Type d'appareil	Barbecue à gaz modulaire
Configuration	Modulaire avec armoires et plan de travail
Nombre de brûleurs	Non précisé
Matériau principal	Acier inoxydable
Surface de cuisson	Non précisé
Dimensions approximatives	Non précisé
Type de gaz	Gaz naturel ou propane
Allumage	Allumage électronique
Rangement	Armoires modulaires intégrées
Plan de travail	Inclus, en acier inoxydable
Mobilité	Fixe, non mobile
Utilisation	Extérieur
Accessoires compatibles	Non précisé
Entretien	Facile, nettoyage à l'eau savonneuse
Garantie	Non précisé

FOIRE AUX QUESTIONS - MODULE RANGEMENT NAPOLEON POUR CUISINE EXTéRIEURE NAPOLEON GRILLS

Comment assembler le module de rangement Napoleon pour cuisine extérieure ?

Suivez le manuel d'instructions fourni avec le produit. Assurez-vous d'avoir tous les outils nécessaires et de suivre chaque étape dans l'ordre.

Quelles sont les dimensions du module de rangement Napoleon ?

Les dimensions du module de rangement sont 120 cm de large, 60 cm de profondeur et 90 cm de hauteur.

Le module de rangement est-il résistant aux intempéries ?

Oui, le module de rangement est conçu pour résister aux intempéries grâce à des matériaux de haute qualité et un traitement anti-corrosion.

Peut-on personnaliser l'intérieur du module de rangement ?

Oui, l'intérieur du module peut être personnalisé avec des étagères et des séparateurs selon vos besoins.

Comment nettoyer le module de rangement ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer les surfaces extérieures. Évitez les produits chimiques agressifs.

Où puis-je acheter des accessoires supplémentaires pour le module de rangement ?

Les accessoires supplémentaires peuvent être achetés sur notre site officiel ou chez des revendeurs agréés de produits Napoleon.

Le module de rangement est-il facile à déplacer ?

Le module de rangement est lourd et conçu pour être fixe. Cependant, il peut être déplacé si nécessaire, mais il est recommandé de le faire à plusieurs.

Quelle garantie est offerte avec le module de rangement Napoleon ?

Le module de rangement est couvert par une garantie de 2 ans contre les défauts de fabrication.

Peut-on utiliser le module de rangement à l'intérieur ?

Bien que le module soit conçu pour une utilisation en extérieur, il peut également être utilisé à l'intérieur, selon votre espace.

Le module de rangement nécessite-t-il un entretien particulier ?

Un entretien régulier, tel que le nettoyage et une inspection des joints d'étanchéité, est recommandé pour prolonger la durée de vie du module.

MODE D'EMPLOI MODULE RANGEMENT NAPOLEON POUR CUISINE EXTéRIEURE NAPOLEON GRILLS

N^o de série

XXXXXX000000

NO DE MODELE

FR

NE PAS JETER

GUIDE DE PLANIFICATION POUR LES CABINETS MODULAIRES OASIS

GARDER CE LIVRE POUR RÉFERENCES FUTURES

Wolf Steel Ltd.

214 Bayview Drive,

Barrie, Ontario, CANADA L4N 4Y8

[e-mail]

Wolf Steel Europe BV

Poppenbouwing 29-31, 4191 NZ Geldermalsen,

CCI No. 51509970, THE NETHERLANDS

[e-mail]

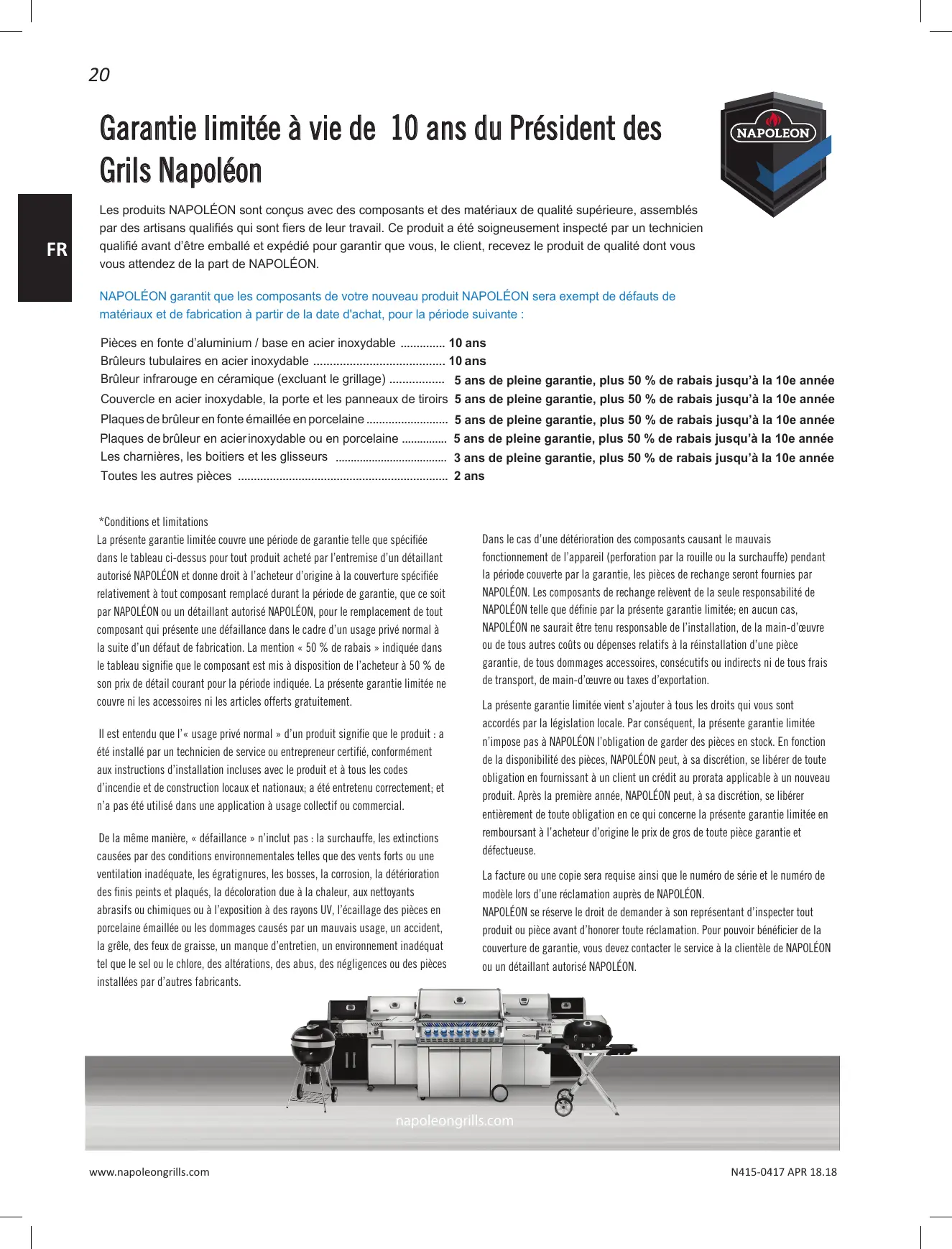

Garantie limitée à vie de 10 ans du Président des Grils Napoléon

Les produits NAPOLEON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifiés qui sont fiers de leur travail. Ce produit a été soigneusement inspecté par un technicien qualifié avant d'être emballe et expédé pour garantir que vous, le client, receivez le produit de qualité dont vous vous attendez de la part de NAPOLEON.

NAPOLÉON garantit que les composants de votre nouveau produit NAPOLÉON sera exempt de défauts de matériaux et de fabrication à partir de la date d'achat, pour la période suivante :

Pièces en fonte d'aluminium / base en acier inoxydable 10 ans
Brûleurs tubulaires en acier inoxydable 10 ans
Bruleur infrarouge en ceramique (excluant le grillage) 5 ans de pleine garantie, plus 50% de rabais jusqu'à la 10e année
Couvercle en acier inoxydable, la porte et les panneaux de tiroirs 5 ans de pleine garantie, plus 50% de rabais jusqu'à la 10e année
Plaques de bruleur en fonte émaillee en porcelaine 5 ans de pleine garantie, plus 50 % de rabais jusqu'à la 10e année
Plaques de bruleur en acierinoxydable ou en porcelaine 5 ans de pleine garantie, plus 50% de rabais jusqu'à la 10e année
Les charnières, les boitiers et les glisseurs 3 ans de pleine garantie, plus 50% de rabais jusqu'à la 10e année
Toutes les autres pieces 2 ans

*Conditions et limitations

La présente garantie limite couvre une période de garantie telle que spécifiée dans le tableau ci-dessus pour tout produit acheté par l'entremise d'un détaillant autorisé NAPOLEON et donne droit à l'acheteur d'origine à la couverture spécifiée relativement à tout composant replacé durant la période de garantie, que ce soit par NAPOLEON ou un détaillant autorisé NAPOLEON, pour le Replacement de tout composant qui présente une défaillance dans le cadre d'un usage privé normal à la suite d'un défaut de fabrication. La mention « 50 % de rabais » indiquée dans le tableau signifie que le composant est mis à disposition de l'acheteur à 50 % de son prix de detailing courant pour la période indiquée. La présente garantie limite ne couvre ni les accessoires ni les articles offerts gratuitement.

Il est entendu que l'« usage privé normal » d'un produit signifie que le produit : a été installé par un technicien de service ou entrepreneur certifié, conformément aux instructions d'installation inclues avec le produit et à tous les codes d'incendie et de construction locaux et nationaux; a été entretenu correctement; et n'a pas été utilisé dans une application à usage collectif ou commercial.

De la même manière, « défaillance » n'inclut pas : la surchauffe, les extinctions causées par des conditions environnementales telles que des vents forts ou une ventilation inadéquate, les égratignures, les bosses, la corrosion, la détérioration des finis peints et plaqués, la décoloration due à la chaleur, aux nettoyants abrasifs ou chimiques ou à l'exposition à des rayons UV, l'écaillage des pieces en porcelainée émaillée ou les dommages causés par un mauvais usage, un accident, la grête, des feuels de graisse, un manque d'entretien, un environnement inadéquat tel que le sel ou le chlore, des alterations, des abus, des néligences ou des pieces installées par d'autres fabricants.

Dans le cas d'une détérioration des composants causant le mauvais fonctionnement de l'appareil (perforation par la rouille ou la surchauffe) pendant la période couverte par la garantie, les pieces de rechange seront fournies par NAPOLEON. Les composants de rechange relevant de la seule responsabilité de NAPOLEON telle que définie par la presente garantie limitée; en aucun cas, NAPOLEON ne saurait être tenu responsable de l'installation, de la main-d'œuvre ou de tous autres coûts ou dépenses relatifs à la réinstallation d'une piece garantie, de tous dommages accessoires, consécutifs ou indirects ni de tous frais de transport, de main-d'œuvre ou taxes d'exportation.

La présente garantie limitée vient s'ajouter à tous les droits qui vous sont accordés par la législation locale. Par conséquent, la presente garantie limitée n'impose pas à NAPOLEON l'obligation de garder des pieces en stock. En fonction de la disponibilité des pieces, NAPOLEON peut, à sa discrétion, se libérer de toute obligation en fournissant à un client un crédit au prorata applicable à un nouveau produit. ÀpRES la première année, NAPOLEON peut, à sa discrétion, se libérer entièrement de toute obligation en ce qui concerne la présente garantie limitée en remboursant à l'acheteur d'origine le prix de gros de toute piece garantie et défectueuse.

La facture ou une copie sera requise ainsi que le numéro de série et le numéro de modèle lors d'une réclamation auprès de NAPOLEON.

NAPOLEON se reserve le droit de demander à son représentant d'inspector tout produit ou piece avant d'honorer toute réclamation. Pour pouvoir bénéficier de la couverture de garantie, vous doivent contacter le service à la clientèle de NAPOLEON ou un détaillant autorisé NAPOLEON.

napoleongrills.com

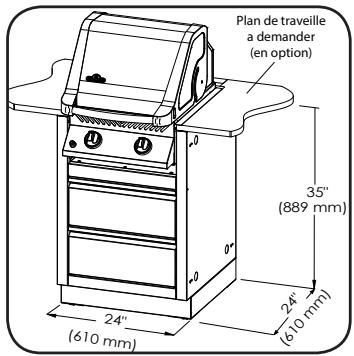

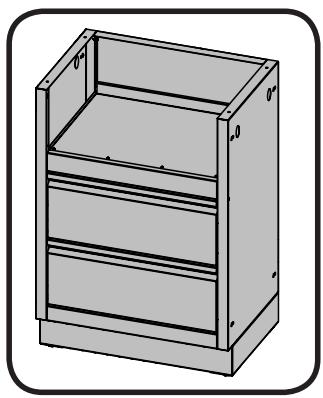

CABINET POUR GRIL 245/300 IM-UGC300

• cabinet pour gril nécessaire pour les apparèils BISZ245 ou BISB
• cuve de gril non comprend
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et latéraux munis de plaques poinconnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

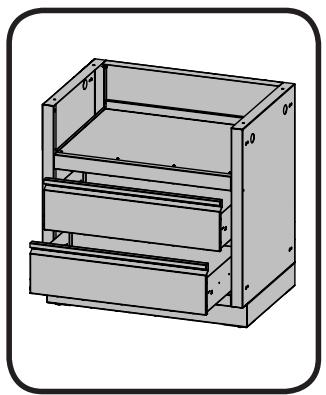

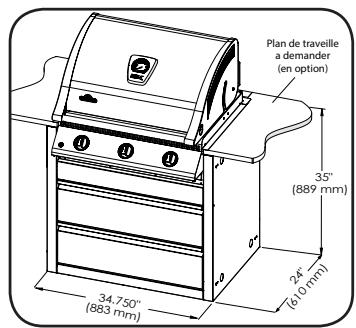

CABINET POUR GRIL 485 IM-UGC485

• cabinet pour grill nécessaire pour les apparciels BILEX485
• cuve de grill non comprende
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et latéraux munis de plaques poinconnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

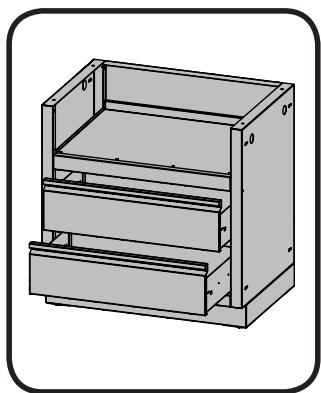

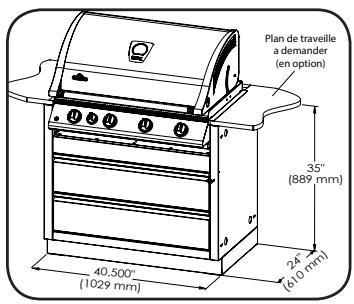

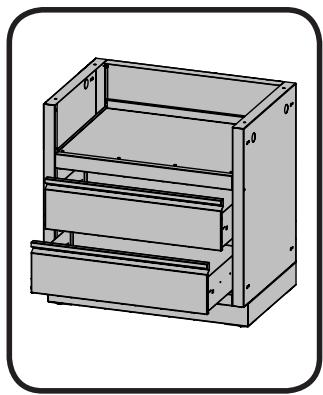

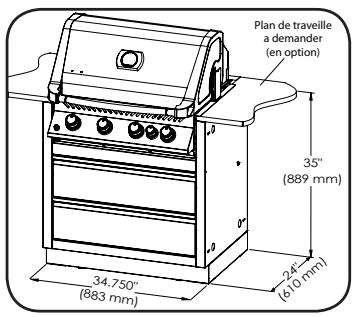

CABINET POUR GRIL 500 IM-UGC500

• cabinet pour gril nécessaire pour les appareils BIPRO500
• cuve de gril non comprende
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et latéraux munis de plaques pointonnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• exposés complètement assemblés

• cabinet pour grill nécessaire pour les appareils BILEX605
• cuve de gril non comprende
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et latéraux munis de plaques poinçonnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

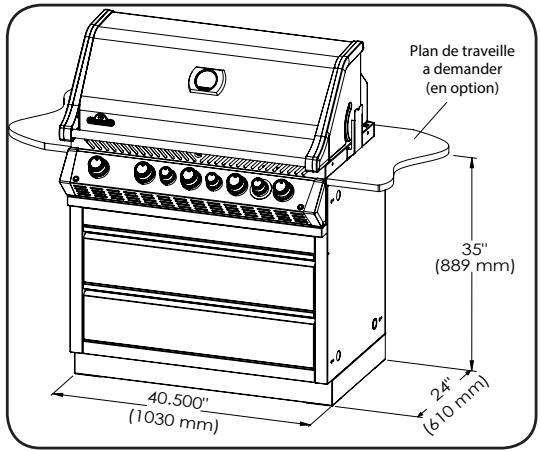

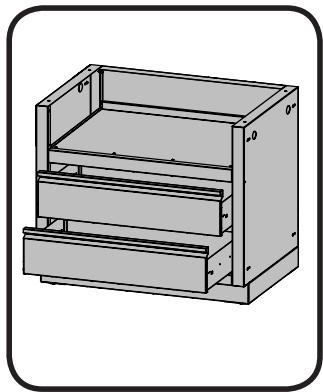

CABINET POUR GRIL 665 IM-UGC665

• cabinet pour grill nécessaire pour les apparèils BIPRO665
• cuve de grill non comprende
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et lateraux munis de plaques poinconnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

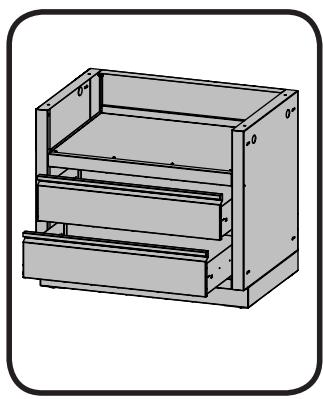

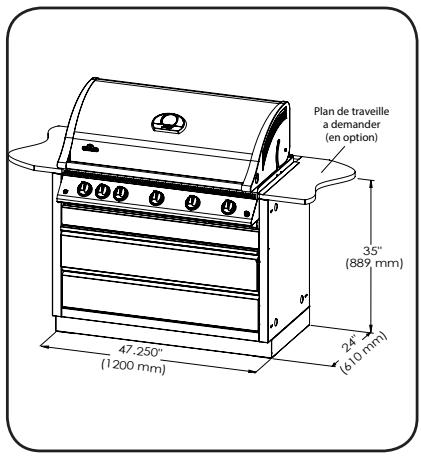

CABINET POUR GRIL 730 IM-UGC730

• cabinet pour gril nécessaire pour les appareils BILEX730
• cuve de grill non comprende
• 2 tiroirs sur glissière à roulettes
• panneaux arrêté et latéraux munis de plaques poinconnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

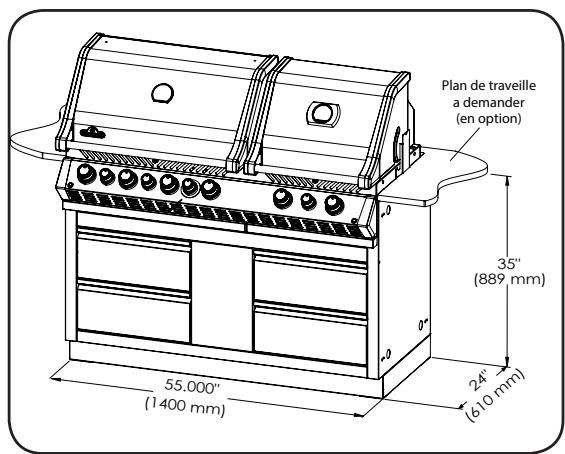

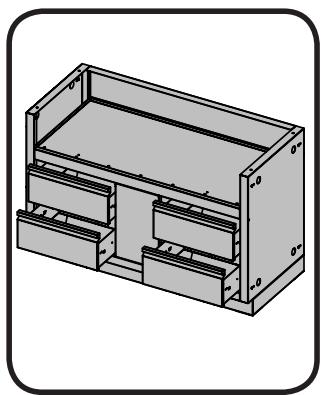

CABINET POUR GRIL 825 IM-UGC825

• cabinet pour grill nécessaire pour les apparèils BIPRO825
• cuve de grill non comprende
• 4 tiroirs sur glissière à roulettes
• panneaux arrêté et lateraux munis de plaques pointonnées pour y insérer les conduites de gaz
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• expédiés complètement assemblés

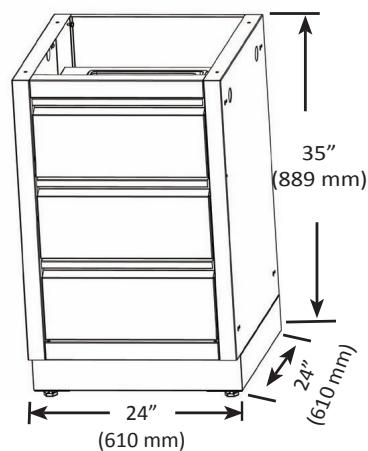

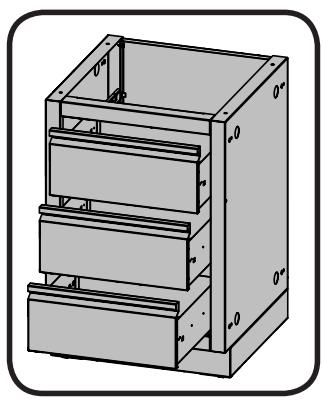

• 3 tiroirs sur glissière à roulettes
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• exposés complètement assemblés

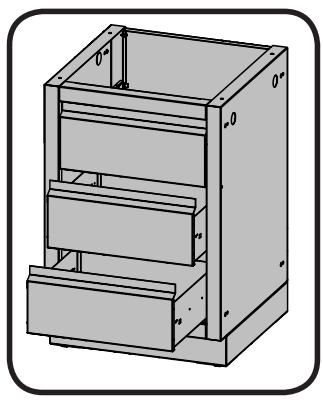

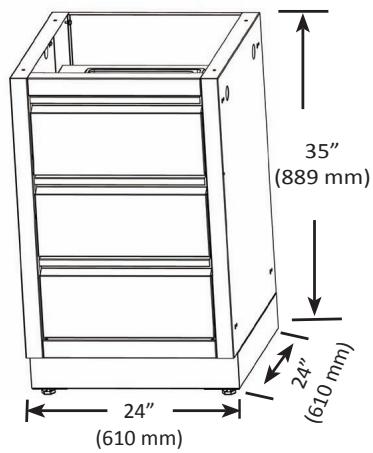

CABINETÀ2TIROIRSIM-2DC

• 2 tiroirs sur glissière à roulettes
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• le tiroir du haut est un faux tiroir
• utilisez-le lorsque vous installez un écier ou un brûleur létalé sur le dessus du cabinet
• expédiés complètement assemblés

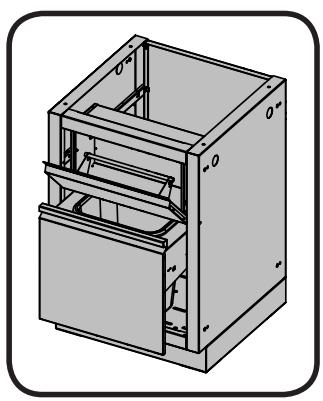

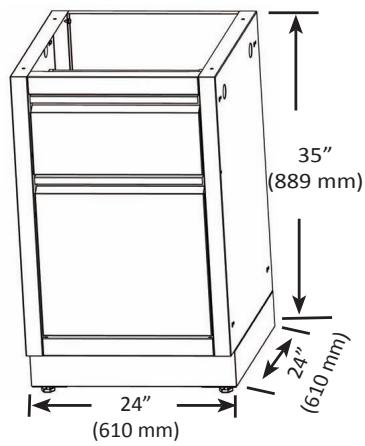

TIROIR À DÉCHETS ET PORTE ESSUIE-TOUT IM-WDC

• 1 tiroir à déchets sur glissières à roulettes
• panier à déchets robuste et amovible
• porte essuie-tout dissimulé dans la partie supérieure
• façades de tiroirs en acier inoxydable
• pattes de nivellement ajustables
• ne peut pas utiliser que le隨時 vous installez un écier ou un brûleur lésal sur le dessus du cabinet
• expédiés complètement assemblés

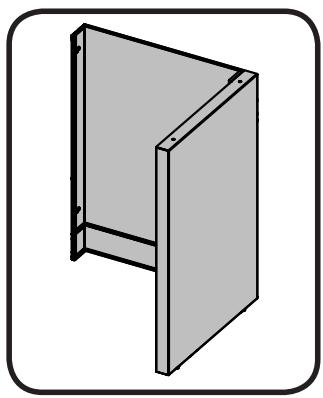

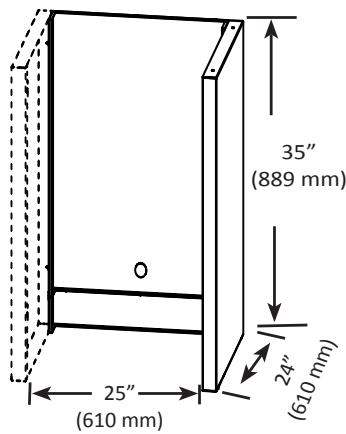

CABINET POUR RÉFRIGÉRATEUR EXTRÉMITÉ IM-FEP

• Ne pas placer directement à côté du grille.
• ne peut pas utiliser que le隨時 vous installez un écier ou un brûleur létal sur le dessus du cabinet
• un espace minimal de 6'' (150 mm) est requis entre l'arrière du cabinet et les structures adjacentes.
• pattes de nivellement ajustables
• Napoleon modèle NFR055ORSS.

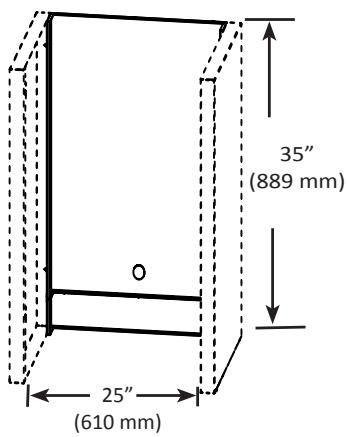

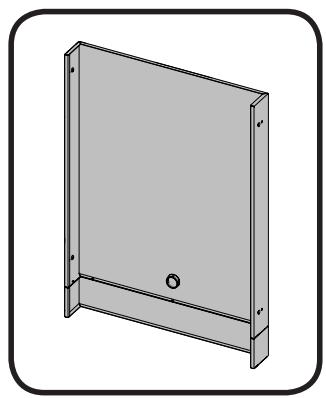

CABINET POUR RÉFRIGÉRATEUR CENTRE IM-FMP

• Ne pas placer directement à côté du grill.
• ne peut pas utiliserizé-le lorsque vous installez un écvier ou un brûleur létaléré sur le dessus du cabinet
• un espace minimal de 6'' (150 mm) est requis entre l'arrière du cabinet et les structures adjacentes.
• Napoleon modèle NFR055ORSS.

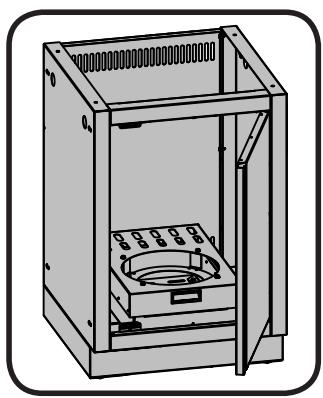

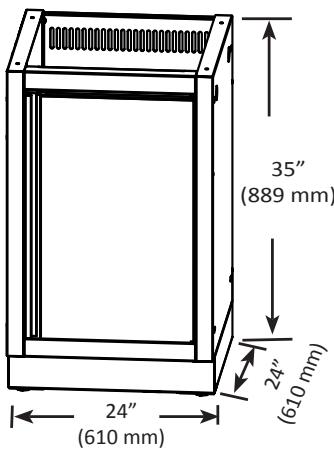

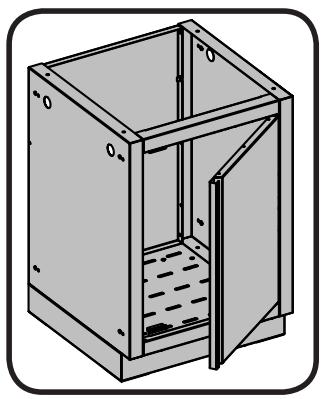

CABINET POUR RÉSERVOIR DE PROPANE IM-UTC

• cabinet de rangement pour réservoir de propane
• façades de porte en acier inoxydable
• porte universelle, ouverture à droite ou à gauche
• tablette coulissante pour faciliter l'installation du réservoir
• pattes de nivellement ajustables
• exposés complètement assemblés

• porte réversible, ouverture à gauche ou à droite
• porte en acier inoxydable
• parfait pour le rangement à l'extérieur
• pattes de nivellement ajustables
• exposés complètement assemblés

ESPACEUR MURAL IM-WSF

• panneaux points
• permet de maintainir l'espacement requis dans le cas des installations contre un mur de la maison ou pres d'un aménagement extérieur (pour le couvercle à s'ouvrir)
• les dégagements aux matériaux combustibles doivent être conservés selon les valeurs se trouvant sur la plaque d'homologation du grill
• comble l'espace entre le cabinet et la maison

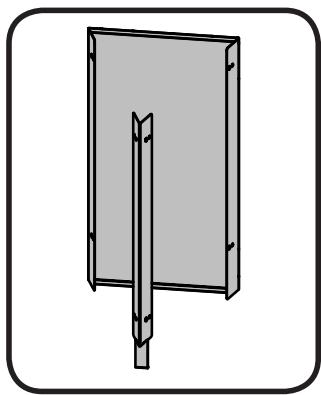

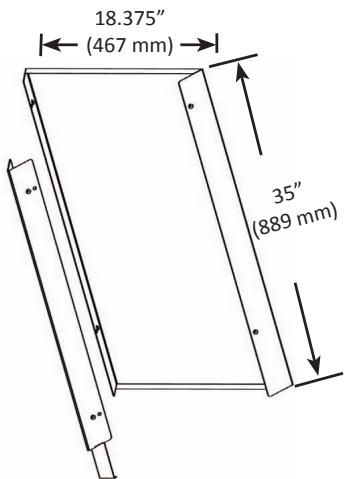

PIÈCE DE TRANSITION 45 DEGRÉS IM-45T

• pieces de transition peintes servant à réunir 2 cabinets à un angle de 45 degrés
• peut être double pour creer une transition de 90 degrés
• Si une piece de transition est installée directement à côté du grill, le module IM-2DC (module à deux tiroirs) doit être utilisé de l'autre côté de la piece de transition. Les autres modules avec tiroirs ou porte risquent d'accrocher le panneau de commande du grill.

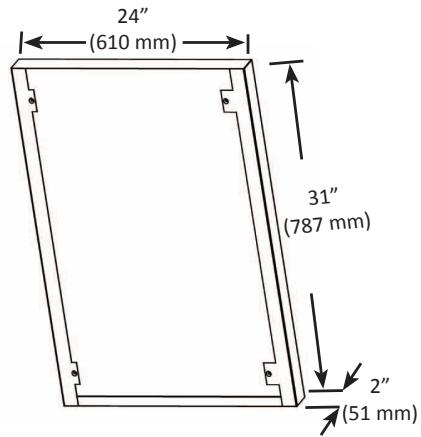

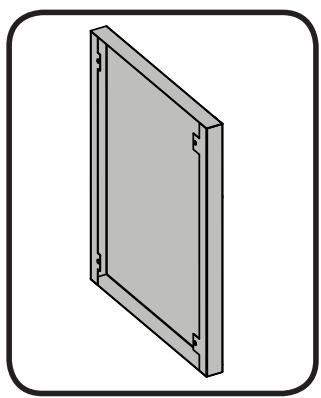

PANNEAU D'EXTRÉMITÉ IM-CEP

• panneau d'extrémité peint
• à installer à l'extrémité d'une rangée de cabinets pour couvir les ouvertures laissées par les plaques poinconnées et les trous de montage

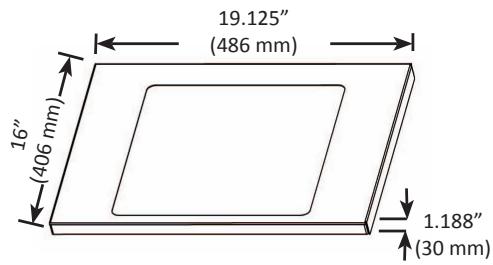

SUPPORT POUR BACÀ GLACE IM-IBA

• plateau en acier inoxydable
• s'installe sur le dessus d'un tiroir standard
• soutente une combinaison de plateaux de service petits ou grands en acier inoxydable

PLANIFICATION DE VOTRE ILOT MODULAIRE EXTÉRIEUR NAPOLEON

La polyvalence est à la base de la conception de la série des lots modulaires extréieurs Napoléon. Pour convenir à vos besoin, la configuration des cabinets est presque illimitée. Les lots peuvent être installés contre un mur de la maison ou comme lot isolé, créé ainsi l'élement central de votre cour arrêté. Grace à ses fonctions multiples et à sa capacité de rangement, votre lot peut être transformé en une cuisine extérieure. Ainsi, l'hôte évolue au cœur de l'action lorsqu'il reçoit ses invitations.

Les cabinets sont conçus pour être facilement assemblés et installés par le propriétaire ou un entrepreneur. Tous les cabinets mesurent 35" (889 mm) de haut par 24" (610 mm) de profond. Tous les cabinets mesurent 24" (610 mm) de large sauf les cabinets pour grils ENCASTRÉS dont la largeur correspond à celle de l'appareil pour lequel il est conçu. Le contrôle de température est situé à l'arrête du réfrigérateur. Le cabinet est muni d'un panneau amovible donnant accès au contrôle de température. Assurez-vous que le panneau demeure accessible une fois que le cabinet est installé. Chaque cabinet est muni de quatre pattes de nivellement pour un ajustement facile sur les surfaces inégales. Les cabinets à deux tiroirs sont conçus pour les grils ENCASTRÉS Napoléon seulement et sont offerts en plusieurs grandeurs. Les grils ENCASTRÉS sont de grandeurs différentes. Consultez le manuel d'instructions de votre grill pour obtenir les instructions d'installation et de fonctionnement appropriées.

Les grils encastrés de la série BUILT-IN sont disponibles en tant que modèle fonctionnant au propane ou au gaz naturel. Le gaz naturel est lechioïe évident pour plusieurs des personnes qui l'utilisent déjà dans leur maison. Toutes les modifications ou installations relatives au gaz doivent être faites par un installerateur de gaz qualifié. Les panneaux latéraux et arrêtè possèdent des plaques poinconnées pour faciliter l'installation et le passage de la tuyauterie. Ceux qui opteront pour un grill au propane pourrait aussi se procurar un cabinet pour y insérer le réservoir.

Les cabinets peuvent être installés contre un mur INCOMBUSTIBLE de la maison, un demi-mur en maconnerie ou enduit de stuc, ou encore en tant qu'ilot isolé. Assurez-vous que la ventilation soit ajustée à l'arrête du cabinet du réfrigérateur - un espace minimal de 6" (150 mm) est requis entre l'arrête du cabinet et les structures adjacentes. Ne bloquez jamais les ouvertures de ventilation situées à l'arrête du cabinet sinon le réfrigérateur risque de surchauffer. Lorsque vous placez un ilot contre un mur, un espace doit être menaged pour permettre de lever le couvercle du grill. Pour ce faire, vous devez acheter et installer un espaceur mural optionnel de 4 po. L'espaceur sert aussi à fermer l'espace entre le cabinet et le mur pour éviter que des débris ou des rongeurs y pénétrent. Pour une finition plus élégante, des panneux d'extrémité, finis points à base de poudre et d'une largeur de 2 po, peuvent être achétés pour recouvrir les ouvertures laissées par les plaques poinconnées et les trous de montage situés dans les panneaux extérieurs des cabinets d'extrémité.

Lorsque vous utilisez des pieces de transition de 45^ et 90^ , les modules de chaque cote des pieces de transition doivent etre choisis soigneusement. Si des modules avec des portes ou des tiroirs sont utilisés de chaque coté d'une piece de transition,ils se nuiront l'un l'autre lors de I'ouverture. Si un module avec tiroir est placé a coté d'un grill, le panneau de commande du grill empêchera I'ouverture du tiroir supérieur. La meme chose s'applique pour le module avec le tiroir à déchets/porte essue-tout. Les modules avec portes peuvent etre installés a coté des pieces de transition de 45^ , cependant, le panneau de commande du grill empêchera la porte de s'ouvrir complètement et risque d'endommager la porte. Le module idéal pour cette application est le module a deux tiroirs (faux tiroir dans le haut).

Des ensembles de brûleur létal optionnels sont disponibles auprès de votre détaillant de grill à gaz Napoléon. Ces ensembles de brûleur létal complètent à merveille les grils encastrés de la série BUILT-IN. Nous recommendons d'installer l'ensemble de brûleur létal sur le dessus d'un cabinet IM-2DC. Le devant à faux tiroir dans le haut de ce cabinet fournit l'espace nécessaire pour le passage de la soupape et du boyau du brûleur. Le cabinet IM-2DC procure aussi l'espace requis pour ceux qui aimeraient installer un évier dans leur cuisine extérieure.

Les comptoirs doivent etre commandes et fournis par le proprieteaire. Si le grill est incorpore dans le comptoir, ce dernier doit etre de nature INCOMBUSTIBLE. Les comptoirs peuvent etre commandes a l'avance. Il suffit de faire un croquis de l'emplacement des cabinets et de calculer les dimensions du comptoir, en y ajoutant un surplomb de 1 à 2 pouces (25 mm-51 mm). La plupart des fabricants de comptoirs acceptent de venir prendre les mesures une fois l'assemblage des cabinets completeafin d'assurer un ajustement parfait.

Le grill encastré est muni de supports en acier inoxydable et de ferrures qui permettent à l'appareil d'être placé sur le comptoir, au-dessus du cabinet approprié. Le granite, le MeganiteMD ou le Corian® représentent d'excellents choix de matérieliaux pour le comptoir. Pour insérer et-retirer le tiroir d'égouttrement correctement, la tête de grill encastré doit être soutenue par un comptoir avec une épaissur entre 12 (13mm) et 1 12 (38mm).

Afin de les agencer aux couleurs de vos meubles extérieurs, vous pouvez opter pour des comptoirs décoratifs faits de carreaux de céramique reposant sur un panneau de béton.

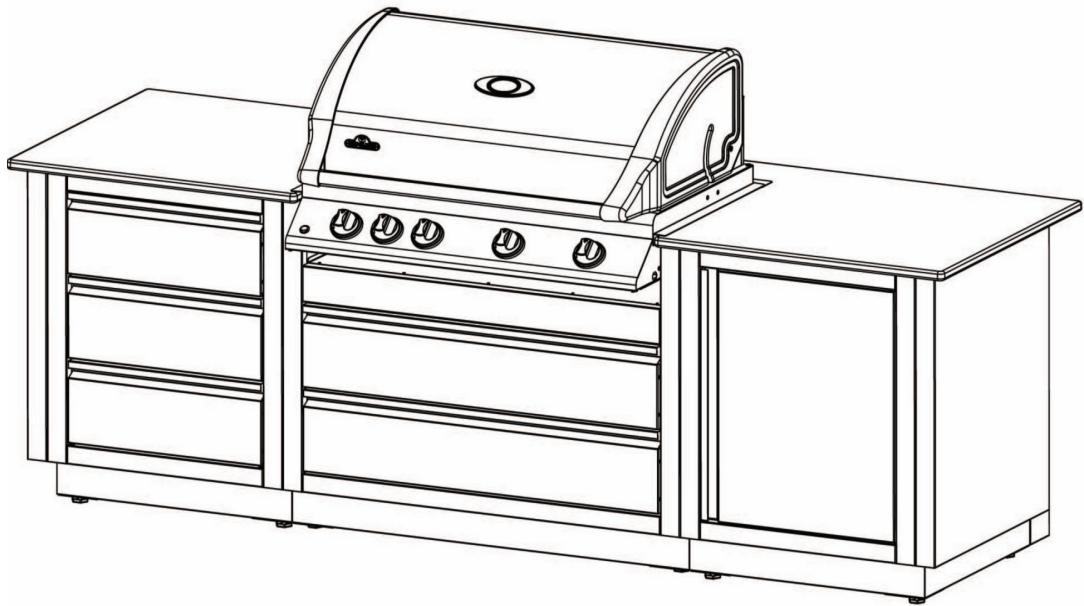

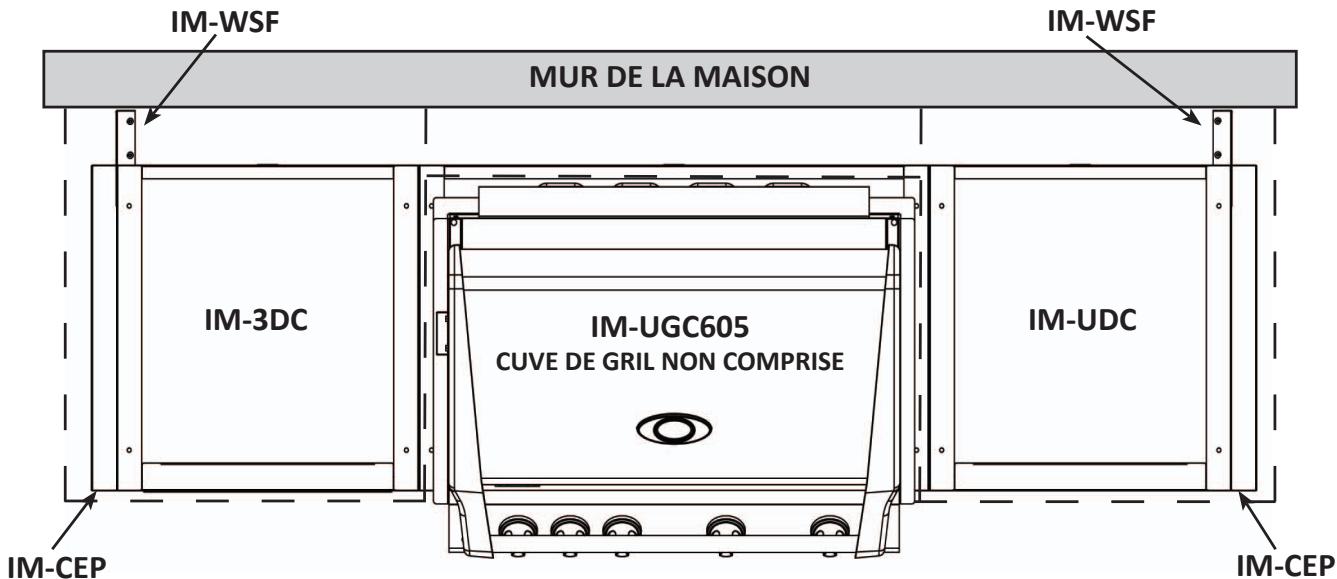

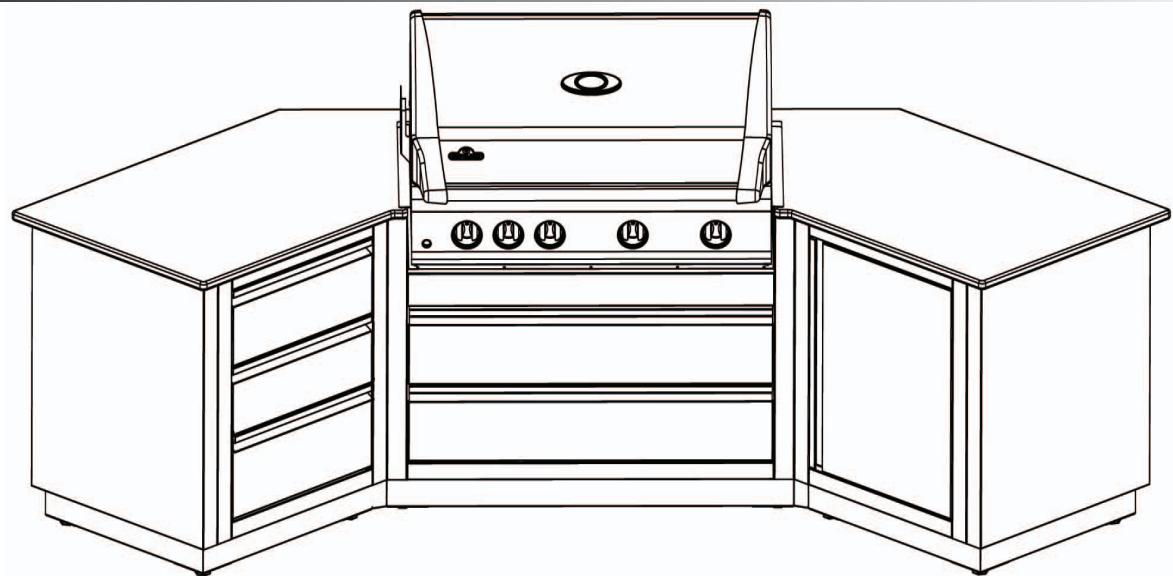

EXAMPLE 1: ILOT AVEC GRIL ENCASTRÉ 605 SITUÉ CONTRE UN MUR INCOMBUSTIBLE

L'exemple ci-dessus montre une installation contre un mur incombustible de la maison. Ci-dessous, les lignes pointillées indiquent le périmètre du comptoir (non fourni). Un ensemble d'espaceur mural IM-WSF est installé à deux endroits, ce qui laisse un jeu de 4 po (102 mm) entre l'unité et le mur pour permettre l'ouverture du couvercle du grill. L'espaceur mural WSF ne fournit pas suffisamment de dégagement pour permettre à l'appareil d'être placé contre un mur combustible. Les dégagements aux matériaux combustibles inscrits sur la plaque d'homologation du grill doivent être conservés. L'ensemble s'étend du comptoir jusqu'à la surface de la terrasse. Ce faisant, l'espace derrière l'ilot est bloqué, ce qui empêche les débris de tomber à l'arrière du cabinet. Le panneau d'extrémité IM-CEP est aussi illustré. Ce panneau embellit la finition aux extrémités des cabinets assemblés en recouvrant les ouvertures laissées par les plaques poinconnées et les trous de montage.

MODULE	DESCRIPTION	QTY	PRODUIT DE REPLACEMENT	DESCRIPTION	QTY
IM-UGC605-CN	CABINET POUR GRIL 605	1
BILEX605RB-N	LEX 605 BUILTIN NATURAL	1	BILEX605RB-P	LEX 605 BUILTIN PROPANE	1
IM-UDC-CN	CABINET À PORTE UNIVERSEL	1	IM-UTC-CN	CABINET POUR RÉSERVOIR DE PROPANE	1
IM-3DC-CN	CABINET À 3 TIROIRS	1
IM-CEP-CN	PANNEAU D'EXTRÉMITÉ	2

*La cuve de grill peut être remplacée par d'autres. S'assurer de besoin le cabinet pour grill approprié.

La configuration ci-dessus montre un ilot isolé. Ci-dessous, les lignes pointillées indiquent le périmètre du comptoir (non fourni). L'unité est mise en angle grâce à l'ensemble IM-45T d'un côté ou l'autre de l'unité, ce qui permet de faire pivoter le cabinet léral de 45 degrés. Le panneau d'extrémité IM-CEP est aussi illustré. Ce panneau embellit la finition aux extrémités des cabinets assemblés en recouvrant les ouvertures laissées par les plaques poinconnées et les trous de montage.

MODULE	DESCRIPTION	QTY	PRODUIT DE REPLACEMENT	DESCRIPTION	QTY
IM-UGC605-CN	CABINET POUR GRIL 605	1
BILEX605RB-N	LEX 605 BUILTIN NATURAL	1	BILEX605RB-P	LEX 605 BUILTIN PROPANE	1
IM-UDC-CN	CABINET À PORTE UNIVERSAL	1	IM-UTC-CN	CABINET POUR RÉSERVOIR DE PROPANE	1
IM-WDC-CN	TIROIR À DÉCHETS ET PORTE ESSUIE-TOUT	1
IM-45T-CN	PIÈCE DE TRANSITION 45 DEGRÉS	2
IM-CEP-CN	PANNEAU D'EXTRÉMITÉ	2

*La cuve de grill peut être remplacée par d'autres. S'assurer de désirir le cabinet pour grill approprié.

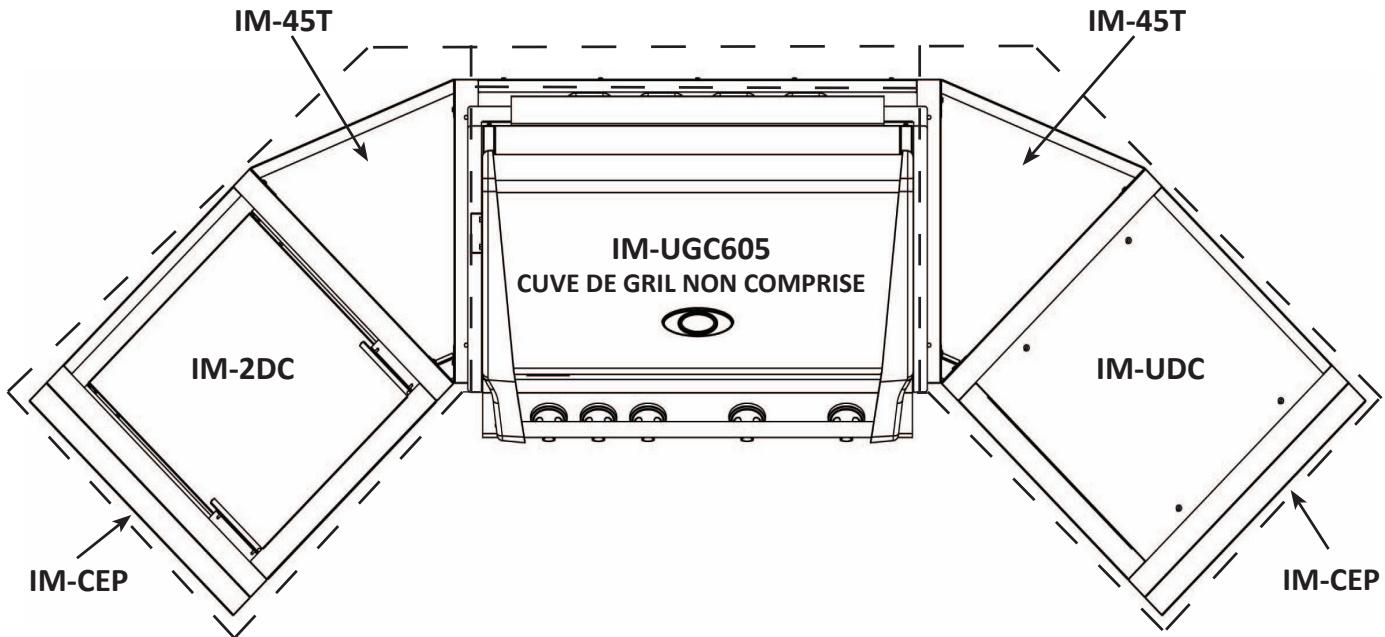

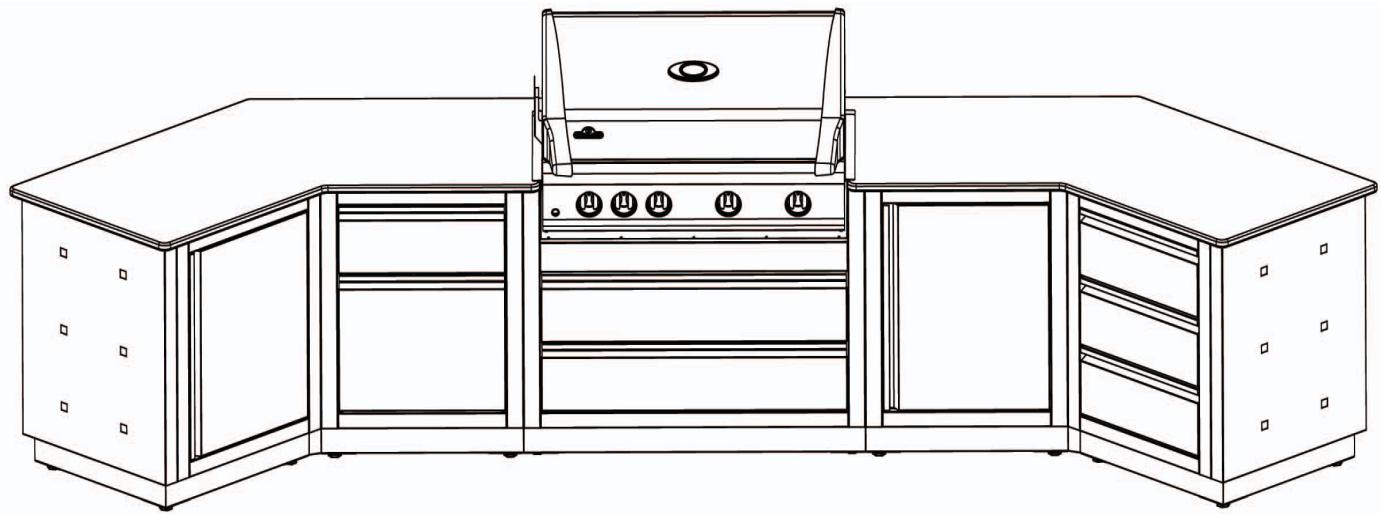

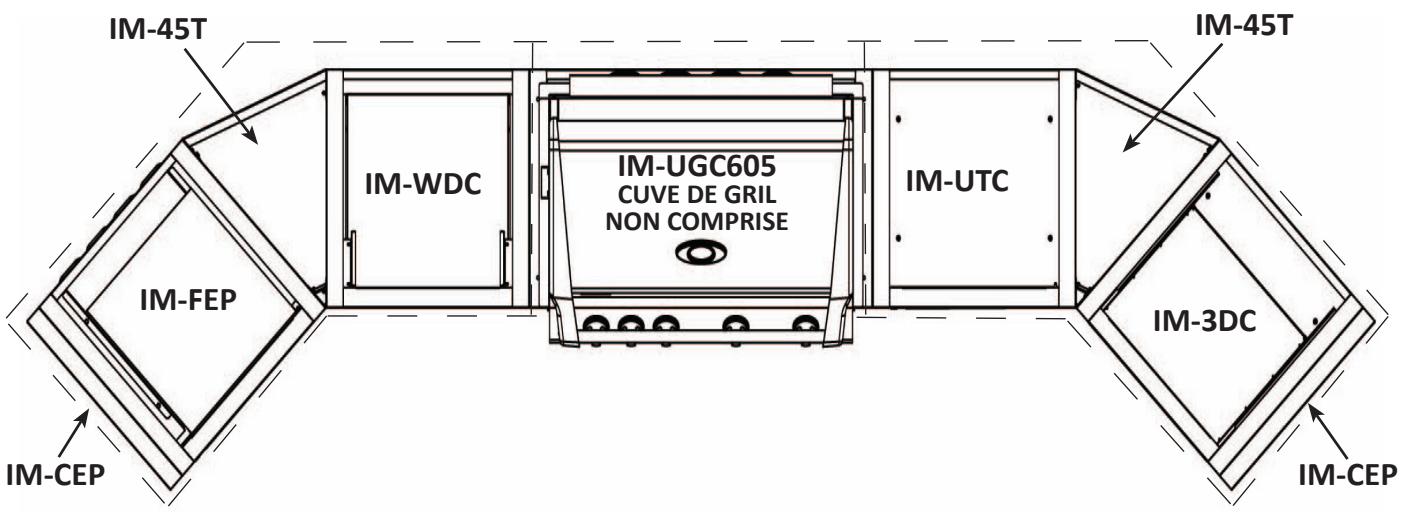

EXAMPLE 3 : ILOT ANGULAIRE AVEC GRIL ENCASTRÉ 605

La configuration ci-dessus montre un ilot isolé. Ci-dessous, les lignes pointillées indiquent le périmètre du comptoir (non fourni). L'unité est mise en angle grâce à l'ensemble IM-45T d'un côté ou l'autre de l'unité, ce qui permet de faire pivoter le cabinet lésral de 45 degrés. Le panneau d'extrémité IM-CEP est aussi illustré. Ce panneau embellit la finition aux extrémités des cabinets assemblés en recouvrant les ouvertures laissées par les plaques poinconnées et les trous de montage.

MODULE	DESCRIPTION	QTY	PRODUIT DE REPLACEMENT	DESCRIPTION	QTY
IM-UGC605	CABINET POUR GRIL 605	1
BILEX605RB-P	LEX 605 BUILT PROPANE	1	BILEX605RB-N	LEX 605 BUILT NATURAL	1
IM-UTC-CN	CABINET POUR RÉSERVOIR DE PROPANE	1	IM-UDC-CN	CABINET À PORTE UNIVERSAL	1
IM-FEP-CN	CABINET POUR RÉFRIGÉRATEUR EXTRÉMITÉ	1	IM-3DC-CN	CABINET À 3 TIROIRS	1
IM-3DC-CN	CABINET À 3 TIROIRS	1	IM-FEP-CN	CABINET POUR RÉFRIGÉRATEUR EXTRÉMITÉ	1
IM-WDC-CN	TIROIR À DÉCHETS ET PORTE ESSUE-TOUT	1
IM-45T-CN	PIÈCE DE TRANSITION 45 DEGRÉS	2
IM-CEP-CN	PANNEAU D'EXTRÉMITÉ	2

*La cuve de grill peut être remplacée par d'autres. S'assurer de désirir le cabinet pour grill approprié. Napoleon modèle NFR055ORSS.

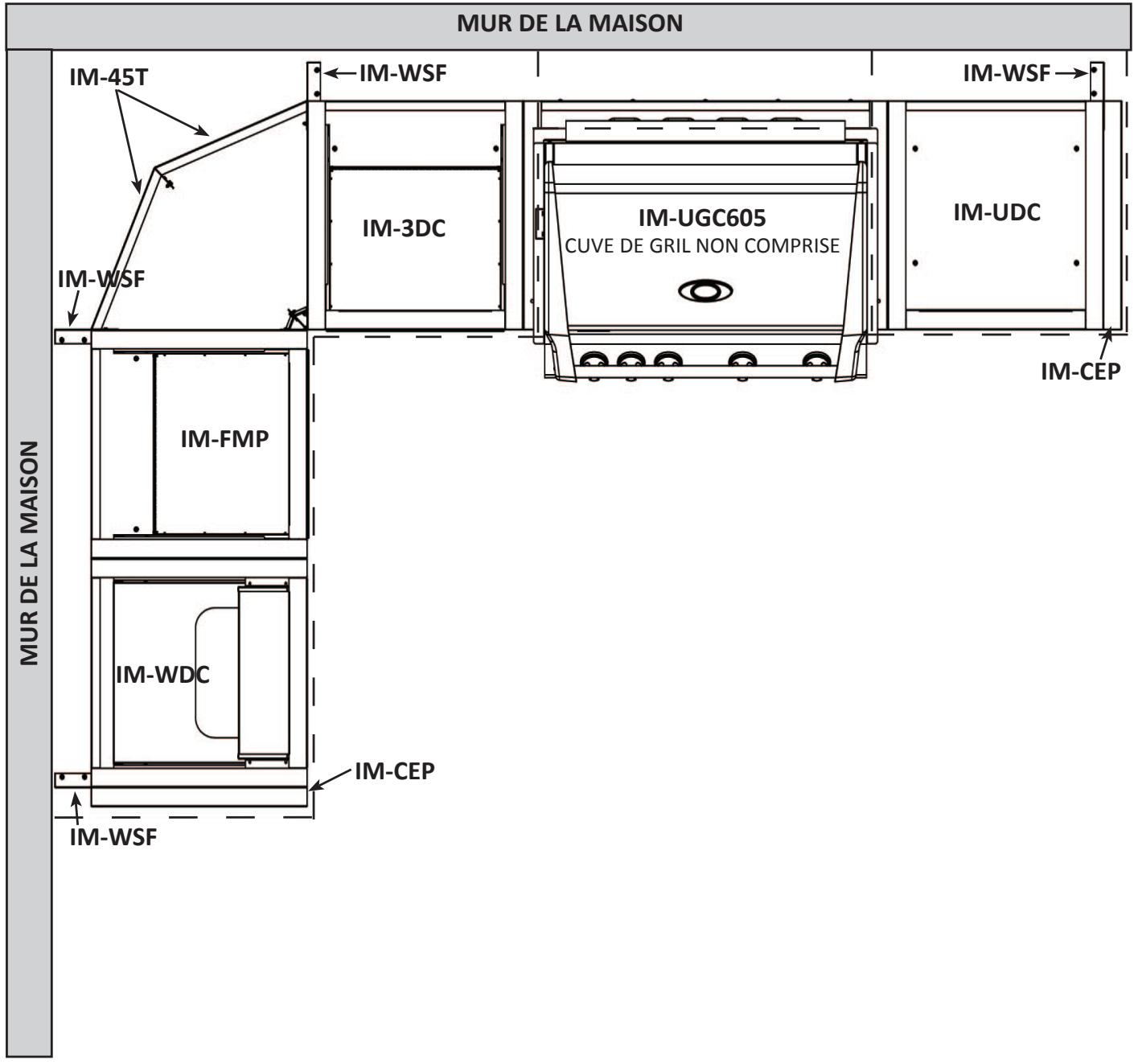

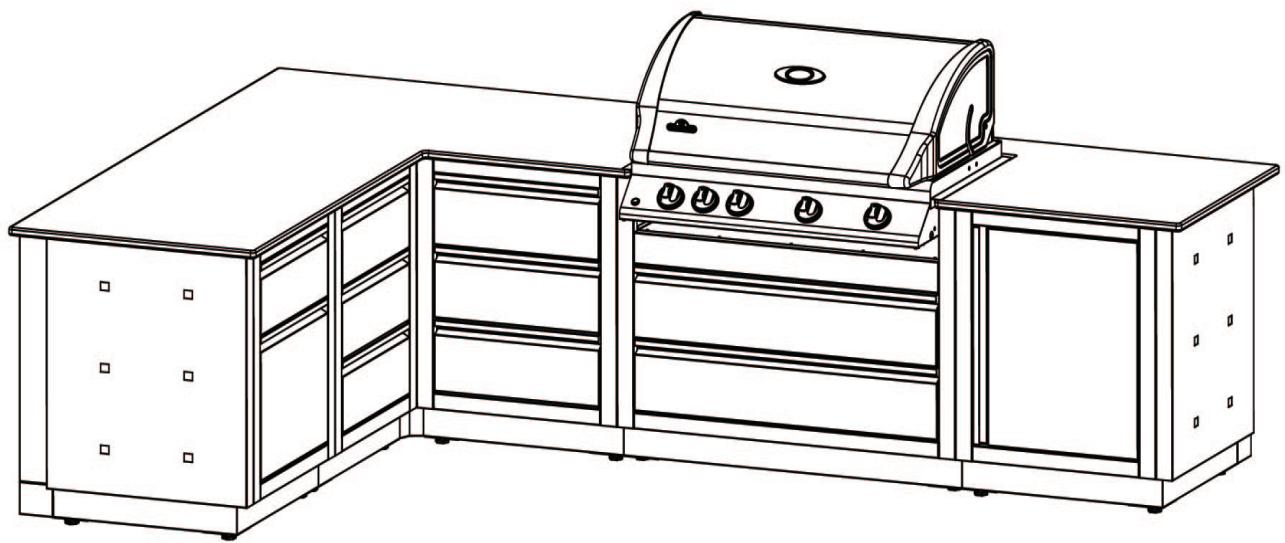

EXAMPLE 4: ILOT À 90° AVEC GRIL ENCASTRÉ 605 SITUÉ CONTRE UN MUR INCOMBUSTIBLE

La configuration suivante montre un ilot installé contre un mur incombustible de la maison. Ci-dessous, les lignes pointillées indiquent le périmètre du comptoir (non fourni). Un ensemble d'espaceur mural IM-WSF est installé à quatre endroits, ce qui laisse un jeu de 4 po (102 mm) entre l'unité et le mur pour permettre l'ouverture du couvercle du grill. L'espaceur mural WSF ne fournit pas suffisamment de dégagement pour permettre à l'appareil d'être placé contre un mur combustible. Les dégagements aux materiaux combustibles inscrits sur la plaque d'homologation du grill doivent être conservés. L'ensemble s'étend du comptoir jusqu'à la surface de la terrasse. Ce faisant, l'espace derrière l'ilot est bloqué, ce qui empêche les débris de tomber à l'arrière du cabinet. L'angle de 90^ du cabinet est créé en réunissant deux ensembles IM-45T, ceux-ci servant aussi à supporter le comptoir. Le panneau d'extrémité IM-CEP est aussi illustré. Ce panneau embelllit la finition aux extrémités des cabinets assemblés en recouvrant les ouvertures laissées par les plaques poinconnées et les trous de montage.

MODULE	DESCRIPTION	QTY	PRODUIT DE REPLACEMENT	DESCRIPTION	QTY
IM-UGC605-CN	CABINET POUR GRIL 605	1
BIM605RB-N	MIRAGE 605 BUILTIN NATURAL	1	BIM605RB-P	MIRAGE 605 BUILTIN PROPANE	1
IM-3DC-CN	CABINET À 3 TIROIRS	1
IM-FMP-CN	CABINET POUR RÉFRIGÉRATEUR CENTRE	1	IM-3DC-CN	CABINET À 3 TIROIRS	1
IM-UDC-CN	CABINET À PORTE UNIVERSEL	1	IM-UTC-CN	CABINET POUR RÉSERVOIR DE PROPANE	1
IM-WDC-CN	TIROIR À DÉCHETS ET PORTE ESSUIE-TOUT	1	IM-FEP-CN	CABINET POUR RÉFRIGÉRATEUR EXTRÉMITÉ	1
IM-WSF-CN	ESPACEUR MURAL	4
IM-45T-CN	PIÈCE DE TRANSITION 45 DEGRÉS	2
IM-CEP-CN	PANNEAU D'EXTRÉMITÉ	2

*La cuve de grill peut être remplacée par d'autres. S'assurer de désirir le cabinet pour grill approprié. Napoleon modèle NFR055ORSS.

PAGE DE PLANIFICATION

FR
