VI30117X - Cave à vin CATA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cave à vin
Fonction principale	Refroidissement du vin
Capacité	Non précisé
Nombre d'étagères	Plusieurs (environ 5-6)
Type de refroidissement	Compresseur
Contrôle de l'humidité	Oui
Température réglable	Oui
Affichage de la température	Non précisé
Éclairage intérieur	Non précisé
Type de porte	Vitree
Matériau de la porte	Verre
Consommation énergétique	Non précisé
Niveau sonore	Silencieux
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - VI30117X CATA

Comment installer le CATA VI30117X ?

Pour installer le CATA VI30117X, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quel est le niveau sonore du CATA VI30117X ?

Le CATA VI30117X a un niveau sonore de 65 dB en mode maximal.

Comment nettoyer le filtre du CATA VI30117X ?

Le filtre peut être nettoyé à l'eau chaude savonneuse. Assurez-vous de le laisser sécher complètement avant de le remettre en place.

Quelle est la puissance d'aspiration du CATA VI30117X ?

La puissance d'aspiration du CATA VI30117X est de 600 m³/h.

Le CATA VI30117X est-il adapté pour les cuisines ouvertes ?

Oui, le CATA VI30117X est conçu pour être efficace dans les cuisines ouvertes grâce à sa puissance d'aspiration élevée.

Y a-t-il une garantie pour le CATA VI30117X ?

Oui, le CATA VI30117X est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment régler la lumière du CATA VI30117X ?

La lumière du CATA VI30117X peut être réglée à l'aide de l'interrupteur situé sur le panneau de commande.

Quels types de filtres sont compatibles avec le CATA VI30117X ?

Le CATA VI30117X utilise des filtres à charbon actif et des filtres en aluminium. Vérifiez le modèle spécifique pour les recommandations de remplacement.

MODE D'EMPLOI VI30117X CATA

REMARQUE : Nous vous remercions d'avoir acheté et choisi d'utiliser notre cave à vin, qui est destinée à refroidir le vin rouge. Elle se chargera de créer un environnement parfait en termes de température et d'humidité pour vous permettre de conserver sereinement vos bouteilles de vin.

Contenu

Consignes et avertissements de sécurité....42-43

Installation....44

Description de l' appareil....45-47

Fonctionnement....47-50

Dépannage....50

Entretien et nettoyage....51

Paramètres techniques....52

Consignes et avertissements de sécurité

Nous accordons la plus grande importance à votre sécurité. Avant d' installer ou d' utiliser l' appareil, nous vous invitons à lire le présent mode d' emploi. Si vous avez le moindre doute concernant les informations contenues dans ce mode d' emploi, nous vous invitons à contacter le Service technique.

Interdiction

Avertissement

Mise en garde

Mise en garde

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, uniquement sous surveillance ou après avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et avoir compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider des appareils de réfrigération Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil est destiné UNIQUEMENT À UN USAGE DOMESTIQUE et non à un usage commercial ou industriel.

Avertissement

• N'obstruez pas les bouches d'aération dans l'enveloppe de l'appareil ou dans la structure intégrée.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

• N'endommagez pas le circuit de refroidissement.

• N'utilisez pas d'appareils électriques dans les compartiments d'entreposage de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Assurez-vous que l'appareil est branché sur une alimentation électrique conforme à la plaque signalétique.
• Utilisez une prise indépendante avec mise à la terre de 10 A ou plus, ne vous connectez pas à un transformateur ou à une multiprise.
• Assurez-vous que la prise de courant est correctement mise à la terre et n'altérez ni le cordon d'alimentation ni la fiche.
• Branchez fermement la fiche d'alimentation dans la prise de courant pour éviter tout risque d'incendie.
• La fiche doit être accessible pour pouvoir la débrancher facilement après avoir positionné l'appareil en cas d'incident.
• Ne stockez pas ou ne brûlez pas d'essence ou toute autre substance inflammable à proximité de l'appareil pour éviter tout risque d'incendie.
• Ne stockez pas de substances inflammables, d'explosifs, de liquides acides et alcalins, etc. dans le compartiment de l'appareil.
• Ne faites pas fonctionner d'autres appareils dans le compartiment.

Sécurité des enfants

- Ne laissez pas les enfants jouer à l'intérieur de l'appareil, car ils pourraient rester coincés à l'intérieur.

Ne laissez pas les enfants se suspendre à la porte de l'appareil pour éviter toute chute.

- Ne laissez pas les enfants atteindre le compartiment du compresseur ou toucher les composants métalliques à l'arrière de l'appareil pour éviter toute blessure éventuelle.

Évitez que l'appareil entre en contact avec de l'eau

- Ne vaporisez pas d'eau sur l'appareil et ne le nettoyez pas en versant ou en remplissant de l'eau à l'intérieur, afin d'éviter de détériorer l'isolation et d'éventuels chocs électriques.

Mise en garde contre les parties congelées

- Ne touchez pas la surface du revêtement à l'intérieur du compartiment, en particulier avec les mains mouillées, pour éviter toute blessure due au gel pendant le fonctionnement de l'appareil.

Ne laissez pas la porte ouverte trop longtemps

- Si la porte est ouverte pendant longtemps, la température des compartiments de l'appareil peut augmenter de manière significative.

Toute modification sur l'appareil est interdite

- Ne réparez pas vous-même l'appareil, au risque de l'endommager.

Ne laissez pas la porte ouverte trop longtemps

- Si la porte est ouverte pendant longtemps, la température des compartiments de l'appareil peut augmenter de manière significative.

Débranchez l'appareil sous certaines conditions

• Débranchez l'appareil avant de le nettoyer et de procéder à l'entretien.
• Débranchez l'appareil en cas de coupure de courant.

Mise au rebut de l'appareil

• Respectez les réglementations locales concernant la mise au rebut de l'appareil pour son réfrigérant inflammable et le gaz qu'il dégage.
• Avant de mettre l'appareil au rebut, veuillez retirer les portes pour éviter que les enfants ne se retrouvent coincés à l'intérieur.
• Déposez l'appareil au point de collecte prévu à cet effet.

Interdiction

N'endommagez pas le cordon d'alimentation

• Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation, mais plutôt sur la prise.
• Ne placez pas l'appareil au-dessus du cordon d'alimentation et ne marchez pas sur le cordon intentionnellement.
• Placez le cordon d'alimentation correctement lorsque vous déplacez l'appareil.

Lorsque le cordon d'alimentation est endommagé

• Ne vous servez pas d'un cordon d'alimentation endommagé ou faites-le remplacer immédiatement par un agent de service du fabricant ou par un électricien qualifié.
• Si nécessaire, faites prolonger le cordon d'alimentation par un cordon de 0,75 mm2 ou plus par un électricien qualifié.

Installation

Positionnement

Évitez d'incliner l'appareil à plus de 45° lorsque vous le mettez en place.

L'appareil doit être posé sur une surface plane, ferme et sèche ou sur un support du même type non combustible ; n'utilisez pas le support en mousse inclut dans l'emballage.
! Ne placez pas l'appareil dans un lieu humide.
Ne placez pas l'appareil dans des endroits pouvant geler.
N'utilisez pas l'appareil à l'extérieur pour éviter tout contact direct avec le soleil ou la pluie.

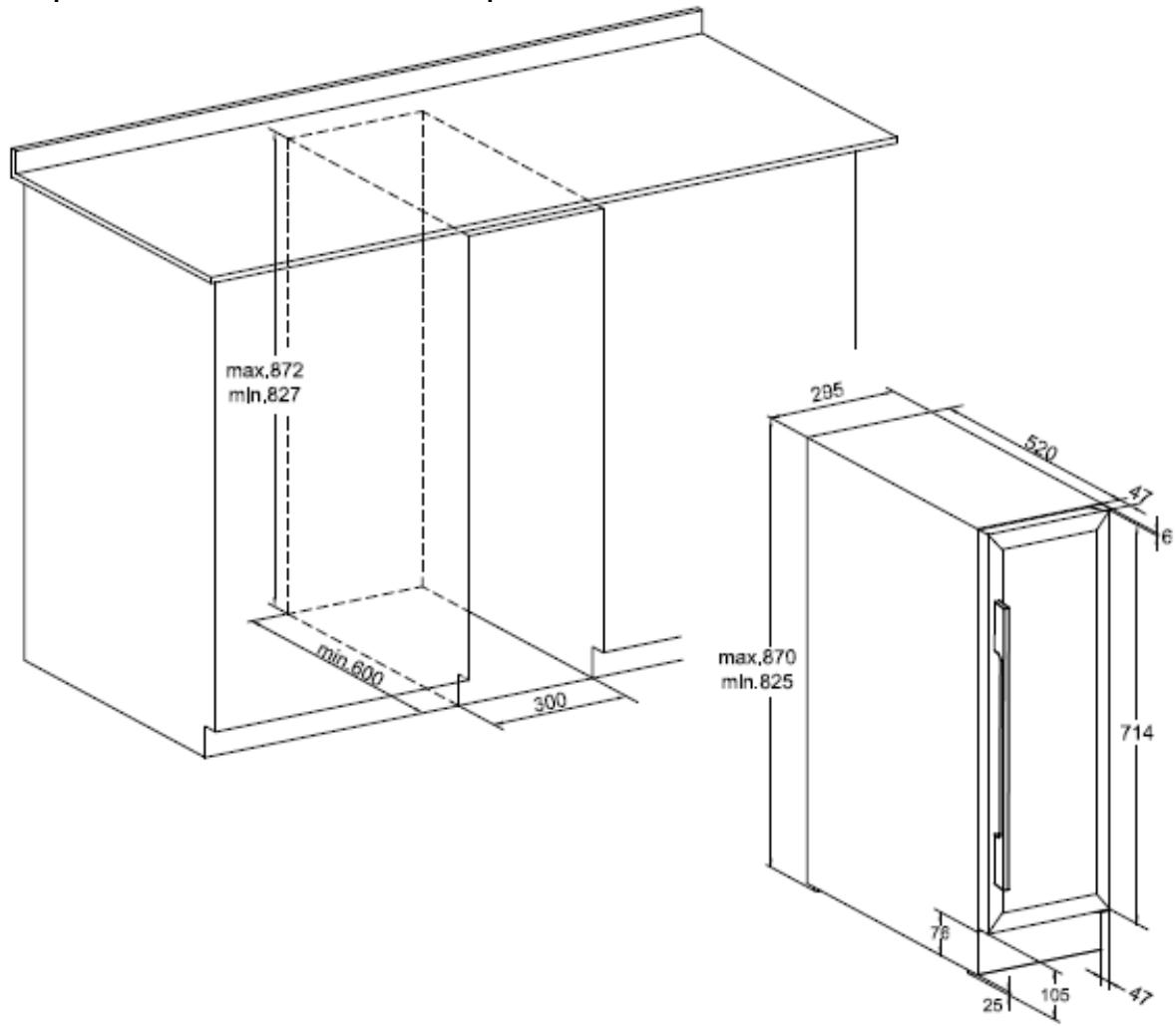

L'appareil est conçu pour être installé sous le plan de travail ou seul sur le sol.

Exemple d'installation sous un plan de travail

max,872 mln,827 min,600 300 max,870 mln,825 295 520 47 6 714 76 25 105 47

Les bouteilles de vin peuvent être stockées à l'intérieur après avoir laissé passer un laps de temps d'environ une heure pour que l'appareil commence à se refroidir.

Description de l' appareil

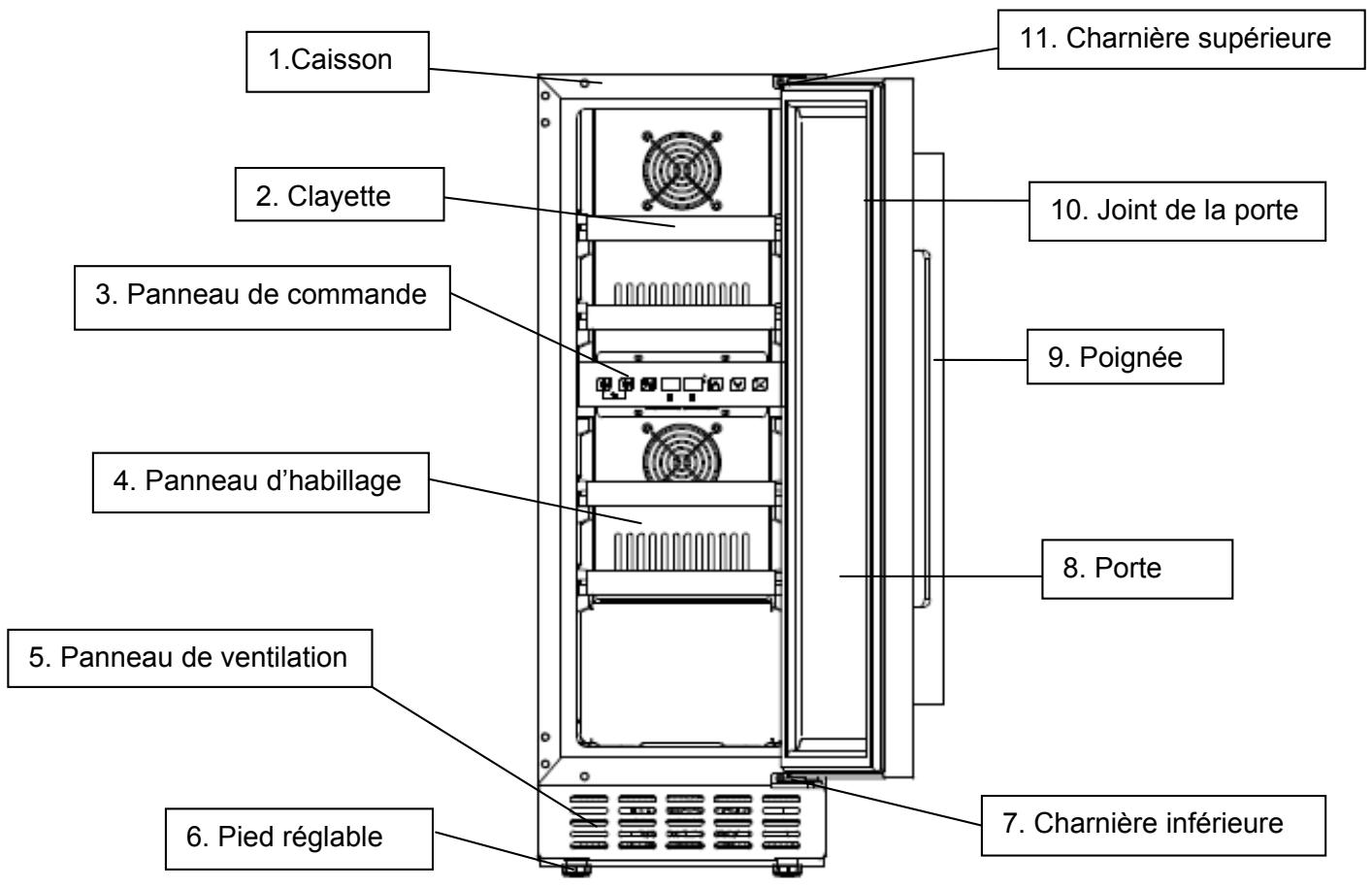

Nom de l'accessoire

1.Caisson 2. Clayette 3. Panneau de commande 4. Panneau d'habillage 5. Panneau de ventilation 6. Pied réglable 7. Charnière inférieure 8. Porte 9. Poignée 10. Joint de la porte 11. Charnière supérieure

Remarque : Les clayettes, le cadre de porte, la poignée et les autres accessoires peuvent être différents selon les modèles et la configuration. Les photos de ce manuel sont données à titre de référence. L'appareil vendu peut ne pas être identique à celui présenté ici. Veuillez vous référer au produit actuel.

Installation de la poignée et inversion de la porte de la cave à vin

1. Installez la poignée sur le cadre de la porte de l'appareil.

La poignée est livrée dans un emballage séparé avec des vis à l'intérieur de l'emballage.

① Faites apparaître deux petits trous sur le cadre de la porte en tirant légèrement sur le joint de la porte ② Dirigez la poignée vers les trous et insérez les vis de l'intérieur ③ Serrez-les à l'aide d'un tournevis ④ Remettez le joint de porte en place pour recouvrir les vis.

Notre cave à vin est livrée avec la porte s'ouvrant de la gauche vers la droite. Pour inverser le sens d'ouverture :

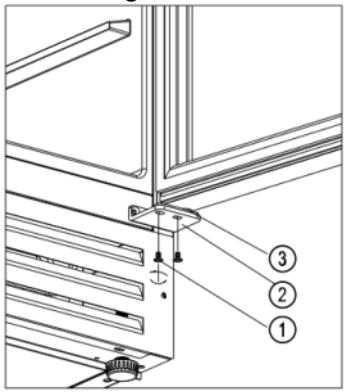

Figure 1

✿ Ouvrez la porte à 90 degrés et assurez-vous qu'elle reste bien stable.
Dévissez les deux vis ① de la charnière inférieure droite ② [Figure 1].
✿ Tirez progressivement la porte ⑤ vers l'extérieur [suivez la direction de la flèche de la figure 2] pour la dégager de la charnière inférieure ② et continuez à tirer lentement la porte ⑤ vers le bas jusqu'à ce qu'elle se dégage de la charnière supérieure droite ④, puis retirez la plaque de la charnière inférieure ③ du trou de l'axe de la porte [Figure 2].

Figure 3

Dévissez la charnière supérieure droite ④ et la charnière inférieure droite ② pour les retirer du meuble⑥ et rangez-les dans le sachet en plastique pour les réutiliser si vous souhaitez remettre la porte à gauche plus tard. [Figure 3]
Installez les charnières gauches du haut⑦ et du bas ⑧ sur le côté gauche du meuble. (⑦ et ⑧ incluses dans le sachet en plastique séparé à l'intérieur de l'emballage). [Figure 4]
Retournez la porte ⑤ à 180 degrés et insérez la plaque de charnière inférieure ③ dans le trou de l'axe de la porte du bas. Faites correspondre le trou de l'axe de la porte supérieur avec la charnière supérieure gauche⑦ et placez la plaque de la charnière inférieure ③ lentement sur la charnière inférieure gauche⑧, et maintenez la porte en place. Vissez la charnière inférieure gauche sur la plaque. L'inversion de la porte est terminée.

Fonctionnement

Mise en service

1. Nettoyage du compartiment

Avant de mettre l'appareil sous tension, nettoyez son intérieur et vérifiez que le tuyau d'évacuation est bien raccordé. (Pour plus de détails, veuillez consulter la section « Entretien et nettoyage »)

2. Stabilisation de l'appareil

Avant de mettre l'appareil sous tension, assurez-vous qu'il soit posé sur une surface ferme et sèche pendant au moins 30 minutes.

3. Mise sous tension

L'appareil se met en marche et se refroidit au bout d'une heure, faute de quoi vous devez vérifier le raccordement électrique.

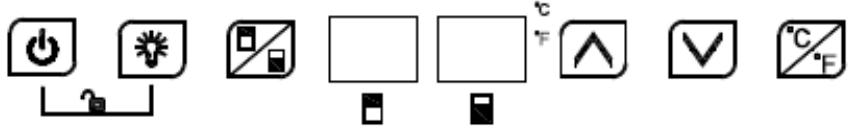

Panneau de commande

En mode verrouillage, les touches sont désactivées. N'oubliez pas de les déverrouiller.

MARCHE/ARRÊT

1. Appuyez sur la touche pendant 3 secondes, l'appareil se met hors tension et passe en mode veille.
2. Appuyez à nouveau sur la touche pendant 3 secondes pour revenir au mode de fonctionnement normal.

Lumière

Appuyez sur la touche pour allumer ou éteindre l'éclairage LED à l'intérieur. En mode veille, cette touche ne fonctionne pas.

Interrupteur de zone

Appuyez sur cette touche pour passer de la zone supérieure à la zone inférieure afin de choisir la zone de réglage de la température. Appuyez une fois sur la touche et l'affichage LED de la zone choisie clignote à intervalles réguliers. Appuyez sur les touches haut et bas pour régler la température. Appuyez à nouveau sur la touche pour changer de zone et régler la température.

HAUT

Appuyez une fois sur la touche, l'affichage LED clignote à intervalles réguliers et indique la température actuelle programmée. Continuez à appuyer pour régler la température par intervalle de 1 °C. Le clignotement à intervalles réguliers s'arrête au bout de 5 secondes, après n'avoir détecté aucune nouvelle action, ce qui enregistrera la nouvelle température programmée. L'affichage LED indique à nouveau la température réelle à l'intérieur.

BAS

Appuyez une fois sur la touche, l'affichage LED clignote à intervalles réguliers et indique la température actuelle programmée. Continuez à appuyer pour régler la température par intervalle de 1 °C. Le clignotement à intervalles réguliers s'arrête au bout de 5 secondes, après n'avoir détecté aucune nouvelle action, ce qui enregistrera la nouvelle température programmée. L'affichage LED indique à nouveau la température réelle à l'intérieur.

Verrou de sécurité enfants (combinaison de touches)

1. Verrouiller : Appuyez sur les deux touches en même temps pendant 3 secondes pour verrouiller.
2. Déverrouiller : Appuyez sur les deux touches en même temps pendant 3 secondes pour déverrouiller.

Fahrenheit/Celsius

Basculez l'affichage de la température entre Fahrenheit et Celsius en appuyant sur la touche pendant 3 secondes.

Attention

1. La température d'usine de ce produit est 12°C. Vous devez régler la température en fonction des bouteilles de vin que vous stockez.
2. Pour les zones supérieure et inférieure, la température de refroidissement peut être réglée entre 5 et 22°C. La température de la zone inférieure ne peut être réglée que sur une valeur égale ou supérieure à celle de la zone supérieure.
3. Alarme sonore : en cas de dysfonctionnement du système et de déclenchement

de l'alarme, appuyez sur n'importe quelle touche du panneau de commande pour l'arrêter.

4. Code d'erreur :

Lorsque la sonde de température de la zone supérieure tombe en panne, un code d'erreur s'affiche : E1 pour un circuit ouvert ou E2 pour un court-circuit. Lorsque la sonde de température de la zone inférieure tombe en panne, un code d'erreur s'affiche : E5 pour un circuit ouvert ou E6 pour un court-circuit. Lorsque la sonde de dégivrage tombe en panne, un code d'erreur s'affiche : E3 pour un circuit ouvert ou E4 pour un court-circuit.

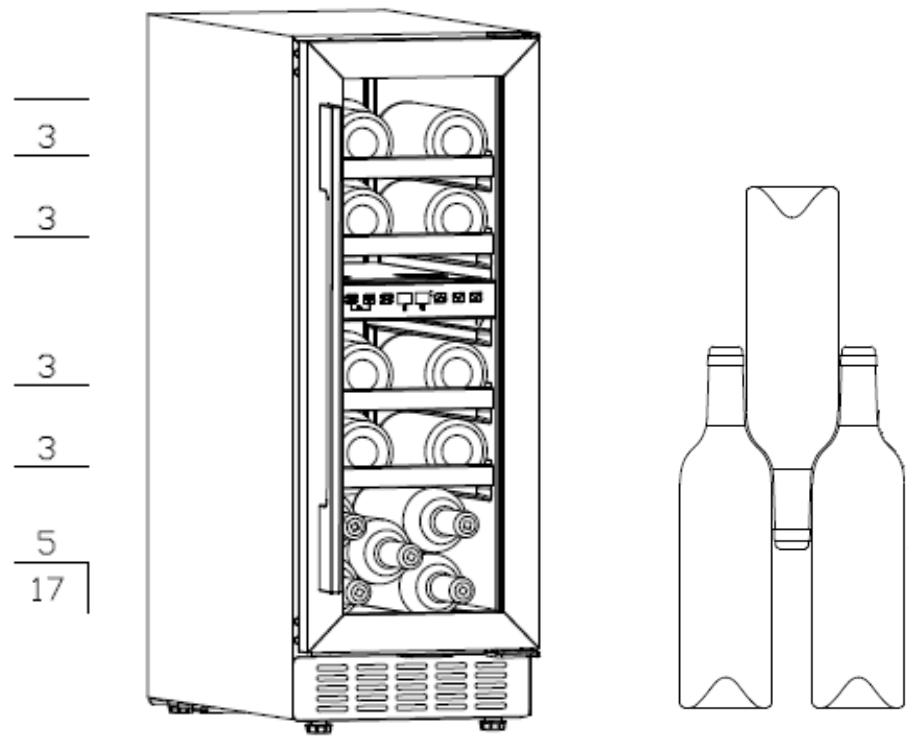

Stockage du vin

L'appareil est équipé d'une clayette indépendante suffisante pour permettre à votre collection de vin de maturer en toute tranquillité.
✿ Capacité de stockage sur quatre clayettes en bois : 17 bouteilles. (Vin rouge de type Bordeaux standard dont la contenance est de 750 ml)

3 3 3 3 5 17

La capacité de charge varie en fonction de la disposition des bouteilles ou de leur taille.
Chaque clayette est conçue pour contenir une ou deux rangées de bouteilles de vin. Il n'est pas recommandé de disposer plus de deux rangées de bouteilles sur une clayette.
Chaque clayette peut se retirer partiellement pour permettre de ranger facilement les bouteilles de vin.
✿ Ouvrez la porte au maximum avant de retirer les clayettes.
La clayette ne doit pas être placée devant le ventilateur pour éviter de bloquer l'entrée d'air et d'affecter l'efficacité du système de refroidissement.
Si la cave à vin reste trop longtemps vide, il est recommandé de l'éteindre, de la nettoyer soigneusement et d'ouvrir la porte pour la ventilation.

✿ Le tableau ci-dessous indique la température recommandée pour conserver et déguster le vin :

Vin rouge	15-18°C
Vin blanc	9-14°C
Rosé	10-11°C
Champagne et vin mousseux	5- 8°C

Dépannage

L'appareil fait beaucoup de bruit ?	● Veuillez régler le pied avant, en maintenant l'appareil à niveau.● Veuillez laisser un peu d'espace entre l'appareil et les murs.
Un bruit de liquide s'écoule à l'intérieur de l'appareil ?	● C'est tout à fait, car le réfrigérant fonctionne à l'intérieur.
L'appareil ne démarre pas ?	● Vérifiez que l'appareil est correctement branché.● Assurez-vous que le courant électrique fonctionne.● Le compresseur redémarre au bout de 5 minutes suite à une coupure de courant.
Le compresseur fonctionne en continu ?	● Si la température ne baisse pas, veuillez appeler le service après-vente.
La porte n'est pas étanche ?	● Après une utilisation prolongée, le joint de porte peut raidir et se déformer partiellement.1. Chauffez le joint de porte avec un souffleur à vent chaud ou une serviette chaude.2. Le joint de porte se ramollit et ferme la porte.
L'appareil ne refroidit pas suffisamment ?	● Veuillez ajuster le réglage de la température.● Tenez l'appareil à l'abri de la lumière du soleil ou de la chaleur.● Veuillez ne pas ouvrir la porte trop souvent.
Odeurs désagréables à l'intérieur du meuble ?	● Une petite odeur de plastique pour un appareil récemment acheté est normale et disparaîtra après peu de temps.● Nettoyez le compartiment et ventilez-le pendant quelques heures.
De la condensation sur la porte vitrée ?	● Évitez d'ouvrir la porte trop souvent ou trop longtemps.● Ne réglez pas la température sur une valeur trop basse.● Une température ambiante et une humidité élevées provoqueraient de la condensation.
La lumière ne fonctionne pas ?	● Vérifiez d'abord l'alimentation électrique.● Appelez le service après-vente du détaillant si la lampe est cassée.

Entretien et nettoyage

Nettoyage

Débranchez l'appareil avant de le nettoyer.
Nettoyez l'appareil avec un chiffon doux ou une éponge humide.
N'utilisez pas de solvants organiques, de détergent alcalin, d'eau brûlante, de lessive en poudre ou de liquide acide, etc.
Ne rincez pas le compartiment de l'appareil.
Nettoyez régulièrement les surfaces qui peuvent entrer en contact avec les systèmes d'évacuation accessibles.

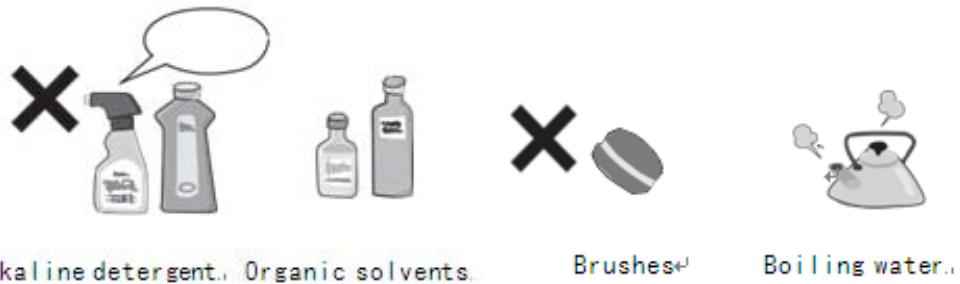

Les éléments ci-dessous endommageront la surface de la cave à vin :

Coupure d'électricité

La plupart des coupures d'électricité ont pu être résolues dans un court laps de temps. Pour protéger vos vins lors d'une coupure de courant, évitez d'ouvrir la porte autant que possible. Lors de très longues coupures de courant, prenez les mesures nécessaires pour protéger votre vin.

Absence de fonctionnement pendant une longue période

Retirez toutes les bouteilles de l'appareil, éteignez, décongelez, nettoyez, séchez et laissez la porte ouverte pour éviter la formation de moisissures dans l'appareil.

Si l'appareil est débranché ou s'il y a une coupure de courant, vous devez attendre au moins cinq minutes avant de le redémarrer.

Changement de place de l'appareil

Coupez l'alimentation électrique et débranchez l'appareil.
Retirez toutes les bouteilles de l'appareil.

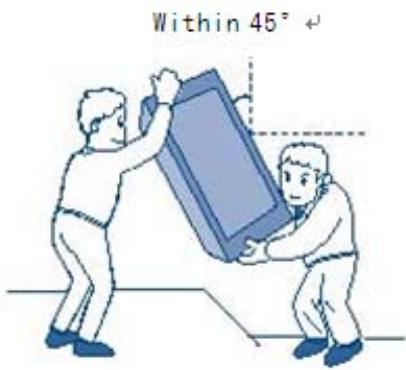

Lorsque vous déplacez l'appareil, ne l'inclinez pas à plus de 45°.

Within 45°

Paramètres techniques

Modèle de produit	VI 30117 X
Tension/fréquence	220-240 V~/50 Hz
Réfrigérant/poids	R600a/18 g
Volume effectif	52 L
Capacité de charge	17 bouteilles
Poids net	27,2 kg
Dimension de l’unité (LxLxH)	295 X 570 X 825 mm
Dimensions de l’emballage (LxLxH)	329 X 625 X 865 mm

Remarques :

1. Le poids net comprend les clayettes et la dimension de l'unité s'entend sans poignée sur la porte.
2. Le fabricant se réserve le droit de modifier les paramètres ci-dessus sans préavis. Veuillez vous référer à la plaque signalétique de votre appareil.
3. La capacité de charge varie en fonction de la disposition des bouteilles ou de leur taille (norme appliquée dans ce manuel : vin rouge de type Bordeaux standard dont la contenance est de 750 ml).
