MODE D'EMPLOI BHB6602X BRANDT

Chère Cliente, Cher Client, Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que Vous nous accordez. Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir- faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans. Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions. Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires. BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement

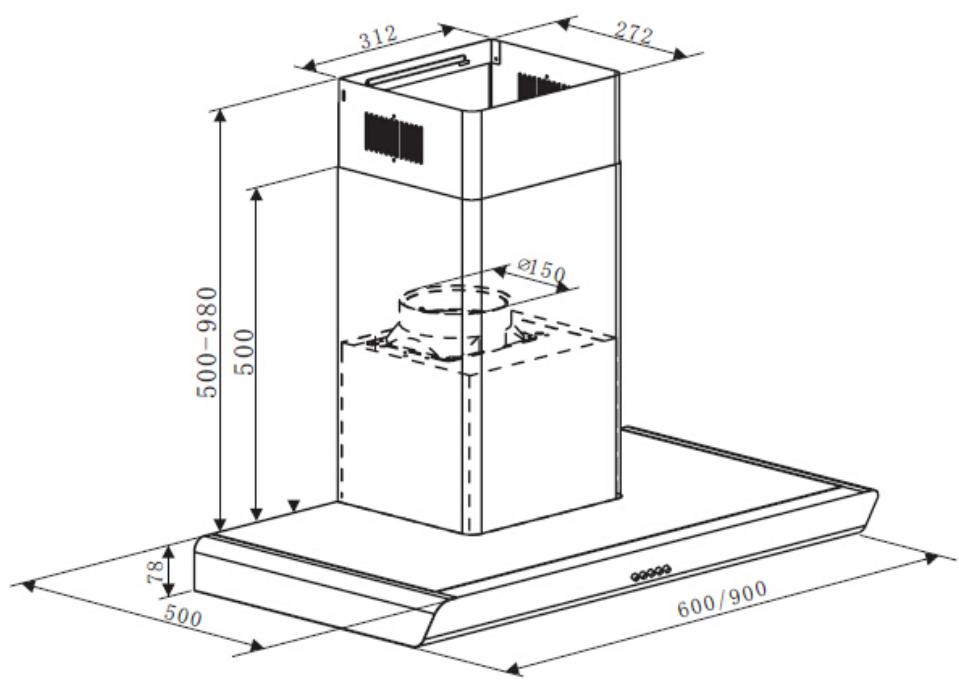

+ Consignes de sécurité 3 + Respect de l’environnement 8 + Description de votre appareil 9

2 / INSTALLATION DE VOTRE APPAREIL

+ Utilisation en version évacuation 10 + Utilisation en version recyclage 10 + Raccordement électrique. 11 + Montage de la hotte 12 + Montage de la cheminée ° Evacuation extérieure 14 ° Recyclage 15

3 / UTILISATION DE VOTRE APPAREIL

+ Description des commandes 16 4 J ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL + Nettoyage des filtres cassettes 17 + Changement du filtre charbon 17 + Nettoyage de la surface extérieure 18 + Changement de la lampe 18 + Entretenir votre appareil 19

5 / ANOMALIES DE FONCTIONNEMENT 20

6 / SERVICE APRES-VENTE

• Interventions 21 + Relations consommateurs 21

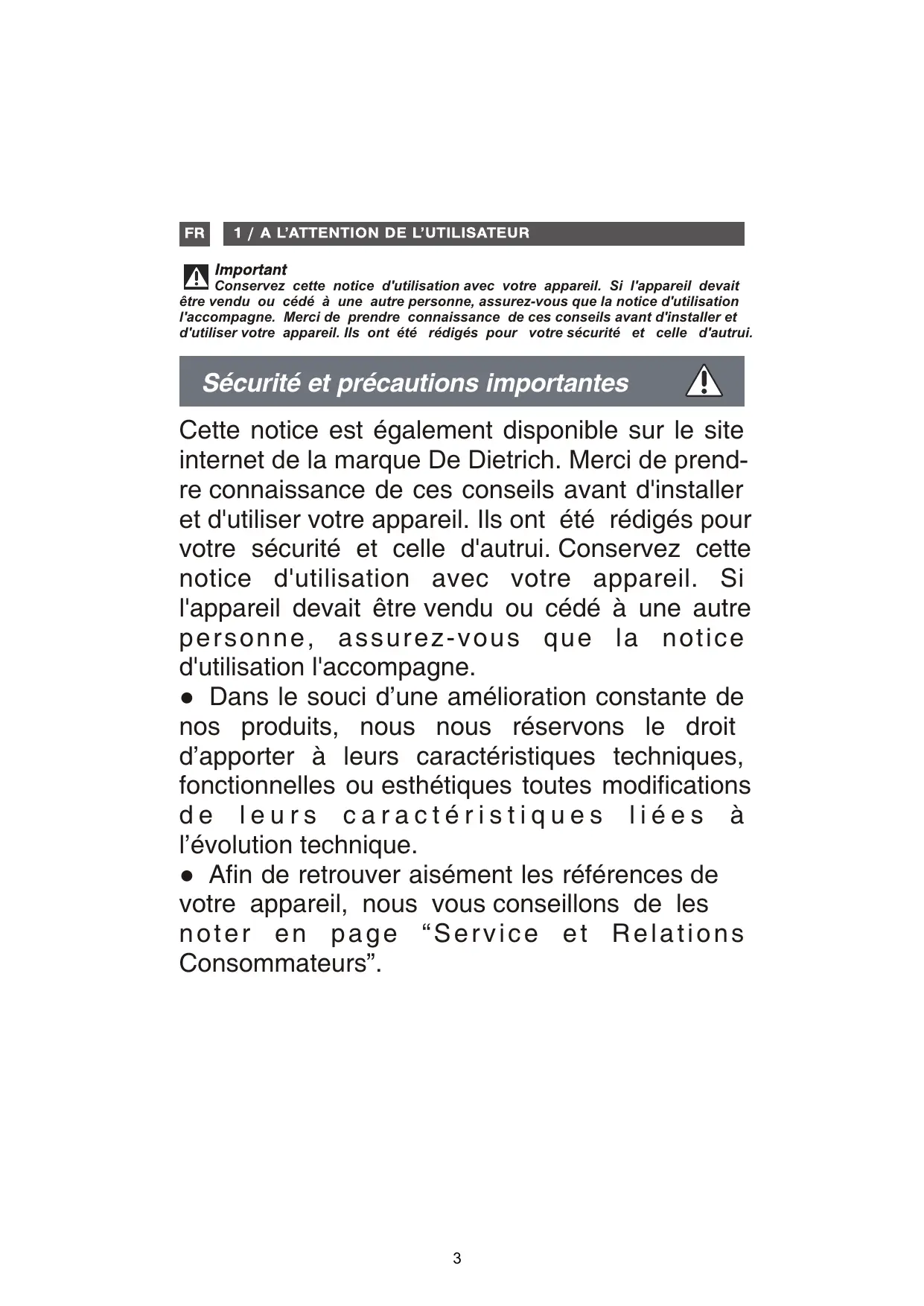

A Important Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Sécurité et précautions importantes À Cette notice est également disponible sur le site internet de la marque De Dietrich. Merci de prend- re connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. e Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. e Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page “Service et Relations Consommateurs”.

Précautions importantes e Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. e A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. e Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par les enfants sans surveillance.

e Attention: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson. Risques électriques e Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. Si le câble d'alimentation est endomagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualifacation similaire afin d’éviter un danger. e La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation. e Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. e Les réparations doivent être exclusivement effectuées par un spécialiste agréé. e Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. e N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil

(exigences relatives à la sécurité électrique). Risques d’asphyxie e Les réglementations concernant l'évacuation de l’air doivent être respectées. L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l’air dans la pièce). e Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce). Risques d’incendie e |l est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). e Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

e Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie. e Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé. e Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit être d'au moins 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte. Attention Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doitêtre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs munici- paux prévus à cet effet. — Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas êt- re mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fa- bricant sera ainsi réalisé dans les meilleures conditions, conformément à la directi- ve européenne 2002/96/CE sur les déchets d'équipements électriques et électro- niques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points M de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l'environnement. Attention L'installation est réservée aux installateurs et techniciens qualifiés. Attention Avant la première utilisation du filtre cassette, retirez le film de protection.

- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte. - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'éva- cuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation méca- nique contrôlée. - Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles. - Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique gaz ou mixte.

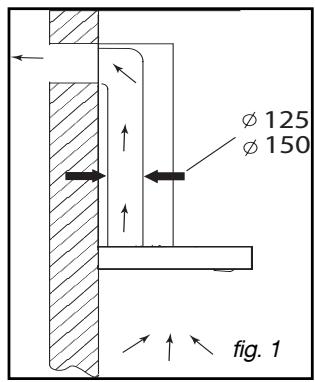

+ UTILISATION EN VERSION

EVACUATION D Vous possédez une sortie vers l'extérieur (fig. 1) Votre hotte peut être raccordée sur celle-ci par l'intermédaire d'une gaine d'évacuation (mini- mum © 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est infé- rieure à 125 mm de diamètre, passez obligatoi- rement en mode recyclage. HN fig1

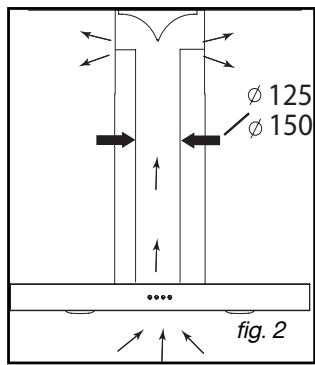

+ UTILISATION EN VERSION

RECYCLAGE OV Vous ne possédez pas de sortie vers l'extérieur d ne 125 (fig. 2) —! le © 150] Tous nos appareils ont la possibilité de fonction- ! ner en mode recyclage. Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs. {voir Chapitre 4: Changement du filtre char- bon) fig. 2 ZINX [A] Conseil d'économie d'énergie Pour une utilisation optimale de votre appareil, limi ter au maximum le nombre de coude et la longueur de la gaine.

• RACCORDEMENT ELECTRIQUE Lors de l'installation et des opérations d'en- tretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble Vérifiez que: “la puissance de l'installation est suffisante, -les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation. Attention Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V mono- phasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit res- ter accessible après installation, conformé- ment aux règles d'installation. Notre responsabilité ne saurait être enga- gée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 À. Si le câble d'alimentation est endommagé, faites appel au service après- vente afin d'éviter un danger. Attention Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Attention Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de bran- chement de l'appareil.

Attention L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En parti- culier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désat- fectés ne peut se faire qu'après accord d'un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm au moins. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte. Fixation au mur : - Tracez une ligne verticale sur le mur au centre de la surface de cuisson. (Image 3 ) - À une hauteur convenable, percez 3 trous et insérez 3 chevilles pour le crochet. Percez 2 trous et insérez 2 chevilles pour le support de cheminée intérieure (image 3). - Vissez le crochet au mur avec 3 vis. - Vissez le support de cheminée intérieure au mur avec 2 vis. Assurez-vous qu'ils sont installés en position horizontale. (Image 3 ) - Utilisez 4 vis pour fixer la sortie d'air sur le bloc moteur et insérez le tube d'extension. (Image 4 ) - Accrochez le bloc moteur sur le crochet (image 5 ) et fixez-le avec 2 vis de sécurité (image 6)

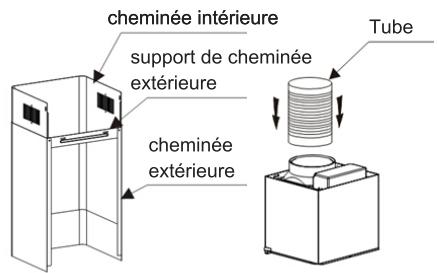

Support de cheminée intérieure

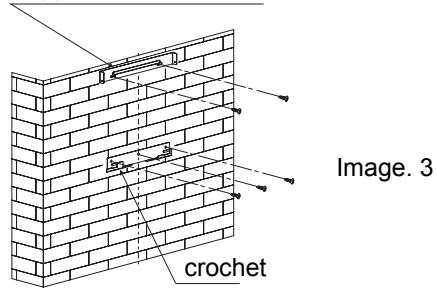

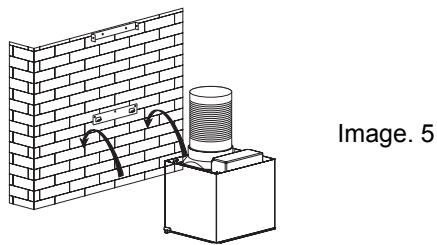

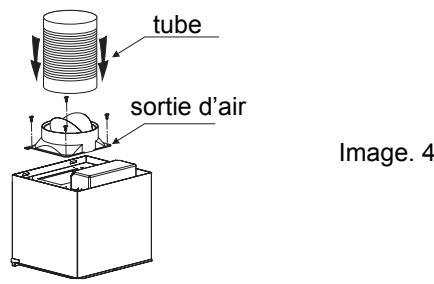

crochet _ tube sortie d'air Image. 3 Image. 4 Image. 5 Image. 6

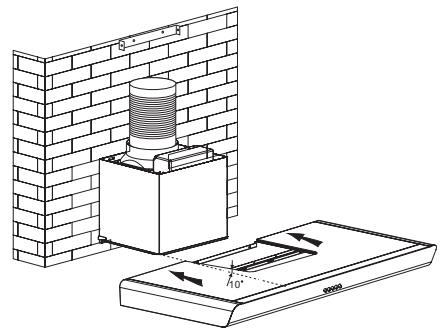

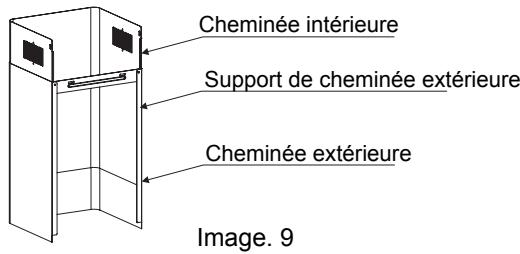

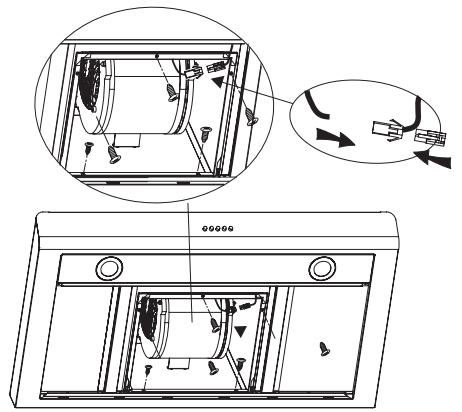

- Tenez le corps de la hotte et faites-le glisser dans le bloc moteur (Image 7), puis fixez-le avec 5 vis. (Image 8 ) - Retirez les filtres en aluminium et connectez le câble (image 8 ). - Installez le support de cheminée extérieure dans la cheminée extérieure en veillant à ce que l'intérieur de la cheminée puisse monter et descendre librement. (Image 9) __ Support de cheminée extérieure _ Cheminée extérieure Image. 9 - Mettez les cheminées sur la hotte et fixez la cheminée à l'intérieur avec le support avec 2 vis. (Image 10 ) Image. 10

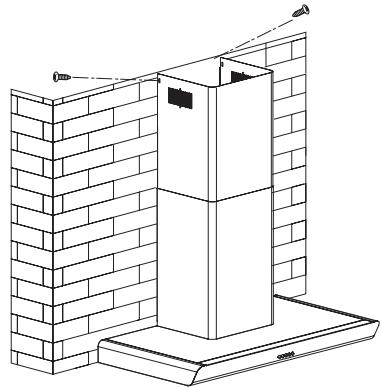

+ Evacuation extérieure - Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (Image.3) - Tracez les 2 trous à l'endroit adapté - Percez les 2 trous de 8mm et fixez l'étrier de sup- port de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (Image.3) - Fixez l'étrier plat à l'arrière de la cheminée infé- rieure (Image.11). - Posez les 2 cheminées sur la hotte (Image.12). - Raccordez la gaine à la sortie de l'air vers l'exté- rieur (Image. 13) - Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation - Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis. (Image. 14). cheminée intérieure support de cheminée extérieure cheminée extérieure Image. 11 Image.12 Image. 13 Image. 14

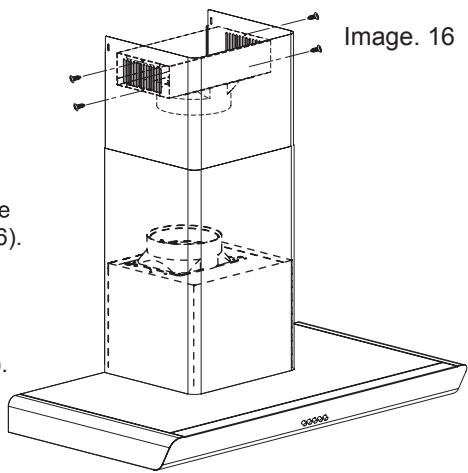

• Recyclage - Calculez la hauteur finale pour fixer l'étrier de support de la cheminée (Image.3). - Tracez les 2 trous à l'endroit adapté - Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (Image.3) - Fixez l'étrier plat à l'arrière de la cheminée infé- rieure (Image. 11) - Installer l'adaptateur de gaine sur le déflecteur (Image.15). - Raccordez la gaine extensible au déflecteur 7 (Image.13). - Posez la cheminée composée de 2 parties sur la hotte (Image. 12). - Installer le déflecteur (Image.15) dans la cheminée supérieure au niveau des ouïes d'aération (Image.16). - Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation - Soulevez la cheminée supérieure jusqu'au pla- fond et la fixer à l'étrier à l'aide des 2 vis (Image. 14). Image. 15 Image. 16 Conseil @X our une utiisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arri- vée d'air frais suffisante pour éviter de mettre la pièce en dépression. FN Attention Ne pas utiliser d'outils pour enlever le film de protection transparent sur les parois,

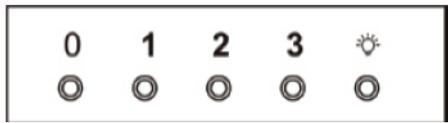

Bandeau de commande. a. Appuyez sur la touche « Petite » vitesse Appuyez à nouveau sur cette même 0 1 2 3 touche pour arrêter le moteur. 0 © © © o Arrêt Petite Moyenne Grande Éclairage

Appuyez surlatouche «Moyenne» vitesse Appuyez à nouveau sur cette même touche pour arrêter le moteur.

. Appuyez sur la touche « Grande » vitesse Appuyez à nouveau sur cette même touche pour arrêter le moteur. d. Appuyez sur la touche « Éclairage » et les lampes s’allumeront. Appuyez à nouveau sur cette même touche pour l'éteindre l'éclairage. Conseil d'économie d'énergie Ajuster votre vitesse au mode de cuisson et au nombre de casseroles. Privilégier les foyers arrières de votre ap- pareil de cuisson.

[FR | 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL Attention Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rende- ment et de durabilité. Attention Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occa- sionner des incendies. Veuillez respecter strictement les consignes d'entretien.

NETTOYAGE DES FILTRES

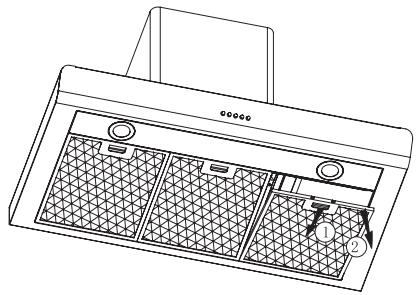

CASSETTES Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois mini- mum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale. Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-es soi- gneusement avant de les remettre en place. + Démontage du filtre cassette — Pivotez la poignée intégrée du filtre cassette. — Basculez le filtre cassette vers le bas.

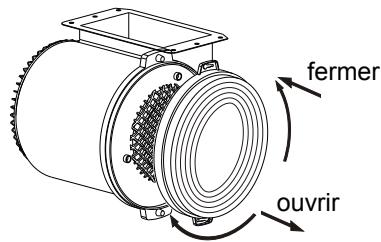

CHANGEMENT DU FILTRE

CHARBON Remplacez-le toutes les 120 heures d'utilisa- tion environ. — Retirez les filtres cassettes - Tourner le filtre charbon pour le retirer - Faire l'opération inverse pour remettre un nouveau filtre - Remettre les filtres cassettes.

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou brosse. Essuyez avec un chif- fon humide et doux.

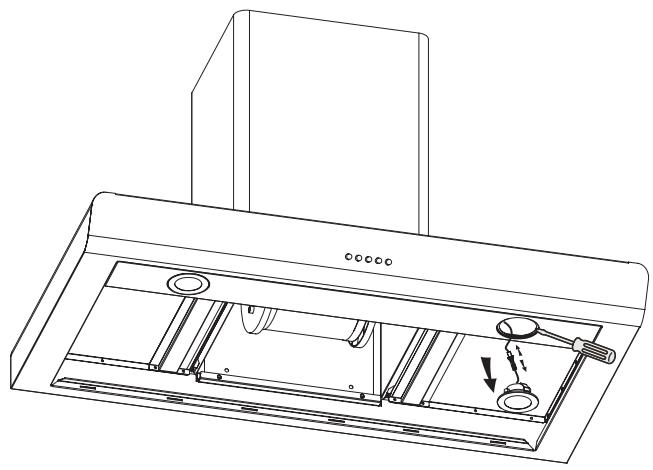

+ CHANGEMENT DE LAMPE

Attention Déconnecter l'appareil lors du changement de l'ampoule, soit en retirant la prise, soit en actionnant le disjoncteur. Modèle avec lampe LED — Retirez le hublot — Changez la lampe LED — Replacez l'ensemble en effectuant les opé- rations en sens inverse.

[FR | 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

+ ENTRETENIR VOTRE APPAREIL

ENTRETIEN... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER Enveloppe et accessoires N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclu- sivement des nettoyants ména- gers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. Filtre cassette Ce fire retient les vapeurs gras. ses et les poussières. Il est l'élé ment assurant une part importan- te de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire. AVEC Un nettoyant Ménager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale {ne pas mettre en contact avec de la vaisselle sale ou des cou- verts en argent). Filtre charbon actif Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili- sation. Commandez ces filtres chez votre revendeur (sous la référen- ce indiquée sur la plaque signa- létique située à l'intérieur de la hotte) et notez la date de chan- gement.

SYMPTOMES SOLUTIONS Vérifiez que: La hotte ne fonctionne | * il n'y a pas de coupure de courant. as. ” . dectonra p + une vitesse a été effectivement sélectionnée. Vérifiez que: + la vitesse moteur sélectionnée est suffisante La hotte a un rendement | pour la quantité de fumée et de vapeur dégagée. insuffisant... + la cuisine est suffisamment aérée pour permettre une prise d'air. + le filtre à charbon n'est pas usagé (hotte en version recyclage) Vérifiez que: + iln'y a pas de coupure de courant. La hotte s’est arrêtée au es , cours du fonctionnement | * le dispositif à coupure omnipolaire ne s'est pas enclenché.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez: > consulter notre site : www.brandfr > nous écrire à l'adresse postale suivante Service Consommateurs BRANDT. 5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

> nous appeler du lundi au vendredi de 8h30 à 18h00 au 0 892 02 88 01 AA Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.

2- INTERVENTIONS FRANCE

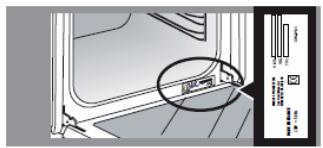

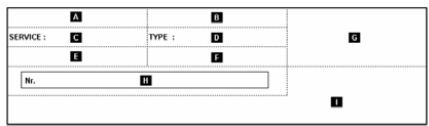

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique. B : Référence commerciale C : Référence service H : Numéro de série Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au : 09 69 39 25 25 Xe Pièces d'origine : Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

7 l Information Eco Design / Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d'écoconception et d'étiquetage énergétique des hottes domestiques. Symbole Valeur Unité Marque Brandt | Référence du produit BHB6602X Consommation annuelle d'énergie AEC 56.8 kWh/annum Index d'efficacité énergétique EEi 62.2 - Index d'efficacité fluidodynamique FDE 24.8 - Index d'efficacité lumineuse LE 50.8 - Index d'efficacité de filtration GFE 82.7 - Facteur d'accroissement dans le temps |f 11 E Débit d'air maximum de la hotte CE 620.7 m°/h Débit d'air au point de rendement maximal Qscr 329.0 m°/h Pression d'air au point de rendement maximal P stp 364 P Consommation d'énergie au point de rendement maximal W aep 134.2 Ww Consommation d'énergie du système d'éclairage W [4.0 W Eclairement moyen du système d'éclairage E midate [203 Lux/W Consommation d'énergie à l'arrêt Pe 0.00 W Consommation d'énergie en veille P. - W Débit d'air à la vitesse maximale en usage normal D 593.4 m'/h Débit d'air à la vitesse minimale en usage normal - 352.2 m°/h Débit d'air en mode intensif ou boost - E m/h Emission acoustique à la vitesse maximale en usage normal |- 68 dB(Lwa) Emission acoustique à la vitesse minimale en usage normal |- 58 dB(Lwa) Emission acoustique en mode intensif - - dB(Lwa)

[FR] 7 | Information Eco Design / Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d'écoconception et d'étiquetage énergétique des hottes domestiques. Symbole Valeur Unité Marque Brandt | Référence du produit BHB6902X Consommation annuelle d'énergie JAEC 575 kWh/annum Index d'efficacité énergétique EEï 62.3 5 Index d'efficacité fluidodynamique FDE 237 - Index d'efficacité lumineuse LE 40.3 5 Index d'efficacité de filtration GFE 815 5 Facteur d'accroissement dans le temps Ti C Débit d'air maximum de la hotte Qu [6337 [m/h Débit d'air au point de rendement maximal Qu [3366 [m3/h Pression d'air au point de rendement maximal Pace B44 P Consommation d'énergie au point de rendement maximal W ap 136.0 |W Consommation d'énergie du système d'éclairage We 4.0 w Eclairement moyen du système d'éclairage E mage [161 Lux/W Consommation d'énergie à l'arrêt P. 0.00 w Consommation d'énergie en veille P. -- w Débit d'air à la vitesse maximale en usage normal - 606.0 [m'/h Débit d'air à la vitesse minimale en usage normal - B58.8 [m/h Débit d'air en mode intensif ou boost - - m°/h Emission acoustique à la vitesse maximale en usage normal |- po dB(Lwa) Emission acoustique à la vitesse minimale en usage normal _ |- 59 dB(Lwa) Emission acoustique en mode intensif - F dB(Lwa)
