14 m³/h - Filtre à sable pour piscine HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de filtre	Filtre à sable
Matériau du corps	Polyéthylène renforcé
Capacité de filtration	Non précisé
Débit maximal	Non précisé
Pression maximale de fonctionnement	Non précisé
Type de connexion	Raccords à visser ou à coller
Type de sable	Sable de silice
Poids	Non précisé
Dimensions	Non précisées
Accessoires inclus	Vanne multi-voies
Utilisation recommandée	Filtration de piscine résidentielle
Normes	CE
Entretien	Rinçage à contre-courant
Installation	Au sol, stable
Garantie	Non précisée

FOIRE AUX QUESTIONS - 14 m³/h HAYWARD

Comment vérifier si ma pompe HAYWARD 14 m³/h fonctionne correctement ?

Assurez-vous que la pompe est sous tension, vérifiez les voyants lumineux et écoutez les bruits de fonctionnement. Si la pompe ne démarre pas, vérifiez les fusibles et la connexion électrique.

Que faire si ma pompe HAYWARD 14 m³/h ne prime pas ?

Vérifiez que le niveau d'eau dans la piscine est suffisant, que les valves d'aspiration sont ouvertes et qu'il n'y a pas de fuites dans les tuyaux. Purgez également l'air du pré-filtre.

Comment nettoyer le pré-filtre de ma pompe HAYWARD 14 m³/h ?

Arrêtez la pompe, retirez le couvercle du pré-filtre, nettoyez le panier à l'eau claire et remettez-le en place avant de redémarrer la pompe.

Quels sont les signes d'une usure des joints de ma pompe HAYWARD 14 m³/h ?

Des fuites d'eau autour de la pompe ou des bruits de grincement peuvent indiquer une usure des joints. Il est recommandé de les remplacer si vous constatez ces signes.

Comment régler le débit de ma pompe HAYWARD 14 m³/h ?

Le débit peut être ajusté en modifiant la vanne de retour ou en utilisant des accessoires de filtration adaptés. Assurez-vous de respecter les recommandations du fabricant.

Ma pompe HAYWARD 14 m³/h émet un bruit étrange, que faire ?

Vérifiez si des objets étrangers bloquent la roue de la pompe. Si le bruit persiste, éteignez la pompe et contactez un professionnel pour un diagnostic.

Quelle est la durée de vie moyenne de la pompe HAYWARD 14 m³/h ?

La durée de vie moyenne d'une pompe HAYWARD est généralement de 5 à 10 ans, mais cela dépend de l'utilisation et de l'entretien régulier.

Comment hiverner ma pompe HAYWARD 14 m³/h ?

Pour l'hivernage, éteignez la pompe, videz l'eau des tuyaux et de la pompe, et rangez-la dans un endroit sec pour éviter les dommages causés par le gel.

MODE D'EMPLOI 14 m³/h HAYWARD

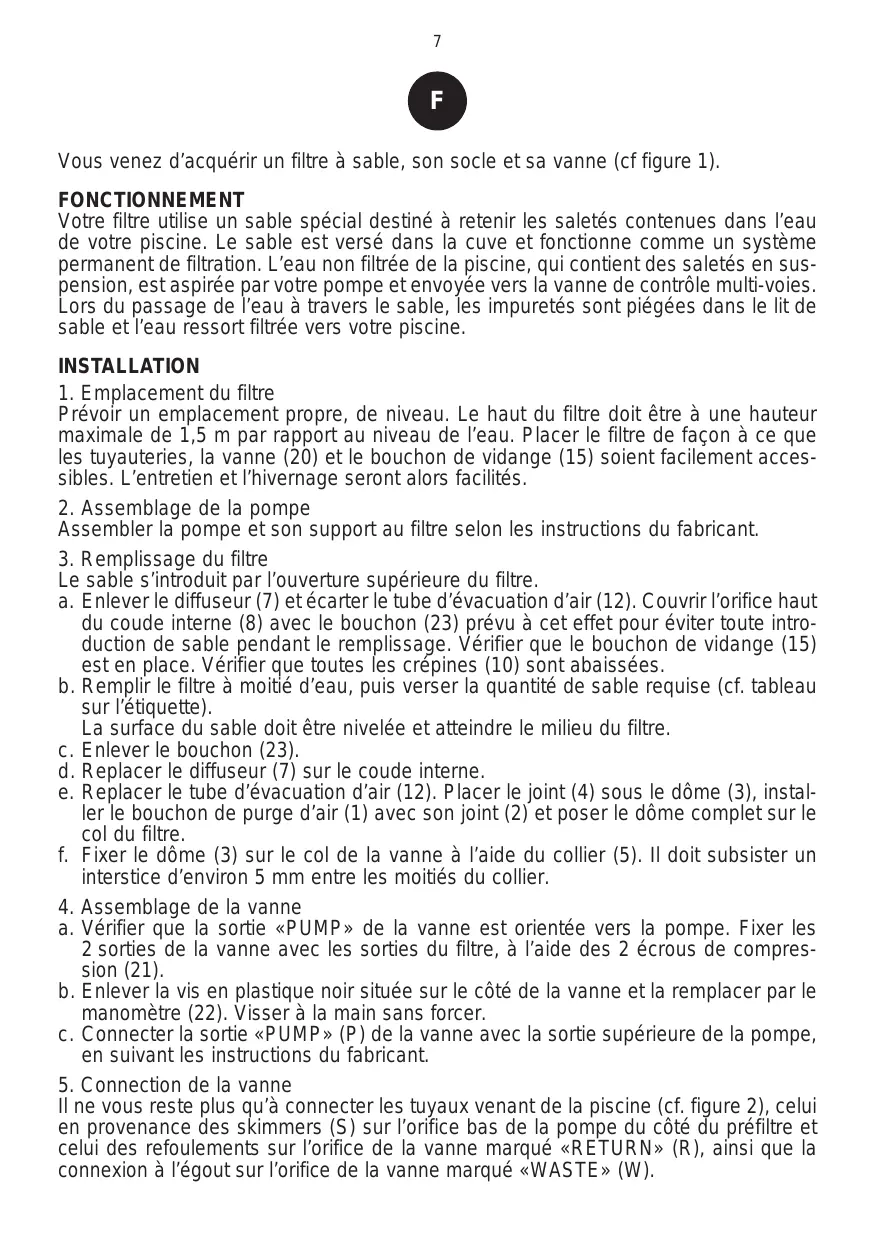

Vous venez d'acquerir un filtre à sable, son socle et sa vanne (cf figure 1).

FONCTIONNEMENT

Votre filtre utilise un sable special destiné à retenir les saletés contenues dans l'eau de votre piscine. Le sable est versé dans la cuve et fonctionne comme un système permanent de filtration. L'eau non filtrée de la piscine, qui contient des saletés en suspension, est aspirée par votre pompe et envoyée vers la vanne de contrôle multi-voies. Lors du passage de l'eau à travers le sable, les impuretés sont piégées dans le lit de sable et l'eau ressort filtrée vers votre piscine.

INSTALLATION

1. Emplacement du filtré

Prévoir un emplacement propre, de niveau. Le haut du filtrtre doit être à une hauteur maximale de 1,5 m par rapport au niveau de l'eau. Placer le filtrtre de façon à ce que les tuyauteries, la vanne (20) et le bouchon de vidange (15) soient facilement accessibles. L'entretien et l'hivernage seront alors facillités.

2. Assemblage de la pompe

Assembler la pompe et son support au filtrre selon les instructions du fabricant.

3. Remplissage du filtré

Le sable s'introduit par l'ouverture supérieure du filtré.

a. Enlever le diffuseur (7) et écarter le tube d'évacuation d'air (12). Couvrir l'orifice haut du coude interne (8) avec le bouchon (23) prévu à cet effet pour éviter toute introduction de sable pendant le replissage. Vérifier que le bouchon de vidange (15) est en place. Vérifier que toutes les crépines (10) sont abaisées.
b. Remplir le filtré à moitié d'eau, puis verser la quantité de sable requise (cf. tableau sur l'étiquette).

La surface du sable doit être nivelée et atteindre le milieu du filtré.

c. Enlever le bouchon (23).
d. Replacer le diffuseur (7) sur le coude interne.
e. Replacer le tube d'évacuation d'air (12). Placer le joint (4) sous le dôme (3), installer le bouchon de purge d'air (1) avec son joint (2) et poser le dôme complet sur le col du filtré.
f. Fixer le dôme (3) sur le col de la vanne à l'aide du collier (5). Il doit subsister un interstice d'environ 5 mm entre les moitiés du collier.
4. Assemblage de la vanne
a. Vérifier que la sortie «PUMP» de la vanne est orientée vers la pompe. Fixer les 2 sorties de la vanne avec les sorties du filtre, à l'aide des 2 écrous de compression (21).
b. Enlever la vis en plastique noir située sur le côte de la vanne et la replacer par le manomètre (22). Visser à la main sans forcer.
c. Connecter la sortie «PUMP» (P) de la vanne avec la sortie supérieure de la pompe, en suivant les instructions du fabricant.
5. Connection de la vanne
Il ne vous reste plus qu'à connecter les tuyaux venant de la piscine (cf. figure 2), celui en provenance des skimmers (S) sur l'orifice bas de la pompe du côte du préfiltre et celui des refoulements sur l'orifice de la vanne marqué «RETURN» (R), ainsi que la connexion à l'égout sur l'orifice de la vanne marqué «WASTE» (W).

1. Proceder au branchement électrique de la pompe suivant les instructions du fabri-cant.
2. Afin d'éviter les fuites, vérifier que le bouchon de vidange (15) est en place et que toutes les connexions sont bien fixées.

Note 1: Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne.
Note 2: Téflonner les filetages mâles.

MISE EN ROUTE

IMPORTANT : TOUJOURS ARRETER LA POMPE AVANT DE MANCEUVRER LA VANNE MULTI-VOIES.

1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable est dans le contrôle.
2. Mettre la vanne en position «BACKWASH». Toujours baiser la poignée avant de tourner.
3. Demarrer la pompe en suivant les instructions du fabricant. S'assurer que l'eau circule normalement dans le circuit.

ATTENTION : Toutes les vannes d'aspiration et de refoulement doivent être ouvertes au démarrage de la pompe. Dans le cas contraire, vous vous exposériez à des dommages corporels, des blessures graves ou la mort.

Une fois que le débit d'eau est régulier, laisser fonctionner la pompe pendant au moins 2 minutes. Ce contre-lavage est recommendé pour evacuer les impuretés ou les fines particules continues dans le sable de filtration.

1. Arrête la pompe et placer la vanne en position de rincage «RINSE». Redémarrer la pompe et laisser fonctionner jusqu'à ce que l'eau devienne claire dans le témoin de circulation de la vanne (environ 1 minute).
2. Arrête la pompe et placer la vanne en position «FILTER». Redémarrer la pompe, la filtration commence.

Ajuster les vannes d'entrée et de sortie pour obtenir le débit d'eau désiré.

1. Bien noter la pression indiquée à ce moment et la position de l'aiguille sur le manometre. Au fur et à mesure que le filtré fonctionne, les impuretés sont retenues et la pression augmente dans la cuve.

Dès que celle-ci dépasse de 10 PSI (0.7 bars ou kg/cm^2 ), la pression initiale (filtrre propre), il faudra nettoyer le filtrer en réalisant un contre-lavage.

Note 1. Pendant le premier nettoyage de l'eau de votre piscine, il sera peut-être nécessaire de contre-laver souvent le filtré. En effet les impuretés y sont alors particulièrement importantes.
Note 2. Nettoyer régulierement les préfiltres de la pompe et des skimmers pour permettre un fonctionnement sans incident de votre système de filtration.
Note 3. Les installations comportant un réchauffeur ou un système de nettoyage à buses ou tentacules sortant des parois sont très sensibles aux coups de beliers car elles fonctionnent à des pressions élevées. Il convient à l'installateur de prendre toutes les mesures nécessaires afin d'éviter des coups de belier sur l'installation.

FONCTIONS DE LA VANNE ET DU FILTRE (cf. figure 3)

FILTRE (FILTER)

Mettre la vanne en position «FILTER» pour effectuer une filtration normale (6 à 8 heures journellement).

CONTRE-LAVAGE (BACKWASH)

Pour nettoyer le filtré quand la pression dépasse de 10 PSI (0.7 bars ou kg/cm^2 ) la pression de démarrage. Arrête la pompe. Placer la vanne en position «BACKWASH». Redémarrer la pompe jusqu'à ce que l'eau devienne claire dans le témoin de contrôle. ÀpRES environ 2 minutes, arrête la pompe et mettre en position «RINSE».

RINÇAGE (RINSE)

Vanne en position «RINSE», démarrer la pompe pendant une minute. Ceci permet à l'eau chargée d'impuretés, après le contre-lavage, de s'évacuer vers l'égout et non pas vers la piscine. Arrête la pompe etmettre la vanne en position «FILTER», puis la remettre en route.

EGOUT (WASTE)

L'eau est évacuée à l'égout sans passer par le filtré, pour baisser le niveau d'eau dans la piscine et évacuer directement l'eau fortement chargée d'impuretés lors du passage du balai aspirateur.

L'eau circule sans passer par le filtrer pour une répartition rapide des produits chimiques ou lorsque l'on procède à une chloration chic.

FERME (CLOSED)

Coupe la circulation entre le filtr et la pompe. NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT.

HIVERNAGE

1. Vidanger complètement le filtré en dévisant le bouchon de vidange situé à la base de la cuve. Ne pas remetre le bouchon pendant l'hiver.
2. Positionner et laisser la poignée de la vanne entre deux positions.
3. Vidanger et hiverner la pompe selon les instructions du fabricant.

LISTE DES PROBLEMES POSSIBLES
LE DÉBIT DIMINUE ET/OU LA PRESSION AU MANOMETRE DEPASSE DE 10 PSI (0,7 bars) LA PRESSION D'ORIGINE	LES CYCLES DE NETTOYAGE NECESSAIRES SONT DE PLUS EN PLUS RAPPROCHES	L'EAU DE LA PISCINE NE S'ECLAIRCIT PAS
1. Contrôler et vider les paniers de skimmers et de préfiltre de pompe.	1. Contrôler la présence d'algue dans la piscine et rajouter du désinfectant si nécessaire.	1. Vérifier les niveaux de désinfectant, de Ph et d'alcalinité totale et ajuster si nécessaire.
2. Vérifier si rien ne comprime ou ne bouche les tuyaux d'acciviée et de retard d'eau.	2. Vérifier que le désinfectant et le Ph sont au niveau requis (ajuster si besoin).	2. Assurez-vous que le débit de la filtration est correct.
3. Vérifier s'il n'y a pas une fuite sur le tuyau d'acciviée d'eau (caractérisée par des bulles d'air retournant vers la piscine).	3. Contrôler si la surface du sable ne s'est pas solidifiée ou colmétée (enlever 2 à 3 cm de sable si c'est le cas)	3. Faire fonctinner le filtré plus long-temps.
4. Procéder à un contre-lavage du filtré.		4. Assurez-vous que la vanne est en position "Filter".
		5. Assurez-vous que votre installation est correctement connectée.

REPARATIONS ET MAINTENANCE

ConsulterVote revendeur Hayward.Aucunretour n'est accepté à l'usine sans avoir reçu au préalable l'accord écrit de Hayward Pool Europe.

Si le mauvais fonctionnement persiste ou tout autre défaut de fonctionnement, adressez-vous à votre revendeur-installateur.

Nous vous signalons expressement que HAYWARD n'est pas responsable des dommages causés par ses apparèils, dans la mesure où ces-ci seraient causés par une réparation non conforme, dans la mesure où lors d'un échange de pieces, les pieces d'origine

HAYWARD n'auraient pas ete utilisees, dans la mesure ou la reparation n'aurait pas ete effectuee conformement aux directives HAYWARD ou si les informations de ce guide n'ont pas ete suivies.

Ceci est également valable pour tout ajout de pieces et d'accessoires autres que ceux préconisés par HAYWARD.

CONDITIONS DE GARANTIE :

Tous les produits HAYWARD sont garantis contre tous vices de fabrication ou de matière pendant une période de une année à compter de la date d'achat. Toute demande de garantie devra être complagnée d'une preuve d'achat justifient sa date. Nous vous incitons donc à conserver votre facture.

La garantie HAYWARD est limitée à la réparation ou au remplacement, au besoin d'HAYWARD, des produits défectueux pour autant qu'ils aient subi un employo normal, en accord avec les prescriptions mentionnées dans leur manuel d'utilisation, que le produit n'ait ete modifie d'aucune sorte et utiliseu uniquement avec des composants et des pieces HAYWARD. Les dommages dus au gel et aux attaques d'agents chimiques ne sont pas garantis.

Tous les autres frais (transport, maind'oeuvre...) sont exclus de la garantie. HAYWARD ne pourrait être tenu pour responsable d'aucun dommage direct ou indirect provenant du fonctionnement incorrect d'un produit. Pour faire jour une garantie et demander la réparation ou le remplacement d'un article, adressez vous à votre revendeur. Aucun retour de matériel à notre usine ne sera accepté sans notre accord écrit préalable. Les pieces d'usure ne sont pas couvertes par la garantie.

Produits bénéficiant d'une extension de garantie: cuve en polyéthylène (filtr à sable) 5 ans.
