MANUALE UTENTE 14 m³/h HAYWARD

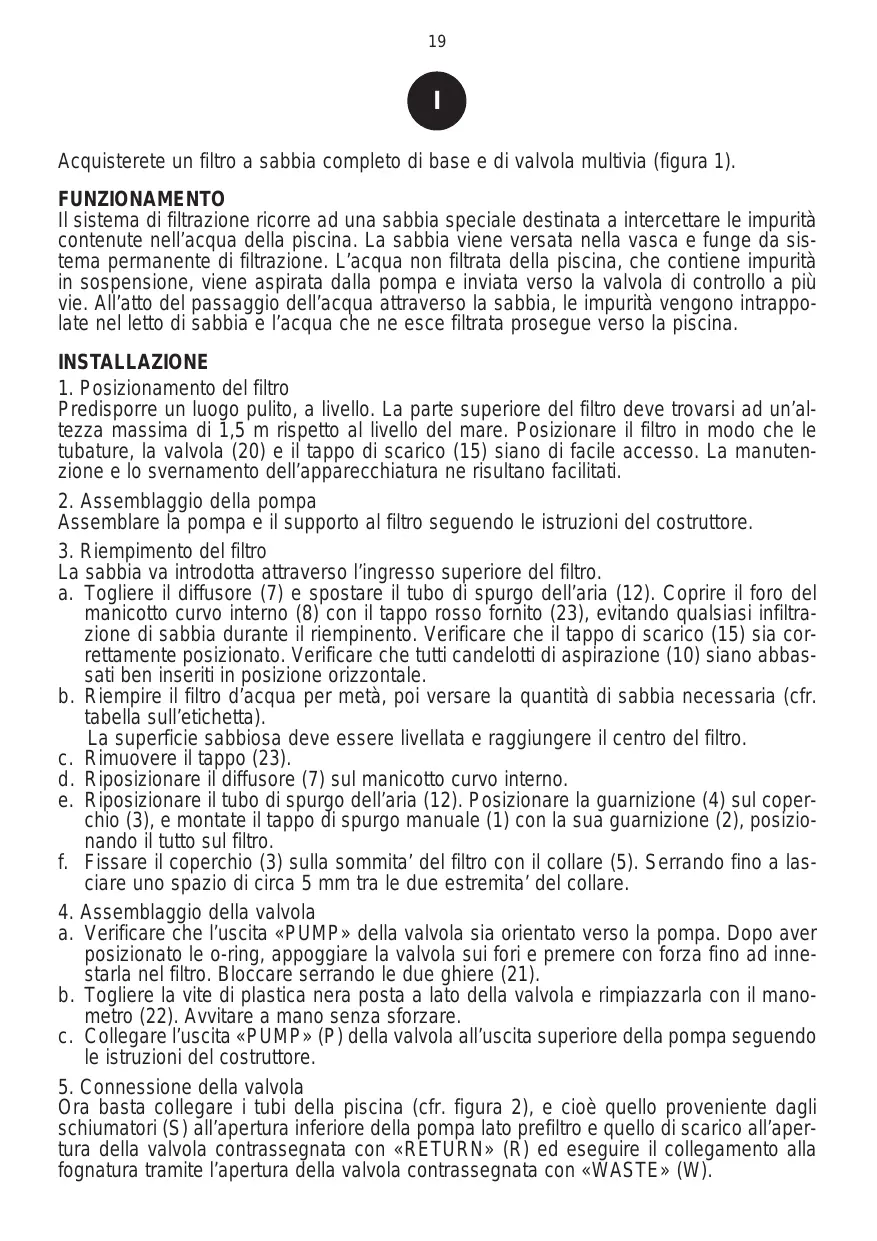

Acquisterete un filtro a sabbia completo di base e di valvola multivia (figura 1).

FUNZIONAMENTO Il sistema di filtrazione ricorre ad una sabbia speciale destinata a intercettare le impurità contenute nell'acqua della piscina. La sabbia viene versata nella vasca e funge da sis- tema permanente di filtrazione. L'acqua non filtrata della piscina, che contiene impurità in sospensione, viene aspirata dalla pompa e inviata verso la valvola di controllo à più vie. All'atto del passaggio dell'acqua attraverso la sabbia, le impurità vengono intrappo- late nel letto di sabbia e l'acqua che ne esce filtrata prosegue verso la piscina.

1. Posizionamento del filtro

Predisporre un luogo pulito, a livello. La parte superiore del filtro deve trovarsi ad un'al- tezza massima di 1,5 m rispetto al livello del mare. Posizionare il filtro in modo che le tubature, la valvola (20) e il tappo di scarico (15) siano di facile accesso. La manuten- zione e lo svernamento dell'apparecchiatura ne risultano facilitati.

2. Assemblaggio della pompa Assemblare là pompa e il supporto al filtro seguendo le istruzioni del costruttore.

3. Riempimento del filtro

La sabbia va introdotta attraverso l'ingresso superiore del filtro.

a. Togliere il diffusore (7) e spostare il tubo di spurgo dell'aria (12). Coprire il foro del manicotto curvo interno (8) con il tappo rosso fornito (23), evitando qualsiasi infiltra- zione di sabbia durante il riempinento. Verificare che il tappo di scarico (15) sia cor- rettamente posizionato. Verificare che tutti candelotti di aspirazione (10) siano abbas- sati ben inseriti in posizione orizzontale.

b. Riempire il filtro d'acqua per meta, poi versare la quantità di sabbia necessaria (cfr.

tabella sull'etichetta). La superficie sabbiosa deve essere livellata e raggiungere il centro del filtro.

. Rimuovere il tappo (23).

. Riposizionare il diffusore (7) sul manicotto curvo interno.

e. Riposizionare il tubo di spurgo dell'aria (12). Posizionare la guarnizione (4) sul coper- chio (3), e montate il tappo di spurgo manuale (1) con la sua guarnizione (2), posizio- nando il tutto sul filtro.

f. Fissare il coperchio (3) sulla sommita' del filtro con il collare (5). Serrando fino a las- ciare uno spazio di circa 5 mm tra le due estremita’ del collare.

4. Assemblaggio della valvola

a. Verificare che l'uscita «PUMP» della valvola sia orientato verso la pompa. Dopo aver posizionato le o-ring, appoggiare la valvola sui fori e premere con forza fino ad inne- Starla nel filtro. Bloccare serrando le due ghiere (21).

b. Togliere la vite di plastica nera posta a lato della valvola e rimpiazzarla con il mano- metro (22). Avvitare a mano senza sforzare.

c. Collegare l'uscita «PUMP » (P) della valvola all'uscita superiore della pompa seguendo le istruzioni del costruttore.

5. Connessione della valvola

Ora basta collegare i tubi della piscina (cfr. figura 2), e cioè quello proveniente dagjli schiumatori (S) all'apertura inferiore della pompa lato prefiltro e quello di scarico all'aper- tura della valvola contrassegnata con «RETURN» (R) ed eseguire il collegamento alla fognatura tramite l'apertura della valvola contrassegnata con «WASTE» (W

6. Procedere all'allacciamento elettrico della pompa seguendo le istruzioni del costrut- tore.

7. Per evitare eventuali perdite, verificare che il tappo di scarico (15) sia correttamente posizionato e tutte le connessioni opportunamente fissate.

Nota 1 : Non sforzare avvitando le ghiere di collegamento nei raccordi della valvola. Nota 2 : Teflonare le filettature maschio.

AVVIAMENTO IMPORTANTE : ARRESTARE LA POMPA PRIMA DI MANOVRARE LA VALVOLA MULTIPLA.

1. Verificare che tutti i raccordi siano ben stretti e che il filtro contenga la quantità giusta di sabbia.

2. Mettere la valvola in posizione «BACKWASH». Abbassare il manico prima di girare.

3. Avviare la pompa seguendo le istruzioni del costruttore. Assicurarsi che l'acqua cir- coli normalmente nel circuito.

ATTENZIONE : tutte le valvole di aspirazione e di scarico devono essere aperte al momento di avviare la pompa, altrimenti si espone l’impianto ad un rischio di danneggiamento della proprietà, di lesioni gravi e di morte.

Quando il flusso dell'acqua si regolarizza si lasci funzionare la pompa per almeno 2 minuti. Questo lavaggio a ritroso à consigliato per espellere le impurità e le parti- celle contenute nella sabbia filtrante.

4. Arrestare la pompa e posizionare la valvola in posizione di risciacquo «RINSE». Ravviare la pompa e far funzionare fino a quando l'acqua non torni ad essere chiara dentro alla cellula di controllo della valvola (1 minuto circa).

5. Arrestare la pompa e porre la valvola in posizione «FILTER». Ravviare la pompa : ini- zia cosi il processo di filtrazione.

Regolare le valvole di ingresso e d'uscita per ottenere il flusso d'acqua desiderato.

6. À questo punto si appunti la pressione rilevata e la posizione della lancetta del mano- metro. Man mano che il filtro funziona le impurità vengono ritenute e la pressione aumenta nel serbatoio del filtro.

Non appena la pressione supera di 10 PSI (0,7 bar o kg/cm:) il valore iniziale (filtro pulito), occorrerà pulire il filtro eseguendo un lavaggio a ritroso.

Nota 1 : Durante la prima depurazione dell'acqua della piscina occorrerà probabilmente eseguire frequenti lavaggi a ritroso del filtro. Le impurità infatti sono inizialmente ingenti.

Nota 2 : Pulire regolarmente i prefiltri della pompa e degli schiumatori per consentire al sistema di filtrazione di funzionare senza inceppi.

Nota 3 : Gliimpianti che includono un riscaldatore o un sistema di pulizia con ugelli o ten- tacoli esterni alle pareti sono sensibilissimi agli sbalzi improvvisi in quanto funzionano à pressione elevata. Ë opportuno che l'impiantista prenda le debite misure per evitare improvvisi sbalzi nell'impianto.

FUNZIONI DELLA VALVOLA E DEL FILTRO (Figura 3)

FILTRO Mettere la valvola in posizione «Filter» per eseguire la filtrazione normale (da 6 à 8 ore al giorno).

LAVAGGIO A CONTROCORRENTE (BACK-WASH)

Per pulire il filtro, quando la pressione supera di 10 PSI (0.7 bars o kg/cm') nere la pres- sione d'avviamento.

Mettere la valvola in posizione «Back-wash». Azionare la pompa finché l'acqua diventi limpida nella spia di controllo. Dopo circa due minuti, fermare la pompa, mettere la val- vola in posizione “Rinse”.

Con la valvola in posizione «RINSE», azionare la pompa per un minuto. Cid consente all'ac- qua carica di impurità dopo il lavaggio controcorrente di scorrere cerso lo scarico e non verso la piscina. Fermare là pompa e mettere la valvola in posizione «FILTER», quindi razionarla.

L'acqua viene evacuata direttamente verso lo scarico senza attraversare il filtro: per abbas- sare il livello d'acqua delle piscina e evacuare direttamente l'acqua molto carica di impu- rità al momento dell'azionamento della spazzola aspiratrice.

RICIRCOLO (RECIRCULATE) L'acqua circola senza attraversare il filtro quando si vuole una rapida ripartizione di prodotti chimici o quando si procede ad una clorazione d'urto.

CHIUSO (CLOSED) Interrompe la circolazione tra il filtro e la pompa. NON UTILIZZARE MAI QUESTA FUN- ZIONE CON LA POMPA IN FUNZIONAMENTO.

PREPARAZIONE ALLA SVERNAMENTO

1. Svuotare completamente il filtro svitando il tappo situato alla sua base. Non rimettere il tappo durante l'inverno.

2. Mettere la magniglia della valvola tra due posizioni.

3. Durante l'inverno, svuotare e proteggere la pompa secondo le istruzioni fornite dal cos- truttore.

ELENCO DEI GUASTI POSSIBILI L'EROGAZIONE DIMINUISCE E/O 1 CICLI DI PULIZIA NECESSARI L'ACQUA DELLA PISCINA NON LA PRESSIONE AL MANOMETRO SONO SEMPRE PIU RAVVICINATI DIVENTA LIMPIDA SUPERA DI 10 PSI (0.7 bars

0 kglcm®) LA PRESSIONE INIZIALE

1. Controllare e vuotare i cestell di | 1. Contrllare la presenza di alghe | 1. Verificare i livell di disinfettante, skimmer e di prefitro della pompa.| nella piscina e se necessario di pH e di alcalinità totale e, se aggiungere un disinfettante. necessario, regolari. 2. Verficare che nulla comprima o otturi le tubazioni di arivo e di | 2. Verfcare che il disinfettante e il pH]. 2. Accertarsi che la portata della rtomo dell'acqua. si trovino ai vel prescrit (se fitrazione sia quella giuste. necessario, regolare)

3. Verificare che non ci siano perdite sulle tubazioni d'arrivo d'acqua | 3. Controllare che la superficie della (caratterizzate da bolle d'aria che | sabbia non si solidiicata o intasata| 4. Accertarsi che la valvola sia in tomano verso là piscina). (in questo caso togliere 2-3 cm di | posizione “Fiter”

Far funzionare il fitro più à lungo.

4. Procedere ad un lavaggio a contro Accertarsi che l'impianto sia corrente del ltro. correttamente collegato.

MANUTENZIONE E RIPARAZIONE Per fruire della garanzia rivolgersi al proprio rivenditore. Nessun materiale rispedito alla fabbrica saré accettato senza previo accordo scritto da parte nostra.Se il cattivo funzionamento persiste o per qual- siasi altro difetto di funzionamento, rivolgetevi al vostro rivenditore - installatore. Vi segnaliamo espres- samente che HAYWARD non è responsabile dei danni causati dai suoi apparecchi, se questi danni sono stati causati da una riparazione non conforme, se in occasione di una sostituzione di pezzi, i pezzi d'origine HAYWARD non sono stat utilizzati, se la riparazione non à stata effettuata conforme- mente alle direttive HAYWARD o se le informazioni di questa guida non sono state seguite.Questo à del pari valido per qualsiasi utlizzazione di pezzi e di accessori altri che quelli raccomandati da HAY- WARD.

CONDIZIONI DI GARANZIA :

Tutt i prodotti Hayward sono garantiti contro tutti vizi de fabbricazione o di materiale per il periodo di un anno à partira dalla data di acquisto. Tutte le richieste di applicazione della garanzia dovranno essere accompagnate da un documento che ne provi la data di acquisto (conservate copia della fat- tura)

Hayward potra' riparare o sostituire, a suo insindacabile guidizio. | materiali o i componenti riconosciuti diffetosi a condizione che siano stat corretamente installati ed utilizzati, secondo le istruzioni fomite, che non abbiano subito modifiche di alcun genere e siano equipaggiati esclusivamente di ricambi e compomenti originali Hayward. | danni provocati dal gelo o da prodotti chimici non sono coperti dalla garanzia.

Tutte le altre spese (trasporti, manodopera, ect...) sono escluse dalla garanzia

Hayward non sara'responsabile in alcun modo di danni dirett o indirett derivati dal non correto funzio- namento di un suo prodotto.

Per attivare la garanzia e richiedere la reparazione o sostituzione di un articolo, consultate il revendi- tore di zona. Nessun reso di materiale sara'accettato senza il nostro preventivo accordo scritto.

Le parti di usura non sono coperte della garanzia

Prodotti coperti da garanzia prolungata : Strutura in poliestere (fltri a sabbia) 5 anno.
