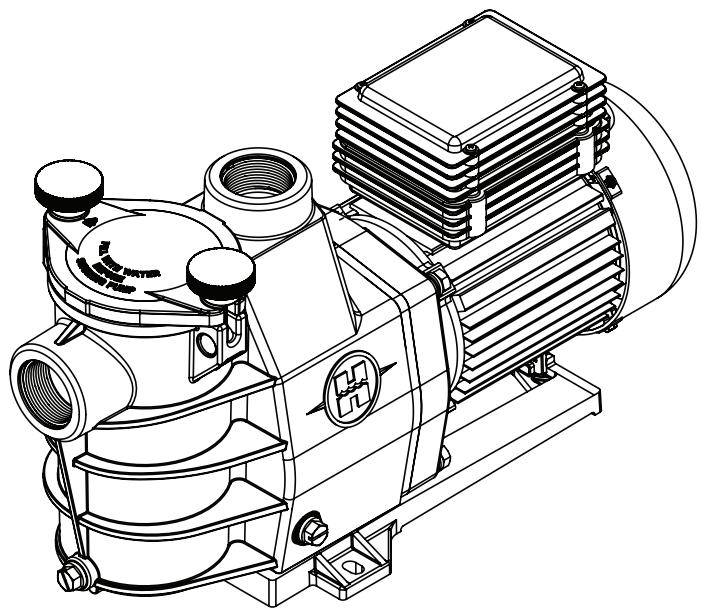

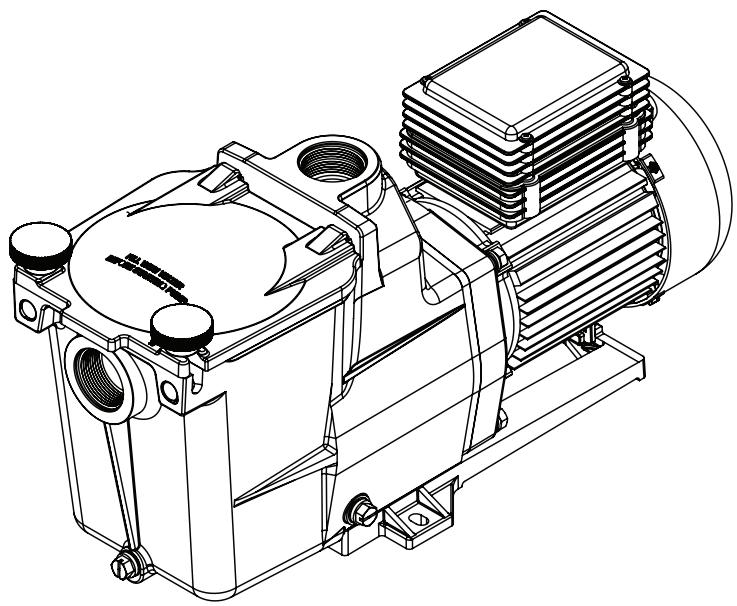

MANUALE UTENTE SUPER PUMP, 19.5 M³/H HAYWARD

O'HAYWARD AVVERTENZA: Rischio elettrico. La mancata À osservanza delle istruzioni pud essere causa di gravi lesioni o morte.

À AVVERTENZA - Prima di aprire il coperchio per effettuare la pulizia del filtro, scollegare completamente la pompa dalla rete di alimentazione principale. À AVVERTENZA - | collegamenti elettrici devono essere effettuati esclu qualificato, nel pieno rispetto della normativa in vigore nel paese di installazione: mente da un professionista autorizzato e

LUX |384-7.702 S2 SK __]STN 33 2000-7-702 NL_[NEN 1010-7-702 SLO |SIST HD 384-7-702.S2 P_JRSIUEE TR_ÎTS IEC 60364-7-702 À AVVERTENZA - Accertarsi che l'unità sia collegata esclusivamente a prese di corrente da 230 VA, dotate di protezione da cortocircuito. La pompa deve essere alimentata da un trasformatore isolato o da interruttore differenziale (RCD) con corrente residua di funzionamento stimata non superiore a 30 mA. À AVVERTENZA - Adottate le dovute precauzioni per evitare che i bambini giochino con l'apparecchio. Evitare di avvicinare le dita e gli oggetti estranei alle aperture e alle parti in movimento. À AVVERTENZA - il motore deve essere adeguatamente messo a terra. Collegare il filo di messa a terra alla vite di terra verde. In caso di unità collegate con cavo di alimentazione, utilizzare prese opportunamente messe a terra. À AVVERTENZA - Utilizzare l'apposita aletta per connettere il motore alle altre parti collegate, tramite un conduttore di dimensioni appropriate ed in conformità ai codici elettrici. À AVVERTENZA - Effettuare i collegamenti elettrici in base allo schema posto sotto il coperchio della morsettiera del motore. Prima di accendere l’apparecchio, verificare che i collegamenti elettrici siano ben serrati ed ermetici. Prima del funzionamento, rimontare tutti i coperchi. À AVVERTENZA - Accertarsi che la tensione di alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che il cavo di alimentazione sia adatto alla potenza e alla corrente della pompa. À AVVERTENZA - Leggere e rispettare tutte le indicazioni contente nel presente manuale o riportate sull’apparecchio. La mancata osservanza delle suddette istruzioni pud causare gravi danni o lesioni. Il presente documento deve essere consegnato al proprietario della piscina e conservato in un luogo sicuro. À AVVERTENZA - L'apparecchio puè essere utilizzato solo da bambini di età uguale o superiore agli otto anni o da persone con ridotte capacità fisiche, sensoriali o mentali che abbiano ricevuto istruzioni appropriate e che abbiano compreso i possibili rischi. | bambini non devono giocare con l’apparecchio. L'uso, la pulizia o la manutenzione dell'apparecchio pu essere effettuata solo da bambini di età superiore agli otto anni e sotto la supervisione di un adulto. Tenere l’apparecchio e il cavo fuori dalla portata dei baml i età inferiore agjli otto anni. À AVVERTENZA - La pompa à previsto per il funzionamento continuativo alla massima temperatura dell’acqua di 35°C. À AVVERTENZA - Utilizzare esclusivamente parti di ricambio originali Hayward. À AVVERTENZA - Se il cavo di alimentazione à danneggiato, procedere alla sua sostituzione contattando il produttore, il rappresentante locale o personale qualificato al fine di evitare ogni rischio per la sicurezza. À AVVERTENZA - Per la disconnessione dalla rete di alimentazione, à necessario integrare nei collegamenti elettrici fissi, in conformità con le leggi vigenti, un interruttore esterno con separazione dei contatti su tutti i poli, che garantisca una separazione totale dalla rete in condizioni di sovratensione categoria III. À AWVERTENZA - Non azionare la pompa per piscina in caso di cavo di alimenta connessione motore danneggiati, che possono dare origine a shock elettrici. alimentazione o l’alloggiamento della scatola di dal tecnico dell'assistenza o altro personale qual ne o alloggiamento della scatola di Al fine di evitare situazioni di pericolo, il cavo di onnessione motore danneggiati devono essere immediatamente sostituiti Icato. À AVVERTENZA - Il motore della pompa per piscina NON è dotato di Sistema di Scarico di Sicurezza sotto Vuoto {SVRS). Il sistema SVRS aiuta a evitare il rischio di annegamento rappresentato dagjli scarichi sottacqua ai quali si pud restare intrappolati. In talune piscine, se una persona blocca lo scarico con il corpo, puè restarvi intrappolata dalla forza di aspirazione. A seconda della configurazione della piscina, il montaggio di un sistema SVRS pub essere richiesto dalle normative locali. UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD Pagina 2 di 6 Pompa Rev. A

OHAYWARD REGISTRAZIONE Grazie per aver scelto Hayward. Il presente manuale contiene importanti informazioni in merito al funzionamento e alla manutenzione del prodotto. Conservare come riferimento. PER REGISTRARE IL PRODOTTO NEL NOSTRO DATABASE, VISITARE IL SITO: http://www.hayward.fr/en/services/register-your-product Inserire le seguenti informazioni per praticità:

6) Numero articolo Numero di serie.

9) Codice postale Paese

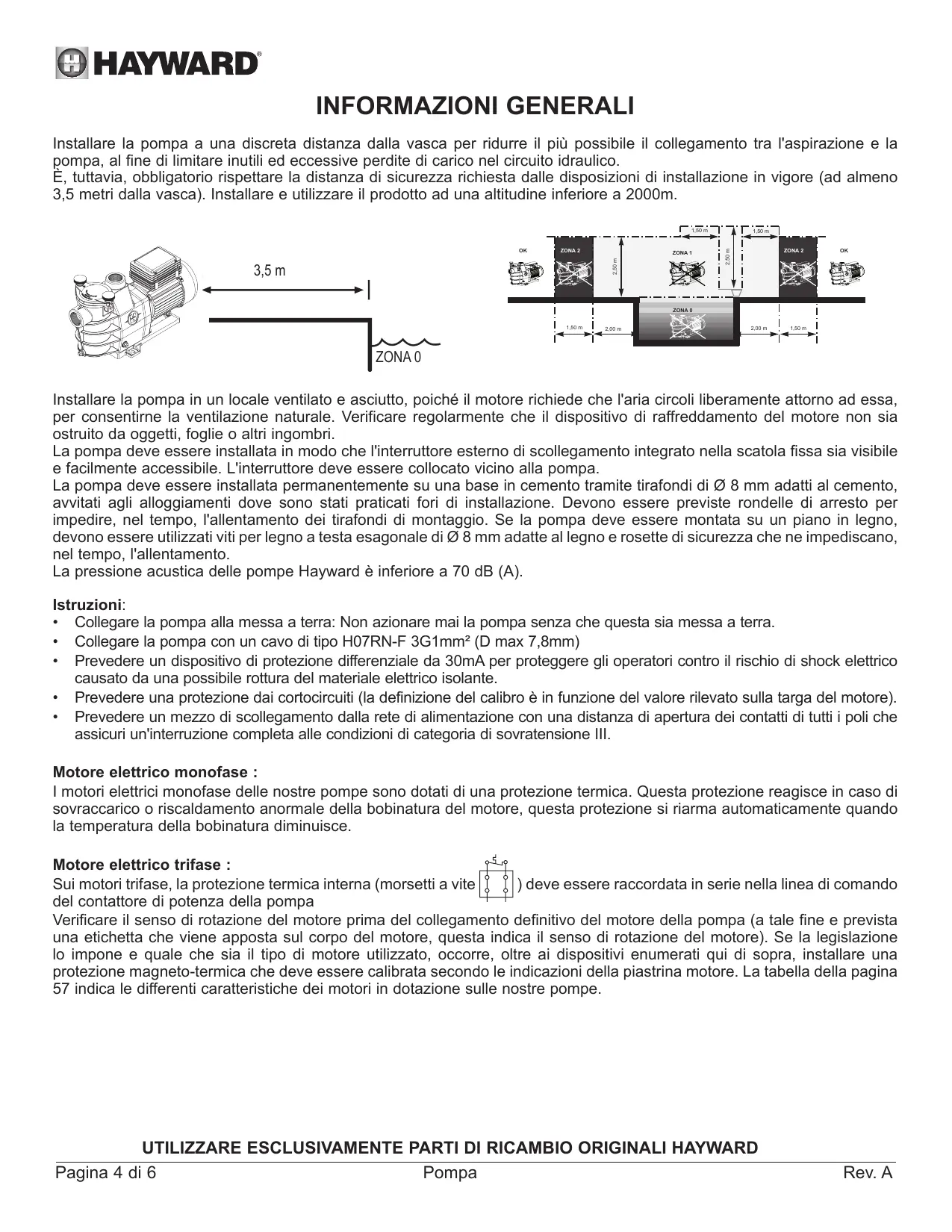

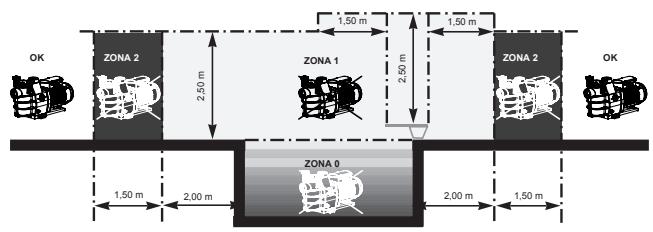

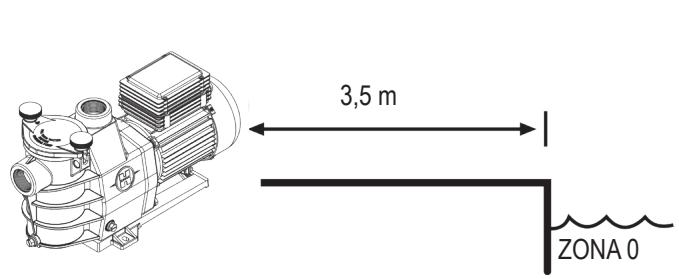

OHAYWARD INFORMAZIONI GENERALI Installare la pompa a una discreta distanza dalla vasca per ridurre il più possibile il collegamento tra l'aspirazione e la pompa, al fine di limitare inutili ed eccessive perdite di carico nel circuito idraulico. Ë, tuttavia, obbligatorio rispettare la distanza di sicurezza richiesta dalle disposizioni di installazione in vigore (ad almeno 3,5 metri dalla vasca). Installare e utilizzare il prodotto ad una altitudine inferiore a 2000m. .: Din À on ï ï ZONAO Installare la pompa in un locale ventilato e asciutto, poiché il motore richiede che l'aria circoli liberamente attorno ad essa, per consentirne la ventilazione naturale. Verificare regolarmente che il dispositivo di raffreddamento del motore non sia ostruito da oggetti, foglie o altri ingombri. La pompa deve essere installata in modo che l'interruttore esterno di scollegamento integrato nella scatola fissa sia visibile e facilmente accessibile. L'interruttore deve essere collocato vicino alla pompa. La pompa deve essere installata permanentemente su una base in cemento tramite tirafondi di @ 8 mm adatti al cemento, avvitati agli alloggiamenti dove sono stati praticati fori di installazione. Devono essere previste rondelle di arresto per impedire, nel tempo, l'allentamento dei tirafondi di montaggio. Se la pompa deve essere montata su un piano in legno, devono essere utilizzati viti per legno a testa esagonale di @ 8 mm adatte al legno e rosette di sicurezza che ne impediscano, nel tempo, l'allentamento. La pressione acustica delle pompe Hayward è inferiore a 70 dB (A). Istruzioni: + Collegare la pompa alla messa a terra: Non azionare mai la pompa senza che questa sia messa a terra. + __ Collegare la pompa con un cavo di tipo HO7RN-F 3G1mm°? (D max 7,8mm) + Prevedere un dispositivo di protezione differenziale da 30mA per proteggere gli operatori contro il rischio di shock elettrico causato da una possibile rottura del materiale elettrico isolante. + Prevedere una protezione dai cortocircuiti (la definizione del calibro à in funzione del valore rilevato sulla targa del motore). + __Prevedere un mezzo di scollegamento dalla rete di alimentazione con una distanza di apertura dei contatti di tutti i poli che assicuri un'interruzione completa alle condizioni di categoria di sovratensione III. Motore elettrico monofase : 1 motori elettrici monofase delle nostre pompe sono dotati di una protezione termica. Questa protezione reagisce in caso di sovraccarico o riscaldamento anormale della bobinatura del motore, questa protezione si riarma automaticamente quando la temperatura della bobinatura diminuisce. Motore elettrico trifase : Sui motori trifase, la protezione termica interna (morsetti a vite ) deve essere raccordata in serie nella linea di comando del contattore di potenza della pompa Verificare il senso di rotazione del motore prima del collegamento definitivo del motore della pompa (a tale fine e prevista una etichetta che viene apposta sul corpo del motore, questa indica il senso di rotazione del motore). Se la legislazione lo impone e quale che sia il tipo di motore utilizzato, occorre, oltre ai dispositivi enumerati qui di sopra, installare una protezione magneto-termica che deve essere calibrata secondo le indicazioni della piastrina motore. La tabella della pagina 57 indica le differenti caratteristiche dei motori in dotazione sulle nostre pompe. UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD Pagina 4 di 6 Pompa Rev. A

OHAYWARD Collegamento elettrico: Verificare che la funzione d’alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che la sezione e la lunghezza del cavo d’alimentazione sia adatta alla potenza ed intensità della pompa. Tutti i raccordi elettrici della pompa ed anche le eventuali modifiche del cavo d’alimentazione devono essere realizzati da operatori professionisti e qualificati del settore, per evitare qualsiasi eventuale pericolo. Per realizzare dei collegamenti elettrici, fare riferimento allo schema che figura sotto il coperchio della piastra dei morsetti del motore. Verificare correttamente il motore e la tenuta dei collegamenti elettrici prima di collegare alla rete elettrica. L'eventuale precablaggio, in dotazione su alcune delle nostre pompe, deve essere tolto al momento del collegamento definitivo della pompa all'alimentazione elettrica. In effetti, questa prefornitura e utilizzata solo per i test in fabbrica durante a fase di fabbricazione. INSTALLAZIONE Installare la pompa da piscina limitando al massimo le perdite di carico e rispettando la distanza di sicurezza di almeno 3,5 m tra la pompa e la piscina come precisato nella normativa di installazione. La condotta di aspirazione deve essere installata con una lieve pendenza ascendente verso l'asse della pompa. Assicurarsi che i collegamenti siano ben serrati e stagni. Tuttavia, evitare di bloccare queste tubature in modo esagerato. Per le materie plastiche, assicurare la tenuta esclusivamente con Teflon. Il tubo di aspirazione avrà un diametro uguale o superiore a quello di scarico. Evitare l'installazione in luoghi non ventilati o umidi. Il motore richiede che l'aria di raffreddamento possa circolare liberamente. IMPORTANTE: Verificare il senso di rotazione prima del collegamento definitivo del motore. ISTRUZIONI DI AVVIO E DI ADESCAMENTO: Riempire di acqua il corpo del prefiltro fino al livello del tubo di aspirazione. Non azionare mai la pompa senz'acqua, poiché l'acqua è necessaria al raffreddamento e alla lubrificazione dell'otturatore meccanico. Aprire tutte le valvole delle condotte di aspirazione e di scarico, nonché lo scarico d'aria del filtro, se presente. (Tutta l'aria presente nelle condotte di aspirazione dovrà essere eliminata). Avviare il gruppo e attendere un lasso di tempo ragionevole per l'adescamento. Cinque minuti non sono un lasso di tempo esagerato per adescare (tale adescamento dipende dall'altezza di aspirazione e dalla lunghezza del tubo di aspirazione). Se la pompa non si avvia o non adesca, consultare la Guida alla risoluzione dei problemi. MANUTENZIONE 1. Scollegare completamente la pompa dalla rete di alimentazione prima di aprire il coperchio e pulire il prefiltro. Pulire regolarmente il cesto del prefiltro, facendo attenzione a non urtare il cesto. Controllare la guarnizione del coperchio del prefiltro e sostituirla se necessario. . L'asse del motore à montato su cuscinetti autolubrificanti che non necessitano di ulteriore lubrificazione. . Tenere il motore pulito e asciutto e assicurarsi che gli orifizi di ventilazione non siano ostruiti. . Occasionalmente si pud verificare una fuga nell'otturatore meccanico, che dovrà essere sostituito. Puoi sostituirlo preventivamente ogni due anni. 5. Ad eccezione della pulizia della piscina, tutte le operazioni di riparazione, cura o manutenzione devono essere effettuate esclusivamente da un agente autorizzato Hayward o da personale qualificato. BON STOCCAGGIO

1. Svuotare la pompa rimuovendo tutti i tappi di svuotamento e conservandoli nel cesto del prefiltro.

2. Scollegare la pompa, rimuovere i raccordi delle tubature e conservare il gruppo completo in un luogo asciutto e aerato o adottare la seguente precauzione: scollegare la pompa, rimuovere i 4 bulloni di fissaggio del corpo della pompa al supporto del motore e conservare il tutto in un luogo asciutto e aerato. Proteggere il corpo della pompa e del prefiltro NOTA: Prima di rimettere in uso la pompa, pulire tutte le parti interne rimuovendo polvere, incrostazioni, ecc. UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD Pagina 5 di 6 Pompa Rev. A

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

A) Il motore non si avvia

1. Verificare i collegamenti elettrici, gli interruttori o relè e gli interruttori di corrente o fusibili.

2. Assicurarsi manualmente della libera rotazione del motore.

B) Il motore si arresta, verificare

1. Cavi, collegamenti, relè, ecc.

2. La caduta di tensione del motore (spesso causata da cavi troppo deboli).

3. Che non si sia verificato alcun inceppamento o sovraccarico (attraverso la lettura dell'amperaggio assorbito).

NOTA: I! motore della pompa è dotato di una protezione termica che, in caso di sovraccarico, interromperà automaticamente il circuito, evitando che il motore si deteriori. Tale disinnesto à causato da condizioni anormali di utilizzo che à necessario verificare e correggere. Il motore si riavvierà senza alcun intervento dal momento in cui le normali condizioni di funzionamento saranno ripristinate. C) Il motore borbotta ma non si avvia, verificare se: è stata interrotta una fase; il condensatore à deteriorato. D) La pompa non adesca 1. Assicurarsi che il corpo del prefiltro sia ben riempito d'acqua, che la guarnizione del coperchio sia pulita e ben posizionata e che non sia possibile alcun ingresso di aria. Se necessario, stringere di nuovo le viti di bloccaggio del coperchio. 2. Assicurarsi che tutte le valvole di aspirazione e di scarico siano aperte e non ostruite, e che tutte le bocche di aspirazione della piscina siano completamente immerse.

3. Verificare se la pompa aspira innescando l'aspirazione il più vicino possibile alla pompa stessa:

a) se la pompa non aspira nonostante un riempimento sufficiente in termini di acqua di adescamento

1. Stringere di nuovo la bulloneria della tubatura del lato di aspirazione.

2. Verificare la tensione per assicurarsi che la pompa gjiri alla velocità adeguata.

3. Aprire la pompa e verificare che non ci sia nulla che ne ostruisca l'interno.

4. Sostituire l'otturatore meccanico.

b) Se la pompa aspira normalmente, verificare la condotta di aspirazione e il prefiltro che potrebbero essere ostruiti o causare l'ingresso di aria. E) Abbassamenti di flusso verificare 1. Che non vi siano ingorghi ne costrizioni nei condotti di aspirazione o nel prefiltro. Che il diametro dei condotti non sia insufficiente. 2. Che non vi siano ingorghi ne costrizioni nei condotti di scarico o nei filtri (in tal caso, il manometro di scarico accuserà un elevato innalzamento della pressione). 3. Che non vi siano immissioni d’aria in aspirazione (in tal caso, l’acqua conterrà bolle d’aria in scarico o attraverso il coperchio del prefiltro).

4. Che la pompa non funzioni a velocità ridotta (abbassamento di tensione).

1. Se l'ingresso o la presenza di aria in aspirazione provoca scoppiettii sordi nella pompa.

2. Se non è evidente alcuna cavitazione causata da un diametro insufficiente o da un restringimento della condotta

di aspirazione. Allo stesso modo, una condotta sovradimensionata in fase di scarico pud causare tale cavitazione. Utilizzare tubature adeguate o drenare le condotte, se necessario. Se si percepiscono vibrazioni causate da un montaggio scorretto. . Se un corpo estraneo si trova nel corpo della pompa. . Se i cuscinetti del motore sono inceppati a causa di un gioco troppo elevato, della ruggine o di un surriscaldamento prolungato. CENT UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD Pagina 6 di 6 Pompa Rev. A

OHAYWARD GARANZIA LIMITATA Tutti i prodotti HAYWARD sono garantiti contro i difetti di produzione o i difetti sul materiale per un periodo di 2 anni dalla data d'acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere accompagnata da una prova d'acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale. HAYWARD si riserva la scelta se riparare o sostituire i prodotti difettosi a condizione che questi siano stati utilizzati secondo le istruzioni riportate nel manuale d’uso, non siano stati modificati e non presentino parti e componenti non originali. La presente garanzia non copre i danni dovuti al gelo o all'azione di prodotti chimici. Ogni altro costo (trasporto, manodopera, ecc.) à escluso dalla presente garanzia. HAYWARD non è da ritenersi responsabile per qualsiasi danno, diretto o indiretto, derivante da un'installazione non corretta, da collega- menti erronei o da un uso improprio del prodotto. Per usufruire della presente garanzia e richiedere un intervento di riparazione o sostituzione di un articolo, contattare il proprio rivenditore. Nessun prodotto puè essere rinviato direttamente in fabbrica senza la nostra preliminare autorizzazione. Le parti usurabili non sono coperte da garanzia.
