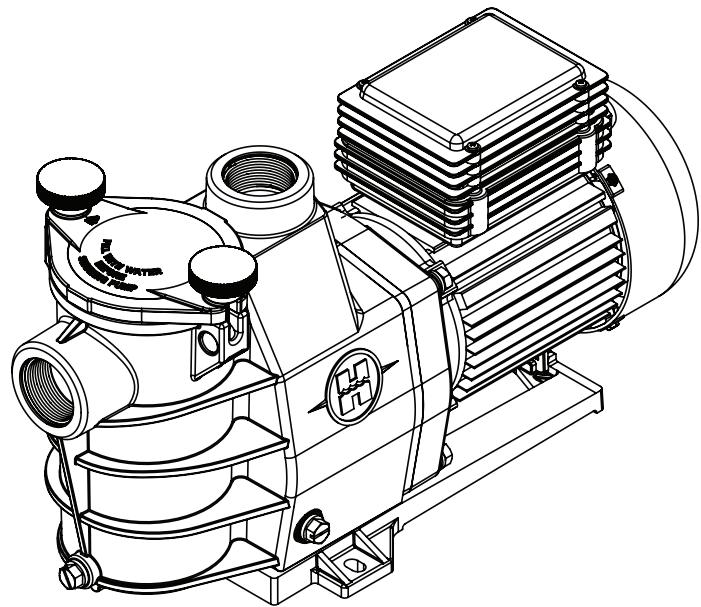

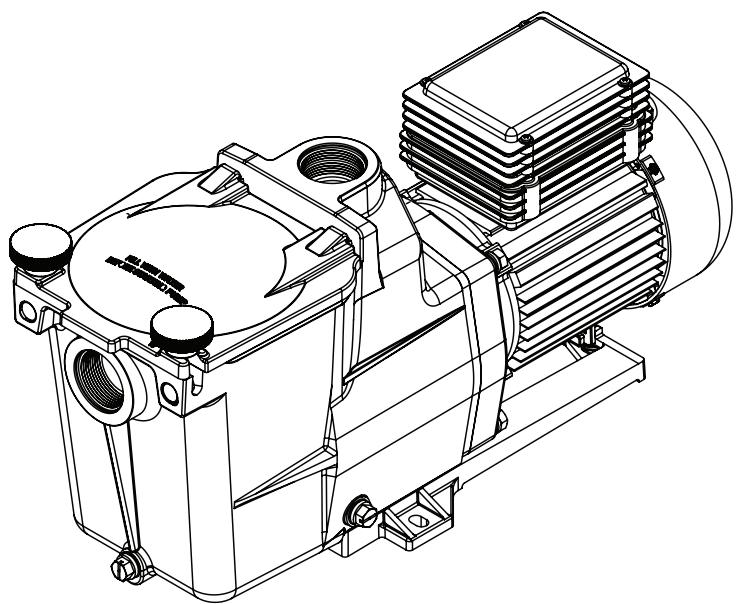

GEBRUIKSAANWIJZING SUPER PUMP, 19.5 M³/H HAYWARD

# des blessures graves, voire un danger de mort. APPAREIL DESTINÉ AUX PISCINES

À ATTENTION - Débranchez totalement la pompe de l'alimentation secteur avant d'ouvrir le couvercle et de nettoyer le filtre.

À ATTENTION - Toute installation électrique de pompe de piscine nécessite d'être réalisée dans les règles de l'art et conformément aux normes en vigueur:

F_JNFC 15-100 GB _|BS7671:1992

À ATTENTION - Le moteur doit être convenablement relié à la terre. Branchez le conducteur de mise à la terre sur la vis de mise à la terre, de couleur verte, et utilisez une prise de courant à contact de mise à la terre appropriée pour les appareils à connexion par câbles.

À ATTENTION - Utilisez une patte de raccordement pour raccorder le moteur aux autres parties liées à la masse, en utilisant un conducteur de dimensions appropriées, conformément au code de l'électricité.

À ATTENTION - Pendant l'établissement des connexions électriques, consultez le diagramme qui se trouve sous le couvercle du boîtier de connexions du moteur. Assurez-vous que les connexions électriques sont étanches et imperméables avant de mettre l'appareil en marche. Remettez tous les couvercles en place avant d'utiliser lapparei

À ATTENTION - Vérifiez que la tension d'alimentation requise pour le moteur correspond bien à celle du réseau de distribution et que les câbles d'alimentation sont adaptés à la puissance et au courant de la pompe.

À ATTENTION - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait être à l'origine de blessures.

Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

À ATTENTION - L'utilisation, le nettoyage ou la maintenance de l'appareil par des enfants d'au moins huit ans où

par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d'expérience ou de savoir- faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adéquate d’un adulte responsable afin d'assurer une manipulation en toute sécurité et d'éviter tout risque de danger. Cet appareil doit rester hors de portée des enfants.

À ATTENTION - La pompe est prévue pour un fonctionnement continu à une température d'eau maximale de 35°C.

À ATTENTION - N'utilisez que des pièces détachées d'origine Hayward.

À ATTENTION - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire, afin d'éviter un danger.

À ATTENTION - Pour débrancher la pompe de l'alimentation secteur, un interrupteur extérieur avec une séparation de contact sur tous les pôles assurant une déconnexion totale en cas de surtension, catégorie III, doit être intégré dans le boi fixe, conformément aux règles applicables aux câblages.

À ATTENTION - La pompe de la piscine ne doit jamais être mise en marche si le cordon d'alimentation ou le carter du boîtier de commande du moteur est endommagé, sous peine de provoquer un choc électrique. Un cordon d'alimentation ou un boîtier de commande du moteur endommagé doit immédiatement être remplacé par un technicien agréé ou une personne qualifiée afin d’écarter tout danger.

À ATTENTION - Ce moteur n’est PAS équipé d'un SVRS (Système de Sécurité Antiplaquage). Le SVRS aide à empêcher les noyades, lorsque des personnes se trouvent plaquées sur les bouches d’évacuations, sous la surface de l’eau. Dans certaines configurations de piscine, si le corps d’une personne bouche l'évacuation, cette personne risque d’être prise au piège par l'aspiration. Selon la configuration de votre piscine, la réglementation locale peut exiger l'installation d’un SVRS.

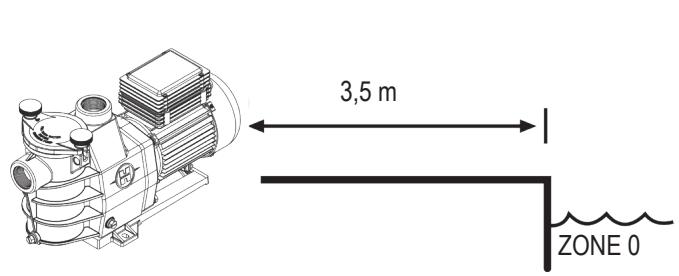

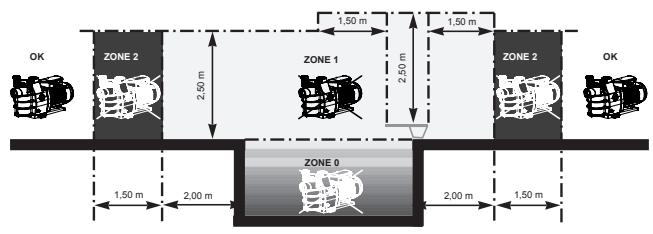

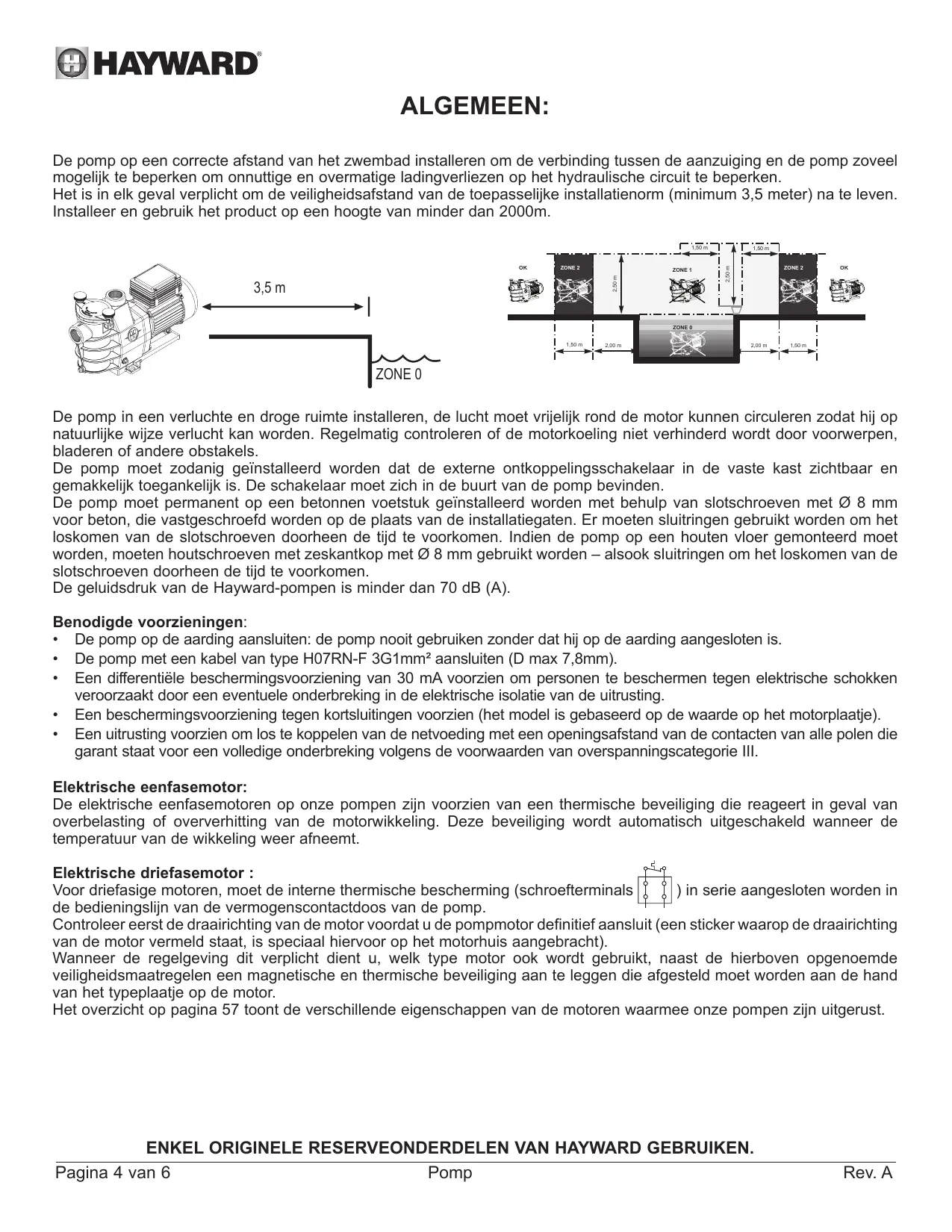

(3.5 mètres minimum pour respecter la norme NF C 15-100). Installer et utiliser le produit à une altitude inférieur à 2000m

La pompe doit être installée en permanence sur un socle en béton grâce à des tire-fonds de S 8 mm adaptés au béton, vissés aux emplacements où des trous d'implantation ont été réalisés. Des rondelles d'arrêt doivent être prévues pour empêcher tout desserrement des tire-fonds de montage avec le temps. Si la pompe doit être montée sur un plancher en bois, des vis à bois à tête hexagonale de 8 mm adaptées pour le bois doivent être utilisées — ainsi que des rondelles freins destinées à empêcher tout desserrement dans le temps.

La pression acoustique des pompes Hayward est inférieure à 70 dB (A).

Dispositions nécessaires:

+ Prévoir un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l'isolation électrique de l'équipement.

+__ Prévoir une protection contre les courts circuits (la définition du calibre est faite en fonction de la valeur relevée sur la plaque du moteur).

+ Prévoir un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtension III.

Moteur électrique Monophasé :

Si la réglementation l'impose et quel que soit le type de moteur utilisé, il faut en plus des dispositifs énumérés ci-dessus, installer une protection magnéto-thermique qui doit être calibrée selon les indications de la plaque moteur.

Le tableau en page 57 donne les différentes caractéristiques des moteurs qui équipent nos pompes.

être réalisés par un professionnel qualifié afin d'éviter tout danger. Pour réaliser ces raccordements électriques, se reporter au schéma qui figure sous le couvercle de la plaque a bornes du moteur.

Bien vérifier le serrage et l'étanchéité des connexions électriques avant la mise sous tension.

Le pré-câblage éventuel qui équipe certaines de nos pompes doit être retiré lors du raccordement définitif de la pompe

à l'alimentation électrique. En effet ce pré équipement n'est utilisé que pour les tests en usine pendant les phases de fabrication.

INSTALLATION Installer la pompe de la piscine en limitant au maximum les pertes de charges tout en respectant les conditions d'éloignement,

3,5 m minimum entre celle-ci et la piscine comme précisé dans la norme d'installation NF C 15-100. La conduite d'aspiration doit être installée avec une faible pente ascendante vers l'axe de la pompe. S'assurer que les raccords soient bien serrés et étanches. Toutefois, éviter de bloquer ces tuyauteries d'une façon exagérée. Pour les matières plastiques, assurer l'étanchéité avec du Téflon uniquement. Le tuyau d'aspiration aura un diamètre plus grand ou au moins égal a celui du refoulement. Éviter des emplacements non ventilés ou humides. Le moteur exige que l'air de refroidissement puisse circuler librement.

IMPORTANT : Vérifier le sens de rotation avant le raccordement définitif du moteur.

INSTRUCTIONS DE DÉMARRAGE ET D'AMORÇAGE : Remplir d'eau le corps du pré-filtre jusqu'au niveau du tuyau d'aspiration. Ne jamais faire fonctionner la pompe sans eau, cette eau étant nécessaire au refroidissement et a la lubrification de l’obturateur mécanique. Ouvrir toutes les vannes des conduites d'aspiration et de refoulement, de même que la purge d'air du filtre s’il en est pourvu. (Toute présence d'air dans les conduites d'aspiration devra être éliminée).

Démarrer le groupe et attendre un temps raisonnable pour l'amorçage. Cinq minutes n’est pas un laps de temps exagéré pour amorcer (cet amorçage dépend de la hauteur d'aspiration et de la longueur du tuyau d'aspiration). Si la pompe ne démarre pas ou ne s’amorce pas voir le guide de recherche des pannes.

1. Débranchez totalement la pompe de l'alimentation secteur avant d'ouvrir le couvercle et de nettoyer le pré-filtre. Nettoyer le panier du pré-filtre régulièrement, ne pas frapper sur le panier pour le nettoyer. Vérifier le joint du couvercle du pré-filtre et le remplacer si nécessaire.

. Garder le moteur propre et sec et s'assurer que les orifices de ventilation soient libres de toute obstruction.

. Occasionnellement l’obturateur mécanique peut accuser une fuite et devra alors être remplacé. Vous pouvez le remplacer préventivement tous les deux ans.

. Al’exception du nettoyage de la piscine, toutes les opérations de réparation, d'entretien ou de maintenance doivent être impérativement effectuées par un agent agréé par Hayward ou une personne qualifiée.

NOTE : Avant de remettre la pompe en service, nettoyer toutes les parties internes en enlevant la poussière, le tartre, etc.

B) Le moteur s’arrête, vérifier

1. Les câbles, connections, relais, etc.

D) La pompe ne s’amorce pas 1. S'assurer que le corps du pré-filtre est bien rempli d'eau, que le joint du couvercle est propre et bien positionné et qu'aucune entrée d'air n’est possible. Au besoin, resserrer les vis de blocage de couvercle. 2. S'assurer que toutes les vannes d'aspiration et de refoulement sont ouvertes et non obstruées, et que toutes les bouches d'aspiration de la piscine sont entièrement immergées. 3. Vérifier si la pompe aspire en dégageant l'aspiration le plus près possible de la pompe: a) si la pompe n’aspire pas malgré un remplissage suffisant en eau d'amorçage 1. Resserrer les boulons et accessoires de tuyauterie du côté aspiration. 2. Vérifier la tension pour s'assurer que la pompe tourne à la bonne vitesse. 3. Ouvrir la pompe et vérifier que rien n’obstrue à l’intérieur, 4. Remplacer l'obturateur mécanique. b) Si la pompe aspire normalement, vérifier la conduite d'aspiration et le pré-filtre qui pourraient être bouchés ou occasionner des prises d'air.

E) Chutes de débit, généralement vérifier :

1. Si aucun engorgement ou restriction n'apparaît dans les conduites d'aspiration ou dans le préfiltre et si le diamètre des conduites n’est pas insuffisant.

2. Si aucun engorgement ou restriction n'apparaît dans les conduites de refoulement ou dans les filtres (dans ce cas, le manomètre de refoulement accusera une très forte hausse de pression).

3. Si aucune prise d’air n'existe a l'aspiration (dans ce cas, vérifier l'absence de bulles d’air au refoulement ou au travers du couvercle du préfiltre).

4. Si la pompe fonctionne a trop faible vitesse (chute de tension).

F) Pompe bruyante, vérifier

. Si aucun corps étranger ne se trouve dans le corps de la pompe.

. Siles roulements du moteur ne sont pas grippés par un jeu trop important, par la rouille ou par une surchauffe prolongée.

3. Comprobar si la bomba aspira liberando la aspiracién lo mâs cerca posible de la bomba a) si la bomba no aspira a pesar de un llenado suficiente en agua de cebado

1. Apretar los pernos y accesorios de tuberia del lado aspiracién. 2. Comprobar la tensién para asegurarse de que la bomba gira a buena velocidad. 3. Abrir la bomba y comprobar que nada obstruya el interior, 4. Reemplazar el obturador mecénico b) Si la bomba aspira normalmente, comprobar el conducto de aspiracién y el prefiltro que podrian estar obstruidos u ocasionar tomas de aire.

E) Disminucién del caudal: En este caso verificar:

Les pièces d'usure ne sont pas couvertes par la garantie.

LIMITED WARRANTY AI HAYWARD products are covered for manufacturing defects or material defects for a warranty period of 2 years as of date of purchases. Any warranty claim should be accompanied by evidence of purchase, indicating date of purchase. We would therefore advise you to keep your invoice.
