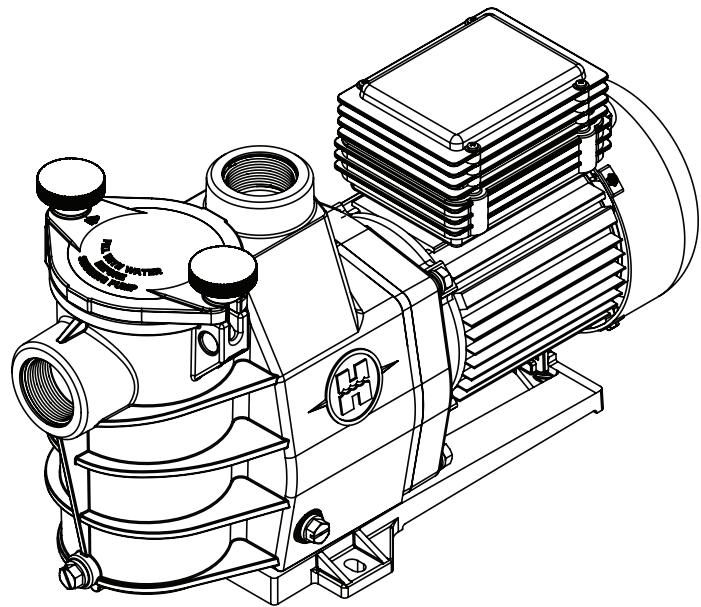

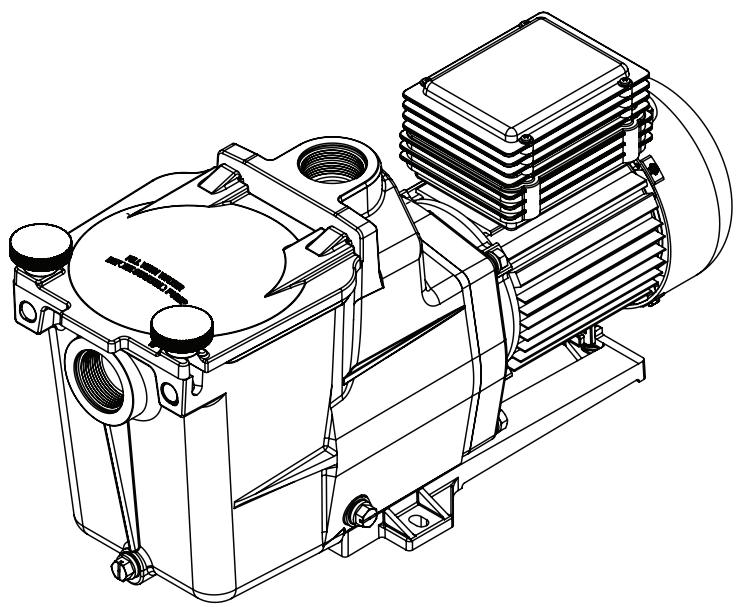

SUPER PUMP, 11 M³/H - Pompe de piscine HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de piscine
Débit	11 m³/h
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Longueur : 60 cm, Largeur : 40 cm, Hauteur : 40 cm
Poids	15 kg
Compatibilités	Compatible avec la plupart des systèmes de filtration de piscine
Puissance	0,75 CV (environ 0,55 kW)
Fonctions principales	Circulation de l'eau, filtration, nettoyage de la piscine
Entretien et nettoyage	Vérifier régulièrement le préfiltre, nettoyer les paniers et les joints
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Idéale pour les piscines jusqu'à 50 m³, garantie de 2 ans

FOIRE AUX QUESTIONS - SUPER PUMP, 11 M³/H HAYWARD

Pourquoi ma pompe HAYWARD SUPER PUMP ne démarre-t-elle pas ?

Vérifiez que la pompe est correctement alimentée en électricité. Assurez-vous que le disjoncteur n'est pas déclenché et que les connexions électriques sont sécurisées.

Comment puis-je nettoyer le préfiltre de ma pompe ?

Pour nettoyer le préfiltre, éteignez la pompe, retirez le couvercle du préfiltre, enlevez le panier et rincez-le sous l'eau courante. Assurez-vous de remettre le tout en place correctement avant de redémarrer la pompe.

Quel est le débit maximum de la HAYWARD SUPER PUMP ?

Le débit maximum de la HAYWARD SUPER PUMP est de 11 m³/h.

Comment puis-je réduire le bruit de fonctionnement de ma pompe ?

Vérifiez que la pompe est installée sur une surface plane et stable. Si le bruit persiste, envisagez d'utiliser des supports en caoutchouc pour absorber les vibrations ou vérifiez l'état des roulements.

Que faire si ma pompe surchauffe ?

Si la pompe surchauffe, arrêtez-la immédiatement et vérifiez le niveau d'eau dans la piscine. Assurez-vous également que le préfiltre n'est pas obstrué et que le circuit de refroidissement est en bon état.

À quelle fréquence dois-je vérifier et entretenir ma pompe ?

Il est recommandé de vérifier et d'entretenir votre pompe au moins une fois par mois, en nettoyant le préfiltre et en vérifiant les connexions électriques.

Comment savoir si ma pompe a une fuite ?

Surveillez les signes d'eau autour de la pompe et vérifiez les joints et les raccords pour détecter toute humidité. Si vous remarquez des fuites, il peut être nécessaire de remplacer les joints ou les raccords défectueux.

Puis-je utiliser la pompe HAYWARD SUPER PUMP pour une piscine hors-sol ?

Oui, la HAYWARD SUPER PUMP peut être utilisée pour des piscines hors-sol, mais assurez-vous que la pompe est adaptée à la taille de votre piscine et à votre système de filtration.

Quelle est la garantie de la HAYWARD SUPER PUMP ?

La HAYWARD SUPER PUMP est généralement livrée avec une garantie de 2 ans, mais vérifiez les détails spécifiques de la garantie auprès de votre revendeur.

MODE D'EMPLOI SUPER PUMP, 11 M³/H HAYWARD

ATTENTION: Danger Électrique. Le non respect des instructions suivantes risque de vous exposer à des blessures graves, voir un danger de mort.

APPAREIL DESTINÉ AUX PISCINES

ATTENTION - Debranchez totallyment la pompe de l'alimentation secteur avant d'ouvrir le couvercle et de nettoyer le filtrre.
ATTENTION - Toute installation electrique de pompe de piscine necessite d'être realization dans les regles de l'art et conformement aux normes en vigueur:

F	NF C 15-100		GB	BS7671:1992
D	DIN VDE 0100-702		EW	EVHS-HD 384-7-702
A	ÖVE 8001-4-702		H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P	RSIUEE		TR	TS IEC 60364-7-702

ATTENTION - Verifiez que la machine est branchée sur une prise 230V protégée contre les courts-circuits. La pompe doit également être alimentee par l'intermediaire d'un transformateur d'isolement ou d'un appeareil de courant résiduel (RCD) dont le courant résiduel nominal de fonctionnement ne depasse pas 30mA .
ATTENTION - Veiliez à ce que les enfants ne puissant pas jouer avec l'appareil. Veiliez à placer vos doigts loin des ouvertures et des parties mobiles, et à empêcher tout objet étranger de pénétrer dans l'appareil.
ATTENTION - Le moteur doit être convenablement relié à la terre. Branchez le conducteur de mise à la terre sur la vis de mise à la terre, de couleur verte, et utilisez une prise de courant à contact de mise à la terre appropriée pour les apparêls à connexion par câbles.
ATTENTION - Utilisez une patte de raccordement pour raccorder le moteur aux autres parties liées à la masse, en utilisant un conducteur de dimensions appropriées, conformément au code de l'électricité.
ATTENTION - Pendant l'établissement des connexions électriques, consultez le diagramme qui se trouve sous le couvercle du boitier de connexions du moteur. Assurez-vous que les connexions électriques sont étanches et imperméables avant demettre l'appareil en marche. Remettez tous les couvercles en place avant d'utiliser l'appareil.
ATTENTION - Verifiez que la tension d'alimentation requise pour le moteur correspond bien à celle du réseau de distribution et que les cables d'alimentation sont adaptés à la puissance et au courant de la pompe.
ATTENTION - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait etre a l'origine de blessures.

Ce document doit être remis à tout utiliser de piscine qui le conservera en lieu sûr.

ATTENTION - L'utilisation, le nettoyage ou la maintenance de l'appareil par des enfants d'au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d'expérience ou de savoir-faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adequate d'un adulte responsable afin d'assurer une manipulation en toute sécurité et d'éviter tout risque de danger. Cet apparéil doit rester hors de portée des enfants.
ATTENTION - La pompe est prevue pour un fonctionnement continu a une tempere d'eau maximale de 35^
ATTENTION - N'utilisez que des pieces détachées d'origine Hayward.
ATTENTION - Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire, afin d'éviter un danger.
ATTENTION - Pour débrancher la pompe de l'alimentation secteur, un interrupteur extérieur avec une séparation de contact sur tous les pôles assurant une déconnexion totale en cas de surtension, catégorie III, doit être intégré dans le boîtier fixe, conformément aux règles applicables aux câblages.
ATTENTION - La pompe de la piscine ne doit jamais etre mise en marche si le cordon d'alimentation ou le carter du boitier de commande du moteur est endommagé, sous peine de provoquer un chic électrique. Un cordon d'alimentation ou un boitier de commande du moteur endommagé doit immidiatement etre remplace par un technicien agree ou une personne qualifiée afin d'écarter tout danger.
ATTENTION - Ce moteur n'est PAS equipe d'un SVRS (Système de Sécurité Antiplaquage). Le SVRS aide à empêcher les noyades, lorsque des personnes se trouvent plaquées sur les bouches d'évacuations, sous la surface de l'eau. Dans certaines configurations de piscine, si le corps d'une personne bouche l'évacuation, cette personne risque d'être prise au piège par l'aspiration. Selon la configuration de votre piscine, la règlementation locale peut exiger l'installation d'un SVRS.

N'UTILISEZ QUE DES PIECES DÉTACHÉES D'ORIGINE HAYWARD

ENREGISTREMENT

Hayward you remercie vivement pour l'achat de ce produit. Ce manuel contient des informations importantes relatives au fonctionnement et à l'entretien de votre produit. Le conserver pour vous y reportez ultérieurement.

POUR ENREGISTER RÉTRE PRODUIT, RENDEZ-VOUS SUR:

www.hayward.fr/fr/espace-services/enregistrez-vote-produit

Pour votre information

Enregistrer les informations suivantes pour reférence ultérieure, le cas échéant :

1) Date d'achat
2) Nom
3) Adresse
4) Code postal
5) Courriel
6) Numéro partie __ Numéro de série ____
7) Distributeur
8) Adresse
9) Code postal Pays

Remarque

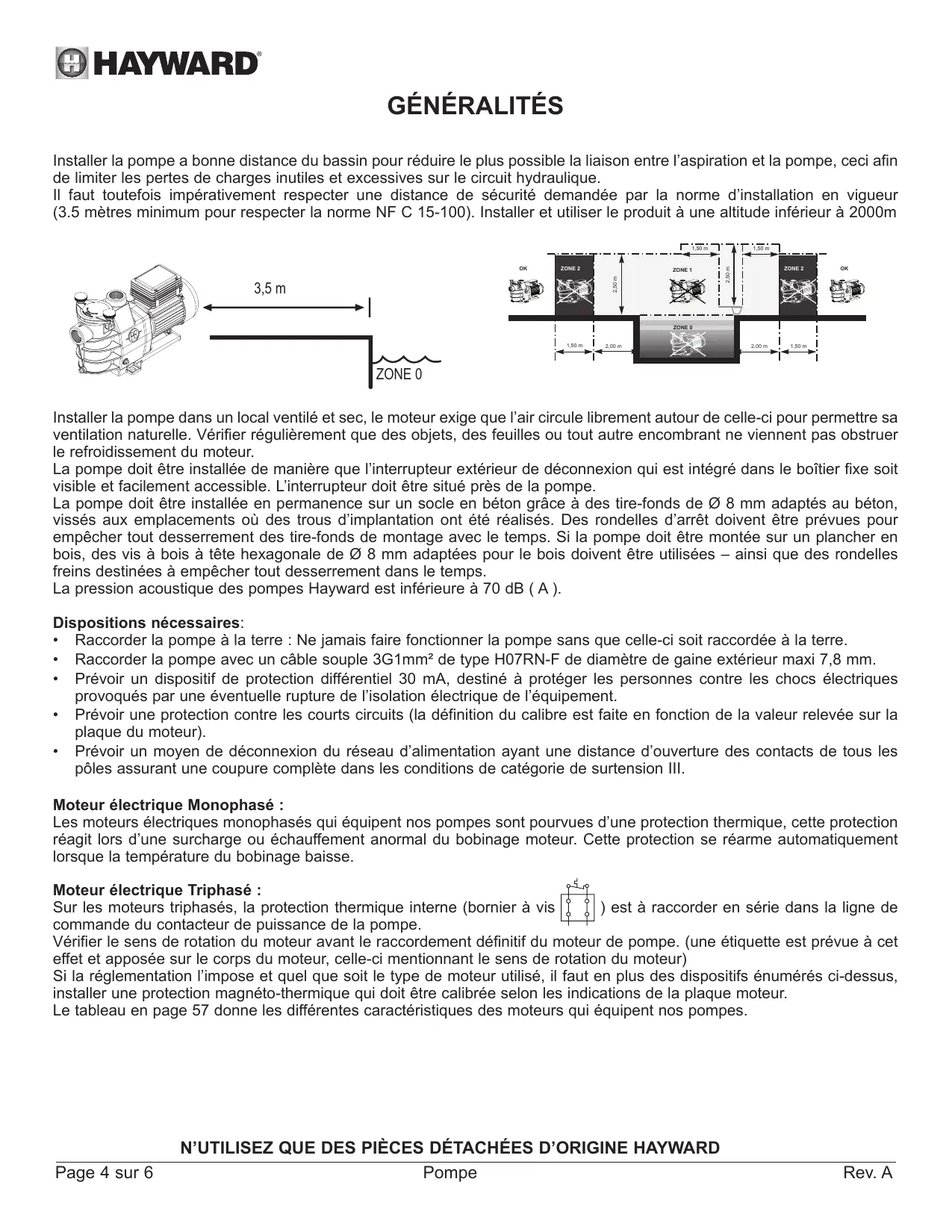

GÉNÉRALITÉS

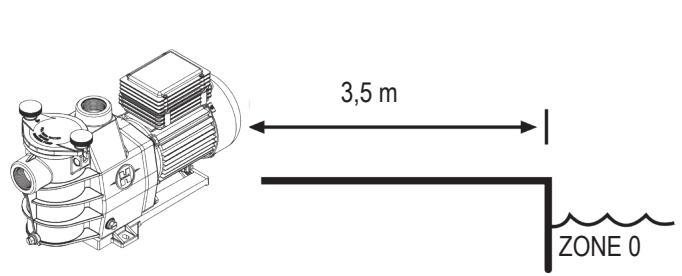

Installer la pompe aonne distance du bassin pour reduire le plus possible la liaison entre l'aspiration et la pompe, ceci afin de limiter les pertes de charges inutiles et excessives sur le circuit hydraulique.

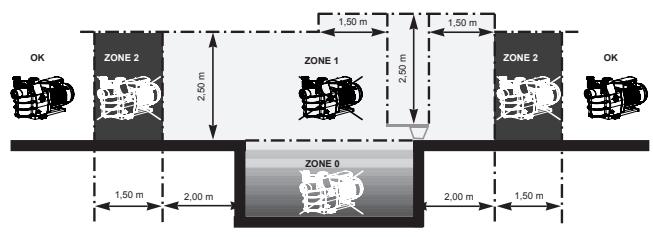

Il faut toutefois impératifement respecter une distance de sécurité demandée par la norme d'installation en vigueur (3.5 mètres minimum pour respecter la norme NF C 15-100). Installer et utiliser le produit à une altitude inférieur à 2000m

Installer la pompe dans un local ventilé et sec, le moteur exige que l'air circule librement autour de celle-ci pour permettre sa ventilation naturelle. Vérifier régulierement que des objets, des feuilles ou tout autre encombrant ne viennent pas obstruer le refroidissement du moteur.

La pompe doit etre installe de maniere que linterrupteur extierur de deconnexion qui est integred dans le boitier fixe soit visible et facilement accessible. Linterrupteur doit etre situé pres de la pompe.

La pompe doit être installée en permanence sur un socle en béton grâce à des tire-fonds de 8 mm adaptés au béton, vissés aux emplacements ou des trous d'implantation ont été réalisés. Des rondelles d'arrêt doivent être prévues pour empêcher tout desserrement des tire-fonds de montage avec le temps. Si la pompe doit être montée sur un plancher en bois, des vis à bois à tête hexagonale de 8 mm adaptations pour le bois doivent être utilisées – ainsi que des rondelles freins destinées à empêcher tout desserrement dans le temps.

La pression acoustique des pompes Hayward est inférieure à 70 dB ( A).

Dispositions nécessaires:

Raccorder la pompe à la terre : Ne jamais faire fonctionner la pompe sans que celle-ci soit raccordée à la terre.
Raccorder la pompe avec un cable couple 3G1mm² de type H07RN-F de diamètre de gaine extérieur maxi 7,8 mm.
- Prévoir un dispositif de protection différentiel 30mA , destiné à protégger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l'iso1ation électrique de l'équipement.
- Prévoir une protection contre les courts circuits (la définition du calibre est faite en fonction de la valeur relevante sur la plaque du moteur).
- Prévoir un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtension III.

Moteur électrique Monophasé :

Les moteurs electriques monophasés qui équipient nos pompes sont pourvues d'une protection thermique, cette protection réagit lors d'une surcharge ou échauffement anomal du bobinage moteur. Cette protection se réarme automatiquement lorsque la température du bobinage bises.

Moteur électrique Triphasé :

Sur les moteurs triphasés, la protection thermique interne (bornier à vis ) est à raccorder en série dans la ligne de commande du contacteur de puissance de la pompe.

Vérifier le sens de rotation du moteur avant le raccordement définitif du moteur de pompe. (une étiquette est prévue à cet effet et apposée sur le corps du moteur, celle-ci mentionnant le sens de rotation du moteur)

Si la reglementation l'impose et quel que soit le type de moteur utilise, il faut en plus des dispositifs enumerated ci-dessus, installer une protection magneto-thermique qui doit etre calibrée selon les indications de la plaque moteur.

Le tableau en page 57 donne les différentes caractéristiques des moteurs qui équipent nos pompes.

Raccordement electrique :

S'assurer que la tension d'alimentation exigée par le moteur correspond à celle du réseau de distribution et que la section et longueur du cable d'alimentation sont adaptées à la puissance et a l'intensité de la pompe.

L'ensemble des raccordements electriques de la pompe ainsi que l'eventuel changement du cable d'alimentation doit etre realizedes par un professionnel qualifie afin d'eviter tout danger. Pour realiser ces raccordements electriques, se reporter au schema qui figure sous le couvercle de la plaque a bornes du moteur.

Bien vérifier le serrage et l'étanchéité des connexions électriques avant la mise sous tension.

Le pré-câblage eventuel qui équipe certaines de nos pompès doit être retiret lors du raccordement définitif de la pompe à l'alimentation électrique. En effet ce pré équipement n'est utilisé que pour les tests en usine pendant les phases de fabrication.

INSTALLATION

Installer la pompe de la piscine en limitant au maximum les pertes de charges tout en respectant les conditions d'éloignement, 3,5 m minimum entre celle-ci et la piscine comme précisé dans la norme d'installation NF C 15-100. La conduite d'aspiration doit être installée avec une faible pente ascendante vers l'axe de la pompe. S'assurer que les raccords soient bien serrés et étanches. Toutefois, éviter de bloquer ces tuyauteries d'une façon exagérée. Pour les matières plastiques, assurer l'étanchéité avec du Téflon uniquement. Le tuyau d'aspiration aura un diamètre plus grand ou au moins égal à celui du refoulement. Éviter des emplacements non ventilés ou humides. Le moteur exige que l'air de refroidissement puisse circuler librement.

IMPORTANT : Vérifier le sens de rotation avant le raccordement définitif du moteur.

INSTRUCTIONS DE DEMARRAGE ET D'AMORÇAGE : Remplir d'eau le corps du pré-filtre jusqu'àu niveau du tuyau d'aspiration. Ne jamais faire fonctionner la pompe sans eau, cette eau étant nécessaire au refroidissement et a la lubrication de l'obturator mécanique. Ouvrir toutes les vannes des conduites d'aspiration et de refoulement, de même que la purge d'air du filtre s'il en est pourvu. (Toute présence d'air dans les conduites d'aspiration devra être éliminée). Demarrer le groupe et attendre un temps raisonnable pour l'amorçage. Cinq minutes n'est pas un laps de temps exagéré pour amorcER (cet amorçage dépend de la hauteur d'aspiration et de la longueur du tuyau d'aspiration). Si la pompe ne démarre pas ou ne s'amorce pas voir le guide de recherche des pannes.

ENTRETIEN

1. Debranche totalement la pompe de l'alimentation secteur avant d'ouvrir le couvercle et de nettoyer le pré-filtre. Nettoyer le panier du pré-filtre régulièrement, ne pas frapper sur le panier pour le nettoyer. Vérifier le joint du couvercle du pré-filtre et le remplacer si nécessaire.
2. L'axe de moteur est monté sur roulements auto-lubrifiants qui ne nécessitant aucune lubrication ultérieure.
3. Garder le moteur propre et sec et s'assurer que les orifices de ventilation soient libres de toute obstruction.
4. Occasionnellement l'obturator mecanique peut accuser une fuite et devra alors etre remplace. Voues pouze le replacer preventivement tous les deux ans.
5. A l'exception du nettoyage de la piscine, toutes les opérations de réparation, d'entretien ou de maintenance doivent être impératifement effectuées par un agent agréé par Hayward ou une personne qualifiée.

HIVERNAGE

1. Vider la pompe en enlevant tous les bouchons de vidange et les conserver dans le panier du pré-filtre.
2. Déconnecter la pompe, enlever les raccords de tuyauteries et conserver le groupe complet dans un endroit sec et aéré ou au moins prendre la précaution suivant: déconnecter la pompe, enlever les boulons de fixation du corps de pompe au support du moteur et conserver l'ensemble dans un endroit sec et aéré. Protégger ensuite le corps de pompe et de pré-filtre en les couvrant.

NOTE : Avant de remetre la pompe en service, nettoyer toutes les parties internes en enlevantla poussiere, le tartre, etc.

PANNES POSSIBLES ET SOLUTIONS

A) Le moteur ne démarre pas

1. Vérifier les raccordements électriques, les interrupteurs ou relais, de même que les coupe-circuit ou fusibles.
2. S'assurer manuellement de la libre rotation du moteur.

B) Le moteur s'arrête, vérifier

1. Les câbles, connections, relais, etc.
2. La chute de tension au moteur (féquement causée par des cables trop faibles).
3. Qu'il n'apparaîtaucun grippage ou surcharge (par lecture de l'ampérage absorbé).

NOTE : Le moteur de votre pompe est équipé d'une protection thermique qui, en cas de surcharge, coupera automatiquement le circuit et évitera que le moteur ne se détière. Ce déclenchement est causé par des conditions anormales d'utilisation qu'il est nécessaire de vérifier et de corriger. Le moteur redémarrera sans aucune intervention des que les conditions normales de fonctionnement seront rétablies.

C) Le moteur groigne mais ne démarre pas, vérifier si : une phase n'est pas coupée, le condensateur n'est pas détiérioré.

D) La pompe ne s'amorce pas

1. S'assurer que le corps du pré-filtre est bien rempli d'eau, que le joint du couvercle est propre et bien positionné et qu'aucune entrée d'air n'est possible. Au besoin, desserrer les vis de blocage de couvercle.
2. S'assurer que toutes les vannes d'aspiration et de refoulement sont ouvertes et non obstruées, et que toutes les bouches d'aspiration de la piscine sont entiement immergées.
3. Vérifier si la pompe aspire en dégageant l'aspiration le plus pres possible de la pompe:

a) si la pompe n'aspire pas malgre un replissage suffisant en eau d'amorcage

1. Resserrer les boulons et accessoires de tuyauterie du côte aspiration.
2. Vérifier la tension pour s'assurer que la pompe tourne à la bonne vitesse.
3. Ouvrir la pompe et vérifier que rien n'obstrue à l'intérieur,
4. Remplacer l'obturateur mécanique.

b) Si la pompe aspire normalement, vérifier la conduite d'aspiration et le pré-filtre qui pourrait être bouchés ou occasionner des prises d'air.

E) Chutes de débit, généralement vérifier :

1. Si aucun engorgement ou restriction n'apparait dans les conduites d'aspiration ou dans le préfiltre et si le diamètre des conduites n'est pas insuffisant.
2. Si aucun engorgement ou restriction n'apparait dans les conduites de refoulement ou dans les filtres (dans ce cas, le manomètre de refoulement accusera une très forte hausse de pression).
3. Si aucune prise d'air n'este a l'aspiration (dans ce cas, verifier l'absence de bulles d'air au refoulement ou au travers du couvercle du préfiltre).
4. Si la pompe fonctionne à trop faible vitesse (chute de tension).

F) Pompe bruyante, vérifier

1. Si aucune entrée ou presence d'air a l'aspiration ne provoque de crépements sourds dans la pompe.
2. S'il n'apparait aucune cavitation causée par un diamètre insuffisant ou une restriction de la conduite d'aspiration. De même une conduite sur-dimensionnée au refoulement peut causer cette cavitation. Utiliser des tuyauteries correctes ou purger les conduites, si nécessaire.
3. S'il n'apparait aucune vibration causée par un montage incorrect.
4. Sieldom corps étranger ne se trouve dans le corps de la pompe.
5. Si les roulements du moteur ne sont pas grippés par un jeu trop important, par la rouille ou par une surchauffe prolongée.

HAYWARD

CENTRIFUGAL PUMP

USERGUIDE

Les produits HAYWARD sont garantis contre tous defauts de fabrication ou de matieres pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisisra de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne compter que des pieces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'oeuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourrait être tenue pour responsable des dommages directs ou indirects resultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute commande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipment en usine ne sera accepté qu'avc notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.
