Kit 410 Plug&Play 410w - Panneau solaire SIRIUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Kit de panneaux solaires SIRIUS Plug&Play 410W
Caractéristiques techniques principales	Panneaux solaires monocristallins, rendement élevé, technologie Plug&Play
Alimentation électrique	410W de puissance maximale
Dimensions approximatives	Dimensions des panneaux : 1,65 m x 1 m x 0,04 m
Poids	Environ 20 kg par panneau
Compatibilités	Compatible avec la plupart des onduleurs du marché
Type de batterie	Non inclus, nécessite une batterie compatible pour stockage
Tension	Tension nominale de 36V
Fonctions principales	Production d'énergie solaire, installation rapide et facile
Entretien et nettoyage	Nettoyage régulier recommandé pour maintenir l'efficacité
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour maintenance
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales	Garantie de 25 ans sur la performance des panneaux

FOIRE AUX QUESTIONS - Kit 410 Plug&Play 410w SIRIUS

Comment installer le SIRIUS Kit 410 Plug&Play ?

Pour installer le SIRIUS Kit 410 Plug&Play, commencez par déballer le kit et assurez-vous que toutes les pièces sont présentes. Suivez ensuite les instructions d'installation fournies dans le manuel, qui incluent le branchement des câbles et la configuration des paramètres.

Que faire si le kit ne s'allume pas ?

Si le kit ne s'allume pas, vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous également que tous les câbles sont bien connectés et que les interrupteurs sont en position 'ON'.

Comment résoudre un problème de surchauffe ?

Si vous constatez que le kit surchauffe, assurez-vous qu'il est placé dans un endroit bien aéré. Évitez de bloquer les évents et assurez-vous que les ventilateurs fonctionnent correctement. Si le problème persiste, éteignez le kit et laissez-le refroidir avant de le redémarrer.

Puis-je utiliser le SIRIUS Kit 410 Plug&Play à l'extérieur ?

Le SIRIUS Kit 410 Plug&Play est conçu pour une utilisation en intérieur. Ne l'utilisez pas à l'extérieur ou dans des environnements humides, car cela pourrait endommager le matériel.

Comment réinitialiser le kit ?

Pour réinitialiser le SIRIUS Kit 410 Plug&Play, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, ce qui indique que le kit a été réinitialisé.

Le kit fonctionne-t-il avec un variateur de lumière ?

Non, le SIRIUS Kit 410 Plug&Play n'est pas compatible avec les variateurs de lumière. Il est recommandé d'utiliser une alimentation stable pour assurer un fonctionnement optimal.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le SIRIUS Kit 410 Plug&Play peuvent être commandées auprès de notre service client ou via notre site web officiel. Assurez-vous d'indiquer le modèle et la pièce requise.

Comment contacter le service client ?

Pour contacter le service client, vous pouvez appeler notre numéro de support ou envoyer un e-mail à l'adresse fournie sur notre site web. Nos agents sont disponibles pour vous aider du lundi au vendredi.

MODE D'EMPLOI Kit 410 Plug&Play 410w SIRIUS

Assemblez, Branchez, Produisez!

KIT SOLAIRE PLUG&PLAY 410W NOIR

SI-1KIT410

Importé par Market Maker Brand Licensing
79/81 Ancienne Route Nationale 7
69570 Dardilly

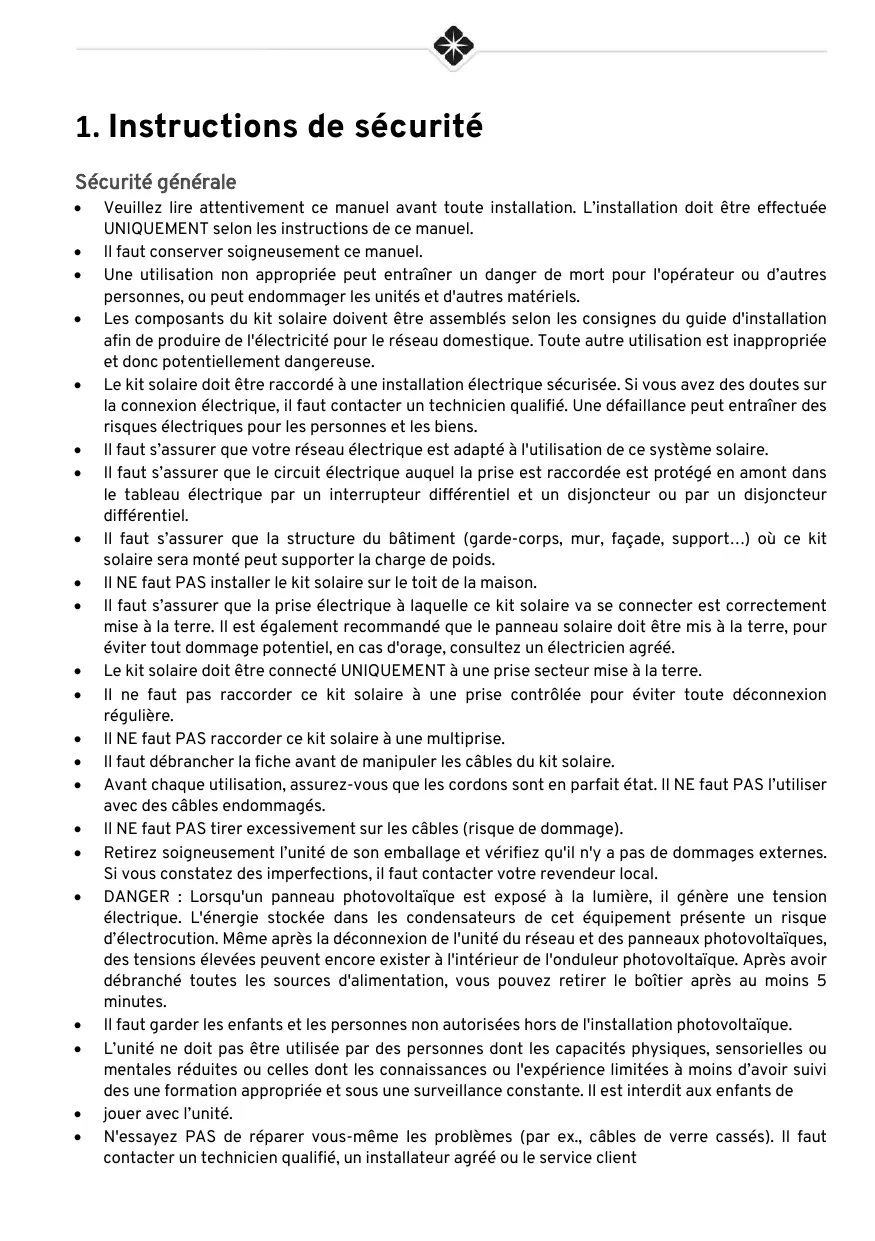

1. Instructions de sécurité

Sécurité générale

• Veuillez lore attentivement ce manuel avant toute installation. L'installation doit être effectue UNIQUEMENT selon les instructions de ce manuel.
  Il faut conserver soigneusement ce manuel.
• Une utilisation non appropriée peut entraîner un danger de mort pour l'opérateur ou d'autres personnes, ou peut endommager les unités et d'autres matériels.
• Les composants du kit solaire doivent être assemblés selon les consignes du guide d'installation afin de produit de l'électricité pour le réseau domestique. Toute autre utilisation est inappropriée et donc potentiellement dangereuse.
• Le kit solaire doit être raccordé à une installation électrique sécurisée. Si vous avez des doutes sur la connexion électrique, il faut contacter un technicien qualifié. Une défaillance peut entraîner des risques électriques pour les personnes et les biens.
  Il faut s'assurer que vous reseau electrique est adapte a l'utilisation de ce systeme solaire.
• Il faut s'assurer que le circuit électrique auquel la prise est raccordée est protégé en avant dans le tableau électrique par un interrupteur différentiel et un disjoncteur ou par un disjoncteur différentiel.
• Il faut s'assurer que la structure du bâtiment (garde-corps, mur, façade, support...) où ce kit solaire sera monté peut supporter la charge de poids.
• Il NE faut PAS installer le kit solaire sur le toit de la maison.
  Il faut s'assurer que la prise électrique à laquelle ce kit solaire va se connecter est correctement mise à la terre. Il est également recommendé que le panneau solaire doit être mis à la terre, pour éviter tout dommage potentiel, en cas d'orage, consultez un électricien agréé.
  Le kit solaire doit être connecté UNIQUEMENT à une prise secteur mise à la terre.
• Il ne faut pas raccorder ce kit solaire à une prise contrôle pour éviter toute déconnexion régulière.
  II NE faut PAS raccarder ce kit solaire à une multiprise.
• Il faut débrancher la fiche avant de manipuler les cables du kit solaire.
• Avant chaque utilisation, assurez-vous que les cordons sont en parfait état. Il NE faut PAS l'utiliser avec des câbles endommagés.
• II NE faut PAS tirer excessivement sur les câbles (risque de dommage).
• Retirez soigneusement l'unité de son emballage et vérifie qu'il n'y a pas de dommages externes. Si vous constatiez des imperfections, il faut contacter votre revendeur local.
  DANGER : Lorsqu'un panneau photovoltaique est exposé à la lumière, il génére une tension électrique. L'énergie stockée dans les condensateurs de cet équipement présente un risque d'électrocution. Meme après la déconnexion de l'unité du réseau et des panneaux photovoltaïques, des tensions élevées peuvent encore exister à l'intérieur de l'onduleur photovoltaïque. Àpres avoir débranché toutes les sources d'alimentation, vous pouvez-retirer le boîtier après au moins 5 minutes.
  Il faut garder les enfants et les personnes non autorisées hors de l'installation photovoltaique.
  L'unité ne doit pas être utilisée par des personnes dont les capacités physiques, sensorielles ou mentales réduites ou celles dont les connaissances ou l'expérience limitées à moins d'avoir suivi des une formation appropriée et sous une surveillance constante. Il est interdit aux enfants de
• jouer avec l'unité.
• N'essayez PAS de réparer vous-même les problèmes (par ex., câbles de verre cassés). Il faut contacter un technician qualifié, un installateur/agréé ou le service client

• AVERTISSEMENT: Risque de brûlure d'aux pièces chaudes. Certaines pièces et surfaces restent encore chaudes pendant le fonctionnement. Pour réduire tout risque de blessure, il ne faut pas toucher les pièces actives pendant le fonctionnement
  Il faut vérifier périodiquement ce kit solaire pour s'assurer que toutes les connexions électriques
• sont bien serrées et sécurisées. Il faut vérifier également que les fixations (boulons, raccords...) sont bien serrées et sécurisées.
  Il faut faire des inspections régulièrement et en priorité après des événements exceptionnels (par ex. tempête, grele, forte charge de neige, etc.). Au cours de ces inspections, il faut vérifier que les composants sont surs, intacts et propres.
  Il ne faut nettoyez QUE les modules qui ont ete refroidis.
  II NE faut nettoyer PAS les modules avec de I'eau s'il y a un risque de gel.
• Enlevez la saleté avec de l'eau tiède ou un chiffon doux. Il NE faut PAS gratter la saleté. Il ne faut pas forcer pour enlever neige et glace
  Il faut également enlever toute saleté et de débris la sous-structure.
• II NE faut PAS utiliser de détergents abrasifs, adjuvant tensio-actif, grattoirs ou matériel de nettoyage à l'eau sous pression. Il NE faut PAS utiliser de chiffons en laine micropolaire ou en coton.

Avertissements sur le montage

• Avant l'installation, veuillez vérifier tous les composants du kit solaire pour vous assurer qu'il n'y a pas de dommages dus au transport ou à la manipulation, qui pourrait affecter l'intégrité de
• l'iso1ation ou les distances de sécurité. Dans le cas contraire, il pourrait y avoir des risques pour la sécurité.
  Il ne faut installer QUE les modules et composants non endommages.
• NE PAS essayer de modifier ou de démonter les composants du kit solaire de chaque manière que ce soit.
  Il ne faut assemblier le kit solaire QUE selon les instructions de ce manuel. Il faut monter l'onduleur de manière à ne pas être touché par mégarde.
  Le lieu d'installation doit être accessible librement et en toute sécurité à tout moment
• Afin d'éviter toute électrocution et autre blessure, il faut inspecter les installations électroniques ou de plomberie existantes avant de visser l'installation du kit solaire.
  Il faut etre prudent lors du choix du lieu d'installation du kit solaire et respecter les exigences de refroidissement specifiées.
• Il ne faut pas installer le kit solaire dans un environnement peu ou pas de courant d'air, ni poussièreux. Cela peut réduire l'efficacité du refroidissement.
• II NE faut PAS installer le kit solaire sur des matériaux facilement inflammbles et la où des matériaux inflammbles sont stockés.
• II NE faut PAS installer le kit solaire sur des structures construites avec des matériaux inflammables ou thermolabiles.
• NE PAS installer le kit solaire à proximé des systèmes d'air conditionné
• Il NE faut PAS installer les supports muraux sur des toits résidentiels. Les supports ne sont pas concus et certifiés pour ce type d'utilisation.
• Il faut installer les supports muraux sur un mur solide pour éviter qu'ils ne soient arrachés. Il NE faut PAS modifier les fixations fournies.
  II NE faut PAS placer de supports concus pour les hauteurs sur un toit plat s'ils ne sont pas visés au sol.
• Il NE faut utiliser AUCUNE autre méthode de fixation que celles recommandées dans le guide d'installation.

La chute d'un équipement peut cause des blessures graves, voire mortelles, il ne faut jamais
- installer l'unité sur le support à moins d'être sur que le cadre d'installation soitvriment solidement fixé.
- Lors de l'installation de modules photovoltaiques pendant la journée, il convient de les recouvrir de matériel ouque, sinon la tension aux bornes des modules devient elevée au soleil, cela pourrait entraîner un danger.
- Il NE faut PAS installer le kit solaire par temps venteux ou humide.
Utilisez UNIQUEMENT des outils secs et isolés. Il NE faut PAS utiliser avec les mains mouillées.
- Afin de minimiser tout risque d'électrocution du à des tensions dangereuses, couvrez les panneaux avec un matériel opaque avant de le raccarder à tout équipement.
- AVERTISSEMENT : Risque de chocolélectrique. Tout retrait non autorisé des protections nécessaires, toute utilisation inappropriée, toute installation et utilisation incorrectes pourraient entraîner de graves risques pour la sécurité et des électrocutions et/ou endommager l'équipement.
- AVERTISSEMENT: Danger de mort par incendie ou explosion: les apparciels électriques peuvent prendre feu.
II NE faut PAS utiliser de modules endommagés.
- II NE faut PAS installer de modules à l'intérieur.
- II NE faut PAS installer les modules sur des objets en mouvement.
- Il ne faut jamais marcher sur les modules.
- Il NE faut PAS soumettre les modules à des contraintes mécaniques.
II NE faut PAS laisser tomber des objets sur les modules.
- II NE faut PAS laisser tomber les modules.
Il ne faut jamais soulever ou déplacer le module à travers les cables de connexion ou l'onduleur.
- Ne placez AUCUN objet sur l'onduleur ou ses modules.
- II NE faut PAS couvrir l'ondulesur ou les modules.
- Ne déplacez PAS l'installation pendant le fonctionnement.
- Dans des circonstances particulières, l'ondueur peut être soumis à des interférences electromagnétiques provenant d'équipements environnants. À ce stade, l'utilisateur doit prendre les mesures appropriées pour réduire les interférences des équipements environnants avec l'ondueur.
- Il ne faut jamais installer l'ondueur à proximé d'équipements sensibles (radios, téléphone, télé, etc.).
Il ne faut pas rester à moins de 20 cm de l'onduleur pendant longtemps.

Avertissements électriques

• Toutes les installations électriques doivent être conformes aux normes de sécurité électrique locales.
• N'ouvrez PAS le boîtier. Il NE faut PAS essayer de réparer par vous-même, consultez un technicien qualifié. Tout le câblage et l'installation électrique doivent être effectués par un technicien qualifié.
• Une utilisation incorrecte pendant le câblage peut entraîner des blessures mortelles pour l'opérateur ou des dommages irréparables. Les travaux de câblage NE doivent être effectuels que par un technicien qualifié.
• Toucher des composants sous tension peut entraîner des blessures graves, voir la mort.
• L'installation électrique, les réparations et les transformations ne doivent être effectuées que par des électriciens qualifiés.

• AVERTISSEMENT: Danger de mort dû aux haute tensions. Il ne faut pas installer alors que l'unité est sous tension.

• Il NE faut toucher PAS les composants endommagés.

• Une tension excessive peut endommager le kit solaire.
  II NE faut PAS déconnecter ce kit solaire alors qu'il est sous charge.
  II NE faut PAS débrancher les cables charges.
  Isolez toutes les extrémités de cables exposés.
• Il faut utiliser des connecteurs pour connecter les câbles
  Il faut s'assurer que tous les composants électriques sont propres, secs et surs
  Il faut s'assurer que le câblage n'est pas sous tension
  Il faut s'assurer que le câblage n'est pas exposé et/ou suspendu et qu'il est protégé de la saleté et de la moissure
• Il faut s'assurer que tous les connecteurs sont scellés et sécurisés pendant l'utilisation.

2. Caracteristiques techniques

Panneau solaire
Puisance maximale à STC (Pmax)	W	410 (+3 %)
Tension en circuit ouvert (Voc)	V	37,42
Courant de court-circuit (Isc)	A	13,68
Tension d'alimentation maximale (Vmp)	V	31,49
Courant de puissance maximal (Imp)	A	13,02
Dimensions (L x l x h)	cm	172,2 x 113,3 x 3
Poids	kg	20,5
Nombre de cellules	pièces	108
Type de cellules		MONO crystalline, 182 x 91 mm
Câbles de sortie		Câble : 1,2 mètres, Section transversale : 4,0 mm2
Connecteur		FICHE MC4
Plage de températures d'utilisation	°C	-40° à +85°C
Plage de températures d'utilisation	°C	-40° à +85°C

Micro-onduleur
Dimensions (L x l x h)	cm	17,8 x 15,3 x 2,8
Poids	kg	1,98
Tension d'entrée max.	V	60
Courant d'entrée max.	A	14
Courant de court-circuit d'entrée max.	A	20
Puisance de module recommendée	W	300-550
Puisance de sortie continue max.	VA	400
Puisance de sortie continue nominale	W	400
Courant de sortie nominal	A	1,74
Courant de sortie max.	A	2
Tension de sortie nominale	V	220/230/240 (175~270), L/N/PE
Fréquence nominale	Hz	50 / 60
Facteur de puissance		-0,8 +0,8
Type de connecteur (entrée)		MC4
Efficacité MPPT	%	99,9
Cordon secteur
Longueur	m	10
Connexion de câble	mm²	3 x 1,5 mm², VDE
Type de prise		EU Schuko

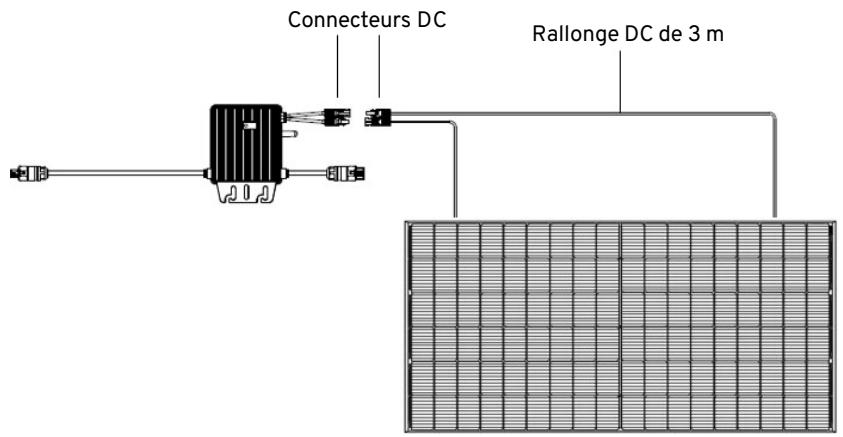

Cordon de rallonge DC
Longueur	m	3
Type de connecteur (entree/sortie)		MC4

Spécifications générales du kit
Indice de protection	IP	IP67
Plage de températures d'utilisation	C°	-40~65°C
Connexion Wifi		Oui
Applications disponibles		Suivi de la production

3. Contenu du kit

Pèces électriques

1 Panneau
Avant

Arrière

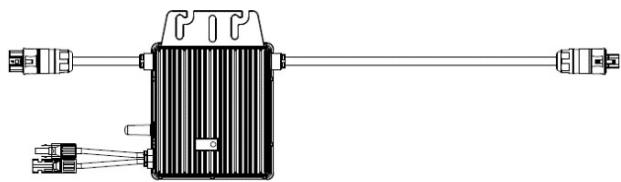

1 Micro-onduleur (y compris l'émetteur Wi-Fi)

2 Câbles d'extension DC

1 Embout AC étanche

1 Gabarit papier 1:1

1 cable AC de 10 m avec prise sector

Structure de montage

2 Supports triangularaires	1 Barre de soutenement
2 Boulons M8*20 (pour micro- onduleur)	16 Boulons M8*20
2 Boulons M8*120	6 Boulons d'expansion M8*60
2 Supports pour balcon	2 Fixations en U pour balcon

4. Guide d'installation

Avant toute installation

Avant de brancher votre kit solaire au secteur, il faut faire la déclaration d'Auto-Consommation sur le portail web ENEDIS.

Lors du processus d'enregistrement, ENEDIS demandera le certificate DIN VDE 0126-1-1 du micro-onduleur. Vous pouvez télécharger ce certificate à travers le lien suivant :

www.mms-support.net/OTA/DG23BL0041_DIN_VDE0126.pdf

Assurez-vous que votre maison est équipée d'un compteur LINKY. Si vous n'avez pas encore de compteur LINKY, il faut en demander sur le portail web ENEDIS.
Votre installation electrique doit respecter les normes suivantes
Une prise 230V 16A 2B+T, reliée à une terre de bonne qualité (la terre doit être aux normes)
Un circuit electrique cable en 1,5mm2 et protégé en amont par un disjoncteur magneto thermique 16A OU cable en 2,5mm2 et protégé en amont par un disjoncteur magneto thermique 20A
Un circuitélectrique protégé en amont par un interrupteur différentiel 30mA

Pour une(Meilleureproduction

Il faut trouver un endroit avec du soleil toute la journee
Inclinez les panneaux pour une(Meilleure production
Il convient de privilégier une orientation sud

Veuillez manipuler les panneaux solaires avec précaution et dispose d'une prise à moins de 10 m du kit.

Outils nécessaires

TOURNEVIS
CRAYON
PERCEUSE/MANDRIN
CLÉ ALLEN 6mm
CLé de 13 mm

Montages optimaux

Incliné sur une façade	Attaché au balcon
À plat sur une surface en pente Sur un immeuble peu élevé. Il ne faut pas linstaller sur le toit de la maison.	Sur le sol

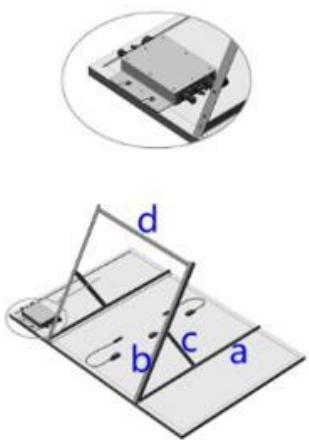

ÉTAPE 1 : Assemblage de la structure : Installation sur le sol

Le kit solaire peut etre installedhorizontalement sur le sol.

1 Sortez le kit solaire et ses accessoires de l'emballage. Vérifiez que tous les éléments sont présents dans la boîte.

Fixez les supports triangulaires (a) au panneau solaire à l'aide du boulon M8*20, les trous de montage étant déjà pré-perçés sur le cadre du panneau solaire.

Reliez les barres (a), (b) et (c) comme indiqué à l'aide des boulons M8*20.

Lors de la fixation de la barre de réglage d'angle (c) aux différents trous, le panneau solaire peut être incliné à différents angles.

Reliez les deux supports triangulaires à l'aide d'une barre de soutenement (d) afin de renforcer la structure de montage. Le trou destiné à la barre de soutenement est celui situé le plus à l'extérieur.

Fixez le micro-onduleur au panneau solaire. Les trous de montage sont déjà pré-perçés sur le cadre du panneau solaire.

Fixez le support à Fixez le panneau solaire au sol à l'aide des boulons d'expansion M8*60

AVERTISSEMENT Choisissez soigneusement le lieu d'installation et respectez les exigences de refroidissement spécifiées. Le micro-onduleur doit être installé dans une position appropriée avec une bonne ventilation et non soumis aux rayons du soleil.

Fixation optimale du micro-onduleur

ÉTAPE 1 BIS : Assemblage de la structure : Montagemural

Le kit solaire peut être installé verticalément sur un mur. Les 5 premières étapes sont les mêmes que pour l'installation au sol, veuillez vous reférer à l'ETAPE 1.

Vous pouvez utiliser les dessins 1 :1 fournis afin de比较好 préparer l'endroit où il peut être placé.

Le micro onduleur doit être à une distance maximale de 20m du routeur Wifi, et avec au maximum un mur.

1 Positionnez tous les patrons al'aide des 4 papiers, fournis dans la boite. lIs doivent tous etre alignes sur le mur.

Marquez les emplacements des vis avec un crayon et retirez les papiers.

3 Vérifiez que le motif des trous est bon en plaçant le support triangulaire sur le mur. Il faut voir les marques de crayon à travers les trous pour le montage mural.

Fixez le panneau solaire au mur à l'aide des boulons d'expansi M8*60.

AVERTISSEMENT Choisissez soigneusement le lieu d'installation et respectez les exigences de refroidissement spécifiées. Le micro-onduleur doit être installé dans une position appropriée avec une bonne ventilation et non soumis aux rayons du soleil.

ÉTAPE 1 TER : Ensemble structure : Installation sur la balustrade de balcony

Le kit solaire peut être monté sur la balustrade de balcon. Les 5 premières étapes sont les mêmes que pour l'installation au sol, veuillez vous reférer à l'ÉTAPE 1.

Le micro onduleur doit être à une distance maximale de 20m du routeur Wifi, et avec au maximum un mur.

Fixez les deux supports en arc à la barre (b) de chaque support triangulaire à l'aide des boulons M8*20.

Soulevez le panneau solaire avec précaution jusqu'à l'extérieur de la balustrade du balcony, puis posez les supports en arc en toute sécurité. Fixez ensuite les supports en arc à la balustrade du balcony à l'aide de boulons M8*120.

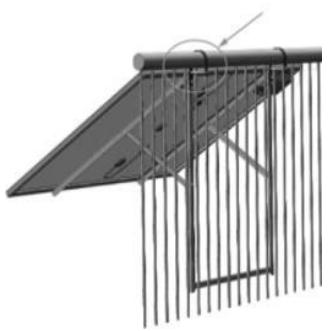

3 Verrouillez l'extrémité inférieure du panneau solaire sur la balustrade du balcon à l'aide de fixations en U, en veillant à ce que la fixation en U soit placée au-dessus de la barre de soutenement (d).

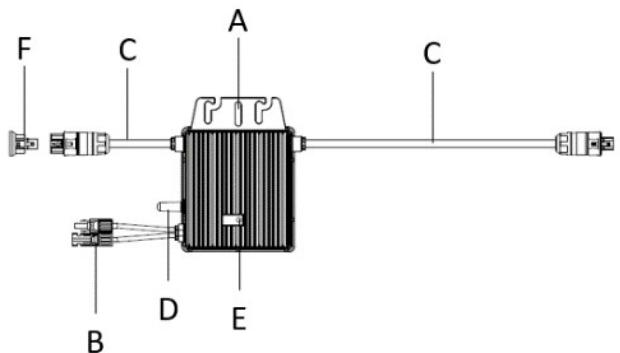

ÉTAPE 2: Raccordement électrique du système Schéma de câblage de chaque composant

MICRO-ONDULEUR

A:Trou demontage

C: Cables AC

E: Témoin d'etat

B:Cables DC

D:Antenne

F:Embout AC etanche

PANNEAU SOLAIRE

A:Connecteur MC4 male

B: Connecteur MC4 femelle

Avant tout raccordement électrique : Il faut vérifierl'environnement et la position d'installation

Il faut respecter les conditions suivantes lors du besoin de la position d'installation:

Il ne faut pas exposéz l'onduleur à la lumière directe du soleil pour éviter un déclassement de puissance indésirable dû à une augmentation de la température interne.
Pour éviter toute surchauffe, il faut s'assurer toujours qu'il y ait un courant d'air autour de l'onduleur.
Il ne faut pas l'instructor dans des endroits où des gaz ou des substances inflammables peuvent être prêts.
Il faut éviter les interférences électromagnétiques qui peuvent comprometter le bon fonctionnement des équipementslectroniques.
Il est recommandé d'installer le micro-onduleur sur des structures sous les modules photovoltaiques afin qu'il soit à l'ombre.
Utilisez un smartphone pour vérifier la puissance du signal Wi-Fi à l'emplacement d'installation. Si le signal Wi-Fi est mauvais, essayez d'installer le micro-onduleur à un autre endroit ou déplacez le routeur Wi-Fi.

DANGER

• Avant l'installation, il faut vérifier que le micro-onduleur n'a subi aucun dommage de transport ou de manutention pouvant affecter l'intégrité de l'isolement ou les distances de sécurité.
• Tout retrait non-authorisé des protections nécessaires, toute utilisation inappropriée, toute installation et utilisation incorrectes pourraient entraîner de graves risques pour la sécurité et des électrocutions ou endommager l'équipement.
• Il faut être conscient que l'installation de cet équipement compte un risque d'électrocution.

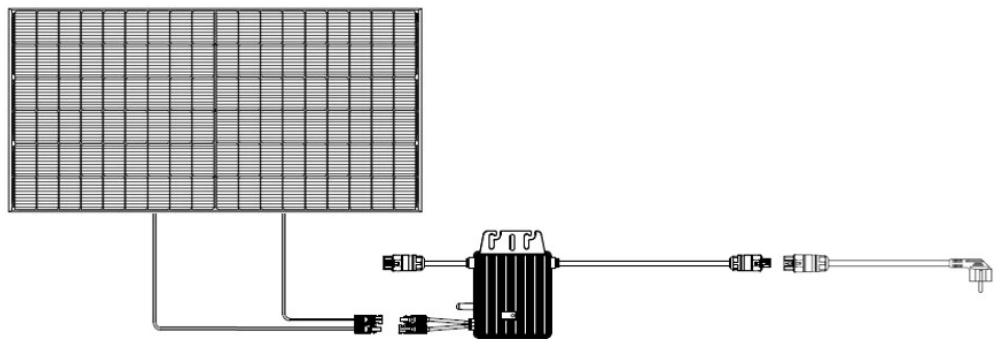

Raccordement optimal des câbles

Scheme final de la connexion du système

Raccordez le cable DC du panneau au micro-onduleur.

DANGER

Lorsqu'un panneau photovoltaique est exposé à la lumière, il fournit une tension continue à l'onduleur.

AVERTISSEMENT

Assurez-vous que tous les câbles DC sont correctement raccordés et qu'aucun des câbles n'est coincé ou endommagé.

-La tension maximale en circuit ouvert des modules photovoltaiques inclus dans ce kit est conçue pour ne pas dépasser la tension DC d'entrée maximale spécifiée du micro-onduleur. Il NE faut PAS utiliser d'autres composants autres que ceux fournis avec ce kit.

ATTENTION

-Si le cable DC est trop court pour l'installation, utilisez un cable DC de rallonge pour raccorder les modules photovoltaiques au micro-onduleur.

-Si nécessaire, contactez le service après-vente pour connaître les exigences des connecteurs DC côté module du cable de rallonge DC.

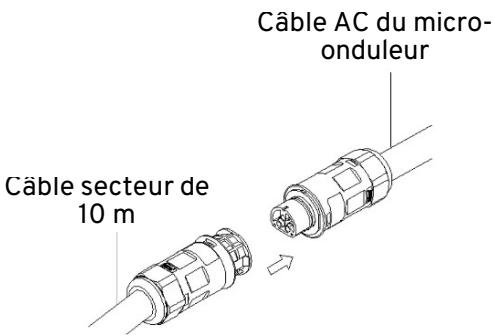

2 Branchez le connecteur du cable secteur AC au microonduleur.

Poussez le cable jusqu'à ce qu'il s'enclenche

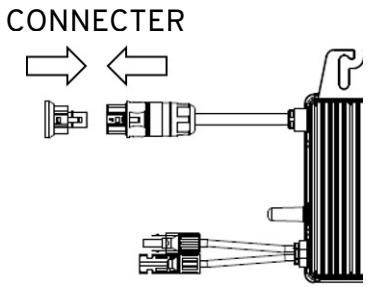

3 Utilisez le capuchon de protection etanche pour s'assurer que le connecteur secteur AC inutilisé est fermé

Étape 3. Démarrage du système

1 Raccordez la fiche du cable secteur à une prise secteur 230V.
Le système commence à produit de l'électricité après environ deux minutes.

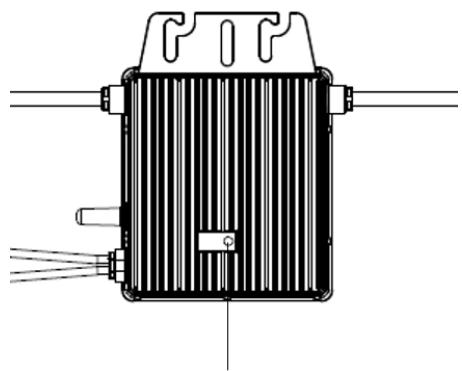

3 Le témoin clignote en vert et rouge au démarrage.

Si le micro-ondueur passe au vert, la connexion est bien faite et la production d'électricité a déjàCOMMENCE!

TÉMOIN CLIGNOTANT EN VERT

La définition des signaux de témoin est indiquée ci-dessous :

État	Indique	Solution
Clignotant en Vert (0,2-0,8)	Fonctionnement normal	L'installation produit de l'électricité
Clignotement vert (0,2-3,8)	WiFi anormal	Il faut vérifier la connexion Wi-Fi
Clignotant en Rouge	Fonctionnement anormal	Il faut vérifier les connexions électriques
Rouge fixe	Problème	Reportez-vous à la section dépannage ci-dessous

5. Configuration du micro-onduleur et de l'application

Le micro-onduleur se connecte directement au routeur (version Wi-Fi). L'application Talent peut être utilisé pour surveiller le micro-onduleur.

Rendez-vous sur « Google Play», « Apple Store » et « Talent Home ». Téléchargez-la et installez-la sur votre smartphone.

Talent Home

Enregistrez un nouveau compte dans Talent Home.

Scannez le code QR cidesssous pour trouver le dernier guide utiliser de Talent Home.

Guide utiliseur de Talent Home

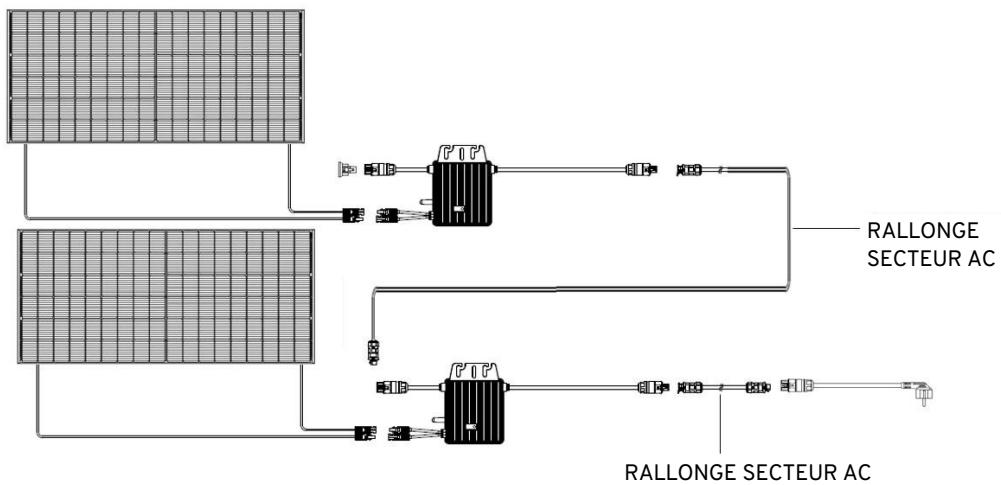

6. Configuration de 2 kits en série

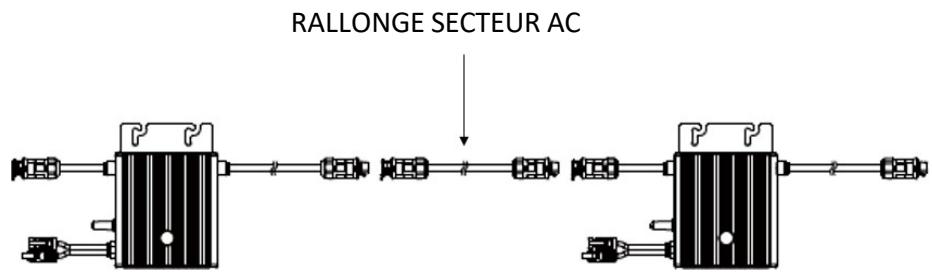

Il est possible de connecter 2 kits maximum en série. La connexion de 2 kits en série nécessite un cable secteur de rallonge (non inclus).

Pour éviter les surcharges thermiques, le guide ADEME pour

l'installation des kits d'autoconsommation plug & play recommende de ne pas dépasser 900W par circuit de prise standard conformément aux normes électriques en vigueur (circuit de prise cable en cuivre 2,5mm2 et protégé par un disjoncteur thermique 20A).

La distance entre deux micro-ondulesurs doit correspondre à la longueur des câbles secteur. La longueur de chaque cable secteur ne doit pas dépasser 1,4 m.

7. Dépannage

Certains dysfonctionnements peuvent être facilement résolus. Avant d'appeler le service client ou un réparateur, veuillez consulter le tableau suivant:

Problème	Cause	Solution
Pas de production d'électricité	Panne de courant	Vérifiez qu'il n'y a pas de coupure de courant
	Connexion électrique incorrecte	Vérifiez que les cables sont correctement connectés
	Le micro-onduleur ou le panneau solaire est endommagé	Contactez le service après-venture
	Ensoleillement insuffisant	Déplacez l'installation vers un endroit plus ensoleillé
	L'installation n'est pas raccordée au système électrique domestique	Branchez l'installation dans une prise secteur domestique
Témoin du micro-onduleur rouge fixe	Problème	Contactez le service après-venture

Si vous avez des questions, n'hésitez pas à contacter notre service client à [e-mail].

8. Déclaration de conformité

Market Maker Brand Licensing, déclare par la présente que cet équipement conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration de conformité peut être consultée à l'adresse suivante :

www.mms-support.net/OTA/ECD_MMBL_SI-1KIT410-001.pdf

9. Garantee

MODALITÉS D'ASSISTANCE

Pour les produits micro-ondulesurs et panneaux solaires (à l'exclusion des structures et vis qui sont garantis deux (2) ans), de la marque SIRIUS, nous offrons au Client une garantie commerciale d'une durée de douze (12) ans à compter de la date de livraison de la marchandise au cours de laquelle le produit sera remplacé.

Pour toute demande d'assistance, veuillez contacter le service après-venture par e-mail à l'adresse [e-mail].

Il vous sera alors demandé la piece défectueuse et la facture originale attestant du paiement du produit.

Nous poursons vous demander des photos de votre apparéil.

Il est également important de fournir une photo de l'étiquette d'identification de l'appareil, généralement placée sous l'appareil.

Dans le cadre de la mise en œuvre de la garantie légale de conformité, un produit non conforme ou défectueux peut être, à votrechioix, réparé ou remplaced.

Si le produit est réparé, et à condition que la période de garantie légale soit encore en cours, vous bénéficierez d'une extension de garantie de 6 mois supplémentaires.

Si vous choisissez de réparer le produit, lorsque la réparation n'est pas possible, nous remplacerons le produit. Ce nouveau produit sera alors couvert par une nouvelle garantie de 2 ans.

Défauts CONSTATÉS AU DÉBALLAGE

Si, lors du déballage, le produit ou l'appareil s'avéréprésenter un défaut qui empêche son utilisation pour l'utilisation pour lequel il a été créé et fabriqué, veuillez contacter le service après-vente dans les 72 heures ouvrables.

La garantie ne s'applique pas en cas de dommage matériel accidentel et, en particulier, ne couvre pas les déteriorations et defaillances dues à :

• Une mauvaise installation (montage incorrect ou contraire aux instructions du manuel d'utilisation) ou un mauvais entretien du produit, ou une négligence incluant :
• Une mauvaise utilisation du matériel ou le non-respect des instructions containues dans le manuel d'utilisation ;
• Stockage défectueux ;
• le transport ou la mauvaise manipulation ;
• Foudre, inondation, incendie, surtension, chic, mauvaise ventilation, chute, décoloration due à la lumière, brûlure, humidité, chauffage excessif sans humidificateur, irrégularité du sol ou présence d'insectes, destruction due à l'intervention d'un tiers ou d'animaux;
• Les réparations effectues et/ou toute intervention sur le matériel et/ou l'ouverture du matériel par une personne non autorisée par le fabricant;
• L'entretien, la réparation ou le remplacement des pieces dus à l'usure normale (exemple : chic) ;
• Absence d'entretien ou entretien contraire aux instructions d'utilisation et d'entretien spécifiées par le vendeur et/ou par les instructions d'utilisation et d'entretien accompagnant le produit;
• Modification de la construction et des caractéristiques d'origine du produit garanti;
• La corrosion, l'oxydation, le mauvais branchement ou les problèmes d'alimentation électrique externe ;
• Un événement de force majeure ;

Sans que cette liste soit limitative.

EXCLUSIONS DE GARANTIE LIÉES À LA NATURE DU DOMMAGE (DOMMAGES INDIRECTS)

La garantie ne couvre que le droit à la réparation ou au remplacement du produit garanti.

Ainsi, les dommages indirects résultat d'une défaillance ou d'une dépréciation ne sont pas couverts par la garantie, y compris :

• Les frais de mise en service, de réglage, de nettoyage ;

• Les dommages de toute nature résultat de l' indisponibilité du produit garanti pendant la période comprise entre la dépréciation ou la panne et la réparation ou le remplacement du produit garanti.

AUTRES EXCLUSIONS

• Les dommages et défaillances relevant des exclusions spécifiques prévues dans la garantie constructeur du produit garanti, telles que mentionnées dans le manuel d'utilisation du produit;

• Les déteriorations d'ordre esthétique ;

• Les produits garantis que le client n'est pas en mesure de returner ou qui sont returnés sans leurs accessoires

Merci!

Vous produitez votre énergie solaire!

Importé par Market Maker Brand Licensing

79/81Ancienne Route Nationale 7

69570 Dardilly

Vous produitez votre énergie solaire!

Vous produitez votre énergie solaire!

Vous produitez votre énergie solaire!
