MODE D'EMPLOI PORT-TFT12 IBIZA

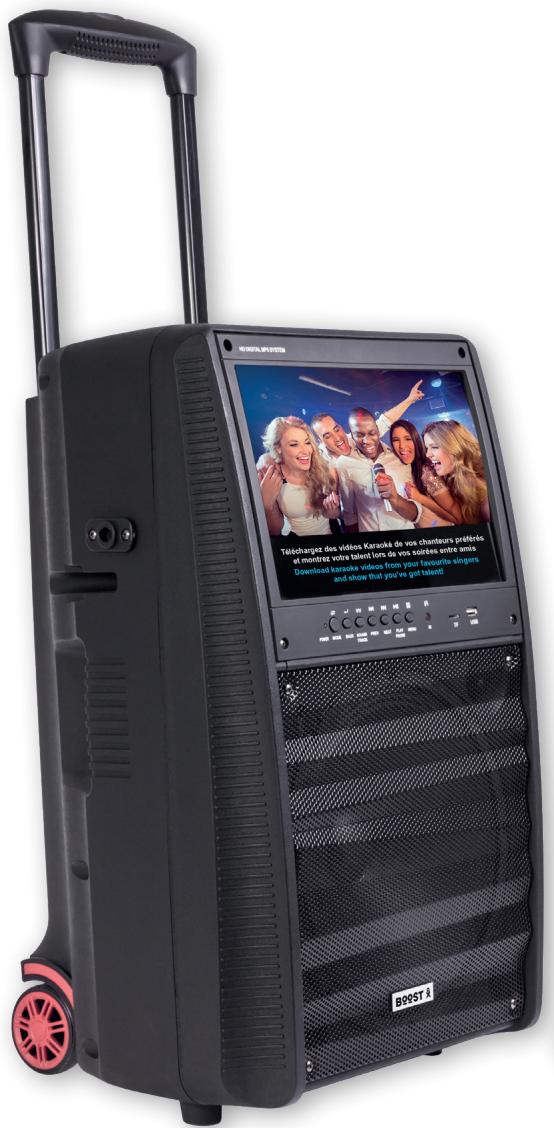

avec écran LCD TFT couleurs 15" (38cm), Bluetooth, Télécommande & 2 Micros sans fil UHF

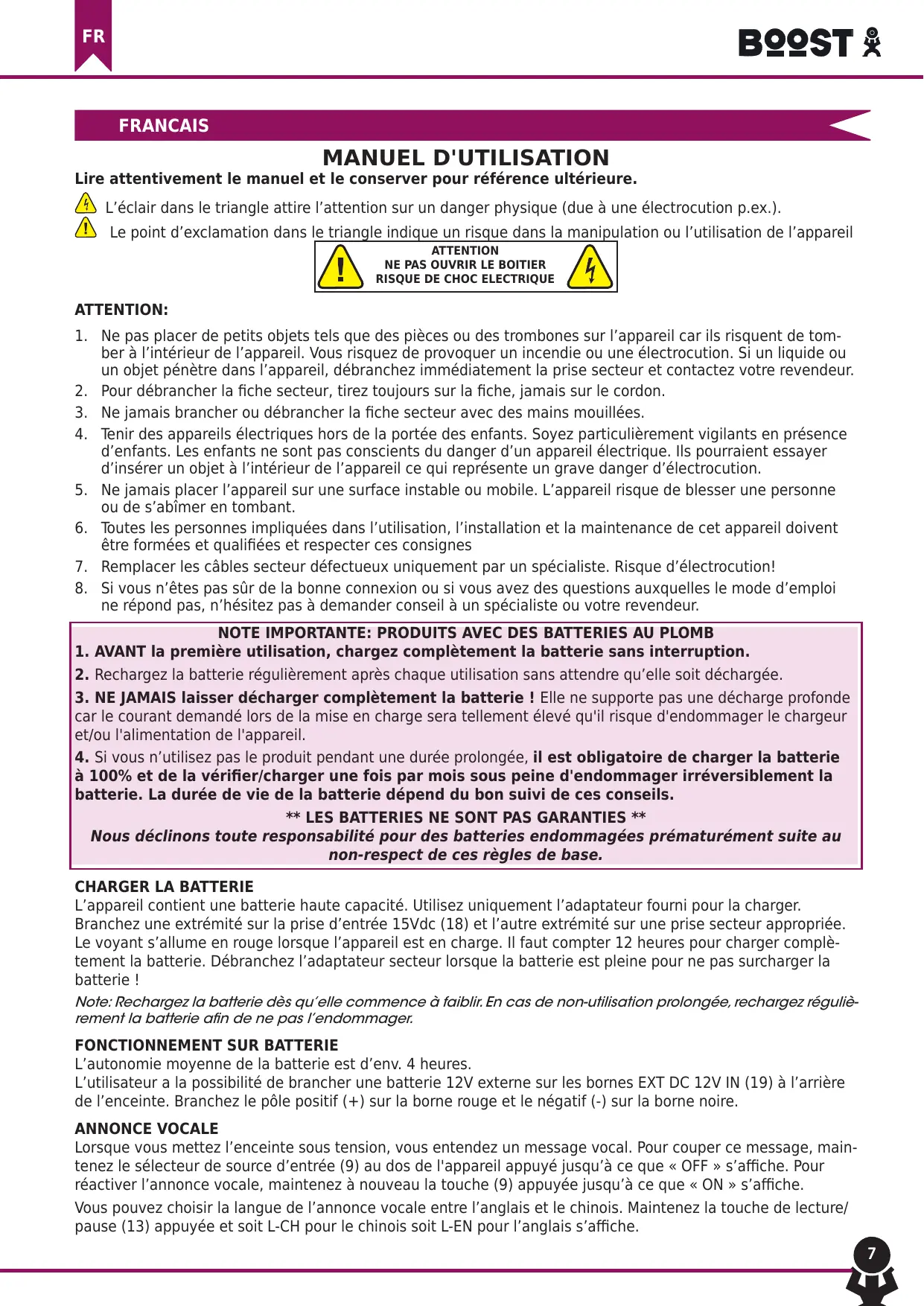

BOOST À FRANCAIS MANUEL D'UTILISATION Lire attentivement le manuel et le conserver pour référence ultérieure. À L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p.ex.). Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l'appareil ATTENTION

1. Ne pas placer de petits objets tels que des pièces ou des trombones sur l'appareil car ils risquent de tom-

ber à l'intérieur de l'appareil. Vous risquez de provoquer un incendie ou une électrocution. Si un liquide ou un objet pénètre dans l'appareil, débranchez immédiatement la prise secteur et contactez votre revendeur.

2. Pour débrancher la fiche secteur, tirez toujours sur la fiche, jamais sur le cordon.

Ne jamais brancher ou débrancher la fiche secteur avec des mains mouillées.

4. Tenir des appareils électriques hors de la portée des enfants. Soyez particulièrement vigilants en présence

d'enfants. Les enfants ne sont pas conscients du danger d'un appareil électrique. Ils pourraient essayer d'insérer un objet à l'intérieur de l'appareil ce qui représente un grave danger d'électrocution.

5. Ne jamais placer l'appareil sur une surface instable ou mobile. L'appareil risque de blesser une personne

ou de s'abîmer en tombant.

6. Toutes les personnes impliquées dans l'utilisation, l'installation et la maintenance de cet appareil doivent

être formées et qualifiées et respecter ces consignes

7. Remplacer les câbles secteur défectueux uniquement par un spécialiste. Risque d'électrocution!

8. Si vous n'êtes pas sûr de la bonne connexion ou si vous avez des questions auxquelles le mode d'emploi

ne répond pas, n'hésitez pas à demander conseil à un spécialiste ou votre revendeur.

NOTE IMPORTANTE: PRODUITS AVEC DES BATTERIES AU PLOMB

1. AVANT la première utilisation, chargez complètement la batterie sans interruption.

2. Rechargez la batterie régulièrement après chaque utilisation sans attendre qu'elle soit déchargée.

3. NE JAMAIS laisser décharger complètement la batterie ! Elle ne supporte pas une décharge profonde

car le courant demandé lors de la mise en charge sera tellement élevé qu'il risque d'endommager le chargeur et/ou l'alimentation de l'appareil.

4. Si vous n'utilisez pas le produit pendant une durée prolongée, il est obligatoire de charger la batterie

à 100% et de la vérifier/charger une fois par mois sous peine d'endommager irréversiblement la batterie. La durée de vie de la batterie dépend du bon suivi de ces conseils.

** LES BATTERIES NE SONT PAS GARANTIES **

Nous déclinons toute responsabilité pour des batteries endommagées prématurément suite au non-respect de ces règles de base.

L'appareil contient une batterie haute capacité. Utilisez uniquement l'adaptateur fourni pour la charger. Branchez une extrémité sur la prise d'entrée 15Vdc (18) et l’autre extrémité sur une prise secteur appropriée. Le voyant s'allume en rouge lorsque l'appareil est en charge. Il faut compter 12 heures pour charger complè- tement la batterie. Débranchez l'adaptateur secteur lorsque la batterie est pleine pour ne pas surcharger la batterie ! Note: Rechargez la batterie dès qu'elle commence à faiblir. En cas de non-utilisation prolongée, rechargez réguliè- rement la batterie afin de ne pas l'endommager

FONCTIONNEMENT SUR BATTERIE

L'autonomie moyenne de la batterie est d'env. 4 heures. L'utilisateur a la possibilité de brancher une batterie 12V externe sur les bornes EXT DC 12V IN (19) à l'arrière de l'enceinte. Branchez le pôle positif (+) sur la borne rouge et le négatif (-) sur la borne noire. ANNONCE VOCALE Lorsque vous mettez l'enceinte sous tension, vous entendez un message vocal. Pour couper ce message, main- tenez le sélecteur de source d'entrée (9) au dos de l'appareil appuyé jusqu'à ce que « OFF » s'affiche. Pour réactiver l'annonce vocale, maintenez à nouveau la touche (9) appuyée jusqu'à ce que « ON » s'affiche. Vous pouvez choisir la langue de l'annonce vocale entre l'anglais et le chinois. Maintenez la touche de lecture/ pause (13) appuyée et soit L-CH pour le chinois soit L-EN pour l'anglais s'affiche. DIS

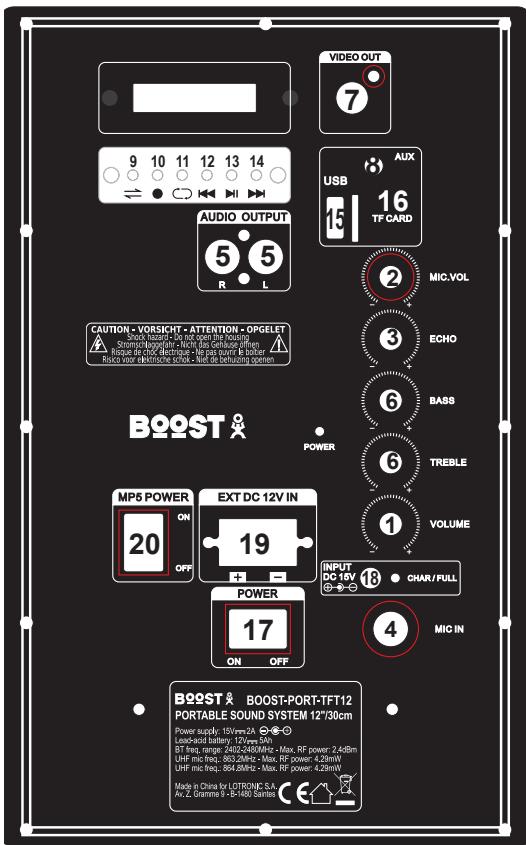

DESCRIPTION DES CONTRÔLES À L'ARRIÈRE

. REC: Appuyez pour enregistrer le son du micro filaire ou sans fil sur . Répétition: Appuyer pour répéter le titre en cours ou tous les titres. . Retour vers le titre précédent. . Lecture/pause . Aller au titre suivant . Branchement d’une clé USB (MP3) . Branchement d’une carte mini-TF (MP3) . M/A du système . Connecteur d'alimentation AC . Bornier de branchement pour une batterie 12V externe . Interrupteur M/A du module MP3 en façade avec écran TFT Voyant de tension: S'allume lorsque le lecteur MP5 est mis sous tension au moyen du commutateur MP5 POWER (20) à l'arrière. MODE: Commute sur les différents formats de fichiers qui se trouvent sur la clé USB ou la carte TF insérée. BACK: Retour au menu supérieur SOUND TRACK: Pas de fonction PREV: Retour au titre précédent NEXT: Aller au titre suivant PLAY/PAUSE: Appuyez pour commencer la lecture d'un titre. Appuyez à nouveau pour mettre la lecture en pause. Appuyez à nouveau pour reprendre la lecture. MENU: Pendant la lecture d'un fichier de musique, appuyez sur cette touche pour afficher les différentes op- tions de réglage à la place de l'affichage des fréquences par défaut. Passez d'une option à l'autre au moyen des touches K« et »1 sur la télécommande ou la façade. Sélectionnez une option au moyen de la touche LECTURE/PAUSE. Lorsque l'option EQ est activée, appuyez sur LECTURE/PAUSE pour faire défiler les différents styles de musique. Vous avez le choix entre Normal - Rock Classic - Jazz - Pop En mode MOVIE, cette touche vous donnera accès aux différents réglages audio et vidéo. IR: Capteur infrarouge. Dirigez la télécommande sur ce capteur. Entrée pour la carte TF Entrée pour une clé USB Contrôle de volume général Contrôle de volume micro Contrôle Echo du microphone Entrée micro Sortie audio : A brancher sur une autre enceinte active ou amplifica- teur Contrôle des graves & aigus Sortie vidéo par RCA : A brancher sur l'entrée vidéo d'un téléviseur, vidéoprojecteur et autre moniteur Entrée AUX par mini Jack 3,5mm Sélecteur d'entrée: Appuyez pour sélectionner une des sources d'en- trée (AUX, USB, TF, Bluetooth) une clé USB ou une carte TF. Tenir appuyé pendant 5 secondes pour activer/désactiver la fonction priorité micro (talkover

BOOST À RECOMMENDATIONS POUR LES PILES DE LA TELECOMMANDE ET DES MICROPHONES Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires. Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile. ATTENTION Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. AVERTISSEMENT Ne pas ingérer la pile. Danger de brûlure chimique. Conserver les piles neuves et usées hors de portée des en- fants. Si le compartiment à pile ne se ferme pas correctement, cesser d'utiliser le produit ef tenir hors de portée des enfants. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin. INSTALLATION DES PILES ' 2 ; Retirez le couvercle du compartiment à piles au dos de la télécommande et C TR insérez 2 piles AAA (LR3) en respectant la bonne polarité. De

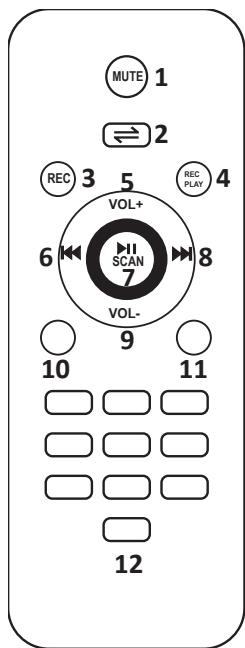

DESCRIPTION DE LA TELECOMMANDE

1. MUTE: Coupe le son 4 \

2. Fait défiler les différents formats de fichier sur l'USB/TF © 1

3. REC: Appuyez pour vous enregistrer

4. REC PLAY: Appuyez pour écouter votre enregistrement 2

6. Sélectionne le fichier précédent

7. Lecture/Pause/Sélection 6 8

8. Sélectionner le fichier suivant ds

9. Réduit le volume O 5 ©

10. Répétition ou lecture aléatoire. Maintenir appuyé pendant 5 secondes pour 10 11

désactiver la fonction talkover du micro si vous voulez utiliser la fonction O0 Karaoke. 000

11. Equalizer: Faites défiler les différents styles de musique: Normal - Rock - Classic -

12. Touches numériques qui permettent d'accéder directement à un titre en entrant son (=)

numéro de fichier. Pour les fichiers au-dessus de 9, appuyez sur 1 + le chiffre des 12 unités. Ex. Pour le n° 15 tapez 1+5. Pour le fichier 38, tapez 3+8. BRANCHEMENT D'UN MICROPHONE FILAIRE (NON FOURNI) Branchez le microphone sur la fiche MIC IN (4) et mettez-le sous tension. Note: Le fait de brancher un microphone ne coupe pas le son de la source en cours de lecture. Réglez le volume, l'écho ef le son avec les contrôles de volume (2), écho (3) et graves & aigus (6) à l'arrière de l'enceinte.

UTILISATION DES MICROPHONES UHF

+ Ouvrez le compartiment à pile et insérez deux piles LR6 avec la bonne polarité. + Mettez le commutateur sur le microphone sur ON. Si le voyant de tension ne s'allume pas ou ne clignote pas, vérifiez si vous avez insérez la pile correctement. + Commencez à chanter dans le microphone et réglez le volume au niveau désiré. + Lorsque le voyant sur le micro s'allume, vous devez remplacer les piles. + Ne pas utiliser le microphone à proximité de l'enceinte pour éviter l'effet Larsen. + Commencez à chanter dans le microphone et réglez le volume au niveau désiré au moyen du contrôle de volume micro (2) à l'arrière de l'enceinte. Vous ne pouvez pas régler le volume de chaque micro individuelle- ment. - Réglez l'écho (3), les graves (6) et aigus (6) au moyen des contrôles à l'arrière. FONCTION KARAOKE Cette fonction est utilisable avec toutes les sources d'entrées. Branchez un microphone ou allumez un ou les deux micros UHF et chantez sur la musique qui est en cours de lecture de l'entrée AUX/USB/TF/Bluetooth. Maintenez le bouton REPEAT sur la télécommande enfoncé pendant 5 secondes pour désactiver la fonction talkover du microphone, sinon le son sera mis en sourdine lorsque vous commencerez à chanter. DIS

BOOST À ENREGISTREMENT + Branchez un microphone sur l'entrée MIC IN ou mettez le ou les micros UHF sous tension. + Branchez une clé USB/carte TF sur l'entrée appropriée. Appuyez sur la touche 10. + Si vous branchez la clé USB/carte TF pour la première fois sur cette enceinte, le système va créer un dossier nommé RECORD. Tous les enregistrements seront automatiquement sauvegardés dans ce dossier. + Lorsque vous êtes prêt à l'enregistrement, appuyez sur la touche REC.

UTILISATION DE L'ENTRÉE USB/MINI-TF

Tenir à l'abri de la chaleur, des champs magnétiques puissants et d'appareils qui peuvent provoquer des inter- férences. Si l'enceinte ne fonctionne pas, éteignez et rallumez-la ou débranchez et rebranchez la clé USB/carte TF. L'enceinte devrait refonctionner normalement. La taille maximale admise des sources USB et TF est de 32 Go. Fichiers de musique compatibles: MP3, MP4, MP5, WAV, WMA

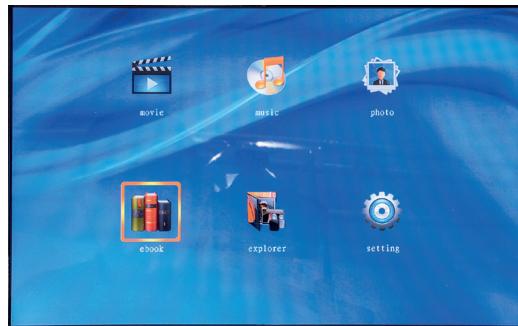

LECTURE DE FICHIERS MP5

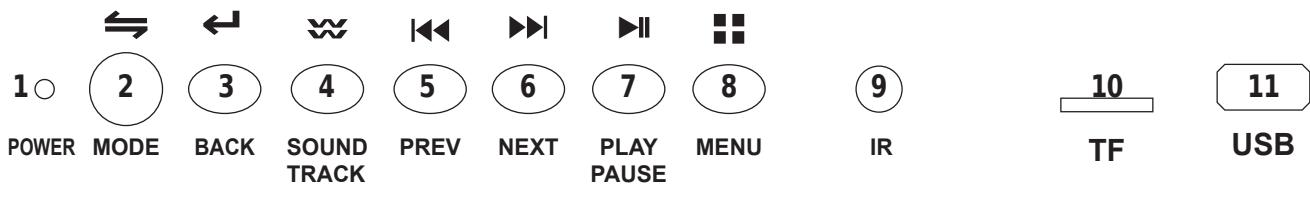

Attention: SEULES LES ENTRÉES USB ET TF EN FAÇADE PEUVENT LIRE DES FICHIERS MP5 (vidéo). Si une clé USB ou une carte TF sont branchées à l'arrière, vous devez d’abord les débrancher, car les entrées à l’arrière sont prioritaires sur les entrées en façade. Dès qu’une clé USB ou carte TF sont branchées en façade, leur contenu s'affiche sur l’écran TFT. La télécommande fournie ne fonctionne qu'avec le module MP5. Il ne commandera pas les microphones, en- trées USB, TF ou AUX à l'arrière. Mettez l'enceinte sous tension au moyen du commutateur POWER (17) à l'arrière. Mettez le module MP5 en façade sous tension au moyen du com- mutateur MP5 POWER (20) à l'arrière. L'écran TFT se présente de la manière suivante : + MOVIE + MUSIC + PHOTO + Ebook + Explorer + Setting

1. Sélectionnez MOVIE au moyen des touches & et »1 sur la télécommande si vous avez branché une clé

USB ou carte TF avec des fichiers vidéo. Appuyez sur la touche PLAY/PAUSE (7) en façade ou sur la télécommande pour afficher le contenu. Sélec- tionnez un fichier avec les touches K# et m1 en façade (5 & 6) ou sur la télécommande (6 & 8) et appuyez sur PLAY/PAUSE en façade ou sur la télécommande.

2. Sélectionnez MUSIC au moyen des touches K et » sur la télécommande si vous avez branché une clé

USB ou carte TF avec des fichiers MP3. Appuyez sur la touche PLAY/PAUSE (7) en façade ou sur la télécommande pour afficher le contenu. Sélec- tionnez un fichier avec les touches K# et m1 en façade (5 & 6) ou sur la télécommande (6 & 8) et appuyez sur PLAY/PAUSE en façade ou sur la télécommande.

3. Sélectionnez PHOTO au moyen des touchesk et »1 sur la télécommande si vous avez branché une clé

USB ou carte TF avec des fichiers images (JPEG). Appuyez sur la touche PLAY/PAUSE (7) en façade ou sur la télécommande pour afficher le contenu. Sélec- tionnez un fichier avec les touches K# et m1 en façade (5 & 6) ou sur la télécommande (6 & 8) et appuyez sur PLAY/PAUSE en façade ou sur la télécommande.

4. Sélectionnez EBOOK au moyen des touches k« et »1 sur la télécommande si vous avez branché une clé

USB ou carte TF avec des fichiers texte (.txt)

5. Sélectionnez SETTINGS pour effectuer des réglages et appuyez sur la touche LECTURE/PAUSE.

Language: La langue par défaut est l'anglais. Vous pouvez choisir entre l'anglais et le chinois.

LECTURE DE FICHIERS MP3

Branchez une clé USB ou une carte TF sur les entrées 15 ou 16 à l'arrière. Réglez le volume avec le contrôle (1). Réglez les graves et aigus avec les contrôles BASS et TREBLE (6). Contrôlez la lecture avec les boutons MP3 9 à 14 à l'arrière. ENTRÉE LIGNE (8) Branchez une source AUX sur l'entrée AUX (8) à l'arrière et appuyez sur le sélecteur d'entrée (9) jusqu'à ce que LINE s'affiche.

BOOST À SORTIE VIDEO (7) Branchez un cordon vidéo RCA sur cette sortie et sur l'entrée vidéo RCA de votre téléviseur, projecteur vidéo ou autre moniteur. SYNCHRONISATION BLUETOOTH - Mettez l'appareil sous tension et appuyez sur la touche 9 pour sélectionner la fonction BLUETOOTH. - Activez la fonction Bluetooth sur l'appareil externe à synchroniser. + Lancez la recherche d'appareil. L'enceinte s'affiche sous le nom "BOOST-PORT-TFT12".

• Appuyez sur la touche » 11 pour commencer la lecture. Sélectionnez les titres avec les touches K4 et ».

CARACTÉRISTIQUES TECHNIQUES

Puissance RMS/max Boomer Batterie. Autonomie Ecran TFT Fréquences des micros UHF Puissance de transmission RF max Portée des micros UHF Bande de fréquence Bluetooth . Puissance d'émission RF max... Alimentation . Dimensions

DIAGNOSTIC DE DÉFAILLANCE

En cas de problème, suivez les instructions ci-dessous. Si le problème persiste, contactez votre revendeur. PROBLÈME Pas de son lorsque le système est mis sous tension

1. Absence de source d'entrée

400W/800W .…12"/30cm 12V 5Ah au plomb-acide 4 heures 15"

Een .…....4.29MW ée, 25-30m à l'intérieur SOLUTION

1. Branchez une source d'entrée

2. Volume réglé au minimum

2. Réglez le volume sur un niveau approprié

Pas de son du micro- phone . Le microphone est mal branché . Branchez fermement le micro . Le micro n’est pas allumé . Allumez le micro Pas de son de la source USB/TF . Mauvais format de fichier . Transformez les fichiers en MP3

3. Volume micro réglé au minimum

3. Augmentez le volume du micro

3. Vous avez laissé brancher une source

USB/TF à l'arrière mais souhaitez utiliser le module MP5

3. Débranchez l'USB/TF à l'arrière de l'en-

ceinte Le haut-parleur émet des bruits

1. Le microphone est trop près du haut-

1. Gardez le micro à une distance de 2m du

2. Le microphone est sous tension mais

2. Eteignez le micro lorsqu'il n’est pas utilisé

3. Le volume du microphone est trop

3. Baissez le volume du micro

4. Un téléphone mobile est utilisé à

proximité du haut-parleur

4. Eloignez le téléphone mobile du haut-

parleur pendant un appel

5. Un autre appareil sans fil est placé

trop près du haut-parleur

5. Eloignez le haut-parleur de tout autre

appareil sans fil. Ce symbole signifie que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Com- munauté européenne afin d'éviter de nuire à l’environnement et à la santé humaine. Il convient d'en dispo- = 5er d'une manière responsable afin de promouvoir la réutilisation des matériaux. Pour retourner votre appa- reil usagé, merci d'utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l'appareil. Ils peuvent reprendre cet appareil pour un recyclage écologique. DIS

Déclaration UE de Conformité Nous, LOTRONIC SA Avenue Zénobe Gramme, 9 1480 SAINTES Belgique +32.2.390.91.91 Certifions et déclarons sous notre seule responsabilité que les produits suivants : arue BO9ST À Désignation commerciale: Système de sonorisation portable avec écran et micros UHF Type ou modèle : BOOST-PORT-TFT12 Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes de : Les directives RED 2014/53/EU, ErP 2005/32/EU et RoHS 2011/65/EU Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants : EN60065:2014 EN62479 : 2010 EN 62311 : 2008

EN61000-3-2 :2014 EN61000-3-3 :2013 EN55035 : 2007 EN55032 : 2015/AC :2016-07 EN 50563 : 2011+A11 EN 50564 : 2011 EN 50581 : 2012 Fait à Saintes (Belgique), le 07/01/2019 M. De Sousa Responsable Qualité LOTRANIC SA AvV- Zenobe] Gramme a T+#O Saint
