MODE D'EMPLOI LED 6x3W NOVISTAR

Merci d’avoir choisi ce produit NOVISTAR. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque NOVISTAR sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

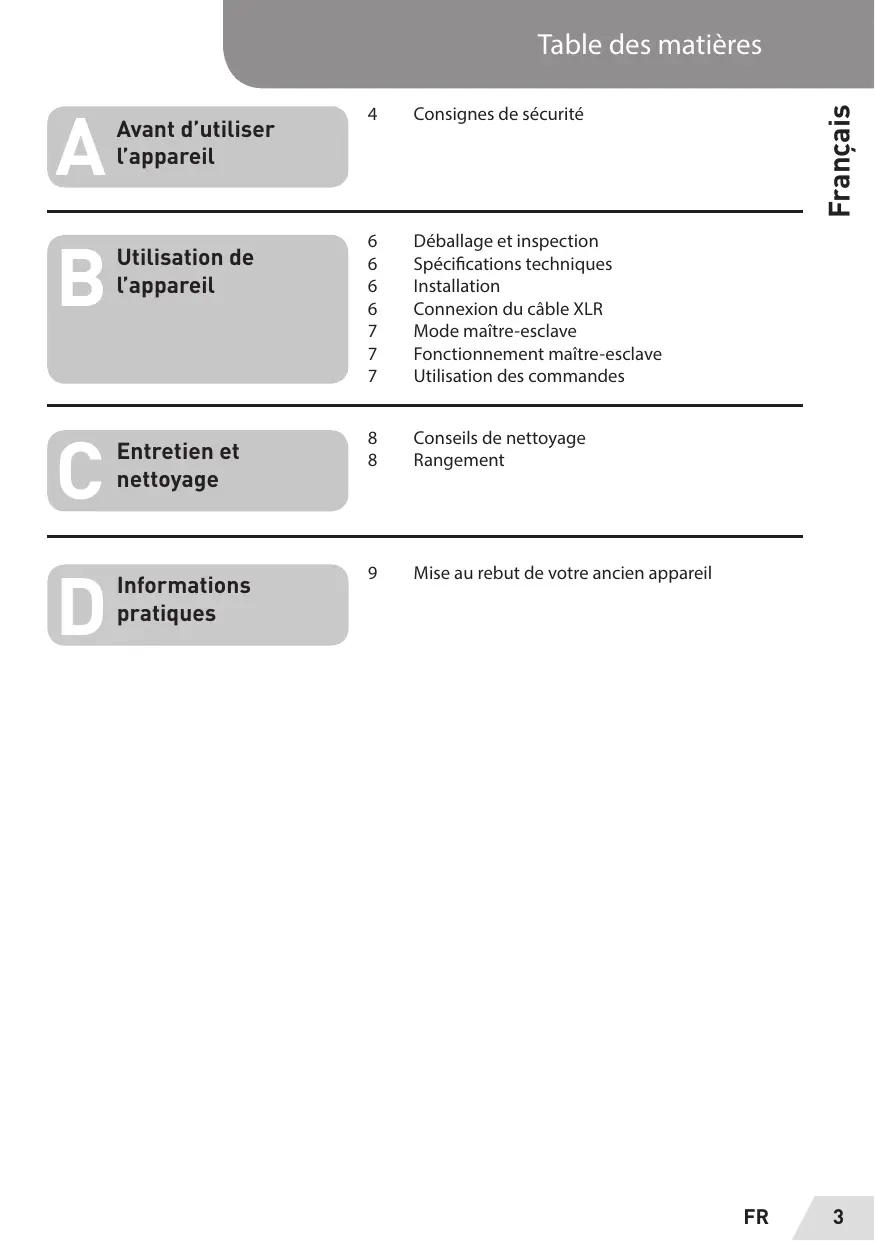

FR Table des matières

, 4 Consignes de sécurité Avant d'u l'appareil . 6 Déballage et inspection Utilisation de 6 Spécifications techniques l'appareil 6 Installation 6 Connexion du câble XLR 7 Mode maître-esclave 7 Fonctionnement maître-esclave 7 Utilisation des commandes : 8 Conseils de nettoyage Entretien et 8 Rangement nettoyage » 9 Mise au rebut de votre ancien appareil Informations PP pratiques

Avant d'utiliser l'appareil

Consignes de sécurité

Avant d'utiliser cet appareil, veuillez lire attentivement ce mode d'emploi et Le conserver pour des utilisations ultérieures.

Si vous confiez cet appareil à une autre personne, remettez-lui aussi ce mode d'emploi.

+ Utilisez cet appareil de la manière décrite dans ce mode d'emploi. Le fabricant décline toute responsabilité en cas de mauvaise manipulation et d'utilisation autre que celle prévue dans ce mode d'emploi.

+ Le non respect des consignes de sécurité et d'utilisation peut entraîner un risque de choc électrique, d'incendie et/ou des blessures aux personnes.

- N'utilisez pas d'autres accessoires que ceux recommandés par le fabricant ; ils peuvent endommager l'appareil et/ou provoquer des blessures.

+ Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants de plus de 8 ans) dont les capacités physiques, sensorielles ou mentales sont réduites, ni par des personnes dénuées d'expérience où de connaissances, sauf si elles ont

pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance de cet appareil ne doivent pas être effectués par des enfants âgés de moins de 8 ans. Conservez cet appareil et son fil électrique hors de portée des enfants âgés de moins de 8 ans.

+ Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

+ Installez l'appareil sur une surface stable.

+ N'installez pas l'appareil près de sources de flammes nues, telles que des bougies allumées.

+ L'appareil ne doit pas être exposé à des gouttes ou éclaboussures d'eau. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.

+ N'entravez pas l'aération en obstruant les ouvertures d'aération avec des objets tels que des journaux, nappes, rideaux, etc.

+ La prise de courant doit demeurer aisément accessible.

N'installez pas l'apparei

+ À des endroits où il peut être en contact direct avec les rayons du soleil.

+ Près d'appareils à chaleur rayonnante (par exemple, des chauffages électriques).

+ Près ou sur d’autres équipements produisant beaucoup de chaleur

(équipements audiovisuels, stéréo, informatiques, etc.).

+ À des endroits sujets à de constantes vibrations.

+ À des endroits exposés à l'humidité, aux intempéries et dans des lieux mouillés.

Avant _ tout vérifiez :

- Que l'appareil et le câble ne sont pas abîmés. Dans un tel cas, n'utilisez pas l'appareil et rapportez-le à votre revendeur à des fins d'inspection et de réparation.

+ Que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre réseau électrique.

Avant d'utiliser l'appareil

- Ne démontez pas l'appareil vous-même. Toutes opérations de démontage, de réparation ou de vérification doivent être réalisées exclusivement par une personne qualifiée.

+ Sile câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente où des personnes de qualification similaire, afin d'éviter tout danger.

- L'écran de protection, la lentille ou l'écran ultraviolet doivent être remplacés s'ils sont visiblement endommagés à un point tel que leur efficacité est compromise, par exemple en raison de fissures ou de rayures profondes.

+ Les lampes ne sont pas remplaçables.

Utilisation de l'appareil

Ce produit est un éclairage équipé de lampes LED. Idéal pour un éclairage puissant à faible consommation.

L'appareil n'est prévu une

utilisation en intérieur.

Avant toute installation, entretien et réparation, assurez-vous que l'appareil soit éteint, débranché et refroidi.

Déballage et inspection

+ Avant son installation et son utilisation, vérifiez si votre appareil nest pas endommagé et s'il est complet. En cas de problème, retournez-le à votre revendeur ou au service technique.

+ Pour éviter tout risque d'accident, rangez tous les emballages hors de portée des enfants.

Spécifications techniques

Modèle GLOBE DYNAMIC LED Tension AC 100-240 V, 50/60

Température de Intérieur, -20 à 40

fonctionnement degrés

Modes de fonctionnement

DMX512, Master/ Slave, son actif, Auto

L'installation, l'utili et Les réparations doivent être effectuées par un professionnel quali Assurez- vous aussi que toutes Les interventions sont

(---"+ effectuées conformément à

ce mode d'emploi. + Installez l'appareil à une distance minimale de 1 mètre des objets inflammables. + N'installez jamais l'éclairage objets inflammables. + La température doit être comprise entre -20 et 40 degrés. + La température de la surface de l'éclairage peut s'élever jusqu'à 85 degrés. Ne touchez pas l'appareil quand il est allumé et lors de son refroidissement. + Vérifiez si l'arrière de l'appareil est bien vissé. N'utilisez jamais l'appareil s'il est incorrectement assemblé, mal installé ou endommagé. + Installez votre appareil dans une pièce bien aérée, dans un endroit plat et stable. Évitez les endroits exposés à des échauffements, à de l'eau ou à de la moisissure. + Laissez un espace suffisant (minimum 20 cm) autour de l'appareil pour assurer une bonne aération. + Branchez l'appareil à une prise de courant adéquate. + Le produit est prévu pour une utilisation au sol ou sur un support stable.

Connexion du câble XLR Utilisez le câble XLR fourni avec l'appareil pour contrôler l'appareil avec un contrôleur DMX externe, Il permet de recevoir des signaux DMX512. Branchez le câble en respectant les sorties et entrées du câble et de l'appareil.

Utilisation de l'appareil

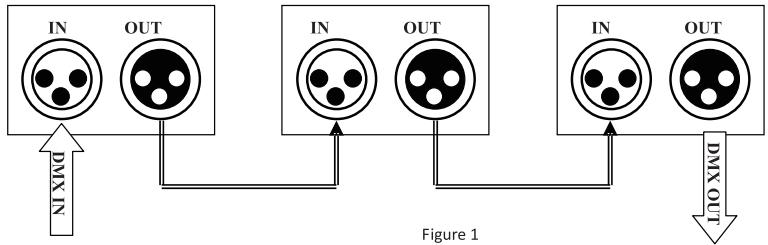

Vous pouvez utiliser un câble XLR 3 pour connecter la sortie du spot « maître » à l'entrée du spot « esclave ». La sortie du “maître” est reliée à la première entrée de « l'esclave » et ainsi de suite.

Fonctionnement maître-esclave

1. Définissez un produit comme maître et choisissez sur l'écran numérique une adresse entre AO01 et AO9. 2. Sélectionnez le premier produit esclave et entrez A00 sur l'écran numérique. L'adresse DMX doit être sur DO01. 3.1 n'est pas utile de connecter une entrée ou un contrôleur sur le produit maître. Connectez la sortie du produit maître sur l'entrée du produit choisi comme esclave. Vous pouvez connecter jusqu'à 30 produits esclaves en série. 4. L'esclave reproduira le jeu de lumière du maître de façon synchrone.

Utilisation des commandes

CH1 Sélection de couleur 0-35 OFF

180-215 Rouge + bleu

252-255 Vert + rouge + bleu CH2 Stroboscope 0-8 ON

9-255 Réglage vitesse lent à rapide CH3 Vitesse 0-5 Stop

6-255 Réglage vitesse lent à rapide CH4 Contrôle sonore etauto 0-30 OFF

181-255 Contrôle sonore

Entretien et nettoyage

Votre appareil doit être correctement entretenu, pour réduire Les risques d'accidents et éviter des réparations.

Lors de l'entretien, n'utilisez pas de produits susceptibles de l'endommager (par exemple produits abrasifs, nettoyant vapeur, etc.). Conseils de nettoyage

- L'appareil doit être éteint, débranché et refroidi avant l'entretien. + Pour nettoyer le corps extérieur de l'appareil, utilisez un chiffon sec et doux.

Rangez l'appareil de préférence dans son emballage, dans un endroit sec, à l'abri de l'humidité et hors de portée des enfants.

FR Informations pratiques

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri w® de la localité. La valorisation des déchets permet de contribuer à BR préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE Ce produit est garanti pour une période de 1 an à partir de la date d'achat”, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

“sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 1 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door

La mise sur le marché de ce produit est opérée par ELECTRO DEPOT qui s'assure de la conformité du produit aux exigences applicables.
