MODE D'EMPLOI PRO BEAM LED 35W NOVISTAR

06/2016 CONDITION DE GARANTIE Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matéria n résultant d'une m , d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse

GARANTIEVOORWAARDEN rd voor een periode van 2 jaar vanaf de aankoopdatum!, g is van een fabricagefout of het materiaal. Gebre- schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

Merci d'avoir choisi ce produit NOVISTAR Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque NOVISTAR vous assurent une utilisation simple, une performance fiable et une qualité irréprochable Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

>TRO DEPOT Table des matières

Avant d'utiliser 4 Consignes d'usage l'appareil ilicati 7 Installation WE En EE 7 Comment installer l'appareil l'appareil 11 Consignes d'installation du produit 12 Branchements DMX512 Nettoyage et 12 Nettoyage et entretien entretien Informations 13 Spécifications techniques LÉ ti 14 Mode à 9 canaux CompléMENtaITES | 15 Mode à 11 canaux

Consignes de sécurité

e Lisez La notice d'utilisation atten- tivement, car elle comporte d'impor-

tantes informations concernant l'instal-

lation, l'utilisation et l'entretien.

+ Conservez cette notice d'utilisation pour consul- tation ultérieure. Si vous vendez l'appareil à un tiers, remettez-lui éga- lement impérativement cette notice d'utilisation.

+ Nos luminaires sont contrôlés en usine avant leur expédition. L'utilisa- teur doit utiliser Le Llumi- naire en respectant les instructions de la notice d'utilisation. Les dom- mages dus à des mani- pulations/utilisations in- correctes ne seront pas couverts par la garantie.

+ Déballez délicatement le produit et inspectez- le intégralement pour vérifier qu'il n'a pas été endommagé pendant le transport.

e L'appareil est concu

A Avant d'utiliser l'appareil

exclusivement pour un usage en intérieur. Utili- sez cet appareil exclusive- ment dans un endroit sec. Faites installer et utiliser le luminaire par un pro- fessionnel.

Attachez l'appareil avec une chaîñne de sécurité lors de son installation pour renforcer la sécu- rité. Ne manipulez pas l'appareil en Le saisissant uniquement par sa tête. Saisissez-le toujours par sa base. L'appareil doit être instal- lé dans un endroit pourvu d'une ventilation appro- priée et éloigné de 50 cm au minium de toutes Les surfaces adjacentes. Veillez à ce qu'aucun ori- fice de ventilation ne soit bouché, sinon l'appareil surchauffera.

Avant l'utilisation, véri- fiez que La tension et la fréquence de l'alimen- tation électrique corres- pondent aux spécifica- tions de l'appareil.

ILest important que le fil de terre jaune/vert soit connecté à la terre pour éviter un choc électrique. Température ambiante maximale TA : 40. N'utili-

Avant d'utiliser l'appareil ES

sez pas l'appareil quand la température est supé- rieure à cette valeur.

Ne connectez pas l'ap- pareil à un dispositif de contrôle de La luminosité. Lors de la première utili- sation, il y aura de La fu- mée et une odeur. Elles disparaitront rapidement après quelques minutes. Veillez à ce qu'il n'y ait aucun matériau inflam- mable près de l'appareil pendant son utilisation, sinon cela présente un risque d'incendie. Surveillez attentivement les câbles d'alimentation et remplacez-les immé- diatement s'ils sont en- dommagés.

Ne faites jamais fonc- tionner l'appareil pen- dant une durée prolon- gée, sinon cela réduira sa durée de vie.

Veillez à ce que de l'eau, des liquides inflam- mables ou des objets métalliques ne pénètrent pas dans l'appareil. Si cela se produit, coupez immédiatement l'ali- mentation secteur. N'utilisez pas l'appareil dans les environnements sales ou poussiéreux, et

nettoyez l'appareil. Ne laissez pas les en- fants faire fonctionner l'appareil.

Ne touchez aucun câble pendant l'utilisation, car cela peut présenter un risque de choc électrique. Veillez à ne pas mélanger les câbles d'alimentation avec d'autres câbles. Débranchezle câble d'ali- mentation avant toute ré- paration ou tout change- ment de fusible/ampoule. Remplacez un fusible exclusivement par un fu- sible du même type.

Si un grave problème de fonctionnement survient, cessez immédiatement d'utiliser l'appareil. N'allumez et n'éteignez jamais successivement l'appareil rapidement. Le boîtier, les lentilles et Le filtre ultraviolet doivent être changés quand ils sont visible- ment endommagés. N'ouvrez pas l'appareil, car aucun de ses compo- sants internes n'est ré- parable par l'utilisateur. N'essayez jamais de répa- rer l'appareil vous-même. Lesréparations effectuées

Avant d'utiliser l'appareil

par des personnes non qualifiées peuvent pro- voquer des dommages et des dysfonctionnements. Contactez le centre d'as- sistance technique agréé le plus proche.

e Débranchez l'appareil de l'alimentation sec- teur avant toute période d'inutilisation prolongée.

e Utilisez les éléments d'emballage d'origine pour transporter à nou- veau l'appareil.

+ Ne regardez pas direc- tement dans le faisceau lumineux des LED quand l'appareil est allumé.

© tion électrique, ne branchez pas

unités, utilisez une autre alimentation électrique pour les 7 unités suivantes.

Utilisation de l'appareil

Merci d'avoir choisi notre produit. Lisez cette notice d'utilisation attentivement et res- pectez les instructions pour garantir que vous puissiez correctement et de manière sûre installer, utiliser et entretenir Le produit. Nous rejetons toute responsabilité en cas de dommage ou de blessure corporelle causés par un usage anormal.

L'appareil doit être installé via les trous de vis de son support. Vérifiez toujours que L'appareil est solidement fixé pour éviter Les vibrations et Le glissement pendant l'uti- lisation. Garantissez toujours que la structure sur laquelle vous fixez l'appareil est solide et capable de supporter un poids 10 fois supérieur à celui de l'appareil. Utilisez toujours également un câble de sécurité pouvant supporter 12 fois Le poids de l'appa- reil Lors de son installation.

L'appareil doit être fixé par des professionnels. Et il doit être fixé dans un endroit où iLest hors de portée des personnes et où personne ne passe devant ou dessous Lui.

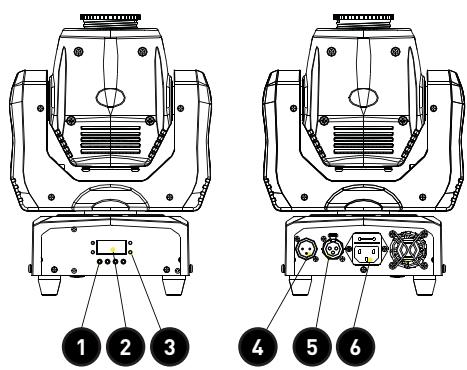

Comment installer l'appareil

C3] Voyant indicateur

@ sortie de signal DMX

6 Entrée de signal DMX C:] Prise d'alimentation

Utilisation de l'appareil

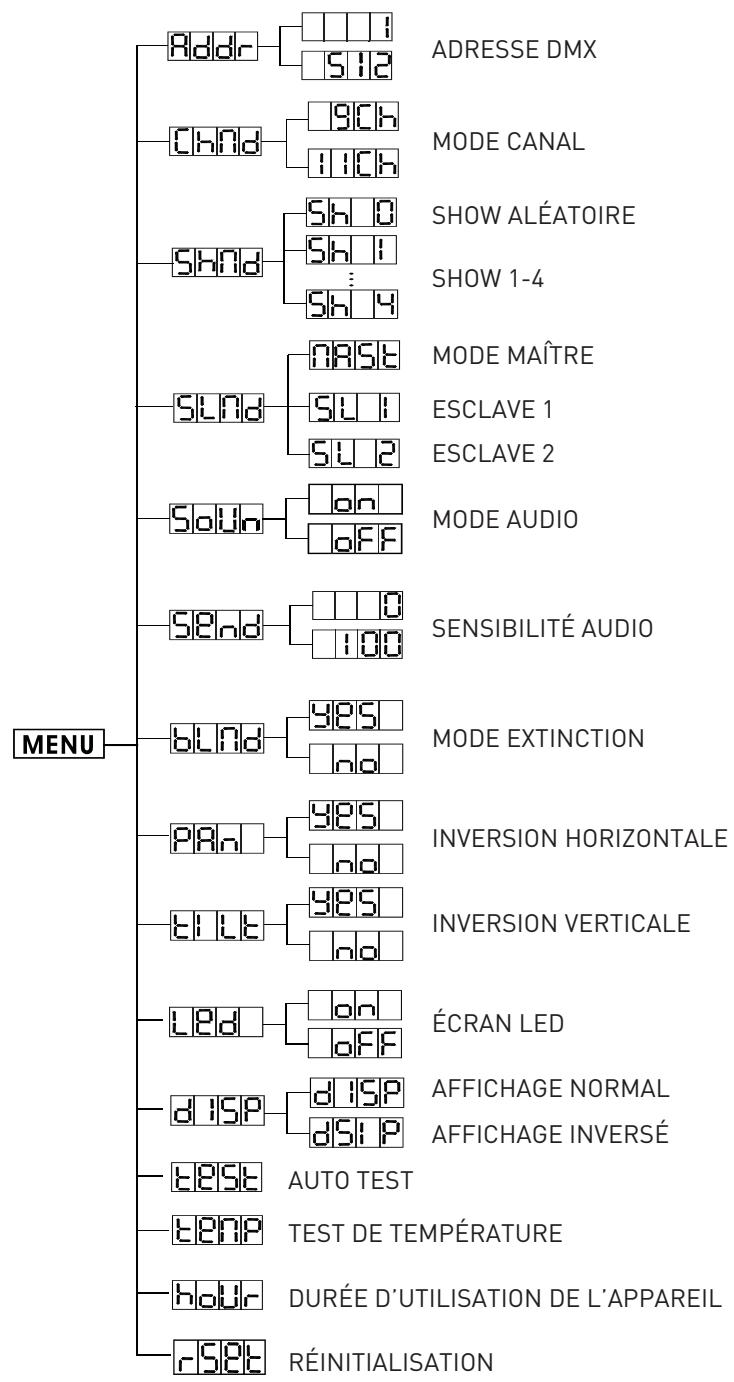

-HIBISE] AUTO TEST TEST DE TEMPÉRATURE DURÉE D'UTILISATION DE L'APPAREIL RÉINITIALISATION Utilisation de l'appareil

Pour sélectionner appuyez sur Le bouton ENTRER pour afficher ADRESSE DMX sur l'écran. Avec Les boutons BAS/HAUT, réglez l'adresse entre 1 et 512. Une fois l'adresse réglée, appuyez sur Le bouton ENTRER pour confirmer le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner menu principal sans conserver le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

MODE CANAL Pour sélectionne CANAL DMX sur l'écran.

Avec Les boutons BAS/HAUT, sélectionnez l'un des modes canal 1, 6, 12. Une fois Le mode canal sélectionné, appuyez sur Le bouton ENTRER pour confirmer Le réglage où appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter le mode menu.

(d| appuyez sur le bouton ENTRER pour afficher le MODE Pour sélectionner (SL Fld| appuyez sur le bouton ENTRER pour afficher le MODE ES- CLAVE sur l'écran. Avec Les boutons BAS/HAUT, sélectionnez le mode DB5B (MAÎTRE), ElID (ESCLAVE 1) où BL. 51 (ESCLAVE 2). Une fois Le mode sélectionné, appuyez sur Le bouton ENTRER pour confirmer Le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.une minute pour quitter le mode menu.

MODE SHOW Pour sélectionner Bd] appuyez sur Le bouton ENTRER pour affi SHOW sur l'écran. Avec les boutons BAS/HAUT, sélectionnez Le mode I] (Show aléatoire), (Show 1) ou BH Show 8]. Une fois Le mode sélectionné, ap- puyez sur Le bouton ENTRER pour confirmer le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver le réglage. Appuyez

sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

MODE AUDIO Pour sélectionner GlolLinl appuyez sur Le bouton ENTRER pour afficher le MODE AUDIO sur L'écran. Avec les boutons BAS/HAUT, sélectionnez Le mode Son

activé] ou {Son désactivé). Une fois Le mode sélectionné, appuyez sur Le bou- ton ENTRER pour confirmer Le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter le mode menu.

Utilisation de l'appareil

Pour sélectionner (A) appuyez sur Le bouton ENTRER pour afficher La SENSIBI- LITÉ AUDIO sur l'écran. Avec Les boutons BAS/HAUT, réglez l'adresse entre 1 et 100. Appuyez sur le bouton ENTRER pour confirmer le réglage.

(A]MODE EXTINCTION Pour sélectionner | appuyez sur Le bouton ENTRER pour afficher Le MODE EXTINCTION sur l'écran. Avec Les boutons BAS/HAUT, sélectionnez Le mode {extinction] ou (normal. Une fois Le mode sélectionné, appuyez sur Le bouton ENTRER pour confirmer Le réglage ou appuyez à nouveau sur Le bouton MENU pour

retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

| appuyez sur Le bouton ENTRER pour afficher INVERSION VERTICALE sur l'écran. Avec Les boutons BAS/HAUT, sélectionnez Le mode

{inversion verticale] ou normal]. Une fois Le mode sélectionné, appuyez sur Le bouton ENTRER pour confirmer Le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

LP arFicHAGE LED L Pour sélectionner

appuyez sur le bouton ENTRER pour afficher AFFICHAGE LED sur L'écran. Avec Les boutons BAS/HAUT, sélectionnez Le mode

Lumé) ou LED éteinte]. Une fois Le mode sélectionné, appuyez sur Le bouton ENTRER pour confirmer le réglage ou appuyez à nouveau sur Le bouton MENU pour retourner au menu principal sans conserver Le réglage. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

(A TSIF] AFFICHAGE INVERSÉ Pour sélectionner | appuyez sur Le bouton ENTRER pour afficher AFFICHAGE sur l'écran. Avec Les boutons BAS/HAUT, sélectionnez Le mode [al 15] (normat) ou

HF] (inversé, puis appuyez sur le bouton ENTRER pour confirmer le réglage. Pour retourner au menu principal sans conserver le réglage, appuyez sur le bouton MENU.

IEEISE] auTo TEST Pour sélectionner [EIPISIE] appuyez sur Le bouton ENTRER pour afficher TEST sur L'écran, l'appareil effectue un auto-test. Pour retourner au menu principal sans conserver Le réglage, appuyez à nouveau sur Le bouton MENU. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter le mode menu.

Utilisation de l'appareil

Pour sélectionner | appuyez sur Le bouton ENTRER pour afficher TEMP sur L'écran, puis l'écran affiche la température de l'appareil. Pour retourner au menu principal sans conserver Le réglage, appuyez à nouveau sur Le bouton MENU. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter Le mode menu.

URÉE D'UTILISATION Pour sélectionner appuyez sur Le bouton ENTRER pour afficher DURÉE D'UTILISATION sur l'écran, puis l'écran affiche La durée d'utilisation (heures) de L'appareil. Pour retourner au menu principal sans conserver le réglage, appuyez à nouveau sur Le bouton MENU. Appuyez sur Le bouton MENU pendant une seconde ou attendez une minute pour quitter le mode menu.

RÉINITIALISATION Pour sélectionner [EISIPIE] appuyez sur le bouton ENTRER pour afficher RÉINITIA- LISATION sur L'écran. Appuyez sur Le bouton ENTRER, tous les canaux de l'appareil retournent dans Leur position standard.

Consignes d'installation du produit

1. Le crochet utilisé pour sécuriser l'appareil doit pouvoir supporter au moins deux fois le poids de l'appareil.

2. La chaîne utilisée pour sécuriser l'appareil doit pouvoir supporter au moins trois fois le

poids de l'appareil.

Le bras utilisé avec l'appareil doit pouvoir supporter au moins cinq fois le poids de l'appareil.

4. Ce produit peut être utilisé à l'envers fixé sur un support, mais ce support fois pouvoir sup- porter le poids du produit. Par sécurité, accrochez le produit avec une chaîne de sécurité. Le fabricant rejette toute responsabilité si l'utilisateur n'installe pas Le produit en respectant Le schéma et Les consignes fournis.

Nettoyage et entretien

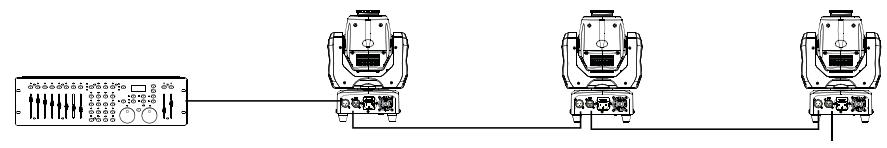

Le DMX512 est très utilisé pour Le contrôle des luminaires et permet un maximum de 512 canaux.

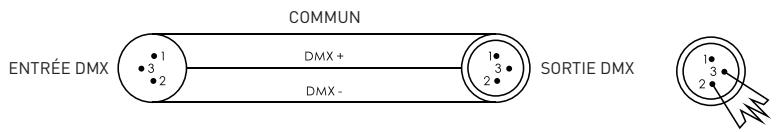

COMMUN Introduction : 1. Mode Maitre-Esclave :

soRE ux 1. Retirez Le contrôleur DMX.

2. Placez Le luminaire esclave dans le mode DMX. 3. Faites fonctionner Le programme intégré du luminaire maître et assignez Le lumi- naire maître.

Nettoyage du produit

Nettoyez Le luminaire régulièrement pour optimiser sa lu-

minosité. La fréquence de nettoyage dépend de l'environne-

ment d'utilisation du produit : Les environnements mouillés,

enfumés ou très sales peuvent provoquer une plus grande

accumulation de saletés sur Les lentilles du produit.

+ Nettoyez avec un chiffon doux et un liquide de nettoyage classique pour verre.

+ Séchez toujours soigneusement Les pièces.

+ Nettoyez les lentilles externes au minimum tous les 20 jours. Nettoyez les lentilles internes au minimum tous les 30/60 jours.

Informations complémentaires

Spécifications techniques

Tension : Puissance absorbée : Nb de LED : Fonctions :

Angle de faisceau : Canaux DMX : Écran :

Luminosité : Axes XW :

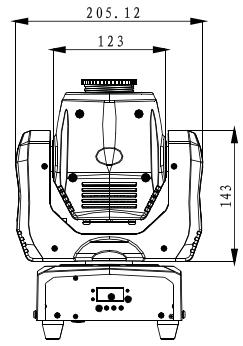

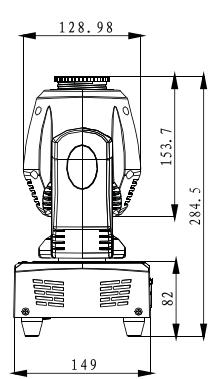

Dimensions du produit :

Quantité de La boîte principale :

7/13 canaux [sélection du mode canal DMX) Affichage LCD

Axe X : 540° ; Axe Y : 230°
