Intitulé	Valeur / Description
Type de produit	Flash externe Canon Speedlite 430EX II
Caractéristiques techniques principales	Nombre guide : 43 (ISO 100, m), zoom de 24 à 105 mm, rotation de la tête à 180° à gauche et à droite, inclinaison de 90° vers le haut
Alimentation électrique	4 piles AA (alkaline ou NiMH)
Dimensions approximatives	75 x 113 x 90 mm
Poids	Approx. 335 g (sans piles)
Compatibilités	Compatible avec les appareils photo Canon EOS et certains modèles d'appareils photo reflex numériques
Type de batterie	Piles AA (4x)
Tension	6V (avec 4 piles AA)
Puissance	Puissance de sortie réglable de 1/1 à 1/128
Fonctions principales	Mode E-TTL II, mode manuel, mode multi, synchronisation haute vitesse, fonction de réduction des yeux rouges
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité et à la chaleur excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour réparations courantes, consulter un professionnel pour des réparations complexes
Informations générales utiles	Vérifier la compatibilité avec votre appareil photo avant l'achat, lire le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - FLASH SPEEDLIT 430XII CANON

Comment installer le Canon Speedlite 430EX II sur mon appareil photo ?

Pour installer le Speedlite 430EX II, alignez la griffe du flash avec la griffe de votre appareil photo, puis poussez le flash vers le bas jusqu'à ce qu'il s'enclenche en place.

Pourquoi mon flash ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles sont chargées. Si le problème persiste, essayez de remplacer les piles.

Comment régler la puissance du flash ?

Utilisez la roue de réglage sur le flash ou le menu de votre appareil photo pour ajuster la puissance du flash selon vos besoins.

Le flash ne se déclenche pas lorsque je prends une photo, que faire ?

Assurez-vous que le flash est correctement monté et qu'il est activé dans les réglages de votre appareil photo. Vérifiez également que vous n'êtes pas en mode 'silencieux' ou 'sans flash'.

Comment utiliser le flash en mode esclave ?

Pour utiliser le Speedlite 430EX II en mode esclave, réglez le mode du flash sur 'esclave' et assurez-vous que votre appareil photo est compatible avec le mode de déclenchement à distance.

Le flash surchauffe, que dois-je faire ?

Si le flash surchauffe, laissez-le refroidir avant de l'utiliser à nouveau. Évitez de prendre plusieurs photos en rafale sans pauses entre les prises.

Comment nettoyer le Canon Speedlite 430EX II ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le flash.

Le flash produit des images surexposées, comment y remédier ?

Essayez de diminuer la puissance du flash ou d'ajuster les paramètres d'exposition de votre appareil photo. Vous pouvez également utiliser un diffuseur pour adoucir la lumière.

Mon flash ne se recharge pas, que faire ?

Vérifiez que le flash est allumé et que les piles sont en bon état. Si cela ne fonctionne pas, essayez de réinitialiser le flash en retirant et en remettant les piles.

Comment utiliser le mode de compensation d'exposition du flash ?

Accédez aux réglages du flash via le menu de votre appareil photo et ajustez la compensation d'exposition selon votre préférence.

MODE D'EMPLOI FLASH SPEEDLIT 430XII CANON

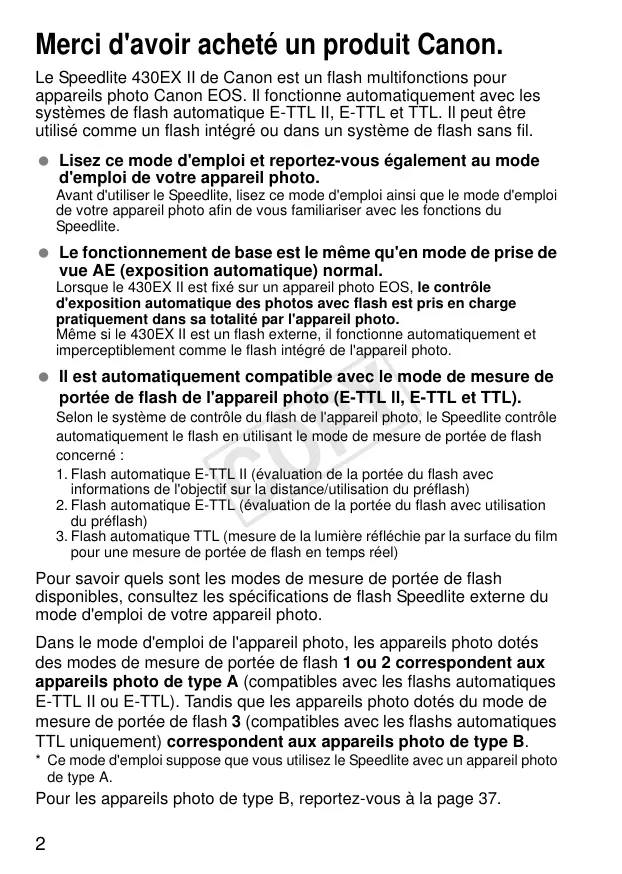

Merci d'avoir acheté un produit Canon.

Le Speedlite 430EX II de Canon est un flash multifonctions pour apparéils photo Canon EOS. Il fonctionne automatiquement avec les systèmes de flash automatique E-TTL II, E-TTL et TTL. Il peut être utilisé comme un flash intégré ou dans un système de flash sans fil.

• Lisez ce mode d'emploi et reportez-vous également au mode d'emploi de votre apparéil photo.

Avant d'utiliser le Speedlite, liquez ce mode d'emploi ainsi que le mode d'emploi de votre apparéil photo afin de vous familiariser avec les fonctions du Speedlite.

• Le fonctionnement de base est le même qu'en mode de prise de vue AE (exposition automatique) normal.

Lorsque le 430EX II est fixé sur un apparéil photo EOS, le contrôle d'exposition automatique des photos avec flash est pris en charge pratiquement dans sa totalité par l' apparéil photo.

Meme si le 430EX II est un flash externe, il fonctionne automatiquement et imperceptiblement comme le flash intégré de l'appareil photo.

• Il est automatiquement compatible avec le mode de mesure de portée de flash de l'appareil photo (E-TTL II, E-TTL et TTL).

Selon le système de contrôle du flash de l'appareil photo, le Speedlite contrôle automatiquement le flash en utilisant le mode de mesure de portée de flash concerné :

1. Flash automatique E-TTL II (évaluation de la portée du flash avec informations de l'objet sur la distance/utilisation du préflash)
2. Flash automatique E-TTL (évaluation de la portée du flash avec'utilisation du préflash)
3. Flash automatique TTL (mesure de la lumière réfléchie par la surface du film pour une mesure de portée de flash en temps réel)

Pour savoir quels sont les modes de mesure de portée de flash disponibles, consultez les specifications de flash Speedlite externe du mode d'emploi de votre apparéil photo.

Dans le mode d'emploi de l'appareil photo, les apparciels photo dotés des modes de mesure de portée de flash 1 ou 2 correspondent aux apparciels photo de type A (compatibles avec les flashes automatiques E-TTL II ou E-TTL). Tandis que les apparciels photo dotés du mode de mesure de portée de flash 3 (compatibles avec les flashes automatiques TTL uniquement) correspondent aux apparciels photo de type B.

• Ce mode d'emploi suppose que vous utilisez le Speedlite avec un apparéil photo de type A.

Pour les apparèils photo de type B, reportez-vous à la page 37.

Table des matieres

1 Mise en route et fonctionnement de base. 7
2 Utilisation du flash 13
3 Flash sans fil 25

Réréquence 32

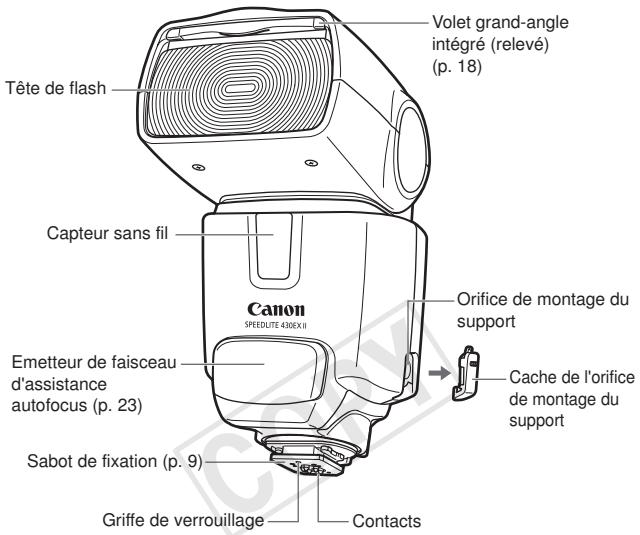

Conventions utilisées dans ce manuel

• Le symbole < 図> dans le texte fait reférence au bouton +/-.

• Le symbole < ©> dans le texte fait-reference au bouton de sélection/réglage.

• Les instructions d'utilisation décrites dans ce mode d'emploi supposant que l'appareil photo et le Speedlite sont tous les deux sous tension.

• Des icônes sont utilisées dans le texte pour illustrer les boutons, molettes et réglages correspondants. Ils correspondant aux icônes que vous trouvrez sur l'appareil photo et sur le Speedlite.
• Les iconées (已 4) / (已 6) / (已 16) indiquent que la fonction concernée reste active pendant 4, 6 ou 16 secondes, après avoir relâché le bouton.
• Les numéroes des pages de référence sont indiqués par l'abréviation (p. **).
• Ce mode d'emploi utilise les symboles d'alerte suivants :

:Ce symbole indique un averissement pour eviter les problèmes d'utilisation.

:Ce symbole indique des informations supplémentaires.

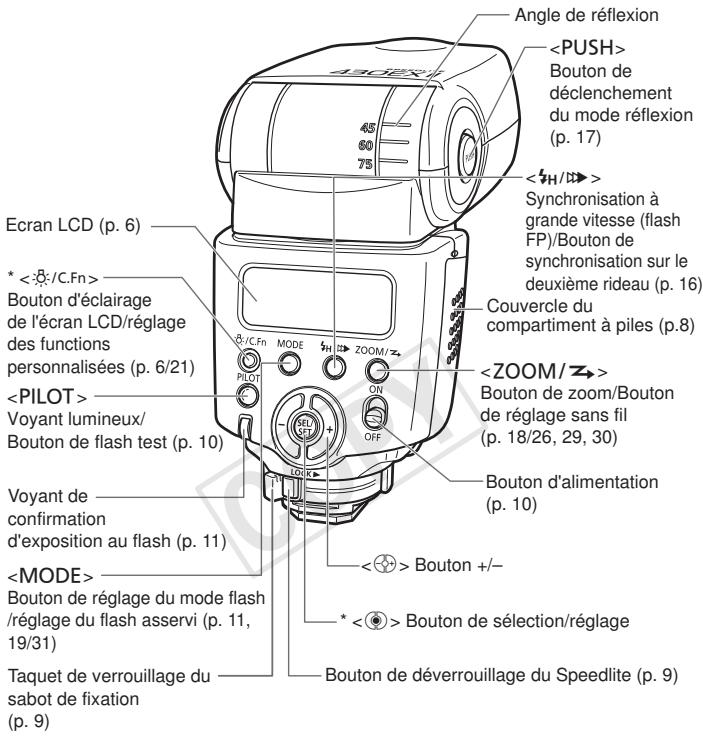

Les boutons indiqués par un astérisque commandent des fonctions qui restent actives pendant 8 secondes après les avoir pressés et relâchés.
< 品 > s'éclaire pendant 12 secondes.

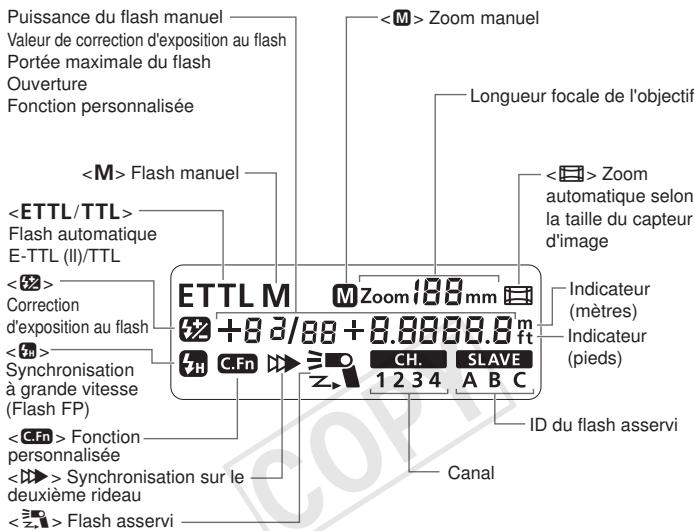

Ecran LCD

Pour éclairer l'écran LCD, appuyez sur le bouton <
- Les éléments affichés dépendent des réglages définis.

Mise en route et fonctionnement de base

Mise en place des piles 8

Fixation et retrait du flash 9

Mise sous tension 10

Prise de vue avec flash 100% automatique..... 11

Utilisation des flashes automatiques E-TTL II et

E-TTL en modes de prise de vue 12

Precautions lors du déclenchement de flashes consécutifs

Pour éviter une surchauffe et une dépréciation de la tête de flash, ne déclenchez pas plus de 20 flashes consécutifs. Àpres 20 flashes consécutifs, laissez reposer le Speedlite pendant au moins 10 minutes.
Si vous déclenchez plus de 20 flashes consécutifs, puis à nouveau plusieurs flashes à de brefs intervalles, la fonction de prévention de surchauffe interne peut s'activer et faire passer le temps de recharge d'environ 8 à 20 secondes. Le cas échéant, laissez reposer le Speedlite pendant environ 15 minutes pour que le flash returne à son état normal.

Mise en place des piles

Insérez quatre piles de type AA.

1 Ouvrez le couvercle.

• Faites glisser le couvercle du compartment à piles comme l'indique la flèche et ouvrez-le.

Installez les piles.

Assurez-vous que les bornes ^+ et des piles sont orientees correctement, comme indiquedans le compartment a piles.

3 Fermez le couvercle.

Fermez le couvercle du compartment à piles et faites-le glisser comme l'indique la flèche.

Temps de recharge et nombre de flashes

Temps de recharge (approx.)	Nombre de flashes (approx.)
0,1 - 3,0 s	200 - 1 400

• Basé sur des piles alcalines de type AA neuves et sur les normes de test Canon.

• Veuiliez notes que certaines piles au lithium AA/R6 peuvent devenir extrémement chaudes dans de rares occasions pendant l'utilisation. Par mesure de sécurité, n'utilisez pas de « piles au lithium AA/R6 »

L'utilisation de piles non-alcalines de type AA peut etre a l'origine d'un mauvais contact des piles en raison de la forme irrreguliere de leurs bornes.
- Si vous remplacez les piles après avoir déclenché plusieurs flashes consécutifs, elles peuvent être chaudes.

Utilisez quatre piles neuves de la meme marque. Lorsque vous procedez au remplacement des piles, remplacez les quatre en meme temps.
- Les piles AA/R6 Ni-MH peuvent aussi être utilisées.

Fixation et retrait du flash

Fixez le Speedlite.

• Insérez complètement le sabot de fixation du Speedlite dans la griffe porte-accessoires de l'appareil photo. (Le sabot de fixation dépasse légèrement de la griffe porte-accessoires.)

Fixez fermement le Speedlite.

Sur le sabot de fixation, faites glisser le taquet de verrouillage vers la droite.
Le déclic indique que le taquet est verrouillé.

• Tout en appuyant sur le bouton de déverrouillage du Speedlite, faites glisser le taquet de verrouillage vers la gauche pour-retirer le Speedlite.

Avant de fixer ou de retarder le Speedlite, veillez à lemettre hors tension.

Mise sous tension

1 Mettez le bouton d'alimentation sur < ON> .

La recharge du flash commence.

Vérifiez que le flash est prêt.

Lorsque levoyant lumineux est rouge,le flash peut etre déclenché (completementcharge).
Pour effectuer un flash test, appuyez sur le bouton .

Extinction automatique

Pour economiser l'alimentation des piles, le Speedlite se met automatiquement hors tension au bout d'une certaine période d'inactivité (de 1,5 à 15 minutes environ). Pour allumer de nouveau le Speedlite, appuyez à mi-course sur le bouton de prise de vue. Ou bien appuyez sur le bouton du Speedlite.

• Vous ne peuvent pas déclencher le flash test lorsque le retardateur de l'appareil photo 4 ou 6 est activé.
• Les réglages du Speedlite restent en mémoire, même après son arrêt. Pour conserver les réglages du Speedlite après avoir remplaced les piles, mettez-le hors tension et remplacez les piles dans la minute qui suit.

Prise de vue avec flash 100 % automatique

Lorsque vous réglez le mode de prise de vue de l'appareil photo sur <P> (Programme AE) ou <> (100 % automatique) , la prise de vue avec flash E-TTL II/E-TTL 100 % automatique est tout aussi facile que la prise de vue AE normale en mode <P> ou <> .

Réglez le Speedlite sur .

• Appuyez sur le bouton afin que s'affiche.
  Lorsque you appuyez à mi-course sur le bouton de prise de vue, la portée effective maximale (distance) du flash s'affiche.

- Faites la mise au point sur le sujet.

• Appuyez à mi-course sur le bouton de prise de vue afin d'effectuer la mise au point.
  Le réglage de la vitesse d'obturation et de l'ouverture correspondant à l'affichage dans le viseur.
  Assurez-vous que l'icone < 12 > est bien allumée dans le viseur.

Prenez la photo.

Lorsque you enforcez complètement le bouton de prise de vue, le flash est déclenché et la photo est prise.
Si une exposition standard au flash est obtenue, levoyant de confirmation d'exposition au flash (vert) s'allumerapendant environ 3 secondes.

Si la longueur fiscale de l'objet clignote sur I'ecran LCD, le pourtour de la photo prise au flash peut êtreASF. Utilisez le volet grand-angle integre (p. 18).

• s'affiche sur l'écran LCD même si l'appareil photo est compatible avec le flash automatique E-TTL II.
• Si levoyant de confirmation d'exposition au flash ne s'allume pas, rapprochez-vous du sujeit et prenez de nouveau la photo. Avec un apparéil photo numérique, vous pouvez également augmenter la sensibilité ISO de l' apparéil photo.

Utilisation des flashes automatiques E-TTL II et E-TTL en modes de prise de vue

Réglez simplement le mode de prise de vue de l'appareil photo sur <Tv> (priorité vitesse), <Av> (priorité ouverture) ou <M> (manuel). Ensuite, vous pouvez utiliser le flash automatique E-TTL II/E-TTL.

Tv	Sélectionnez ce mode lorsqu'vous souhaitez sélectionner la vitesse d'obturation manuelle. L'apparil photo réglera alors automatiquement l'ouverture correspondant à la vitesse d'obturation afin d'obtenir une exposition normale. • Si levoyant de l'ouverture émet des clignotements, cela signifie que l'arrière-plan sera sous-exposé ou surexpôse. Réglez la vitesse d'obturation jusqu'à ce que le clignotement s'arrête.
Av	Sélectionnez ce mode si vous souhaitez régler l'ouverture manuelle. L'apparil photo réglera ensuite automatiquement la vitesse d'obturation correspondant à cette ouverture afin d'obtenir une exposition normale. Si l'arrière-plan estASFOSME, comme pour une scène de nuit, utilisez une vitesse de synchronisation lente pour obtaining une exposition normale pour le sujet principal et pour l'arrière-plan. L'exposition normale du sujet principal est obtenue grâce au flash, tandis que l'exposition normale de l'arrière-plan est obtenue par le biais d'une vitesse d'obturation lente. • La vitesse d'obturation lente etant utilisée pour des scènes faiblement éclairées, l'utilisation d'un trépied est recommendée. • Si levoyant de vitesse d'obturation émet des clignotements, cela signifie que l'arrière-plan sera sous-exposé ou surexpôse. Réglez l'ouverture jusqu'à ce que le clignotement s'arrête.
M	Sélectionnez ce mode si vous souhaitez régler manuelle la vitesse d'obturation et l'ouverture. Une exposition normale du sujter principal est obtenue grâce au flash. L'exposition de l'arrière-plan est obtenue en fonction de la combinaison de la vitesse d'obturation et de l'ouverture que vous avez régles.

• Si vous utilisez le mode de prise de vue ou , le résultat sera le même que si vous utilisez le mode

  (Programme AE).

Vitesses de synchronisation du flash et ouvertures utilisées

	Réglage de la vitesse d'obturation	Réglage de l'ouverture
P	Régèle automatique (1/X s - 1/60 s)	Automatique
Tv	Régèle manuelle (1/X s - 30 s)	Automatique
Av	Régèle automatique (1/X s - 30 s)	Manuel
M	Régèle manuelle (1/X s - 30 s, buLb)	Manuel

• 1/X s correspond à la vitesse de synchronisation du flash maximale de l'appareil photo.

2

Utilisation du flash

Correction d'exposition au flash () 14

FEL: Mémorisation d'exposition au flash (★) 15

Synchronisation à grande vitesse () 16

D Synchronisation sur le deuxième ridesau ( ). 16

Flash indirect 17

ZOOM: Réglage de la portée du flash ( ) et utilisation du volet grand-angle 18

M:Flash manuel () 19

C.Fn: Reglage des fonctions personalisées ( ) ... 21

Zoom automatique selon la taille du capteur d'image 23

A propos de la transmission des informations sur la température de couleur 23

A propos du faisceau d'assistance autofocus 23

Contrôle du Speedlite avec l'écran de menu de l'appareil photo ( ) 24

Les fonctionnalités suivies d'une étoile ne sont pas disponibles dans les modes de la zone élémentaire.

Correction d'exposition au flash

Vous pouvez régler la correction d'exposition au flash de la même façon que pour la correction d'exposition normale. La valeur de correction d'exposition au flash peut être réglée jusqu'à ±3 IL par incréments de 1/3 IL. (Si la correction d'exposition de l'appareil photo est réglée par incréments de 1/2 IL, la correction d'exposition au flash est réglée par incréments de 1/2 IL.)

1 Appuyez sur le bouton < < 心> jusqu'à ce que l'icone < < 心> et la valeur de correction clignotent.

2 Réglez la valeur de correction d'exposition au flash.

• Appuyez sur le bouton < > pour régler la valeur.
  Pour annuler la correction d'exposition au flash, réglez la valeur sur « +0 »

3 Appuyez sur le bouton < 心 >

La valeur de correction d'exposition au flash est reglee.

Si la correction d'exposition au flash a été régée sur le Speedlite et sur l'appareil photo, la valeur de correction d'exposition du Speedlite est prioritaire par rapport à celle de l'appareil photo.

Utilisation du bouton < >

Ce bouton permet de définir différents régliages numériques. Si vous appuyez sur le bouton < > (plus) la valeur augmente et elle diminue si vous appuyez sur le bouton < > (moins).

FEL : Mémorisation d'exposition au flash

La mémorisation d'exposition au flash vous permet de bloquer l'exposition correcte du flash pour n'importe qu'elle zone de la scène. Lorsque <ETTL> s'affiche sur l'écran LCD, appuyez sur le bouton <FEL> de l'appareil. Si l'appareil n'est pas doté du bouton <FEL> , appuyez sur le bouton <※> .

1 Faites la mise au point sur le sujet.

2 Appuyez sur le bouton . (16)

• Placez le sujet au centre du viseur et appuyez sur le bouton .
  Le Speedlite déclenché un préflash, puis la puissance du flash requise est gardée en mémoire.
  L'indication « FEL » apparait dans le viseur durant 0,5 seconde.
• Chaque fais que vous appuyez sur le bouton , un préflash se déclenché et un nouveau réglage d'exposition au flash est enregistré.

• Si le sujet est trop éloigné et qu'il risque d'être sous-exposé, l'icône <> clignote dans le viseur. Rapprochez-vous du sujeit et tentez à nouveau la mémorisation d'exposition au flash.
• Si n'apparait pas sur l'écran LCD, la mémorisation d'exposition au flash ne peut pas être régée.
• Si le sujet visé est trop petit dans le viseur, la mémorisation d'exposition au flash peut s'avérer peu efficace.

Synchronisation à grande vitesse

Avec la synchronisation à grande vitesse (Flash FP), le flash peut être synchrone avec toutes les vitesses d'obturation. Cette fonction est idéale lorsque vous souhaitez utiliser la priorité à l'ouverture du diaphragme pour des portraits fill-flash.

ETTL

Zoom 50mm

4.0m

Appuyez sur le bouton < 4_H / 1 > jusqu'à ce < 4> s'affiche.

• Vérifiez que l'icone < 3_H> est allumée dans le viseur.

Si vous reglez une vitesse d'obturation identique ou inférieure à la vitesse de synchronisation maximum du flash de l'appareil photo, < _2^4H> ne s'affiche pas dans le viseur.
- Avec une synchronisation à grande vitesse, plus la vitesse d'obturation est rapide, plus la portée effective du flash est courte. Vérifie la portée maximale du flash sur l'écran LCD pour la vitesse d'obturation appropriée.
Pour revenir au mode normal du flash, appuyez sur le bouton </> jusqu'à ce que l'icone < > s'éteigne.

Synchronisation sur le deuxième ridesau

Une vitesse d'obturation lente vous permet de creator une trainée de lumière derrière le sujet. Le flash se déclenché juste avant que l'obturateur se ferme.

ETTL

Zoom 50mm

Appuyez sur le bouton < _H / > jusqu'ae que < > s'affiche.

La synchronisation sur le deuxième ridesau est efficace en mode « buLb » de l'appareil photo.
Pour revenir au mode normal du flash, appuyez sur le bouton <串 / 串> . L'icone <串> disparaït.
- Avec un flash automatique E-TTL II/E-TTL, lorsque vous enfontez complètement le bouton de prise de vue, un préflash est déclenché. Puis juste avant que l'obturator se ferme, le flash principal est déclenché.

Flash indirect

En orientant la tête du flash vers le mur ou vers le plafond, le flash est réfléchi sur la surface avant d'éclairer le sujet. Cette technique permet de modifier les ombres derrière le sujet pour obtenir un cliché plus naturel. Cette technique s'appele le flash indirect.

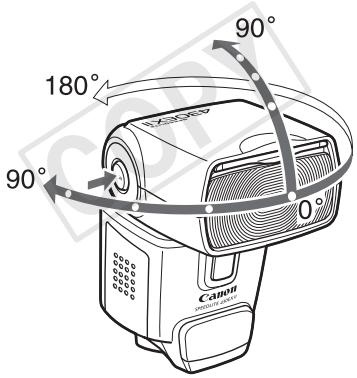

Réglage de l'inclinaison du flash

• Maintenez le bouton enforcé et faites pivoter la tête du flash.

Lorsque la portée du flash est réglée automatiquement, sa valeur est de 50 mm.

L'écran LCD affiche aussi .

• Vous pouvez aussi régler manuellement la portée du flash. (p. 18)

• Si le mur ou le plafond est trop éloigné, le flash indirect peut s'avérer trop faible et entraîner une sous-exposition.
• Le mur ou le plafond doit être blanc et de couleur unie pour garantir une bonne réflexion. Si la surface refléchissante n'est pas blanche, une dominante de couleur peut apparaitre sur la photo.
• Àprous avoir pris la photo, si levoyant de confirmation de l'exposition au flash ne s'allume pas, augmentez l'ouverture de l'objet et essayez à nouveau. Avec un apparéil photo numérique, vous pouvez également augmenter la sensibilité ISO.

ZOOM: Réglage de la portée du flash et utilisation du volet grand-angle

La portée du flash peut être régée pour des facales comprises entre 24 mm et 105 mm. La portée du flash peut être régée automatiquement ou manuellement. De même, avec le volet grand-angle intégré, la portée du flash est compatible avec les objectifs grand-angle pouvant aller jusqu'à 14 mm.

ETTL

Zoom 24mm

Appuyez sur le bouton - Appuyez sur le bouton < 空> pour modifier la portée du flash. Si < M> ne s'affiche pas, la portee du flash est reglee automatique.  Si vous réglez manuellement la portée du flash, vérifie qu'elle couvre la longueur focale de l'objet afin d'éviter que le pourtour de la photo soitASFobre.

Utilisation du volet grand-angle

 Tirez le volet grand-angle et placez-le tel qu'indiqué. Le bouton < ZOOM/ z_ > ne fonctionne pas.  - La portée du flash n'est pas compatible avec l'objetif Fisheye EF15mm f/2,8. Pour calculator la longueur locale effective de l'objet (ou facteur de conversion), reportez-vous au mode d'emploi de votre apparéil photo.  - Si vous utilisez le flash indirect lorsque le volet grand-angle est en place, tous les indicateurs de l'écran LCD clignotent en guise d'advertissement. Le sujet sera éclairé simultanément par le flash indirect et par le flash direct, ce qui entrainera un éclairage peu naturel. Tirez doucement le volet grand-angle. Ne le forcez pas car vous pourriez l'accacher.

M : Flash manuel

Voussoupiezregler la puissance du flash entre 1/64 et 1/1 de la puissance nominale par incréments de 1/3 IL. Utilisez un flashmêtre manuel pour déterminer la puissance de flash requise pour obtenir l'exposition correcte. Nous vous recommendons de régler le mode de prise de vue de l'appareil photo sur <AV> ou <M> .  Zoom 35mm

Appuyez sur le bouton jusqu'à ce que s'affiche.


Réglez la puissance du flash.

- Appuyez sur le bouton < ⑥> La puissance du flash clignote. - Appuyez sur le bouton < > pour régler la puissance du flash, puis appuyez sur le bouton < >. - Appuyez à mi-course sur le bouton de prise de vue pour afficher la portée effective du flash. M 18 Zoom 35mm 1.5m

Affichage de la puissance du flash

La valeur de puissance du flash manuel change comme indiqué cédssous en fonction de l'augmentation/diminution de la puissance du flash. (Example) Valeurs en cas de réduction de la puissance du flash →

1/1	1/1 -0,3	1/1 -0,7	1/2	1/2 -0,3	1/2 -0,7	1/4
	1/2 +0,7	1/2 +0,3		1/4 +0,7	1/4 +0,3

← Valeurs en cas d'augmentation de la puissance du flash

Exposition au flash manuel mesurée

Avec le Speedlite fixé sur un apparéil photo de la série EOS-1D, il est également possible de régler manuellement le niveau d'exposition au flash.

1 Reglez l'appareil photo et le Speedlite.

- Nous vous recommendons de régler le mode de prise de vue de l'appareil photo sur <Av> ou <M> . - Réglez le mode flash du Speedlite sur <M> (flash manuel).

2 Faites la mise au point sur le sujet.

- Faites la mise au point manuellement.

3 Préparez une carte de gris de 18% .

- Placez la carte de gris à l'emplacement du sujeit. - Dans le viseur, l'intégralité du cercle de mesure spot au centre doit recouvrir la carte de gris.

4 Appuyez sur le bouton < FEL> . (S16)

Le Speedlite déclenché un préflash et la puissance du flash requise pour le sujeit est gardée en mémoire. Dans l'angle croit du viseur, l'indicateur du niveau d'exposition indique le niveau d'exposition au flash pour une exposition au flash correcte.

5 Reglez le niveau d'exposition au flash.

- Ajustez le niveau de flash manuel du Speedlite et la valeur d'ouverture de l'appareil photo de sorte que le niveau d'exposition au flash s'aligne sur le repère d'exposition standard.

6 Prenez la photo.

- Retirez la carte de gris et prenez la photo.

C.Fn: Réglage des fonctions personalisées

Vous pouvez personnelier les fonctions du Speedlite selon vos préférences en matière de prise de vue. Pour ce faire, utilisez les fonctions personalisées.

№ de la fonction personnalisée	Fonction	№ de paramètre	Paramètres et description	Page de référence
C.Fn-00	Affich. indicateur distance	0	Mêtres(m)	-
		1	Feet(ft)
C.Fn-01	Coupure alim auto	0	Activée	p. 10
		1	Déactivée
C.Fn-02	Fonction lampe pilote	0	Activée(par touche PDC)	p. 30
		1	Activée(touche test flash)
		2	Activée(par les 2 touches)
		3	Déactivée
C.Fn-07	Test de portée en flash auto	0	1/32	-
		1	Pleine puissance
C.Fn-08	Faisceau d'assistance AF	0	Activé	p. 23
		1	Déactivé
C.Fn-09	Zoom auto format capteur	0	Activé	p. 23
		1	Déactivé
C.Fn-10	Minuterie coupure auto escl.	0	60 minutes	p. 28
		1	10 minutes
C.Fn-11	Canal coupure auto escl.	0	Sous 8 heures
		1	Sous 1 heures
C.Fn-14	Info portée flash/ouverture	0	Distance maxi	p. 11
		1	Affchage ouverture

C.Fn-02-1/3: Pratique si vous souhaitez utiliser le bouton de prévisualisation de la profondeur de champ afin de vérifier la profondeur de champ. C.Fn-08: Si vous désactiver que le faisceau d'assistance autofocus sur le Speedlite ou sur l'appareil photo, le faisceau d'assistance autofocus ne sera pas émis. C.Fn-14: Vous pouvez modifier les informations affichées sur l'écran LCD lorsque le bouton de prise de vue est enforcé à mi-course. Cette fonction ne peut être réalisée que sur les appareils photo de type A.

Réglage des fonctions personalisées

 1 Appuyez sur le bouton < 品品 / C.Fn> pendant plus de 2 secondes jusqu'à ce que < 品品 > s'affiche.

2 Sélectionnez le numéro de la fonction personalisée.

- Appuyez sur le bouton < _空 > pour selectionner le numero de la fonction personalisée.

3 Changez le réglage.

- Appuyez sur le bouton < ⑥> . Le numero de réglage clignote. Appuyez sur le bouton < > pour régler le numéro désiré, puis appuyez sur le bouton < > Une fois que vous avez regle la fonction personnalisée et que vous avez appuyé sur le bouton , l'appareil photo est prét pour la prise de vue.

Zoom automatique selon la taille du capteur d'image

Les apparèils photo EOS DIGITAL peuvent avoir trois taillies de capteur d'image. La longueur facale effective de l'objet varie en fonction de la taille du capteur d'image de l'appareil. Le Speedlite reconnaît automatiquement la taille du capteur d'image de l'appareil photo EOS DIGITAL et règle automatiquement la portée du flash pour des longueurs facales d'objet if 24 mm à 105 mm. Lorsque le Speedlite est fixé à un apparéil photo compatible, < ] > s'affiche sur l'écran LCD du Speedlite. ETTL Zoom 35mm

A propos de la transmission des informations sur la température de couleur

Des informations sur la température de couleur sont transmises à l'appareil photo EOS DIGITAL lorsque le flash se déclènche. Cette fonctionnalité optimise la balance des blancs de la photo prise au flash. Lorsque la balance des blancs de l'appareil photo est régée sur ou sur <>, elle fonctionne automatiquement. Pour savoir si cette fonctionnalité est compatible avec votre apparéil photo, consultez les spécifications du mode d'emploi de votre apparéil photo.

A propos du faisceau d'assistance autofocus

Dans des conditions d'éclairage insuffisant ou de faible contraste, lorsque la mise au point automatique est difficile à obtenir, le faisceau d'assistance autofocus est automatiquement émis pour faciliter la mise au point automatique. Le faisceau d'assistance autofocus du 430EX II est compatible avec les collimateurs autofocus de la plupart des apparèils photo EOS. Il est compatible avec les objectifs de 28 mm et plus. La portée effective est indiquée ci-dessous.

Position	Portée effective (mètres)
Portée au centre	Environ 0,7 à 10
Portée à la périhérie	Environ 0,7 à 5

Contrôle du Speedlite avec l'écran de menu de l'appareil photo

Un apparéil photo EOS DIGITAL doté de la fonction de contrôle du Speedlite externe peut définir les réglages du Speedlite fixé sur son boîtier.

Réglage des fonctions du Speedlite

Les fonctions régables dépendent du mode de mesure de portée de flash et du mode flash. Mode flash Synchro (1er ridesau, 2e rideau, Grande vitesse) Correction d'exposition au flash Mode de mesure de portee de flash Émission de l'éclair - Zoom (Couverture du flash) - Réinit réglages Speedlite

- Fonctions personalisées du Speedlite

9 fonctions personalisées

- Réinitialiser toutes les fonctions personnalisées du Speedlite

Seul C.Fn-00 n'est pas réinitialisé. Écran Réglage fonctions flash*  Écran Réglages C.Fn flash*  * En fonction de l'appareil photo, l'écran peut avoir un aspect différent.  Si la correction d'exposition au flash a déjà été réglée sur le Speedlite, elle ne peut pas être réglée sur l'appareil photo.  Si une fonction personnalisée du Speedlite ou un réglage de fonction du flash autre que la correction d'exposition au flash a été réglo à la fois sur l'appareil photo et sur le Speedlite, le dernier réglage est appliqué.

m

Flash sans fil

Pour des photos avec flash sans fil, il est nécessaire d'utiliser un autre Speedlite qui servira de flash maître, le Speedlite 580EX II par exemple. Flash sans fil. 26 Réglage du flash manuel avec le flash asservi .... 31

Référence

Système 430EX II. 32 Guide de dépannage 33 Caracteristiques techniques 35 Utilisation d'un appeareil photo de type B 37

Flash sans fil

Avec plusieurs flashes Speedlite Canon équipés de la fonction flash sans fil, vous pouvez creator divers effets d'éclairage aussi facilement qu'avac le flash automatique classique E-TTL II. Les paramètres que vous avez définis pour le flash maître monté sur l'appareil photo sont également transmis automatiquement aux flashes asservis, contrôleurs par le flash maître au moyen d'une liaison sans fil. Vous n'avez donc pas à vous préoccuper du(des) flash(s) asservi(s) pendant la prise de vue. Pour plus d'informations sur la photographie au flash sans fil et sur le fonctionnement du flash maître, reportez-vous au mode d'emploi du flash maître. La procédure ci-dessous est applicable à un flash maître fixé à l'appareil photo et à des flashes asservis contrôlés au moyen d'une liaison sans fil.

1 Réglez the flash maitre.

Fixez le Speedlite utilisé comme flash maître à l'appareil photo et réglez-le selon vos besoin.

2 Réglez le 430EX II comme flash asservi.

- Maintenez enforcé le bouton <ZOOM/Z> pendant plus de 2 secondes.

3 Vérifiez le canal de communication.

Si le flash maitre et les flashes asservis sont reglés sur un canal différent, reglez-les sur le même canal (p. 29).

4 Reglez l'ID du flash asservi.

- Définissez l'ID du flash asservi si vous utilisez deux groupes de flashes (A et B) ou trois groupes (A, B et C) (p. 30).

5 Placez l'appareil photo et les Speedlite.

- Placez les flashes asservis à portée de transmission sans fil du flash maître.

6 Réglez le mode flash du flash maitre sur.

Pour la prise de vue, est également régle automatiquement pour le(s) flash(s) asservi(s).

7 Vérifiez que le flash est prêt.

- Une fois le ou les flashes asservis prêts (completement charges), le faisceau d'assistance autofocus clignote une fois par seconde.

8 Vérifiez le bon fonctionnement du flash.

- Appuyez sur le bouton de flash test du flash maître. Le flash assvi doit se déclencher. Dans le cas contraire, vérifie l'angle et la distance entre le flash assvi et le flash maitre.

9 Reglez l'appareil photo et prenez la photo.

- Réglez l'appareil photo comme pour une prise de vue avec un flash classique.

Exemple d'installation d'un flash sans fil

 - Utilisez le mini-socle (filetage pour trépied fourni) pour rehausser le flash asservi. - Utilisez la fonction de rotation de la tête du flash pour le positionner de sorte que le capteur du flash sans fil soit place face au flash maître. - Pour les photos d'intérieur, le signal sans fil peut être réfléchi par les murs, ce qui vous donne plus de liberté pour le positionnement du flash asservi. - Une fois que vous avez placé le(s) flash(s) asservi(s), vérifie le bon fonctionnement du flash sans fil avant de commencer les prises de vue. Veillez à ne placer aucun obstacle entre le flash maitre et les flashes asservis. Cela pourrait gérer la transmission des signaux sans fil.  - Mème avec plusieurs flashes asservis, ceux-ci sont tous contrôlés de la même manière au moyen d'une liaison sans fil. - Le zoom du flash Speedlite est régle automatiquement à 24 mm. Il est possible de modifier le réglage du zoom du flash maître. Cependant, notes que le flash maître transmet des signaux sans fil aux flashes asservis au moment du préflash. La portée du flash doit donc inclure les flashes asservis. Si vous modifie le réglage du zoom du flash maître, vérifie le bon fonctionnement du flash sans fil avant d'effectuer les prises de vue. - Si la fonction d'extinction automatique du flash asservi s'active, appuyez sur le bouton de flash test du flash maître pour allumer le flash asservi. - Si le 430EX Il est défini comme flash asservi et reste en mode d'extinction automatique pendant plus de 8 heures, il ne se remettra pas sous tension même si vous tentez de déclencher un flash test avec le flash maître. Dans ce cas, appuyez sur le bouton de flash test du flash asservi pour lemettre sous tension. - Vous ne pouvez pas déclencher de flash test lorsque le retardateur de l'appareil photo 4 ou 6 est activé.

Utilisation d'un flash sans fil 100% automatique

La correction d'exposition au flash et d'autres réglages définis pour le flash maitre sont également régles automatiquement pour les flashes asservis. Il n'est donc pas nécessaire de régler le(s) flash(s) asservi(s). Un flash sans fil avec les réglages suivants peut être utilisé, lors des prises de vue, de la même manière qu'un flash classique. - Correction d'exposition au flash - FEB - Synchronisation à grande vitesse (flash FP) - Mémorisation d'exposition au flash - Flash stroboscopique  - Avec la mémorisation d'exposition au flash, même si un seul Speedlite donne lieu à une sous-exposition, l'icone <4> clignote dans le viseur. Dans ce cas, augmentez l'ouverture du diaphragme ou rapprochez le flash asservi du sujet. - Avec un système de flash sans fil, les réglages du flash maître ne s'affichent pas sur l'écran LCD du 430EX II.

Réglage du canal de communication

Si un autre système de flash sans fil Canon est utilisé à proximité, vous pouvez modifier le numéro de canal afin d'éviter toute confusion dans les signaux. Réglez les flashes maître et asservis sur le même numéro de canal.  1 Appuyez sur le bouton clignote.

Réglez numéro de canal.

- Appuyez sur le bouton < 空> pour sélectionner le nombre de canal, puis appuyez sur le bouton < 空> .

Définition de l'ID du flash asservi

Définissez l'ID du flash asservi si vous utilisez deux groupes de flashes asservis (A et B) ou trois groupes (A, B et C).  1 Appuyez sur le bouton clignote.

Réglez l'ID du flash asservi.

- Appuyez sur le bouton < 山> pour selectionner l'ID de flash asservi (A, B ou C), puis appuyez sur le bouton < 山> .

Fonction d'éclairage pilote du flash

Si l'appareil photo est équipé d'un bouton de prévisualisation de la profondeur de champ, une pression sur ce bouton déclenchera le flash consécutivement pendant 1 seconde. Cette fonction est appelée fonction d'éclairage pilote du flash. Cela vous permet de visualiser les effets d'ombre sur le sujet et l'équilibre de la lumière. Vous pouvez déclencher l'éclairage pilote du flash pour les prises de vue avec un flash classique ou avec un flash sans fil.  Ne déclenchez pas l'éclairage pilote du flash plus de 10 fois consécutivement. Si vous déclenchez la fonction d'éclairage pilote du flash 10 fois de suite, laissez reposer le flash pendant 10 minutes afin d'éviter la surchauffe et la détérioration de la tête de flash.  La fonction d'éclairage pilote du flash n'est pas disponible avec les apparèils photo EOS REBEL 2000/300 et les apparèils photo de type B (p. 2).

Gestion des groupes asservis

Groupe asservi A  ID = A  ID = A  ID = A Par exemple, si I'ID de flash asservi est régée sur <A> pour les trois flashes asservis, tous les trois sont alors gérés comme si le groupe asservi A ne contenait qu'un seul flash Speedlite.

Réglage du flash manuel avec le flash asservi

Le flash manuel peut être régle manuellement avec le flash asservi. Effectuez cette opération dans les cas suivants : (1) Lorsque vous souhaitez régler la puissance des flashes asservis individuellement pour le flash sans fil ou le flash manuel, de la même manière que pour les flashes de studio. (2) Lorsque vous utilisez le Speedlite Transmitter ST-E2 pour flash sans fil ou flash manuel.  MZoom 24mm 16 # # # CH # SL AVE - Maintenez enforcé le bouton pendant plus de 2 secondes. < M> clignote. - Réglez la puissance du flash. (p. 19)

Système 430EX II

     ① Speedlite 430EX II (flash asservi) ② Mini-socle (inclus avec le 430EX II) ③ Speedlite 580EX II (flash intégré/flash maître) ④ Speedlite Transmitter ST-E2 Emetteur dédié pour le contrôle du 430EX II défini comme flash asservi au moyen d'une liaison sans fil. ⑤ Macro Ring Lite MR-14EX / ⑥ Macro Twin Lite MT-24EX Flash pour macro-photographie. ⑦ Adaptateur sabot TTL externe OC-E3 Permet d'éloigner le 430EX II de 60 centimètres/2 pieds de l'appareil. Barrette d'extension pour Speedlite SB-E2

Le Speedlite ne se déclenché pas.

- Les piles sont mal insérées. Insérez les piles correctement. (p. 8) - Les piles internes du Speedlite sont épuisées. Si le temps de recharge du flash est supérieur ou égal à 30 secondes, changez les piles. (p. 8) - Le Speedlite n'est pas fixé fermement sur l'appareil photo. Fixez fermement le sabot de fixation du Speedlite à l'appareil photo. (p. 9) - Les contacts électriques du flash Speedlite et de l'appareil photo sont sales. Nettoyez les contacts.

Le flash asservi ne se déclenché pas.

Le canal ne correspond pas au canal du flash maitre. Reglez le même canal que pour le flash maître. (p. 29) Le flash asservi est mal positionné. Placez le flash asservi à portée de transmission du flash maître. (p. 26) Dirigez le capteur sans fil du flash asservi vers le flash maitre. (p. 26)

L'appareil s'esteint automatiquement.

- La fonction d'extinction automatique s'est activée. Appuyez à mi-course sur le bouton de prise de vue ou appuyez sur le bouton . (p. 10)

L'écran LCD tout entier clignote.

- Le volet grand-angle a été tiré alors que la fonction de flash indirect est utilisé. Rétractez le volet. (p. 18)

Le zoom automatique ne fonctionne pas.

- Le Speedlite n'est pas fixé fermement sur l'appareil photo. Fixez fermement le sabot de fixation du Speedlite à l'appareil photo. (p. 9)

Le pourtour ou la partie inférieure de la photo estASFRE.

Lorsque vous avez regle manuellement la portee du flash, le reglage de position choisi etait plus important que la longueur facale de I'objectif, ce qui assombrit le contour. Reglez la portée du flash sur un nombre inférieur à la longueur facale de l'objectif ouCHOISISEZ le zoom automatique. (p. 18) - Si seule la partie inférieure de la photo estASFere,cka signifie que vous etiez trop pres du sujet. Respectez une distance d'au moins 0,7 mètres du sujet.

L'exposition au flash a ete trop importante ou pas assez importante.

- Un object fortement réfléchissant ( comme la vitre d'une fenêtre) se trouvait dans le champ. Utilisez la mémorisation d'exposition au flash. (p. 15) Le sujet est très nombre ou très lumineux. Réglez la correction d'exposition au flash. Pour un sujet nombre, choisissez une correction d'exposition au flash moins importante. Pour un sujet lumineux, au contraire, Sélectionnéz une correction d'exposition au flash plus importante. (p. 14) - Vous avez utilisé la synchronisation à grande vitesse. En cas d'utilisation de la synchronisation à grande vitesse, la portée effective du flash est moins importante. Vérifiéez que le sujet se trouve bien dans la zone de portée effective du flash qui est affichée. (p. 16)

La photo est très floue.

- Le mode de prise de vue était régé sur < Av> et la scène étaitASFOS. Utilisez un trépied ou réglez le mode de prise de vue sur <P>. (p. 12)

Les boutons sont inopérants.

- La molette de sélection des modes est placée sur un mode de la zone élémentaire. Placez la molette de selection des modes sur un mode de la zone de creation.

\section*{Caracteristiques techniques}

Type

Type :	Flash automatique Speedlite, E-TTL II/E-TTL/TTL monté sur apparéil photo
Appareils photo compatibles :	Apparéils photo EOS de type A (flash automatique E-TTL II/E-TTL), Apparéils photo EOS de type B (flash automatique TTL)
Nombre guide :	43 (avec une catégorie de 105 mm, à 100 ISO en mètres)
Couverture du flash :	24 à 105 mm (14 mm avec volet grand-angle) • Zoom automatique (couverture du flash régée automatiquement en fonction de la longueurfolca d'objet utilisée et de la taille du capteur d'image) • Zoom manuel • Positionnement de la tête du flash (flash indirect)
Transmission des informations sur la température de couleur :	Informations sur la température de couleur du flash transmises à l' apparéil photo lorsque le flash se déclenché

- Contrôle de niveau d'exposition

Système du contrôle de niveau d'exposition :	Flash automatique, flash manuel E-TTL II/E-TTL/TTL
Portée effective du flash :	0,7 à 24,3 m
(avec un objectif de	* Synchronisation à grande vitesse : 0,7 à 12 m (à 1/250 s)
EF 50mm f/1,4 à 100 ISO)
Correction d'exposition au flash :	±3 IL par incréments de 1/3 IL ou de 1/2 IL
Mémorisation d'exposition au flash :	Prévue
Synchronisation à grande vitesse :	Prévue
Confirmation d'exposition au flash :	Le voyant de confirmation d'exposition au flash s'allume

- Recharge du flash

Durée de recharge :	Flash normal : Environ 3,0 s (avec des piles alcalines de type AA)
Témoin de flash rechargé :	Levoyant lumineux rouge s'allume

- Flash asservi sans fil

Méthode de transmission :Impulsion optique
Canaux :	4
Plage de transmission :	Angle de réception : Environ ±40° à l'horizontal, environ ±30° à la verticale
Indicateur de disponibilité du flash asservi :	Le faisceau d'assistance autofocus clignote
Fonction d'éclairage pilote du flash :	Déclenchée avec le bouton de prévisualisation de la profondeur de champ de l'appareil photo

- Fonctions personalisées : 9 (20 réglages)

Faisceau d'assistance autofocus

Collimateurs autofocus sélectionnables : 1 - 9 collimateurs autofocus (28 mm ou longueur focale supérieure) Plage effective: Au centre: Environ 0,7 à 10 m, Portée à la périhérie: Environ 0,7 à 5 m

- Source d'alimentation

Pile : Quatre piles alcalines de type AA * Il est également possible d'utiliser des piles AA/R6 Ni-MH Durée de vie des piles (nombres d'éclairs): Mode économique d'énergie: Environ 200 à 1 400 éclairs (avec des piles alcalines de type AA) Le flash s'éteint automatiquement lorsqu'il n'a pas été utilisé pendant 1,5 à 15 minutes environ (àpres 60 minutes s'il est asservi)

- Dimensions

(L× H× P): 72× 122× 101mm - Poids : Environ 320 g (Speedlite seul, sans les piles) - Toutes les specifications ci-dessus sont basées sur les normes d'essai de Canon. - Les specifications et l'aspect extérieur du produit sont susceptibles d'être modifiées sans préavis. Nombre guide du flash manuel (à 100 ISO en metres)

Puisance du flash	Couverture du flash (mm)
	14	24	28	35	50	70	80	105
1/1	11	25	27	31	34	37	40	43
1/2	7,8	17,7	19,1	21,9	24	26,2	28,3	30,4
1/4	5,5	12,5	13,5	15,5	17	18,5	20	21,5
1/8	3,9	8,8	9,5	11	12	13,1	14,1	15,2
1/16	2,8	6,3	6,8	7,8	8,5	9,3	10	10,8
1/32	1,9	4,4	4,8	5,5	6	6,5	7,1	7,6
1/64	1,4	3,1	3,4	3,9	4,3	4,6	5	5,4

Utilisation d'un apparéil photo de type B

Si vous utilisez le flash 430EX II avec un apparéil photo de type B (apparéil photo EOS avec flash automatique TTL), veuillez consulter la section ci-dessous pour connaître les fonctionnalités disponibles et celles qui ne le sont pas. Lorsqu'un apparéil photo de type B est utilisé conjointement à un flash 430EX II régèle sur le flash automatique, la mention s'affiche sur l'écran LCD du Speedlite.

Fonctionnalités disponibles avec les apparciels photo de type B

- Flash automatique TTL - Correction d'exposition au flash - Flash manuel Synchronisation sur le deuxième ridesau - Flash manuel et flash stroboscopique avec flash sans fil

Fonctionnalités non disponibles avec les apparciels photo de type B

- Flash automatique E-TTL II/E-TTL - Mémorisation d'exposition au flash - Synchronisation à grande vitesse (Flash FP) - Flash automatique et réglage du rapport de flash avec flash sans fil This Class B digital apparatus complies with Canadian ICES-003. Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Ne pas exposer l'appareil aux gouttes ni aux éclaboussements d'eau. Ne pas exposer les piles à une chaleur excessive, par exemple en plein soleil. Ne pas recharger des piles sèches.

Union européenne (et EEE) uniquement.

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jete avec les ordures menagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et Electroniques (EEE) en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Toutte déviation par rapport à ces recommendations d'élimination de ce type de déchet peut avoir des effets négatifs sur l'environnement et la santé publique car ces produits EEE contennent généralement des substances qui peuvent être dangereuses. Parallelement, vosse entière coopération à la bonne mise au rebut de ce produit favorisera une(Meilleure)utilisation des ressources naturelles. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approvée ou le service d'enlèvement des ordures menagères. Pour plus d'informations sur le dépôt et le recyclage des produits DEEE, consultez le site www.canon-europe.com/environment. (EEE: Norvège, Islande et Liechtenstein)
