Speedlite 320 EX - Flash externe CANON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Flash externe
Compatibilité	Appareils photo Canon avec monture E-TTL
Nombre guide	32 (ISO 100, m)
Modes de flash	TTL, Manuel, Multi
Durée de recharge	Environ 5 secondes (avec piles rechargeables)
Alimentation	4 piles AA (alkaline ou NiMH)
Dimensions	100 x 75 x 113 mm
Poids	300 g (sans piles)
Utilisation	Idéal pour la photographie de portrait et de paysage, utilisation en intérieur et extérieur
Maintenance	Nettoyer régulièrement les contacts, vérifier l'état des piles
Sécurité	Ne pas exposer à l'humidité, éviter les chocs
Informations générales	Vérifier la compatibilité avec votre appareil avant l'achat

FOIRE AUX QUESTIONS - Speedlite 320 EX CANON

Comment puis-je allumer le flash CANON Speedlite 320 EX ?

Pour allumer le flash, assurez-vous qu'il est monté sur l'appareil photo, puis appuyez sur le bouton d'alimentation situé sur le côté du flash.

Mon flash ne se déclenche pas, que faire ?

Vérifiez que le flash est correctement monté sur l'appareil photo et que les piles sont chargées. Si le problème persiste, essayez de réinitialiser le flash.

Comment régler la puissance du flash ?

Vous pouvez régler la puissance du flash en utilisant les contrôles de votre appareil photo ou en accédant aux paramètres du flash via le menu.

Le flash ne se recharge pas, que faire ?

Assurez-vous que les piles sont correctement installées et qu'elles sont chargées. Si le problème persiste, essayez de remplacer les piles.

Puis-je utiliser le flash en mode sans fil ?

Oui, le CANON Speedlite 320 EX peut être utilisé en mode sans fil avec des appareils photo compatibles. Assurez-vous de configurer le mode sans fil dans les paramètres de votre appareil photo.

Comment utiliser le mode de réduction des yeux rouges ?

Activez le mode de réduction des yeux rouges dans le menu de votre appareil photo, puis prenez votre photo avec le flash activé.

Le flash ne se connecte pas à mon appareil photo, que faire ?

Vérifiez que le flash est compatible avec votre modèle d'appareil photo et assurez-vous qu'il est monté correctement. Un nettoyage des contacts peut également aider.

Quels types de piles sont nécessaires pour le CANON Speedlite 320 EX ?

Le flash nécessite quatre piles AA. Il est recommandé d'utiliser des piles alcalines ou rechargeables de haute qualité.

Comment nettoyer mon flash ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du flash. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Est-ce que le CANON Speedlite 320 EX est compatible avec tous les appareils photo Canon ?

Le CANON Speedlite 320 EX est compatible avec la plupart des appareils photo Canon, mais il est conseillé de vérifier la liste de compatibilité pour votre modèle spécifique.

MODE D'EMPLOI Speedlite 320 EX CANON

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Merci d'avoir acheté un produit Canon.

Le Speedlite 320EX de Canon est un flash multifonctions pour apparèils photo EOS Canon. Il fonctionne automatiquement avec les systèmes de flash automatique E-TTL II et E-TTL. Il peut être utilisé comme flash intégré fixé sur la griffe porte-accessoire de l'appareil photo ou dans un système de flash sans fil éloigné de l'appareil photo. Il est également équipé d'une lampe LED pour l'enregistrement video.

• Lisez ce mode d'emploi et reportez-vous également au mode d'emploi de votre apparéil photo.

Avant d'utiliser le Speedlite, lisez ce mode d'emploi ainsi que le mode d'emploi de votre apparéil photo afin de vous familiariser avec les fonctions du Speedlite.

Utilisation du Speedlite avec un apparéil photo

• Utilisation avec un apparéil photo numérique EOS

• Vous peuvent utiliser le Speedlite pour prendre facilement des photos avec flash automatique, exactement comme avec le flash intégré de l'appareil photo.

• Utilisation avec un apparéil photo argentique EOS

• Lorsque vous utilisez le Speedlite avec un apparéil photo argentique EOS compatible avec les systèmes de flash automatique E-TTL II et E-TTL, vous pouvez vous en servir pour prendre des photos avec flash automatique, exactement comme avec le flash intégré de l' apparéil photo.

• Ce flash ne peut pas être utilisé avec un apparéil photo argentique EOS compatible avec le système de flash automatique TTL.

• Types d'appareils photo compatibles

Par commodité, dans le mode d'emploi de l'ordinateille photo, les apparêils photo prénant en charge les systèmes de flash automatique E-TTL II et E-TTL correspondent aux apparêils photo de type A.

Table des matieres

1Mise en route et fonctionnement de base 7

Mise en place des piles. 8
Fixation et retrait du flash 9
Mise sous tension 10
Prise de vue avec flash 100% automatique 11
Prise de vue avec flash dans chaque mode de prise de vue. 13

2 Utilisation du flash 17

*Mémorisation d'exposition au flash 18
Changement de la couverture du flash 19
Flash indirect 21
Faisceau d'assistance autofocus 22

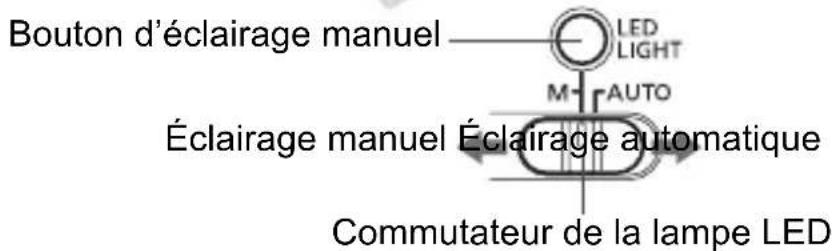

Enregistrement video avec la lampe LED 23

3 Réglages des fonctions de flash en utilisant le menu de l'appareil photo 25

Commande du flash depuis l'écran de menu de l'appareil photo 26
52 Correction d'exposition au flash 27

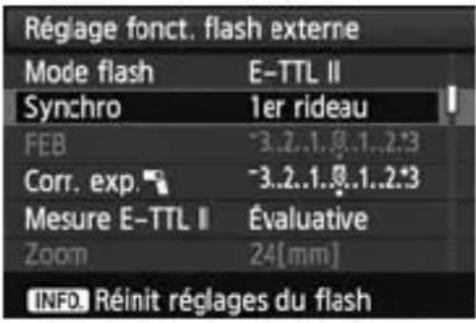

Synchronisation à haute vitesse 28

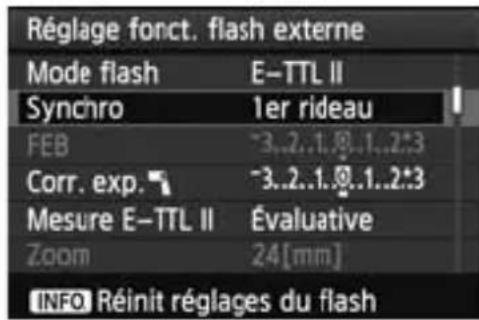

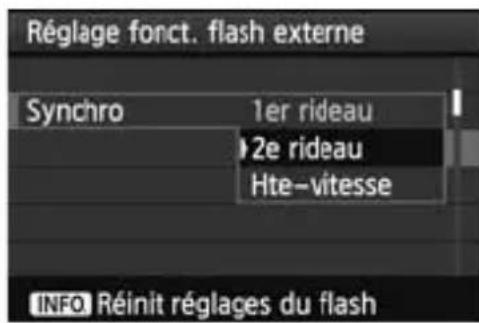

Synchronisation sur le deuxième ridesau 29
Flash manuel 30
Réglage des fonctions personalisées 32

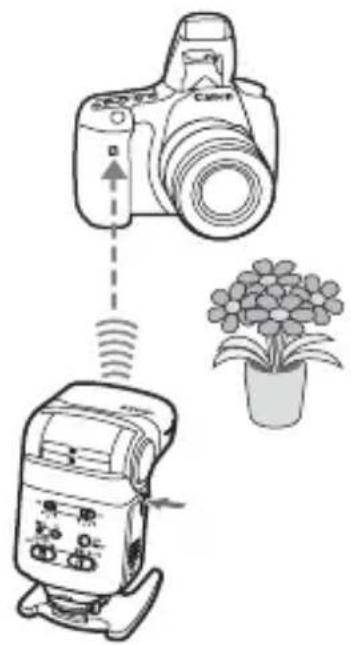

4 Prise de vue avec flash sans fil 33

Prise de vue avec flash sans fil 34

Rérérences 40

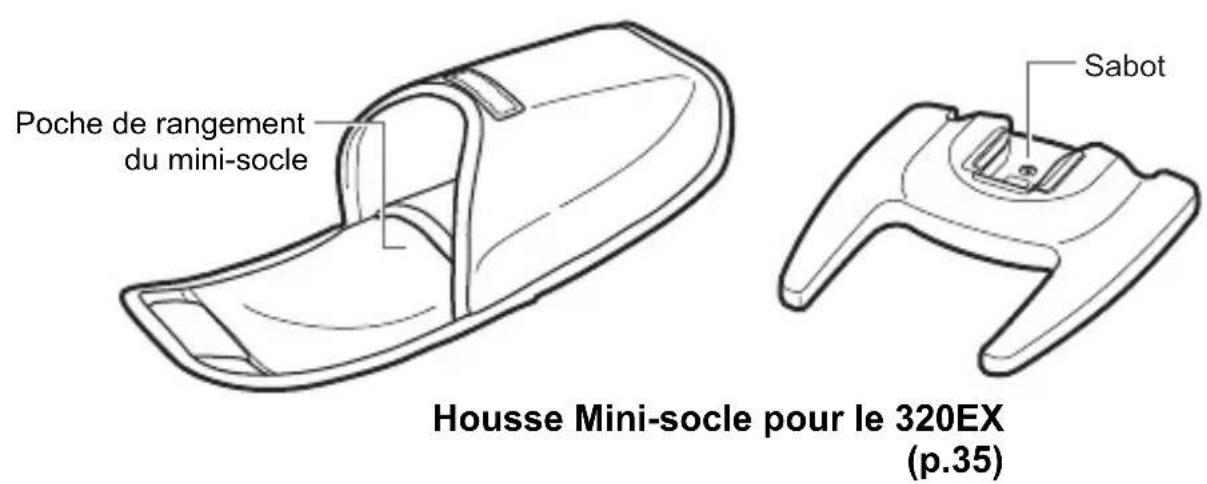

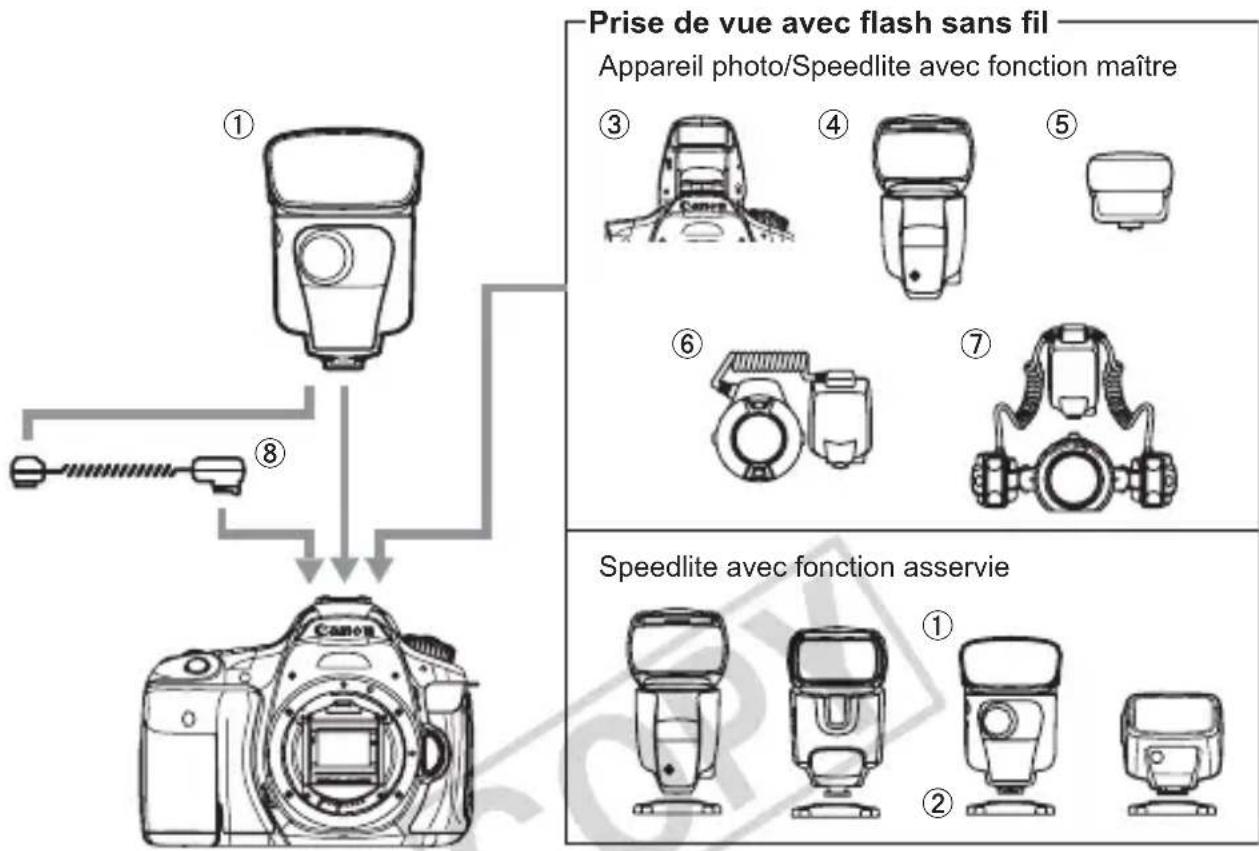

Système 320EX 40
Guide de dépannage 41
Caracteristiques techniques. 43

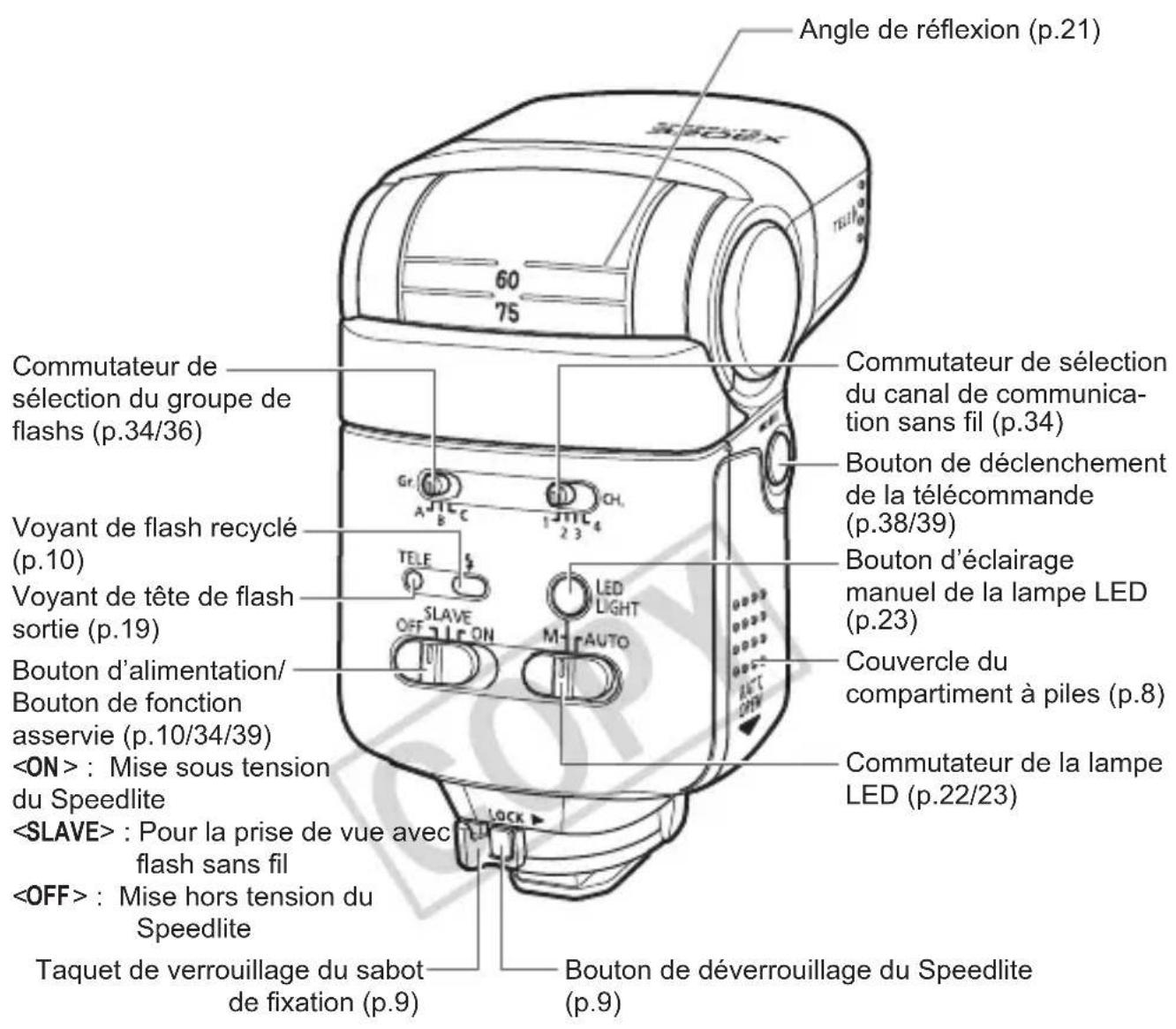

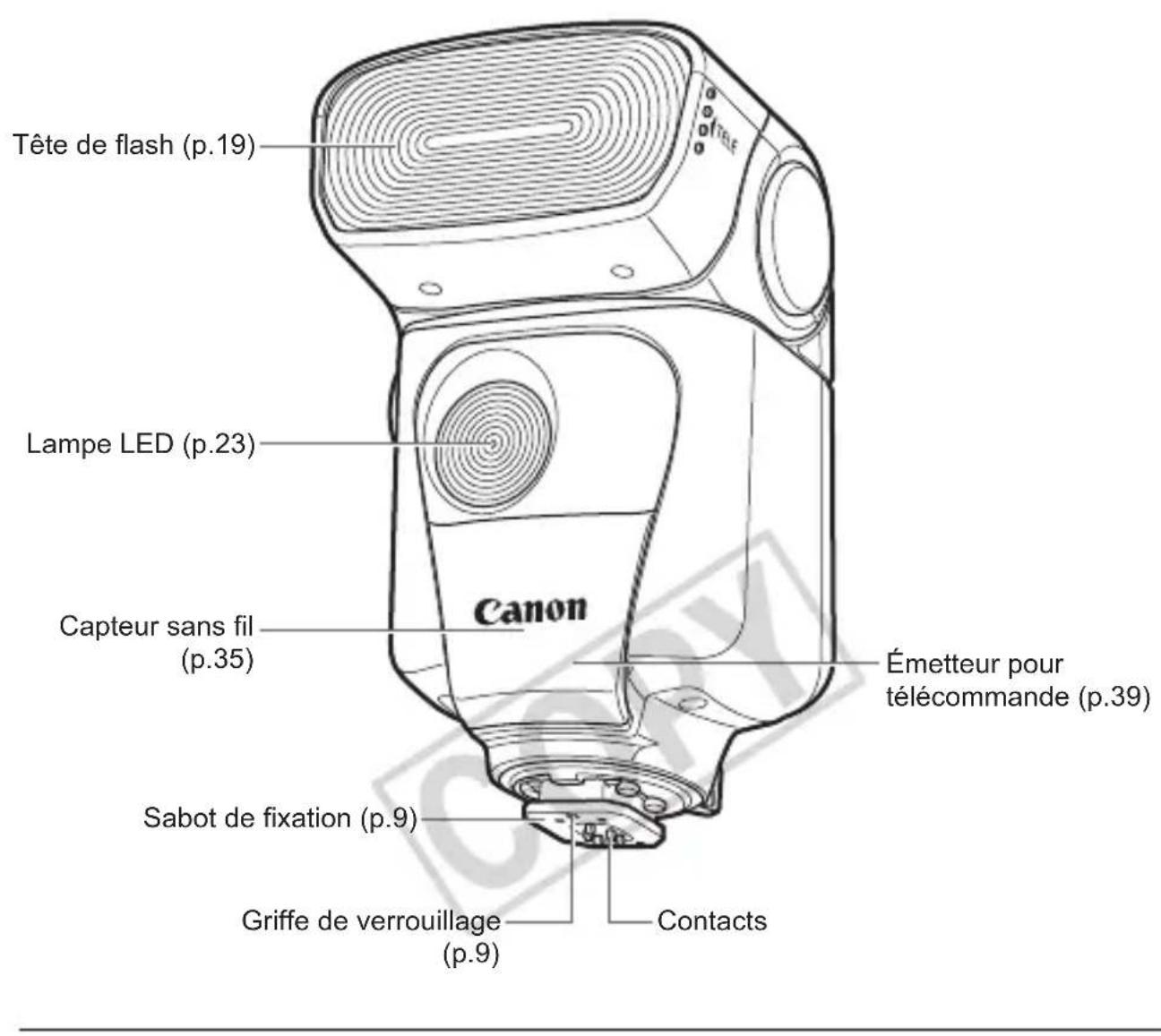

Nomenclature

Conventions utilisées dans ce mode d'emploi

Icônes de ce mode d'emploi

16: Indique que la fonction concernée reste active pendant 16 secondes après avoir relaché le bouton.

: Si cette icône apparait dans le coin supérieur droit de la page, elle indique que la fonction est disponible uniquement dans les modes de la Zone de création de l'appareil photo.

(p.**): Numérores des pages de référence pour de plus amples informations.

: Avertissement pour éviter les problèmes d'utilisation.

: Informations supplémentaires.

• Les instructions d'utilisation décrites dans ce mode d'emploi supposent que l'appareil photo et le Speedlite sont tous les deux sous tension ().
• Les iconônes utilisées dans le texte pour illustrer les boutons, molettes et réglages correspondant aux iconônes que vous trouverez sur l'appareil photo et sur le Speedlite.
• Les instructions d'utilisation supposent que le menu et les fonctions personnalisées de l'appareil photo ainsi que les fonctions personnalisées du Speedlite sont régliés à leur valeur par défaut.
• Tous les chiffres sont basés sur l'utilisation de piles alcalines AA/LR6 et les normes d'essay de Canon.

Mise en route et fonctionnement de base

Mise en place des piles 8

Fixation et retrait du flash 9

Mise sous tension 10

Prise de vue avec flash 100% automatique .... 11

Prise de vue avec flash dans chaque mode de prise de vue. 13

Précautions lors du déclenchement de flashes consécutifs

Pour éviter une surchauffe et une détérioration de la tête de flash, ne déclenchez pas plus de 20 flashes consécutivement. Àpres 20 flashes consécutifs, laissez reposer le Speedlite pendant au moins 10 minutes.
Si vous déclenchez plus de 20 flashes consécutifs, puis à nouveau plusieurs flashes à de brefs intervalles, la fonction de prévention de surchauffe interne peut s'activer et faire passer le temps de recyclage d'environ 8 à 20 secondes. Le cas échéant, laissez reposer le Speedlite pendant environ 15 minutes et le flash returnera à son état normal.

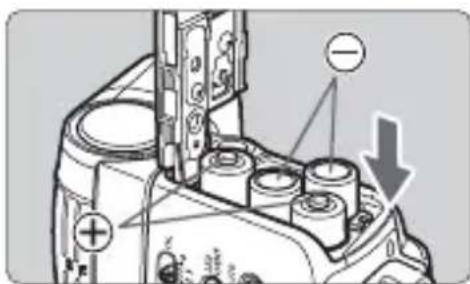

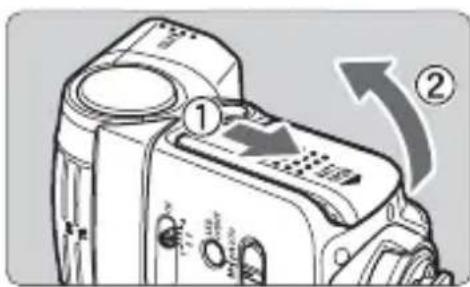

Mise en place des piles

Mettez quatre piles AA/LR6 en place.

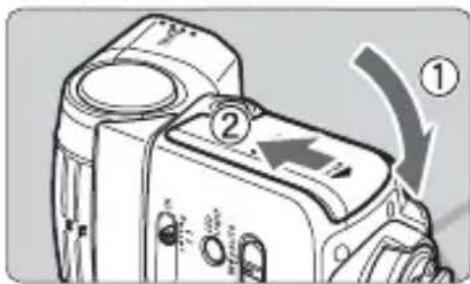

1 Ouvrez le couvercle.

• Faites glisser le couvercle du compartment à piles comme l'indique la flèche et ouvrez-le.

Mettez les piles en place.

Assurez-vous que les bornes ^+ et des piles sont orientées correctement, comme indiquedans le compartment a piles.

Fermez le couvercle.

Fermez le couvercle du compartment à piles et faites-le glisser comme l'indique la flèche.

Temps de recyclage et nombre de flashes

Temps de recyclage (approximatif)	Nombre de flashes (approximatif)
0,1 - 2,3 secondes 180 -	1 000

• Basé sur des piles alcalines AA/LR6 neuves et sur les normes d'essai de Canon.

• L'utilisation de piles non-alcalines AA/LR6 peut être à l'origine d'un mauvais contact des piles en raison de la forme irrégulière de leurs bornes.
• Si vous remplacez les piles après avoir déclenché plusieurs flashes consécutifs, elles peuvent être chaudes.

• Utilisez quatre piles neuves de la même marque. Lorsque vous procédez au remplacement des piles, remplacez les quatre en même temps.
• Les piles rechargeables AA/LR6 Ni-MH ou les piles au lithium peuvent aussi être utilisées.

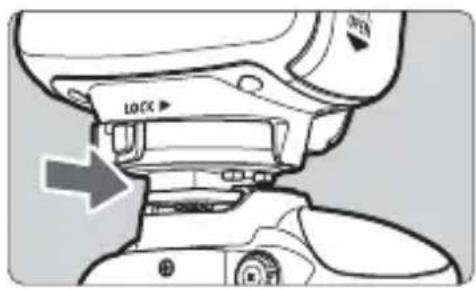

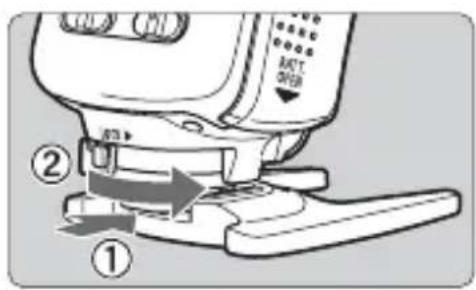

Fixation et retrait du flash

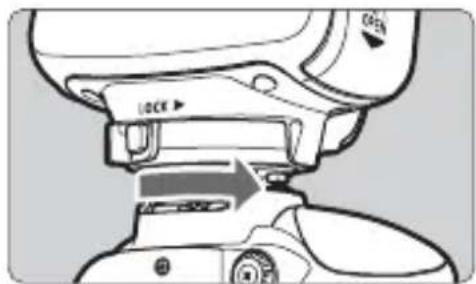

Fixez le Speedlite.

• Insérez complètement le sabot de fixation du Speedlite dans la griffe porte-accessoires de l'appareil photo. (Le sabot de fixation dépasse légèrement de la griffe porte-accessoire.)

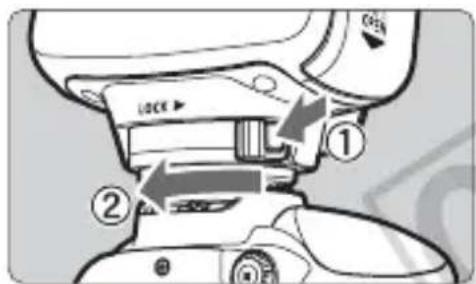

Fixez fermement le Speedlite.

• Sur le sabot de fixation, faites glisser le taquet de verrouillage vers la droite.

Le déclic indique que le taquet est verrouillé.

Tout en appuyant sur le bouton de déverrouillage du Speedlite, faites glisser le taquet de verrouillage vers la gauche pour-retirer le Speedlite.

Avant de fixer ou dePTRirer le Speedlite, veillez a le metre hors tension.

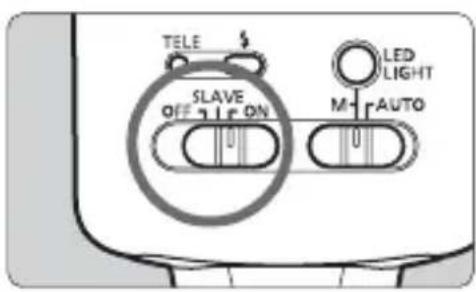

Mise sous tension

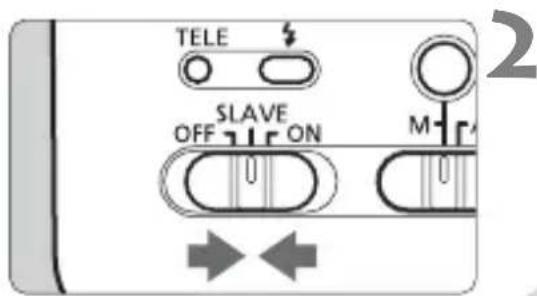

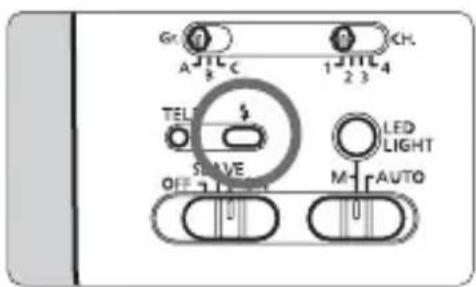

1 Placez le bouton d'alimentation sur .

Le recyclage du flash commence.

Vérifiez que le flash est prét.

Lorsque levoyant de flash recyclé clignote puis s'allume en rouge, le flash peut etre déclenché (completement charge).

Flash rapide

Levoyant de flash recyclé clignote lorsque le flash rapide est préts même avant que le flash ne soit complètement chargé.

Vous pourrait utiliser le flash pour prendre une photo à ce moment-là ; toute fois, la puissance du flash est seulement la moitié ou le tiers de la charge complète du flash. Ceci se révèle pratique pour prendre des photos de sujets très proches du flash.

Mise hors tension automatique

Pour economiser l'énergie des piles, le Speedlite se met automatiquement hors tension au bout de 90 secondes d'inactivité. Pour allumer de nouveau le Speedlite, appuyez sur le déclencheur de l'appareil photo à mi-course.

• Le temps nécessaire à l'activation de l'extinction automatique peut augmenter lors du déclenchement consécutif de flashes.
• • Vous pouvez aussi désactiver l'extinction automatique (p.32).

Prise de vue avec flash 100 % automatique

Préparation de l'appareil photo

Lorsque vous reglez le mode de prise de vue de l'appareil photo sur <P> (Programme AE) ou Automatism total, il est possible de prendre des photos en mode de flash E-TTL II/E-TTL entièrement automatique.

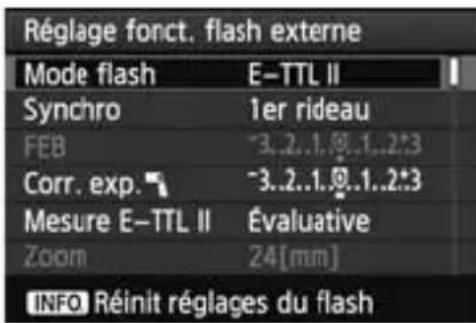

Appareils photo avec réglage des fonctions du flash externe

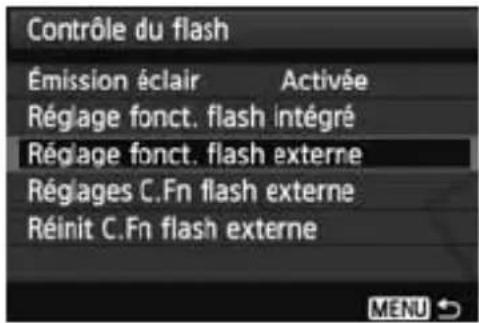

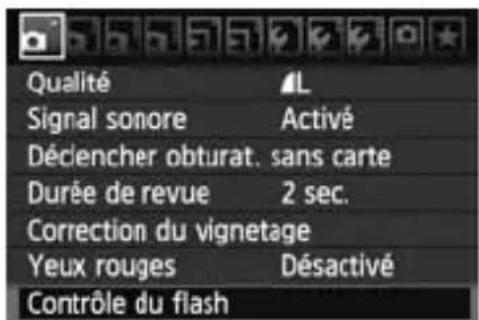

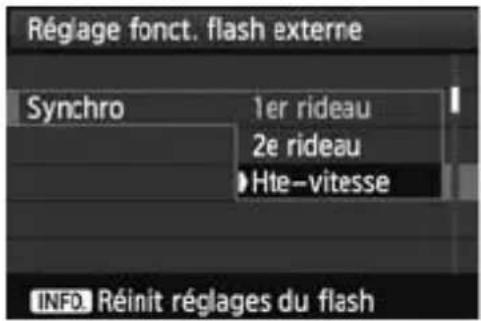

• Appuyez sur la touche de l'appareil photo et sélectionnez [Contrôle du flash] ou [Contrôle Speedlite externe].

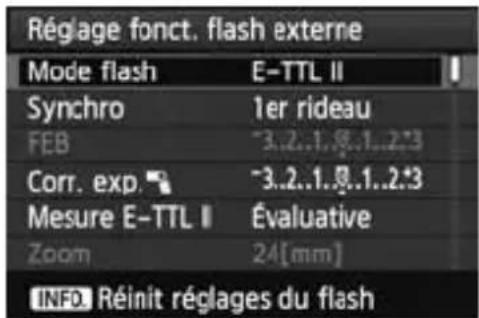

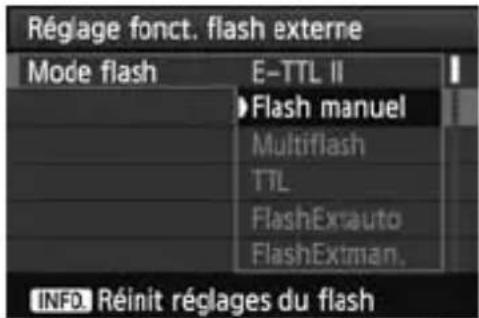

• Sélectionnez [Réglage fonct. flash externe] et réglez [Mode flash] sur [E-TTL II].

Appareils photo sans réglage des fonctions du flash externe

• Cette opération n'est pas nécessaire sur les apparciels photo argentiques ou numériques EOS non pourvus des fonctions de menu [Contrôle du flash] ou [Contrôle Speedlite externe] étant donné que le mode de flash ne peut pas etre modifie sur ces modèles d'appareil photo.

Le Speedlite ne se déclenché pas lorsque la lampe LED (p.22) est allumée.

« Automatism total » fait reférence aux modes de prise de vue <^+> , <> et <> .

Prendre une photo

1 Faites la mise au point sur le sujet.

• Appuyez à mi-course sur le déclencheur afin d'effectuer la mise au point.
  Le réglage de la vitesse d'obturation et de l'ouverture correspond à l'affichage dans le viseur.
• Vérifiez que < 12 > s'allume dans le viseur.

2 Prenez la photo.

Lorsque vous enforcez complètement le déclencheur, le flash est déclenché et la photo est prise.

Une fois la photo prise, vérifie l'image sur le moniteur LCD de l'appareil photo. Si la lumière du flash n'a pas atteint le sujet, rapprochez-vous de celui-ci et prenez à nouveau la photo. Vous pouvez également augmenter la sensibilité ISO si vous utilisez un apparéil photo numérique.

Prise de vue avec flash dans chaque mode de prise de vue

Avec le mode de flash régle sur flash automatique E-TTL II/E-TTL, il vous suffit de régler le mode de prise de vue de l'appareil photo sur <Tv> (priorité vitesse), <Av> (priorité ouverture) ou <M> (exposition manuelle) pour pouvoir utiliser le flash automatique E-TTL II/E-TTL. Sur les apparêils photo numériques EOS non poursuivus de la fonction de menu [Contrôle du flash] ou sur les apparêils photo argentiques EOS, le flash automatique E-TTL II/E-TTL est régle automatiquement.

Tv : Priorité à la vitesse

Sélectionnez ce mode lorsque vous souhaitez sélectionner la vitesse d'obturation manuellement. L'appareil photo réglera alors automatiquement l'ouverture correspondant à la vitesse d'obturation afin d'obtenir une exposition normale.

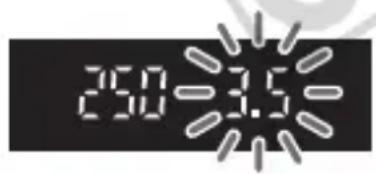

• Si l'indication d'ouverture clignote, cela signifie que l'arrière-plan sera sous-exposé ou surexpose. Reglez la vitesse d'obturation jusqu'à ce que le clignotement s'arrête.

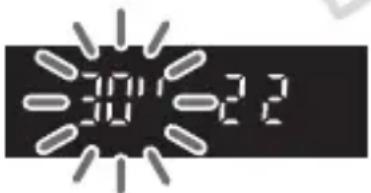

Av : Priorité à l'ouverture

60

5.6

Sélectionnez ce mode lorsque vous souhaitez sélectionner l'ouverture manuellement.

L'appareil photo réglera alors automatiquement la vitesse d'obturation correspondant à l'ouverture afin d'obtenir une exposition normale.

Si l'arrière-plan estASFRE, comme dans une scene de nuit, une vitesse des synchronisation lente sera utilisee pour obtenir une exposition normale a la fois pour le sujet principal et pour I'arriereplan. L'exposition normale du sujet principal est obtenue grace au flash, tandis que I'exposition normale de I'arriere-plan est obtenue par le biais d'une vitesse d'obturation lente.

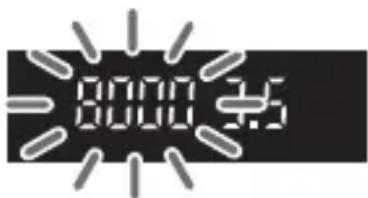

• Si l'indication de vitesse d'obturation clignote, cela signifie que l'arrière-plan sera sous-exposé ou surexposé. Réglez l'ouverture jusqu'à ce que le clignotement s'arrête.

M : Exposition manuelle

200 5.6

Sélectionnez ce mode si vous souhaitez régler manuellement la vitesse d'obturation et l'ouverture.

Une exposition normale du sujet principal est obtenue grâce au flash. L'exposition de l'arrière-plan est obtenue en fonction de la combinaison de la vitesse d'obturation et de l'ouverture que vous avez régées.

DEP : Profondeur de champ,

A-DEP : Profondeur de champ automatique

• Le résultat sera le même que si vous utilisez le mode < P> (Programme AE).

Vitesses de synchronisation du flash et ouvertures utilisées

	Vitesse d'obturation Valeur d'ouverture
Automatism total, <P>	Réglee automatique (1/X s - 1/60 s)	Automatique
Tv Réglee manuelle (1/X s - 30 s) Automatique
Av Réglee automatique (1/X s - 30 s) Manuelle
M Réglee manuelle (1/X s - 30 s, buLb) Manuelle

• 1/X seconde correspond à la vitesse maximum de synchronisation du flash de l'appareil photo.

Fonction de transmission des informations sur la température de couleur

Cette fonction optimise la balance des blancs pendant la prise de vue avec flash en transmettant les informations sur la température de couleur à l'appareil photo numérique EOS lorsque le flash se déclenché. Lorsque vous reglez la balance des blancs de l'appareil photo sur <AWB> ou <4> , la fonction est automatiquement activée. Voir les Caracteristiques techniques dans le mode d'emploi de l'appareil photo pour les modèles compatibles.

2

Utilisation du flash

*Mémorisation d'exposition au flash. 18

Changement de la couverture du flash 19

Flash indirect 21

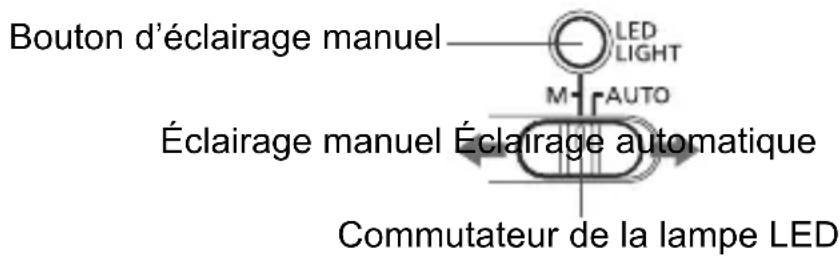

Faisceau d'assistance autofocus 22

Enregistrement video avec la lampe LED 23

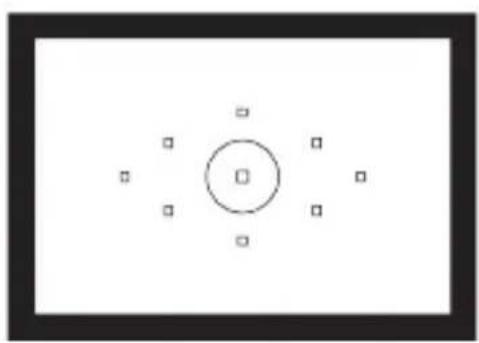

* Mémorisation d'exposition au flash

La mémorisation d'exposition au flash vous permet de verrouiller l'exposition correcte du flash pour n'importe qu'elle portion de la scène. Avec le mode de flash régle sur flash automatique E-TTL II/E-TTL, appuyez sur la touche <※> de l'appareil photo pour permettre la mémorisation d'exposition au flash. Sur certains apparéils, appuyez sur la touche <M-Fn> ou <FEL> .

1 Faites la mise au point sur le sujet.

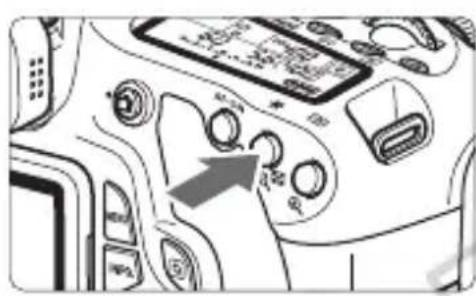

> Appuyez sur la touche < 大 > .(16)

• Placez le centre du viseur sur le sujet et appuyez sur la touche < ※> .
  Le Speedlite déclenché un préflash et la puissance de flash requise est gardée en mémoire.
  L'indication « FEL » apparait dans le viseur durant 0.5 seconde environ.
• Chaque fois que vous appuyez sur la touche <※> , un préflash se déclenché et un nouveau réglage d'exposition au flash est enregistré.

3 Prenez la photo.

• Cadrez la photo et enforcez le déclencheur à fond.
  Le flash est émis au moment où la photo est prise.

• Si le sujet est trop éloigné et qu'il risque d'être sous-exposé, l'icone < > clignotera dans le viseur. Rapprochez-vous du sujeit et effectuez à nouveau la mémorisation d'exposition au flash. Vous pouvez également augmenter la sensibilité ISO et effectuer à nouveau la mémorisation d'exposition au flash si vous utilisez un apparil photo numérique.
• Si le sujet visé est trop petit dans le viseur, la mémorisation d'exposition au flash peut s'avérer peu efficace.

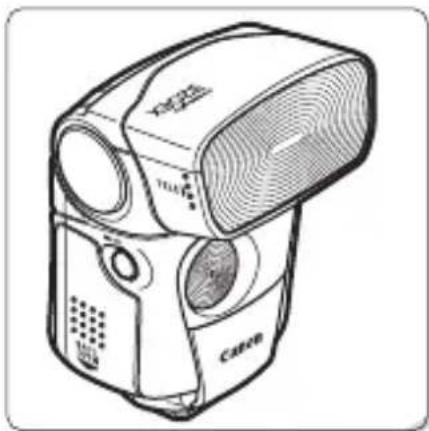

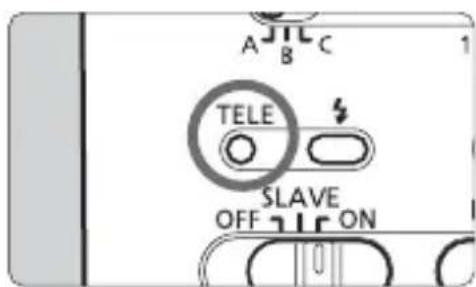

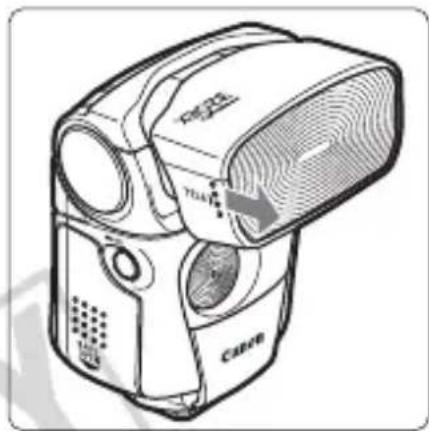

Changement de la couverture du flash

La tête de flash peut être sortie ou rétractée manuellement selon la longueur locale de l'objectif. Étant donné que la longueur locale des objectifs EF et EF-S est différente, sortez ou rétractez la tête de flash tout en consultant le tableau ci-dessous (position de la tête de flash par rapport à la longueur locale de l'objectif).

Position de la tête de flash
Positionnormale
Nombre guide 24 (100 ISO en mètre)

Position sortie
Nombre guide 32 (100 ISO en mètre)

Position de la tête de flash et longueur focale de l'objet

Position de la tête de flash		Position normale	Position sortie
Longueur facale de l'objectif	Objectif EF-S	15 mm ou plus 32 mm ou plus
	Objectif EF 24	mm ou plus 50 mm ou plus

• Si vous utilisez un objectif EF-S avec une longueur focale de 32 mm ou plus ou bien un objectif EF avec une longueur focale de 50 mm ou plus, sortez la tête de flash pour une plus grande puissance de flash et une portée de flash supérieure.
• • Avec la tête de flash sortie, levoyant sur le Speedlite s'allume ou clignote.
    Lorsque levoyantclignote, ramenez la tete de flash à sa position normale.Si you prenez une photo alors que le voyantclignote,le contour de la photo pourra être sometime.

Indications de portée de la prise de vue avec flash

Lors de l'utilisation de l'objet EF-S 18-55 mm f/3,5-5,6 IS [approx. en mètre]

ISO	Position normale Position		sortie
	18 mm 55 mm	mm 18 mm 55 mm
100 1 -	6,9 1 - 4,3 - 1 - 5	7
200 1 -	9,7 1 - 6,1 - 1 - 8	1
400	1 - 13,7	1 - 8,6	-	1 - 11,4
800	1,2 - 19,4	1 - 12,1	-	1 - 16,2
1600	1,7 - 27,4	1 - 17,1	-	1 - 22,9
3200	2,4 - 38,8	1,5 - 24,2	-	1,4 - 32,3
6400	3,4 - 54,9	2,1 - 34,3	-	2 - 45,7
12800	4,8 - 77,6	3 - 48,5	-	2,8 - 64,6

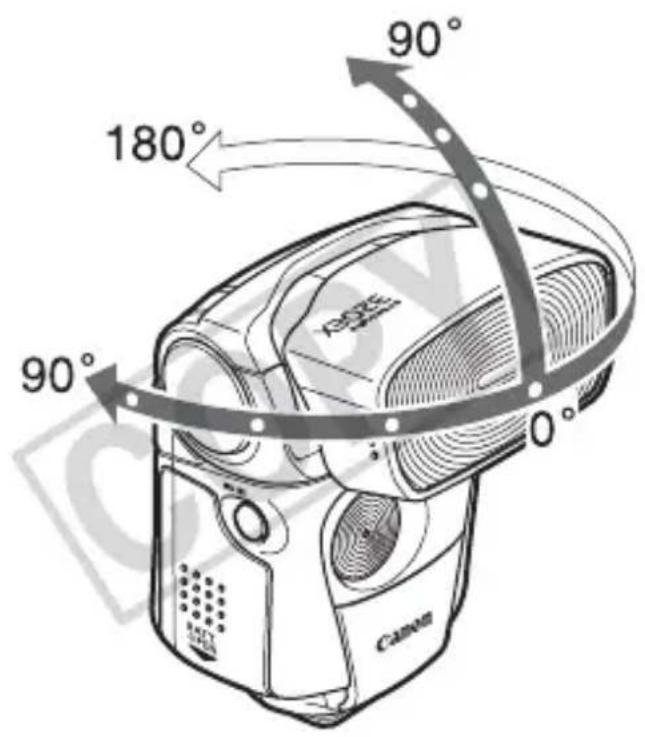

Flash indirect

En orientant la tête de flash vers un mur ou un plafond, le flash est réfléchi sur la surface avant déclarer le sujet. Cette technique permet de modifier les ombres derrière le sujet afin d'obtenir des clichés plus naturels. C'est ce qu'on appelle le flash indirect.

Changer la direction du flash indirect

• • Vous pouvez tourner la tête de flash comme illustré.
• Le flash indirect est généralement émis avec la tête de flash sur la position sortie.

• Si le mur ou le plafond est trop loin, le flash indirect peut etre trop faible et entrainer une sous-exposition. Si I'image semble nombre, utilisez une ouverture plus grande (plus petit nombre f) et recommencez. Vous pouez etalement augmenter la sensibilité ISO si vous utilisez un appareil photo numérique.
• Le mur ou le plafond doit être complètement blancs pour une réflexion élevée. Si la surface refléchissante n'est pas blanche, une dominante des couleurs peut apparaître sur la photo prise.

Faisceau d'assistance autofocus

Lorsque la mise au point automatique n'est pas possible sur le sujet dans de faibles conditions d'éclairage, le faisceau d'assistance autopocus s'active automatiquement.

Faisceau d'assistance autofocus avec flashes consécutifs

Lorsque la mise au point automatique n'est pas possible sur le sujet dans de faibles conditions d'éclairage alors que vous prenez des photos par le viseur, enforcez le déclencheur à mi-course pour déclencher le flash continulement en vue d'aider à la mise au point automatique. Le flash se déclenche également en continu dans les mêmes conditions lorsque le mode autofocus est réglé sur [Mode rapide] pendant la prise de vue avec Visée par l'écran ou l'enregistrement video. La portée effective est d'environ 4 mètres.

Cette fonction est disponible uniquement si vous utilisez un apparéil photo numérique EOS pourvu d'une fonction de contrôle du Speedlite externe. Il peut s'avérer nécessaire demettre à jour le firmware avec certains modèles.

Faisceau d'assistance autofocus avec la lampe LED

La lampe LED peut servir de faisceau d'assistance autofocus lorsque le mode autofocus est régle sur [Mode direct] ou [Mode L/Direct] pendant la prise de vue avec Visée par l'écran ou l'enregistrement video. La portée effective est d'environ 4 mètres. (Avec un objectif f/1,8 à 3200 ISO)

Activation manuelle

• Placez le commutateur de la lampe LED sur M> et appuyez sur le bouton jusqu'à ce que la lampe LED s'allume.
• La lampe LED s'eteindra au bout de 60 minutes d'inactivité.
• Pour éteindre la lampe LED, appuyez sur le bouton jusqu'à ce que la lampe LED s'éteigne.

Le Speedlite ne se déclenché pas lorsqu'la lampe LED est allumée.

Activation automatique

• Si vous utilisez un apparéil photo pourvu d'une fonction d'activation automatique de la lampe LED, placez le commutateur de la lampe LED sur .
• Lorsque le déclencheur est enforcé à mi-course dans de faibles conditions d'éclairage, la lampe LED s'allume automatiquement pour aider à la mise au point automatique.

Enregistrement video avec la lampe LED

Lampe LED

La lampe LED est destinée à être utilisée avec les apparciels photo numériques EOS pourvus d'une fonction d'enregistrement video.

La lampe LED peut servir a éclairer le sujet dans l'angle de champ d'un objectif EF de 50 mm ou plus ou bien d'un objectif EF-S de 32 mm ou plus.
La lampe LED peut etre utiliseependant environ 3,5 heuresmaximum avec des piles neuves.

Eclairage manuel de la lampe LED

• Placez le commutateur de la lampe LED sur M> et appuyez sur le bouton jusqu'à ce que la lampe LED s'allume.
  La lampe LED s'allume.
• Pour éteindre la lampe LED, appuyez sur le bouton LED LIGHT> jusqu'à ce que la lampe LED s'éteigne.

Eclairage automatique de la lampe LED

Si vous utilisez un apparéil photo pourvu d'une fonction d'activation automatique de la lampe LED, la lampe LED s'allume automatiquement lorsque vous prenez des photos dans de faibles conditions d'éclairage.

• Placez le commutateur de la lampe LED sur AUTO>.
• La lampe LED s'allume ou s'éteint automatiquement selon l'éclairage ambient lorsque l'image de prise de vue s'affiche sur le moniteur LCD.
• Le symbole s'affiche sur le moniteur LCD lorsque la lampe LED s'allume automatiquement.

• Lorsque vous utilisez la lampe LED pour photographier des portraits, éloignez le Speedlite d'au moins 1 mètre du sujet. L'utilisation de la lampe LED à courte distance d'une personne peut alterer sa vue.
• Une fois l'éclairage automatique réglé, la lampe LED s'allume pendant la prise de vue avec Visée par l'écran ou l'enregistrement video dans de faibles conditions d'éclairage. Pour économique l'énergie des piles du Speedlite, placez le bouton d'alimentation sur ou bien placez le commutateur de la lampe LED sur lorsque vous ne l'utilisez pas.
• Lorsque l'énergie des piles s'affaiblit, il se peut que la lampe LED ne s'allume pas même si levoyant de flash recyclé est allumé. Si la lampe LED ne s'allume pas, remplacez les piles du flash.
• Pour les apparèils photo poursus d'une fonction d'activation automatique de la lampe LED, si l'énergie des piles du flash s'affaiblit, il se peut que l'icone < affichée sur le moniteur LCD de l'appareil pendant l'enregistrement video clignote. Si la lampe LED ne s'allume pas, replacez les piles du flash.

Réglages des fonctions de flash en utilisant le menu de l'ordinateil photo

Commande du flash depuis l'écran de menu de

l'appareil photo 26

Correction d'exposition au flash 27

Synchronisation à haute vitesse 28

Synchronisation sur le deuxième ridesau. 29

Flash manuel. 30

Réglage des fonctions personalisées 32

Commande du flash depuis l'écran de menu de l'appareil photo

En fixant le 320EX à un apparéil photo numérique EOS pourvu d'une fonction de commande du Speedlite externe, vous pouvez effectuer divers réglages des fonctions de flash avec l'écran de menu de l' apparéil photo.

1 Sélectionnez [Contrôle du flash].

• Appuyez sur la touche de l'appareil photo et sélectionnez [Contrôle du flash] ou [Contrôle Speedlite externe].
  [Réglage fonct. flash externe], [Réglages C.Fn flash externe] et [Réinit C.Fn flash externe] s'affichent.

2 Sélectionnez [Réglage fonct. flash externe].

Vous pouvez effectuer divers réglages de flash sur l'écran [Réglage fonct. flash externe] qui s'affiche.

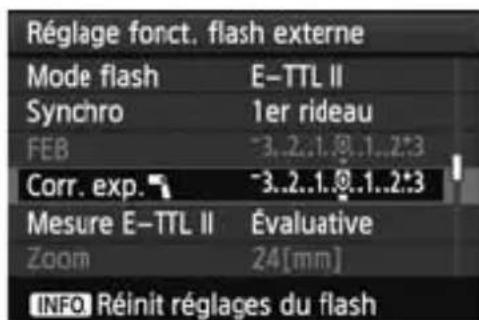

Correction d'exposition au flash

Vous pouvez régler la correction d'exposition au flash de la même façon que pour la correction d'exposition normale. La valeur de correction d'exposition au flash peut être réglée jusqu'à ±3 valeurs par palier d'un tiers de valeur. (Si la correction d'exposition de l'appareil photo est régée par paliers d'une demi-valeur, la correction d'exposition au flash est régée par paliers d'une demi-valeur.)

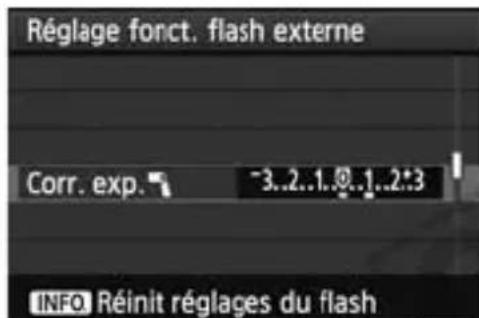

1 Sélectionnez [Corr. exp.].

• Sélectionnez [Corr. exp.] et appuyez sur <> .

2 Réglez la valeur de correction d'exposition au flash.

• Réglez la valeur de correction d'exposition au flash et appuyez sur < > .
  La valeur de correction d'exposition au flash est réglée.

• Selon le modele de l'appareil photo, la correction d'exposition au flash peut etre reglee avec Iecran de controle rapide.
• En principe, réglez une correction de sous-exposition pour les sujetssons et une correction de surexposition pour les sujets clairs.

Synchronisation à haute vitesse

Avec la synchronisation à haute vitesse (Flash FP), le flash peut être synchrone avec toutes les vitesses d'obturation. Cela s'avere pratique lorsque vous souhaitez utiliser le mode de priorité à l'ouverture pour des portraits fill-flash.

1 Sélectionnez [Synchro].

• Sélectionnez [Synchro] et appuyez sur <> .

Réglez [Hte-vitesse].

• Réglez [Hte-vitesse] et appuyez sur < >

La synchronisation à haute vitesse est réglée.

Vérifiez que < 12 H > s'allume dans le viseur.
- Si vous avez reglé une vitesse d'obturation égale ou plus lente que la vitesse de synchronisation maximum du flash de l'appareil photo, < 山 > ne s'affichera pas dans le viseur.
- - Avec la synchronisation à haute vitesse, plus la vitesse d'obturation est rapide, plus la portée effective du flash est courte.
- Pour revenir au déclenchement normal du flash, réglez [Synchro] sur [1er ridesau].

Synchronisation sur le deuxième ridesau

Une vitesse d'obturation lente vous permet de creator une trainée de lumière qui suit le sujet. Le flash se déclenché juste avant que l'obturateur se ferme.

1 Sélectionnez [Synchro].

• Sélectionnez [Synchro] et appuyez sur <> .

Réglez [2e rideau].

• Réglez [2e rideau] et appuyez sur < >
  La synchronisation sur le deuxième ridesau est reglee.

• La synchronisation sur le deuxième ridesau est efficace en mode Bulb de l'appareil photo.
• Pour revenir au déclenchement normal du flash, réglez [Synchro] sur [1er rideau].
• En mode de flash E-TTL II/E-TTL, lorsque vous enforcez complètement le déclencheur, un préflash est déclenché. Puis juste avant que l'obturator se ferme, le flash principal est déclenché.

Flash manuel

Vous pouvez régler la puissance du flash entre 1/64 et 1/1 de la puissance nominale par incréments de 1/3 IL. Utilisez un flashmétre manuel pour déterminer la puissance de flash requise pour obtenir une exposition correcte au flash. Il est recommendé de régler le mode de prise de vue de l'appareil photo sur < Av> ou < M> .

1 Sélectionnez [Mode flash].

• Sélectionnez [Mode flash] et appuyez sur < > .

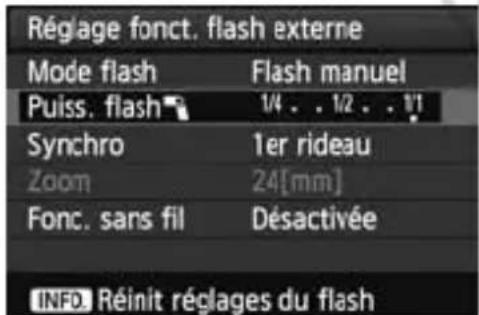

Sélectionnez [Flash manuel].

• Sélectionnez [Flash manuel] et appuyez sur < SET>.

3 Réglez [Puiss. flash].

• Sélectionnez [Puiss. flash ] et appuyez sur <(SET)> .

• Réglez la puissance du flash et appuyez sur < > .

Exposition au flash manuelle mesurée

Avec le Speedlite fixé sur un apparéil photo de la série EOS-1D, il est également possible de régler manuellement le niveau d'exposition au flash.

1 Effectuez les réglages pour l'ordinateil photo et le Speedlite.

• Il est recommandé de régler le mode de prise de vue de l'appareil photo sur <Av> ou <M>
• Reglez [Mode flash] sur [Flash manuel] pour le Speedlite.

2 Faites la mise au point sur le sujet.

Faites la mise au point manuellement.

3 Préparez une carte de gris de 18% .

• Placez la carte de gris à l'emplacement du sujet.
• Dans le viseur, l'intégralité du cercle de mesure spot au centre doit recouvrir la carte de gris.

4 Appuyez sur la touche FE L . (16)

Le Speedlite déclenché un préflash et la puissance du flash requise pour le sujet est gardée en mémoire.
Dans l'angle droit du viseur, l'indicateur du niveau d'exposition indique le niveau d'exposition au flash pour l'exposition au flash correcte.

5Réglez le niveau d'exposition au flash.

• Ajustez le niveau du flash manuel du Speedlite et la valeur d'ouverture de l'appareil photo de sorte que le niveau d'exposition au flash s'aligne sur le repéré d'exposition standard.

6 Prenez la photo.

• Retirez la carte de gris et prenez la photo.

Réglage des fonctions personalisées

Vous pouvez personneliser les fonctions du Speedlite selon vos préférences en matière de prise de vues avec les fonctions personalisées.

Réglage des fonctions personalisées du flash externe

1 Sélectionnez [Réglages C.Fn flash externe] sur l'écran de menu [Contrôle du flash] et appuyez sur <> .
2 Sélectionnez le numéro de la fonction personnalisée comme vous le fériez pour les fonctions personnalisées de l'appareil photo et modifiez le réglage.

N° de la fonction personnalisée	Fonction	N° de paramètre	Paramètres et description	Page de référence
C.Fn-01 Coupure alim auto		0 Activée		p.10
		1 Désactivée
C.Fn-06	Flash rapide PdV en continu	0 Désactivé		p.10
		1 Activé
C.Fn-10	Minuterie coupure auto escl.	0 60 minutes		p.35
		1 10 minutes
C.Fn-11	Coupure auto canal esclave	0 Sous	8 heures	p.35
		1 Sous	1 heures

C.Fn-10: Entre en vigueur lorsque le 320EX est selectionné comme flash asservi pendant la prise de vue avec flash sans fil. Pour économiser les piles, réglez le retardateur de l'extinction automatique sur 10 minutes.
C.Fn-11: Entre en vigueur lorsque le 320EX est selectionné comme flash asservi pendant la prise de vue avec flash sans fil. Le flash maître peut annuler l'extinction automatique sur le 320EX dans les huit heures ou une heures après que le 320EX entre en mode d'extinction automatique.

Effacement des fonctions personalisées du flash externe

Si vous sélectionnez [Réinit C.Fn flash externe] sur l'écran de menu [Contrôle du flash], toutes les fonctions personnalisées du flash régliées seront effacées.

Prise de vue avec flash sans fil

Prise de vue avec flash sans fil 34

Prise de vue avec flash sans fil

Pour effectuer des prises de vue avec flash sans fil, il est nécessaire que l'appareil photo ou le Speedlite monté sur l'appareil soit équipé d'une fonction maître. Le 320EX se déclenché en tant que flash asservi lorsqu'il est commandé depuis un flash maître. Pour des informations détaillées sur la méthode de prise de vue, reportez-vous au mode d'emploi de l'appareil photo ou du Speedlite avec fonction maître.

1 Réglez l'appareil photo ou le Speedlite en tant que flash maître.

• Consultez le mode d'emploi de l'appareil photo ou du Speedlite.

Réglez le 320EX comme flash asservi.

• Placez le bouton d'alimentation du 320EX sur .

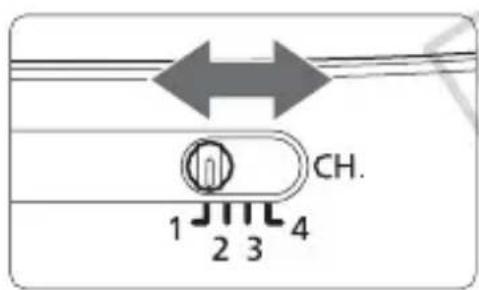

Réglez le canal de transmission.

• Réglez le canal de transmission sur le flash maître.

• Réglez le 320EX sur le même canal de transmission que le flash maître.

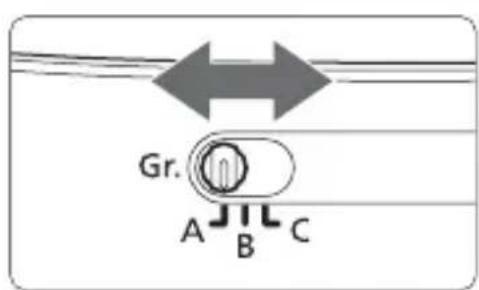

Réglez [Groupe flashes].

• Réglez le groupe de flashes en fonction du but de la prise de vue du flash maître.

Fixez le 320EX sur le mini-socle fourni et positionnez le flash.

Utilisez la fonction de flash indirect horizontal et dirigez le capteur du flash asservi en direction du flash maître.
- À l'intérieur, vous pouvez effectuer des prises de vue avec flash sans fil en utilisant la réflexion des murs environnants sans avoir à diriger le capteur sans fil du 320EX vers l'appareil photo. Positionnez le 320EX tout en vérifier qu'il peut se déclencher.

6 Prenez la photo.

• Réglez l'appareil photo et prenez la photo comme pour une prise de vue avec flash classique.
• Une fois la prise de vue avec flash sans fil terminée, réglez [Fonc. sans fil] sur [Désactivée].

• Ne placezaucun objet entre le flash maître et le(s) flash(s) asservi(s). Cela pourrait géné r la transmission des signaux sans fil.
• Meme avec plusieurs flashes asservis, tous sont contrôlés de la même façon par liaison sans fil.
• Si l'extinction automatique du flash asservi s'active, effectuez la mémorisation d'exposition au flash ou bien éteignez et rallumez le flash asservi pour le réactiver.

Utilisation du flash sans fil 100% automatique

La correction d'exposition au flash et les autres régles effectués sur le flash maître seront également automatiquement régés sur le ou le(s) flash(s) asservi(s). Il n'est donc pas nécessaire d'opérer le(s) flash(s) asservi(s). La prise de vue avec flash sans fil avec les régles suivants peut être effectuee de la meme facon que pour la prise de vue avec flash normal.

• Correction d'exposition au flash
• Mémorisation d'exposition au flash
• Flash manuel

Avec la mémorisation d'exposition au flash, même si un seul Speedlite est responsable d'une sous-exposition, l'icone < 4> clignotera dans le viseur. Utilisez une valeur d'ouverture plus petite ou rapprochez le flash asservi du sujet.

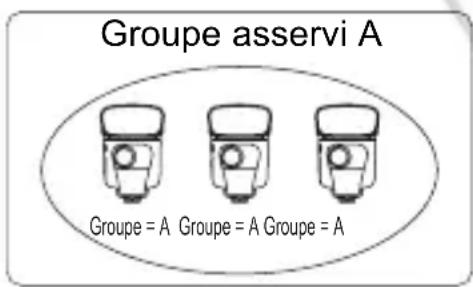

Gestion des groupes asservis

Par exemple, si I'ID de flash asservi est régée sur < A> pour les trois flashes asservis, tous les trois sont alors gérés comme si le groupe asservi A ne contenait qu'un seul flash Speedlite.

Fonction déclairage pilote du flash

La fonction d'éclairage pilote du flash vous permet de visualiser les effets d'ombre sur le sujet et l'équilibre de la lumière. Vous pouvez utiliser la fonction d'éclairage pilote du flash avec un flash maître ou un Speedlite Transmitter (vendu séparément) fixé sur l'appareil photo. La fonction d'éclairage pilote du flash peut être utilisé pour la prise de vue avec flash sans fil ainsi que pour la prise de vue avec flash normale.

Appuyez sur le bouton de prévisualisation de la profondeur de champ de l'ordinateil photo.

Le flash se déclenché en continu pendant environ une seconde.
- Positionnez le Speedlite de sorte à obtenir l'effet d'ombre souhaité sur le sujet.

• La fonction d'éclairage pilote du flash n'est pas disponible pendant la prise de vue avec flash sans fil sur les apparèils photo pourvus d'une fonction de flash maître.
• Ne déclenchez pas l'éclairage pilote du flash plus de 10 fois consécutivement. Le cas échéant, laissez reposer le flash pendant au moins 10 minutes afin d'éviter une surchauffe de la tête de flash et son éventuelle détérioration.

Utilisation du 320EX pour la prise de vue avec télécommande pendant la prise de vue avec flash sans fil

Le 320EX peut être utilisé pour la prise de vue avec télécommande avec des apparciels photo compatibles avec la télécommande RC-1, RC-5 ou RC-6. Lorsque la prise de vue avec flash sans fil est activée, la prise de vue avec télécommande est possible tout en modifiant facilement la position du 320EX.

Exemple d'utilisation du flash pour la prise de vue avec flash sans fil

• Appuyez sur le bouton de déclenchement de la télécommande sur le 320EX et positionnez le 320EX dans les deux secondes.

1 Réglez l'appareil photo sur < > (prise de vue avec télécommande).

Pour la méthode de réglage, voir les explications sur le mode d'acquisition ou la prise de vue avec télécommande dans le mode d'emploi de l'ordinateil photo.

• Abritez du soleil l'oculaire du viseur de l'appareil photo pour empêcher que la lumière ne pénétre.

Prenez la photo.

• Vérifiez que levoyant < 4> est allumé, dirigez l'émetteur pour télécommande vers l'ordinateil photo et appuyez sur le bouton de déclenchement de la télécommande.
  La photo est prise deux secondes plus tard.
  Lorsque la prise de vue avec flash sans fil est activée et que le bouton d'alimentation sur le 320EX est placé sur , le 320EX se déclenché.

Prise de vue avec pose longue

Lorsque vous appuyez sur le bouton de déclenchement de la télécommande pendant la prise de vue avec pose longue, l'obturator s'ouvre deux secondes plus tard. Appuyez à nouveau sur le bouton de déclenchement de la télécommande pour refermer l'obturator.

Si levoyant de flash recyclé n'est pas allumé, vous ne pourrez pas prendre de photo même en appuyant sur le bouton de déclenchement de la télécommande.

• Prenez garde de ne pas couvrir avec la main l'émetteur pour télécommande ou le capteur sans fil du 320EX.
• La portée d'utilisation de la fonction de télécommande est d'environ 5 m depuis l'avant de l'appareil photo.
• Vérifiez les résultats de la prise de vue pendant que vous effectuez des prises de vue par télécommande.
• Lorsque le bouton d'alimentation sur le 320EX est place sur ON> et que vous appuyez sur le bouton de déclenchement de la télécommande, une photo est prise deux secondes plus tard de la même façon qu'avac la télécommande RC-6. Le 320EX ne se déclenché pas.

Système 320EX

①

-Prise de vue avec flash sans fil

Appareil photo/Speedlite avec fonction maitre

(5)

Speedlite avec fonction asservie

① Speedlite 320EX (Monté sur apparéil photo/flash asservi)
② Mini-socle (fourni avec le 320EX)
③ Appareil photo EOS avec fonction de flash maitre sans fil
④ Speedlite 580EX II
⑤ Speedlite Transmitter ST-E2

Émetteur dédié pour la commande sans fil du 320EX régèle comme flash asservi.

⑥ Macro Ring Lite MR-14EX / ⑦ Macro Twin Lite MT-24EX

Flash pour la macrophotographie.

(8) Adaptateur sabot TTL externe OC-E3

Permet de raccorder le 320EX à l'appareil photo à une distance allant jusqu'à 60 cm.

Guide de dépannage

En cas de problème avec le flash, consultez d'abord ce guide de dépannage. Si ce guide de dépannage ne vous permet pas de résoudre le problème, adressez-vous à votre revendeur ou au Service clientèle Canon le plus proche.

Le Speedlite ne se déclenché pas.

Veillez à insérer les piles dans le bon sens. (p.8)
- Insérez complètement le sabot de fixation sur la griffe porte-accessoire de l'appareil photo, faites glisser le taquet de verrouillage vers la droite et fixez solidement le Speedlite sur l'appareil photo. (p.9)
Si le temps de recyclage du flash est supérieur ou égal à 30 secondes, changez les piles. (p.8)
- Si les contacts électriques du flash Speedlite et de l'appareil photosont sales, nettoyez-les. (p.4)

L'appareil s'eteint automatiquement.

• La fonction d'extinction automatique s'est activée. Enforcez à mi-course le déclencheur. (p.10)

La partie inférieure de la photo est nombre.

• -若您 étiez trop pres du sujet. Éloignez-vous du sujet.
• Retirez le pare-soleil, s'il est installé.

La péripétrie de la photo estASFRE.

• Si vous avez pris la photo avec la tête de flash sortie, la couverture du flash est réduite. Ramenez la tête de flash à sa position normale et repreneze la photo. (p.19)

L'exposition au flash est sous-exposée ou sur-exposée.

Si un objet fortement refléchissant ( comme la vitre d'une fenêtre) se trouvait dans le champ, utilisez la mémorisation d'exposition au flash. (p.18)
- Si le sujet apparait très nombre ou très clair, réglez la correction d'exposition au flash. (p.27)
- - Avoc la synchronisation à haute vitesse régée, la portée effective du flash étant réduite, rapprochez-vous du sujet. (p.28)

La photo est très floue.

• Lorsque le mode de prise de vue est régle sur <Av> et que la scène estASF,la synchronisation lente est automatiquement activée et la vitesse d'obturation est plus lente. Utilisez un trépied ou réglez le mode de prise de vue sur <P>. (p.12)

Le flash asservi ne se déclenché pas.

• Lorsque vous utilisez le flash intégré de l'appareil photo comme flash maître :
• Relevez le flash intégré de l'appareil photo.
• Utilisez [Réglage fonct. flash intégré] sur l'appareil photo pour régler les fonctions de flash sans fil.
• Positionnez le bouton d'alimentation sur SLAVE>. (p.34)
  Assurez-vous que le canal de transmission sur le flash assvi correspond au canal de transmission du flash maître. (p.34)
• Dirigez le capteur sans fil du flash asservi vers le flash maître. (p.35)

La périphérique de l'écran apparaitASFere lors de I'enregistrement video.

• Lorsque vous utilisez la lampe LED dans une sceneASF, ajustez la longueur focale a 50~mm ou plus pour un objectif EF ou a 32~mm ou plus pour un objectif EF-S et prenez la photo. (p.23)

La prise de vue avec télécommande ne fonctionne pas.

• La prise de vue avec télécommande fonctionne uniquement avec les apparueils photo compatibles avec la télécommande RC-1, RC-5 ou RC-6. (p.38)
• Réglez le mode d'acquisition de l'appareil photo sur < > (prise de vue avec télécommande).

Caracteristiques techniques

- Type

Type : Flash automatique Speedlite, E-TTL II/E-TTL monté sur apparéil photo

Appareils photo

compatibles : Appareils photo EOS de type A (flash automatique E-TTL II/E-TTL)Nombre guide : 32 (avec une longueur facale de 50 mm, 100 ISO en metre)

Couverture du flash : Objectif EF : Angle de champ équivalent à 24 mm/50 mm Objectif EF-S : Angle de champ équivalent à 15 mm/32 mm *Commutation manuelle de la couverture du flash

Direction du flash indirect: 90^ en haut, 180^ à gauche, 90^ à droite

Transmission des informations

sur la température de couleur : Informations sur la température de couleur du flashtransmises à l'appareil photo lorsque le flash est déclenché

- Contrôle de l'exposition

Système de contrôle

de l'exposition : Flash automatique E-TTL II/E-TTL, flash manuel

Portee effective du flash : Flash normal : 0,7 - 22,9 metres

Flash rapide:0,7-13,1 metres

Synchronisation à haute vitesse : 0,7 - 11,4 metres (à 1/250 sec.)

*Avec un objectif EF 50 mm f/1,4 a 100 ISO

Fonctions régables en utilisant

le menu de l'appareil photo : Correction d'exposition au flash (±3 valeurs par paliers d'un tiers ou d'une demie valeur), flash manuel, synchronisation sur le 1er ou 2e ridesau, synchronisation à haute vitesse, memorisation d'exposition au flash, éclairage pilote du flash

Faisceau d'assistance autofocus

- Faisceau d'assistance autofocus avec flash consécutifs

Méthode autofocus

compatible : Autofocus pendant la prise de vue par le viseur et [Mode rapide] pendant la prise de vue avec Visée par l'écran ou l'enregistrement video

Plage effective : Plage au centre : Environ 0,7 - 4 metres,

Periphérie : Environ 0,7 - 3,5 metres

- Faisceau d'assistance autofocus avec lampe LED

Méthode autofocus

compatible : [Mode direct] ou [Mode 一 Direct] pendant la prise de vue avec Visée par I'écran ou l'enregistrement video

Plage effective : Plage au centre : Environ 0,7 - 4 metres,

Periphérie : Environ 0,7 - 3 mètres

- Fonction de flash asservi sans fil

Méthode de transmission : Impulsion optique

Canaux:4

Changement de groupe : Interchangeable entre les groupes A, B et C

Angle de réception: ±45° à l'horizontal, 27° en haut et 20° en bas, face au flash maître

LampeLED

Couverture : Angle de champ d'un objectif EF 50 mm

Portee:A3200ISO

- Fonction de déclenchement à distance

Appareils photo

compatibles : Appareils photo compatibles avec la télécommande RC-6, RC-5 ou RC-1

Mode de déclenchement : Déclenchement après 2 secondes

Portée d'utilisation : Environ 5 m depuis l'avant de l'appareil photo

• Fonctions personalisées : 4 (8 réglages)

Source d'alimentation

Piles : Quatre piles AA/LR6 alcalines

*II est également possible d'utiliser des piles AA/LR6 Ni-MH et au lithium

Temps de recyclage : Environ 0,1 - 2,3 secondes (Flash rapide : Environ 0,1 - 1,8 secondes)

Indicateur de flash recyclé : Voyant de flash recyclé allumé

Durée de vie des piles

(Nombre de flashes): Environ 180 - 1 000 flashes (avec des piles AA/LR6 alcalines)

Lampe LED : S'allume pendant un maximum de 3,5 heures (avec des piles AA/LR6 alcalines)

Économie d'énergie : S'eteint après 90 secondes environ d'inactivité (après 60 minutes s'il est asservi)

- Dimensions et poids

Dimensions (L x H x P) : Environ 70 x 115 x 78,4 mm

Poids: Environ 275 g (Speedlite uniquely, sans les piles)

• Toutes les specifications ci-dessus sont basées sur les normes d'essai de Canon.
• Les specifications et l'aspect extérieur du produit sont susceptibles d'être modifiés sans préavis.

Nombre guide du flash manuel (À 100 ISO, en mètre)

Puissance du flash Couverture du flash	1/1 1	2 1/4 1	8 1/16	1/32 1/64
24 mm (tête de flash sur la position normale)	24 17	12 8,5	6 4,2 3
50 mm (tête de flash sur la position sortie)	32	22,6	16	11,3	8	5,7

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Ne pas exposer l'appareil aux gouttes ni aux éclaboussements d'eau.

Ne pas exposer les piles à une chaleur excessive, par exemple en plein soleil.

Ne pas recharger des piles sèches.

Union française (et EEE) uniquement.

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la reglementation de votre pays, ce produit ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques etlectroniques (EEE) en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Toute déviation par rapport à ces recommendations d'élimination de ce type de déchet peut avoir des effets négatifs sur l'environnement et la santé publique car ces produits EEE contiennent généralement des substances qui peuvent être dangereuses. Parallèvement, votre entière coopération à la bonne mise au rebut de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approvédou le service d'enlevement des ordures menagères. Pour plus d'informations sur le dépôt et le recyclage des produits DEEE, consultez le site www.canon-europe.com/environment

(EEE: Norvège, Islande et Liechtenstein)

MEMO

Canon

Ce mode d'emploi date du mois de janvier 2011. Pour obtenir des informations sur la compatibilité de l'appareil photo avec des accessoires vendus après cette date, contactez le Service clientèle Canon le plus proche de chez vous.

SPEEDLITE

320EX

COPY

17,Quai du Président Paul Doumer, 92414 Courbevoie Cedex, France

CANON UK LTD.
