MODE D'EMPLOI PM-14S1/N1B MARANTZ

• Eviter des températures élevées. Tenir compte d’une dispersion de chaleur suffisante lors de l’installation sur une étagère. • Manipuler le cordon d’alimentation avec précaution. Tenir la prise lors du débranchement du cordon. • Protéger l’appareil contre l’humidité, l’eau et la poussière. • Débrancher le cordon d’alimentation lorsque l’appareil n’est pas utilisé pendant de longues périodes. • Ne pas obstruer les trous d’aération. • Ne pas laisser des objets étrangers dans l’appareil. • Ne pas mettre en contact des insecticides, du benzène et un diluant avec l’appareil. • Ne jamais démonter ou modifier l’appareil d’une manière ou d’une autre. • Ne pas recouvrir les orifi ces de ventilation avec des objets tels que des journaux, nappes ou rideaux. Cela entraverait la ventilation. • Ne jamais placer de flamme nue sur l'appareil, notamment des bougies allumées. • Veillez à respecter les lois en vigueur lorsque vous jetez les piles usagées. • L’appareil ne doit pas être exposé à l’eau ou à l’humidité. • Ne pas poser d’objet contenant du liquide, par exemple un vase, sur l’appareil. • Ne pas manipuler le cordon d’alimentation avec les mains mouillées. • Lorsque l’interrupteur est sur la position OFF, l’appareil n’est pas complètement déconnecté du SECTEUR (MAINS). • L’appareil sera installé près de la source d’alimentation, de sorte que cette dernière soit facilement accessible. • Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits présentant des températures extrêmement élevées, par exemple près d’un radiateur.

La surface supérieure du dissipateur de chaleur peut devenir chaude si vous utilisez ce produit en continu. Ne touchez pas les zones chaudes, tout particulièrement vers l’inscription “Hot surface mark” et le panneau supérieur.

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale. La prise secteur est utilisée pour couper complètement l’alimentation de l’appareil et l’utilisateur doit pouvoir y accéder facilement.

Les matériaux d’emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer des matériaux conformément aux lois sur le recyclage en vigueur. Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations en vigueur. Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles. Ce produit et les accessoires inclus, à l’exception des piles, sont des produits conformes à la directive DEEE.

FRANÇAIS Préparation Préparation

Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après l’avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Réglages····················································································18 Définition de l’identifiant pour F.C.B.S.······························ 18 Réglage du mode Power Amp Direct·································· 18 Mode Power Amp Direct activé············································· 18 Mode Power Amp Direct désactivé······································ 18 Changement du réglage des lampes ································· 19 Extinction de la lampe····························································· 19 Allumage de la lampe······························································ 19 Réglage du mode Veille automatique································· 19 Mise hors tension du mode Veille auto································ 19 Mise sous tension du mode Veille auto······························· 19

À propos de ce manuel nnTouches de commande

Les opérations décrites dans ce manuel se font principalement à l’aide de la télécommande.

Ce symbole signale une page de référence décrivant des informations connexes.

Conseils·······················································································20 Dépistage des pannes·····························································20 Messages d’erreur···································································23

Ce symbole signale des informations supplémentaires et des conseils d’utilisation.

Annexe·······················································································24 Explication des termes····························································24 À propos du circuit de protection········································24 Spécifications············································································25 Index·····························································································25

REMARQUE Ce symbole signale des points à retenir concernant les opérations ou les limitations des fonctions.

Câbles utilisés pour les connexions······································7 Connexion des enceintes·························································7 Connexion des câbles d’enceinte···········································7 Connexion des enceintes·························································8 Connexion des lecteurs····························································8 Connexion des enregistreurs··················································9 Connexion F.C.B.S.··································································· 10 Préparatifs pour la connexion F.C.B.S.·································· 10 Connexion complète double amplificateur stéréo·············· 11 Connexion pour la lecture multi-canaux 5.1························ 12 Branchement des connecteurs P.DIRECT IN····················· 14 Branchement des connecteurs PRE OUT·························· 14 Connexion de périphériques aux bornes de télécommande··········································································· 15 Exécution d’opérations par télécommande sur cet appareil sans contact visuel··················································· 15 Connexion à distance d’appareils Marantz·························· 15 Connexion du cordon d’alimentation································· 15

q Manuel de l’Utilisateur 1 w Cordon d’alimentation 1 e Télécommande (RC001PMSA) 1 r Piles R03/AAA 2

Connexions················································································7

Assurez-vous que les articles suivants sont fournis avec l’appareil. Connexions

Notez que les illustrations accompagnant ces instructions sont fournies à titre d’explication et peuvent différer de l’appareil que vous utilisez.

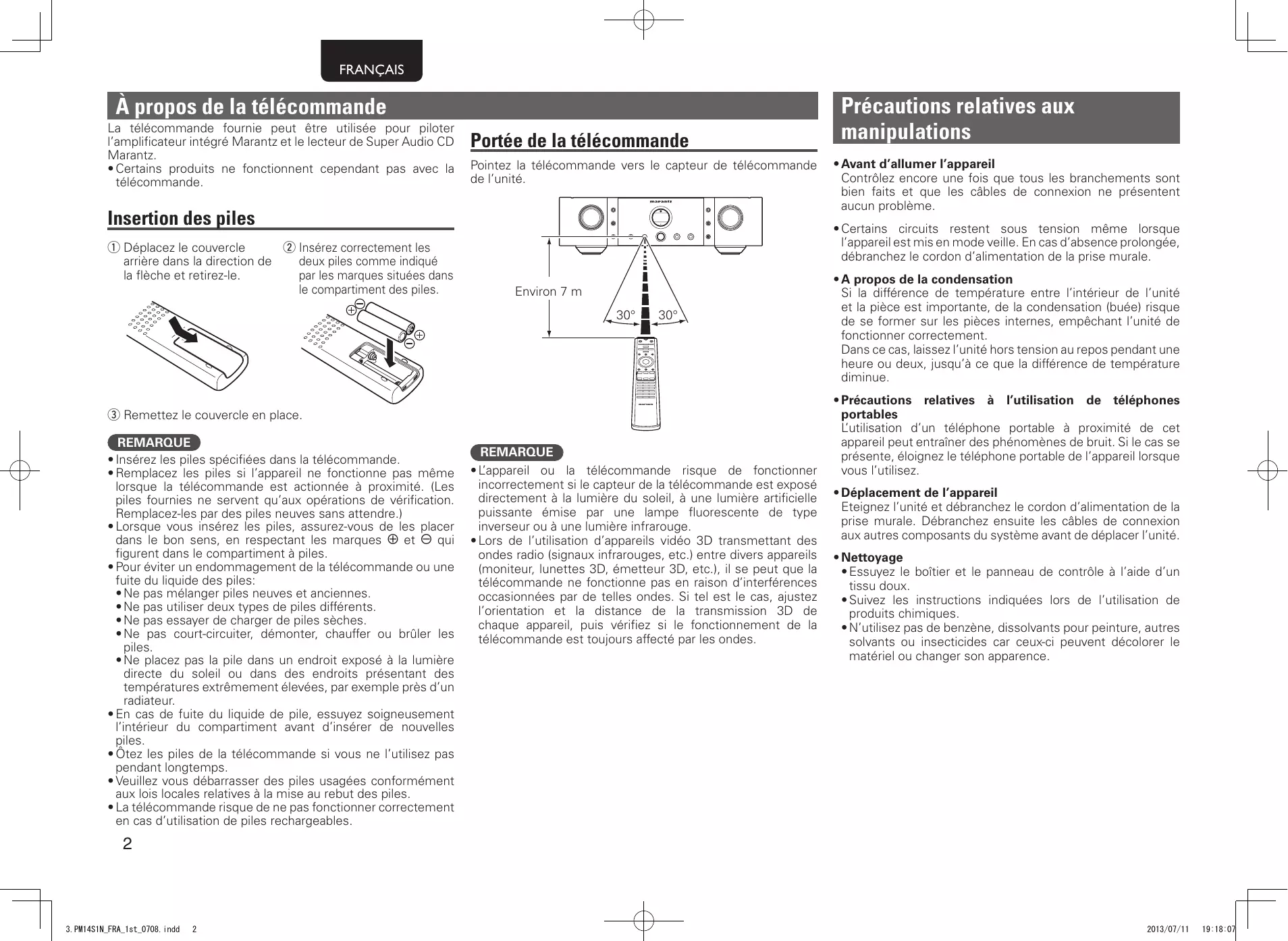

À propos de la télécommande La télécommande fournie peut être utilisée pour piloter l’amplificateur intégré Marantz et le lecteur de Super Audio CD Marantz. • Certains produits ne fonctionnent cependant pas avec la télécommande.

Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

Insertion des piles q Déplacez le couvercle w Insérez correctement les deux piles comme indiqué arrière dans la direction de par les marques situées dans la flèche et retirez-le. le compartiment des piles.

• Avant d’allumer l’appareil Contrôlez encore une fois que tous les branchements sont bien faits et que les câbles de connexion ne présentent aucun problème. • Certains circuits restent sous tension même lorsque l’appareil est mis en mode veille. En cas d’absence prolongée, débranchez le cordon d’alimentation de la prise murale.

e Remettez le couvercle en place. REMARQUE • Insérez les piles spécifiées dans la télécommande. • Remplacez les piles si l’appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité. (Les piles fournies ne servent qu’aux opérations de vérification. Remplacez-les par des piles neuves sans attendre.) • Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques q et w qui figurent dans le compartiment à piles. • Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles: • Ne pas mélanger piles neuves et anciennes. • Ne pas utiliser deux types de piles différents. • Ne pas essayer de charger de piles sèches. • Ne pas court-circuiter, démonter, chauffer ou brûler les piles. • Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits présentant des températures extrêmement élevées, par exemple près d’un radiateur. • En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles. • Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. • Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles. • La télécommande risque de ne pas fonctionner correctement en cas d’utilisation de piles rechargeables.

Précautions relatives aux manipulations

REMARQUE • L’appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge. • Lors de l’utilisation d’appareils vidéo 3D transmettant des ondes radio (signaux infrarouges, etc.) entre divers appareils (moniteur, lunettes 3D, émetteur 3D, etc.), il se peut que la télécommande ne fonctionne pas en raison d’interférences occasionnées par de telles ondes. Si tel est le cas, ajustez l’orientation et la distance de la transmission 3D de chaque appareil, puis vérifiez si le fonctionnement de la télécommande est toujours affecté par les ondes.

• A propos de la condensation Si la différence de température entre l’intérieur de l’unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l’unité de fonctionner correctement. Dans ce cas, laissez l’unité hors tension au repos pendant une heure ou deux, jusqu’à ce que la différence de température diminue. • Précautions relatives à l’utilisation de téléphones portables L’utilisation d’un téléphone portable à proximité de cet appareil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l’appareil lorsque vous l’utilisez. • Déplacement de l’appareil Eteignez l’unité et débranchez le cordon d’alimentation de la prise murale. Débranchez ensuite les câbles de connexion aux autres composants du système avant de déplacer l’unité. • Nettoyage • Essuyez le boîtier et le panneau de contrôle à l’aide d’un tissu doux. • Suivez les instructions indiquées lors de l’utilisation de produits chimiques. • N’utilisez pas de benzène, dissolvants pour peinture, autres solvants ou insecticides car ceux-ci peuvent décolorer le matériel ou changer son apparence.

FRANÇAIS Caractéristiques Cet appareil comprend le module HDAM®SA3 qui a été conçu pour les modèles haut de gamme. Le module HDAM®SA3 est intégré dans de nombreux composants, tels que l’égaliseur phono à rétroaction de courant.

Cet appareil intègre l’égaliseur phono à rétroaction de courant constant, qui a été conçu pour les modèles haut de gamme. Cet égaliseur, développé par Marantz, présente à la fois les avantages des égaliseurs phono de type NF et des égaliseurs phono de type CR. De plus, il prend en charge les cellules MC et MM.

Le bouton de commande a adopté le design des modèles haut de gamme. Pour un meilleur rapport S/B, le MAS6116 de Micro Analog Systems et le HDAM®SA3 ont été combinés, ce qui permet un réglage fluide dans la plage de 0 à –100 dB par tranches de ± 0,5 dB.

La connexion double amplificateur complète proposée par Marantz permet un niveau de reproduction sans précédent du champ acoustique. Le fonctionnement synchronisé de deux unités PM-14S1 est rendu possible grâce à la connexion F.C.B.S. (Floating Control Bus System) où chaque unité PM-14S1 en mode double amplificateur fonctionne comme amplificateur intégré monaural.

Mode Power Amp Direct In

Dans ce mode, l’appareil fonctionne comme un amplificateur de puissance. Ce mode est utile pour les systèmes home cinema.

Commande linéaire du volume

Mode BI-AMP Connexions

Égaliseur phono à rétroaction de courant constant

Cet appareil intègre un écran LCD (Liquid Crystal Display) pour afficher la source d’entrée et le volume. Par rapport aux autres types d’écran, un LCD requiert moins de puissance et génère moins de bruit de radiation, ce qui limite les effets négatifs sur la qualité du son.

Un système F.C.B.S. (Floating Control Bus System) permet à l’utilisateur de connecter jusqu’à quatre unités PM-14S1, rendant possible de nombreuses applications grâce à des connexions complètes multi-canaux et double amplificateur. De plus, il n’y a pas formation de boucle de mise à la terre parmi plusieurs unités PM-14S1 connectées. La qualité du son n’est donc pas affectée.

FRANÇAIS Nomenclature et fonctions Pour les touches qui ne sont pas décrites ici, voir la page indiquée entre parenthèses ( ).

q Molette INPUT SELECTOR Pour sélectionner la source d’entrée (vpage 16). w Touche DISPLAY Pour mettre la lampe sous/hors tension (vpage 19). e Touche/témoin de sortie des enceintes (SPEAKERS) Pour activer/désactiver la sortie des enceintes (vpage 16). • Indique l’état de l’appareil comme suit: • Enceinte allumée: Bleu • Enceinte éteinte: Eteint r Touche/témoin TONE Pour activer/désactiver la commande de tonalités (vpage 17). • Indique l’état de l’appareil comme suit: • Commande de tonalités activée: Bleu • Commande de tonalités désactivée: Éteint t Prise de casque audio (PHONES) Utilisée pour connecter un casque. • Mettez la sortie d’enceinte hors tension lors de l’utilisation d’un casque (vpage 16). REMARQUE Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

y Capteur de télécommande

Il reçoit les signaux provenant de la télécommande (vpage 2). u Touche d’alimentation (X) Elle permet de mettre sous/hors tension l’alimentation (vpage 16). i Commande BASS Pour ajuster les basses (vpage 17). o Commande TREBLE Pour ajuster les aigus (vpage 17). Q0 Touche/témoin du mode Power Amp Direct (P.DIRECT IN) Pour activer/désactiver le mode Power Amp Direct (vpage 18). • Indique l’état de l’appareil comme suit: • Mode Power Amp Direct activé: Bleu • Mode Power Amp Direct désactivé: Eteint Q1 Touche/témoin de l’égaliseur phono (PHONO MC) Ce commutateur est réglé en fonction du type de cellule de lecteur à utiliser. Réglez ce commutateur sur MM ou MC selon le type de cellule utilisée sur votre platine. • Indique l’état de l’appareil comme suit: • MC: Bleu • MM: Eteint

Q2 Touche atténuateur (ATT.)

Pour mettre le volume en sourdine (vpage 17).

Q3 Commande VOLUME Pour ajuster le niveau du volume (vpage 16).

La lampe s’allume (bleu).

Il affiche divers éléments d’information. Q6 Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation: • Sous tension: Bleu • Veille: Eteint • Mise hors tension: Eteint Q7 Témoin STANDBY Il s’allume comme suit en fonction du statut d’alimentation: • Sous tension: Eteint • Veille: Rouge • Mise hors tension: Eteint

FRANÇAIS Nomenclature et fonctions

Utilisée pour connecter le fil de terre d’une platine.

y Commutateur AMPLIFIER MODE Utilisé pour modifier le mode d’amplificateur (STEREO/ BI-AMP) (vpage 11, 12). u Connecteurs F.C.B.S. Utilisés pour connecter un système de lecture haute qualité en utilisant deux de ces appareils ou davantage (vpage 10). i Entrée AC (AC IN) Utilisée pour brancher le cordon d’alimentation (vpage 15). o Connecteurs directs d’amplificateur de puissance (POWER AMP DIRECT IN) Utilisés pour connecter un préamplificateur lorsque cet appareil est utilisé comme amplificateur de puissance (vpage 14). Q0 Connecteurs PRE OUT Utilisés pour ajouter un équipement tel qu’un amplificateur de puissance ou un subwoofer (vpage 14).

REMARQUE Cette borne n’est pas une prise de terre de sécurité. w Bornes d’entrée audio (AUDIO IN) Utilisées pour connecter les périphériques équipés de bornes audio analogiques (vpage 8). e Bornes d’entrée/de sortie (enregistrements) (RECORDER-1, RECORDER-2) Utilisées pour connecter un périphérique d’enregistrement (vpage 9). r Bornes des systèmes d’enceintes (SPEAKER SYSTEMS) Utilisées pour connecter des enceintes (vpage 7). t Connecteurs REMOTE CONTROL Utilisés pour connecter un périphérique audio Marantz compatible avec la fonction de télécommande (vpage 15).

q Borne SIGNAL GND (mise à la terre)

FRANÇAIS Nomenclature et fonctions

Télécommande nnTouches pour l’amplificateur

nnTouches pour le lecteur de Super Audio CD q Touche MENU

Pour afficher le menu de réglage de la balance du volume (vpage 17). w Touches de sélection de la source d’entrée (INPUT df) Pour sélectionner la source d’entrée (vpage 16). e Touche d’alimentation amplificateur (X AMP) Elle permet de mettre sous/hors tension l’alimentation (veille) (vpage 16). r Touche du mode télécommande (AMP MODE) Pour basculer la télécommande sur le mode de commande de l’amplificateur. t Curseurs (df0 1) Pour ajuster la sortie de balance du volume pour les enceintes gauche et droite (vpage 17). y Touche de commande de tonalités (TONE) Pour activer/désactiver la commande de tonalités (vpage 17). u Touches de contrôle du volume (VOLUME df) Pour ajuster le niveau du volume (vpage 16). i Touche atténuateur (ATT) Pour mettre le volume en sourdine (vpage 17). • La télécommande fournie peut être utilisée pour piloter l’amplificateur intégré Marantz et le lecteur de Super Audio CD Marantz. • Lorsque vous l’utilisez, reportezvous également aux instructions de fonctionnement des autres appareils.

q Touche d’alimentation du lecteur de Super Audio CD (X CD)

w Touche MENU e Touche du mode télécommande

r Curseurs (df0 1) t Touche ENTER y Touche d’affichage des informations

t y u i o Q0 Q1 Q2 Q3

d’entrée (DISC/INPUT)

u Touche de sélection de la source

i Touche Pause (3) o Touches de saut (8, 9) Q0 Touche Lecture (1) Q1 Touche Arrêt (2) Q2 Touche RANDOM Q3 Touche PROGRAM Q4 Touches numérotées (0 – 9, +10) Q5 Touche FILTER Q6 Touche NOISE SHAPER Q7 Touche PHONES Q8 Touche SOUND MODE Q9 Touche Ouvrir/Fermer le tiroir (OPEN/CLOSE)

W0 Touche REPEAT W1 Touche CLEAR W2 Touche DC FILTER W3 Touche DISPLAY REMARQUE Certains produits ne fonctionnent cependant pas avec la télécommande.

FRANÇAIS Connexions Connexion des enceintes Connexion des câbles d’enceinte Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et – (blanc) sur les enceintes connectées à l’appareil, et veillez à connecter correctement les canaux et les polarités.

environ 10 mm de la gaine à l’extrémité du câble 1 Ôtez d’enceinte, puis torsadez le fil ou appliquez-y une prise.

Câbles utilisés pour les connexions

REMARQUE • Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. • Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact (vpage 24 “Circuit de protection”). • Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. • Utilisez des enceintes avec une impédance de 4 – 8 Ω/ohms.

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble audio Câble de connexion de la télécommande

la borne de l’enceinte dans le sens inverse des 2 Tournez aiguilles d’une montre pour la desserrer.

le fil du câble d’enceinte dans la garde de la borne 3 Insérez d’enceinte.

la borne de l’enceinte dans le sens des aiguilles 4 Tournez d’une montre pour la resserrer.

Connecteur cosse à fourche Conseils Annexe

FRANÇAIS Connexion des enceintes

Connexion des enceintes (R)

Connexion des lecteurs Vous pouvez connecter des platines, des tuners, des lecteurs CD et des lecteurs audio réseau à cet appareil. Réglez la touche de l’égaliseur phono en fonction du type de cellule à utiliser: MM ou MC. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “PHONO” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine.

Lecteur audio réseau

Lecteur CD AUDIO OUT AUDIO OUT

GND AUDIO OUT L L L L R R R R L R Tuner

AUDIO OUT L L R R REMARQUE La ligne de terre (SIGNAL GND) sur cet appareil n’est pas une connexion terrestre sûre. Raccordez-la pour réduire le bruit si ce dernier est excessif. Notez qu’en fonction de la platine, la connexion à la ligne de terre peut avoir un effet inverse sur l’augmentation du bruit. Dans ce cas, il n’est pas nécessaire de raccorder la ligne de terre.

FRANÇAIS Connexion des enregistreurs Préparation

FRANÇAIS Connexion F.C.B.S. Le système F.C.B.S. (Floating Control Bus System) de Marantz est un système audio haute qualité qui regroupe la commande de plusieurs unités PM-14S1 (maximum 4 unités). Chaque unité est commandée via son identifiant enregistré au préalable. Les identifiants doivent être donnés à une unité principale (maître) et à une unité subordonnée (esclave) recevant ses ordres du maître. Pour les unités esclaves, enregistrez les identifiants dans l’ordre de réception des ordres du maître. Une fois les identifiants enregistrés, les unités activeront les opérations de commande groupées telles que la sélection de l’entrée, le contrôle du volume, l’activation et la désactivation du mode muet, l’affichage, le contrôle de la tonalité, etc. En outre, la connexion F.C.B.S. de plusieurs unités permet de faire passer le son de cet appareil de stéréo à mono afin que l’appareil puisse faire office d’amplificateur mono. Suivez les instructions correspondantes pour effectuer les réglages nécessaires. Pour plus d’informations sur la configuration des identifiants, consultez la section vpage 18 “Définition de l’identifiant pour F.C.B.S.”.

Préparatifs pour la connexion F.C.B.S.

nnExemple de branchement

Dans l’exemple de branchement suivant, une unité dont l’identifiant est 1 fait office d’ampli maître pour commander toutes les unités esclaves (identifiants 2 à 4).

Pour utiliser plusieurs unités PM-14S1, effectuez ce branchement en plus de la connexion audio. Pour plus d’informations sur chaque étape de la connexion, reportez-vous aux instructions correspondantes. Préparez le bon nombre de câbles audio en fonction du nombre d’unités à connecter. Vous pouvez utiliser les types de câbles de connexion suivants.

• Mini-prise monaurale"! Câble de connexion de mini-prise monaurale • Mini-prise stéréo "! Câble de connexion de mini-prise stéréo ID 4 Esclave REMARQUE Utilisez des câbles sans résistance.

REMARQUE • La fonction F.C.B.S. du PM-14S1 est uniquement disponible entre unités PM-14S1 du même modèle. Elle peut ne pas fonctionner correctement si d’autres modèles Marantz (PM-11S3, etc.) sont connectés. • Pour mettre sous tension ou hors tension plusieurs unités à connexion F.C.B.S., mettez sous tension en procédant du plus petit identifiant au plus grand, et mettez hors tension en procédant du plus grand identifiant au plus petit.

Connexion complète double amplificateur stéréo

Lecteur de Super Audio CD, etc.

Ce mode permet aux deux amplis connectés à cet appareil de fonctionner comme un seul ampli mono. Pour ce mode, deux unités PM-14S1 connectées au F.C.B.S. sont requises. Pour changer de mode, utilisez l’interrupteur de mode ampli à l’arrière de l’appareil lorsqu’il est hors tension.

Les dessins ci-dessous sont des exemples d’affichage en mode stéréo et en mode double amplificateur.

• Réglez la touche SPEAKER sur la position ON (panneau avant). • Réglez sur “BI-AMP”.

Réglez la touche SPEAKER sur la position ON (panneau avant). • Réglez sur “BI-AMP”.

Bi-amp mode indicator Témoin du mode

BI-AMP Réglez PM-14S1 pour le canal gauche sur ID 1.

Retirez la barrette de couplage

Vers la prise murale

Réglez PM-14S1 pour le canal droit sur ID 2.

Vers la prise murale

MF / HF MF / HF LF LF Enceinte canal gauche

Retirez la barrette de couplage

Retirez la barrette de couplage

Enceinte canal droit

Retirez la barrette de couplage Annexe

REMARQUE • Coupez toujours l’alimentation de l’appareil avant de changer le réglage de l’interrupteur de mode de fonctionnement. Quand vous rallumerez l’appareil, le nouveau réglage entrera en application. • En mode double amplificateur, les prises d’entrée du canal droit (R) ne peuvent pas être utilisées. • En mode double amplificateur, les signaux entrants par le canal gauche (L) sont retransmis par les deux canaux. Par conséquent, les mêmes signaux sont transmis du canal L et du canal R pour RECORDER OUT, PRE OUT, PHONES OUT. • Les systèmes d’enceintes branchés à l’aide de connexions complètes double amplificateur doivent prendre en charge les connexions double amplificateur. Avant de connecter vos enceintes, consultez le mode d’emploi accompagnant les enceintes ou contactez le fabricant pour vous assurer qu’elles prennent en charge la connexion double amplificateur.

En mode double amplificateur, connectez l’appareil à la prise d’entrée du canal gauche. L’entrée du canal droit est désactivée. Les mêmes signaux sont transmis des prises de sortie droite et gauche.

Connexion pour la lecture multi-canaux 5.1 Les trois unités sont connectées a l’aide d’un F.C.B.S. Pour la connexion F.C.B.S., préparez 3 câbles de connexion audio et reportez-vous à la section F.C.B.S. ( vpage 10). Connectez les lecteurs possédant des sorties analogiques canal 5.1 à chacune des trois unités. Si vous utilisez un subwoofer, reportez-vous au mode d’emploi de ce dernier pour plus d’informations. Définissez les identifiants des trois amplificateurs comme indiqué dans la section Définir un identifiant pour le F.C.B.S. (vpage 18). • Lorsque l’unité 1 fonctionnera, les unités 2 et 3 fonctionneront également de manière synchronisée. Lecteur de Super Audio CD multi-canaux, etc.

MULTI CHANNEL AUDIO OUT FRONT R FRONT L SURROUND R SURROUND L SUB-WOOFER CENTER

• Réglez la touche SPEAKER sur la position ON (panneau avant). • Réglez sur “STEREO”.

• Réglez la touche SPEAKER sur la position ON (panneau avant). • Réglez sur “STEREO”.

Pour enceinte centrale ou subwoofer Réglez PM-14S1 sur ID 2.

Pour enceintes avant L/R Réglez PM-14S1 sur ID 1.

• Réglez la touche SPEAKER sur la position ON (panneau avant). • Réglez sur “STEREO”.

Pour enceintes surround Réglez PM-14S1 sur ID 3.

Vers la prise secteur

Vers la prise secteur

Vers la prise secteur

Vers prise entrée auxiliaire

Enceinte avant canal droit

Enceinte avant canal gauche

Enceinte centrale avant

Enceinte surround canal droit

Enceinte surround canal gauche

FRANÇAIS Connexion du F.C.B.S. Enceinte centrale

Enceinte avant (gauche)

Enceinte avant (droite)

Position d’écoute recommandée Lecture

Enceinte arrière (surround gauche)

Enceinte arrière (surround droit)

• ITU (International Telecommunication Union) L’ITU est un organisme spécial des Nations Unies. Il est composé de plusieurs organes dont la Radio Broadcasting Section. Les recommandations ITU-R BS contiennent des normes liées aux opérations de transmission (audio), l’une d’elles étant la ITU-R BS.775-1, qui gouverne les systèmes audio stéréo multi-canaux.

Pour profiter du son multi-canaux Super Audio CD avec la meilleure acoustique possible, il est conseillé de placer les enceintes comme indiqué dans le document ITU-R BS.7751 de l’ITU (International Telecommunication Union). Les disques multi-canaux Super Audio CD sont enregistrés et mixés de façon à offrir une qualité optimale lorsqu’ils sont utilisés dans un système d’enceintes installé tel qu’indiqué dans le document ITU-R BS.775-1. • Pour les disques multi-canaux Super Audio CD, les signaux musicaux sont généralement enregistrés sur 5 canaux (3 – 6 canaux parfois) mais dans certains cas, le LFE (pour le subwoofer) est enregistré en tant que sixième canal. • Chaque disque indique combien de canaux y ont été enregistrés. • La disposition classique se compose de 3 enceintes à l’avant et 2 à l’arrière étant donné que généralement les disques multicanaux ont 5 canaux. Les 2 enceintes avant, l’enceinte centrale et les 2 enceintes surround (arrière) doivent être placées en cercle autour du point d’écoute. Si vous utilisez des enceintes de taille différente, réglez la balance des volumes depuis l’ampli. • L’emplacement du subwoofer est indiqué sur l’illustration pour les besoins de l’explication uniquement. Il peut être placé n’importe où dans la pièce. Pour plus d’informations sur la connexion et l’emplacement du subwoofer, reportezvous à son mode d’emploi.

nnPositionnement des enceintes pour le son multicanaux Super Audio CD Conseils Annexe

FRANÇAIS Branchement des connecteurs P.DIRECT IN Branchement des connecteurs PRE OUT Si vous utilisez un préamplificateur, branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme un amplificateur de puissance.

Appuyez sur la touche P.DIRECT IN de l’appareil et maintenez-la enfoncée pendant 3 secondes minimum.

Si vous utilisez un amplificateur de puissance, branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme préamplificateur. • Pour brancher les enceintes, référez-vous au mode d’emploi fourni avec l’amplificateur de puissance utilisé. Amplificateur de puissance

• La configuration du mode Power Amp Direct change à chaque pression sur la touche. • Si le mode est actif, l’écran affiche “POWER AMP DIRECT”. Activé : Permet la lecture du périphérique branché sur le connecteur Power Amp Direct. Désactivé (valeur par défaut): Permet la lecture de la source de programme sélectionnée à l’aide de la molette INPUT SELECTOR. Préamplificateur

Vers connecteurs PRE OUT R Enceintes

L R Vers connecteurs d’entrée

L R L R REMARQUE Le mode Power Amp Direct et la fonction PRE OUT ne peuvent pas être actifs simultanément.

REMARQUE • Lorsque le mode Power Amp Direct est actif, les réglages du volume, de la balance et de la tonalité sur l’unité principale sont sans effet. Vous devrez régler le volume sur le préamplificateur. • Lorsque le mode Power Amp Direct est actif, l’unité principale est à son volume d’émission maximum. Vérifiez le niveau de sortie sur l’appareil d’entrée avant de lancer la lecture et réglez le volume en conséquence.

FRANÇAIS Connexion du cordon d’alimentation Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.

Connexion de périphériques aux bornes de télécommande Exécution d’opérations par télécommande sur cet appareil sans contact visuel

Vous pouvez connecter un récepteur infrarouge externe aux bornes REMOTE CONTROL pour effectuer des opérations sur cet appareil à l’aide de la télécommande fournie sans contact visuel. Ceci peut être nécessaire si l’appareil est caché derrière un placard ou dans un coin, si bien que vous ne pouvez pas pointer directement vers l’appareil avec la télécommande. Récepteur infrarouge

Vers la prise murale (CA 230 V, 50/60 Hz)

Cordon d’alimentation (fourni)

Connexion à distance d’appareils Marantz Réglages

Vous pouvez transmettre les signaux de télécommande en connectant simplement un périphérique audio Marantz aux bornes REMOTE CONTROL IN/OUT à l’aide du câble de connexion de télécommande fourni avec le périphérique. Réglez le commutateur de télécommande sur le panneau arrière du composant audio connecté sur “EXTERNAL” pour utiliser cette fonction.

Activation de la sortie enceinte

Appuyez sur X sur l’appareil.

Appuyez sur SPEAKERS sur l’appareil.

• Le témoin d’alimentation devient bleu. • Après quelques secondes, l’appareil est prêt à démarrer la lecture.

Mise en veille Appuyez sur X AMP.

TONE ATT Sélection de la source d’entrée Utilisez INPUT df pour la lecture.

La source d’entrée sélectionnée apparaît sur l’écran.

• L’appareil est mis en mode veille. • Le témoin du mode veille devient rouge.

Le témoin SPEAKERS s’allume.

Vous pouvez également sélectionner la source d’entrée en tournant la molette INPUT SELECTOR sur l’appareil principal. • Appuyez sur AMP X pour mettre l’appareil sous tension à partir du mode veille. • Vous pouvez aussi quitter le mode veille et rallumer l’appareil en utilisant la molette INPUT SELECTOR de l’appareil. REMARQUE Certains circuits restent sous tension même lorsque l’appareil est mis en mode veille. Lorsque vous vous absentez pour une longue durée ou que vous partez en vacances, appuyez sur X pour couper l’alimentation ou débranchez le cordon d’alimentation de la prise murale.

Réglage du volume Utilisez VOLUME df pour régler le volume.

Vous pouvez également régler le volume en tournant la molette VOLUME sur l’appareil principal.

INPUT SELECTOR Appuyez sur X sur l’appareil.

• L’appareil s’éteint. • Tous les témoins lumineux s’éteignent aussi.

FRANÇAIS Coupure temporaire du son “ATT” apparaît sur l’écran et le son est coupé.

• Pour rétablir le son, appuyez de nouveau sur la touche.

Le volume des canaux gauche et droit peut être réglé par tranche de 0,5 dB entre 0,0 – 9,0 dB. Le réglage usine par défaut est 0,0 dB (maximum).

Le niveau d’atténuation apparaît sur l’écran.

2 Tournez BASS et TREBLE pour régler la tonalité. Appuyez à nouveau sur TONE pour désactiver le mode de réglage de la tonalité. Le témoin TONE s’éteint.

df pour régler le niveau du canal 2 Utilisez gauche. Lecture

sur la touche ATT de l’appareil et 1 Appuyez maintenez-la enfoncée pendant 2 secondes

Le témoin TONE s’allume et le mode bascule sur le mode de réglage de la tonalité.

Pour rétablir le son, appuyez de nouveau sur la touche.

Le niveau d’atténuation peut être réglé sur –20 dB, –40 dB ou –∞. • Le réglage par défaut est –20 dB.

L’appareil entre en mode de réglage.

• La valeur du canal gauche clignote.

Réglage du niveau d’atténuation lorsque le son est coupé

Réglage de la tonalité Préparation

Réglage de la balance des canaux gauche et droit

Le mode de réglage passe au canal droit.

• La valeur du canal droit clignote.

La valeur de réglage du niveau d’atténuation change avec chaque pression sur la touche.

4 Utilisez df pour régler le niveau du canal droit. 5 Appuyez sur MENU. L’appareil quitte le mode de réglage.

Si la touche n’est pas sollicitée pendant 2 secondes, la configuration actuelle est sauvegardée et l’écran retrouve son état normal.

2 Appuyez sur ATT sur l’appareil.

• Si vous avez connecté un périphérique “SLAVE” à l’aide d’un branchement F.C.B.S. (vpage 10), passez à la configuration SLAVE.

INPUT SELECTOR DISPLAY P.DIRECT IN Définition de l’identifiant pour F.C.B.S.

Lorsque l’appareil est mis sous tension, l’identifiant s’affiche pendant trois secondes.

Pour l’unité maître, l’identifiant doit être 1. Pour une unité esclave, utilisez 2, 3 ou 4 comme identifiant. X

Sur l’appareil, appuyez simultanément sur DISPLAY et sur X.

Réglage du mode Power Amp Direct Lorsqu’un préamplificateur est connecté à cet appareil et que ce dernier est utilisé comme amplificateur de puissance, suivez les instructions ci-dessous pour activer le mode Power Amp Direct. • Dans les réglages usine par défaut, le mode Power Amp Direct est désactivé.

Mode Power Amp Direct activé Appuyez sur la touche P.DIRECT IN de l’appareil et maintenez-la enfoncée pendant 3 secondes minimum. “POWER AMP DIRECT” s’affiche sur l’écran.

Tournez la molette INPUT SELECTOR pour choisir le numéro de l’identifiant.

Mode Power Amp Direct désactivé Appuyez sur la touche P.DIRECT IN de l’appareil et maintenez-la enfoncée pendant 3 secondes minimum. “POWER AMP DIRECT” disparaît de l’écran.

3 4 Rallumez l’unité. Éteignez l’unité.

• Le réglage est sauvegardé. • L’écran de l’unité enregistrée comme unité esclave affiche “SLAVE”.

REMARQUE • Si vous utilisez ce seul appareil comme ampli stéréo, utilisez le “0” comme identifiant (le réglage par défaut est “0”). • Si l’identifiant n’est pas “0”, l’appareil ne peut pas fonctionner de manière autonome.

REMARQUE • Lorsque le mode Power Amp Direct est actif, les réglages du volume, de la balance et de la tonalité sur l’unité principale sont sans effet. Vous devrez régler le volume sur le préamplificateur. • Lorsque le mode Power Amp Direct est actif, l’unité principale est à son volume d’émission maximum. Vérifiez le niveau de sortie sur l’appareil d’entrée avant de lancer la lecture et réglez le volume en conséquence.

FRANÇAIS Changement du réglage des lampes

Extinction de la lampe

Vous pouvez régler l’appareil pour basculer automatiquement en mode veille s’il n’est pas utilisé pendant 30 minutes lorsqu’il n’y a aucune entrée audio. Le mode Veille auto est activé par défaut.

Mise hors tension du mode Veille auto Appuyez sur la touche TONE de l’appareil et maintenez-la enfoncée pendant 5 secondes minimum.

Appuyez sur la touche DISPLAY de l’appareil et maintenez-la enfoncée pendant 2 secondes minimum.

Réglage du mode Veille automatique

Les lampes situées des deux côtés du panneau principal de l’appareil peuvent être allumées ou éteintes. • Dans les réglages usine par défaut, la lampe est réglée sur ON.

“AUTO STBY OFF” apparaît sur l’écran.

Allumage de la lampe

Mise sous tension du mode Veille auto Appuyez sur la touche TONE de l’appareil et maintenez-la enfoncée pendant 5 secondes minimum.

Appuyez sur la touche DISPLAY de l’appareil et maintenez-la enfoncée pendant 2 secondes minimum.

“AUTO STBY ON” apparaît sur l’écran.

• Cet appareil passe automatiquement en mode veille au bout de 30 minutes ininterrompues dans les conditions suivantes. • La télécommande n’est pas sollicitée. • L’appareil n’est pas utilisé. • L’écran affiche le temps restant avant la mise en veille pendant les trois dernières minutes. • En connexion F.C.B.S., seule l’unité maître (ID 1) active le mode veille automatique. Si l’unité maître (ID 1) est utilisée sans entrée audio, réglez le mode veille automatique sur OFF.

FRANÇAIS Conseils Conseils nnJe souhaite ajuster la tonalité moi-même

• Vous pouvez ajuster la tonalité à votre convenance en utilisant les molettes BASS et TREBLE ainsi que la fonction de réglage de la balance (vpage 17).

nnJe souhaite ajuster le niveau d’atténuation lorsque le son est coupé • Le niveau d’atténuation peut être réglé sur –20 dB, –40 dB ou –∞ (vpage 17).

nnJe souhaite utiliser cet appareil comme amplificateur de puissance • Activez le mode Power Amp Direct (vpage 18).

nnJe souhaite utiliser cet appareil comme préamplificateur

• Connectez l’amplificateur de puissance aux bornes PRE OUT de cet appareil (vpage 14).

Dépistage des pannes nn Les connexions sont-elles correctes ? nn Avez-vous suivi les instructions du manuel ? nn Les autres composants fonctionnement-ils correctement ? Si l’appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s’agit peut-être d’un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d’alimentation et contactez votre revendeur.

Contenu L’alimentation ne se met pas sous/hors tension····································································· (21) Les opérations ne peuvent pas être effectuées via la télécommande ··································· (21) Aucun son n’est émis············································································································· (22) Le son souhaité n’est pas émis······························································································ (22) Le son est interrompu ou on entend des bruits······································································ (22) Messages d’erreur················································································································· (23)

nnJe souhaite éteindre les lampes de part et d’autre du panneau principal de l’appareil • Mettez la lampe hors tension (vpage 19).

nnJe souhaite utiliser deux appareils ou plus pour une lecture haute qualité • Utilisez des connexions double amplificateur stéréo complètes (vpage 11). • Utilisez des connexions de lecture multi-canaux (vpage 12).

nnJe souhaite utiliser la télécommande de cet appareil pour piloter un lecteur CD Marantz • Réglez le mode de la télécommande sur CD. • Reportez-vous au mode d’emploi du lecteur CD.

FRANÇAIS Dépistage des pannes

Symptôme L’appareil ne s’allume pas. L’appareil se met automatiquement hors tension.

Même avec l’alimentation, le témoin d’alimentation clignote en rouge toutes les 0,5 secondes environ.

L’appareil se met hors tension et le témoin d’alimentation clignote en rouge toutes les 2 secondes environ. L’appareil se met hors tension et le témoin d’alimentation clignote en rouge toutes les 0,5 secondes environ.

Cause • Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. • Le mode Veille auto est réglé. Le mode Veille auto met l’appareil en mode veille lorsqu’il n’est pas utilisé pendant environ 30 minutes. Pour désactiver le mode Veille auto, appuyez sur la touche TONE de l’appareil et maintenez-la enfoncée pendant plus de 5 secondes lorsque le mode Veille auto est activé. • En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension et patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension. • Veuillez réinstaller cet appareil dans un endroit bien ventilé. • Vous utilisez une enceinte dont l’impédance n’est pas supportée par cet appareil. Veuillez utiliser des enceintes ayant l’impédance appropriée. • Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. • Baissez le volume et mettez l’appareil à nouveau sous tension. • Le circuit de l’amplificateur de cet appareil est défaillant. Coupez l’alimentation et contactez le conseiller du service Marantz.

nnL’alimentation ne se met pas sous/hors tension

nnLes opérations ne peuvent pas être effectuées via la télécommande Symptôme

• Les piles sont usées. Remplacez-les par des piles neuves. • Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. • Retirez tout obstacle se trouvant entre cet appareil et la télécommande. • Insérez les piles en respectant la polarité indiquée par les repères q et w. • Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. • Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil. • Appuyez sur la touche AMP MODE pour basculer le mode de fonctionnement de la télécommande sur “AMP”.

Les opérations ne peuvent pas être effectuées via la télécommande.

FRANÇAIS Dépistage des pannes

nnAucun son n’est émis Symptôme Aucun son n’est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. • Insérez complètement les câbles de connexion. • Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. • Vérifiez l’état des câbles. • Vérifiez que les câbles des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles sont en contact avec la partie métallique des bornes des enceintes. Serrez également les bornes des enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. • Vérifiez qu’une source d’entrée correcte est sélectionnée. • Ajustez le volume. • Annulez le mode de sourdine.

nnL’audio souhaité n’est pas émis Symptôme Aucun son n’est transmis à une enceinte spécifique. Pour le son en stéréo, les positions des instruments sont inversées gauche/droite.

• Vérifiez que le câble des enceintes est correctement connecté. • Réglez la balance des canaux gauche et droit. • Vérifiez si les enceintes droite et gauche sont connectées aux bornes d’enceintes correctes.

nnLe son est interrompu ou on entend des bruits Symptôme Le son est déformé pendant la lecture. Lors de la lecture d’un enregistrement, un bourdonnement peut provenir des enceintes. Lors de la lecture d’un enregistrement à un volume élevé, un ronronnement peut provenir des enceintes.

• Ajustez la pression de l’aiguille. • Vérifiez le bout de l’aiguille. • Remplacez la cellule. • Vérifiez que la platine est correctement connectée. • Si un téléviseur ou un périphérique AV est proche de la platine, de tels périphériques peuvent affecter l’audio de lecture. Installez la platine aussi loin possible du téléviseur ou des autres périphériques AV. • Installez la platine et les enceintes aussi loin que possible les unes des autres. • Les vibrations des enceintes sont transmises au lecteur par le sol. Servez-vous de coussins, etc., pour absorber les vibrations des enceintes.

FRANÇAIS Dépistage des pannes Préparation

Messages d’erreur Lorsque plusieurs amplis sont connectés à l’aide d’un F.C.B.S., les messages d’erreur décrits dans le tableau ci-dessous peuvent s’afficher sur l’écran. Ces messages peuvent être dus à un problème de configuration des identifiants ou de connexion distante. Vérifiez l’identifiant ou la connexion distante en vous reportant au tableau ci-dessous. Pour plus d’informations sur la configuration des identifiants, consultez la section “Définition de l’identifiant pour F.C.B.S.” (vpage 18).

Indication Signification 1 ERROR 02 Plusieurs amplis portent l’identifiant n°2. 2 ERROR 03 Plusieurs amplis portent l’identifiant n°3. 3 ERROR 04 Plusieurs amplis portent l’identifiant n°4. ! Attribuez différents identifiants aux amplis. 4 ERROR 11 Les amplis n°2 à 4 ne peuvent pas communiquer avec l’ampli n°1.

! Si l’ampli n°1 n’est pas allumé, allumez-le. ! Vérifiez si le câble de connexion distante est correctement branché. 5

ERROR 12 L’ampli n°1 ne peut pas communiquer avec les amplis n°2 à 4. ! Si plusieurs amplis portent l’identifiant n°1, reconfigurez les identifiants correctement. ! Si l’ampli n°1 est connecté à l’ampli n°0, reconfigurez les identifiants correctement.

! Vérifiez si le câble de connexion distante est correctement branché.

FRANÇAIS Annexe Explication des termes Sélection de cellule MM/MC Il existe deux types de cellule pour les platines: MM (aimant mobile) et MC (bobine mobile). Comme les niveaux de sortie de ces deux types de cellule ne sont pas les mêmes, le réglage de l’égaliseur de son qui équipe cet appareil doit être positionné selon le type de cellule de votre platine vinyl. Pour le changer, utilisez la touche PHONO MC de cet appareil. Impédance des enceintes C’est une valeur de résistance en courant alternatif, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille.

À propos du circuit de protection Cet appareil est équipé d’un circuit de protection afin de protéger le circuit des amplis et le système d’enceintes des dommages. Si le circuit de protection est activé, le son se coupe instantanément. Dans ce cas, le message “PROTECT” clignote sur l’écran d’affichage et le témoin STANDBY clignote également. Pour désactiver le circuit de protection, éteignez l’appareil et rallumez-le ensuite après 1 minute ou plus.

Quand l’appareil est allumé Huit secondes environ après la mise sous tension, le circuit de protection est activé et le son se coupe instantanément pour laisser aux circuits d’ampli le temps de se stabiliser. Une fois les circuits d’ampli stabilisés, le circuit de protection est désactivé et le son est réactivé.

En cas d’excès de courant Le circuit de protection est activé dans le cas où le courant dépasse un certain niveau, ce qui peut avoir lieu si un flux de signaux excessif entre dans l’ampli ou si l’appareil est connecté à un système d’enceintes d’une impédance inférieure à 4 Ω/ ohms. Le circuit de protection est également activé en cas de court-circuit sur un câble d’enceinte. Dans ces cas-là, le message “PROTECT” clignote sur l’écran et le volume est automatiquement baissé. Après 8 secondes environ, le circuit de protection est désactivé. Par conséquent, vous devez à nouveau régler le volume pour reprendre une utilisation normale. Si l’excès de courant persiste, l’amplificateur s’éteint et le témoin STANDBY clignote. Pour désactiver le circuit de protection, éteignez l’appareil et rallumez-le ensuite après 1 minute ou plus.

En cas de surchauffe de l’ampli principal Le circuit de protection est activé si la température de l’amplificateur principal dépasse un certain seuil, ce qui peut se produire si l’ampli continue à être utilisé malgré un flux de signaux excessif en entrée. Le circuit de protection est aussi activé lorsque la température de fonctionnement excède le seuil spécifié, ce qui peut se produire si la grille de ventilation située au-dessus de l’ampli est couverte ou si l’ampli est installé dans un rack audio exigu. Dans ce cas, le témoin STANDBY clignote et le volume est automatiquement baissé. Après 8 secondes environ, le circuit de protection est désactivé. Par conséquent, vous devez à nouveau régler le volume pour reprendre une utilisation normale. Si la température ne baisse pas suffisamment après un certain temps à compter de l’activation du circuit de protection, l’amplificateur s’éteint et le témoin STANDBY clignote. Pour désactiver le circuit de protection, éteignez l’appareil, laissez-le refroidir et ensuite rallumez-le.

En cas de problème d’amplificateur Le circuit de protection est activé et l’alimentation automatiquement coupée en cas de problème avec le circuit d’alimentation. Il en va de même si le fusible principal de l’ampli saute. Dans ces deux cas, le témoin STANDBY clignote. Éteignez l’appareil et rallumez-le après quelques minutes. Si l’écran ne s’allume pas et que le témoin STANDBY clignote toujours, l’appareil est peut-être défaillant.

En cas de signaux ultrabasses excessifs en entrée Le circuit de protection est aussi activé en cas de signaux ultrabasses excessifs en entrée. Dans ce cas, le témoin STANDBY clignote et le volume est automatiquement baissé. Après 8 secondes environ, le circuit de protection est désactivé. Par conséquent, vous devez à nouveau régler le volume pour reprendre une utilisation normale. Si l’excès de signaux ultrabasses en entrée persiste ou si la tension CC est susceptible d’interférer avec l’ampli, l’amplificateur s’éteint et le témoin STANDBY clignote. Pour désactiver le circuit de protection, éteignez l’appareil et rallumez-le ensuite après 1 minute ou plus.

75 dB (entrée 0,5 mV, sortie 1 W) 86 dB (entrée 5 mV, sortie 1 W) 106 dB (entrée 2 V, puissance nominale)

± 10 dB ± 10 dB AC 230 V, 50/60 Hz 220 W

• Contrôle de la tonalité BASS (50 Hz): TREBLE (20 kHz): • Spécifications d’alimentation: • Consommation électrique (EN60065): • Consommation en mode veille:

90 W × 2 (8 Ω/ohms) 140 W × 2 (4 Ω/ohms)

• Sortie d’alimentation RMS: (2 canaux 20 Hz − 20 kHz fonctionnant simultanément) • Distorsion harmonique totale: (2 canaux 20 Hz − 20 kHz fonctionnant simultanément, 8 Ω/ohms) • Largeur de la bande de sortie: (8 Ω/ohms, 0,05 %) • Réponse de fréquence: (CD, 1 W, charge 8 Ω/ ohms) • Taux d’humidité: (8 Ω/ohms, 20 Hz − 20 kHz) • Sensibilité d’entrée / Impédance d’entrée PHONO (MC): PHONO (MM): CD/LINE: P. DIRECT IN: • Tension de sortie / Impédance de sortie PRE OUT: • Niveau d’entrée PHONO autorisé maximum (1 kHz) MC: MM: • Variation RIAA: (20 Hz−20 kHz) • S/N (IHF-A, 8 Ω/ohms) PHONO (MC): PHONO (MM): CD/LINE:

Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.
