MM8077 - Amplificateur audio MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance multicanal
Caractéristiques techniques principales	7 canaux, 150 W par canal (8 ohms), 180 W par canal (6 ohms)
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	440 mm (largeur) x 400 mm (profondeur) x 150 mm (hauteur)
Poids	12,5 kg
Compatibilités	Compatible avec les systèmes home cinéma et audio haute fidélité
Fonctions principales	Amplification de son surround, bi-amplification, mode stéréo
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Marantz
Sécurité	Protection contre les surcharges, les courts-circuits et la surchauffe
Informations générales utiles	Idéal pour les audiophiles et les installations home cinéma exigeantes

FOIRE AUX QUESTIONS - MM8077 MARANTZ

Comment connecter le MARANTZ MM8077 à mon amplificateur ?

Utilisez des câbles RCA pour connecter les sorties de votre amplificateur aux entrées correspondantes du MARANTZ MM8077. Assurez-vous que les connexions sont fermes et sécurisées.

Que faire si le MARANTZ MM8077 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Pourquoi le son est-il distordu lorsque je joue à un volume élevé ?

La distorsion peut être causée par un surcroît de volume. Essayez de réduire le volume de l'amplificateur ou de vérifier les réglages de votre source audio pour éviter une surcharge.

Comment régler les niveaux de sortie sur le MARANTZ MM8077 ?

Utilisez les commandes de niveau de sortie situées sur le panneau avant de l'appareil pour ajuster les niveaux selon vos préférences. Vous pouvez également ajuster le volume via votre amplificateur.

Le MARANTZ MM8077 peut-il être utilisé avec des enceintes de faible impédance ?

Le MARANTZ MM8077 est conçu pour fonctionner avec des enceintes ayant une impédance de 4 à 8 ohms. Vérifiez la compatibilité de vos enceintes avant de les connecter.

Que faire si le MARANTZ MM8077 surchauffe ?

Assurez-vous que l'appareil est bien ventilé. Évitez de le placer dans un espace confiné. Si la surchauffe persiste, éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment mettre à jour le firmware du MARANTZ MM8077 ?

Visitez le site web de MARANTZ pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via USB.

Le MARANTZ MM8077 est-il compatible avec le son surround ?

Oui, le MARANTZ MM8077 est compatible avec les configurations de son surround. Assurez-vous de bien configurer votre système audio pour profiter d'une expérience immersive.

MODE D'EMPLOI MM8077 MARANTZ

Nous vous remercions d'avoir acheté ce produit marantz. Pour assurer un bon fonctionnement de l'appareil, veuillez dire avec attention ce manuel avant l'utilisation.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Introduction 1

Accessoires 1
À propos de ce manuel
Charactéristiques 2
Précautions relatives aux manipulations 2

Noms des pieces 3

Panneau avant 3
Panneau arrriere 3

Connexions 4

Preparatifs 4
Connexion des enceintes 4
Exemple de variante de connexion 5
Connexion du MM8077 à un pré-tuner AV (AV8801) 6
Connexion du cordon d'alimentation 7
Connexion de la commande à distance 7
Connexion à un apparéil de contrôle externe 8

Utilisation 9

Mise sous tension de l'appareil 9
Mise en veille de I'appareil 9
Activation/désactivation (ON/OFF) du dispositif d'éclairage………9
Régler l'appareil pour qu'il se mette automatiquement en veille (Fonction de mise en veille automatique) 9

Explication des termes 10

Dépistage des pannes 10

Spcifications 11

Index 11

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mode d'emploi 1
② Garantie (pour USA) 1
③ Garantie (pour CANADA)
④ Cordon d'alimentation 1
⑤ Cable de la commande a distance. 1

À propos de ce manuel

Symboles

道

Ce symbole indique la page de reférence à laquelle se trouvent les informations correspondantes.

Ce symbole signale des informations supplémentaires et des conseils d'utilisation.

REMARQUE

Ce symbole signale des points pour rappeler des opérations ou des limitations fonctionnelles.

□ Illustrations

Notez que les illustrations représentées dans les Presents instructions peuvent être légèrement différentes de l'appareil réel aux fins de l'explication.

Caracteristiques

Amplificateur de puissance à réaction d'intensité discret

Cet amplificateur Hi-Fi marantz est équipé d'un amplificateur de puissance à réaction d'intensité qui utilise le circuit push-pull complémentaire utilisé dans le cadre. Cet amplificateur offre une stabilité de fonctionnement améliorée et une lecture haute vitesse avec une grande amplitude de son.

La section d'amplification de conversion intensité/tension dans la的最后一 partie de l'amplificateur de puissance est équipee d'un circuit miroir d'intensite Wilson qui amplifie les aigus avec une distorsion minime.

Capacité d'alimentation électrique instantanée améliorée

Le dernier étage de l'amplificateur de puissance est équipé du même transistor LAPT (transistor de puissance à haut rendement) que celui installé sur l'amplificateur de puissance Hi-Fi marantz, qui offre une capacité d'alimentation électrique instantanée amélioreré. La section de puissance est équipée d'un transformateur de grande taille.

Eléments essentiels de la section de puissance, cet amplificateur est équipé de blocs de condensateurs marantz originaux 50 000 F / 71 V×2, dont la qualité sonore a été testée à de nombreuses reprises.

Ces améliorations de la capacité d'alimentation électrique offrent un son puissant et empli de présence.

Conception sonore haute qualite basee sur une philosophie surround pure

Equipé de dissipateurs de chaleur en forme de cheminée pour traiter efficacement la chaleur émise par chaque canal de l'ampli, et de ventilateurs exceptionnellement silencieux. Un circuit intégré de capteur de température haute sensibilité est utilisé pour contrôler les ventilateurs, et module la vitesse de rotation en fonction de la chaleur émise par l'ampli.

Ces composants offrent la qualite de son et la discrétion que vous attendriez d'un cinema à la pointe de la technologie.

En outre, cette unité est conçue pour une superbe qualité de son, et est équipée de composants de haute qualité, notamment un condensateur audio de pointe et un condensateur de film.

Fonction de commutation BALANCED/ UNBALANCED

Selon l'utilisation souhaitée, il est possible de désir entre entrée BALANCED et entrée UNBALANCED pour chaque canal.

Contrôle de l'alimentation à distance

Cette unité est équipée d'une fonction de contrôle de l'alimentation à distance. Lorsqu'un marantz AV8801 ou AV7701 est connecté à cette unité, l'alimentation de cette unité peut être activée ou désactivée (ON/OFF) en même temps que celle du AV8801 ou du AV7701.

La connexion au AV8801 ou au AV7701 est une connexion avec masse flottante qui contrôle les influences négatives sur le son pour les conserver à leur minimum absolut.

Autres fonctions

Equipé d'une entrée IR Flash qui prend en charge les installations personnalisées, et de bornes d'entrée et de sortie de déclenchement CC.

- Avant d'allumer l'appareil

Contrôlez encore une fois que tous les branchements sont bien faits et que les câbles de connexion ne serontient aucun problème.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranche le cordon d'alimentation de la prise murale.

A propos de la condensation

Si la différence de température entre l'intérieur de l'unité et la pieces est importante, de la condensation (buée) risque de se former sur les pieces internes, empêchant l'unité de fonctionner correctement. Dans ce cas, laissez l'unité hors tension au repos pendant une heures ou deux, jusqu'à ce que la différence de température diminue.

- Précautions relatives à l'utilisation de téléphones portables

L'utilisation d'un téléphone portable à proximé de cet apparéil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l' apparéil lorsque vous l'utilise.

- Déplacement de l'appareil

Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale. Débranchez ensuite les cables de connexion aux autres composants du système avant de déplacer l'unité.

Nettoyage

• Essuyez le boitier et le panneau de contrôle à l'aide d'un tissu doux.
• Suivez les instructions indiquées lors de l'utilisation de produits chimiques.
• N'utilise pas de benzène, dissolvants pour peinture, autres solvants ou insecticides car ceux-ci peuvent décolorer le matériel ou changer son appearance.

Noms des pieces

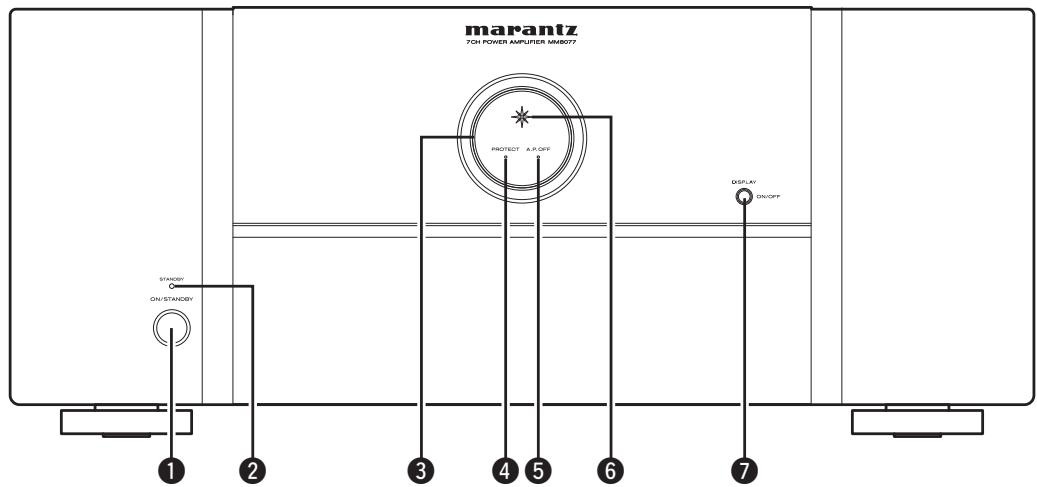

Panneau avant

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parenthèses ( ).

1 Touche d'alimentation (ON/STANDBY) (9)
Témoin STANDBY (9)
Dispositifed'éclairage (9)
Témoin de protection (PROTECT) (9, 10)
Témoin de mise hors tension automatique (A.P.OFF) (9)
6 Témoin d'alimentation (9)

7 Touche DISPLAY (9)

• Appuyez sur ce bouton pour allumer ou éteindre (ON/OFF) le dispositif d'éclairage.
• Vous pouvez activer la fonction de mise en veille automatique en maintainant ce bouton,enforcé pendant plus de 5 secondes.

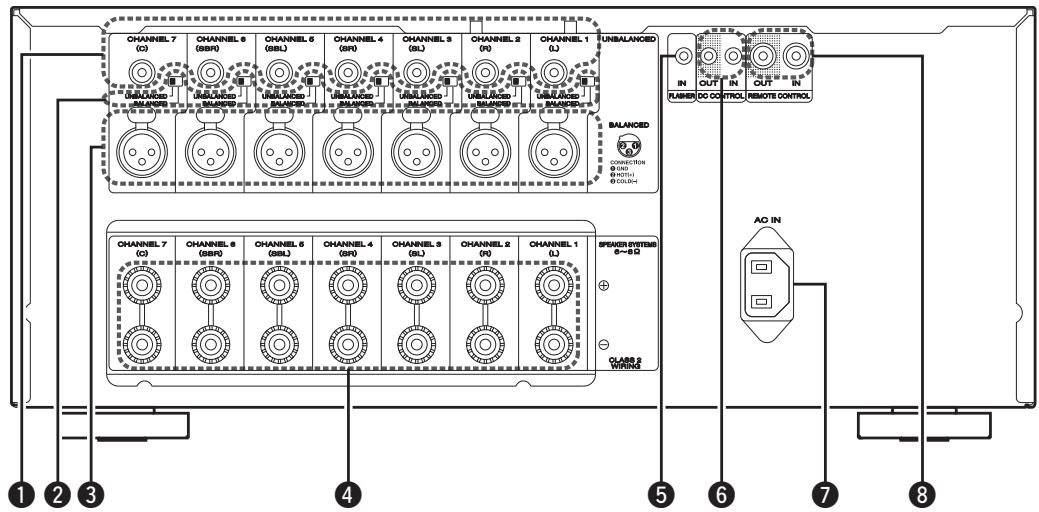

Panneau arrête

Voir la page indiquée entre parentheses ( ).

Connecteurs d'entrée RCA (UNBALANCED)…(6)
2 Commuteurs du selecteur d'entrée (4)
3 Connecteurs d'entrée XLR (BALANCED) ……(6)
4 Bornes d'enceintes (SPEAKER SYSTEMS) (6)

5 Prise FLASHER IN (8)
6 Prises de CONTROLLE CC (8)
7 Connecteurs de la COMMANDE A DISTANCE (7,8)
3 Prise CA (AC IN) (7)

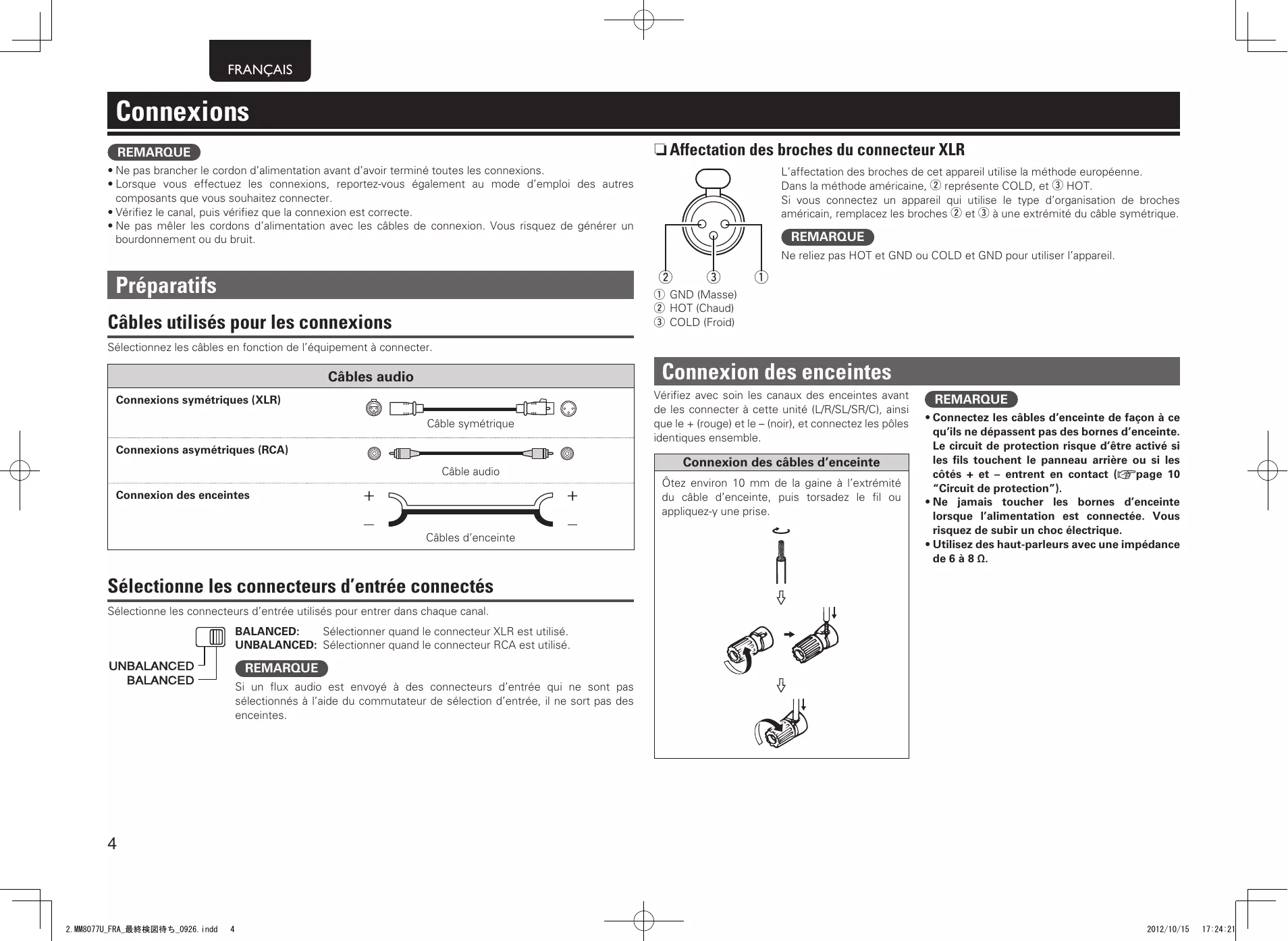

Connexions

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants que vous souhaitez connecter.
• Vérifiez le canal, puis vérifiez que la connexion est correcte.
• Ne pas mêler les cordons d'alimentation avec les cables de connexion. Vous risque de générer un bourdonnement ou du bruit.

Préparatifs

Câbles utilisés pour les connexions

Selectionnez les cables en fonction de l'équipment à connecter.

Câbles audio
Connexions symétriques (XLR)	Câble symétrique
Connexions asymétriques (RCA)	Câble audio
Connexion des enceintes	+ Câbles d'enceinte + -

Sélectionne les connecteurs d'entrée connectés

Sélectionne les connecteurs d'entrée utilisés pour entrer dans chaque canal.

BALANCED: Sélectionner quand le connecteur XLR est utilisé. UNBALANCED: Sélectionner quand le connecteur RCA est utilisé.

REMARQUE

Si un flux audio est envoyé à des connecteurs d'entrée qui ne sont pas sélectionnés à l'aide du commutateur de sélection d'entrée, il ne sort pas des enceintes.

Affectation des broches du connecteur XLR

① GND (Masse)
② HOT (Chaud)
③ COLD (Froid)

L'affection des broches de cet apparéil utilise la méthode européen. Dans la méthode américain, ② représentée COLD, et ③ HOT.

Si vous connectez un apparéil qui utilise le type d'organisation de broches américain, remplacez les broches ② et ③ à une extrémité du cable symétrique.

REMARQUE

Ne reliiez pas HOT et GND ou COLD et GND pour utiliser l'appareil.

Connexion des enceintes

Vérifiez avec soin les canaux des enceintes avant de les connecter à cette unité (L/R/SL/SR/C), ainsi que le + (rouge) et le - (noir), et connectez les pôles identiques ensemble.

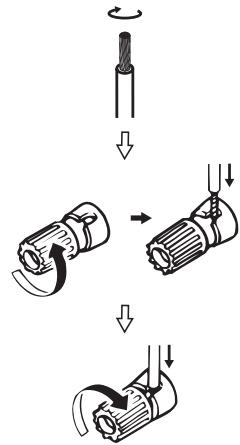

Connexion des cables d'enceinte

Otez environ 10 mm de la gaine à l'extrémité du cable d'enceinte, puis torsadez le fil ou appliquez-y une prise.

REMARQUE

• Connectez les cables d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les cotés + et - entrent en contact (page 10 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risquez de subir un choc électrique.
• Utilisez des haut-parleurs avec une impédance de 6 à 8 Ω.

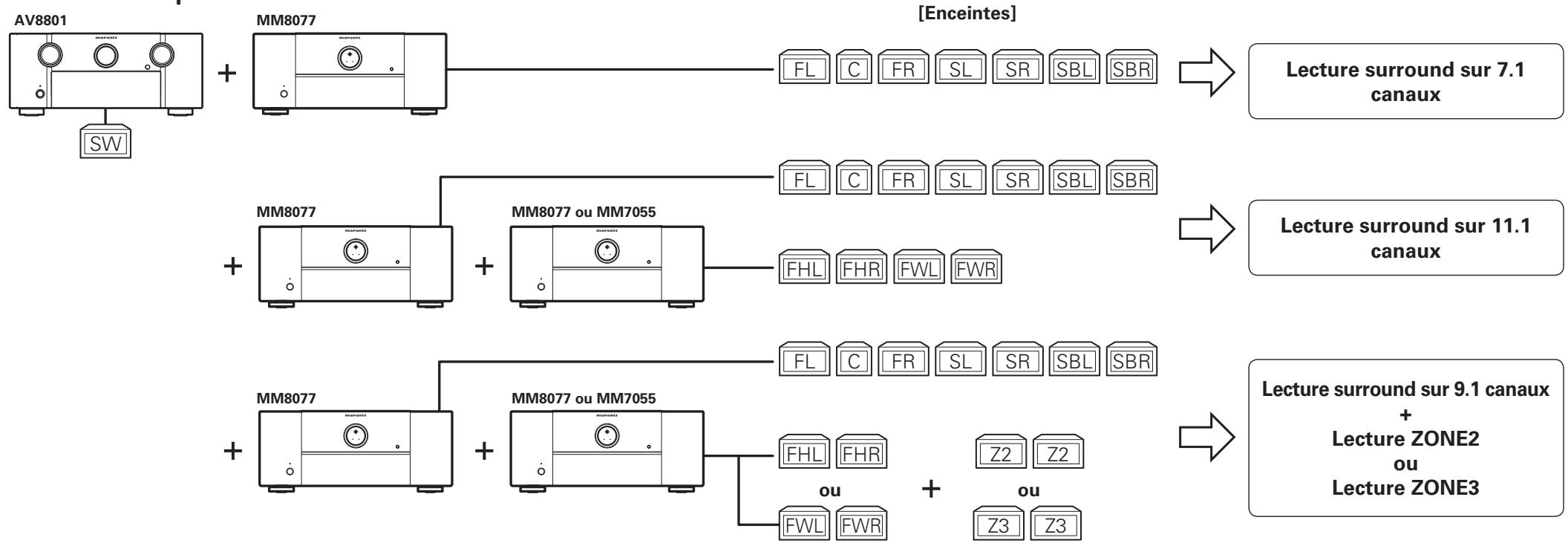

Exemple de variante de connexion

□ Connexion à un pré-tuner AV

FL	Enceinte avant (G)	C	Enceinte centrale	SL	Enceinte surround (G)	SBL	Enceinte surround arrêté (G)	FHL	Enceinte avant-haut (G)
FR	Enceinte avant (D)	SW	Subwoofer	SR	Enceinte surround (D)	SBR	Enceinte surround arrêté (D)	FHR	Enceinte avant-haut (D)
FWL	Enceinte larges avant (G)	FWR	Enceinte larges avant (D)	Z2	Enceinte Zone2	Z3	Enceinte Zone3

Connexion du MM8077 à un pré-tuner AV (AV8801)

Les illustrations ci-dessous montrent des exemples de connexion pour une lecture 7.1 canaux en utilisant le MM8077 et le pré-tuner AV (AV8801).

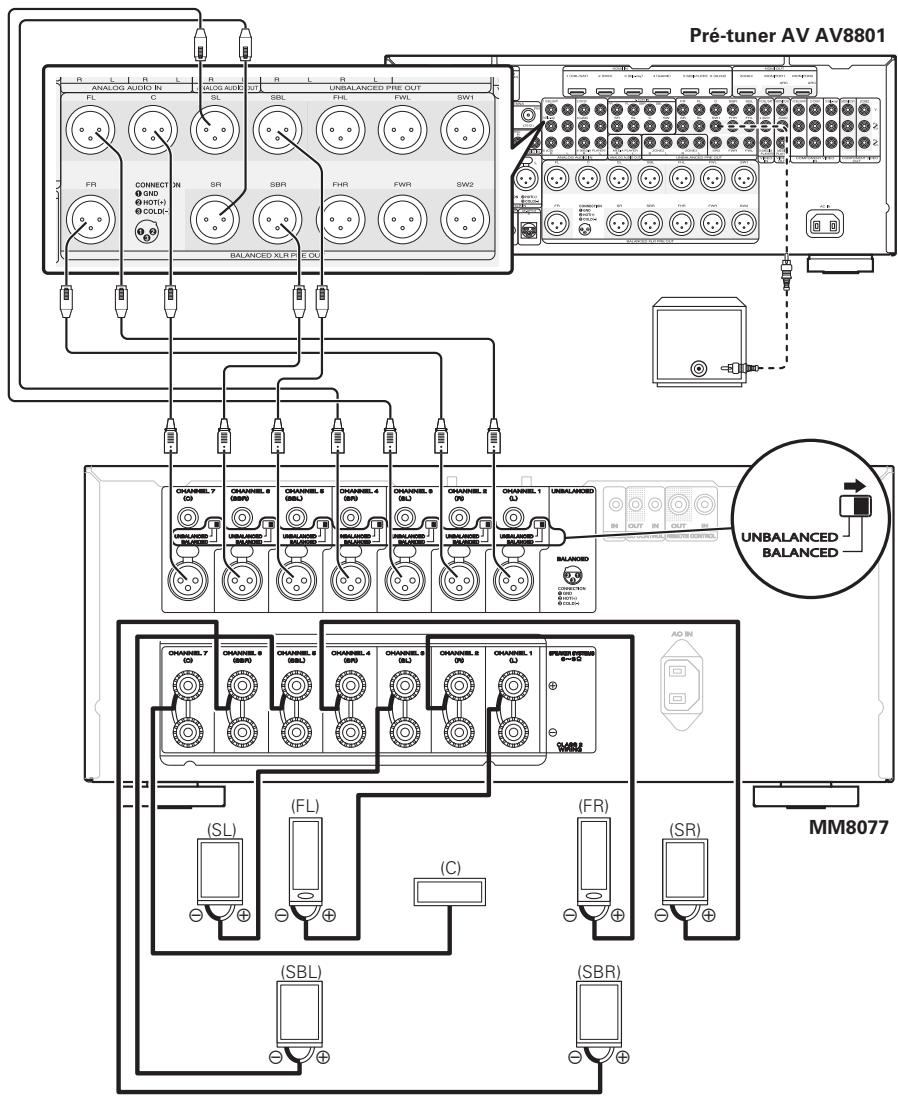

Connexions symétriques

(pour une connexion aux connecteurs d'entrée XLR)

• Pour les paramètres et les procédures d'utilisation du AV8801, consultez le mode d'emploi du AV8801.
• Quand vous connectez le AV8801, voirlez à vous reporter au mode d'emploi du AV8801.

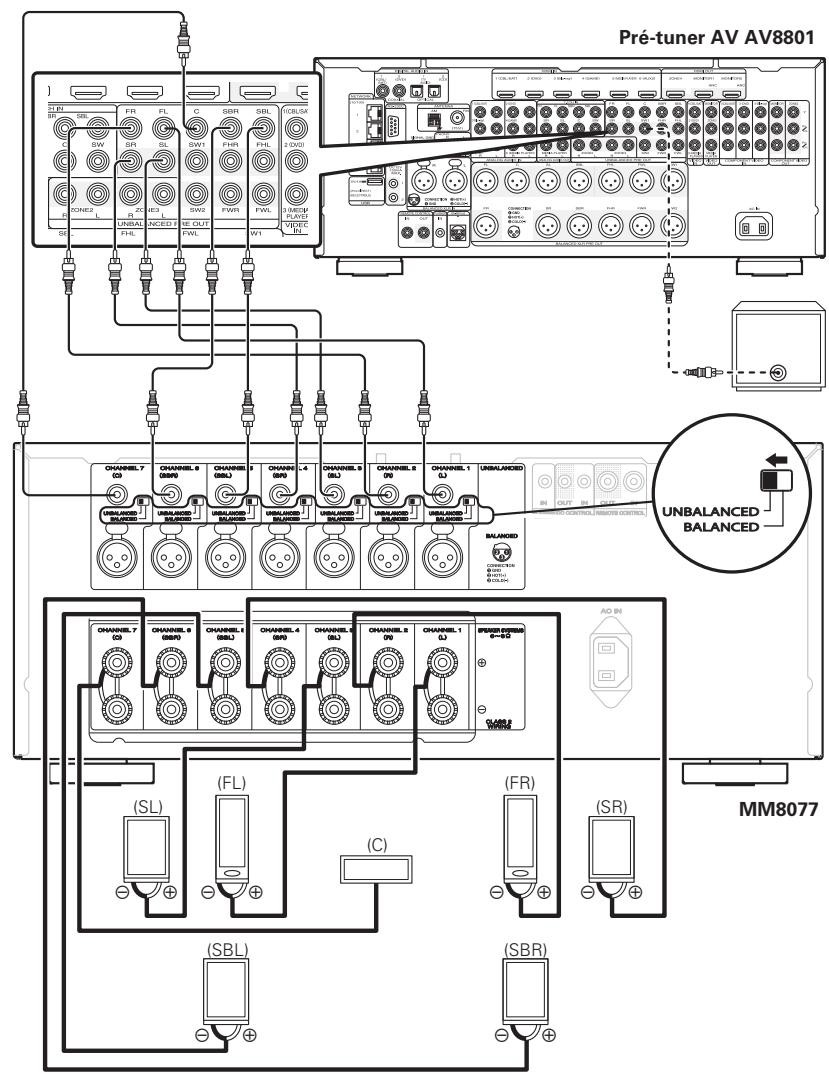

Connexions asymétriques

(pour une connexion aux connecteurs d'entrée RCA)

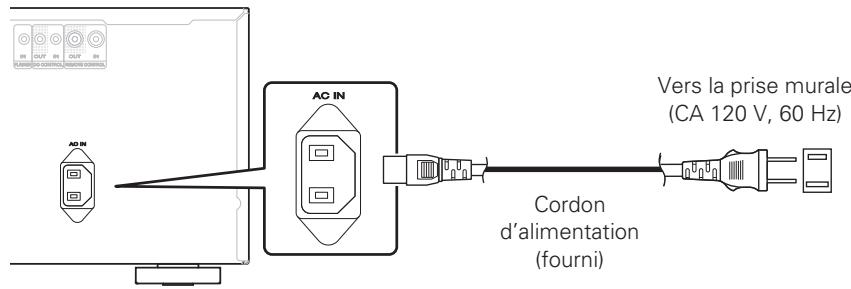

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

REMARQUE

• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.
• Quand l'appareil est en veille, il consomme une quantite minime d'électricité. Pour couper totalement l'alimentation, débranchez le cordon d'alimentation de la prise électrique.

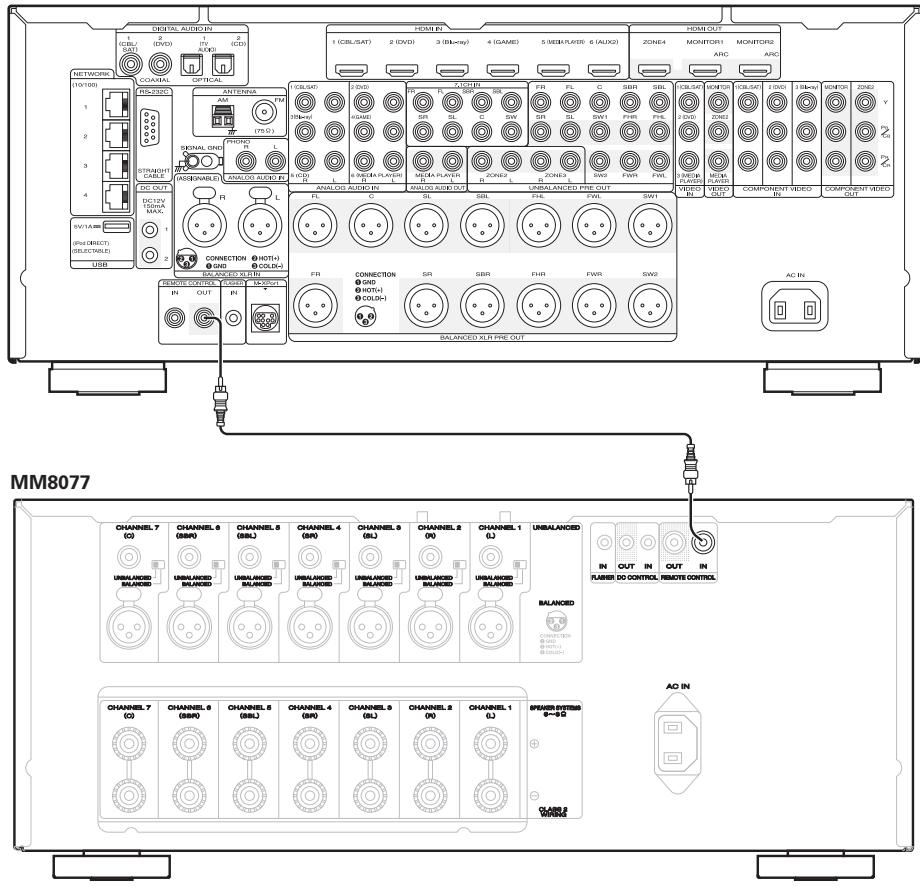

Connexion de la commande à distance

Lorsque vous connectez un pré-tuner AV marantz AV8801, vous pouze allumer oumettre en veille (ON/ STANDBY) cette unité en même temps que l'alimentation électrique du AV8801.

Pour plus de détails, reportez-vous au mode d'emploi du AV8801.

Pré-tuner AV AV8801

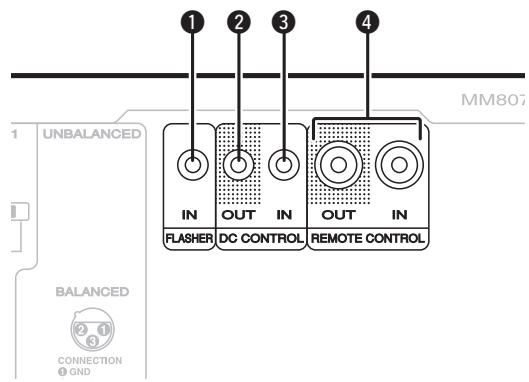

Connexion à un apparéil de contrôle externe

1 Connecteur d'entrée Flash (FLASHER IN)

Utilisé quand un boîtier de commande ou un autre appareil de contrôle est connecté à cette unité et utilisé pour la contrôle.

Connecteur de sortie de contrôle CC (DC CONTROL OUT)

Utilisé quand un apparéil équipé d'une borne d'entrée de contrôle CC est connecté à cet apparéil, et que la fonction ON/STANDBY de l'alimentation de cet apparéil est reliée à la fonction ON/STANDBY de l' apparéil connecté. Un signal électrique de 12 V/44 mA maximum est envoyé par la borne de sortie de contrôle CC. Pour plus de détails, reportez-vous au mode d'emploi de l' apparéil connecté.

REMARQUE

• N'utilise pas la borne de sortie de contrôle CC comme alimentation électrique d'un apparéil externe.
• Lorsque vous utilisez cette unité avec un apparéil connecté à un connecteur de contrôle CC, désactive la fonction de veille automatique (OFF) (page 9 "Régler l' apparéil pour qu'il se mette automatiquement en veille (Fonction de mise en veille automatique)").

3 Connecteur d'entrée de contrôle CC (DC CONTROL IN)

Utilisé quand un apparéil équipé d'une borne d'entrée de contrôle CC est connecté à cet apparéil, et que la fonction ON/STANDBY de l'alimentation de cette unité est reliée à la fonction ON/STANDBY de l' apparéil connecté. Pour plus de détails, reportez-vous au mode d'emploi de l' apparéil connecté.

REMARQUE

• Quand une tension de 5 V à 15 V est envoyée à la borne d'entrée de contrôle CC, l'unité est mise sous tension (ON).
  Toutefois, une tension inférieure ou supérieure à la plage indiquée peut endommager l'appareil.
• Lorsque vous utilisez cette unité avec un apparéil connecté à un connecteur de contrôle CC, désactivez la fonction de veille automatique (OFF) (10 page 9 "Régler l' apparéil pour qu'il se mette automatiquement en veille (Fonction de mise en veille automatique)".

4 Connecteur de commande à distance

Utilisé quand un apparéil de contrôle externe est connecté à cette unité et que l' apparéil est utilisé pour contrôle cette unité.

REMARQUE

Lorsque vous connectez un pré-tuner AV marantz AV8801 ou AV7701, vous pouvez allumer oumettre en veille (ON/STANDBY) cette unité en même temps grâce à l'alimentation électrique AV8801/AV7701.

Pour plus de détails, reportez-vous au mode d'emploi du AV8801 ou du AV7701.

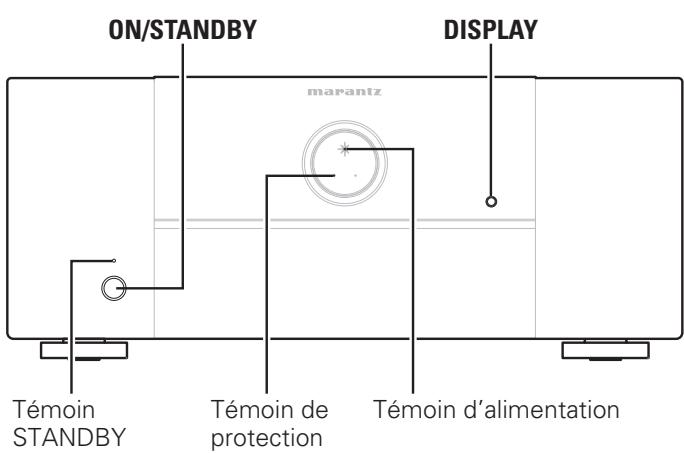

Utilisation

Mise sous tension de l'appareil

Lorsque l'appareil est en veille, appuyez sur ON/STANDBY.

• Le témoin de protection clignote pendant environ 7 secondes, et l'appareil est mis sous tension.
• Le témoin d'alimentation s'allume.

REMARQUE

Quand vous mettez l'appareil sous tension (ON), réglez le volume des apparéils connectés au minimum.

Mise en veille de l'appareil

Lorsque l'appareil est sous tension, appuyez sur ON/STANDBY.

Le témoin de veille s'allume et l'appareil est mis en veille.

REMARQUE

Mème si l'unité est mise en veille, certains circuits continuent à receivevoir du courant. Si vous savez que vous n'allez pas utiliser cette unité pendant une période prolongée (pendant des vacances, par exemple), débranchez le cordon d'alimentation de la prise électrique. En outre, afin d'éviter des accidents, assurez-vous de brancher le cordon d'alimentation sur une prise électrique de laquelle il peut être retire à tout moment.

Activation/désactivation (ON/OFF) du dispositif d'éclairage

Si l'unité est utilisé avec les réglages d'usine, le dispositif d'éclairage s'allume.

Vou puevez désactiver le dispositif d'éclairage s'il éclaire trop la piece pendant la nuit.

Appuyez sur DISPLAY.

Chaque fais que vous appuyez sur ce bouton, le dispositif d'éclairage est allumé/étéint.

Régler l'appareil pour qu'il se mette automatiquement en veille (Fonction de mise en veille automatique)

Quand la fonction de mise en veille automatique est activée (ON), si chaque signal n'est envoyé à cette unité et qu'aucune opération n'est effectué pendant plus de 30 minutes, l'unité se met automatiquement en veille.

• Avec le réglage d'usine, cette fonction est désactivée (OFF).

Appuyez sur DISPLAY pendant plus de 5 secondes.

Le témoin de mise en veille automatique change comme indiqué ci-dessous selon l'activation ou non de la fonction de mise en veille automatique.

• Quand la fonction de mise en veille automatique est activée (ON) :Allumé
• Quand la fonction de mise en voille automatique est désactivée (OFF) :Eteint

REMARQUE

Lorsque vous utilisez la fonction "Assistant de config." ou "Configuration des enceintes" du AV7701 ou AV8801 utilisé avec cette unité, désacteve la fonction de veille automatique (OFF) sur cette unité.

Explication des termes

C

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Avec cet apparéil, lorsqu'une anomalie se produit, le témoin STANDBY et le témoin de protection clignotent et l' apparéil se met en mode veille.

1

Impedance des enceintes

Cela représenté la résistance nominale exacte du jeu d'enceintes en courant alternatively et cette valeur s'exprime en ohms.

Plus l'impédance est faible, plus la sortie est importante. Cependant, cela augmente la charge de l'amplificateur. Utilisez des enceintes dont l'impédance est supportée par cet apparéil.

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnement-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points enumerés dans le tableau ci-dessous. Si le problème persististe, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranche immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause/Solution	Page
L'appareil ne se met pas sous tension. Ou, l'appareil se met hors tension tout de suite après avoir été mis sous tension.	• Vérifiez que le cordon d'alimentation est bien branché sur la prise électrique.• Le circuit de protection a fonctionné. Dans ce cas, débranchez le cordon d'alimentation de la prise murale, et attendez au moins 1 minute avant de le rebrancher.	77, 10
Aucun son ne sort des haut-parleurs.	• Vérifiez les connexions des haut-parleurs et les connexions avec les autres apparheils.• Changez la position du commutateur de sélection d'entrée pour qu'il corresponde au connecteur d'entrée (UNBALANCED ou BALANCED) de l'appareil connecté.	64
L'appareil se met soudainement hors tension pendant son utilisation, puis le tímoin STANDBY et le tímoin de protection clignotent à intervenles d'environ 0,5 seconde.	• La température interne de l'unité a augmenté, ce qui a déclenché le circuit de protection.Débranchez le cordon d'alimentation de la prise électrique, attendez jusqu'à ce que la température soit revenue à la normale, puis rebranchez le cordon électrique.• Installé cette unité dans un endroit bien ventilé.• Utilisez des haut-parleurs ayant l'impédance spécifiée.• Si les âmes des cables des haut-parleurs se touchent, ou si l'âme d'un cable est sortie de la borne et touche le panneau arrière de cette unité, le circuit de protection se déclenché.Débranchez le cordon d'alimentation de la prise électrique, et réinsérez fermement l'âme du cable, ou réparez la borne avant de le reconnectcer.• Baissez le volume de l'ampli connecté à cette unité, puis rebranchez le cordon d'alimentation.	-44, 10-
Si une coupure de courant survient soudainement pendant l'utilisation, le tímoin STANDBY clignote à intervenles d'environ 0,1 seconde et le tímoin de protection clignote à intervenles d'environ 0,5 seconde.	• Le circuit de protection s'est déclenché. Dans ce cas, débranchez le cordon d'alimentation de la prise électrique, examinez à nouveau les conditions d'installation de cette unité, et vérifie les connexions des cables d'enceinte.Si la même situation se produit lorsque vous remettez l'unité sous tension, contactez le service après-vente marantz.	6, 7, 10

Specifications

Puisance de sortie effective

(à 1 kHz, 6 Ω, 10% sur deux canaux): 210 W/ch, 6 Ω

Bornes de sortie: 6-8Ω

Pour des raisons d'amélioration, les caractéristiques et l'apparure sont susceptibles d'être modifiées sans avertissement préalable.

Index

Accessoires 1

du dispositif d'éclairage 9

Affectation des broches du connecteur XLR………4

Cable audio 4

Cable d'enceinte 4

Cable symétrique 4

Circuit de protection 10

Condensation 2

Connexion Appareil de commande externe 8
Asymétrique 6
Commande à distance 7
Cordon d'alimentation 7
Cordon d'alimentation 7
Symétrique 6

Dépistage des pannes 10

Exemple de variante de connexion 5

Fonction de mise en veille automatique 9

Impedance des enceintes 10

Lecture surround sur 7.1 canaux

Lecture surround sur 9.1 canaux

Lecture surround sur 11.1 canaux

Mise en veille 9

Mise sous tension 9

Panneau arrriere 3

Panneau avant 3

Sélectionne les connecteurs d'entrée connectés 4

ZONE2 5

ZONE3 5
