MODE D'EMPLOI CHERRY 21 JANOME

DANGER: Pour éviter tout risque de décharge électrique:

1. Il ne faut jamais laisser un appareil sans surveillance lorsqu’il est branché. Il faut toujours débrancher cette machine à coudre de la prise électrique murale, après son utilisation ou avant de la nettoyer.

réduire tout risque de brûlures, d'incendie, de choc électrique

AVERTISSEMENT: Pour de blessures corporelles:

1. Cette machine ne doit pas être utilisée comme un jouet. Une attention particulière est requise lorsque cette machine est utilisée par des enfants ou en leur présence.

2. Utilisez cette machine uniquement pour les utilisations prévues, telles qu’elles sont décrites dans le manuel de la machine à coudre. Utilisez uniquement les accessoires recommandés par le fabricant tels qu’ils sont indiqués dans le manuel de la machine à coudre. 3. Il ne faut jamais faire fonctionner cette machine à coudre si le cordon d’alimentation ou la prise ont été endommagés, s’il y a un problème de fonctionnement, si elle est tombée ou a été abîmée, ou si elle est tombée dans l’eau. 4. Il ne faut jamais faire fonctionner cette machine si les ouvertures d’aération sont obstruées. Veiller à ce que les ouvertures de ventilation de la machine et de la pédale ne soient pas encombrées de résidus, de poussières et de particules textiles. 5. Il ne faut jamais laisser tomber ou introduire d’objet dans les ouvertures de la machine. 6. Il ne faut pas utiliser la machine en plein air. Toujours ranger la machine à l’intérieur. 7. Il ne faut pas l’utiliser dans un local où sont utilisés des aérosols ou dans un local où l’oxygène est distribué artificiellement. 8. Pour l’éteindre, mettre tous les interrupteurs sur la position Arrêt («O»), puis retirer la prise du secteur. 9. Ne débranchez pas la machine en tirant sur le cordon d’alimentation. Pour la débrancher, saisissez la prise, et non pas le cordon d’alimentation. 10. Veillez à éloigner les doigts des pièces en mouvement, en particulier de l’aiguille et des lames de découpage de la machine à coudre. 11. Toujours utiliser la plaque à aiguille adéquate. Une mauvaise plaque peut casser l’aiguille. 12. N’utilisez pas d’aiguilles tordues. 13. Ne pas tirer ou pousser le tissu en cousant. Cela pourrait dévier l’aiguille et la rompre. 14. Eteindre cette machine à coudre (mettre l’interrupteur sur «O») avant d’effectuer des réglages à proximité de l’aiguille, tels que l’enfilage, le changement d’aiguille, la mise en place de la canette ou le changement de pied-de-biche, etc. 15. Toujours débrancher cette machine à coudre de la prise électrique avant de retirer les plaques de protection, de la graisser, ou avant d’effectuer tout autres réglages mentionnés dans le manuel d’utilisation.

CONSERVEZ CETTE NOTICE Pour l’Europe uniquement:

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou manquants d’expérience et de connaissances, seulement si elles ont été formées et encadrées à l’utilisation de l’appareil en toute sécurité et si elles comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l’appareil. Les enfants ne doivent pas effectuer le nettoyage et l’entretien par l’utilisateur sans surveillance. Hors Europe (excepté les États-unis et le Canada): Cette machine n’est pas censée être utilisée par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, sauf si elles sont sous surveillance ou ont été instruites sur l’usage de la machine par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de vérifier qu’ils ne jouent pas avec la machine. Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles prévues pour les appareils électriques ou électroniques. En cas de doute contactez votre revendeur de machine à coudre. (union européenne seulement)

TABLES DES MATIÈRES Dénomination des pièces

ENTRETIEN DE VOTRE MACHINE Identification des pièces2

Accessoires standard3 Contrôler la vitesse de couture4 Relever et abaisser le pied de biche5 Changement de pied de biche5 Retrait et installation du porte-pied . 5 Bouton de marche arrière6 Comment descendre ou monter les griffes d’entraînement6 Changer l’aiguille7 Tableau des tissus, fils et aiguilles7 Régler les broches porte-bobines8 Retirer ou replacer le boitier canette8 Bobinage d’une canette de fil9 Enfilage de la machine 10 Enfile-aiguille intégré 10 Comment faire monter le fil de la canette.. 11 Régler la tension du fil de l’aiguille 11 Sélecteur de point 12 Sélecteur de la longueur du point 12

COUTURE DE BASE Utilisation du point droit 13

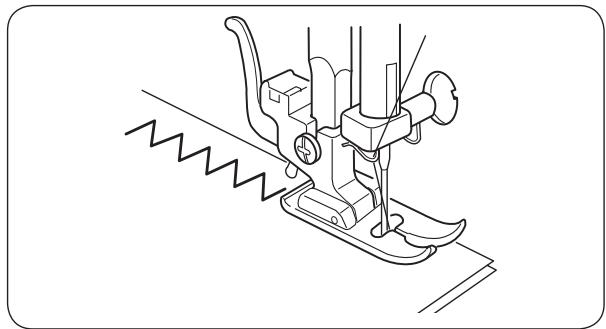

Changer la direction de la couture 13 Utilisation des guides de couture 13 Zig-zag simple 14

Frein du dévidoir de canette

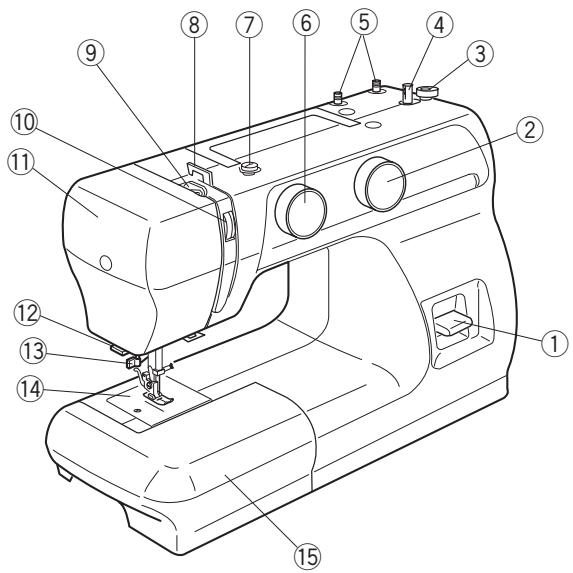

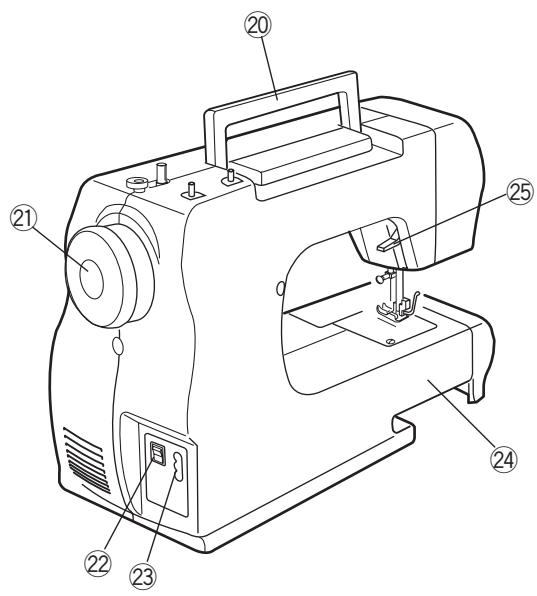

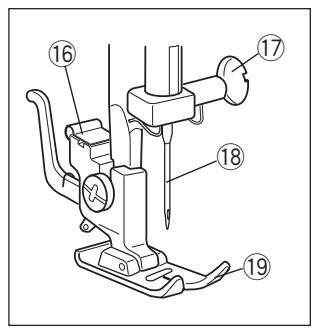

Axe de dévidoir Broches porte bobines Sélecteur du point Guide fil supérieur Guide du fil Levier releveur de fil Bouton sélecteur de la tension du fil Plaque frontale Coupe-fil Enfile-aiguille Plaque à aiguille Prise d’alimentation de la machine Bras libre Releveur du pied de biche

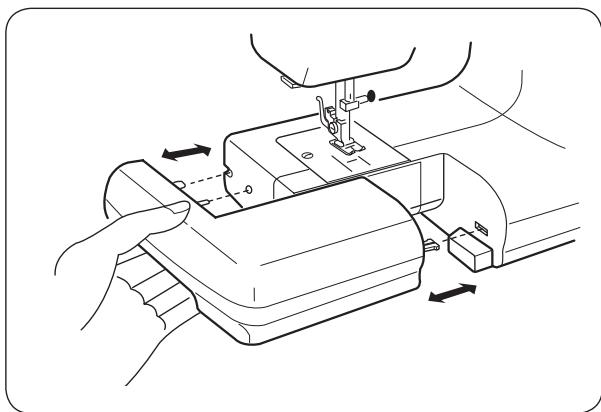

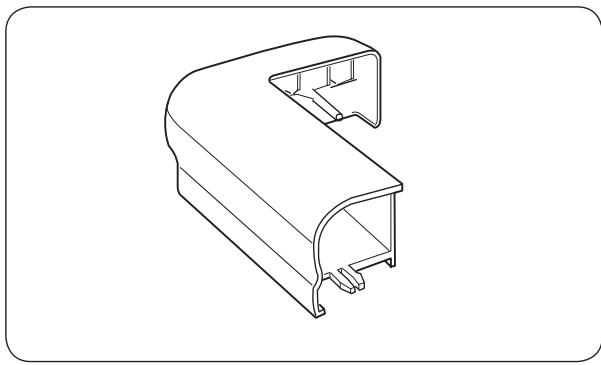

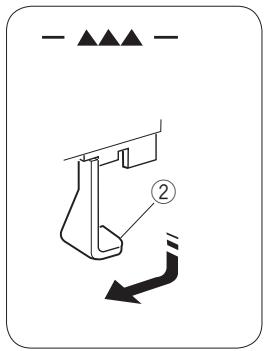

Poussez la table d’extension jusqu’à ce que son taquet se place dans la machine.

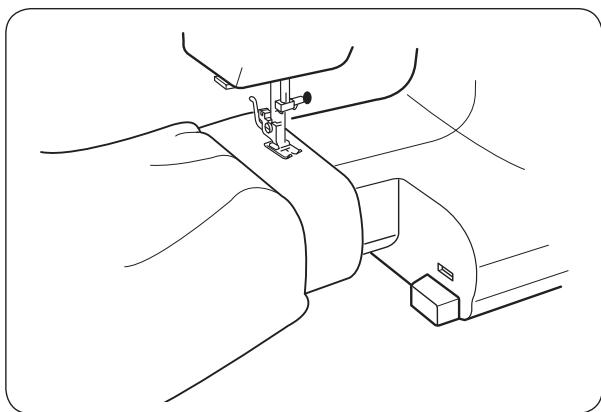

Couture avec le bras libre

Le bras libre permet de coudre les manches, les ceintures, les jambes de pantalons et autres vêtements cylindriques. Il est également idéal pour repriser les chaussettes, les genoux de pantalons et les coudes de chemises.

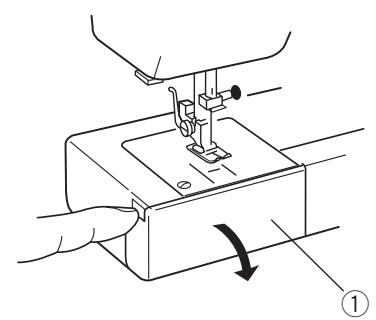

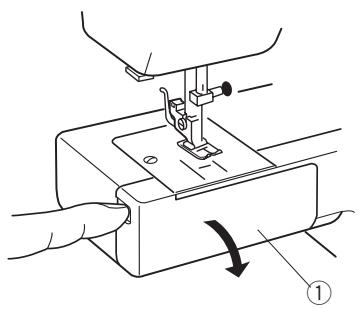

Boîte à accessoires

Les accessoires de couture sont logés dans cette boîte.

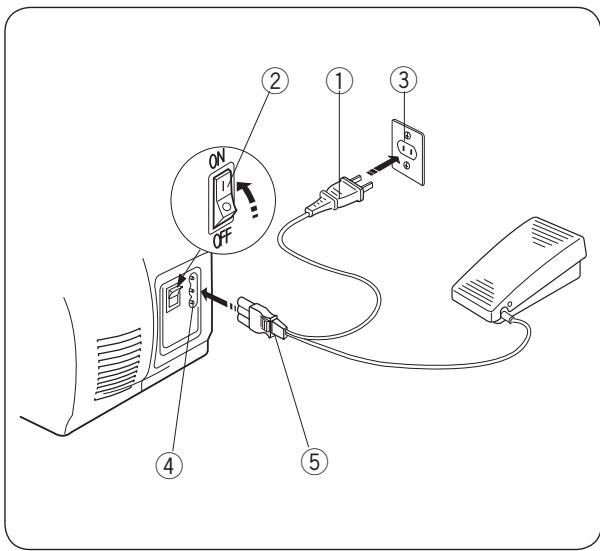

2. Ensuite, branchez la fiche machine du cordon électrique t sur la prise de la machine r. 3. Connectez la prise électrique q à la prise de courant e. 4. Appuyez sur l’interrupteur w pour mettre la machine sous tension et allumer l’ampoule d’éclairage. Les premières fois que vous utilisez votre machine Les premières fois que vous utilisez votre machine, placez une chute de tissu sous le pied presseur et faites fonctionner la machine avec fil pendant quelques minutes. Essuyez les traces d'huile qui pourraient se produire.

Consignes de sécurité

* Pendant la couture, gardez toujours les yeux sur la couture en cours et ne touchez aucune des parties mobiles, telles que le levier releveur du fil, le volant ou l’aiguille. * Eteignez et débranchez systématiquement la machine de la prise de courant: - lorsque vous laissez la machine sans surveillance. - lorsque vous fixez ou retirez des parties détachables. - lorsque vous nettoyez la machine. * Ne placez rien sur la pédale de contrôle.

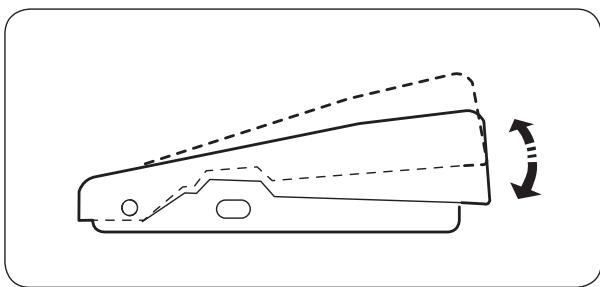

Contrôler la vitesse de couture

On change la vitesse de couture à l’aide de la pédale de contrôle. Plus vous appuyez sur la pédale, plus la machine va vite.

* La pédale incluse peut être différente de l’illustration.

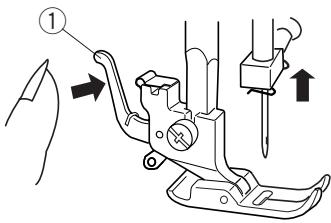

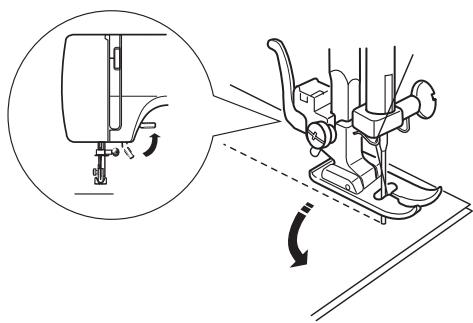

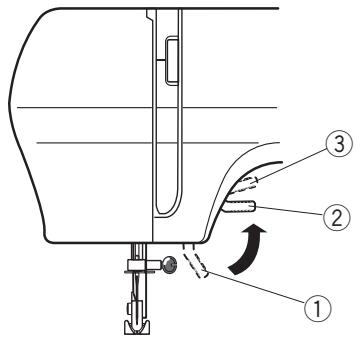

Relever et abaisser le pied de biche

Le pied-de-biche tombe. • Pour attacher le pied-de-biche: Placez le pied presseur de façon à ce que la broche du pied se trouve en dessous de la rainure du porte-pied. Abaissez la barre du pied presseur pour verrouiller le pied en position. q Levier w Rainure e Broche

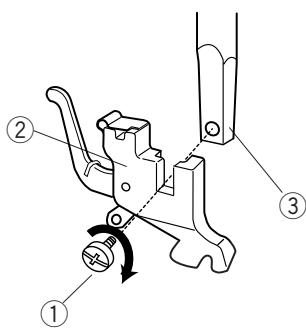

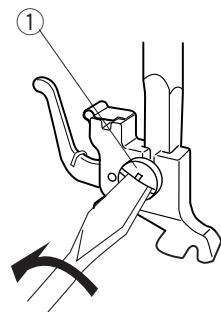

Retrait et installation du porte-pied

Retirez la vis de blocage q en la tournant dans le sens anti horaire à l’aide du tournevis. • Installation Alignez le trou du porte-pied w avec le trou fileté de la barre du pied presseur e. Placez la vis q dans le trou, et serrez-la en tournant dans le sens q horaire.

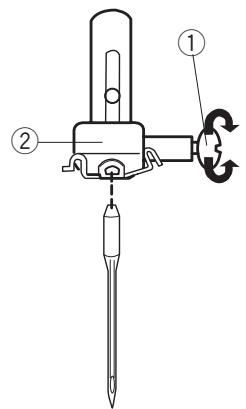

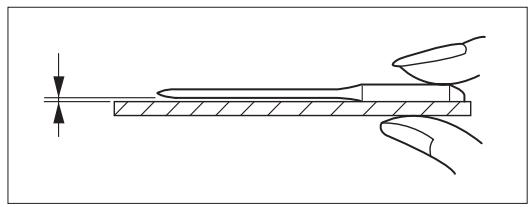

Pour vérifier la qualité d’une aiguille, placez le méplat de l’aiguille sur une surface plate (la plaque d’aiguille, un morceau de verre...) L’espace entre l’aiguille et la surface doit être constant. N’utilisez jamais une aiguille tordue ou émoussée. Une aiguille défectueuse peut être une cause continue d’ennuis et de points sautés, de fils tirés dans les jerseys et les soies naturelles ou artificielles. Tissu

• On utilisera un fil et une aiguille fins pour #9/65–11/75 Fin Coton #80-100 coudre les tissus légers afin de ne pas Synthétique #80-100 abîmer le tissu. • Les textiles lourds demandent une Toile à drap aiguille suffisamment grosse pour pouvoir Soie #50 Jersey transpercer le tissu sans effilocher le fil de #11/75-14/90 Normal Lors de l’utilisation, sortez la broche portebobines en la tirant. Enfoncez pour le rangement.

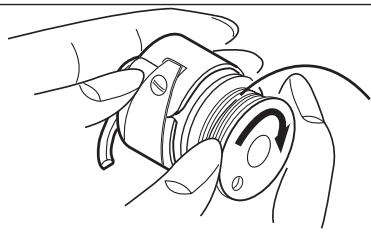

Retirer ou replacer le boitier canette

Ouvrez le couvercle du boîtier q Couvercle du boîtier

Levez l’aiguille en tournant le volant vers soi.

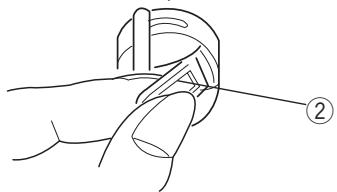

Sortez le boitier canette en tirant le loquet vers soi. w Loquet

Passez le fil autour du guide-fil supérieur. c Passez le fil dans le trou de la canette, de l’intérieur.

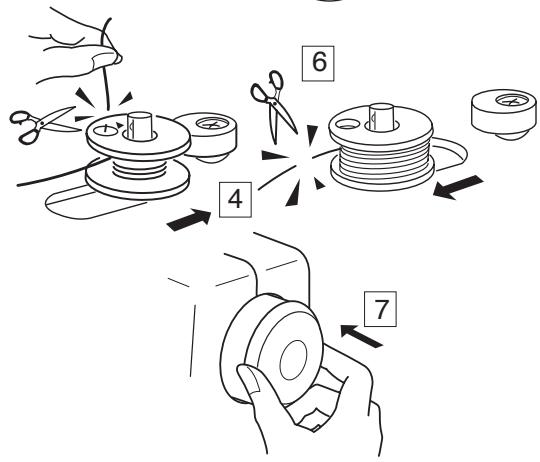

Placez la canette sur l’axe de dévidoir de canette. v Poussez la canette vers la droite. b En tenant l’extrémité libre du fil à la main, appuyez sur la pédale de contrôle. Arrêtez la machine après quelques tours, et coupez le fil au ras du trou dans la canette. n Appuyez de nouveau sur la pédale de contrôle. Lorsque la canette est pleine, elle s’arrête automatiquement. Remettez l’enrouleur de la canette à la position d’origine, en poussant l’axe vers la gauche, et coupez le fil. m Pousser le volant vers l’intérieur.

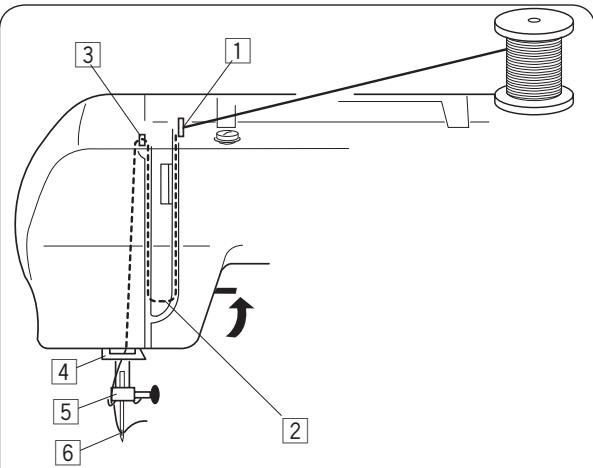

Relevez le pied presseur pour libérer les disques de tension.

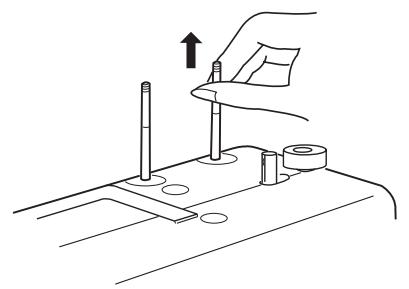

Placez la bobine de fil sur le porte-bobine, avec le fil sortant de la bobine comme illustré.

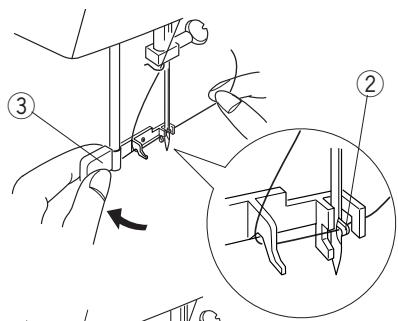

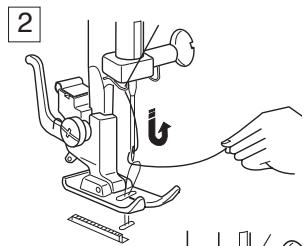

Le crochet ressort à travers le chas de l’aiguille de l’arrière.

x En faisant attention au point de l’aiguille, faites passer le fil autour du guide e et sous le crochet w.

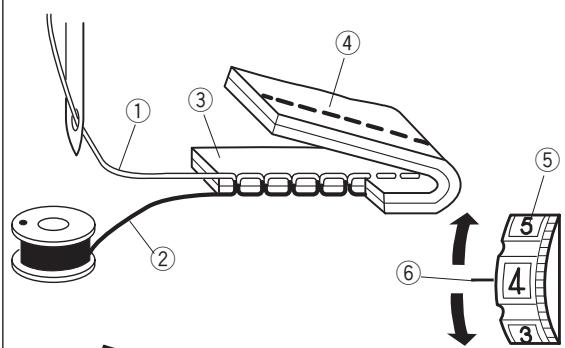

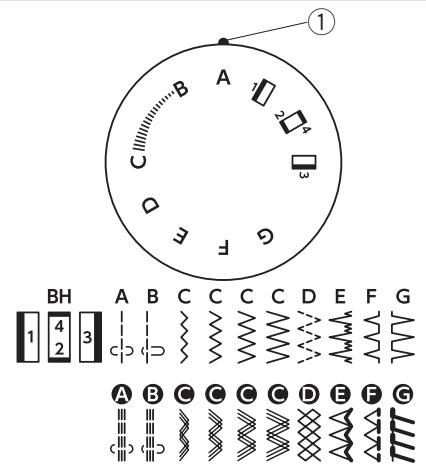

Le point droit idéal entrelace les fils entre deux épaisseurs de tissu, comme indiqué sur le dessin (agrandi pour que l’on voie les détails). Pour un point en zigzag idéal, le fil de la canette ne va pas à l’endroit (côté supérieur) du tissu, et le fil de l’aiguille se voit légèrement à l’envers (côté inférieur) du tissu. q Fil de l’aiguille (fil supérieur) w Fil de la canette (fil inférieur) e Côté endroit (côté supérieur) du tissu r Envers (côté inférieur) du tissu t Bouton sélecteur de la tension du fil y Indice de tension x La tension du fil de l’aiguille est trop haute Le fil de la canette (fil inférieur) se voit à l’endroit (côté supérieur) du tissu. Baissez la tension du fil del’aiguille en mettant le bouton sélecteur sur un numéro plus bas. c La tension du fil de l’aiguille est trop desserrée Le fil de l’aiguille (fil supérieur) se voit à l’envers (côté inférieur) du tissu. Serrez la tension du fil de l’aiguille en mettant le bouton sélecteur sur un numéro plus haut.

” représente le réglage recommandé pour les boutonnières.

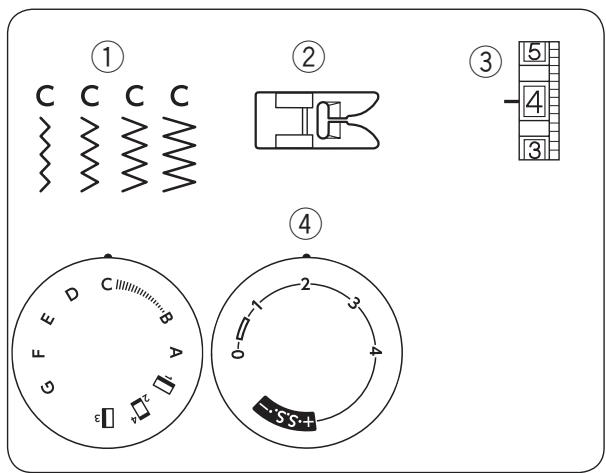

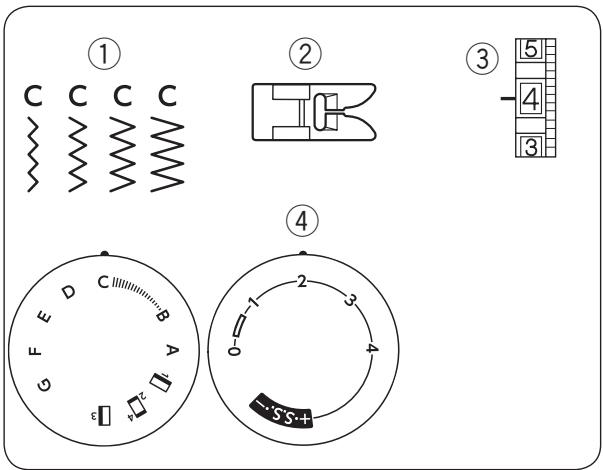

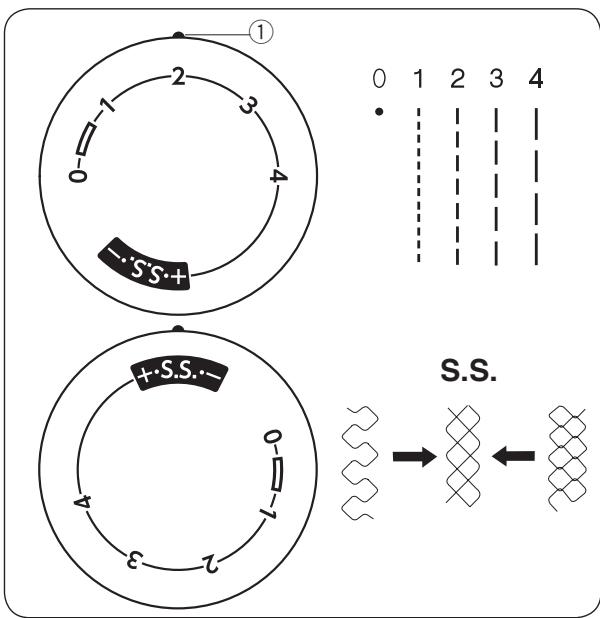

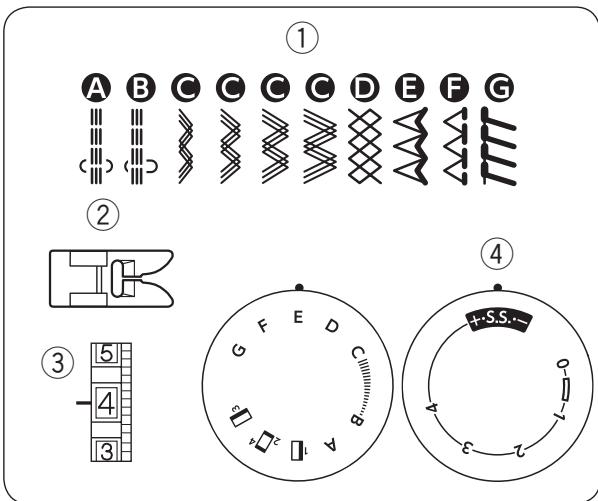

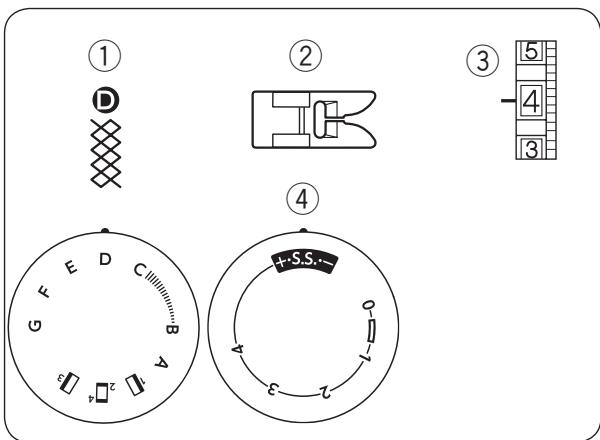

• Réglez le sélecteur entre 0,5 et 4 lorsque vous utilisez un point zigzag. • Réglez le sélecteur sur “S.S.” pour travailler en point droit extensible. • Si les points extensibles sont déformés, tournez le sélecteur de longueur de point en direction du “–” pour le resserrer ou en direction du “+” pour l’allonger.

(la plus utilisée est à 1,6 cm).

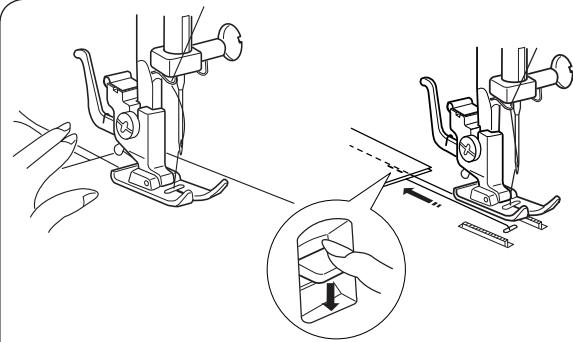

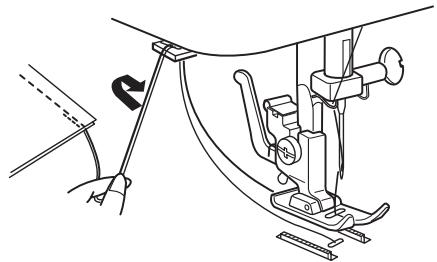

Abaissez l’aiguille à l’endroit où vous souhaitez commencer la couture. Abaissez le pied-debiche et tirez les fils vers l’arrière. Appuyez doucement sur la pédale de contrôle. Guidez le tissu le long de la ligne de repère en laissant le tissu avancer naturellement. • Finitíon d’une couture Pour arrêter l’extrémité des coutures, appuyez sur le bouton de marche arrière et piquez plusieurs points en arrière. Relevez le pied-de-biche. Retirez le tissu, tirez les fils vers l’arrière et coupez-les à l’aide du coupe-fil. Les fils sont ainsi coupés à la bonne longueur pour le début de la prochaine couture.

Ne placez pas vos doigts près du pied presseur en guidant le tissu. La vis de fixation de l’aiguille peut frapper et vous blesser.

Arrêtez la machine et tournez le volant vers soi de façon à faire descendre l’aiguille dans le tissu. Soulevez le pied-de-biche. Faites pivoter le tissu autour de l’aiguille dans la direction de couture voulue. Baissez le pied-debiche et continuez à coudre.

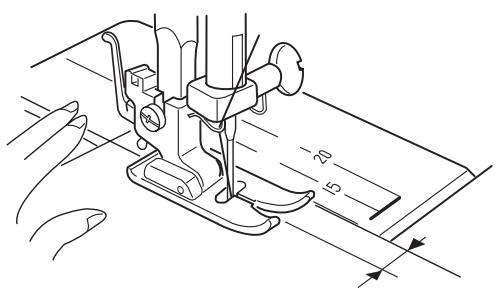

Utilisation des guides de couture

L’intervalle entre les lignes est de 1/8˝ (3 mm) celles-ci sont gravées à 3/8˝, 4/8˝, 5/8˝, et 6/8˝.

L’intervalle entre les lignes en millimètres est de 5 mm. Celles-ci sont gravées à 10 mm, 15 mm, et 20 mm.

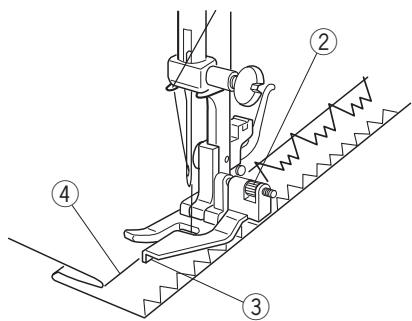

Placez le bord du tissu contre le bord droit du pied presseur et cousez.

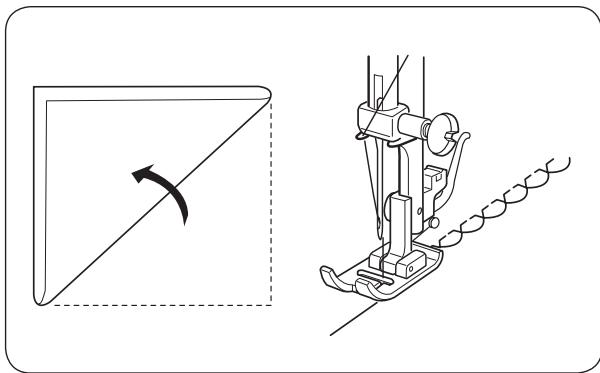

Coupez le tissu dépassant du rentré après la couture.

Ce point est également utile pour raccommoder les déchirures.

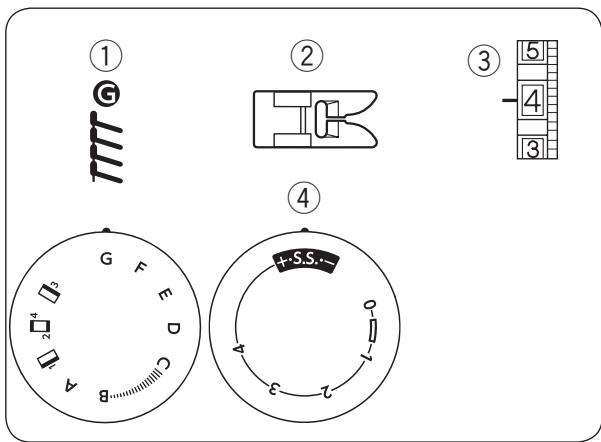

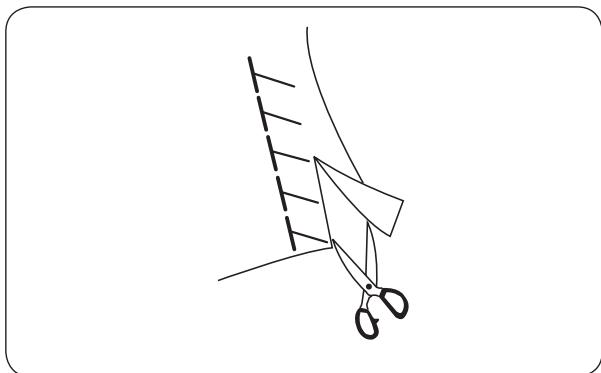

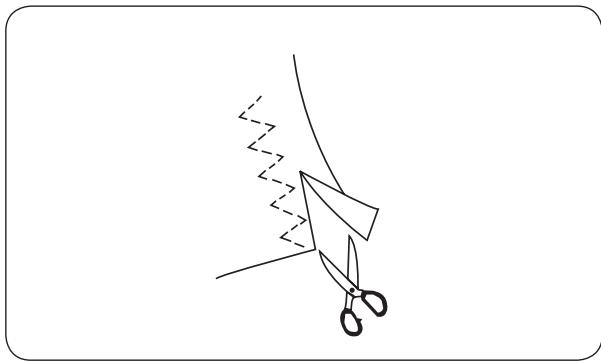

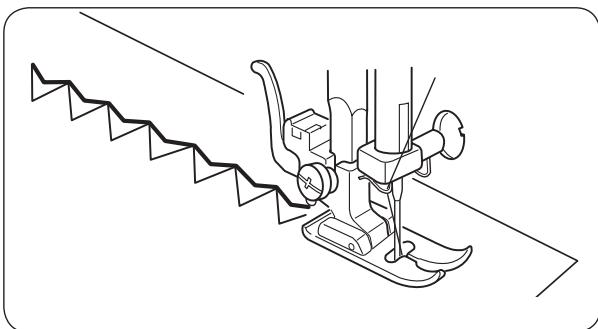

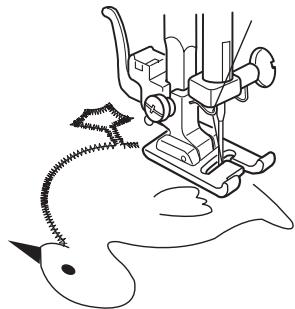

Coupez ensuite le bord de la couture.

Faites attention de ne pas couper les points.

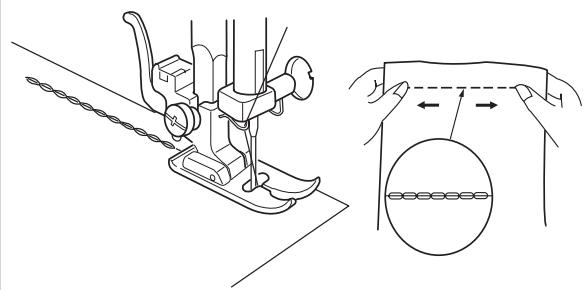

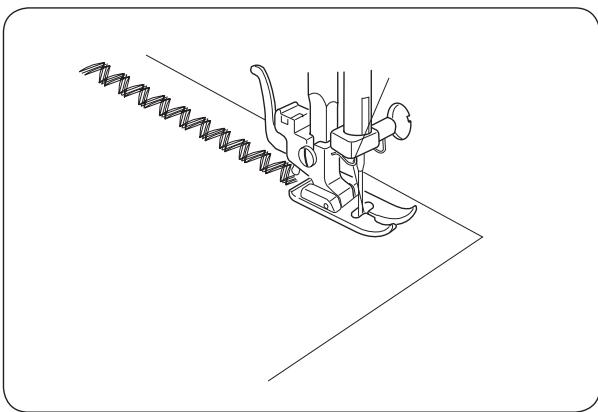

éliminer les fronces sur les jerseys et les tissus extensibles. Également utile pour la fabrication d’accessoires résistants comme les sacs-à dos.

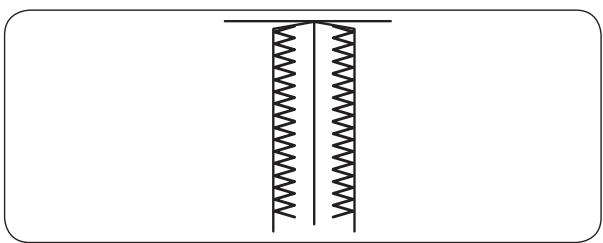

* Mettez le bouton sur l’échantillon de tissu et marquez la partie supérieure et la partie inférieure pour déterminer la position de la boutonnière.

* Utilisez l’entoilage sur du tissu extensible.

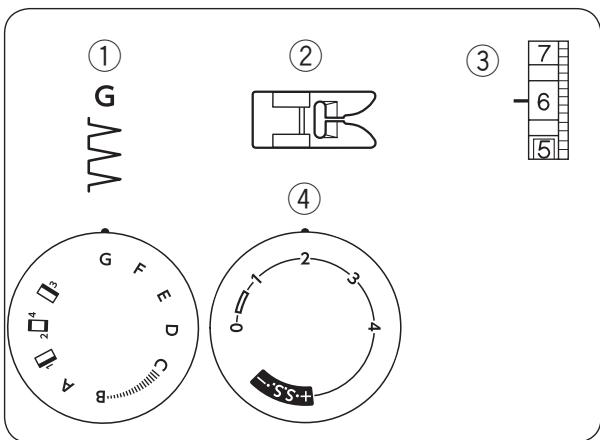

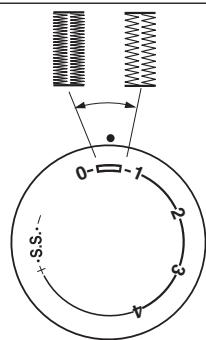

Tournez le sélecteur de la longueur du point

à gauche pour obtenir plus de densité.

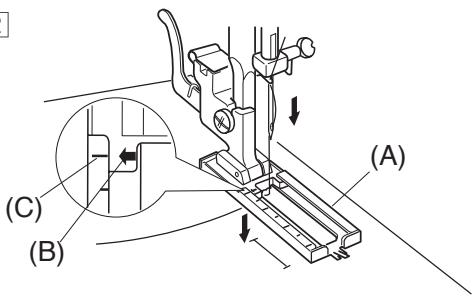

Alignez les marques du pied de biche avec la marque supérieure du tissu.

Arrêtez de coudre avec un point à gauche. v Ajustez le bouton sélecteur du point sur “

”. Faites 5 points. Arrêtez de coudre avec un point à droite. b Ajustez le sélecteur du point sur “ ”. Piquez jusqu’à la marque arrière de la boutonnière. Arrêtez de coudre avec un point à droite. n Ajustez le sélecteur du point sur “ ”. Faites quelques points de renfort et levez l’aiguille du tissu. m Ajustez le sélecteur de point sur une couture droite. Faites quelques points de finition. Enlevez le tissu de la machine et coupez le fil. Mettez une épingle à l’intérieur du renfort. Coupez l’ouverture avec une découseur. Faites attention de ne pas couper les points.

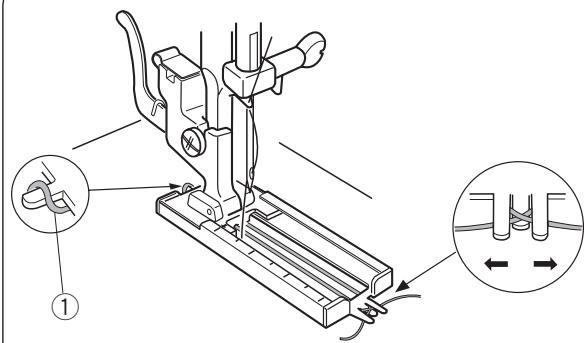

à l’avant du pied de biche pour pouvoir le maintenir fortement. v Baissez l’aiguille jusqu’au tissu à l’endroit où vous allez commencer la boutonnière, et baissez le pied. b Appuyez doucement sur la pédale et faites la boutonnière. Les renforts et chaque côté de la boutonnière doivent être cousus sur le cordon. n Enlevez le tissu de la machine et coupez les fils de la couture. m Tirez l’extrémité gauche du cordon pour pouvoir le serrer.

, Enfilez l’extrémité sur une aiguille à repriser, poussez-le sur l’envers du tissu et coupez-le.

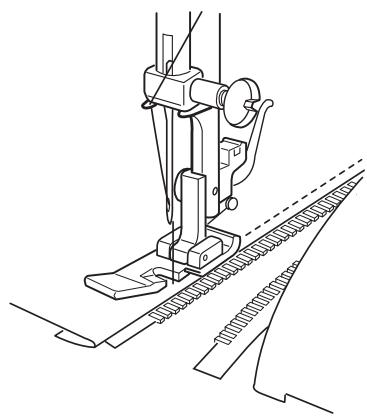

éclair et le placer sous le pied. Tirez les fils vers l’arrière et baissez le pied. Pour coudre le côté gauche de la fermeture éclair, guidez les dents de la fermeture à glissière le long du bord du pied et coudre le vêtement et le ruban de la fermeture à glissière.

Inversez le tissu et coudre l’autre moitié de la fermeture éclair, de la même façon que pour le côté gauche.

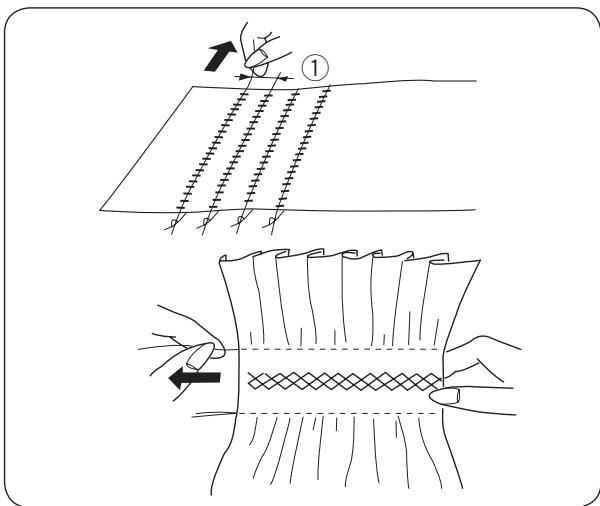

Nouez les fils à une extrémité. Depuis l’autre extrémité du tissu, tirez les fils de la canette pour répartir les fronces de façon homogène et arrêtez les fils.

Rétablissez la tension du fil à sa position initiale. Cousez des rangées de points de smock entre les points de fronçage. Une fois terminé, retirez les points de fronçage. q 1 cm

En cousant les coins, abaissez l’aiguille dans le tissu à gauche. Levez le pied-de-biche et pivotez le tissu vers la droite ou la gauche.

Points extensibles décoratifs

Si les modèles se compriment, mettez le bouton sélecteur en “+”.

Si les modèles s’étirent, mettez le bouton sélecteur en “–“. (Voir page 12).

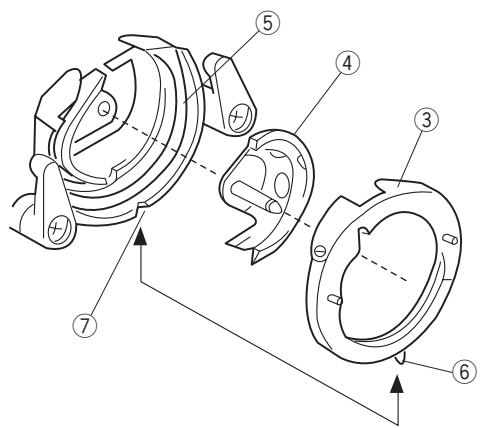

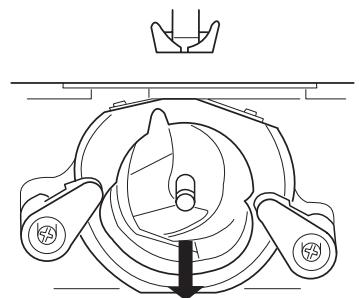

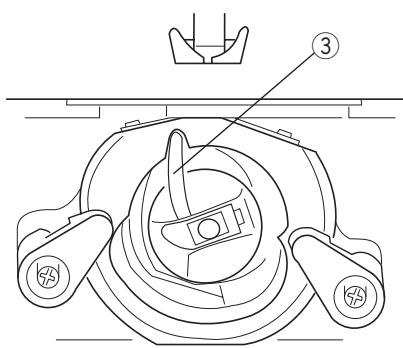

ENTRETIEN DE VOTRE MACHINE Démontage et remontage du crochet

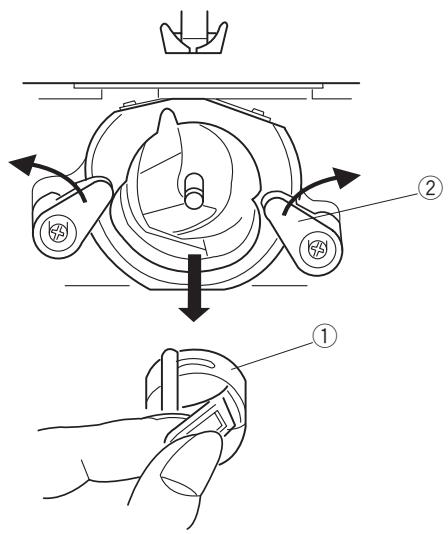

Ouvrez les loquets de blocage de l’anneau de la cage du crochet vers l’extérieur et retirez l’anneau de la cage du crochet. Otez le crochet. * Nettoyez le crochet avec une brosse et un linge doux. q Boîtier de canette w Support de bague de la cage du crochet e Anneau de la cage du crochet r Crochet t Cage du crochet

Remettez en place l’anneau de retenue, la surface polie tournée vers l’extérieur, en s‘assurant que l’ergot du bas s’adapte dans l’encoche du support.

Bloquez l’anneau de retenue en remettant les leviers en place. Remettez en place la canette et le boîtier. y Goupille u Encoche

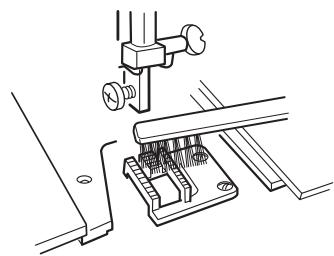

Nettoyez avec une brosse pour débarrasser les griffes de la poussière et des débris de fil.

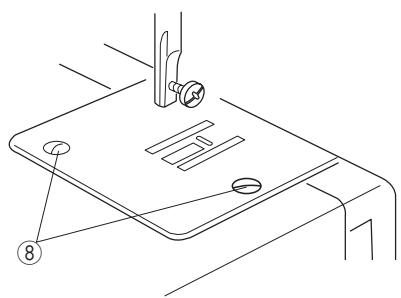

Replacez la plaque à aiguille.

Le fil d’aiguille est trop tendu.

L’aiguille est tordue ou émoussée. L’aiguille n’est pas insérée correctement. Le fil d’aiguille n’est pas placé sous le pied-de-biche au moment de commencer à coudre. 6. Le fil est trop gros ou trop fin pour l’aiguille.

Page 11 La canette est endommagée et ne tourne pas bien. L’enroulement du fil est lâche sur une canette.

Page 24 Changez la canette. L’aiguille est trop fin pour ce type de tissu. Vous utilisez un pied-de-biche qui n’est pas approprié.

Page 7 Page 13 4. Le fil d’aiguille n’est pas bien enfilé. 5. On utilise ici une aiguille de mauvaise qualité.

Page 7 Utilisez l’aiguille pour point extensible. L’aiguille est trop lourde pour ce type de tissu. La longueur de point est trop grande pour ce tissu.

5. Vous n’utilisez pas de stabilisateur pour coudre des tissus très fins.

3. La griffe d’entraînement n’est pas relevée après couture sans griffe.

Rallongez les points. Page 6 2. L’aiguille est trop grosse ou trop fine pour le fil.

Page 7 2. Le fil a été pris dans le crochet. 3. L’axe de dévidoir n’est pas retourné à gauche après confection de la canette.

Page 24 2. On n’a pas utilisé d’entoilage approprié pour le tissu élastique ou synthétique.

2. Des peluches se sont accumulées dans le crochet ou le porte-canette.
