DTV 324 XE1 - Plaque de cuisson DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique
Marque	DE DIETRICH
Modèle	DTV 324 XE1
Alimentation électrique	220-240 V ~ 50 Hz monophasé (fusible 32 A) ou 400 V 2N triphasé (fusible 16 A)
Puissance totale absorbée	5,9 kW
Nombre de zones de cuisson	4 zones (dont zones additionnelles)
Fonction Power	Oui (pleine puissance pour ébullition rapide)
Réglage de puissance	15 niveaux (1 à 15, dont MIJOTAGE 5 et CUISSON FORTE 15)
Minuterie	Oui (arrêt automatique avec bip)
Sécurité enfant (verrouillage clavier)	Oui (verrouillage à l'arrêt ou en cours de cuisson)
Arrêt automatique de sécurité	Oui (selon puissance : 8 h, 2 h ou 1 h)
Indicateur de chaleur résiduelle	Oui (affichage H)
Zone additionnelle (étendue)	Oui (modèle DTV 324 : zones centrales et périphériques sélectionnables)
Nettoyage	Éponge sanitaire, racloir spécial verre, vinaigre blanc, produit spécial vitrocéramique
Types de récipients	Fond plat : inox trimétal, aluminium dressé, acier émaillé

FOIRE AUX QUESTIONS - DTV 324 XE1 DE DIETRICH

Comment mettre en marche la zone de cuisson additionnelle sur le DTV 324 XE1 ?

Appuyez sur la touche marche/arrêt de cette zone. Un bip et un '0' s'affichent. Utilisez les touches + ou - pour régler la puissance. Pour agrandir la zone, appuyez sur les touches © correspondant aux zones additionnelles. Les traits lumineux indiquent le nombre de zones actives.

Comment verrouiller le clavier pour la sécurité enfant ?

Repérez les touches - et + situées au-dessus du symbole cadenas. Appuyez simultanément sur ces deux touches jusqu'à l'affichage du verrouillage. L'affichage s'éteint après quelques secondes. Pour déverrouiller, répétez la même opération.

Que faire si un message 'E' apparaît sur l'afficheur ?

Le message 'E' indique une surchauffe des circuits électroniques. Laissez refroidir la table. La sécurité thermique s'est activée. Après refroidissement, elle fonctionnera normalement.

Comment nettoyer les salissures incrustées sur la vitrocéramique ?

Pour les sucres, aluminium ou plastique fondus, utilisez un produit spécial verre vitrocéramique, de préférence contenant du silicone pour un effet protecteur. Laissez agir puis essuyez. Utilisez un racloir pour les incrustations les plus tenaces.

Quelle est la puissance maximale des zones de cuisson ?

La puissance maximale est accessible via la touche Power (P0). Elle permet une ébullition rapide. Le réglage maximum est noté 'P0' ou 'Power' selon le modèle. La puissance totale de la table est de 5,9 kW.

Comment utiliser la minuterie ?

La minuterie fonctionne lorsque les zones sont en marche. Appuyez sur la touche minuteur, réglez la durée avec les touches + ou -. À la fin, un bip retentit. Pour arrêter le bip, appuyez sur n'importe quelle touche de la zone concernée.

Que faire si la table ne s'allume pas et les afficheurs restent éteints ?

Vérifiez l'alimentation électrique : inspectez les fusibles et le disjoncteur. Assurez-vous que la prise est correctement branchée. Si le problème persiste, contactez le SAV.

Quels types de casseroles utiliser sur la table vitrocéramique ?

Utilisez des récipients à fond plat et lisse : acier inoxydable avec fond trimétal, aluminium à fond dressé épais, ou acier émaillé. Évitez les fonds rugueux ou bosselés qui pourraient rayer la surface.

Comment fonctionne l'arrêt automatique de sécurité ?

Si vous oubliez d'éteindre un foyer, il s'éteint automatiquement selon la puissance utilisée : entre 1 et 9 : 8 heures, entre 10 et 14 : 2 heures, au niveau Power : 1 heure. L'affichage montre 'AS' et un bip retentit.

Que signifie l'affichage 'H' sur une zone de cuisson ?

L'affichage 'H' est l'indicateur de chaleur résiduelle. La zone est encore chaude même après extinction. Ne touchez pas ces zones, risque de brûlure. Cet indicateur reste allumé tant que la température est dangereuse.

MODE D'EMPLOI DTV 324 XE1 DE DIETRICH

Guide d'utilisation et d'installation de votre table vitrocéramique

GB

Installes your table en toute sécurité. 4

Utilisez votre table en toute simplicité.........6

Petites pannes et remedes. 8

Comment préserver et entretenir votre table ?...9

Guide de cuisson. 10

tout au long de la notice,

vousignaleles consignesdesecurité,

vousignalelesconseils etlesastuces

Vou venez d'acquérir une table DE DIETRICH et nous vous en remercions.

Nos écapes de recherche ont conscience pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique.

Avec des lignes modernes et raffinées, votre nouvelle table DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances de cuisson, et leUX esthétique.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de hottes aspirantes, de lave-vaisselle et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle table DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigencies vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Grçà à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, réference de l'excellence, est une veritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Votre table en toute sécurité

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l'évolution technique.

Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennentaucum composantà base d'amiente.

Pour votre sécurité

Si une félure dans la surface du verre apparaissait, déconnectez immédiatement l'appareil, pour éviter un risque de chocolélectrique

Pour cela enlevez les fusibles ou actionnez le disjoncteur

Ne plus utiliser votre table avant changement du dessus verre.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium, ou ne placez jamais directement sur la table des produits emballés avec de l'aluminium ou produit congelé en barquette aluminium.

L'aluminium fondrait et endommagerait définitivement votre apparéil.

Ne pas regarder fixement les lampes halogènes des zones de cuisson.

Assurez you que le cable d'alimentation d'un apparéil électrique branché sur une prise de courant située à proximité de la table, n'est pas en contact avec les zones de cuisson.

La table ne doit pas servir à entreprises qui que ce soit

Un nettoyeur vapeur ne doit pas etre utilise.

Automatique stop

Automatic-stop est une fonction de sécurité de la table.

Elle agit automatiquement si l'utilisateur oublie d'eteindre sa préparation en cours :

Puisance utilisée	le foyer s'eteind automatiquement au bout de :
comprise entre 1....9	8 heures
entre 10....14	2 heures
entre 15....Power	1 heures

L'affichage de la zone de chauffe concennee indique AS et un "bip" sonore est émis pendant 2 minutes environ. Cette affichage AS restera visible tant que vous n'aurez pas appuyé sur une touche quelconque du foyer concenné, un double bip sonore confirmera votre manoeuvre.

Indicateur de chaleur résiduelle

L'affeur indique H.

ATTENTION

Ne pas toucher ces zones, risque de brûlures.

Même après une coupure prolongée de courant la température des zones de cuisson peut rester elevée.

Installez votre table en toute sécurité

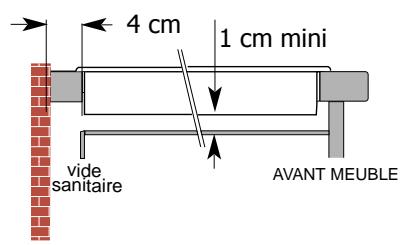

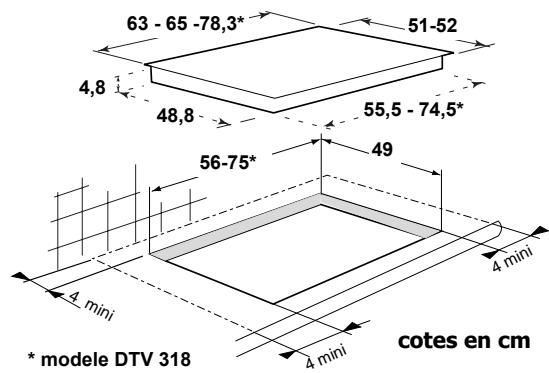

Choix d'installation

L'appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible

En fonction de la disposition de votre cuisine, vous allez installerer cette table :

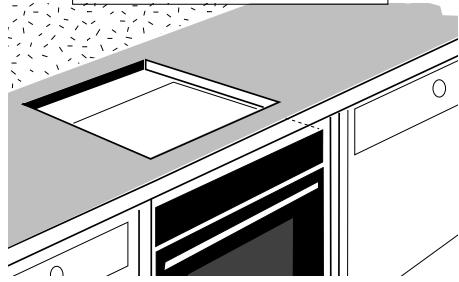

Au dessus d'un four

La table peut être encastrée directement dans le plan de travail au dessus du four en position haute. (distance minimum 1 cm)

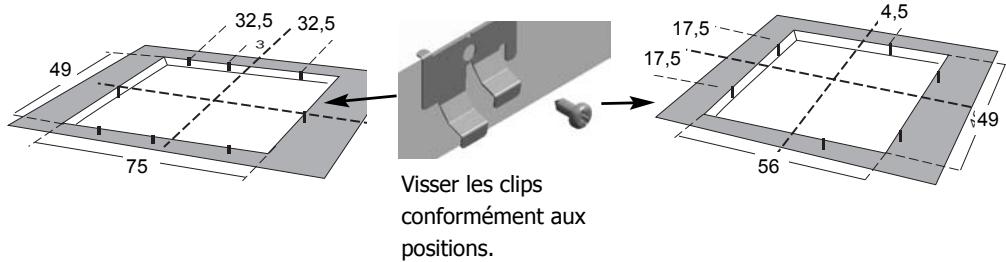

Encastrement

Un joint garantit l'étanchéité avec le plan de travail.

-Ce joint est collé sous votre table, insérez directement la table dans la découpe.

-Ce joint est fourni dans la pochette, collez celui-ci sous la table.

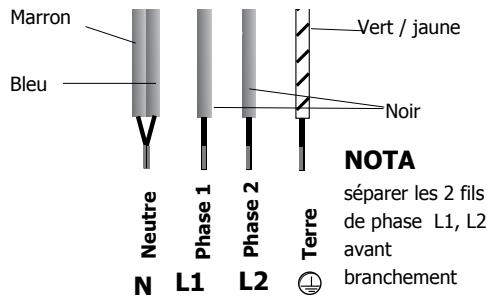

Branchement

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Si le cable est endommagé, il doit être remplaced par le fabricant, son SAV, une personne de qualification similaire afin d'éviter un danger.

- 220-240 V monophasé
fusible : 32 ampères

- 400V 2N triphasedusible : 16 ampères

Aprés une coupure de courant prolongée, un affichage lumineux peut apparaitre, il s'eteindra après un appui sur une touche quelconque.

220-240 V~50 Hz
Puissance électrique totale
absorbee:
DTV314.....6,2 kW
DTV315.....6,9 kW
DTV318.....7,2 kW
DTV320.....6,7 kW
DTV324.....5,9 kW

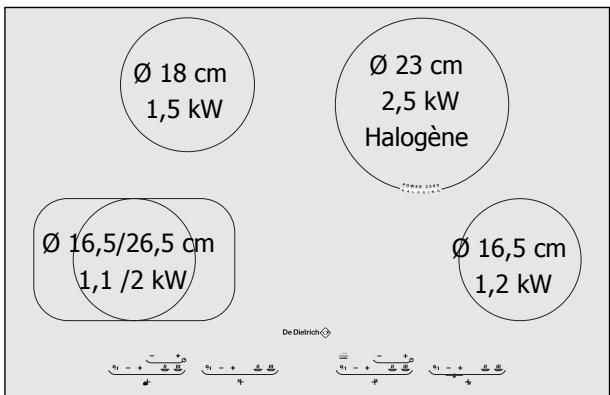

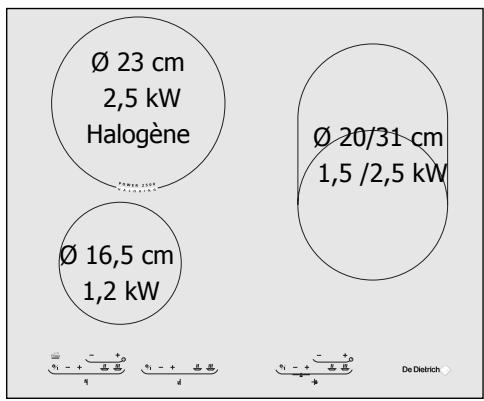

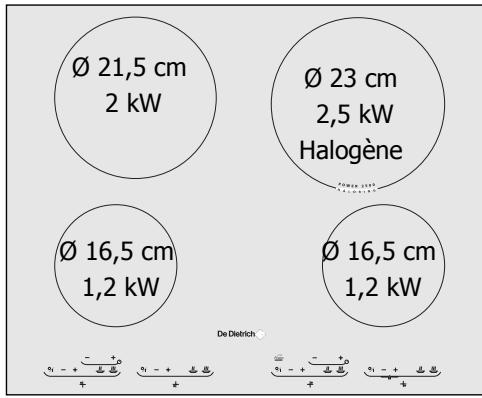

Utilisez votre table en toute simplicité

DTV 314

DTV 315

DTV 320

DTV 324

DTV 318

Mise en marche /Arrêt

Un 0 signale que la zone concennee est allumée.
Voussoupiez alorschoisir la puissancedésirée.
Sans demandede puissance de vourpartla zone de cuisson s'eteindra automatiquement.

Réglage de puissance

Préslection

réglagedoux5=MIJOTAGE

réglage fort 15 = CUISSON FORTE

1111 réglage maxi P0 POWER ÉBULLITION PLEINE PUISSANCE

Réglage de minutesie

Fonctionne quand les zones de cuisson concernées sont en marche. Vous pouvez modifier à tout instant la durée de la cuisson

Pour arrêté ce bip, appuyez sur n'importe qu'elle touche de commande de la zone de cuisson concernée, à défaut il s'arrêtea au bout de 1mn environ.

Commentmettre en marche la zone de cuisson additionnelle

DTV 318

La zone de cuisson additionnelle est utilisable uniquement quand la zone de chauffe principale est en marche.

Pour la mesure en marche :

mettez votre zone principale sur la puissance maximum (en utilisant soit la touche ^+ ou la touche de presélection).

Puis une impulsion supplémentaire sur le +,déclenchera la zone additionnelle; un BIP et un point vous confirme votre manoeuvre.

Vous pouvez alors régler la puissance selon votre besoin.

Pour éteindre la zone additionnelle, appuyez sur arrêt, puis marche et régler la puissance désirée.

Commentmettre en marche les zones de cuisson additionnelle

DTV 324

Agissez sur la touche marche / arrêt de cette zone : un bip et un 0 signale que cette zone est allumé (le trait lumineux indique que seul la zone centrale est allumée) vous pouvez alors désir :

• Directement la puissance désirée sur ce foyer en appuyant sur les touches + ou -, ou de préselection

• Une zone de chauffe plus grande, en appuyant sur les touches © corresponding aux différentes zones, deux,trois traits lumineux au dessus des touches confirme que 2 ou 3 zones additionnelles sont en service,vous pouvez alors régler la puissance selon votre besoin.vous pouvez à tout instant modifier les zones de chauffe additionnelles en appuyant sur les touches © ©

Veillez à vos manches de casseroles en utilisant les différentes zones additionnelles

Verrouillage clavier

Votre table possède une sécurité enfant qui verrouille son utilisation :

• soit à l'arrêt (nettoyage).
• soit en cours de cuisson (les opérations en cours subsistant et les réglages affichés restent actifs). Dans ce cas, pour des raisons de sécurité, seule la touche "arrêt" est always usable.

Ne pas oublier de déverrouiller avant réutilisation.

Comment verrouiller?

• Repérez les touches spécifiques pour le verrouillage (- +) places au dessus d'un cadenas (ou cdef).
• Appuyez simultanément sur ces touches (- +) jusqu'à l'affichage de l'information ou

L'affichage s'éteint au bout de quelques secondes.

Toute action sur les touches active l'affichage.

Comment déverrouiller ?

Appuyez simultanément sur les touches - + de verrouillage jusqu'à l'extinction de l'affichage de verrouillage.

Utilisez au besoin le foyer vitroceramique

Les recipients doivent être conçus pour la cuisine à l'électricité.

Utilisez des réciements à fond plat qui épouSENT parfaitement à la surface du foyer :

• en acier inoxydable avec fond trimétal épais ou "sandwich".
• en aluminium avec fond dressé (lisse) épais.
• en acier émailé.

Pour votre comforts d'utilisation nous avons prévu des zones de cuisson adaptées à vos besoins, néanmoins:

Un réglage supérieur est nécessaire en cas :

• de quantités importantes
• de cuissons avec un écipient non couvert
• de casserole en verre ou en ceramique.

Un réglage inférieur est nécessaire en cas :

• de cuisson d'aliment ayant tendance à brûler facilement
  commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire).
• de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Economie d'énergie :

Pour finir la cuisson,mettre sur la position 0,et laissez le recipient en place pour utiliser la chaleur accumulée.(vous ferez ainsi des économies d'energie).

Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

Régulation automatique des foyer

Les foyers se régulent automatiquement,ils s'allument et s'éteignent pour maintainir la puissance sélectionnée.Ainsi,la température reste homogène et adaptée à la cuisson de vos alimentés.

Enfin, la fréquence de régulation varie selon la puissance sélectionnée.

Petites pannes et/remèdes

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE?
A la mise en service, votre instal- lation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez votre raccordement ou la conformité du bran- chement.
A la mise en service un seul côté de votre table fonctionne.	Le branchement de votre table est défectueux.
A la mise en service un affichage lumineux apparaît	Fonctionnement normal	RIEN: voir chapitre raccordement électrique
La table ne fonctionne pas. Les afficheurs sur le clavier restent ételints.	L'appareil n'est pas ali- menté. L'alimentation ou le raccordement est défec- tueux.	Inspectez les fusibles et le disjoncteur électrique.
La table s'est arrêtée de fonctionner en cours d'utilisation et elle émet un "BIP" discontinu.	- Il y a eu un débordement ou un objet encombre le clavier de commande	Nettoyez ou enlevez l'objet et relâiance la cuisson.
L'afficheur affiche le message E	Les circuits éclectroniques sont échauffés. la table s'est en sécurité thermique	Laisser refroidir

Comment préserver et entretenir votre table

• Eviter les chocs avec les recipients:
  La surface verre est très résistant, mais n'est toute fois pas incassable.
• Eviter les frottements de recipients qui peuvent à la longue générer une dégradation du décor sur le dessus vitrocérément.
• Eviter les recipients à fonds rugieux ou bosselés:

Ils peuvent retenir et transporter des matieres qui provoqueront des taches ou des rayures sur la table.

• Centrer votre réseau sur la zone de cuisson.

Utiliser un écipient de taille adaptée Le diamètre du fond doit être égal ou supérieur au diamètre de la zone sérigraphie

Ces défauts qui n'entrainment pas un non fonctionnement ou une inaptitude à l'utilisation, n'entre pas dans le cadre de la garantie.

• Ne pas poser des ustensiles en plastique sur la surface de cuisson lorsqu'elles sont encore chaude
• Ne pas ranger dans le meuble situé sous votre table de cuisson, vos produits d'ENTRETIEN OU INFLAMMBABLES.
• Ne pas laisser un récipient vide sur une zone de chauffe.
• Ne pas chauffez de boîte de conserve fermée, elle risque d'éclater, cette précaution est valable bien sur pour tout mode de cuisson.
• Ne pas laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur les zones de cuisson
• Ne pasmettre de casseroles sur votre cadre ou enjoliveur
• Ne pas nettoyer le cadre ou,enjoliveur avec une éponge abrasive ou produit abrasif

Votre table se nettoie facilement, pour vous aider voici quelques conseils :

TYPES DE SALISSURES	COMMENT PROCEDER	UTILISEZ
Légères	Bien détrempier la zone à nettoyer avec de l'eau chaude, puis essuyer.	Eponges sanitaires
Accumulation de salissures recuites	Bien détrempier la zone à nettoyer avec de l'eau chaude, utiliser un racloir spécial verre pour dégrossir, finir avec le coté gratoir d'une éponge sanitaire,puis essuyer.	Eponges sanitaires racloir spécial verre
Aureoles et traces de calcaire	- Appliquer du vinaigre d'alcool blanc chaud sur la salissure, laisser agir, essuyer avec un chiffon doux - Utiliser un produit du commerce	Pâte spécial verre vitrocéramique
Incrustations suite au débordements de sucres, aluminium, ou plastique fondu	- Appliquer sur la surface un produit spécial verre vitrocéramique, de préférence compteant du silicone (effet protecteur)	Produit spécial verre vitrocéramique

PRÉPARATIONS POWER		MAXI 15-14-13	TRES VIF 12-11-10	VIF 9-8-7	MOYEN 6-4	MIJOTAGE RECHAUFFAGE 4-3	TENIR AU CHAUD 2-1
SOUPES	BOUILLONS
	POTAGES ÉPais
POISSONS	COURT-BOUillon
	SURGELES
SAUCES	ÉPAISSE À BASE DE FARINE
	AU BEURRE AVEC OEUS
	(BEARNAISE, HOLLANDAISE)
LÉGUMES	ENDIVES, ÉPINARDS
	LEGUMES SECS,
	POMMES DE TERRE À L'EAU
	POMMES DE TERRE RISSOLÉES
	POMMES DE TERRE SAUTÉES
	DéCONGÉRATION DE LÉGUMES
VIANDES	VIANDES PEU ÉPAISSES
	STEAKS POÉLES
	GRILLADE (GRIL FONTE)
FRITURE	Frittes SURGEULES
	Frittes FRAICHES
VARIANTES	AUTO-CUISER					(DES LE CHUCHOTEMENT)
	COMPTES
	CREPES
	CREME ANGLAISE
	CHOCOLAT FONDU
	CONFITURES
	LAIT
	OÉUS SUR LE PLAT
	PATES
	PETITS POTS DE BÉBÉ (BAIN MARIE)
	RAGOUTS
	RIZ CROLE
	RIZ AU LAIT

cuisson douce

cuisson vivo

mettre les aliments

touche power(sur certain modele)

pour bouillir et friture

bouillir avec couvercle

…

bouillir ou frite
