MODE D'EMPLOI R-N803D YAMAHA
Les mises en garde énumérées ci-dessous sont destinées à prévenir les risques pour l'utilisateur et les tiers, à éviter les dommages matériels et à aider l'utilisateur à se servir de l'appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions.
Après avoir consulté ce manuel, conservez-le dans un endroit sur de façon à pouvoir vous y reporter facilement.
- Veillez à faire inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
- Yamaha ne peut être tenu responsable ni des dépréciations causées par une utilisation ou des modifications imp respectes de l'appareil.
- Ce produit est concu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.
AVERTISSEMENT
Ce contenu indique « un risque de blessures graves ou de mort ».
Alimentation/cordon d'alimentation
- Ne faites rien qui pourrait endommager le cordon d'alimentation.
- Ne le placez pas à proximé d'un radiateur.
- Évitez de le plier excessivement ou de le modifier.
- Evitez de l'efafler.
- Ne placez pas dessus d'objets lourds.
L'utilisation d'un cordon d'alimentation endommagé dont les fils sont exposés pourrait provoquer des chocs électriques ou un incendie.
- En case de risque d'impact de foudre à proximé de l'appareil, évitez de toucher la fiche d'alimentation. Le non-respect de cette consigne peut entraîner des chocs électriques.

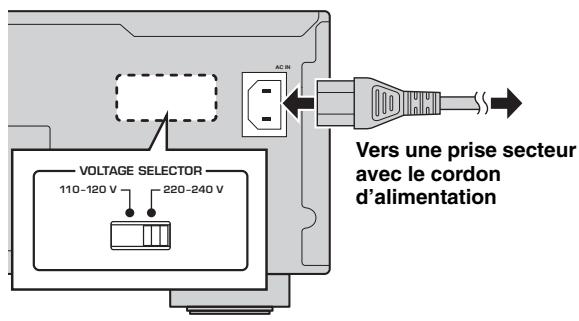

Assurez-vous d'utiliser l'appareil avec la tension d'alimentation appropriée, telle qu'imprimée sur l'unité. L'absence de raccordement à une prise secteur appropriée pourrait provoquer un incendie, des chocs électriques ou des dys fonctionnements.
- Veiliez à utiliser le cordon d'alimentation fourni. Par conséquent, évitez de recourir à des cordons d'alimentation fournis avec d'autres appareils. Le non-respect des consignes précédentes risque d'entrainer un incendie, des brûlures ou des dysfonctionnements.
- Vérifiez périodiquement l'etat de la prise électrique, dépoussièrez-la et nettoyez-la ennantain soit de retarder toutes les impuretés qui pourrait s'y accumuler. Le non-respect de cette consigne peut entrainer un incendie ou des chocs électriques.
- Lors de l'installation de l'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de probleme ou de dysfonctionnement, désactivé immédiatement l'interrupteur d'alimentation et retirez la fiche de la prise secteur. Meme lorsque l'interrupteur d'alimentation est en position désactivée, l'appareil n'est pas déconnecté de la source d'électricité tant que le cordon d'alimentation resté branché à la prise murale.
- Si vous entendez le tonnerre gronder ou suspectez l'imminence d'un éclair, mettez immidiatement l'appareil hors tension et débranchez la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entraîner un incendie ou des dysfonctionnements.
- Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps, assurez-vous de-retirer la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entraîner un incendie ou des dysfonctionnements.
Démontage interdit
- Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie, des chocs électriques, des blessures ou des dysfonctionnements. En cas d'anomalie, voirlez à faire inspector ou réparer l'appareil par le revendeur auprès duquel vous l'avez achété ou par un technicien Yamaha qualifié.
Avertissement relat à la présence d'eau
- N'exposez pas l'appareil à la pluie et ne l'utilisez pas pres d'une source d'eau ou dans un milieu humide. Ne déposez pas dessus des recipients (tels que les vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Toute infiltration de liquide tel que de l'eau à l'intérieur de l'appareil risque de provoquer un incendie, des chocs électriques ou des dysfonctionnements. Si un liquide, tel que de l'eau, pénétre à l'intérieur de l'appareil, mettez immédiatement hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite inspectorer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
- N'essayez jamais de-retirer ou d'insérer une fiche électrique avec les mains mouillées. Ne manipulez pas l'appareil en ayant les mains mouillées. Le non-respect de cette procédure risque d'entrainer des chocs électriques ou des dysfonctionnements.
Prévention contre les incendies
- Ne placez pas d'objets brûlants ou de flammes nues à proximité de l'appareil, au risque de provoquer un incendie.
Entretien et soins
- N'utilisez pas des aérosols ou des produits chimiques de type pulverisateur contenant des gaz combustibles pour le besoin de nettoyage et de lubrication. Le cas échéant, le gaz combustible s'accumule à l'intérieur du produit, ce qui pourrait provoquer une explosion ou un incendie.
Utilisation des piles
- Ne démontez pas la pile. Tout contact du contenu des piles avec les mains ou les yeux peut entraîner la cédité ou provoquer des brûlures chimiques.
- Ne jetez pas les piles au feu. Cela pourrait cause l'explosion des piles et provoquer un incendie ou des blessures.
- Evitez d'exposer les piles à une source de chaleur excessive, telle que les rayons directs du soleil ou du feu. Les piles pourrait explomer et provoquer un incendie ou des blessures.
- Ne tentez pas de recharger une pile non rechargeable. La charge risque de provquer une explosion ou une fuite de la pile, ce qui pourrait causer la cécité, des brûlures chimiques ou des blessures.
- En cas de fuite du liquide des piles, évitez tout contact avec ce liquide. En cas de contact avec les yeux, la bouche ou la peau, rincez-vous immédiatement à l'eau claire et consultez un médecin. Le liquide présente dans les piles est corrosif et peut provoquer la cécité ou des brûlures chimiques.
Appareil sans fil
- N'utilise pas cette unité à proximate d'appareils médicaux ou au sein d'installations Médicales. Les ondes radio transmises par l'unité peuvent affecter les apparciels électro-médicaux.
- N'utilisez pas cette unité lorsque vous vous trouvez à moins d'une distance de 15cm de personnes ayant un stimulator cardiaque ou un implant cardiaque déb fibrillatreur. Les ondes radio émanant de cette unité peuvent affecter le fonctionnement des équipements electro-médicaux tels que les stimulateurs cardiaques ou les défibrillateurs cardiaques.
En cas d'anomalie
-
Si l'un des problèmes suivants se produit, coupez immédiatement l'alimentation et retirez la fiche d'alimentation. Si l'appareil fonctionne sur piles, retirez-en toutes les piles. Si vous constatEZ l'une des anomalies décrites ci-après, désactiverimmediatement les amplificateurs et les récepteurs.
-
Le cordon/la fiche d'alimentation est endommagé(e).
-
Une odeur inhabituelle ou de la fumée se dégage de l'appareil.
-
Un corps étranger a pénétré à l'intérieur de l'appareil.
- Une brusque perte de son est survenue durant l'utilisation de l'appareil.
- L'appareil est fissure ou endommagé.
En continuant d'utiliser l'appareil dans ces conditions, vous risque de provoquer des chocs électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspector ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
Veillez à ne pas faire tomber l'appareil. Si vous suspecte que l'appareil a pu être endommage à la suite d'une chute ou d'un impact, coupez immeditaient l'alimentation et retirez la fiche de la prise secteur. Le non-respect de cette procédure risque d'entrainer des chocs électriques, un incende ou des dysfonctionnements. Faites immeditamente inspecter l'appareil par le revendeur auprès duquel vous l'avez achetié ou par un technicien Yamaha qualifié.
ATTENTION
Ce contenu indique « un risque de blessures »
Alimentation/cordon d'alimentation
- N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'insérer fermement. Le non-respect de cette consigne peut entrainer un incendie, des choses électriques ou des brûlures.
- Veiliez à toujours saisir la fiche elle-même, et non le cable, pour la retirer de l'appareil ou de la prise secteur. Si vous tirez sur le cordon, vous risquez de l'endommager et de provoquer des chocs électriques ou un incendie.
- Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation de l'appareil alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entraîner une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.
Installation
Le non-respect de ce qui précède risque d'entrainer une détention de chaleur à l'intérieur de l'appareil, susceptible de provoquer un incendie ou des dysfonctionnements. Veillez alaisser suffisamment d'espace libre autour de l'unité: au au au moins 30 cm sur le dessus, 20 cm sur les cots et 20 cm à l'arrière.
Assurez-vous que la face supérieure est orientée vers le haut. Le non-respect de cette consigne risque d'entrainer des dysfonctionnements ou la chute de l'appareil, ce qui provoquerait des blessures.
- Ne disposez pas l'appareil dans un emplacement où il pourrait entre en contact avec des gaz corrosifs ou de l'air à haute teneur en sel. Cela pourrait provoquer des dysfonctionnements.
- Évitez d'être à proximité de l'appareil lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de l'appareil pouvant entrainer des blessures, pensez à vous éloigner rapidement de l'appareil et à vous refugier dans un lieu surl.
- Avant de déplacer l'appareil, voirlez à désactiver l'interrupteur d'alimentation et à déconnecter tous les cables de connexion. Le non-respect de cette consigne peut entraîner l'endommagement des cables ou provoquer le trèbuchement et la chute de l'utilisateur, s'il s'agit de vous-même ou d'autres personnes.
- En cas de transport ou de déplacement de l'appareil, faites toujours faire appel à au moins deux personnes. Si vous essayez deSoulever l'appareil par yourselves, vous risquerez de vous faire mal au dos ou de vous blesser ou encore d'endommager l'appareil.
rte de capacité auditives
- N'utilisez pas l'appareil/les haut-parleurs ou le casque de manière prolongée à un niveau sonore trop élevé ou inconfortable pour l'oreille, au risque d'endommager irrémédiablement votre ouïe. Si vous constazé une baisse d'acuité auditive ou que vous entendez des sifflements, consultez un médecin.
- Avant de raccorder l'appareil à d'autres dispositifs, mettez toutes les unités concernées hors tension. Et, avant demettre tous les appareils sous/hors tension, vérifie que tous les niveaux de volume sont régles sur la position minimale. Le non-respect de ces mesures peut provoquer une perte d'acuité auditive, entraîner un risque d'électrocution ou endommager l'équipment.
- Lorsque vous mettez le système audio sous tension, allumez toujours l'apparil en DERNIER pour éviter d'endommager votre ouie et les haut-parleurs. Lors de la mise hors tension, vous doivent éteindre l'apparil en PREMIER pour la même raison. Le non-respect des consignes précédentes risque d'entrainer une déficience auditive ou d'endommager le casque.
Entretien
- Retirez la fiche d'alimentation de la prise secteur lors du nettoyage de l'appareil. Le non-respect de cette consigne peut entrainer des chocs électriques.
Précautions d'utilisation
- N'insérez pas de corps étranger, tel que du métal ou du papier, à l'intérieur des troughs de ventilation de l'appareil. Le non-respect de cette procédure risque d'entrainer un incendie, des chocs électriques ou des dysfonctionsnement. En cas de pénétration de corps étrangers à l'intérieur de l'appareil, coupez immidiatement l'alimentation et retirez la fiche d'alimentation de la prise secteur / puis mettez hors tension les amplificateurs et les récepteurs et faites inspectorer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
- Ne vous appuyez pas sur l'appareil et ne déposez pas dessus des objets lourds. Évitéz d'appliquer une force excessive en manipulant les touches, les selecteurs et les connecteurs. Le non-respect des consignes précédentes risque d'entrainer des blessures ou d'endommager l'appareil.
- Évitez de débrancher les cables connectés afin de ne pas causeur de blessures ou de dommages matériels qui pourrait résultat de la chute de l'appareil.
Utilisation des piles
- Veiliez à tousiers remplacer toutes les piles en même temps. Ne mélangez jamais piles neuves et piles usages. L'utilisation simultanée de piles neuves et ancienues pourrait provoquer un incendie, des brûlures ou l' apparition de flammes dues à d'éventuelles fuites du liquide des piles.
- N'utilise pas non plus en même temps divers types de piles, comme par exemple, des piles alcalines et des piles au mangané, ou des piles de marques différentes, ou encore différents types de piles d'un même fabricant. Cela pourrait entraîner un incendie, des brûlures ou l' apparition de flammes provoquées par uneuite du liquide des piles.
- Conserve les piles hors de portée des enfants. Un enfant pourrait avaler une pile accidentellement. Le non-respect de cette consigne risque de provoquer l' apparition de flammes provoquées par uneuite du liquide des piles.
- Ne conservez pas les piles dans une poche ou un sac contenant des pieces en métal et évitez de transporter ou de stocker des piles avec des éléments métalliques. Cela pourrait court-circuiter les piles, les faire exploser ou déverser leur liquide et provoquer un incendie ou des blessures.
- Veiliez à respecter la polarité (+/−) lors de la mise en place des piles. Le non-respect de ces instructions risque de provoquer un incendie, des brûlures ou l' apparition de flammes en raison d'uneuite du liquide des piles.
Lorsque les piles sont déchargeés ou que vous n'utilise pas l'appareil pendant une longue période, retirez les piles de la télécommande pour évierter toute fuite du liquide des piles.
- Avant de procéder au stockage ou à la mise au rebut des piles, veillez à isoler la zone des bornes en appliquant dessus un ruban adhésif ou tout autre type de protection. Si vous mélangez les piles à d'autres piles ou à des objets metalliques, vous risquez de provoquer un incédie, des brûlures ou l' apparition de flammes dues à la fuite du liquide des piles.
Attention
Ne touchez pas la surface indiquée par cette étiquette.
La surface peut chauffer durant l'utilisation.
Avis
Indique des points qui doivent être observés pour éviter un dysfonctionnement ou endommagement du produit et une perte des données, ainsi que pour protégger l'environnement.
Alimentation
- Si vous prévoyez de ne pas utiliser l'unité pendant une longue période, assurez-vous de-retirer le cordon d'alimentation de la prise secteur. Meme lorsque le commutateur (Veille/Marche) a eté désactivé, une faible quantité d'électricité circule toujours dans l'unité.
Installation
- N'utilise pas l'apparéil à proximé d'autres équipementslectroniques, tels qu'un télévisueur, une radio ou un téléphone mobile. Le non-respect de cette précaution pourrait entraîner laproduction de bruit sur cette unité, le télévisueur ou la radio.
- N'utilisez pas l'appareil dans un emplacement exposé à la lumière directe du soleil (à l'intérieur d'un vehicule), à une température très élevée (à proximité d'un apparil de chauffage) ou très basse, à un dépôt de poussière excessif ou à de fortes vibrations. Le non-respect de cette précaution pourrait entraîner la déformation du panneau de l'unité, le dysfonctionnement de ses composants internes ou l'instabilité de son fonctionnement.
- Installee l'appareil aussi loin que possible de tout autre équipement électronique. Les signaux numériques de cette unité pouraient causer des interférences avec d'autres apparheils électroniques.
- Si vous utilisez la fonction sans fil, évitez d'installer cet apparéil à proximé de parois métalliques ou de bureaux en métal, de fours à micro-ondes ou d'autres dispositifs sans fil.
Raccordements
- En cas de connexion d'unités externes, assurez-vous de dire attentivement le mode d'emploi de l'appareil concerné et reliez-le conformément aux instructions fournies. La non conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.
- Ne connectez pas l'appareil à des unités industrielles. Les normes des interfaces audio numériques varient selon les catégories d'usages (grand public ou industriels). Cet appeareil a été concu pour une connexion à une interface audio numérique destinée aux consommateurs. Toute connexion à une interface audio numérique à usage industririel risque non seulement de provoquer le dysfonctionnement de l'appareil mais peut aussi endommager les haut-parleurs.
Manipulation
- Ne placez pas de produits en vinyle, en plastique ou en caoutchou sur l'appareil. Le non-respect de cette précaution pourrait decolorer ou déformer son panneau.
- Si la température ambiente change radicalement ( comme pendant le transport de l'unité ou dans des conditions de surchauffe ou de refroidissement rapides) et que de la condensation se forme dans l'unité, laissez l'apparil hors tension pendant plusieurs heures jusqu'à ce qu'il soit complètement sec avant de le réutiliser. L'utilisation de l'apparil en cas de formation de condensation peut entrainer son dysfonctionnement.
Entretien
- Utilisez un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits chimiques tels que de la benzène ou du diluant, de produits d'entretien ou de chiffons de lavage chimique peut causeir la décoloration ou la déformation de l'appareil.
Piles
- Veillez à mesure au rebut les piles usages lors la réglementation locale en vigueur.
Indique des informations relatives à l'utilisation de ce produit.
À propos du contentu de ce manuel
- Les illustrations et les captures d'écran figurant dans ce manuel servent uniquement à expliciter les instructions.
- Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
- Les logiciels sont susceptibles d'être modifiés et mis à jour sans averissement préalable.
- Les informations reprises par l'icone « ÂVERTISSEMENT » sont des précautions qui doivent empirativement être observées pour évider de graves blessures ou un décès.
- Les informations repertoires par l'icone « ◆ ATTENTION » sont des précautions qui doivent empirativement être observées pour évider des blessures.
- Les informations sous les rubriques « Avis » indiquent des points qui doivent être observés pour évider un dysfonctionnement ou un endommagement du produit et la perte de données.
- Le contenu des rubriques « Note » fournit des informations complémentaires.
- Dans ce manuel, le terme « iPhone » désigné à la fois un « iPod touch », un « iPhone » et un « iPad». (« iPod » désigné un « iPod touch », « iPhone » et « iPad », sauf indication contraire.)
- Les saisies d'écran des menus illustrées à titre d'exemple dans ce mode d'emploi proviennent de la version anglaise.
Table des matières
INTRODUCTION
Fonctions de cet apparéil 2
Sources pouvant etres lues par cet appeareil 2
Accessoires fournis 3
Commandes et fonctions 4

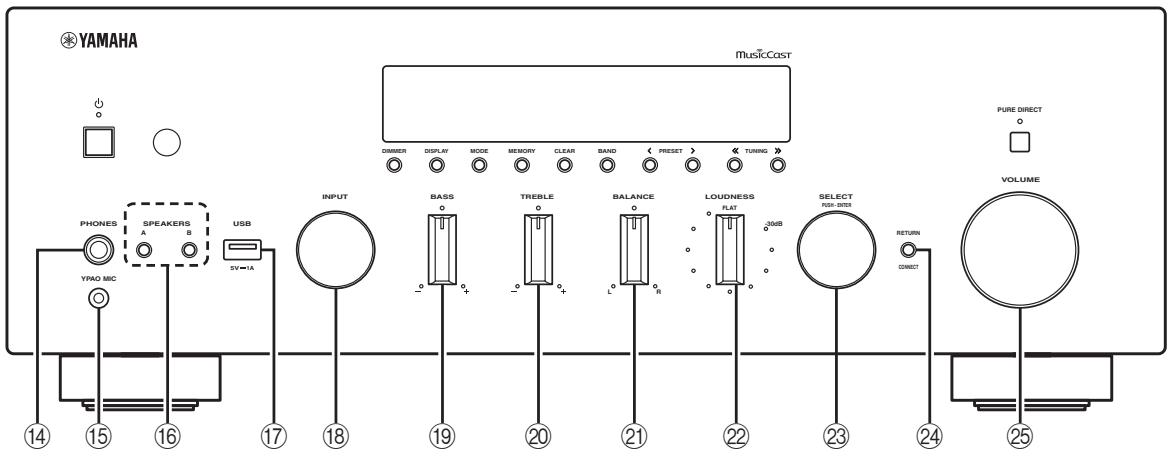

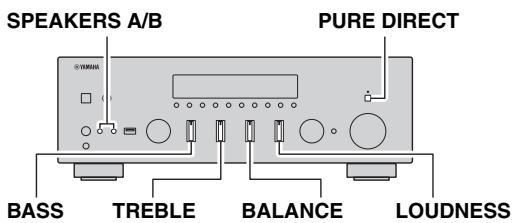

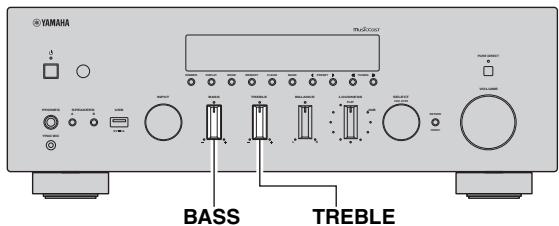

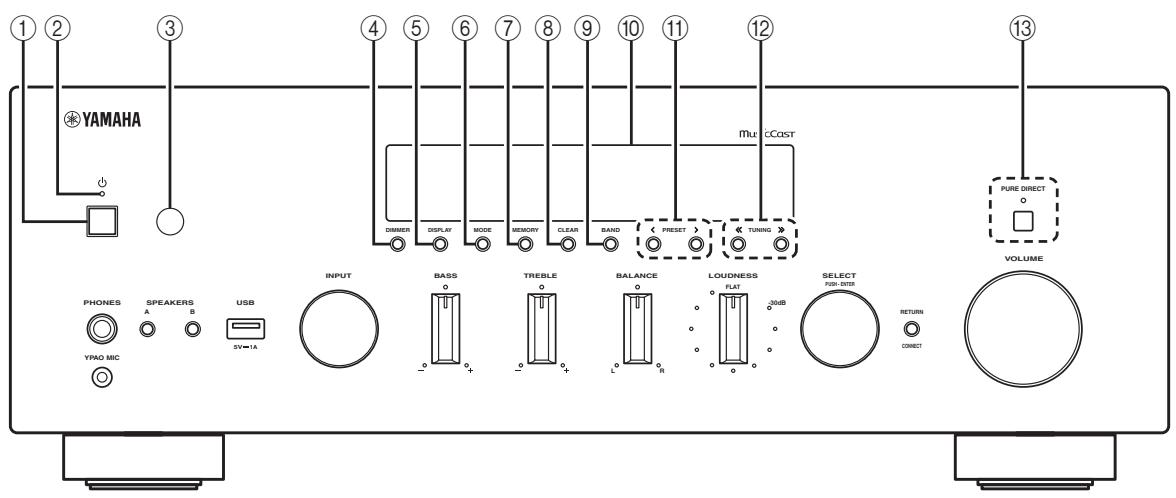

Panneau avant 4

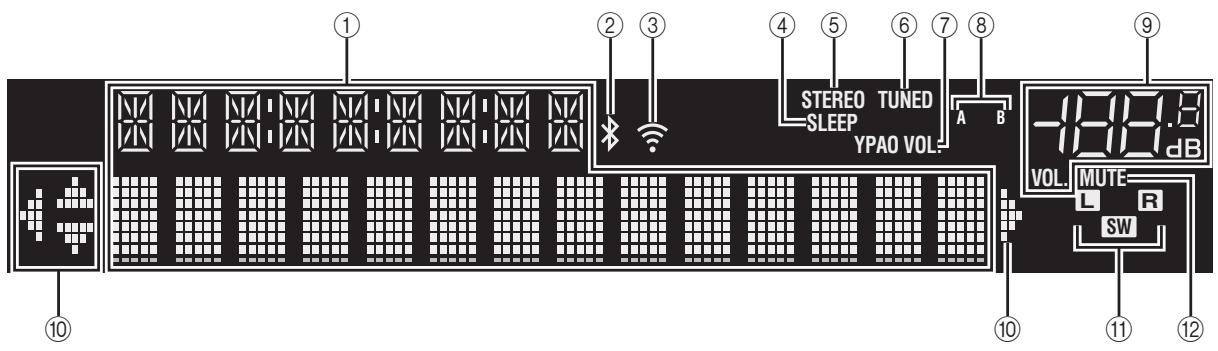

Afficheur de la face avant 6

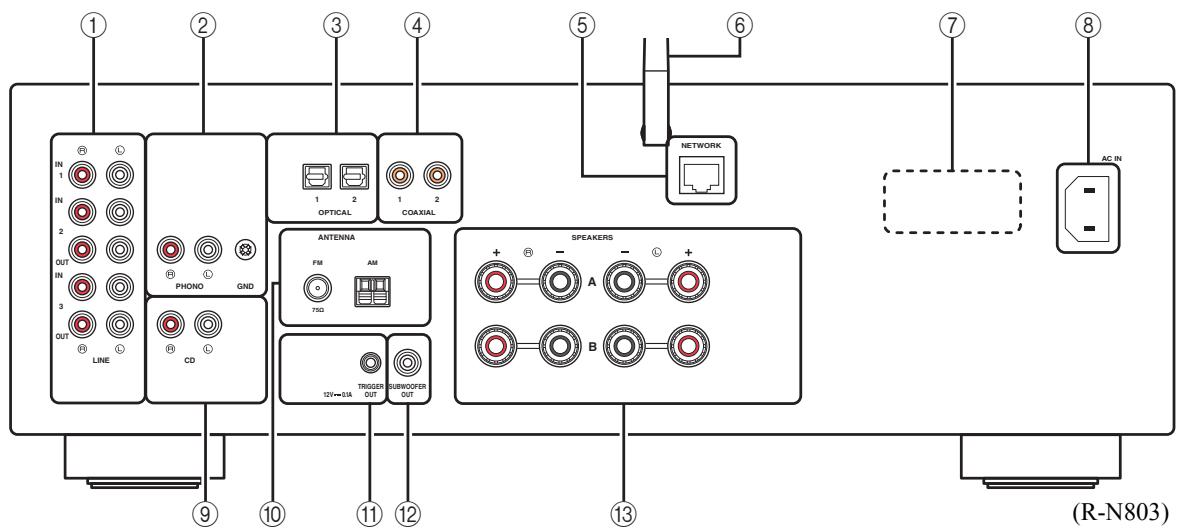

Panneau arriere 7

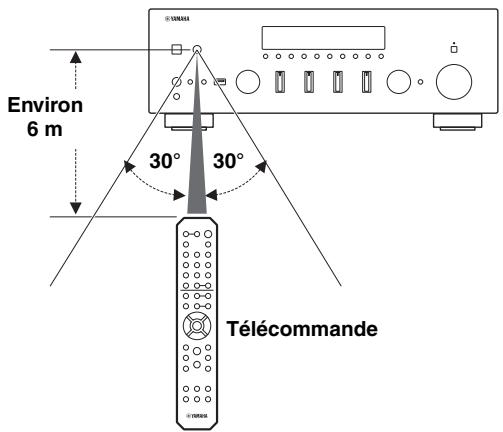

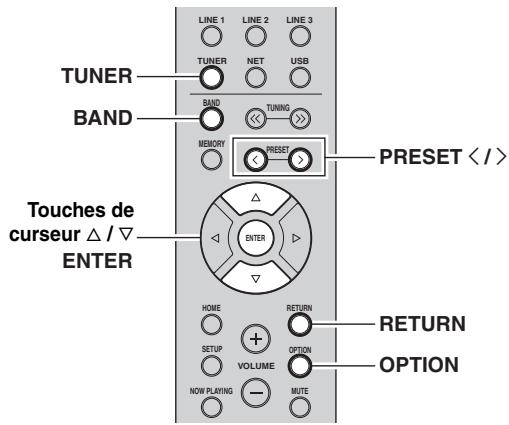

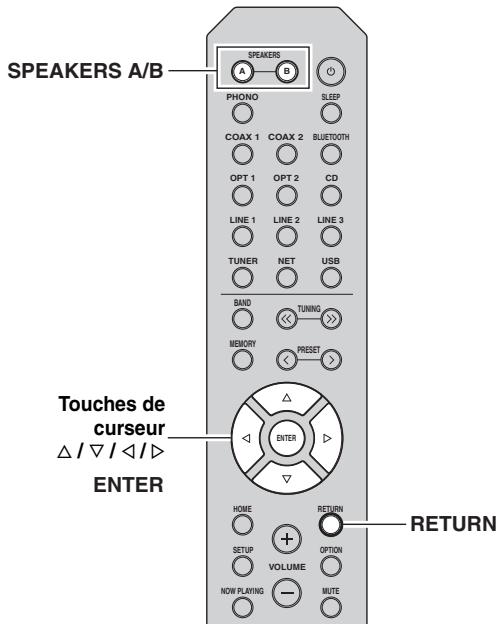

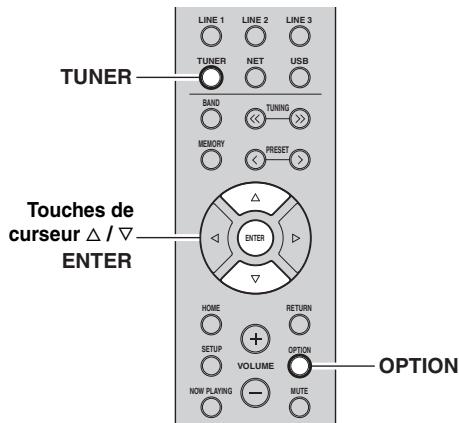

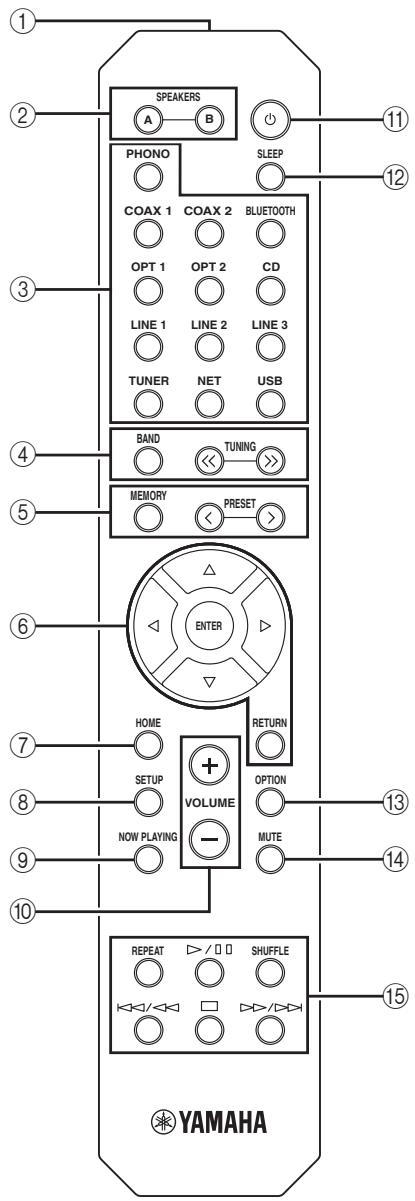

Télécommande 8
PREPARATION
Raccordements 10

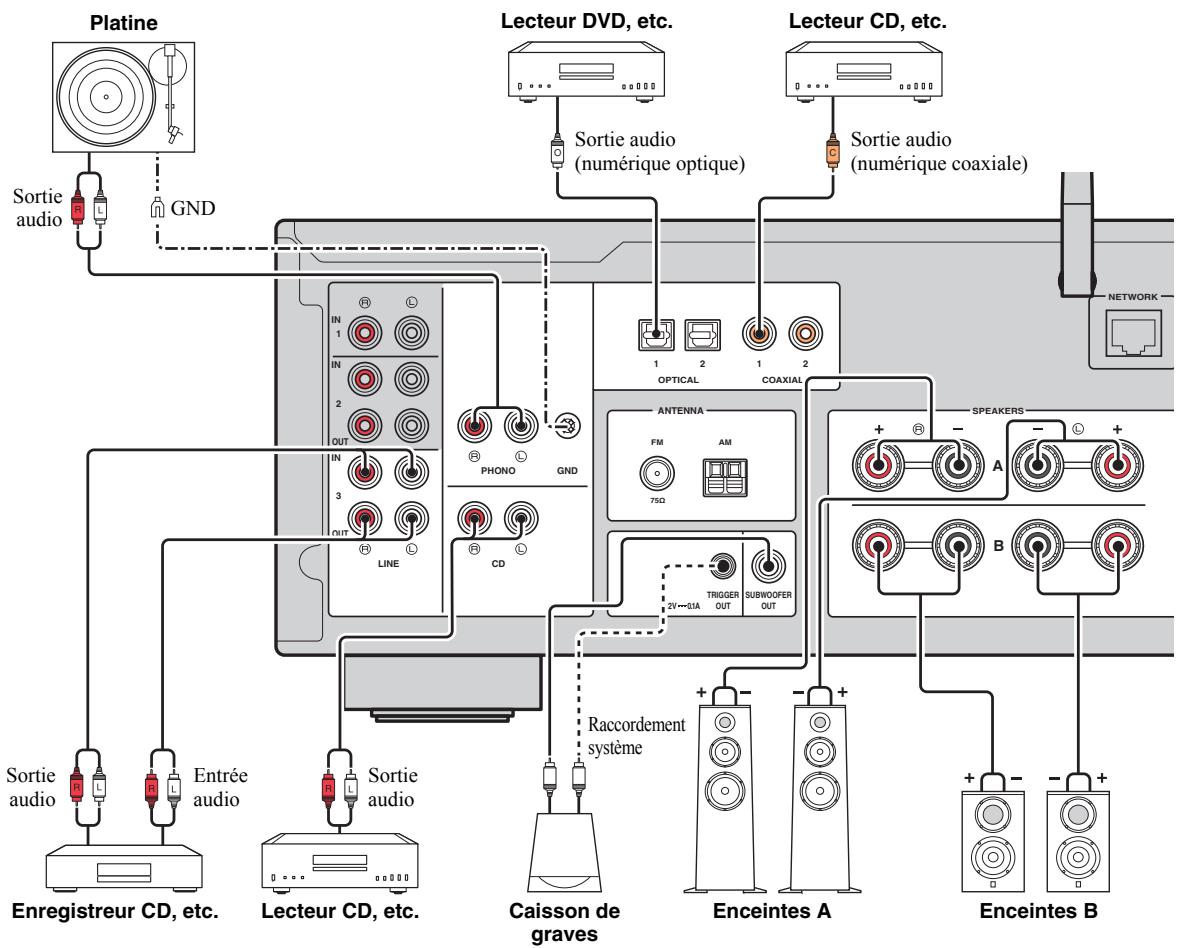

Raccordement d'appareils audio. 10

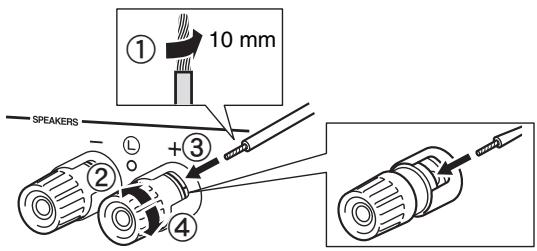

Raccordement des enceintes 11

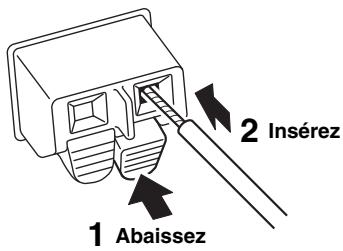

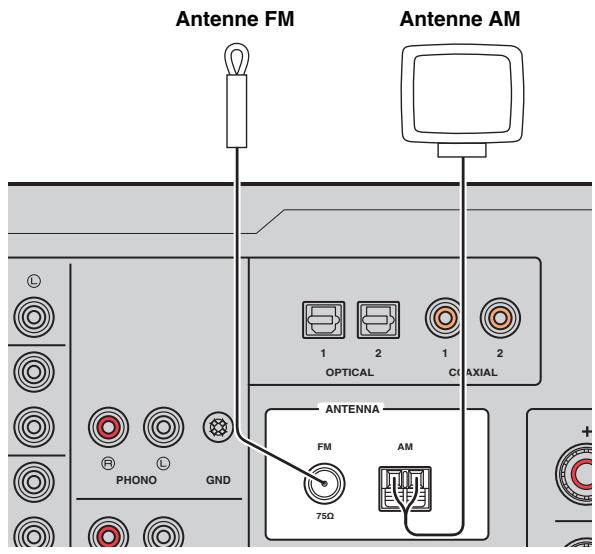

Raccordement des antennes FM/AM (R-N803) 13

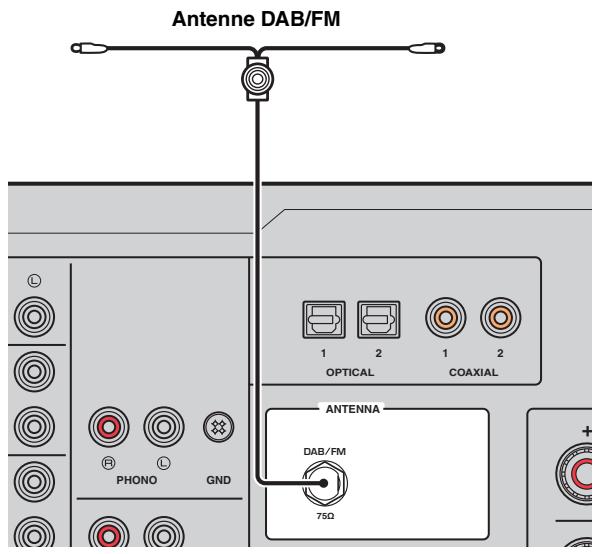

Raccordement de l'antenne DAB/FM (R-N803D).... 13
Raccordement du cable de reseau 14
Preparation d'une antennes sans fil 14
Raccordement du cordon d'alimentation 14
Mise sous tension de l'unité 14
Raccordement à un réseau. 15

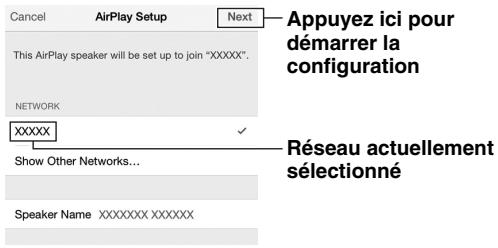

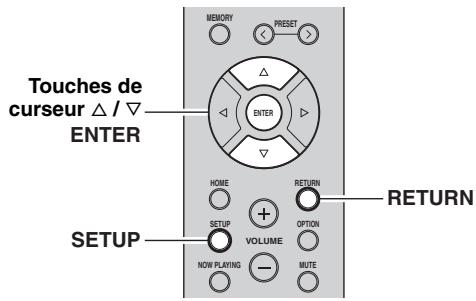

Réglage de partage de l'appareil iOS 16
Configuration via bouton WPS du routeur 17

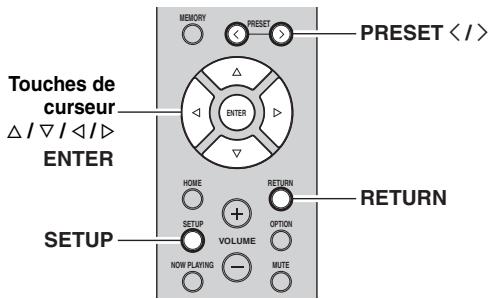

Réglage manuel de connexion au réseau sans fil. 18
Connexion directe de 1'unité à un apparéil mobile (Wireless Direct) 19

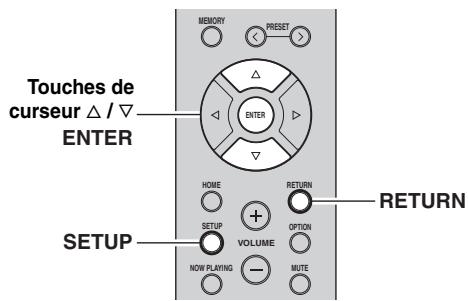

Vérification du statut de connexion réseau 20
Configuration de MusicCast 20
OPERATIONS DE BASE
Lecture 22

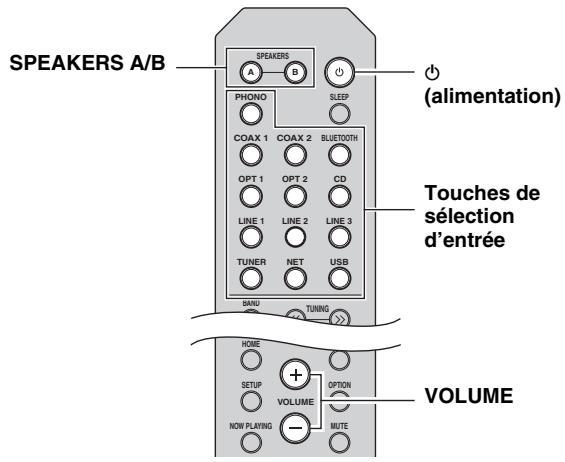

Lecture d'une source 22

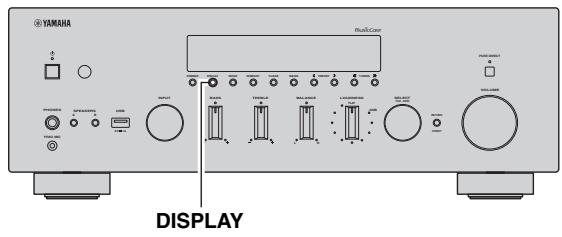

Changement des informations presentees sur l'afficheur de la face avant 22

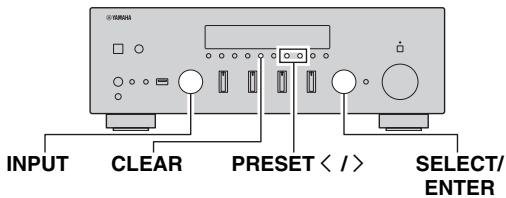

Opérations via le panneau avant 23

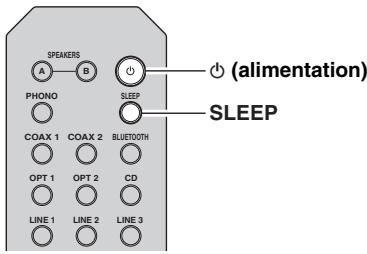

Utilisation de la minuterie de veille 24
Écoute d'émissions FM/AM 25

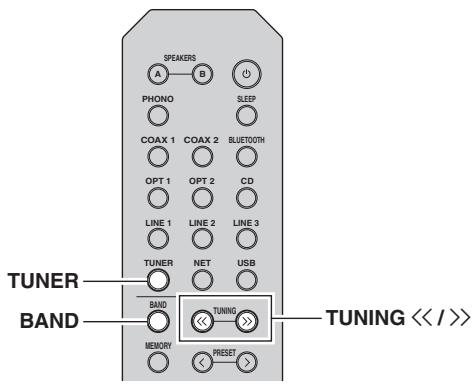

Syntonisation FM/AM 25

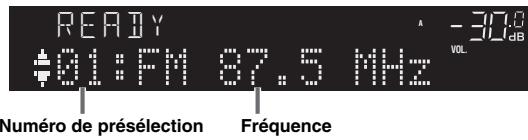

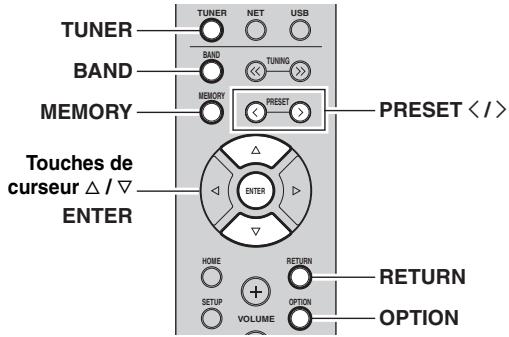

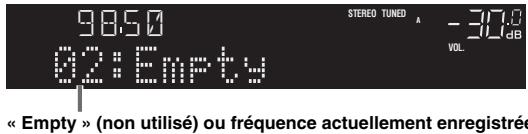

Mémorisation de vos radios favorites (présections) 25

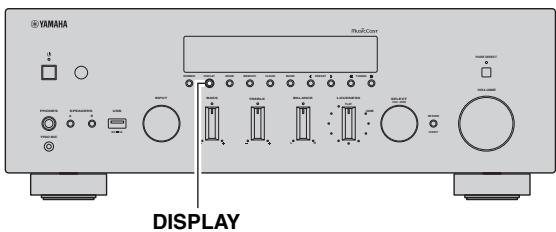

Réception de données Radio Data System (seulement les modèles pour le Royaume-Uni et pour l'Europe) 28
Écouter la radio DAB (R-N803D) 29
Preparer la symtonisation DAB 29

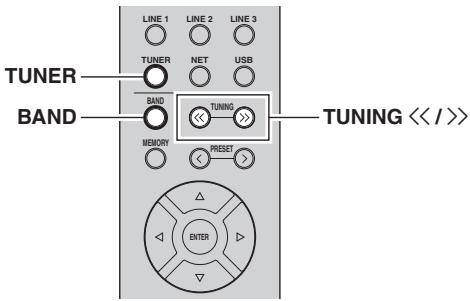

Selectionner une station radio DAB 29
Utilisation de la fonction de préselection 30

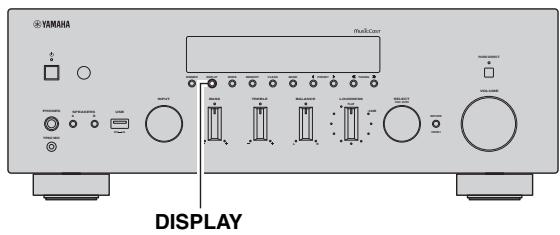

Afficher les informations DAB 31

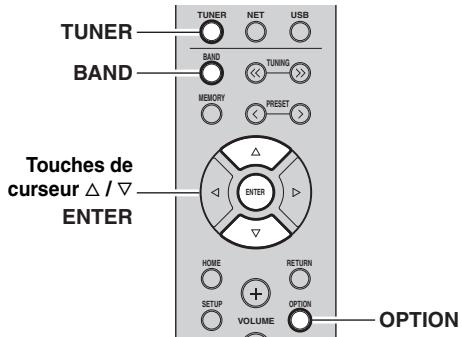

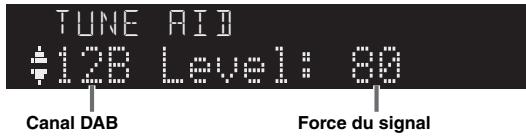

Vérifier la force du signal de chaque canal DAB...... 31
Lecture de musique via Bluetooth 32
Raccordement d'un dispositif Bluetooth (jumelage)... 32

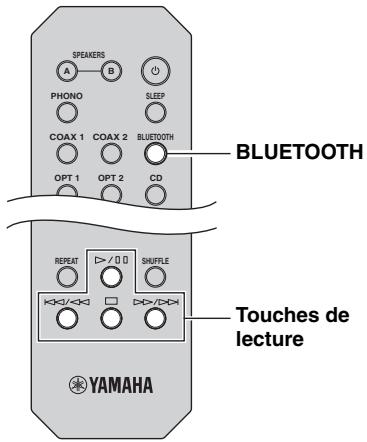

Lecture de contenus sur dispositifs Bluetooth 32
Déconnecter une connexion Bluetooth 33

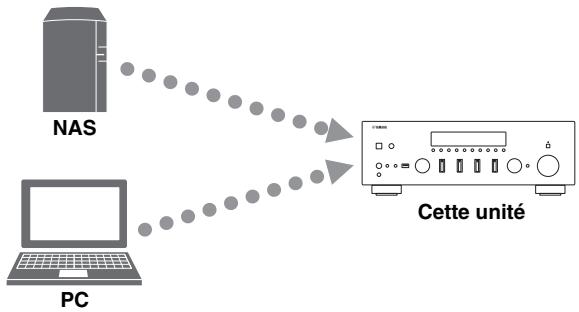

Lecture de musique stockée sur des serveurs multimédias (PC/NAS). 34

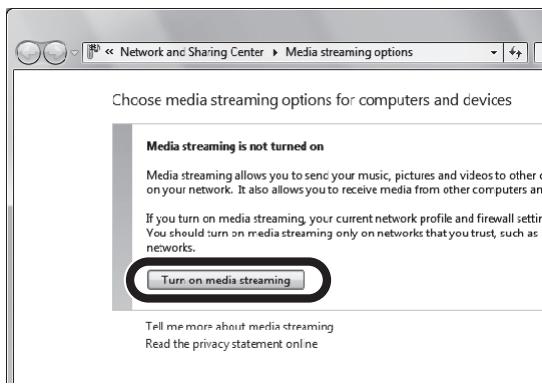

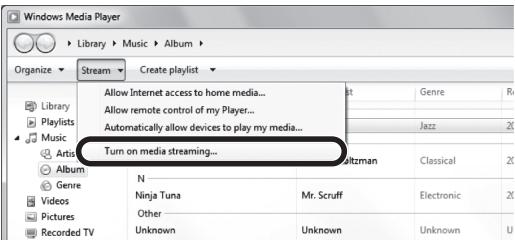

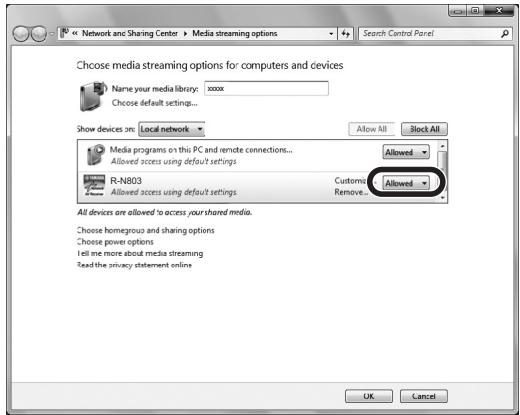

Configuration du partage de support des fichiers de musique 34
Lecture de musique sur PC 35
Écoute de la radio Internet 37

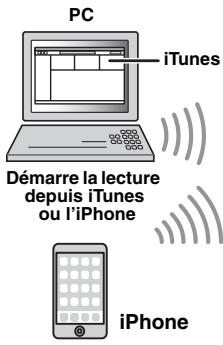

Lecture de musique issue d'iTunes ou d'un iPhone via un réseau (AirPlay) 38
Lecture de contenus musicaux d'iPhone ou d'uniTunes 38

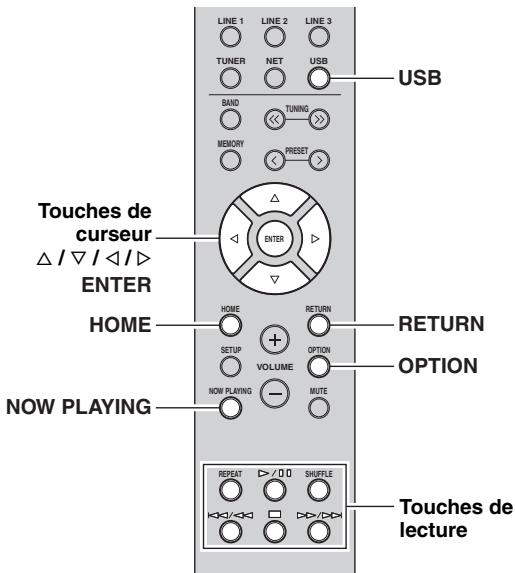

Lecture de musique stockée sur un dispositif de stockage USB 39

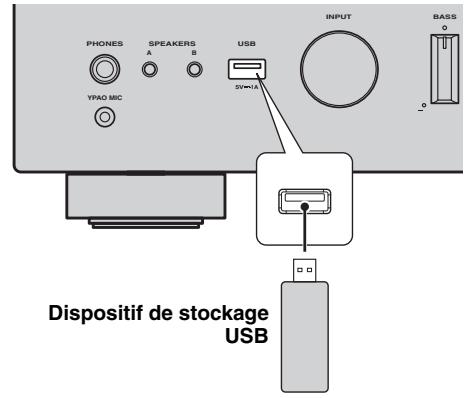

Raccordement d'un dispositif de stockage USB 39
Lecture du content du dispositif de stockage USB.... 39

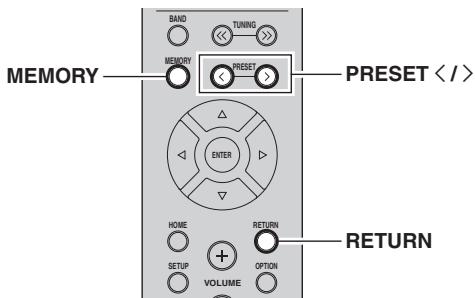

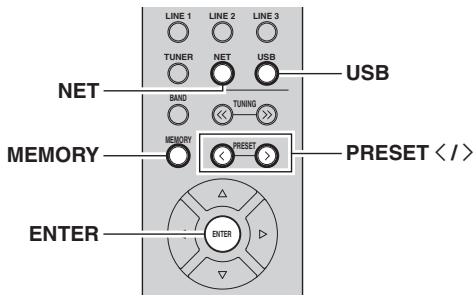

Mémorisation du morceau/de la station en cours d'écoute (fonction Preset). 41

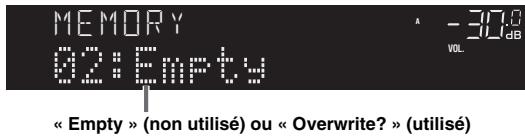

Mémorisation d'un morceau ou d'une station 41
Rappel d'un morceau/d'une station méorisé 41

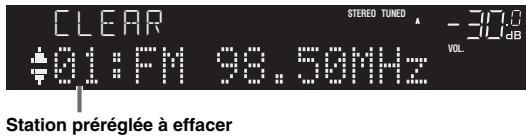

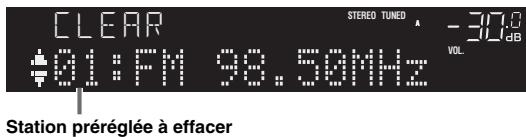

Supprimer une presélection 41
OPÉRATIONS AVANCEES

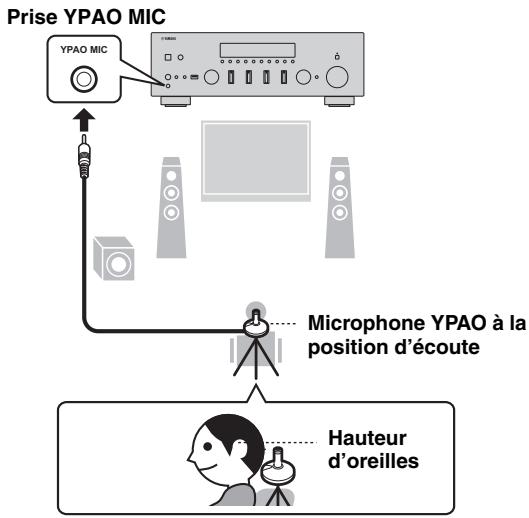

Optimisation automatique des réglages d'enceintes (YPAO) 42
Messages d'erreur 44
Messages d'ajretissement 45

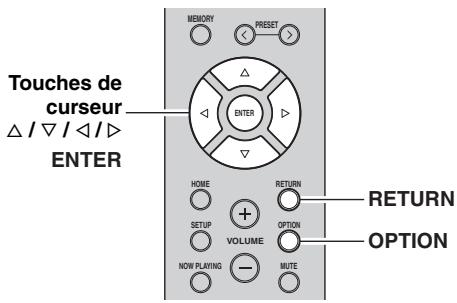

Configuration de réglages de lecture distincts pour différentes sources de lecture
(menu Option). 46
Éléments du menu Option 46

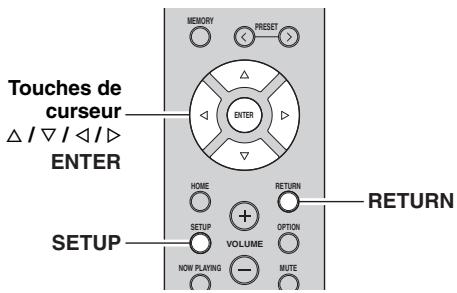

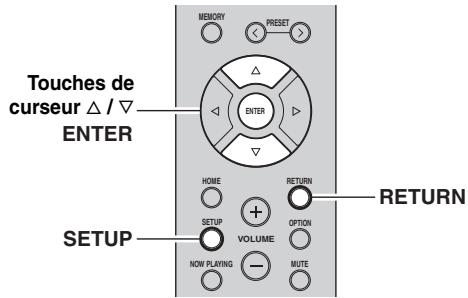

Configuration des diverses fonctions (menu Setup). 47
Éléments du menu Setup 48
Network (Réseau) 48
Bluetooth 50
YPAO 50
Volume 50
AutoPowerStdby (Auto Power Standby, Veille Automatique) 51
ECO Mode 51

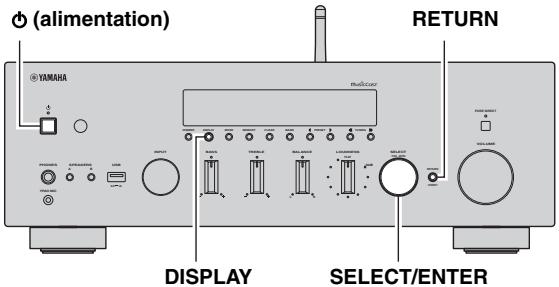

Configuration des paramètres du système (menu ADVANCED SETUP)............52
Éléments du menu ADVANCED SETUP 52
Vérification de la version du microprogramme (VERSION) 52
Modification du réglage d'impédance des enceintes (SP IMP.). 52
Selection de l'ID de télécommande (REMOTE ID).... 52
Réglage du pas de fréquence de syntonisation (TU)... 53
Restauration des réglages par défaut (INIT) 53
Mise à jour du microprogramme (UPDATE) 53
Mise à jour du microprogramme de l'unité via
le réseau. 54
Guide de dépannage. 55
Signalement d'erreurs sur l'afficheur de la face avant 61
Appareils et formats de fichiers compatibles. 62
Appareils compatibles 62
Formats de fichiers pris en charge 62
Marques commerciales 63
Ca characteristiques techniques 64
Index 66
Fonctions de cet apparéil

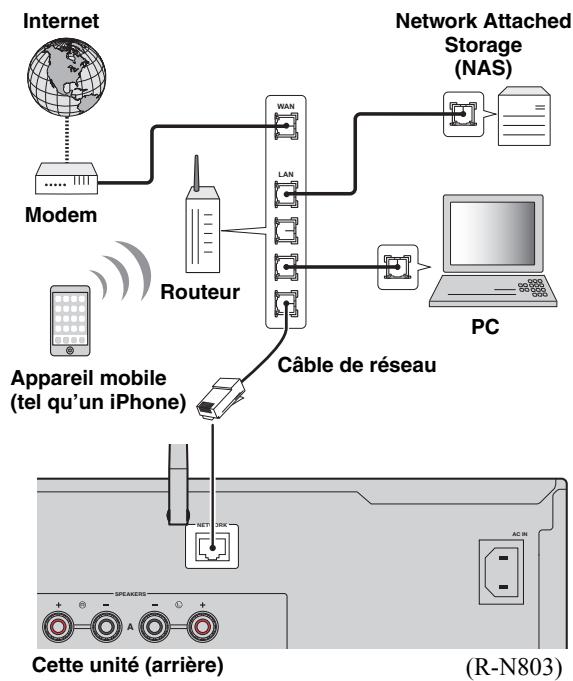

Ce récepteur réseau est compatible avec des sources réseau telles qu'une passerelle multimédia et des apparciels mobiles. Il permet la restitution de sources audio telles qu'un lecteur de CD ou la radio, mais aussi de dispositifs Bluetooth et de services de diffusion en réseau.

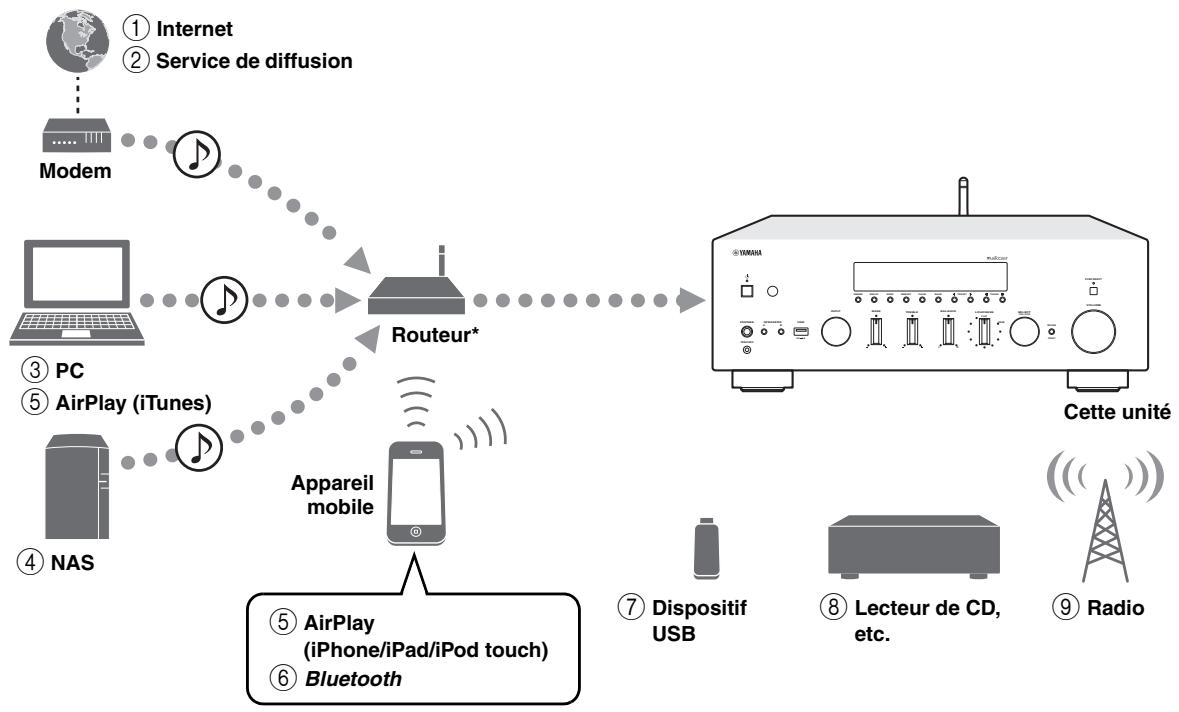

Sources pouvant etres lues par cet apparéil
* Il vous faut un routeur Wi-Fi (point d'accès) en vente dans le commerce pour utiliser un apparéil mobile.
① Écoute de la radio Internet (p. 37)
② Écoute d'un service de diffusion (voyez le supplément pour chaque service)
③ Lecture de fichiers de musique stockés sur voitre PC (p. 34)
(4) Lecture de fichiers de musique stockés sur votre NAS (p. 34)
⑤ Lecture de fichiers de musique stockés sur voitre iPod/iTunes avec AirPlay (p. 38)
⑥ Lecture de contenus audio stockés sur dispositifs Bluetooth (p. 32)
⑦ Lecture de fichiers de musique stockés sur voitré dispositif USB (p. 39)
⑧ Ecoute d'un dispositif externe (p. 10)
⑨ Écoute de la radio (p. 25, 29)
Note
Pour plus de détails concernant le raccordement des périphériques externes, reportez-vous à la section « Raccordements » (p. 10).
Accessoires fournis
Vérifiez que les accessoires suivants sont fournis avec le produit.
Télécommande

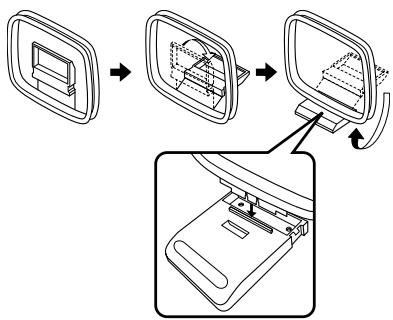

Antenne AM (R-N803)
Antenne FM (R-N803)
- L'un des éléments ci-dessus est fourni selon la région où a été acheté l'appareil.

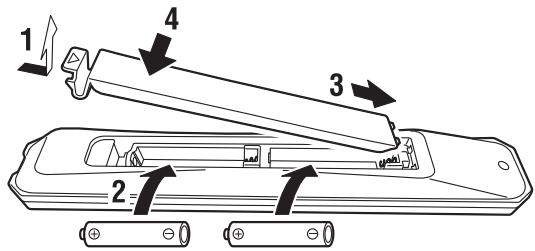

Piles (x2) (AA, R6, UM-3)
Microphone YPAO
Cordon d'alimentation
- Le type de cordon d'alimentation fourni varie selon la région où l'unité est commercialisée.
Mode d'emploi du R-N803/R-N803D CD-ROM (modèle pour l'Europe)
Mode d'emploi du R-N803/R-N803D (sauf modulo pour l'Europe)
Guide de démarrage
rapide du R-N803D
(modèle pour l'Europe)
Panneau avant
① (alimentation)
Met l'unité sous/hors tension.
② Témoin d'alimentation
Fortement éclairé : alimentation activée
Faiblement éclaire : mode veille
Éteint : alimentation coupée
Note
Quand vous ne comptez pas utiliser l'unité pendant une période prolongée, veiliez à la débrancher de la prise de courant. Cette unité consomme une quantité minimale d'électricité même en mode veille.
③ Câpteur de télécommande
Il recoit les signaux émis par la télécommande.
④ DIMMER
Règle l'éclairage de l'afficheur de la face avant.
Choisissez parmi 5 niveaux d'éclairage en appuyant sur ce bouton de façon répétée.
⑤ DISPLAY
Sélectionne les informations représentées sur l'afficheur de la face avant (p. 22).

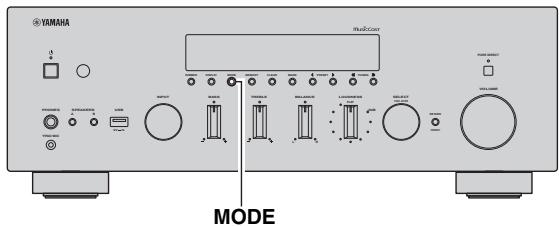

⑥ MODE
Règle le mode de réception de la bande FM sur stériso automatique ou mono (p. 25).
(7) MEMORY
Mémorise la station radio actuelle sous forme d'une préselection lorsque la source d'entrée TUNER est seLECTIONnée (p. 25, 30).
Mémorise le morceau en cours de restitution ou la station de diffusion actuelle sous forme d'une préselection quand la source d'entrée NET ou USB est selectionnée (p. 41).
(8) CLEAR
Supprime une station présélectionnée quand la source d'entrée TUNER est scélectionnée (p. 27, 30).
Supprime un morceau mémorisé ou une station de diffusion préselectionnée quand la source d'entrée NET ou USB est selectionnée (p. 41).
BAND
Règle la bande du symponiseur quand la source d'entrée TUNER est sélectionnée. (p. 25, 29)
10 Afficheur de la face avant
Indique des informations sur l'etat opérationnel de l'unité (p. 6).
11 PRESET /
Rappelle une station radio présélectionnée (p. 27, 30) ou un morceau/une station de diffusion (p. 41).
TUNING /
Règle la fréquence de syntonisation (p. 25) ou besoin une station radio DAB (p. 29) quand la source d'entrée TUNER est sélectionnée.
PURE DIRECT et témoin
Cette fonction permet d'éçouter une source avec une pureté de son optimale (p. 23). Le témoin au-dessus du bouton s'allume et l'afficheur de la face avant s'étéint quand vous activez cette fonction.
14 Prise PHONES
Devie le son vers votre casque en vue d'une écoute individuelle.
(15) Prise YPAO MIC
Permet de connecter le microphone YPAO fourni (p. 42).
16 SPEAKERS A/B
Active ou désactive le jeu d'enceintes raccordées aux bornes SPEAKERS A et/ou SPEAKERS B situées sur le panneau arrêté à chaque pression sur le bouton correspondant.
17 Prise USB
Pour le raccordement d'un dispositif de stockage USB (p. 39).
Sélectionne la source d'entrée que vous souhaitez écouter.
19 Commande BASS
Augmente ou réduit la réponse dans les basses fréquences. La position centrale produit une réponse plate (p. 23).
20 Commande TREBLE
Augmente ou réduit la réponse dans les haute fréquences. La position centrale produit une réponse plate (p. 23).

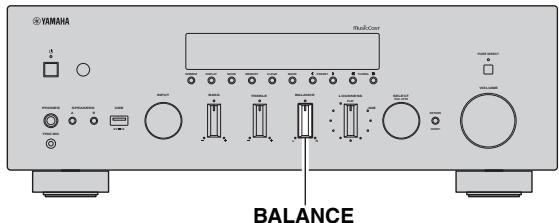

21 Commande BALANCE
Équilibre le son produit par les enceintes gauche et droite afin de compenser le déséquilibre sonore provoqué par l'emplacement des enceintes ou la configuration de la piece d'écoute (p. 23).

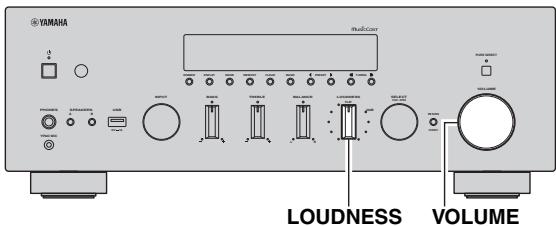

2 Commande LOUDNESS
Permet de conserver la plage sonore intégrale à tout volume (p. 24).
Note
La commande LOUDNESS ne fonctionne pas quand la fonction YPAO Volume (p. 50) est activée.
23 SELECT/ENTER
Tournez la molette pour désir une valeur numérique ou un réglage et appuyez dessus pour confirmer votre sélection.
24 RETURN
Retourne au contenu précédent de l'afficheur de la face avant.
CONNECT
Permet de mémoriser cette unité sur le réseau MusicCast (p. 20).
25 Commande VOLUME
Augmente ou réduit le niveau sonore.
Afficheur de la face avant
Note
- La première fois que vous mettez l'unité sous tension (ou après son initiaisation), « WAC » apparait sur l'afficheur de la face avant et l'unité recherche automatiquement un dispositif iOS. Pour en savoir plus sur les dispositifs iOS et la connexion réseau, voyage « Réglage de partage de l'appareil iOS » (p. 16).
- Vous pouvez changer la luminosité de l'affichage de la face avant en appuyant sur DIMMER sur le panneau avant (p. 4).
Affiche le statut actuel (nom d'entrée, par exemple).
Vouspouvezchangerglesinformationsafficheesen appuyant sur DISPLAY en face avant (p.22).
② Témoin Bluetooth
S'allume lorsquel'unité est raccordée à un dispositif Bluetooth.
③ Témoin d'intensité du signal
S'allume lorsque l'unité est raccordée à un réseau sans fil ou fonctionne comme point d'accès. Le tímoin de statut permet de vérifier l'intensité du signal du réseau sans fil.
(4) Témoin SLEEP
S'allume lorsque la minuterie de mise hors service est activée (p. 24).
⑤ Témoin STEREO
S'allume lorsquel'unité reçoit un signal stéreo provenant d'une radio FM.
(6) Témoin TUNED
S'allume lorsque l'unité recoit un signal provenant d'une station de radio FM/AM.
⑦ Témoin YPAO VOL.
S'allume lorsque la fonction YPAO Volume (p. 50) est activée.
La fonction YPAO Volume est automatiquement activée après l'exécution de YPAO.
Témoins A/B
« A » s'allume lorsque la sortie enceinte SPEAKERS A est activée, et « B » s'allume lorsque celle de SPEAKERS B est activée.
⑨ Témoin de volume
Indique le volume actuel.
Témoins de curses
Indiquent les touches de curseur de la télécommande actuellément opérationnelles.
⑪ Témoins d'enceinte
Indiquent les enceintes reproduisant les signaux durant la mesure YPAO.
Enceinte avant (G)
Enceinte avant (D)
SW Caisson de graves
② Témoin MUTE
Clignote lorsque le son est mis en sourdine.
① Prises LINE 1-3
Pour le raccordement à des composants audio analogiques (p. 10).
(2) Prises PHONO
Pour le raccordement à une platine (p. 10).
(3) Prises OPTICAL 1/2
Pour le raccordement à des composants audio dotés d'une sortie numérique optique (p. 10).
(4) Prises COAXIAL 1/2
Pour le raccordement à des composants audio dotés d'une sortie numérique coaxiale (p. 10).
⑤ Prise NETWORK
Pour le raccordement à un réseau via un cable de réseau (p. 14).
Antenne sans fil
Pour le raccordement à un périphérique de réseau sans fil (p. 14).
⑦ VOLTAGE SELECTOR
(Modèlesgénéraux uniquement)
Réglez ce sélecteur sur la position correspondant à la tension du courant dans votre région (p. 14).
⑧ Prise AC IN
Pour le raccordement du cordon d'alimentation fourni (p. 14).
(9) Prises CD
Pour le raccordement à un lecteur CD, etc. (p. 10).
10 Bornes ANTENNA
Pour le raccordement à des antennes radio (p. 13).
(1) Prises TRIGGER OUT
Pour le raccordement à un caisson de graves prénant en charge la fonction Trigger (p. 10).
Pour le raccordement à un caisson de graves avec amplificateur intégré (p. 10).
⑬ Bornes SPEAKERS
Pour le raccordement à des enceintes (p. 10).
① Émetteur de signal infrarouge
Envoie des signaux infrarouges.
② SPEAKERS A/B
Active ou déactive le jeu d'enceintes raccordées aux bornes SPEAKERS A et/ou SPEAKERS B situées sur le panneau arrêté de l'unité à chaque pression sur la touche correspondante.
③ Touches de seLECTION d'entrée
Sélectionnez une source d'entrée pour la lecture.
PHONO Prises PHONO
COAX 1/2 Prises COAXIAL 1/2
BLUETOOTH Connexion Bluetooth
OPT 1/2 Prises OPTICAL 1/2
CD Prises CD
LINE 1-3 Prises LINE 1-3
TUNER Syntoniseur FM/AM (R-N803)
Syntoniseur FM/DAB (R-N803D)
NET Source réseau (appuyez à plusieurs reprises pour seLECTIONner la source réseau voulue)
USB Prise USB (sur le panneau avant)
④ Touches radio
Contrôlent la radio.
BAND Règle la bande du symponiseur quand la source d'entrée TUNER est SéLECTIONNée. (p. 25, 29)
TUNING Reglent la fréquence de syntonisation (p. 25) ouCHOISSENT une station radio DAB (p. 29) quand la source d'entrée TUNER est seLECTIONnée.
⑤ Touches de préselection
MEMORY Mémorise la station radio actuelle sous forme d'une préselection lorsque la source d'entrée TUNER est sélectionnée (p. 25, 30). Mémorise le morceau en cours de restitution ou la station de diffusion actuelle sous forme d'une préselection quand la source d'entrée NET ou USB est sélectionnée (p. 41).

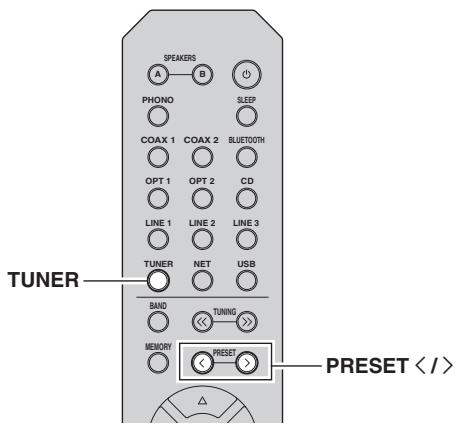

PRESET / Rappelle une station radio présélectionnée (p. 27, 30) ou un morceau/une station de diffusion (p. 41).
Touches de curseur Permettent lechioix des options de menu et des ( / /) parametes, etc.
ENTER Confirme un élément sélectionné.
RETURN Retourne au statut precedent.
⑦ HOME
Active le plus haut niveau de hierarchie lors du choix de fichiers musicaux, dossiers, etc.

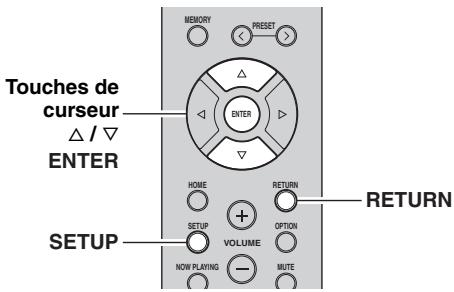

⑧ SETUP
Affiche le menu « Setup » (p. 47).
⑨ NOW PLAYING
Affiche des informations sur le dossier, la plage, etc.CHOsi.
10 VOLUME +/-
Réglez le volume.
(1) (alimentation)
Met l'unité sous ou hors tension (veille).
Note
La touche (alimentation) de la télécommande fonctionne uniquement quand le témoin (alimentation) est allumé en face avant.
SLEEP
Règle la miniterie de veille (p. 24).
13 OPTION
Affiche le menu « Option » (p. 46).
14 MUTE
Met la sortie audio en sourdine.
15 Touches de lecture
Contrôlent la lecture et permettent d'effectuer d'autres opérations liées aux sources réseau, aux dispositifs Bluetooth et USB.
Note
Selon le dispositif Bluetooth utilisé, il se pourrait que les touches de lecture ne fonctionnent pas.
Installation des piles
Note
- Changez chacune des piles lorsque la portée de la télécommande commence à se réduire.
- Avant demettre la nouvelle pile en place, essuyez soigneusement le compartment.
Portée de la télécommande
Les télécommandes émettent un faisceau infrarouge directionnel.
Veillez à diriger les télécommandes directement vers le capteur de télécommande situé sur le panneau avant de cet apparéil.
Raccordements
Raccordement d'appareils audio
Assurez-vous de raccarder L (gauche) sur L, R (droite) sur R, « + » sur « + » et « - » sur « - » Si le raccardement est défectieux, aucun son n'est émis par les enceintes, et si la polarité de connexion des enceintes est incorrecte, lessons manquent de naturel et de composantes graves. Reportez-vous au mode d'emploi de chaque composant.
Veillez à utiliser des cables RCA (Cinch) et des cables optiques ou coaxiaux pour relier les composants audio.
ATTENTION
- Ne raccordez pas cette unité ou d'autres composants au secteur tant que toutes les connexions entre les composants ne sont pas établies.
- Ne laissez pas les fils d'enceinte dénudés se toucher ni entre en contact avec les pieces métalliques de cette unité. Cela risquerait d'endommager l'unité et/ou les enceintes.
Seuls des signaux PCM peuvent être transmis aux prises numériques (OPTICAL/COAXIAL) de cette unité.
Note
- N'enroulez et n'acheminez jamais en faisceau les cables audio et d'enceintes avec le cordon d'alimentation. Cela pourrait générer du bruit.
- Les prises PHONO sont conçues pour la connexion d'une platine dotée d'une cellule de type MM.
- Raccordez votre platine à la prise GND afin de réduire le bruit dans le signal. Notez toute fois que selon la platine utilisée, il se peut que vous obtieniez moins de bruit dans le signal sans raccorder la prise GND.
- Si vous possédez un caisson de graves Yamaha prenatal en charge la connexion système, vous pouvezmettre le caisson de graves sous/hors tension en même temps que l'unité en connectant le caisson de graves à la prise TRIGGER OUT avec un cable à fiche mini-jack mono.
- Pour éviter la production d'un signal en boucle lorsqu'un enregistreur audio est raccordé à l'unité, le signal audio n'est pas transmis aux prises LINE 2 (OUT) quand LINE 2 est sélectionné. De même, le signal audio n'est pas transmis aux prises LINE 3 (OUT) quand LINE 3 est sélectionné.
Raccordement des enceintes
ATTENTION
Connectez des enceintes de l'impédance indiquée ci-dessous. Si vous connectez des enceintes d'impédance excessivement faible, cette unité peut surchauffer. Vous pouvez changer le réglage d'impédance des enceintes de l'unité avec le paramètre « SP. IMP » (p. 52) du menu ADVANCED SETUP.
| Raccordement des enceintes | Impédance des enceintes (SP IMP.) |
| 4 Ω MIN | 8 Ω MIN (par défaut) |
| SPEAKERS A ou SPEAKERS B | 4 Ω ou plus | 8 Ω ou plus |
| SPEAKERS A et SPEAKERS B | 8 Ω ou plus | 16 Ω ou plus |
| Connexion bifilaire | 4 Ω ou plus | 8 Ω ou plus |
Raccordement des câbles d'enceinte
Les cables d'enceinte sont composés de deux fils. L'un se connecte à la borne négative « - » de l'unité et de l'enceinte, l'autre est destiné à la borne positive « + ». Si les fils sont de couleurs différentes afin d'éviter toute confusion, connectez le fil de couleur noire à la borne négative et l'autre fil à la borne positive.
① Dénudez sur environ 10mm les extrémités du cable d'enceinte et torsadez solidement les fils dénudés de ce cable.
② Desserrez la borne d'enceinte.
③ Insérez les fils dénudés du cable dans l'écartement sur le côte (supérieur droit ou inférieur gauche) de la borne.
④ Serrez laborne.
Note
Lorsque vous insérez les cables d'enceinte dans les bornes des enceintes, n'insérez que le fil d'enceinte dénudé. Si vous insérez un cable isolé, il se peut que le raccordement soit médiocre et le son inaudible.
Raccordement avec fiche banane (modèles pour l'Amérique du Nord, l'Australie et modèle général uniquement)
Serrez la borne et insérez la fiche banane dans son extrémité.

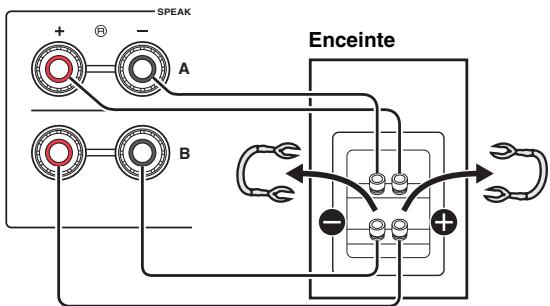

Connexion bifilaire
Une connexion bifilaire a pour effet de séparer les graves des médiums et des aigus. Une enceinte compatible avec ce type de connexion est pourvue de quatre bornes de connexion. Ces deux yeux de bornes permettent de diviser l'enceinte en deux sections indépendantes. Lorsque ces connexions sont effectuées, les circuits d'excitation des médiums et des aigus sont reliés à un jeu de bornes et le circuit d'excitation des graves est relié à l'autre jeu de bornes.
Cette unité
Raccordez l'autre enceinte à l'autre jeu de bornes en procédant de la même manière.
Note
- Lorsque vous établissez des connexions bifilaires, retirez les pons de court-circuitage ou les cables des enceintes. Pour plus de détails, Voyez le mode d'emploi des enceintes.
- Pour utiliser les connexions bifilaires, appuyez sur SPEAKERS A et SPEAKERS B sur le panneau avant ou sur la télécommande afin que les témoins « A » et « B » s'allument tous les deux sur l'afficheur du panneau avant.
SPEAKERS A/B
Raccordement des antennes FM/AM (R-N803)
Connectez l'antenne FM/AM fournie à cette unité. Fixez l'extrémité de l'antenne FM sur un mur et positionnéz l'antenne AM.
Raccordement de l'antenne DAB/FM (R-N803D)
Connectez l'antenne DAB/FM fournie à cette unité et fixez l'antenne sur un mur.
Note
- Si la réception s'avère médiocre, installez une antenné extérieure.
- Ne déroulez que la longueur de cable nécessaire à partir de l'antenne AM.
- Les fils de l'antenne AM n'ont aucune polarité.
Note
- Si la réception s'avère médiocre, installez une antenné extérieure.
- Nous recommendons de déployer l'antenne horizontally.
Assemblage de l'antenne AM fournie
Raccordement des fils de l'antenne AM
Raccordement du cable de réseau
Raccordez l'unité à votre routeur au moyen d'un cable de réseau STP (cable droit CAT-5 ou supérieur) disponible dans le commerce.
Note
Utilisez un cable STP (blindé à paires torsadées) pour éviter les interférences electromagnétiques.
Préparation d'une antennes sans fil
Pour utiliser une connexion réseau sans fil ou une connexion Bluetooth, déployez l'antenne sans fil. Pour plus de détails sur la connexion de l'unité à un réseau sans fil, reportez-vous à la section « Raccordement à un réseau » (p. 15). Pour plus de détails sur l'utilisation de cette unité avec un dispositif Bluetooth, reportez-vous à la section « Lecture de musique via Bluetooth » (p. 32).
Avis
Manipuez toujours l'antenna sans fil en douceur. Une pression trop facile sur l'antenne risque de l'endommager.
Raccordement du cordon d'alimentation
Une fois que toutes les connexions sont effectuees, raccordez le cordon d'alimentation fourni a cette unite et a une prise de courant de tension appropriee.
AVERTISSEMENT
(Modèle général uniquement)
Avant de brancher le cordon d'alimentation, assurez-vous d'avoir reglé le sélection de tension VOLTAGE SELECTOR de cette unité en fonction de votre tension locale. Un réglage incorrect du sélection VOLTAGE SELECTOR peut provoquer un incendie et endommager l'unité.
Mise sous tension de l'unité
Appuyez sur (alimentation) sur le panneau avant pourmettre l'unité sous tension.
Raccordement à un réseau
Vous dispose de plusieurs méthodes pour connecter l'unité à un réseau. Sélectionnez une méthode de connexion en fonction de la vente environnement.
Note
- Certains logiciels de sécurité installés sur votre PC ou les paramètres de pare-feu de périhériques réseau (tels qu'un routeur) peuvent bloquer l'accès de l'unité à ces derniers ou à Internet. Dans ces cas, configurez de manière appropriée le logiciel de sécurité ou les paramètres de pare-feu.
- Chaque serveur doit être connecté au même sous-reseau que l'unité.
- Pour utiliser ce service via Internet, nous vous recommendons d'utiliser une connexion à large bande.
- Pour dire une source audio haute résolution via le réseau, nous vous conseillons d'utiliser un routeur filaire afin d'obtenir une lecture fluide.
La première fois que vous mettez l'unité sous tension (ou après son initialisation), elle utilise automatiquement les paramètres réseau de l'appareil iOS (iPhone/iPad/iPod touch) et tente de se connecter à un réseau LAN sans fil (à moins qu'elle soit déjà connectée à un réseau LAN filaire).
WAC
R-N803
Si you possedez un apparieil iOS, effectuez la procEDURE a partir de l'etape 6 sous « Réglage de partage de l' apparieil iOS » (p. 16). Si you comptez connecter l'unité sans fil via une autre méthode, appuyez sur RETURN pour quitter l'écran actuel, puis passes à l'une des sections ci-dessous.
Connexion via un routeur sans fil (point d'accès)
Raccordez l'unité au réseau enCHOISIGANT LA METHODE DE Connexion ci-dessous adaptée à VOITE Système.
Connexion via « MusicCast CONTROLLER »
Mémorisation de cette unité sur le réseau MusicCast et connexion directe au réseau sans fil (p. 20)
Connexion via le paramètre Wi-Fi de l'appareil iOS (iPhone/iPad/iPod touch)
Partagez le paramètre Wi-Fi avec l'appareil iOS (p. 16)
Connexion via la configuration une pression du bouton WPS sur le routeur sans fil (ou point d'accès)
Utilisez la fonction de configuration une pression du bouton WPS (p. 17)
Connexion à un routeur sans fil (point d'accès) sans configuration une pression du bouton WPS
Réglez manuellement la méthode de connexion au réseau (p. 18)
Connexion avec le routeur filaire
Connexion via la fonction de serveur DHCP du routeur
Vous pouvez connecter I'unité au réseau en établissant simplement une connexion LAN filaire (p. 14)
Note
- Vous pouvez configurer les paramétres réseau (nels que l'adresse IP) avec « IP Address (Adresse IP) » (p. 49) sous le menu « Setup »
- Si vous souhaitez utiliser une connexion LAN filaire après avoir établi une connexion sans fil, réglez le paramètre « Connection » (p. 48) du menu « Setup » sur « Wired »
Connexion sans routeur filaire ni routeur sans fil (point d'accès)
Connexion sans fil à un apparéil mobile (Wireless Direct)
Établissez une connexion sans fil avec Wireless Direct (p. 19)
Note
Quand l'unité est racordée au réseau via Wireless Direct, elle ne peut être connectée àaucun autre routeur sans fil (point d'accès). Pour dire des contenus disponibles sur l'Internet ou mesure à jour le microprogramme de cette unité via le réseau, connectez cette unité à un réseau via un routeur filaire ou un routeur sans fil (point d'accès).
Réglage de partage de l'appareil iOS
Vou puevez configurer facilement une connexion sans fil en effectuant les réglages de connexion sur les appareils iOS (iPhone/iPad/iPod touch).
Avant d'effectuer l'opération, vérifie que votre apparéil iOS est connecté à un routeur sans fil (point d'accès).
Note
- Si vous établissez une connexion sans fil avec cette méthode, tous les paramètres réseau sont initiaisés.
- Cette configuration n'est pas possible si vous routeurs sans fil (point d'accès) utilise la méthode de sécurité « WEP ». Dans ce cas, utilisez une autre méthode de connexion.
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner « Network » et appuyez sur ENTER.
Note
Pour revenir à l'écran précédent, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner « Connection » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour selectionner « Wireless » et appuyez sur ENTER.
5 Utilisez les touches de curseur ( / ) pour selectionner « Share Setting » et appuyez deux fois sur ENTER.
WIRELESS
Share Setting
SHARE
Wireless(WAC)
Note
Quand l'unité est connectée à un réseau filaire, « LAN CABLE » et « Pls disconnect » apparaissent sur l'afficheur de la face avant. Dans ce cas, débranche le cable de réseau de cette unité et appuyez sur ENTER.
6 Sur l'appareil iOS, Sélectionnez l'unité comme haut-parleur AirPlay dans l'écran Wi-Fi.
Example (iOS 10)
7 Vérifiez le réseau actuellément sélectionné et appuyez sur « Next »
Une fois le partage effectué, l'unité se connecte automatiquement au réseau sélectionné (point d'accès).
Quand le réglage est terminé, vérifie que l'unité est connectée à un réseau sans fil (p. 20).
Configuration via bouton WPS du routeur
Vou pousse étabir facilement une connexion sans fil d'une simple pression sur le bouton WPS.
Note
Cette configuration n'est pas possible si vous routeur sans fil (point d'accès) utilise la méthode de sécurité WEP ou WPA2-TKIP. Dans ce cas, utilisez une autre méthode de connexion.
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner « Network » et appuyez sur ENTER.
Note
Pour revenir à l'écran précédent, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner « Connection » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour sélectionner « Wireless » et appuyez sur ENTER.
5 Appuyez deux fois sur ENTER.
« Connecting » apparait sur l'affichage de la face avant.
6 Appuyez sur le bouton WPS du routeur sans fil (point d'accès).
Une fois la procédure de connexion terminée, « Completed » apparait sur l'afficheur de la face avant. Quand le réglage est terminé, vérifie que l'unité est connectée à un réseau sans fil (p. 20). Si « Not connected » s'affiche, repêze la procédure depuis l'étape 1 ou essayez une autre méthode de connexion.
7 Pour quitter le menu, appuyez sur SETUP.
À propos de WPS
WPS (Wi-Fi Protected Setup) est une norme de la Wi-Fi Alliance; elle permet de creer facilement un réseau domestique sans fil.
Réglage manuel de connexion au réseau sans fil
Avant d'effectuer la procédure suivante, vérifie la méthode de sécurité et la clé de sécurité du routeur sans fil (point d'accès).
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour sélectionner « Network » et appuyez sur ENTER.
Note
Pour revenir à l'écran précédent, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner « Connection » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour selectionner « Wireless » et appuyez sur ENTER.
5 Utilisez les touches de curseur ( / ) pour selectionner « Manual Setting » et appuyez sur ENTER.
MANUAL
SSID
6 Utilisez les touches de curseur ( / ) pour selectionner « SSD » et appuyez sur ENTER.
551
7 Utilisez les touches de curseur pour saisir l'identifiant SSID du routeur sans fil (point d'accès), puis appuyez sur RETURN pour returner à l'écran précédent.
Utilisez les touches de curseur ( / ) pour selectionner le caractère à modifier et ( / ) pour selectionner un caractère.
Appuyez sur PRESET > pour insérer un caractère et sur PRESET < pour supprimer un caractère.
8 Utilisez les touches de curseur ( / ) pour selectionner « Security » et appuyez sur ENTER.
SECURITYUPA2-PSK(AES)
9 Utilisez les touches de curseur ( / ) pour selectionner la méthode de sécurité voulue et appuyez sur RETURN.
Réglages
Si vous choisissez « None», la connexion pourrait être vulnérable en raison de l'absence de cryptage.
10 Utilisez les touches de curseur ( / ) pour sélectionner « Security Key » et appuyez sur ENTER.
KEY
11 Utilisez les touches de curseur pour saisir la clé de sécurité du routeur sans fil (point d'accès), puis appuyez sur RETURN pour returner à l'écran précédent.
Si vous avez choisi « WEP » à l'objet 9, saisissez une série de 5 ou 13 caractères, ou de 10 ou 26 chiffres hexadécimaux.
Si vous avez besoin « WPA2-PSK (AES) » ou « Mixed Mode » à l'étape 9, saisissez une série de 8 à 63 caractères ou de 64 chiffres hexadécimaux.
Utilisez les touches de curseur ( / ) pour selectionner le caractère à modifier et ( / ) pour selectionner un caractère.
Appuyez sur PRESET > pour insérer un caractère et sur PRESET < pour supprimer un caractère.
12 Utilisez les touches de curseur ( / ) pour sélectionner « Connect[ENTER] » puis appuyez sur ENTER pour enregistrer le réglage.
Si vous n'arrivez pas à établier la connexion au réseau sans fil, l'identifant SSID ou la clé de sécurité est peut-être incorrect. Repreneze la méthode depuis 1' étape 6.
Vou pouve zéifier que l'unité est bien connectée à un réseau sans fil (p. 20).
13 Pour quitter le menu, appuyez sur SETUP.
Connexion directe de l'unité à un apparéil mobile (Wireless Direct)
Via Wireless Direct, cette unité peut être utilisée comme point d'accès de réseau sans fil et ainsi permettre la connexion directe d'appareils mobiles.
Note
Quand vous établissez une connexion Wireless Direct, vous ne pouvez pas connecter cette unité ou le dispositif mobile à l'Internet, de sorte que les services en ligne tels que la radio Internet ne sont pas disponibles.
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner « Network » et appuyez sur ENTER.
Note
Pour revenir à l'écran précédent, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner « Connection » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour selectionner « WirelessDirect » et appuyez sur ENTER.
5 Appuyez sur ENTER pour vérifier le SSID sur cette unité, puis appuyez sur RETURN pour returner à l'écran précédent.
6 Utilisez les touches de curseur ( / ) pour selectionner « Security » et appuyez sur ENTER.
7 Utilisez les touches de curseur ( / ) pour selectionner la méthode de sécurité voulue et appuyez sur RETURN.
Réglages
- Si vous avez besoin « None», passez à l'objet 10.
- Si vous choisissez « None», la connexion pourrait être vulnérable en raison de l'absence de cryptage.
8 Utilisez les touches de curseur ( / ) pour selectionner « Security Key » et appuyez sur ENTER.
9 Utilisez les touches de curseur pour saisir la clé de sécurité sur cette unité, puis appuyez sur RETURN pour returner à l'écran précédent.
Saisissez la série de 8 à 63 caractères ou de 64 chiffres hexadécimaux.
Utilisez les touches de curseur ( / ) pour selectionner le caractère à modifier et ( / ) pour selectionner un caractère.
Appuyez sur PRESET > pour insérer un caractère et sur PRESET < pour supprimer un caractère.
10 Utilisez les touches de curseur ( / ) pour sélectionner « Connect[Enter] » puis appuyez sur ENTER pour enregistrer le réglage.
11 Configurez les paramètres sans fil d'un apparéil mobile.
Pour plus de détails sur les réglages de votre apparéil mobile, reportez-vous au manuel d'utilisation de ce dernier.
(1) Activez la fonction sans fil de l'appareil mobile.
(2) Sélectionnez le SSID de cette unité dans la liste des points d'accès disponibles.
(3) Quand l'écran vous demande un mot de passer, saississez la clé sécurité affichée à l' étape 9.
Si vous n'arrivez pas à étabir la connexion Wireless Direct, la clé de sécurité est peut-être incorrecte.
Configurez à nouveau les paramètres sans fil d'un appeareil mobile.
12 Pour quitter le menu, appuyez sur SETUP.
Vérification du statut de connexion réseau
La procédure suivante permet de vérifier la connexion de l'unité à un réseau.
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner « Network » et appuyez sur ENTER.
Note
Pour revenir à l'écran précédent, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner « Information » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour selectionner « STATUS »
Quand « Connect » s'affiche, l'unité est connectée à un réseau. Si « Disconnect » s'affiche, initialisez la connexion.
5 Pour quitter le menu, appuyez sur SETUP.
Configuration de MusicCast
À propos de MusicCast
MusicCast you permit de partager votre musique entre des dispositifs compatibles MusicCast dans plusieurs pieces. L'application dédiée « MusicCast CONTROLLER » vous permet d'éçouter la musique de votre smartphone, d'un serveur multimédia (ordinateur ou NAS) ou de la radio Internet (services de diffusion) dans toute pièce de votre domicile.
- Tous les dispositifs compatibles MusicCast peuvent être pilotés avec l'application dédiée « MusicCast CONTROLLER ».
- Plusieurs dispositifs compatibles MusicCast situés dans des pieces différentes peuvent être reliés pour lire ensemble de la musique.
- Permit la lecture de musique via la radio Internet (services de diffusion)
- Paramétres réseau de dispositifs compatibles MusicCast
Pour plus d'informations sur MusicCast et sur les dispositifs pris en charge, surfez sur le site suivant: http://www.yamaha.com/musiccast/
Note
Pour des détails sur MusicCast, téléchargez le Guide de configuration MusicCast sur le site Internet de téléchargement de Yamaha : http://download.yamaha.com/
MusicCast CONTROLLER
Pour utiliser les fonctions réseau avec un dispositif compatible MusicCast, vous doivent vous procurer l'application dédiée « MusicCast CONTROLLER » pour dispositifs mobiles.
Procurez-vous l'application « MusicCast CONTROLLER » (gratuite) sur l'App Store ou Google Play et installez-la.
Enregistrement sur le réseau MusicCast
Enregistrez cette unité sur le réseau MusicCast.
Configurez simultanément les paramètres de connexion au réseau sans fil pour cette unité.
Note
Veillez à avoir sous la main l'identifant SSID et la clé de sécurité pour votre réseau sans fil.
1 Sur votre dispositif mobile, lancez
« MusicCast CONTROLLER » et appuyez sur « Setup »
Note
Si vous avez déjà connecté d'autres apparèils compatibles MusicCast au réseau, appuyez sur « Ⓞ » (Réglages) puis sur « Add New Device »
2 Execuétz les instructions affichées à l'écran avec « MusicCast CONTROLLER», puis maintenez enforcé CONNECT sur la face avant de cette unité pendant 5 secondes.
Ceci termine les réglages d'enregistrement sur le réseau MusicCast et de connexion au réseau sans fil. Lisez de la musique avec l'application « MusicCast CONTROLLER »
Note
- Airplay et le son DSD ne peuvent pas etre transmis. La musique peut etre lue uniquement sur cette unite.
- Quand Pure Direct (p. 23) est activé, seules les sources réseau ( comme la radio Internet), les sources de dispositifs Bluetooth et les sources de dispositifs de stockage USB peuvent être lues via le réseau MusicCast.
OPÉRATIONS DE BASE
Lecture
Lecture d'une source
1 Appuyez sur une touche de selection d'entrée pourCHOISIR la source d'entrée a écouter.
2 Appuyez sur SPEAKERS A et/ou SPEAKERS B pour selectionner les enceintes A et/ou les enceintes B.
Quand le jeu d'enceintes A est activé, « SPEAKERS
A:On » apparait sur l'afficheur de la face avant.
Quand le jeu d'enceintes B est activé, « SPEAKERS
B:On » apparait sur l'afficheur de la face avant.
Note
- Lorsqu'un jeu d'enceintes est branché à l'aide de connexions bilafraires, ou lorsque deux produits d'enceintes sont utilisés simultanément (A et B), appuyez sur SPEAKERS A et SPEAKERS B sur le panneau avant ou sur la télécommande de sorte que les témoins « A » et « B » soient tous les deux allumés sur l'afficheur du panneau avant.
- Si vous écoutez à l'aide d'un casque, désactiverez les enceintes.
3 Lisez la source.
4 Appuyez sur VOLUME + / - pour régler le niveau sonore.
Note
Vous pouvez régler le timbre avec les commandes BASS, TREBLE, BALANCE et LOUDNESS ou avec le commutateur PURE DIRECT du panneau avant.
5 Quand vous avez fini d'utiliser l'unité, appuyez sur (alimentation) sur le panneau avant pourmettre l'appareil hors tension.
Quand you appuyez sur la touche (alimentation) de la télécommande, l'unité passse en veille.
Si vous avez sélectionné une source réseau ou USB comme source d'entrée, vous pouvez changer les informations de lecture générées sur l'afficheur de la face avant.
1 Appuyez sur DISPLAY.
Chaque fois que vous appuyez sur la touche, l'objet affché change.
Environ trois secondes plus tard, les informations correspondant à l'objet affché apparaissent.
| Source d'entrée | Élément |
| Bluetooth | Track (titre du morceau), Artist (nom de l'artiste), Album (nom de l'album) |
| Server (Serveur) AirPlay USB | Track (titre du morceau), Artist (nom de l'artiste), Album (nom de l'album) Time |
| Net Radio (Radio internet) | Track (titre du morceau), Album (nom de l'album), durée, Station (nom de la station) |
Note
Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.
Opérations via le panneau avant
Bénéficier de la pureté du son haute fidélité (Pure Direct)
Quand le commutateur PURE DIRECT est actif, les signaux d'entrée des sources audio connectées sont acheminés directement, en contournant les circuits des commandes BASS, TREBLE, BALANCE et LOUDNESS. Les signaux d'entrée ne subissant donc aucune alteration et le son conserve une pureté optimale. Le tímein PURE DIRECT s'allume et l'afficheur de la face avant s'étéint après quelques secondes.
Commutateur PURE DIRECT
Note
- Quand vous activez la fonction PURE DIRECT, l'afficheur de la face avant s'eteint.
- Les commandes BASS, TREBLE, BALANCE et LOUDNESS n'ont pas d'effet sur le son quand PURE DIRECT est actif.
Réglage des commandes BASS et TREBLE
Les commandes BASS et TREBLE permettent de régler la réponse dans les hauteurs et les basses fréquences. La position centrale produit une réponse plate.
Commande BASS
Si vous estimez qu'il n'y a pas assez de graves (son de basse fréquence), tournez cette commande à droite pour les accentuer. S'il y a trop de graves, tournez la commande à gauche pour les atténuer.
Plage de commande: -10dB a +10dB (20 Hz)
Commande TREBLE
Si vous estimez qu'il n'y a pas assez d'aignus (son de haute fréquence), tournez cette commande à droite pour les accentuer. S'il y a trop d'aignus, tournez la commande à gauche pour les atténuer.
Plage de commande: -10dB a +10dB (20 kHz)
Réglage de la commande BALANCE
La commande BALANCE équilibre le son produit par les enceintes gauche et droite afin de compenser le déséquilibre sonore provoqué par l'emplacement des enceintes ou les conditions de la pierce d'écoute.
Note
Quand vous tournez la commande BALANCE sur L (gauche) ou R (droite), le son du canal opposé est coupé.
Réglage de la commande LOUDNESS
Cette commande agit sur les fréquences afin de compenser la plus faible sensibilité de l'oreille humaine au grave et à l'aigu à bas volume, conservant ainsi la plage de fréquence intégrale.
Note
La commande LOUDNESS ne fonctionne pas quand la fonction YPAO Volume (p. 50) est activée.
ATTENTION
Si le commutateur PURE DIRECT est actif et que la commande LOUDNESS est régée sur un certain niveau, le signal d'entrée contourne la commande LOUDNESS, ce qui produit une brusque hausse du volume. Pour protéger votre ouïe et vos haut-parleurs, voirlez à abaisser le volume ou à vérifier que le réglage de la commande LOUDNESS est approprié avant d'appuyer sur le commutateur PURE DIRECT.
1 Placez la commande LOUDNESS en position FLAT.
2 Tournez la commande VOLUME de la face avant (ou utilisez les touches VOLUME + / - de la télécommande) pour regler le volume de sortie au niveau maximum souhaïte.
3 Tournez la commande LOUDNESS jusqu'à ce que vous obtieniez le volume souhaïte.
Note
Une fois que la commande LOUDNESS est correctement régée, vous pouvez écouter votre musique都喜欢 au volume définir. Si l'effect de la commande LOUDNESS est trop marqué ou trop discret, corrigez le réglage en tournant la commande LOUDNESS.
Utilisation de la minuterie de veille
Cette fonction permet demettre automatiquement l'unité en mode veille après un certain laps de temps. La minuterie de veille est utile lorsque vous allez vous coucher alors que l'unité lit ou enregistrre une source.
Note
La minuterie de veille ne peut être réglée qu'au moyen de la télécommande.
1 Appuyez plusieurs fois de suite sur SLEEP pour régler le laps de temps avant la mise en mode veille de l'unité.
Chaque fais que vous appuyez sur SLEEP, l'afficheur du panneau avant change comme indiqué ci-dessous.
Le témoin SLEEP clignote pendant le réglage de durée de la minuterie de veille.
Lorsque la minuterie de veille est activée, le témoin SLEEP sur l'afficheur du panneau avant s'allume.
Note
- Pour désactiver la minuterie de veille, Sélectionnez « Sleep Off ».
- Vous pouvez aussi annuler la miniterie de veille en appuyant sur (alimentation) pourmettre l'unité en mode de veille.
Écoute d'émissions FM/AM
Note
Le modeleR-N803Dneposede pas de syntoniseurAM.
Syntonisation FM/AM
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez plusieurs fois sur BAND pour sélectionner la bande de réception (FM ou AM).
3 Appuyez sur TUNING / pour accorder une station.
Pour rechercher automatiquement les stations, maintenez la touche TUNING / enforcée pendant une seconde.
Si l'appareil recoit une station, son témoin « TUNED » s'allume sur l'afficheur du panneau avant. S'il s'agit d'une station émettant en stéreo, le témoin « STEREO » s'allume également.
Note
- Si le signal d'une station est faible, le syntoniseur ne s'arrête pas sur cette station.
- En cas de réception FM instable, l'activation du mode FM mono peut dans certains cas améliorer la réception.
Améliorer la réception FM (mode FM)
Si le signal de la station est faible et la qualité du son mauvaise, réglez le mode de réception de la bande FM sur le mode mono afin d'améliorer la réception.
1 Appuyez à plusieurs reprises sur MODE pour sélectionner « Stereo » (mode stéreo automatique) ou « Mono » (mode mono) quand cette unité est réglée sur une station FM.
Si vous sélectionné « Mono », vous entendrez les émissions FM en mono.
Note
Le témoin STEREO sur le panneau avant s'allume lorsque vous écoutez une émission en stéreo.
Mémorisation de vos radios favorites (préselections)
Vous pouvez<memoriser jusqu'à 40 stations radio. Une fois que vous avez mis des stations en mémoire, vous pouvez facilement les capter en sélectionnant leur numéro de préselection.
Voussoupiez enregistrer automatique des stations FM dont le signal est puissant (Auto Preset). Dans le cas de stations AM ou FM de faible signal, faites la mémorisation de façon manuelle (p.26).
Mémorisation automatique des stations radio FM (Auto Preset)
Note
- Quand vous mémorisez automatiquement des stations radio, il se pourrait que des stations déjà mémorisées dans les préseLECTIONs soient remplacées.
- Si la puissance du signal de la station que vous pouvez memoriser est faible, essayez la méthode de syntonisation préseLECTIONnée manuelle.
- Les stations FM mémorisées avec la fonction de mise en mémoire automatique sont audibles en stéreo.
- (Seulement les modèles pour le Royaume-Uni et pour l'Europe) Seules les stations utilisant le Radio Data System peuvent être présélectionnées automatiquement.
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur OPTION sur la télécommande. Le menu « Option » s'affiche (p. 46).
3 Utilisez les touches de curseur ( / ) pour selectionner « Auto Preset», puis appuyez sur ENTER.
L'unité commence à balayer la bande FM environ 5 secondes après, en allant de la fréquence la plus BASSE vers la fréquence la plus élevé.
Pour lancer immédiatement le balayage, maintenez ENTER enforcé.
Note
- Avant le début du balayage, vous pouvez préciser le premier numéro de préselection à utiliser en appuyant sur PRESET / ou la touche de curseur ( /) sur la télécommande.
- Pour annuler le balayage, appuyez sur BAND ou RETURN.
Une fois le balayage terminé, « FINISH » s'affiche, puis l'afficheur revient à son état initial.
■ Mémoriser manuellement une station radio
1 Suivez les instructions sous « Syntonisation FM/AM » (p. 25) pour symponiser la station radio voulue.
2 Appuyez sur MEMORY.
Note
En maintainant la touche MEMORY enfonnée pendant plus de 3 secondes, vous pouvez sauter les étapes suivantes etmettre automatiquement en mémoire la station sélectionnée sous un numéro de préselection disponible (à savoir le numéro de préselection suivant le dernier numéro de préselection utilisé).
3 PRESET Utilizez < / > pour selectionner le numero de preselection sous lequel la station sera mise en memoire.
Lorsque vous sélectionnez un numéro de préselection sous lequel aucune station n'est en mémoire, le message « Empty » s'affiche.
4 Appuyez sur MEMORY.
Une fois la mise en mémoire terminée, l'afficheur revient à l'etat initial.
Note
Pour annuler la mémorisation, appuyez sur RETURN.
Rappel d'une station présélectionnée
Voussoupiezappelerdesstationspreselectionnées mémoriséesaveclafonctionde mise en mémoire automatique de stations ou de mise en mémoire manuelle de stations.
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur PRESET < / > pour désir un numero de priselection.
Note
- Les nombres de préselection sous lesquels aucune station n'a été mise en mémoire sont ignorés.
- « No Presets » s'affiche si aucune station n'est en mémoire.
Effacement d'une station présélectionnée
Effacez les stations radio enregistrées sous les numérios de préselection.
Sur la télécommande
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur OPTION.
3 Utilisez les touches de curseur pour selectionner « Clear Preset » et appuyez sur ENTER.
4 Utilisez les touches de curseur ( / ) pour selectionner une préselection à effacer et appuyez sur ENTER.
Si la station préregée est effacée, le message « Cleared » apparait et le numéro de préselection utilisé suivant s'affiche.
5 Recommencez l' étape 4 jusqu'à ce que toutes les stations préregliées soient effacées.
6 Pour quitter le menu « Option», appuyez sur OPTION.
Sur la face avant
1 Tournez le sélection INPUT pour selectionner « TUNER » comme source d'entrée.
2 Appuyez sur CLEAR.
3 Appuyez sur PRESET < / > pour selectionner la presélection à supprimer et appuyez sur CLEAR.
Quand la station est supprimée, « Cleared » s'affiche.
Réception de données Radio Data System (seulément les modèles pour le Royaume-Uni et pour l'Europe)
Radio Data System est un système de radiocommunication de données utilisé par les stations FM dans de nombreux pays. L'unité peut receivevoir différents types de données Radio Data System, notamment des données « Program Service», « Program Type», « Radio Text » et « Clock Time», lorsqu'elle est syntonisée sur une station d'émission Radio Data System.
1 Syntonisez la station d'émission Radio Data System souhaitée.
Note
Nous vous recommendons d'utiliser la fonction « Auto Preset » pour symponiser les stations d'émission Radio Data System (p. 25).
2 Appuyez sur DISPLAY.
Chaque fais que vous appuyez sur la touche, l'objet affché change.
Environ trois secondes plus tard, les informations correspondant à l'objet affché apparaissant.
| Program Service | Nom du service de programme |
| Program Type | Type du programme en cours |
| Radio Text | Informations sur le programme en cours |
| Clock Time | Heure actuelle |
| Frequency | Fréquence |
Note
Les données « Program Service », « Program Type », « Radio Text » et « Clock Time » ne s'affichent pas si la station radio ne fournit pas le service Radio Data System.
Écouter la radio DAB (R-N803D)
Le DAB (Diffuseur audio numérique) utilise les signaux numériques pour fournir un son plus clair et une réception plus stable par rapport aux signaux analogiques. Cette unité peut également receivevoir le DAB+ (version mise à niveau du DAB) diffusant plus de stations avec codec audio MPEG-4 (AAC+), et bénéficiant d'une méthode de transmission plus efficace.
Note
Cet apparéil ne prend en charge que la diffusion par Band III (174 à 240 MHz).
Préparer la syntonisation DAB
Avant de symponiser les stations DAB, un balayage initial doit être effectué. Lorsque vous sélectionnez DAB pour la première fois, le balayage initial s'effectue automatiquement.
Pour écouter une station DAB, raccordez l'antenne comme déscrit dans « Raccordement de l'antenne DAB/FM (R-N803D) » (p. 13).
1 Appuyez sur TUNER pour selectionner « TUNER » comme source d'entrée.
2 Appuyez sur BAND pour selectionner la bande DAB.
Le balayage initialedébute. Au cours du balayage, la progression s'affiche sur l'afficheur du panneau avant. Une fois le balayage terminé, le haut de la liste des stations balayées apparait sur l'afficheur du panneau avant.
Note
- Si aucune station radio DAB n'est trouvée suite au balayage initial, « Not Found » apparait sur l'afficheur du panneau avant, suivi de « Off Air ». Appuyez deux fois sur BAND pour sélectionner à nouveau la bande DAB et recommencer le balayage.
- Vous pouvez vérifier la qualité de réception de chaque canal DAB (p. 31).
- Pour effectuer à nouveau un balayage après avoir enregistré des stations radio DAB, Sélectionnez « Initiate Scan (Lancer balayage) » (p. 46) dans le menu « OPTION ». Si vous effectuez un nouveau balayage initial, les stations radio DAB actuellesment mises en mémoire sous des numérios de préselection seront effacées.
Selectionner une station radio DAB
Vou poussectionner une station radio DAB à partir des stations enregistrés par le balayage initial.
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur BAND pour selectionner la bande DAB.
3 Appuyez sur TUNING / pour selectionner une station radio DAB.
Note
- « Off Air » s'affiche si la station radio DAB sélectionnée est actuellément indisponible.
- Quand l'unité reçoit une station secondaire, « 2 » s'affiche à côté de « DAB »
Utilisation de la fonction de préselection
Vou puevez mémoriser jusqu'à 40 stations radio DAB. Une fois que vous avez mis des stations en mémoire, vous pouvez facilement les capter en rappeling les présélections.
Note
Vous pouvezmettre en mémoire jusqu'à 40 stations radio favorites pour les bandes DAB et FM.
Mémoriser une station radio DAB
Sélectionnez une station radio DAB et enregistrez-la sous un numéro de préselection.
1 Suivez les instructions sous « Sélectionner une station radio DAB » (p. 29) pour symoniser la station radio DAB voulue.
2 Appuyez sur MEMORY.
Note
En Maintenant la touche MEMORY enfonnée pendant plus de 3 secondes, vous pouvez sauter les étapes suivantes etmettre automatiquement en mémoire la station sélectionnée sous un numéro de préselection disponible (à savoir le numéro de préselection suivant le dernier numéro de préselection utilisé).
3 Appuyez sur PRESET / pour selectionner le numero de presélection sous lequel la station sera mise en mémoire.
Lorsque you selectionnez un numero de preselection sous lequel aucune station n'est en memoire, « Empty » s'affiche.
Lorsque you selectionnez un numero de preselection sous lequel une station a déjà eté mise en mémoire, « Overwrite? » s'affiche.
4 Appuyez sur MEMORY.
Une fois la mise en mémoire terminée, l'afficheur revient à l'état initial.
Note
Pour annuler la mémorisation, appuyez sur RETURN ou ne faites rien pendant 30 secondes environ.
Rappel d'une station présélectionnée
Syntonisez une station radio DAB mise en mémoire en choisisant son numéro de préselection.
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur BAND pour selectionner la bande DAB.
3 Appuyez sur PRESET / pour selectionner la station radio DAB voulue.
Note
- Les nombres de préselection sous lesquels aucune station n'a été mise en mémoire sont ignorés.
- Si aucune station n'est presélectionné sur cette unité, « No Presets » s'affiche.
Effacer des stations radio DAB préselectionnées
Effacez des stations radio DAB mises en mémoire sous des numérios de préselection.
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur BAND pour selectionner la bande DAB.
3 Appuyez sur OPTION.
4 Utilisez les touches de curseur ( / ) pour selectionner « Clear Preset » et appuyez sur ENTER.
5 Utilisez les touches de curseur ( / ) pour selectionner une priselection de radio DAB à effacer et appuyez sur ENTER.
Si la station préreglee DAB est effacée, « Cleared » apparait et le numero de préselection utilisé suivant s'affiche.
6 Recommence l'etape 5 jusqu'à ce que toutes les stations DAB prérégliées soient effacées.
7 Pour quitter le menu « OPTION», appuyez sur OPTION.
L'unité peut receivevoir différents types d'informations DAB si elle est synthonisée sur une station radio DAB.
1 Sélectionnez « TUNER » comme source d'entrée et symponisez la station radio DAB voulue.
2 Appuyez sur DISPLAY sur la face avant.
Chaque fais que vous appuyez sur la touche, l'objet affché change.
Environ trois secondes plus tard, les informations correspondantes apparaiscent.
| Élément | Informations |
| Service
(Étiquetage de service) | Nom de la station |
| DLS
(Dynamic Label Segment, Segment d'étiquetage dynamique) | Informations sur la station |
| Ensemble Label
(Étiquetage d'ensemble) | Nom d'ensemble |
| Program Type
(Type d'émission) | Genre de la station |
| Date And Time
(Date et heures) | Date et heures actuelles |
| Audio Mode
(Mode audio) | Mode audio (mono/sté reproduction) et débit binaire |
| CH Label/Freq.
(Étiquetage/fréquence de canal) | Étiquetage et fréquence de canal |
| Signal Quality
(Qualité du signal) | Qualité de réception du signal (0 [aucun signal] à 100 [le meilleur signal]) |
Note
Certaines informations peuvent ne pas etre disponibles en fonction de la station radio DAB selektionnee.
Vérifier la force du signal de chaque canal DAB
Vou pousseverifier la qualite de reception de chaque canal DAB (0 [aucun signal] à 100 [le meilleur signal]).
1 Appuyez sur TUNER pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur BAND pour selectionner la bande DAB.
3 Appuyez sur OPTION.
4 Utilisez les touches de curseur ( / ) pour selectionner « Tune Aid » et appuyez sur ENTER.
5 Utilisez les touches de curseur ( / ) pour selectionner le canal DAB désiré.
6 Pour quitter le menu « OPTION», appuyez sur OPTION.
Lecture de musique via Bluetooth
Sur l'unité, vous pouvez dire des fichiers de musique stockés sur un dispositif Bluetooth ( comme un apparéil mobile).
Voyez aussi le mode d'emploi de votre dispositif Bluetooth.
Cette unité
Dispositif Bluetooth (comme un apparéil mobile)
Note
- Pour utiliser la fonction Bluetooth, réglez l'option « Bluetooth » (p. 50) du menu « Setup » sur « On » (par défaut).
- Selon le modele, il se peut qu'un apparéil Bluetooth ne soit pas détecté par l'unité ou que certaines fonctions ne soient pas prises en charge.
- Vous pouvez transmettre le son à des haut-parleurs ou un casque Bluetooth via l'application « MusicCast CONTROLLER » (p. 20). La sortie audio peut uniquement être selectionnée avec « MusicCast CONTROLLER »
Raccordement d'un dispositif Bluetooth (jumelage)
Lors de la première connexion de l'unité au dispositif Bluetooth, le jumelage doit être executé. Le jumelage est une opération de mémorisation des dispositifs Bluetooth. Une fois le jumelage terminé, les reconnexions suivantes sont facultées même en cas d'une déconnexion Bluetooth.
1 Appuyez sur BLUETOOTH pour selectionner « Bluetooth » comme source d'entrée.
Si un autre dispositif Bluetooth est déjà raccordé, rompez la connexion Bluetooth avant d'effectuer le jumelage.
2 Activez la fonction Bluetooth du dispositif Bluetooth.
3 Sur le dispositif Bluetooth, Sélectionnez l'unité (nom de réseau) dans la liste d'appareils disponibles.
Un fois que le jumelage est effectué et que l'unité est connectée au dispositif Bluetooth, « Connected » apparait sur l'afficheur de la face avant et le témoin Bluetooth est allumé.
Note
- Si un mot de passer est requis, tapez le nombre « 0000 »
- Vous pouvez modifier le nom de réseau de cette unité avec l'option « Network Name (Nom du réseau) » (p. 49) du menu « Setup »
Lecture de contenus sur dispositifs Bluetooth
Raccordez un dispositif Bluetooth jumelé et lancez la lecture. Vérifiez au préalable les points suivants :
Lejumelage est terminé.
- La fonction Bluetooth du dispositif Bluetooth est activée.
1 Appuyez sur BLUETOOTH pour selectionner « Bluetooth » comme source d'entrée.
Note
Si l'unité déetecte un apparéil Bluetooth ayant déjà été connecté, elle se connecte automatiquement à cet apparéil Bluetooth après l'étape 1. Pour étabir une autre connexion Bluetooth, coupe d'abord la connexion Bluetooth actuelle.
2 Utilisez le dispositif Bluetooth pour étabir une connexion Bluetooth.
Selectionnez le nom de modele de l'unité dans la liste d'appareils Bluetooth sur votre dispositif Bluetooth. Quand la connexion est établie, le témoin Bluetooth s'allume sur l'afficheur de la face avant.
Note
Si le dispositif Bluetooth ne peut pas se connecter, veuilles recommencer le jumelage.
3 Utilisez le dispositif Bluetooth pour生存 de la musique.
Note
Vous pouvez utiliser les touches de lecture de la télécommande pour commander la lecture.
Déconnecter une connexion Bluetooth
Suivez l'une des procédures ci-dessous pour annuler une connexion Bluetooth.
- Désactivez la fonction Bluetooth du dispositif Bluetooth.
- Maintenez BLUETOOTH enforcé sur la télécommande pendant au moins 3 secondes.
- Sélectionnéz une source d'entrée autre que « Bluetooth » sur l'unité.
Bluetooth
- Bluetooth est une technologie de communication sans fil entre les périhériques dans un périmètre d'environ 10 mètres employant une bande de fréquences de 2,4 GHz, bande qui peut être utilisé sans licence.
Traitement des communications Bluetooth
- La bande de 2,4 GHz utilisé par les péripériques compatibles Bluetooth est une bande radio partagée par de nouveaux équipements. Alors que les péripériques compatibles Bluetooth utilisent une technologie minimisant l'influence des autres composants utilisant la même bande radio, une telle influence peut réduire la vitesse ou la distance des communications et dans certains cas les interrompré.
- La vitesse du transfert de signal et la distance à laquelle la communication est possible différènt en fonction de la distance entre les apparèils communiquant, de la présence d'obstacles et de l'état des ondes radio et du type d'équipement.
- Yamaha ne garantit pas toutes les connexions sans fil entre cet apparéil et les périphériques compatibles avec fonction Bluetooth.
Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Sur l'unité, vous pouvez dire des fichiers de musique stockés sur votre PC ou sur un système de stockage NAS compatible DLNA.
Note
- Pour utiliser cette fonction, l'unité et votre PC/NAS doivent être raccordés au même routeur (p. 14). Vous pouvez vérifier que les paramètres réseau (tels que l'adresse IP) sont correctement attribués à l'unité dans l'options « Information (Informations) » (p. 48) du menu « Setup »
- Pour pouvoir dire des fichiers de musique, il faut que le logiciel de serveur installé sur l'ordinateur ou le système de stockage NAS soit compatible avec le format des fichiers de musique en question.
- Il se pourrait que vous remarquiez des coupures de son quand vous utilisez une connexion réseau sans fil. Dans ce cas, utilisez une connexion réseau filaire.
- Vous pouvez connecter jusqu'à 16 serveurs multimédia à cette unité.
- Pour plus de détails sur les formats de fichiers pris en charge, reportez-vous à la section « Formats de fichiers pris en charge » (p. 62).
Configuration du partage de support des fichiers de musique
Pour dire des fichiers de musique de votre ordinateur avec cette unité, vous doivent configurer le paramètre de partage de support entre l'unité et l'ordinateur (Windows Media Player 12 ou version plus récente). Dans cette section, les descriptions utilisent la version pour Windows 7 de Windows Media Player à titre d'exemple.
Si vous utilise Windows Media Player 12
1 Démarrez Windows Media Player 12 sur votre PC.
2 Sélectionnez « Stream », puis « Turn on media streaming... »
(Exemple de la version anglaise)
La fenêtre du panneau de configuration s'ouvre sur votre PC.
4 Sélectionnez « Allowed » dans la liste déroulante à côté du nom de modèle de l'unité.
5 Comme pour l'objet 4, Sélectionnez « Allowed » dans la liste déroulante à côté des dispositifs (ordinateurs ou dispositifs mobiles) que vous pouze utiliser comme contrôleurs de matière.
6 Cliqueur OK pour quitter.
Si vous utilisez un PC ou un système de stockage NAS doté d'un autre logiciel de serveur DLNA
Reportez-vous au mode d'emploi de l'appareil ou du historique et configurez les paramètres de partage de support.
Lecture de musique sur PC
Suivez la procédure ci-après pour utiliser le contenu musical du PC et démarrer la lecture.
Note
Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.
1 Appuyez à plusieurs reprises sur NET pour sélectionner « Server » comme source d'entrée.
2 Utilisez les touches de curseur ( / ) pour selectionner un serveur de musique et appuyez sur ENTER.
3 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
Si un morceau est seLECTIONné, la lecture commence et les informations de lecture s'affichent.
SERVER
Note
- Si un fichier de musique sélectionné depuis l'unité est en cours de lecture sur votre PC, les informations de lecture s'afficht.
- Vous pouvez<memoriser le morceau en cours de lecture sous forme de presélection (p. 41).
- Vous pouvez changer les informations de lecture préesntes sur l'afficheur de la face avant en appuyant plusieurs fois sur DISPLAY (p. 22).
Utilisez les touches de télécommande suivantes pour contrôler la lecture.
| Touches | Fonction |
| Touches de curseur | Permettent deCHOISIR un fichier de musique ou un dossier. |
| ENTER | Une pression sur cette touche lance la lecture quand un contenu est selectionné. Si un dossier est selectionné quand cette touche est enforcée, la selection descend d'un niveau. |
| RETURN | Monte d'un niveau. |
| Touches de lecture | > / 00 | Interrompt/redémarre la lecture. |
| □ | Arrêté la lecture. |
| < / < | Effectue un saut avant/arrêté. |
| > / > |
| HOME | Affiche le répertoire racine du serveur de musique. |
| NOW PLAYING | Affiche des informations sur le morceau en cours de lecture. |
Note
Vous pouvez également utiliser un Digital Media Controller (DMC) compatible DLNA pour contrôler la lecture. Pour plus d'informations, reportez-vous à la section « DMC Control (Contrôle DMC) » (p. 49).
Réglages de lecture répétée/aléatoire
Vous pouvez configurer les réglages de lecture aléatoire/ repétée de contenus musicaux issus d'un PC.
1 Si la source d'entrée correspond à « Server», appuyez sur la touche de lecture REPEAT ou SHUFFLE pour désirir le mode de lecture.
| Touches de lecture | Réglage | Fonction |
| REPEAT | Off | Désactive la fonction de lecture répétée. |
| One | Lit le morceau en cours à plusieurs reprises. |
| All | Lit tous les morceaux de l'album (dossier) en cours à plusieurs reprises. |
| SHUFFLE | Off | Désactive la fonction de lecture aléatoire. |
| On | Lit les morceaux de l'album (dossier) en cours dans un ordre aléatoire. |
Réglages de lecture automatique
Ce paramètre permet d'activer la lecture automatique de la musique sur votre PC ou NAS quand vous mettez l'unité sous tension ou quand vous Sélectionné la source d'entrée « Server ».
1 Quand la source d'entrée « Server » est selectionnée, appuyez sur OPTION.
2 Utilisez les touches de curseur ( / ) pour selectionner « Auto Playback » et appuyez sur ENTER.
3 Utilisez les touches de curseur ( / ) pour selectionner « On » (activer) ou « Off » (désactiver).
4 Pour quitter le menu, appuyez sur OPTION.
Écoute de la radio Internet
Vous pouvez écouter les stations de radio Internet du monde entier.
Note
- Pour utiliser cette fonction, l'unité doit être raccordée à Internet (p. 14). Vous pouvez vérifier que les paramètres réseau (teils que l'adresse IP) sont correctement attribués à l'unité dans l'options « Information (Informations) » (p. 48) du menu « Setup »
- Il se peut que vous ne puissiez pas receivevoir certaines stations radio Internet.
- L'unité permet d'utiliser le service airable. Radio. airable est un service de Tune In GmbH.
- Ce service peut être supprimé sans avis préalable.
1 Appuyez à plusieurs reprises sur NET pour sélectionner « Net Radio » comme source d'entrée.
La liste des stations apparaît sur l'affichage de la face avant.
2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
Quand une station Internet est selectionnée, la lecture commence et les informations de lecture s'affichent.
Utilisez les touches de télécommande suivantes pour contrôler la lecture.
| Touches | Fonction |
| Touches de curseur | Sélectionnent la station radio Internet ou une catégorie, comme par exemple le genre musical. |
| ENTER | Une pression sur cette touche lance la lecture quand une station radio Internet est sélectionnée. Si une catégorie est sélectionnée quand cette touche est enforcée, la selection descend d'un niveau. |
| RETURN | Monte d'un niveau. |
| Touches de lecture | □ | Arrêté la lecture. |
| HOME | Affiche les-catégories principales si enforcépendant la lecture. |
| NOW PLAYING | Affiche des informations de lecture sur la station radio Internet. |
Note
- Vous pouvez<memoriser le morceau en cours de lecture (p. 41).
- Vous pouvez changer les informations de lecture prsentes sur l'afficheur de la face avant en appuyant plusieurs fois sur DISPLAY (p. 22).
- Certaines informations peuvent ne pas etre disponibles en fonction de la station.
Lecture de musique issue d'iTunes ou d'un iPhone via un réseau (AirPlay)
La fonction AirPlay vous permet de dire la musique d'iTunes ou d'un iPhone sur l'unité via un réseau.
Pour utiliser cette fonction, l'unité et votre PC ou l'iPhone doivent être raccordés au même routeur (p. 14).
AirPlay est compatible avec les iPhone, iPad et iPod touch dotés du système iOS 4.3.3 ou d'une version plus récente, avec les ordinateurs Mac tournant sous OS X Mountain Lion ou un système plus récent, et avec les Mac et PC dotés du logiciel iTunes 10.2.2 ou d'une version plus récente. (À compter de juin 2017)
Lecture de contenus musicaux d'iPhone ou d'un iTunes
Suivez la procédure ci-après pour生存 des contenus musicaux issus d'un iPhone ou d'iTunes sur l'unité.
1 Mettez l'unité sous tension et démarrez iTunes sur le PC ou affichez l'écran de lecture de l'iPhone.
Si iTunes ou l'iPhone reconnaît l'unité, l'icone AirPlay s'affiche.
iOS10 (exempl)
iTunes (example)
Note
Si l'icone ne s'affiche pas, vérifie que l'unité et le PC ou l'iPhone sont correctement raccordés au routeur.
2 Sur l'iPhone ou iTunes, cliquez (appuyez) sur l'icone AirPlay et selectionnez l'unité (nom du réseau de l'unité) comme apparéil de sortie audio.
3 Sélectionnez un morceau et démarrez la lecture.
L'unité sélectionne automatiquement « AirPlay » comme source d'entrée et démarre la lecture. Les informations de lecture sont représentées sur l'afficheur de la face avant.
Note
- Vous pouvez changer les informations de lecture prsentes sur l'afficheur de la face avant en appuyant plusieurs fois sur DISPLAY (p. 22).
- Vous pouvezmettre l'unité sous tension automatiquement lors du démarrage de la lecture sur iTunes ou sur l'iPhone en réglant l'options « Standby (Network Standby, Veille du réseau) » (p. 49) du menu « Setup » sur « On »
- Vous pouvez modifier le nom du réseau (nom de l'unité du réseau) affché sur l'iPhone ou iTunes dans l'options « Network Name (Nom du réseau) » (p. 49) du menu « Setup »
- Vous pouvez régler le volume de l'unité depuis l'iPhone ou iTunes pendant la lecture.
ATTENTION
Utiliser iTunes ou l'iPhone pour régler le volume peut entraîner un niveau excessif susceptible d'endommager votre ouïe ou l'appareil. Si le volume de lecture est excessivement élevé, arrêtez immédiatement la lecture sur iTunes ou l'iPhone. Nous recommendons l'utilisation de « Volume interlock » (p. 46) dans le menu « Option » pour limiter les changements de volume induits par iTunes ou l'iPhone.
Utilisez les touches de télécommande suivantes pour contrôler la lecture.
| Touches | Fonctions |
| Touches de lecture | ▷/□□ | Interrupt/redémarre la lecture. |
| □ | Arrête la lecture. |
| ◁◁/◁◁ | Effectue un saut avant/arrière. |
| ▷▷ /▷▷ |
| REPEAT | Change les réglages de lecture repétée. |
| SHUFFLE | Change les réglages de lecture aléatoire. |
Lecture de musique stockée sur un dispositif de stockage USB
Sur l'unité, vous pouvez dire des fichiers de musique stockés sur un dispositif de stockage USB. Pour plus de détails, voyagez le mode d'emploi du dispositif de stockage USB utilisé.
Note
- Ne raccordez jamais d'appareils d'un format autre que stockage de masse USB ( comme par exemple des chargeurs ou concentrateurs USB), des PC, lecteurs de cartes, disques dures externes, etc.
- Certains fonctions risquent de ne pas etre compatibles, selon le modele ou le fabricant du dispositif de stockage USB.
- Pour des détails sur les dispositifs de stockage USB et les formats de fischiers pris en charge, reportez-vous à la section « Appareils et formats de fischiers compatibles » (p. 62).
Raccordement d'un dispositif de stockage USB
1 Raccordez le dispositif de stockage USB à la prise USB.
Cette unité (avant)
Note
- Si le dispositif de stockage USB contient de nombreux fichiers, leur chargement peut prendre un certain temps. Dans ce cas, le message « Loading... » apparait sur l'afficheur de la face avant.
- Déconnectez le dispositif de stockage USB de la prise USB lorsque vous ne l'utilise pas.
- Arrêtez la lecture sur le dispositif de stockage USB avant de le débrancher de la prise USB.
- Vous ne pouvez pas raccorder l'ordinateur à la prise USB de l'unité.
- Cette unité ne peut pas charger de dispositif de stockage USB quand elle est en mode veille.
Lecture du content du dispositif de stockage USB
Suivez la procédure ci-après pour utiliser le contenu du dispositif de stockage USB et démarrer la lecture.
Note
Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.
1 Appuyez sur USB pour selectionner « USB » comme source d'entrée.
2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
Si un morceau est seLECTIONné, la lecture commence et les informations de lecture s'affichent.
Note
- Vous pouvez<memoriser le morceau en cours de lecture sous forme de presélection (p. 41).
- Vous pouvez changer les informations de lecture prsentes sur l'afficheur de la face avant en appuyant plusieurs fois sur DISPLAY (p. 22).
Utilisez les touches de télécommande suivantes pour contrôler la lecture.
| Touches | Fonction |
| Touches de curseur | Permettent deCHOISIR un fichier de musique ou un dossier. |
| ENTER | Une pression sur cette touche lance la lecture quand un fichier de musique est selectionné. Si un dossier est selectionné quand cette touche est enforcée, la selection descend d'un niveau. |
| RETURN | Monte d'un niveau. |
| Touches de lecture | ▷/□ | Interrupt/REDémarre la lecture. |
| □ | Arrêté la lecture. |
| □/□ | Effectue un saut avant/arrière. |
| ▷/□□ |
| HOME | Affiche le répertoire racine du dispositif USB. |
| NOW PLAYING | Affiche des informations sur le morceau en cours de lecture. |
Réglages de lecture repétée/aléatoire
Vous pouvez configurer les réglages de lecture répétée/ aléatoire de contenus sur dispositifs de stockage USB.
1 Si la source d'entrée correspond à « USB», appuyez sur la touche de lecture REPEAT ou SHUFFLE pour désirir le mode de lecture.
| Touches de lecture | Réglage | Fonction |
| REPEAT | Off | Désactive la fonction de lecture répétée. |
| One | Lit le morceau en cours à plusieurs reprises. |
| All | Lit tous les morceaux de l'album (dossoir) en cours à plusieurs reprises. |
| SHUFFLE | Off | Désactive la fonction de lecture aléatoire. |
| On | Lit les morceaux de l'album (dossoir) en cours dans un ordre aléatoire. |
Réglages de lecture automatique
Ce paramètre permet d'activer la lecture automatique de la musique sur votre dispositif de stockage USB quand vous mettez l'unité sous tension ou quand vous sélectionnez la source d'entrée « USB ».
1 Quand la source d'entrée « USB » est seLECTIONnée, appuyez sur OPTION.
2 Utilisez les touches de curseur ( / ) pour selectionner « Auto Playback » et appuyez sur ENTER.
3 Utilisez les touches de curseur ( / ) pour selectionner « On » (activer) ou « Off » (désactiver).
4 Pour quitter le menu, appuyez sur OPTION.
Mémorisation du morceau/de la station en cours d'écoute (fonction Preset)
Quand une source réseau et USB est sélectionnée comme source d'entrée, vous pouvez<memoriser le morceau en cours de lecture ou la station de diffusion en cours d'écoute -vous disposez pour cela de 40 mémoires (ou encore « préseLECTIONs »).
Voussouspoucealorsfacillementrappelertotomorceou ou stationmémorisé enchoisissantsonnuméro depréselection. Les sourcesd'entree suivantes peuvent être ainsi ménoriseses. Server,NetRadio,USB et les servicesde diffusion.
Note
- Vous pouvez aussi memoriser des morceaux et des stations sous forme de préseLECTIONs avec « MusicCast CONTROLLER » (p. 20).
- Quand vous enregistrez des fichiers musicaux présents sur un dispositif de stockage USB, un PC ou un dispositif de stockage NAS, cette unité ménorise l'emplacement relat des fichiers musicaux dans le dossier. Si vous avez ajouté ou supprimé des fichiers musicaux dans le dossier en question, il se pourrait que cette unité ne puisse pas rappeler le fichier musical voulu. Dans ce cas, enregistrez à nouveau les contenus voulus.
Mémorisation d'un morceau ou d'une station
1 Lancez la lecture du morceau ou de la station de diffusion que vous pouze memoriser.
2 Appuyez sur MEMORY.
Note
En maintainant la touche MEMORY enforcée pendant plus de 3 secondes, vous pouvez sauter les étapes suivantes etmettre automatiquement en mémoire la station ou le morceau sélectionné sous un numéro de préseLECTION disponible (à savoir le numéro de préselection suivant le dernier numéro de préselection utilisé).
3 Utilisez PRESET / pour selectionner le numero de présélection sous lequel la station ou le orceau sera mis en mémoire.
Lorsque you selectionnez un numero de preselection sous lequel aucune station n'est en memoire, le message « Empty » s'affiche.
4 Appuyez sur MEMORY.
Une fois la mise en mémoire terminée, l'afficheur revient à l'etat initial.
Note
Pour annuler la mémorisation, appuyez sur RETURN.
Rappel d'un morceau/d'une station méorisé
1 Appuyez sur NET ou USB pour sélectionn la source d'entrée voulue.
2 Appuyez sur PRESET < / > pourCHOISIR un numero de preselection.
3 Appuyez sur ENTER pour rappeler le contenu de la présélection.
Note
- Il se pourrait que le rappel d'une station ou d'un morceau méorisé dans une préselection prenne un certain temps.
- Pour annuler le rappel, appuyez sur RETURN.
- Vous pouvez aussi rappeler les morceaux ou stations mémorisés avec « MusicCast CONTROLLER » (p. 20).
Supprimer une préselection
1 Appuyez sur NET ou USB pour sélectionn la source d'entrée voulue.
2 Appuyez sur PRESET / pour désigner un numéro de préselection à supprimer.
3 Appuyez sur CLEAR sur le panneau avant pour supprimer la presélection.
Quand le contenu de la presélection a ete supprimé, « Empty » s'affiche.
OPÉRATIONS AVANÇÉES
Optimisation automatique des réglages d'enceintes (YPAO)
La fonction YPAO (« Yamaha Parametric room Acoustic Optimizer ») déetecte les enceintes connectées, mesure la distance entre les enceintes et la position d'écoute, et optimise ensuite les réglages d'enceintes tels que l'équilibre de volume et les paramètres acquistiques en fonction de l'acoustique de votre piece.
Note
1 Appuyez sur (alimentation) sur le panneau avant pourmettre l'unité sous tension.
2 Mettez le caisson de graves sous tension et réglez son volume en position intermédiaire. Si la fréquence de transfert est régliable, réglez-la sur le maximum.
3 Configurez les paramètres suivants.
- Appuyez sur SPEAKERS A/B sur le panneau avant ou la télécommande pourCHOISIR les enceintes voulues.
- Réglez la commande BASS et la commande TREBLE du panneau avant sur 0 (position centrale).
- Réglez la commande BALANCE du panneau avant en position centrale.
- Reglez la commande LOUDNESS du panneau avant sur FLAT (en position centrale).
- Si la fonction Pure Direct est activée, appuyez sur PURE DIRECT du panneau avant pour la désactiver.
Note
- Les réglages d'enceintes sont sauvégardés individuellement en fonction du jeu d'enceintes (A, B, A+B).
- Quand vous utilisez la fonction YPAO, selectionnez les yeux d'enceintes (A + B) uniquely pour la connexion bifilaire. Si vous selectionnez les yeux d'enceintes (A + B) quand d'autres enceintes sont connectees aux bornes SPEAKERS A/B, la mesure ne pourrait pas etre executee correctement.
4 Placez le microphone YPAO au niveau de votre position d'écoute et raccordez-le à la prise YPAO MIC du panneau avant.
Note
Placez le microphone YPAO à votre position d'écoute (à la hauteur de vos oreilles). Nous recommendons l'utilisation d'un pied comme support pour le microphone. Vous pouvez stabiliser le microphone avec les vis du pied.
Le message suivant apparait sur l'affichage de la face avant.
YPAO [ENTER]:Start
Note
Pour annuler l'opération, débranchez le microphone YPAO avant le démarrage de la mesure.
5 Pour commencer la mesure, appuyez sur ENTER.
La mesure commence dans les 10 secondes. La procédure de mesure prend environ 1 minute.
Note
Pour annuler la mesure, appuyez sur RETURN et effectuez la procédure déscribe sous « Messages d'erreur » (p. 44).
« Result Info. » apparait sur l'afficheur de la face avant quand la mesure se termine.
YPA0（A） ResultInfo.
Note
Si « Error Info » s'affiche, appuyez sur la touche de curseur (▷) pour vérifier le message d'erreur (p. 44).
6 Pour vérifier les résultats de la mesure, appuyez sur la touche de scourer () .
Si « No Warning » apparait sur l'afficheur de la face avant, l'execution de la mesure s'est déroulée correctement.
Note
Si tout autre message d'ajtestement (tel que « W-1 ») apparait sur l'affichage de la face avant, reportez-vous à la section « Messages d'ajtestement » (p. 45).
7 Appuyez sur la touche de curseur () ou sur RETURN.
Pour sauvegander les résultats de la mesure, utilisez les touches de curseur ( / ) pour selectionner « Save » et appuyez sur ENTER. Pour terminer la mesure sans sauvegander les résultats, utilisez les touches de curseur ( / ) pour selectionner « Cancel » et appuyez sur ENTER.
Note
Vous pouvez changer les réglages YPAO (« YPAO On/Off » et « YPAO Volume ») avec le menu « Setup » (p. 50).
9 Débranche le microphone YPAO de cette unité.
Avis
Le microphone YPAO est sensible à la chaleur. Ne le placez donc pas à des endroits où il serait exposé à la lumière directe du soleil ou à des températures élevées ( comme par exemple sur un apparéil AV).
Messages d'erreur
Si un message d'erreur s'affiche durant la mesure YPAO, résolvez le problème et effectuez a nouveau la mesure.
| Message d'erreur | Causes possibles | Actions correctives |
| E-1 Noisy | Il y a trop de bruit dans la pièce. | Veillez à ce que la pièce soit silencieuse et effectuez à nouveau la mesure. |
| E-2 No Signal | Le microphone YPAO n'arrive pas à détecter les tonalités de test. | Raccordez fermement le microphone YPAO à la prise YPAO MIC et effectuez à nouveau la mesure. Si cette erreur se produit, prenez contact avec le revendeur ou le service après-venture agrée Yamaha le plus proche. |
| E-3 No MIC | Le microphone YPAO a été débranché. | Raccordez fermement le microphone YPAO à la prise YPAO MIC et effectuez à nouveau la mesure. |
| E-4 User Cancel | La mesure a été annulée. | Si vous le souhaitez, effectuez à nouveau la mesure. |
| E-5 PHONES | Un casque est raccordé à la prise PHONES de cette unité. | Débranchez le casque et effectuez à nouveau la mesure. |
| E-10 Internal Error | Une erreur interne s'est produit. | Quittez la fonction YPAO, mettez l'unité hors tension puis remettez-la sous tension. Si cette erreur se produit, prenez contact avec le revendeur ou le service après-venture agrée Yamaha le plus proche. |
| E-20 No SPEAKERS | Aucune enceinte n'est détectée. | Appuyez sur SPEAKERS A/B pour selectionner les enceintes utilisées et effectuez à nouveau la mesure. Si cette erreur se produit quand les enceintes correctes sont sélectionnées, mettez l'unité hors tension et vérifiez les connexions des enceintes. |
| E-21 Control Knob | La position des commandes BASS/TREBLE/ BALANCE/LOUDNESS est incorrecte. | Réglez toutes les commandes en position centrale et effectuez à nouveau la mesure. |
| E-22 Pure Direct | La fonction Pure Direct est activée. | Appuyez sur PURE DIRECT sur le panneau avant pour désactiver la fonction Pure Direct et effectuez à nouveau la mesure. |
Note
Après avoir vérifié le message d'erreur, appuyez sur la touche de curseur («) pour returner au statut précédent et effectuez la procédure décrite ci-dessous :
- Pour recommencer la mesure :
Utilisez les touches de curseur ( / ) pour selectionner « Retry » et appuyez sur ENTER. Passez à l'etape 5 à la page 43.
- Pour quitter la fonction YPAO :
Utilisez les touches de curseur ( / ) pour selectionner « Exit » et appuyez sur ENTER.
Messages d'advertissement
Si un message d'advertisement s'affiche après la mesure, il vous est toujours possible de sauvegarder ses résultats. Cependant, nous vous conseillons d'effectuer à nouveau la mesure YPAO de sorte à obtaining des réglages d'enceintes optimaux pour l'utilisation de l'unité.
| Message d'advertissement | Causes possibles | Actions correctives |
| W-1 Out of Phase | Le raccordement des câbles (+/-) d'une enceinte est peut-être inversé. | Vérifiez les connexions (+/-) des câbles d'enceintes.Si un cable d'enceinte est racordé incorrectement, mettez l'unité hors tension et corrigez la connexion du cable.Selon le type d'enceintes ou la configuration de la pièce, ce message pourrait apparaiter même quand les enceintes sont correctement raccordées. Si c'est le cas, ignorez simplement ce message. |
| W-2 Over Distance | Une enceinte est placée à plus de 24 m de la position d'écoute. | Rapprochez l'enceinte de sorte qu'elle se trouve à 24 m ou moins de la position d'écoute. |
| W-3 Level Error | Il y a d'importantes différences de volume entre les enceintes. | Vérifiez l'environnement d'utilisation et les raccordements des câbles (+/-) de chaque enceinte, ainsi que le volume du caisson de graves. Nous vous conseillons d'utiliser des enceintes identiques ou des enceintes de caractéristiques aussi similaires que possible. |
Note
- Si plusieurs averissements sont produits, utilisez les touches de scourer ( /) pour vérifier les autres messages d'ajretissement.
- Pour returner au statut précédent après avoir vérifié le message d'advertissement, appuyez sur la touche de curseur («).
Vous pouvez configurer des réglages de lecture distincts pour différentes sources de lecture. Ce menu permet de configurer facilement les paramètres durant la lecture.
1 Appuyez sur OPTION.
2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
Note
Pour revenir au statut précédent pendant les opérations du menu, appuyez sur RETURN.
3 Utilisez les touches de curseur ( / ) pour selectionner un réglage.
Note
Les éléments disponibles varient en fonction de la source d'entrée sélectionnée.
| Éléments | Fonction | Page |
| Volume Trim (Correction de volume) | Rectifie les différences de niveau du volume entre les sources d'entrée. | 46 |
| Signal Info. (Informations signal) | Affiche les informations relatives au signal audio. | 46 |
| Auto Preset (Présélection auto) | Enregistre automatiquement les stations FM émettant des signaux puissants comme pr sélections. | 25 |
| Clear Preset (Supprimer présélection) | Supprime les stations radio mémorisées dans les pr sélections. | 27 |
| Initiate Scan (Lancer balayage) | (R-N803D uniquement) Effectue un balayage initial pour la réception radio DAB. | 29 |
| Éléments | Fonction | Page |
| Tune Aid (Auxiliaire de symtonisation) | (R-N803D uniquement)
Vérifie la qualité de réception du signal de chaque canal DAB. | 31 |
| Vol.Interlock (Volume interlock, Verrouillage volume) | Active/désactive les commandes de volume depuis iTunes ou l'iPhone via AirPlay. | 46 |
| Auto Playback (Lecture auto) | Détermine si la lecture des fichiers musicaux sur votre PC ou système de stockage NAS ou USB démarre automatiquement ou non quand vous mettez l'unité sous tension ou sélectionnez la source d'entrée correspondante. | 36, 40 |
Volume Trim
Rectifie les différences de niveau du volume entre les sources d'entrée. Si vous estes géné par des différences de volume lors du changement des sources d'entrée, utilisez cette fonction pour les corriger.
Note
Ce réglage s'applique séparément à chaque source d'entrée.
Plage de réglage
-10,0 dB à 0,0 dB à +10,0 dB (incréments de 0,5 dB)
Réglage par défaut
0,0 dB
Signal Info.
Affiche les informations relatives au signal audio.
Choix
| FORMAT | Format audio du signal d'entrée |
| SAMPLING | Nombre d'échantillons par seconde du signal numérique d'entrée |
Note
Pour afficher les informations sur l'afficheur de la face avant, appuyez sur les touches de curseur ( / ) à plusieurs reprises.
Vol.Interlock (Volume interlock)
Active/désactive les commandes de volume depuis iTunes ou l'iPhone via AirPlay.
Réglages
| Off | Désactive les commandes de volume depuis iTunes ou l'iPhone. |
| Ltd (par défaut) | Active les commandes de volume depuis iTunes ou l'iPhone dans les limites de la plage (-80,0 dB à -20,0 dB et mise en sourdine). |
| Full | Active les commandes de volume depuis iTunes ou l'iPhone dans la plage complète (-80,0 dB à +16,5 dB et mise en sourdine). |
Ce menu permet de régler les divers paramètres de l'unité.
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner l'élément de menu souhaité et appuyez sur ENTER.
3 Utilisez les touches de curseur ( / ) pour selectionner un réglage et appuyez sur ENTER.
Note
Pour revenir au statut précédent pendant les opérations du menu, appuyez sur RETURN.
4 Pour quitter le menu, appuyez sur SETUP.
| Élément de menu | Fonction | Page |
| Network | Connection | Séléctionne la méthode de connexion au réseau. | 48 |
| Information | Affiche les informations réseau sur l'unité. | 48 |
| IP Address | Configure les paramètres du réseau (teils que l'adresse IP). | 49 |
| DMC Control | Indique si un contrôleur de media numérique (DMC) compatible DLNA est autorisé à contrôleur la lecture. | 49 |
| Standby (Network Standby) | Indique si la fonction permettant de mettre l'unité sous tension depuis d'autres péripériques réseau est activée/désactivée. | 49 |
| Network Name | Modifie le nom du réseau (nom de l'unité sur le réseau) affché sur les autres péripériques réseau. | 49 |
| Update (Network Update) | Met à jour le microprogramme via le réseau. | 50 |
| Bluetooth | On/Off | Active/désactive les fonctions Bluetooth. | 50 |
| Standby (Bluetooth Standby) | Détermine si la fonction permettant de mettre l'unité sous tension depuis des péripériques Bluetooth (veille Bluetooth) est activée/désactivée. | 50 |
| YPAO (Speaker A, Speaker B, Speaker A+B) | YPAO On/Off | Active/désactive les régliages consécutifs à la mesure YPAO. | 50 |
| VOL (YPAO Volume) | Active/désactive la fonction YPAO Volume. | 50 |
| Volume | Max Volume | Règle le volume maximum de sorte que le son ne soit pas trop assourdissant. | 50 |
| Initial Volume | Règle le volume initial pour quand ce récepteur est mis sous tension. | 50 |
| AutoPowerStdby (Auto Power Standby) | Règle la durée préalable à la mise en veille automatique. | 51 |
| ECO Mode | Active/désactive le mode ECO (mode d'économie d'énergie). | 51 |
Network (Réseau)
Configure les réglages de réseau.
Connection
Sélectionne la méthode de connexion au réseau.
| Wired | Sélectionnez cette option pour connecter l'unité à un réseau via un cable réseau disponible dans le commerce (p. 14). |
| Wireless | Sélectionnez cette option pour connecter l'unité à un réseau via le routeur sans fil ou point d'accès (p. 16). |
| WirelessDirect | Sélectionnez cette option pour connecter directement l'unité à un apparéil mobile. Pour plus de détails sur les réglages, voirez « Connexion directe de l'unité à un apparéil mobile (Wireless Direct) » (p. 19). |
Note
Quand l'unité est en mode MusicCast etendu, « Extend »
s'affiche. Pour plus d'informations sur le Mode étendu, consultez le « Guide de configuration de MusicCast » sur le site Internet de Yamaha.
Affiche les informations réseau sur l'unité.
| NEW FW Available | S'affiche si une mise à jour du microprogramme de cette unité est disponible (p. 54). |
| STATUS | Statut de connexion du réseau |
| MC NET | Statut du réseau MusicCast Une fois que « Ready » s'affiche, vous pouvez utiliser l'application MusicCast CONTROLLER. |
| MAC | Affiche l'adresse MAC de l'unité. L'adresse MAC varie selon la méthode de connexion (connexion LAN filaire ou LAN sans fil / connexion Wireless Direct). |
| SSID | (Quand vous utilisiez la connexion au réseau local sans fil ou Wireless Direct) L'identitéSSID de cette unité sur le réseau sans fil. |
| IP | Adresse IP |
| SUBNET | Masque sous réseau |
| GATEWAY | Adresse IP de la passerelle par défaut |
| DNS P | Adresse IP du serveur DNS primaire |
| DNS S | Adresse IP du serveur DNS secondaire |
Configure les paramètres du réseau (teils que l'adresse IP).
DHCP
Choisir d'utiliser ou non un serveur DHCP.
| Off | N'utilise pas un serveur DHCP. Configurez manuellement les paramètres réseau. Pour plus d'informations, reportez-vous à la section « Réglage manuel des paramètres réseau » |
| On (par défaut) | Un serveur DHCP permet d'obtenir automatiquement les paramètres réseau de l'unité (tehs que l'adresse IP). |
Réglage manuel des paramètres réseau
1 Réglez « DHCP » sur « Off »
2 Utilisez les touches de curseur ( / ) pour selectionner un type de paramètre.
| IP | Spécifie une adresse IP. |
| SUBNET | Spécifie un masque sous réseau. |
| GATEWAY | Spécifie l'adresse IP de la passerelle par défaut. |
| DNS P | Spécifie l'adresse IP du serveur DNS primaire. |
| DNS S | Spécifie l'adresse IP du serveur DNS secondaire. |
3 Utilisez les touches de curseur ( / ) pour selectionner la position d'edition.
(Exemple: réglage d'adresse IP)
Utilisez les touches de curseur ( / ) pour passer d'un segment à l'autre de l'adresse (Address1, Address2...).
4 Utilisez les touches de curseur ( / ) pour changer une valeur.
5 Pour quitter le menu, appuyez sur SETUP.
DMC Control (Contrôle DMC)
Indique si un Digital Media Controller (DMC) compatible DLNA est autorisé à contrôler la lecture.
| Disable | Ne permet pas aux DMC de contrôle la lecture. |
| Enable (par défaut) | Permet aux DMC de contrôle la lecture. |
Note
Un Digital Media Controller (DMC ou contrôleur de media numérique) est un périhérique pouvant contrôleur d'autres périhériques réseau. Lorsque cette fonction est activée, vous pouvez contrôle la lecture de l'unité depuis des DMC (teils que Windows Media Player 12) se trouvant sur le même réseau.
Standby
(Network Standby, Veille du réseau)
Indique si l'unité peut être mise sous tension depuis d'autres périhériques réseau (veille du réseau).
| Off | Désactive la fonction de veille du réseau. |
| On | Active la fonction de veille du réseau. (L'unité consomme plus d'électricité que lorsque l'options « Off » est sélectionnée.) |
| Auto (par défaut) | Active la fonction de veille du réseau. L'unité passée en mode d'économie d'énergie quand elle est déconnectée du réseau. |
Gracé à ses performances énergétiques exceptionnelles, ce produit consomme moins de 2W en mode de veille réseau (Network Standby).
Network Name (Nom du réseau)
Modifie le nom du réseau (nom de l'unité sur le réseau) affché sur les autres périhériques réseau.
1 Sélectionnez « Network Name » et appuyez sur ENTER.
NETWORK
2 Appuyez deux fois sur ENTER pour acceder à l'écran de modification du nom.
NET NAME
3 Utilisez les touches de curseur ( / ) pour selectionner le caractère à modifier et ( / ) pour selectionner un caractère.
NET NAME
Pour insérer / supprimer un caractère, appuyez sur PRESET > (insérer) ou PRESET (suprimer).
4 Appuyez sur ENTER pour confirmer le nouveau nom.
5 Pour quitter le menu, appuyez sur SETUP.
Update
(Network Update, Mise à jour du réseau)
Met à jour le microprogramme via le réseau.
| Perform Update | Lance le processus de mise à jour du microprogramme de l'unité. Pour plus d'informations, reportez-vous à la section « Mise à jour du microprogramme de l'unité via le réseau » (p. 54). |
| Version | Affiche la version du microprogramme installée sur l'unité. |
| ID | Affiche le numéro d'ID du système. |
Bluetooth
Configure les réglages Bluetooth.
On/Off
Active/désactive la fonction Bluetooth (p. 32).
| Off | Déactive la fonction Bluetooth. |
| On (par défaut) | Active la fonction Bluetooth. Juste après la sélection de « On », la transmission de la source réseau est momentanément interrompue. |
Standby
(Bluetooth Standby, Veille Bluetooth)
Déterminé si la fonction permettant demettre l'unité sous tension depuis des péripériques Bluetooth (veille Bluetooth) est activée/désactivée. Si cette fonction est réglée sur « On», l'unité est automatiquement mise sous tension quand vous établissez une connexion (p. 32) sur l'appareil Bluetooth.
| Off | Désactive la fonction de veille Bluetooth. |
| On (par défaut) | Active la fonction de veille Bluetooth. (L'unité consomme plus d'électricité que lorsque l'options « Off » est sélectionnée.) |
Note
Ce réglage n'est pas disponible lorsque « Standby (Network Standby, Veille du réseau) » (p. 49) est régèle sur « Off »
YPAO
Configure les paramètres liés à la fonction YPAO.
Les paramètres suivants sont disponibles pour chaque jeu d'enceintes (Speaker A, Speaker B, Speaker A + B ).
Note
Le jeu d'enceintes correspondant et les paramètres suivants sont disponibles une fois que les résultats de la mesure YPAO sont sauvégardés.
YPAO On/Off
Active/désactive les réglages consécutifs à la mesure YPAO.
| Off | Désactive les régles consécutifs à la mesure YPAO. |
| On (par défaut) | Active les régles consécutifs à la mesure YPAO. |
Active/désactive la fonction YPAO Volume. Quand la fonction YPAO Volume est activée, les niveaux de l'aigu et du grave sont automatiquement ajustés en fonction du volume de sorte à conserver un son naturel même à faible volume.
| Off | Désactive la fonction YPAO Volume. |
| On (par défaut) | Active la fonction YPAO Volume. |
Note
- La fonction YPAO Volume est désactiveré quand « YPAO On/Off » est régle sur « Off »
- Quand la fonction YPAO Volume est activée, le tímoin YPAO VOL. s'allume sur l'affichage de la face avant.
- La commande LOUDNESS (p. 24) ne fonctionne pas quand la fonction YPAO Volume est activée.
Volume
Configure les paramètres liés au volume.
Max Volume (Volume max.)
Règle le volume maximum de sorte que le son ne soit pas trop assourdissant.
Plage de réglage
-30 dB à +15,0 dB / +16,5 dB (pas de 5 dB)
Réglage par défaut
+16.5dB
Règle le volume initial, à la mise sous tension du récepteur.
Plage de réglage
Off, Mute, -80,0 dB à +16,5 dB (pas de 0,5 dB)
Réglage par défaut
Off
AutoPowerStdby (Auto Power Standby, Veille Automatique)
Active/désactive la fonction de veille automatique. Si vous n'utilise pas l'unité pendant la durée spécifique, elle passée automatiquement en mode veille.
| Off | Ne règle pas automatiquement l'unité en mode veille. |
| On | Active automatiquement le mode veille de l'unité. Quand NET, BLUETOOTH ou USB est sélectionné comme source d'entrée, l'unité passé en mode veille si aucune opération de lecture n'est effectué pendant 20 minutes sur la source sélectionnée. Quelle que soit la source d'entrée, l'unité passé en mode veille si elle n'est pas utilisée pendant 8 heures. |
Réglage par défaut
Modèles pour le Royaume-Uni et l'Europe : On
Autres modèles : Off
Note
Juste avant que l'unité entre en mode veille, le message « AutoPowerStdby » s'affiche et un compte à rebours démarre sur l'afficheur de la face avant.
ECO Mode
Active/désactive le mode ECO (économie d'énergie).
Lorsque le mode eco est activé, vous pouvez réduire la consommation d'énergie de l'unité.
Le nouveau réglage est effectif après le redémarrage de l'unité. Veillez à appuyer sur ENTER pour redémarrer l'unité après la sélection d'un réglage.
| Off (par défaut) | Désactive le mode ECO. |
| On | Active le mode ECO. |
Note
Lorsque l'option « ECO Mode » est réglée sur « On », l'afficheur de la face avant peut s'éteindre.
Configuration des paramètres du système
Configurez les paramètres du système de l'unité à l'aide des commandes en face avant.
1 Appuyez sur (alimentation) pourmettre l'unité hors tension.
2 Tout en maintainant enforcé RETURN, appuyez sur (alimentation).
3 Tournez SELECT/ENTER pour sélectionner un élément.
4 Appuyez sur SELECT/ENTER pour sélectionner un réglage.
5 Appuyez sur (alimentation) pour faire basculer l'unité en mode veille et remettez-la sous tension.
Les nouveaux régliages prennett effet.
Éléments du menu ADVANCED SETUP
| Éléments | Fonction | Page |
| VERSION | Vérifie la version du microprogramme actuellément installée sur l'unité. | 52 |
| SP IMP. | Change le réglage de l'impédance des enceintes. | 52 |
| REMOTE ID | Séléctionne le code de télécommande de l'unité. | 52 |
| TU | (Modèle pour l'Asie et modèle général uniquement) Règle le pas de la fréquence de symdonisation. | 53 |
| INIT | Restaure les régages par défaut. | 53 |
| UPDATE | Met à jour le microprogramme. | 53 |
Vérification de la version du microprogramme (VERSION)
VERSION · · · × · ,× ×
Vérifiez la version du microprogramme actuellement installée sur l'unité.
Note
- Vous pouvez également vérifier la version du microprogramme grâce à l'option « Update (Network Update, Mise à jour du réseau) » (p. 50) du menu « Setup »
- L'affichage de la version du microprogramme peut prendre un certain temps.
Modification du réglage d'impédance des enceintes (SP IMP.)
SP IMP.·80MIN
Changez les réglages de l'impédance d'enceinte de l'unité en fonction de l'impédance des enceintes raccordées.
Réglages
| 4 Ω MIN | Sélectionnez cette option si vous raccordez à cette unité des enceintes d'une impédance minimum de 4 ohms et inférieure à 8 ohms. |
| 8 Ω MIN (par défaut) | Sélectionnez cette option si vous raccordez à cette unité des enceintes d'une impédance de 8 ohms ou plus. |
Selection de l'ID de télécommande (REMOTE ID)
REMOTE ID·ID1
Change l'identifant (ID) de télécommande de l'unité de sorte qu'elle corresponde à celle de la télécommande.
En temps normal, vous selectionnerez « ID1 »
Selectionnez « AUTO » uniquement quand vous utilisez la télécommande fournie avec certains lecteurs Yamaha.
Réglages
ID1 (Par défaut), AUTO
Réglage du pas de fréquence de syntonisation (TU)
TU·F58/AM9
(Modèle pour l'Asie et modèle général uniquement)
Règle la taille du pas pour la fréquence de syntonisation.
Réglages
FM100/AM10, FM50/AM9 (par défaut)
Restauration des réglages par défaut (INIT)
INIT: CANCEL
Restaure les réglages par défaut de l'unité.
Choix
| ALL | Restaure les réglages par défaut de l'unité. |
| NETWORK | Initialisez tous les paramètres réseau, Bluetooth et USB. Quand vous effectuez l'initialisation, les morceaux/stations mémorisés (p. 41) via NET/USB sont supprimés. |
| CANCEL | Ne procèle pas à l'initialisation. |
Mise à jour du microprogramme (UPDATE)
UPDATE·NETWORK
De nouveaux microprogrammes proposant des fonctions supplémentaires ou des améliorations du produit seront publiés le cas échéant. Si l'unité est connectée à Internet, vous pouvez télécharger le microprogramme via le réseau. Pour plus de détails, reportez-vous aux informations fournies avec les mises à jour.
Procedure de mise à jour du microprogramme
N'effectuez pas cette procédure à moins que la mise à jour du microprogramme soit nécessaire. Veillez également à dire les informations fournies avec les mises à jour avant demettre le microprogramme à jour.
1 Appuyez à plusieurs reprises sur SELECT/ENTER pour selectionner « USB » ou « NETWORK » et appuyez sur DISPLAY pour lancer la mise à jour du microprogramme.
Choix
| USB | Mettez à jour le microprogramme à l'aide d'un dispositif de stockage USB. |
| NETWORK | Mettez à jour le microprogramme via le réseau. |
Note
Si l'unité déetecte une version plus récente du microprogramme sur le réseau, « NEW FW Available » s'affiche sous l'options « Information » du menu « Network». Dans ce cas, vous pouvez égalementmettre à jour le microprogramme de l'unité en suivant la procédure indiquée dans la section « Mise à jour du microprogramme de l'unité via le réseau » (p. 54).
Mise à jour du microprogramme de l'unité via le réseau
De nouveaux microprogrammes proposant des fonctions supplémentaires ou des améliorations du produit seront publiés le cas échéant. Si l'unité est connectée à Internet, vous pouvez télécharger le microprogramme via le réseau et leMETRE à jour.
Avis
- N'utilise pas l'unité et ne déconnectez pas le cable d'alimentation ou le cable réseau lors de la mise à jour du microprogramme. La mise à jour peut prendre environ 5 minutes ou plus (en fonction de votre début Internet).
- Si l'unité est connectée au réseau sans fil via un adaptateur pour réseau sans fil, il se peut que la mise à jour réseau ne soit pas possible, suivant la connexion réseau utilisée. Dans ce cas, mettez à jour le microprogramme à l'aide du dispositif de stockage USB (p. 53).
Note
Vous pouvez aussimettreàjourle microprogrammeàl'aide du dispositif de stockage USB depuis le menu « ADVANCED SETUP» (p.53).
1 Appuyez sur SETUP.
2 Utilisez les touches de curseur ( / ) pour selectionner « Network » et appuyez sur ENTER.
3 Utilisez les touches de curseur ( / ) pour selectionner « Information » et appuyez sur ENTER.
Si un nouveau microprogramme est disponible, « NEW FW Available » apparait sur l'afficheur de la face avant.
4 Appuyez sur RETURN pour returner au statut précédent.
5 Utilisez les touches de curseur ( / ) pour selectionner « Update » et appuyez sur ENTER.
6 Pour lancer la mise à jour du microprogramme, appuyez sur ENTER.
L'unité redémarre et lance la mise à jour du microprogramme.
Note
Pour annuler l'opération sansmettre à jour le microprogramme, appuyez sur SETUP.
7 Si « UPDATE SUCCESS » apparait sur l'afficheur de la face avant, appuyez sur (alimentation) sur le panneau avant.
La mise à jour du microprogramme est terminée.
■ Notification de nouvelle mise à jour disponible du microprogramme
Quand une nouvelle mise à jour du microprogramme est disponible sur le réseau, le message « NEW FW » s'affiche brievement sur l'affichage de la face avant après la mise sous tension de l'unité.
Pour effectuer la mise à jour du microprogramme, appuyez sur ENTER ( comme décrit à l'objet 6) quand cette notification est affichée. Si « UPDATE SUCCESS » apparait sur l'afficheur de la face avant, appuyez sur (alimentation) sur le panneau avant pourmettre l'unité hors tension.
Guide de dépannage
Reportez-vous au tableau suivant si l'unité ne fonctionne pas comme elle devrait. Si le problème que vous rencontrez n'est pas mentionné ci-dessous, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil en mode veille, débranchez le cordon d'alimentation et prenez contact avec le revendeur ou le service après-vente/agree Yamaha le plus proche.
Généralités
| Anomalies | Causes possibles | Actions correctives | Voir page |
| L'alimentation n'est pas activée. | Le circuit de protection a été activé trois fois de suite. Si tel est le cas, le témoin d'alimentation sur le panneau avant clignote lorsque vous essayez demettre l'unité sous tension. | Par mesure de protection, la fonction de mise sous tension est désactivée. Contactez votre revendeur ou le centre d'entretien Yamaha le plus proche pour demander la réparation. | — |
| Le cordon d'alimentation n'est pas branché convenablement, ou pas branché du tout. | Branchez fermement le cordon d'alimentation. | — |
| Le circuit de protection a été activé en raison d'un court-circuit, etc. | Vérifiez que les fils des cables d'enceintes ne se touchent pas, puis remettez l'unité sous tension. | 11 |
| Le microproessesur interne s'est figé en raison d'une décharge électrique externe (provoquee par un orage ou une décharge d'électricité statique) ou d'une baisse importante de la tension d'alimentation. | Appuyez sur Φ (alimentation) pourmettre l'unité hors tension et attendez au moins 15 secondes avant de la remetre sous tension. (Si le problème persististe, débranchez le cordon d'alimentation de la prise de courant puis rebranchez-le.) | — |
| L'alimentation n'est pas désactivée. | Le microproessesur interne s'est figé en raison d'une décharge électrique externe (provoquee par un orage ou une décharge d'électricité statique) ou d'une baisse importante de la tension d'alimentation. | Appuyez sur Φ (alimentation) pourmettre l'unité hors tension et attendez au moins 15 secondes avant de la remetre sous tension. (Si le problème persistsente, débranchez le cordon d'alimentation de la prise de courant puis rebranchez-le.) | — |
| Aucun son. | Raccordement incorrect des cables d'entrée ou de sortie. | Raccordez correctement les cables. Si l'anomalie persiste, il se peut que les cables soient défectueux. | 10 |
| Aucune source d'entrée appropriée n'est sélectionnée. | Séléctionnez une source d'entrée appropriée à l'aide du.selecteur INPUT du panneau avant (ou de l'une des touches de sclection d'entrée de la télécommande). | 22 |
| Les commutateurs SPEAKERS A/B ne sont pas régliés correctement. | Activez les SPEAKERS A ou SPEAKERS B correspondants. | 22 |
| Les raccordements des enceintes ne sont pas assurés. | Assurez les raccordements. | 10 |
| La sortie est en mode silencieux. | Déactivez le mode silencieux. | 8 |
| Un casque est raccordé à la prise PHONES. | Débranchez le casque. | 5 |
| Le réglage Max volume ou Initial volume est trop bas. | Vérifiez le réglage des paramètres « Max Volume » et « Initial Volume » sous le menu « Setup ». | 50 |
| Le composant correspondant à la source d'entrée sélectionnée est désactivé ou ne fonctionne pas. | Mettez le composant sous tension et assurez-vous qu'il fonctionne. | — |
| La sortie audio d'un apparéil audio raccordé à une entree audio numérique (prises COAXIAL/OPTICAL) produit un format de signal autre que PCM. | Régliez l'apparéil external de sorte qu'il produit un signal PCM. | — |
| Le son se coupe soudainement. | Le circuit de protection a été activé en raison d'un court-circuit, etc. | Réglez l'impédance afin qu'elle corresponde à vos enceintes. | 52 |
| Vérifiez que les fils des câbles d'enceintes ne se touchent pas, puis remettez l'unité sous tension. | 11 |
| L'unité aCHAFFÉ de manière excessive. | Vérifiez que les ouvertures situées sur le panneau supérieur ne sont pas obstruées. | — |
| La fonction de mise en veille automatique a été activée. | Désactivez la fonction de mise en veille automatique (« AutoPowerStdby » sous le menu « Setup »). | 51 |
| Seule l'enceinte de gauche ou de droite produit du son. | Raccordement incorrect des cables. | Raccordez correctement les cables. Si l'anomalie persististe, il se peut que les cables soient défectueux. | 10 |
| Il y a un déséquilibre de niveau entre les enceintes. | Placez la commande BALANCE sur une position appropriée. | 23 |
| Basses insuffisantes et pas de présence. | Les fils + et - sont inversés sur l'amplificateur ou les enceintes. | Raccordez les fils d'enceinte en respectant la phase + et -. | 11 |
| Un « bourdonnement » est audible. | Raccordement incorrect des cables. | Raccordez fermement les fiches audio. Si l'anomalie persististe, il se peut que les cables soient défectueux. | 10 |
| Pas de connexion de la platine à la borne GND. | Raccordez la platine à la borne GND de cette unité. | 10 |
| Le volume est trop faible durant la lecture d'un disque. | La platine en question est dotée d'une cartouche MC. | Installez un amplificateur de tête de lecture entre la platine et cette unité. | — |
| Le son est de moins bonne qualité lorsque vous écoutez avec un casque raccordé au lecteur de CD ou à la platine à cassette raccordé à cet appariel. | L'unité est hors tension ou en mode veille. | Mettez cette unité sous tension. | — |
| Le volume est trop faible. | La fonction Loudness est activée. | Réduisez le volume, réglez la commande LOUDNESS en position FLAT et réglez à nouveau le volume. | 24 |
Télécommande
| Anomalies | Causes possibles | Actions correctives | Voir page |
| La télécommande ne fonctionne pas correctement. | Distance ou angle incorrect. | La télécommande fonctionne jusqu'à une portée de 6 m et à un angle de 30 degrès maximum par rapport au panneau avant. | 9 |
| Les rayons directs du soleil ou un éclairage direct (provenant d'une lampe fluorescente à changement de fréquence, etc.) frappent le capteur de télécommande de l'unité. | Repositionnez l'unité. | — |
| Les piles sont déchargées. | Remplacez toutes les piles. | 9 |
Réception FM
| Anomalies | Cause possible | Actions correctives | Voir page |
| La qualité de réception de la radio FM est faible et le signal compte du bruit. | L'unité est soumise à des interférences radio, telles que des trajets multiples. | Changez la hauteur, l'orientation ou l'emplacement de l'antenne. | — |
| L'unité reçoit une station dans une région très éloignée de l'émetteur radio. | Appuyez sur MODE en face avant pour sélectionner « MONO » (mode mono). | 25 |
| Utilisez une ANTENNE extérieure disponible dans le commerce. | — |
| La station radio n'est pas automatiquement sélectionnée. | Le signal radio FM est faible. | Utilisez une ANTENNE extérieure disponible dans le commerce. | — |
| Sélectionnez la station manuelle. | 25 |
Réception AM (R-N803)
| Anomalies | Cause possible | Actions correctives | Voir page |
| La qualité de réception de la radio AM est faible et le signal compte du bruit. | L'unité capte du bruit produit par des sources comme un éclairage fluorescent ou un moteur électrique. | Selon l'environnement, il pourrait s'avérer difficile d'éliminer complètement ce bruit. Toutefois, l'utilisation d'une antenne extérieure disponible dans le commerce pourrait aider à réduire ce bruit. | — |
| Le signal radio AM est faible. | Changez l'orientation de l'antenne AM. | 13 |
| Sélectionnez la station manuelle. | 25 |
| Utilisez une antenne extérieure disponible dans le commerce. Raccordez l'antenne AM fournie à la borne ANTENNA(AM). | — |
| Impossible d'enregistrer les stations radio AM (présections). | Les stations ont peut-être été enregistrées automatiquement (Auto Preset). | Le préroglage auto (Auto Preset) est uniquement disponible pour les stations FM. Les stations radio AM doivent donc être enregistrées manuelle. | 26 |
Réception DAB (R-N803D)
| Anomalies | Cause possible | Actions correctives | Voir page |
| Impossible de capter des stations DAB. | Le balayage initial n’a pas été effectué. | Effectuez un balayage initial. | 29 |
| Le signal radio DAB est faible. | Changez la hauteur, l’orientation ou l'emplacement de l’anthenne. | 13 |
| Il n’y a pas de couverture DAB dans votre zone géographique. | Consultez votre revendeur ou WorldDMB Online à l’adresse http://www.worlddab.org pour une liste des couvertures DAB dans votre zone. | — |
| Le balayage initial n’a pas réussi (« NotFound » s'affiche sur l'afficheur de la face avant). | Le signal radio DAB est faible. | Changez la hauteur, l’orientation ou l'emplacement de l’anthenne. | 13 |
| Il n’y a pas de couverture DAB dans votre zone géographique. | Consultez votre revendeur ou WorldDMB Online à l’adresse http://www.worlddab.org pour une liste des couvertures DAB dans votre zone. | — |
| La qualité de réception de la radio DAB est médiocre et le signal comporte du bruit (par exemple un sifflement, Craquement ou bruit intermittent). | Le signal radio DAB est faible. | Changez la hauteur, l'orientation ou l'emplacement de l'antenne. | 13 |
| Les informations DAB ne s'affichent pas ou sont inexactes. | La station DAB peut être temporairement hors service ou les informations de la station DAB ne sont pas fournies par le diffuseur DAB. | Contactez le diffuseur DAB. | — |
Bluetooth
| Anomalies | Cause possible | Actions correctives | Voir page |
| Impossible de connecter l'unité à un dispositif Bluetooth. | La fonction Bluetooth est désactivée. | Sous le menu « Setup », réglez « Bluetooth (On/Off) » sur « On ». | 50 |
| L'unité est connectée à un dispositif Bluetooth différent. | Annulez la connexion Bluetooth active et établiesse la connexion avec le dispositif Bluetooth voulu. | 33 |
| L'unité est trop éloignée du dispositif Bluetooth. | Rapprochez le dispositif Bluetooth de l'unité. | — |
| Un appareil émettant des ondes electromagnétiques (tel qu'un four à micro-ondes ou un dispositif sans fil) est peut-être situé à proximité de l'unité. | N'utilise pas cette unité à proximité d'appareils émettant des ondes electromagnétiques. | — |
| L'appareil Bluetooth ne prend pas en charge le protocole A2DP. | Utilisez un dispositif Bluetooth prénant en charge le protocole A2DP. | 62 |
| Le profil de connexion enregistré sur le dispositif Bluetooth ne fonctionne peut-être pas pour une raison inconnue. | Effacez le profil de connexion sur le dispositif Bluetooth, puis établiesse à nouveau la connexion entre l'ordinatei Bluetooth et cette unité. | 32 |
| Le mot de passée de l'adaptateur Bluetooth ou d'un autre dispositif diffère peut-être de « 0000 ». | Utilisez un dispositif Bluetooth dont le mot de passée est réglé sur « 0000 ». | — |
| Aucun son n'est audible, ou le son compte des coupures intermittentes. | Le volume du dispositif Bluetooth connecté est trop bas. | Montez le volume sur le dispositif Bluetooth connecté. | — |
| La sortie audio du dispositif Bluetooth n'est peut-être pas réglée sur cette unité. | Sélectionnez cette unité comme destination de sortie sur le dispositif Bluetooth. | 32 |
| La connexion avec le dispositif Bluetooth est rompue. | Effectuez à nouveau la connexion avec le dispositif Bluetooth. | 32 |
| L'unité est trop éloignée du dispositif Bluetooth. | Rapprochez le dispositif Bluetooth de l'unité. | — |
| Un aparéil émettant des ondes electromagnétiques (tel qu'un four à micro-ondes ou un dispositif sans fil) est peut-être situé à proximité de l'unité. | N'utilise pas cette unité à proximité d'appareils émettant des ondes electromagnétiques. | — |
USB/reseau
| Anomalies | Cause possible | Actions correctives | Voir page |
| L'unité ne déetecte pas le dispositif de stockage USB. | Le dispositif de stockage USB n'est pas correctement raccordé à la prise USB. | Mettez l'unité hors tension, rebranchevez votre dispositif USB et remettez l'unité sous tension. | 39 |
| Le système de fichiers du dispositif de stockage USB n'est pas au format FAT16 ou FAT32. | Utilisez un dispositif de stockage USB au format FAT16 ou FAT32. | 62 |
| Impossible d'afficher les dossiers et fichiers du dispositif USB. | Les données du dispositif de stockage USB sont protégées par cryptage. | Utilisez un dispositif de stockage USB sans fonction de cryptage. | 62 |
| La fonction réseau n'est pas disponible. | Les informations réseau (adresse IP) n'ont pas été obtenues correctement. | Activez la fonction du serveur DHCP sur votre routeur et réglez l'option « DHCP » du menu « Setup » sur « On » sur l'unité. Quand vous reglez manuellement les paramètres réseau, voirlez à ce que l'adresse IP de cette unité soit différente de celle des autres dispositifs sur le réseau. | 49 |
| L'unité n'arrive pas à se connecter à Internet via un routeur LAN sans fil (point d'accès). | Le routeur LAN sans fil (point d'accès) est hors tension. | Mettez le routeur LAN sans fil (point d'accès) sous tension. | — |
| L'unité est trop éloignée du routeur LAN sans fil (point d'accès). | Installez cette unité plus près du routeur LAN sans fil (point d'accès). | — |
| Un obstacle bloque la调查显示 du signal entre cette unité et le routeur LAN sans fil (point d'accès). | Placez cette unité de sorte qu'aucun obstacle ne géné la调查显示 du signal entre l'unité et le routeur LAN sans fil (point d'accès). | — |
| Impossible de détecter un réseau sans fil. | Un apparéil émettant des ondes electromagnétiques (tel qu'un four à micro-ondes ou un dispositif sans fil) est peut-être situé à proximité de l'unité. | Dans le cas d'une connexion sans fil, n'utilise pas cette unité à proximité d' apparéils émettant des ondes electromagnétiques. | — |
| L'accès au réseau est limité à cause du pare-feu de votre routeur LAN sans fil (point d'accès). | Vérifiez les paramètres de pare-feu du routeur LAN sans fil (point d'accès). | — |
| Impossible de détecter le PC (serveur). | Les régliages de partage de support du PC (serveur) sont peut-être incorrectly. | Modifiez les régliages de partage de support du PC de sortie que cette unité puisse accéder au dossier sur le PC (serveur). | 34 |
| L'accès est limité en raison des régliages de sécurité du PC (serveur) ou du routeur. | Vérifiez les régliages de sécurité sur le PC (serveur) et le routeur LAN sans fil (point d'accès). | — |
| Cette unité et le PC (serveur) ne sont pas connectés au même réseau. | Vérifiez les régliages du réseau et du routeur pour vous assurer que les deux apparéils sont connectés au même réseau. | — |
| Impossible d'afficher (de litre) les fichiers du PC (serveur). | Le format des fichiers en question n'est peut-être pas pris en charge par cette unité ou par le PC (serveur). | Utilisez des fichiers de format compatible avec cette unité et avec le PC (serveur). Pour plus de détails sur les formats de fichiers pris en charge, reportez-vous à la section « Formats de fichiers pris en charge ». | 62 |
| Impossible de dire la radio Internet. | La station radio Internet sélectionnée n'est pas disponible pour l'instant. | Il se peut que le réseau de la station radio ait rencontres un problème ou que le service ait été arrêté. Tentez de réécouter la station à un autre moment ou Sélectionnez une autre station. | - |
| La station radio Internet sélectionnée diffuse actuellément un silence audio. | Certaines stations radio Internet diffusent du silence à certains moments de la journée. Tentez de réécouter la station à un autre moment ou Sélectionnez une autre station. | - |
| L'accès au réseau est limité par les paramètres de pare-feu d'un péripérisque réseau tel qu'un routeur LAN sans fil (point d'accès). | Vérifiéz le réglage pare-feu de vos péripériques réseau. La radio Internet n'est lisible que lorsqu'elle passse par le port désigné par chaque station radio. Le numéro de port varie selon la station radio. | - |
| Impossible de détecter cette unité quand vous utilise AirPlay ou un iPhone. | Youssutilizez un routeur LAN sans fil (point d'accès) prénant en charge plusieurs SSID. | La fonction de séparation de réseau du routeur LAN sans fil (point d'accès) empêche peut-être l'accès à cette unité. Quand vous effectuez la connexion à cette unité avec un iPhone, utilisez un SSID qui permet l'accès à cette unité (essayez la connexion via le SSID primaire). | - |
| L'unité n'est pas détectée quand vous utilissez une application dédiée sur un dispositif mobile. | Cette unité et le dispositif mobile ne sont pas connectés au même réseau. | Vérifiéz les réglages du réseau et du routeur pour vous assurer que les deux appareils sont connectés au même réseau. | - |
| Vousutilizez un routeur LAN sans fil (point d'accès) prénant en charge plusieurs SSID. | La fonction de séparation de réseau du routeur LAN sans fil (point d'accès) empêche peut-être l'accès à cette unité. Quand vous effectuez la connexion à cette unité avec un dispositif mobile, utilisez un SSID qui permet l'accès à cette unité (essayez la connexion via le SSID primaire). | - |
| La mise à jour du microprogramme via le réseau a échoué. | La connexion réseau est médiocre. | Attendez un moment avant d'essayer à nouveau de vous connecter, ou utilisez un dispositif de stockage USB pour effectuer la mise à jour du microprogramme. | 53 |
| L'unité n'arrive pas à se connecter au routeur LAN sans fil (point d'accès). | Le filtre d'adresse MAC est activé sur le routeur LAN sans fil (point d'accès). | L'unité ne peut pas se connecter à un routeur LAN sans fil (point d'accès) dont le filtre d'adresse MAC est activé. Changez les réglages du routeur LAN sans fil (point d'accès) pour autoriser la connexion de cette unité. | - |
Signalement d'erreurs sur l'afficheur de la face avant
| Message | Causes possibles | Actions correctives |
| Access denied | L'accès au PC est refusé. | Configuerez les paramètres de partage et sélectionnez l'unité comme un apparéil sur lequel des contenus musicaux sont partagés (p. 34). |
| Access error | L'unité ne parvient pas à accéder au dispositif USB. | Mettez l'unité hors tension et rebranchevez votre dispositif USB. Si l'anomalie persististe, essayez un autre dispositif USB. |
| L'unité ne parvient pas à accéder à l'iPod. | Éteignez, puis rallumez l'iPod. |
| L'unité ne prend pas en charge l'iPod raccordé. | Utilisez un iPod pris en charge par l'unité (p. 62). |
| Un problème est survenu lors de l'acheminement du signal du réseau vers l'unité. | Assurez-vous que votre routeur et votre modem sont sous tension. |
| Vérifiez la connexion entre l'unité et le routeur (ou concentrateur) (p. 14). |
| Check SP Wires | Il y a un court-circuit au niveau des cables d'enceintes. | Torsadez solidement les fils nus de chaque cable et raccordez-les correctement à l'unité et aux enceintes. |
| No content | Le dossier sélectionné ne contient aucun fichier lisible. | Sélectionnez un dossier contenant des fichiers pris en charge par l'unité. |
| Please wait | L'unité se prépare à se connecter au réseau. | Attendez que le message disparaisse. Si le message reste affché plus de 3 minutes, mettez l'unité hors tension, puis remettez-la sous tension. |
| Unable to play | L'unité ne parvient pas à dire les merceaux stockés sur l'iPod pour une raison quelconque. | Vérifiez les données. S'il est impossible de les dire sur l'iPod lui-même, il se peut que la zone de stockage ou les données soient défectueuses. |
| L'unité ne parvient pas à dire les merceaux stockés sur le PC pour une raison quelconque. | Vérifiez que l'unité prend en charge le format des fichiers que vous tentez de dire. Pour en savoir plus sur les formats pris en charge par l'unité, reportez-vous à « Lecture de musique stockée sur des serveurs multimédias (PC/NAS) » (p. 34). Si l'unité prend en charge le format de fichier, mais qu'elle ne parvient toujours pas à dire les fichiers, il se peut que le réseau soit surcharge. |
| Version error | La mise à jour du microprogramme a échoué. | Effectuez à nouveau la mise à jour du microprogramme. |
Appareils compatibles
Dispositif Bluetooth
- L'unité prend en charge les dispositifs Bluetooth compatibles avec le profil audio A2DP et le profil de commande AVRCP.
- Selon le modele, il se peut qu'un apparéil Bluetooth ne soit pas détecté par l'unité ou que certaines fonctions ne soient pas prises en charge.
Dispositif de stockage USB
- Cette unité prend en charge les dispositifs de stockage de masse USB ( comme par exemple les mémoires Flash ou lecteurs audio portables) utilisant le format FAT16 ou FAT32.
- Les dispositifs de stockage USB avec cryptage ne peuvent pas etre utilisés.
- Certaines fonctions risquent de ne pas etre compatibles, selon le modele ou le fabricant du dispositif de stockage USB.
AirPlay
- AirPlay est compatible avec les iPhone, iPad et iPod touch dotés du système iOS 4.3.3 ou d'une version plus récente, avec les ordinateurs Mac tournant sous OS X Mountain Lion ou un système plus récent, et avec les Mac et PC dotés du logiciel iTunes 10.2.2 ou d'une version plus récente.
- Made for. iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s iPad Pro (9.7" and 12.9"), iPad mini 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (3rd and 4th generation), iPad 2 iPod touch (5th and 6th generation) (À compter de juin 2017)
PC/USB (NAS)
| Fichier | Fréquence d'échantillonnage (kHz) | Débit binaire de quantification (bit) | Débit | Lecture sans blanc |
| WAV* | 32/44,1/48/88,2/96/176,4/192 | 16/24 | — | ✓ |
| MP3 | 32/44,1/48 | — | 8 à 320 | — |
| WMA | 32/44,1/48 | — | 8 à 320 | — |
| MPEG-4 AAC | 32/44,1/48 | — | 8 à 320 | — |
| FLAC | 32/44,1/48/88,2/96/176,4/192 | 16/24 | — | ✓ |
| ALAC | 32/44,1/48/88,2/96 | 16/24 | — | ✓ |
| AIFF | 32/44,1/48/88,2/96/176,4/192 | 16/24 | — | ✓ |
| DSD | 2,8MHz/5,6MHz | 1 | — | — |
- Format PCM linéaire uniquement
Note
- Pour dire les fichiers FLAC stockés sur un PC ou un système de stockage NAS, vous doivent installer le calculé serveur qui prend en charge le partage des fichiers FLAC via DLNA sur votre PC ou utiliser un serveur de stockage réseau prénant en charge les fichiers FLAC.
- Les contenus Digital Rights Management (DRM) ne peuvent pas etre lus.
Marques commerciales
Made for
iPod
iPhone
iPad
AirPlay
Prend en charge le système iOS 7 ou une version plus récente pour la configuration avec « Wireless Accessory Configuration » (configuration de périphérique sans fil). « Made for iPod », « Made for iPhone » et « Made for iPad » signifier qu'un accessoirelectronique a été concu pour être raccordé spécifique à un iPod, un iPhone ou un iPad et a été certifié par le développement comme conforme aux normes de performance Apple.
Apple n'est pas responsable du bon fonctionnement de cette unité ni de sa conformité aux normes de sécurité et aux réglementations en vigueur.
Notez que l'utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter ses fonctions de liaison sans fil.
iTunes, AirPlay, iPad, iPhone, iPod et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.
iPad Air et iPad mini sont des marques commerciales de Apple Inc.
App Store est une marque de service de Apple Inc.
dlna
CERTIFIEDTM
DLNATM et DLNA CERTIFIEDTM sont des marques commerciales ou des marques déposées de Digital Living Network Alliance. Tous droits réservés.
Toute utilise non autorisée est strictement interdite.
WindowsTM
Windows est une marque déposée de Microsoft
Corporation aux États-Unis et dans d'autres pays.
Internet Explorer, Windows Media Audio et Windows Media Player sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
AndroidTM
Google PlayTM
Android et Google Play sont des marques commerciales de Google Inc.
Wi-Fi PROTECTED
SETUP
CERTIFIED
Le logo Wi-Fi CERTIFIED™ est une marque de certification de la Wi-Fi Alliance®.
L'identifant Wi-Fi Protected Setup™ est une marque de certification de la Wi-Fi Alliance®.
Bluetooth
L'expression et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et l'utilisation de ces marques par Yamaha Corporation est sous licence.
Bluetooth Pile de protocoles (Blue SDK)
Copyright 1999-2014 OpenSynergy GmbH
Tous droits réservés. Tous droits non publiés réservés.
MusicCast
MusicCast est une marque commerciale ou marque déposée de la Yamaha Corporation.
Le label Eco de Yamaha est une marque certifier des produits de haute performances environnementales.
L'unité prend en charge la syntonisation DAB/DAB+.
Explications relatives à la licence GPL
Certaines sections de ce produit font appel à un logiciel dit « libre GPL/LGPL ». Vous disposez uniquement d'un droit d'obtention, de copie, de modification et de redistribution de ce code libre. Pour des informations sur le logiciel libre GPL/LGPL et son obtention, ainsi que sur la licence GPL/LGPL, surfez sur le site Internet de la Yamaha Corporation (http://download.yamaha.com/sourcecodes/musiccast/).
\section*{Caracteristiques techniques}
Réseau
- Prise d'entrée : NETWORK x 1 (100Base-TX/10Base-T)
- Fonction PC Client
- Compatible avec DLNA ver. 1.5
AirPlay pris en charge
Radio Internet
Service de diffusion
- Fonction Wi-Fi
Capacité de connexion directe avec un apparéil mobile
Méthodes de sécurité disponibles
WEP, WPA2-PSK(AES), Mixed Mode
Bande de fréquence radio. 2,4 GHz
Fréquence radio (fréquence opérationnelle) 2412 MHz à 2472 MHz
Puisance de sortie maximale (E.I.R.P). 17,5 dBm (56,2 mW)
Wireless network standard . IEEE 802.11 b/g/n
Paramètres Wi-Fi
WPS (Wi-Fi Protected Setup) Capacité WPS
Capacité de partage avec des dispositifs iOS via connexion sans fil
Fonction liée au Bluetooth
- Version.............Bluetooth 2.1 + EDR
- Fréquence 2,4 GHz
- Fréquence radio (fréquence opérationnelle) 2402 MHz à 2480 MHz
- Puissance de sortie maximale (E.I.R.P) 4,0 dBm (2,5 mW)
- Sortie sans fil...........Bluetooth Categorie 2
Profils Fonction source L'unité app Profil:version CODEC:SBC
Fonction récepteur
L'unité dispositif source (iPhone/Android, par ex.)
Profil: version 1.3 d'A2DP, version 1.6 d'AVRCP
CODEC: SBC, AAC
USB
- Prise d'entrée : USB x 1 (USB2.0)
- Compatible mémoire USB de stockage de masse
- Capacité d'alimentation électrique: 1,0 A
Audio
Puisance minimale de sortie efficace (20Hz a 20kHz 0,019% DHT, 8) 100W +100W
Puisssion dynamique par canal (IHF) (8 / 6 / 4 / 2) 140/170/220/290 W
- Puissance maximum par canal (1 kHz, 0,7% DHT, 4Ω)
[Modèle pour le Royaume-Uni et l'Europe] 160 W
Puisance IEC (1 kHz, 0,04% DHT, 8Ω) [Modèle pour le Royaume-Uni et l'Europe] 115 W
Largeur de bande de puissance (canaux G/D principaux) (0,06%) DHT 40,0 W, 8 . 10Hz a 50kHz
Taux d'amortissement (SPEAKERS A) 1 kHz, 8Ω 240 ou plus
- Puissance de sortie maximale efficace (JEITA)
(1 kHz, 10% DHT, 8Ω)
[Modèle pour l'Asie et modèle standard] 145 W
Sensibilite/impedance d'entree PHONO (MM) 2,5 mV/47 kCD,etc. 200 mV/47 kO
- Signal d'entrée maximal
PHONO (MM) (1 kHz, 0,03% DHT) 45 mV
CD, etc. (1 kHz, 0,5% DHT) 2,2 V
- Niveau/impédance de sortie
CD, etc. (signal de 1 kHz, 200 mV)
OUT
200 mV/1,0 kΩ
SUBWOOFER OUT
4.0 V/1,2 kΩ
(fréquence de coupure) 90 Hz
PHONES (charge de 8 ) .470 mV/470Ω
- Réponse en fréquence CD, etc. (20 Hz à 20 kHz) 0 ± 0,5 dB CD, etc. (10 Hz à 100 kHz, PURE DIRECT actif) 0 ± 1,0 dB
- Déviation d'égalisation RIAA
PHONO (MM). ±0,5 dB
- Distorsion harmonique totale
PHONO (MM) vers OUT
(20 Hz à 20 kHz, 2,5 V) 0,03% ou moins
CD, etc. vers SPEAKERS
(20 Hz à 20 kHz, 50,0 W, 8Ω) 0,019% ou moins
- Rapport signal/bruit (réseau IHF-A)
PHONO (MM) (entree court-circuitee, 5 mV)
[Modèle pour les États-Unis, le Canada, l'Asie et modele général uniquement]………82 dB ou plus
[Modèle pour le Royaume-Uni, l'Europe, la Corée, l'Australie]………75 dB ou plus
CD, etc. (entree court-circuitee, 200 mV)………100 dB ou plus
- Bruit résiduel (réseau IHF-A) 70μV
- Séparation de canaux CD, etc. (5,1 kΩ entrée court-circuitée, 1 kHz/10 kHz)
- 65/50 dB ou plus
- Caracteristiques du contrôle du son BASS
- Accentuation/atténuation (20 Hz) ± 10 dB
- Fréquence de transfert 300 Hz
- TREBLE
- Accentuation/atténuation (20 kHz) ± 10 dB
- Fréquence de transfert 3,0 kHz
Commande Loudness continue Attenuation 1 kHz. -30 dB
- Erreur de détction de gain (+16,5 à -80 dB).........0,5 dB ou moins
- Entrée numérique (OPTICAL/COAXIAL)
Fréquences d'échantillonnage prises en charge
32/44,1/48/88,2/96/176,4/192 kHz
FM
- Gamme de syntonisation
[Modèle pour les États-Unis et le Canada] ..... 87,5 à 107,9 MHz
[Modèle pour l'Asie et modèle standard]
...... 87,5/87,50 à 108,0/108,00 MHz
[Modèle pour le R.-U., l'Europe, la Corée et l'Australie]
...... 87,50 à 108,00 MHz
- Seuil de sensation douloureuse à 50 dB (IHF, 1kHz, 100% MOD.)
Mono 3,0 μV (20,8 dBf)
Rapport signal/bruit (IHF) Mono/Stereo 69 dB/67 dB
- Distorsion harmonique (1 kHz)
Mono/Sté reproduction 0,5%/0,6%
- Entrée antenne 75Ω, non équilibrée
AM (R-N803)
- Gamme de syntonisation
[Modèle pour les États-Unis et le Canada] 530 à 1710 kHz
[Modèle pour l'Asie et modele standard] 530/531 à 1710/1611 kHz
[Modèle pour la Corée] 531 à 1611 kHz
DAB (R-N803D)
- Plage de syntonisation 174 à 240 MHz (Band III)
- Format audio pris en charge
MPEG 1 Layer II/MPEG 4 HE AAC v2 (AAC+)
- Entrée antenne 75Ω, non équilibrée
Généralités
Tension d'alimentation [Modèle pour les États-Unis et le Canada] ....CA 120 V, 60 Hz [Modèle général] ..CA 110-120/220-240 V, 50/60 Hz [Modèle pour la Corée] ..CA 220 V, 60 Hz [Modèle pour l'Australie] ..CA 240 V, 50 Hz [Modèle pour l'Europe et le Royaume-Uni] ....CA 230 V, 50 Hz [Modèle pour l'Asie] ..CA 220-240 V, 50/60 Hz
Consommation 250 W
Hors tension 0,1 W
- Consommation en veille (donnée de refERENCE) 0,1 W
Sous tension Network Standby Cable 1,7 W Sans fil (Wi-Fi/Wireless Direct/Bluetooth) 1,8 W
- Consommation maximum (1 kHz, 8Ω, 10% THD)
[Modèle pour l'Asie et modele standard] 450 W
- Dimensions (L × H × P) 435 × 151 × 392 ~mm * Pieds et projections compris
- Dimensions de referencia (L × H × P) (avec antenne sans fil déployée) 435 × 215 × 392 ~mm * Pieds et projections compris
Poids 11,0 kg
* Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné.
Index
A
AC IN (prise) 7
Afficheur de la face avant 6
Afficheur de la face avant, changer les informations.... 22
AirPlay 38
Annulation, connexion Bluetooth 33
ANTENNA (bornes) 7
Antenne AM 13
Antenne DAB 13
Antenne FM. 13
Antenne sans fil 14
AutoPlayback,menu option 46
Auto Preset, menu option 46
AutoPowerStdby (Auto Power Standby), menu setup. 51
B
BALANCE (commande) 23
BASS (commande) 23
Bluetooth,jumelage 32
Bluetooth, menu setup 50
C
Cable de réseau, raccordement 14
Caisson de graves, raccordement 10
CD (prises) 7
Clear Preset, menu option 46
COAXIAL (prises) 7
Commande VOLUME 5
Configuration une pression du bouton WPS, connexion réseau sans fil 17
Connexion bifilaire 12
Connexion réseau 15
Control Knob, message sur l'affichage de la face avant. 44
Cordon d'alimentation, raccordement 14
D
DIMMER. 4
Disconnect MIC, message sur l'affichage de la face avant. 43
DLNA 34
DMC Control, Network, menu setup 49
E
ECO Mode, menu setup 51
Enceintes,raccordement. 10
[ENTER]:Start, message sur I'affichage de la face avant. 43
F
Fiche banane, raccordement 11
Fonction Preset, DAB 30
H
HOME,telecommande 8
1
ID de télécommande, menu ADVANCED SETUP.... 52
Impedance des enceintes, menu ADVANCED SETUP 52
Internal Error, message sur l'affichage de la face avant 44
Lecteur CD, raccordement 10
Lecteur DVD, raccordement. 10
Lecture aléatoire, AirPlay 38
Lecture aléatoire, contenu USB 40
Lecture aléatoire, musique sur PC 35
Lecture automatique, contenu USB 40
Lecture automatique, musique sur PC 36
Lecture de contenus d'iTunes, AirPlay 38
Lecture de contenus d'un iPod, AirPlay 38
Lecture de dispositif Bluetooth 32
Lecture repétée, AirPlay 38
Lecture repétée, contenu USB 40
Lecture repétée, musique sur PC 35
Lecture, contenu sur dispositif Bluetooth 32
Level Error, message sur l'affichage de la face avant 45
LINE (prises) 7
LOUDNESS (commande) 24
M
Mémorisation automatique, stations radio FM 25
Mémorisation manuelle, stations radio FM/AM 26
Menu ADVANCED SETUP 52
Menu Option 46
Menu Setup 47
Message, affichage de la face avant 61
Messages d'avertissement, YPAO. 45
Messages d'erreur, YPAO 44
Minuterie 24
Mise à jour du microprogramme via le réseau 54
Mise à jour du microprogramme, menu ADVANCED SETUP 53
MusicCast 20
MUTE 6
N
NAS, lecture de contenu 34
NETWORK (prise) 7
Network Name, Network, menu setup. 49
Network, menu setup 48
No MIC, message sur l'affichage de la face avant 44
No Signal, message sur l'affichage de la face avant .... 44
No SPEAKERS, message sur l'affichage de la face avant 44
No Warning, message sur l'affichage de la face avant 43
Noisy, message sur l'affichage de la face avant 44
NOW PLAYING,telecommande. 8
0
OPTICAL (prises) 7
Out of Phase, message sur l'affichage de la face avant 45
Over Distance, message sur l'affichage de la face avant 45
P
Partage de support, réglage 34
Partage du réglage d'appareil iOS, connexion réseau sans fil 16
PC, lecture de contenus 34
PHONES, message sur l'affichage de la face avant.... 44
PHONO (prises). 7
Presélection, morceau/station de diffusion 41
Prise PHONES 5
PURE DIRECT (commutateur) 23
Pure Direct, message sur l'affichage de la face avant 44
R
Radio AM 25
Radio DAB 29
Radio FM 25
Radio Internet 37
Réglage manuel, connexion réseau sans fil 18
Réglages automatiques d'enceintes 42
Result Info., message sur l'affichage de la face avant 43
RETURN 5
s
SELECT/ENTER 5
Sélecteur INPUT 5
Signal Info., menu option 46
SLEEP 6
SP IMP., menu ADVANCED SETUP 52
SPEAKERS (bornes) 7
SPEAKERS A/B 5
Standby (Network Standby), Network, menu setup.... 49
STEREO 6
Suppression de station présélectionnée 27
Syntonisation Radio Data System 28
T
Témoin Bluetooth 6
Témoin d'alimentation 4
Témoin d'intensité du signal 6
Touches de lecture 9
Touches de selection d'entrée, télécommande. 8
TREBLE (commande) 23
TRIGGER OUT (prises) 7
Tune Aid, menu option 46
TUNED 6
U
User Cancel, message sur l'affichage de la face avant 44
V
Vérification, connexion réseau 20
Version du microprogramme, menu ADVANCED SETUP 52
Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou électroniques usages ainsi que les piles usages ne doivent pas été mélangés avec les déchets domestiques habituels. Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usages, veillez les déposer aux points de collecte prévus à cet effet, conformément à la reglementation nationale.
En vous débarrassant correctement des déchets d'équipements électriques et électroniques et des piles usages, vous contribuèrez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pouraient advenir lors d'un traitement inapproprié des déchets.
Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usages, veuilles contacter votre municipality, cette service de traitement des déchets ou le point de vente où vous avez achetiè des produits.
Pour les professionnels dans l'Union française:
Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques, veillez contacter votre vendeur ou fournisseur pour plus d'informations.
Ces symboles sont seulement valables dans l'Union européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
Note pour le symbole « pile » (deux exemples de symbole ci-dessous):
Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas, il respecte les exigences établies par la directive européen relative aux piles pour le produit chimique en question.
(weee_battery_eu_fr_02)
| EN English
SIMPLIFIED EU DECLARATION OF CONFORMITY
Hereby, Yamaha Music Europe GmbH declares that the radio equipment type [R-N803D] is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://europe.yamaha.com/en/support/compliance/doc.html |
| FR French
DECLARATION UE DE CONFORMITE SIMPLIFIEE
Le soussigné, Yamaha Music Europe GmbH, déclare que l'équipement radioélectrique du type [R-N803D] est conforme à la directive 2014/53/EU. Le texte complèt de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://europe.yamaha.com/en/support/compliance/doc.html |
| DE German
VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Yamaha Music Europe GmbH, dass der Funkanlagentyp [R-N803D] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: https://europe.yamaha.com/en/support/compliance/doc.html |
| SV Swedish
FÖRENKLAD EU-FÖRSAKRAN OM ÖVERENSSTÄMMELSE
Härmed fösakrar Yamaha Music Europe GmbH attenna typ av radioutrustning [R-N803D] överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om överensstammelse finns på följande webbadress: https://europe.yamaha.com/en/support/compliance/doc.html |
| IT Italian
DICHIARAZIONE DI CONFORMITA UE SEMPLIFICATA
Il fabbricante, Yamaha Music Europe GmbH, dichiarare che il tipo di apparecchiatura radio [R-N803D] è conforme alla direttiva 2014/53/EU. Il testo completo della dichiarazione di conformità UE è disponibile al seguito indirizzo Internet: https://europe.yamaha.com/en/support/compliance/doc.html |
| ES Spanish
DECLARACION UE DE CONFORMIDAD SIMPLIFICADA
Por la presente, Yamaha Music Europe GmbH declaraque que el tipo de equipo radioélectrico [R-N803D] es conforme con la Directa 2014/53/EU. El,texto completode la déclaración UE de conformidad está disponible en la direction Internet sugiente: https://europe.yamaha.com/en/support/compliance/doc.html |
| NL Dutch
VEREENVoudIGDE EU-CONFORMITEITSVERKLARING
Hierbij verkaar ik, Yamaha Music Europe GmbH, dat hetype radioapparatuur [R-N803D] conformis met met Rlichtijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://europe.yamaha.com/en/support/compliance/doc.html |
| BG Bulgarian
ОПЮCTEHА EC ДЕКЛAPALEЦHA 3A СьOTBETCTBVE
Снachtошто Yamaha Music Europe GmbH ДЕКларupa, че този тип радиосьгочени [R-N803D] в СьOTBETCTBVE с Д配电имва 2014/53/EC. ПялостнaitTekт на EC ДЕКларацига за сьOTBETCTBVE може за се hamepи на сддпни Иntерnetа дizpec: https://europe.yamaha.com/en/support/compliance/doc.html |
| CS Czech
ZJEDNODUŠENÉ EU PROHLÁŠENÍ O SHODE
Tímto Yamaha Music Europe GmbH prohlášuje, ze typ radiového zařizení [R-N803D] je v souladu se směrnici 2014/53/EU. Üplné zněni EU prohlášeni o shodě je k dispozici na títo internetové adrese: https://europe.yamaha.com/en/support/compliance/doc.html |
| DA Danish
FORENKLET EU-OVERENSSTEMMELSESERKLÄERING
Hermed erkräter Yamaha Music Europe GmbH, at radioudystyrstypen [R-N803D] er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserkläeringens fulde tekst kanfindes på folgende internetadresse: https://europe.yamaha.com/en/support/compliance/doc.html |
| ET Estonian
LIHTSUSTATUD ELI VASTAVUSDEKLARATSIOON
Käesolevaga deklareerib Yamaha Music Europe GmbH, et käesolev raïdoseadme tüüp [R-N803D] vastab direktiivi 2014/53/EL nõutele. ELi vastavusdeklaratsiooni täielik tekst onkattesaadav järgmisel internetiaadressil: https://europe.yamaha.com/en/support/compliance/doc.html |
| EL Greek
ΑΙΑΟΥΥΕΥΜΗ ΛΗΟΥΗ ΣΥΜΜΟΡΟΦΟΩΗ ΕE
Мε την παρούσα o/η Yamaha Music Europe GmbH, δηλώνει στι o ραδιοξεπλισμός [R-N803D] πληροί την σθηγία 2014/53/EE.
To πλήρες κειμένον της δηλωσης συμμόρφωσης EE διατίθεια
στην ακόλουθη τοτοελίδα στο διαδίκτυο:
https://europe.yamaha.com/en/support/compliance/doc.html |
| HR Croatian
POJEDNOSTAVLJENA EU IZJAVA O SUKLADNOSTI
Yamaha Music Europe GmbH ovime izjavljupe da je radijska oprema tipa [R-N803D] u skladu s Direktivom 2014/53/EU.
Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedćoj internetskoj adresi: https://europe.yamaha.com/en/support/compliance/doc.html |
| LV Latvian
VIENKÁRSOTA ES ATBILSTIBAS DEKLARÁCIJA
Ar šo Yamaha Music Europe GmbH deklare, ka radioiekārta [R-N803D] atbilst Direktīvai 2014/53/ES.
Pilns ES atbilstibas deklaracijas tekstars ir pieejams šādā interneta vietnē:
https://europe.yamaha.com/en/support/compliance/doc.html |
| LT Lithuanian
SUPAPRASTINTA ES ATITIKTIES DEKLARACIJA
AŠ, Yamaha Music Europe GmbH, patvirtinu, kad radijo jrenginių tipsas [R-N803D] atitinka Direktvyga 2014/53/ES.
Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: https://europe.yamaha.com/en/support/compliance/doc.html |
| HU Hungarian
EGYSZERÜSITETT EU-MEGFELELÖSEGI NYILATKOZAT
Yamaha Music Europe GmbH igazolja, hogy a [R-N803D] tipusú radioberendezés megfelel a 2014/53/EU irányelvnek.
Az EU-megfelelösegi nyilatkozat teljes szövege elérhető a következő internetes cîmen: https://europe.yamaha.com/en/support/compliance/doc.html |
| PL Polish
UPROSZCZONA DEKLARACJA ZGODNOSCI UE
Yamaha Music Europe GmbH niniejszym oswiadzka, ze typ urzadzenia radiowego [R-N803D] jest zgodny z dyrektywa 2014/53/UE. Pelny tekst deklaraci zgodnosci UE jest dostepny pod nastepujacym adresem internetowym:
https://europe.yamaha.com/en/support/compliance/doc.html |
| PT Portuguese
DECLARação UE DE CONFORMIDADE SIMPLIFICADA
O(a) abaixo assinado(a) Yamaha Music Europe GmbH declares que o presente tipo de equipamento de radio [R-N803D] está em conformidade com a Diretiva 2014/53/UE. O texto integral da declariação de conformidade está disponible no segunte endereço de Internet:
https://europe.yamaha.com/en/support/compliance/doc.html |
| RO Romanian
DECLARATIA UE DE CONFORMITATE SIMPLIFICATA
Prin prezenta, Yamaha Music Europe GmbH declaraça cã tipul de echipamente radio [R-N803D] está in conformitate cu Direcita 2014/53/UE. Textul integral al declaratiei UE de conformitate este disponibl la urmâtoarea adresă internet:
https://europe.yamaha.com/en/support/compliance/doc.html |
| SK Slovak
ZJEDNODUŠENÉ EU VYHLÁSENIE O ZHODE
Yamaha Music Europe GmbH týmto vyhlasujé, ze rádiovezariadenie typu [R-N803D] je v súlade so smernicou 2014/53/EÜ. Üplné EU vyhlasenie o zhode je k dispozíciu na tejto internetovej adrese:
https://europe.yamaha.com/en/support/compliance/doc.html |
| SL Slovenian
POENOSTAVLJENA IZJAVA EU O SKLADNOSTI
Yamaha Music Europe GmbH potrjuje, da je tip radijske opreme [R-N803D] skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetn naslovu:
https://europe.yamaha.com/en/support/compliance/doc.html |
| FI Finnish
YKSINKERTAISTETTU EU-VAATIMUSTENMUKAISUUSVAKUUTUS
Yamaha Music Europe GmbH vakuuttaa, etta radiolaitetyppi [R-N803D] on direktiivin 2014/53/EU mukainen.
EU-vaatimustenmukaisuusvakuutuksen tãysimittainen teksti on saatavilla seuraavassa internetosoitteessa:
https://europe.yamaha.com/en/support/compliance/doc.html |
| TR Turkey
BASITLESTIRILMIŞ AVRUPA BIRLIGI UYGUNLUK BILDIRİMI
İsbu belge ile, Yamaha Music Europe GmbH, radyo cihaz tipinin [R-N803D], Direktif 2014/53/AB'ye uygunluğunu buman eder.
AB uyumu banyannin tam metni asagidaki internet adresinden edinilebilar:
https://europe.yamaha.com/en/support/compliance/doc.html |
Français
Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EEA ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
http://europe.yamaha.com/warranty/
Yamaha Global Site
https://www.yamaha.com/
Yamaha Downloads
http://download.yamaha.com/
