MUSICCAST WX-C50 - Amplificateur audio YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio réseau
Marque	Yamaha
Modèle	MusicCast WX-C50
Dimensions (L x H x P)	21.4 cm x 5.1 cm x 23.5 cm
Poids	1.2 kg
Alimentation	Secteur 100-240 V CA, 50/60 Hz
Consommation (fonctionnement)	20 W
Consommation (veille)	< 0.5 W
Connectivité réseau	Wi-Fi (802.11 b/g/n), Ethernet, Bluetooth, AirPlay
Entrées audio	1 x optique numérique, 1 x analogique stéréo (RCA), 1 x USB (lecture)
Sortie audio	1 x enceinte (bornier), 1 x casque (jack 3.5 mm)
Formats audio pris en charge	MP3, WMA, AAC, FLAC, WAV, ALAC, AIFF (jusqu'à 192 kHz/24 bits)
Fonctions principales	Streaming multiroom MusicCast, application MusicCast CONTROLLER, webradio, services de streaming

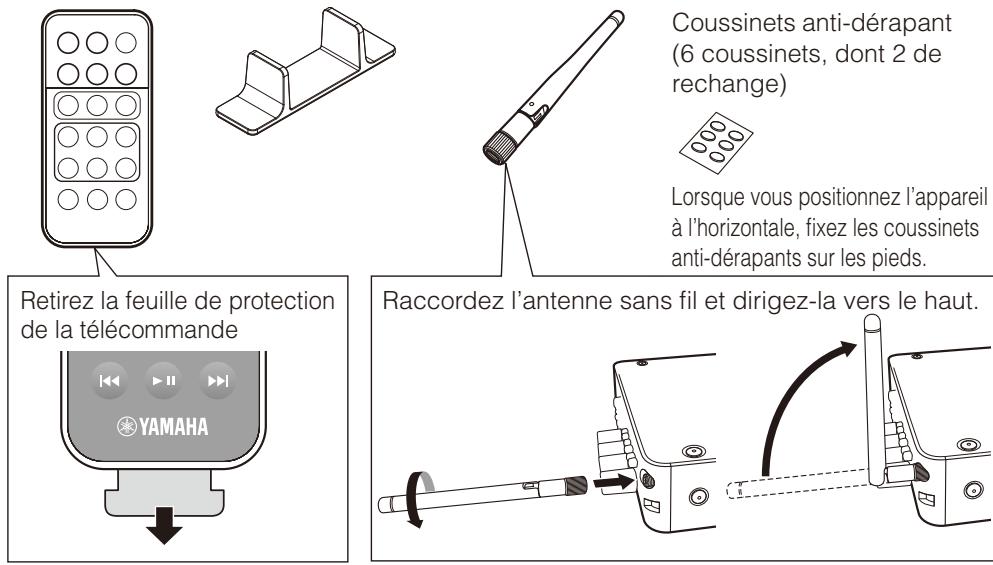

Accessoires inclus	Télécommande, câble d'alimentation, antenne sans fil, supports, coussinets antidérapants
Sécurité	Protection contre les courts-circuits, mise en veille automatique, arrêt de sécurité en cas de surchauffe
Entretien et nettoyage	Utiliser un chiffon sec et propre. Ne pas utiliser de solvants chimiques.
Réparabilité	Confier toute réparation à un technicien agréé Yamaha. Ne pas ouvrir le boîtier.
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - MUSICCAST WX-C50 YAMAHA

Comment connecter l'appareil à mon réseau Wi-Fi ?

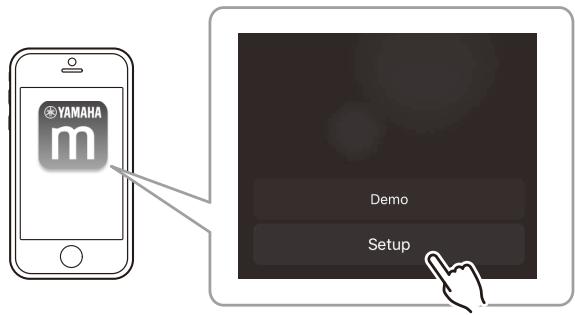

Téléchargez l'application MusicCast CONTROLLER sur votre smartphone, ouvrez-la, puis suivez les instructions à l'écran pour configurer le réseau. Maintenez enfoncé le bouton CONNECT à l'arrière de l'appareil pendant 5 secondes pour lancer la configuration.

Pourquoi n'y a-t-il aucun son ?

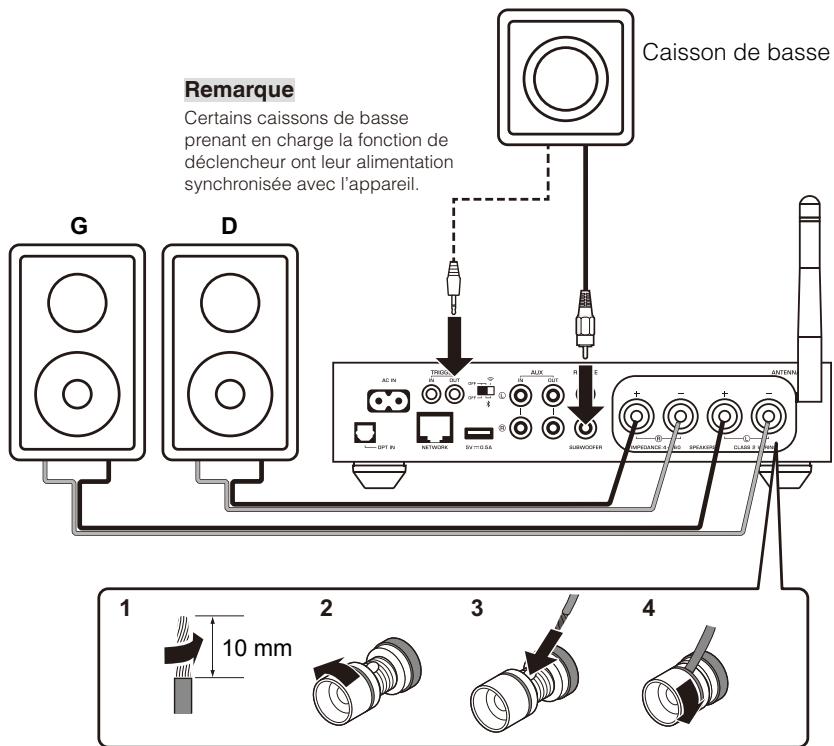

Vérifiez que le câble d'enceinte est correctement branché et torsadé, que la source d'entrée est sélectionnée, que le volume n'est pas au minimum ou coupé, et que le format audio de la source est en PCM pour l'entrée optique.

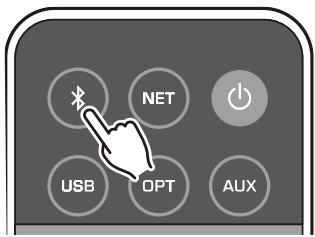

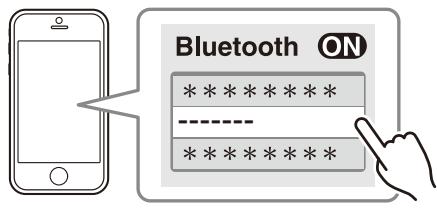

Comment appairer un appareil Bluetooth ?

Sélectionnez Bluetooth comme source d'entrée sur l'appareil, puis activez le Bluetooth sur votre appareil mobile et cherchez le réseau de l'appareil (nommé MusicCast WX-C50). Confirmez l'appairage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise secteur fonctionne. Si le témoin STATUS clignote en rouge, il peut s'agir d'une protection activée : débranchez le câble, attendez quelques minutes, puis rebranchez.

Comment réinitialiser l'appareil aux paramètres d'usine ?

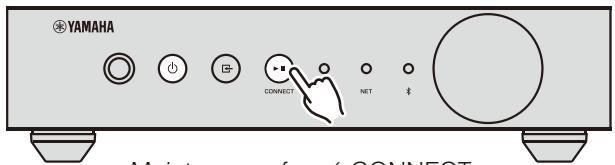

Maintenez enfoncé le bouton CONNECT à l'arrière pendant au moins 10 secondes jusqu'à ce que le témoin clignote rapidement. Relâchez : l'appareil redémarre et les paramètres réseau sont effacés.

Puis-je contrôler l'appareil sans la télécommande ?

Oui, vous pouvez utiliser l'application MusicCast CONTROLLER sur votre smartphone pour contrôler la lecture, le volume, les entrées, et accéder aux réglages avancés.

Comment mettre à jour le firmware ?

Assurez-vous que l'appareil est connecté à Internet. Ouvrez MusicCast CONTROLLER, allez dans Paramètres > Mise à jour du logiciel et suivez les instructions. Si la mise à jour échoue, le témoin STATUS clignote en rouge ; réessayez plus tard.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile est correctement installée (polarité +/-) et qu'elle n'est pas usée. Remplacez-la si nécessaire. Si le témoin de la télécommande ne clignote pas, rapprochez-vous de l'appareil.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et propre pour essuyer la surface. N'utilisez jamais de solvants chimiques, d'alcool ou de produits abrasifs qui pourraient endommager la finition.

L'appareil chauffe-t-il normalement ?

Une légère chaleur est normale lors d'une utilisation prolongée. Assurez-vous que les ailettes de ventilation ne sont pas obstruées et respectez les distances minimales : 10 cm au-dessus, à l'arrière et sur les côtés. Si la température devient excessive, mettez l'appareil hors tension et laissez-le refroidir.

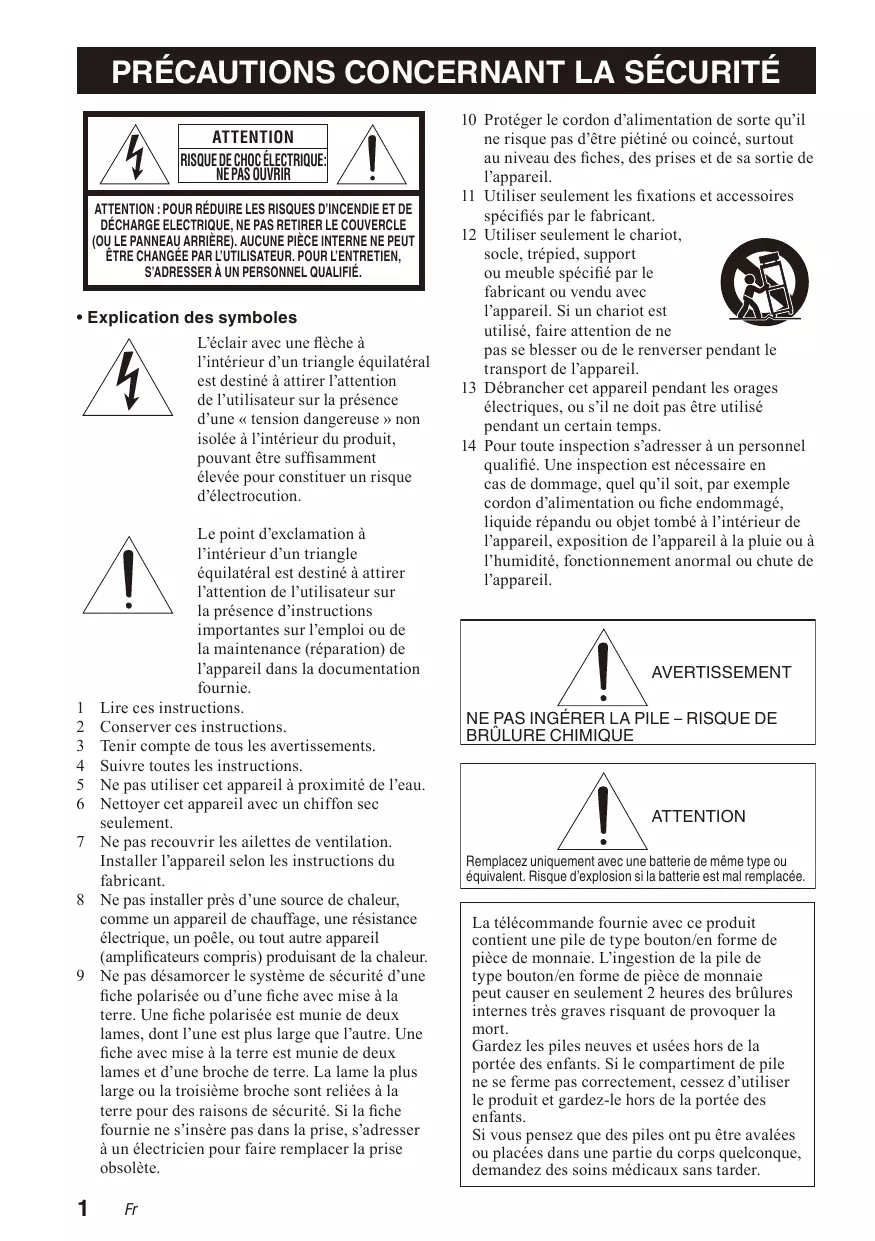

MODE D'EMPLOI MUSICCAST WX-C50 YAMAHA

Mode d'emploi (Basique)

Pour en savoir plus sur le fonctionnement de ce produit, reportez-vous au Mode d'emploi (Avancé).
Vous pouvez télécharger le Mode d'emploi (Avancé) le plus recent depuis le site Web suivant.

http://download.yamaha.com/

- Explication des symboles

L'éclair avec une flèche à l'intérieur d'un triangle équilatorial est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension dangereuse » non isolée à l'intérieur du produit, pouvant être suffisamment élevé pour constituer un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes sur l'emploi ou de la maintenance (réparation) de l'appareil dans la documentation fournie.

1 Lire ces instructions.
2 Conserverces instructions.
3 Tenir compte de tous les averissements.
4 Suivre toutes les instructions.
5 Ne pas utiliser cet apparéil à proximité de l'eau.
6 Nettoyer cet apparéil avec un chiffon sec.),subsection.
7 Ne pas recouvrir les ailettes de ventilation. Installer l'appareil selon les instructions du fabricant.
8 Ne pas installer près d'une source de chaleur, comme un apparéil de chauffage, une résistance électrique, un poèle, ou tout autre apparéil (amplificateurs compris) produit de la chaleur.
9 Ne pas désamorcier le système de sécurité d'une fiche polarisée ou d'une fiche avec mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche avec mise à la terre est munie de deux lames et d'une broche de terre. La lame la plus large ou la troisième broche sont reliées à la terre pour des raisons de sécurité. Si la fiche fournie ne s'insère pas dans la prise, s'adresser à un electricien pour faire replacer la prise obsolette.

10 Protéger le cordon d'alimentation de sorte qu'il ne risque pas d'être piétiné ou coince, surtout au niveau des fiches, des prises et de sa sortie de l'appareil.

11 Utiliser seulement les fixations et accessoires spécifiés par le fabricant.

12 Utiliser seulement le chariot, socle, trépied, support ou meuble spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faire attention de ne pas se blesser ou de le renver transport de l'appareil.

13 Debrancher cet apparéil pendant les orages électriques, ou s'il ne doit pas être utilisé pendant un certain temps.
14 Pour toute inspection s'adresser à un personnel qualifié. Une inspection est nécessaire en cas de dommage,quel qu'il soit, par exemple cordon d'alimentation ou fiche endommage, liquide répandu ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humiètie, fonctionnement anormal ou chute de l'appareil.

AVERTISSEMENT

NE PAS INGÉRER LA PILLE - RISQUE DE BRULURE CHIMIQUE

ATTENTION

Remplacez uniquement avec une batterie de meme type ou équivalent. Risque d'explosion si la batterie est mal replacée.

La télécommande fournie avec ce produit contient une pile de type bouton/en forme de piece de monnaie. L'ingestion de la pile de type bouton/en forme de piece de monnaie peut cause en seulement 2 heures des brûlures internes très graves risquant de provoquer la mort.

Gardez les piles neuves et usées hors de la portée des enfants. Si le compartment de pile ne se ferme pas correctement, cèsez d'utiliser le produit et gardez-le hors de la portée des enfants.

Si vous pensez que des piles ont pu etre availees ou placees dans une partie du corps qualconque, demandez des soins medicaux sans tarder.

Nous vous souhaitons unPLAIN musical durable

Yamaha et le Groupe des Entreprises Électroniques Grand Public de l'Association des Industries Électroniques vous demandent de tirer le meilleur

parti de votre équipement tout en écoutant à un niveau non dommageable pour l'ouie, c'est-à-dire un niveau où vous pouvez obtenir un son fort et clair, sans hurlement ni distorsion, mais sans aucun danger pour l'ouie.

Comme lessons trop fortscausent deslesions auditives qui ne peuvent etre detectees qu'along terme, lorsqu'il est trop tard, Yamaha et le Groupe des Entreprises Électroniques Grand Public de l'Association des Industries Électroniques vous déconseillent l'écoute prolongée à des volumes excessifs.

Informations de la FCC (Pour les clients résidents aux États-Unis)

1 AVIS IMPORTANT: NE PAS APPORTER DE MOFIDICATIONS À CET APPAREIL !

Ce produit est conforme aux exigences de la FCC s'il est installé selon les instructions du mode d'emploi. Toute modification non approuvée expressement par Yamaha peut invalider l'autorisation, accordée par la FCC, d'utiliser ce produit.

2 IMPORTANT: N'utiliser que des cables blindés de haute qualité pour le raccordement de ce produit à des accessoires et/ou à un autre produit. Seuls le ou les cables fournis avec le produit DOIVENT être utilisés. Suivre les instructions concernant l'installation. Le non respect des instructions peut invalider l'autorisation, accordée par la FCC, d'utiliser ce produit aux États-Unis.
3 REMARQUE:Ce produit a ete teste et déclaré conforme aux normes relatives aux apparciels numériques de Classe « B », telles que fixees dans l'Article 15 de la Reglementation FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences nuisibles avec d'autres apparciels electroniques dans une installation residentielle. Cet équipement génére et utilise des fréquences radio qui, en cas d'installation et d'utilisation non conformes aux instructions du mode d'emploi, peuvent etre à l'origine d'interférences empêchant d'autres apparciels de fonctionner.

Cependant, la conformité à la Réglementation FCC ne garantit pas l'absence d'interférences dans une installation particulière. Si ce produit avait produit des interférences, ce qui peut être déterminé en « ÉTEIGNANT » et en « RALLUMANT » le produit, l'utilisateur est invite à essayer de corriger le problème d'une des manières suivantes :

Réorienter ce produit ou le dispositif affecté par les interfêrences.

Utiliser des prises d'alimentation branchées sur différents circuits (avec interrupteur de circuit ou fuseible) ou installer un ou des filtres pour ligne secteur.

Dans le cas d'interférences radio ou TV, changer de place l'antenne et la réorienter. Si l'antenne est un conducteur plat de 300 ohms, remplaçcer ce cable par un cable de type coaxial. Si ces mesures ne donnent pas les résultats escomptés, prière de contacter le détaillant local autorisé à commercialiser ce type de produit. Si ce n'est pas possible, prière de contacter Yamaha Corporation of America A/V Division, 6600 Orangethorpe Avenue, Buena Park, CA 90620, USA.

Les déclarations précédentes NE concernent QUE les produits commercialisés par Yamaha Corporation of America ou ses filiales.

IMPORTANT

Veuillez enregistrer le numéro de série de cet apparéil dans l'espace réservé à cet effet, cï-dessous.

MODELE:

No. de série:

Le numero de série se trouve au bas de l'appareil. Priere de conserver le mode d'emploi en lieu sur pour toute referrerence future.

POUR LES CONSOMMATEURS CANADIENS

Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'àu fond. CAN ICES-3(B)/NMB-3(B)

DECLARATION D'INFORMATIONS DE CONFORMITE (DECLARATION DE PROCEDURE DE CONFORMITE)

Entité responsable:

Le present apparéil est conforme aux la partie 15 des régles de la FCC et CNR de f'Industrie Canada applicables aux apparéils radio exempits de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) I'fappareil ne doit pas produit de brouillage, et

(2) l'utilisateur de l'effaireil doit accepter

tout brouillage radioélectrique subi, même si le brouillage est susceptible d'fen compromètre le

fonctionnement.

PRECAUTION FCC

Tout changement ou toute modification non approuve expressement par le tiers responsable peut aboutir à l'interdiction de faire fonctionner cet apparéil.

REMARQUE

Cet apparéil a été testé et il s'fest ave ré être conforme aux limites déterminées pour un apparéil numérique de Classe B, conformément à la partie 15 du Règlement FCC. Ces limites sont destinées à offrir une protection raisonnable contre les interférences nuisibles pouvant survenir en cas d'utilisation de ce produit dans un environnement domestique.

Cet apparéil produit, utilise et peut émettre de l'energie radioélectrique et, s'il n'est pas installé conformément aux instructions, peut provoquer des interférences radio.

Il n'fest toutefois pas garanti qu'faucune interférence ne se produit dans le cas d'fune installation donnée. Si l'effappeil provoque des interférences nuisibles à la réception de programmes radio ou de télévision, ce qui peut être déterminé en éteignant, puis en allumant l'effappeil, l'utilisateur est prié de tenter de corriger le problème en prénant l'fluence ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'fantonne réceptrice.
• Eloigner davantage l'appareil du récepteur.
• Raccorder l'fappareil à une prise d'fun circuit différent de celui du récepteur.
• Consulter le revendeur ou un technician radio/télé experimenté.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôle et respecte les règes les radioélectriques (RF) de la FCC lignes directrices d'exposition dans le Supplément C à OET65 et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'fIC. Cét équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le dispositif rayonnant et le corps (à l'fixception des extrémités : mains, poignets, pieds et chevilles).

Ce émetteur ne peut pas être place à proximité de ou utilisé conjointement avec tout autre émetteur ou antenné.

N'utilisez pas cet appeareil à moins de 22 cm des personnes disposant d'un stimulator cardiaque ou d'un défibrillateur.

ATTENTION: VEUILLEZ LIRE CE QUI SUIT AVANT D'UTILISER L'APPAREIL.

1 Pour utiliser l'appareil au moyen de ses possibilités, mise attentionivement ce mode d'emploi. Conservez-le soigneusement pour référence.
2 Installez cet appeareil audio dans un endroit bien aéré, frais, sec et propre - à l'abri de la lumière directe du soleil, des sources de chaleur ou de vibration, des poussieres, de l'humidité et du froid. Pour une aération correcte, tenez compte des distances minimales suivantes. Au-dessus: 10cm A l'arriere: 10cm Sur les cotes : 10cm
3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les renflements parasites.
4 N'exposez pas l'appareil à des variations brutes de température, ne le place pas dans un environnement très humide (par exemple dans une piece contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de seçousse électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle.
5 Evitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que la où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne place pas:

• D'autres apparéils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• Des objets se consomant (par exemple, une bougie) qui peuvent etre responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• Des écipients contenant des liquides qui peuvent être à l'origine de secousse électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherais l'évacuation de la chaleur. Toute augmentation de la température interieure de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle.
7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n ont pas ete effectués.
8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé.
9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.
10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saississez la fiche et ne tirez pas sur le cordon.
11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.
12 N'alimentez l'appareil qu'a partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages

résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite.

13 Pour éviter les dommages dus à la foudre, débranchez le cordon d'alimentation de la prise secteur ou de l'appareil pendant les orages électriques.
14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, qu'elle que soit la raison.
15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
16 Lisez la section intitulée « Guide de dépannage » où figurent une liste d'erreurs de manipulation ordinaires avant de conclude à une anomalie de l'appareil.
17 Avant de déplacer cet appeareil, appuyez sur 6 pour lemettre hors tension,puis débranche la fiche cable d'alimentation de la prise murale.
18 La condensation se forme lorsque la température ambiente change brusquement. En ce cas, débranchez la fiche du cable d'alimentation et laissez l'appareil reposer.
19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse.
20 Installéz cet apparèil à proximé de la prise secteur et à un emplacement où la fiche du cable d'alimentation est facilement accessible.
21 Une pression excessive du son par les écouteurs et le casque d'écoute peut entraîner la perte de l'ouie.
22 Une pression excessive du son par les écouteurs et le casque d'écoute peut entraîner la perte de l'ouie.

Les ondes radio peuvent avoir une incidence sur les équipements électroniques Médicaux. N'utilise pas cet apparéil à proximité d'équipements Médicaux ou à l'intérieur d'institutions Médicales.

Cet apparéil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l' apparéil en soi est étéeint par la touche . Il se trouve alors « en veille ». En mode veille, l' apparéil consomme une très faible quantité de courant.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES
D'INCENDIE OU DE DÉCHARGE
ÉLECTRIQUE, N'EXPOSEZ PAS CET
APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

■ Remarques à propos des télécommandes et piless

• Ne renversez aucun liquide sur le boîtier de télécommande.
• Ne laïsez pas tomber le boîtier de télécommande.

• Ne laïsez pas et ne rangez pas le boîtier de télécommande dans les endroits suivants:

• très humides, par exemple près d'un bain

• très chauds, par exemple près d'un poèle ou d'un apparéil de chauffage
• exposés à des périatures très basses

• poussiéreux

• Installéz la pile en respectant les repères de polarité (+ et -).

• Ne laïsez pas et ne rangez pas le boîtier de télécommande dans les endroits suivants:

• la portée du boîtier de télécommande diminue

• le témoin de transmission ne clignote pas ou l'intensité est faible

• Si la pile est plate, retirez-la immédiatement de la télécommande pour éviter tout risque d'explosion ou de fuite d'acid.

• Si vous remarquez une fuite au niveau des piles, mettez-les immédiatement au rebut ennantant soin de ne pas toucher le produit qui a fui. Si le produit qui a fui entre en contact avec votre peu ou vos yeux ou votre bouche, rincez immédiatement et consultez un médecin. Nettoyez soignement le logement des piles avant demettre en place des piles neuves.
• N'utilise pas à la fois des piles neuves et des piles usages. Cela risque de réduire la durée de vie des nouvelles piles ou d'entraîner uneuite des piles usages.
• N'utilise pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au mangané). Les caractéristiques des piles peuvent être différentes même si ellessemblent identiques. Il y a risque d'explosion en cas d'erreur dans la mise en place des piles.
• Avant demettre la nouvelle pile en place, essuyez soigneusement le compartment.
• Si les piles sont retirees pendant plus de 2 minutes, ou si elles sont complètement usagées, le contenu de la mémoire est effacé. Dans ce cas, installez des piles neuves et réglez le code de commande.
• Mettez la pile au rebut conformément aux lois en vigueur dans votre région.
• Conservez les piles hors de portée des enfants. SI une pile est availée accidentellement, contactez immédiatement votre médecin.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles de la télécommande.
  N'essayez pas de charger ou de démonter les piles fournies.
• Les piles ne doivent pas etre exposées à une chaleur extréme, par exemple au soleil, à une flamme, etc.

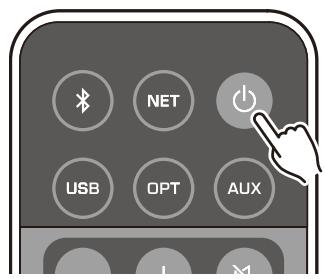

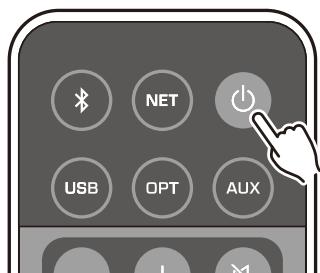

(Touched alimentation)

Mettez l'appareil sous tension ou réglez-le en mode de mise en veille.

L'utilisateur n'est pas autorisé à retro-concevoir, décompiler, modifier, traduire ou désassembler le logiciel utilisé dans cet apparéil, aussi bien dans ses parties que dans sa totalité. En ce qui concerne les utilisateurs en entreprise, les employés de l'entreprise proprement dite ainsi que ses partenaires commerciaux doivent respecter les interdictions figurant dans cette clause. Si les termes de cette clause et de ce contrat ne peuvent pas être respectés, l'utilisateur devra immédiatement cesser d'utiliser le logiciel.

La plaque signalétique se trouve à l'arrière de l'appareil.

Information concernant la collecte et le traitement des piles usagées et des déchets d'équipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou Electroniques usages ainsi que les piles ne doivent pas etre mélangés avec les déchets domestiques habituels. Pour un traitement, une récapuration et un recyclage appropriés des déchets d'équipements electriques et electroniques et des piles usages, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d'equipements électriques et electroniques et des piles usages, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pouraient advenir lors d'un traitement inapproprié des déchets.

Pb

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et Electroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ces symboles sont seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et Electroniques ou de piles usages, veuilles contacter les autorités locales ou leur fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole « pile » (les deux symboles du bas):

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.

A l'attention des clients au Royaume-Uni

Si la prise murale ne correspond pas à la fiche fournie avec l'appareil, cette dernière doit être retiree et replacee par une fiche à 3 broches appropriee. Pour en savoir plus, reportez-vous aux instructions données ci-dessous.

■ Instructions spéciales pour le modele pour le Royaume-Uni

IMPORTANT

LES COULEURS DES FILS DU CABLE ÉLECTRIQUE CORRESPONDENT AU CODE SUIVANT :

Bleu:NEUTRE Brun:PHASE

Étant donné que les fils du cable électrique de cet apparéil peuvent ne pas correspondre aux repères de couleur identifient les bornes de votre fiche, procédéz comme suit :
Le fil BLEU doit être raccordé à la borne marquee de la lecture N ou NOIRE. Le fil BRUN doit être raccordé à la borne marquee de la lecture L ou ROUGE.
Assurez-vous qu'aucune âme de cable n'est raccordée à la borne de mise à la terre de la fiche à trois broches

■ Marques commerciales

MusicCast

MusicCast est une marque commerciale ou marquee déposée de la Yamaha Corporation.

CERTIFIED

Le logo Wi-Fi CERTIFIED™ est une marque de certification de la Wi-Fi Alliance®.

L'identifant Wi-Fi Protected SetupTM est une marque de la Wi-Fi Alliance.

Bluetooth

L'expression et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et l'utilisation de ces marques par Yamaha Corporation est sous licence.

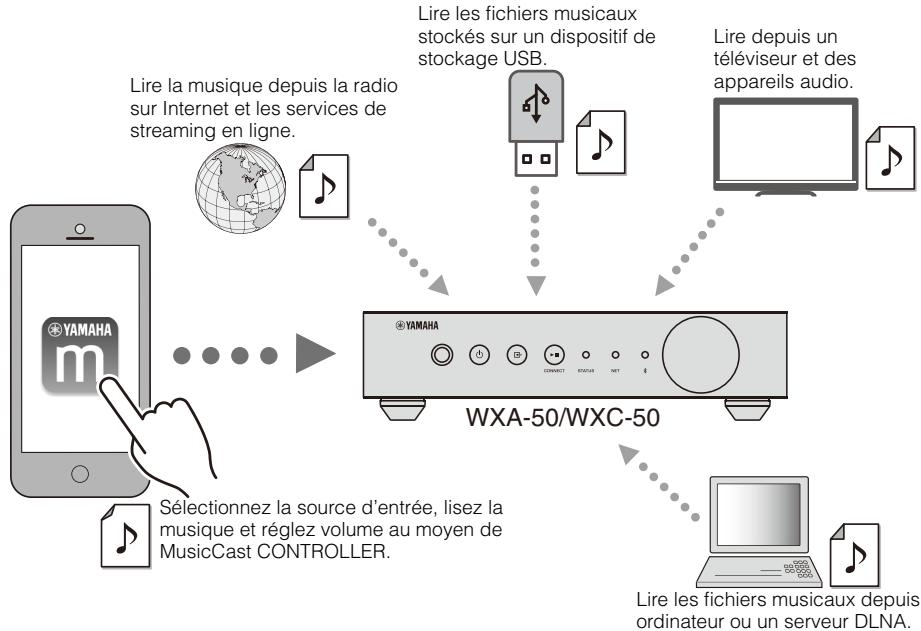

Possibilities offertes par cet apparéil

■ Application « MusicCast CONTROLLER » facile à utiliser

Gráce à l'application dédiée « MusicCast CONTROLLER » sur votre dispositif mobile comme un smartphone, vous pouvez facilement configurer l'appareil et dire la musique de différents contenus.

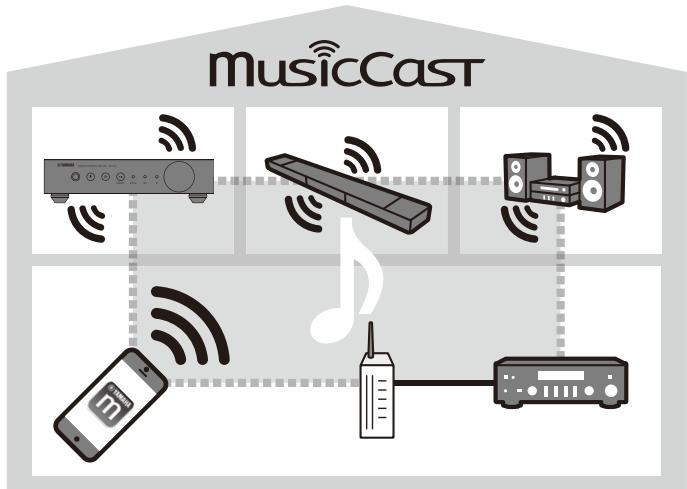

Réseau Audio Domestique avec MusicCast

Partout dans la maison, vous pouvez également partager et écouter de la musique dans toutes les pieces sur un large évventail d'appareils compatibles MusicCast.

Accessoires

Confirmez que tous les éléments suivants se trouvent bien dans l'emballage.

Télécommande

Cable d'alimentation

Support x2

Antenne sans fil

Coussinets anti-érapant (6 coussinets, dont 2 de rechange)

Lorsque you positionnez l'appareil à l'horizontale, fixez les coussinets anti-dérapants sur les pieds.

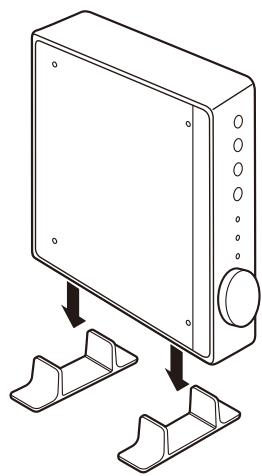

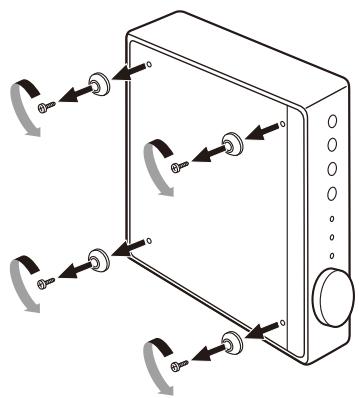

Comment utiliser les supports

Raccordez l'antenne sans fil et dirigez-la vers le haut.

Remarque

Prenez soit de ne pas perdre les pieds et les vis retirés (4 de chaque).

Raccordement

Procedez comme indiqué ci-dessous pour les préparatifs.

Raccordement d'enceintes (WXA-50)

Précautions relatives au raccordement des cables d'enceinte

Un raccordement incorrect des cables d'enceinte peut provoquer un court-circuit et également endommager l'appareil ou les enceintes.

• Torsadez solidement les fils dénudés des cables d'enceinte ensemble.

• Ne laïsez pas les fils conducteurs du cable d'enceinte se toucher.

• Ne laisses pas les fils conducteurs du cable d'enceinte entre en contact avec les parties métalliques de l'appareil (face arrêté et vis).

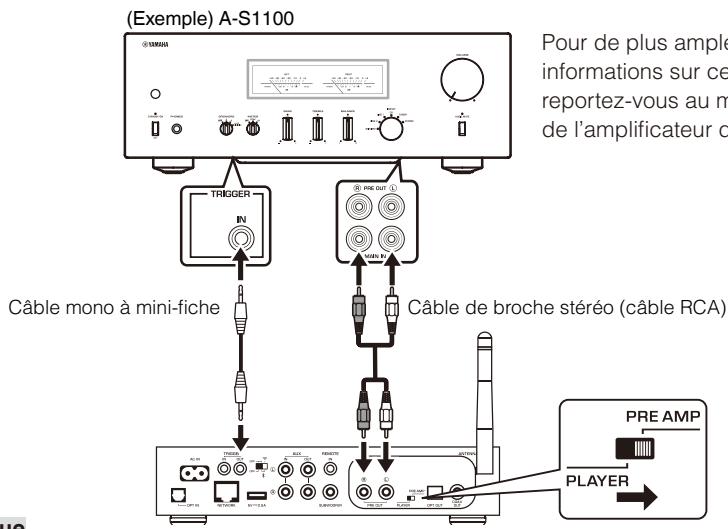

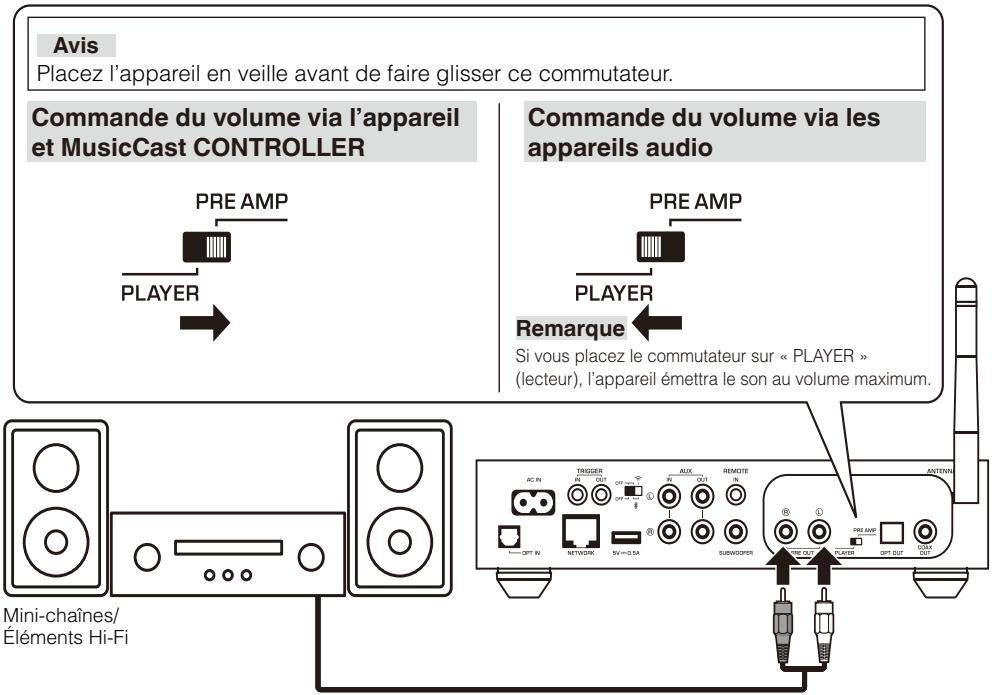

Raccordement d'un amplificateur Hi-Fi Yamaha (Série A-S)

Dans la configuration de connexion suivante, lorsque l'appareil est mis sous tension ou en veille, l'amplificateur de la série A-S est mis aussi automatiquement sous tension ou en veille.

Remarque

Des cables en vente dans le commerce sont nécessaires pour cette configuration de connexion.

Connexion au réseau sans fil

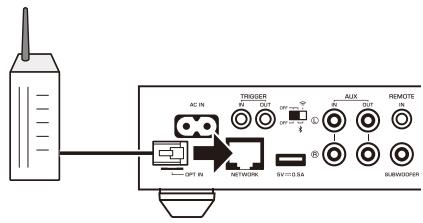

Connexion au réseau cable

Remarque

Pour lire une source audio haute résolution via le réseau, nous vous conseillons d'utiliser un routeur cable.

■ Branchement du cable d'alimentation

Mise sous tension ou mise en veille

Utilisez la touche (alimentation) sur la face avant ou sur la télécommande pour permuter l'appareil entre Marche et Veille.

Installation de MusicCast CONTROLLER sur votre smartphone

Recherche l'application gratuite « MusicCast CONTROLLER » sur l'App Store ou Google Play™ et installez-la sur votre dispositif mobile.

Ajout de l'appareil au réseau MusicCast

1 Appuyez sur l'icone de l'application « MusicCast CONTROLLER » sur votre dispositif mobile et appuyez sur « Setup » (Configuration).

Remarque

Si vous avez déjà connecté d'autres appareils compatibles MusicCast au réseau, appuyez sur « Settings » (Réglages) puis sur « Add New Device » (Ajouter un nouvel apparéil).

2 Suivez les instructions à l'écran de l'application « MusicCast CONTROLLER » pour configurer le réseau.

Maintenez enforcé CONNECT pendant 5 secondes.

FR

Lecture

Écoute de musique avec MusicCast CONTROLLER

Musique sur smartphone

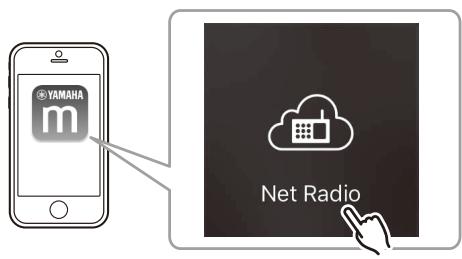

Webradio

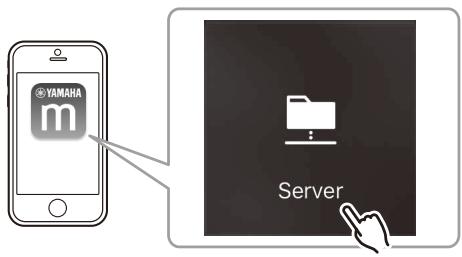

Musique stockée sur des serveurs média (PC/NAS)

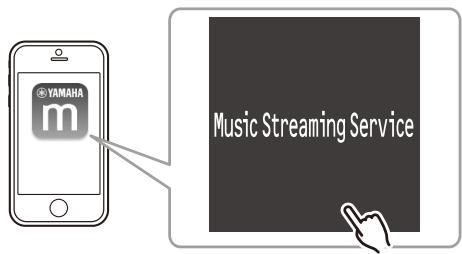

Services de streaming en ligne

Remarque

Les services de diffusion en streaming pris en charge varient selon le pays ou la région d'utilisation.

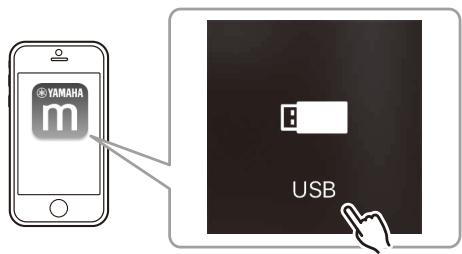

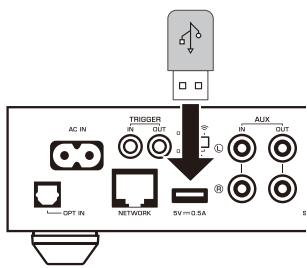

Musique stockée sur un dispositif de stockage USB

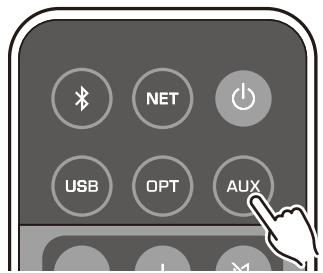

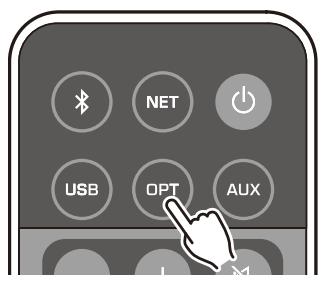

Écoute de sources externes

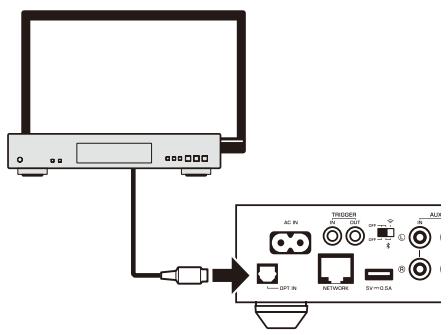

Utilisation d'un cable optique numérique

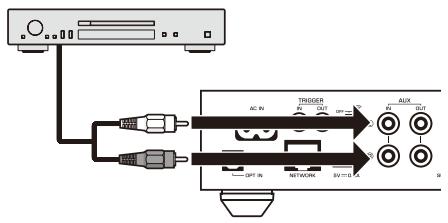

Utilisation d'un cable de broche stéréo analogique

Lecture de musique stockée sur un dispositif Bluetooth

Délectionnez Bluetooth comme source d'entrée, puis Sélectionnéz l'appareil sur le dispositif Bluetooth.

Lecture de musique avec AirPlay

Appuyez sur l'icone AirPlay et Sélectionnez le nom du réseau de l'appareil comme péripérisque de sortie audio.

FR

Guide de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas convenablement. Si vous problème n'est pas mentionné dans la liste, ou si la solution proposée ne résout pas le problème, mettez l'appareil hors tension, débranchez le cable d'alimentation et contactez le revendeur ou le service après-vente agrée Yamaha le plus proche.

Généralités

Anomalie	Cause possible	Action corrective
L'alimentation n'est pas activée.	Le cable d'alimentation n'est pas branché correctement.	Branchez correctement le cable d'alimentation.
	Le circuit de protection a été activé.	Par mesure de sécurité, la fonction de mise sous tension est désactivée. Contactez le revendeur ou le service après-venture agrée Yamaha le plus proche pour demander une réparation.
L'alimentation est immédiatement désactivée après la mise sous tension.	L'appareil a été mis sous tension pendant un court-circuit au niveau d'un cable d'enceinte.	Torsadez solidement les fils dénudés de chaque cable d'enceinte et raccordez à nouveau l'apparil et les enceintes (p. 9).
	Le circuit d'alimentation interne présente une défaillance.	Contactez le revendeur ou le service après-venture agrée Yamaha le plus proche pour demander une réparation.
L'appareil ne réagit pas.	Le microproesseur interne s'est figé en raison d'une décharge électrique externe (provoquée par un orage ou une décharge d'électricité statique).	Maintenez enforcée la touche Ⓞ (alimentation) pendant au moins 15 secondes pour redémarrer l'appareil.
Aucun son.	Raccordement incorrect des cables d'entrée ou de sortie.	Raccordez le cable comme il convient.
	Une autre source d'entrée est sélectionnée.	Sélectionnez la source d'entrée appropriée avec les touches de sélection d'entrée.
	Le volume est au minimum ou coupé.	Augmentez le niveau de volume.
	La sortie audio numérique optique sur l'appareil de lecture est réglée sur un format audio autres que PCM.	L'appareil prend uniquement en charge PCM sur l'entrée optique. Changez le réglage de sortie audio sur l'appareil de lecture ( comme un télévisuer ) sur PCM.

Réseau

Anomalie	Cause possible	Action corrective
Impossibè de configurer les réglages de connexion sur MusicCast CONTROLLER.	L'appareil mobile n'est pas connecté au routeur sans fil de votre domicile.	Connectez le dispositif mobile au routeur sans fil, puis lancez MusicCast CONTROLLER.
		Déactivé la transmission de données cellulaires de votre dispositif mobile.
	Il faut un certain temps à l'utilisation pour détecter l'appareil.	Patientez un instant tout en vous assurant que votre dispositif mobile n'entre pas en mode veille.
	Le commutateur sans fil sur la face arrière est désactivé.	Raccordez l'appareil à un routeur (point d'accès) avec un cable réseau ou positionnez correctement le commutateur sans fil.
	L'appareil est placé en veille.	Mettez-le sous tension.
	L'accès au réseau est limité par les paramètres de pare-feu du routeur sans fil (point d'accès).	Vérifiez les paramètres de pare-feu et l'adresse MAC du routeur sans fil (point d'accès).
La fonction réseau ne fonctionné pas.	Les paramètres réseau (adresse IP) n ont pas été obtenu correctness.	Activez la fonction de serveur DHCP sur votre routeur.
	L'appareil est en cours de démarrage. (L'appareil devient opérationnel 10 secondes après le branchement du cable d'alimentation à la prise murale.)	Utilisez la fonction de réseau une fois que l'appareil a complètement démarré.
La mise à jour du microprogramme via le réseau a échoué.	La connexion réseau est instable.	Essayez d'effectuer une nouvelle mise à jour après un certain temps.
L'apparéil ne peut pas connecter à Internet via un routeur sans fil (point d'accès).	Le routeur sans fil (point d'accès) est hors tension.	Mettez-le sous tension.
	L'apparéil et le routeur sans fil (point d'accès) sont trop éloignés ou il y a un obstacle entre eux.	Rapprochez l'apparéil et le routeur sans fil (point d'accès) ou déplacelez-les à un endroit où il n'y a pas d'obstacles entre eux.
Impossible d'apparier l'appareil avec le pérophérique Bluetooth.	Le pérophérique Bluetooth ne prend pas en charge le profil A2DP.	Utilisez un dispositif Bluetooth qui prend en charge A2DP.
	L'appareil et le pérophérique Bluetooth sont trop éloignés l'un de l'autre.	Rapprochez le pérophérique Bluetooth de l'appareil.
	L'appareil passe en mode veille.	Mettez l'appareil sous tension et sélectionnnez Bluetooth comme source d'entrée, puis exécutez l'appariement avec le dispositif.
	Un autre dispositif Bluetooth est déjà connecté à l'appareil.	Mettez fin à la connexion Bluetooth en cours, puis établiesse une nouvelle connexion.

Tableau des erreurs du témoin STATUS (panneau avant)

Couleur	Comportement	Clignotement	État de l'appareil
Rouge	Clignotant, et l'alimentation est immédiatement désactivée après la mise sous tension	2 à 8 fois	L'appareil est mis hors tension par mesure de sécurité.
	Clignotant, et l'alimentation n'est pas activée.	4 à 8 fois	Par mesure de sécurité, la fonction de mise sous tension est désactivée. Contactez le revendeur ou le service après-vente agréé Yamaha le plus proche pour demander une réparation.
	Clignote (toutes les 0,5 secondes)	Clignotement répétitif 2 à 7 fois et s'éteint 1 seconde jusqu'à la mise hors tension de l'appareil	Une erreur s'est produit pendant la mise à jour du microprogramme. Pour de plus amples informations sur la mise à jour du microprogramme, reportez-vous au mode d'emploi (Avancé) que vous pouvez télécharger depuis le site Web de Yamaha.
	Clignote lentement (chaque seconde)	Deux fois	Une erreur se produit sur le dispositif USB.
		3 fois	Une erreur se produit sur le réseau.
		5 fois	Une erreur se produit sur WAC/WPS/CONNECT.
		Répêtz jusqu'à ce que l'appareil se mette hors tension.	La mise à jour du microprogramme a échoué. Remettez à jour le microprogramme. Pour de plus amples informations sur la mise à jour du microprogramme, reportez-vous au mode d'emploi (Avancé) que vous pouvez télécharger depuis le site Web de Yamaha.
Orange	Clignote	Deux fois	Les codes de télécommande de l'apparil et de la télécommande ne sont pas identiques ou bien la reception du signal de la télécommande est désactivée. Pour de plus amples informations sur le réglage de la télécommande, reportez-vous au mode d'emploi (Avancé) que vous pouvez télécharger depuis le site Web de Yamaha.
Blanc	Clignote lentement après la mise sous tension	10 fois	Une nouvelle mise à jour du microprogramme est disponible. Pour de plus amples informations sur la mise à jour du microprogramme, reportez-vous au mode d'emploi (Avancé) que vous pouvez télécharger depuis le site Web de Yamaha.

Opération avancée

L'appareil est pourvu de nombreuses autres fonctions comme le réglage de la tonalité. Pour de plus amples informations sur le fonctionnement de l'appareil, reportez-vous au mode d'emploi (Avancé) que vous pouvez télécharger depuis le site Web de Yamaha:

1. Accédez au site Web de Yamaha (http://download.yamaha.com/) avec un navigator Web.
2. Sélectionnez votre pays ou région.
3. Tapez WXA-50 ou WXC-50 (nom du modele) dans le champ « Recherche par nom de modele »
4. Cliquez sur le bouton « Recherche »
5. Téléchargez le mode d'emploi affiché dans « Résultats de la recherche »
