MODE D'EMPLOI E-810 YAMAHA

Commandes et fonctions 3

Ampli-tuner (RX-E810) 3

Lecteur de DVD (DVD-E810) 6

Boîtier de télécommande 8

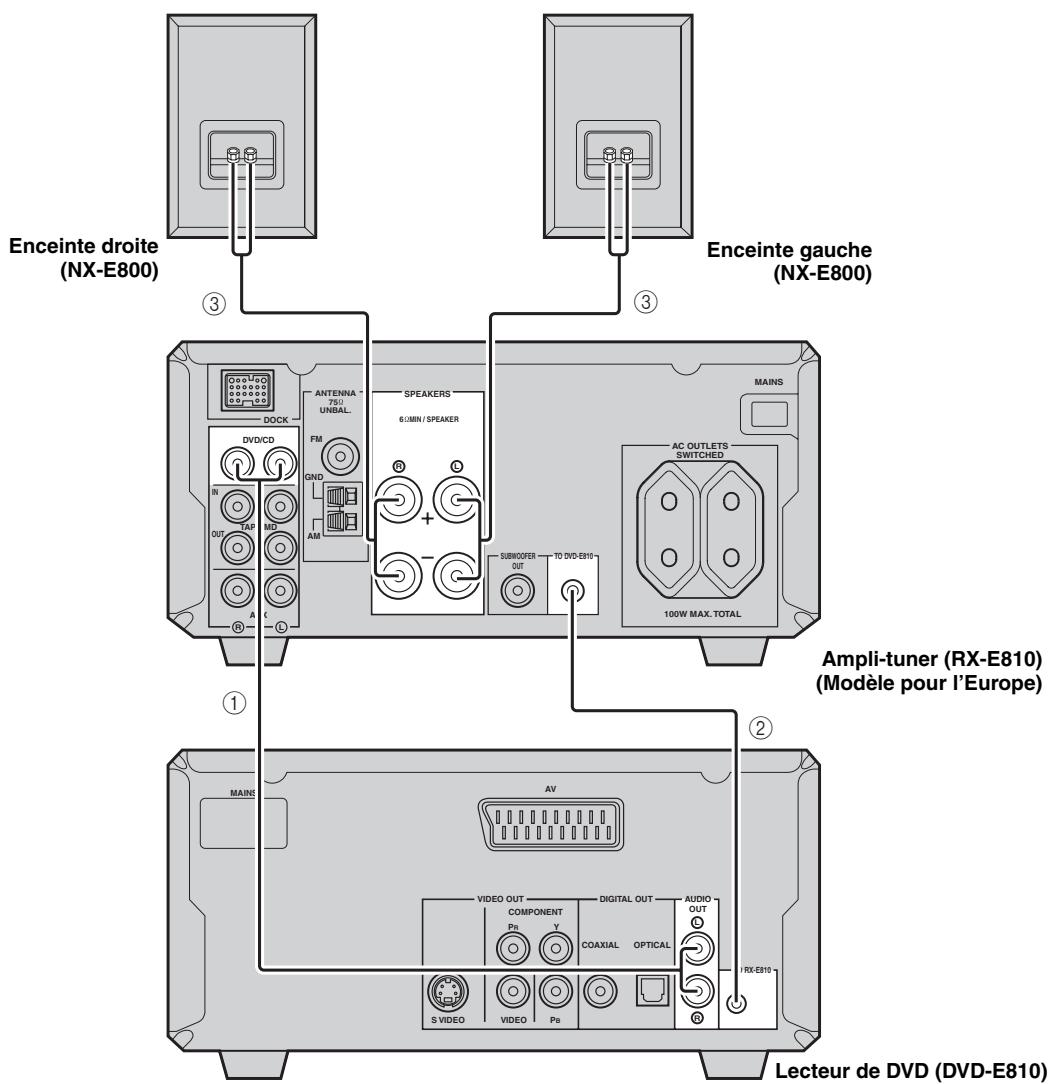

Raccordement du système 12

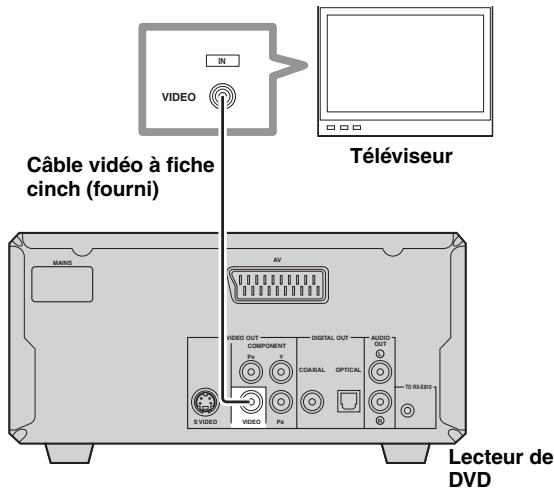

Raccordement à un téléviseur 14

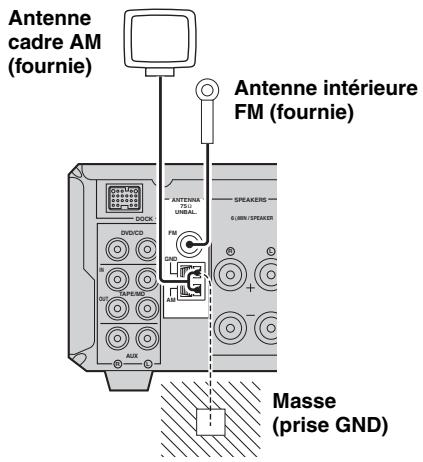

Raccordement des antennes. 15

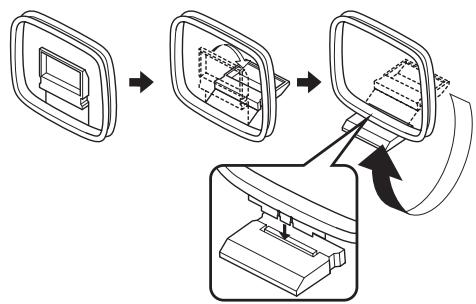

Raccordements de l'antenne cadre AM 15

Raccordement de l'antenne FM 15

Raccordement d'autres appareils 16

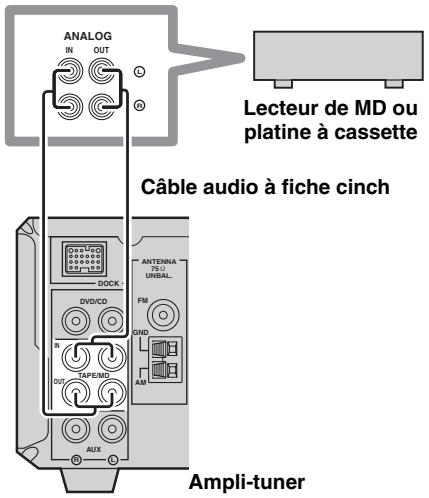

Raccordement d'un lecteur de MD ou d'une platine à cassette 16

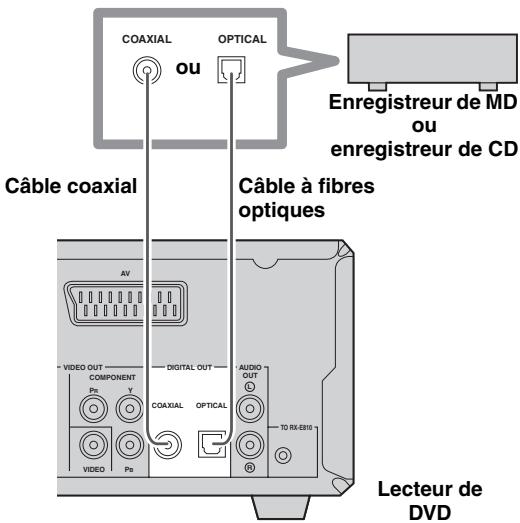

Raccordement d'un enregistreur MD ou d'un graveur de CD 16

Raccordement d'une station universelle YAMAHA iPod 17

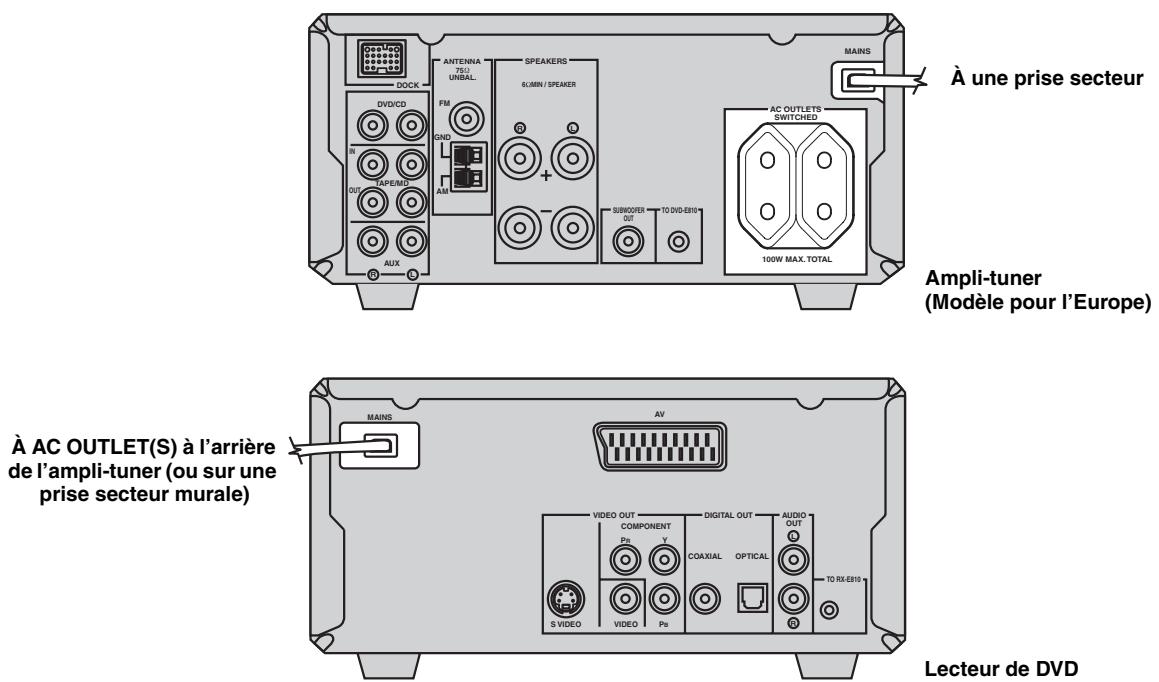

Raccordement des cordons d'alimentation.... 18

Réglage du système 19

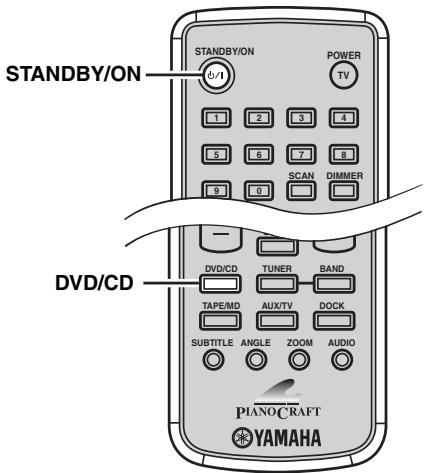

Étape 1: Mettez l'ampli-tuner en service et sélectionnez l'entrée DVD 19

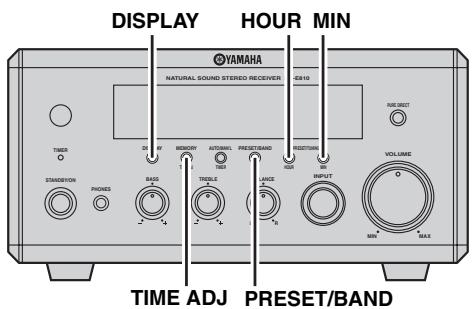

Étape 2 : Réglage de l'horloge 19

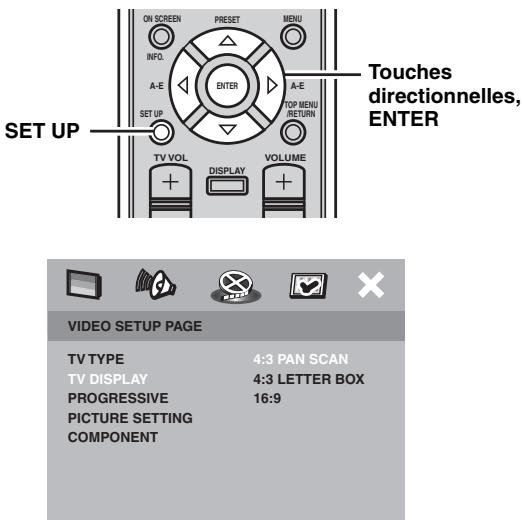

Étape 3: Spécifiez le format 20

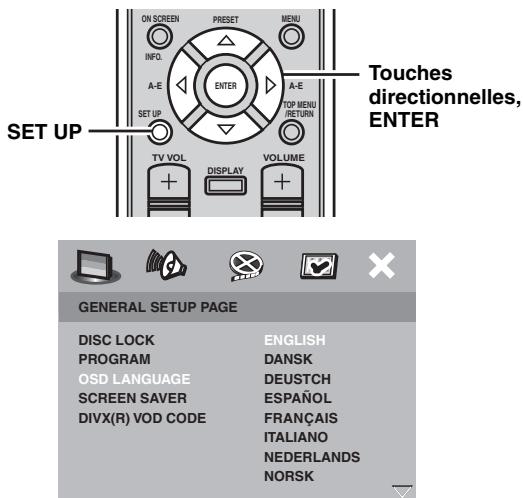

Étape 4: Spécifiez la langue de l'affichage sur l'écran..... 20

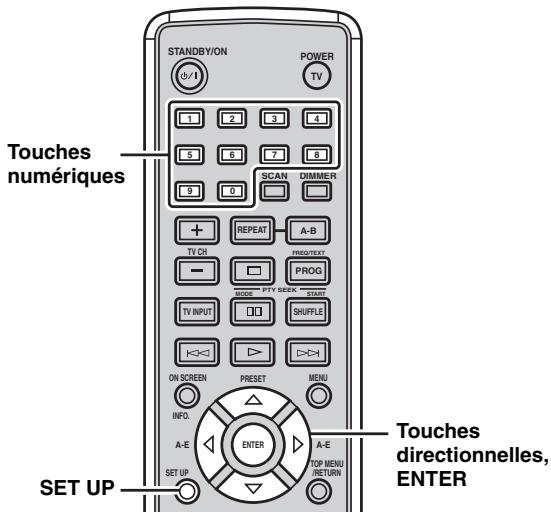

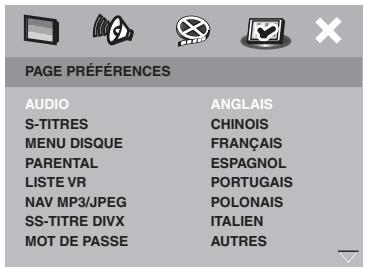

Étape 5: Spécifiez les langues des dialogues, des sous-titres et du menu du disque 21

Opérations de BASE

Fonctionnement de base de l'ampli-tuner 22

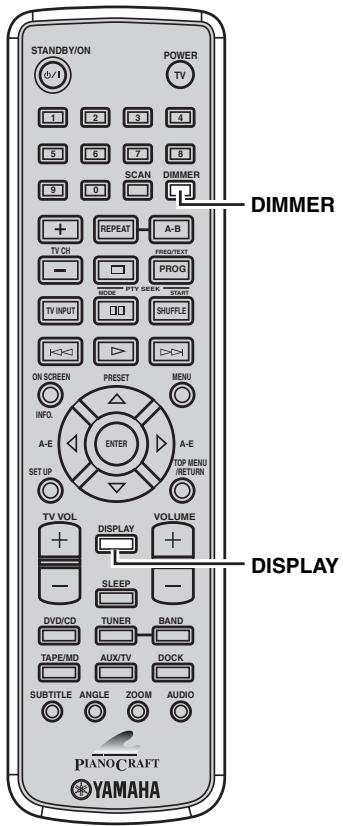

Changement des paramètres apparaissant sur l'afficheur de la face avant 23

Types de disques pris en charge 24

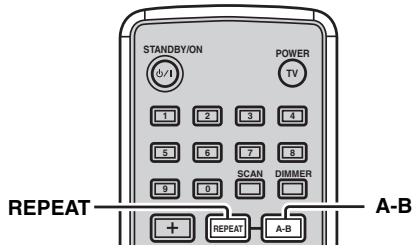

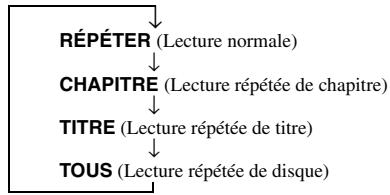

Opérations de base pour la lecture de disque..... 25 Répetition de la lecture de disque (Lecture répétée)..... 26

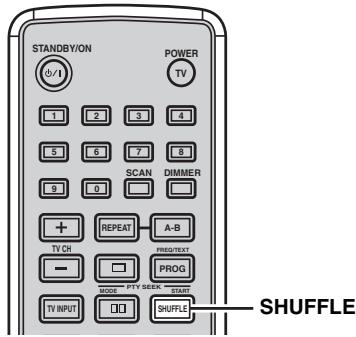

Lecture dans un ordre quelconque (Lecture aléatoire) 26

Lecture d'un passage localisé par un temps (recherche d'après le temps) 27

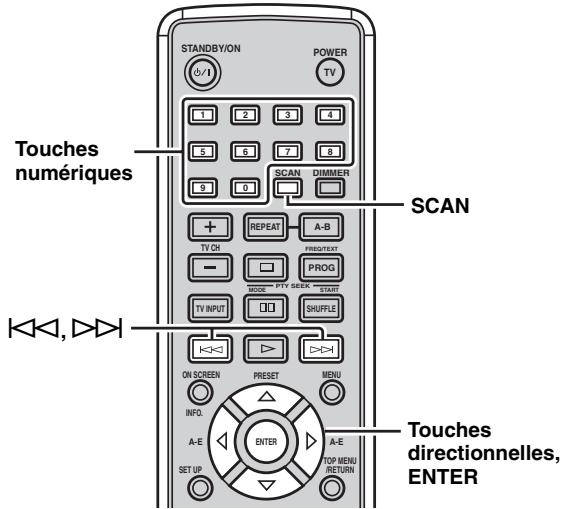

Spécification d'une image de prévisualisation pour la lecture (Balayage rapide) 28

Lecture dans un ordre donné (Lecture programmée) 29

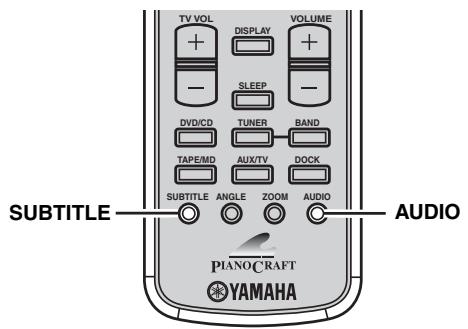

Sélection de la langue des dialogues et des sous-titres / Réglages des voies audio 30

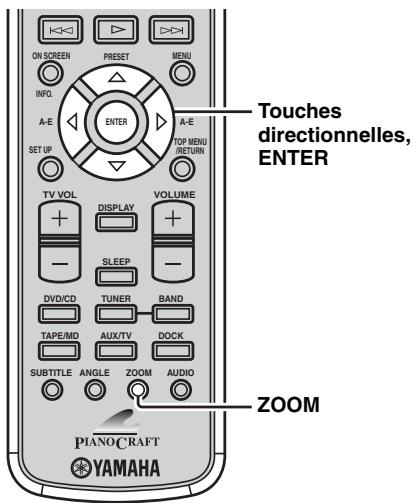

Agrandissement d'images 30

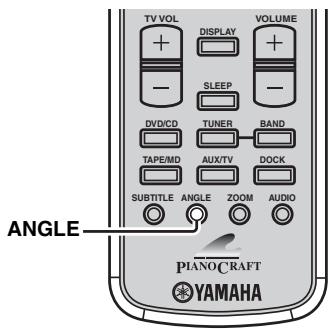

Sélection d'un angle de prise de vues 31

Utilisation du menu du disque 31

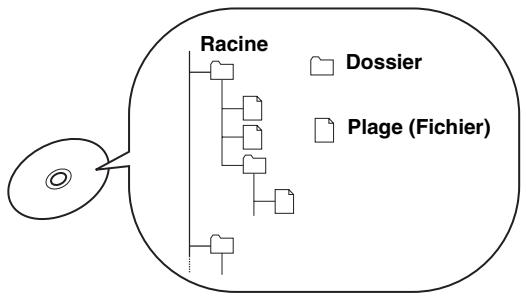

Lecture de disques MP3/WMA/JPEG/DivX 32

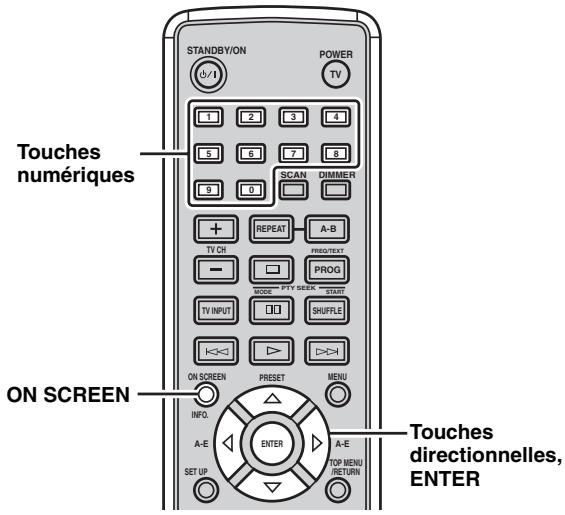

Visionnage ou changement des réglages de lecture sur le téléviseur (menu OSD) 34

Restriction de la lecture de disques 35

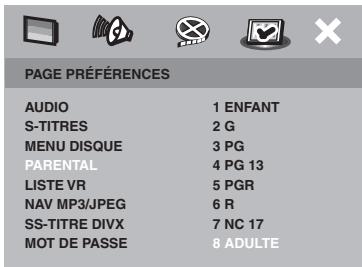

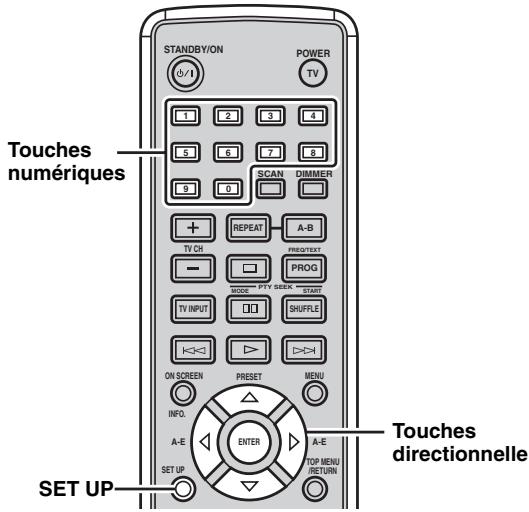

Définition du niveau de restriction parentale 35

Interdiction d'un disque 36

Modification du mot de passe 36

Opérations de syntonisation

Syntonisation FM/AM 37

Syntonisation automatique 37

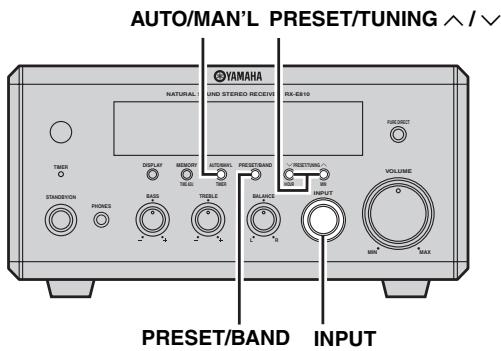

Syntonisation manuelle 37

Mise en mémoire automatique des fréquences...... 38

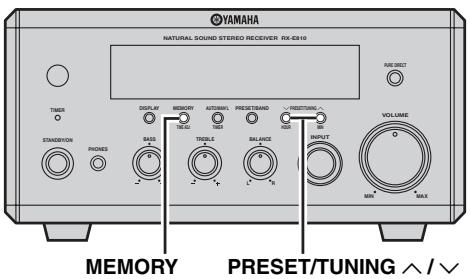

Mise en mémoire manuelle des fréquences 39

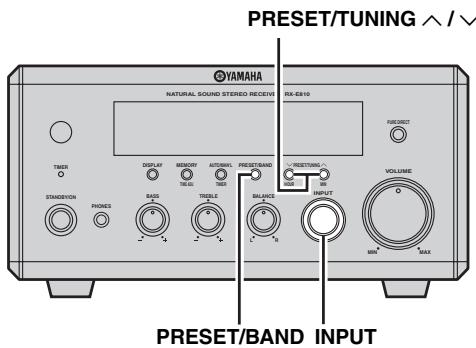

Accord des stations présélectionnées 39

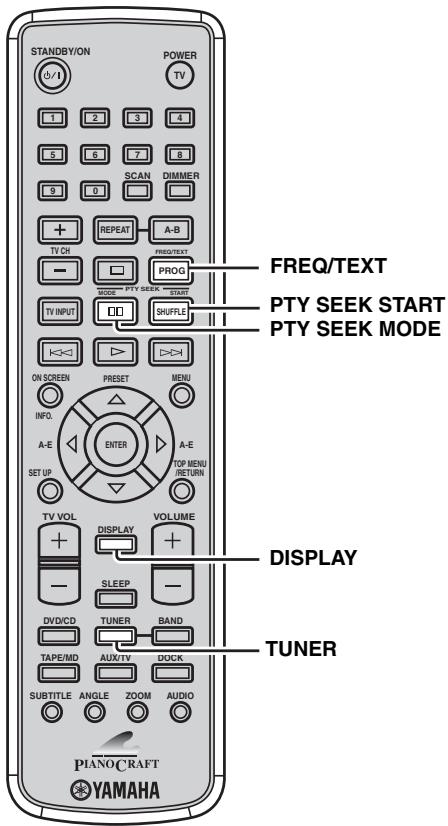

Syntonisation avec le système de diffusion de données radio (Modèles pour le Royaume-Uni et l'Europe seulement) 40

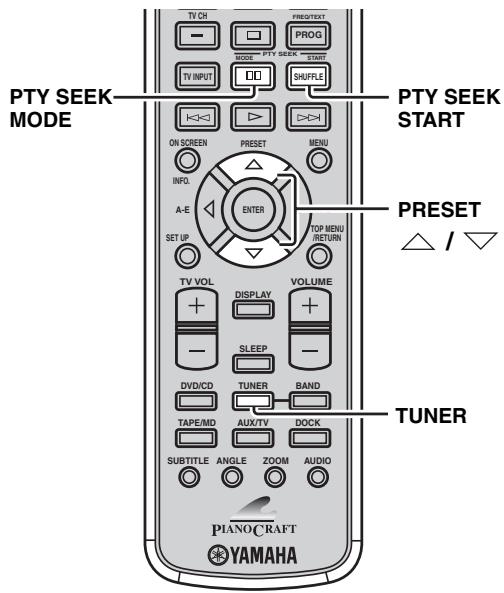

Sélection d'une émission du système de diffusion de données radio 40

Affichage des informations du système de diffusion de données radio 41

AUTRES opérations

Réglage de la minuterie 43

Réglage de la minuterie de mise en service 43

Réglage de la minuterie de mise hors service 44

Réglage de la mise en veille automatique 45

Commande des appareils extérieurs. 46

Opérations accessibles 46

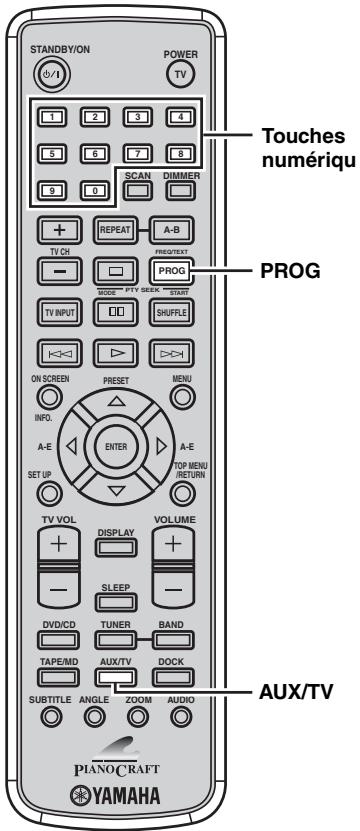

Programmation des codes de commande 48

Utilisation d'un iPod 49

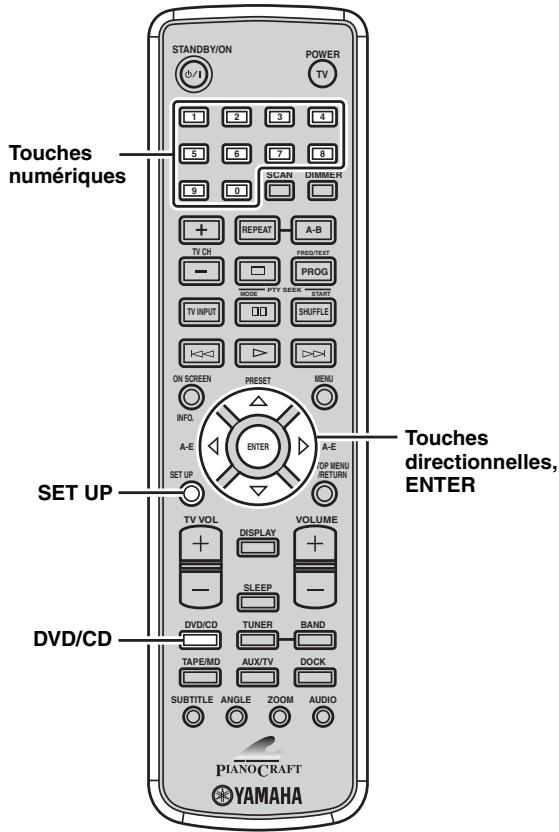

Paramétrage du lecteur de DVD (Menu de configuration) 51

Éléments du menu de configuration 52

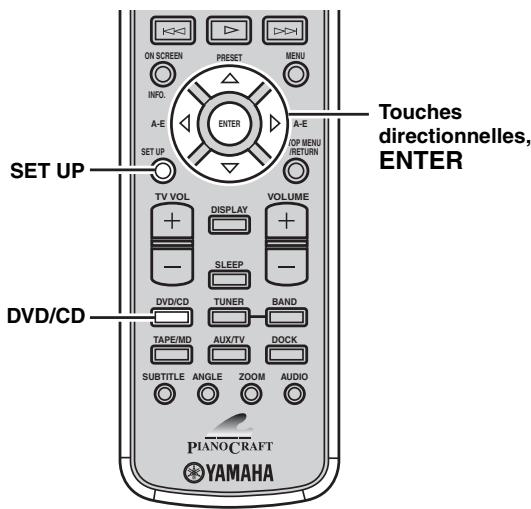

Rétablissement des réglages par défaut du lecteur de DVD 56

Informations complementairies

Codes de langues 57

Guide de dépannage 58

Ampli-tuner (RX-E810) 58

Lecteur de DVD (DVD-E810) 61

Boîtier de télécommande 62

Remarques sur les disques. 63

Informations sur les disques 63

Manipulation des disques 64

Glossaire 65

Informations relatives aux signaux sonores 65

Informations vidéo 66

Droits d'auteur et logos 66

Caractéristiques techniques 67

Ampli-tuner (RX-E810)

• Puissance de sortie efficace maximale par voie 65W + 65W (6 , 1kHz DHT 1 %)
• Mise en mémoire de 40 stations FM/AM
• Borne de station iPod Mode Pure Direct

Lecteur de DVD (DVD-E810)

• Lit les DVD, les CD vidéo, les CD audio, les CD MP3, les CD WMA, les CD DivX et les CD JPEG. Sortie vidéo à balayage progressif
• Prises de sortie numérique optique et coaxiale

Quelques mots sur ce mode d'emploi

• Dans ce manuel, le "RX-E810" est indiqué par le terme "l'ampli-tuner" et le "DVD-E810" par le terme "lecteur DVD".
• Ce manuel décrit comment effectuer les différentes opérations au moyen du boîtier de télécommande, sauf lorsque ce n'est pas possible. Certaines de ces opérations ne sont disponibles qu'avec les touches de la face avant.
• Les descriptions et illustrations qui concernent le boîtier de télécommande et apparaissent dans ce mode d'emploi, font référence aux modèles pour l'Europe, y compris le Royaume-Uni, à moins qu'une mention contraire soit précise.
• Le symbole appelle votre attention sur un conseil d'utilisation.
• Les remarques contiennent des informations importantes relatives à la sécurité et à l'utilisation de l'ensemble.
• Ce mode d'emploi a été imprimé avant la fabrication de l'appareil. Les caractéristiques et la présentation ont pu être modifiées à fin d'amélioration, etc. En cas de divergence entre le mode d'emploi et l'appareil, ce dernier prime.

Accessoires fournis

Cet ensemble doit vous être livré accompagné des accessoires suivants. Avant de raccorder ce système, assurez-vous que vous avez reçu tous les éléments suivants.

Boîtier de télécommande

Cable de commande d'ensemble (0,6 m)

Antenne intérieure FM (Modèles pour les États-Unis, le Canada, la Chine, Taiwan et l'Asie) Antenne cadre AM

Cable audio à fiche cinch (1,5 m)

Antenne intérieure FM (Modèle pour l'Australie, la Corée et l'Europe, y compris Royaume-Uni)

Cable vidéo avec fiches (1,5 m)

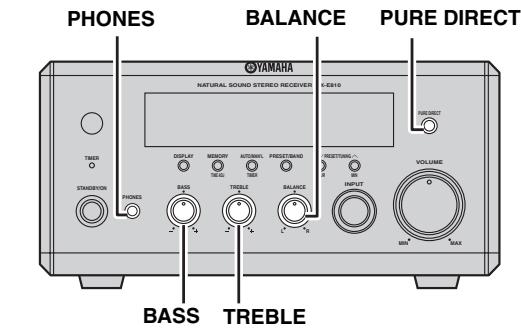

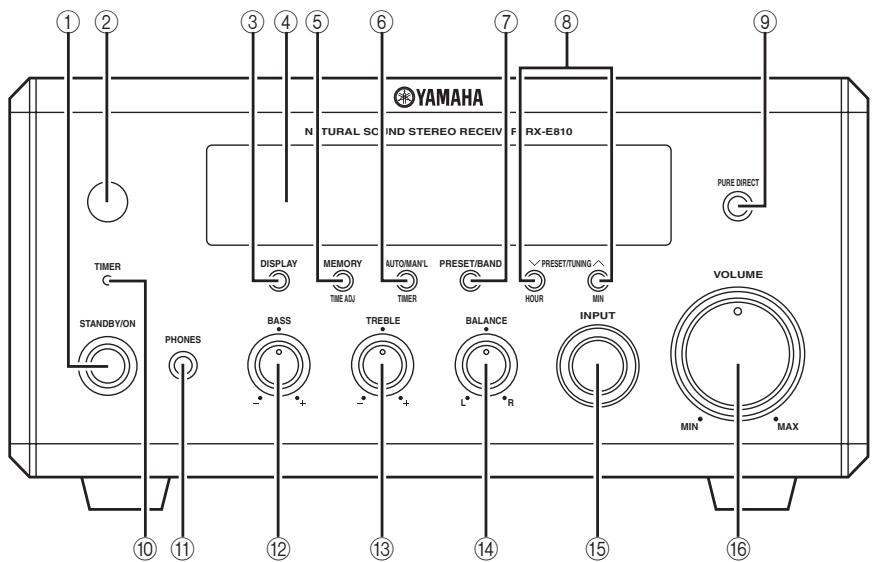

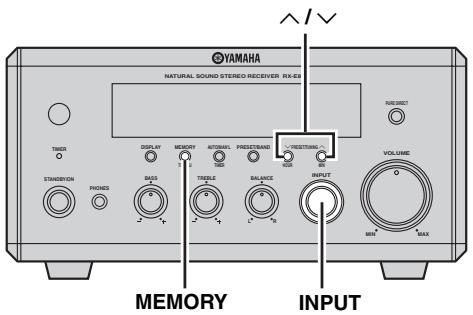

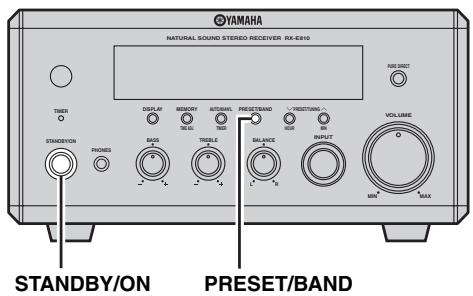

Face avant

Cette touche met en service ou en veille l'ampli-tuner (voir page 19).

2 Capteur de télécommande

Il reçoit les signaux émis par le boîtier de télécommande.

Sert à changer les informations apparaissant sur l'afficheur de la face avant (voir page 23).

4 Afficheur de la face avant

Affiche les différentes informations, comme l'heure ou la fréquence radio.

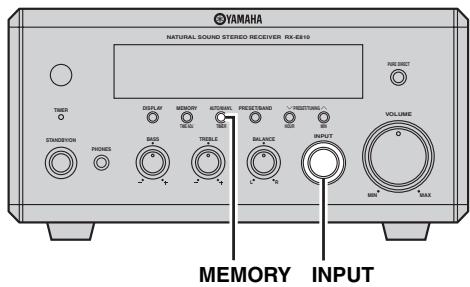

5 MEMORY (TIME ADJ)

• Sert à mesurer des fréquences en mémoire. Maintenez cette touche enfoncée pendant plus de 2 secondes pour la mise en mémoire automatique des stations radio (voir page 38).
• Sert à régler l'heure avant d'utiliser la minuterie (voir page 19).

⑥ Auto/man'l (TIMER)

• Sert à sélectionner le mode de syntonisation automatique ou le mode de syntonisation manuel lorsque la radio est sélectionnée comme source d'entrée (voir page 37).
• Sert à activer ou désactiver la miniterie de mise en service (voir page 43).

Sert à sélectionner la bande FM ou AM et le mode de mise en mémoire lorsque la radio est sélectionnée comme source d'entrée.

Sert à sélectionner la fréquence radio lorsque la radio est sélectionnée comme source.

Sert à mettre en service ou hors service le mode Pure Direct (voir page 22).

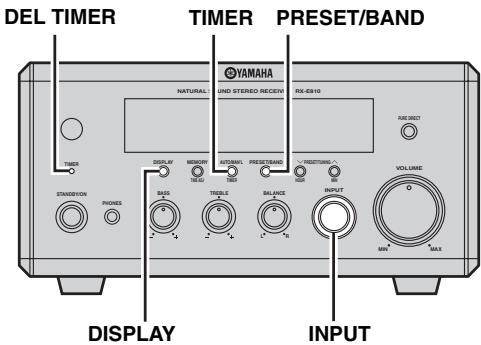

10 DEL TIMER

Ce témoin s'éclaire lorsque la minuterie de mise en service est active (voir page 43).

Les signaux audio sont présents sur cette prise destinée à l'écoute au casque.

Sert à régler la réponse des basses fréquences (voir page 22).

13 TREBLE

Sert à régler la réponse des basses fréquences (voir page 22).

14 Balance

Sert à régler le volume des enceintes gauche et droite (voir page 22).

Sert à sélectionner une source.

16 Volume

Sert à régler le volume.

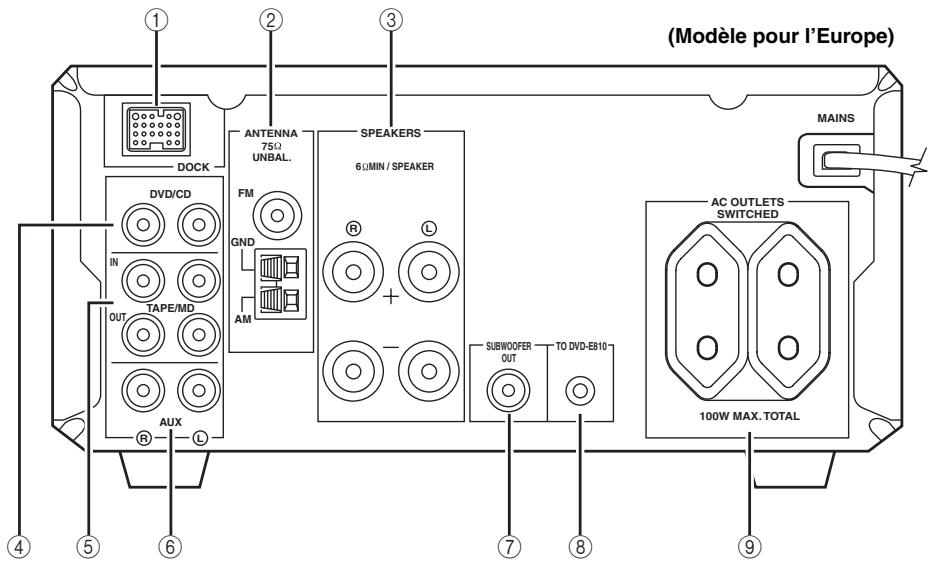

Panneau arrêté

Cette borne sert à raccorder une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) où vous pouvez poser votre iPod (voir page 17).

Bornes d'antenne

Voir page 15 pour ce qui concerne les raccordements.

Bornes d'enceinte

Voir page 13 pour ce qui concerne les raccordements.

Prises dvd/cd

Voir page 12 pour ce qui concerne les raccordements.

Voir page 16 pour ce qui concerne les raccordements.

Cette borne sert à raccorder un appareil auxiliaire.

Cette borne sert à raccorder le caisson de graves.

Prise de connexion du système (TO dvd-e810)

Voir page 12 pour ce qui concerne les raccordements.

9 AC outlet(s)

Voir page 18 pour ce qui concerne les raccordements.

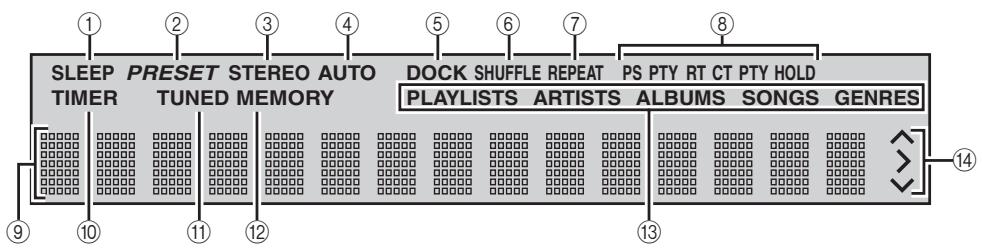

① Témoin SLEEP

Ce témoin s'éclaire lorsque la miniterie de mise hors service est active (voir page 44).

Ce témoin s'éclaire lorsque vous mettez des stations en mémoire manuellement (voir page 39).

③ Témoin STEREO

Ce témoin s'allume lorsque l'ampli-tuner reçoit un signal puissant d'une émission FM stéréo.

Ce témoin s'éclaire lorsque l'ampli-tuner est réglé pour la symphonisation automatique (voir page 38).

5 Témoin DOCK

Ce témoin s'éclaire lorsque vous posez votre iPod sur une station universelle YAMAHA iPod (par exemple une YDS-10 vendue séparément) à condition qu'elle soit reliée à la borne DOCK de l'ampli-tuner (voir page 17).

Ce témoin s'éclaire lorsque vous mettez votre iPod en mode aléatoire.

7 Témoin REPEAT

Ce témoin s'éclaire lorsque vous mettez votre iPod en mode de répétition.

Témoins du système de diffusion de données radio (modèles pour le royaume-uni et l'europe)

Le nom du service proposé par la station du système de diffusion de données radio actuelle est indiqué.

Témoin PTY HOLD

Ce témoin s'éclaire pendant la recherche de station du système de diffusion de données radio dans le mode PTY SEEK (voir page 40).

9 Afficheur multifonction

Affiche les différentes informations, comme l'heure ou la fréquence radio.

10 Témoin TIMER

Clignote lorsqu'il l'ampli-tuner est en mode de réglage de la minutesie de mise en service (voir page 43).

Ce témoin s'éclaire lorsqu'une station radio est accordée.

Ce témoin s'éclaire ou clignote lorsque vous mettez des stations en mémoire.

13 Témoins du menu ipod

Ces témoins indiquent le menu iPod actuellement sélectionné (voir page 49).

14 Témoins de fonctionnement iPod

Ces témoins indiquent les touches directionnelles disponibles lorsque le menu iPod est utilisé avec le mode de navigation (voir page 49).

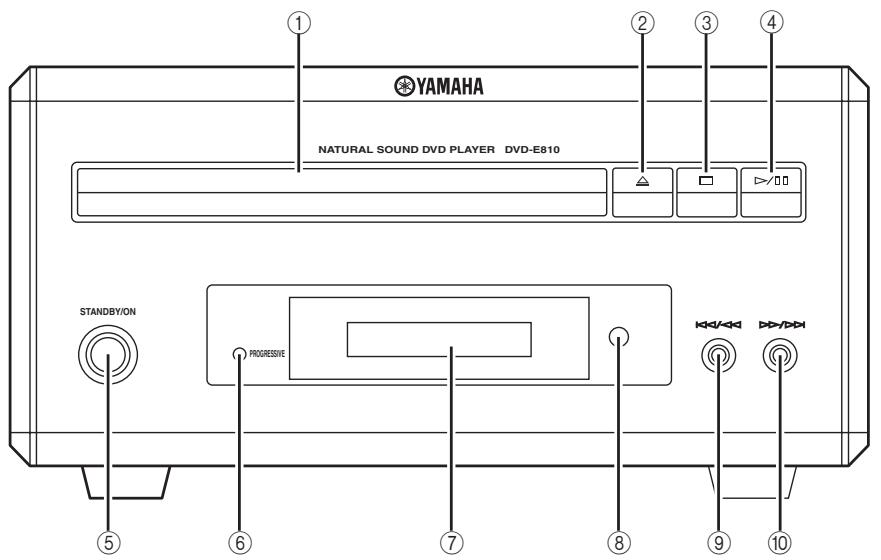

Face avant

Posez le disque dans ce tiroir.

Sert à ouvrir ou fermer le tiroir pour le disque.

Sert à arrêter la lecture (voir page 25).

Sert à démarrer la lecture ou à la mise en pause (voir page 25).

Sert à mettre en service ou en veille le lecteur de DVD (voir page 22).

Ce témoin s'éclaire lorsque le mode de balayage progressif est en service (voir page 54).

7 Afficheur de la face avant

Montre l'état actuel du lecteur de DVD.

8 Capteur de télécommande

Il reçoit les signaux émis par le boîtier de télécommande.

Sert à localiser le début du chapitre ou de la plage actuelle. Maintenez la pression pour accélérer la recherche avant (voir page 25).

Sert à localiser le chapitre ou la plage suivante. Maintenez la pression pour accélérer la recherche avant (voir page 25).

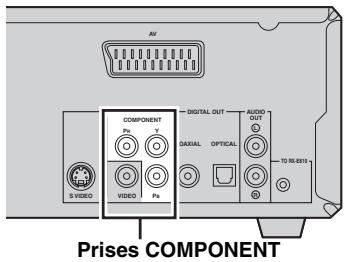

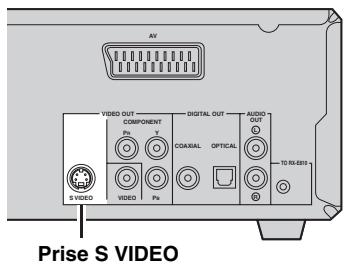

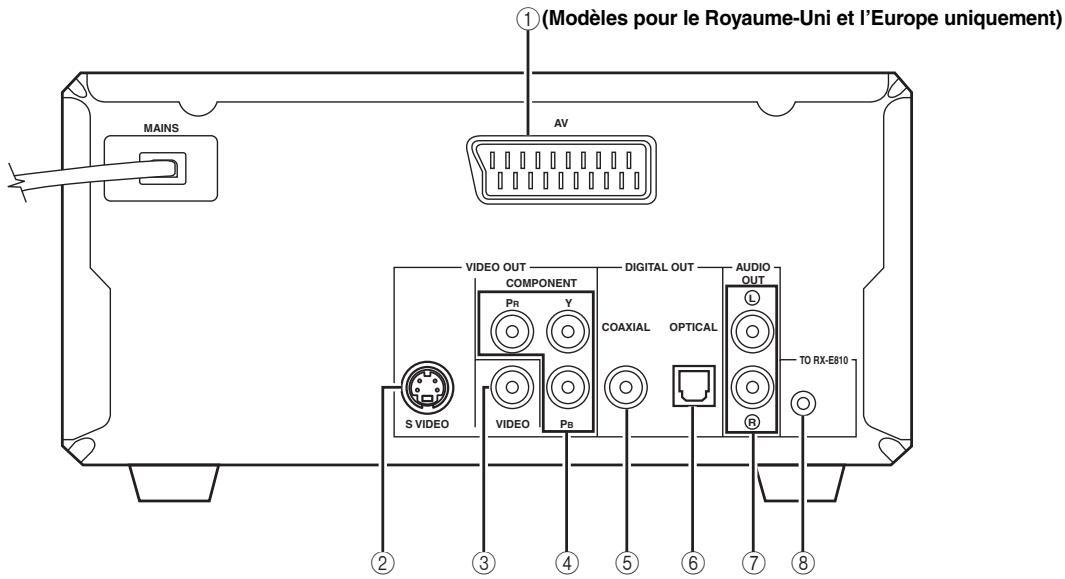

Panneau arrêté

① Borne AV (Modèles pour le Royaume-Uni et l'Europe et uniquement) Voir page 14 pour ce qui concerne les raccordements. (2) Prise SVIDEO Voir page 14 pour ce qui concerne les raccordements. ③ Prise VIDEO Voir page 14 pour ce qui concerne les raccordements. (4) Prises COMPONENT Voir page 14 pour ce qui concerne les raccordements.

⑤ Prise COAXIAL

Voir page 16 pour ce qui concerne les raccordements. ⑥ Prise OPTICAL

Voir page 16 pour ce qui concerne les raccordements.

Prises AUDIO OUT Voir page 12 pour ce qui concerne les raccordements. Prise de connexion du système (TO RX-E810)

Voir page 12 pour ce qui concerne les raccordements.

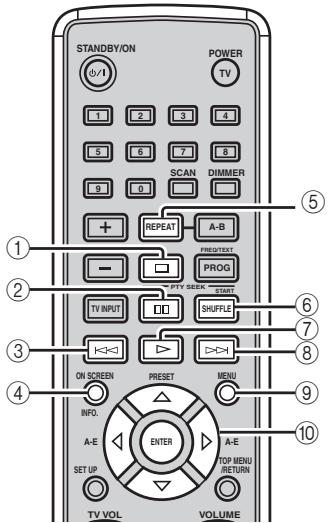

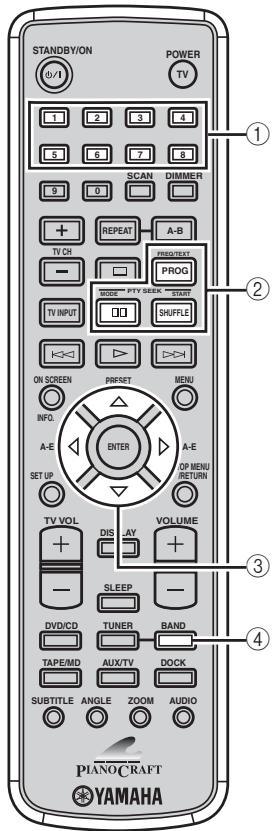

Dvd/cd

• Lecture
• Sélection de la langue des sous-titres, de celle des dialogues, etc.

Synthétiseur

• Syntonisation sur une station de radio
• Mise en mémoire des fréquences des stations, etc.

Fonctions communes

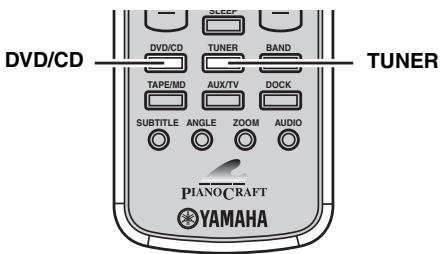

Ce boîtier de télécommande présente deux modes de fonctionnement principaux pour le contrôle du système. Avant de pouvoir utiliser une fonction d'un mode, vous devez sélectionner ce mode pour que les touches du boîtier de télécommande jouent le rôle convenable.

Pour sélectionner le mode de fonctionnement

Mode DVD/CD : Appuyez sur DVD/CD. Mode TUNER : Appuyez sur TUNER.

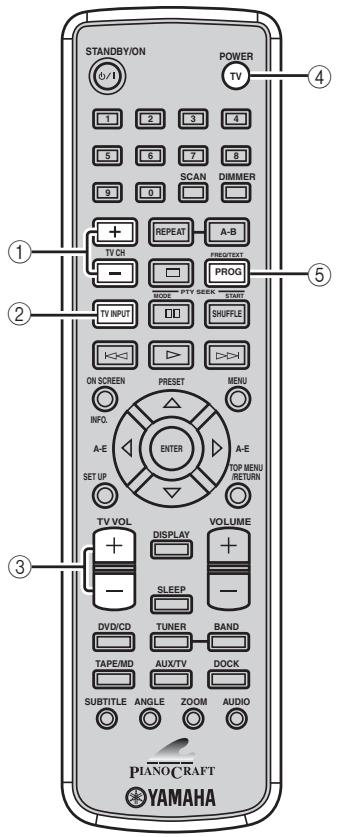

Le boîtier de télécommande vous permet d'agir sur le téléviseur et sur d'autres appareils (par exemple un iPod) reliés à l'amplificateur. Pour le détail, voir "Commande des appareils extérieurs" à la page 46.

Remarque

Les descriptions et illustrations qui concernent le boîtier de télécommande et apparaissent dans ce mode d'emploi, font référence aux modèles pour l'Europe, y compris le Royaume-Uni, à moins qu'une mention contraire soit précisée.

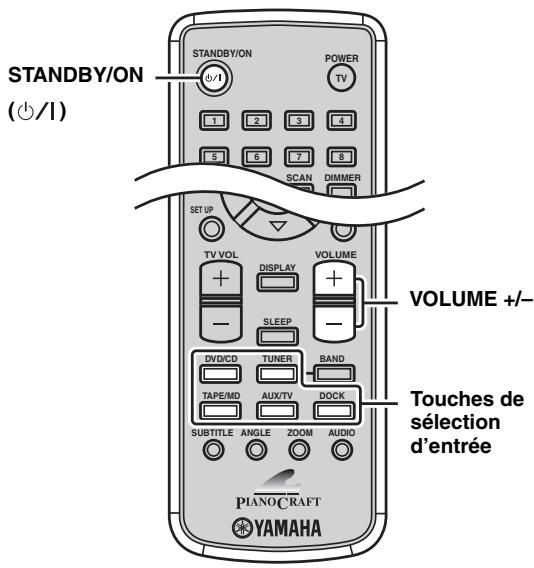

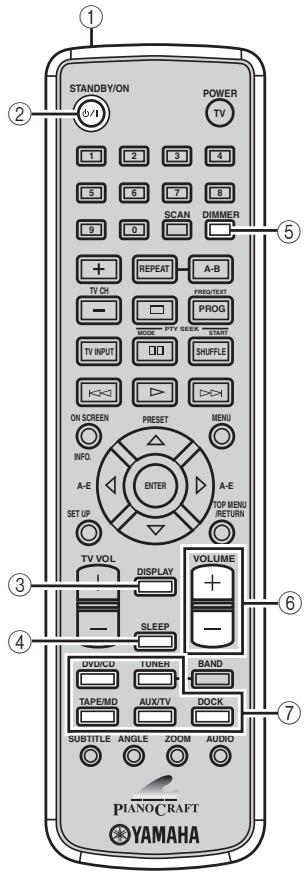

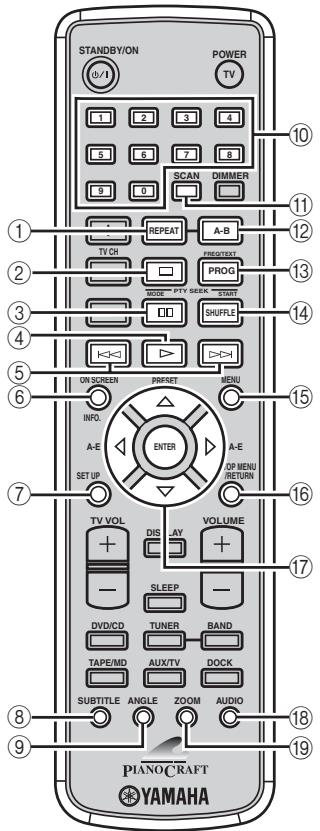

Opérations communes à tous les modes

Les opérations suivantes peuvent être effectuées sur l'ampli-tuner quel que soit le mode de fonctionnement du boîtier de télécommande.

① Émetteur de signaux infrarouges Il envoie des signaux à l'appareil sur lequel vous pouvez agir. ② STANDBY/ON (0/1) Sert à mettre en service ou en veille l'ampli-tuner (voir page 19). ③ DISPLAY

Sert à changer les informations apparaissant sur l'afficheur de la face avant (voir page 23).

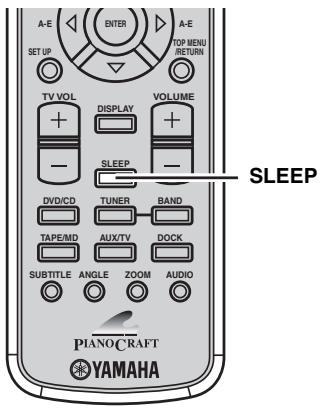

④ SLEEP

Sert à mesurer la minuterie d'arrêt en service sur l'amplificateur (voir page 44).

⑤ DIMMER

Sert à changer la luminosité de l'afficheur de la face avant de l'ampli-tuner (voir page 23).

⑥ VOLUME +/-

Sert à ajuster le volume général de l'ampli-tuner.

Touches de sélection d'entrée

Servent à sélectionner la source d'entrée sur l'ampli-tuner.

Les touches STANDBY/ON, DIMMER et SLEEP seront aussi à agir sur le lecteur de DVD lorsqu'il est raccordé à l'ampli-tuner par le câble de commande du système fourni (voir page 12).

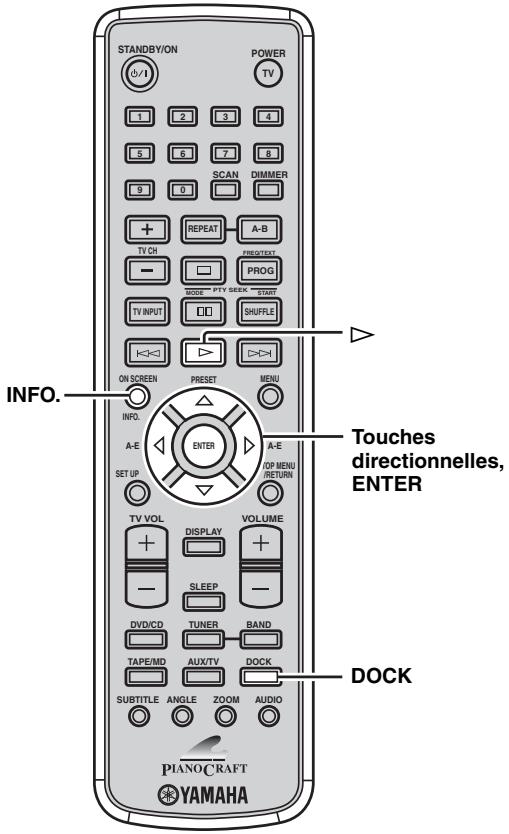

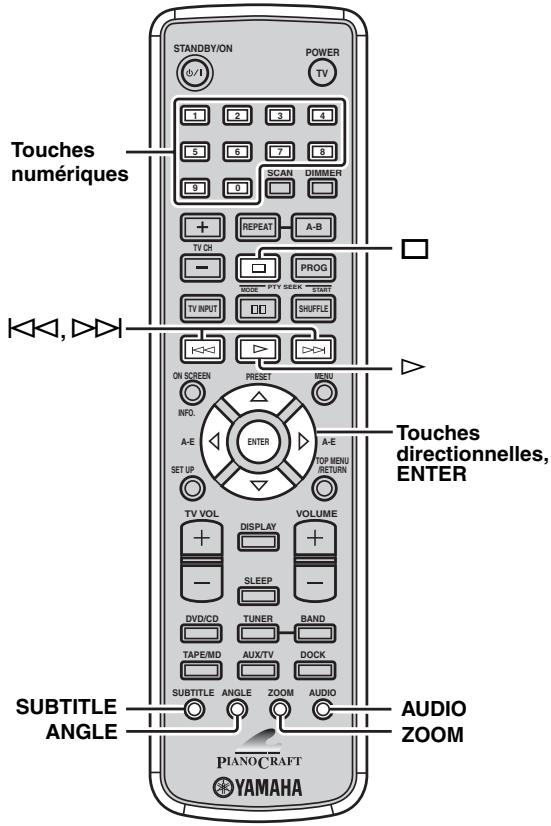

Opérations disponibles en mode dvd/cd

Les opérations suivantes sont disponibles pour le lecteur de DVD.

Appuyez sur DVD/CD pour mettre le boîtier de télécommande en mode DVD/CD avant d'effectuer les opérations suivantes.

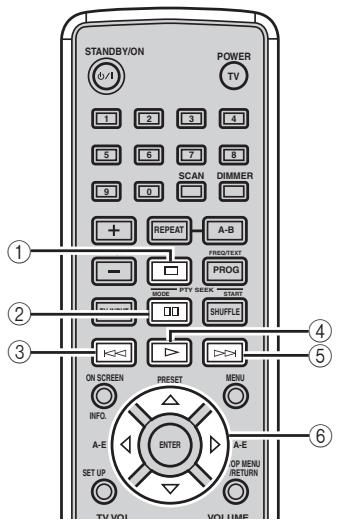

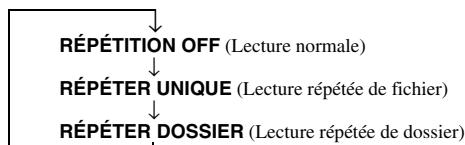

① REPEAT

Sert à sélectionner la lecture répétée (voir page 26).

②

Sert à arrêter la lecture (voir page 25).

(3)

Sert à mettre la lecture en pause (voir page 25).

④

Sert à démarrer la lecture (voir page 25).

Permet d'accéder au début du chapitre/de la plage actuelle ou du chapitre/de la plage suivante. Maintenez la pression du doigt sur l'une de ces touches pour effectuer une recherche rapide vers la fin ou le début du disque (voir page 25).

⑥ ON SCREEN (INFO.)

Sert à afficher le menu OSD sur l'écran du téléviseur ou changer l'indication du temps des CD (voir page 34).

⑦ SET UP

Sert à afficher le menu de configuration sur l'écran du téléviseur (voir page 51).

(8) SUBTITLE

Sert à sélectionner la langue des sous-titres (voir page 30).

(9) ANGLE

Sert à sélectionner un angle de prise de vues (voir page 31).

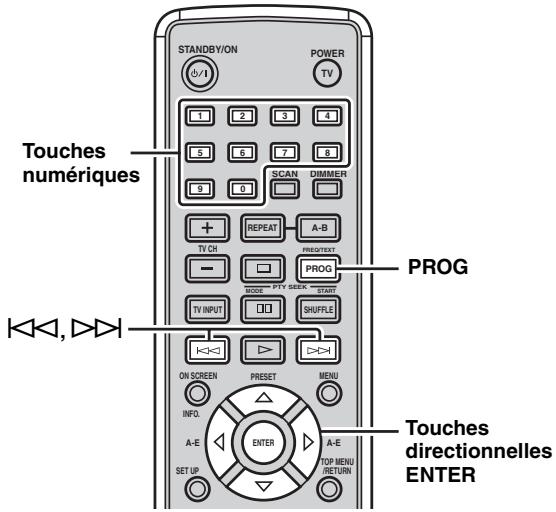

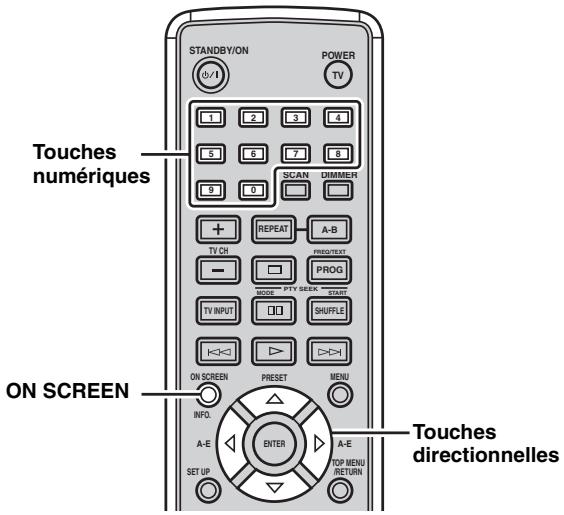

10 Touches numériques (1 à 9, 0)

Servent à spécifier des paramètres ou des numéros de plage ou de chapitre.

11 SCAN

Sert à parcourir un DVD ou un VCD (voir page 28) pour en avoir un aperçu, ou à passer les premières secondes de chaque plage d'un CD (voir page 25).

⑫ A-B

Sert à répéter un passage d'un chapitre ou d'une plage (voir page 26).

⑬ PROG

Sert à afficher la programmation pour la lecture programmée (voir page 29).

14 SHUFFLE

Sert à mettre en et hors service la lecture aléatoire (voir page 26).

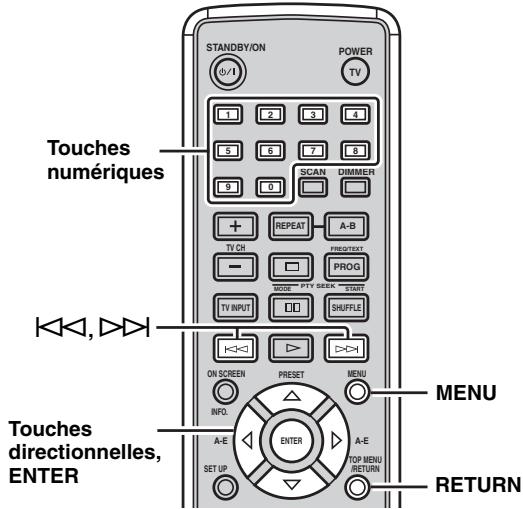

15 MENU

Sert à afficher le menu DVD (voir page 31) ou le menu PBC d'un VCD (voir page 31).

16 TOP MENU/RETURN

Sert à revenir à la première page du menu du DVD (voir page 31) ou au menu PBC antérieur (voir page 31). Appuyez sur cette touche et maintenez-la enfoncée pour revenir à la page précédente du menu du DVD.

Touches directionnelles (△ I ∨ I ∧ I), ENTER

Servent à sélectionner un élément sur l'écran de menu ou à spécifier le paramètre sélectionné.

18 AUDIO

Sert à sélectionner la langue des dialogues (voir page 30).

19 ZOOM

Sert à agrandir une partie de l'image (voir page 30).

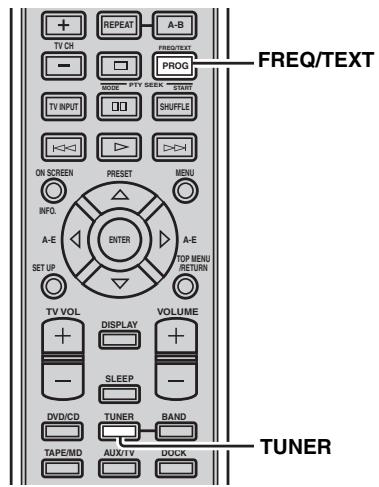

Opérations disponibles en mode TUNER

Les opérations suivantes sont disponibles pour l'amplificateur.

Appuyez sur TUNER pour permettre le boitier de télécommande en mode TUNER avant d'effectuer les opérations suivantes.

Touches numériques (1 à 8)

Servent à sélectionner un numéro de station préselectionnée (voir page 39).

2 Touches du système de diffusion de données radio (modèles pour le royaume-uni et l'europe seulement)

Sert à élire l'affichage du système de diffusion de données radio entre les modes PS, PTY, RT et CT (si la station offre des services de données correspondants) et l'indication de fréquence (voir page 41).

Sert à mesurer l'ampli-tuner en mode PTY SEEK (voir page 40).

Sert à commander la recherche d'une station diffusant le type d'émission choisi grâce au mode PTY SEEK (voir page 40).

③ A-E /, PRESET /

Appuyez sur A-E / pour sélectionner un groupe de stations préenregistrées (A à E) et sur PRESET / pour sélectionner un numéro de station préenregistrée (1 à 8) (voir page 39).

(4) BAND

Sert à sélectionner le mode de réception radio FM ou AM, ou le mode de mise en mémoire.

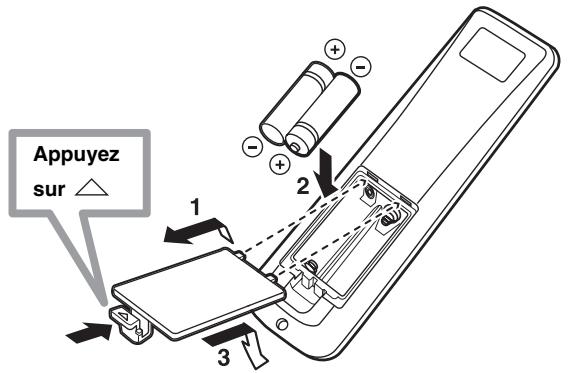

2 Introduisez les 2 piles fournies (AA, R06, um-3) dans le logement.

Veillez à respecter les polarités indiquées dans le logement (+ et -).

3 Refermez le logement des piles.

• N'utilisez pas tout à la fois une pile neuve et une pile usagée.
• N'utilisez pas, en même temps, des piles de type différent (par exemple, une pile alcaline et une pile au manganèse). Chaque type de pile possède des caractéristiques propres, même si la forme ou les dimensions sont identiques à un type.
• Lorsque les piles sont usées, retirez-les sans tarder du boîtier de télécommande pour éviter qu'elles n'explosent ou ne fuient.
• Mettez les piles au rebut conformément à la réglementation locale.
• Si une pile fuit, mettez-la immédiatement au rebut. Veillez à ce que l'électrolyte d'une pile ne vienne en contact ni avec votre peau ni avec un vêtement. Avant de mettre en place les piles, nettoyez leur logement.
• Effectuez le remplacement des piles en moins de 2 minutes de manière à ne pas provoquer l'effacement du contenu de la mémoire.

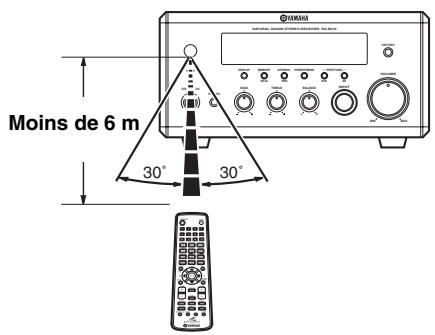

Utilisation du boîtier de télécommande

Utilisez le boîtier de télécommande à moins de 6m de l'appareil sur lequel vous voulez agir et orientez-le vers le capteur de télécommande (voir pages 3 et 6).

Remarques

• Veillez à ne renverser aucun liquide sur le boîtier de télécommande.
• Ne laissez pas tomber le boîtier de télécommande.
• Ne conservez pas le boîtier de télécommande dans les endroits suivants:
• Chauds et humides, près d'un appareil de chauffage ou dans une salle de bains
• Très froids - Poussiéreux

Raccordement du système

Avant de raccorder le système, veuillez lire attentivement la procédure et les remarques. Pour de plus amples informations sur les enceintes (NX-E800), reportez-vous au mode d'emploi qui les accompagne.

Remarque

Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de DVD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.

① Reliez les prises DVD/CD (L/R) de l'ampli-tuner aux prises AUDIO OUT (L/R) du lecteur de DVD avec le câble audio à fiche cinch fourni. ② Reliez la prise de connexion du système (TO DVD-E810) sur l'ampli-tuner à la prise (TO RX-E810) de connexion du système sur le lecteur de DVD avec le câble de commande du système fourni. ③ Raccordez les bornes d'enceintes (G) de l'ampli-tuner aux bornes d'enceintes gauche des enceintes et les bornes d'enceintes (D) de l'ampli-tuner aux bornes d'enceintes droite des enceintes (NX-E800). Voir page 13 pour le détail.

• La connexion de la commande système sert à synchroniser certaines opérations entre l'ampli-tuner et le lecteur DVD.
• Si vous pouvez raccorder un amplificateur à entrée numérique au lieu du RX-E810, utilisez les prises DIGITAL OUT (COAXIAL ou OPTICAL) au lecteur de DVD et validez le réglage "SORTIE NUMÉRIQUE" dans le menu de configuration (voir page 52).

Raccordement des câbles d'enceintes

Assurez-vous que l'enceinte gauche (L), l'enceinte droite (R), “+” (rouge) et “-” (noir) sont raccordées convenablement. Si le raccordement n'est pas effectué correctement, aucun son ne sortira des enceintes et si la polarité du raccordement des enceintes n'est pas respectée, la restitution du son sera peu naturelle et dénuée de graves. - Veillez à ce que les fils nus des enceintes ne puissent pas venir en contact, ni entre eux ni avec une pièce métallique de l'ampli-tuner. L'ampli-tuner et/ou les enceintes risqueraient d'être endommagés. - Si vous souhaitez raccorder une autre paire d'enceintes au lieu des NX-E800, utilisez des enceintes de l'impédance indiquée sur le panneau arrière de l'ampli-tuner et blindées magnétiquement. Si les enceintes blindées magnétiquement devaient perturber l'image sur le moniteur, éloignez les enceintes du moniteur.

2 Dévissez la borne.

Rouge : positif (+) Noir : négatif (-)

3 Insérez le fil nu dans la borne.

Rouge: positif (+) Noir: négatif (-)

4 Vissez la borne pour assurer le maintien du conducteur.

Rouge: positif (+)

Noir: négatif (-)

Raccordement à un téléviseur

Procédez de la manière indiquée ci-dessous pour raccorder un téléviseur au lecteur de DVD avec le câble vidéo à fiche Cinch fourni. Vous pouvez obtenir d'excellentes images en effectuant une liaison S-Video, une liaison vidéo à composantes ou une liaison péritel (modèles pour le Royaume-Uni et l'Europe seulement) avec le câble correspondant, en vente dans le commerce. Pour de plus amples informations sur le téléviseur, reportez-vous au mode d'emploi qui l'accompagne.

Remarque

Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de DVD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.

Raccordez la prise VIDEO du lecteur de DVD à la prise d'entrée VIDEO du télévisuer avec le cable VIDEO à fiche Cinch fourni.

Pour restituer le son du téléviseur par l'ampli-tuner, reliez les prises AUX (L/R) de l'ampli-tuner aux prises de sortie audio du téléviseur avec un câble audio à fiche cinch du commerce.

Liaison par les composantes vidéo

Reliez les prises COMPONENT du lecteur de DVD aux prises d’entrée vidéo à composantes du téléviseur avec un câble pour composantes vidéo, disponible dans le commerce.

Remarque

(Modèles pour le Royaume-Uni et l'Europe uniquement)

Lorsque vous effectuez une liaison à 'video, réglez

"COMPONENT" sur "YUV" dans le menu de configuration du lecteur de DVD (voir page 54).

Liaison s-video

Reliez la prise SVIDEO du lecteur de DVD à la prise d'entrée S-video du téléviseur avec un câble S-video du commerce.

Modèles pour l'europe et le royaume-uni uniquement

Reliez la prise AV du lecteur DVD à la prise d’entrée péritel de votre téléviseur avec un câble péritel du commerce.

Remarque

(Modèles pour le Royaume-Uni et l'Europe uniquement)

Lorsque vous effectuez une liaison péritel, réglez

"COMPONENT" sur "RGB" dans le menu de configuration du lecteur de DVD (voir page 54).

(Modèles pour l'Europe et le Royaume-Uni uniquement)

Raccordement des antennes

Pour utiliser la radio de l'ampli-tuner, raccordez les antennes AM et FM fournies aux bornes correspondantes. Si la réception des ondes est médiocre, ou encore si vous désirez l'améliorer, nous vous suggérons d'envisager l'emploi d'antennes extérieures. Pour de plus amples détails concernant cette question, veuillez consulter le revendeur YAMAHA ou un service après-vente.

Remarque

Veillez à régler l'intervalle des fréquences (modèle pour l'Asie et Taiwan seulement) selon l'incrément de syntonisation utilisé dans la région (voir page 38).

Quelques mots sur la mise à la masse

Par souci de sécurité et pour que le brouillage soit minimum, reliez la prise GND de l'antenne à une bonne masse. Une bonne masse peut être un pied de métal enfoncé dans un sol humide.

Fixez le support à la base de l'antenne.

Si vous désirez accrocher l'antenne sur un mur, le support est alors inutile.

Remarques

Selon le produit, la forme du taquet est différente de l'illustration.

6 Tenez l'antenne à l'écart de l'ampli-tuner et des câbles d'enceinte.

Lorsque vous souhaitez écouter la radio, orientez l'antenne dans la direction qui vous donne la meilleure réception.

Raccordement d'autres appareils

Veuillez raccorder différents appareils audio, par exemple un lecteur de MD, une platine à cassette ou une station universelle iPod YAMAHA à l'ampli-tuner. Vous pouvez aussi raccorder un enregistreur de MD ou un enregistreur de CD au lecteur de DVD par les prises DIGITAL OUT. Pour de plus amples informations sur les appareils à raccorder, reportez-vous aux modes d'emploi qui les accompagnent.

Remarque

Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de DVD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.

Raccordement d'un lecteur de MD ou d'une platine à cassette

En raccordant un lecteur de MD ou une platine à cassette à l'ampli-tuner, vous pourrez écouter d'autres sources audio par l'intermédiaire de l'ampli-tuner.

1. Reliez les prises TAPE/MD IN (L/R) de l'ampli-tuner aux prises de sortie analogue d'un lecteur de MD ou d'une platine à cassette avec un câble audio à fiche cinch du commerce. 2. Pour enregistrer le son fourni par l'ampli-tuner, reliez les prises TAPE/MD OUT (L/R) de l'ampli-tuner aux prises d'entrée analogue d'un lecteur de MD ou d'une platine à cassette avec un câble audio à fiche cinch du commerce.

Raccordement d'un enregistreur MD ou d'un graveur de CD

Si vous raccordez un enregistrur de MD ou un enregistrur de CD au lecteur de DVD par une liaison numérique, vous pourrez effectuer des enregistrements numériques.

Raccordez la prise DIGITAL OUT (COAXIAL ou OPTICAL) du lecteur de DVD à l'entrée numérique (coaxiale ou optique) d'un enregistreur de MD ou d'un enregistreur de CD avec un câble coaxial ou optique du commerce.

Remarques

• Les prises DIGITAL OUT acceptent les signaux PCM, Dolby Digital et DTS.
• La prise DIGITAL OUT (OPTICAL) est conçue d'après les normes EIA. Pour réaliser une liaison numérique, utilisez un câble à fibres optiques conforme aux normes EIA.

Raccordement d'une station universelle YAMAHA ipod

L'ampli-tuner (RX-E810) est muni d'une borne DOCK sur le panneau arrêté qui permet de relier une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) pour poser votre iPod et en contrôle la lecture avec le boîtier de télécommande fourni. Raccordez la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) à la borne DOCK sur le panneau arrêté de l'ampli-tuner avec le cable prévu à cet effet. Lorsque la station universelle YAMAHA iPod est raccordée, POSEZ YOURIP dessus.

Ampli-tuner (Modèle pour l'Europe)

Remarques

• Ne raccordez le câble d'alimentation de l'ampli-tuner, du lecteur de DVD ou des autres appareils à la prise secteur que lorsque tous les appareils sont raccordés.
• Seuls le iPod (Click and Wheel), le iPod nano et le iPod mini sont pris en charge.
• Pour ce faire, vous avez besoin d'une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) et du câble correspondant compatible avec la borne DOCK de l'ampli-tuner.
• Ne raccordez pas d'accessoires iPod (écouteurs, télécommande sans fil ou émetteur FM) à votre iPod lorsqu'il est sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément).
• Les signaux audio ne seront pas transmis correctement si votre iPod n'est pas posé correctement sur la station universelle YAMAHA iPod (comme la YDS-10 vendue séparément) raccordée à la borne DOCK de l'ampli-tuner.
• Lorsque vous avez raccordé votre iPod et l'ampli-tuner et mis l'ampli-tuner en mode DOCK, "iPod connected" apparait sur l'afficheur de la face avant. Si la connexion entre votre iPod et l'ampli-tuner n'est pas possible, un message apparait sur l'afficheur de la face avant. Pour la liste complète des messages concernant les connexions, voir le paragraphe iPod dans "Guide de dépannage" page 60.
• La batterie de votre iPod se charge automatiquement lorsque votre iPod est sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) dans la mesure où celle-ci est reliée à la borne DOCK de l'ampli-tuner et où l'ampli-tuner est en service.
• Selon le type de iPod utilisé, il peut être nécessaire d'insérer un des adaptateurs iPod fournis avec la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation) dans la fente de la station avant de poser votre iPod.

Raccordement des cordons d'alimentation

Lorsque toutes les liaisons ont été effectuées, raccordez le câble d'alimentation du lecteur de DVD à la borne AC OUTLET(S) à l'arrière de l'ampli-tuner (ou à une prise secteur murale si la borne AC OUTLET(S) n'est pas disponible) et branchez ensuite le câble d'alimentation de l'ampli-tuner sur une prise secteur.

AC outlet(s) (switched)

Modèles pour l'Australie, y compris le Royaume-Uni

1 prise secteur

Modèle pour la Corée............ Aucune prise secteur

Autres modèles, 2 prises secteur

Utilisez ces prises secteur pour alimenter le lecteur DVD ou les appareils connectés. Raccordez les câbles d'alimentation des autres appareils à ces prises. Ces prises sont alimentées sur le secteur lorsque l'ampli-tuner est en service. Pour le détail sur la puissance maximale ou la consommation totale des appareils pouvant être raccordés à ces prises, voir "Caractéristiques techniques" à la page 67.

Réglage du système

Avant de commencer la lecture, effectuez les opérations suivantes pour paramétrer le système.

Étape 1: mettez l'ampli-tuner en service et sélectionnez l'entrée DVD

Mettez le téléviseur en service puis appuyez sur STANDBY/ON pour mettre également l'ampli-tuner en service.

Si le lecteur de DVD est relié à l'ampli-tuner par le câble de commande du système, il se mettra automatiquement en service. Sinon, appuyez sur STANDBY/ON sur la face avant du lecteur de DVD pour le mettre en service.

L'afficheur de la face avant de chaque appareil s'éclaire.

2 Appuyez sur DVD/CD pour sélectionner "DVD/CD" comme source.

3 Sur le téléviseur, sélectionnez l'entrée à laquelle le lecteur de DVD est raccordé (EXT1, AV1, etc.). Pour de plus amples informations, reportez-vous au mode d'emploi qui accompagne le téléviseur.

L'écran par défaut s'affiche sur l'écran du téléviseur.

Remarque

Si l'image est déformée sur le téléviseur, le système couleur (NTSC et PAL) de votre lecteur de DVD ne correspond peut-être pas à celui du téléviseur.

Pour changer le réglage du système couleur dans ce cas, appuyez

sur puis sur AUDIO lorsque le plateau de disque est ouvert.

Étape 2: réglage de l'horloge

Appuyez sur DISPLAY sur la face avant de l'ampli-tuner.

"Clock Time" apparaît sur l'afficheur de la face avant pendant quelques secondes, puis "Set Clock".

Set Clock

2. Appuyez sur TIME ADJ pendant environ deux secondes pour accéder au mode de réglage de l'horloge.

Clock Adjust

3 Pour avancer l'heure, appuyez plusieurs fois de suite sur HOUR. Pour reculer l'heure, appuyez plusieurs fois de suite sur HOUR tout en tenant PRESET/BAND enfoncé.

4 Pour avancer les minutes, appuyez plusieurs fois de suite sur MIN. Pour reculer les minutes, appuyez plusieurs fois de suite sur MIN tout en tenant PRESET/BAND enfoncé.

5 Appuyez une nouvelle fois sur TIME ADJ pour valider le réglage de l'heure.

"Adjusted" apparait sur l'afficheur de la face avant pendant quelques secondes et l'heure est indiquée.

9:15

Vous pouvez sélectionner le format de 12 heures (Matin/Soir) ou le format de 24 heures en appuyant sur HOUR ou sur MIN lorsque l'heure est indiquée sur l'afficheur de la face avant.

Étape 3: spécifiez le format

Spécifiez le format du lecteur de DVD de la façon suivante. (La valeur par défaut est "4:3 PAN SCAN".)

1 Appuyez sur SET UP.

Le menu de configuration apparait sur l'écran du téléviseur.

4:3 PAN SCAN

Sélectionnez cette option si votre téléviseur est de format 4:3 et si vous voulez que les deux côtés de l'image soient coupés ou adaptés à l'écran du téléviseur.

Sélectionnez cette option si votre téléviseur est de format 4:3. Dans ce cas, l'image est large et apparaît avec des bandes noires au haut et au bas de l'écran du téléviseur.

Sélectionnez cette option si vous possédez un téléviseur grand écran.

Étape 4: spécifiez la langue de l'affichage sur l'écran

Spécifiez la langue qui sera utilisée pour l'affichage sur l'écran et le menu de configuration de la façon suivante. (La langue par défaut est "ENGLISH".)

1 Appuyez sur SET UP.

Le menu de configuration apparait sur l'écran du téléviseur.

Étape 5: spécifiez les langues des dialogues, des sous-titres et du menu du disque

Si vous spécifiez la langue qui doit être utilisée pour le son, les sous-titres et le menu de chaque disque, le lecteur DVD se réglera automatiquement sur la langue sélectionnée lorsque vous insérez un disque. Si la langue sélectionnée n'est pas sur le disque, la langue par défaut du disque sera utilisée. (Par défaut la langue est réglée sur “ANGLAIS” pour le son et le menu du disque et les sous-titres sont réglés sur “NON”).

1 Appuyez sur SET UP.

Le menu de configuration apparait sur l'écran du téléviseur.

Remarque

"PREFERENCE PAGE" n'est disponible que lorsqu'il n'y a pas de disque ou si le lecteur de DVD est à l'arrêt (voir page 25).

3 Appuyez sur ou sur pour sélectionner "AUDIO", "S-TITRES" ou "MENU DISQUE" ; puis appuyez sur.

Appuyez sur ou sur pour sélectionner la langue souhaitée, puis appuyez sur ENTER pour valider votre sélection.

Si la langue souhaitée n'est pas indiquée, sélectionnez "AUTRES", utilisez les touches numériques pour saisir le code de langue à 4 chiffres (voir page 57), puis appuyez sur ENTER.

Pour sortir du menu de configuration, appuyez une nouvelle fois sur SET UP.

Fonctionnement de base de l'ampli-tuner

Procédez de la façon suivante pour sélectionner une source et régler les paramètres du son sur l'ampli-tuner.

1 Appuyez sur standby/on pour permettre l'ampli-tuner en service.

Si le lecteur de DVD est relié à l'ampli-tuner par le câble de commande du système, il se mettra automatiquement en service. L'afficheur de la face avant de chaque appareil s'éclaire.

Le système présente la fonction de veille automatique (voir page 45) qui met le système en veille si vous n'effectuez aucune opération durant 30 minutes dans la mesure où l'ampli-tuner est en mode DVD/CD.

2 Appuyez sur une des touches de sélection d'entrée pour sélectionner la source souhaitée.

3 Commencez la lecture sur l'appareil sélectionné, ou choisissez une station de radio.

Pour de plus amples informations sur la lecture de disque, voir page 25 et sur la syntonisation, voir page 37.

4 Appuyez sur volume + / - pour régler le volume au niveau de sortie souhaité.

5 Tournez BASS, TREBLE ou BALANCE sur la face avant de l'ampli-tuner pour régler les paramètres suivants.

BASS: Sert à régler la réponse des basses fréquences.

TREBLE: Sert à régler la réponse des hautes fréquences.

BALANCE: Sert à régler le volume des enceintes gauche et droite.

Mode pure direct

Le mode Pure Direct ferme le circuit de réglage de la tonalité et permet d'écouter le son direct en haute fidélité des sources analogiques.

PURE DIRECT s'éclaire et l'afficheur de la face avant s'assombrit automatiquement.

Remarques

• Lorsque le mode Pure Direct est activé, BASS, TREBLE et BALANCE ne sont pas disponibles.
• Si vous effectuez une opération lorsque le mode PURE DIRECT est activé, l'afficheur de la face avant s'éclaire brièvement pour signaler que l'opération a été exécutée puis il s'assombrit de nouveau.

Pour désactiver le mode pure direct

Appuyez une nouvelle fois sur PURE DIRECT de sorte que PURE DIRECT s’éteigne sur l'afficheur de la face avant.

Pour utiliser le casque

Raccordez le casque à la prise PHONES. Vous pouvez écouter par un casque le son restitué normalement par les enceintes.

Changement des paramètres apparaissant sur l'afficheur de la face avant

Procédez de la façon suivante pour changer les paramètres apparaissant sur l'afficheur de la face avant de l'ampli-tuner.

Pour sélectionner le mode d'affichage

Vous pouvez changer les informations qui apparaissent sur l'afficheur de la face avant de l'ampli-tuner pour voir l'entrée actuelle ou bien l'heure.

Remarque

Vous ne pourrez pas afficher l'heure si elle n'est pas réglée (voir page 19).

Appuyez plusieurs fois de suite sur display pour sélectionner le mode d'affichage souhaité.

Chaque fois que vous appuyez sur la touche, l'affichage change de la façon suivante.

“Timer Input”, “ON Time” et “OFF Time” servent à régler la minuterie de mise en service (voir page 43).

Pour assombrir l'afficheur

Vous pouvez assombrir l'afficheur de la face avant de l'ampli-tuner. L'afficheur de la face avant du lecteur de DVD s'assombrira également si le lecteur est relié à l'ampli-tuner par la prise de commande du système (voir page 12). (La valeur par défaut est "DIMMER OFF".) Appuyez sur DIMMER pour sélectionner "DIMMER ON".

Pour revenir à la luminosité normale

Appuyez sur DIMMER pour sélectionner "DIMMER OFF".

Types de disques pris en charge

L'amplificateur-tuner DVD est conçu pour la lecture de films ou de musique. Étant donné que certaines opérations dépendent du disque utilisé, des symboles représentant les types de disques pris en compte accompagnent chaque opération. La présence d'un symbole signifie que l'opération désirée est possible avec ce type de disque. Les opérations qui ne sont pas signalées par un symbole de type de disque sont disponibles avec tous les types de disques.

Remarque

Selon leur format, certains disques peuvent ne pas être compatibles avec le lecteur de DVD. Avant de mettre un disque dans le lecteur de DVD, vérifiez s'il est compatible avec le lecteur (voir page 63).

DVD/DVD-VR	VIDEO CD/ SUPER VIDEO CD	Music CD
DVD	VCD	CD

À propos des disques de données (MP3, WMA, JPEG et divx)

Vous pouvez graver les fichiers de format MP3 et WMA sur un CD-R/RW, DVD+R/RW et DVD-R/RW de la même manière qu’un CD de musique. Le lecteur de DVD traite les fichiers du disque comme des plages (voir à gauche). Vous pouvez aussi graver les fichiers d’images JPEG et des fichiers vidéo DivX sur un CD-R/RW, DVD+R/RW ou DVD-R/RW. Pour le détail sur la lecture de ces disques, voir "Lecture de disques MP3/WMA/JPEG/DivX" à la page 32.

Remarque

Selon les conditions d'enregistrement, et en particulier les réglages effectués, le lecteur de DVD peut être dans l'incapacité de lire le disque, ou de lire les plages dans l'ordre où elles ont été gravées. Pour le détail sur la compatibilité des disques et du lecteur de DVD, voir page 63.

Opérations de base pour la lecture de disque

Procédez de la manière indiquée ci-dessous pour la lecture de base.

Remarques

• Si le symbole d'interdiction () apparait sur l'écran du téléviseur lorsque vous appuyez sur une touche, c'est que la fonction n'est pas disponible sur le disque actuel ou dans la situation actuelle.
• Selon le disque, certaines opérations peuvent être différentes ou restreintes.

Pour commander la lecture

Insérez le disque (appuyez sur sur la face avant du lecteur de DVD pour ouvrir et fermer le plateau de disque).

• La lecture commence automatiquement lorsque le disque est inséré. Si le disque a un menu de démarrage, vous devrez éventuellement appuyer sur pour commencer la lecture.
• Pour les CD, vous pouvez appuyer sur SCAN quand la lecture est arrêtée pour écouter les cinq premières secondes de chaque plage dans l'ordre. Appuyez sur pour revenir à la lecture normale.

Pour arrêter la lecture

Appuyez sur

La position où vous arrêtez la lecture est automatiquement mémorisée. Si vous appuyez sur , la lecture commence là où elle a été arrêtée. Vous pouvez effacer la position d'arrêt de la lecture en appuyant une nouvelle fois sur . (C'est ce qu'on appelle le "mode d'arrêt").

Pour interrompre la lecture

Appuyez sur 11.

Pour reprendre la lecture normale, appuyez sur

Pour lire une image après l'autre DVD VCD

Appuyez sur pour interrompre la lecture puis appuyez de manière répétée sur.

Chaque pression sur permet d’afficher l'image suivante.

Pour reprendre la lecture normale, appuyez sur

Pour déplacer rapidement le capteur dans un sens ou dans l'autre

Pour revenir rapidement en arrêté, appuyez quelques secondes sur

Pour avancer rapidement, appuyez quelques secondes sur >> Chaque fois que vous appuyez sur la touche après l'avoir maintenue enfoncée, la vitesse augmente (diminue).

Pour effectuer un ralenti vers l'arrière, appuyez sur. Pour effectuer un ralenti vers l'avant, appuyez sur . Chaque pression sur la touche augmente (diminue) la vitesse.

Remarque

La lecture au ralenti vers l'arrêt n'est pas possible avec les VCD et SVCD.

Pour sauter un chapitre (ou une plage)

Pour revenir au début du chapitre (de la plage) actuel, appuyez sur

Pour atteindre le début du chapitre (de la plage) suivant, appuyez sur

Pour atteindre le début du chapitre (de la plage) précédent, appuyez rapidement deux fois sur

Remarque

La fonction de saut peut ne pas fonctionner correctement lors de la lecture de VCD ou SVCD avec le menu PBC (voir page 31).

Pour préciser le chapitre (plage) à lire

Utilisez les touches numériques pour préciser le numéro du chapitre (plage) que vous pouvez lire.

Pour préciser un numéro à 1 chiffre, appuyez sur la touche numérique correspondant au numéro de plage et appuyez sur ENTER, ou bien appuyez sur 0 puis sur la touche numérique correspondant au numéro de plage.

Remarque

Cette fonction peut ne pas fonctionner correctement lors de la lecture de VCD ou SVCD avec le menu PBC (voir page 31).

Répétition de la lecture de disque (lecture répétée)

Vous pouvez répéter la lecture d'un élément du disque. Vous pouvez aussi spécifier deux points et répéter seulement le passage d'un chapitre (plage) spécifique par A-B Repeat.

Remarques

• La lecture repétée peut être impossible avec certains DVD.
• La lecture repétée peut ne pas fonctionner correctement lors de la lecture de VCD ou SVCD avec le menu PBC (voir page 31).

1 Commandez la lecture du disque, du titre, du chapitre (de la plage) qui doivent être répétés. 2 Appuyez sur REPEAT pour sélectionner le mode de répétition souhaité.

Chaque fois que vous appuyez sur la touche, le mode change de la façon suivante.

Pour abandonner la lecture répétée

Appuyez sur REPEAT pour sélectionner "Répétition OFF".

Pendant la lecture de CD JPEG ou d'images en diaporama,

"REPEAT ALL" (Lecture repétée du disque) apparait au lieu de

"REPETER DOSSIER".

Pour répéter l'intervalle entre 2 points (Répétition de l'intervalle A-B)

Vous pouvez demander la répetition d'un passage d'un chapitre (plage). Définir deux points (début et fin).

Remarque

Pour la répetition d'un passage A-B, le passage doit être à l'intérieur d'un titre (plage).

1 Commandez la lecture du chapitre ou de la plage qui contient le passage devant être répété. 2 Au moment où se présente le point de départ, appuyez sur A-B.

"A" apparaît sur l'écran de télévision.

Au moment où se présente la fin du passage à répéter, appuyez à nouveau sur A-B.

La mention "AB" apparait sur l'écran du téléviseur et la répétition du passage A-B est abandonnée.

Pour abandonner la répétition de l'intervalle A-B, appuyez une fois sur A-B.

Lecture dans un ordre quelconque (lecture aléatoire)

Les chapitres et les plages peuvent être lus dans un ordre aléatoire.

Remarques

• La lecture aléatoire n'est pas disponible pour les DVD-VR.
• La lecture aléatoire peut ne pas fonctionner correctement lors de la lecture de VCD ou SVCD avec le menu PBC (voir page 31).

1 Démarrez la lecture du disque.

2 Appuyez sur shuffle pour sélectionner le mode de lecture aléatoire souhaité.

Chaque fois que vous appuyez sur la touche, le mode change de la façon suivante.

Pour abandonner la lecture aléatoire

Appuyez sur SHUFFLE pour sélectionner "ALÉATOIRE OFF".

Lecture d'un passage localisé par un temps (recherche d'après le temps) DVD VCD

Vous pouvez localiser le passage à dire en précisant le temps écoulé depuis le début du disque.

Remarques

• Le menu PBC d'un VCD ou SVCD se ferme lorsqu'vous essayez de localiser un passage en fonction du temps (voir page 31). Le menu PBC d'un VCD ou SVCD se ferme lorsque vous essayez de localiser un passage en fonction du temps (voir page 31).
• Vous ne pouvez pas spécifier un temps supérieur au temps total du disque.

1 Pendant la lecture d'un disque, appuyez sur on SCREEN.

Le menu OSD apparait sur l'écran du téléviseur.

2 Appuyez sur ou sur pour sélectionner "DUREE TI" ou "DUREE CH", puis appuyez sur.

Sélectionnez ce paramètre si vous pouvez spécifier un temps pour le titre actuel.

DUREE CH:

Sélectionnez ce paramètre si vous pouvez spécifier un temps pour le chapitre actuel.

3 Utilisation des touches numériques pour préciser les heures, les minutes et les secondes.

La lecture commence à la position spécifique.

Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu OSD, appuyez sur ON SCREEN.

1 Pendant la lecture d'un disque, appuyez sur on SCREEN.

Le menu OSD apparait sur l'écran du téléviseur.

2 Appuyez sur ou sur pour sélectionner "TPS DISQUE" ou "TPS PLAGE", puis appuyez sur. TPS DISQUE:

Sélectionnez ce paramètre si vous pouvez spécifier un temps pour tout le disque.

TPS PLAGE:

Sélectionnez ce paramètre si vous pouvez spécifier un temps pour la plage actuelle.

3 Utilisation des touches numériques pour préciser les heures, les minutes et les secondes.

La lecture commence à la position spécifique.

Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu OSD, appuyez sur ON SCREEN.

Spécification d'une image de prévisualisation pour la lecture (balayage rapide) DVD VCD

Vous sous-poucez prévisualiser le contenu d'un DVD ou VCD en affichant à intervalles réguliers des images qui pourront être spécifiées comme début de la lecture.

1 Lorsque le disque est inséré dans le lecteur de DVD, appuyez sur SCAN. 2 Appuyez sur ou pour sélectionner l'un des modes de prévisualisation suivants, puis appuyez sur ENTER.

Affiche le début de chaque titre.

Affiche le début de chaque chapitre.

Divise un titre en plusieurs parties de 10 minutes chacune et lis les 3-4 premières secondes de chaque partie.

Divise un chapitre en plusieurs parties de 10 minutes chacune et lis les 3-4 premières secondes de chaque partie.

Affiche le début de chaque plage.

Intervalle PLAGE:

Divise une plage en six parties à intervalles réguliers et affiche le début de chaque partie.

Intervalle DISQUE:

Divise un disque en six parties à intervalles réguliers et affiche le début de chaque partie.

Remarques

• Vous ne pouvez sélectionner que "INTERVALLE PLAGE" pendant la lecture d'un VCD lorsque le menu PBC (voir page 31) est hors service.
• APERCU CHAPITRE et INTERVALLE CHAPITRE ne sont pas disponibles pour les DVD-VR.

3 Utilisez les touches directionnelles pour sélectionner l'image de prévisualisation souhaitée ou les touches numériques pour préciser le numéro d'image.

Vous pouvez afficher la liste de prévisualisation de la page précédente ou suivante en appuyant sur ou

• Pour sélectionner un autre mode de prévisualisation, utilisez les touches directionnelles pour sélectionner "MENU" dans la liste de prévisualisation, puis appuyez sur ENTER.
• Pour annuler le balayage rapide, utilisez les touches directionnelles pour sélectionner "QUITTER" dans la liste de prévisualisation et appuyez sur ENTER ou une nouvelle fois sur SCAN.

Appuyez sur ENTER pour commencer la lecture de l'élément sélectionné.

Lecture dans un ordre donné (lecture programmée)

Vous pouvez personnaliser l'ordre de lecture des chapitres ou des plages enregistrées sur le disque. Cet appareil peut mémoriser l'ordre de lecture de 10 disques (20 chapitres ou 20 plages pour chaque disque).

Remarques

• Le menu PBC (voir page 31) n'est pas disponible pendant la lecture programmée d'un VCD ou SVCD.
• La lecture programmée n'est pas disponible pour les disques MP3, WMA, JPEG et DivX.

Lorsque le disque est inséré dans le lecteur de DVD, appuyez sur PROG.

La programmation apparait sur l'écran de télévision.

2 Utilisez les touches directionnelles pour sélectionner un numéro dans la programmation et appuyez sur ENTER.

Vous pouvez afficher la page précédente ou suivante de la programmation en appuyant sur ou

3 Pour programmer l'ordre de lecture pour un DVD, utilisez les touches numériques et ENTER pour spécifier un numéro de titre, puis indiquez un numéro de chapitre.

Pour programmer l'ordre de lecture pour un VCD, SVCD ou CD, utilisez les touches numériques et ENTER pour indiquer un numéro de plage.

Répétez les opérations 2 et 3 jusqu'à ce que tous les chapitres (plages) souhaités soient sélectionnés.

4 Pour démarrer la lecture programmée, utilisez les touches directionnelles pour sélectionner "DÉBUTER", puis appuyez sur ENTER.

• Pour annuler la lecture programmée, utilisez les touches directionnelles pour sélectionner "QUITTER" dans la programmation, puis appuyez sur ENTER.
• Pour retirer un chapitre ou une plage de la programmation, utilisez les touches directionnelles pour sélectionner le numéro à retirer, puis appuyez sur ENTER.

Délection de la langue des dialogues et des sous-titres DVD/ réglages des voies audio VCD

Voussouspoucezselectionnerla langue desdialoguesetcellesdes sous-titres pour le lecture de DVD et lesreglages desvoiesaudio pour lesVCD. Siac aucune languenestselectionnee, leslanguespecifiéespardéfaut dans lemenudefinition (voirpage21)serontselectionnées.

Remarque

La langue des dialogues et celle des sous-titres ne peuvent être sélectionnées que si les disques comportent plusieurs langues. Par ailleurs, les langues retenues varient d'un disque à l'autre. Pour de plus amples informations sur votre disque, reportez-vous à son mode d'emploi dans son menu ou sur la pochette du disque.

Pour sélectionner la langue des dialogues pendant la lecture d'un disque, appuyez plusieurs fois de suite sur AUDIO jusqu'à ce que la langue souhaitée apparaisse sur l'écran du téléviseur.

Pour sélectionner la langue des sous-titres pendant la lecture d'un disque, appuyez plusieurs fois de suite sur SUBTITLE jusqu'à ce que la langue souhaitée apparaisse sur l'écran du téléviseur.

Pour changer le réglage des voies audio (stéréo, mono, etc.) appuyez plusieurs fois de suite sur AUDIO.

Pour dégager les sous-titres, appuyez plusieurs fois de suite sur SUBTITLE pour sélectionner "NON".

Agrandissement d'images DVD VCD

Vous pouvez agrandir ou au contraire réduire la taille de l'image pendant la lecture.

1 Pendant la lecture d'un disque, appuyez sur ZOOM.

Chaque fois que vous appuyez sur la touche, l'affichage change de la façon suivante.

$$ \begin{array}{c}2 \mathrm {X} \rightarrow 3 \mathrm {X} \rightarrow 4 \mathrm {X} \rightarrow 1 / 2 \rightarrow 1 / 3 \rightarrow 1 / 4 \rightarrow \text {t a i l l e o r i g i n a l e (1 X)}\\uparrow\end{array} $$

Pour revenir à la taille originale de l'image, appuyez à plusieurs reprises sur ZOOM pour sélectionner la taille originale.

Sélection d'un angle de prise de

Vues DVD

Vous pouvez sélectionner l'angle de prise de vues qui sera utilisé pour la lecture du DVD.

Remarque

Ce besoin n'est possible que si le disque porte la même scène filmée sous plusieurs angles. Par ailleurs, les angles de prise de vue varient d'un disque à l'autre. Pour de plus amples informations sur votre disque, reportez-vous à son mode d'emploi dans son menu ou sur la pochette du disque.

Pendant la lecture d'un disque, appuyez plusieurs fois de suite sur ANGLE jusqu'à ce que l'angle de prise de vue souhaité soit sélectionné.

Utilisation du menu du disque

De nombreux DVD et VCD (SVCD) comportent des menus de lecture appelés “menu DVD” et un “menu de commande de la lecture appelé menu PBC”. Ces menus sont un moyen pratique pour accéder au disque. Procédez de la façon suivante pour utiliser ces menus sur le lecteur de DVD.

Remarque

Les menus et les modes opératoires varient avec chaque disque. Pour de plus amples informations sur votre disque, reportez-vous à son mode d'emploi dans son menu ou sur la pochette du disque.

Pour utiliser le menu DVD

1 Pendant la lecture d'un disque, appuyez sur MENU. Le menu DVD du disque s'affiche sur l'écran du téléviseur. Avec certains disques, le menu DVD apparait dès que le chargement du disque est terminé. 2 Utilisez les touches directionnelles pour sélectionner un élément du menu, puis appuyez sur ENTER pour valider la sélection.

Pour utiliser le menu PBC VCD

Si vous insérez un VCD ou SVCD avec menu PBC (commande de la lecture) (version 2.0 seulement), le menu PBC apparaîtra automatiquement sur l'écran du téléviseur. Pour utiliser le menu avec le boîtier de télécommande, servez-vous des touches suivantes.

Touches numériques ou /D: Pour sélectionner une option.

RETURN: Pour revenir au menu.

MENU: Pour afficher ou dégager le menu PBC.

Si vous regléz "PBC" sur "NON" dans le menu de configuration du lecteur de DVD (voir page 55), le menu PBC n'apparaîtra pas automatiquement lorsqu'un disque est chargé.

Lecture de disques mp3/wma/jpeg/divx

Vous pouvez aussi lire les fichiers de format MP3, WMA et DivX enregistrés sur un CD-R/RW, DVD+R/RW et DVD-R/RW. Vous pouvez aussi voir les fichiers JPEG enregistrés sur des disques JPEG du commerce (par exemple les CD d'images KODAK) ou enregistrés sur un CD-R/RW, DVD+R/RW et DVD-R/RW.

Remarques

• Cet appareil ne peut pas afficher les caractères spéciaux, par exemple les caractères à double octet, utilisés pour les noms de dossiers et de fichiers.
• Selon le format du disque, les caractéristiques ou les conditions d'enregistrement, le lecteur risque de ne pas pouvoir lire correctement certains disques. Pour le détail sur la compatibilité des disques et du lecteur de DVD, voir page 63.
• Si un disque contient un dossier responsable de plus de 500 fichiers, le lecteur risque de ne pas pouvoir le lire.

1 Mettez un disque dans le lecteur de DVD.

Dans le cas de disques MP3 et WMA, le menu du disque apparait. Dans le cas de disques JPEG, le menu du disque s'affiche sur l'écran du téléviseur. Appuyez sur pour lancer le diaporama (il commence parfois automatiquement avec certains disques JPEG du commerce). Dans le cas de disques DivX, le menu interactif apparait si le disque est de type DivX Media Format (DMF). Reportez-vous à “À propos du DivX Media Format (DMF)” pour le détail. Sinon, effectuez les étapes suivantes.

2 Appuyez sur ou sur pour sélectionner un dossier, et appuyez sur ENTER.

La liste de fichiers du dossier sélectionné apparait sur l'écran du téléviseur.

3 Appuyez sur △, □ ou sur les touches numériques pour sélectionner un fichier, et appuyez sur ENTER.

La lecture commence à partir du fichier sélectionné et se poursuit jusqu'à la fin du dossier.

• Tout en regardant un fichier JPEG, vous pouvez agrandir ou réduire l'image en appuyant sur ZOOM. Vous pouvez aussi déplacer l'image agrandie sur l'écran avec les touches directionnelles.
• Pendant le visionnage d'un fichier JPEG, vous pouvez réorienter l'image verticalement en appuyant sur ou horizontalement en appuyant sur . Vous pouvez aussi la réorienter de 90 degrés en appuyant sur ou sur.

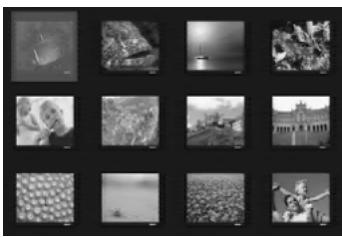

• Tout en regardant un fichier JPEG, vous pouvez sélectionner une autre prise de vue en appuyant sur ANGLE.

Visionnage d'images JPEG sous forme de vignettes

Vous pouvez visionner les fichiers JPEG enregistrés dans le dossier sélectionné ou sur le disque sous forme de vignettes.

1 Tout en regardant un disque JPEG, appuyez sur .

Les images JPEG apparaissent sous forme de vignettes.

Vous pouvez afficher la page précédente ou suivante de vignettes en appuyant sur ou

• Pour lancer le diaporama à partir de la première image de la page actuelle, utilisez les touches directionnelles pour sélectionner, puis appuyez sur ENTER.
• Pour revenir au menu du disque, appuyez sur MENU.

Le DivX Media Format (DMF) permet de lire les fichiers DivX avec des fonctions interactives, comme les menus interactifs, le changement de la bande sonore et des sous-titres. Procédez de la façon suivante pour utiliser le menu interactif.

1 Mettez un disque dans le lecteur de DVD.

Le menu interactif s'affiche sur l'écran du téléviseur.

3 Appuyez sur ENTER ou pour commencer la lecture du chapitre sélectionné.

Pour accéder au menu interactif pendant la lecture

Appuyez sur MENU.

Pour revenir au menu du disque de données lorsque le menu de disque est affiché

Appuyez sur.

• Vous pouvez sélectionner une bande sonore ou afficher et dégager les sous-titres en appuyant sur AUDIO ou SUBTITLE pendant la lecture.
• Pour sélectionner une langue externe pour les sous-titres, vous devez régler "SS-TITRE DIVX" dans le menu de configuration du lecteur de DVD (voir page 55).

Visionnage ou changement des réglages de lecture sur le téléviseur (menu OSD) DVD VCD

Vous pouvez voir et changer les réglages des DVD ou VCD (SVCD) pendant la lecture actuelle.

Remarque

Le menu PBC d'un VCD ou SVCD se ferme automatiquement lorsque vous affichez le menu OSD (voir page 31).

1 Pendant la lecture d'un disque, appuyez sur on SCREEN.

Le menu OSD apparait sur l'écran du téléviseur. Les éléments du menu dépendent du type de disque.

Dans le cas de CD, l'indication du temps change de la façon suivante chaque fois que vous appuyez sur ON SCREEN: TOTAL ÉCOULÉ → TOTAL RESTANT → PART ÉCOULÉE → DUREE RESTANTE.

3 Pour changer le réglage de l'élément sélectionné, appuyez sur ou . pour spécifier des nombres ou un temps, utilisez les touches numériques.

Pour revenir au niveau précédent du menu, appuyez sur. Pour sortir du menu OSD, appuyez sur ON SCREEN.

Éléments du menu OSD

Éléments pour les DVD	Description
TITRE	Titre actuel et nombre de titres sur le disque
CHAPITRE	Chapitre actuel et nombre de chapitre sur le disque
AUDIO	Réglages actuels des voies audio et de la langue des dialogues
S-TITRES	Réglage actuel de la langue des sous-titres
ANGLE	Angle actuel et nombre d'angles sur le disque
DURÉE TI	Temps total du titre actuel
DURÉE CH	Temps total du chapitre actuel
RÉPÉTER	Réglage actuel de la lecture répétée
AFF DURÉE	Réglage actuel de l'indication du temps

Éléments pour le VCD/SVCD	Description
PLAGE	Plage actuelle et nombre de plages sur le disque
TPS DISQUE	Temps total du disque
TPS PLAGE	Temps total de la plage actuelle
RÉPÉTER	Réglage actuel de la lecture répétée
AFF DURÉE	Réglage actuel de l'indication du temps

Vous pouvez imposer des limites à la lecture de certains disques avec la restriction parentale ou l'interdiction de lecture d'un disque. Seul l'utilisateur connaissant le mot de passe (voir page 36) pourra accéder aux disques interdits.

Définition du niveau de restriction parentale

Vous sous-pouchez limiter la lecture en définissant un niveau qui ne sera pas dépassé (niveau de restriction parentale). Pour plus amples détails sur le niveau de restriction parentale d'un disque, reportez-vous au livret qui l'accompagne.

1 Appuyez sur SET UP.

2 Appuyez sur « » ou sur « » pour sélectionner “PAGE PRÉFÉRENCES”, appuyez sur « » ou sur « » pour sélectionner “PARENTAL”, puis appuyez sur « ».

Remarque

"PAGE PRÉFÉRENCES" n'est disponible que lorsqu'il n'y a pas de disque ou si le lecteur de DVD est à l'arrêt (voir page 25).

3 Appuyez sur ou sur pour sélectionner un niveau de restriction parentale, et appuyez sur ENTER.

1 à 7: La lecture d'un disque dont le niveau est supérieur à celui choisi ici, ne peut se faire qu'après la frappe du mot de passe. (Plus le nombre est faible, plus la restriction parentale est forte.)

8 ADULTE (Réglage par défaut): (N'importe quel utilisateur peut demander la lecture de n'importe quel disque sans devoir taper le mot de passe.)

Remarques

• Le mot de passe par défaut est "000000". Pour modifier le mot de passe, procédez comme il est dit au paragraphe "Modification du mot de passe" (voir page 36).
• Si vous avez oublié votre mot de passe, tapez "000000" au lieu de votre mot de passe.

• Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu de configuration, appuyez sur SET UP.
• Pour désactiver temporairement la restriction parentale d'un disque pendant la lecture, indiquez le mot de passe avec les touches numériques dans la zone du mot de passe (qui apparait lorsque le disque est restreint), puis appuyez sur ENTER.

Interdiction d'un disque

Vous pouvez interdire la lecture de 40 disques au maximum.

1 Lorsque vous insérez le disque qui doit être interdit dans le lecteur, appuyez sur SET UP. 2 Appuyez sur « ou sur » pour sélectionner “PAGE RÉGLAGES GÉNÉRAUX”, appuyez sur « ou sur » pour sélectionner “VERR DISQUE”, puis appuyez sur «. 3 Appuyez sur ou sur pour sélectionner "VERROULLER", puis appuyez sur ENTER.

Pour supprimer l'interdiction de lecture d'un disque

Sélectionnez "DEVERROILLER" au cours de l'opération 3 ci-dessus.

• Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu de configuration, appuyez sur SET UP.
• Pour annuler temporairement l'interdiction de la lecture pendant la lecture, indiquez le mot de passe avec les touches numériques dans la zone du mot de passe (qui apparait lorsque le disque est interdit), puis appuyez sur ENTER.

Modification du mot de passe

Procédez de la façon suivante pour modifier le mot de passe donnant accès à un disque interdit.

1 Appuyez sur SET UP.

Le menu de configuration apparait sur l'écran du téléviseur.

2. Appuyez sur ou sur pour sélectionner "PAGE PRÉFÉRENCES", appuyez sur ou sur pour sélectionner "MOT DE PASSE", puis appuyez sur.

Remarque

"PAGE PRÉFÉRENCES" n'est disponible que lorsqu'il n'y a pas de disque ou si le lecteur de DVD est à l'arrêt (voir page 25).

3 Appuyez sur ENTER pour afficher l'écran de modification du mot de passe. 4 Utilisez les touches numériques pour taper le mot de passe actuel à 6 chiffres dans la zone “ANCIEN MOT P.”, tapez le nouveau mot de passe à 6 chiffres dans les zones “NOUV. MOT P.” et “CONFIR. MOT P.”, puis appuyez sur ENTER.

Remarques

• Le mot de passe par défaut est "000000".
• Si vous avez oublié votre mot de passe, tapez "000000" au lieu de votre mot de passe.

Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu de configuration, appuyez sur SET UP.

Syntonisation fm/am

Il existe 2 méthodes de syntonisation : syntonisation automatique et syntonisation manuelle. La syntonisation automatique est efficace lorsque les signaux captés sont puissants et qu'il n'existe aucun brouillage. Si le signal de la station que vous désirez écouter est peu puissant, effectuez une syntonisation manuelle. Vous pouvez aussi utiliser la syntonisation automatique et la syntonisation manuelle pour permettre en mémoire jusqu'à 40 stations (A1 à E8 : soit 8 périodes de préselection fois 5 groupes).

Syntonisation automatique

La syntonisation automatique est efficace lorsque les signaux captés sont puissants et qu'il n'est eagle brouillage.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez plusieurs fois de suite sur PRESET/BAND pour sélectionner "FM" ou "AM".

L'ampli-tuner est en mode de préselection lorsque le témoin de préselection s'éclaire. Pour le détail, voir pages 38 et 39.

Appuyez une fois sur PRESET/TUNING / pour activer la syntonisation automatique.

Appuyez sur AUTO/MAN'L de manière que le témoin AUTO de l'afficheur de la face avant s'éclaire.

Lorsqu'une station est accordée, le témoin TUNED s'éclaire et la fréquence de cette station apparait sur l'afficheur de la face avant.

• Appuyez sur pour augmenter la fréquence de syntonisation.
• Appuyez sur pour diminuer la fréquence de syntonisation.

Syntonisation manuelle

Si le signal de la station que vous désirez écouter est peu puissant, effectuez une syntonisation manuelle.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez sur PRESET/BAND pour sélectionner "FM" ou "AM".

L'ampli-tuner est en mode de préselection lorsque le témoin de préselection s'éclaire. Pour le détail, voir pages 38 et 39.

3 Appuyez sur AUTO/MANUEL de façon que le témoin AUTO de l'afficheur de la face avant s’éteigne. 4 Appuyez sur PRESET/TUNING / pour effectuer manuellement la syntonisation sur la station désirée.

Maintenez la pression d'un doigt sur la touche pour poursuivre la recherche.

Pour changer le pas en fréquence (modèles pour l'asie et taiwan seulement)

Parce que l'espacement de fréquences est différent entre les stations suivant les zones, il peut être nécessaire de sélectionner le mode de pas en fréquence.

1 Lorsque l'ampli-tuner est en mode d'attente, appuyez sur PRESET/BAND sur la face avant, puis appuyez sur STANDBY/ON.

2 Appuyez plusieurs fois de suite sur PRESET/BAND pour sélectionner "FM 50k/AM 9k" ou "FM 100k/AM 10k". 3 Pour confirmer le réglage, appuyez sur STANDBY/ON.

Mise en mémoire automatique des fréquences

Procédez de la manière ci-dessous pour préselectionner automatiquement les stations radio.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez plus de deux secondes sur MEMORY.

Les témoins AUTO et MEMORY clignotent sur l'afficheur de la face avant.

• La préselection automatique s'effectue de la fréquence inférieure vers la fréquence supérieure. L'amplificateur-tuner attribue automatiquement un numéro à chaque station détectée.

Remarques

• Vous pouvez préselectionner jusqu'à 40 stations AM et FM avec la préselection automatique.
• (Modèles pour le Royaume-Uni et l'Europe uniquement) Seules les stations appartenant au système de diffusion de données radio et les stations AM sont mémorisées lors de la préselection automatique.

Mise en mémoire manuelle des fréquences

Vous pouvez ainsimettre40stations en mémoire manuellement (A1 à E8: soit 8 numérios de préselection fois5 groupes).

1 Réalisez l'accord sur la station radio que vous pouvez préselectionner.

Voir page 37 pour de plus amples détails sur la syntonisation.

2 Appuyez sur MEMORY.

Le témoin MEMORY clignote sur l'afficheur de la face avant pendant 5 secondes environ.

5 Appuyez sur MEMORY lorsque le témoin MEMORY clignote.

Les témoins PRESET et MEMORY s'éclairant sur l'afficheur de la face.

Accord des stations présélectionnées

Vous pouvez accorder n'importe quelle station simplement en sélectionnant le numéro de préselection où elle a été préréglée (voir page 38).

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "TUNER" comme source. 2 Appuyez plusieurs fois de suite sur PRESET/ BAND de sorte que le témoin de préselection s'éclaire sur l'afficheur de la face avant. 3 Appuyez sur PRESET/TUNING / pour CHOISIR un groupe de stations présélectionner (A à E) et plusieurs fois de suite sur PRESET/TUNING / pour CHOISIR un numéro de station présélectionnée (1 à 8).

Vous pouvez aussi utiliser le boitier de télécommande pour accorder une station présélectionnée. Après avoir mis le boitier de télécommande en mode TUNER (voir page 8), appuyez plusieurs fois de suite sur BAND pour sélectionner “PRESET”. Pour choisir un groupe de satellites présélectionnées (A à E) appuyez

plusieurs fois de suite sur A-E. Pour sélectionner un numéro de station préselectionnée (1 à 8), appuyez plusieurs fois de suite sur PRESET ou bien utiliser les touches numériques (1 à 8).

Symtoniation avec le système de diffusion de données radio (modèles pour le royaume-uni et l'europe seulement)

Le système de diffusion de données radio (modèle pour le Royaume-Uni et l'Europe seulement) est un système de transmission de données utilisé par les stations FM d'un grand nombre de pays. Les services du système de diffusion de données radio sont assurés par les stations d'un réseau. Cet appareil peut recevoir différents types de données via le système de diffusion de données radio, par exemple le nom de l'émission (PS), le type de l'émission diffusée (PTY), le message écrit (RT), l'heure (CT), les réseaux associés (EON).

Sélection d'une émission du système de diffusion de données radio

Cette fonction vous permet de sélectionner l'un des 15 types d'émissions du système de diffusion de données radio proposées et de rechercher toutes les stations proposées.

1 Mettez l'ampli-tuner en mode "FM".

Voir page 37 pour de plus amples détails sur la syntonisation.

2 Appuyez sur PTY SEEK mode pour permettre l'ampli-tuner en mode PTY SEEK.

Le témoin PTY et le nom du type d'émission clignotent sur l'afficheur de la face avant de l'ampli-tuner.

• Pour annuler le mode PTY SEEK, appuyez une nouvelle fois sur PTY SEEK MODE.
• Le mode PTY SEEK est automatiquement annulé si vous n'effectuez aucune opération pendant 20 secondes.

3 Appuyez plusieurs fois de suite sur PRESET △ / ∇ pour sélectionner le type d'émissions souhaité.

Le nom du type d’émissions sélectionné apparait sur l'afficheur de la face avant.

Type d'émissions	Descriptions
NEWS	Informations
AFFAIRS	Émissions à thème
INFO	Informations générales
SPORT	Sports
EDUCATE	Éducation
DRAMA	Drama (Pèce radiophonique)
CULTURE	Émissions culturelles
SCIENCE	Émissions scientifiques
VARIED	Émissions de variétés
POP M	Musique populaire
ROCK M	Musique Rock
M.O.R. M	Musique légère (écoute facile)
LIGHT M	Musique classique d'abord aisé
CLASSICS	Musique classique
OTHER M	Autres musiques

4 Appuyez sur PTY SEEK START pour rechercher les stations présélectionnées du système de diffusion des données radio disponibles.

Si une station diffusant le type de programme sélectionné est localisée, la recherche s'arrête et le nom de service de l'émission ainsi que le témoin PTY HOLD clignotent sur l'afficheur de la face avant. Si aucune station ne diffuse le type d'émission sélectionné, la fréquence actuellement sélectionnée apparait.

Pour arrêter la recherche de stations, appuyez une nouvelle fois sur PTY SEEK START.

Affichage des informations du système de diffusion de données radio

Cette fonction permet d'afficher les 4 types d'informations du système de diffusion de données radio suivants : PS (nom de l'émission), PTY (type de l'émission diffusée), RT (message écrit) et CT (heure). Le temps s'éclaire sur l'afficheur de la face avant lorsque le mode correspondant est actif.

Remarques

• Vous pouvez sélectionner un des modes du système de diffusion de données radio lorsque le témoin du système de diffusion de données radio correspondant est éclairé sur l'afficheur de la face avant. Cet appareil ne recevra peut-être pas instantanément le système de diffusion de données radio de la station.
• Vous ne pouvez sélectionner que les modes du système de diffusion de données radio proposés par la station.
• Si les signaux reçus ne sont pas assez forts, l'appareil peut être incapable d'utiliser le système de diffusion de données radio. Le mode "RT" diffuse souvent un grand nombre de données qui ne peuvent pas toujours être affichées en même temps que d'autres modes du système de diffusion de données radio.
• Lorsque la réception est de mauvaise qualité, appuyez sur AUTO/MANUEL sur la face avant de l'ampli-tuner de sorte que le témoin AUTO disparaisse de l'afficheur de la face avant.
• Si le signal est affaibli par des interférences lorsque l'amplificateur reçoit le système de diffusion de données radio, il peut être soudainement coupé et dans ce cas "... WAIT" apparaitra sur l'afficheur de la face avant.
• Lorsque le mode "RT" est sélectionné, le nombre maximal de caractères alphanumériques pouvant être affichés s'élève à 64, symbole de l'umlaut compris. Les caractères ne pouvant pas être retranscrits sont remplacés par " _ " (soulignement).

Tout en accordant une station du système de diffusion de données radio, appuyez plusieurs fois de suite sur FREQ/TEXT pour sélectionner le mode d'affichage du système de données radio souhaité.

• Sélectionnez "PS" pour afficher le nom de l'émission du système de diffusion de données radio actuellement reçue.
• Sélectionnez "PTY" pour afficher le type de l'émission du système de diffusion de données radio actuellement reçue.
• Sélectionnez "RT" pour afficher les messages concernant l'émission du système de diffusion de données radio actuelles reçue.
• Sélectionnez "CT" pour afficher l'heure actuelle.

Réglages CT (heure)

Vous pouvez utiliser les informations CT reçues par les émissions du système de diffusion de données radio pour régler l'heure sur l'ampli-tuner.

Tout en accordant une station du système de diffusion de données radio, appuyez plusieurs fois de suite sur DISPLAY pour que l'heure apparaisse sur l'afficheur de la face avant de l'ampli-tuner. Appuyez une fois sur FREQ/TEXT.

"CT → Clock" apparait sur l'afficheur de la face avant.

Appuyez à plusieurs reprises sur PTY SEEK MODE pour sélectionner “CT→Clock” ou “Local CT”, puis appuyez sur PTY SEEK START pour sélectionner “ON” ou “OFF” comme réglage.

Spécifiez "ON" si vous voulez que les informations CT envoyées par les stations du système de diffusion des données radio soient utilisées pour régler l'heure sur l'ampli-tuner. (La valeur par défaut est "ON".) Local CT

Spécifiez "ON" si les informations CT envoyées par les stations du système de diffusion de données radio doivent être mises à l'heure d'été. (La valeur par défaut est "ON".)

Appuyez sur FREQ/TEXT pour valider votre sélection.

Réglage de la minuterie

L'ampli-tuner présente deux types de minuteries : une minuterie de mise en service et une minuterie de mise hors service. La minuterie de mise en service allume automatiquement l'ampli-tuner ou le met en veille à l'heure spécifique. La minuterie de mise hors service met l'ampli-tuner en veille dans le délais spécifique. Le lecteur de DVD s'allume aussi ou se met en veille automatiquement s'il est relié à l'ampli-tuner par le câble de commande du système (voir page 12).

Réglage de la minuterie de mise en service

La minuterie de mise en service allume automatiquement l'ampli-tuner ou le met en veille à l'heure spécifiée. Vous pouvez aussi spécifier l'entrée qui sera sélectionnée par l'ampli-tuner lorsque la minuterie de mise en service s'activera.

Remarque

• Vous ne pourrez pas afficher la minuterie si l'heure n'a pas été réglée (voir page 19).
• Si vous ne touchez à aucune touche dans les 30 secondes qui suivent un réglage avec des touches, le réglage effectué est annulé de la mémoire et l'affichage normal réapparaît.

Appuyez plusieurs fois de suite sur DISPLAY sur la face avant de l'ampli-tuner pour sélectionner "Timer Input".

Le témoin TIMER clignote sur l'afficheur de la face avant.

2 Tournez INPUT pour spécifier l'entrée qui sera sélectionnée par l'ampli-tuner lorsque la minuterie de mise en service s'activera.

Si vous sélectionnez “TUNER”, vous pouvez ensuite sélectionner une gamme en appuyant sur PRESET/BAND. Pour désirer une station préselectionnée, effectuez les opérations 2 et 3 décrites dans “Accord des stations préselectionnées” (voir page 39).

Appuyez de nouveau sur DISPLAY pour sélectionner "ON Time". Spécifiez l'heure de mise en service de l'ampli-tuner. Effectuez ensuite les opérations 3 et 4 dans "Étape 2: Réglage de l'horloge" (voir page 19) pour régler les heures et les minutes.

5 Appuyez une nouvelle fois sur DISPLAY pour sélectionner "OFF Time", puis spécifiez l'heure de mise hors service de l'ampli-tuner comme à l'étape 4. 6 Pour que l'ampli-tuner soit mis hors service par la minuterie, appuyez sur TIMER.

La DEL TIMER s'allume. L'ampli-tuner sera automatiquement mis en service ou en veille à l'heure spécifique.

Si vous voulez que l'ampli-tuner soit mis hors service par "OFF Time", appuyez plusieurs fois de suite sur DISPLAY pour afficher l'heure sur l'afficheur de la face avant, puis appuyez sur TIMER. Le témoin TIMER s'éclaire sur l'afficheur de la face avant.

Pour activer ou désactiver la minuterie de mise en service

Appuyez sur TIMER sur la face avant quand l'heure est affichée ou l'ampli-tuner en veille.

Réglage de la minuterie de mise hors service

La minuterie de mise hors service met l'ampli-tuner en veille dans le délaispecifié.

Chaque fois que vous appuyez sur la touche, le délai change de la façon suivante.

Le témoin SLEEP s'éclaire sur l'afficheur de la face avant.

• La minuterie de mise hors service est annulée si l'ampli-tuner est mis en veille.
• Vous pouvez voir le temps restant sur l'afficheur de la face avant en appuyant une fois sur SLEEP lorsque la minuterie de mise hors service est activée.

Pour désactiver la minuterie de mise hors service

Appuyez plusieurs fois de suite sur SLEEP de façon à sélectionner "SLEEP OFF".

Réglage de la mise en veille automatique

Vous pouvez activer ou désactiver la veille automatique pour que le système se mette automatiquement en veille si aucune opération n'est effectuée durant 30 minutes quand l'ampli-tuner est en mode DVD/CD. (La valeur par défaut est "AUTO STANDBY ON").

Remarques

• Cette fonction n'agit sur le système que si l'ampli-tuner et le lecteur de DVD sont correctement reliés par le câble de commande du système (voir page 12).
• Cette fonction n'agit pas sur le système pendant la lecture.

1 Tournez INPUT sur la face avant de l'ampli-tuner pour sélectionner "DVD/CD" comme source. 2 Appuyez sur MEMORY.

Le réglage actuel apparait sur l'afficheur de la face avant de l'ampli-tuner pendant cinq secondes.

Lorsque le réglage actuel est indiqué sur l'afficheur de la face avant, appuyez sur ou pour sélectionner "AUTO STANDBY ON" ou "AUTO STANDBY OFF". Appuyez sur MEMORY ou attendez cinq secondes sans aucune opération pour valider le réglage.

Commande des appareils extérieurs

Le boîtier de télécommande fourni permet d'agir non seulement sur l'ampli-tuner (RX-E810) et le lecteur de DVD (DVD-E810) mais aussi sur d'autres appareils de marque YAMAHA ou sur un iPod raccordé à une station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément). Pour agir sur un téléviseur d'une autre marque, le code de commande approprié devra être spécifique (voir page 48).

Remarque

Il se peut que le boîtier de télécommande de l'ampli-tuner DVD ne puisse pas agir sur certains appareils. Dans ce cas, vous devrez utiliser le boîtier de télécommande fourni avec l'ordinateur en question.

Opérations disponibles en mode aux/tv

Si le code de commande approprié a été spécifié (voir page 48), vous pourrez effectuer les opérations suivantes pour le téléviseur.

Appuyez sur AUX/TV pour permettre le boitier de télécommande en mode AUX/TV avant d'effectuer les opérations suivantes.

① TV CH +/-

Sélection des chaînes de télévision.

② TV INPUT

Sélection de l'entrée du téléviseur.

③ TV VOL +/-

Réglage du niveau de sortie du téléviseur.

(4) POWER TV

Mise en service ou en veille du téléviseur.

⑤ PROG

Enregistrement des codes de commande.

Opérations disponibles en mode DOCK

Les opérations suivantes peuvent être effectuées pour le iPod raccordé à la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparation). Pour le détail sur les opérations iPod, voir “Utilisation d'un iPod” à la page 49.

Appuyez sur DOCK pour permettre le boîtier de télécommande en mode DOCK avant d'effectuer les opérations suivantes.

Arrêt de la lecture.

Mise en pause de la lecture.

Localisation de la plage précédente. Maintenez la pression pour accélérer la recherche avant.

Commutation entre le mode télécommande simple et le mode d'utilisation des menus.

Sélection de la lecture répétée pendant la lecture en mode d'utilisation des menus.

Sélection de la lecture aléatoire pendant la lecture en mode d'utilisation des menus.

Démarrage de la lecture.

Localisation de la plage suivante. Maintenez la pression pour accélérer la recherche avant.

Retour à la première page du menu iPod.

10 Touches directionnelles (△/i/√/i/|), ENTER

Appuyez sur △ pour revenir à la première page du menu iPod.

Appuyez sur ou pour sélectionner un élément dans le groupe sélectionné.

Appuyez sur ou ENTER pour valider le groupe sélectionné. (Lorsque vous appuyez sur ENTER la lecture commence si un morceau est sélectionné.)

Opérations disponibles en mode TAPE

Les opérations suivantes sont disponibles dans le cas d'une platine à cassette.

Appuyez sur TAPE/MD pour permettre le boitier de télécommande en mode TAPE avant d'effectuer les operations suivantes.

Arrêt de la lecture.

Pause de l'enregistrement.

Rembobinage rapide.

Démarrage de la lecture.

Avance rapide.

6 Touches directionnelles (△/i/v/i/1)

Appuyez sur pour tourner la face avant de la cassette et sur pour tourner la face arrière.

Appuyez sur ↓ pour démarrer l'enregistrement sur la cassette.

Appuyez sur ↓ pour les deux faces de la cassette à la suite.

Programmation des codes de commande

En programmant les codes de commande appropriés (voir "LISTE DES CODES DE COMMANDE" à la fin de ce manuel) vous pourrez agir sur les téléviseurs d'autres marques. Procédez de la manière suivante pour programmer les codes de commande.

1 Appuyez sur AUX/TV pour permettre au boitier de télécommande de passer en mode AUX/TV. 2 Tout en maintenant la pression d'un doigt sur PROG, appuyez sur AUX/TV puis tapez le code de commande à trois chiffres (voir “LISTE DES CODES DE COMMANDE” à la fin de ce mode d'emploi) correspondant à la marque de l'appareil avec les touches numériques. 3 Reportez-vous à "Mode AUX/TV" à la page 46 et faites un essai pour vous assurer que tout fonctionne normalement.

Si vous notez une anomalie, il se peut que le code de commande tapé ne soit pas le bon. Dans ce cas, reprenez l'opération 2.

Remarques

• Le code de commande que vous avez enregistré s'efface dans les deux minutes qui suivent l'épuisement des piles du boîtier de télécommande. Le cas échéant, programmez une nouvelle fois le code après avoir remplacé les piles. (Veillez à ne pas appuyer sur les touches du boîtier de télécommande pendant que vous remplacez les piles. Les réglages risqueraient d'être effacés.)
• Si plusieurs codes sont prévus pour le fabricant de l'appareil, essayez chaque code l'un après l'autre pour déterminer celui qui convient.

Utilisation d'un ipod

Lorsque vous posez votre iPod sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) reliée à la borne DOCK de cet appareil (voir page 17), vous pouvez utiliser le boîtier de télécommande pour écouter la musique enregistrée sur votre iPod. Vous pouvez avoir recours à l'afficheur de l'ampli-tuner (mode d'utilisation des menus) ou non (mode télécommande simple) pour agir sur les fonctions de votre iPod.

Remarques

• Seuls le iPod (Click and Wheel), le iPod nano et le iPod mini sont pris en charge.
• Certaines fonctions risquent de ne pas être compatibles selon le mode ou la version du logiciel de votre iPod.

Voir le mode DOCK (voir page 47) pour la liste complète des fonctions du boîtier de télécommande agissant sur votre iPod. - Voir le paragraphe "iPod" dans "Guide de dépannage" (voir page 60) pour la liste complète des messages apparaissant sur l'afficheur de la face avant.

Mode de télécommande simple

• Affichez l'écran du iPod pour utiliser le menu.
• Faites fonctionner le iPod avec les commandes du iPod ou le boîtier de télécommande.

Mode d'utilisation des menus

• Regardez l'afficheur de la face avant de l'appareil pour utiliser le menu.
• Faites fonctionner le iPod avec le boîtier de télécommande fourni.
• Vous pouvez configurer les paramètres "Setup" du iPod.

3 Utilisez les touches directionnelles pour vous déplacer sur le menu ipod puis appuyez sur pour écouter le chanson (ou le groupe) sélectionnée.

Pour le détail sur le fonctionnement du menu iPod dans le mode d'utilisation des menus, reportez-vous à "Mode d'utilisation des menus" (voir page 50).

Dans le mode de télécommande simple, vous pouvez aussi utiliser les commandes du iPod pour utiliser le menu.

Mode d'utilisation des menus

Dans le mode d'utilisation des menus, vous pouvez agir sur le menu iPod à l'aide de l'afficheur de la face avant. Vous pouvez aussi régler les paramètres « Setup » en utilisant les menus.

Remarque

Certains caractères ne peuvent pas être affichés sur l'afficheur de la face avant de l'ampli-tuner. Ces caractères sont remplacés par des soulignements "_".

Menu ipod

Playlists play list song list Artists artist list album list song list Albums album list song list Songs song list Genres genre list artist list album list song list Composers composer list album list song list Setup setup menu

1 Sélectionnez le mode d'utilisation des menus (voir page 49).

La première page du menu iPod apparaît sur l'afficheur de la face avant.

Témoins de fonctionnement iPod

Les témoins de fonctionnement iPod (voir page 5) indiquent les touches directionnelles disponibles à chaque étape.

2 Appuyez sur ou sur pour sélectionner le menu, puis appuyez sur ou sur ENTER pour accéder au menu sélectionné.

Le nom du premier élément enregistré dans le menu sélectionné apparait.

• Les témoins du menu iPod (voir page 5) indiquent le menu iPod actuellement sélectionné.
• Pour revenir à la première page du menu iPod, appuyez sur ou MENU.

3 Répétez l'étape 2 de manière à sélectionner l'élément souhaité, puis appuyez sur pour écouter l'élément souhaité (groupe ou chanson).

Si vous sélectionnez “Setup” à l'étape 2, appuyez sur △ ou ∨ pour sélectionner le menu de configuration souhaité, puis appuyez plusieurs fois de suite sur ENTER pour régler le paramètre.

Shuffle: Off, Songs (Lecture aléatoire de chansons), Albums (Lecture aléatoire d'albums)

Repeat: Off, One (Lecture répétée de chansons), ALL (Lecture répétée des groupes sélectionnés)

FL Scroll: Cont (Défilement en continu du nom de la chanson, réglage par défaut), Once (Défilement unique du nom de la chanson)

Lors de la lecture d'une plage (ou d'un groupe) dans le mode d'utilisation des menus, vous pouvez changer les informations qui apparaissent sur l'afficheur de la face avant (nom de la chanson, temps écoulé, nom de l'artiste, nom de l'album) en appuyant sur ou ▽.

Paramétrage du lecteur de DVD (menu de configuration)

Dans le menu de configuration, vous pouvez régler différents paramètres ou activer certaines fonctions utiles du lecteur de DVD. Procédez de la façon suivante pour utiliser le menu de configuration. Pour le détail sur chaque menu ou sur les paramètres disponibles, voir "Éléments du menu de configuration" à la page 52.

1 Appuyez sur DVD/CD pour mettre le boitier de télécommande en mode DVD/CD.

2 Appuyez sur SETUP.

Le menu de configuration apparait sur l'écran du téléviseur.

Appuyez sur « » ou sur « » pour sélectionner “PAGE RÉGLAGES GÉNÉRAUX”, “PAGE RÉGLAGES AUDIO”, “PAGE RÉGLAGES VIDÉO” ou “PAGE PRÉFÉRENCES”.

Remarque

"PAGE PRÉFÉRENCES" n'est disponible que s'il n'y a pas de disque ou si le lecteur de DVD est à l'arrêt (voir page 25).

Appuyez sur ou sur pour sélectionner le menu souhaité, puis appuyez sur.

Si le menu sélectionné contient un sous-menu, appuyez sur ENTER.

Si le menu sélectionné contient deux sous-menus, ou plus, appuyez sur ou sur pour sélectionner le sous-menu souhaité, puis appuyez sur ENTER.

Appuyez sur ou sur pour sélectionner le paramètre souhaité, puis appuyez sur ENTER.

Pour régler certains paramètres, vous devrez saisir le mot de passe à l'aide des touches numériques.

Pour revenir au niveau précédent du menu, appuyez sur . Pour sortir du menu de configuration, appuyez sur SET UP.

Éléments du menu de configuration

Le tableau suivant décrit en détail les éléments du menu de configuration du lecteur de DVD. Pour les instructions sur le fonctionnement du menu de configuration, voir “Paramétrage du lecteur de DVD (Menu de configuration)” à la page 51.

Page	Menu	Sous-menu	Paramètres
PAGE RÉGLAGES GénéRAUX	VERR DISQUE		Voir page 36 pour le détaill. (Défaut: DÉVERROUILLER)
	PROGRAMME	MENU ENTRée	Voir page 29 pour le détaill.
	LANGUE OSD		Voir page 20 pour le détaill. (Défaut: ANGLAIS)
	ÉCONOM ÉCRAN		L'économiseur d'écran empêche toute brûlure de l'image sur l'écran du téléviseur. (Défaut: OUI) OUI: Met l'économiseur d'écran en service en case d'arrêt ou de pause de la lecture de plus de 15 minutes. NON: Désactive l'économiseur d'écran.
	CODE VÀD DIVX(R)		Yamaha met à votre disposition un code d'enregistrement VOD (video sur demande) DivX® qui vous permet de luer et d'acheter des videos auprès du service VOD DivX®. Pour le détail à ce sujet, consultez le site www.divx.com/vod.
PAGE RÉGLAGES AUDIO	SORTIE ANALOG		Permet de spécifique la sortie analogique. (Défaut: STÉRÉO) STÉRÉO: Le son ne sort que sur les deux enceintes avant. G/D: Le son sort sur plusieurs enceintes si le lecteur de DVD est relié au décodeur Dolby Pro Logic par une liaison analogue. VIRTUAL SURR: Reproduit virtuellement le son des voies surround.
	SON NUMérique	SORTIE NUMER	Permet de définir la sortie numérique qui doit être utilisée selon les apparciels audio en option raccordés. (Défaut: TOUS) NON: Désactive la sortie numérique. TOUS: Sélectionnez ce paramètre si vous raccordez le lecteur de DVD à un décodeur/ amplificateur multivoies par une liaison numérique. PCM SEULEMENT: Sélectionnez ce paramètre si votre ampilateur ne peut pas écoder les signaux audio multivoies.
		SORTIE LPCM	Permet de configurer la sortie LPCM si vous reliez un lecteur de DVD à un amplificateur compatible PCM par une liaison numérique. La qualité du son est d'autant plus élevé que le taux d'échantillonnage est élevé. (Défaut: 48KHz) 48KHz: Sélectionnez cette option pour lore disques enregistrés à une fréquence d'échantillonnage de 48 kHz. 96KHz: Sélectionnez cette option pour lore des disques enregistrés à une fréquence d'échantillonnage de 96 kHz.
PAGE RÉGLAGES AUDIO	SURÉCHANTILLONN. CD *1		Permet de convertir un CD musical à une fréquence d'échantillonnage plus élevée à l'aide d'un traitement sophistiqué du signal numérique pour améliorer la qualité du son. Si le suréchantillonnage est activé, le lecteur de DVD se mettra automatiquement en mode stéreo. (Défaut: NON)NON:Désactive le suréchantillonnage de CD.88,2kHz (X2):Convertit la fréquence d'échantillonnage du CD à deux fois sa vitesse originale.176,4kHz(X4):Convertit la fréquence d'échantillonnage du CD à quatre fois sa vitesse originale.
	MODE NUIT		Permet d'adoucir le volume sonore et de l'optimiser à un niveau audible. Ce réglage n'agit que lors de la lecture de sources Dolby Digital à 2 voies. (Défaut: OFF)OUI:Active le mode d'écoute tardive.NON:Active le mode d'écoute tardive.
	SYNCHR. LABIALE		Permet de régler le retard (00 à 200 ms) de la sortie sonore pour la synchroniser sur l'image videoo. (Appuyez sur ↓ ou ↑ pour régler le retard et appuyez sur ENTER pour valider le réglage.) (Défaut: 00 ms)
PAGE RÉGLAGESVIDEOS*2	TYPE TV *3		Permet de régler le système couleur du lecteur de DVD en fonction de celui du téléviseur. (Défaut: NTSC modèles pour les États-Unis et le Canada, MULTI modèle pour la Corée et PAL autres modèles)PAL:Sélectionnez ce paramètre si le téléviseur relié au lecteur de DVD adopte le système PAL.NTSC:Sélectionnez ce paramètre si le téléviseur relié au lecteur de DVD adopte le système PAL.MULTI:Sélectionnez ce paramètre si le téléviseur relié au lecteur de DVD est compatible avec les systèmes PAL et NTSC (televiseur multistandard).
	AFFICHAGE TV		Permet de régler le format du lecteur de DVD en fonction de celui du téléviseur. Si le format séLECTIONné n'existe pas sur le disque, le réglage n'agira pas lors de la lecture du disque.(Défaut: 4:3 PAN SCAN)4:3 PAN SCAN:Sélectionnez ce paramètre si vous possédez un téléviseur normal. Les deux côtes de l'image seront tronqués ou formatsés de manière à replir l'écran du téléviseur.4:3 LETTER BOX:Sélectionnez ce paramètre si vous possédez un téléviseur normal. Dans ce cas, une image grand écran apparaitra avec des bandes noires au haut et au bas de l'écran du téléviseur.16:9:Sélectionnez ce paramètre si vous possédez un téléviseur grand écran.

1 “SURECHANTILLONN. CD” est disponible seulement lorsqu'un CD de musique est inséré dans le lecteur de DVD. 2 Les réglages vidé éo de votre téléviseur ainsi que ces réglages. 3 Si l'image est déformée sur le téléviseur, le système couleur (NTSC et PAL) de votre lecteur de DVD ne correspond peut-être pas à celui du téléviseur. Pour changer le réglage du système couleur dans ce cas, appuyez sur > puis sur AUDIO lorsque le plateau de disque est ouvert.

Page	Menu	Sous-menu	Paramètres
PAGE RÉGLAGES VIDÉO *2	PROGRESSIF *4		Permet de relier un lecteur de DVD à un télévisuer à balayage progressif à l'aide d'une liaison à composantes videoo pour Obtir des images de DVD videoo de bienonneure qualité avec le mode de balayage progressif. (Défaut: NON) OUI: Active le balayage progressif. NON: Désactive le balayage progressif.
	PARAM COUL		Permet de sélectionner un des trois réglages couleur prédéfinis ou d'effectuer soi-même le réglage. (Défaut: STANDARD) STANDARD: Emploi des réglages d'images de télévision normales. LUMINEUX: Image de télévision plus lumineuses. DOUX: Image de télévision moins lumineuses. PERSONNEL: Vous pouvez régler la luminosité, le contraste, la teinte et la couleur (saturation) séparément. (Appuyez sur △ ou √ pour sélectionner un élément, appuyez sur ↓ ou ↓ pour régler le paramètre, puis sur ENTER valider le réglage.)
	COMPONENT (Modèles pour le Royaume-Uni et l'Europe seulement)		Permet de commuter la prise (borne) receiveant les signaux videoo à composantes sur les prises COMPONENT ou sur la prise AV. (Défaut: RGB) YUV: Sélectionnez ce paramètre si vous reliez le télévisuer aux prises COMPONENT. RGB: Sélectionnez ce paramètre si vous reliez le télévisuer à la prise AV (péritel).
	NIVEAU NOIR (Modèles pour les États-Unis et le Canada seulement)		Vous pouvez régler le niveau du noir pour améliorer le contraste des couleurs pendant la lecture de disque. Ce réglage n'agit que lorsque "TYPE TV" est régle sur "NTSC". (Défaut: NON) OUI: Sélectionnez ce paramètre pour améliorer le niveau du noir. NON: Sélectionnez ce paramètre pour spécifique le niveau de noir ordinaire.
	SOUS-TITRES (Modèles pour les États-Unis et le Canada seulement)		Les sous-titres codés sont des données cachées dans les signaux videoo de certains disques et ne peuvent pas être vus sans un décodeur spécial. Les sous-titres et les sous-titres sont différents dans la mesure où les sous-titres codés sont destinés aux malentendants seulement. Les sous-titres indiquent rarement tous les sons. Les sous-titres codés indiquent par exemple les effets sonores (la "sonnerie du téléphone" et les "pas d'une personne") tandis que les sous-titres n'indiquent pas ces effets. Avant de sélectionner ce paramètre, vérifiez si le disque contient bien des sous-titres codés et si le téléviseur prend en charge cette fonction. (Défaut: NON) OUI: Active les sous-titres codés. NON: Désactive les sous-titres codés.

2 Les réglages vidé éo de votre téléviseur ainsi que ces réglages. 4 Le mode de balayage progressif n'est disponible que si vous raccordez le lecteur à un téléviseur à balayage progressif par une liaison à composante vidéo. Sur les modèles pour le Royaume-Uni et l'Europe, le mode “PROGRESSIF” n'est disponible que si vous raccordez le téléviseur par une liaison à composantes vidéo et si “COMPONENT” est réglé sur “YUV”. Pour régler ce paramètre sur "NON" sans passer par le menu de configuration, ouvrez le plateau de disque, appuyez sur du boîtier de télécommande et appuyez sur ANGLE.

Page	Menu	Sous-menu	Paramètres
PAGE PRÉFÉRENCES *5	AUDIO		Voir page 21 pour le détail. (Défaut: ANGLAIS)
	S-TITRES		Voir page 21 pour le détail. (Défaut: NON)
	MENU DISQUE		Voir page 21 pour le détail. (Défaut: ANGLAIS)
	PARENTAL		Voir page 35 pour le détail. (Défaut: 8 ADULTE)
	LISTE VR		Permet de sélectionner la liste originale ou la liste de lecture utilisée pour la lecture de disques de format VR (enregistrement video). (Défaut: LISTE D'ORIGINE) LISTE D'ORIGINE: Sélectionnez ce paramètre pour lire les titres du disque dans l'ordre original. LISTE DE LECT.: Sélectionnez ce paramètre pour lire la version éditionée du disque. (Cette fonction n'est disponible que si une liste de lecture a été créé au préalable.)
	NAV MP3/JPEG		Permet d'activer ou de désactiver le menu de navigation lorsque les disques MP3 ou JPEG contiennent un menu. (Défaut: AVEC MENU) SANS MENU: Affiche tous les fichiers du disque MP3 ou JPEG. AVEC MENU: Affiche seulement le menu de dossiers du disque MP3 ou JPEG.
	SS-TITRE DIVX *6		Permet de sélectionner un groupe de langues pour attribuer les yeux de polices souhaités utilisés dans les sous-titres téléchargés pour les fichiers DivX. (Défaut: GROUPE 1) GROUPE 1: Albanais, Basque, Catalan, Danois, Néerlandais, Anglais, Féroien, Finnois, Français, Allemand, Islandais, Irlandais, Italien, Norvégien, Portugais, Rhéto-Roman, Écossais, Espagnol, Suédois GROUPE 2: Albanais, Croate, Tchêque, Hongrois, Polonais, Roumain, Slovaque, Slowène GROUPE 3: Bulgare, Biélorusse, Macédonien, Russe, Serbe, Ukrainien GROUPE 4: Hébreu, Yiddish GROUPE 5: Turc
	MOT DE PASSE	CHANGER	Voir page 36 pour le détail.
	PBC		Permet d'activer ou de désactiver l'affichage automatique du menu de commande de lecture (PBC) pour les VCD et SVCD. (Défaut: OUI) OUI: Affichage automatique du menu PBC lors de la lecture d'un disque. NON: Démarrage de la lecture d'un disque sans affichage du menu PBC.
	PAR DEFAULT	RéINITIALISER	Voir page 56 pour le détail.

“PAGE PRÉFÉRENCES” n'est disponible que s'il n'y a pas de disque ou le lecteur de DVD est à l'arrêt (voir page 25). Les noms de fichiers des films DivX et des sous-titres externes doivent être identiques (sauf l'extension). Les extensions des noms de sous-titres externes ".srt", ".sub", ".ssa" et ".smi" sont prises en charge. Certains sous-titres externes ne peuvent ne pas s'afficher correctement selon les caractéristiques du disque ou les conditions d'enregistrement.

Remarques

• Les consommateurs doivent savoir que tous les téléviseurs à haute définition ne sont pas entièrement compatibles avec le lecteur de DVD et que dans certains cas des anomalies peuvent apparaître sur l'image. En cas de problème lors du balayage progressif à 525 ou 625, il est conseillé de sélectionner la sortie à “Définition normale”. Pour toute question sur la compatibilité de votre moniteur vidéo avec le lecteur de DVD, veillez contacter notre service clientèle.
• Le lecteur de DVD est compatible avec tous les produits YAMAHA, y compris les projecteurs DPX-1300, DPX-830 et les moniteurs à plasma PDM-4220.

Rétablissement des réglages par défaut du lecteur de DVD

Vous peuvent rétablir tous les réglages par défaut de toutes les options ainsi que des paramètres personnalisés, à l'exception du mot de passe spécifié pour “PARENTAL” et “VERR DISQUE”.

1 Appuyez sur DVD/CD pour permettre au boitier de télécommande de passer en mode DVD/CD. 2 Appuyez sur SET UP.

Le menu de configuration apparait sur l'écran du téléviseur.

Appuyez sur ou sur pour sélectionner "PAGE PRÉFÉRENCES".

Remarque

"PAGE PRÉFÉRENCES" n'est disponible que s'il n'y a pas de disque ou si le lecteur de DVD est à l'arrêt (voir page 25).

4 Appuyez sur ou sur pour selectionner "PAR D'EAUT", puis appuyez sur pour selectionner "RéINITIALISER". 5 Appuyez sur ENTER pour valider votre sélection.

Tous les réglages par défaut du lecteur de DVD (sauf le mot de passe) sont rétablis.

Codes de langues

Si la langue souhaitée pour “AUDIO”, “S-TITRES” et “MENU DISQUE” ne se trouve pas dans le menu de configuration (voir page 21), sélectionnez “AUTRES”, puis tapez le code à 4 chiffres correspondant à la langue souhaitée.

Abkhazian	6566	Kashmiri	7583	Sinhalese	8373
Afar	6565	Kazakh	7575	Slavonic; Church Slavic	6785
Afrikaans	6570	Khmer	7577	Slovak	8375
Albanian	8381	Kikuyu; Gikuyu	7573	Slovenian	8376
Amharic	6577	Kinyarwanda	8287	Somali	8379
Arabic	6582	Kirghiz	7589	Sotho, Southern	8384
Armenian	7289	Komi	7586	South Ndebele	7882
Assamese	6583	Korean	7579	Spanish; Castilian	6983
Avestan	6569	Kuanyama; Kwanyama	7574	Sundanese	8385
Aymara	6589	Kurdish	7585	Swahili	8387
Azerbaijani	6590	Kwanyama; Kuanyama	7574	Swati	8383
Bashkir	6665	Lao	7679	Swedish	8386
Basque	6985	Latin	7665	Tagalog	8476
Belarusian	6669	Latvian	7686	Tahitian	8489
Bengali	6678	Letzeburgesch;	7666	Tajik	8471
Bihari	6672	Limburgan; Limburger	7673	Tamil	8465
Bislama	6673	Limburger; Limburgan	7673	Tatar	8484
Bokmål, Norwegian	7866	Lingala	7678	Telugu	8469
Bosnian	6683	Lithuanian	7684	Thai	8472
Breton	6682	Luxembourgish	7666	Tibetan	6679
Bulgarian	6671	Macedonian	7775	Tigrinya	8473
Burmese	7789	Malagasy	7771	Tonga (Tonga Islands)	8479
Castilian, Spanish	6983	Malay	7783	Tsonga	8483
Catalan	6765	Malayalam	7776	Tswana	8478
Chamorro	6772	Maltese	7784	Turkish	8482
Chechen	6769	Manx	7186	Turkmen	8475
Chewa; Chichewa; Nyanja	7889	Maori	7773	Twi	8487
Chichewa; Chewa; Nyanja	7889	Marathi	7782	Uighur	8571
Chinese	9072	Marshallese	7772	Ukrainian	8575
Chuang; Zhuang	9065	Moldavian	7779	Urdu	8582
Church Slavic; Slavonic	6785	Mongolian	7778	Uzbek	8590
Church Slavonic; Church	6785	Nauru	7865	Vietnamese	8673
Chuvash	6786	Navaho, Navajo	7886	Volapuk	8679
Cornish	7587	Navajo; Navaho	7886	Walloon	8765
Corsican	6779	Ndebele, North	7868	Welsh	6789
Czech	6783	Ndebele, South	7882	Wolof	8779
Danish	6865	Ndonga	7871	Xhosa	8872
Dutch	7876	Nepali	7869	Yiddish	8973
Dzongkha	6890	North Ndebele	7868	Yoruba	8979
English	6978	Northern Sami	8369	Zhuang; Chuang	9065
Esperanto	6979	Norwegian	7879	Zulu	9085

Guide de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil hors service, débranchez la fiche du câble d'alimentation et prenez contact avec le revendeur ou le service après-vente de YAMAHA.

Généralités

Anomalies	Causes possibles	Actions correctives	Voir la page
L'ampli-tuner ne se met pas en service ou en veille lorsque vous appuyez sur la touche d'alimentation.	La fiche du cable d'alimentation n'est pas convenablement branchée, ou pas branchée du tout.	Branchez soigneusement le cable d'alimentation.	18
	Lampli-tuner a été soumis à une secousse électrique puisante (provoquee par exemple par un orage ou une décharge d'électricité statique).	Mettez l'ampli-tuner en veille, débranchez le cable d'alimentation puis rebranchez-le environ 30 secondes plus tard et utilisez l'ampli-tuner comme à l'accoutumée.	—
Absence de son	Les raccordements des cables d'entrée ou de sortie ne sont pas corrects.	Raccordez les cables comme il convient. Si l'anomalie persiste, il se peut que les cables soient défectueux.	12
	Aucune source convenable n'a été sélectionnée.	Sélectionnez la source appropriée avec le sélecteur INPUT sur la face avant (ou avec les touches de selection d'entrée sur le boîtier de télécommande).	—
	Les raccordements des enceintes sont défectueux.	Corriguez les raccordements.	13
	Le niveau de sortie est régle au minimum.	Augmentez le niveau de sortie.	—
	Les signaux transmis, par exemple ceux d'un CD-ROM, ne peuvent pas être reçus par l'ampli-tuner.	Choisissez une source dont les signaux peuvent être reproduits par l'ampli-tuner.	—
Lessons sont brusquement coupés.	La minuterie a mis l'ampli-tuner hors service.	Mettez l'ampli-tuner en service et repreneze la lecture.	—
Le son ne sort des enceintes que d'un côté.	Les raccordements des cables sont incorrects.	Raccordez les cables comme il convient. Si l'anomalie persiste, il se peut que les cables soient défectueux.	13
Un appeareil numérique ou un appeareil radiofréquence génére un brouillage.	L'ampli-tuner est trop proche de l'ordinateur numérique ou de l'ordinateil radiofréquence.	Éloignez l'ampli-tuner de celui qui est concernné.	—

Syntoniseur

Anomalies		Causes possibles	Actions correctives	Voir la page
FM	La réception FM en stéréophonie est parasitée.	Les caractéristiques des émissions FM stéréophoniques sont à l'origine de cette anomalie si l'émetteur est trop éloigné, ou encore si le niveau d'entree sur l'antenne est médiocre.	Vérifiez les raccordements de l'antenne.	15
			Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	—
			Effectuez la syntonisation manuelle.	37
	La réception FM est mauvaise, même avec une antenne de bonne qualité.	L'appareil est soumis aux effets de trajets multiples.	Essayez de changer la position de l'antenne pour supprimer les trajets multiples.	—
	Il n'est pas possible d'effectuer la syntonisation automatique sur la station désirée.	La puissance captée est trop faible.	Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	—
			Effectuez la syntonisation manuelle.	37
	La syntonisation sur les fréquences mises en mémoire est devenue impossible.	L'ampli-tuner a été hors tensionpendant une longue période.	Remettez des stations en mémoire.	38
AM	Il n'est pas possible d'effectuer la syntonisation automatique sur la station souhaitée.	Le signal capité est trop faible, ou les raccordements de l'antenne sont défectueux.	Resserrez les raccordements de l'antennecadre AM et orientez-la pour que la réception soit aussi bonne que possible.	15
			Effectuez la syntonisation manuelle.	37
	Des craquements et des sifflements sont produits en permanence.	Ces bruits sont dus à des éclairs, ou aux lampes fluorescentes, aux moteurs électriques, aux thermostats et aux autres appar兼s de même nature.	Utilisez une antenne extérieure et une tressede masse. Cela peut améliorer les chosesmais il est souvent difficile de supprimer tousles bruits.	—
	Vous entendez des bruits sourds et des couinements.	Un téléviseur est utilisé à proximé.	Éloignez l'ampli-tuner du téléviseur.	—

Remarque

En cas d'erreur de transmission, vérifie la liaison du iPod (voir page 17) si aucun message n'apparaît sur l'afficheur de la face avant.

Message d'état	Causes possibles	Actions correctives	Voir la page
Loading...	L'ampli-tuner est en train de reconnaître la liaison de votre iPod.
	L'ampli-tuner est en train de receivevoir des listes de chansons de votre iPod.
Connect error	Il y a un obstacle entre votre iPod et l'ampli-tuner.	Mettez l'ampli-tuner hors service et rebranchez la station universelle YAMAHA iPod sur la borne DOCK de l'ampli-tuner.	17
		Essayez de réinitialiser votre iPod.	—
Unknown type	Le iPod utilisé n'est pas pris en charge par l'ampli-tuner.	Seuls le iPod (Click and Wheel), le iPod nano et le iPod mini sont pris en charge.	—
iPod connected	Votre iPod est posé correctement sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de l'ampli-tuner, et la liaison entre le iPod et l'ampli-tuner est terminée.
Disconnected	Votre iPod a été retire de la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de cet apparil.	Remettez votre iPod sur la station universelle YAMAHA iPod (par exemple la YDS-10 vendue séparément) raccordée à la borne DOCK de l'ampli-tuner.	17
Unable to play	Vous ne pouvez pas écouter les chansons enregistrées sur le iPod.	Assurez-vous que les chansons enregistrées sur votre iPod peuvent bien être lues sur cet apparil.	—
		Enregistrez sur votre iPod des fichiers pouvant être lus sur cet apparil.	—

Lecteur de DVD (DVD-E810)

Anomalies	Causes possibles	Actions correctives	Voir la page
L'alimentation se coupe immédiatement après s'être établie.	La fiche du cable d'alimentation n'est pas convenablement branchée, ou pas branchée du tout.	Branchez soigneusement le cable d'alimentation.	18
Coupure d'alimentation subite pendant la lecture.	La veille automatique a mis l'ampli-tuner en veille parce qu'il n'a pas reçu de signal de lecture du lecteur de DVD par le cable de commande du système durant 30 minutes.	Vérifiez si le cable de commande du système est bien raccordé à l'ampli-tuner et au lecteur de DVD.	12
Le téléviseur (monitour) n'affiche pas convenablement les images.	La sortie de signal video à composantes spécifiée ne correspond peut-être pas à la liaison videoe effectué.	Spécifiez “COMPONENT” pour le lecteur de DVD pour que le réglage corresponde à la liaison effectué.	54
	Le réglage du système couleur du lecteur de DVD ne correspond peut-être pas aux spécifications du téléviseur.	Vérifiez le système couleur de votre téléviseur et spécifiez le “TYPE TV” pour le lecteur de DVD en conséquence.	53
	Le balayage progressif est en service alors que le téléviseur ne le prend pas en compte.	Avec “PROGRESSIF”, choisissez “NON”.	54
	Le disque lu n'est peut-être pas compatible avec le lecteur de DVD.	Assurez-vous que ce disque est compatible avec le lecteur de DVD.	63
	Occasionnellement, une légère distorsion peut apparaitre sur l'image avec certains disques. Il ne s'agit pas d'une défectuosité.
Laaille d'écran du téléviseur ou du monitueur parait étrange (l'image est déformée ou les sous-titres ne sont pas visibles).	Spécifiez laaille d'écran du téléviseur pour le lecteur de DVD pour que le réglage corresponde à la liaison effectué.	Spécifiez “AFFICHAGE TV” pour le lecteur de DVD en fonction de votre téléviseur, ou vérifie le réglage de taillè d'écran du téléviseur.	53
	Lorsque le balayage progressif est actif, les images au format 4:3 sont affichées sur un grand écran au format 16:9.	Spécifiez “AFFICHAGE TV” pour le lecteur de DVD pour régler la taillè d'écran. Si elle ne peut pas être réalisée, réglez “PROGRESSIF” sur “NON”.	53
Aucun son ou distorsion du son	La fréquence d'échantillonnage du filchier MP3 ou WMA n'est peut-être pas compatible avec le lecteur de DVD.	Vérifiez la fréquence d'échantillonnage et le débit binaire du filchier MP3 ou WMA compatibles avec le lecteur de DVD.	63
Pas de son sur la sortie numérique	Les cables numériques ne sont pas raccordés correctement.	Raccordez les cables numériques comme il convient.	16
	Le disque lu n'est peut-être pas compatible avec le lecteur de DVD.	Assurez-vous que ce disque est compatible avec le lecteur de DVD.	63
	Les réglages de sortie numérique du lecteur de DVD ne sont peut-être pas corrects.	Spécifiez “SORTIE NUMÉR” pour le lecteur de DVD en fonction de l'appareil audio raccordé.	52

Guide de dépannage Boîtier de télécommande

Anomalies	Causes possibles	Actions correctives	Voir la page
La lecture de disque ne démarre pas.	Vous pouvez utiliser un CD-R/RW, DVD+R/RW ou un DVD-R/RW non clóture.	Clôturez le CD-R/RW, DVD+R/RW ou le DVD-R/RW.	—
	La face étiquetée du disque n'est peut-être pas orientée vers le haut.	Assurez-vous que la face étiquetée est bien orientée vers le haut.	—
	Le disque est peut-être défectueux.	Essayez de dire un autre disque. Si le problème n'apparait plus c'est que le disque était défectueux.	—
	Les disques JPEG ou MP3/WMA ne comportent peut-être pas suffisamment de fichiers d'images ou de plages de musique pour pouvoir être lus.	Vérifiez que les disques JPEG ou MP3/WMA contiennent au moins 10 fichiers d'images JPEG ou 5 fichiers de musique MP3/WMA.	—
	Pour les fichiers MP3/WMA, assurez-vous que la vitesse d'échantillonnage et le débit binaire sont compatibles. Pour les fichiers JPEG, la résolution n'est peut-être pas compatible.	Pour les fichiers MP3/WMA, assurez-vous que la vitesse d'échantillonnage et le débit binaire sont compatibles. Pour les fichiers JPEG, assurez-vous que la résolution est compatible.	63
	Le code régional du disque n'est peut-être pas supporté par le lecteur de DVD.	Vérifiez le code régional.	63
L'image se fige momentanément pendant la lecture.	Le disque est sale.	Vérifiez s'il n'y a pas des traces de doigs et des rayures sur le disque et, si nécessaire, nettoyez le disque en l'essuyant du centre vers la périque.	64
Le lecteur de DVD ne lit pas les CD et DVD.	La lentille du disque est peut-être sale.	Utilisez un produit de nettoyage pour nettoyer la lentille.	64
Impossible d'activer ou de désactiver le balayage progressif	La sortie de signal video à composantes spécifique ne correspond peut-être pas à la liaison videoe effectué.	Sécífiez "COMPONENT" pour le lecteur de DVD pour que le réglage corresponde à la liaison effectué.	54
Aucun son pendant le visionnage d'un film DivX	Le code audio n'est peut être pas pris en charge par le lecteur de DVD.

Anomalies	Causes possibles	Actions correctives	Voir la page
Le boîtier de télécommande ne fonctionne pas ou n'agit pas convenablement.	La portée et l'angle sont incorrectly.	Le boîtier de télécommande agit à une distance inférieure à 6 m et sous un angle inférieur à 30 degrés par rapport à une perpendiculaire à la face avant.	11
	Le luminaire directe du soleil ou d'un éclairage (lampe fluorescente à convertisseur, etc.) frappe le capteur de télécommande de cet apparéil.	Changez l'emplacement du système.	—
	Les piles sont usagées.	Remplacez les piles.	11
	Le code de commande n'a pas été correctement programné.	Programmez le code de commande qui convient; voir la fin de ce document, “LISTE DES CODES DE COMMANDE”.	48
		Essayez de spécifique un autre code du même fabricant à l'aide de la “LISTE DES CODES DE COMMANDE” à la fin de ce manuel.	48
	Mème si le code a été bien choisi et bien programné, il se peut que l'apparéil concerné ne réponde pas aux ordres du boîtier de télécommande.

Informations sur les disques

Le tableau suivant indique les disques pris en compte par le lecteur de DVD.

DVD+R

DVD+ReWritable

DVD+R DL

Les logos sont imprimés sur les disques et sur leur pochette.

Remarque

Ne mettez pas d'autres types de disques dans le lecteur de DVD. Le lecteur de DVD risquerait d'être endommagé.

Le lecteur de DVD peut dire:

• les disques DVD+R/RW et DVD-R/RW enregistrés dans un format compatible avec le format DVD-Viséo.
• Les disques DVD-RW enregistrés dans le format VR (compatible avec le format CPRM).

Le lecteur de DVD peut lire les disques de données suivants (pour les fichiers MP3 et WMA, les mots entre parenthèses représentant la fréquence d'échantillonnage et le débit binaire):

• Fichiers MP3 enregistrés sur un CD-R/RW, DVD+R/RW et DVD-R/RW (fs 32, 44,1, 48 kHz/96-320 kbps (CBR seulement))
• Fichiers MP3 enregistrés sur CD-R/RW, DVD+R/RW et DVD-R/RW (à fs 44,1 kHz: 64-192 kbps / à 48 kHz: 128-192 kbps (CBR seulement))
• Fichiers JPEG (sauf JPEG Progressif) enregistrés sur un CD-R/RW, DVD+R/RW et DVD-R/RW (résolution compatible: 3072 x 2048 ou moins)
• Fichiers DivX vidéo, enregistrés sur un CD-R/RW, DVD+R/RW et DVD-R/RW
• CD d'images KODAK
• CD FUJICOLOR
• Produit officiel Certifié DivX® Ultra
• Prend en charge la lecture de toutes les versions de vidéo DivX® (y compris DivX® 6), des fichiers DivX® Standard et de DivX Media Format. ISO 9660 Niveau 1/Niveau 2 pour CD-R/RW
• Un maximum de 299 dossiers par disque et 648 fichiers par dossier, et un maximum de 8 hiérarchies

Remarques

• Les disques suivants ne sont pas compatibles avec le lecteur DVD. CD-ROM, DVD-ROM, DVD-RAM, CDV. (Ce produit peut lire certains types de DVD-R (format vidéo seulement).)
• Les CD-R/RW, DVD+R/RW et DVD-R/RW ne peuvent être lus que s'ils ont été closes.
• Seule la première session des DVD+R/R DL et DVD-R/RW/R DL peut être lue.
• Les fichiers WMA protégés contre la copie ne peuvent pas être lus sur le lecteur de DVD.
• La lecture de certains disques est impossible parce que leurs conditions d’enregistrement sont prévues pour un ordinateur. Une anomalie peut se produire en raison des caractéristiques du disque, de son matériel, des rayures qu’il porte, de ses déformations.
• Ne pas utiliser des disques qui ne sont pas ronds (en forme de cœur, etc.).
• Ne pas utiliser des disques ayant des étiquettes, du ruban adhésif ou de la colle sur leur surface.
• Ne pas utiliser des disques dont la surface est rayée.

Codes régionaux des DVD

Un code régional (numéro d'identification de la zone commerciale) est attribué aux lecteurs de DVD et aux DVD Video. Le lecteur DVD prend en compte les disques portant les codes régionaux indiqués dans le tableau ci-dessous. Pour de plus amples informations, consultez le livre qui accompagne le disque.

Zone commerciale	Code régional du lecteur de DVD	Disques compatibles
États-Unis Canada	1	1 ALL
Europe Royaume-Uni	2	2 ALL
Australie	4	4 ALL
Corée Taiwan Asie	3	3 ALL

Manipulation des disques

• Ne touchez pas la surface des disques. Tenez le disque par le bord et le centre.
• Ne conservez pas le disque dans le tiroir lorsque la lecture est terminée.
• N'écrivez rien sur le disque, quel que soit l'instrument utilisé.
• Ne collez rien sur le disque (étiquette, ruban), ne le mettez pas en contact avec de la colle.
• Ne protégez pas le disque d'une enveloppe pour éviter les rayures.
• N'utilise pas de disque dont la surface a été imprimée à l'aide d'une imprimante ou d'une étiquette disponible dans le commerce.
• Ne conservez pas les disques dans la lumière du soleil, dans un endroit chaud, humide ou poussiéreux.

Precaution

• Si le disque est sale, essuyez-le avec un chiffon sec, en partant du centre et en déplaçant le chiffon vers le bord. N'utilisez aucun agent de nettoyage, ni aucun diluant.
• Pour éviter toute anomalie, n'utilisez aucun dispositif de nettoyage d'optique.

Dolby digital

Dolby Digital est un système numérique de correction d'ambiance acoustique qui produit des voies totalement indépendantes. Avec 3 voies avant (gauche, centre et droite) et 2 voies arrière stéréophoniques, Dolby Digital est un système à 5 voies audio. Une voie supplémentaire, sur laquelle ne circulent que les effets basse fréquence (LFE), dénommée voie 0.1, compte l'ensemble à 5.1 voies (la voie LFE est comptée pour 0.1). L'ampli-tuner mixe les sons multivoies pour restituer un signal à 2 voies qui permet d'écouter sans problème les sources Dolby Digital.

MP3 (MPEG audio layer-3)

Une des méthodes de compression du son utilisée par MPEG. Il s'agit d'une méthode de compression irreversible, atteignant un très haut niveau de compression en réduisant les données inaudibles à l'oreille humaine. Elle est capable de compresser à environ 1/11e (128 kbps) les données audio tout en conservant une qualité sonore similaire à la qualité des CD musicaux.

PCM (pulse code modulation)

Signal au format numérique obtenu sans compression. La gravure de CD utilise 16 bits et la fréquence de 44,1kHz; celle des DVD varie de 16 bits et 48kHz à 24 bits et 192 kHz, ce qui permet d'obtenir une meilleure qualité sonore. Ce signal existe également en version PPCM (Packed PCM), version compressée mais sans perte de données.

Fréquence d'échantillonnage

C'est le nombre d'échantillonnages (numérisation des signaux analogiques) par seconde. En principe, plus la fréquence d'échantillonnage est élevée, plus le spectre est large, et plus le taux binaire de quantification est élevé, plus le niveau sonore peut être clairement traduit.

Titre, chapitre (DVD)

Un DVD Video est divisé en titres qui sont eux-mêmes divisés en chapitres. À chaque division est attribué un numéro de titre ou un numéro de chapitre.

Plage (cd/cd video/cd super video)

Un CD, VCD ou SVCD peut être divisé en un certain nombre de segments (plages). À chaque division est attribué un numéro de plage.

WMA (windows media audio)

C'est une méthode de compression audio mise au point par Microsoft Corporation. Il s'agit d'une méthode de compression irréversible, atteignant un très haut niveau de compression en réduisant les données inaudibles à l'oreille humaine. Elle est capable de compresser à environ 1/22e (64 kbps) les données audio tout en conservant une qualité sonore similaire à la qualité des CD musicaux.

Signal vidéo à composantes

Dans le cas d'un système utilisant les composantes vidéo, le signal vidéo est séparé en signal de luminance Y et signaux de chrominance R-Y et B-Y. Les couleurs peuvent être reproduites plus fidèlement car chaque signal est indépendant. Le signal de composante est également appelé "signal de différence de couleur" du fait que le signal de luminance est soustrait au signal de chrominance.

NTSC est le standard de vidéo (525 lignes, 30 images par seconde) employé en Amérique du Nord, en Amérique centrale, dans certains pays d'Amérique du Sud et d'Asie, par exemple au Japon.

PAL est un standard vidéo (625 lignes, 25 images par seconde) développé en Allemagne et utilisé dans certains pays d'Europe, plusieurs pays d'Amérique du Sud, certains pays du Moyen-Orient, d'Afrique, en Australie, en Nouvelle-Zélande et dans plusieurs Îles du Pacifique.

Pan & scan et letterbox

En principe, le DVD Video est conçu pour donner des images destinées à un téléviseur grand écran (format 16:9). Cela peut signifier que vous pouvez regarder sur grand écran la plupart des gravures dans le format prévu. Ce format ne convient pas aux téléviseurs 4:3. Deux formats dérivés, Pan&Scan et Letterbox, ont été imaginés pour pallier cette difficulté.

• Pan & Scan tronque l'image à gauche et à droite de manière à remplir l'écran.
• Letterbox ajoute une bande noire en haut et en bas de l'image pour revenir au format 16:9.

Balayage progressif

Une méthode d'affichage immédiat de toutes les lignes balayées d'une image, qui réduit le scintillement visible sur les grands écrans et restitue une image plus nette et stable.

Un DVD Video est divisé en titres qui sont eux-mêmes divisés en chapitres. À chaque division est attribué un numéro de titre ou un numéro de chapitre.

Droits d'auteur et logos

Cet appareil fait appel à des principales technologies destinées à interdire la piraterie des œuvres protégées par des droits d'auteur, qui sont eux-mêmes couverts aux États-Unis par des brevets et d'autres formes de propriété intellectuelle. L'utilisation de ces principales technologies visant à la protection des droits d'auteur doit être autorisée par Macrovision Corporation, et doit être limitée à des fins domestiques, ou similaires, sauf accord préalable de Macrovision Corporation. La rétro-technique ou le désassemblage sont proscrits.

DOLBY Digital

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double D sont des marques de commerce de Dolby Laboratories.

Technique de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thomson Multimédia.

DivX, la certification DivX ultra et les logos associés sont des marques de DivX, Inc. et sont utilisés sous licence.

Ipod®

“iPod” est une marque commerciale de Apple Computer, Inc., enregistrée aux États-Unis et dans d'autres pays.

PARTIE amplificateur

• Puissance de sortie efficace minimale par voie (6, 1kHz, 0,1% DHT) 55 W + 55 W Puissance de sortie efficace maximale par voie (6, 1kHz, 1% DHT) 65 W + 65 W
• Sensibilité d'entrée/Impédance DVD/MD/TAPE/AUX etc. 150 mV/47 kΩ
• Réponse en fréquence (20 Hz à 20 kHz) DVD etc. 0 ± 0,5 dB Distorsion harmonique totale (20 Hz à 20 kHz) DVD etc. 30 W, 6Ω. 0,04% ou moins
• Rapport signal/bruit (Réseau IHF-A) DVD etc. (150 mV, entrée court-circuitée) 93 dB ou plus
• Niveau/Impédance de sortie PHONES............0,23 V/120 Ω

Section FM

• Plage d'accord Modèle pour les États-Unis, le Canada, l'Asie et Taiwan 87,50 à 107,90 MHz Autres modèles 87,50 à 108,00 MHz

Section AM

• Plage d'accord Modèle pour les États-Unis, le Canada, l'Asie et Taiwan 530 à 1710 kHz Autres modèles 531 à 1611 kHz Sensibilité FM (S/B 68 dB) 6,0 μV AM 600 μV/m

Généralités

• Alimentation Modèle pour le Canada et les États-Unis.... CA 120 V, 60 Hz Modèle pour l'Australie.... CA 240 V, 50 Hz Modèle pour l'Europe, y compris le Royaume-Uni... CA 230 V, 50 Hz Modèle pour la Corée.... CA 220 V, 60 Hz Modèle pour la Chine.... CA 220 V, 50 Hz Modèle pour l'Asie.... CA 220-240 V, 50/60 Hz Modèle pour Taiwan.... CA 110-120 V, 50/60 Hz
• Consommation Modèles pour les États-Unis, le Canada et Taiwan 115 W Autres modèles 130 W Consommation en veille 0,1 W
• Prises secteur Modèle pour le Royaume-Uni et l'Australie...... 1 (Total 100 W max.) Modèle pour la Corée...... Aucune prise secteur Autres modèles...... 2 (Total 100 W max.) Dimensions (L x H x P) 215 x 108 x 363 mm
• Poids 5,7 kg

Systeme de lecture

DVD vidéo, CD vidéo et SVCD, CD, CD d'images, CD-R/RW, DVD+R/RW, DVD-R/RW

Sortie vidéo (CVBS) 1 Vcc sur 75 Sortie S-vidéo Y: 1 Vcc sur 75

C:305Vcc sur 75

Sortie RGB (péritel) 700 mVcc sur 75 Ω Sortie video a composantes.. Y: 1 Vcc sur 75 Ω

700Vcc sur 75

• Dolby Digital/DTS/MPEG............ Numérique compressé

PCM 16,20,24 bits

• Type............ Laser à semi-conducteur GaAlAs
• Longueur d'onde 650 nm (DVD)

780 nm( VCD/CD)

• Puissance de sortie 7 mW (DVD) 10mW (VCD/CD)
• Divergence des faisceaux 60 degrés

Performances AUDIO

• Convertisseur NA 24 bits/192 kHz Rapport Signal sur Bruit (1 kHz) 105 dB
• Plage dynamique (1 kHz) 97 dB

DVD fs 96 kHz 2 Hz - 44 kHz fs 48kHz 2Hz-22kHz SVCD fs 48kHz 2Hz-22kHz fs 44.1kHz 2Hz-20kHz CD/VCD fs 44,1 kHz 2 Hz - 20 kHz Distorsion et Bruit (1 kHz) 0,0035 %

1 coaxiale, 1 optique (IEC60958 pour CDDA/LPCM)

(IEC61937 pour MPEG2, Dolby Digital)

Généralités

• Alimentation Modèles pour le Canada et les États-Unis.... CA 120 V, 60 Hz Modèle pour l'Australie. CA 240 V,
• Consommation en veille : < 1,0 W
• Consommation Approx. 12 W
• Dimensions (L x H x P) 215 x 108 x 330 mm Poids : 2,3 kg

Les caractéristiques peuvent être modifiées sans préavis.
