MODE D'EMPLOI DOP470 DE DIETRICH

99635441 FR DE 400V.qxd

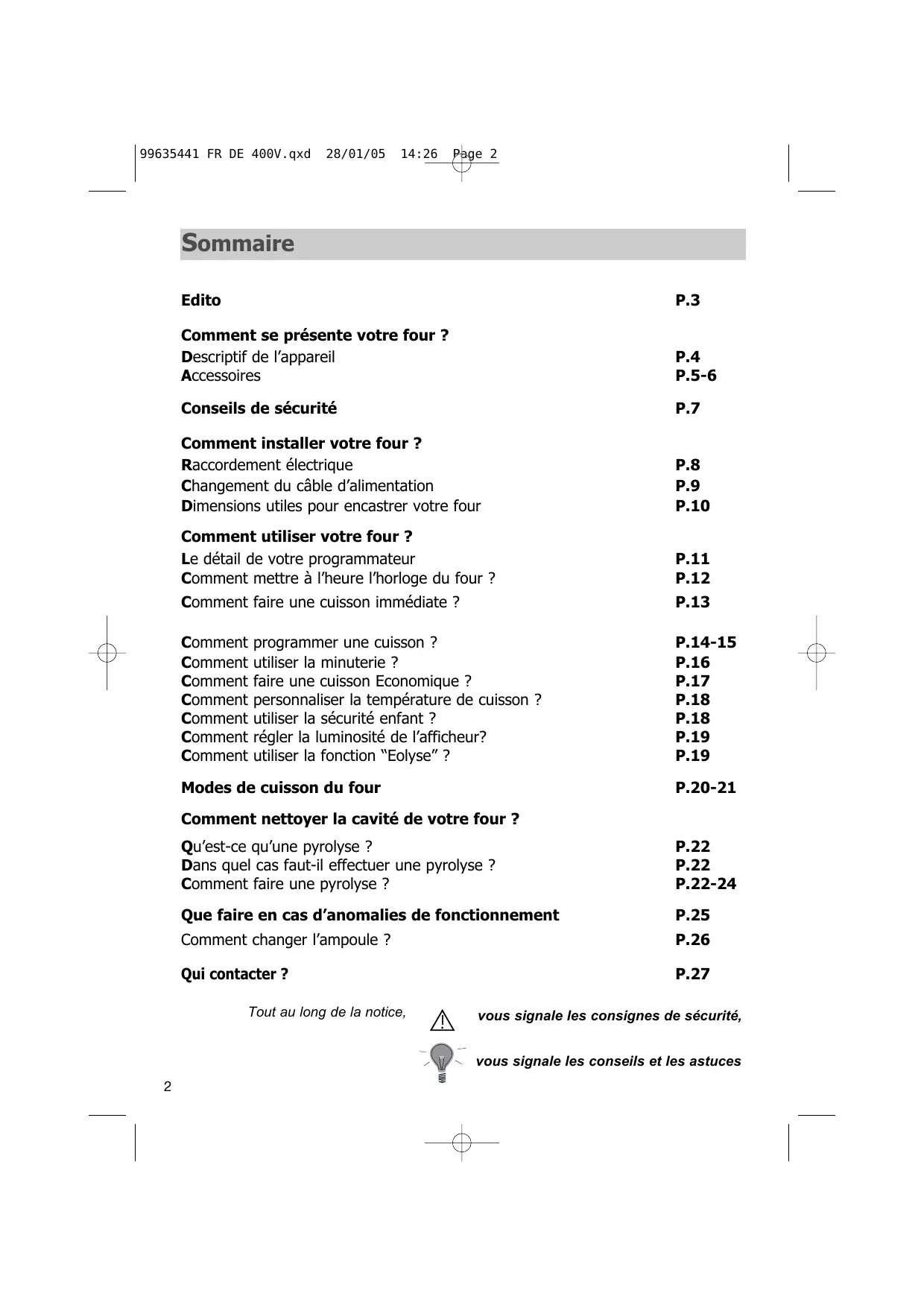

Comment Comment Comment Comment Comment Comment

P.16 P.17 Comment faire une pyrolyse ?

P.22 vous signale les consignes de sécurité, vous signale les conseils et les astuces

99635441 FR DE 400V.qxd

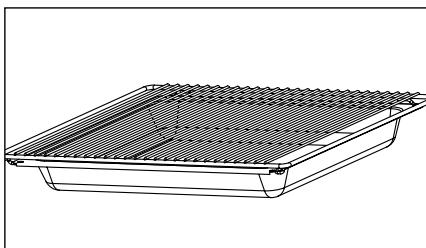

Evitez de poser directement dans ce plat des rôtis ou des viandes car vous aurez automatiquement d'importantes projections sur les parois du four.

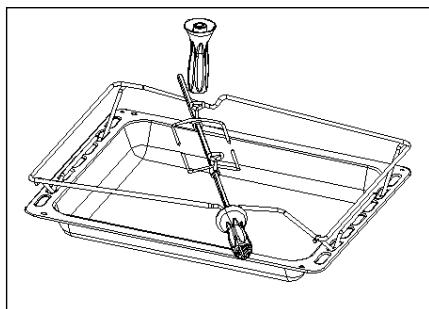

• Positionnez le support broche dans les encoches du plat lèche frite (voir dessin). • enfournez l’ensemble au deuxième gradin(en partant du bas). Après avoir embroché la pièce de viande à rôtir, placez la broche sur le support, glissez l’ensemble jusqu’àce que la pointe de la broche soit dans le moteur situé au fond du four. Retirez la poignée en la dévissant. Après la cuisson, sortez l’ensemble. A l’extrémité de la poignée, une empreinte vous permet de dévissez les fourchettes. 5

99635441 FR DE 400V.qxd

Munissez vous de gants isolants pour la manipuler à la sortie du four.

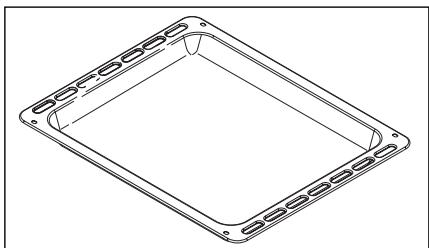

Laissez la refroidir avant de la nettoyer manuellement à l’évier avec un produit à vaisselle. Evitez les éponges grattantes. ATTENTION : Ne coupez pas dessus avec un couteau ou une roulette à pizza métallique, utilisez plûtot des ustensiles en plastique ou en silicone. Ne pas utiliser la plaque au delà de 250°C ainsi qu’en fonction PYROLYSE.

99635441 FR DE 400V.qxd

- Ne laissez personne s’appuyer ou s’asseoir sur la porte du four ouverte. - Lors de l’utilisation du gril porte entre-ouverte, les parties accessibles ou les surfaces peuvent devenir chaudes. Eloignez les jeunes enfants. - Lors de son utilisation, l’appareil devient chaud. Veillez à ne pas toucher les éléments chauffants situés à l’intérieur du four. - Après une cuisson, ne prenez pas à main nue la casserolerie (grille, tournebroche, léchefrite, berceau de tournebroche...), utilisez une manique ou un tissu isolant. - Ne pas utiliser de nettoyeur vapeur ou à haute pression. - Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résulterait une accumulation de chaleur qui influencerait désavantageusement le résultat de la cuisson et du rôtissage et endommagerait l’émail. Pour toute intervention de nettoyage dans la cavité du four, le four doit être arrêté. - Pendant un nettoyage, les surfaces accessibles deviennent plus chaudes qu’en usage normal. Il y a lieu d’éloigner les jeunes enfants.

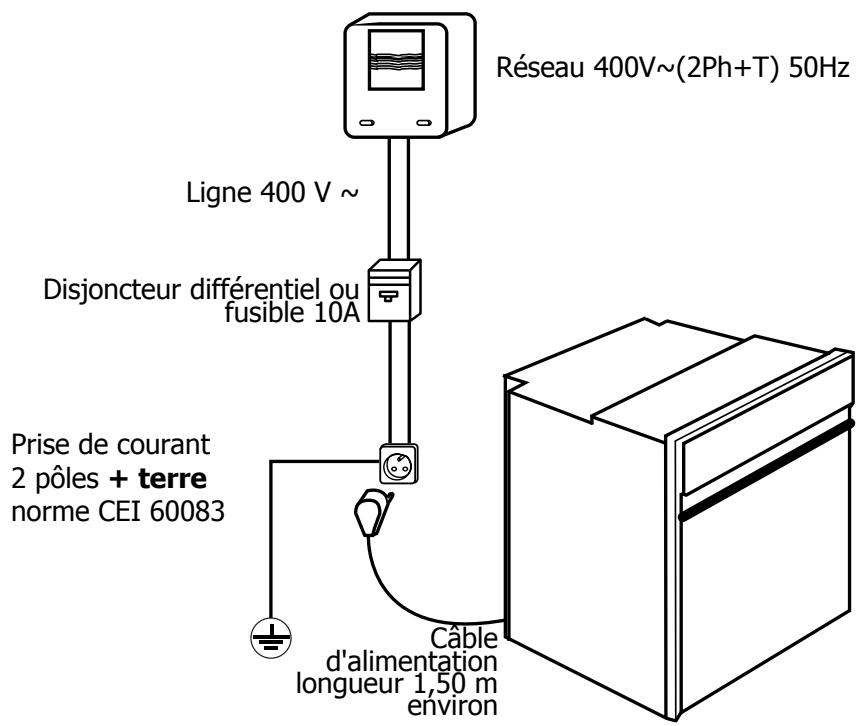

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

• Le four doit être branché avec un câble d'alimentation (normalisé) à 3 conducteurs qui doivent être raccordés sur réseau (1mm2 2Ph+terre) 400V par l'intermédiaire d'une prise de courant normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire ou conformément aux règles d’installation. Le fil de protection (vertde l'appareil et doit être relié à la terre de l'installajaune) est relié à la borne tion. • Dans le cas d’un branchement avec prise de courant, celle-ci doit rester accessible après l’installation de l’appareil.

• Torsadez soigneusement les brins.

• Desserrez les vis du bornier et retirez le cordon d’alimentation à changer. • Introduire le câble d’alimentation par le côté du capot dans le serre-câble situé à droite du bornier. • Raccordez les fils du câble conformément au(x) repère(s) écrit(s) sur le bornier. • Tous les brins des fils d’alimentation doivent être emprisonnés sous les vis. • Phase 1 sur borne 1. • Le fil de terre couleur vert-jaune doit être relié à la borne

• Fixez le câble au moyen du serre-câble situé à droite du bornier. • Refermez la trappe à l’aide des 2 vis.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

99635441 FR DE 400V.qxd

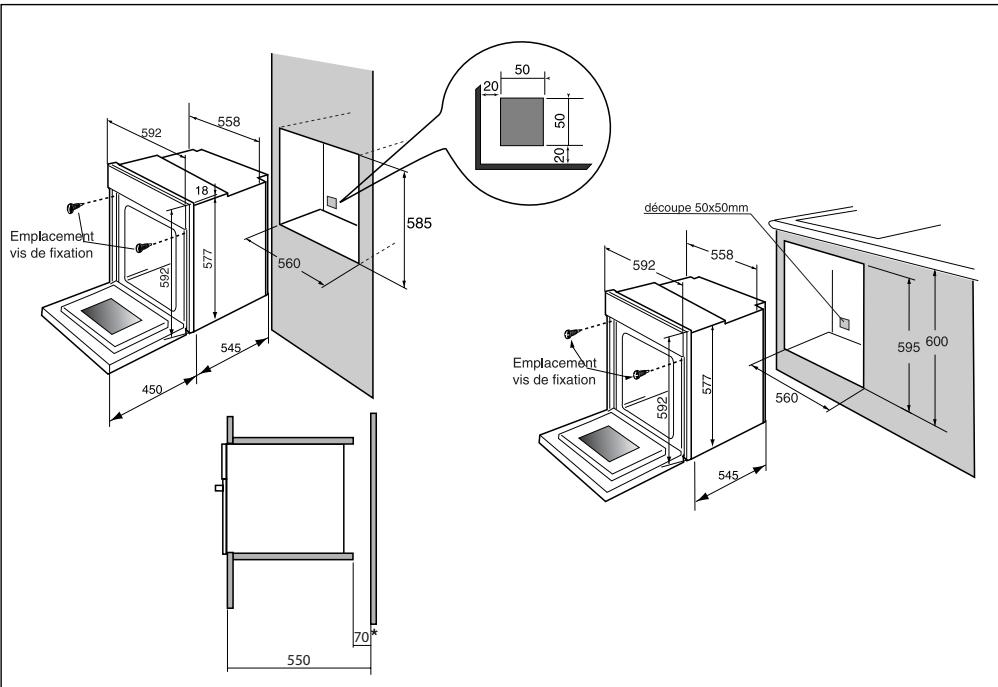

• Centrez le four dans le meuble de façon à garantir une distance mini de 5 mm avec le meuble voisin.

• La matière du meuble d’encastrement doit résister à la chaleur (ou être revêtu d’une telle matière). • Pour plus de stabilité, fixez le four dans le meuble par 2 vis au travers des trous prévus à cet effet sur les montants latéraux (cf schéma). Pour ce faire : 1) Retirez les cache vis en caoutchouc pour accéder aux trous de fixation. 2) Effectuez un trou de Ø 3 mm dans la paroi du meuble pour éviter l’éclatement du bois. 3) Fixez le four avec les 2 vis. 4) Remettez les cache vis en caoutchouc (ceux-ci servent également à amortir la fermeture de la porte du four). (*) si le meuble est ouvert, son ouverture doit être de 70 mm (maxi). Pour être assuré d’avoir une installation conforme, n’hésitez pas à faire appel à un spécialiste électroménager. 10

99635441 FR DE 400V.qxd

pendant quelques secondes

START STOP S’il n’y a pas de validation par la touche

• Choisissez le mode de cuisson : Sélectionnez la fonction de votre choix. Exemple : position "

Il vous est cependant possible d’ajuster la température : • Appuyez sur la touche °C. L’indicateur de montée en température clignote. • Ajustez en appuyant sur les touches + ou -. • Enregistrez votre choix en appuyant sur la touche °C ( s’il n’y a pas de validation par la touche °C, l’enregistrement est automatique après quelques secondes ). START STOP

ce maximale ( -4-). Pour les autres puissances du gril, la porte doit rester fermée. • Arrêtez la cuisson en appuyant sur la touche START/STOP pendant 1 seconde.

99635441 FR DE 400V.qxd

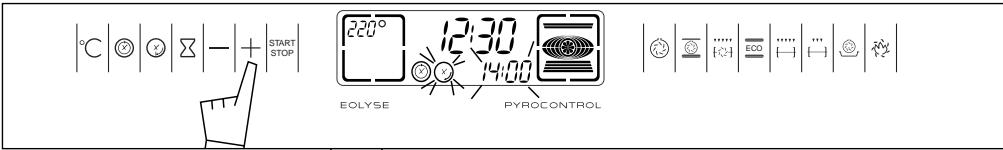

• Réglez le mode de cuisson choisi et éventuellement ajustez la température Exemple : position convection naturelle température 220°

pour indiquer que le

Pour annuler votre programmation, appuyez sur la touche START/STOP.

99635441 FR DE 400V.qxd

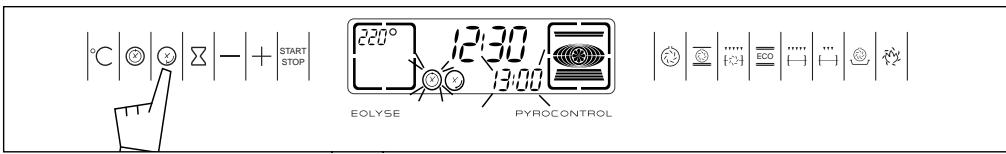

Exemple : il est 12h30.

Vous avez programmé une durée de cuisson de 30 min. L’heure de fin de cuisson affichée est 13h.

START STOP ECO START STOP

Il est possible de : - modifier à tout moment la fin de cuisson. - consulter à tout moment la fin de cuisson en appuyant sur la . touche - d’annuler à tout moment la programmation en appuyant sur la touche START/STOP. 15

99635441 FR DE 400V.qxd

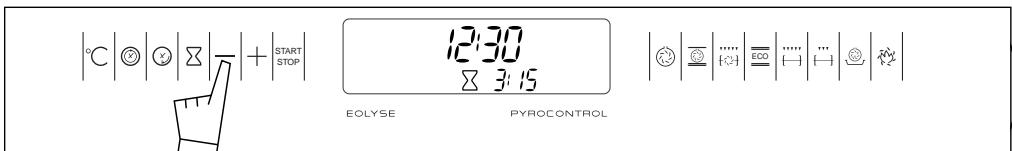

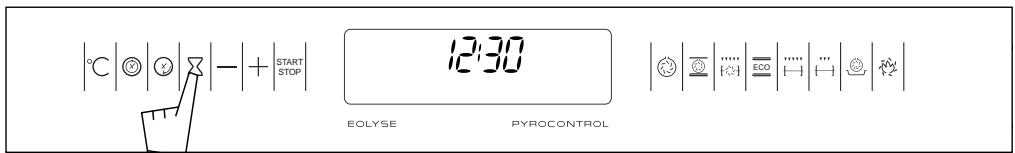

• Appuyez sur la touche sablier apparait et clignote.

START STOP START STOP

. L’afficheur clignote et le symbole du sablier

- modifier le temps restant en appuyant sur la touche et en réglant par les touches + ou -. - annuler à tout moment la programmation en ramenant le temps sur 0.00 et en appuyant sur la touche START/STOP.

99635441 FR DE 400V.qxd

• Placez votre plat dans le four selon la préconisation indiquée dans l’afficheur. position "

L’indicateur de montée en température s’anime et signale la progression de la température à l’intérieur du four. 3 bips vous indiqueront que la température de réglage est atteinte. Pour optimiser la cuisson ECO, ne pas faire de préchauffage et ne pas ouvrir la porte. *Cette position permet de faire un gain d’énergie jusqu’à 20% tout en conservant les résultats de cuisson identiques. La position ECO est utilisée pour l’étiquettage énergétique.

Après un cycle de cuisson, le ventilateur du four continue de fonctionner pendant un certain temps, afin de garantir un bon refroidissement des éléments.

99635441 FR DE 400V.qxd

• Appuyez sur la touche °C jusqu’à ce que les chiffres de température clignotent.

• Ajustez par les touches + ou - la consigne de température que vous désirez enregistrer. • Validez par un appui sur la touche °C.

• Appuyez sur la touche START/STOP jusqu’à ce que vous entendiez un bip sonore court puis un bip sonore long.

Ne relâchez la touche qu’à la fin du bip sonore et à l’apparition de la clé dans l’afficheur.

START STOP START STOP ECO

- Réglez l’heure de votre progammateur à 12h 10min.

- Maintenez l’appui sur le bouton de “

” tout en appuyant sur les touches

+ ou - afin d’obtenir la luminosité choisie.

- Après avoir régler la luminosité de votre choix, remettez votre programmateur à l’heure du jour.

Cette fonction est activée sur tous les modes de cuisson excepté la position

“décongélation” et se déconnecte dès que vous ouvrez la porte.

99635441 FR DE 400V.qxd

La cuisson s’effectue par l’élément chauffant situé au fond du four et par l’hélice de brassage d’air.

La cuisson s’effectue par les éléments inférieur, supérieur, et au fond du four, et par l’hélice de brassage d’air.

Trois sources de chaleur associés : beaucoup de chaleur en bas, un peu de chaleur tournante et un soupçon de gril.

Ce mode combine l’effet de la turbine et du gril ; le gril fait rayonner l’infrarouge sur l’aliment et le mouvement d’air crée par la turbine en attenue l’effet Cette position permet de faire un gain d’énergie tout en conservant les qualités de cuisson. La position ECO est utilisé pour l’étiquetage énergétique. Le gril double couvre toute la surface de la grille. Quand au gril simple, il montrera une même efficacité pour de plus petites quantités.

* Séquences(s) utilisée(s) pour l’annonce écrite sur l’étiquette énergétique conformé

- Par mesure de sécurité, l’opération de nettoyage ne s’effectue qu’après blocage automatique de la porte. Dès que la température à l’intérieur du four dépasse les températures de cuisson, il est impossible de déverrouiller la porte même en positionnant la manette «sélecteur de fonctions» sur 0.

2. Dans quel cas faut-il effectuer une pyrolyse ?

Votre four fume lors d’un préchauffage ou fume énormément lors d’une cuisson. Votre four dégage une odeur à froid désagréable suite à différentes cuissons à la broche

la pyrolyse peut se faire après

1 cuisson de ce type si les projections sont importantes

Il ne faut pas attendre que le four soit chargé de graisses pour effectuer ce nettoyage.

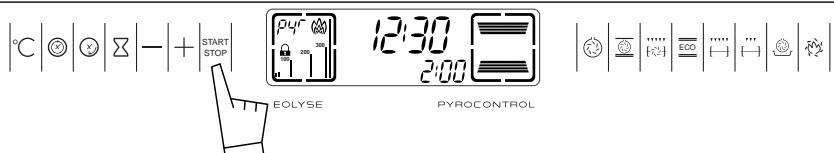

Comment faire une pyrolyse ?

Vous pouvez consulter l’heure a laquelle doit se terminer votre pyrolyse en appuyant sur la touche

(uniquement pour la pyro 2h).

START STOP En fin de pyrolyse, le symbole

Le four est propre et à nouveau utilisable pour effectuer une cuisson de votre choix. Remarques : La température de nettoyage n’est pas modifiable. Durant le cycle de pyrolyse, l’éclairage est éteint. Si votre four n’est pas propre après une pyrolyse, vous avez attendu trop longtemps. Renouvellez l’opération. 23

99635441 FR DE 400V.qxd

1) Pour la “Pyro Control” : a) appuyez sur la touche le symbole

, l’heure de début de pyrolyse clignote et

clignote pour indiquer que le réglage est alors possible.

Quand votre pyrolyse est terminée, appuyez sur la touche START/STOP. NOTA : Le calcul de la durée optimale de pyrolyse en fonction du degré de salissure de votre four se faisant en cours de pyrolyse, vous ne pouvez régler que l’heure de début de pyrolyse. 2) Pour la Pyro 2 heures : a) appuyez sur la touche symbole

, l’ heure de fin de pyrolyse clignote et le

clignote pour indiquer que le réglage est alors possible.

Quand votre pyrolyse est terminée, appuyez sur la touche START/STOP.

99635441 FR DE 400V.qxd

Vous constatez que... Les causes possibles

Le four ne chauffe pas.

• Le four n'est pas branché.

• Le fusible de votre installation est hors service. • La température sélectionnée est trop basse.

- Changer le fusible de votre installation et vérifier sa valeur (16A). - Augmenter la température sélectionnée.

L’indicateur de T°c clignote.

• Défaut de verrouillage de la porte.

- Faire appel au Service Après-Vente.

La lampe du four ne fonctionne plus.

• La lampe est hors service.

• Le four n'est pas branché ou le fusible est hors service.

- Brancher le four ou changer le fusible.

Le nettoyage par pyrolyse ne se fait pas.

• La porte est mal fermée.

• Le système de verrouillage est défectueux.

- Vérifier la fermeture de la porte.

- Faire appel au Service Après-Vente.

• En cours de cuisson.

- La température de consigne de votre choix est atteinte.

- Votre cuisson programmée est terminée.

Votre four émet des bips.

• Verrouillagedes commandes pour la sécurité enfant.

Caractéristiques de l'ampoule :

- 25 W - 220-240 V - 300°C c) Changez l'ampoule puis remonter le hublot et rebrancher votre four.
