Type de produit	Flash externe Canon Speedlite 600EX-RT
Caractéristiques techniques principales	Guide numéro 60 (ISO 100, m), zoom de 24 à 200 mm, tête orientable et pivotante
Alimentation électrique	4 piles AA (alkaline, NiMH ou lithium)
Dimensions approximatives	16,8 x 7,6 x 11,4 cm
Poids	600 g (sans piles)
Compatibilités	Compatible avec les appareils photo Canon EOS avec monture EF
Type de batterie	Piles AA (4 unités)
Tension	6 V
Puissance	60 (guide numéro à ISO 100)
Fonctions principales	TTL, mode manuel, mode multi, synchronisation haute vitesse, émetteur radio intégré
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité et la poussière
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Canon
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Idéal pour la photographie professionnelle, utilisation en intérieur et extérieur

FOIRE AUX QUESTIONS - SPEEDLITE 600EX-RT CANON

Comment puis-je activer le mode sans fil sur le Canon Speedlite 600EX-RT ?

Pour activer le mode sans fil, appuyez sur le bouton 'Mode' jusqu'à ce que l'icône de mode sans fil s'affiche sur l'écran LCD. Ensuite, sélectionnez le canal et le groupe souhaités.

Le flash ne se déclenche pas, que faire ?

Vérifiez que le flash est correctement monté sur l'appareil photo et que l'appareil photo est allumé. Assurez-vous également que la batterie du flash est chargée et que le mode de prise de vue est compatible avec le flash.

Comment synchroniser le flash avec mon appareil photo ?

Assurez-vous que le flash est correctement installé sur la griffe porte-accessoire de l'appareil photo. Réglez le mode de synchronisation sur '1er rideau' ou '2ème rideau' selon vos besoins dans le menu de l'appareil photo.

Comment régler la puissance du flash ?

Utilisez le bouton 'FEC' (compensation d'exposition du flash) pour ajuster la puissance de sortie du flash. Tournez la molette pour augmenter ou diminuer la puissance selon vos besoins.

Le flash surchauffe, que faire ?

Si le flash surchauffe, arrêtez son utilisation et laissez-le refroidir pendant quelques minutes. Évitez de prendre des photos en rafale prolongées pour prévenir la surchauffe.

Comment mettre à jour le firmware du Speedlite 600EX-RT ?

Visitez le site Web de Canon pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via une carte mémoire compatible.

Puis-je utiliser le Speedlite 600EX-RT avec d'autres marques d'appareils photo ?

Le Speedlite 600EX-RT est principalement conçu pour les appareils photo Canon. Il peut ne pas fonctionner correctement avec d'autres marques, mais vérifiez les options de déclenchement à distance si disponible.

Quel type de batterie dois-je utiliser pour le Canon Speedlite 600EX-RT ?

Utilisez 4 piles AA (LR6) ou des batteries rechargeables NiMH. Évitez d'utiliser des piles alcalines pour des performances optimales.

Comment nettoyer le verre du flash ?

Utilisez un chiffon doux et propre pour essuyer délicatement le verre. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement.

Le flash ne se recharge pas rapidement, que faire ?

Assurez-vous que vous utilisez des piles en bon état et correctement chargées. Si le problème persiste, vérifiez la compatibilité des piles ou essayez avec une autre paire de piles.

MODE D'EMPLOI SPEEDLITE 600EX-RT CANON

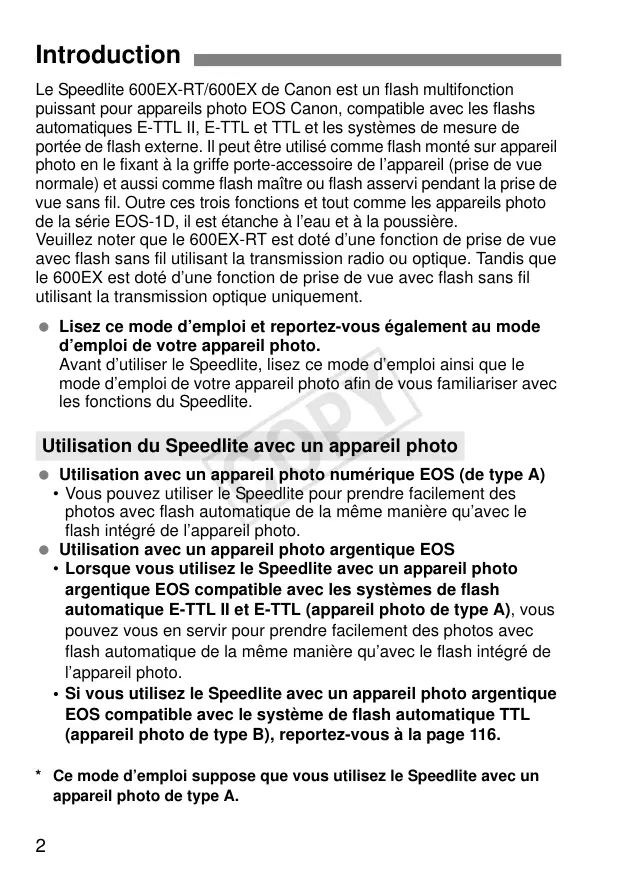

Le Speedlite 600EX-RT/600EX de Canon est un flash multifonction puissant pour appareils photo EOS Canon, compatible avec les flashes automatiques E-TTL II, E-TTL et TTL et les systèmes de mesure de portée de flash externe. Il peut être utilisé comme flash monté sur appareil photo en le fixant à la griffe porte-accessoire de l'appareil (prise de vue normale) et aussi comme flash maître ou flash asservi pendant la prise de vue sans fil. Outre ces trois fonctions et tout comme les appareils photo de la série EOS-1D, il est étanche à l'eau et à la poussière.

Veuillez noter que le 600EX-RT est doté d'une fonction de prise de vue avec flash sans fil utilisant la transmission radio ou optique. Tandis que le 600EX est doté d'une fonction de prise de vue avec flash sans fil utilisant la transmission optique uniquement.

• Lisez ce mode d'emploi et reportez-vous également au mode d'emploi de votre appareil photo.

Avant d'utiliser le Speedlite, lisez ce mode d'emploi ainsi que le mode d'emploi de votre appareil photo afin de vous familiariser avec les fonctions du Speedlite.

Utilisation du speedlite avec un appareil photo

• Utilisation avec un appareil photo numérique EOS (de type A)
• Vous pouvez utiliser le Speedlite pour prendre facilement des photos avec flash automatique de la même manière qu'vec le flash intégré de l'appareil photo.
• Utilisation avec un appareil photo argentique EOS
• Lorsque vous utilisez le Speedlite avec un appareil photo argentique EOS compatible avec les systèmes de flash automatique E-TTL II et E-TTL (appareil photo de type A), vous pouvez vous en servir pour prendre facilement des photos avec flash automatique de la même manière qu'avec le flash intégré de l'appareil photo.
• Si vous utilisez le Speedlite avec un apparéil photo argentique EOS compatible avec le système de flash automatique TTL (apparéil photo de type B), reportez-vous à la page 116.
• Ce mode d'emploi suppose que vous utilisez le Speedlite avec un appareil photo de type A.

	Introduction	2
1	Mise en route et fonctionnement de basePréparation du flash et prise de vue élémentaire avec flash	13
2	Prise de vue avec flash avancéePrise de vue avancée en utilisant les fonctions de prise de vue avec flash	21
3	Réglage des fonctions du flash depuis l'appareil photoRéglage des fonctions du flash depuis l'écran de menu de l'appareil photo	41
4	Prise de vue avec flash sans fil : Transmission radioPrise de vue avec flash sans fil avec transmission radio	47
5	Prise de vue avec flash sans fil : Transmission optiquePrise de vue avec flash sans fil avec transmission optique	75
6	Personnalisation du SpeedlitePersonalisation à l'aide des fonctions personnalisées et des fonctions personnelles	91
7	RéférencesCartographie du système, FAQ, utilisation avec un apparéil photo de type B	103

Si vous utilisez un Speedlite 600EX, sans fonction de transmission radio, la prise de vue sans fil décrite au Chapitre 4 n'est pas disponible. Pour photographier avec un flash sans fil, reportez-vous au Chapitre 5.

Table des matières

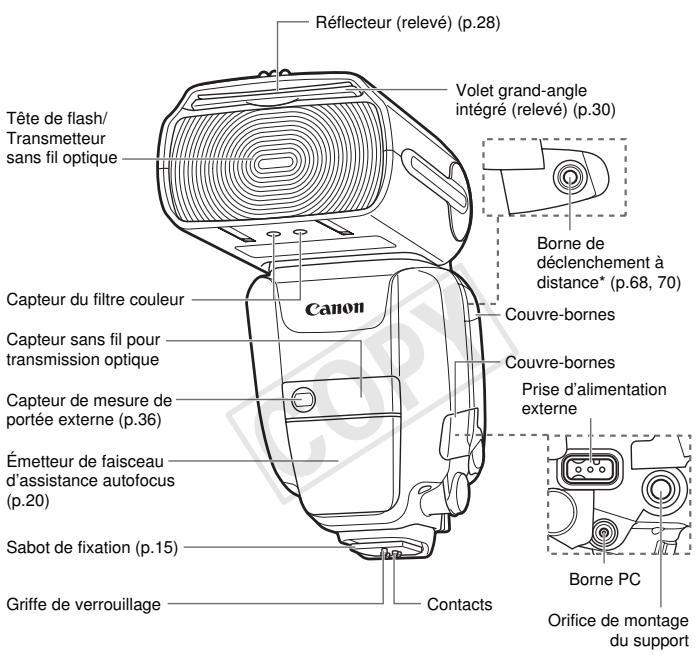

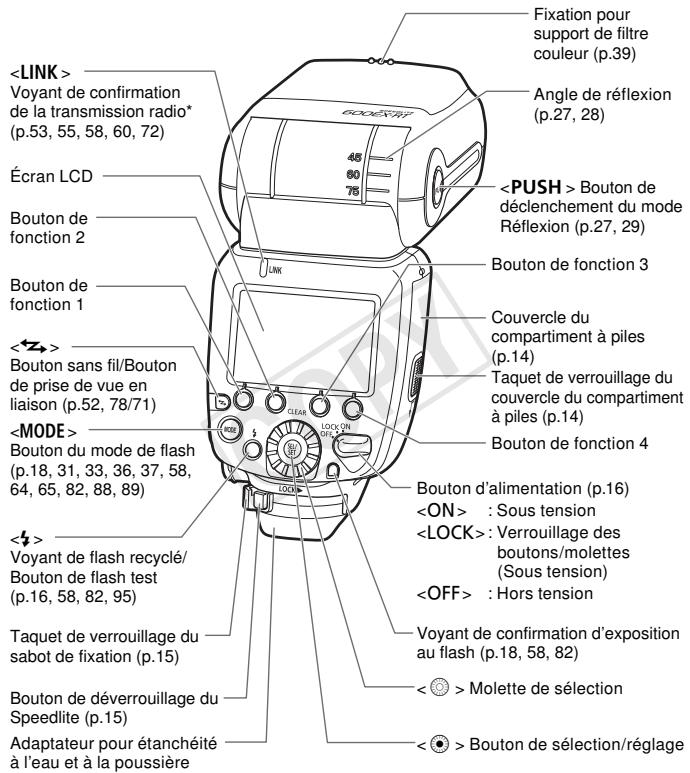

Chapitres 3 Nomenclature. 6 Conventions utilisées dans ce manuel. 12

1 Mise en route et fonctionnement de base 13

Mise en place des piles 14 Fixation et retrait du flash 15 Mise sous tension 16 Prise de vue avec flash entièrement automatique 18 Utilisation des flashes automatiques E-TTL II et E-TTL en modes de prise de vue.....19

2 Prise de vue avec flash avancée 21

Correction d'exposition au flash 22 Bracketing d'exposition au flash (FEB) 23

FEL : Mémorisation d'exposition au flash 24

Synchronisation à haute vitesse 25 Synchronisation sur le deuxième rideau 26

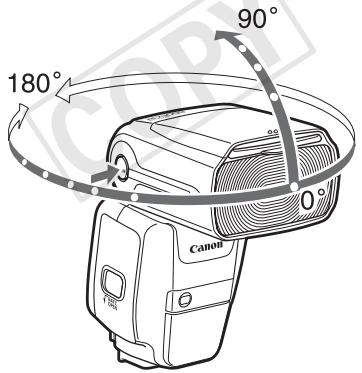

Flash indirect 27 Zoom: Réglage de la couverture du flash 29 M: Flash manuel. 31 MULTI : Flash stroboscopique 33 Ext. A/Ext. M: Mesure de portee du flash externe 36 Fonction d'éclairage pilote du flash 38 Réinitialisation des réglages Speedlite 38 Filtrecouleur 39

3 Réglage des fonctions du flash depuis l'appareil photo 41

Commande du flash depuis l'écran de menu de l'appareil photo.....42

4 Prise de vue avec flash sans fil : transmission radio 47

(Prise de vue avec flash sans fil par transmission radio 48 Réglages sans fil. 52 ETTL: Prise de vue avec flash sans fil entièrement automatique...57

ETTL: Prise de vue avec plusieurs flashes sans fil avec rapport de flash. 61 M: Prise de vue avec plusieurs flashes sans fil et puissance du flash manuel 64 Gr: Prise de vue avec un mode de flash différent pour chaque groupe. 65 Flash test et éclairage pilote du flash depuis un flash asservi 67 Déclenchement à distance depuis un flash asservi 68 Prise de vue en liaison par transmission radio. 70

5 Prise de vue avec flash sans fil : transmission optique 75

Prise de vue avec flash sans fil par transmission optique 76 Réglages sans fil 78 ETTL : Prise de vue avec flash sans fil entièrement automatique.....81 ETTL : Prise de vue avec plusieurs flashes sans fil avec rapport de flash 85 M : Prise de vue avec plusieurs flashes sans fil et puissance du flash manuel 88 Réglage du flash manuel/flash stroboscopique sur un flash asservi.... 89

6 Personnalisation du speedlite 91

C. Fn / P. Fn: Réglage des fonctions personnalisées et personnelles..... 92 C. Fn: Réglage des fonctions personnalisées. 95 P. Fn: Réglage des fonctions personnelles 101

7 Références 103

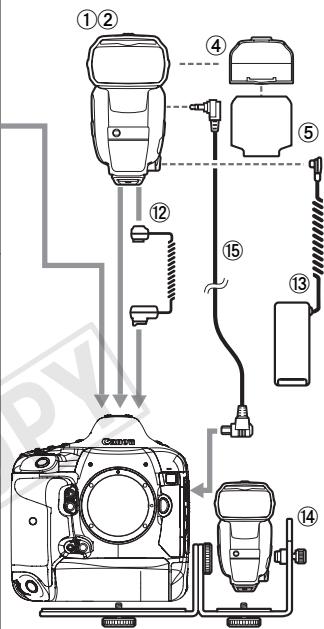

Système 600EX-RT/600EX. 104 Restriction de déclenchement du flash suite à une hausse de température 106 Guide de dépannage 107 Caractéristiques techniques 112 Utilisation d'un appareil photo de type B. 116 Index 119

• Non prévue sur le Speedlite 600EX. (Inopérante.)

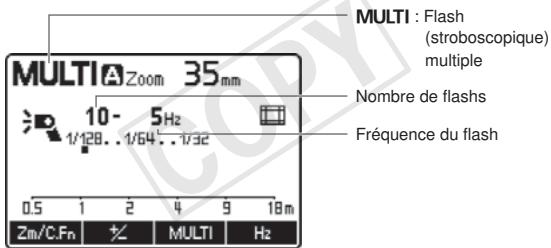

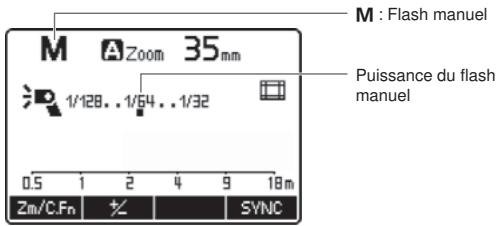

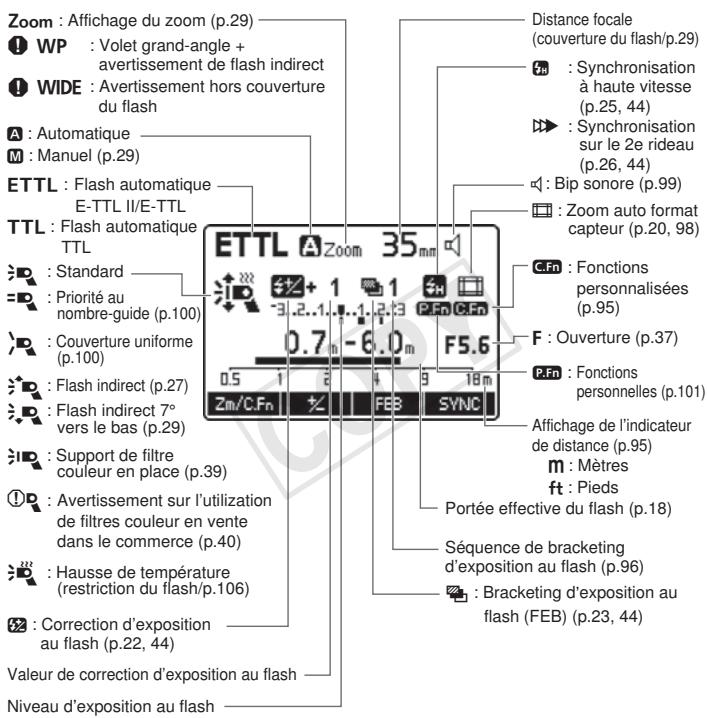

Flash automatique e-ttl ii/e-ttl/ttl (p.19)

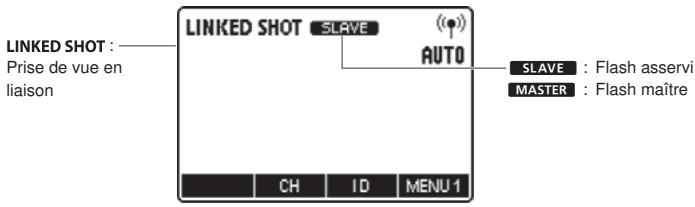

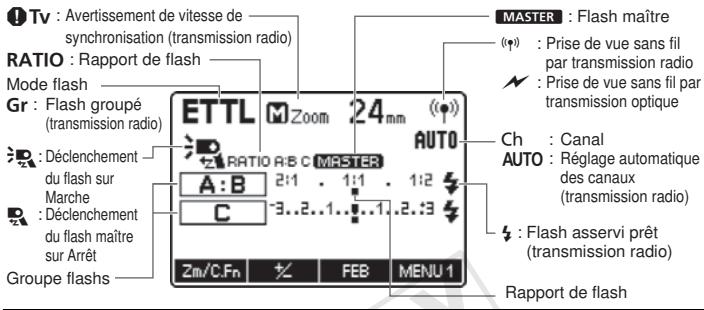

Seuls les réglages actuellement appliqués s'affichent à l'écran. - Les fonctions affichées au-dessus des boutons de fonction 1 à 4, comme et <%>, varient selon le statut des réglages. L'écran LCD s'allume lors de l'utilisation d'un bouton ou d'une molette (p.17).

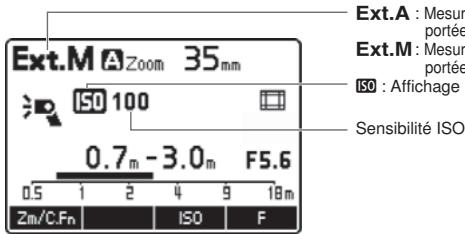

Mesure automatique ou manuelle de la portée du flash exter

Ext. A: Mesure automatique de portée du flash exter

Ext. M: Mesure manuelle de portée du flash exter.

ISO : Affichage ISO

Sensibilité ISO

Accessoires fournis

Etui du Speedlite

Mini-socle (p. 48, 76)

Zone de réflexion

Support de filtre couleur SCH-E1 (p.39)

Étui pour support de filtre couleur Ensemble de filtres couleur SCF-E1 (2 types/p.39)

Étui pour filtre couleur

Icônes de ce manuel

indique la molette de sélection.

: indique le bouton de sélection/réglage.

: indiquent que la fonction concernée reste active pendant 4, 6 ou 16 secondes, après avoir relâché le bouton.

: numéros des pages de référence pour de plus amples informations.

: Avertissement pour éviter les problèmes d'utilisation.

: informations supplémentaires.

• Les instructions d'utilisation supposent que l'appareil photo et le Speedlite sont tous les deux sous tension ( ).
• Les icônes utilisées dans le texte pour illustrer les boutons, molettes et symboles correspondant aux icônes que vous trouverez sur l'appareil photo et sur le Speedlite.
• Les instructions d'utilisation supposent que le menu et les fonctions personnalisées de l'appareil photo ainsi que les fonctions personnalisées et les fonctions personnelles du Speedlite sont réglées à leur valeur par défaut.
• Tous les chiffres sont basés sur l'utilisation de quatre piles alcalines AA/LR6 et les normes d'essai de Canon.
• Pour plus de clarté, les illustrations représentent le Speedlite 600EX-RT.

Mise en route et fonctionnement de base

Ce chapitre décrit les préparatifs nécessaires à la prise de vue avec flash et les fonctions de base de la prise de vue.

Précautions lors du déclenchement de flashes consécutifs

Pour éviter qu'une surchauffe détériore ou endommage la tête de flash, ne déclenchez pas plus de 20 flashes consécutifs. Après 20 flashes consécutifs, laissez reposer le Speedlite pendant au moins 10 minutes. Si vous déclenchez plus de 20 flashes consécutifs, puis à nouveau plusieurs flashes à de brefs intervalles, la fonction de sécurité peut s'activer et limiter le déclenchement du flash. Lorsque le déclenchement du flash est limité, le temps de recharge est automatiquement réglé à un intervalle compris entre 8 et 20 secondes environ. Le cas échéant, laissez reposer le Speedlite pendant environ 15 minutes. Pour en savoir plus, reportez-vous à « Restriction de déclenchement du flash suite à une hausse de température » à la page 106.

Mise en place des piles

Mettez quatre piles AA/LR6 en place.

1 Ouvrez le couvercle.

• Faites glisser le taquet de verrouillage vers la gauche comme illustré en ①, poussez le couvercle vers le bas et ouvrez le couvercle du compartiment à piles.

Mettez les piles en place.

Assurez-vous que les bornes + et - des piles sont orientées correctement dans le compartiment à piles, comme indiqué. - Les rainures sur les surfaces latérales du compartiment à piles indiquent la borne -. Ceci est pratique si vous nevez remplaçer les piles dans le noir.

Fermez le couvercle.

Fermez le couvercle du compartiment à piles et poussez-le vers le haut. Si vous entendez un déclic, cela indique que le couvercle du compartiment à piles est verrouillé.

Temps de recharge et nombre de flashes

Temps de recharge		Nombre de flashes
Flash rapide	Flash normal
Environ 0,1 à 3,3 secondes	Environ 0,1 à 5,5 secondes	Environ 100 à 700 flashes

• Basé sur des piles alcalines AA/LR6 neuves et sur les normes d'essai de Canon.
• La fonction Flash rapide active la prise de vue avec flash avant la recharge complète du flash (p.16).

• Veuillez noter que certaines piles au lithium AA/R6 peuvent venir devenir extrêmement chaudes dans de rares occasions pendant l'utilisation. Par mesure de sécurité, n'utilisez pas de « piles au lithium AA/R6 ». L'utilisation de piles non-alcalines AA/LR6 peut être à l'origine d'un mauvais contact des piles en raison de la forme irrégulière de leurs bornes.
• Si vous remplacez les piles après avoir déclenché des flashes consécutifs, elles peuvent être chaudes.

Lorsque < < > s'affiche, remplacez les piles par des neuves. Utilisez quatre piles neuves de la même marque. Lorsque vous procédez au remplacement des piles, remplacez les quatre en même temps. - Les piles AA/R6 Ni-MH peuvent aussi être utilisées.

Fixez le speedlite.

• Insérez complètement le sabot de fixation du Speedlite dans la griffe porte-accessoires de l'appareil photo.

Fixez fermement le speedlite.

• Sur le sabot de fixation, faites glisser le taquet de verrouillage vers la droite. Le déclic indique que le taquet est verrouillé.

• Tout en appuyant sur le bouton de déverrouillage du Speedlite, faites glisser le taquet de verrouillage vers la gauche pour retirer le Speedlite.

Avant de fixer ou de retirer le Speedlite, veillez à le mettre hors tension.

1 Mettez le bouton d'alimentation sur.

La recharge du flash commence.

Vérifiez que le flash est prêt.

Le voyant de flash recyclé passe de éteint à vert (Flash rapide prêt) à rouge (complètement chargé). - Appuyez sur le voyant de flash recyclé (bouton de flash test) pour déclencher un flash test.

La fonction Flash rapide permet de prendre des photos avec flash alors que le voyant de flash recyclé est vert (avant que le flash soit complètement chargé).

Le nombre-guide est compris entre 1/2 et 1/6 de la puissance totale, mais cette fonction s'avère pratique pour photographier avec un temps de recharge plus rapide à une distance de prise de vue courte.

Réglez le mode d’acquisition sur la prise de vue image par image. Le flash rapide ne peut pas être utilisé pendant la prise de vue en rafale, le bracketing d’exposition au flash ou avec le flash manuel ou le flash stroboscopique.

Pour économiser l'alimentation des piles, le Speedlite se met automatiquement hors tension au bout d'environ 90 secondes d'inactivité. Pour remettre sous tension le Speedlite, enfonsez à mi-course le déclencheur de l'appareil photo ou appuyez sur le bouton de flash test (voyant de flash recyclé).

Pendant la prise de vue sans fil par transmission radio avec flash maître (p.59) ou pendant la prise de vue en liaison (p.73), l'extinction automatique s'effectue au bout de 5 minutes.

Le flash rapide ne peut pas être utilisé lorsque le mode flash est réglé sur

Vous pouvez désactiver le fonctionnement des boutons et d'une molette du flash en plaçant le bouton d'alimentation sur <LOCK>. Cette fonction vous évitera de modifier par inadvertance les réglages de fonction du flash que vous avez définis.

Si vous essayez d'utiliser un bouton ou une molette, s'affiche sur l'écran LCD. (les fonctions affichées au-dessus des boutons de fonction 1 à 4, comme et <½>, ne s'affichent pas).

L'écran LCD s'éclaire pendant 12 secondes lors de l'utilisation d'un bouton ou d'une molette. Lors du réglage d'une fonction, l'écran reste éclairé jusqu'à la fin du réglage.

Pendant la prise de vue avec flash normal, la prise de vue sans fil avec flash maître et la prise de vue en liaison maître, l'écran LCD est éclairé en vert. Si le Speedlite est un flash asservi, il s'éclaire en orange.

• Le flash test ne peut pas être utilisé pendant le fonctionnement du retardateur 4/6/16 de l'appareil photo.
• Les réglages du flash sont mémorisés même si le flash est mis hors tension. Pour conserver les réglages lors du remplacement des piles, remplacez les piles dans la 1 minute après avoir mis hors tension le transmetteur et stérilisé les piles. Si la température de la tête de flash augmente en raison d'un déclenchement consécutif du flash, il se peut que l'extinction automatique prenne plus de temps à s'activer.
• Vous pouvez déclencher un flash test avec le bouton d'alimentation placé sur <LOCK>. Par ailleurs, l'écran LCD s'allume lors de l'utilisation des boutons ou d'une molette.
• Vous pouvez régler l'émission d'un bip sonore une fois le Speedlite complètement chargé (C. Fn-20/p.99).
• Vous pouvez activer le déclenchement du flash (rapide) alors que le voyant de flash recyclé est allumé en vert pendant la prise de vue en rafale (C. Fn-06/p.97).
• Vous pouvez désactiver l'extinction automatique (C. Fn-01/p.95).
• Vous pouvez modifier la durée d'éclairage de l'écran LCD (C. Fn-22/p.100).
• Vous pouvez modifier la couleur de l’éclairage de l’écran LCD (P. Fn-02 à 04/p.101).

Prise de vue avec flash entièrement automatique

Lorsque vous régalez le mode de prise de vue de l'appareil photo sur <P> (Programme AE) ou « Tout auto », il est possible de prendre des photos en mode de flash entièrement automatique E-TTL II/E-TTL.

1 Réglez le mode de flash sur.

• Appuyez sur le bouton et sélectionnez. Assurez-vous que < MASTER > ou < SLAVE > ne s'affiche pas.

Faites la mise au point sur le sujet.

• Appuyez à mi-course sur le déclencheur afin d'effectuer la mise au point. La vitesse d'obturation et l'ouverture s'affichent dans le viseur. Vérifiez que < 12 > s'allume dans le viseur.

3 Prenez la photo.

• Vérifiez que le sujet se trouve dans la portée effective du flash. Lorsque vous enoncez complètement le déclencheur, le flash est déclenché et la photo est prise. Si une exposition normale au flash est obtenue, le voyant de confirmation d'exposition au flash s'allume pendant 3 secondes.

• Même si le Speedlite est monté sur un appareil photo prenant en charge le système de flash automatique E-TTL II, s'affiche sur l'écran LCD.
• Si le voyant de confirmation d'exposition au flash ne s'allume pas ou si le sujet est sombre (sous-exposé) lorsque vous vérifiez l'image sur le moniteur LCD de l'appareil photo, rapprochez-vous du sujet et reprenez la photo. Vous pouvez également augmenter la sensibilité ISO si vous utilisez un appareil photo numérique.
• « Tout auto » fait référence aux modes de prise de vue <(A)>, <> et <(C)>.

Utilisation des flashes automatiques e-ttl II et e-ttl en modes de prise de vue

Réglez simplement le mode de prise de vue de l'appareil photo sur <Tv> (priorité vitesse), <Av> (priorité ouverture) ou <M> (exposition manuelle). Ensuite, vous pouvez utiliser le flash automatique E-TTL II/E-TTL.

Tv	Sélectionnez ce mode lorsque vous souhaitez régler la vitesse d'obturation manuellement. L'appareil photo réglera alors automatiquement l'ouverture correspondant à la vitesse d'obturation afin d'obtenir une exposition normale. • Si l'indication d'ouverture clignote, cela signifie que l'arrière-plan sera sous-exposé ou surexpôté. Réglez la vitesse d'obturation jusqu'à ce que le clignotement s'arrête.
Av	Sélectionnez ce mode lorsque vous souhaitez régler l'ouverture manuellement. L'appareil photo réglera alors automatiquement la vitesse d'obturation correspondant à l'ouverture afin d'obtenir une exposition normale. Si l'arrière-plan estASF comme dans une scene de nuit, une vitesse de synchronisation lente sera utilisée pour Obtoirer une exposition normale à la fois pour le sujet principal et pour l'arrière-plan. L'exposition normale du sujet principal est obtenue grâce au flash, tandis que l'exposition normale de l'arrière-plan est obtenue avec une exposition longue en utilisant une vitesse d'obturation lente. • Une vitesse d'obturation lente étant utilisée pour les scènes faiblement éclairées, l'utilisation d'un trèpied est recommendée. • Si l'indication de vitesse d'obturation clignote, cela signifie que l'arrière-plan sera sous-exposé ou surexpôté. Réglez l'ouverture jusqu'à ce que le clignotement s'arrête.
M	Sélectionnez ce mode si vous souhaitez régler manuellement la vitesse d'obturation et l'ouverture. Une exposition normale du sujet principal est Obtenue grâce au flash. L'exposition de l'arrière-plan est Obtenue en fonction de la combinaison de la vitesse d'obturation et de l'ouverture que vous avez régées.

• Si vous utilisez le mode de prise de vue ou, le résultat sera le même que si vous utilisez le mode (Programme AE).

Vitesses de synchronisation du flash et ouvertures utilisées

	Vitesse d'obturation	Ouverture
P	Régée automatique (1/X s - 1/60 s)	Automatique
Tv	Régée manuelle (1/X s - 30 s)	Automatique
Av	Régée automatique (1/X s - 30 s)	Manuel
M	Régée manuelle (1/X s - 30 s, buLb)	Manuel

• 1/X seconde correspond à la vitesse maximale de synchronisation du flash de l'appareil photo.

À propos du réglage automatique du zoom selon la taille du capteur d'image

Les appareils photo numériques EOS disposant de trois tailles de capteurs d'image et la distance focale réelle de l'objet monté sur l'appareil dépend du réseau. Ce flash reconnaît automatiquement la taille du capteur d'image de chaque appareil photo numérique EOS et règle automatiquement la couverture optimale du flash pour les focales effectives d'objet dans une plage de 20 à 200 mm.

Lorsque le Speedlite est monté sur un appareil photo compatible, <□> s'affiche sur l'écran LCD.

Le réglage automatique du zoom selon la taille du capteur d'image peut être désactivé (C. Fn-09/p.98).

À propos de la transmission des informations sur la température de couleur

Cette fonction optimise la balance des blancs pendant la prise de vue avec flash en transmettant les informations sur la température de couleur à l'appareil photo numérique EOS lorsque le flash se déclenche. Lorsque vous régalez la balance des blancs de l'appareil photo sur <AWB> ou <4>, la fonction est automatiquement activée. Voir les Caractéristiques techniques dans le mode d'emploi de votre appareil photo pour savoir s'il est compatible avec cette fonction.

Lorsque la mise au point automatique n'est pas possible sur le sujet dans de faibles conditions d'éclairage ou en cas de faible contraste, le faisceau d'assistance autofocus intégré s'active automatiquement pour aider à la mise au point. Le faisceau d'assistance autofocus du 600EX-RT/600EX est compatible avec tous les collimateurs autofocus des appareils photo EOS. Il est compatible avec les distances focales de 28mm et plus, et sa portée effective est indiquée dans le tableau ci-dessous.

Position	Portée effective (mètres environ)
Portée au centre	0,6 à 10
Portée à la périque	0,6 à 5

Prise de vue avec flash avancée

Ce chapitre décrit les opérations avancées de prise de vue lorsqu'on utilise les fonctions de flash.

Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode entièrement automatique ou sur un mode de zone d'image, les opérations de ce chapitre autre que « Flash indirect » (p.27, 29), « Volet grand-angle » (p.30) et « Filtres couleur » (p.39) ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo sur P/Tv/Av/M/B (mode de la Zone de création) pour activer toutes les opérations de ce chapitre.

Correction d'exposition au flash

Vous pouvez régler la correction d'exposition au flash de la même façon que pour la correction d'exposition normale. La valeur de correction d'exposition au flash peut être réglée jusqu'à ±3 valeurs par palier d'un tiers de valeur.

1 Appuyez sur le bouton < 12 >.

• Appuyez sur le bouton de fonction 2 < 12 >. s'affiche et la valeur de correction d'exposition au flash est mise en surbrillance.

2 Réglez la valeur de correction d'exposition au flash.

• Tournez < > pour régler la valeur de correction d'exposition au flash et appuyez sur < >. La valeur de correction d'exposition au flash est réglée. 0.3 indique une valeur d'1/3 et 0.7 une valeur de 2/3. Pour annuler la correction d'exposition au flash, ramenez la valeur de correction à « ±0 »

• En principe, réglez une correction de surexposition pour les sujets clairs et une correction de sous-exposition pour les sujets.
• Si la correction d'exposition de l'appareil photo est réglée par paliers d'une demi-valeur, la correction d'exposition au flash est réglée jusqu'à ±3 par paliers d'une demi-valeur.
• Si la correction d'exposition au flash est réglée à la fois sur le flash et sur l'appareil photo, le réglage du flash a priorité. La valeur de correction d'exposition au flash peut être réglée directement avec < sans appuyer sur le bouton (C. Fn-13/p.99).

Vous pouvez prendre trois photos tout en changeant automatiquement la puissance du flash. Cette fonction est appelée Bracketing d'exposition au flash (FEB). La plage de réglage va jusqu'à ±3 valeurs par paliers d'un tiers de valeur.

1 Appuyez sur le bouton < FEB >.

• Appuyez sur le bouton de fonction 3 < FEB >. < 12 > s'affiche et l'affichage du niveau FEB est mis en surbrillance.

Réglez niveaufeb.

• Tournez < �> pour régler le niveau FEB et appuyez sur < �>. Le niveau FEB est réglé. 0.3 indique une valeur d'1/3 et 0.7 une valeur de 2/3. Si vous l'utilisez avec la correction d'exposition au flash, la prise de vue avec bracketing d'exposition au flash est exécutée d'après la valeur de correction d'exposition au flash. Lorsque la plage FEB dépasse ± 3 valeurs, la fin du niveau d'exposition au flash indique < > ou < >

• Après la prise des trois photos, le bracketing d'exposition au flash est automatiquement annulé.
• Avant de photographier avec le bracketing d'exposition au flash, il est recommandé de placer le mode d'acquisition de l'appareil photo sur prise de vue image par image et de vérifier que le flash est prêt.
• Vous pouvez utiliser le bracketing d'exposition au flash avec la correction d'exposition au flash ou la limitation d'exposition au flash.
• Si la correction d'exposition de l'appareil photo est réglée par paliers d'une demi-valeur, la correction d'exposition au flash est réglée jusqu'à ±3 par paliers d'une demi-valeur.
• Vous pouvez régler le bracketing d'exposition au flash pour qu'il reste actif après avoir pris les trois photos (C. Fn-03/p.96).
• Vous pouvez modifier la série de prise de vue avec bracketing d'exposition au flash (C. Fn-04/p.96).

FEL : mémorisation d'exposition au flash

La mémorisation d'exposition au flash (FE) vous permet de verrouiller l'exposition correcte du flash pour n'importe quelle portion de la scène. Alors que FE est affiché sur l'écran LCD, appuyez sur le bouton de l'appareil photo. Sur les appareils photo sans bouton, appuyez sur le bouton ou (mémorisation d'exposition).

2 Appuyez sur le bouton < M - Fn> (616)

• Placez le centre du viseur sur le sujet et appuyez sur le bouton. Le Speedlite déclenche un préflash et la puissance du flash requise pour le sujet est gardée en mémoire. L'indication « FEL » apparait dans le viseur durant 0,5 seconde.
• Chaque fois que vous appuyez sur le bouton, un préflash est émis et la nouvelle puissance du flash requise à ce moment est gardée en mémoire.

• Si une exposition correcte ne peut être obtenue pendant la mémorisation d'exposition au flash, <4> clignotera dans le viseur. Rapprochez-vous du sujet, utilisez une valeur d'ouverture plus grande et effectuez à nouveau la mémorisation d'exposition au flash. Vous pouvez également augmenter la sensibilité ISO et effectuer à nouveau la mémorisation d'exposition au flash si vous utilisez un appareil photo numérique.
• Si le sujet visé est trop petit dans le viseur, la mémorisation d'exposition au flash pourrait s'avérer peu efficace.

Synchronisation à haute vitesse

Avec la synchronisation à haute vitesse, le flash peut être synchrone avec toutes les vitesses d'obturation. Ce qui s'avère pratique lorsque vous souhaitez utiliser la priorité à l'ouverture du diaphragme pour des portraits fill-in.

• Appuyez sur le bouton de fonction 4 pour afficher.
• Vérifiez que <_H> s'allume dans le viseur.

• Si vous utilisez le flash avec un appareil photo EOS compatible avec E-TTL et commercialisé jusqu'en 2011 ou avec l'EOS REBEL T5/ EOS 1200D, la synchronisation à haute vitesse n'est pas possible avec la prise de vue avec flash sans fil par transmission radio (p.51).
• Avec la synchronisation à haute vitesse, plus la vitesse d'obturation est rapide, plus la portée effective du flash est courte. Vérifiez la portée effective du flash sur l'écran LCD.

• Si vous avez réglé une vitesse d'obturation égale ou plus lente que la vitesse de synchronisation maximum du flash de l'appareil photo, < _H^e ne s'affichera pas dans le viseur. Pour revenir à la prise de vue avec flash normale, appuyez sur le bouton 4 pour éteindre
• La synchronisation à haute vitesse n'est pas disponible avec le flash stroboscopique.

Synchronisation sur le deuxième réseau

Prendre des photos avec une vitesse d'obturation lente et la

La synchronisation sur le deuxième rideau permet de capturer de manière naturelle la trajectoire des sources lumineuses en mouvement, comme les phares de voiture. Le flash se déclenche juste avant que l'exposition se termine (l'obturateur se ferme).

• Appuyez sur le bouton de fonction 4 pour afficher >.

• La synchronisation sur le deuxième rideau est efficace lorsque le mode de prise de vue de l'appareil photo est réglé sur « BULB ». Pour revenir à la prise de vue avec flash normale, appuyez sur le bouton de fonction 4 pour éteindre.
• Avec le mode de flash réglé sur, le flash se déclenche deux fois. Le premier flash est un préflash déterminant la puissance du flash. Il ne s'agit pas d'un dysfonctionnement.
• La synchronisation sur le deuxième rideau n'est pas disponible pendant la prise de vue avec flash sans fil.

Flash indirect

En orientant la tête de flash vers un mur ou un plafond, le flash est réfléchi sur la surface avant d'éclairer le sujet. Cette technique permet de modifier les ombres derrière le sujet afin d'obtenir des clichés plus naturels. C'est ce qu'on appelle le flash indirect.

Régler le sens du flash indirect

• Vous pouvez tourner (réverbérer) la tête de flash tout en appuyant sur le bouton comme illustré. Pendant la prise de vue avec flash indirect, l'icône du flash sur l'écran LCD devient < >.
• Si la tête de flash est tournée alors que la couverture du flash est réglée sur <A> (automatique) (p.29), celle-ci est limitée à 50 mm et <----> s'affiche sur l'écran LCD.
• Vous pouvez également régler manuellement la couverture du flash (p.29).

• Si le mur ou le plafond est trop loin, le flash indirect peut être trop faible et entraîner une sous-exposition.
• Si l'image paraît sombre ou si le voyant de confirmation d'exposition au flash ne s'allume pas, utilisez une ouverture plus grande (plus petit nombre f) et recommencez. Vous pouvez également augmenter la sensibilité ISO si vous utilisez un appareil photo numérique.
• Le mur ou le plafond doit être complètement blanc pour une réflexion élevée. Si la surface réfléchissante n'est pas blanche, une dominante des couleurs peut apparaître sur la photo prise.

Réflecteur

Vous pouvez utiliser le réflecteur pour refléter la lumière dans les yeux d'une personne et créer une expression plus vraie.

Tirez le volet grand-angle.

• Tirez le volet grand-angle vers le haut. Le réflecteur s'extrait en même temps.

3 Repoussez le volet grand-angle en place.

• Repoussez le volet grand-angle en place. Photographiez en procédant comme avec la prise de vue avec flash indirect.

• Orientez la tête de flash vers l’avant et de vers le haut. Le reflet ne sera pas optimal si vous faites pivoter la tête de flash vers la gauche ou vers la droite.
• Pour obtenir un reflet optimal dans les yeux d'une personne, photographiez depuis 1,5 m du sujet.

Prise de vue avec flash à une courte distance

Lorsque vous orientez la tête de flash vers le bas de tout en appuyant sur le bouton PUSH, vous pouvez photographier des sujets à une courte distance dans une plage d'environ 0,5 à 2m

Lorsque la tête de flash est orientée vers le bas, l'icône du flash sur l'écran LCD devient <>.

Zoom : réglage de la couverture du flash

Les réglages « Automatique » et « Manuel » sont disponibles comme réglages de couverture du flash. Dans le réglage auto, la couverture du flash est automatiquement réglée selon la focale de l'objet de prise de vue. Le réglage manuel vous permet de régler une couverture de flash entre 20 et 200 mm.

1 Appuyez sur le bouton zm/c. fn>

• Appuyez sur le bouton de fonction 1. La valeur de couverture du flash est mise en surbrillance.

Réglez la couverture du flash.

• Tournez < ©> pour régler la couverture du flash et appuyez sur < ©>.
• indique le réglage automatique et indique le réglage manuel.

• Lorsque la couverture du flash est réglée sur manuel, sélectionnez une couverture de flash plus large que l'angle de champ photographié afin d'éviter que la périphérie de l'image soit ASFiore.
• Si un objectif avec une focale inférieure à 20 mm est monté sur l'appareil photo, l'aberration apparaît sur l'écran LCD. Si vous utilisez un appareil photo avec une taille de capteur d'image plus petite que le full-frame, l'aberration apparaît lorsque l'angle de champ actuellement photographié est plus large que l'angle de champ de l'objectif de 20 mm.
• Si vous photographiez avec l'appareil photo et la borne PC du Speedlite raccordés avec un cordon de synchronisation en vente dans le commerce, réglez manuellement la couverture du flash.

Volet grand-angle

Lorsque vous utilisez également le volet grand-angle intégré au flash, vous pouvez prendre des photos au flash avec des objectifs ultra grand-angle allant jusqu'à 14 mm.

1 Tirez le volet grand-angle.

Tirez le volet grand-angle.

2 Repoussez le réflecteur en place.

• Les angles de champ des objectifs EF15mm f/2.8 Fisheye et EF8-15mm f/4L Fisheye USM ne sont pas pris en charge.
• Vous ne pouvez pas régler la couverture du flash pendant que vous utilisez le volet grand-angle.

• Étant donné qu'une sous-exposition risque de se produire, l'avertissement < WP> apparaît sur l'écran LCD lorsque vous utilisez le volet grand-angle avec la prise de vue avec flash indirect. Tirez délicatement sur le volet grand-angle. L'usage d'une force excessive peut faire se détacher le volet grand-angle.

M : flash manuel

Vous pouvez régler la puissance du flash entre 1/128 et 1/1 de la puissance totale par paliers d'un tiers de valeur.

Utilisez un flashmètre manuel pour déterminer la puissance de flash requise pour obtenir une exposition correcte au flash. Nous vous recommandons de régler le mode de prise de vue de l'appareil photo sur <Av> ou <M>.

1 Régler le mode de flash sur <m>.

• Appuyez sur le bouton et sélectionnez.

Réglez la puissance du flash.

• Appuyez sur le bouton de fonction 2 < 12 >. Le niveau de puissance du flash est mis en surbrillance.
• Tournez < \text{} > pour régler la puissance du flash et appuyez sur le bouton < \text{} >. Lorsque vous enfonsez le déclencheur de l'appareil photo à mi-course, l'indication de la distance de prise de vue et le réglage d'ouverture s'affiche.

Expositions au flash manuelles mesurées

Si le Speedlite est utilisé avec la série EOS-1D, il est également possible de régler manuellement le niveau d'exposition au flash. Ceci se révèle pratique pour photographier à une courte distance du sujet. Utilisez une carte de gris à 18% en vente dans le commerce et photographiez comme indiqué.

1 Effectuez les réglages pour l'appareil photo et le speedlite.

• Réglez le mode de prise de vue de l'appareil photo sur <M> ou <AV>.
• Réglez le mode de flash du Speedlite sur <M>.

2 Faites la mise au point sur le sujet.

• Faites la mise au point manuellement.

3 Préparez une carte de gris à 18 %

• Placez la carte de gris à l'emplacement du sujet.
• Dans le viseur, l'intégralité du cercle de mesure spot au centre doit recouvrir la carte de gris.

4 Appuyez sur le bouton m fn ou FEL. (G16)

Le Speedlite déclenche un préflash et la puissance du flash requise pour l'exposition au flash correcte est gardée en mémoire. Dans l'angle droit du viseur, l'indicateur du niveau d'exposition indique le niveau d'exposition au flash pour l'exposition normale.

5 Régler le niveau d'exposition au flash.

• Ajustez le niveau de flash manuel du Speedlite et la valeur d'ouverture de sorte que le niveau d'exposition au flash s'aligne sur le repère d'exposition standard.

6 Prenez la photo.

• Retirez la carte de gris et prenez la photo.

L'exposition au flash manuelle mesurée n'est disponible qu'avec un appareil photo de la série EOS-1D.

MULTI : flash stroboscopique

Lorsque vous utilisez le flash stroboscopique avec une vitesse d'obturation lente, vous pouvez photographier plusieurs mouvements successifs sur une même photo, de la même manière que la prise de vue image par image.

Avec le flash stroboscopique, réglez la puissance du flash, le nombre de flashes et la fréquence du flash (nombre de flashes par seconde = Hz). Pour connaître le nombre maximum de flashes consécutifs, reportez-vous à la page 35.

1 Réglez le mode de flash sur.

• Appuyez sur le bouton et sélectionnez.

Sélectionnez un élément.

• Appuyez sur le bouton de fonction < 12 > pour la puissance du flash, appuyez sur < 1MULTI > pour le nombre de flashes, et appuyez sur < > pour la fréquence du flash. Vous pouvez régler l'élément du bouton que vous avez enforcé.

3 Régler la valeur.

• Tournez < �> pour régler la valeur et appuyez sur le bouton < �>.
• Répétez les étapes 2 et 3 pour régler la puissance du flash, le nombre de flashes et la fréquence du flash.

Calcul de la vitesse d'obturation

Avec le flash stroboscopique, pour garantir que l'obturateur reste ouvert jusqu'à la fin des flashes consécutifs, réglez l'appareil photo avec une vitesse d'obturation calculée avec l'équation suivante.

Nombre de flashes ÷ fréquence du flash = vitesse d'obturation Par exemple, si le nombre de flashes est réglé sur 10 (fois) et la fréquence du flash sur 5 (Hz), réglez la vitesse d'obturation sur 2 secondes ou plus.

Pour éviter qu'une surchauffe détruise ou endommage la tête de flash, ne photographiez pas de manière répétée avec le flash stroboscopique plus de 10 fois. Après avoir photographié 10 fois, laissez reposer le Speedlite pendant au moins 15 minutes. - Si vous photographiez de manière répétée plus de 10 fois, la fonction de sécurité peut s'activer et restreindre le déclenchement du flash. Le cas échéant, laissez reposer le Speedlite pendant au moins 15 minutes.

• Le flash stroboscopique est beaucoup plus efficace en associant un sujet très réfléchissant à un arrêté-plan.
• L'utilisation d'un trépied, d'une télécommande et d'une source d'alimentation externe est recommandée.
• Le flash stroboscopique n'est pas possible avec une puissance de flash de 1/1 ou 1/2.
• Le flash stroboscopique est aussi possible lorsque le mode de prise de vue de l'appareil photo est réglé sur « Bulb ». Lorsque le nombre de flashes apparaît comme « --- », les flashes sont émis en continu jusqu'à ce que l'obturateur se ferme ou que la batterie se décharge. Le nombre maximum de flashes consécutifs est indiqué dans le tableau de la page suivante.

Nombre maximum de flashes consécutifs

Hz Pulsance du flash	1	2	3	4	5	6 - 7	8 - 9
1/4	7	6	5	4	4	3	3
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	100	100	100	100	100	90	80

Hz Puisance du flash	10	11	12 - 14	15 - 19	20 - 50	60 - 199	250 - 500
1/4	2	2	2	2	2	2	2
1/8	4	4	4	4	4	4	4
1/16	8	8	8	8	8	8	8
1/32	20	20	20	18	16	12	10
1/64	50	40	40	35	30	20	15
1/128	70	70	60	50	40	40	30

Lorsque le nombre de flashes apparait comme « --- » (affichage d'une barre), le nombre maximum de flashes correspond au nombre indiqué dans les tableaux.

1 à 199 Hz

Puisance du flash	1/4	1/8	1/16	1/32	1/64	1/128
Nombre de flashes	2	4	8	12	20	40

250 à 500 Hz

Puisance du flash	1/4	1/8	1/16	1/32	1/64	1/128
Nombre de flashes	2	4	8	10	15	30

Ext. a/ext. m: mesure de portée du flash externe

Le capteur de mesure externe intégré au Speedlite mesure le flash reflété par le sujet en temps réel et arrête le flash lorsque l'exposition normale est obtenue.

La « mesure auto de portée du flash externe » peut être utilisée avec un appareil photo numérique EOS commercialisé à partir de 2007. La « mesure manuelle de portée du flash externe » peut être utilisée avec tous les appareils photo EOS.

Ext. A : mesure auto de portée du flash externe

Cette fonction vous permet de prendre des photos avec flash automatique. La puissance du flash est automatiquement régée selon la sensibilité ISO et l'ouverture définies sur l'appareil photo. Correction : Cette fonction vous permet de prendre des photos avec flash automatique. La puissance du flash est automatiquement réglée selon la sensibilité ISO et l'ouverture définies sur l'appareil photo.

Réglez le mode de flash sur.

• Appuyez sur le bouton et sélectionnez. Si ne s'affiche pas, régalez la fonction personalisée du flash sur C. Fn-05-2 (p.96). Lorsque vous enfonsez le déclencheur de l'appareil photo à mi-course, la portée effective du flash s'affiche.

La correction d'exposition au flash (p.22) et le bracketing d'exposition au flash (p.23) sont disponibles pendant la mesure automatique de portée du flash externe.

Ext. M: mesure manuelle de portée du flash externe

Vous pouvez régler manuellement le Speedlite avec la sensibilité ISO et l'ouverture définies sur l'appareil photo. La puissance du flash est automatiquement réglée selon la sensibilité ISO et l'ouverture que vous avez définies.

1 Réglez le mode de flash sur.

• Appuyez sur le bouton et sélectionnez. Si ne s'affiche pas, régalez la fonction personalisée du flash sur C. Fn-05-3 (p.96).

2 Régler la même sensibilité ISO que sur l'appareil photo.

• Appuyez sur le bouton de fonction 3 < ISO >. La valeur de la sensibilité ISO est mise en surbrillance.
• Tournez < ©> pour régler la sensibilité ISO et appuyez sur le bouton < ©>. La sensibilité ISO peut être réglée dans une plage maximale comprise entre 25 et 51200 ISO par paliers d'un tiers de valeur.

3 Régler la même ouverture que sur l'appareil photo.

• Appuyez sur le bouton de fonction 4 < F >. L'ouverture est mise en surbrillance.
• Tournez < F > pour régler l'ouverture et appuyez sur le bouton < F >.

• Vous pouvez vérifier la portée effective du flash sur l'écran LCD du Speedlite. Lorsque vous utilisez la mesure manuelle de portée du flash externe et photographiez avec l'appareil photo et la borne PC du Speedlite raccordés par un cordon de synchronisation en vente dans le commerce, vous pouvez photographier avec le flash détaché de l'appareil photo.
• Si vous connectez un autre Speedlite à la borne PC du Speedlite avec un cordon de synchronisation, il ne se déclenchera pas.

Fonction déclenchement piloté du flash

Lorsque le bouton de contrôle de la profondeur de champ de l'appareil photo est enfoncé, le flash se déclenche continuellement pendant une seconde. C'est ce qu'on appelle la fonction d'éclairage pilote du flash. Elle vous permet de visualiser les effets d'ombre du flash sur le sujet et l'équilibre de la lumière pendant la prise de vue avec flash sans fil (p.47, 75).

Appuyez sur le bouton de contrôle de la profondeur de champ de l'appareil photo.

Le flash se déclenche continuellement pendant une seconde.

• Pour éviter qu'une surchauffe détruise ou endommage la tête de flash, ne déclenchez pas l'éclairage pilote du flash plus de 10 fois de suite. Après avoir déclenché l'éclairage pilote du flash 10 fois de suite, laissez le Speedlite reposer au moins 10 minutes. Si l'éclairage pilote du flash est déclenché plus de 10 fois de suite, la fonction de sécurité peut s'activer et restreindre le déclenchement du flash. Le cas échéant, laissez reposer le Speedlite pendant au moins 15 minutes.
• Pendant la prise de vue avec Visée par l'écran, il n'est pas possible d'utiliser la fonction d'éclairage pilote du flash (en commandant l'appareil photo).
• La fonction d'éclairage pilote du flash (en commandant l'appareil photo) est désactivée lorsqu'on utilise le flash avec un appareil photo EOS M2, EOS M, EOS Elan II/Elan II E/50/50E, EOS REBEL K2/3000V, EOS REBEL XS N/REBEL G II/3000N/66, EOS REBEL 2000/300, EOS REBEL G/S00N, EOS IX ou EOS IX Lite/IX 7. Réglez C. Fn-02 sur 1 ou 2 (p. 95) et déclenchez la fonction d'éclairage pilote du flash avec le bouton de flash test.

Pendant la prise de vue avec flash normale, ou lorsque vous utilisez le flash comme flash maître en prise de vue avec flash sans fil, vous pouvez déclencher l'éclairage pilote du flash avec le bouton de flash test (C. Fn-02/p. 95).

Réinitialisation des réglages speedlite

Vous pouvez ramener les réglages des fonctions de prise de vue du Speedlite et les réglages de prise de vue sans fil à leur valeur par défaut.

Appuyez sur les boutons de fonction 2 et 3 simultanément pendant au moins 2 secondes.

Les réglages du Speedlite sont réinitialisés et la prise de vue normale et le mode de flash sont rétablis.

Même lorsque les réglages ont été réinitialisés, le canal de transmission et l'ID radio sans fil pendant la prise de vue sans fil, ainsi que les réglages C. Fn et P. Fn (p.92) ne sont pas annulés.

Lorsque la température de couleur du Speedlite et la température de couleur de la lumière éclairant le sujet sont différentes, l'arrière-plan du sujet que le flash n'atteint pas peut présenter des couleurs peu naturelles.

En utilisant le filtre couleur fourni convenant à la température de couleur de la lumière d'éclairage pendant le déclenchement du flash, vous pouvez photographier le sujet et les couleurs d'arrière-plan avec une balance des blancs appropriée. Vous pouvez également utiliser des filtres couleur en vente dans le commerce.

Filtres couleur fournis

Filtre	Densité	Effet de compensation	Application
Éclairage tungstène (orange)	Faible	Faible	Compense l'effet d'une ampoule d'éclairage tungstène
	Élevée	Élevé

Fixez le filtre au support.

Fixez le filtre fourni au porte-filtre comme illustré.

Fixez le porte-filtre sur le speedlite.

Fixez le porte-filtre à la tête de flash comme illustré. L'icône du flash sur l'écran LCD devient < 210>. Pour retirer le porte-filtre, procédez dans l'ordre inverse. Soulevez les cliquets de fixation du filtre inférieur et déposez le porte-filtre de la tête de flash.

3 Prenez la photo.

Pour compenser la température de couleur de la source lumineuse, réglez la balance des blancs de l'appareil photo sur ½ et prenez la photo.

• Avec les appareils photo numériques EOS commercialisés à partir de 2012, vous pouvez également régler la balance des blancs sur pour la prise de vue (sauf avec l'EOS REBEL T5/EOS 1200D).
• Vérifiez l'image prise et exécutez la correction de la balance des blancs au besoin.

Filtres couleur en vente dans le commerce

Lorsque vous utilisez un filtre 75× 75mm en vente dans le commerce, désactivez la fonction de détection automatique du filtre (P. Fn-05-1/p.102). Si vous utilisez un filtre couleur en vente dans le commerce avec P. Fn-05-0 réglé, <> peut s'afficher. Prenez une photo avec le filtre en place dans l'environnement de prise de vue actuel et utilisez-la pour la balance des blancs manuelle. Prenez la photo avec la balance des blancs réglée sur.

• Le nombre-guide du flash diminue lorsque vous utilisez un filtre couleur. Si vous utilisez le flash manuel ou le flash stroboscopique avec l'un des filtres couleur fournis, regalez la correction d'exposition au flash d'après les directives suivantes. [Faible] Orange: +1/3 EV, [Elevé] Orange: +1 EV
• Avec P. Fn-05-0 réglé, si vous utilisez un filtre couleur en vente dans le commerce dont la couleur est proche des filtres fournis, < ① D _ > peut ne pas s'afficher.
• Comme illustré à l'étape 1 de la page précédente, enclenchez complètement le filtre dans les cliquets de fixation sur le porte-filtre. Si le filtre n'est pas correctement fixé en place, il risque de ne pas être détecté. Lorsque vous utilisez un filtre, il n'est pas recommandé d'utiliser le flash à pleine puissance ou les flashs consécutifs. Le filtre peut se déformer en raison de la chaleur du flash.
• Plus la couleur du filtre est dense, plus il risque de se déformer en raison de la chaleur du flash.

• Avec les appareils photo qui ne sont pas compatibles avec la transmission des informations sur la température de couleur (p.20), réglez la balance des blancs sur et effectuez la prise de vue comme décrit dans « Filtres couleur en vente dans le commerce »

Lorsque vous utilisez un filtre couleur en vente dans le commerce, il n'est pas nécessaire de régler la balance des blancs sur. - Fixer le porte-filtre n'affecte pas la couverture du flash. - Même si le filtre se déforme en raison de la chaleur du flash, son effet compensateur n'est pas diminué. - Les fittings sont des pièces consommables. Lorsque les fittings fournis sont usés ou défectueux, achetez-en des neufs d'origine. - Si de la poussière ou de la saleté se colle à un filtre, essuyez-le avec un chiffon doux et sec. - Si le capteur du filtre couleur (p.6) ou la zone de réflexion du porte-filtre (p.11) sont sales ou poussiéreux, nettoyez-les avec une poire soufflante ou un objet semblable.

Réglage des fonctions du flash depuis l'ordinateur photo

Ce chapitre explique comment régler les fonctions du flash depuis l'écran de menu de l'appareil photo.

Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode de flash entièrement automatique ou un mode de zone dédiée à l'image, les opérations de ce chapitre ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo sur P/Tv/Av/M/B (mode de la Zone de création).

Commande du flash depuis l'écran de menu de l'appareil photo

Si vous utilisez un appareil photo numérique EOS commercialisé à partir de 2007, vous pouvez régler les fonctions du flash ou les fonctions personnalisées depuis l'écran de menu de l'appareil photo.

Pour les opérations de l'appareil photo, reportez-vous au mode d'emploi de l'appareil photo.

1 Sélectionnez [contrôle speedlite externe].

• Sélectionnez [Contrôle Speedlite externe] ou [Contrôle du flash].

2 Sélectionnez [réglage fonctions flash]

• Sélectionnez [Réglage fonctions flash] ou [Réglage fonct. flash externe]. L'écran passe à l'écran des réglages des fonctions du flash (externe).

3 Réglez la fonction.

L'écran de réglage dépend de l'appareil photo. - Sélectionnez un élément et réglez la fonction.

Exemple d'écran pour l'EOS-1D X

Exemple d'écran pour l'EOS 60D

Les appareils photo commercialisés de 2007 à 2011 sont les suivants : EOS-1Ds Mark III, EOS-1D Mark IV/III, EOS 5D Mark II, EOS 7D/60D/50D/40D, EOS REBEL T3i/600D, EOS REBEL T2i/550D, EOS REBEL T1i/500D, EOS REBEL XSi/450D, EOS REBEL T3/1100D, EOS REBEL XS/1000D

Réglages disponibles dans [réglage fonctions flash]

• Appareils photo numériques EOS commercialisés à partir de 2012 Si vous utilisez le flash avec un appare
• Bien que l'EOS REBEL T5/EOS 1200D ait été commercialisé à partir de 2012, les fonctions réglées avec [Réglage fonct. flash externe] sont les mêmes qu'avec les app
• Appareils photo numériques EOS commercialisés de 2007 à 2011 Vous pouvez régler les fonctions pour « Prise de vue normale » ou « Prise de vue sans fil par transmission optique » sur l'écran [Réglage fonctions flash]. Pour utiliser la « Prise de vue sans fil par transmission radio », réglez les fonctions sur le flash.

Les fonctions régables sont les suivantes. Les réglages disponibles dépendent du mode de flash ou du réglage de la fonction sans fil.

Fonction
Émission de l'éclair	Activée / Désactivée
Mesure au flash E-TTL II	Évaluative / Moyenne
Vitesse synchro en mode Av
Mode flash	E-TTL II (flash automatique) / Flash manuel / Multiflash / Mesure flash externe auto / Mesure flash externe manuelle / TTL (flash automatique)
Synchronisation de l'obturateur	1er ridesau / 2e rideau / Hte-vitesse
Correction exposition au flash
FEB
Zoom (couverture du flash)
Fonctions sans fil (réglage)	Sans fil par transmission radio / Sans fil par transmission optique
Réinitialisation des réglages des fonctions du Speedlite

• [Émission éclair] et [Mesure au flash E-TTL II] s'affichent à l'étape 2 ou l'étape 3 de la page précédente (selon l'appareil photo).
• Si [Vitesse synchro en mode Av] ne s'affiche pas, il peut être réglé avec la fonction personnalisée de l'appareil photo.

Émission de l'éclair

Pour prendre des photos avec flash, réglez cette option sur [Activée]. Pour utiliser uniquement le faisceau d'assistance autofocus du flash, réglez-la sur [Désactivée].

- Mesure au flash e-ttl II

Pour les expositions normales, régalez-la sur [Evaluative].

Si [Moyenne] est sélectionné, l'exposition au flash est calculée selon une moyenne pour l'ensemble de la scène mesurée par l'appareil photo. La correction d'exposition au flash peut s'avérer nécessaire pour certaines scènes. Ce réglage est destiné aux utilisateurs avancés.

Vitesse synchro en mode av

Vous pouvez régler la vitesse synchro du flash lorsque vous photographiez en mode d'exposition automatique avec priorité à l'ouverture (Av) avec flash.

Mode flash

Vous pouvez sélectionner le mode de flash convenant à vos besoins parmi [E-TTL II], [Flash manuel], [Multiflash], [FlashExtauto] et [FlashExtman.].

Lorsque la fonction personalisée du flash C. Fn-05 est réglée sur [1: TTL] (p.96), [TTL] peut être sélectionné. Si vous prenez des photos au flash automatique avec un appareil photo numérique EOS, réglez cette option sur [0: E-TTL II/E-TTL].

Synchronisation de l'obturateur

Vous pouvez sélectionner le moment ou la méthode de déclenchement du flash parmi [1er rideau], [2e rideau] et [Synchronisation à grande vitesse]. Pour la prise de vue avec flash normale, sélectionnez [1er rideau].

Correction exposition au flash

Vous pouvez régler la correction d'exposition au flash de la même façon que pour la correction d'exposition normale. La valeur de correction d'exposition au flash peut être réglée jusqu'à ±3 valeurs par palier d'un tiers de valeur.

Vous pouvez prendre trois photos tout en changeant automatiquement la puissance du flash. La plage de réglage va jusqu'à ±3 valeurs par paliers d'un tiers de valeur.

- Zoom (couverture du flash)

Vous pouvez régler la couverture du flash pour le Speedlite. Avec [Auto] sélectionné, la couverture du flash est automatiquement réglée d'après la focale de l'objet.

Fonctions du flash sans fil (réglement)

Vous pouvez prendre des photos avec flash sans fil. Vous avez deux méthodes de prise de vue avec flash sans fil à votre disposition : la transmission radio et la transmission optique. Pour en savoir plus, reportez-vous aux chapitres 4 et 5.

- Réinitialisation des réglages (fonctions) speedlite

Réinitialiser les réglages du flash à leur valeur par défaut.

Lorsque la correction d'exposition au flash est réglée sur le flash, vous ne pouvez pas régler la correction d'exposition au flash sur l'écran de menu de l'appareil photo. Notez que si les deux réglages sont effectifs simultanément, le réglage sur le flash a priorité.

Réglages des fonctions personnalisées du flash

Le contenu affiché dépend de l'appareil photo. Si les fonctions personnalisées C. Fn-20 à 23 ne s'affichent pas, réglez-les sur le flash. Pour en savoir plus sur les fonctions personnalisées, reportez-vous aux pages 95 à 100.

1 Sélectionnez [réglages c. fn flash]

• Sélectionnez [Réglages C. Fn flash] ou [Réglages C. Fn flash externe]. Vous êtes amené sur l'écran des réglages des fonctions personnalisées du flash (external).

Réglez la fonction personnalisée.

• Sélectionnez le numéro de la fonction personnalisée et réglez-la. Pour effacer tous les réglages des fonctions personnalisées, sélectionnez [Réinit toutes C. Fn Speedlite] ou [Réinit C. Fn flash externe] à l'étape 1.

Lorsque vous utilisez un appareil photo commercialisé jusqu'en 2011 ou l'EOS REBEL T5/EOS 1200D, les réglages C. Fn-20 à 23 ne sont pas effacés même si [Réinit toutes C. Fn Speedlite] est sélectionné. Si vous exécutez les opérations de « Effacement de toutes les fonctions personnalisées » de la page 94, toutes les fonctions personnalisées (sauf C. Fn-00) sont effacées. - Si vous utilisez le flash avec un appareil photo numérique EOS commercialisé à partir de 2012, étant donné que la mesure externe automatique et la mesure externe manuelle peuvent être automatiquement sélectionnées avec le bouton du flash, C. Fn-05-2 et 3 ne sont pas sélectionnables (sauf avec l'EOS REBEL T5/EOS 1200D).

Il n'est pas possible de régler ou réinitialiser toutes les fonctions personnelles (P. Fn/p.101) depuis l'écran de menu de l'appareil photo. Réglez-les en utilisant le flash.

Prise de vue avec flash sans fil : transmission radio

Ce chapitre décrit la prise de vue avec flash sans fil au moyen de la transmission radio.

Pour connaître les accessoires nécessaires à la prise de vue sans fil par transmission radio, reportez-vous à la cartographie du système (p.104). Pour connaître les régions d'utilisation, les restrictions et précautions liées à la transmission radio, reportez-vous à la brochure séparée.

• Si vous utilisez un Speedlite 600EX (sans fonction de transmission radio), la prise de vue représentée dans ce chapitre n'est pas disponible. Pour photographier avec le flash sans fil par transmission optique, reportez-vous au Chapitre 5 (p.75). Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode entièrement automatique ou un mode de zone d'image, les opérations de ce chapitre ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo sur P/TV/Av/M/B (mode de la Zone de création).

Le 600EX-RT monté sur l'appareil photo est appelé flash maître tandis qu'un 600EX-RT commande sans fil est appelé flash asservi. - Vous pouvez également commander sans fil le 600EX-RT sélectionné comme flash asservi avec le transmetteur Speedlite ST-E3-RT (vendu séparément). Pour en savoir plus sur le réglage des fonctions du flash maître, reportez-vous aux instructions du transmetteur.

() prise de vue avec flash sans fil par transmission radio

L'utilisation d'un Speedlite Canon (flash maître/asservi) pourvu d'une fonction de prise de vue sans fil par transmission radio rend la prise de vue avec un éclairage par flash multiple sans fil avancé aussi facile qu'avec un flash automatique E-TTL II/E-TTL normal.

Le système est conçu pour que les réglages du 600EX-RT monté sur l'appareil photo (flash maître) se reflètent automatiquement sur le 600EX-RT commandé sans fil (flash asservi). Vous n'avez donc pas besoin d'effectuer les opérations sur le flash asservi pendant la prise de vue.

Les positions relatives de base et le rayon d'action sont illustrés sur la figure. Il vous suffit alors de régler le flash maître sur pour photographier avec le flash automatique E-TTL II/E-TTL sans fil.

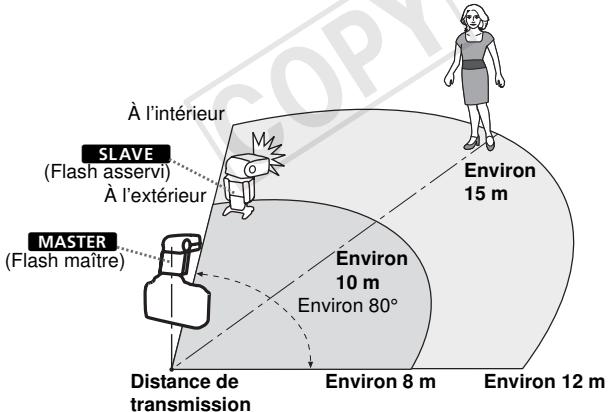

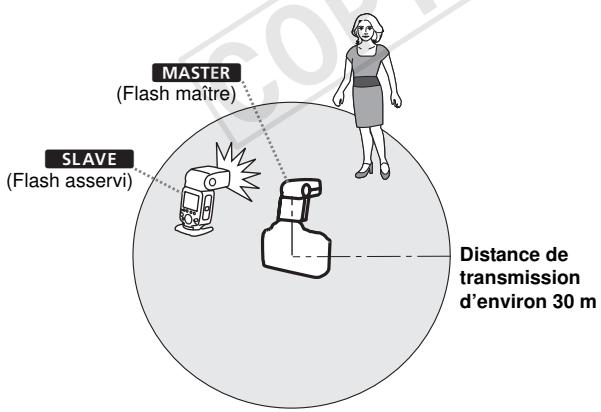

Emplacement et champ d'action

(Exemple de prise de vue avec flash sans fil)

• Prise de vue avec flash automatique en utilisant un seul flash asservi (p.57)

• Placez le flash asservi en utilisant le mini-socle fourni (p.11).
• Avant la prise de vue, effectuez un flash test (p.16) et un essai de prise de vue.
• La distance de transmission peut être plus courte selon les conditions, comme l'emplacement des flashes asservis, l'environnement ambiant et les conditions météo.

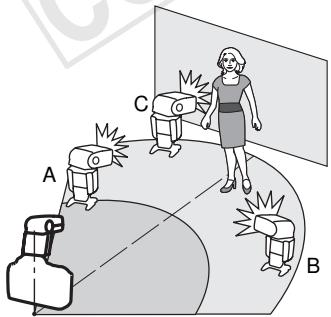

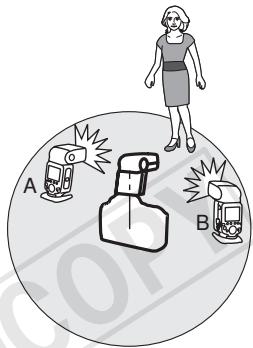

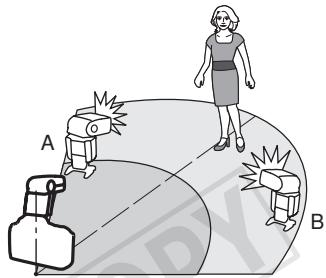

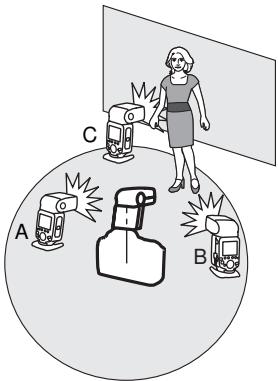

Prise de vue avec flash multiple sans fil

Vous pouvez séparer les flashs asservis en deux ou trois groupes et prendre des photos avec le flash automatique E-TTL II/E-TTL pendant que vous changez le rapport de flash (facteur). Par ailleurs, vous pouvez régler et photographier avec un mode de flash différent pour chaque groupe de flashs, et ce, jusqu'à 5 groupes.

• Prise de vue avec flash automatique et deux groupes asservis (p.61)

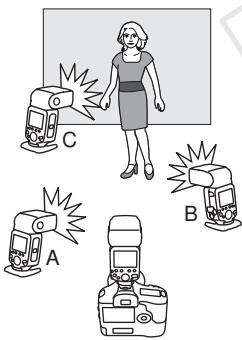

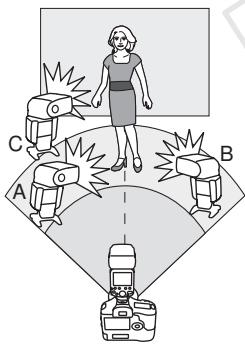

• Prise de vue avec flash automatique et trois groupes asservis (p.62)

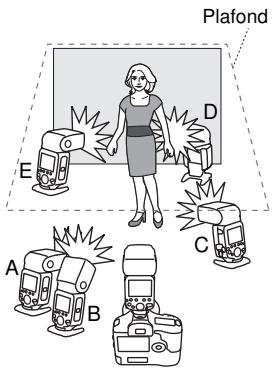

- Prise de vue avec un mode de flash différent pour chaque groupe (p.65)

Différence entre la transmission radio et la transmission optique

La prise de vue sans fil au moyen de la transmission radio présente des avantages par rapport à la prise de vue sans fil au moyen de la transmission optique, à savoir qu’elle est moins affectée par les obstacles et qu’il n’est pas nécessaire de diriger le capteur sans fil du flash asservi vers le flash maître. Les principales différences fonctionnelles sont les suivantes.

Fonction		Transmission radio	Transmission optique
Distance de transmission		Environ 30 m	Environ 15 m (À l'intérieur)
Commande du groupe de flashs		Jusqu'à 5 groupes*1 (A/B/C/D/E)	Jusqu'à 3 groupes (A/B/C)
Commande du flash asservi		Jusqu'à 15 flashes	Aucune restriction
Canal		Auto, canaux 1 à 15	Canaux 1 à 4
ID radio sans fil		0000 - 9999	-
Opérations depuis le flash asservi	Test de déclench. flash	○	-
	Fonction d'éclairage pilote du flash	○*2	-
	Déclenchement	○*3	-

1, 2 et 3 : Certaines restrictions s'appliquent selon l'appareil photo que vous utilisez. (Reportez-vous à 1 : p. 51, 65 ; 2 : p. 67 et 3 : p. 68.)

À propos des restrictions sur les fonctions selon l'appareil photo utilisé

Lorsque vous photographiez avec le flash sans fil par transmission radio, des restrictions peuvent s'appliquer au mode de flash, à la vitesse de synchronisation du flash maximum (ci-après, la « vitesse synchro du flash ») et à la fonction de synchronisation haute vitesse, selon l'appareil photo utilisé.

Appareils photo numériques EOS commercialisés à partir de 2012

Lorsque vous utilisez le flash avec un appareil photo comme l’EOS-1D X, vous pouvez photographier sans aucune restriction du mode de flash et de la vitesse synchro du flash.

• Bien que l'EOS REBEL T5/EOS 1200D ait été commercialisé à partir de 2012, les restrictions des fonctions sont les mêmes qu'avec les appareils photo numériques EOS commercialisés jusqu'en 2011. (Voir les explications suivantes pour en savoir plus.) La prise de vue avec flash sans fil par transmission radio au moyen du flash automatique E-TTL peut être effectuée avec l'EOS REBEL T5/EOS 1200D.

- Appareils photo EOS compatibles avec e-ttl et commercialisés jusqu'en 2011

Lorsque vous utilisez le flash avec les appareils photo répertoriés ci-dessous, la prise de vue sans fil par transmission radio au moyen du flash automatique E-TTL n'est pas disponible. Photographiez avec le flash manuel (p.31), le flash stroboscopique (p.33) ou la transmission sans fil optique (p.75).

Par ailleurs, lorsque vous utilisez le flash avec un appareil photo numérique EOS ou un appareil photo argentique EOS commercialisé jusqu'en 2011, les restrictions suivantes s'appliquent.

1. La vitesse synchro du flash est plus lente d'une valeur

Vérifiez la vitesse synchro du flash (X = 1/*** seconde) de votre appareil photo et photographiez avec une vitesse d'obturation allant jusqu'à un maximum d'une valeur plus lente que la vitesse de synchro du flash (Exemple : Avec X = 1/250 seconde, la prise de vue sans fil par transmission radio est possible entre 1/125 et 30 secondes.). En outre, la prise de vue synchro haute vitesse n'est pas possible. Lorsque vous régalez la vitesse d'obturation une valeur plus lente que la vitesse synchro du flash, l'icône d'avertissement < Tv> disparaît.

Réglages sans fil

Pour la prise de vue sans fil par transmission radio, réglez le flash maître et le flash asservi en procédant comme suit.

Affichez < ( )> et < >

Appuyez sur le bouton <↑> pour afficher (^↑) (transmission radio) et.

Réglage du flash asservi

Utilisez et régler le flash que vous souhaitez sélectionner comme flash asservi. Appuyez sur le bouton <Z> pour afficher (^I)^I (transmission radio) et.

Pour la prise de vue avec flash normal, appuyez sur le bouton <Z> pour effacer les réglages sans fil (flash maître/asservi).

Réglages du canal de transmission/id radio sans fil

Pour éviter les interférences avec les systèmes de flash multiple sans fil par transmission radio utilisés par d'autres photographes ou avec d'autres appareils utilisant les ondes radio (sans fil), vous pouvez modifier le canal de transmission et l'ID radio sans fil. Réglez le même canal et la même ID pour le flash maître et le flash asservi.

Lors de la mise en place de systèmes de flash multiple sans fil par transmission radio, des interférences entre les systèmes de flash peuvent avoir lieu, même si les flashes sont réglés sur des canaux différents. Réglez des ID de transmission radio différentes pour chaque canal (p.53).

-Réglage du canal de transmission/de l'id radio sans fil du flash maître et du flash asservi

Procédez comme suit pour régler les canaux de transmission et les ID radio sans fil du flash maître et du flash asservi. Réglez le même canal et la même ID pour le flash maître et le flash asservi. La procédure est la même pour le flash maître et le flash asservi.

1 Régalez l'affichage < MENU3 >.

• Appuyez sur le bouton de fonction 4 pour afficher.

Réglez un canal.

• Appuyez sur le bouton de fonction 1
• Tournez le bouton pour sélectionner « AUTO » ou un canal de 1 à 15, puis appuyez sur le bouton.

3 Réglez une ID radio sans fil.

• Appuyez sur le bouton de fonction 2 < ID >.
• Tournez < > pour sélectionner l'emplacement (chiffre) à régler et appuyez sur le bouton < >.
• Tournez < > pour sélectionner un chiffre de 0 à 9 puis appuyez sur le bouton < >. Répétez l'étape 3 pour régler un nombre à 4 chiffres.
• Appuyez sur le bouton de fonction 4 < > pour revenir à l'état prêt-à-photographier. Lorsque la transmission entre le flash maître et le flash asservi est établie, le voyant s'allume en vert.

- Balayage des canaux de transmission du flash maître à régler

Vous pouvez balayer le statut de la réception radio et régler automatiquement ou manuellement le canal de transmission du flash maître. Lorsque le canal est réglé sur « AUTO », le canal avec le signal de réception optimal est automatiquement sélectionné. Lorsque vous réglez manuellement le canal, vous pouvez régler à nouveau le canal de transmission tout en consultant les résultats du balayage.

Procedez au balayage.

• Appuyez sur le bouton de fonction 4 pour afficher.
• Appuyez sur le bouton de fonction 3. Un canal avec un bon signal de réception est rétabli.

1 Procédez au balayage.

• Appuyez sur le bouton de fonction 4 pour afficher.
• Appuyez sur le bouton de fonction 3. Le statut de la réception radio est affiché sous la forme d'un graphique.
• Une crête de canal élevée sur le graphique est synonyme d'un meilleur signal de réception radio.

Réglez un canal.

• Tournez < > pour sélectionner un canal entre 1 et 15.
• Appuyez sur le bouton < > pour régler le canal et revenir à l'état prêt-photographier.

La couleur du voyant <LINK> varie selon le statut de transmission du flash maître et du flash asservi.

Couleur	Statut	Description	Action
Vert	Allumé	Transmission OK	-
Rouge	Allumé	Non connecté	Vérifier le canal et l'ID
	Clignotant	Trop de flashes	Flashes maitres + flashes asservis = 16 flashes ou moins
		Erreur	Éteindre, puis rallumer le Speedlite

Si les canaux de transmission du flash maître et du flash asservi sont différentes, le flash asservi ne se déclenchera pas. Réglez-les tous les deux sur le même numéro ou réglez-les sur « AUTO » - Si les ID radio sans fil du flash maître et du flash asservi sont différentes, le flash asservi ne se déclenchera pas.

Marche/arrêt du déclenchement du flash maître

Vous pouvez désirer de déclencher ou non, en tant que flash sans fil, le flash maître commandant le flash asservi. Avec le déclenchement du flash maître réglé sur Marche, le flash maître est déclenché en tant que groupe de flashes A.

Réglez l'affichage < MENU2 >.

• Appuyez sur le bouton de fonction 4 pour afficher.

Réglez le déclenchement du flash maître.

• Appuyez sur le bouton de fonction 1 pour régler le déclenchement du flash maître sur Marche ou Arrêt.

Marche du déclenchement du flash maître

Arrêt du déclenchement du flash maître

Vous pouvez sauvegarder les réglages sans fil sur le flash maître et le flash asservi pour y accéder ultérieurement. Utilisez le flash maître ou le flash asservi séparation en fonction du flash sur lequel les réglages seront sauvegardés ou rappelés.

1 Appuyez sur le bouton de fonction 4.

• Sur le flash maître, appuyez sur le bouton de fonction 4 pour afficher < MENU 4 >.
• Sur le flash asservi, appuyez sur le bouton de fonction 4 pour afficher.

2 Sauvegardez ou chargez les réglages.

Appuyez sur le bouton de fonction 3.

• Appuyez sur le bouton de fonction 1 < SAVE >. Les réglages sont sauvegardés (mis en mémoire).

• Appuyez sur le bouton de fonction 2 <LOAD>. Les réglages sauvegardés sont définis.

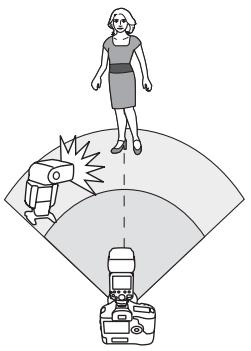

ETTL : prise de vue avec flash sans fil entièrement automatique

Cette section décrit la prise de vue élémentaire sans fil entièrement automatique lors de l'utilisation d'un 600EX-RT monté sur l'appareil photo (flash maître) et d'un 600EX-RT commandé sans fil (flash asservi).

1 Réglez le flash maître.

• Réglez le 600EX-RT monté sur l'appareil photo comme flash maître (p. 52).
• Vous pouvez également utiliser un transmetteur Speedlite ST-E3-RT (vendu séparément) comme flash maître.

Réglez le flash asservi.

• Réglez le 600EX-RT qui sera commandé sans fil comme flash asservi (p.52).
• Réglez A, B ou C comme groupe de flashes. Le flash ne se déclenchera pas s'il est réglé sur D ou E.

3 Vérifiez le canal et l'id.

Si les canaux et les ID du flash maître et du flash asservi sont différents, réglez-les sur le même numéro (p.53, 54).

4 Placez l'appareil photo et le flash.

• Placez-les dans la plage indiquée à la page 48.

5 Régler le mode de flash sur.

• Appuyez sur le bouton du flash maître et réglez le mode de flash sur.
• Le flash asservi est automatiquement réglé sur pendant la prise de vue via la commande depuis le flash maître. Pour déclencher également le flash maître, réglez le déclenchement du flash maître sur Marche (p.55).

6 Vérifiez le statut de la transmission et assurez-vous que le flash est prêt.

• Vérifiez que le voyant < LINK> est allumé en vert.
• Une fois le flash asservi prét, l'émetteur du faisceau d'assistance autopocus clignote à intervalles d'1 seconde.
• Vérifiez que l'icône du flash recyclé du flash asservi est allumée sur l'écran LCD du flash maître.
• Une fois tous les flashes rechargés, le voyant de flash recyclé du flash maître s'allume.

7 Vérifiez le fonctionnement.

• Appuyez sur le bouton de flash test du flash maître. Le flash asservi se déclenche. Si le flash asservi ne se déclenche pas, vérifie qu'il se trouve dans la portée d'utilisation.

8 Prenez la photo.

• Placez l'appareil photo et prenez la photo comme pour une prise effectuée avec un flash classique. Si une exposition normale au flash est obtenue, le voyant de confirmation d'exposition au flash s'allume pendant 3 secondes.

Si le voyant <LINK> est allumé, la transmission radio n'a pas pu être établie. Vérifiez à nouveau les canaux de transmission et les ID radio sans fil du flash maître et du flash asservi. Si vous ne parvenez pas à établir la connexion avec les mêmes réglages, éteignez puis rallumez le Speedlite.

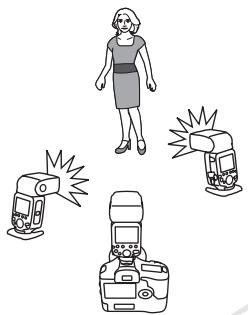

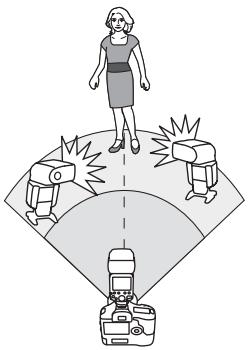

Prise de vue avec flash automatique en utilisant plusieurs flashes asservis

Lorsque vous avez besoin d’une puissance de flash supérieure ou que vous souhaitez faciliter l’éclairage, vous pouvez augmenter le nombre de flashes asservis et les déclencher comme un seul flash.

Pour ajouter des flashes asservis, procédez comme pour la « Prise de vue avec flash automatique en utilisant un seul flash asservi ». Réglez A, B ou C comme groupe de flashes. Le flash ne se déclenchera pas s'il est réglé sur D ou E.

Une fois que le nombre de flashes asservis est augmenté ou que le déclenchement du flash maître est réglé sur Marche, la commande automatique est exécutée pour déclencher tous les flashes à la même puissance et garantir que la puissance de flash totale convient à l'exposition normale.

La couverture du flash maître/asservi est automatiquement réglée sur 24 mm. Vous pouvez également régler manuellement la couverture du flash. - Vous pouvez appuyer sur le bouton de contrôle de la profondeur de champ de l'appareil photo pour déclencher la fonction d'éclairage pilote du flash (p.38). Lorsque le Speedlite est réglé en tant que flash maître, l'extinction automatique s'effectue au bout de 5 minutes. - Si la fonction d'extinction automatique du flash asservi s'active, appuyez sur le bouton de flash test du flash maître (p.16) pour allumer le flash asservi. Notez que le flash test ne peut être déclenché pendant que la programmation de mesure de l'appareil photo est activée. - Le système de flash automatique (E-TTL II/E-TTL) dépend de l'appareil photo utilisé et est automatiquement réglé. Notez que s'affiche sur l'écran LCD pour les deux systèmes. - Vous pouvez modifier le déclenchement jusqu'à l'extinction automatique du flash asservi (C. Fn-10/p.98). - Vous pouvez régler l'émission d'un bip lorsque tous les flashes asservis sont prêts (C. Fn-20/p.99). - Vous pouvez régler l'émetteur du faisceau d'assistance autofocus pour qu'il ne clignote pas lorsque la recharge du flash asservi est terminée (C. Fn-23/p.100).

Utilisation du flash sans fil entièrement automatique

La correction d'exposition au flash et les autres réglages effectués sur le flash maître seront également automatiquement régés sur le(s) flash(s) asservi(s). Il n'est pas nécessaire d'effectuer les opérations sur le flash asservi. La prise de vue avec flash sans fil avec les réglages suivants peut être effectuée de la même façon que pour la prise de vue avec flash normale.

Correction d'exposition au flash (p.22) - Bracketing d'exposition au flash (FEB / p.23) - Mémorisation d'exposition au flash (p.24)

• Synchronisation à haute vitesse (SYNC/p.25)
• Flash manuel (p.31, 64)
• Flash stroboscopique (p.33)

SYNC et s'affichent lorsque vous appuyez sur le bouton de fonction 4.

Vous pouvez utiliser plus de deux flashes maîtres (flashes maîtres + flashes asservis = 16 flashes maximum). En préparant plusieurs appareils photo sur lesquels sont montés des flashes maîtres, vous pouvez photographier en changeant d'appareils photo, mais en conservant le même éclairage (flashes asservis).

Notez que lorsque vous utilisez plus de deux flashes maîtres, la couleur du voyant < LINK> change selon l'ordre dans lequel les flashes sont allumés. Le premier flash maître (principal) est vert, et le deuxième et les suivants (secondaires) sont orange.

Si le voyant est rouge, la connexion n'a pas pu être établie. Après avoir vérifié le canal de transmission et l'ID radio sans fil, mettez chaque flash maître hors tension, puis sous tension.

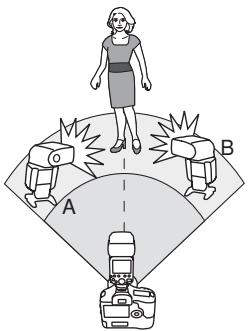

Prise de vue avec flash automatique et deux groupes asservis

Vous pouvez séparer les flashes asservis en deux groupes de flashes, A et B, et régler l'équilibre de l'éclairage (rapport de flash) pour la prise de vue. L'exposition est automatiquement contrôlée pour que la puissance de flash totale des groupes de flashes A et B entraîne une exposition normale.

1 Régalez le groupe des flashes asservis.

• Réglez les flashes asservis l'un après l'autre.
• Avec < MENU1 > affiché, appuyez sur le bouton de fonction 3 < Gr > et sélectionnez < A > ou < B >.
• Réglez un flash sur < A > et l'autre sur < B >.

• Les opérations aux étapes 2 à 4 sont réglées sur le flash maître.
• Appuyez sur le bouton de fonction 4 du flash maître pour afficher.

3 Réglez sur.

• Appuyez sur le bouton de fonction 2 et réglez sur.

4 Régler le rapport de flash.

• Appuyez sur le bouton de fonction 3 < Gr >. Appuyez sur le bouton de fonction 3 < : B2 >
• Tournez < > pour régler le rapport de flash et appuyez sur le bouton < >.
• Appuyez sur le bouton de fonction 4 <> pour revenir à l'état prêt-à-photographier.

5 Prenez la photo.

Le flash asservi se déclenche selon le rapport de flash défini.

Prise de vue avec flash automatique et trois groupes asservis

Vous pouvez ajouter le groupe de flash SC aux groupes de flashs A et B. Le groupe C s'avère pratique pour régler l'éclairage en vue d'éliminer l'ombre du sujet.

La méthode de réglage de base est la même que pour « Prise de vue avec flash automatique et deux groupes asservis »

1 Réglez le groupe de flashes c.

• Réglez le flash asservi que vous souhaitez ajouter dans le groupe de flashes < C> comme à l'étape 1 de la page précédente.

Réglez sur.

• Réglez le flash maître sur comme aux étapes 2 et 3 de la page précédente.

3 Réglez la correction d'exposition au flash comme requis.

• Appuyez sur le bouton de fonction 3, tournez < ⌀ > et sélectionnez < C >.
• Appuyez sur le bouton de fonction 3 < C >.
• Tournez < > pour régler la valeur de correction d'exposition au flash et appuyez sur le bouton < >.
• Appuyez sur le bouton de fonction 4 <> pour revenir à l'état prêt-à-photographier.

Gestion des groupes asservis

Groupe de flashes A

Si vous avez besoin d'une puissance de flash supérieure ou souhaitez obtenir un éclairage plus sophistiqué, vous pouvez augmenter le nombre de flashes asservis. Il vous suffit de régler un flash asservi supplémentaire dans le groupe de flashes (A, B ou C) dont vous souhaitez augmenter la puissance de flash. Vous pouvez augmenter le nombre de flashes asservis jusqu'à 15 flashes en tout.

Par exemple, si vous réglez un groupe de flashes avec trois flashes asservis sur < A>, les trois flashes sont traités et commandés comme un seul groupe de flashes A avec une grande puissance de flash.

Pour déclencher les trois groupes de flashes A, B et C simultanément, régalez C>. Avec le réglage, le groupe de flashes C ne se déclenche pas. - Si vous photographiez avec le groupe de flashes C tourné directement sur le sujet principal, il peut en résulter une surexposition.

• Les valeurs de rapport du flash 8:1 à 1:1 à 1:8 sont équivalentes aux valeurs 3:1 à 1:1 à 1:3 (par palier d'une demi-valeur) lorsqu'elles sont converties en nombre IL.
• Vous trouverez ci-dessous les réglages du rapport de flash.

M: prise de vue avec plusieurs flashes sans fil et puissance du flash manuel

Cette section décrit la prise de vue (avec flash multiple) sans fil en utilisant un flash manuel. Vous pouvez photographier avec un réglage de puissance de flash différent pour chaque flash asservi (groupe de flashes). Réglez tous les paramètres sur le flash maître.

2 Réglez le nombre de groupes de flashes.

• Avec affiché, appuyez sur le bouton de fonction 2 et réglez les groupes à déclencher.
• Chaque fois que vous appuyez sur le bouton, le réglage change comme suit : ALL (RATIO OFF) → A/B (RATIO A: B) → A/B/C (RATIO A: B: C).

3 Sélectionnez un groupe de flashes.

• Appuyez sur le bouton de fonction 3, tournez < > et sélectionnez le groupe pour lequel vous souhaitez régler la puissance du flash.

4 Régler la puissance du flash.

• Appuyez sur le bouton de fonction 3 <*>.
• Tournez <*> pour régler la puissance du flash et appuyez sur le bouton <*>.
• Répétez les étapes 3 et 4 pour régler la puissance du flash de tous les groupes.

5 Prenez la photo.

Chaque groupe se déclenche selon le rapport de flash défini.

Avec ALL réglé, réglez A, B ou C comme groupe de flashes pour les flashes asservis. Le flash ne se déclenchera pas s'il est réglé sur D ou E. Pour déclencher plusieurs flashes asservis avec la même puissance de flash, sélectionnez ALL à l'étape 2.

Gr: prise de vue avec un mode de flash différent pour chaque groupe

Si vous utilisez un appareil photo numérique EOS commercialisé à partir de 2012, comme l’EOS-1D X (sauf l’EOS REBEL T5/EOS 1200D), vous pouvez photographier avec un mode de flash différent pour chaque groupe de flashes, et ce, pour un maximum de 5 groupes (A/B/C/D/E).

Les modes de flash réglables sont ① flash automatique E-TTL II/E-TTL, ② flash manuel et ③ mesure auto de portée du flash externe. Lorsque le mode de flash est ① ou ③, l'exposition est contrôlée pour obtenir une exposition normale pour le sujet principal en tant que groupe simple.

Cette fonction est destinée aux utilisateurs avancés qui s'y connaissent très bien en éclairage.

La prise de vue avec flash sans fil en utilisant le mode de flash est impossible avec les appareils photo commercialisés jusqu'en 2011 ou avec l'EOS REBEL T5/EOS 1200D. La prise de vue avec un maximum de 3 groupes (A/B/C) est réglée (p.62).

Réglez le mode de flash sur.

• Appuyez sur le bouton du flash maître et réglez le mode de flash sur.

Réglez le groupe de flashes des flashes asservis.

• Réglez les flashes asservis l'un après l'autre. Avec l'affiche, appuyez sur le bouton de fonction 3 < > et sélectionnez < A> < B> < C> < D> ou < E>
• Réglez le groupe de flashes (A/B/C/D/E) pour tous les flashes asservis.

3 Réglez le mode de flash.

• Réglez le mode de flash de chaque groupe directement sur le flash maître. Avec MENU1 > affiché, appuyez sur le bouton de fonction 3 < Gr et tournez < > pour sélectionner le groupe.
• Appuyez sur le bouton de fonction 2 <*MODE> et sélectionnez le mode de flash du groupe sélectionné entre, et. Pour désactiver le déclenchement du groupe sélectionné, appuyez sur le bouton de fonction 1 pour le placer sur.
• Répétez l'étape 3 pour régler le mode de flash de tous les groupes.

4 Régler la puissance du flash ou la valeur de correction d'exposition au flash.

• Avec un groupe de flashes sélectionné, appuyez sur le bouton de fonction 3 < 12>
• Tournez < 12 > pour régler la fonction du flash correspondant au mode de flash et appuyez sur < 12 >.
• Si vous utilisez le mode, réglez la puissance du flash. Si vous utilisez le mode ou, réglez la valeur de correction d'exposition au flash comme requis. Si vous appuyez sur le bouton de fonction 2 < 12 > avec MENU1> affiché, vous pouvez régler la correction d'exposition au flash pour tous les groupes de flashes. Répétez l'étape 4 pour régler la fonction du flash de tous les groupes.
• Appuyez sur le bouton de fonction 4 < > pour revenir à l'état prêt à photographier.

5 Prenez la photo.

Chaque flash asservi se déclenche dans le mode de flash respectif réglé.

Lorsque le mode de flash du groupe de flashes est réglé sur ou, l'exposition est contrôlée pour obtenir une exposition normale pour le sujet principal en tant que groupe simple. Si vous photographiez avec plusieurs groupes de flashes tournés directement sur le sujet principal, il peut en résulter une surexposition.

Les groupes de flashes qui se déclencheront n'ont pas besoin d'être consécutifs. Par exemple, vous pouvez régler A, C, E.

Flash test et éclairage pilote du flash depuis un flash asservi

Dans la prise de vue sans fil par transmission radio, vous pouvez déclencher le flash test et l'éclairage pilote du flash depuis un 600EX-RT réglé comme flash asservi.

1 Affichez < MENU2 >.

• Appuyez sur le bouton de fonction 4 du flash asservi pour afficher. < MODEL > et < TEST > s'affichent.

Flash test

• Appuyez sur le bouton de fonction 3 < TEST > du flash asservi.

Eclairage pilote du flash (p.38)

• Appuyez sur le bouton de fonction 2 du flash asservi.

L'éclairage pilote du flash n'est pas disponible depuis un flash asservi avec les appareils photo commercialisés jusqu'en 2011 ou avec l'EOS REBEL T5/EOS 1200D. - Pour les précautions relatives à l'éclairage pilote du flash, voir page 38.

Lorsque plus de deux flashes sont réglés comme flashes maîtres, celui avec le voyant allumé en vert se déclenche.

Déclenchement à distance depuis un flash asservi

Dans la prise de vue sans fil par transmission radio, vous pouvez utiliser le déclenchement à distance (présence de vue par télécommande) depuis un 600EX-RT réglé comme flash asservi.

Lorsque vous photographiez en utilisant cette fonction, le « câble de télécommande SR-N3 » (vendu séparément) peut être nécessaire selon votre appareil photo.

Appareils photo compatibles avec le déclenchement à distance du flash asservi

Pour les appareils photo numériques EOS commercialisés à partir de 2012, comme l’EOS-1D X, le « câble de déclenchement SR-N3 » n’est pas nécessaire.

Appareils photo non compatibles avec le déclenchement à distance du flash asservi

Pour les appareils photo EOS autres que ceux indiqués ci-dessus qui sont compatibles avec le flash automatique E-TTL II/E-TTL et pourvus d'un récepteur de télécommande de type N3, le « câble de déclenchement SR-N3 » (venu séparation) est nécessaire pour le déclenchement à distance depuis un flash asservi.

Utilisez le câble comme illustré pour raccorder l'appareil photo et le 600EX-RT réglé comme flash maître.

1 Affichez < MENU2>

• Appuyez sur le bouton de fonction 4 du flash asservi pour afficher.

Prenez la photo.

• Appuyez sur le bouton de fonction 1 < REL > du flash asservi. Un signal de déclenchement est envoyé depuis le flash asservi vers le flash maître et la photo est prise.

• Branchez le câble de télécommande avec l'appareil photo et le Speedlite éteints.
• La prise de vue n'est pas possible si la mise au point avec autofocus ne peut être obtenue. Il est recommandé de faire une mise au point manuelle avant de procéder au déclenchement à distance.
• Le « câble de déclenchement SR-N3 » (vendu séparément) est destiné au récepteur de télécommande de type N3. Il ne peut pas être utilisé avec les appareils photo pourvus d’un récepteur de télécommande autre que celui de type N3.

• Le déclenchement à distance est exécuté « image par image » indépendamment du réglage du mode d'acquisition de l'appareil photo.
• En présence de plus de deux flashs maîtres, le déclenchement à distance s'exécute au moyen du flash maître avec le voyant allumé en vert.

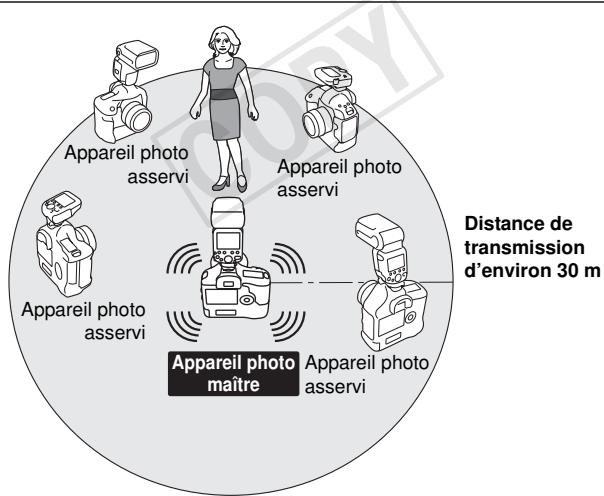

Prise de vue en liaison par transmission radio

La prise de vue en liaison est une fonction qui déclenche

automatiquement l'obturateur d'un appareil photo asservi en le reliant à un appareil photo maître. Vous pouvez prendre des photos en liaison avec un maximum de 16 flashes complémentaires à la fois des flashes maîtres et des flashes asservis. Ceci se révèle pratique si vous souhaitez photographier un sujet sous plusieurs angles à la fois.

Pour photographier avec la prise de vue en liaison, fixez un flash prenant en charge la prise de vue sans fil par transmission radio ou le transmetteur Speedlite ST-E3-RT à l'appareil photo.

Veuillez noter que si vous utilisez un appareil photo avec un récepteur de télécommande de type N3 et commercialisé jusqu'en 2011 comme « appareil photo asservi », le « câble de déclenchement SR-N3 » (vendu séparément) est nécessaire. Pour en savoir plus sur la fixation du câble, voir page 68.

Avant de procéder aux opérations de la page suivante, fixez un Speedlite ou un transmetteur sur tous les appareils photo qui seront utilisés pour la prise de vue en liaison. Pour en savoir plus sur les réglages du transmetteur, reportez-vous au mode d'emploi du transmetteur.

Réglez le flash ou le transmetteur sur la prise de vue normale.

• Appuyez sur le bouton <f> pour régler la prise de vue avec flash normale.
• Vérifiez que f (transmission radio) et < > (transmission optique) ne s'affichent pas sur l'écran LCD.

2 Sélectionnez le mode de prise de vue en liaison.

• Appuyez continuellement sur le bouton <↑z > jusqu'à ce que s'affiche sur l'écran LCD. Le « flash asservi » du mode de prise de vue en liaison est réglé.
• Appuyez à nouveau sur le bouton pour régler le « flash maître » du mode de prise de vue en liaison.

3 Réglez le canal et l'id.

• Réglez le canal en appuyant sur le bouton de fonction 2 < CH > et réglez l'ID en appuyant sur le bouton de fonction 3 < ID >. Pour en savoir plus sur le réglage, voir page 52 à 55.

5 Régler tous les speedlite.

Répétez les étapes 1 à 4 et réglez tous les Speedlite sur « flash maître » ou « flash asservi » en mode de prise de vue en liaison. - Réglez les transmetteurs utilisés dans la prise de vue en liaison de la même façon. Lorsque vous activez le bouton <Z> pour changer le réglage d'un flash de « Flash asservi » à « Flash maître », les autres Speedlite (ou transmetteurs) réglés comme « Flash maître » deviennent automatiquement « Flash asservi ».

6 Réglez les appareils photo asservis.

• Vérifiez que le voyant < LINK> du flash asservi s'allume en vert.
• Réglez tous les appareils photo asservis à une distance d'environ 30 m de l'appareil photo maître.

7 Prenez la photo.

• Vérifiez que le voyant < LINK> du flash maître est allumé en vert et prenez la photo. Les appareils photo asservis sont déclenchés en coordination avec l'appareil photo maître. Après avoir pris des photos avec la prise de vue en liaison, le voyant du flash asservi s'allume brièvement en orange.

• La prise de vue avec mise au point manuelle est recommandée pour les appareils photo asservis. Si vous ne parvenez pas à obtenir la mise au point avec l'autofocus, la prise de vue en liaison n'est pas possible avec l'appareil photo asservi correspondant.
• Il y a un bref temps d'inertie entre le déclenchement de l'appareil photo asservi et le déclenchement de l'appareil photo maître. Une prise de vue en parfaite synchronisation est impossible. Si vous déclenchez plusieurs flashes simultanément pendant la prise de vue en liaison, il se peut que l'exposition adéquate ne soit pas obtenue ou que l'exposition soit irrégulière. Lorsque [Émission éclair] dans [Réglage fonctions flash] est réglé sur [Désacté (p.44)], la prise de vue en liaison n'est pas possible. Lorsque you execute la prise de vue en liaison dans l'état visé par l'écran avec P. Fn-07 réglé sur 0 (p.102), réglez [Pdv VÉ silen.] sur le menu de l'appareil photo maître sur [Désacté]. Si [Mode 1] ou [Mode 2] est réglé, les appareils photo asservi ne se déclencheront pas.
• La distance de transmission peut être plus courte selon les conditions, comme l'emplacement des flashes asservis, l'environnement ambiant et les conditions météo.
• La fonction de prise de vue en liaison est identique à la fonction de prise de vue en liaison présente sur les émetteurs de fichier sans fil de la série WFT. Cependant, la prise de vue en liaison ne peut pas être exécutée en association avec la série WFT. Par ailleurs, le temps d'inertie du déclenchement est différent de celui de la prise de vue en liaison réalisée avec la série WFT.

• Vous pouvez utiliser cette fonction comme télécommande du flash maître pour la prise de vue en liaison sans fixer de Speedlite ou de transmetteur sur un appareil photo. Lorsque vous enfoncez le bouton de fonction 1 sur le flash maître, tous les appareils photo asservis se déclenchent.
• Pendant la prise de vue en liaison, l'extinction automatique s'effectue au bout de 5 minutes pour les appareils photo maître et asservi.
• Les Speedlite ne peuvent pas être déclenchés pendant la prise de vue en liaison (P. Fn-07/p.102).

Prise de vue avec flash sans fil : transmission optique

Ce chapitre décrit la prise de vue avec flash sans fil au moyen de la transmission optique.

Pour connaître les accessoires nécessaires à la prise de vue sans fil par transmission optique, reportez-vous à la cartographie du système (p.104).

Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode entièrement automatique ou un mode de zone d'image, les opérations de ce chapitre ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo sur P/TV/Av/M/B (mode de la Zone de création).

La prise de vue avec flash sans fil au moyen de la transmission optique est disponible avec le Speedlite 600EX-RT et le Speedlite 600EX. - Le 600EX-RT/600EX monté sur l'appareil photo est appelé flash maître tandis qu'un 600EX-RT/600EX commande sans fil est appelé flash asservi. - Vous pouvez également commander sans fil le 600EX-RT/600EX réglé comme flash asservi avec un appareil photo numérique EOS pourvu d'une fonction maître ou avec le transmetteur Speedlite ST-E2 (vendu séparément). Pour en savoir plus sur le réglage des fonctions du flash maître, reportez-vous aux instructions de l'appareil photo ou du transmetteur.

Prise de vue avec flash sans fil par transmission optique

L'utilisation d'un Speedlite Canon (flash maître/asservi) pour une fonction de prise de vue avec flash sans fil par transmission optique rend la prise de vue avec un éclairage par flash multiple sans fil avancé aussi facile qu'avec un flash normal automatique E-TTL II/E-TTL.

Le système est conçu pour que les réglages du 600EX-RT/600EX monté sur l'appareil photo (flash maître) se reflètent automatiquement sur le Speedlite commande sans fil (flash asservi). Vous n'avez donc pas besoin d'effectuer les opérations sur le flash asservi pendant la prise de vue.

Les préparatifs de base pour la prise de vue sont indiqués ci-dessous. Il vous suffit alors de régler le flash maître sur pour photographier avec le flash automatique E-TTL II/E-TTL sans fil.

Emplacement et champ d'action

(Exemple de prise de vue avec flash sans fil)

• Prise de vue avec flash automatique en utilisant un seul flash asservi (p.81)

• Placez le flash asservi en utilisant le mini-socle fourni (p.11). Utilisez la fonction de flash indirect horizontal (p.27) et dirigez le capteur du flash asservi en direction du flash maître. Lorsque vous photographiez à l'intérieur, étant donné que le signal de transmission est réfléchi sur les murs, le fonctionnement est possible même avec un positionnement légèrement imprécis.

Prise de vue avec flash multiple sans fil

Vous pouvez séparer les flashes asservis en deux ou trois groupes et prendre des photos avec le flash automatique E-TTL II/E-TTL pendant que vous changez le rapport de flash (facteur).

• Prise de vue avec flash automatique et deux groupes asservis (p.85)

• Prise de vue avec flash automatique et trois groupes asservis (p.86)

• Avant la prise de vue, effectuez un flash test (p.16) et un essai de prise de vue.
• Pour éviter de générer la transmission, ne placez pas d'obstacles entre le flash maître et les flashes asservis.

Réglages sans fil

Pour la prise de vue sans fil par transmission optique, réglez le flash maître et le flash asservi en procédant comme suit.

Affichez < > et < master>

• Appuyez sur le bouton pour afficher (transmission optique).

Réglage du flash asservi

Utilisez et régler le flash que vous souhaitez sélectionner comme flash asservi. - Appuyez sur le bouton < Z> pour afficher <> (transmission optique) et < SLAVE>.

Pour la prise de vue avec flash normal, appuyez sur le bouton < Z> pour effacer les réglages sans fil (flash maître/asservi).

Réglage du canal de transmission

Pour éviter les interférences avec les systèmes sans fil de transmission optique utilisés par d'autres photographes, vous pouvez changer de canal de transmission. Réglez le même canal pour le flash maître et le flash asservi.

1 Appuyez sur le bouton de fonction 4.

Pour régler le flash maître, appuyez sur le bouton de fonction 4 pour afficher. Pour régler le flash asservi, appuyez sur le bouton de fonction 4 pour afficher.

Réglez un canal.

• Appuyez sur le bouton de fonction 1 < CH >.
• Tournez < CH > pour sélectionner un chiffre de 1 à 4 puis appuyez sur le bouton < CH >.

Si les canaux de transmission du flash maître et du flash esclave sont différents, le flash esclave ne se déclenchera pas. Réglez-les sur le même numéro.

Marche/arrêt du déclenchement du flash maître

Vous pouvez désirer de déclencher ou non, en tant que flash sans fil, le flash maître commandant le flash asservi. Avec le déclenchement du flash maître réglé sur Marche, le flash maître est déclenché en tant que flash asservi du groupe de flashes A.

1 Réglez l'affichage < MENU2>

• Appuyez sur le bouton de fonction 4 pour afficher.

Réglez le déclenchement du flash maître.

• Appuyez sur le bouton de fonction <Pour régler le déclenchement du flash maître sur Marche ou Arrêt.

Marche du déclenchement du flash maître

Arrêt du déclenchement du flash maître

Même avec le déclenchement du flash maître réglé sur Arrêt, le déclenchement du flash pour contrôler le flash asservi (transmission optique) a lieu. Par conséquent, selon les conditions de prise de vue, il se peut que le flash déclenché pour commander le flash asservi soit capturé sur l'image.

Vous pouvez sauvegarder les réglages sans fil sur le flash maître et le flash asservi pour y accéder ultérieurement. Utilisez le flash maître ou le flash asservi dont vous souhaitez sauvegarder ou rappeler les réglages.

1 Appuyez sur le bouton de fonction 4.

• Sur le flash maître, appuyez sur le bouton de fonction 4 pour afficher < MENU 3 >.
• Sur le flash asservi, appuyez sur le bouton de fonction 4 pour afficher.

2 Sauvegardez ou chargez les réglages.

• Appuyez sur le bouton de fonction 3.

• Appuyez sur le bouton de fonction 1 < SAVE >. Les réglages sont sauvegardés (mis en mémoire).

• Appuyez sur le bouton de fonction 2. Les réglages sauvegardés sont définis.

ETTL : prise de vue avec flash sans fil entièrement automatique

Cette section décrit la prise de vue élémentaire sans fil entièrement automatique lors de l'utilisation d'un 600EX-RT/600EX monté sur l'appareil photo (flash maître) et d'un 600EX-RT/600EX commandé sans fil (flash asservi).

1 Régler le flash maître.

• Réglez le 600EX-RT/600EX monté sur l'appareil photo comme flash maître (p. 78).
• Vous pouvez également utiliser un appareil photo pourvu d'une fonction maître ou un transmetteur Speedlite ST-E2 (vendu séparément) comme flash maître.

Réglez le flash asservi.

• Réglez le 600EX-RT/600EX qui sera commandé sans fil comme flash asservi (p. 78).
• Vous pouvez également utiliser les Speedlite EX pourvus d'une fonction asservie. A, B ou C peuvent être réglés comme groupe de flashes.

3 Vérifiez le canal de transmission.

Si les canaux du flash maître et du flash asservi sont différents, réglez-les sur le même numéro (p.78).

4 Placez l'appareil photo et le flash.

• Placez-les dans la plage indiquée à la page 76.

5 Réglez le mode de flash sur.

• Appuyez sur le bouton du flash maître et réglez le mode de flash sur.
• Le flash asservi est automatiquement réglé sur pendant la prise de vue via la commande depuis le flash maître. Pour déclencher également le flash maître, réglez le déclenchement du flash maître sur Marche (p.79).

6 Vérifiez que le flash est prêt.

• Vérifiez que le voyant de flash recyclé du flash maître est allumé.
• Une fois le flash asservi prêt, la zone de déclenchement du faisceau d'assistance autofocus clignote à intervalles de 1 seconde.

7 Vérifiez le fonctionnement.

• Appuyez sur le bouton de flash test du flash maître. Le flash asservi se déclenche. Si le flash asservi ne se déclenche pas, vérifie qu'il se trouve dans la portée d'utilisation.

8 Prenez la photo.

• Placez l'appareil photo et prenez la photo comme pour une prise de vue avec flash normal. Si une exposition normale au flash est obtenue, le voyant de confirmation d'exposition au flash s'allume pendant 3 secondes.

Prise de vue avec flash automatique en utilisant plusieurs flashes asservis

Lorsque vous avez besoin d'une puissance de flash supérieure ou que vous souhaitez faciliter l'éclairage, vous pouvez augmenter le nombre de flashes asservis et les déclencher comme un seul flash.

Pour ajouter des flashes asservis, procédez comme pour la « Prise de vue avec flash automatique en utilisant un seul flash asservi ». N'importe quel groupe de flashes (A/B/C) peut être réglé.

Une fois que le nombre de flashes asservis est augmenté ou que le déclenchement du flash maître est réglé sur Marche, la commande automatique est exécutée pour déclencher tous les flashes à la même puissance et garantir que la puissance de flash totale convient à l'exposition normale.

En présence d'une lampe fluorescente ou d'un moniteur d'ordinateur à proximité d'un flash asservi, cette source lumineuse peut être à l'origine d'un dysfonctionnement du flash asservi, provoquant son déclenchement inopiné.

• La couverture du flash maître/asservi est automatiquement réglée sur 24 mm. Vous pouvez également régler manuellement la couverture du flash.
• Vous pouvez appuyer sur le bouton de contrôle de la profondeur de champ de l'appareil photo pour déclencher la fonction d'éclairage pilote du flash (p. 38).
• Si la fonction d'extinction automatique du flash asservi s'active, appuyez sur le bouton de flash test du flash maître pour allumer le flash asservi. Notez que le flash test ne peut pas être déclenché pendant que la programmation de mesure de l'appareil photo est activée.
• Le système de flash automatique (E-TTL II/E-TTL) dépend de l'appareil photo utilisé et est automatiquement réglé. Notez que s'affiche sur l'écran LCD pour les deux systèmes.
• Vous pouvez modifier le délai jusqu'à l'extinction automatique du flash asservi (C. Fn-10/p.98).
• Vous pouvez régler l'émetteur du faisceau d'assistance autofocus pour qu'il ne clignote pas lorsque la recharge du flash asservi est terminée (C. Fn-23/p.100).

Utilisation du flash sans fil entièrement automatique

La correction d'exposition au flash et les autres règles effectuées sur le flash maître seront également automatiquement régées sur le(s) flash(s) asservi(s). Il n'est pas nécessaire d'effectuer les opérations sur le flash asservi. La prise de vue avec flash sans fil avec les règles suivantes peut être effectuée de la même façon que pour la prise de vue avec flash normale.

Correction d'exposition au flash (12 / p.22) - Bracketing d'exposition au flash (FEB / p.23) - Mémorisation d'exposition au flash (p.24)

• Synchronisation à haute vitesse (SYNC/p.25)
• Flash manuel (p.31, 88, 89)
• Flash stroboscopique (p.33, 89)

La fréquence du flash pour le flash stroboscopique pendant la prise de vue sans fil par transmission optique peut être réglée entre 1 et 199Hz (les réglages de 250 à 500Hz ne sont pas disponibles).

et s'affichent lorsque vous appuyez sur le bouton de fonction 4.

Vous pouvez utiliser plus de deux flashes maîtres. En préparant plusieurs appareils photo sur lesquels sont montés des flashes maîtres, vous pouvez photographier en changeant d'appareils photo, mais en conservant le même éclairage (flashes asservis).

Prise de vue avec flash automatique et deux groupes asservis

Vous pouvez séparer les flashes asservis en deux groupes de flashes, A et B, et régler l'équilibre de l'éclairage (rapport de flash) pour la prise de vue.

L'exposition est automatiquement contrôlée pour que la puissance de flash totale des groupes de flashes A et B entraîne une exposition normale.

1 Régalez le groupe des flashes asservis.

Utilisez et régalez les flashes asservis l'un après l'autre. - Avec < MENU1 > affiché, appuyez sur le bouton de fonction 3 < Gr > et sélectionnez < A > ou < B >. - Réglez un flash sur < A> et l'autre sur < B>.

Régalez l'affichage.

• Les opérations aux étapes 2 à 4 sont réglées sur le flash maître.
• Appuyez sur le bouton de fonction 4 du flash maître pour afficher.

3 Réglez sur.

• Appuyez sur le bouton de fonction 2 et réglez sur.

4 Régler le rapport de flash.

• Appuyez sur le bouton de fonction 3 < Gr >. Appuyez sur le bouton de fonction 3 < : B2 >
• Tournez < > pour régler le rapport de flash et appuyez sur le bouton < >.
• Appuyez sur le bouton de fonction 4 <> pour revenir à l'état prêt-à-photographier.

5 Prenez la photo.

Le flash asservi se déclenche selon le rapport de flash défini.

Prise de vue avec flash automatique et trois groupes asservis

Vous sous-pouvez ajouter le groupe de flash sc aux groupes de flashes a et b. Le groupe c s'avère pratique pour un éclairage éliminant l'ombre d'un sujet. La méthode de réglage de base est la même que pour « Prise de vue avec flash automatique et deux groupes asservis ».

1 Réglez le flash asservi c.

• Réglez le flash asservi que vous souhaitez ajouter dans le groupe de flashes < C> comme à l'étape 1 de la page précédente.

Réglez sur.

• Réglez le flash maître sur comme aux étapes 2 et 3 de la page précédente.

3 Régler la correction d'exposition au flash comme requis.

• Appuyez sur le bouton de fonction 3 < >, tournez < > et sélectionnez < >.
• Appuyez sur le bouton de fonction 3 < C >.
• Tournez < > pour régler la valeur de correction d'exposition au flash et appuyez sur le bouton < >.
• Appuyez sur le bouton de fonction 4 <> pour revenir à l'état prêt à photographier.

Gestion des groupes asservis

Groupe de flashes A

Si vous avez besoin d'une puissance de flash supérieure ou souhaitez Broker un éclairage plus sophistiqué, vous pouvez augmenter le nombre de flashes asservis. Il vous suffit de régler un flash asservi supplémentaire dans le groupe de flashes (A, B ou C) dont vous souhaitez augmenter la puissance de flash. Il n'y a pas de restriction quant au nombre de flashes.

Par exemple, si vous regléz un groupe de flashes avec trois flashes asservis sur A, les trois flashes sont traités et commandés comme un seul groupe de flashes A avec une grande puissance de flash.

Pour déclencher les trois groupes de flashes A, B et C simultanément, régalez C>. Avec le réglage, le groupe de flashes C ne se déclenche pas. - Si vous photographiez avec le groupe de flashes C tourné directement sur le sujet principal, il peut en résulter une surexposition. - Avec certains appareils photo argentiques EOS prenant en charge le flash automatique E-TTL, il est impossible de prendre des photos sans fil avec plusieurs flashes avec un réglage de rapport de flash.

• Les valeurs de rapport du flash 8:1 à 1:1 à 1:8 sont équivalentes aux valeurs 3:1 à 1:1 à 1:3 (par palier d'une demi-valeur) lorsqu'elles sont converties en nombre IL.
• Vous trouverez ci-dessous les réglages du rapport de flash.

M: prise de vue avec plusieurs flashes sans fil et puissance du flash manuel

Cette section décrit la prise de vue (avec flash multiple) sans fil en utilisant un flash manuel. Vous pouvez photographier avec un réglage de puissance de flash différent pour chaque flash asservi (groupe de flashes). Réglez tous les paramètres sur le flash maître.

Réglez le nombre de groupes de flashes.

Avec MENU1 affiché, appuyez sur le bouton de fonction 2 < > et régalez les groupes à déclencher. - Chaque fois que vous appuyez sur le bouton, le réglage change comme suit : ALL (RATIO OFF) A/B (RATIO A: B) A/B/C (RATIO A: B: C).

3 Sélectionnez un groupe de flashes.

• Appuyez sur le bouton de fonction 3, tournez < > et sélectionnez le groupe pour lequel vous souhaitez régler la puissance du flash.

4 Réglez la puissance du flash.

• Appuyez sur le bouton de fonction 3 < © >.
• Tournez < *? > pour régler la puissance du flash et appuyez sur le bouton < *? >.
• Répétez les étapes 3 et 4 pour régler la puissance du flash de tous les groupes.

5 Prenez la photo.

Chaque groupe se déclenche selon le rapport de flash défini.

• Avec ALL réglé, réglez A, B ou C comme groupe de flashs pour les flashes asservis. Pour déclencher plusieurs flashes asservis avec la même puissance de flash, sélectionnez ALL à l'étape 2.

Réglage du flash manuel/flash stroboscopique sur un flash asservi

Voulez utiliser directement le flash asservi pour régler manuellement le flash manuel ou le flash stroboscopique. Cette fonction s'appelle flash asservi individuel. Elle est pratique lorsque, par exemple, vous utilisez le transmetteur Speedlite ST-E2 (vendu séparément) pour déclencher le flash manuel ou stroboscopique sans fil.

Réglez le flash asservi individuel.

• Appuyez continuellement sur le bouton sur le flash asservi jusqu'à ce que < INDIVIDUAL SLAVE > s'affiche.

Flash manuel

Le mode de flash est réglé sur M - Réglez la puissance du flash manuel (p.31).

Flash stroboscopique

• Appuyez sur le bouton et sélectionnez.
• Réglez les paramètres du flash stroboscopique (p.33).
• Appuyez à nouveau sur le bouton pour revenir au statut asservi normal.

La fréquence du flash pour le flash stroboscopique pendant la prise de vue sans fil par transmission optique peut être réglée dans une plage comprise entre 1 Hz et 199 Hz (les réglages entre 250 Hz et 500 Hz ne sont pas disponibles).

Un flash asservi réglé comme flash asservi individuel ne reflète pas le mode de flash du flash maître. Il se déclenche dans le mode de flash réglé sur le flash asservi individuel.

Personnalisation du speedlite

Ce chapitre explique comment personnaliser le Speedlite avec les fonctions personnalisées (C. Fn) et les fonctions personnelles (P. Fn).

Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode entièrement automatique ou un mode de zone d'image, les opérations de ce chapitre ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo sur P/Tv/Av/M/B (mode de la Zone de création).

C. fn/p. fn: réglage des fonctions personnalisées et personnelles

Vous pouvez personnaliser les fonctions du Speedlite selon vos préférences en matière de prise de vue avec les fonctions personnalisées et les fonctions personnelles. Notez que les fonctions personnelles sont des fonctions personnalisables propres au 600EX-RT/600EX.

1 Affichez l'écran fonctions personnalisées.

• Appuyez continuellement sur le bouton de fonction 1 jusqu'à ce que l'écran s'affiche. L'écran Fonctions personnalisées s'affiche.

Sélectionnez un élément à régler.

• Tournez < �> pour sélectionner un élément (numéro) à régler.

Changez le réglage.

• Appuyez sur le bouton < >. Le réglage est affiché.
• Tournez < > pour sélectionner le réglage souhaité et appuyez sur le bouton < >.
• Appuyez sur le bouton de fonction 4 <> pour revenir à l'état prêt à photographier.

1 Affichez l'écran fonctions personnelles.

• Approuvez l'étape 1 de la procédure Fonctions personalisées, appuyez sur le bouton de fonction 1 < PFn >. L'écran Fonctions personnelles s'affiche.

Réglez la fonction.

• Réglez la fonction personnelle en procédant comme aux étapes 2 et 3 pour la fonction personnalisée.

Liste des fonctions personnalisées

Numéro	Fonction		Page
C.Fn-00	L L L m/ft	Affichage indicateur distance	p.95
C.Fn-01	R*	Coupure alimentation automatique
C.Fn-02	MODELING	Fonction lampe pilote
C.Fn-03	AUTO CANCEL	Annulation automatique bracketing d'exposition au flash	p.96
C.Fn-04	R	Séquence bracketing automatique du flash
C.Fn-05	MODE	Mode mesure flash
C.Fn-06	QUICK	Flash rapide prise de vue en continu	p.97
C.Fn-07	TEST	Test de portée en flash automatique
C.Fn-08	AF	Faisceau d'assistance autofocus
C.Fn-09	D	Zoom automatique pour format capteur	p.98
C.Fn-10	R*	Minuterie coupure automatique esclave
C.Fn-11	R'→R	Annulation coupure automatique esclave
C.Fn-12	R	Recyclage flash par alimentation externe	p.99
C.Fn-13	R2	Réglage mesure exposition au flash
C.Fn-20	d	Signal sonore
C.Fn-21	R/=R/	Gestion de la lumière	p.100
C.Fn-22	R	Rétroéclairage panneau LCD
C.Fn-23	R4	Vérification piles du flash assvi

Liste des fonctions personnelles

Nombre	Fonction		Page
P.Fn-01	O	Contraste affichage écran LCD	p.101
P.Fn-02	R	Couleur de l'éclairage de l'écran LCD : prise de vue normale
P.Fn-03	R	Couleur de l'éclairage de l'écran LCD : flash maître
P.Fn-04	R	Couleur de l'éclairage de l'écran LCD : flash assvi
P.Fn-05	R	Détection auto du filtré de couleur	p.102
P.Fn-06	R	Séquence basculement bouton sans fil
P.Fn-07	LINKEDSHOT	Déclenchement du flash pendant la prise de vue en liaison

Effacement de toutes les fonctions personnalisées/personnelles

Si vous enfoncez le bouton de fonction 2 < CLEAR > puis le bouton de fonction 1 < OK > sur l'écran de fonctions personalisées, les Fonctions personalisées définies sont effacées. De même, lorsque des opérations similaires sont exécutées sur l'écran de fonctions personnelles, les fonctions personnelles régles sont effacées.

C. Fn-00 n'est pas effacé même lorsque toutes les fonctions personnalisées sont effacées. P. Fn-06 et 07 ne s'affichent pas sur le Speedlite 600EX. Lorsque vous réglez les fonctions personnalisées du Speedlite depuis l'écran de menu de l'appareil photo et que C. Fn-20 à 23 ne s'affichent pas, réglez en suivant les instructions à la page 92.

Vous pouvez régler et réinitialiser toutes les fonctions personnalisées du Speedlite depuis l'écran de menu de l'appareil photo (p.46).

C. fn-00: m/ft (affiche indicateur distance)

Vous pouvez sélectionner l'affichage de l'indicateur de distance pour l'écran LCD en mètres ou pieds.

0: m (Mètres (m))

1: ft (Pieds (ft))

Lorsque la distance de flash effectif dépasse 18 m, l'extrémité droite de la portée effective du flash sur l'écran LCD devient <>.

C. fn-01: r²' (coupure alimentation automatique)

Si vous n'utilisez pas le Speedlite pendant 90 secondes environ, il se met automatiquement pour économiser l'énergie. Vous pouvez désactiver cette fonction.

0: ON (Activée)

1: OFF (Désactivée)

Si la température de la tête de flash augmente en raison d’un déclenchement consécutif du flash, il se peut que l’extinction automatique prenne plus de temps à s’activer.

0: (Activée (par touche PDC))

Appuyez sur le bouton de contrôle de la profondeur de champ de l'appareil photo pour déclencher la fonction d'éclairage pilote du flash.

(Activée (touche test flash))

Appuyez sur le bouton de flash test du Speedlite pour déclencher la fonction d'éclairage pilote du flash.

2: 14 (Activée (par les 2 touches))

Appuyez sur le bouton de contrôle de la profondeur de champ de l'appareil photo ou sur le bouton de flash test du Speedlite pour déclencher la fonction d'éclairage pilote du flash.

3: OFF (Désactivée)

Désactive la fonction d'éclairage pilote du flash.

Lorsque la programmation 4/6/8/10/16 sur l'appareil photo est activée, la fonction d'éclairage pilote du flash avec le bouton de flash test n'est pas disponible.

C. Fn-03: AUTO CANCEL (Annulation automatique bracketing d'exposition au flash)

Vous pouvez régler ou non l'annulation automatique du bracketing d'exposition au flash après avoir pris trois photos avec cette fonction.

0: ON (Activée) 1: OFF (Désactivée)

C. fn-04: (séquence bracketing automatique du flash)

Vous pouvez modifier l'ordre de la séquence du bracketing d'exposition au flash : 0 : exposition normale, - : sous-exposition (plus sombre) et + : surexposition (plus clair).

0:0→-→+ 1:-→0→+

C. fn-05: mode (mode mesure flash)

Vous pouvez modifier le mode de mesure automatique de portée du flash pour la prise de vue avec flash.

0: E-TTL II 1: TTL 2: Ext. A (Mesure externe : automatique) 3: Ext. M (Mesure externe : manuelle)

Si vous utilisez un appareil photo numérique EOS ou l'EOS REBEL T2/EOS 300X, ne réglez pas sur 1. Selon le modèle, la mesure de portée du flash peut ne pas être correctement commandée; par exemple, il se peut que le flash ne se déclenche pas ou qu'il se déclenche toujours à pleine puissance. Par ailleurs, la prise de vue avec flash sans fil ne pourrait plus être exécutée.

1 correspond au réglage pour les appareils photo argentiques EOS de type B. - Si vous utilisez un appareil photo de type B, vous ne pourrez pas prendre de photos avec flash automatique E-TTL II/E-TTL même si 0 est sélectionné.

C. fn-06: QUICK (flash rapide prise de vue en continu)

Vous pouvez régler ou non le déclenchement du flash pendant la prise de vue en rafale alors que le voyant de flash recyclé s'allume en vert (avant que le flash soit complètement chargé).

0: OFF (Désactivé)

1: ON (Activé)

Si le Flash rapide est déclenché pendant la prise de vue en rafale, une sous-exposition est possible étant donné que la portée effective du flash diminue. Le réglage 1 est recommandé uniquement lorsque vous souhaitez diminuer la portée effective du flash pendant la prise de vue à courte distance.

C. fn-07: TEST (TEST de portée en flash automatique)

Voulez modifier la puissance du flash lors du déclenchement du flash test en mode flash automatique E-TTL II/E-TTL/TTL.

0:1/32 (1/32)

1: 1/1 (Pleine puissance)

C. fn-08: AF (faisceau d'assistance autofocus)

0: ON (Activée)

1: OFF (Désactivée)

Le faisceau d'assistance autofocus n'est pas émis depuis le Speedlite.

C. fn-09: (zoom automatique pour format capteur)

Lorsque la couverture du flash est réglée sur « Automatique », elle est automatiquement ajustée pour correspondre à la taille du capteur d'image de l'appareil photo numérique EOS utilisé. Lorsque le Speedlite est monté sur un appareil photo compatible, s'affiche sur l'écran LCD.

1: OFF (désactivée)

La couverture du flash n'est pas automatiquement ajustée pour correspondre à la taille du capteur d'image.

C. fn-10: (minuterie coupure automatique esclave)

Vous pouvez modifier le délai jusqu'à l’extinction automatique du flash asservi. Veuillez noter que lorsque l’extinction automatique du flash asservi s’effectue, < > s’affiche sur l’écran LCD. Réglez cette fonction sur chaque flash asservi.

C. fn-11: (annulation coupure automatique esclave)

Lorsque vous appuyez sur le bouton de flash test du flash maître, vous pouvez mettre sous tension les flashes asservis dans le statut d’extinction automatique. Vous pourrez changer l’heure au bout de laquelle les flashes asservis dans le statut d’extinction automatique acceptent cette fonction.

0: 8h (Sous 8 heures) 1: 1h (Sous 1 heure)

C. fn-12: (recyclage flash par alimentation externe)

Se charge en parallèle en utilisant à la fois l'alimentation interne et l'alimentation externe.

1: (Alimentation externe uniquement)

L'alimentation interne est nécessaire pour commander le Speedlite. En utilisant uniquement l'alimentation externe pour la recharge, vous pouvez minimiser l'épuissement de l'alimentation interne.

C. fn-13: (réglement mesure exposition au flash)

Vous pouvez exécuter la correction d'exposition au flash en tournant directement < >, sans appuyer sur le bouton < >.

C. fn-20: (signal sonore)

Vous pouvez régler l'émission d'un bip lorsque le Speedlite est complètement chargé ou lorsqu'un flash asservi est complètement chargé pendant la prise de vue sans fil avec flash par transmission radio.

Veuillez noter que lorsque 1 est sélectionné, un bip est émis pour vous avertir lorsque la restriction de déclenchement du flash est activée en raison de la hausse de la température de la tête de flash.

C. fn-21: = (gestion de la lumière)

Vous pouvez changer la distribution de la lumière (couverture du flash) du Speedlite en connexion avec l'angle de champ photographié lorsque la couverture du flash est réglée sur « Automatique (A) »

La couverture de flash optimale pour l'angle de champ photographié est automatiquement réglée.

1: Priorité au nombre-guide

Même si le contour de l'image est légèrement plus nombre qu'avec le réglage 0, ici se révèle pratique pour donner priorité à la puissance du flash (GN). La couverture du flash est automatiquement réglée sur un angle de champ légèrement plus réduit, mais ayant une focale plus grande que l'angle de champ actuellement photographié. L'icône du flash sur l'écran LCD devient < >.

2: (Couverture uniforme)

Même si la distance de prise de vue est légèrement plus courte qu'avec le réglage 0, ici se révèle pratique pour réduire l'effet de la lumière sur le contour de l'image. La couverture du flash est automatiquement réglée sur un angle de champ légèrement plus ample que l'angle de champ actuellement photographié. L'icône du flash sur l'écran LCD devient </2>.

C. fn-22: (retroéclairage panneau LCD)

L'écran LCD s'allume lors de l'utilisation des boutons ou des molettes. Vous pouvez modifier ce réglage d'éclairage.

0: 12sec (Allumé 12 sec.)

1: OFF (Rétroéclairage désactivé) 2: ON (Rétroéclairage toujours activé)

C. fn-23: (vérification piles du flash asservi)

Lorsque le flash asservi est complètement chargé pendant la prise de vue avec flash sans fil, l'émetteur du faisceau d'assistance autofocus du flash asservi clignote. Vous pouvez désactiver cette opération. Réglez cette fonction sur chaque flash asservi.

P. fn-01: (contraste affichage écran LCD)

Vous pouvez ajuster le contraste de l'écran LCD selon 5 niveaux.

P. fn-02: (couleur de l'éclairage de l'écran LCD: prise de vue normale)

Vous pouvez sélectionner la couleur de l’éclairage de l’écran LCD pendant la prise de vue normale (flash monté sur appareil photo).

0: GREEN (Vert)

1: ORANGE (Orange)

P. fn-03: (couleur de l'éclairage de l'écran LCD : flash maître)

Pendant la prise de vue avec flash sans fil au moyen de la transmission radio ou optique ou pendant la prise de vue en liaison : Vous pouvez sélectionner la couleur de l'éclairage de l'écran LCD à utiliser lorsque le Speedlite est réglé comme flash maître.

0: GREEN (Vert)

1: ORANGE (Orange)

P. fn-04: (couleur de l'éclairage de l'écran LCD : flash asservi)

Pendant la prise de vue avec flash sans fil au moyen de la transmission radio ou optique ou pendant la prise de vue en liaison : Vous pouvez sélectionner la couleur de l'éclairage de l'écran LCD à utiliser lorsque le Speedlite est réglé comme flash asservi.

0: ORANGE (Orange)

1: GREEN (Vert)

P. fn-05: (détection auto du filtre de couleur)

Réglez cette option lorsque vous utilisez les filtres couleur fournis. Ils sont automatiquement détectés.

1: OFF (désactiver)

Réglez cette option lorsque vous utilisez des filtres en vente dans le commerce. Le filtré couleur n'est pas automatiquement détecté.

P. fn-06: (sequence basculement bouton sans fil)

Vous pouvez modifier les réglages sélectionnables lorsque vous enfoncez le bouton sans fil. P. Fn-06 ne s'affiche pas sur le Speedlite 600EX.

Le réglage change dans l'ordre : prise de vue normale Transmission radio : flash maître transmission radio : flash asservi Transmission optique : flash maître → transmission optique : flash asservi.

Le réglage change dans l'ordre : prise de vue normale Transmission radio : flash maître transmission radio : flash asservi.

2: OFF ↔ normale ↔ optique)

Le réglage change dans l'ordre : prise de vue normale transmission optique : flash maître transmission optique : flash asservi.

P. fn-07: linkedshot (déclenchement du flash pendant la prise de vue en liaison)

Lorsque vous prenez des photos avec la fonction de prise de vue en liaison (p. 70), vous pouvez régler le déclenchement, ou non, du flash monté sur l'appareil photo. Réglez cette option pour chaque flash que vous utiliserez dans la prise de vue en liaison. P. Fn-07 ne s'affiche pas sur le Speedlite 600EX.

0: OFF (désactivé)

Le flash ne se déclenche pas pendant la prise de vue en liaison.

1: On (activé)

Le flash se déclenche pendant la prise de vue en liaison.

Si vous déclenchez plusieurs flashes simultanément pendant la prise de vue en liaison, il se peut que l'exposition adequate ne soit pas obtenue ou que l'exposition soit irrégulière.

Références

Ce chapitre comprend une cartographie du système, une foire aux questions (FAQ) et une description sur l'utilisation du Speedlite avec un appareil photo de type B.

Transmission radio

Speedlite/Transmetteur avec fonction malté

Speedlite avec fonction asservie

-Transmission optique

Appareil photo/Speedlite/Transmetteur avec fonction maître

Speedlite avec fonction asservie

① ②

① Speedlite 600EX-RT ② Speedlite 600EX (Impossible à utiliser avec 15) ③ Mini-socle (fourni avec le 600EX-RT/600EX) Support de filtre couleur SCH-E1 (fourni avec le 600EX-RT/600EX)

⑤ Ensemble de filtres couleur SCF-E1 (fournis avec le 600EX-RT/600EX) ⑥ Transmetteur Speedlite ST-E3-RT

Transmetteur dédié pour la commande sans fil par transmission radio du Speedlite réglé comme flash asservi.

7 Transmetteur Speedlite ST-E2

Transmetteur dédié pour la commande sans fil par transmission optique des Speedlite réglés comme flashes asservis.

Appareil photo EOS avec fonction de flash maître sans fil

Vous pouvez régler comme flash maître un appareil photo numérique EOS pourvu de la fonction maître sans fil par transmission optique en utilisant le flash intégré.

Macro Ring Lite MR-14EX II / Macro Twin Lite MT-24EX

Flash pour la macrophotographie.

Speedlite avec fonction asservie sans fil par transmission optique 580EX II, 580EX, 550EX, 430EX II, 430EX, 420EX, 320EX, 270EX II • Adaptateur TTL externe OC-E3

Permet de raccorder le 600EX-RT/600EX à l'appareil photo à une distance allant jusqu'à 60 cm.

Alimentation compacte CP-E4

Une source d'alimentation externe légère de petite dimension offrant une grande portabilité. Avec une étanchéité à l'eau et à la poussière équivalente au 600EX-RT/600EX.

^14 Barrette Flash Speedlite SB-E2 ^15 Câble de déclenchement SR-N3

Si vous raccordez le 600EX-RT avec ce câble à un appareil photo EOS compatible avec le flash automatique E-TTL II/E-TTL, pourvu d’un récepteur de télécommande de type N3 et commercialisé jusqu’en 2011, vous pouvez déclencher l’obturateur depuis le flash asservi (p.68) ou utilisez la prise de vue en liaison avec l’appareil comme appareil photo asservi (p.70) pendant la prise de vue sans fil par transmission radio.

Pour l'alimentation externe, utilisez l'Alimentation compacte CP-E4. L'utilisation d'une source d'alimentation externe d'une autre marque que Canon pourrait entrainer un dysfonctionnement.

Restriction de déclenchement du flash suite à une hausse de température

Lorsque le flash consécutif, le flash stroboscopique ou l’éclairage pilote du flash est déclenché de manière répétée à de courts intervalles, la température de la tête de flash peut augmenter. Lorsque les déclenchements répétés du flash dépassent les valeurs individuelles dans le tableau ci-dessous, la restriction de déclenchement du flash s’active automatiquement pour éviter que la surchauffe ne détruise et n’endommage la tête de flash. Pendant la restriction de déclenchement du flash, une icône d’avertissement s’affiche pour indiquer la hausse de la température et le temps de recharge est automatiquement réglé sur un intervalle entre 8 et 20 secondes environ.

Avertissement de hausse de la température

Lorsque la température interne du Speedlite augmente, une icône d'avertissement s'affiche à deux niveaux.

Affichage	Niveau 1 (Temps de recharge : Environ 8 secondes)	Niveau 2 (Temps de recharge : Environ 20 secondes)
Icône	♂	♂
Éclairage de l'écran LCD	Rouge (allumé)	Rouge (clignote)

Nombre de flashes consécutifs et temps de repos

Le tableau suivant indique le nombre de flashes consécutifs jusqu'à l'affichage de l'avertissement et le temps de repos nécessaire jusqu'à ce que la prise de vue avec flash normale puisse reprendre.

Fonction	Nombre de flashes consécutifs jusqu'à l'affichage de l'advertissement (niveau 1) (indication) (indication)	Temps de repos nécessaire (indication)
Flashes consécutifs (p.13)	48 fois ou plus	10 min ou plus
Fonction d'éclairage pilote du flash (p.38)

• Flash à pleine puissance avec une couverture de flash de 14 mm/20 mm
• Avec une source d'alimentation externe, le nombre de flashes est des deux tiers (32 fois ou plus)

• Le nombre de flashes consécutifs jusqu'à l'affichage de l'avertissement pendant le flash stroboscopique dépend de la puissance du flash. Pour le nombre recommandé de déclenchements du flash, voir les sections sur les flashes continus (p.13), les flashes stroboscopiques (p.33) et l'éclairage pilote du flash (p.38).
• Si vous remplacez les piles après avoir déclenché plusieurs flashes consécutifs, elles peuvent être chaudes. Avec C. Fn-20 réglé sur 0 (p.99), le bip sonore d'avertissement n'est pas émis même lorsque le déclenchement du flash est restreint.

Guide de dépannage

En cas de problème avec le flash, consultez d'abord ce guide de dépannage. Si ce guide de dépannage ne vous permet pas de résoudre le problème, adressez-vous à votre revendeur ou au Service clientèle Canon le plus proche.

Le speedlite ne se met pas sous tension ou le flash ne se déclenche pas.

Veillez à insérer les piles dans le bon sens (p.14). - Insérez complètement le sabot de fixation sur la griffe porte-accessoire de l'appareil photo, faites glisser le taquet de verrouillage vers la droite et fixez solidement le Speedlite sur l'appareil photo (p.15). - Si le temps de recharge du flash est supérieur ou égal à 30 secondes, changez les piles (p.14). - Même lorsque vous utilisez une source d'alimentation externe, insérez les piles dans le Speedlite (p.14). - Si les contacts électriques du Speedlite et de l'appareil photo sont sales, nettoyez-les (p.6).

L'appareil s'eteint automatiquement.

• La fonction d'extinction automatique du Speedlite s'est activée. Appuyez sur le déclencheur à mi-course ou appuyez sur le bouton de flash test (p. 16).

• Si un objet fortement réfléchissant (comme la vitre d'une fenêtre) se trouvait dans le champ, utilisez la mémorisation d'exposition au flash (p.24).
• Si le sujet apparaît très sombre ou très clair, réglez la correction d'exposition au flash (p.22).
• Lorsque la synchronisation haute vitesse est réglée, la portée effective du flash est plus courte. Rapprochez-vous du sujet (p.25).

La partie inférieure de la photo est nombre

• Vous étiez trop près du sujet. Éloignez-vous du sujet.
• Si vous prenez la photo à 1 m du sujet, abaissez la position du flash indirect.
• Retirez le pare-soleil, s'il est installé.

Le contour de la photo semble asf

• Réglez la couverture du flash sur le réglage automatique (p.29). Lorsque vous utilisez le réglage manuel pour la couverture du flash, réglez une couverture de flash plus ample que l'angle de champ photographié (p.30). Vérifiez que C. Fn-21-1 n'est pas réglé (p.100).

• Lorsque le mode de prise de vue est réglé sur <Av> et que la scène est ASF, la synchronisation lente est automatiquement activée (la vitesse d'obturation est plus lente). Utilisez un trépied ou réglez le mode de prise de vue sur <P> ou mode entièrement automatique (p.19). Veuillez noter que vous pouvez également régler la vitesse de synchronisation dans [Vitesse synchro en mode Av] (p.44).

La couverture du flash n'est pas automatiquement régée.

• Insérez complètement le sabot de fixation sur la griffe porte-accessoire de l'appareil photo, faites glisser le taquet de verrouillage vers la droite et fixez solidement le Speedlite sur l'appareil photo (p.15).
• Réglez la couverture du flash sur A (automatique) (p.29).

La prise de vue sans fil ne fonctionne pas.

• Si vous utilisez un Speedlite 600EX (sans fonction de transmission radio), la prise de vue sans fil au moyen de la transmission radio n'est pas disponible. Utilisez la prise de vue sans fil par transmission optique.

Le flash asservi ne se déclenche pas.

• Réglez le flash maître sur < > < MASTER> et le flash asservi sur < > - (p.52).
• Réglez les canaux de transmission et les ID radio sans fil du flash maître et du flash asservi sur les mêmes numéros (p.52 - 54).
• Vérifiez que le flash asservi se trouve dans la portée de transmission du flash maître (p.48).
• Le flash intégré de l'appareil photo ne peut pas être utilisé comme flash maître pendant la prise de vue sans fil par transmission radio.

Le flash asservi ne se déclenche pas ou est émis subitement à pleine puissance.

• Procédez au balayage des canaux et réglez le canal avec le meilleur signal de réception radio (p. 54).
• Placez le flash asservi dans une vue dégagée par rapport au flash maître, sans obstacle entre eux.
• Placez le devant du flash asservi en face du flash maître.

Les photos sont surexposées.

• Si vous utilisez la prise de vue avec flash automatique et trois groupes de flashes A, B et C, ne déclenchez pas le flash avec le groupe C dirigé vers le sujet principal (p.63).
• Si vous photographiez avec un réglage de mode de flash différent pour chaque groupe de flashes, ne déclenchez pas le flash avec plusieurs groupes de flashes régés sur ou dirigés vers le sujet principal (p.67).

S'affiche.

• Réglez la vitesse d'obturation une valeur plus lente que la vitesse synchro du flash (p. 51).

Impossible de déclencher le flash depuis un flash asservi.

Lorsqu'un appareil photo EOS commercialisé jusqu'en 2011, pourvu d'un récepteur de télécommande de type N3 et compatible avec le flash automatique E-TTL II/E-TTL est utilisé pour exécuter le déclenchement à distance depuis un flash asservi ou lorsqu'il a été réglé comme flash asservi pendant la prise de vue en liaison, le « câble de déclenchement SR-N3 » (vendu séparément) est nécessaire (p.68, 70, 104).

Une exposition irrégulière se produit./l'exposition normale n'est pas obtenue.

• Si vous déclenchez plusieurs flashes simultanément pendant la prise de vue en liaison, il se peut que l'exposition ajustée ne soit pas obtenue ou que l'exposition soit irrégulière. Il est recommandé de régler le déclenchement d'un seul Speedlite ou d'utiliser le retardateur pour espacer le déclenchement des flashes.

Le flash asservi ne se déclenche pas.

• Réglez le flash maître sur <> < MASTER> et le flash asservi sur <> < SLAVE> (p.78).
• Réglez les canaux de transmission du flash maître et du flash asservi sur les mêmes numéro (p.78).
• Vérifiez que le flash asservi se trouve dans la portée de transmission du flash maître (p.76).
• Dirigez le capteur sans fil vers le flash maître (p.76).
• Si le flash maître et le flash asservi sont trop proches, il se peut que la transmission ne fonctionne pas correctement.
• Si vous utilisez le flash intégré de l'appareil photo comme flash maître, soulevez le flash intégré de l'appareil photo et réglez la fonction sans fil dans [Réglage fonctions flash] sur l'écran de menu de l'appareil photo.

Le flash maître se déclenche.

• Même si le déclenchement du flash maître est réglé sur Arrêt <>, celui-ci émet un petit éclair pour commander le flash asservi par transmission optique (p.79).

Les photos sont surexposées.

• Si vous utilisez la prise de vue avec flash automatique et trois groupes de flashes A, B et C, ne déclenchez pas le flash avec le groupe C dirigé vers le sujet principal (p. 87).

Caractéristiques techniques

Type :

Appareils photo

compatibles :

Flash automatique Speedlite E-TTL II/E-TTL/TTL monté sur appareil photo

Appareils photo EOS de type A (flash automatique E-TTL II/E-TTL)

Appareils photo EOS de type B (flash automatique TTL)

Tête de flash

Nombre guide :

Environ 60 (avec une couverture de flash de 200 mm 100 ISO en mètres)

Couverture du flash :

20 à 200 mm (14 mm si vous utilisez le volet grand-angle)

• Réglage automatique

(Règle automatiquement la couverture du flash selon)

l'angle de prise de vue et la taille du capteur d'image.

• Réglage manuel

Flash indirect :

en haut, en bas, à gauche/droite

Durée du flash :

Flash normal : 1,8 ms ou moins, flash rapide : 2,3 ms ou moins

Transmission des

Informations sur la température de couleur du flash

informations sur la

transmises à l'appareil photo lorsque le flash se déclenche

température de couleur :

Filtre couleur :

Peut être utilisé

Contrôle de l'exposition

Système de contrôle du niveau d'exposition :

Portée effective du flash :

(Avec un objectif EF de)

50 mm f/1,4 à 100 ISO)

Flash automatique E-TTL II/E-TTL/TTL, mesure externe

automatique/manuelle, flash manuel, flash stroboscopique

Flash normal : environ 0,5 - 30 mètres

Synchronisation à haute vitesse : environ 0,5 - 15 mètres (à 1/250 seconde)

Correction d'exposition au flash :

±3 valeurs par paliers d'un tiers ou d'une demi-valeur

Bracketing d'exposition au flash (FEB):

±3 valeurs par paliers d'un tiers ou d'une demi-valeur

(lorsqu'il est utilisé avec la correction d'exposition au flash)

Mémorisation d'exposition au flash :

Appuyez sur le bouton <M-Fn>, <FEL> ou <X> de l'appareil photo

Synchronisation à haute vitesse :

Fournie

• Pendant la prise de vue sans fil par transmission radio, la synchronisation haute vitesse est possible uniquement avec les appareils photo numériques EOS commercialisés à partir de 2012 (sauf avec l'EOS REBEL T5/EOS 1200D).

Flash manuel :

Puissance 1/128 - 1/1 (par palier d'un tiers de valeur)

Flash stroboscopique :

Fourni (1 - 500 Hz)

• 1 Hz à 199 Hz pendant la prise de vue sans fil par transmission optique

Confirmation d'exposition au flash :

Le voyant de confirmation d'exposition au flash s'allume

Fonction d'éclairage pilote du flash :

Déclenchée avec le bouton de contrôle de la profondeur de champ de l'appareil photo

Recharge du flash

Temps de recharge :	Flash normal : environ 0,1 - 5,5 secondes,Flash rapide : environ 0,1 - 3,3 secondes* Avec des piles alcalines AA/LR6
Affichage duvoyant deflash recyclé :	Allumé en rouge : flash normal disponibleAllumé en vert : flash rapide disponible

Faisceau d'assistance autofocus

Système autofocus compatible :	1 à 65 collimateurs autofocus (folCALE de 28 mm ou plus)
	* Pendant la prise de vue par le viseur, et mode rapide pendant la prise de vue avec Visée par l'écran ou l'enregistrement video pris en charge

- Fonction sans fil par transmission radio (600EX-RT uniquement)

Fréquence: 2405-2475MHz

Système de modulation : Modulation primaire : OQPSK, modulation secondaire : DS-SS Réglages sans fil : Maître/asservi

Canal : Auto, canaux 1 à 15

ID radio sans fil : 0000 - 9999

Commande du flash asservi : Jusqu'à 5 groupes (A/B/C/D/E), jusqu'à 15 flashes

• En l'absence d'obstacles ou d'obstructions entre le flash maître et le flash asservi, et sans brouillage radio avec d'autres appareils
• La distance de transmission peut être plus courte selon l'emplacement relatif des flashes, l'environnement ambiant et les conditions météo

Contrôle de rapport de puissance 1:8 - 1:1 - 8:1 (par palier d'une demi-valeur) flash :

Vérification de la pile du flash asservi : L'icône s'allume sur l'écran LCD du flash maître, l'émetteur du faisceau d'assistance autofocus du flash asservi clignote, le voyant de flash recyclé s'allume

Prise de vue en liaison : Fournie

- Fonction sans fil par transmission optique

Méthode de connexion : Impulsion optique

Réglages sans fil : Maître/asservi

Canal : Canaux 1 à 4

Commande du flash asservi : Jusqu'à 3 groupes (A/B/C)

Distance de transmission : À l'intérieur : environ 0,7 - 15 m, à l'extérieur : environ 0,7 - 10 m (devant) ±40° à l'horizontal et ±30° à la verticale, face au flash maître

Contrôle de rapport du flash : Puissance 1:8 - 1:1 - 8:1 (par palier d'une demi-valeur)

Affichage de la pile de l'émetteur du faisceau d'assistance autofocus du flash : asservi clignote, le voyant de flash recyclé s'allume

- Fonctions personnalisables

Fonctions personnalisées : 18

Fonctions personnelles : 600EX-RT : 7 / 600EX : 5

Source d'alimentation

Source d'alimentation du Speedlite :Durée de vie des piles (nombres d'éclairs) :Durée de la prise de vue sans fil par transmission radio :Nombre de prises de vue sans fil par transmission optique :Mode Économie d'énergie :Alimentation externe :

4 piles alcalines AA/LR6* Il est également possible d'utiliser des piles AA/R6 Ni-MH Environ 100 à 700 flashes * Avec des piles alcalines AA/LR6Environ 9 heures en continu * Avec le déclenchement du flash maître sur Arrêt, en utilisant des piles alcalines AA/LR6Environ 1 500 fois * Avec le déclenchement du flash maître sur Arrêt, en utilisant des piles alcalines AA/LR6Extinction après environ 90 secondes d'inactivité * S'il est régle comme flash asservi : 60 minutes. * S'il est régle comme flash maître sans fil par transmission radio et prise de vue en liaison : 5 minutes.Une alimentation compacte CP-E4 peut être utilisée

Dimensions et poids

Dimensions: Environ 79,7 (L) x 142,9 (H) x 125,4 (P) mm (sans l'adaptateur pour étanchéité à l'eau et à la poussière)

Poids: Environ 425 g

• Speedlite uniquement, sans les piles
• Toutes les spécifications ci-dessus sont basées sur les normes d'essai de Canon.
• Les spécifications et l'aspect extérieur du produit sont susceptibles d'être modifiées sans préavis.

Nombre guide (100 ISO en mètres)

Flash normal (pleine puissance)/Flash rapide

Couverture du flash (mm)	14	20	24	28	35	50
Flash normal (pleine puissance)	15	26	28	30	36	42
Flash rapide	Correspond à 1/2 à 1/6 du flash manuel

Couverture du flash (mm)	70	80	105	135	200
Flash normal (pleine puissance)	50	53	58	59	60
Flash rapide	Correspond à 1/2 à 1/6 du flash manuel

Flash manuel

Puisance du flash	Couverture du flash (mm)
	14	20	24	28	35	50
1/1	15	26	28	30	36	42
1/2	10,6	18,4	19,8	21,2	25,5	29,7
1/4	7,5	13	14	15	18	21
1/8	5,3	9,2	9,9	10,6	12,7	14,8
1/16	3,8	6,5	7	7,5	9	10,5
1/32	2,7	4,6	4,9	5,3	6,4	7,4
1/64	1,9	3,3	3,5	3,8	4,5	5,3
1/128	1,3	2,3	2,5	2,7	3,2	3,7

Puisance du flash	Couverture du flash (mm)
	70	80	105	135	200
1/1	50	53	58	59	60
1/2	35,4	37,5	41	41,7	42,4
1/4	25	26,5	29	29,5	30
1/8	17,7	18,7	20,5	20,9	21,2
1/16	12,5	13,3	14,5	14,8	15
1/32	8,8	9,4	10,3	10,4	10,6
1/64	6,3	6,6	7,3	7,4	7,5
1/128	4,4	4,7	5,1	5,2	5,3

Utilisation d'un appareil photo de type b

Cette section décrit les fonctions disponibles et non-disponibles lors de l'utilisation du Speedlite 600EX-RT/600EX avec un appareil photo de type B (appareil photo argentique EOS prenant en charge le flash automatique TTL).

Lorsque le Speedlite 600EX-RT/600EX est utilisé avec un appareil photo de type B, s'affiche sur l'écran LCD du Speedlite.

Fonctions disponibles avec les accessoires photo de type b

• Flash automatique TTL
• Correction d'exposition au flash Speedlite
• Bracketing d'exposition au flash (FEB)
• Flash manuel
• Flash stroboscopique Synchronisation sur le deuxième rideau
• Mesure de portée manuelle du flash externe
• Prise de vue avec flash sans fil avec transmission optique
• Flash manuel
• Flash stroboscopique

Fonctions non disponibles avec les appareils photo de type b

• Flash automatique E-TTL II/E-TTL
• Mémorisation d'exposition au flash Synchronisation à haute vitesse
• Mesure automatique de portée du flash externe
• Prise de vue avec flash sans fil avec transmission radio
• Prise de vue avec flash sans fil avec transmission optique
• Prise de vue avec flash automatique
• Contrôle de rapport du flash
• Fonction d'éclairage pilote du flash

Ne pas exposer l'appareil aux gouttes ni aux éclaboussements d'eau. Ne pas exposer les piles à une chaleur excessive, par exemple en plein soleil. Ne pas recharger des piles sèches.

Ce symbole indique que ce produit ne doit pas être jeté avec les ordures ménagères, conformément à la directive DEEE (2012/19/UE) et à la réglementation de votre pays. Ce produit doit être confié au distributeur à chaque fois que vous achetez un produit neuf similaire, ou à un point de collecte mis en place par les collectivités locales pour le recyclage des Déchets des Equipements Électriques et Électroniques (DEEE). Le traitement inapproprié de ce type de déchet risque d'avoir des répercussions sur l'environnement et la santé humaine, du fait de la présence de substances potentiellement dangereuses généralement associées aux équipements électriques et électroniques. Parallèlement, votre entière coopération dans le cadre de la mise au rebut correcte de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour plus d'informations sur les points de collecte des équipements à recycler, contactez vos services municipaux, les autorités locales compétentes, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères. Pour plus d'informations sur le retour et le recyclage des produits DEEE, consultez le site: www.canon-europe.com/weee.

Affichage indicateur distance 95

Alimentation externe 99, 105

Appareil photo de type A. 2

Appareil photo de type B. 116

Av (exposition automatique avec priorité à l'ouverture) 19

Balayage 54

Bipsonore 99

Boutonsans fil 7,52,78,102

Bracketing d'exposition au flash (FEB) 23

C. Fn 92,95

Champ d'action du flash 48, 76

Correction d'exposition au flash... 22

Coupure d'alimentation automatique. 95

Couverture du flash 29

Déclenchement à distance 68

Distribution de la lumière 100

Ecran LCD 8

Couleur de l'éclairage 101

Densité 39, 101

Éclairage 17, 100

Emplacements du flash 48, 76

Ext. A (Mesure auto de portée du flash externe) 36

Ext. M (Mesure manuelle de portée du flash externe) 37

Extinction automatique. 16

Faisceau d'assistance autofocus 20

Filtre couleur 39

Flash asservi 10,47,75

Réglage du flash asservi.....52,78

Vérification de la pile 100

Flash automatique

E-TTL I/E-TTL 19

Flash automatique TTL 116

Flash indirect 27

Flash individuel. 89

Flash manuel. 31

Flash manuel - mesure 32

Flash normal 14

Flash rapide. 16

Flash stroboscopique 33

Fonction d'éclairage pilote du flash 38

Fonction Mémoire 56,80

Fonction Verrouillage 17

Fonctions personnalisées (C. Fn) 92, 95

Fonctions personnelles (P. Fn) 92, 101

Fréquence du flash 33

Gestion des groupes asservis 63,87

Griffe porte-accessoire 2

Groupe de flashes 61,62,64,65,85,86,88

Hausse de température 106

Icône d'avertissement 106

ID radio sans fil. 52, 53

INDIVIDUAL SLAVE. 10

LINK 7,55,58

LOCK. 17

M (exposition manuelle) 19

Marche/Arrêt du déclenchement du flash maître 55,79

Mémorisation d'exposition au flash 24

Mesure au flash E-TTL II 44

Mesure automatique de portée du flash externe 36

Mesure manuelle de portée du flash externe. 37

Mode flash 8,9,10,43,44

Mode mesure flash 96

MULTI. 33

Niveau d'exposition au flash 8,22,32

Nombre de flashes : 14

Nombre de guide 115

Nombre maximum de flashs consécutifs : 35

P (Programme AE) 18

P. Fn 92,101

Piles 14

Portée effective du flash 8,18,25,36,37

Prise de vue avec flash à une courte distance 29

Prise de vue avec flash entièrement automatique 18

Prise de vue avec flash multiple sans fil. 49, 77

Prise de vue en liaison. 10, 70

Prise de vue sans fil par transmission optique. 75

Deux groupes entièrement automatiques (A : B) 85

Flash manuel. 88

Trois groupes entièrement automatiques (A: B C)............86

Un flash asservi entièrement automatique. 81

Prise de vue sans fil par transmission radio 47

Déclenchement par groupe...... 65

Deux groupes entièrement automatiques (A: B). 61

Flash manuel. 64

Trois groupes entièrement automatiques (A: B C) 62

Un flash asservi entièrement automatique. 57

Prise en charge du zoom automatique selon la taille du capteur d'image 20,98

Puissance du flash.....31, 33, 64, 88

Rapport de flash Deux groupes (A: B) 61, 85

Trois groupes (A, B, C) 62, 86

Recharge du flash 16

Réglage du flash maître. 52,78

Réglages des fonctions 41

Réglages des fonctions du flash 41

Réglages sans fil 52, 78

Réinitialisation des réglages Speedlite 38, 43

Restriction de déclenchement du flash. 106

Retardateur de 4,6 ou 16 secondes. 12

Sensibilité ISO. 37

Support de filtrage couleur 11,39,104

Synchronisation à haute vitesse 25

Synchronisation de l'obturateur.... 44

Synchronisation sur le deuxième rideau 26

Temps de recharge. 14

Tout effacer 46

Transmetteur 47, 75, 104

Transmission des informations sur la température de couleur 20

Télévision (exposition automatique avec priorité à la vitesse) 19

Vitesse d'obturation 19

Vitesse synchrone du flash 44

Vitesse synchro en mode Av... 44

Volet grand-angle. 30

Voyant de confirmation d'exposition au flash 7,18

Zoom 29

Réglage auto. 29

Réglage manuel. 29
