RXV477 - Ampli home-cinéma YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampli-tuner audio-vidéo (Home Cinéma)
Marque	YAMAHA
Modèle	RXV477
Dimensions (L x H x P)	435 x 161 x 315 mm
Poids	8,0 kg
Alimentation	220-240 V, 50/60 Hz
Consommation électrique	260 W (veille : < 0,1 W)
Nombre de canaux	5.1 voies
Puissance de sortie nominale (par canal)	80 W (20 Hz - 20 kHz, 0,09 % DHT, 6 ohms)
Entrées HDMI	6 (HDMI 1–6)
Sortie HDMI	1 (HDMI OUT avec ARC)
Fonctions HDMI	4K Ultra HD, 3D, Deep Color, x.v.Color, Auto Lip Sync, ARC
Décodeurs audio intégrés	Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio, DTS Express, etc.
Formats audio supportés	PCM jusqu'à 8 voies (192 kHz/24 bits), DSD 2/6 voies
Tuner	FM/AM avec Radio Data System (RDS)
Connexion réseau	Ethernet (LAN filaire) pour radio Internet, DLNA, AirPlay
Port USB	1 en façade (compatible iPod/iPhone et mémoire USB)
Correction acoustique	YPAO (Yamaha Parametric Room Acoustic Optimizer)
Modes sonores	CINEMA DSP 3D, lecture directe, Compressed Music Enhancer, etc.
Fonction ECO	Mode d'économie d'énergie réglable
Contrôle HDMI	Compatible CEC pour une commande unifiée
Accessoires fournis	Télécommande, microphone YPAO, antennes FM/AM, CD-ROM, manuel de démarrage rapide
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.

FOIRE AUX QUESTIONS - RXV477 YAMAHA

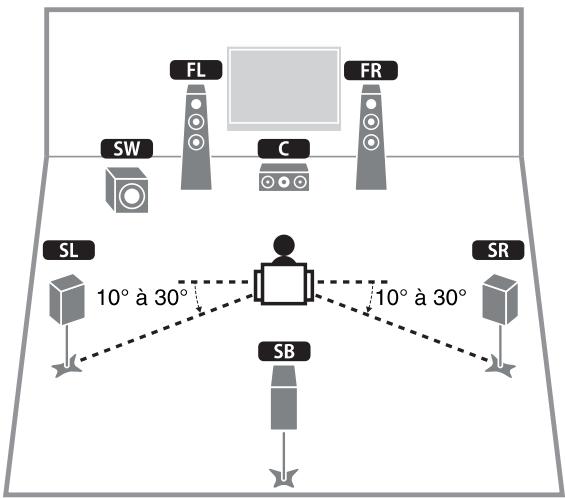

Comment installer et raccorder les enceintes sur le RX-V477 ?

L'installation des enceintes se fait en suivant le schéma de raccordement du manuel. Pour un système 5.1, branchez les enceintes avant (FRONT L/R), centrale (CENTER), surround (SURROUND L/R) et le caisson de graves (SUBWOOFER). Utilisez des câbles d'enceinte adaptés et respectez la polarité (+/-). Pour les enceintes 6 ohms, pensez à régler l'impédance via STRAIGHT + mise sous tension.

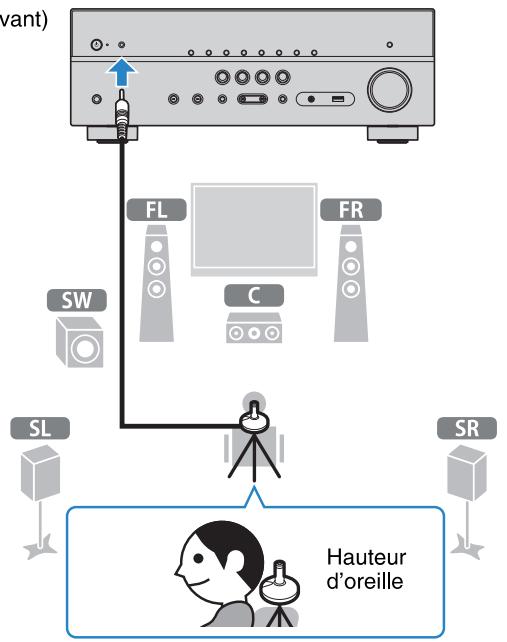

Comment utiliser la fonction YPAO pour optimiser le son ?

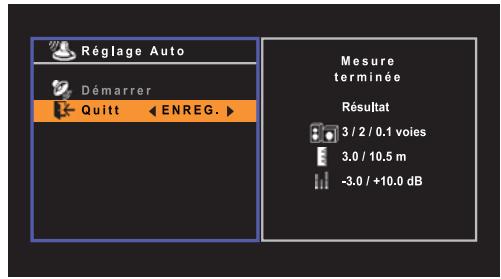

Placez le microphone YPAO à votre position d'écoute, branchez-le sur la prise YPAO MIC en façade, puis lancez la mesure depuis le menu. L'unité émet des signaux tests et ajuste automatiquement les niveaux, distances et égalisation. Assurez-vous que la pièce est silencieuse pendant la mesure.

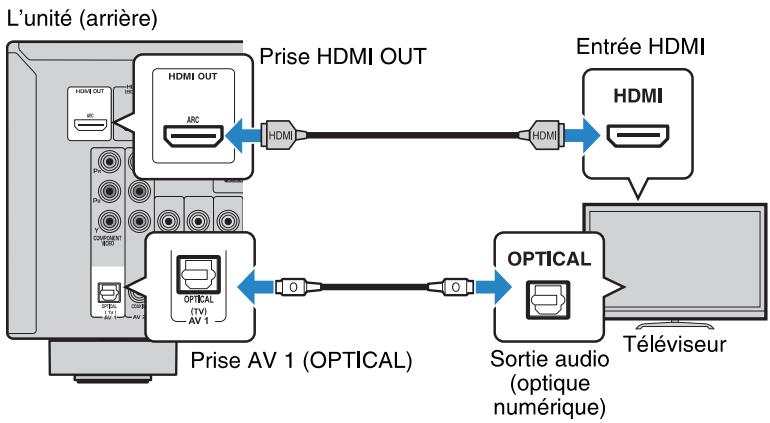

Comment connecter le téléviseur via HDMI ARC ?

Raccordez un câble HDMI entre la prise HDMI OUT de l'ampli et l'entrée HDMI ARC du téléviseur. Activez le contrôle HDMI et ARC dans le menu Réglage > HDMI. Ainsi, le son du téléviseur sera restitué par les enceintes de l'ampli sans câble audio supplémentaire.

Comment utiliser les touches SCENE ?

Les touches SCENE (BD, DVD, TV, NET, RADIO) permettent de sélectionner d'un seul geste la source, le mode sonore et la sortie HDMI. Vous pouvez configurer l'attribution de chaque touche dans le menu Réglage > SCENE pour l'adapter à vos habitudes.

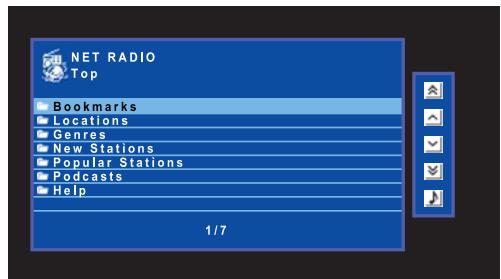

Comment écouter la radio Internet ?

Connectez l'ampli à votre réseau via le câble Ethernet (prise NETWORK). Appuyez sur NET pour sélectionner la source réseau, puis choisissez Radio Internet dans le menu. Vous pouvez parcourir les stations par genre ou région.

Comment réinitialiser l'ampli aux paramètres d'usine ?

Maintenez enfoncée la touche STRAIGHT tout en allumant l'appareil (touche ⏻). Le menu ADVANCED SETUP apparaît. Sélectionnez INIT (initialisation) avec les touches de curseur et confirmez. Tous les réglages seront effacés.

Comment mettre à jour le microprogramme ?

Assurez-vous que l'ampli est connecté à Internet via Ethernet. Allez dans le menu Réglage > Réseau > Mise à jour réseau. L'unité vérifie et télécharge la dernière version. Vous pouvez aussi utiliser une clé USB avec le fichier de mise à jour via le menu ADVANCED SETUP > UPDATE.

Que faire s'il n'y a pas de son ?

Vérifiez que la source est correctement sélectionnée, que le volume n'est pas en sourdine (MUTE), et que le câblage des enceintes est correct. Contrôlez également les réglages de sortie audio dans le menu Réglage > HDMI > Sortie audio. Si le problème persiste, exécutez à nouveau YPAO.

Comment contrôler l'ampli avec la télécommande du téléviseur ?

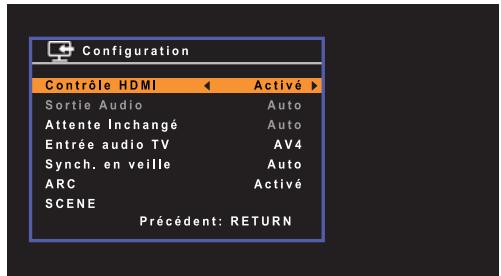

Activez le Contrôle HDMI dans le menu Réglage > HDMI. Assurez-vous que le téléviseur est compatible CEC et raccordé via HDMI. Vous pourrez alors allumer/éteindre l'ampli et régler le volume avec la télécommande du téléviseur.

Comment lire de la musique depuis un iPhone via AirPlay ?

Connectez l'ampli au réseau (Ethernet). Sur votre iPhone, ouvrez le centre de contrôle, appuyez sur l'icône AirPlay et sélectionnez le récepteur Yamaha. La musique sera diffusée sans fil. Vous pouvez également utiliser l'application AV CONTROLLER pour plus de contrôle.

MODE D'EMPLOI RXV477 YAMAHA

Ampli-tuner audio-vidéo

RX-V577 RX-V477

Mode d'emploi

Lisez le livret fourni « Brochure sur la sécurité » avant d'utiliser l'unité.

TABLE DES MATIÈRES

Accessoires .... 4

FONCTIONS 5

Fonctions de l'unité .... 5

Noms de pièces et fonctions .... 7

Panneau avant .... 7

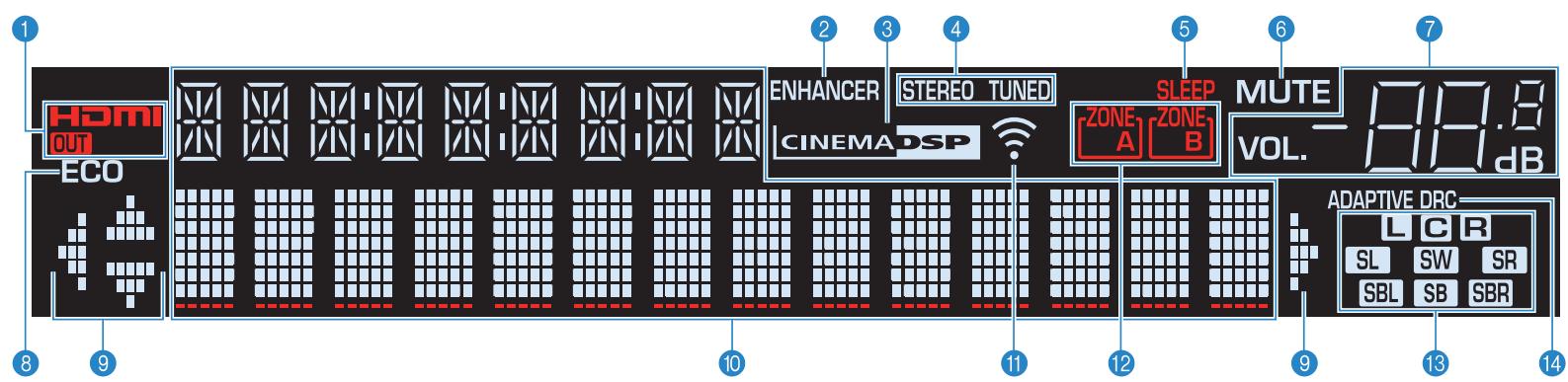

Afficheur de la face avant (indicateurs) 8

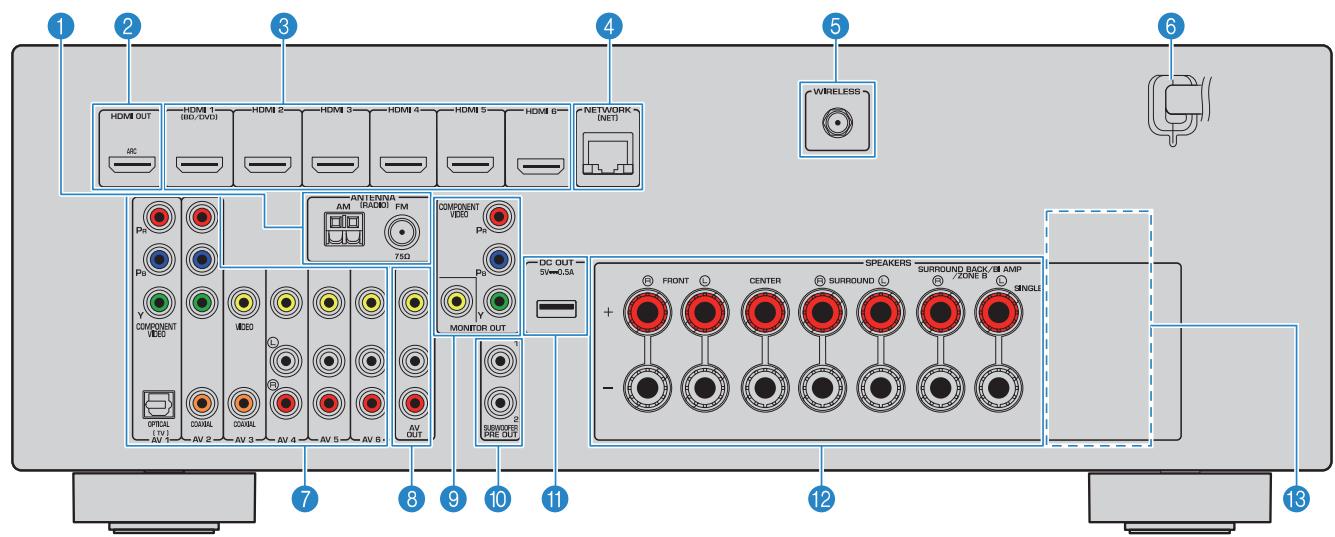

Panneau arrière 9

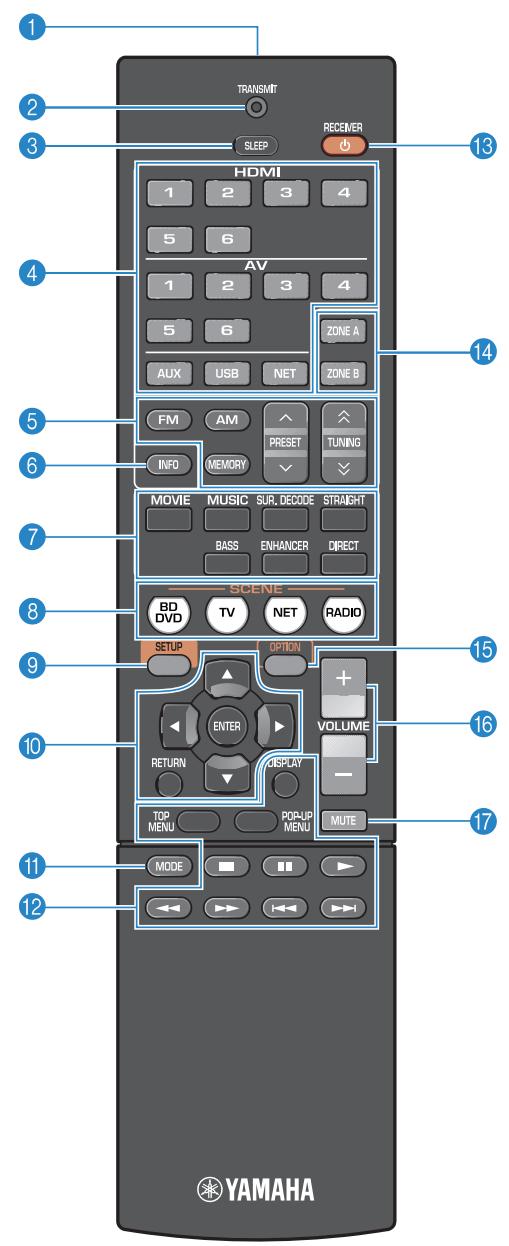

Télécommande 10

PRÉPARATION 11

Procédure de configuration générale ....11

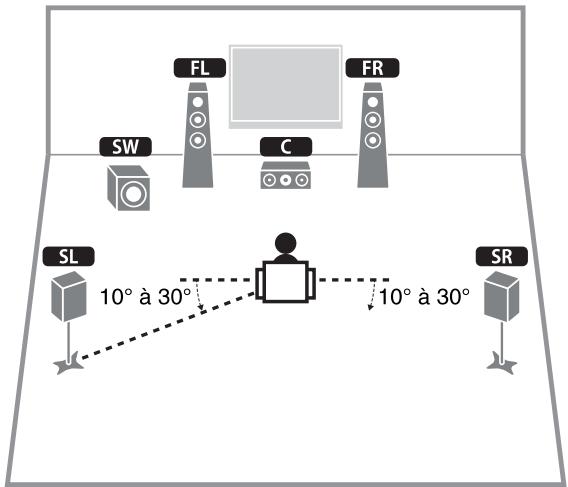

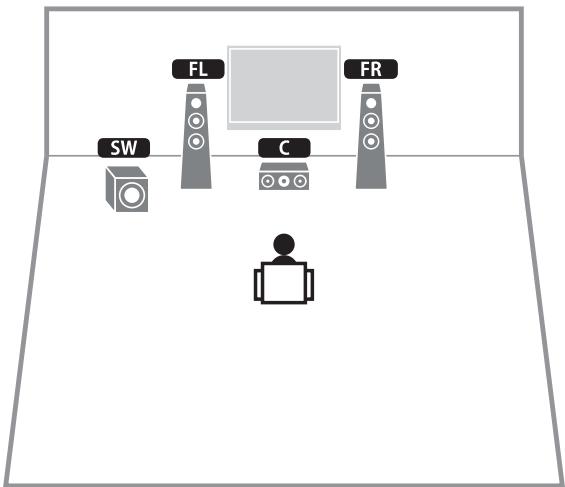

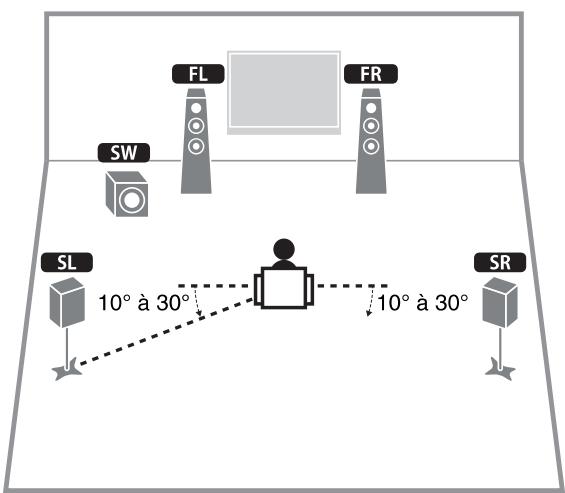

1 Installation des enceintes .... 12

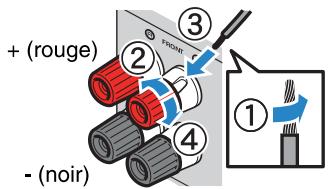

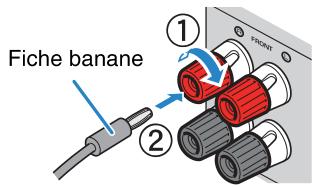

2 Raccordement des enceintes .... 16

Système à 5.1 voies .... 16

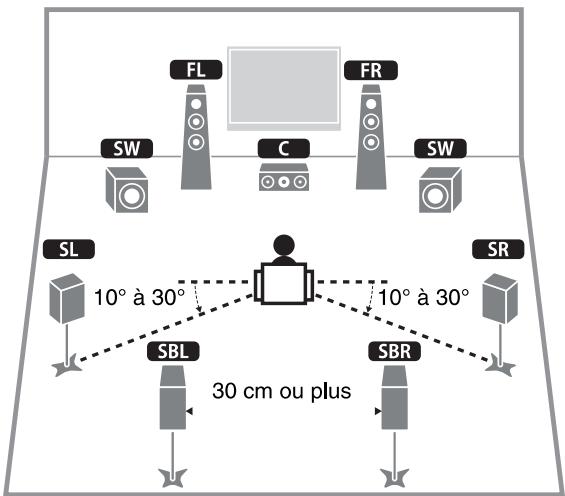

Système à 7.1 voies .... 16

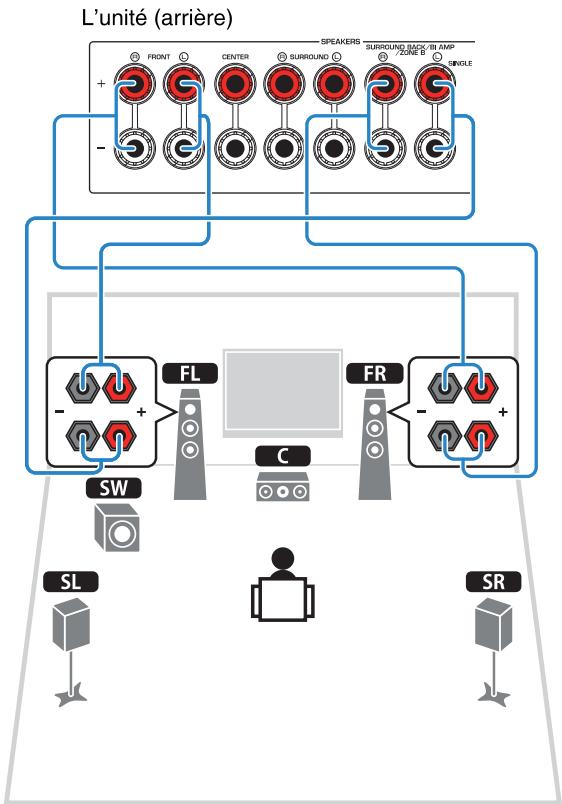

Raccordement d'enceintes avant qui prennent en charge les connexions bi-amplificatrices ..... 17

Raccordement des enceintes (Zone B) 17

Prises et câbles d'entrée/sortie 18

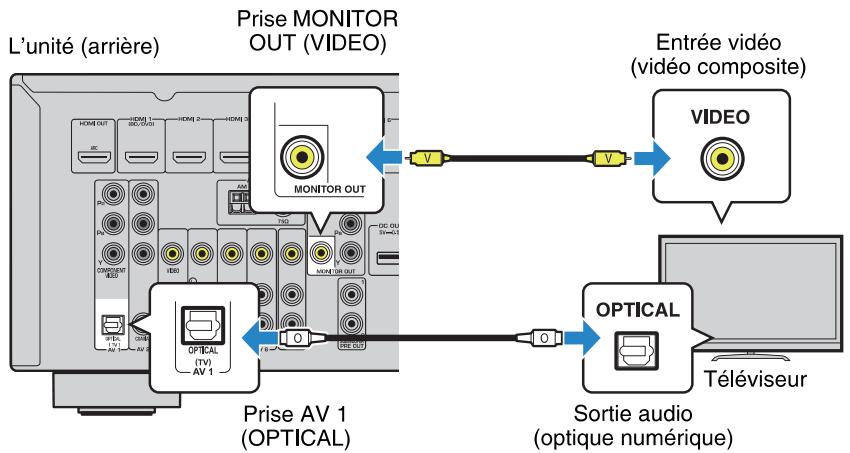

3 Raccordement d'un téléviseur .... 19

4 Raccordement d'appareils externes 21

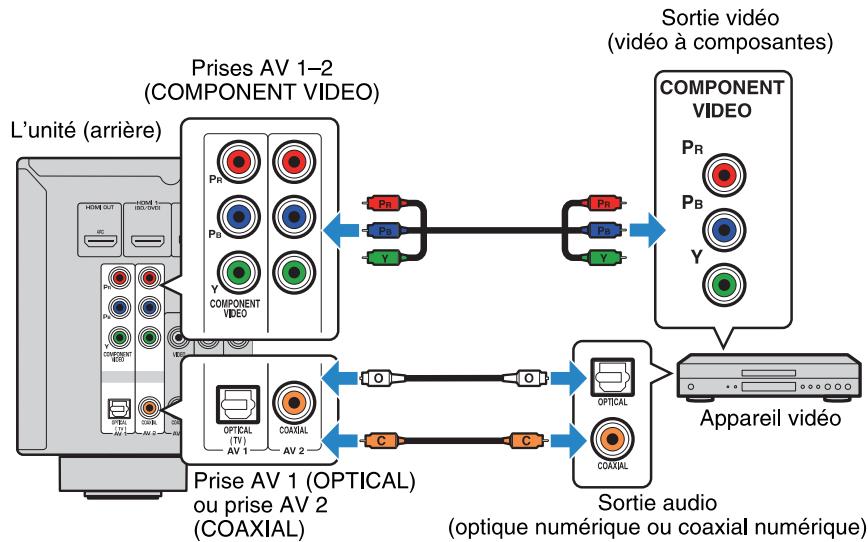

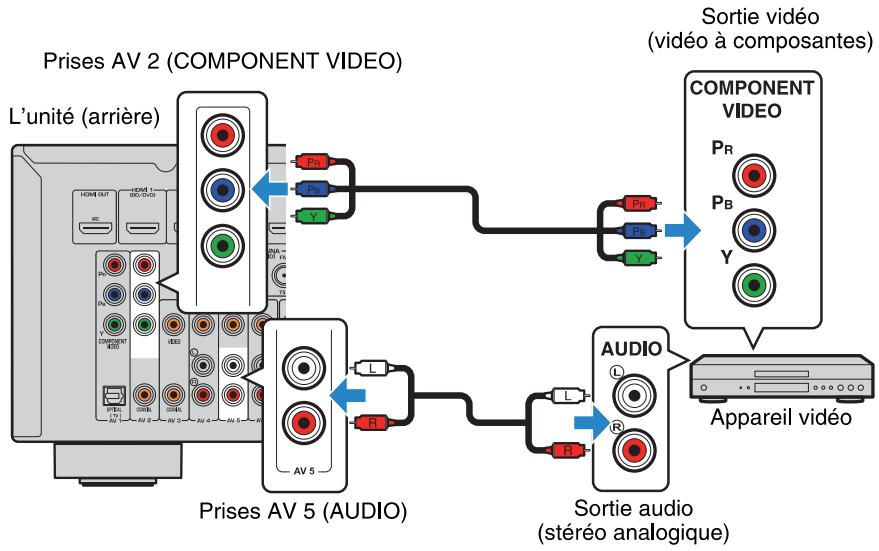

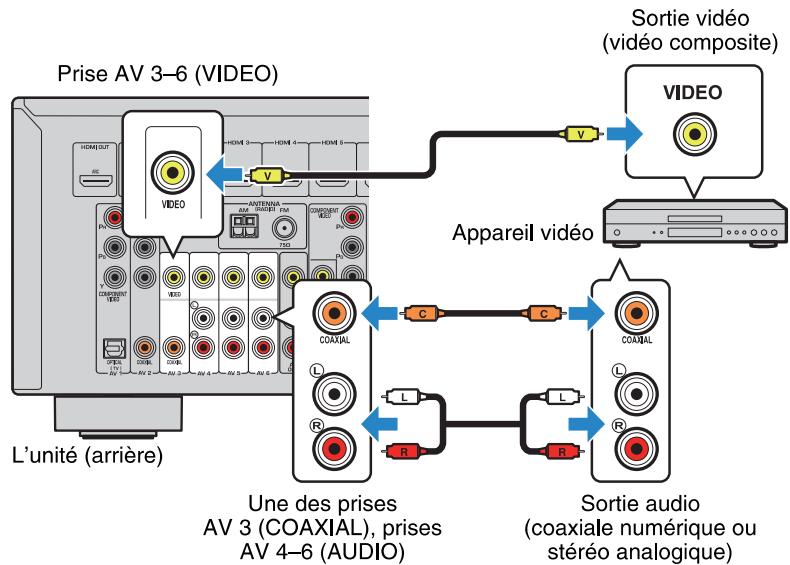

Raccordement d'appareils vidéo (tels que des lecteurs BD/DVD) 21

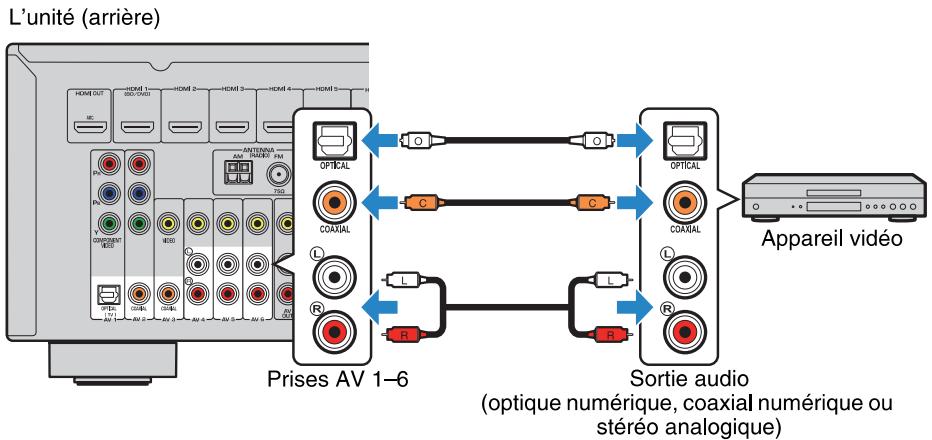

Raccordement des appareils audio (tels que des lecteurs CD) 23

Raccordement à la prise du panneau avant 24

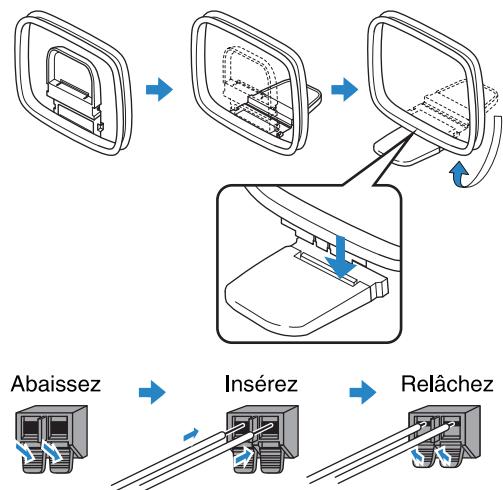

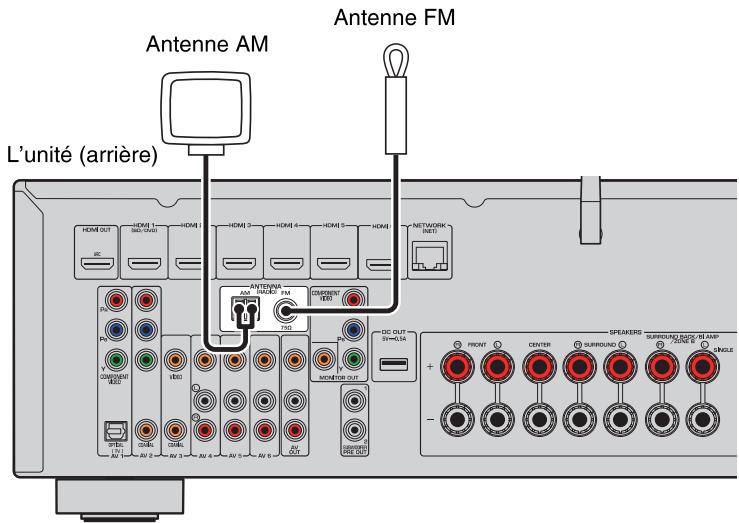

5 Raccordement des antennes FM/AM 24

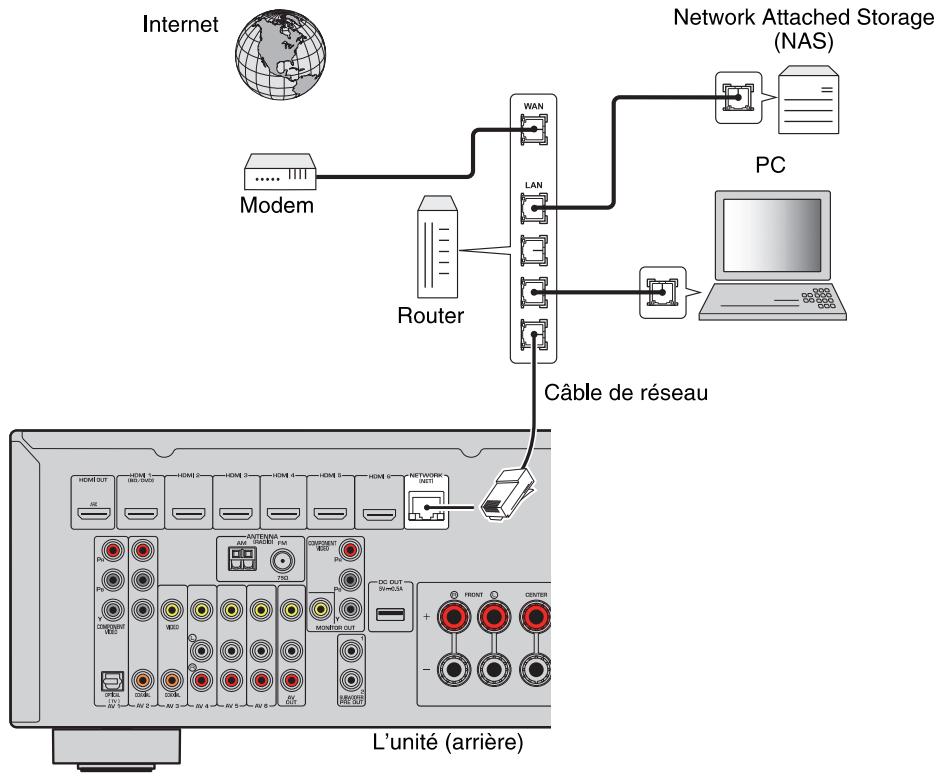

6 Connexion à un réseau (connexion LAN filaire) ..... 25

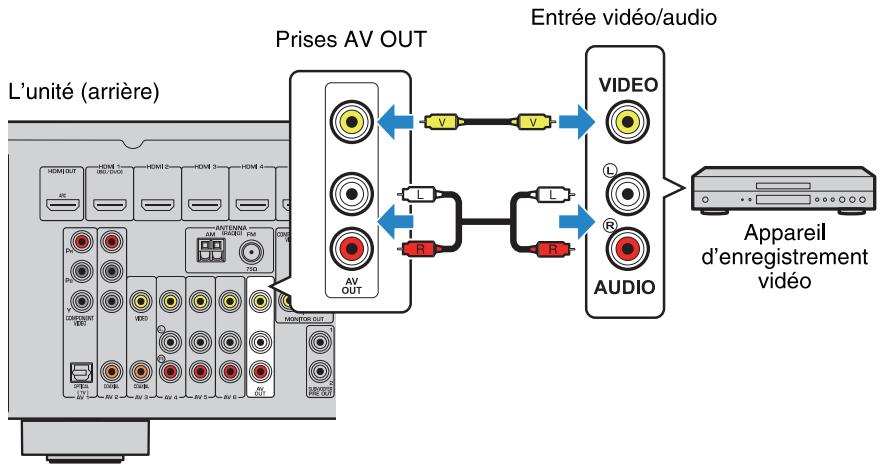

7 Raccordement d'appareils d'enregistrement ..... 26

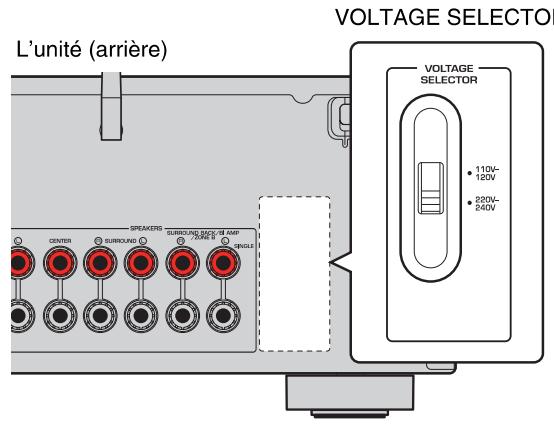

8 Raccordement du câble d'alimentation ..... 26

9 Sélection d'une langue pour le menu affiché à l'écran ..... 27

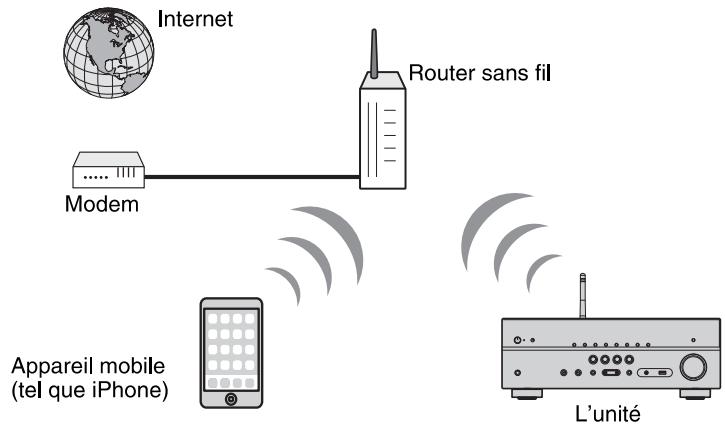

10 Raccordement à un réseau sans fil (RX-V577 uniquement) ..... 28

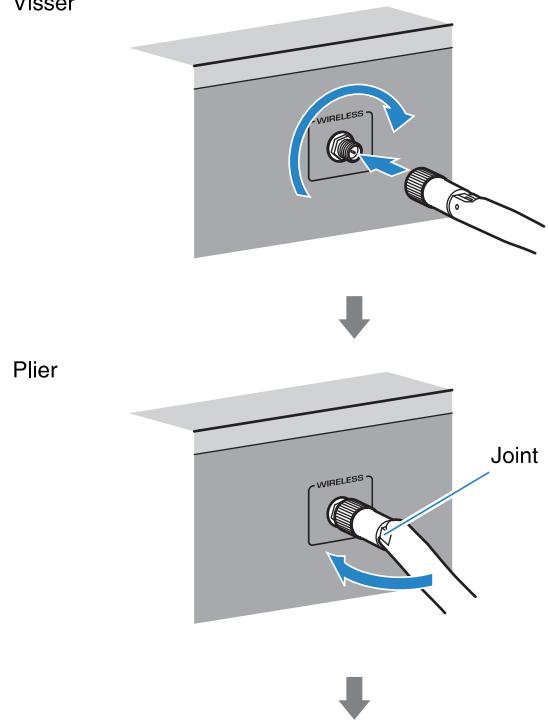

Fixation de l'antenne sans fil ....28

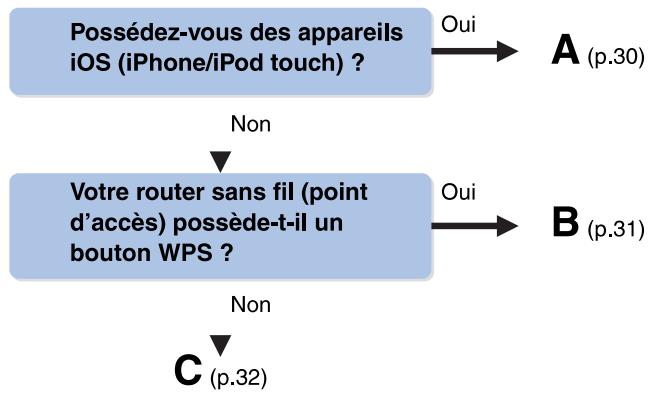

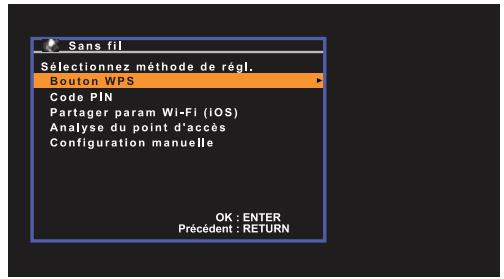

Sélection de la méthode de connexion ...... 29

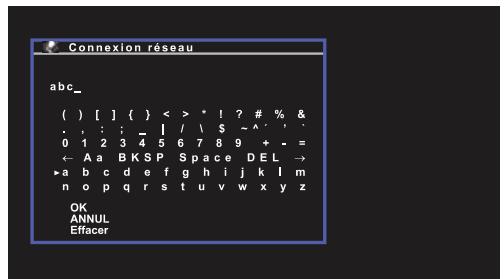

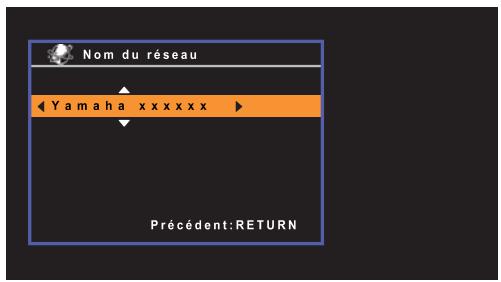

Connexion de l'unité à un réseau sans fil ....30

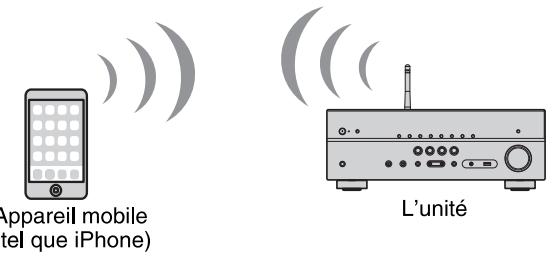

Raccordement d'un appareil mobile directement à l'unité (Wireless Direct) 36

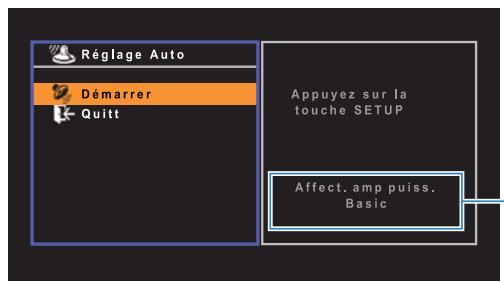

11 Optimisation automatique des réglages d'enceintes (YPAO) .... 38

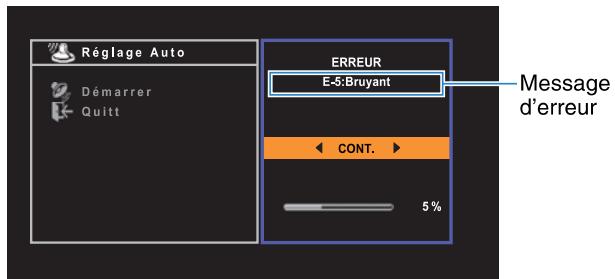

Messages d'erreur ....40

Messages d'avertissement ....41

LECTURE 42

Opérations de lecture de base 42

Sélection de la source d'entrée et de vos réglages favoris d'un seul geste (SCENE) 43

Configuration des attributions de scène ....43

Sélection du mode sonore .... 44

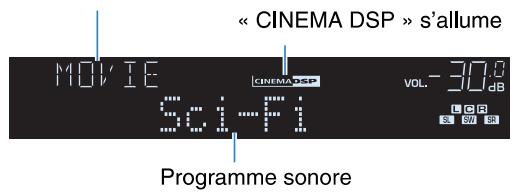

Profiter de champs sonores stéréoscopiques (CINEMA DSP 3D) ....45

Profiter d'une lecture non traitée ....47

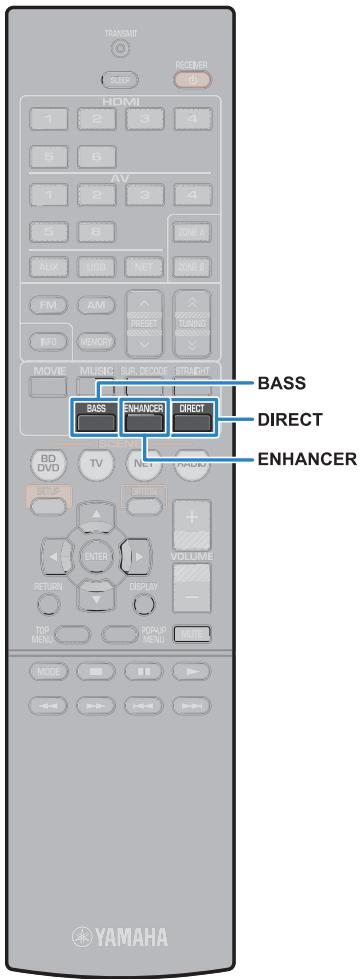

Profiter de la pureté du son haute fidélité (lecture directe) 48

Amélioration des graves (Extra graves) 48

Profiter de la musique compressée de meilleure qualité (Compressed Music Enhancer) .....48

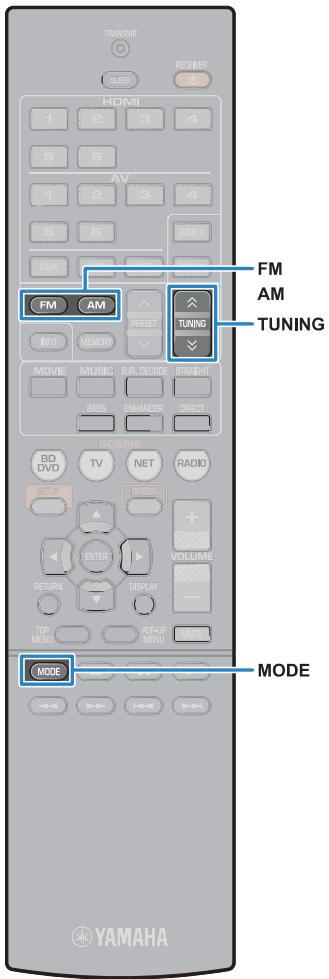

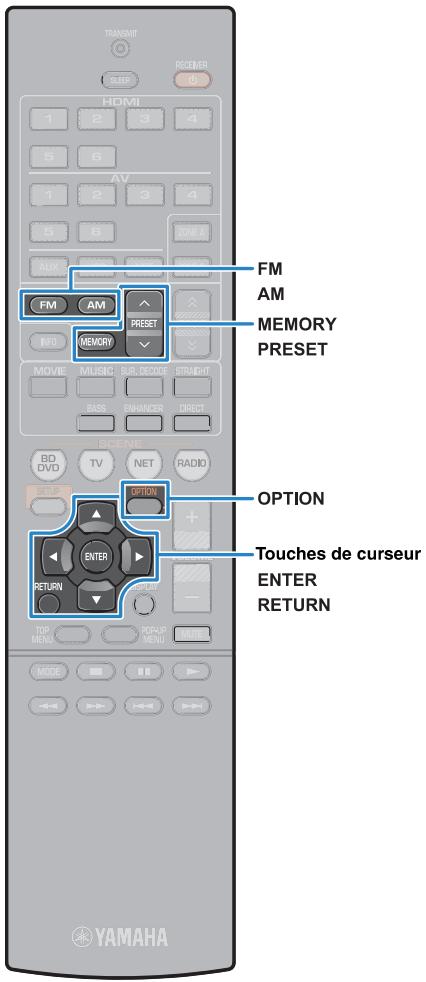

Écoute d'émission FM/AM 49

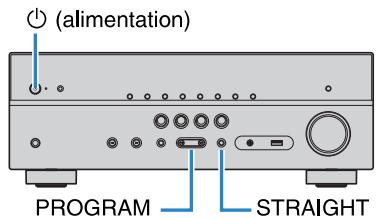

Réglage des pas de fréquence ....49

Sélection d'une fréquence de réception ....49

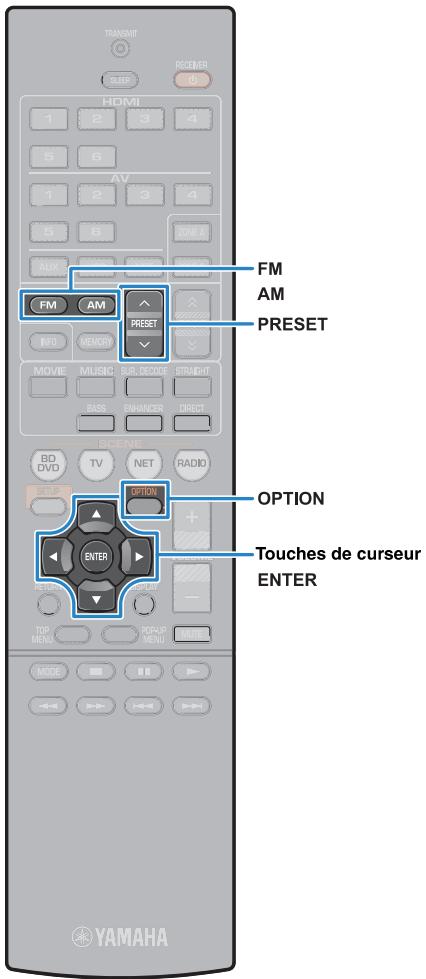

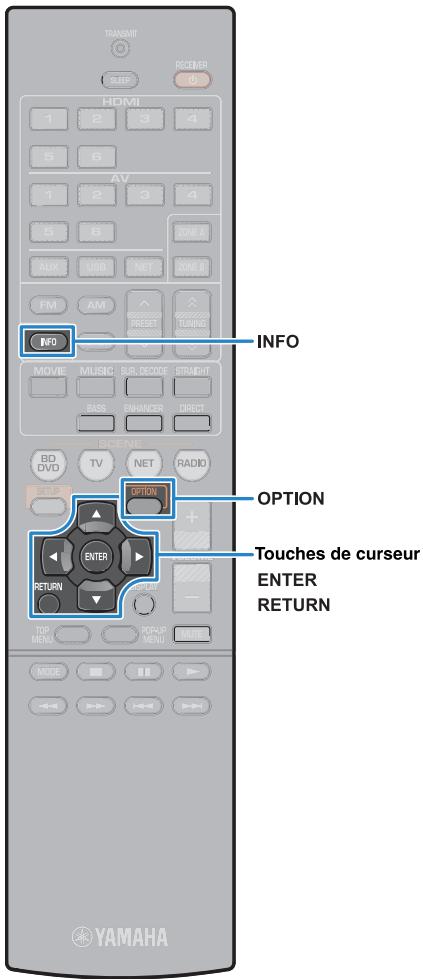

Enregistrement de vos stations de radio favorites (présélections) 50

Syntonisation Radio Data System 52

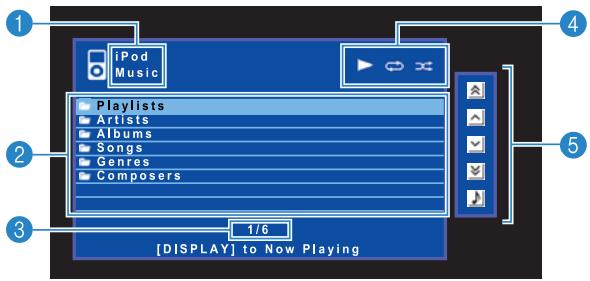

Lecture de musique sur un iPod .... 53

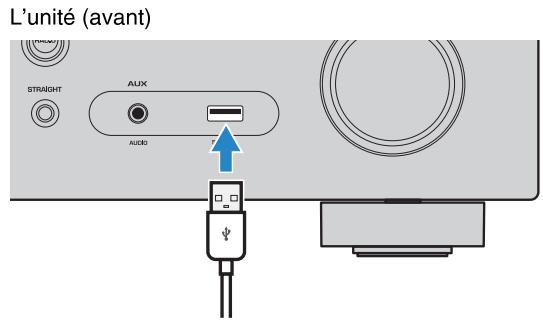

Raccordement d'un iPod ....53

Lecture du contenu d'un iPod ....53

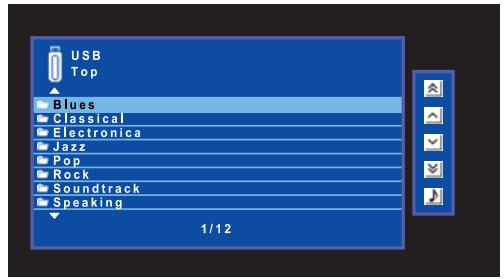

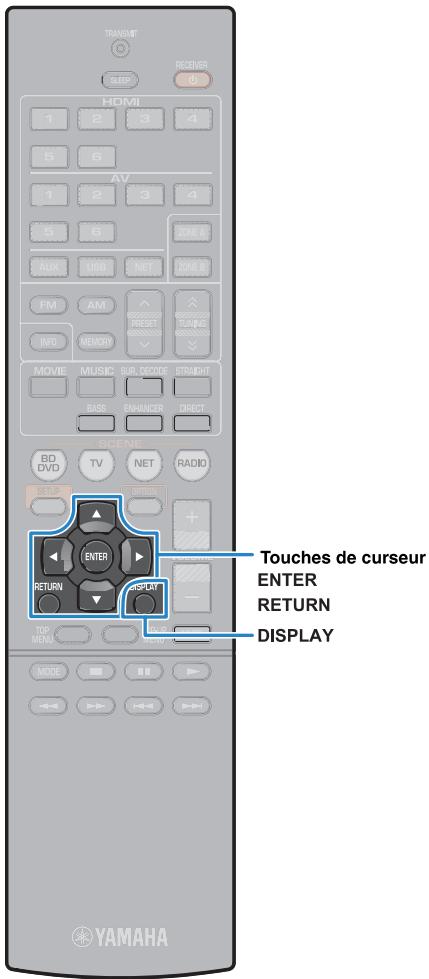

Lecture de musique stockée sur un dispositif de stockage USB ..... 57

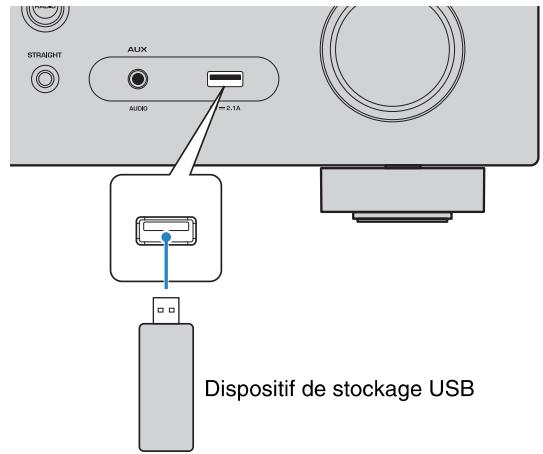

Raccordement d'un dispositif de stockage USB 57

Lecture du contenu du dispositif de stockage USB 57

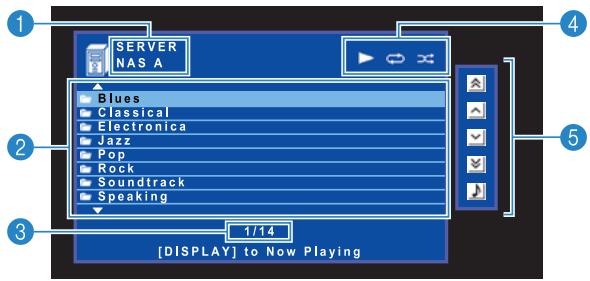

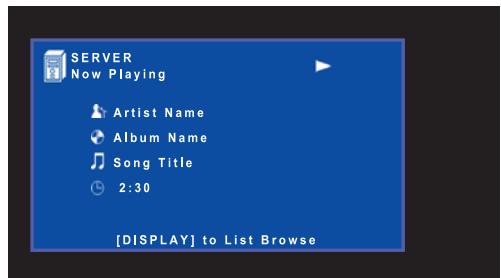

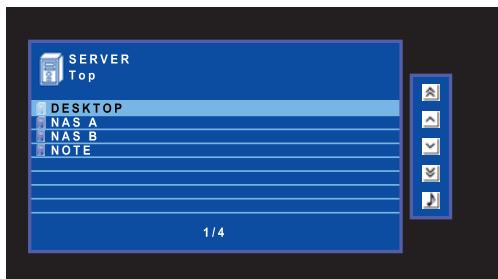

Lecture de musique stockée sur des serveurs multimédias

(PC/NAS) 60

Réglage du partage de support 60

Lecture de musique sur PC 61

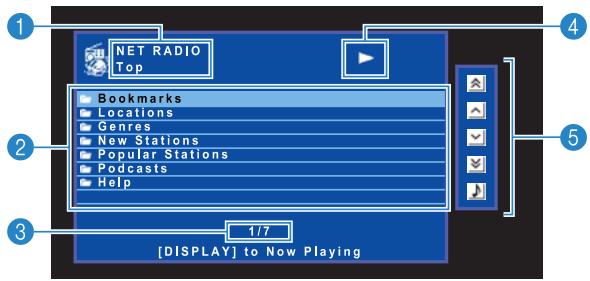

Écoute de la radio Internet 64

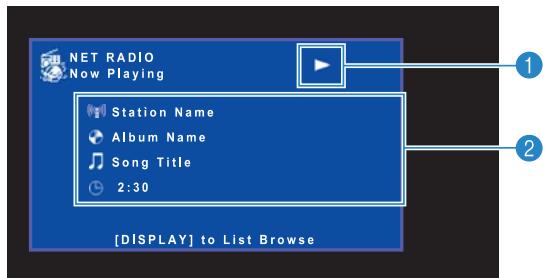

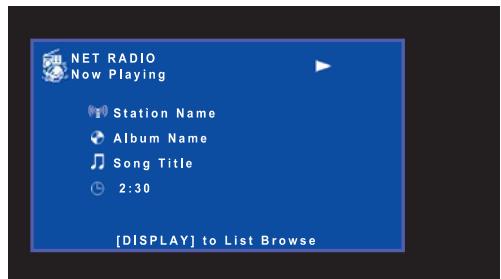

Lecture de la radio Internet 64

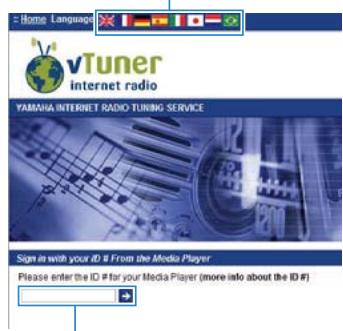

Enregistrement de vos stations de radio Internet favorites (favoris) 66

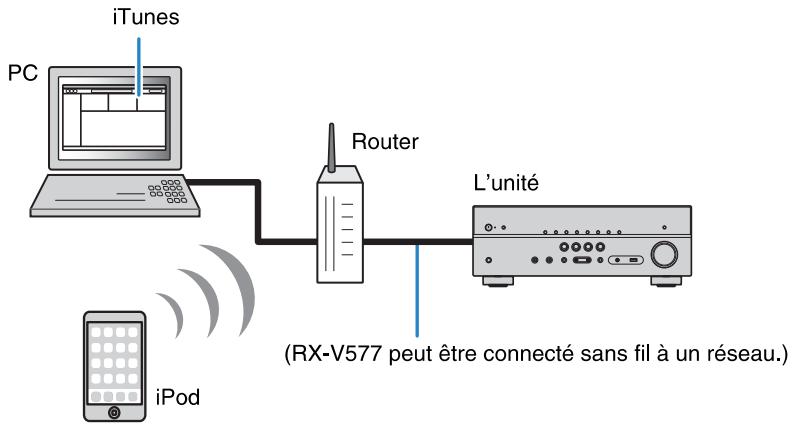

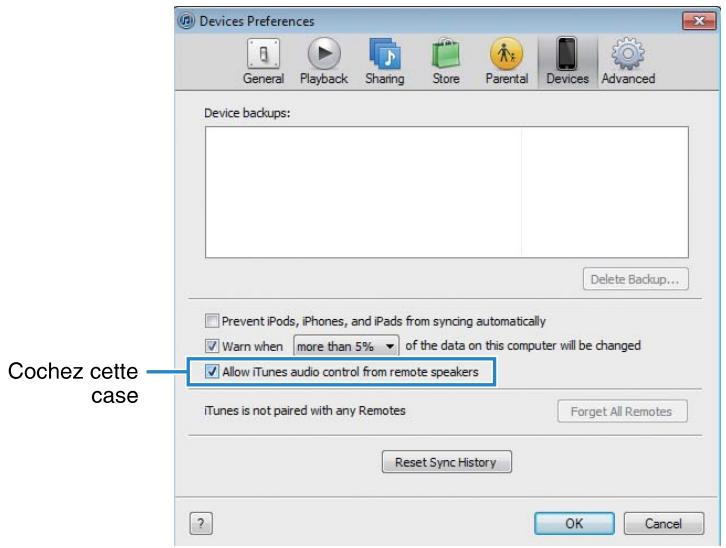

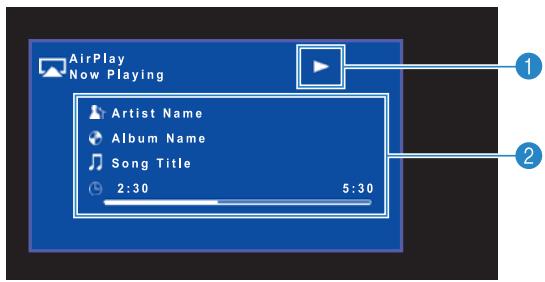

Lecture de musique avec AirPlay 67

Lecture de contenus musicaux issus d'iTunes ou d'un iPod 67

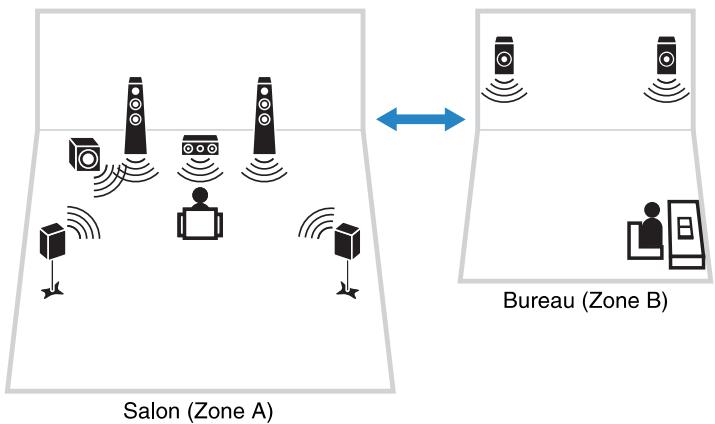

Lecture de musique dans plusieurs pièces

(RX-V577 uniquement) 69

Préparation de la Zone B 69

Affichage du statut actuel 71

Changement des informations présentées sur l'afficheur de la face avant 71

Configuration de réglages de lecture distincts pour différentes sources de lecture (menu Option) 72

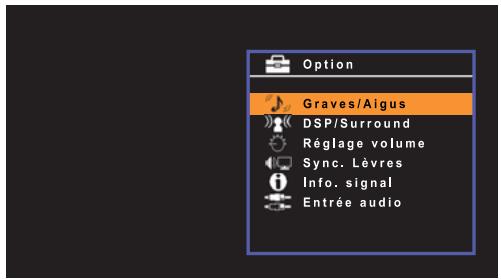

Éléments de menu Option 72

CONFIGURATIONS 76

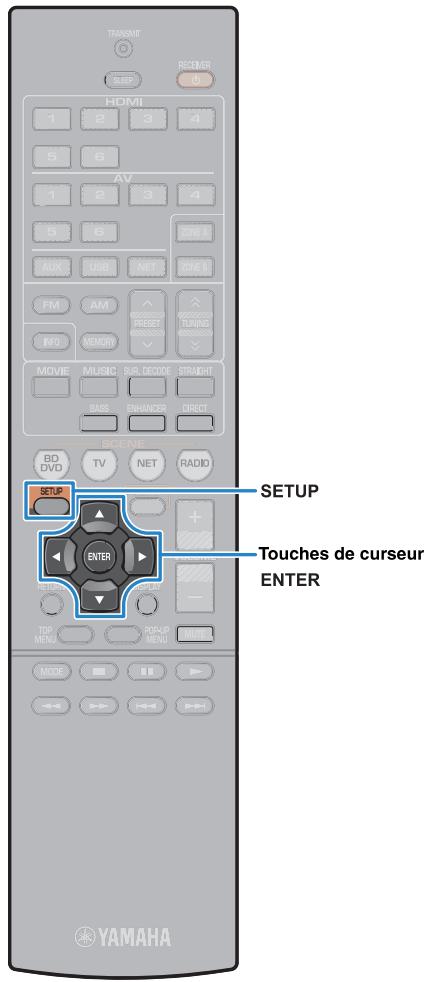

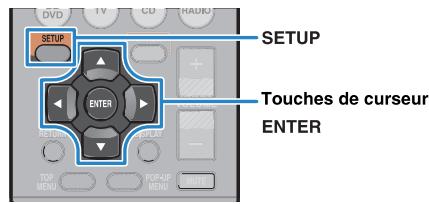

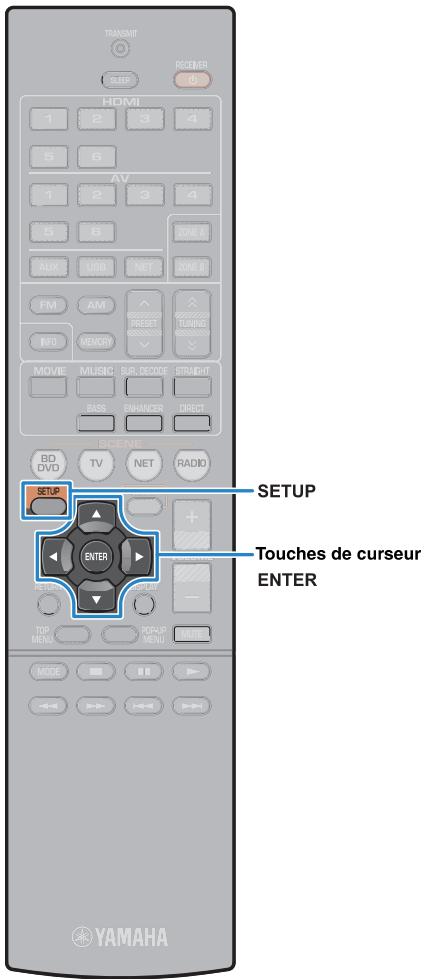

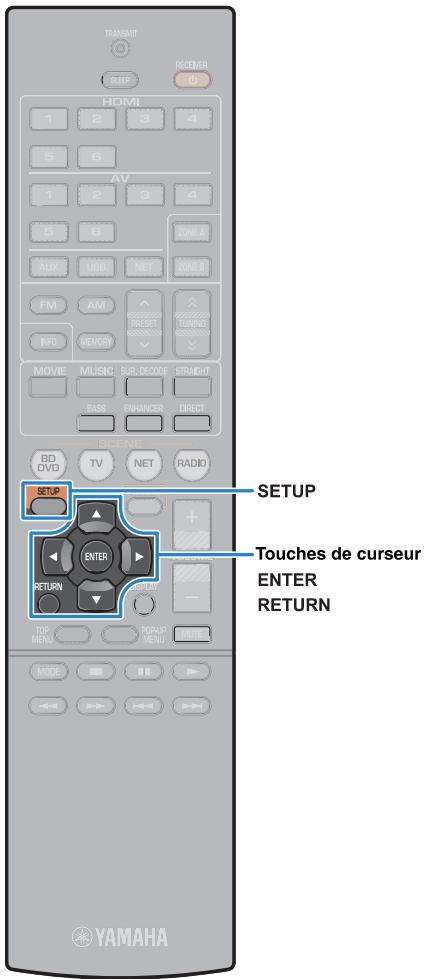

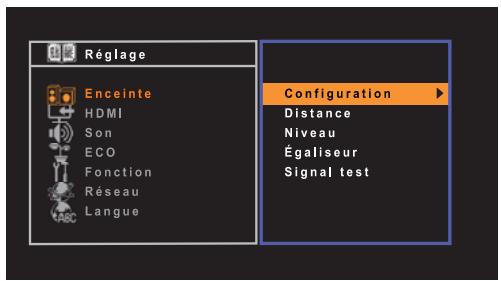

Configuration des diverses fonctions (menu Réglage) ..... 76

Éléments de menu Réglage 77

Enceinte 79

HDMI 83

Son 85

ECO 88

Fonction 89

Réseau 91

Langue 93

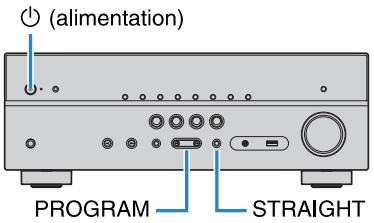

Configuration des paramètres du système

(menu ADVANCED SETUP) 94

Éléments de menu ADVANCED SETUP 94

Modification du réglage de l'impédance des enceintes (SP IMP.) 94

Sélection de l'ID de la télécommande (REMOTE ID) 95

Changement du réglage de la fréquence de syntonisation FM/AM (TU) 95

Modification du type de signal vidéo (TV FORMAT) 95

Restauration des réglages par défaut (INIT) 95

Mise à jour du microprogramme (UPDATE) 96

Vérification de la version du microprogramme (VERSION) 96

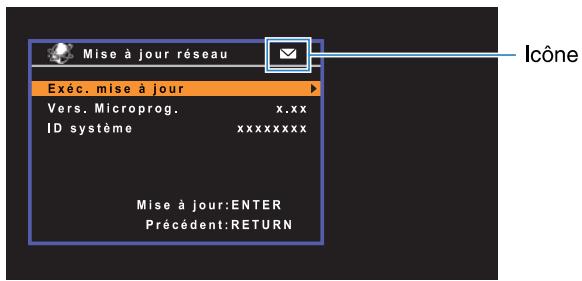

Mise à jour du microprogramme de l'unité via le réseau ..... 97

ANNEXE 98

Foire aux questions 98

Guide de dépannage 99

Alimentation, système et télécommande 99

Audio 101

Vidéo 103

Radio FM/AM 103

USB et réseau 104

Signalement d'erreurs sur l'afficheur de la face avant ..... 106

Glossaire 107

Informations audio ....107

Informations vidéo et HDMI 108

Réseau, informations ....108

Technologies Yamaha 109

Appareils et formats de fichiers pris en charge ..... 109

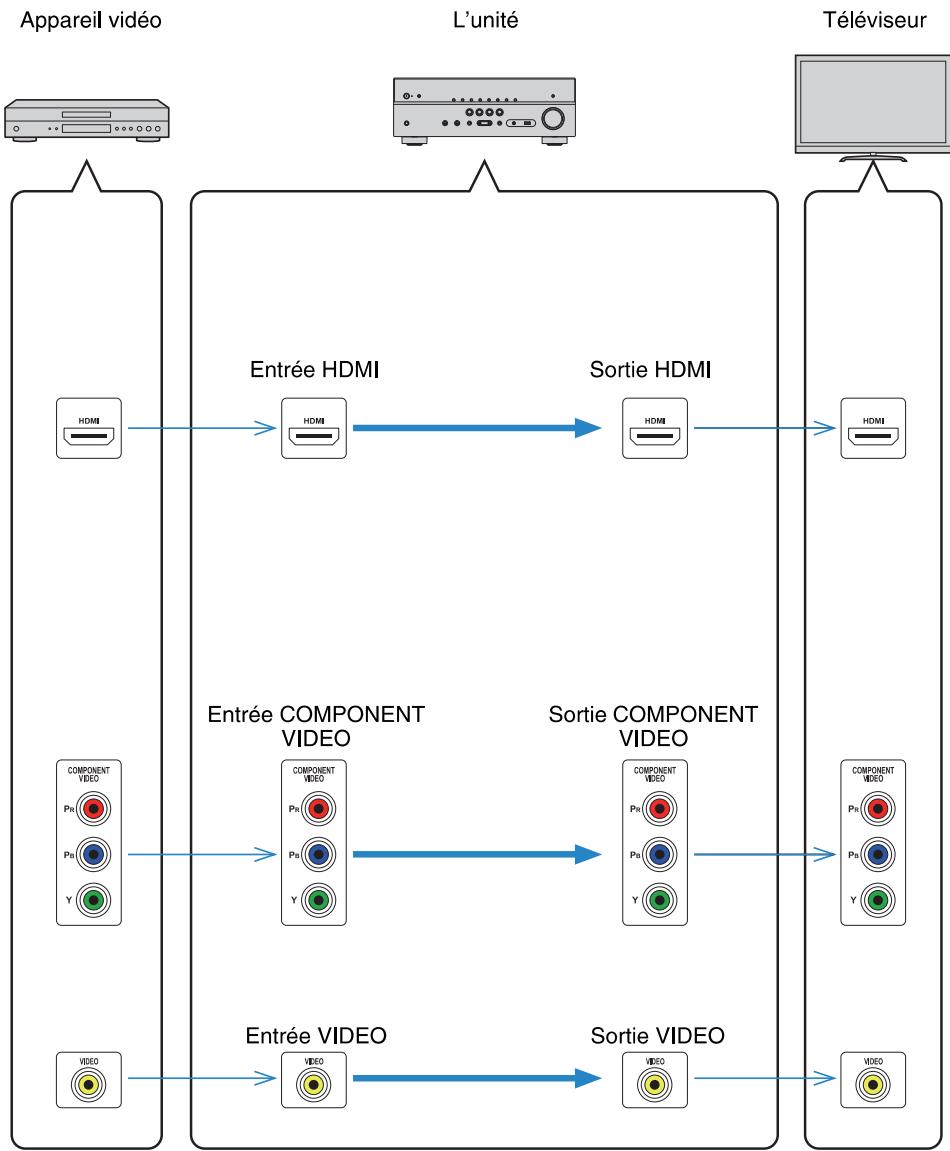

Flux des signaux vidéo .... 110

Informations sur le contrôle HDMI ....111

Contrôle HDMI 111

Audio Return Channel (ARC) 112

Compatibilité du signal HDMI 113

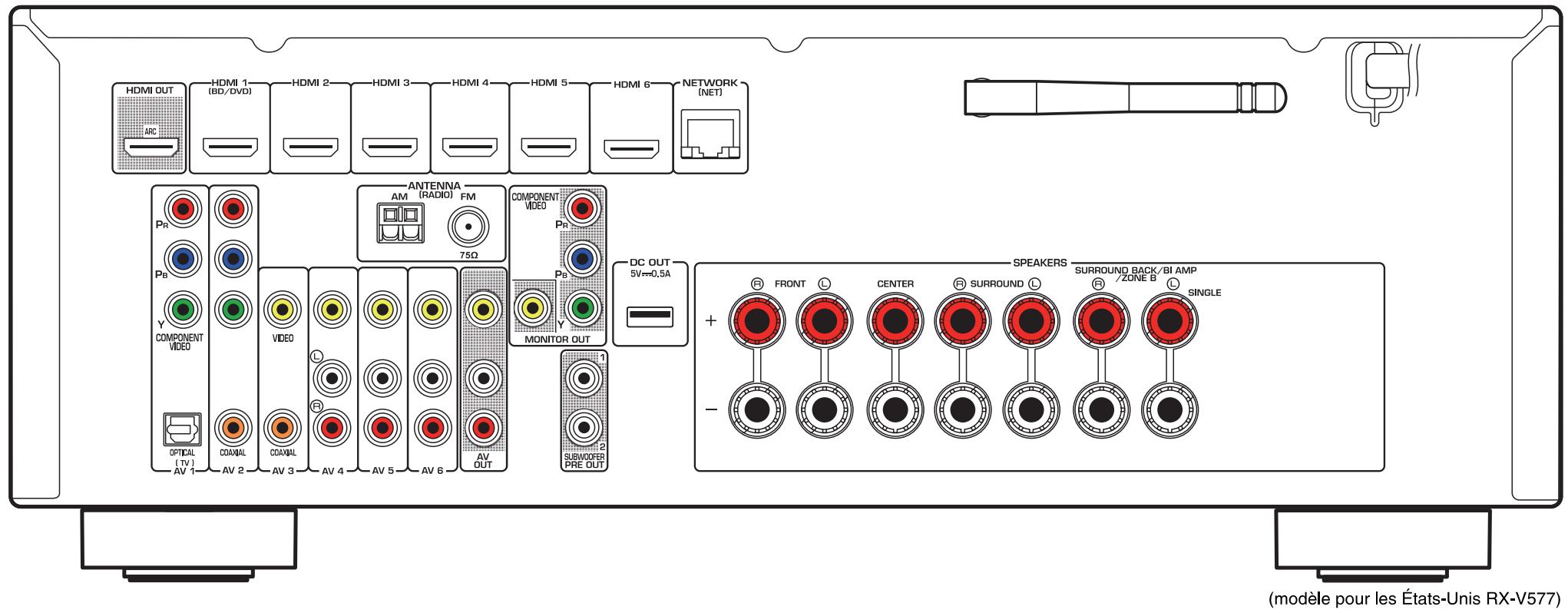

Diagramme de référence (face arrière) ..... 114

Marques commerciales .... 115

Caractéristiques techniques ....116

Index 119

Accessoires

Vérifiez que les accessoires suivants sont fournis avec le produit.

□ Télécommande

Insérez les piles comme indiqué.

□ Antenne AM

*L'élément fourni dépend de la région d'achat.

□ Microphone YPAO

□ CD-ROM (Mode d'emploi)
□ Manuel de configuration rapide
□ Brochure sur la sécurité

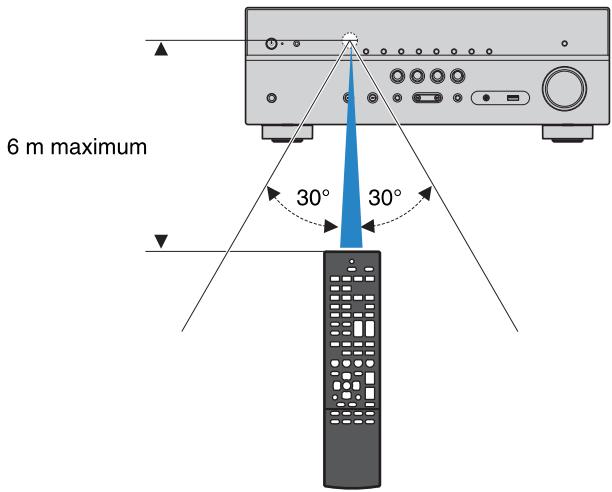

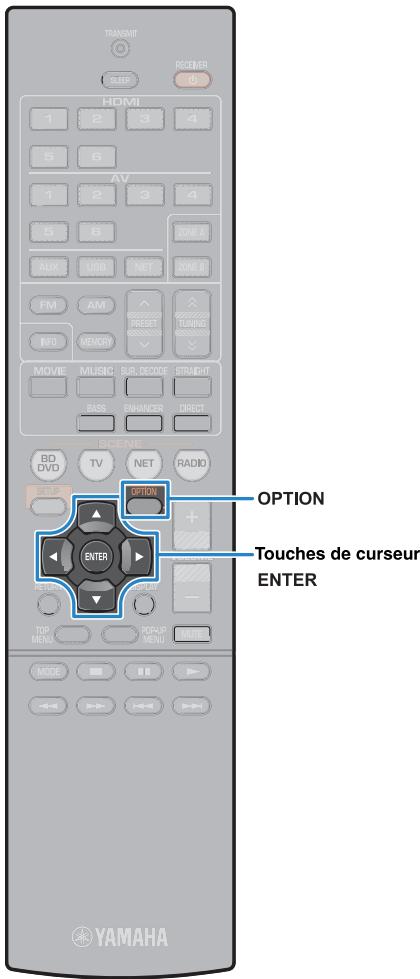

Rayon d'action de la télécommande

- Pointez la télécommande en direction du capteur de télécommande sur l'unité et respectez la distance de fonctionnement indiquée ci-dessous.

6 m maximum 30° 30°

- Les illustrations de l'unité principale utilisées dans ce manuel représentent le modèle RX-V577 (modèle pour les États-Unis), sauf avis contraire.

• Certaines caractéristiques sont indisponibles dans certaines régions.
• En fonction des améliorations du produit, les spécifications et illustrations peuvent être modifiées sans avis préalable.
• Ce manuel décrit les opérations réalisables avec la télécommande fournie.
• Dans ce manuel, le terme « iPod » désigne à la fois un « iPhone » et un « iPod ». « iPod » désigne à la fois un « iPod » et un « iPhone » sauf avis contraire.
• ! signale les précautions à prendre concernant l'utilisation de l'unité et les limites de ses fonctions.
  • signale des explications supplémentaires permettant une meilleure utilisation.

FONCTIONS

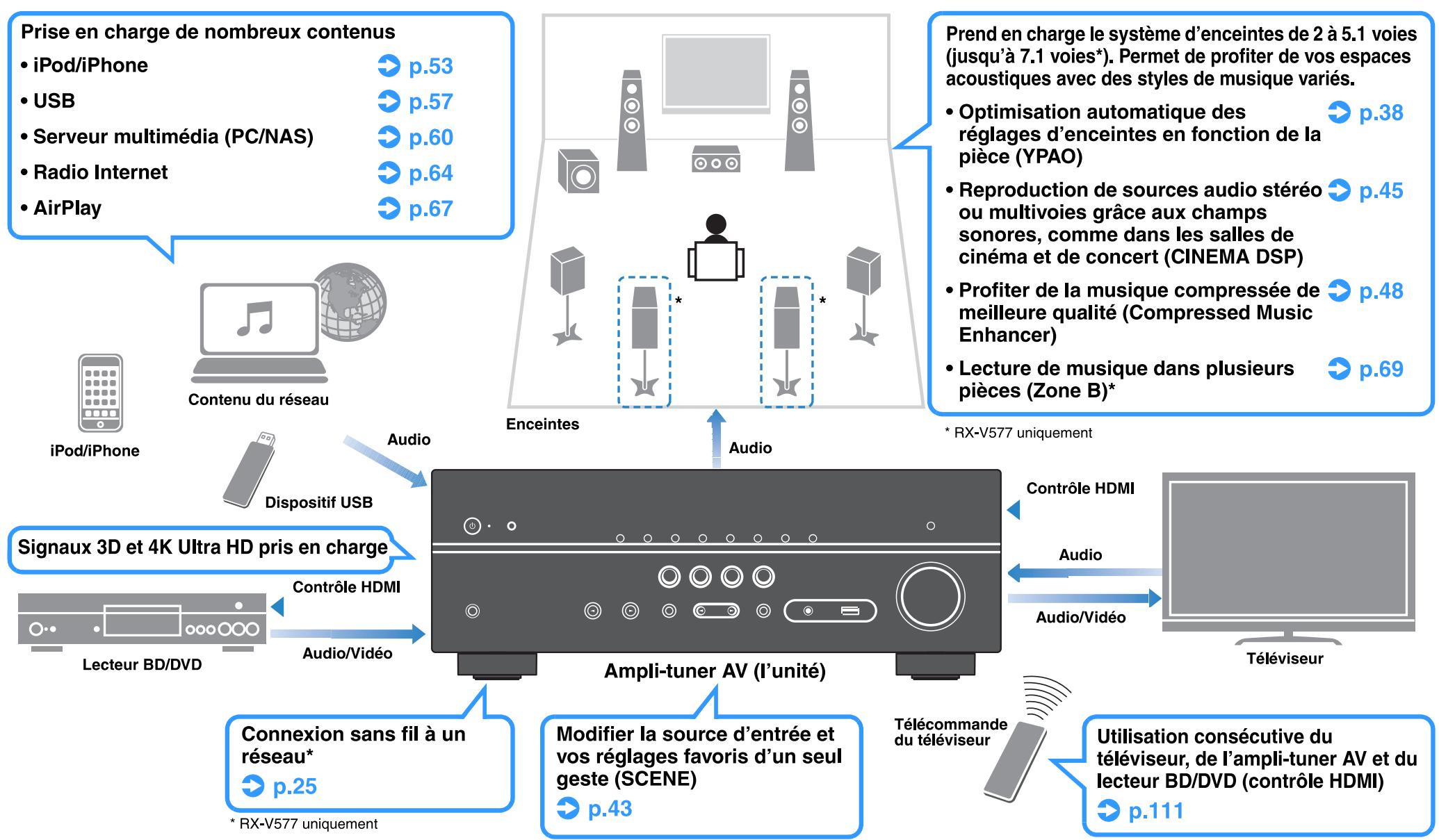

Fonctions de l'unité

De nombreuses fonctions utiles !

☐ Raccordement de divers appareils (p.21)

Diverses prises HDMI et prises d'entrée/sortie vous permettent de raccorder des appareils vidéo (tels que des lecteurs BD/DVD), des appareils audio (tels que des lecteurs CD), des consoles de jeux, des lecteurs audio portables, etc.

☐ Lecture du son TV avec ambiance sonore à l'aide d'un seul câble de raccordement HDMI (Audio Return Channel : ARC) (p.19)

Lors de l'utilisation d'un téléviseur compatible avec la fonction ARC, vous avez besoin d'un seul câble HDMI pour restituer des signaux vidéo vers le téléviseur, recevoir des signaux audio à partir de ce dernier et transmettre des signaux de contrôle HDMI.

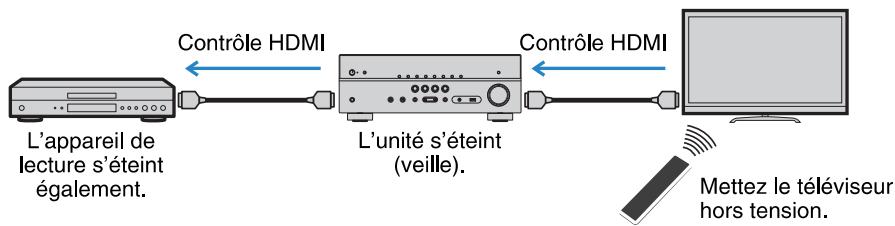

Contrôle HDMI Audio TV Vidéo d'un appareil externe

□ Fonctionnement simple et lecture de musique sans fil à partir d'un iPhone ou d'un appareil Android™

Grâce à l'application « AV CONTROLLER » pour Smartphone et tablettes, vous pouvez contrôler l'unité à partir d'un iPhone, d'un iPad ou d'un iPod touch et d'appareils Android. Pour plus d'informations, consultez notre site Web.

□ Création de champs sonores 3D (p.45)

La fonction Virtual Presence Speaker (VPS) vous permet de créer un champ sonore 3D chez vous (CINEMA DSP 3D).

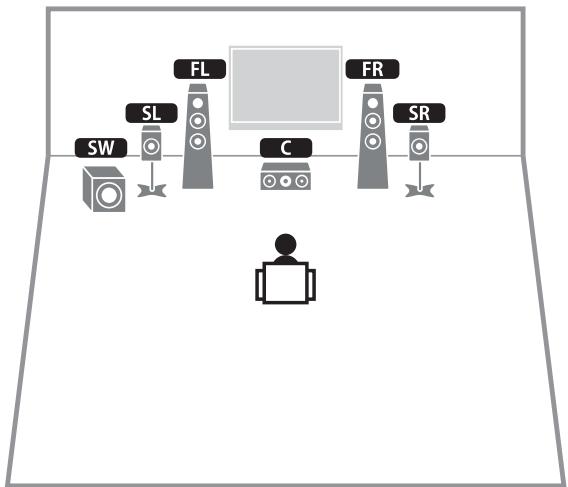

☐ Lecture surround avec 5 enceintes placées à l'avant (p.46)

Vous pouvez profiter du son surround même lorsque les enceintes surround sont placées à l'avant.

□ Profiter de la pureté du son haute fidélité (p.48)

Lorsque le mode de lecture directe est activé, l'unité lit la source sélectionnée à l'aide du tout dernier circuit pour vous faire profiter d'une qualité acoustique HI-FI.

□ Basse consommation

Le mode ECO (fonction d'économie d'énergie) permet de réduire la consommation d'énergie de l'unité pour profiter d'un système Home Cinéma respectueux de l'environnement (p.88).

Astuces utiles

La combinaison des prises d'entrée vidéo/audio ne correspond à aucun appareil externe...

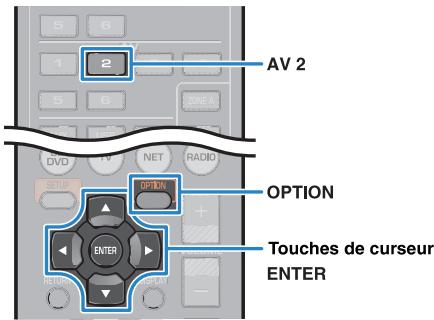

Utilisez le réglage « Entrée audio » du menu « Option » pour modifier la combinaison des prises d'entrée vidéo/audio afin qu'elle corresponde à la combinaison des prises de sortie de l'appareil externe (p.22).

Les sorties vidéo et audio ne sont pas synchronisées...

Utilisez l'option « Synchro » du menu « Réglage » pour ajuster le délai entre la sortie vidéo et audio (p.86).

Je souhaite écouter le son sur les enceintes du téléviseur...

Utilisez l'option « Sortie Audio » du menu « Réglage » pour sélectionner la destination de sortie des signaux transmis dans l'unité (p.83). Les enceintes de votre téléviseur peuvent être sélectionnées en tant que destination de sortie.

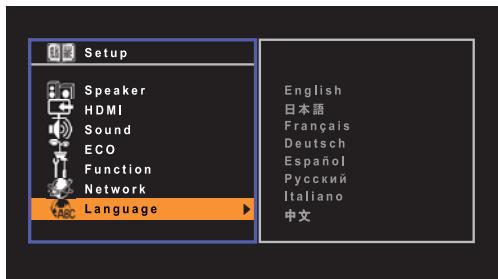

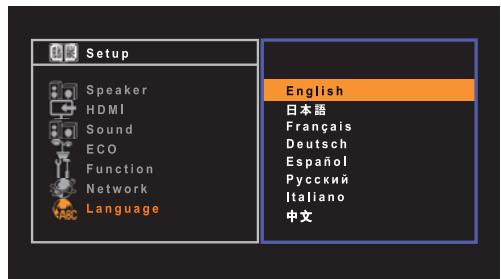

Je souhaite changer la langue du menu affiché à l'écran...

Utilisez l'option « Langue » dans le menu « Réglage » pour sélectionner l'une des langues suivantes : allemand, anglais, chinois, espagnol, français, italien, japonais ou russe (p.27).

Je souhaite mettre à jour le microprogramme...

Utilisez l'option « Mise à jour réseau » (p.97) du menu « Réglage » ou « UPDATE » (p.96) du menu « ADVANCED SETUP » pour mettre à jour le microprogramme de l'unité.

Il existe plusieurs autres fonctions permettant de personnaliser l'unité. Pour plus d'informations, reportez-vous aux pages suivantes :

• Réglages de SCENE (p.43)
• Réglages audio/vidéo et informations de signal de chaque source (p.72)
• Réglages des diverses fonctions (p.77)
• Paramètres du système (p.94)

Panneau avant

YAMAHA YRAO MIC Network WiFi CINEMA DSP 3D INFO (HSP) MEMORY Preset FM AM TURNO DIRECT SCENE BD DVD TV NET RADIO TONE CONTROL PROGRAM STRAIGHT AUX AUDIO 5V = 2.1A VOLUME PHONES SILENT CINEMA INPUT 13 14 15 16 17 18 19 20

Met l'unité sous ou hors tension (veille).

2 Témoin de veille

S'allume lorsque l'unité se trouve en mode veille et si :

• Contrôle HDMI est activé (p.83)
• Attente Inchangé est activé (p.83)
  • Veille du réseau est activé (p.92)
• Un iPod est en charge (p.53)

③ Prise YPAO MIC

Pour le raccordement du microphone YPAO fourni (p.38).

4 Capteur de la télécommande

Reçoit les signaux de la télécommande (p.4).

5 Touche INFO (WPS)

Sélectionne les informations présentées sur l'afficheur de la face avant (p.71). (RX-V577 uniquement)

Entre la configuration de connexion LAN sans fil (configuration de bouton WPS) en maintenant enfoncé pendant 3 secondes (p.30).

6 Touche MEMORY

Enregistre les stations radio FM/AM en tant que stations préréglées (p.50).

7 Touches PRESET Sélectionnez une station radio FM/AM préréglée (p.51).
8 Touches FM et AM Basculez entre FM et AM (p.49).
9 Touches TUNING Sélectionnez la radiofréquence (p.49).
10 Afficheur de la face avant Affiche des informations (p.8).
11 Touche DIRECT Active/désactive le mode de lecture directe (p.48).
12 Prise PHONES Pour le branchement d'un casque.
13 Touches INPUT Sélectionnez une source d'entrée.
14 Touche Graves/Aigus Règle la bande des sons haute et basse fréquence en sortie (p.73).

15 Touches SCENE Sélectionnez la source d'entrée, le programme sonore et la sortie HDMI enregistrés d'un seul geste. Ces touches permettent également d'allumer l'unité lorsqu'elle se trouve en mode veille (p.43).
16 Touches PROGRAM Sélectionnez un programme sonore ou un décodeur d'ambiance (p.44).
17 Touche STRAIGHT Active/désactive le mode de décodage direct (p.47).
18 Prise AUX Pour la connexion des appareils, tels que les lecteurs audio portables (p.24).

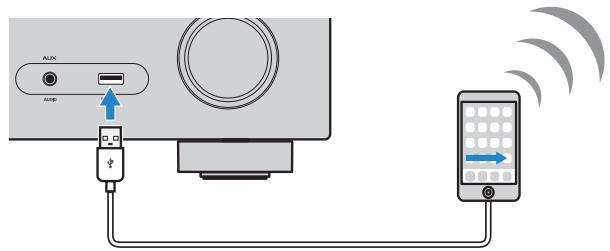

19 Prise USB Pour le raccordement d'un dispositif de stockage USB (p.57) ou d'un iPod (p.53).
20 Bouton VOLUME Règle le volume.

1 HDMI OUT ECO 2 3 4 5 6 7 ENHANCER STEREO TUNED CINEMA DSP SLEEP ZONE A ZONE B MUTE VOL. 119.8 dB ADAPTIVE DRC LC R SL SW SR SBL SB SBR 8 9 10 11 12 9 13 14

1 HDMI

S'allume lorsque des signaux HDMI sont restitués ou reçus.

OUT

S'allume lorsque des signaux HDMI sont restitués.

2 ENHANCER

S'allume lorsque le mode Compressed Music Enhancer (p.48) fonctionne.

③ CINEMA DSP

S'allume lorsque CINEMA DSP (p.45) ou CINEMA DSP 3D (p.45) fonctionne.

4 STEREO

S'allume lorsque l'unité reçoit un signal stéréo provenant d'une radio FM.

TUNED

S'allume lorsque l'unité reçoit un signal provenant d'une station de radio FM/AM.

5 SLEEP

S'allume lorsque la minuterie de mise hors service est activée.

6 MUTE

Clignote lorsque le son est mis en sourdine.

7 Témoin de volume

Indique le volume actuel.

8 ECO

S'allume lorsque le mode ECO (p.88) est activé.

9 Témoins de curseur

Indiquent les touches de curseur de la télécommande actuellement opérationnelles.

10 Affichage des informations

Affiche le statut actuel (nom d'entrée et nom du mode sonore par exemple). Vous pouvez changer les informations affichées en appuyant sur INFO (p.71).

11 Indicateur d'intensité du signal (RX-V577 uniquement)

Indique l'intensité du signal sans fil (p.28).

12 Indicateurs ZONE (RX-V577 uniquement)

Indiquent la zone sur laquelle le son est émis (p.70).

13 Témoins d'enceinte

Ils indiquent les bornes depuis lesquelles les signaux sont émis.

L Enceinte avant (G)
R Enceinte avant (D)
C Enceinte centrale
SL Enceinte d'ambiance (G)
SR Enceinte d'ambiance (D)
SBL Enceinte Surround arrière (G)*
SBR Enceinte Surround arrière (D)*
SB Enceinte Surround arrière*
SW Subwoofer

* RX-V577 uniquement

14 ADAPTIVE DRC

S'allume lorsque le mode Adaptive DRC (p.73) fonctionne.

1 2 3 4 5 6 HDMI OUT HDMI 1 (HD/DVD) HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6- Network (NET) WireLESS AC An/UNNA AM (RADIO) FM 75Ω COMPONENT VIDEO Pe Pe Y COMPONENT VIDEO OFFICIAL (TV) AV 1 COSVAL AV 2 COSVAL AV 3 AV 4 AV 5 AV 6 AV OUT MONITOR OUT DC OUT 5W=0.5A SPEAKERS SURROUND BACK/8 AMP FRONT CENTER SURROUND ZONE B SINGLE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

(modèle pour les États-Unis RX-V577)
* La zone autour des prises de sortie audio/vidéo est blanche sur le produit réel afin d'éviter les mauvais raccordements.

1 Prises ANTENNA

Pour le raccordement à des antennes FM et AM (p.24).

2 Prise HDMI OUT

Pour le raccordement à un téléviseur compatible HDMI et la restitution de signaux vidéo/audio (p.19). En cas d'utilisation de la fonction ARC, le signal audio du téléviseur peut également être reçu par la prise HDMI OUT.

3 Prises HDMI 1–6

Pour le raccordement à des appareils de lecture compatibles HDMI et la réception de signaux vidéo/audio (p.21).

4 Prise NETWORK

Pour une connexion filaire à un réseau (p.25).

5 Prise WIRELESS (RX-V577 uniquement)

Pour un raccordement à l'antenne sans fil fournie (p.28).

6 Câble d'alimentation

Pour le raccordement de l'unité à une prise secteur (p.26).

7 Prises AV 1–6

Pour le raccordement à des appareils de lecture vidéo/audio et la réception de signaux vidéo/audio (p.21).

8 Prises AV OUT

Pour la restitution de signaux audio/vidéo sur un appareil d'enregistrement (tel qu'un VCR) (p.26).

9 Prises MONITOR OUT

Prises COMPONENT VIDEO :

Pour le raccordement à un téléviseur prenant en charge les signaux vidéo à composantes et la restitution des signaux vidéo (p.21).

Prise VIDEO :

Pour le raccordement à un téléviseur prenant en charge les signaux vidéo composite et la restitution des signaux vidéo (p.21).

Pour le raccordement à un caisson de graves (avec amplificateur intégré) (p.16).

• (RX-V577 uniquement)

Vous pouvez raccorder 2 subwoofers (avec amplificateur intégré) à l'unité.

11 Prise DC OUT

Permet d'alimenter un accessoire AV Yamaha. Pour plus d'informations sur les connexions, reportez-vous au mode d'emploi de l'accessoire AV.

12 Bornes SPEAKERS

Pour le raccordement à des enceintes (p.16).

- Les prises SURROUND BACK/BI AMP/ZONE B sont uniquement disponibles sur RX-V577.

13 VOLTAGE SELECTOR

(Modèles Standard uniquement)

Sélectionne la position de permutation en fonction de la tension locale (p.26).

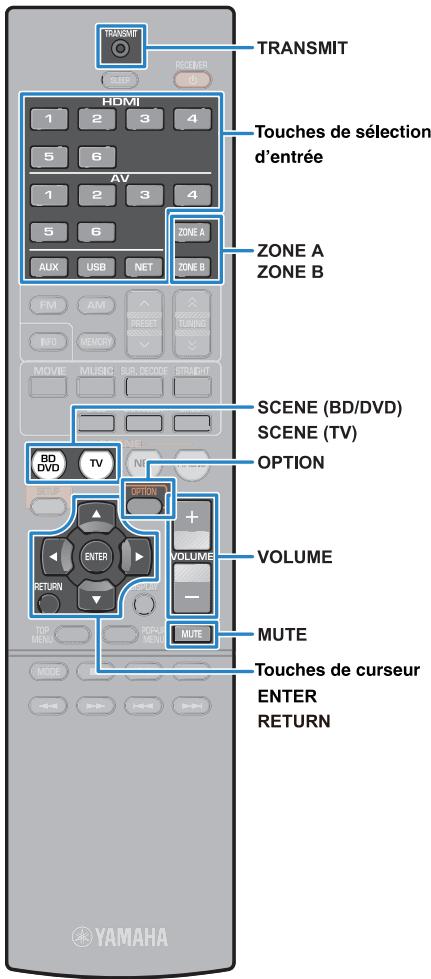

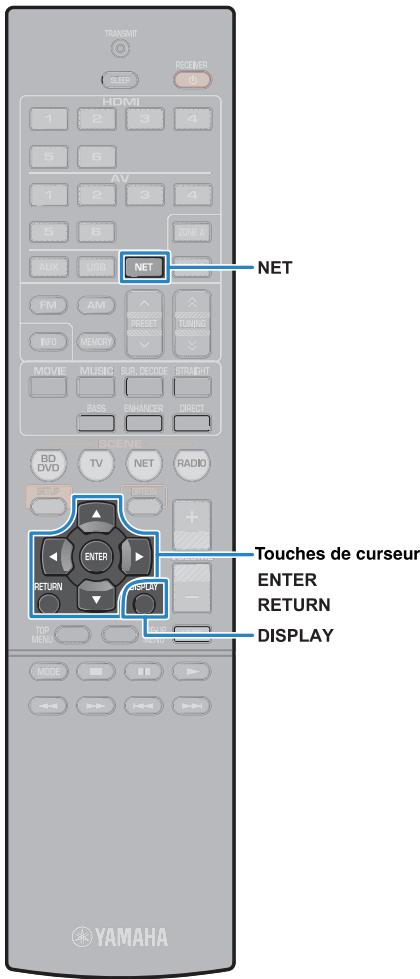

Télécommande

TRANSMIT SLEEP RECENER 13 HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ZONE B 5 FM AM ↑ PRESET TUNING INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BASS ENHANCER DIRECT 8 SCENE BD DVD TV NET RADIO 9 SETUP OPTION + 10 ENTER VOLUME RETURN DISPLAY - TOP MENU POPUP MUTE 11 MODE ▼ ▼ ▼ ▼ 12 YAMAHA

1 Émetteur de signal de commande

Émet des signaux infrarouges.

2 Indicateur TRANSMIT

S'allume lorsque les signaux de télécommande sont transmis.

③ Touche SLEEP

Règle l'unité en mode veille automatique après une durée déterminée (minuterie de mise hors service). Appuyez à plusieurs reprises pour définir cette durée (120 min, 90 min, 60 min, 30 min, hors tension).

4 Touches de sélection d'entrée

Sélectionnez une source d'entrée pour la lecture.

HDMI 1–6 Prises HDMI 1–6

AV 1–6 Prises AV 1–6

AUX Prise AUX (sur le panneau avant)

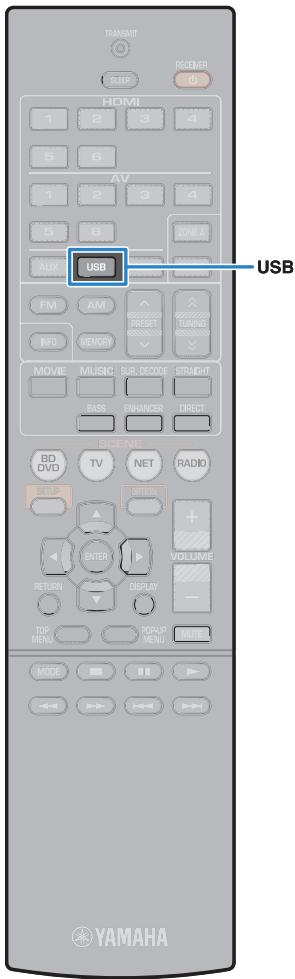

USB Prise USB (sur le panneau avant)

NET Sources réseau (appuyez à plusieurs reprises pour sélectionner une source de réseau souhaitée)

5 Touches radio

Contrôlent la radio FM/AM (p.49).

FM Bascule sur la radio FM.

AM Bascule sur la radio AM.

MEMORY Enregistre les stations radio FM/AM en tant que présélections.

PRESET Sélectionnez une station préréglée.

TUNING Sélectionnez la radiofréquence.

6 Touche INFO

Sélectionne les informations présentées sur l'afficheur de la face avant (p.71).

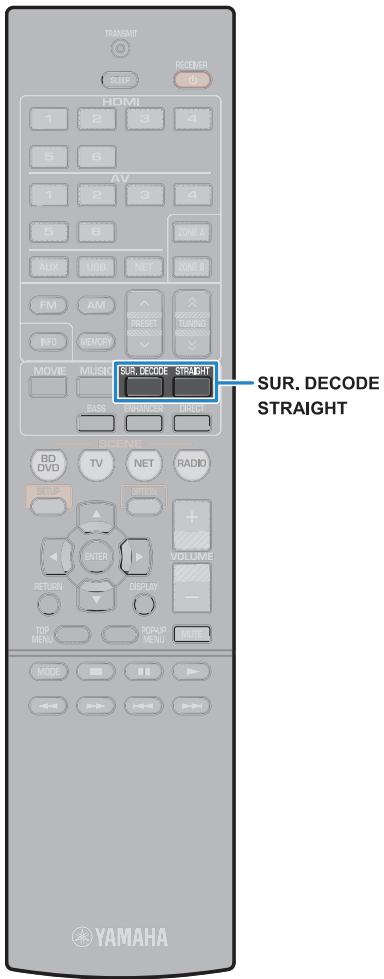

7 Touches de mode sonore

Sélectionnez un mode sonore (p.44).

8 Touches SCENE

Sélectionnez la source d'entrée, le programme sonore et la sortie HDMI enregistrés d'un seul geste. Ces touches permettent également d'allumer l'unité lorsqu'elle se trouve en mode veille (p.43).

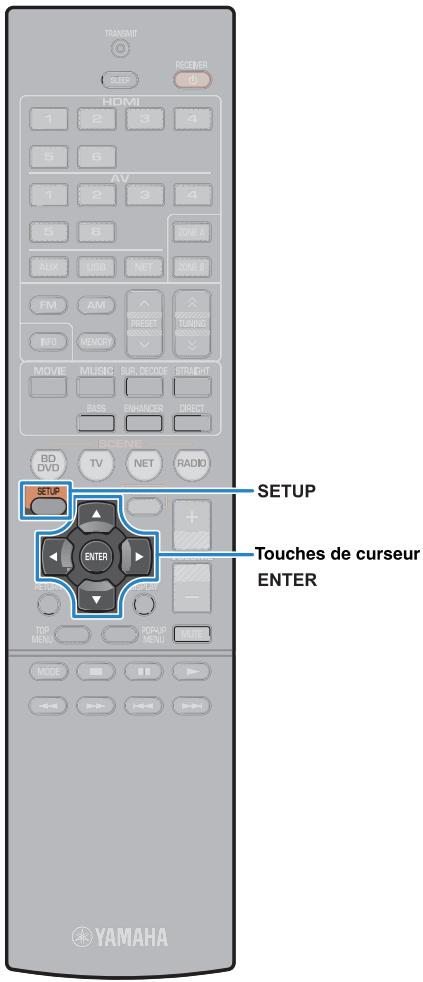

9 Touche SETUP

Affiche le menu de réglage (p.76).

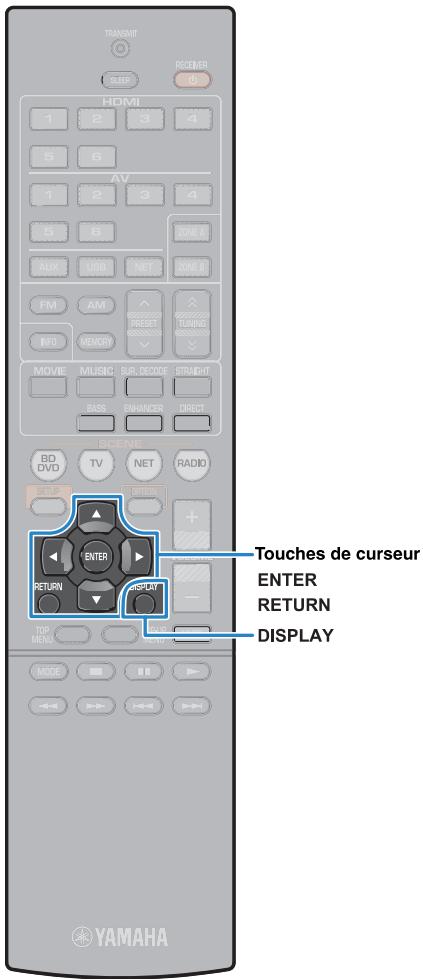

10 Touches d'opération de menu

Touches de curseur

Sélectionnent un menu ou un paramètre.

ENTER

Confirme un élément sélectionné.

RETURN

Revient à l'écran précédent.

11 Touche MODE

Bascule entre les modes « Stereo » et « Mono » pour la réception radio FM (p.49).

Passe en mode de fonctionnement iPod (p.55).

12 Touches d'opération d'appareil externe

Commandent la lecture de l'iPod (p.53), l'appareil de stockage USB (p.57) ou des PC/NAS (p.60).

Commandez également la lecture ou utilisez les menus des appareils de lecture raccordés à l'unité à l'aide d'un câble HDMI.

- Les appareils de lecture doivent prendre en charge le contrôle HDMI. Néanmoins, Yamaha ne garantit pas le fonctionnement de tous les appareils compatibles avec le contrôle HDMI.

13 Touche RECEIVER

Met l'unité sous ou hors tension (veille).

14 Touches ZONE

Activent/désactivent la sortie audio sur Zone A ou Zone B (p.70).

- Les touches ZONE ne fonctionnent que sur le RX-V577.

15 Touche OPTION

Affiche le menu des options (p.72).

16 Touches VOLUME

Réglez le volume.

17 Touche MUTE

Met la sortie audio en sourdine.

PRÉPARATION

Procédure de configuration générale

1 Installation des enceintes (p.12)
2 Raccordement des enceintes (p.16)
3 Raccordement d'un téléviseur (p.19)
4 Raccordement d'appareils de lecture (p.21)
5 Raccordement des antennes FM/AM (p.24)
6 Connexion à un réseau (connexion LAN filaire) (p.25)
7 Raccordement d'appareils d'enregistrement (p.26)
8 Raccordement du câble d'alimentation (p.26)
9 Sélection d'une langue pour le menu affiché à l'écran (p.27)
10 Raccordement à un réseau sans fil (RX-V577 uniquement) (p.28)
11 Optimisation automatique des réglages d'enceintes (YPAO) (p.38)

Choisissez la disposition des enceintes en fonction de leur nombre et répartissez-les dans la pièce.

Raccordez les enceintes à l'unité.

Raccordez un téléviseur à l'unité.

Raccordez des appareils vidéo (tels que des lecteurs BD/DVD) et appareils audio (tels que les lecteurs CD) à l'unité.

Raccordez les antennes FM/AM fournies à l'unité.

Raccordez l'unité à un réseau avec un câble de réseau disponible dans le commerce.

Raccordez les appareils d'enregistrement à l'unité.

Une fois tous les raccordements terminés, branchez le câble d'alimentation.

Sélectionnez la langue souhaitée pour le menu affiché à l'écran.

Raccordez l'unité à un réseau sans fil.

Optimisez les réglages des enceintes, tels que les paramètres acoustiques et d'équilibre des volumes, en fonction de la pièce (YPAO).

La préparation est désormais terminée. Vous pouvez visionner des films, écouter de la musique, la radio et d'autres contenus sur l'unité !

1 Installation des enceintes

Choisissez la disposition des enceintes en fonction du nombre d'enceintes que vous utilisez et placez les enceintes et le caisson de graves dans la pièce. Cette section présente des exemples représentatifs de disposition des enceintes.

Attention

• (Modèles pour les États-Unis et le Canada uniquement)
  L'unité est configurée pour des enceintes 8 ohms par défaut. Lors du raccordement des enceintes 6 ohms, réglez l'impédance de l'enceinte de l'unité sur « 6 Ω MIN ». Pour plus d'informations, reportez-vous à la section « Réglage de l'impédance des enceintes » (p.15).
• (Sauf pour les modèles destinés aux États-Unis et au Canada)
  Utilisez des enceintes d'une impédance d'au moins 6 Ω.

Type d'enceinte	Abr.	Fonction	Système d'enceintes (nombre de voies)
			7.1^*1	6.1^*1	5.1	5.1(Virtual CINEMA FRONT)	4.1	3.1	2.1
Avant (G)	FL	Produisent les sons des canaux gauche/droit (sons stéréo).	●	●	●	●	●	●	●
Avant (D)	FR		●	●	●	●	●	●	●
Centre	C	Produit les sons de voie centrale (tels que les dialogues et les voix).	●	●	●	●		●
Surround (G)	SL	Produisent les sons surround du canal gauche/droit.	●	●	●	^*2	●
Surround (D)	SR		●	●	●	^*2	●
Surround arrière (G)^*1	SBL	Produit les sons d'ambiance des voies arrière gauche/droite.	●
Surround arrière (D)^*1	SBR		●
Surround arrière *1	SB	Produit le mixage des sons d'ambiance des voies arrière gauche/droite.		●
Subwoofer	SW	Produit des sons à partir de la voie LFE (effet de basses fréquences) et renforce les basses des autres voies.Cette voie est comptée pour 0.1.	●	●	●	●	●	●	●

*1 RX-V577 uniquement
*2 Placez les enceintes surround à l'avant et réglez « Virtual CINEMA FRONT » (p.81) dans le menu « Réglage » sur « Activé ».

• RX-V577 prend en charge le système d'enceintes de 2 à 7.1 voies et RX-V477 prend en charge le système d'enceintes de 2 à 5.1 voies.
  • (RX-V577 uniquement)

Vous pouvez raccorder deux caissons de graves (avec amplificateur intégré) à l'unité. 2 subwoofers raccordés à l'unité produisent les mêmes sons.

Système à 7.1 voies (RX-V577 uniquement)

FL SW C FR SW SL 10° à 30° SBL 10° à 30° SBR 30 cm ou plus SR

Système à 6.1 voies (RX-V577 uniquement)

Système à 5.1 voies

SW FL C FR SL 10° à 30° 10° à 30° SR

Système à 5.1 voies (Virtual CINEMA FRONT)

- Pour utiliser cette configuration, réglez « Virtual CINEMA FRONT » (p.81) dans le menu « Réglage » sur « Activé ».

- Vous pouvez profiter du son surround même sans l'enceinte centrale (système à 4.1 voies avant).

Système à 4.1 voies

SW FL FR SL 10° à 30° 10° à 30° SR

Système à 3.1 voies

Réglage de l'impédance des enceintes

(Modèles pour les États-Unis et le Canada uniquement)

L'unité est configurée pour des enceintes 8 ohms par défaut. Lors du raccordement des enceintes 6 ohms, réglez l'impédance des enceintes sur « 6 Ω MIN ».

1 Avant de raccorder les enceintes, raccordez le câble d'alimentation à une prise secteur.
2 Tout en maintenant enfoncé STRAIGHT sur le panneau avant, appuyez sur ⏻ (alimentation).

( alimentation)

STRAIGHT

3 Vérifiez que « SP IMP. » s'affiche sur l'afficheur de la face avant.

SP IMP. . . 80MIN

4 Appuyez sur STRAIGHT pour sélectionner « 6 Ω MIN ».
5 Appuyez sur ⏻ (alimentation) pour régler l'unité sur le mode veille et enlevez le câble d'alimentation de la prise secteur.

Vous êtes maintenant prêt à raccorder les enceintes.

2 Raccordement des enceintes

Raccordez les enceintes placées dans la pièce à l'unité. Les schémas suivants indiquent comment raccorder les systèmes à 5.1 et 7.1 voies. Pour d'autres systèmes, raccordez les enceintes tout en vous référant au schéma de connexion pour le système à 5.1 voies.

Attention

• Débranchez le câble d'alimentation de l'unité de la prise secteur et éteignez le caisson de graves avant de raccorder les enceintes.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne se touchent pas ou n'entrent pas en contact avec les parties métalliques de l'unité. Ce contact risque d'endommager l'unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l'enceinte, le message « Check SP Wires » apparaît sur l'afficheur de la face avant lors de la mise sous tension de l'unité.

Câbles requis pour le raccordement (disponible dans le commerce)

Câbles d'enceinte (x nombre d'enceintes)

Câble de broche audio (x1 : pour le raccordement d'un caisson de graves)

Système à 5.1 voies

- (RX-V577 uniquement) Vous pouvez raccorder 2 subwoofers (avec amplificateur intégré) à l'unité. Les 2 subwoofers produisent le même son.

Système à 7.1 voies

(RX-V577 uniquement)

- Lorsque vous n'utilisez qu'une enceinte surround arrière, vous devez la raccorder à la prise SINGLE (côté Gauche).

Raccordement de câbles d'enceinte

Les câbles d'enceinte sont composés de deux fils. L'un se connecte à la borne négative « - » de l'unité et de l'enceinte, l'autre est destiné à la borne positive « + ». Si les fils sont de couleurs différentes afin d'éviter toute confusion, connectez le fil de couleur noire à la borne négative et l'autre fil à la borne positive.

① Dénudez sur environ 10 mm les extrémités du câble d'enceinte et torsadez solidement les fils dénudés de ce câble.
② Desserrez la borne d'enceinte.
③ Insérez les fils dénudés du câble dans l'écartement sur le côté (supérieur droit ou inférieur gauche) de la borne.
④ Serrez la borne.

+ (rouge) - (noir)

Utilisation d'une fiche banane

(Modèles standard et destinés aux États-Unis, au Canada, à la Chine et à l'Australie uniquement)

① Serrez la borne d'enceinte.
② Insérez la fiche banane dans l'extrémité de la borne.

Fiche banane ① FRONT ②

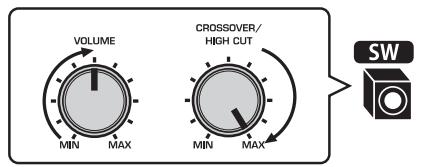

Raccordement du caisson de graves (avec amplificateur intégré)

Utilisez un câble de broche audio pour connecter le caisson de graves.

Câble de broche audio

bre broche

Raccordement d'enceintes avant qui prennent en charge les connexions bi-amplificatrices

(RX-V577 uniquement)

Lorsque vous utilisez des enceintes avant prenant en charge des connexions bi-amplificatrices, raccordez-les aux prises FRONT et SURROUND BACK/BI-AMP/ZONE B.

Pour activer la fonction bi-amplificatrice, réglez l'option « Affect. amp puiss. » (p.79) du menu « Réglage » sur « BI-AMP » après avoir raccordé le câble d'alimentation à une prise secteur.

!

- Les enceintes arrière surround ou les enceintes de Zone B ne peuvent pas être utilisées pendant des connexions bi-amplificatrices.

- Les prises FRONT et SURROUND BACK/BI-AMP/ZONE B émettent les mêmes signaux.

Attention

- Avant d'effectuer les connexions bi-amplificatrices, enlevez toutes les fixations ou les câbles qui raccordent un haut-parleur de graves à un haut-parleur d'aigus. Reportez-vous au mode d'emploi des enceintes pour plus de détails. Si vous ne réalisez pas de connexions bi-amplificatrices, assurez-vous que les fixations ou les câbles sont connectés avant de raccorder les câbles d'enceinte.

Raccordement des enceintes (Zone B)

(RX-V577 uniquement)

La fonction Zone A/B vous permet de lire une source d'entrée à la fois dans la pièce dans laquelle l'unité est installée (Zone A) et dans une autre pièce (Zone B). Pour raccorder les enceintes Zone B, reportez-vous à la section « Lecture de musique dans plusieurs pièces (RX-V577 uniquement) » (p.69).

!

- Les enceintes surround arrière ou les enceintes avant bi-amplifiées ne peuvent pas être utilisées alors que la fonction de Zone B est activée.

Prises et câbles d'entrée/sortie

Prises vidéo/audio

Prises HDMI

Transmettent des signaux vidéo numériques et des sons numériques via une seule prise. Utilisez un câble HDMI.

Câble HDMI

- Utilisez un câble à 19 broches HDMI avec le logo HDMI. Pour garantir la qualité du signal, nous vous recommandons d'utiliser un câble d'une longueur inférieure à 5,0 m.

• Les prises HDMI de l'unité prennent en charge le contrôle HDMI, les fonctions Audio Return Channel (ARC) et la fonction de transmission vidéo 3D et 4K Ultra HD (par l'intermédiaire de la sortie).
• Utilisez des câbles HDMI à grande vitesse pour profiter de vidéos 3D ou 4K Ultra HD.

Prises vidéo

Prises COMPONENT VIDEO

Transmettez des signaux vidéo séparés en trois composants : luminance (Y), chrominance bleu (PB) et chrominance rouge (PR). Utilisez un câble vidéo à composantes à trois fiches.

Câble vidéo à composantes

Transmettent des signaux vidéo analogiques. Utilisez un câble de broche vidéo.

Câble de broche vidéo

Prises audio

Prises OPTICAL

Transmettent des signaux audio numériques. Utilisez un câble optique numérique. Retirez le cas échéant l'embout protecteur avant d'utiliser le câble.

Câble optique numérique

Prises COAXIAL

Transmettent des signaux audio numériques. Utilisez un câble coaxial numérique.

Câble coaxial numérique

Prises AUDIO

(Prises stéréo G/D)

Transmettent des signaux audio stéréo analogiques. Utilisez un câble de broche stéréo (câble RCA).

Câble de broche stéréo

(Mini-jack stéréo)

Transmet des signaux audio stéréo analogiques. Utilisez un mini-jack stéréo.

Mini-jack stéréo

3 Raccordement d'un téléviseur

Raccordez un téléviseur à l'unité pour pouvoir restituer sur le téléviseur les signaux vidéo entrés sur l'unité. Vous pouvez également restituer le son du téléviseur sur l'unité. Pour maximiser la performance de l'unité, nous vous recommandons de raccorder un téléviseur à l'aide d'un câble HDMI.

Raccordement HDMI

Raccordez le téléviseur à l'unité à l'aide d'un câble HDMI et d'un câble optique numérique.

• Vous n'effectuez pas de connexion de câble optique numérique entre le téléviseur et l'unité dans les cas suivants :
• Si votre téléviseur prend en charge Audio Return Channel (ARC)
• Si vous ne recevrez que des émissions de télévision que via le décodeur
• Si vous raccordez un téléviseur prenant en charge le contrôle HDMI à l'unité à l'aide d'un câble HDMI, vous pouvez contrôler l'alimentation et le volume de l'unité avec la télécommande du téléviseur.

Pour utiliser le contrôle HDMI et ARC, vous devez configurer les réglages HDMI sur l'unité. Pour plus de détails sur les réglages, reportez-vous aux « Informations sur HDMI » (p.111).

À propos d'Audio Return Channel (ARC)

• ARC permet aux signaux audio de se déplacer dans les deux sens. Si vous raccordez un téléviseur qui prend en charge ARC à l'unité à l'aide d'un seul câble HDMI, vous pouvez restituer des signaux vidéo/audio sur le téléviseur ou recevoir les signaux audio du téléviseur sur l'unité.
• Lors de l'utilisation d'ARC, raccordez un téléviseur à l'aide d'un câble HDMI qui prend en charge ARC.

Raccordement vidéo à composantes / composite

Lors du raccordement d'un appareil vidéo à l'aide d'un câble vidéo à composantes, raccordez le téléviseur aux prises MONITOR OUT (vidéo à composantes).

Lors du raccordement d'un appareil vidéo à l'aide d'un câble de broche vidéo, raccordez le téléviseur à la prise MONITOR OUT (VIDEO).

• Si vous raccordez votre téléviseur à l'unité à l'aide d'un câble autre qu'un câble HDMI, vous ne pouvez pas restituer sur le téléviseur les signaux vidéo entrés sur l'unité.
• Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI.

- Si vous ne recevrez des émissions de télévision que via le décodeur, vous n'avez pas besoin de raccorder un câble audio entre le téléviseur et l'unité.

☐ Raccordement COMPONENT VIDEO (avec un câble vidéo à composantes)

☐ Raccordement VIDEO (vidéo composite) (avec un câble de broché vidéo)

4 Raccordement d'appareils externes

L'unité est équipée de plusieurs prises d'entrée, notamment des prises HDMI vous permettant de raccorder différents types d'appareils de lecture. Pour plus d'informations sur le raccordement d'un iPod ou d'un dispositif de stockage USB, reportez-vous aux pages suivantes :

• Raccordement d'un iPod (p.53)
• Raccordement d'un dispositif de stockage USB (p.57)

Raccordement d'appareils vidéo (tels que des lecteurs BD/DVD)

Raccordez des appareils vidéo tels que des lecteurs BD/DVD, des décodeurs ou des consoles de jeux à l'unité. Selon les prises de sortie vidéo/audio présentes sur votre appareil vidéo, choisissez l'un des raccordements suivants. Nous vous recommandons d'utiliser une connexion HDMI si l'appareil vidéo est doté d'une prise de sortie HDMI.

- Si la combinaison des prises d'entrée vidéo/audio disponibles sur l'unité ne correspond pas à votre appareil vidéo, modifiez-la en fonction des prises de sortie de votre appareil (p.22).

Connexion HDMI

Raccordez un appareil vidéo à l'unité à l'aide d'un câble HDMI.

Prises HDMI 1-6 L'unité (arrière) HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 HDMI OUT HDMI 1 BD/DVD HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 HDMI OUT HDMI Sortie HDMI HDMI Appareil vidéo

Si vous appuyez sur HDMI 1–6 pour sélectionner la source d'entrée, les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.

- Pour regarder des vidéos reçues à partir des prises HDMI 1–6, vous devez raccorder votre téléviseur à la prise HDMI OUT de l'unité (p.19 à 21).

Raccordement vidéo à composantes

Raccordez un appareil vidéo à l'unité à l'aide d'un câble vidéo à composantes et d'un câble audio (optique numérique ou coaxial numérique). Selon les prises de sortie audio présentes sur votre appareil vidéo, choisissez un jeu de prises d'entrée (sur l'unité).

Prises de sortie sur l'appareil vidéo		Prises d'entrée de l'unité
Vidéo	Audio
Vidéo à composantes	Optique numérique	AV 1 (COMPONENT VIDEO + OPTICAL)
	Coaxiale numérique	AV 2 (COMPONENT VIDEO + COAXIAL)
	Stéréo analogique	Vous devez changer la combinaison des prises d'entrée vidéo/audio (p.22).

Si vous appuyez sur AV 1–2 pour sélectionner la source d'entrée, les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.

- Pour regarder des vidéos reçues à partir des prises AV 1–2 (COMPONENT VIDEO), vous devez raccorder votre téléviseur aux prises MONITOR OUT (COMPONENT VIDEO) de l'unité (p.21).

Connexion vidéo composite

Raccordez un appareil vidéo à l'unité à l'aide d'un câble de broche vidéo et d'un câble audio (câble coaxial numérique ou de broche stéréo). Selon les prises de sortie audio présentes sur votre appareil vidéo, choisissez un jeu de prises d'entrée (sur l'unité).

Prises de sortie sur l’appareil vidéo		Prises d’entrée de l’unité
Vidéo	Audio
Vidéo composite	Coaxiale numérique	AV 3 (VIDEO + COAXIAL)
	Stéréo analogique	AV 4-6 (VIDEO + AUDIO)
	Optique numérique	Vous devez changer la combinaison des prises d’entrée vidéo/audio (p.22).

Prise AV 3-6 (VIDEO) L'unité (arrière) Une des prises AV 3 (COAXIAL), prises AV 4-6 (AUDIO) Sortie vidéo (vidéo composite) APPAREIL vidéo Sortie audio (coaxiale numérique ou stéréo analogique)

Si vous appuyez sur AV 3–6 pour sélectionner la source d'entrée, les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.

- Pour regarder des vidéos reçues à partir des prises AV 3–6 (VIDEO), vous devez raccorder votre téléviseur à la prise MONITOR OUT (VIDEO) de l'unité (p.21).

Permutation des prises d'entrée vidéo/audio

Si la combinaison des prises d'entrée vidéo/audio disponibles sur l'unité ne correspond pas à votre appareil vidéo, modifiez-la en fonction des prises de sortie de votre appareil. Vous pouvez ainsi raccorder un appareil vidéo équipé des prises de sortie vidéo/audio suivantes :

Prises de sortie sur l'appareil vidéo		Prises d'entrée de l'unité
Vidéo	Audio	Vidéo	Audio
HDMI	Optique numérique	HDMI 1-6	AV 1 (OPTICAL)
	Coaxiale numérique	HDMI 1-6	AV 2-3 (COAXIAL)
	Stéréo analogique	HDMI 1-6	AV 4-6 (AUDIO)
Vidéo à composantes	Stéréo analogique	AV 1-2 (COMPONENT VIDEO)	AV 4-6 (AUDIO)
Vidéo composite	Optique numérique	AV 3-6 (VIDEO)	AV 1 (OPTICAL)

Réglages nécessaires

Par exemple, si vous raccordé un appareil vidéo aux prises AV 2 (COMPONENT VIDEO) et AV 5 (AUDIO) de l'unité, permutez les prises comme suit.

Une fois que vous avez raccordé les appareils externes (tels qu'un téléviseur et des appareils de lecture) et le câble d'alimentation de l'unité, mettez l'unité sous tension.
2 Appuyez sur AV 2 pour sélectionner « AV 2 » (prise d'entrée vidéo à utiliser) comme source d'entrée.

AV 2 OPTION Touches de curseur ENTER

3 Appuyez sur OPTION.
4 Utilisez les touches de curseur (△/▽) pour sélectionner « Audio In » et appuyez sur ENTER.

5 Utilisez les touches de curseur (◀/▶) pour sélectionner « AV 5 » (prise d'entrée audio à utiliser).

AV2 VOL - 40.9 dB + Audio · · · · · AVS

6 Appuyez sur OPTION.

Tous les réglages nécessaires sont maintenant terminés.

Si vous sélectionnez « AV 2 » en tant que source d'entrée en appuyant sur AV 2, les signaux vidéo/audio lus par l'appareil vidéo seront restitués sur l'unité.

Raccordement des appareils audio (tels que des lecteurs CD)

Raccordez des appareils audio tels qu'un lecteur CD et un lecteur de minidisques à l'unité. Selon les prises de sortie audio présentes sur votre appareil audio, choisissez l'un des raccordements suivants :

Prises de sortie audio sur l’appareil audio	Prises d’entrée audio de l’unité
Optique numérique	AV 1 (OPTICAL)
Coaxiale numérique	AV 2–3 (COAXIAL)
Stéréo analogique	AV 4–6 (AUDIO)

Si vous appuyez sur AV 1–6 pour sélectionner la source d'entrée, les signaux audio lus par l'appareil audio seront restitués sur l'unité.

Raccordement à la prise du panneau avant

Utilisez la prise AUX du panneau avant pour raccorder temporairement les appareils tels que des lecteurs audio portables à l'unité.

Avant de procéder au raccordement, arrêtez la lecture sur l'appareil et baissez le volume de l'unité.

INPUT TONE CONTROL PROGRAM STRAIGHT AUX AUDIP SV=2.1A L'unité (avant)

Lecteur audio portable

Si vous sélectionnez « AUX » en tant que source d'entrée en appuyant sur AUX, les signaux audio lus par l'appareil seront restitués sur l'unité.

- Vous devez préparer le câble audio correspondant aux prises de sortie de votre appareil.

- Pour plus d'informations sur la manière de raccorder un iPod ou un dispositif de stockage USB, reportez-vous à la section « Raccordement d'un iPod » (p.53) ou « Raccordement d'un dispositif de stockage USB » (p.57).

5 Raccordement des antennes FM/AM

Raccordez les antennes FM/AM fournies à l'unité.

Fixez l'extrémité de l'antenne FM sur un mur et placez l'antenne AM sur une surface plane.

Antenne AM L'unité (arrière) Antenne FM HOME OUT HOME 1 HOME 2 HOME 3 HOME 4 HOME 5 HOME NETWORK (NET) ANTENNA AV TURUS FM TURS COMMENTS (VER) MONITOR OUT DC OUT SW=CLA + FRONT CENTER SURROUND SURROUND RAGE RELAMP ONION B: SINGLE SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPEAKERS + - SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING SPOKING

Assemblage et raccordement de l'antenne AM

• Déroulez uniquement la longueur nécessaire du câble de l'antenne AM.
• Les câbles de l'antenne AM n'ont pas de polarité.

6 Connexion à un réseau (connexion LAN filaire)

Raccordez l'unité à votre routeur au moyen d'un câble de réseau STP (câble droit CAT-5 ou supérieur) disponible dans le commerce.

Vous pouvez écouter la radio Internet ou lire des fichiers de musique stockés sur des serveurs multimédias, de type PC et Network Attached Storage (NAS), sur l'unité.

(RX-V577 uniquement)

Vous pouvez également connecter l'unité à un réseau sans fil. Pour plus de détails, reportez-vous à « Raccordement à un réseau sans fil (RX-V577 uniquement) » (p.28).

• Si vous utilisez un routeur prenant en charge DHCP, il n'est pas nécessaire de configurer des réglages réseau pour l'unité puisque les paramètres réseau (tels que l'adresse IP) lui sont attribués automatiquement. Vous devrez le faire seulement si votre routeur ne prend pas en charge DHCP ou si vous souhaitez les configurer manuellement (p.91).
• Vous pouvez vérifier que les paramètres réseau (tels que l'adresse IP) sont correctement attribués à l'unité dans l'option « Information » (p.91) du menu « Réglage ».

• Certains logiciels de sécurité installés sur votre PC ou les paramètres de pare-feu de périphériques réseau (tels qu'un routeur) peuvent bloquer l'accès de l'unité à ces derniers ou à Internet. Dans ces cas, configurez de manière appropriée le logiciel de sécurité ou les paramètres de pare-feu.
• Chaque serveur doit être connecté au même sous réseau que l'unité.
• Pour utiliser ce service via Internet, nous vous recommandons d'utiliser une connexion à large bande.

7 Raccordement d'appareils d'enregistrement

Vous pouvez raccorder des appareils d'enregistrement vidéo/audio aux prises AV OUT. Ces prises restituent les signaux vidéo/audio analogiques sélectionnés comme entrée.

• Pour copier un contenu audio/vidéo depuis un appareil vidéo, raccordez ce dernier aux prises AV 4–6 de l'unité.
• Pour copier un contenu audio à partir d'un appareil audio, raccordez ce dernier aux prises AV 4–6 ou à la prise AUX de l'unité.
• Assurez-vous de réserver l'usage des prises AV OUT au raccordement d'appareils d'enregistrement.

L'unité (arrière) Prises AV OUT Entrée vidéo/audio VIDEO AUDIO Appareil d'enregistrement vidéo

8 Raccordement du câble d'alimentation

Avant de raccorder le câble d'alimentation (modèle standard uniquement)

Réglez la position de permutation du VOLTAGE SELECTOR en fonction de la tension locale. Les tensions sont 110–120/220–240 Vca, 50/60 Hz.

- Veillez à régler le commutateur VOLTAGE SELECTOR de l'unité AVANT de brancher le câble d'alimentation dans la prise secteur. Un réglage incorrect du commutateur VOLTAGE SELECTOR risque d'endommager l'unité et de provoquer un incendie.

L'unité (arrière) VOLTAGE SELECTOR VOLTAGE SELECTOR • 110V- 120V • 220V- 240V

Une fois tous les raccordements terminés, branchez le câble d'alimentation.

L'unité (arrière) BRANCHEMENT sur une prise secteur SPEAKERS CENTER SURROUND SURROUND MODE 10 AMP 7/19/2016 SINGLE

TRANSMIT SLEEP RECEIVER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET TIME FM AM INFO MEMORY MOVIE MUSIC SUR, DECODE STRAWHT BAS FINANCER DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TOP MENU PORTUP MENU MODE III YE YAMAHA RECEIVER ⏻ SETUP Touches de curseur ENTER

9 Sélection d'une langue pour le menu affiché à l'écran

Sélectionnez la langue souhaitée pour le menu affiché à l'écran parmi les langues suivantes : anglais, japonais, français, allemand, espagnol, russe, italien ou chinois.

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

!

- Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.

3 Appuyez sur SETUP.

4 Utilisez les touches de curseur pour sélectionner « Language » et appuyez sur ENTER.

Setup Speaker HDMI Sound ECO Function Network Language English 日本語 Français Deutsch Español Русский Italiano 中文

5 Utilisez les touches de curseur pour sélectionner la langue souhaitée.

Setup Speaker HDMI Sound ECO Function Network Language English 日本語 Français Deutsch Español Русский Italiano 中文

6 Pour quitter le menu, appuyez sur SETUP.

- Les informations affichées sur la face avant sont exclusivement présentées en anglais.

10 Raccordement à un réseau sans fil (RX-V577 uniquement)

Fixation de l'antenne sans fil

Fixez l'antenne sans fil fournie à l'unité.

Veillez à mettre l'unité hors tension avant de fixer l'antenne.

Visser

Visser Plier Joint

Tournez dans le sens des aiguilles d'une montre vers la position verticale

aiguilles d'une rticale WIRELENE

!

• N'appliquez pas de force excessive sur l'antenne. L'antenne pourrait être endommagée.
• Lors de la fixation de l'antenne, maintenez la base de l'antenne et vissez dans la prise WIRELESS fermement.
• L'antenne peut être pliée dans une seule direction. Vérifiez l'orientation du joint et la courbure de l'antenne dans la direction adéquate.
• Ne raccordez pas une autre antenne que celle fournie.
• Lors de l'emballage de l'unité, enlevez l'antenne pour éviter tout dommage.

- L'indicateur d'intensité du signal sur l'afficheur de la face avant indique l'intensité du signal sans fil.

Sélection de la méthode de connexion

Sélectionnez une méthode de connexion selon votre environnement de réseau.

Connexion avec un router sans fil (point d'accès)

Raccordez l'unité à un router sans fil (point d'accès).

Vous pouvez écouter la radio sous Internet, AirPlay ou des fichiers musicaux enregistrés sur des serveurs multimédias (PC/NAS) sur l'unité.

Vous pouvez également utiliser l'application pour smartphone / tablette « AV CONTROLLER » pour commander l'unité à partir des appareils mobiles ou profiter de fichiers musicaux enregistrés sur des appareils mobiles sur l'unité.

Pour plus de détails sur le raccordement, reportez-vous à « Raccordement de l'unité à un réseau sans fil » (p.30).

• Vous ne pouvez pas utiliser la connexion LAN sans fil simultanément avec la connexion LAN filaire (p.25) ou directe sans fil (p.36).
• Si l'unité et le router sans fil (point d'accès) sont trop éloignés, l'unité risque de ne pas se connecter à un router sans fil (point d'accès). Dans ce cas, placez-les à proximité l'un de l'autre.

- Pour plus de détails sur « AV CONTROLLER », consultez le site Web Yamaha.

Connexion sans un router sans fil (point d'accès)

Raccordez un appareil mobile directement à l'unité.

Vous pouvez utiliser l'application pour smartphone / tablette « AV CONTROLLER » pour commander l'unité à partir des appareils mobiles ou profiter de fichiers musicaux enregistrés sur des appareils mobiles sur l'unité.

appareil mobile tel que iPhone) L'unité

Pour plus de détails sur la connexion, reportez-vous à « Connexion d'un appareil mobile directement à l'unité (Wireless Direct) » (p.36).

• Vous ne pouvez pas utiliser simultanément Wireless Direct avec la connexion LAN filaire (p.25) ou la connexion LAN sans fil (p.28).
• Lorsque Wireless Direct est activé, l'unité ne peut pas se connecter à l'Internet. Par conséquent, vous ne pouvez pas utiliser tout type de service Internet tel que la Radio internet.

- Pour plus de détails sur « AV CONTROLLER », consultez le site Web Yamaha.

TRANSMIT HDMI AV AVI FM INFO MOVIE BMS BD DVD TV SETUP ENTER TIP MENU POPUL MENU MODE RECEIVER RECEIVER ⏻ SETUP Touches de curseur ENTER YAMAHA

Connexion de l'unité à un réseau sans fil

Il existe plusieurs méthodes pour connecter l'unité à un réseau sans fil.

Sélectionnez une méthode de connexion en fonction de votre environnement.


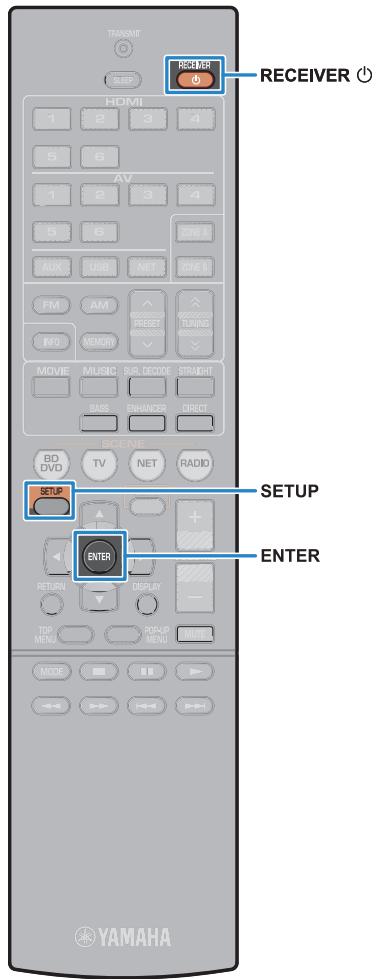

A : Partage du réglage d'appareil iOS

Vous pouvez facilement régler une connexion sans fil en appliquant les réglages de connexion sur des appareils iOS (iPhone/iPod touch).

Avant le traitement, vérifiez que votre appareil iOS soit connecté à un router sans fil.

- Votre appareil iOS doit être iOS 5.0 ou version ultérieure. Pour plus de détails sur les appareils pris en charge, reportez-vous à « Appareils et formats de fichier pris en charge » (p.109).

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

- Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI.

3 Appuyez sur SETUP.
4 Utilisez les touches de curseur (△/▽) pour sélectionner « Réseau » et appuyez sur ENTER.
5 Utilisez les touches de curseur (△/▽) pour sélectionner « Connexion réseau » et appuyez sur ENTER.
6 Utilisez les touches de curseur (◄/►) pour sélectionner « Sans fil » et appuyez sur ENTER.

Connexion réseau Connexion Sans fil OK: ENTER Précédent: RETURN

- L'unité peut se connecter automatiquement au point d'accès auquel il a été connecté auparavant. Dans ce cas, le message faisant état de la réussite de la connexion s'affiche. Vous pouvez ignorer ce message et passer à l'étape suivante.

7 Utilisez les touches de curseur (△/▽) pour sélectionner « Partager param Wi-Fi (iOS) » et appuyez sur ENTER.

Sans fil Sélectionnez méthode de régl. Bouton WPS Code PIN Partager param Wi-Fi (iOS) Analyse du point d'accès Configuration manuelle OK : ENTER Précédent : RETURN

TRANSMIT HDMI AV ZONE A AUTO NET FM AM PRESET TOMING INFO MEMORY MOVIE MUSIC SUR. DECODE STRAIGHT BAS FINANCE FROIC SCENE BD DVD TV NET RADIO SETUP ENTER RETURN DISPLAY - TOP MENU POPUP MENU MODE M RECEIVER RECEIVER ⏻ SETUP ENTER YAMAHA

8 Raccordez l'appareil iOS à la prise USB, et désactivez le verrouillage de l'écran sur l'appareil iOS.

ALOX USB

9 Appuyez sur ENTER sur la télécommande.
10 Tapez « Allow » (Autoriser) dans le message affiché sur l'appareil iOS.

Lorsque le processus de connexion est terminé,

« Terminé » s'affiche sur l'écran du téléviseur.

11 Pour quitter le menu, appuyez sur SETUP.

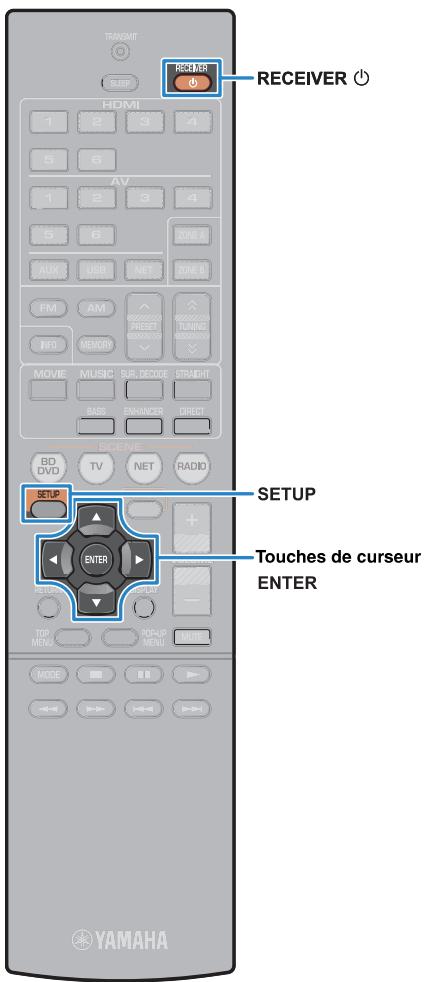

B : Utilisation de la configuration du bouton WPS

Vous pouvez facilement régler une connexion sans fil d'une simple pression sur le bouton WPS.

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Maintenez enfoncée INFO (WPS) sur le panneau avant pendant 3 secondes.

« Press WPS button on Access Point » s'affiche sur l'afficheur de la face avant.

3 Appuyez sur la touche WPS sur le router sans fil (point d'accès).

Lorsque le processus de connexion est terminé,

« Completed » s'affiche sur l'afficheur de face avant.

Si « Not connected » s'affiche, répétez depuis l'étape 1 ou essayez une méthode de connexion différente.

- En fonction du modèle du router sans fil (point d'accès), l'unité ne peut pas être raccordée. Dans ce cas, essayez la connexion avec « Analyse du point d'accès » ou « Configuration manuelle » (p.32).

- Vous pouvez utiliser le « Bouton WPS » (p.7) dans le menu « Réglage » pour régler une connexion sans fil avec la touche WPS.

TRANSMIT KEEP HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE B AUX USB NET ONE B FM AM Preset Tuning INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BAS ENHANCE INFO BOENE BD DVD TV NET RADIO SETUP ENTER TOP MENU PORTUP MENU MODE III YAMAHA RECEIVER SETUP Touches de curseur ENTER

C : Utilisation d'autres méthodes de connexion

Si votre router sans fil (point d'accès) ne prend pas en charge la méthode de configuration de la touche WPS, suivez la procédure ci-dessous pour configurer les réglages de réseau sans fil.

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

- Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI.

3 Appuyez sur SETUP.
4 Utilisez les touches de curseur (△/▽) pour sélectionner « Réseau » et appuyez sur ENTER.
5 Utilisez les touches de curseur (△/▽) pour sélectionner « Connexion réseau » et appuyez sur ENTER.
6 Utilisez les touches de curseur (◄/►) pour sélectionner « Sans fil » et appuyez sur ENTER.

Connexion réseau Connexion Sans fil OK: ENTER Précédent: RETURN

- L'unité peut se connecter automatiquement au point d'accès auquel il a été connecté auparavant. Dans ce cas, le message faisant état de la réussite de la connexion s'affiche. Vous pouvez ignorer ce message et passer à l'étape suivante.

7 Utilisez les touches de curseur (△/▽) pour sélectionner la méthode de connexion souhaitée et appuyez sur ENTER.

Sans fil Sélectionnez méthode de régl. Bouton WPS Code PIN Partager param Wi-Fi (iOS) Analyse du point d'accès Configuration manuelle OK : ENTER Précédent : RETURN

Les méthodes de connexion suivantes sont disponibles.

Bouton WPS	Vous pouvez régler une connexion sans fil avec la touche WPS tout en affichant l’écran de télévision. Suivez les instructions affichées à l’écran de télévision.
Code PIN	Vous pouvez régler une connexion sans fil en entrant le code PIN de l’unité dans le router sans fil (point d’accès). La méthode est disponible si le router sans fil (point d’accès) prend en charge la méthode de code PIN WPS. Pour plus de détails sur les réglages, reportez-vous à « Utilisation du code PIN WPS » (p.33).
Partager param Wi-Fi (iOS)	Reportez-vous à « Partage du réglage d’appareil iOS » (p.30).
Analyse du point d’accès	Vous pouvez régler une connexion sans fil en recherchant un point d’accès. Pour plus de détails sur les réglages, reportez-vous à « Recherche d’un point d’accès » (p.33).
Configuration manuelle	Vous pouvez régler une connexion sans fil en entrant les informations requises (telles que SSID) manuellement. Pour plus de détails sur les réglages, reportez-vous à « Réglage de la connexion sans fil manuellement » (p.34).

À propos de WPS

WPS (Wi-Fi Protected Setup) est une norme établie par la Wi-Fi Alliance qui permet un établissement aisé d'un réseau domestique sans fil.

TRANSMIT 1234 HDMI AV 56 AVX USB NET FM AM INFO MEMORY MOVIE MUSIC SUR DECIDE STRAIGHT BMS ENHANCE DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TOP MENU POPUL MENU MODE Receiver 0 SETUP Touches de curseur ENTER YAMAHA

□ Utilisation du code PIN WPS

Si vous sélectionnez « Code PIN » en tant que méthode de connexion, la liste des points d'accès disponibles s'affiche à l'écran.

1 Utilisez les touches de curseur (△/▽) pour sélectionner le point d'accès souhaité et appuyez sur ENTER.

Le code PIN de l'unité s'affiche sur l'écran du téléviseur.

Code PIN Code PIN : 00000000 Indiquez le code PIN du pointd'accès. OK : ENTER Précédent : RETURN

2 Saisissez le code PIN de l'unité dans le router sans fil (point d'accès).

Pour plus de détails sur les réglages, reportez-vous au mode d'emploi du router sans fil (point d'accès).

3 Appuyez sur ENTER pour lancer le processus de connexion.

Lorsque le processus de connexion est terminé, « Terminé » s'affiche sur l'écran du téléviseur.

Si « non connecté » s'affiche, répétez depuis l'étape 1 ou essayez une méthode de connexion différente.

4 Pour quitter le menu, appuyez sur SETUP.

□ Recherche d'un point d'accès

Si vous sélectionnez « Analyse de point d'accès » en tant que méthode de connexion, l'unité lance la recherche des points d'accès. Après un moment, la liste des points d'accès disponibles s'affiche à l'écran du téléviseur.

1 Utilisez les touches de curseur (△/▽) pour sélectionner le point d'accès souhaité et appuyez sur ENTER.

L'écran de réglage de connexion sans fil s'affiche sur le téléviseur.

Analyse du point d'accès SSID: Access Point X Sécurité: WPA-PSK (TKIP) Clé sécurité: Connexion Édition : ENTER ANNUL : RETURN

2 Appuyez sur ENTER.

3 Utilisez les touches de curseur ENTER pour entrer la clé de sécurité.

Connexion réseau abc_ ( ) [ ] ( ) < > * ! ? # % & . , : ; _ | / \ $ ~^ ' ' . 0 1 2 3 4 5 6 7 8 9 + - = ← A a B K S P S p ac e D E L → →a b c d e f g h i j k l m n o p q r s t u v w x y z OK ANNUL Effacer

Fonctions de touche

[←]/[→] : Déplace le curseur vers la gauche et vers la droite.

[Aa] : Change la casse (majuscule/minuscule).

[BKSP] : Supprime le caractère à la gauche du caractère sélectionné.

[Space] : Entre un espace.

[DEL] : Supprime le caractère sélectionné.

Une fois la clé saisie, sélectionnez « OK » pour revenir à l'écran précédent.

TRANSMIT LEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AVX USB NET ONE B FM AM INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BAS FINANCER DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TIP MENU POULIP MENU MODE Touches de curseur ENTER YAMAHA

4 Utilisez les touches de curseur (△/▽) pour sélectionner « Connexion » et appuyez sur ENTER pour lancer la connexion.

Lorsque le processus de connexion est terminé, « Terminé » s'affiche sur l'écran du téléviseur.

Si « non connecté » s'affiche, répétez depuis l'étape 1 ou essayez une méthode de connexion différente.

5 Pour quitter le menu, appuyez sur SETUP.

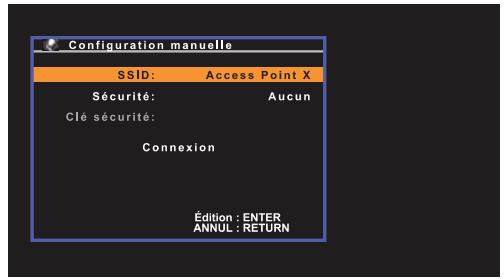

Réglage de la connexion sans fil manuellement

Si vous sélectionnez « Configuration manuelle » en tant que méthode de connexion, l'écran de réglage de connexion sans fil s'affiche sur l'écran du téléviseur.

Vous devez régler le SSID (nom de réseau), la méthode de chiffrement et la clé de sécurité pour votre réseau.

Configuration manuelle SSID: Access Point X Sécurité: Aucun Clé sécurité: Connexion Édition : ENTER ANNUL : RETURN

1 Utilisez les touches de curseur (△/▽) pour sélectionner « SSID » et appuyez sur ENTER.
2 Utilisez les touches de curseur et ENTER pour entrer le SSID du point d'accès.

Connexion réseau abc_ ( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^ ' ' 0 1 2 3 4 5 6 7 8 9 + - = ← A a B K S P S p ac e D E L → →a b c d e f g h i j k l m n o p q r s t u v w x y z OK ANNUL Effacer

Une fois la clé saisie, sélectionnez « OK » pour revenir à l'écran précédent.

TRANSMIT LEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AVX USB NET ONE B FM AM INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BAS FINANCER DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TIP MENU POULIP MENU MODE YAMAHA SETUP Touches de curseur ENTER

3 Utilisez les touches de curseur (△/▽) pour sélectionner « Sécurité » et les touches de curseur (◀/▶) pour sélectionner la méthode de chiffrement.

Choix

Aucun, WEP, WPA-PSK (TKIP), WPA-PSK (AES), WPA2-PSK (AES), Mode Mixé

- Si vous sélectionnez « Aucun », la connexion risque de ne pas être sécurisée étant donné que la communication n'est pas chiffrée.

4 Utilisez les touches de curseur (△/▽) pour sélectionner « Clé sécurité » et appuyez sur ENTER.

- Si vous sélectionnez « Aucun » à l'étape 3, cet élément n'est pas disponible.

5 Utilisez les touches de curseur ENTER pour entrer la clé de sécurité.

Si vous sélectionnez « WEP » à l'étape 3, entrez une chaîne de 5 ou de 13 caractères, ou 10 ou 26 chiffres hexadécimaux.

Si vous sélectionnez une autre méthode que « WEP » à l'étape 3, entrez une chaîne de 8 à 63 caractères ou 64 chiffres hexadécimaux.

Connexion réseau abc_ ( ) [ ] ( } < > * ! ? # % & . , : ; - | / \ $ ~^ ' . 0 1 2 3 4 5 6 7 8 9 + - = ← A a B K S P S p ac e D E L → → a b c d e f g h i j k l m n o p q r s t u v w x y z OK ANNUL Effacer

Une fois la clé saisie, sélectionnez « OK » pour revenir à l'écran précédent.

6 Utilisez les touches de curseur (△/▽) pour sélectionner « Connexion » et appuyez sur ENTER pour lancer la connexion.

Lorsque le processus de connexion est terminé, « Terminé » s'affiche sur l'écran du téléviseur.

Si « non connecté » s'affiche, vérifiez que toutes les informations sont entrées correctement et recommencez l'étape 1, etc.

7 Pour quitter le menu, appuyez sur SETUP.

TRANSMIT SLEEP RECEIVER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ZONE B FM AM PREFEET TOMING INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BASL FINANCER DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TODI MENU PORTUP MENU MODE III YAMAHA RECEIVER ⏻ SETUP Touches de curseur ENTER

Raccordement d'un appareil mobile directement à l'unité (Wireless Direct)

Suivez la procédure ci-dessous pour raccorder un appareil mobile directement à l'unité.

!

- La connexion directe sans fil peut ne pas être sécurisée étant donné que la communication n'est pas hautement chiffrée. L'unité risque de fonctionner par lecture sur des appareils sans fil raccordés à l'unité sans autorisation.

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

!

- Les opérations avec l'écran TV sont uniquement disponibles lorsque votre téléviseur est connecté à l'unité via HDMI.

3 Appuyez sur SETUP.
4 Utilisez les touches de curseur (△/▽) pour sélectionner « Réseau » et appuyez sur ENTER.
5 Utilisez les touches de curseur (△/▽) pour sélectionner « Connexion réseau » et appuyez sur ENTER.
6 Utilisez les touches de curseur (◀/▶) pour sélectionner « Wireless Direct » et appuyez sur ENTER.

Connexion réseau Connexion ← Wireless Direct OK: ENTER Précédent: RETURN

7 Utilisez les touches de curseur (△/▽) pour sélectionner « Sécurité » et les touches de curseur (◀/▶) pour sélectionner la méthode de chiffrement.

Choix

Aucun, WEP

!

- Si vous sélectionnez « Aucun », la connexion risque de ne pas être sécurisée étant donné que la communication n'est pas chiffrée.

8 Utilisez les touches de curseur (△/▽) pour sélectionner « Clé sécurité » et appuyez sur ENTER.

#

- Si vous sélectionnez « Aucun » à l'étape 7, cet élément n'est pas disponible.

9 Utilisez les touches de curseur ENTER pour entrer la clé de sécurité.

Saisissez une chaîne de 5 ou 13 caractères.

Connexion réseau abc_ ( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^ ' . 0 1 2 3 4 5 6 7 8 9 + - = ← A a B K S P S p ac e D E L → →a b c d e f g h i j k l m n o p q r s t u v w x y z OK ANNUL Effacer

Une fois la clé saisie, sélectionnez « OK » pour revenir à l'écran précédent.

#

- Avant de passer à l'étape suivante, enregistrez les informations suivantes. Ces informations seront nécessaires pour configurer le réglage Wi-Fi d'un appareil mobile.

• SSID affichée sur l'écran du téléviseur
• Clé de sécurité que vous venez de saisir

TRANSMIT SLEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET TIME FM AM INFO MEMORY MOVIE MUSIC SUR. DECODE STRAWHT BAS FINANCE DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TOP MENU PORTUP MENU MODE III YAMAHA SETUP Touches de curseur ENTER

10 Utilisez les touches de curseur (△/▽) pour sélectionner « Enregistrer » et appuyez sur ENTER pour enregistrer le réglage.

Ceci termine les réglages et « Terminé » s'affiche à l'écran. Puis, configurez les réglages Wi-Fi d'un appareil mobile.

11 Configurez les réglages Wi-Fi d'un appareil mobile.

Pour plus de détails sur les réglages de votre appareil mobile, reportez-vous au mode d'emploi de l'appareil mobile.

① Activez la fonction Wi-Fi sur l'appareil mobile.
② Sélectionnez la SSID affichée à l'étape 9 dans la liste des points d'accès disponibles.
③ Lorsque vous êtes invité à entrer un mot de passe, saisissez la clé de sécurité affichée à l'étape 9.

12 Pour quitter le menu, appuyez sur SETUP.

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ZONE B FM AM ↑ RISKET TOMING INFO MEMORY ↓ MOVIE MUSIC SUB DECODE STRAIGHT BASS ENHANCER DIRECT SCENE BD DVD TV NET RADIO CUL MINDO + VOLUME ENTER RETURN DISPLAY TOP MENU POPUP MENU MODE ■ ■ YAMAHA

• RECEIVER ⏻

11 Optimisation automatique des réglages d'enceintes (YPAO)

La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'écoute. Elle optimise ensuite automatiquement les réglages des enceintes tels que les paramètres d'équilibre du volume et les paramètres acoustiques qui conviennent à la pièce.

!

• Notez les points suivants lorsque vous effectuez une mesure YPAO.
• Utilisez la fonction YPAO après avoir raccordé le téléviseur et les enceintes à l'unité.
• Lors de la mesure, des signaux test sont restitués à un volume élevé. Assurez-vous que le signal test n'effraie pas les jeunes enfants.
  – Lors de la mesure, vous ne pouvez pas régler le volume.
• Faites en sorte que la pièce soit le plus calme possible.
• Ne raccordez pas d'écouteurs.
• Ne restez pas entre les enceintes et le microphone YPAO pendant la mesure (environ 3 minutes).

1 Appuyez sur RECEIVER ⏻ pour mettre l'unité sous tension.
2 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

- Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.

3 Allumez le caisson de graves et réglez le volume à moitié. Si la fréquence de coupure est réglable, réglez-la sur le maximum.

- (RX-V577 uniquement) Si vous utilisez une connexion bi-amp ou des enceintes Zone B, réglez « Affect. amp puiss. » (p.79) dans le menu « Réglage » sur le réglage approprié avant de démarrer YPAO.

4 Placez le microphone YPAO à votre position d'écoute et raccordez-le à la prise YPAO MIC située sur la face avant.

- Placez le microphone YPAO à votre position d'écoute (à hauteur d'oreilles). Nous conseillons l'utilisation d'un trépied comme support de microphone. Lorsque vous utilisez un trépied, utilisez les vis de ce dernier pour stabiliser le microphone.

L'unité (avant)

L'écran suivant apparaît sur le téléviseur.

Réglage Auto Démarrer Quitt Appuyez sur la touche SETUP Affect. amp puiss. Basic

Réglage de « Affect. amp puiss. » (p.79) (RX-V577 uniquement)

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET TIME FM AM INFO MEMORY MOVIE MUSIC SUR. DECODE STRAIGHT BAS FINANCE DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER RETURN TOP MENU PORTUP MENU MODE III Touches de curseur ENTER RETURN YAMAHA

5 Pour commencer la mesure, utilisez les touches de curseur pour sélectionner « Démarrer » et appuyez sur SETUP.

La mesure démarrera dans 10 secondes. Appuyez sur ENTER pour lancer immédiatement la mesure.

- Afin d'interrompre temporairement la mesure, appuyez sur RETURN et suivez la procédure indiquée dans la section « Messages d'erreur » (p.40). Lorsque la mesure est terminée, l'écran suivant apparaît sur le moniteur TV.

Réglage Auto Démarrer Quitt Mesure terminée Résultat 3/2 / 0.1 voies 3,0 / 10,5 m -3,0 / +10,0 dB OK:ENTER

1 Nombre d'enceintes (avant/arrière/caisson de graves)
2 Distance des enceintes (la plus proche/la plus éloignée)
3 Plage de réglage du niveau de sortie des enceintes
4 Message d'avertissement (le cas échéant)

!

- Si un message d'erreur (par exemple E-1) ou d'avertissement (par exemple W-1) apparaît, reportez-vous à la section « Messages d'erreur » (p.40) ou « Messages d'avertissement » (p.41).

• Une enceinte défectueuse est identifiée par le clignotement des témoins d'enceintes au niveau de l'afficheur de la face avant.
• Dans le cas de plusieurs avertissements (lorsque vous utilisez l'afficheur de la face avant), utilisez les touches de curseur ( / ) pour vérifier les autres messages d'avertissement.

6 Pour enregistrer les résultats de mesure, utilisez les touches de curseur (◀/▷) pour sélectionner « ENREG. » et appuyez sur ENTER.

Réglage Auto Démarrer Quitt ← ENREG. ► Mesure terminée Résultat 3 / 2 / 0.1 voies 3.0 / 10.5 m -3.0 / +10.0 dB

Les nouveaux réglages d'enceinte sont appliqués.

- Pour terminer la mesure sans enregistrer le résultat, sélectionnez « ANNUL ».

7 Débranchez le microphone YPAO de l'unité.

L'optimisation des réglages d'enceintes est maintenant terminée.

Attention

- Le microphone YPAO est sensible à la chaleur. Ne le placez pas dans un endroit où il pourrait être exposé directement à la lumière du soleil ou à des températures élevées (sur un équipement AV, etc.).

Messages d'erreur

Si un message d'erreur s'affiche durant la mesure, résolvez le problème et réexécutez la procédure YPAO.

Réglage Auto Démarrer Quitt ERREUR E-5:Bruvant Message d'erreur CONT. 5 %

Écran du téléviseur

Afficheur de la face avant

Procédure de résolution des erreurs

1 Vérifiez le contenu du message d'erreur et appuyez sur ENTER.
2 Utilisez les touches de curseur (◄/►) pour sélectionner l'opération souhaitée.

Pour quitter la mesure YPAO :

① Sélectionnez « QUITTER » et appuyez sur ENTER.
② Utilisez les touches de curseur ( / ) pour sélectionner « Quitt » et appuyez sur ENTER.
③ Débranchez le microphone YPAO de l'unité.

Pour recommencer la mesure YPAO depuis le début :

Sélectionnez « RÉGLAGE » et appuyez sur ENTER.

Pour poursuivre la mesure YPAO en cours (pour les messages E-5 et E-9 uniquement) :

Sélectionnez « CONT. » et appuyez sur ENTER.

Message d'erreur	Causes possibles	Actions correctives
E-1:Pas enc. Av.(E-1:NO FRNT SP)	Les enceintes avant ne sont pas détectées.	Quittez le mode YPAO, mettez l'unité hors tension et vérifiez le raccordement des enceintes.
E-2:Pas enc. Surr.(E-2:NO SUR SP)	L'une des enceintes surround ne peut pas être détectée.
E-4:SBR → SBL(E-4:SBR → SBL)	Une enceinte surround arrière est connectée du côté droit uniquement.	Lorsque vous n'utilisez qu'une enceinte surround arrière, vous devez la raccorder à la prise SINGLE (côté Gauche). Quittez le mode YPAO, mettez l'unité hors tension et raccordez de nouveau l'enceinte.
E-5:Bruyant(E-5:NOISY)	Le bruit est trop assourdissant.	Faites en sorte que la pièce soit silencieuse et recommencez la procédure YPAO. Si vous sélectionnez « CONT. », la fonction YPAO relance l'opération de mesure et ignore les bruits détectés.
E-6:Vérif. Surr.(E-6:CHECK SUR)	Les enceintes surround arrière sont connectées, mais aucune enceinte surround n'est raccordée.	Les enceintes surround doivent être raccordées afin de pouvoir utiliser les enceintes surround arrière. Quittez le mode YPAO, mettez l'unité hors tension et raccordez de nouveau les enceintes.
E-7:Aucun MIC(E-7:NO MIC)	Le microphone YPAO a été enlevé.	Raccordez fermement le microphone YPAO à la prise YPAO MIC et relancez la fonction YPAO.
E-8:Aucun signal(E-8:NO SIGNAL)	Le microphone YPAO ne parvient pas à détecter de tonalité d'essai.	Raccordez fermement le microphone YPAO à la prise YPAO MIC et relancez la fonction YPAO. Si cette erreur se répète, contactez votre revendeur ou le centre d'entretien Yamaha agréé.
E-9:Annulé(E-9:CANCEL)	La mesure a été annulée.	Relancez ou quittez le mode YPAO, selon vos besoins.
E-10:Erreur int.(E-10:INTERNAL)	Une erreur interne s'est produite.	Quittez le mode YPAO et mettez l'unité hors tension. Si cette erreur se répète, contactez votre revendeur ou le centre d'entretien Yamaha agréé.

- Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

Messages d'avertissement

Si un message d'avertissement s'affiche après la mesure, vous pouvez tout de même enregistrer les résultats en suivant les instructions affichées à l'écran.

Cependant, nous vous conseillons d'exécuter de nouveau la procédure YPAO pour pouvoir utiliser l'unité avec un réglage optimal des enceintes.

Réglage Auto Démarrer Quitt Mesure terminée Résultat 3 / 2 / 0.1 voies 3.0 / 10.5 m -3.0 / +10.0 dB OK:ENTER W-1:Hors phase Message d'avertisse ment

Écran du téléviseur

Enceinte défectueuse (clignote)

Y-PRO W-1:PHASE VOL 0.0 dB

Afficheur de la face avant

Procédure de résolution des avertissements

1 Vérifiez le contenu du message d'avertissement et appuyez sur ENTER.
2 Utilisez les touches de curseur (◄/►) pour sélectionner l'opération souhaitée.

Pour enregistrer les résultats de la mesure :

Sélectionnez « ENREG. » et appuyez sur ENTER.

Pour ignorer les résultats de la mesure :

Sélectionnez « ANNUL » et appuyez sur ENTER.

3 Débranchez le microphone YPAO de l'unité.

Message d'avertissement	Causes possibles	Actions correctives
W-1:Hors phase (W-1:PHASE)	Il se peut que le câble d'enceinte soit connecté avec la polarité opposée (+/-).	Contrôlez les raccordements des câbles (+ et -) de l'enceinte défectueuse.Si l'enceinte n'est pas raccordée correctement : Mettez l'unité hors tension, raccordez à nouveau e câble d'enceinte.Si l'enceinte est raccordée correctement : Selon le type d'enceintes ou l'environnement, ce message peut apparaître, même si les enceintes sont correctement raccordées. Dans ce cas, vous pouvez ignorer le message.
W-2:Hors portée (W-2:DISTANCE)	Une enceinte est placée à plus de 24 m de la position d'écoute.	Quittez le mode YPAO, mettez l'unité hors tension et placez l'enceinte défectueuse à 24 m maximum de la position d'écoute.
W-3:Erreur niveau (W-3:LEVEL)	Il y a une différence de volume importante entre les enceintes.	Vérifiez l'environnement d'utilisation et les raccordements de câble (+ et -) de chaque enceinte, ainsi que le volume du caisson de graves. En cas de problème, quittez le mode YPAO, mettez l'unité hors tension et raccordez de nouveau le câble d'enceinte ou rectifiez la position des enceintes. Nous vous conseillons d'utiliser les mêmes enceintes ou des enceintes dont les spécifications sont aussi similaires que possible.

- Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

TRANSMIT SLEEP RECEMBER (H) HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 AUX USB NET ZONE A ZONE B FM AM INFO MEMORY MOVIE MUSIC SUB, DECODE STRAIGHT BABS ENVANCED DIRECT SCENE BD DVD TV NET RADIO COLD WINDOW ENTER + RETURN DISPLAY TOP MENU POPULAR MENU MUTE + VOLUME - MUTE YAMAHA

LECTURE

Opérations de lecture de base

1 Mettez sous tension les appareils externes (tels qu'un téléviseur ou lecteur BD/DVD) raccordés à l'unité.
2 Utilisez les touches de sélection d'entrée pour sélectionner une source d'entrée.
3 Démarrez la lecture sur l'appareil externe ou sélectionnez une station de radio.

Reportez-vous au mode d'emploi de l'appareil externe.

Pour de plus amples détails sur les opérations suivantes, reportez-vous aux pages correspondantes :

• Écoute d'émission FM/AM (p.49)
• Lecture de musique sur un iPod (p.53)
• Lecture de musique stockée sur un dispositif de stockage USB (p.57)
• Lecture de musique stockée sur des serveurs multimédias (PC/NAS) (p.60)
• Écoute de la radio Internet (p.64)
• Lecture de musique avec AirPlay (p.67)

4 Appuyez sur VOLUME pour régler le volume.

• Pour mettre le son en sourdine, appuyez sur MUTE. Appuyez à nouveau sur MUTE pour remettre le son.
• Pour régler les aigus et les graves, utilisez le menu « Option » ou la touche Graves/Aigus du panneau avant (p.73).

TRANSMIT SLEEP RCD/MB HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX DSB NET ZONE B FM AM ↑ INFO MEMORY ↑ MOVIE MUSIC SUB DECIDE STRAIGHT BAS ENHANCED DIRECT SCENE BD DVD TV NET RADD VOLUME ENTER RETURN DISPLAY TOP MENU POPULAR MENU MODE III YAMAHA

Sélection de la source d'entrée et de vos réglages favoris d'un seul geste (SCENE)

La fonction SCENE permet de sélectionner d'un seul geste la source d'entrée attribuée, le programme sonore, les zones cibles (RX-V577 uniquement) et d'activer ou de désactiver Compressed Music Enhancer.

1 Appuyez SCENE.

La source d'entrée et les réglages enregistrés pour la scène correspondante sont sélectionnés. L'unité s'allume automatiquement lorsqu'elle se trouve en mode veille.

Par défaut, les réglages suivants sont enregistrés pour chaque scène.

SCENE	Input	Programme sonore	Compressed Music Enhancer	Zone cible (RX-V577 uniquement)	Lecture SCENE link
BD/DVD	HDMI 1	MOVIE (Sci-Fi)	Désactivé	Zone A : activéZone B : désactivé	Activé
Télévise ur	AV 1	STRAIGHT	Activé	Zone A : activéZone B : désactivé	Activé
NET	NET RADIO	MUSIC (7ch/5ch Stereo*)	Activé	Zone A : activéZone B : désactivé	Désactivé
RADIO	TUNER	MUSIC (7ch/5ch Stereo*)	Activé	Zone A : activéZone B : désactivé	Désactivé

* RX-V577 : 7ch Stereo, RX-V477 : 5ch Stereo

- La fonction de lecture SCENE vous permet de mettre sous tension le téléviseur ou de démarrer la lecture d'appareils externes raccordés à l'unité automatiquement via HDMI, conjointement avec la sélection de scène. Pour activer la lecture de lien SCENE, réglez l'option « SCÈNE » (p.84) du menu « Réglage » sur « Activé ».

Configuration des attributions de scène

1 Effectuez les opérations suivantes pour préparer les réglages à attribuer à une scène.

• Sélectionnez une source d'entrée (p.42).
• Sélectionnez un programme sonore (p.44).
• Activez/désactivez le mode Compressed Music Enhancer (p.48).
• (RX-V577 uniquement) Activez/désactivez la sortie audio sur Zone A/B (p.70)

2 Maintenez sur la touche SCENE enfoncée jusqu'à ce que « SET Complete » apparaisse sur l'afficheur de la face avant.

Sélection du mode sonore

L'unité est équipée de nombreux programmes sonores et décodeurs d'ambiance qui vous permettent de profiter de sources de lecture avec votre mode sonore favori (par exemple avec effet de champ sonore, lecture stéréo).

□ Sélection d'un programme sonore adapté aux films

- Appuyez sur MOVIE à plusieurs reprises.

Ce mode vous permet de profiter d'effets de champs sonores optimisés pour afficher les sources vidéo, telles que des films, des programmes de télévision et des jeux (p.45).

☐ Sélection d'un programme sonore adapté à la musique et à la lecture stéréo

- Appuyez sur MUSIC à plusieurs reprises.

Ce mode vous permet de profiter d'effets de champs sonores optimisés pour écouter de la musique ou pour une lecture stéréo (p.46).

□ Sélection d'un décodeur d'ambiance

- Appuyez sur SUR.DECODE à plusieurs reprises.

Ce mode vous permet de profiter d'une lecture multivoies non traitée à partir de sources à 2 voies (p.47).

□ Permutation vers le mode de décodage direct

- Appuyez sur STRAIGHT.

Ce mode vous permet de profiter de sons non traités dans les voies d'origine (p.47).

☐ Permutation vers le mode de lecture directe

- Appuyez sur DIRECT.

Ce mode vous permet de profiter de la pureté du son haute fidélité grâce à la réduction du bruit électrique des autres circuits (p.48).

□ Activation d'Extra graves

- Appuyez sur BASS.

Ce mode vous permet de profiter des sons de grave de meilleure qualité (p.48).

□ Activation du mode Compressed Music Enhancer

- Appuyez sur ENHANCER.

Ce mode vous permet de profiter de musique compressée avec une profondeur et une largeur supplémentaires (p.48).

• Vous pouvez également sélectionner les programmes sonores ou le décodeur d'ambiance en appuyant sur PROGRAM sur l'afficheur de la face avant.
• Le mode sonore peut être appliqué séparément à chaque source d'entrée.
• Lorsque vous lisez des signaux audio avec une fréquence d'échantillonnage supérieure à 96 kHz ou des sources DTS Express, le mode de décodage direct (p.47) est sélectionné automatiquement.
• Vous pouvez vérifier quelles enceintes restituent actuellement du son grâce aux témoins d'enceintes du panneau avant de l'unité (p.8).

Profiter de champs sonores stéréoscopiques (CINEMA DSP 3D)

L'unité est équipée de nombreux programmes sonores qui utilisent la technologie DSP originale de Yamaha (CINEMA DSP 3D). Celle-ci crée des champs sonores qui vous permettent de vous sentir chez vous comme au cinéma ou dans une salle de concert et de profiter de champs sonores stéréoscopiques naturels.

Catégorie de programme sonore

« CINEMA DSP » s'allume MOVIE CINEMA DSP Sci-Fi Volume: 30.9 dB Programme sonore

• Vous pouvez régler le niveau d'effet de champ sonore au niveau de l'option « Niveau DSP » (p.73) du menu « Option ».
• Pour utiliser le CINEMA DSP traditionnel, réglez le « Mode CINEMA DSP 3D » (p.85) dans le menu « Réglage » sur « Désactivé ».

Programmes sonores adaptés aux films (MOVIE)

Les programmes sonores suivants sont optimisés pour afficher les sources vidéo telles que films, programmes de télévision et jeux.

Standard	Ce programme crée un champ sonore accentuant l'impression d'ambiance sans perturber le positionnement original du son correspondant aux différentes voies d'une gravure Dolby Digital ou DTS. Il est conçu à partir du concept de cinéma idéal où le public est enveloppé de belles réverbérations venant de la gauche, de la droite et de l'arrière.
Spectacle	Ce programme restitue l'ambiance spectaculaire des superproductions cinématographiques. Il restitue un espace sonore étendu correspondant à celui des films en cinémascope ou grand écran et présente une vaste dynamique, offrant tout, des sons les plus subtils jusqu'aux sons les plus puissants.
Sci-Fi	Ce programme restitue le son très élaboré des tout derniers films de science-fiction et des films contenant des effets spéciaux. Il reproduit des dialogues se distinguant nettement des effets sonores et de la musique de fond pour toutes sortes d'ambiances cinématographiques virtuelles.

Adventure	Ce programme est idéal pour reproduire avec précision le son des films d'action et d'aventure. Ce champ sonore restreint les réverbérations et met l'accent sur la reproduction d'une sensation de largeur des deux côtés, d'un espace étendu de la gauche vers la droite. La profondeur restreinte crée un espace clair et puissant, tout en maintenant l'articulation des sons et la séparation des voies.
Drama	Ce programme se caractérise par des réverbérations stables, adaptées à un grand nombre de films, comme les fictions, les comédies ou les comédies musicales. Les réverbérations sont légères, mais suffisamment stéréophoniques. Les effets sonores et la musique de fond sont restitués avec un léger écho qui n'empiète pas sur l'articulation des dialogues. Vous ne vous en lasserez pas.
Mono Movie	Ce programme restitue les sources vidéo monophoniques, par exemple les films classiques, dans une ambiance vieux cinéma. Il crée un espace agréable avec de la profondeur, en ajoutant l'expansion et le niveau de réverbération appropriés par rapport au son original.
Sports	Ce programme permet de profiter de l'ambiance excitante des émissions sportives et de divertissement. Lors d'émissions sportives, les voix des commentateurs sont nettement au centre, tandis que l'ambiance du stade est reproduite de manière réaliste via la restitution périphérique des réactions des supporters dans un espace adapté.
Action Game	Ce programme convient aux jeux d'actions, par exemple les courses de voiture et les jeux de combat. La réalité de, et l'accent sur, divers effets permettent au joueur d'avoir l'impression d'être au centre de l'action, permettant une plus grande concentration. Utilisez ce programme avec le mode Compressed Music Enhancer pour un champ sonore plus dynamique et plus puissant.
Roleplaying Game	Ce programme convient aux jeux de rôle et d'aventure. Ce programme ajoute de la profondeur au champ sonore pour une reproduction naturelle et réaliste de la musique de fond, des effets spéciaux et des dialogues de nombreux types de scènes. Utilisez ce programme avec le mode Compressed Music Enhancer pour un champ sonore plus spatial et plus clair.

Programmes sonores adaptés à la musique et à la lecture stéréo (MUSIC)

Les programmes sonores suivants sont optimisés pour l'écoute de sources de musique.

Vous pouvez également sélectionner la lecture stéréo.

Hall in Munich	Ce programme simule une salle de concert de Munich de 2 500 places environ, aux parois intérieures revêtues de boiseries. Réverbérations fines et magnifiques, bien réparties, créant une atmosphère reposante. Le siège virtuel de l'auditeur est au centre gauche de la salle.
Hall in Vienna	Ce programme simule une salle de concert de taille moyenne, de 1 700 places, de forme rectangulaire comme c'est l'usage à Vienne. Les piliers et les stucs ornamentaux créent des réverbérations extrêmement complexes venant de toute part, produisant des sons amples et riches.
Chamber	Ce programme recrée un espace relativement vaste avec un plafond haut, comme dans la salle d'audience d'un palais. Les réverbérations agréables sont adaptées à la musique de cour ou à la musique de chambre.
Cellar Club	Ce programme simule une salle de concert intime au plafond bas et à l'atmosphère accueillante. Le champ sonore vivant et réaliste restitue des sons puissants qui donnent l'impression de se trouver au premier rang, devant une petite scène.
The Roxy Theatre	Ce programme crée l'ambiance d'une salle de concert rock de 460 places à Los Angeles. Le siège virtuel de l'auditeur est au centre gauche de la salle.
The Bottom Line	Ce programme reproduit le champ sonore devant la scène du The Bottom Line, le légendaire club de jazz de New York. Environ 300 personnes peuvent prendre place à droite et à gauche dans un environnement sonore vibrant et réaliste.
Music Video	Ce programme vous permet de profiter de vos vidéos de concerts pop, rock, de jazz, comme si vous y étiez. Plongez dans l'ambiance électrisante des concerts grâce à la restitution de la richesse des voix des chanteurs et des solos, avec un champ sonore accentuant le rythme des percussions et un champ sonore ambiant qui restitue l'espace d'une grande salle de concert.
2ch Stereo	Utilisez ce programme pour que les sources multivoies soient réduites à 2 voies. Les signaux multivoies appliqués à l'entrée sont réduits à des signaux à 2 voies et restitués par les enceintes avant (ce programme n'utilise pas CINEMA DSP).
7ch Stereo5ch Stereo	(RX-V577 : 7ch Stereo, RX-V477 : 5ch Stereo)Utilisez cette correction pour que le son sorte sur toutes les enceintes. Lors de la lecture de sources multivoies, l'unité mélange la source sur 2 voies, puis elle restitue le son par toutes les enceintes. Ce programme crée un champ sonore très large qui convient bien à la musique de fond lors de soirées entre amis.

- CINEMA DSP 3D (p.45) et CINEMA DSP virtuel (p.46) ne fonctionnent pas lorsque « 2ch Stereo », « 5ch Stereo » ou « 7ch Stereo » est sélectionné.

■ Profiter des effets de champ sonore sans enceintes d'ambiance (Virtual CINEMA DSP)

Si vous sélectionnez l'un des programmes sonores (sauf 2ch Stereo et 7ch/5ch Stereo) lorsqu'aucune enceinte d'ambiance n'est connectée, l'unité crée automatiquement le champ sonore d'ambiance à l'aide des enceintes latérales avant.

■ Profiter du son surround avec 5 enceintes placées à l'avant (Virtual CINEMA FRONT)

Vous pouvez profiter du son surround même lorsque les enceintes surround sont placées à l'avant.

■ Profiter du son d'ambiance avec un casque (SILENT CINEMA)

SILENT ™ CINEMA

Vous pouvez profiter d'effets surround ou de champs sonores, comme avec le système d'enceintes multivoies, avec un casque stéréo raccordé à la prise PHONES et en sélectionnant un programme sonore ou un décodeur d'ambiance.

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 AUX USB NET ZONE A FM AM PREAD RUNNING INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BMS MANGO DIRECT SCENE BD TV NET RADIO DVD ENTER ENTER VOLUME RETURN DISPLAY TOP MENU TOP/RP MENU MODE YAMAHA

Profiter d'une lecture non traitée

Vous pouvez lire des sources d'entrée sans aucun traitement des effets de champ sonore.

Lecture sur les canaux d'origine (décodage direct)

Lorsque le mode de décodage direct est activé, l'unité produit un son stéréo depuis les enceintes avant pour les sources à 2 voies, telles que les CD et des sons multivoies non traités pour les sources multivoies.

1 Appuyez sur STRAIGHT.

À chaque pression de cette touche, le mode de décodage direct est activé ou désactivé.

STRAIGHT voll.- 30.8 dB L C R SL SW SR

!

- (RX-V577 uniquement) Pour permettre de reproduire 6.1/7.1 voies à partir de sources à 5.1 voies avec des enceintes surround arrière, réglez l'option « Extended Surround » (p.73) du menu « Option » sur un paramètre différent de « Désactivé ».

Lecture de sources à 2 voies dans des sources multivoies (décodeur d'ambiance)

Le décodeur d'ambiance permet la lecture multivoies non traitée à partir de sources à 2 voies. Lorsqu'une source multivoies est transmise, elle fonctionne comme le mode de décodage direct.

Pour plus d'informations sur chaque décodeur, reportez-vous à la section « Glossaire » (p.107).

1 Appuyez sur SUR.DECODE pour sélectionner un décodeur d'ambiance.

À chaque pression de cette touche, le décodeur d'ambiance change.

SURDEC DDPro Logic voll.- 30.9 dB LCR SL SW SR

Pro Logic	Utilise le décodeur Dolby Pro Logic adapté pour toutes les sources.
PLII Movie	Utilisez le décodeur Dolby Pro Logic II (ou décodeur Dolby Pro Logic IIX) adapté aux films.
PLIIx Movie*
PLII Music	Utilisent le décodeur Dolby Pro Logic II ou Dolby Pro Logic IIX adapté pour la musique.
PLIIx Music*
PLII Game	Utilisent le décodeur Dolby Pro Logic II ou Dolby Pro Logic IIX adapté pour les jeux.
PLIIx Game*
Neo: 6 Cinema	Utilise le décodeur DTS Neo: 6 idéal pour les films.
Neo: 6 Music	Utilise le décodeur DTS Neo: 6 adapté pour la musique.

* RX-V577 uniquement

!

• (RX-V577 uniquement)

Vous ne pouvez pas sélectionner les décodeurs Dolby Pro Logic IIx lorsque des casques sont raccordés ou lorsque l'option « Surr. arr. » du menu

« Réglage » est réglée sur « Aucune ».

- Vous pouvez régler les paramètres du décodeur d'ambiance au niveau de l'option « Paramètre DSP » (p.85) du menu « Réglage ».

TRANSMIT GREEN RECEIVER HDMI AV ZONE A AUX USB NET ON/O FM AM PICKER RUNNING INFO MEMORY MOVIE MUSIC SUN DECODE STRAIGHT BASS ENHANCER DIRECT BASS DIRECT ENHANCER DVD TV NET ADD ENTER VOLUME ENTER DISPLAY - TOP MENU POPUP MENU MODE M B YAMAHA

Profiter de la pureté du son haute fidélité (lecture directe)

Lorsque le mode de lecture directe est activé, l'unité lit la source sélectionnée à l'aide du tout dernier circuit afin de réduire le bruit électrique des autres circuits (tels que l'afficheur de la face avant). Vous bénéficiez ainsi d'une qualité sonore en hi-fi.

1 Appuyez sur DIRECT.

À chaque pression de cette touche, le mode de lecture directe est activé ou désactivé.

VOL.- 30.8 dB DIRECT L CR SL SW SR

!

- Lorsque le mode de lecture directe est activé, les fonctions suivantes ne sont pas disponibles.

• Sélection de programmes sonores
  – Réglage des graves et des aigus
• Utilisation du menu affiché à l'écran et du menu « Option »
• Affichage des informations sur l'afficheur de la face avant (lorsqu'il ne fonctionne pas)

Amélioration des graves (Extra graves)

Extra graves vous permet de profiter de sons graves de meilleure qualité, indépendamment de la taille des enceintes avant et de la présence ou l'absence du subwoofer.

1 Appuyez sur BASS.

À chaque pression de cette touche, Extra graves est activé ou désactivé.

- Vous pouvez également utiliser « Extra graves » (p.80) dans le menu

« Réglage » pour activer/désactiver Extra graves.

Profiter de la musique compressée de meilleure qualité (Compressed Music Enhancer)

compressed music

ENHANCER

Compressed Music Enhancer ajoute de la profondeur et de la largeur au son, vous permettant de profiter d'un son dynamique proche du son d'origine, avant sa compression. Cette fonction peut être utilisée avec d'autres modes sonores.

1 Appuyez sur ENHANCER.

À chaque pression de cette touche, le mode Compressed Music Enhancer est activé ou désactivé.

« ENHANCER » s'allume

• Le mode Compressed Music Enhancer ne fonctionne pas sur les sources audio suivantes :
  – Signaux dont la fréquence d'échantillonnage est supérieure à 48 kHz
• Contenu audio haute définition

- Vous pouvez également utiliser l'option « Enhancer » (p.74) du menu « Option » pour activer ou désactiver le mode Compressed Music Enhancer.

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX FM AM TUNING INFO MEMORY MOVIE MUSIC SUR. DECADE STRAIGHT BMS PRMMAGER DIRECT SCENE BD DVD TV NET RADIO LVDI ENTER ENTER VOLUME RETURN DISPLAY TOP MENU POPULP MENU MODE MODE MODE YAMAHA

Écoute d'émission FM/AM

Il est possible de syntoniser une station de radio en spécifiant sa fréquence ou en la sélectionnant parmi des stations enregistrées.

!

• Les fréquences radio varient en fonction du pays ou de la région où est utilisé l'appareil. Cette explication utilise un afficheur avec des fréquences utilisées dans les modèles pour le Royaume-Uni et pour l'Europe.
• Si la réception n'est pas bonne, réglez l'orientation des antennes FM/AM.

Réglage des pas de fréquence

(Modèle pour l'Asie et modèle Standard uniquement)

Le réglage en usine des pas de fréquence est de 50 kHz pour FM et 9 kHz pour AM. Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de votre pays ou de votre région.

1 Faites passer l'unité en mode veille.
2 Tout en maintenant la touche STRAIGHT enfoncée sur le panneau avant, appuyez sur ⏻ (alimentation).
3 Appuyez à plusieurs reprises sur PROGRAM pour sélectionner « TU ».

(alimentation) PROGRAM STRAIGHT

TU: ...FM50/AM9

4 Appuyez sur STRAIGHT pour sélectionner « FM100/AM10 ».

5 Appuyez sur ⏻ (alimentation) pour faire basculer l'unité en mode veille et remettez-la sous tension.

Sélection d'une fréquence de réception

1 Appuyez sur FM ou AM pour sélectionner une bande.

« TUNER » est sélectionné en tant que source d'entrée, puis, la fréquence actuellement sélectionnée s'affiche.

2 Appuyez à plusieurs reprises sur TUNING pour définir une fréquence.

Maintenez la touche enfoncée pendant environ une seconde pour rechercher automatiquement les stations.

« TUNED » s'allume lorsque l'unité reçoit un signal provenant d'une station de radio.
« STEREO » s'allume également en cas de réception d'un signal stéréo.

• Vous pouvez basculer entre le mode « Stereo » (stéréo) et « Mono » (monophonique) pour la réception radio FM en appuyant sur MODE. Lorsque la réception du signal de la station de radio FM est instable, le passage en mono peut l'améliorer.
• Vous pouvez regarder des vidéos transmises à partir d'appareils externes tout en écoutant la radio en sélectionnant la prise d'entrée vidéo de l'option « Sortie vidéo » (p.75) du menu « Option ».

TRANSENT SLEEP RECEMBER HOMI 1 2 3 4 AV 1 2 3 4 5 6 ZONE A AUX FM AM PRESET INFO MEMORY MOVIE MUSIC SUR, DECODE STRAWHT BAS ENHANCED DIRECT SCENE BD DVD TV NET RADIO SOUP OPTION ENTER RETURN TOP MENU TOP-RIP MENU MODE III OFF FM AM MEMORY PRESET OPTION Touches de curseur ENTER RETURN YAMAHA

Enregistrement de vos stations de radio favorites (présélections)

Vous pouvez enregistrer jusqu'à 40 stations en tant que présélections. Une fois que vous avez enregistré des stations, vous pouvez facilement les écouter en sélectionnant le numéro préréglé correspondant.

Enregistrement automatique des stations de radio (Auto Preset)

Enregistrez automatiquement les stations FM émettant des signaux puissants (jusqu'à 40 stations).

• Pour enregistrer les stations radio AM, suivez les instructions de la section «Enregistrement manuel d'une station de radio».
• (Modèles pour le Royaume-Uni et l'Europe uniquement) Seules les stations d'émission Radio Data System sont stockées automatiquement grâce à la fonction Auto Preset.

1 Appuyez FM ou sur AM pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur OPTION.
3 Utilisez les touches de curseur pour sélectionner « Auto Preset ».

OPTION Auto Preset voll.- 30.9 dB

4 Pour démarrer la procédure Auto Preset, appuyez sur ENTER. L'enregistrement commence dans les 5 secondes. Appuyez de nouveau sur ENTER pour démarrer l'enregistrement immédiatement.

Le message « SEARCH » apparaît pendant la procédure Auto Preset

READY 91:FM 87.50MHz voll.-30.8 dB

Numéro de présélection à partir duquel démarrer l'enregistrement

• Pour indiquer le numéro de présélection à partir duquel démarrer l'enregistrement, appuyez sur PRESET ou sur les touches de curseur ( / ) pour le sélectionner dans les 5 secondes suivant l'étape 4 (alors que « READY » s'affiche) puis, appuyez sur ENTER (ou patientez 5 secondes).
• Pour annuler la procédure Auto Preset, appuyez sur RETURN.

Dès que le processus Auto Preset est terminé « FINISH » s'affiche et le menu « Option » se ferme automatiquement.

FINISH Auto Preset voll-300 dB

Enregistrement manuel d'une station de radio

Sélectionnez une station manuellement et enregistrez-la avec un numéro de présélection.

1 Suivez la procédure indiquée à la section « Sélection d'une fréquence de réception » (p.49) pour écouter la station de radio désirée.

2 Maintenez la touche MEMORY enfoncée pendant plus de 2 secondes.

Lors de votre premier enregistrement, la station radio sélectionnée est enregistrée sous le numéro de présélection « 01 ». Ensuite, chaque station radio sélectionnée est enregistrée sous le numéro de présélection vide (inutilisé) suivant, à la suite du numéro de présélection enregistré le plus récemment.

Numéro de présélection

- Pour sélectionner un numéro de présélection à utiliser pour l'enregistrement, appuyez une fois sur MEMORY après avoir syntonisé la station de radio souhaitée, appuyez sur PRESET pour sélectionner un numéro de présélection, puis appuyez de nouveau sur MEMORY.

« Empty » (non utilisé) ou fréquence actuellement enregistrée

TRANSENT SLEEP RECEMBER HOMI 1 2 3 4 AV 1 2 3 4 5 6 ZONE A AUX FM AM PRESET INFO MEMORY MOVIE MUSIC SUB, DECODE STRAIGHT BASIL FINANCER FIRET SCENE BD DVD TV NET RADIO ORDER OPTION ENTER OPTION Touches de curseur ENTER YAMAHA

■ Sélection d'une station préréglée

Syntonisez une station radio enregistrée en choisissant son numéro de présélection.

1 Appuyez FM ou sur AM pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez à plusieurs reprises sur PRESET pour sélectionner la station de radio de votre choix.

- La mention « No Presets » s'affiche si aucune station n'est enregistrée.

■ Effacer toutes les stations préréglées

Effacez les stations radio enregistrées sur les numéros de présélection.

1 Appuyez FM ou sur AM pour sélectionner « TUNER » comme source d'entrée.
2 Appuyez sur OPTION.
3 Utilisez les touches de curseur pour sélectionner « Clear Preset » et appuyez sur ENTER.

OPTION $Clear Preset. voll.-30.8 dB

4 Utilisez les touches de curseur (△/▽) pour sélectionner une station préréglée à effacer et appuyez sur ENTER.

Station préréglée à effacer

Si la station préréglée est effacée, le message « Cleared » apparaît et le numéro de présélection utilisé suivant s'affiche.

5 Recommencez l'étape 4 jusqu'à ce que toutes les stations préréglées soient effacées.
6 Pour quitter le menu, appuyez sur OPTION.

TRANSMIT LEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ONE U FM AM ↑ ↑ MUSIC SUR, DECODE STRAIGHT BASS FINANCE DIRECT INFO MOVIE MUSIC SUR, DECODE STRAIGHT SCENE BD DVD TV NET RADIO OPTION ENTER + RETURN TOP MENU TOP LIP MENU MODE III OFF Touches de curseur ENTER RETURN YAMAHA

Syntonisation Radio Data System

(Modèles pour le Royaume-Uni et l'Europe uniquement)

Radio Data System est un système de radiocommunication de données utilisé par les stations FM dans de nombreux pays. L'unité peut recevoir différents types de données Radio Data System, notamment des données « Program Service », « Program Type », « Radio Text » et « Clock Time », lorsqu'elle est syntonisée sur une station d'émission Radio Data System.

■ Affichage des Radio Data System informations

1 Syntonisez la station d'émission Radio Data System souhaitée.

- Nous vous recommandons d'utiliser la fonction « Auto Preset » pour syntoniser les stations d'émission Radio Data System (p.50).

2 Appuyez sur INFO.

Chaque fois que vous appuyez sur la touche, l'élément affiché change.

INFO STEREO TUNED VOL.- 30.0 dB Program Type LCR SL SW SR

Nom d'élément

Environ trois secondes plus tard, les informations correspondant à l'élément affiché apparaissent.

Program Service	Nom du service de programme
Program Type	Type du programme en cours
Radio Text	Informations sur le programme en cours
Clock Time	Heure actuelle
DSP Program	Nom du mode sonore
Audio Decoder	Nom du décodeur
Frequency	Frequency

- Les données « Program Service », « Program Type », « Radio Text » et « Clock Time » ne s'affichent pas si la station radio ne fournit pas le service Radio Data System.

Réception automatique d'informations sur la circulation routière

Lorsque « TUNER » est sélectionné comme source d'entrée, l'unité reçoit automatiquement les informations sur la circulation routière. Pour activer cette fonction, suivez la procédure ci-dessous pour définir la station d'informations sur la circulation routière.

1 Lorsque « TUNER » est sélectionné comme source d'entrée, appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Prog. Circul. Routière » (TrafficProgram) et appuyez sur ENTER.

La recherche d'une station d'informations de circulation routière commencera dans 5 secondes. Appuyez de nouveau sur ENTER pour démarrer la recherche immédiatement.

• Pour rechercher vers le haut/vers le bas à partir de la fréquence actuelle, appuyez sur les touches de curseur ( / ) alors que « READY » s'affiche.
• Pour annuler la recherche, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

L'écran suivant apparaît au bout de 3 secondes environ, une fois la recherche terminée.

Station d'informations sur la circulation routière (fréquence)

- Le message « TP Not Found » apparaît au bout de 3 secondes environ lorsqu'aucune station d'informations sur la circulation routière n'est trouvée.

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB FM AM PRESET RUNNING INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BASS FINANCER DIRECT SCENE BD TV NET RADIO DVD + VOLUME ENTER RETURN DISPLAY TOP MENU ROYA MENU MODE YAMAHA

Lecture de musique sur un iPod

Grâce au câble USB fourni avec l'iPod, vous pouvez lire la musique qu'il contient sur l'unité.

- Vous pouvez lire une vidéo iPod sur l'unité.

- Pour plus de détails sur les appareils iPod lisibles, reportez-vous à « Appareils et formats de fichier pris en charge » (p.109).

Raccordement d'un iPod

Raccordez votre iPod à l'unité à l'aide du câble USB fourni avec l'iPod.

1 Raccordez le câble USB à l'iPod.
2 Raccordez le câble USB à la prise USB.

L'unité (avant) STRAIGHT AUX AC/USB

• L'iPod se recharge lorsqu'il est raccordé à l'unité. Si vous placez l'unité en mode veille alors que l'iPod est en cours de charge, ce dernier continue de se recharger pendant 4 heures maximum.
  Si l'option « Veille du réseau » (p.92) du menu « Réglage » est réglée sur
  « Activé » il continue à se recharger sans limite.

- Déconnectez l'iPod de la prise USB lorsque vous ne l'utilisez pas.

Lecture du contenu d'un iPod

Suivez la procédure ci-après pour utiliser le contenu de l'iPod et démarrer la lecture.

Vous pouvez commander l'iPod à l'aide du menu affiché sur l'écran du téléviseur.

• Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant, ou directement sur l'iPod en mode de lecture simple (p.55).
• Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.

1 Appuyez sur USB pour sélectionné « USB » en tant que source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

iPod Top Music Vidéos 1/2

- Si la lecture est en cours sur l'iPod, l'écran de lecture s'affiche.

TRANSM SLEEP RECEIVER 0 HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ZONE B FM AM PRESET INFO MEMORY MOVIE MUSIC SUB DECODE STRAIGHT BAS CHANCER DIRECT SCENE BD DVD TV NET RADIO SOYA ENTER RETURN SPX DVP TOR MENU MODE YAMAHA Touches de curseur ENTER RETURN DISPLAY

2 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

Si un morceau est sélectionné, la lecture commence et l'écran de lecture s'affiche.

• Pour revenir à l'écran précédent, appuyez sur RETURN.
• Pour basculer de l'écran de navigation à celui de lecture en cours de lecture, appuyez sur DISPLAY.
• Pour utiliser l'iPod afin de sélectionner manuellement un contenu ou commander la lecture, passez en mode de lecture simple (p.55).

Écran Navigation

Affiche la liste du contenu de l'iPod. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.

3 Numéro d'élément/total d'éléments

4 Témoins de statut

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.56) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

5 Menu d'opération

Appuyez sur la touche de curseur (▷), puis, utilisez les touches de curseur (△/▽) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.

Icône	Fonction
	Déplace le curseur 10 pages en arrière.
	Déplace le curseur à la page suivante ou précédente de la liste.
	Déplace le curseur à la page suivante de la liste.
	Déplace le curseur 10 pages en avant.
	Passe à l’écran de lecture.

TRANSMY SLEEP RECEIVER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET HOME B FM AM PRESET MOVING INFO MEMOR MOVIE MUSIC SUR, DECODE STRAIGHT BASS EX-MANGER DIRECT SCENE BD DVD TV NET RADIO LPGDA ENTER + RETURN - TOP MENU POPUS MENU MODE YAMAHA

Touches de curseur ENTER RETURN

Touches d'opération d'appareil externe MODE

Écran de lecture

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.56) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

2 Informations de lecture

Affichent le nom de l'artiste, de l'album, le titre du morceau ainsi que le temps écoulé/la durée du morceau.

Utilisez les touches de télécommande suivantes pour contrôler la lecture.

Touches d'opération d'appareil externe	Fonction
▶	Reprend la lecture après la pause.
■	Arrête la lecture.
■■	Arrête temporairement la lecture.
◀◀	Permet d'avancer ou de reculer rapidement.
▶▶
◀◀	Effectue une recherche vers l'arrière/vers l'avant (avec la touche correspondante maintenue enfoncée).
▶▶

Utilisation de l'iPod ou de la télécommande (lecture simple)

1 Appuyez sur MODE pour passer en mode de lecture simple.

L'écran du menu du téléviseur s'éteint et les fonctions de l'iPod sont activées.

Pour afficher l'écran de menu du téléviseur, appuyez de nouveau sur MODE.

2 Utilisez l'iPod ou la télécommande pour démarrer la lecture.

Touches opérationnelles de la télécommande		Fonction
Touches de curseur		Permettent de sélectionner une option.
ENTER		Confirme la sélection.
RETURN		Revient à l'écran précédent.
Touches d'opération d'appareil externe	▶	Démarre ou arrête temporairement la lecture.
	■■
	■	Arrête la lecture.
	◀◀◀	Permet d'avancer ou de reculer rapidement.
	▶▶
	◀◀◀	Effectue une recherche vers l'arrière/vers l'avant (avec la touche correspondante maintenue enfoncée).
	▶▶

TRANSMIT SLEEP RECEMBER HOMI 1 2 3 4 AV 1 2 3 4 5 6 ZONE R AUX USB NET BASE FM AM INFO MEMORY MOVIE MUSIC SUR. DECODE STRAIT BAS ENHANCED DIRECT SCENE BD DVD TV NET RADIO START OPTION ENTER RETURN TOP MENU TOP-RIP MENU MODE OPTIONS Touches de curseur ENTER RETURN MODE YAMAHA

Réglages de lecture répétée/aléatoire

Vous pouvez configurer les réglages de lecture répétée/aléatoire de votre iPod.

!

- Pendant la lecture simple, configurez les réglages de lecture répétée/aléatoire directement sur votre iPod ou appuyez sur la touche MODE pour afficher l'écran de menu du téléviseur, puis suivez la procédure ci-dessous.

1 Lorsque « USB » est sélectionné comme source d'entrée, appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Répéter » (Repeat) ou « Aléatoire » (Shuffle) et appuyez sur ENTER.

• Pour revenir à l'écran précédent pendant les opérations de menu, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

3 Utilisez les touches de curseur (◀/▶) pour sélectionner un réglage.

Élément	Réglage	Fonction
Répéter (Repeat)	Désactivé (Off)	Désactive la fonction de lecture répétée.
	Un (One)	Lit le morceau en cours à plusieurs reprises. « 📊 » apparaît sur l’écran du téléviseur.
	Tous (All)	Lit tous les morceaux à plusieurs reprises. « 📊 » apparaît sur l’écran du téléviseur.
Aléatoire (Shuffle)	Désactivé (Off)	Désactive la fonction de lecture aléatoire.
	Morceaux (Songs)	Lit des morceaux dans un ordre aléatoire. « ✗ » apparaît sur l’écran du téléviseur.
	Albums (Albums)	Lit des albums dans un ordre aléatoire. « ✗ » apparaît sur l’écran du téléviseur.

4 Pour quitter le menu, appuyez sur OPTION.

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB FM AM PRESET RUNNING INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BASS FINANCER DIRECT SCENE BD TV NET RADIO DVD + VOLUME ENTER RETURN DISPLAY TOP MENU ROYA MENU MODE YAMAHA

Lecture de musique stockée sur un dispositif de stockage USB

Sur l'unité, vous pouvez lire des fichiers de musique stockés sur un dispositif de stockage USB.

- Pour plus de détails sur les appareils USB lisibles, reportez-vous à « Appareils et formats de fichier pris en charge » (p.109).

Raccordement d'un dispositif de stockage USB

1 Raccordez le dispositif de stockage USB à la prise USB.

L'unité (avant)

STRAIGHT AUX AUDIO = 2.1A Dispositif de stockage USB

- Si le dispositif de stockage USB contient de nombreux fichiers, leur chargement peut prendre un certain temps. Dans ce cas, le message « Loading... » apparaît sur l'afficheur de la face avant.

• Arrêtez la lecture à partir du dispositif de stockage USB avant de le débrancher de la prise USB.
• Raccordez un dispositif de stockage USB directement à la prise USB de l'unité. N'utilisez pas de câbles de rallonge.

Lecture du contenu du dispositif de stockage USB

Suivez la procédure ci-après pour utiliser le contenu du dispositif de stockage et démarrer la lecture.

Vous pouvez commander le dispositif de stockage USB à l'aide du menu affiché sur l'écran du téléviseur.

!

• Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.
• Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.

1 Appuyez sur USB pour sélectionné « USB » en tant que source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

USB Top Blues Classical Electronica Jazz Pop Rock Soundtrack Speaking 1/12

- Si la lecture est en cours sur le dispositif de stockage USB, l'écran de lecture s'affiche.

TRANSMIT LEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ONE B FM AM INFO MEMORY MOVIE MUSIC SUB. DECODE STRAIGHT BASSE FINANCE DIRECT BSCENE BD DVD TV NET RADIO SPEED PRINT + ENTER RETURN TDR MENU DISPLAY Touches de curseur ENTER RETURN DISPLAY MODE III YAMAHA

2 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

Si un morceau est sélectionné, la lecture commence et l'écran de lecture s'affiche.

• Pour revenir à l'écran précédent, appuyez sur RETURN.
• Pour basculer de l'écran de navigation à celui de lecture en cours de lecture, appuyez sur DISPLAY.
• Les fichiers non pris en charge par l'unité ne peuvent pas être sélectionnés.

Écran Navigation

Affiche la liste du contenu du dispositif de stockage USB. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.

③ Numéro d'élément/total d'éléments

4 Témoins de statut

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.59) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

5 Menu d'opération

Appuyez sur la touche de curseur (▷), puis, utilisez les touches de curseur (△/▽) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.

Icône	Fonction
	Déplace le curseur 10 pages en arrière.
	Déplace le curseur à la page suivante ou précédente de la liste.
	Déplace le curseur à la page suivante de la liste.
	Déplace le curseur 10 pages en avant.
	Passe à l'écran de lecture.

TRANSMIT SLEEP RECEMBER 0 HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ZONE B FM AM ↘ TUNNOR BFD MEMORY ↘ MOVIE MUSIC SUB DECODE STRAIGHT BAS CHANGER DIRECT SCENE BD DVD TV NET RADIO OPTION ENTER RETURN TUR MENU ROTU/R MENU MODE Touches d'opération d'appareil externe YAMAHA

Écran de lecture

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.59) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

2 Informations de lecture

Affichent le nom de l'artiste, de l'album, le titre du morceau ainsi que le temps écoulé.

Utilisez les touches de télécommande suivantes pour contrôler la lecture.

Touches d'opération d'appareil externe	Fonction
▶	Reprend la lecture après la pause.
■	Arrête la lecture.
■■	Arrête temporairement la lecture.
◀◀	Permet d'avancer ou de reculer rapidement.
▶▶

Réglages de lecture répétée/aléatoire

Vous pouvez configurer les réglages de lecture répétée/aléatoire de contenus issus de dispositifs de stockage USB.

1 Lorsque « USB » est sélectionné comme source d'entrée, appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Répéter » (Repeat) ou « Aléatoire » (Shuffle) et appuyez sur ENTER.

• Pour revenir à l'écran précédent pendant les opérations de menu, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

3 Utilisez les touches de curseur (◄/►) pour sélectionner un réglage.

Élément	Réglage	Fonction
Répéter (Repeat)	Désactivé (Off)	Désactive la fonction de lecture répétée.
	Un (One)	Lit le morceau en cours à plusieurs reprises. « 📋 » apparaît sur l'écran du téléviseur.
	Tous (All)	Lit tous les morceaux de l'album (dossier) en cours à plusieurs reprises.« 📋 » apparaît sur l'écran du téléviseur.
Aléatoire (Shuffle)	Désactivé (Off)	Désactive la fonction de lecture aléatoire.
	Activé (On)	Lit les morceaux de l'album (dossier) en cours dans un ordre aléatoire.« ✗ » apparaît sur l'écran du téléviseur.

4 Pour quitter le menu, appuyez sur OPTION.

Lecture de musique stockée sur des serveurs multimédias (PC/NAS)

Sur l'unité, vous pouvez lire des fichiers de musique stockés sur votre PC ou sur un système de stockage NAS compatible DLNA.

!

• Pour utiliser cette fonction, l'unité et votre PC doivent être raccordés au même routeur (p.25). Vous pouvez vérifier que les paramètres réseau (tels que l'adresse IP) sont correctement attribués à l'unité dans l'option « Information » (p.91) du menu « Réglage ».
  • (RX-V577 uniquement)
  Le son risque de s'interrompre lors de l'utilisation de la connexion du réseau sans fil. Dans ce cas, utilisez la connexion réseau filaire.

- Pour plus de détails sur les formats de fichier lisibles, reportez-vous à « Appareils et formats de fichier pris en charge » (p.109).

Réglage du partage de support

Pour lire des fichiers de musique stockés sur votre PC ou sur un système de stockage NAS compatible DLNA, vous devez commencer par configurer le paramètre de partage de support de chaque serveur de musique.

Pour un PC doté de Windows Media Player

☐ Pour Windows Media Player 12

1 Démarrez Windows Media Player 12 sur votre ordinateur.
2 Sélectionnez « Stream », puis «Turn on media streaming ».
3 Cliquez sur « Turn on media streaming ».
4 Sélectionnez « Allowed » dans la liste déroulante à côté du nom du modèle de l'unité.
5 Cliquez sur « OK » pour quitter.

☐ Pour Windows Media Player 11

1 Démarrez Windows Media Player 11 sur votre ordinateur.
2 Sélectionnez « Library », puis « Media Sharing ».
3 Cochez la case « Share my media to », sélectionnez l'icône de l'unité, puis cliquez sur « Allow ».
4 Cliquez sur « OK » pour quitter.

- Pour plus de détails sur les paramètres du partage de médias, reportez-vous à l'aide de Windows Media Player.

Pour un PC ou un système de stockage doté d'un autre logiciel de serveur DLNA

Reportez-vous au mode d'emploi de l'appareil ou du logiciel et configurez les paramètres de partage de support.

TRANSMIT LOOP RECOOLER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET FM AM INFO MEMORY MOVIE MUSIC SUR DECODE STRAIGHT BASS FINANCE DIRECT SCENE BD DVD TV NET RADIO COLD TENDER + ENTER RETURN DISPLAY TOD MENU MODE III YAMAHA NET Touches de curseur ENTER RETURN DISPLAY

Lecture de musique sur PC

Suivez la procédure ci-après pour utiliser le contenu musical du PC et démarrer la lecture.

Vous pouvez commander le PC et ou le système de stockage NAS à l'aide du menu affiché sur l'écran du téléviseur.

!

• Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.
• Le signe « _ » (trait de soulignement) s'affiche à la place des caractères non pris en charge par l'unité.

1 Appuyez à plusieurs reprises sur NET pour sélectionner « SERVER » comme source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

SERVER Top DESKTOP NAS A NAS B NOTE 1/4

- Si un fichier de musique sélectionné depuis l'unité est en cours de lecture sur votre PC, l'écran de lecture s'affiche.

2 Utilisez les touches de curseur pour sélectionner un serveur de musique et appuyez sur ENTER.

3 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

Si un morceau est sélectionné, la lecture commence et l'écran de lecture s'affiche.

• Pour revenir à l'écran précédent, appuyez sur RETURN.
• Pour basculer de l'écran de navigation à celui de lecture en cours de lecture, appuyez sur DISPLAY.
• Les fichiers non pris en charge par l'unité ne peuvent pas être sélectionnés.

TRANSMY SLEEP RECEIVER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX DVD NET BND B FM AM PRESET RUNING INFO MEMBR MOVIE MUSIC SUN. DECODE STRAIGHT BASS ENVANCE DIRECT SCENE BD DVD TV NET RADIO ELE DB ENTER + - TOP MENU POPULAR MENU MODE YAMAHA

-Touches de curseur ENTER
Touches d'opération d'appareil externe

Écran Navigation

1 Nom de liste
2 Liste de contenu

Affiche la liste du contenu du PC. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.

3 Numéro d'élément/total d'éléments
4 Témoins de statut

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.63) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

5 Menu d'opération

Appuyez sur la touche de curseur (▷), puis, utilisez les touches de curseur (△/▽) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.

Icône	Fonction
	Déplace le curseur 10 pages en arrière.
	Déplace le curseur à la page suivante ou précédente de la liste.
	Déplace le curseur à la page suivante de la liste.
	Déplace le curseur 10 pages en avant.
	Passe à l'écran de lecture.

Écran de lecture

Ils affichent les réglages en cours pour une lecture répétée et une lecture aléatoire (p.63) ainsi que le statut de lecture en cours (par exemple lecture ou pause).

2 Informations de lecture

Affichent le nom de l'artiste, de l'album, le titre du morceau ainsi que le temps écoulé.

Utilisez les touches de télécommande suivantes pour contrôler la lecture.

Touches d'opération d'appareil externe	Fonction
▶	Reprend la lecture après la pause.
■	Arrête la lecture.
■■	Arrête temporairement la lecture.
◀◀	Permet d'avancer ou de reculer rapidement.
▶▶

- Vous pouvez également utiliser un Digital Media Controller (DMC) compatible DLNA pour contrôler la lecture. Pour plus d'informations, reportez-vous à la section « Contrôle DMC » (p.92).

TRANSMIT SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A MUX RGB NET ZONE C FM AM ↑ ↑ INFO MEMBRY PREAD ONION MOVIE MUSIC BUR DECIDE STRAIGHT BASS FINANCE DIRECT SCENE BD DVD TV NET RADIO OPTION ENTER + TOP MENU ROYAUP MENU MODE YAMAHA

OPTION

- Touches de curseur ENTER

Réglages de lecture répétée/aléatoire

Vous pouvez configurer les réglages de lecture répétée/aléatoire de contenus musicaux issus d'un PC.

1 Lorsque « SERVER » est sélectionné comme source d'entrée, appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Répéter » (Repeat) ou « Aléatoire » (Shuffle) et appuyez sur ENTER.

• Pour revenir à l'écran précédent pendant les opérations de menu, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

3 Utilisez les touches de curseur (◀/▶) pour sélectionner un réglage.

Élément	Réglage	Fonction
Répéter (Repeat)	Désactivé (Off)	Désactive la fonction de lecture répétée.
	Un (One)	Lit le morceau en cours à plusieurs reprises. « 📋 » apparaît sur l'écran du téléviseur.
	Tous (All)	Lit tous les morceaux de l'album (dossier) en cours à plusieurs reprises. « 📋 » apparaît sur l'écran du téléviseur.
Aléatoire (Shuffle)	Désactivé (Off)	Désactive la fonction de lecture aléatoire.
	Activé (On)	Lit les morceaux de l'album (dossier) en cours dans un ordre aléatoire. « 📋 » apparaît sur l'écran du téléviseur.

4 Pour quitter le menu, appuyez sur OPTION.

TRANSMIT LOOP RECOOLER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET FM AM INFO MEMORY MOVIE MUSIC SUR DECODE STRAIGHT BASS FINANCER DIRECT SCENE BD DVD TV NET RADIO COLD TENDER + ENTER RETURN DISPLAY TDR MENU MODE III YAMAHA NET Touches de curseur ENTER RETURN DISPLAY

Écoute de la radio Internet

Vous pouvez écouter les stations de radio Internet du monde entier.

!

• Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.
• Pour utiliser cette fonction, l'unité doit être raccordée à Internet (p.25). Vous pouvez vérifier que les paramètres réseau (tels que l'adresse IP) sont correctement attribués à l'unité dans l'option « Information » (p.91) du menu « Réglage ».
• Il se peut que vous ne puissiez pas recevoir certaines stations radio Internet.
• L'unité utilise le service de base de données des stations radio Internet vTuner.
• Ce service peut être supprimé sans avis préalable.

Lecture de la radio Internet

Suivez la procédure ci-après pour sélectionner une station radio sur Internet et démarrer la lecture.

Vous pouvez commander la radio Internet à l'aide du menu affiché sur l'écran du téléviseur.

1 Appuyez à plusieurs reprises sur NET pour sélectionner « NET RADIO » comme source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

2 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

Si une station Internet est sélectionnée, la lecture commence et l'écran correspondant s'affiche.

• Pour revenir à l'écran précédent, appuyez sur RETURN.
• Pour basculer de l'écran de navigation à celui de lecture en cours de lecture, appuyez sur DISPLAY.

TRANSM SLEEP RECEIVER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX DVD NET HOME B FM AM PRESET MOVING INFO MEMOR MOVIE MUSIC SUR, DECODE STRAIGHT BASS EX-MENDER DIRECT SCENE BD DVD TV NET RADIO LCD ENTER + ENTER TOP MENU POPUS MENU MODE YAMAHA

-Touches de curseur ENTER
-Touches d'opération d'appareil externe

Écran Navigation

1 Nom de liste
2 Liste de contenu

Affiche la liste du contenu radio Internet. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.

3 Numéro d'élément/total d'éléments
4 Témoin de lecture
5 Menu d'opération

Appuyez sur la touche de curseur (▷), puis, utilisez les touches de curseur (△/▽) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.

Icône	Fonction
	Déplace le curseur 10 pages en arrière.
	Déplace le curseur à la page suivante ou précédente de la liste.
	Déplace le curseur à la page suivante de la liste.
	Déplace le curseur 10 pages en avant.
	Passe à l’écran de lecture.

Écran de lecture

1 Témoin de lecture
2 Informations de lecture

Affiche le nom de la station, de l'album, le titre du morceau ainsi que le temps écoulé.

• Utilisez la touche d'opération d'appareil externe (■) pour arrêter la lecture.
• Certaines informations peuvent ne pas être disponibles en fonction de la station.

TRANSMIT LEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ONE B FM AM PRESEN TUNING INFO MEMORY MOVIE MUSIC SUR DECODE STRAIGHT BASS FINANCE DIRECT SCENE BD DVD TV NET RADIO OPTION ENTER TOP MENU POPUL MENU MODE YAMAHA OPTIONS Touches de curseur ENTER

Enregistrement de vos stations de radio Internet favorites (favoris)

Vous pouvez enregistrer vos stations de radio Internet préférées dans le dossier « Bookmarks ».

Enregistrement de la station avec le menu Option

Suivez la procédure ci-dessous pour enregistrer votre station préférée dans le dossier « Bookmarks ».

1 Pendant l'écoute de la radio Internet, appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Favoris activés » et appuyez sur ENTER.

• Sur l'écran de lecture, la station actuelle est ajoutée au dossier « Bookmarks ». Sur l'écran de navigation, la station sélectionnée dans la liste est ajoutée au dossier « Bookmarks ».
• Pour supprimer des stations du dossier « Bookmarks », sélectionnez la station dans le dossier, puis, « Favoris désactivés ».

Enregistrement de la station sur le menu site Web vTuner

Vous pouvez également enregistrer vos stations de radio Internet préférées sur le site Web vTuner.

1 Sélectionnez une des stations de radio Internet sur l'unité.

Cette opération est nécessaire pour enregistrer la station radio pour la première fois.

2 Vérifiez la vTuner ID de l'unité.

Vous pouvez trouver la vTuner ID (adresse MAC de l'unité) dans l'option « Information » (p.91) du menu « Réglage ».

3 Accédez au site Web de vTuner (http://yradio.vtuner.com/) avec le navigateur sur votre PC et entrez l'ID de vTuner.

Vous pouvez changer de langue.

Saisissez l'ID du vTuner ID dans cette zone.

- Pour utiliser cette fonction, vous devez créer votre compte personnel. Créez votre compte à l'aide de votre adresse de courrier électronique.

4 Enregistrez vos stations radio favorites.

Cliquez sur l'icône « Add » (♥+) à côté du nom de la station.

- Pour supprimer la station du dossier « Bookmarks », sélectionnez « Bookmarks » sur l'écran d'Accueil, puis cliquez sur l'icône « Remove » (♥-) à côté du nom de la station.

Lecture de musique avec AirPlay

La fonction AirPlay vous permet de lire de la musique issue d'iTunes ou d'iPod touch/iPhone/iPad music sur l'unité via un réseau.

- Cette section décrit les termes « iPod touch », « iPhone » et « iPad » en tant qu'« iPod ». « iPod » fait référence à « iPod touch », « iPhone » et « iPad», sauf dans le cas contraire.
    note["(RX-V577 peut être connecté sans fil à un réseau.)"]

!

• Pour utiliser cette fonction, l'unité et votre PC ou l'iPod doivent être raccordés au même routeur (p.25). Vous pouvez vérifier que les paramètres réseau (tels que l'adresse IP) sont correctement attribués à l'unité dans l'option « Information » (p.91) du menu « Réglage ».
• Lors de l'utilisation d'un router SSID multiple, accéder à l'unité risque d'être limité en fonction de SSID to connect. Raccordez l'iPod à la SSID qui peut accéder à l'unité.

- Pour plus de détails sur les appareils iPod pris en charge, reportez-vous à « Appareils et formats de fichier pris en charge » (p.109).

Lecture de contenus musicaux issus d'iTunes ou d'un iPod

Suivez la procédure ci-après pour lire des contenus musicaux issus d'iTunes ou d'un iPod sur l'unité.

1 Mettez sous tension l'unité et démarrez iTunes sur le PC ou affichez l'écran de lecture de l'iPod.

Si l'iTunes/iPod reconnaît l'unité, l'icône AirPlay ( ▲ ) s'affiche.

iTunes (exemple)

- Si l'icône ne s'affiche pas, vérifiez que l'unité et le PC ou l'iPod sont correctement raccordés au routeur.

2 Sur iTunes ou l'iPod, cliquez (appuyez) sur l'icône AirPlay et sélectionnez l'unité (nom du réseau de l'unité) comme appareil de sortie audio.

iTunes (exemple)

My Computer Yamaha XXXXX Multiple Speakers... iPod touch Yamaha XXXXXX ✓

Nom du réseau de l'unité

3 Sélectionnez un morceau et démarrez la lecture.

L'unité sélectionne automatiquement « AirPlay » comme source d'entrée et démarre la lecture.

L'écran de lecture s'affiche sur le téléviseur.

!

- L'écran de lecture est disponible uniquement lorsque votre téléviseur est connecté à l'unité via un câble HDMI.

TRANSM SLEEP RECEIVER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX 000 NET NONE B FM AM PRECET TUNING INFO MEMOR MOVIE MUSIC SUR DECODE STRAIGHT BASS FINANCER DIRECT SCENE BD DVD TV NET RADIO ELECTR ENTER VOLUME RETURN DISPLAY TOP MENU POPULAR MENU MODE YAMAHA

Touches d'opération d'appareil externe

• Vous pouvez mettre l'unité sous tension automatiquement lors du démarrage de la lecture sur iTunes ou sur l'iPod en réglant l'option « Veille du réseau » (p.92) du menu « Réglage » sur « Activé ».
• Vous pouvez modifier le nom du réseau (nom de l'unité du réseau) affiché sur iTunes ou l'iPod dans l'option « Nom du réseau » (p.92) du menu « Réglage ».
• Si vous sélectionnez l'autre source d'entrée de l'unité pendant la lecture, cette dernière s'arrête automatiquement sur iTunes ou l'iPod.
• Vous pouvez régler le volume de l'unité depuis iTunes ou l'iPod lors de la lecture. Pour désactiver les commandes de volume depuis iTunes ou l'iPod, réglez
  « Verrouillage volume » (p.75) dans le menu « Option » sur « Désactivé ».

Attention

- Si vous utilisez les commandes d'iTunes ou de l'iPod pour régler le volume, ce dernier peut être étonnamment élevé. Cela peut endommager l'unité ou les enceintes. Si le volume augmente soudainement lors de la lecture, interrompez-la immédiatement sur iTunes ou l'iPod.

Écran de lecture

AirPlay Now Playing Artist Name Album Name Song Title 2:30 5:30

Témoin de lecture

Informations de lecture

Affichent le nom de l'artiste, de l'album, le titre du morceau ainsi que le temps écoulé/la durée du morceau.

Utilisez les touches de télécommande suivantes pour contrôler la lecture.

Touches d'opération d'appareil externe	Fonction
▶	Reprend la lecture après la pause.
■	Arrête la lecture.
■■	Arrête temporairement la lecture.
◀◀	Permet d'avancer ou de reculer rapidement.
▶▶

- Pour contrôler la lecture depuis iTunes à l'aide de la télécommande de l'unité, vous devez configurer les préférences iTunes afin d'activer à l'avance le contrôle d'iTunes à partir d'enceintes distantes.

iTunes (exemple de la version anglaise)

Lecture de musique dans plusieurs pièces (RX-V577 uniquement)

La fonction Zone A/B vous permet de lire une source d'entrée à la fois dans la pièce dans laquelle l'unité est installée (Zone A) et dans une autre pièce (Zone B).

Par exemple, vous pouvez activer Zone A (désactiver Zone B) lorsque vous vous trouvez dans le salon et activer Zone B (désactiver Zone A) lorsque vous êtes dans votre bureau. Vous pouvez également activer les deux zones à la fois si vous voulez profiter simultanément de la même source d'entrée dans ces deux pièces.

• Les sources multivoies sont mélangées sur 2 voies et restituées dans la zone B.
• La même source d'entrée s'applique à la zone A et à la zone B.
• Par défaut, le volume de la zone B change conjointement à celui de la zone A. En cas de différence de niveau du volume entre les zones A et B, vous pouvez la corriger grâce à l'option « Réglage ZoneB » du menu « Option » (p.70). Vous pouvez également régler le niveau du volume de la zone B séparément (p.70).
• Vous pouvez activer/désactiver automatiquement la sortie audio sur Zone A/B tout en sélectionnant une scène (p.43).

Préparation de la Zone B

Raccordez l'appareil, qui sera utilisé dans la Zone B, à l'unité.

Attention

• Retirez le câble d'alimentation de l'unité de la prise secteur avant de raccorder les enceintes.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne se touchent pas ou n'entrent pas en contact avec les parties métalliques de l'unité. Ce contact risque d'endommager l'unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l'enceinte, le message « Check SP Wires » apparaît sur l'afficheur de la face avant lors de la mise sous tension de l'unité.

Raccordez les enceintes placées dans la Zone B à l'unité à l'aide des câbles d'enceinte.

Afin d'utiliser les prises SURROUND BACK/BI AMP/ZONE B pour les enceintes Zone B, réglez l'option « Affect. amp puiss. » (p.79) du menu « Réglage » sur « Zone B » après avoir raccordé le câble d'alimentation à une prise secteur.

L'unité (arrière)
    subgraph_Zone_A["Zone A"]
        FRONT["FRONT"] --> SVEROUTER["SURVOTER/IRE OUT"]
        CENTER["CENTER"] --> SVEROUTER
        SURROUND["SURROUND"] --> ZONE_B["/ZONE B"]
        SINGLE["SINGLE"] --> ZONE_B
        SVEROUTER --> ZONE_B
        ZONE_B --> FL["FL"]
        ZONE_B --> FR["FR"]
        FL --> SW["SW"]
        FR --> C["C"]
        SW --> SL["SL"]
        C --> SR["SR"]
        SL --> Zone_A
    end
    subgraph_Zone_B["Zone B"]
        FL --> Zone_A
        FR --> Zone_A
    end
    SVEROUTER --> ZONE_B
    ZONE_B --> Zone_A
    style Zone_A fill:#f9f,stroke:#333
    style Zone_B fill:#ccf,stroke:#333

TRANSMIT RECEMBER 0 SLEEP HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 AUX USB NET ZONE A FM AM ✘ ✘ ✘ ✘ BFD MEMORY MOVIE MUSIC SUS, DECODE STRIGHT ZONE A ZONE B SCENE (BD/DVD) SCENE (TV) OPTION BD DVD TV OPTION VOLUME ENTER RETURN MUTE TORS MENU RDMA MENU MODE MODE YAMAHA Touches de sélection d'entrée Touches de curseur ENTER RETURN

■ Opérations de lecture de base

1 Appuyez sur ZONE A ou sur ZONE B pour activer/désactiver la sortie audio sur la Zone A ou la Zone B.

« ZONE A » et/ou « ZONE B » s'allument

HDMI 1 2006 2008 VOL.- 30.8 dB L C R SL SW SR

2 Utilisez les touches de sélection d'entrée pour sélectionner une source d'entrée.
3 Démarrez la lecture sur l'appareil externe ou sélectionnez une station de radio.
4 Appuyez sur VOLUME pour régler le volume.
Rectification des différences de niveau du volume entre la zone A et la zone B

Si vous êtes géné par la différence de volume entre Zone A/B, suivez la procédure ci-dessous pour régler le volume de la Zone B.

1 Appuyez sur OPTION.
2 Utilisez les touches de curseur pour sélectionner « Réglage volume » (Volume Trim) et appuyez sur ENTER.

• Pour revenir à l'écran précédent pendant les opérations de menu, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.

3 Utilisez les touches de curseur (△/▽) pour sélectionner « Réglage ZoneB » (ZB.Trim) et les touches de curseur (◀/▶) pour affiner le réglage.

Plage de réglage

-10,0 dB à +10,0 dB (incréments de 0,5 dB)

Réglage par défaut

0,0 dB

4 Pour quitter le menu, appuyez sur OPTION.

- Ce réglage n'a aucun effet si la fonction « Volume ZoneB » (p.87) du menu « Réglage » est définie sur « Async. ».

Réglage séparé du niveau du volume de la zone B

Vous pouvez régler le niveau du volume de la zone B séparément à l'aide de la télécommande lorsque la fonction « Volume ZoneB » (p.87) du menu « Réglage » est définie sur « Async. ».

Pour régler la télécommande en mode de fonctionnement de la Zone B, maintenez enfoncée la touche de curseur (▷) et maintenez enfoncée la touche SCENE (TV) pendant plus de 3 secondes. TRANSMIT clignote deux fois.
2 Appuyez sur VOLUME pour régler le volume pour Zone B.

- Pour mettre le son de la zone B en sourdine, appuyez sur MUTE.

3 Pour régler la télécommande en mode de fonctionnement de la Zone A, maintenez enfoncée la touche de curseur (▷) et appuyez sur la touche SCENE (BD/DVD) pendant plus de 3 secondes.

TRANSMIT clignote deux fois.

TRANSMI SLEEP RECEMBER HDMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ONE B FM AM FROCCO RUNNING INFO MOVIE MUSIC SUB, DECODE STRAIGHT BMS FINANCE DIRECT SCENE BD DVD TV NET RADIO VOLLIUME ENTER VOLUME RETURN DISPLAY TOP MENU POPULP MENU MODE YAMAHA

Affichage du statut actuel

Changement des informations présentées sur l'afficheur de la face avant

1 Appuyez sur INFO.

Chaque fois que vous appuyez sur la touche, l'élément affiché change.

Environ trois secondes plus tard, les informations correspondant à l'élément affiché apparaissent.

- Les éléments disponibles varient en fonction de la source d'entrée sélectionnée. L'élément affiché peut également être appliqué séparément à chaque groupe de sources d'entrée.

Groupe de sources d'entrée	Élément
HDMI 1-6AV 1-6AUX	Input (nom de la source d'entrée), DSP Program (nom du mode sonore), Audio Decoder (nom du décodeur*)
USB SERVER AirPlay	Song (titre du morceau), Artist (nom de l'artiste), Album (nom de l'album), DSP Program (nom du mode sonore), Audio Decoder (nom du décodeur*)* Lors de la lecture simple à partir d'un iPod : Input (nom de la source d'entrée), DSP Program (nom du mode sonore), Audio Decoder (nom du décodeur)
NET RADIO	Song (titre du morceau), Album (nom de l'album), Station (nom de la station), DSP Program (nom du mode sonore), Audio Decoder (nom du décodeur*)
TUNER	Frequency (fréquence), DSP Program (nom du mode sonore), Audio Decoder (nom du décodeur*)*(Modèles pour le Royaume-Uni et l'Europe uniquement) Les données Radio Data System sont également disponibles lorsque l'unité est syntonisée sur une station d'émission Radio Data System (p.52).

* Le nom du décodeur audio actuellement activé s'affiche. Si aucun décodeur audio n'est activé, le message « Decoder Off » s'affiche.

Configuration de réglages de lecture distincts pour différentes sources de lecture (menu Option)

Vous pouvez configurer des réglages de lecture distincts pour différentes sources de lecture. Ce menu est disponible sur l'afficheur de la face avant (ou sur l'écran du téléviseur), ce qui vous permet de configurer facilement les réglages pendant la lecture.

1 Appuyez sur OPTION.

Afficheur de la face avant

Option Graves/Aigus DSP/Surround Réglage volume Sync. Lèvres Info. signal Entrée audio

Écran du téléviseur

2 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

- Pour revenir à l'écran précédent pendant les opérations du menu, appuyez sur RETURN.

3 Utilisez les touches de curseur (◀/▶) pour sélectionner un réglage.

4 Pour quitter le menu, appuyez sur OPTION.

Éléments de menu Option

• Les éléments disponibles varient en fonction de la source d'entrée sélectionnée.
• Le texte entre parenthèses correspond aux témoins de l'afficheur de la face avant.
• Les réglages par défaut sont soulignés.
• Selon la région d'achat, certains éléments de menu relatifs à des services de contenu audio sont également disponibles. Pour plus d'informations, consultez chaque mode d'emploi du CD-ROM fourni.

Élément		Fonction	Page
Graves/Aigus (Tone Control)		Règle la bande des sons haute et basse fréquence.	73
DSP/Surround (DSP/Surround)	Niveau DSP (DSP level)	Règle le niveau d'effet de champ sonore.	73
	Adaptive DRC (A.DRC)	Détermine si la dynamique (du maximum au minimum) est réglée automatiquement en même temps que le volume.	73
	Extended Surround (EXTD)	(RX-V577 uniquement) Sélectionne le mode de restitution des sources 5.1 voies en 7.1 voies lorsque des enceintes d'ambiance arrière sont utilisées.	73
	Enhancer (Enhancer)	Active/désactive le mode Compressed Music Enhancer.	74
Réglage volume (Volume Trim)	Réglage entrée (In.Trim)	Rectifie les différences de niveau du volume entre les sources d'entrée.	74
	Réglage subwoofer (SW.Trim)	Affine le réglage du volume du caisson de graves.	74
	Réglage ZoneB (ZB.Trim)	(RX-V577 uniquement) Rectifie les différences de niveau du volume entre Zone A/B.	70
Sync. Lèvres (Lipsync)		Active/désactive le réglage « Synchro » du menu « Réglage ».	74
Info. signal (Signal Info)		Affiche les informations relatives au signal vidéo/audio.	74
Entrée audio (Audio In)		Combine la prise vidéo de la source d'entrée sélectionnée avec une prise audio d'autres sources.	75
Sortie vidéo (Sortie)		Permet de sélectionner la sortie vidéo avec le son de la radio.	75
Préréglage auto (Auto Preset)		Enregistre automatiquement les stations FM émettant des signaux puissants en tant que présélections.	50
Élément		Fonction	Page
Annuler préréglage (Clear Preset)		Effacez les stations radio enregistrées sur les numéros de présélection.	51
Prog. Circul. Routière (TrafficProgram)		(Modèles pour le Royaume-Uni et l’Europe uniquement)Recherche automatiquement une station d’informations sur la circulation routière.	52
Répéter (Repeat)		Configure la lecture répétée pour l’iPod (p.56), le dispositif de stockage USB (p.59) ou le serveur multimédia (p.63).	—
Aléatoire (Shuffle)		Configure la lecture aléatoire pour l’iPod (p.56), le dispositif de stockage USB (p.59) ou le serveur multimédia (p.63).	—
Verrouillage volume (Interlock)		Active/désactive les commandes de volume depuis iTunes ou l’iPod via AirPlay.	75
Favoris activés (Bookmark On) Favoris désactivés (Bookmark Off)		Ajoute votre station de radio Internet préférée au dossier « Bookmarks » ou la supprimer à partir du dossier « Bookmarks ».	66

Règle la bande des sons haute (Treble) et basse (Bass) fréquence.

Choix

-6,0 dB à Dérivation (Bypass) à +6,0 dB (incréments de 0,5 dB)

- Vous pouvez également régler la tonalité avec les commandes de face avant. Appuyez sur TONE CONTROL pour sélectionner « Treble » ou « Bass », puis, appuyez sur PROGRAM pour effectuer un ajustement.

- Si vous réglez ce paramètre sur une valeur extrême, les sons risquent de ne pas bien correspondre à ceux des autres voies.

Configure le programme de champ sonore et les réglages d'ambiance.

Niveau DSP (DSP level)

Règle le niveau d'effet de champ sonore.

Plage de réglage

-6 dB à 0 dB à +3 dB

□ Adaptive DRC (A.DRC)

Détermine si la dynamique (du maximum au minimum) est réglée automatiquement en même temps que le niveau du volume. Le réglage « Activé » est utile pour écouter une bande sonore le soir à volume bas.

Réglages

Activé (On)	La dynamique s'ajuste automatiquement.
Désactivé (Off)	La dynamique n'est pas réglée automatiquement.

Si « Activé » est sélectionné, la dynamique se rétrécit lorsque le volume est faible et s'élargit lorsque le volume augmente.

Sélectionne le mode de restitution des sources 5.1 voies en 7.1 voies lorsque des enceintes d'ambiance arrière sont utilisées.

Réglages

Auto (Auto)	Sélectionne automatiquement le décodeur le plus adapté si les signaux contenant des signaux pour les voies surround arrière sont appliqués à l'entrée et restitue les signaux dans le système à 6.1 voies ou 7.1 voies. Si deux enceintes surround arrière sont raccordées, l'unité restitue les signaux à 5.1 voies dans le système à 7.1 voies.
☒PLIIx Movie (☒PLIIxMo)	Restitue toujours les signaux dans le système à 7.1 voies à l'aide du décodeur Dolby Pro Logic IIx Movie. Ce réglage est disponible uniquement lorsque deux enceintes d'ambiance arrière sont raccordées.
☒PLIIx Music (☒PLIIxMu)	Restitue toujours les signaux dans les systèmes à 6.1 ou 7.1 voies à l'aide du décodeur Dolby Pro Logic IIx Music. Ce réglage est disponible uniquement lorsqu'une ou deux enceintes d'ambiance arrière sont raccordées.
EX/ES (EX/ES)	Sélectionne automatiquement le décodeur Dolby EX ou DTS-ES et restitue les signaux dans le système à 6.1 ou 7.1 voies.
Désactivé (Off)	Restitue toujours les signaux sur leur voie d'origine. (Même lorsqu'un signal DTS-ES ou Dolby Digital Surround EX est appliqué à l'entrée, l'unité restitue le signal sur un système à 5.1 voies.)

- Certaines sources Dolby Digital EX ou DTS-ES ne contiennent pas de drapeau pour la restitution de la voie surround arrière. Nous vous recommandons de régler « Extended Surround » sur « ☐PLIIx Movie » ou sur « EX/ES » lors de la lecture de ces sources.

• Ce réglage s'applique séparément à chaque source d'entrée.
• Vous pouvez également utiliser la touche ENHANCER de la télécommande pour activer ou désactiver le mode Compressed Music Enhancer (p.48).

Réglages

Désactivé (Off)	Désactive le mode Compressed Music Enhancer.
Activé (On)	Active le mode Compressed Music Enhancer.

Réglage par défaut

TUNER, USB, (sources réseau) : Activé (On)

Autres : Désactivé (Off)

Réglage volume (Volume Trim)

Règle précisément la différence de volume entre les sources d'entrée ou le volume du caisson de graves.

Réglage entrée (In.Trim)

Rectifie les différences de niveau du volume entre les sources d'entrée. Si vous êtes géné par des différences de volume lors du changement des sources d'entrée, utilisez cette fonction pour les corriger.

- Ce réglage s'applique séparément à chaque source d'entrée.

Plage de réglage

-6,0 dB à 0,0 dB à +6,0 dB (incréments de 0,5 dB)

☐ Réglage subwoofer (SW.Trim)

Affine le réglage du volume du caisson de graves.

Plage de réglage

-6,0 dB à 0,0 dB à +6,0 dB (incréments de 0,5 dB)

Sync. Lèvres (Lipsync)

Active/désactive le réglage configuré dans « Synchro » (p.86) du menu « Réglage ».

- Ce réglage s'applique séparément à chaque source d'entrée.

Réglages

Désactivé (Off)	Désactive le réglage de « Synchro ».
Activé (On)	Active le réglage de « Synchro »,

Réglage par défaut

AirPlay : Désactivé (Off)

Autres : Activé (On)

Affiche les informations relatives au signal vidéo/audio.

Choix

Format (FORMAT)	Format audio du signal d'entrée
Canal (CHAN)	Nombre de voies de source dans le signal d'entrée(avant/surround/LFE)Par exemple, la mention « 3/2/0.1 » indique 3 voies avant, 2 voies d'ambiance et une voie LFE.
Échant. (SAMPL)	Nombre d'échantillons par seconde du signal numérique d'entrée
Débit (B RATE)	Quantité de données par seconde du signal à trains binaires d'entrée
Entrée vidéo (V IN)	Type et résolution du signal numérique d'entrée
Sortie vidéo (V OUT)	Type et résolution du signal numérique de sortie

- Pour afficher les informations sur l'afficheur de la face avant, appuyez sur les touches de curseur ( / ) à plusieurs reprises.

Entrée audio (Audio In)

Combine la prise vidéo de la source d'entrée sélectionnée (HDMI 1–6 ou AV 1–6) avec une prise audio d'autres sources. Par exemple, utilisez cette fonction dans les cas suivants :

• Raccordement d'un appareil de lecture qui prend en charge la sortie vidéo HDMI, mais pas la sortie audio HDMI
• Raccordement d'un appareil de lecture qui dispose de prises vidéo à composantes et de prises stéréo analogiques (tel qu'une console de jeux)

Sources d'entrée

HDMI 1–6, AV 1–6

Procédure de configuration

(Pour une entrée audio via une prise optique numérique)

Sélectionnez « AV 1 » et raccordez l'appareil aux prises audio correspondantes de l'unité à l'aide d'un câble optique numérique.

(Pour une entrée audio via une prise coaxiale numérique)

Sélectionnez « AV 2 » ou « AV 3 » et raccordez l'appareil aux prises audio correspondantes de l'unité à l'aide d'un câble coaxial numérique.

(Pour une entrée audio via des prises audio analogiques)

Sélectionnez « AV 4 », « AV 5 » ou « AV 6 » et raccordez l'appareil aux prises audio correspondantes de l'unité à l'aide d'un câble de broche stéréo.

Sortie vidéo (Sortie)

Permet de sélectionner la sortie vidéo avec la source audio sélectionnée. Par exemple, vous pouvez regarder une vidéo tout en écoutant la radio.

Sources d'entrée

TUNER, USB, (sources réseau), AUX

Réglages

Désactivé (Off)	Ne restitue pas la vidéo.
HDMI 1–6, AV 1–6	Restitue l’entrée vidéo via les prises d’entrée vidéo correspondantes.

■ Verrouillage volume (Interlock)

Active/désactive les commandes de volume depuis iTunes ou l'iPod via AirPlay.

Réglages

Désactivé (Off)	Active/désactive les commandes de volume depuis iTunes ou l’iPod.
Limité (Ltd)	Active/désactive les commandes de volume depuis iTunes ou l’iPod dans la plage limitée (-80 dB à 0 dB et mise en sourdine).
Complet (Complet)	Active/désactive les commandes de volume depuis iTunes ou l’iPod dans la plage complète (-80 dB à +16,5 dB et mise en sourdine).

CONFIGURATIONS

Configuration des diverses fonctions (menu Réglage)

Vous pouvez configurer les diverses fonctions de l'unité à l'aide du menu affiché sur l'écran du téléviseur.

- Les opérations sur l'écran TV ne sont disponibles que lorsque votre téléviseur est connecté à l'unité via un câble HDMI. Si ce n'est pas le cas, effectuez les opérations en consultant l'afficheur de la face avant.

- Si un nouveau microprogramme est disponible, l'icône enveloppe (☑) s'affiche sur l'écran (p.97).

1 Appuyez sur SETUP.
2 Utilisez les touches de curseur pour sélectionner un menu et appuyez sur ENTER.

Réglage Enceinte HDMI Son ECO Fonction Réseau Langue Configuration Distance Niveau Égaliseur Signal test

3 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER.

Réglage Enceinte HDMI Son ECO Fonction Réseau Langue Configuration Distance Niveau Égaliseur Signal test

- Pour revenir à l'écran précédent pendant les opérations du menu, appuyez sur RETURN.

4 Utilisez les touches de curseur (◀/▶) pour sélectionner un réglage et appuyez sur ENTER.
5 Pour quitter le menu, appuyez sur SETUP.

Éléments de menu Réglage

Menu	Élément		Fonction	Page
Enceinte	Configuration	Affect. amp puiss.	(RX-V577 uniquement)Sélectionne un système d'enceintes.	79
		Subwoofer	Indique si un caisson de graves est raccordé ou non.	79
		Avant	Sélectionne la taille des enceintes avant.	79
		Centre	Choisit si une enceinte centrale est raccordée ou non ainsi que sa taille.	79
		Surround	Indique si des enceintes d'ambiance sont raccordées ou non ainsi que leur taille.	80
		Surr. arr.	(RX-V577 uniquement)Indique si des enceintes d'ambiance arrière sont raccordées ou non ainsi que leur taille.	80
		Coupure	Règle la limite inférieure de la composante basse fréquence qui peut être restituée à partir d'enceintes dont la taille est réglée sur « Petite ».	80
		Phase SWFR	Règle la phase du caisson de graves.	80
		Extra graves	Active/désactive les Extra graves.	80
		Virtual CINEMA FRONT	Permet de sélectionner s'il faut utiliser la configuration d'enceinte à 5 voies (Virtual CINEMA FRONT).	81
	Distance		Règle la distance entre chaque enceinte et la position d'écoute.	81
	Niveau		Règle le volume de chaque enceinte.	81
	Égaliseur		Règle la tonalité à l'aide d'un égaliseur.	81
	Signal test		Active/désactive la sortie du signal test.	82
HDMI	Configuration	Contrôle HDMI	Active/désactive le contrôle HDMI.	83
		Sortie Audio	Sélectionne un appareil de sortie audio.	83
		Attente Inchangé	Indique si les vidéos ou le son (entrée via des prises HDMI) sont restitués sur le téléviseur lorsque l'unité est en mode veille.	83
		Entrée audio TV	Sélectionne une prise d'entrée audio de l'unité à utiliser pour l'entrée audio TV.	83
		Synch. en veille	Choisit d'utiliser ou non le contrôle HDMI pour lier le comportement de veille du téléviseur et de l'unité.	83
		ARC	Active/désactive le mode ARC.	84
		SCÈNE	Active/désactive la fonction de lecture SCENE link.	84
Son	Paramètre DSP	Mode CINEMA DSP 3D	Active/désactive le mode CINEMA DSP 3D.	85
		Panorama	Active/désactive l'effet d'élargissement du champ sonore avant.	85
		Ampleur centrale	Ajuste l'effet d'élargissement du champ sonore central.	85
		Dimension	Ajuste la différence de niveau entre les champs sonores d'ambiance et avant.	85
		Image centrale	Ajuste le niveau d'orientation central (effet d'élargissement) du champ sonore avant.	85
	Synchro	Sélection	Sélectionne la méthode de réglage du délai entre la sortie vidéo et audio.	86
		Réglage	Ajuste manuellement le délai entre la sortie vidéo et la sortie audio.	86
	Volume	Échelle	Permet de permuter l'échelle de l'affichage du volume.	86
		Dynamique	Permet de sélectionner la méthode de réglage de la dynamique pour la lecture de trains binaires audio (signaux Dolby Digital et DTS).	86
		Volume maximum	Règle le volume maximum de sorte que le son ne soit pas trop assourdissant.	86
		Volume initial	Règle le volume initial pour quand ce récepteur est mis sous tension.	86
		Volume ZoneB	(RX-V577 uniquement) Sélectionne le réglage du niveau du volume de la zone B conjointement à celui de la zone A.	87
ECO	Veille automatique		Réglez la durée pour la fonction de veille automatique.	88
	Mode ECO		Active/désactive le mode ECO (mode d'économie d'énergie).	88
Fonction	Renommer entrée		Change le nom des sources d'entrée qui apparaissent sur l'afficheur de la face avant.	89
	Éclairage		Règle la luminosité de l'afficheur de la face avant.	89
	Protect. mém.		Évite la modification accidentelle des réglages.	89
	DC OUT	Mode alim.	Sélectionne le mode d'alimentation via la prise DC OUT.	90
Réseau	Information		Affiche les informations réseau sur l'unité.	91
	Connexion réseau		(RX-V577 uniquement) Sélectionne la méthode de connexion du réseau.	91
	Adresse IP		Configure les paramètres du réseau (tels que l'adresse IP).	91
	Filtre adresse MAC		Définit le filtre Adresse MAC permettant de limiter l'accès à l'unité depuis d'autres périphériques réseau.	92
	Contrôle DMC		Indique si un Digital Media Controller (DMC) compatible DLNA est autorisé à contrôler la lecture.	92
	Veille du réseau		Indique si la fonction permettant de mettre l'unité sous tension depuis d'autres périphériques réseau est activée/désactivée.	92
	Nom du réseau		Modifie le nom du réseau (nom de l'unité du réseau) affiché sur les autres périphériques réseau.	92
	Mise à jour réseau		Met à jour le microprogramme via le réseau.	93
Langue			Sélectionne une langue pour le menu affiché à l'écran.	93

Enceinte

Configure manuellement les réglages d'enceinte.

- Les réglages par défaut sont soulignés.

Configuration

Configure les caractéristiques de sortie des enceintes.

- Lorsque vous configurez la taille de l'enceinte, sélectionnez « Large » si le diamètre du caisson de graves de votre enceinte est de 16 cm ou plus ou « Petite » s'il est inférieur à 16 cm.

Affect. amp puiss.

(RX-V577 uniquement)

Sélectionne un système d'enceintes.

Diverses configurations d'enceintes autres qu'un système à 5.1 ou 7.1 voies sont possibles en utilisant les enceintes de la zone B ou une connexion bi-amplificatrice.

Réglages

Basic	Choisissez cette option lorsque vous utilisez un système d'enceintes normal (n'utilisant ni des enceintes de la zone B ni une connexion bi-amplificatrice).
BI-AMP	Sélectionnez cette option lorsque vous raccordez des enceintes avant prenant en charge des connexions bi-amplificatrices (p.17).
Zone B	Sélectionnez cette option lorsque vous utilisez des enceintes de la Zone B (p.69) en plus du système d'enceintes de la zone principale (Zone A).

Subwoofer

Indique si un caisson de graves est raccordé ou non.

Réglages

Utiliser	Sélectionnez cette option lorsqu’un caisson de graves est raccordé. Le caisson de graves produit un son à partir de la voie LFE (effet de basses fréquences) et les composantes basse fréquence à partir d’autres voies.
Aucune	Sélectionnez cette option lorsqu’aucun caisson de graves n’est raccordé.Les enceintes avant produisent un son à partir de la voie LFE (effet de basses fréquences) et les composantes basse fréquence à partir d’autres voies.

Avant

Sélectionne la taille des enceintes avant.

Réglages

Petite	Sélectionnez cette option pour de petites enceintes.Le caisson de graves produit des composantes basse fréquence de voie avant (configurable dans « Coupure »).
Large	Sélectionnez cette option pour de grandes enceintes.Les enceintes avant produiront tous des appareils de fréquence de voie avant.

- « Avant » est automatiquement réglé sur « Large » lorsque « Subwoofer » est réglé sur « Aucune ».

Centre

Choisit si une enceinte centrale est raccordée ou non ainsi que sa taille.

Réglages

Petite	Sélectionnez cette option pour de petites enceintes.Le caisson de graves ou les enceintes avant produisent des composantes basse fréquence de voie centrale (configurable dans « Coupure »).
Large	Sélectionnez cette option pour de grandes enceintes.L'enceinte centrale produit toutes les composantes de fréquence de voie centrale.
Aucune	Sélectionnez cette option si aucune enceinte centrale n'est raccordée.Les enceintes avant produiront un son de voie centrale.

Surround

Indique si des enceintes d'ambiance sont raccordées ou non ainsi que leur taille.

Réglages

Petite	Sélectionnez cette option pour de petites enceintes.Le caisson de graves ou les enceintes avant produisent des composantes basse fréquence de voie d'ambiance (configurable dans « Coupure »).
Large	Sélectionnez cette option pour de grandes enceintes.Les enceintes d'ambiance produisent toutes les composantes de fréquence de voie d'ambiance.
Aucune	Sélectionnez cette option si aucune enceinte surround n'est raccordée.Les enceintes avant produiront un son de voie surround. Virtual CINEMA DSP fonctionne lorsque vous sélectionnez un programme sonore.

Surr. arr.

(RX-V577 uniquement)

Indique si des enceintes d'ambiance arrière sont raccordées ou non ainsi que leur taille.

Réglages

Petite x1	Sélectionnez cette option si une petite enceinte est raccordée.Le caisson de graves ou les enceintes avant produisent des composantes basse fréquence de voie arrière d'ambiance (configurable dans « Coupure »).
Petite x2	Sélectionnez cette option si deux petites enceintes sont raccordées.Le caisson de graves ou les enceintes avant produisent des composantes basse fréquence de voie arrière d'ambiance (configurable dans « Coupure »).
Large x1	Sélectionnez cette option si une grande enceinte est raccordée.L'enceinte arrière d'ambiance produit toutes les composantes de fréquence de voie arrière d'ambiance.
Large x2	Sélectionnez cette option si deux grandes enceintes sont raccordées.Les enceintes arrière d'ambiance produisent toutes les composantes de fréquence de voie arrière d'ambiance.
Aucune	Sélectionnez cette option si aucune enceinte d'ambiance arrière n'est raccordée.Les enceintes d'ambiance et le caisson de graves (ou les enceintes avant) produisent des signaux audio de voie arrière d'ambiance.

• L'option « Surr. arr. » est automatiquement réglée sur « Aucune » si « Affect. amp puiss. » est réglée sur « BI-AMP » ou sur « Zone B » ou lorsque « Surround » est réglée sur « Aucune ».
• « Surr. arr. » n'est pas disponible lorsque « Virtual CINEMA FRONT » est réglé sur « Activé ».

Coupure

Règle la limite inférieure des composantes basse fréquence qui peuvent être restituées à partir d'une enceinte dont la taille est réglée sur « Petite ». Le caisson de graves ou les enceintes avant produisent un son de fréquence inférieur à la valeur spécifiée.

Réglages

40 Hz, 60 Hz, 80 Hz, 90 Hz, 100 Hz, 110 Hz, 120 Hz, 160 Hz, 200 Hz

- Si le volume et la fréquence de coupure sont réglables sur votre caisson de graves, réglez le volume à la moitié et la fréquence de coupure au maximum.

Phase SWFR

Règle la phase du caisson de graves. Lorsque les basses manquent de puissance ou de netteté, changez la phase du caisson de graves.

Réglages

Normal	N'inverse pas la phase du caisson de graves.
Inverse	Inverse la phase du caisson de graves.

Extra graves

Active/désactive les Extra graves. Lorsque Extra graves est activé, vous pouvez profiter des sons graves de meilleure qualité, indépendamment de la taille des enceintes avant et de la présence ou de l'absence du subwoofer.

Réglages

Désactivé	Permet de désactiver Extra graves.
Activé	Permet d'activer Extra graves.

- Vous pouvez également utiliser BASS sur la télécommande pour activer/désactiver Extra graves (p.48).

Virtual CINEMA FRONT

Permet de sélectionner s'il faut utiliser la configuration d'enceinte à 5 voies (Virtual CINEMA FRONT).

Réglages

Désactivé	Désactive la configuration d'enceintes à 5 voies avant.
Activé	Active la configuration d'enceintes à 5 voies avant.

• Sélectionnez « Activé » uniquement lors de l'utilisation de la configuration Virtual CINEMA FRONT (p.13).
• Ce réglage n'est pas disponible lorsque « Surround » est réglé sur « Aucune ».

Distance

Règle la distance entre chaque enceinte et la position d'écoute de sorte que les sons provenant des enceintes atteignent la position d'écoute en même temps. Tout d'abord, sélectionnez l'unité de distance (« Mètre » ou « Pied »).

Choix

Avant G, Avant D, Centre, Surround G, Surround D, Surr. arr. G (RX-V577 uniquement), Surr. arr. D (RX-V577 uniquement), Subwoofer

Plage de réglage

0,30 m à 24,00 m (1,0 ft à 80,0 ft), incréments de 0,05 m (0,2 ft)

Réglage par défaut

Avant G, Avant D, Subwoofer : 3,00 m (10,0 ft)

Centre : 2,60 m (8,6 ft)

Autres : 2,40 m (8,0 ft)

Niveau

Règle le volume de chaque enceinte.

Choix

Avant G, Avant D, Centre, Surround G, Surround D, Surr. arr. G (RX-V577 uniquement), Surr. arr. D (RX-V577 uniquement), Subwoofer

Plage de réglage

-10,0 dB à +10,0 dB (incréments de 0,5 dB)

Réglage par défaut

Avant G, Avant D, Subwoofer : 0,0 dB

Autres : -1,0 dB

Égaliseur

Règle la tonalité à l'aide d'un égaliseur.

Sélection EQ

Sélectionne le type d'égaliseur à utiliser.

Réglages

PEQ	Applique les valeurs de l’égaliseur paramétrique obtenues suite à l’opération de mesure YPAO (p.38).
GEQ	Sélectionnez cette option si vous souhaitez régler manuellement l’égaliseur.Pour plus d'informations, reportez-vous à la section relative au réglage manuel de l’égaliseur.
Désactivé	N’utilise pas l’égaliseur.

- L'option « PEQ » est disponible uniquement lorsque la mesure YPAO a été effectuée (p.38).

Réglage manuel de l'égaliseur

1 Réglez « Sélection EQ » sur « GEQ ».
2 Utilisez les touches de curseur (△/▽) pour sélectionner « Canal » et les touches de curseur (◀/▶) pour sélectionner la voie d'enceinte souhaitée.
3 Utilisez les touches de curseur (△/▽) pour sélectionner la bande (fréquence) et les touches de curseur (◀/▷) pour régler le gain.

Plage de réglage

-6,0 dB à +6,0 dB

Égaliseur Sélection EQ Édition GEQ Canal 63Hz 160Hz 400Hz 1kHz 2,5kHz 6,3kHz 16kHz GEQ Avant G Précédent:RETURN

4 Pour quitter le menu, appuyez sur SETUP.

Signal test

Active/désactive la sortie du signal test. La sortie de la tonalité d'essai vous permet de régler l'équilibre des enceintes ou l'égaliseur tout en confirmant l'effet.

Réglages

Désactivé	Ne génère pas de sortie des tonalités d'essai.
Activé	Effectue automatiquement une sortie des signaux test lorsque vous réglez l'équilibre des enceintes ou l'égaliseur.

Configure les réglages HDMI.

- Les réglages par défaut sont soulignés.

Configuration

Contrôle HDMI

Active/désactive le contrôle HDMI (p.111).

Réglages

Désactivé	Désactive le contrôle HDMI.
Activé	Active le contrôle HDMI.Configurez les réglages des options « Entrée audio TV », « Synch. en veille », « ARC » et « SCÈNE ».

- Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI (p.111) après avoir raccordé les appareils compatibles avec le contrôle HDMI.

Sortie Audio

Sélectionne un appareil de sortie audio.

- Ce réglage n'est disponible que lorsque « Contrôle HDMI » est réglé sur « Désactivé ».

Amplificateur

Active/désactive la sortie audio des enceintes raccordées à l'unité.

Réglages

Désactivé	Désactive la sortie audio des enceintes.
Activé	Active la sortie audio des enceintes.

HDMI OUT (TV)

Active/désactive la sortie audio d'un téléviseur raccordé à la prise HDMI OUT.

Réglages

Désactivé	Désactive la sortie audio du téléviseur.
Activé	Active la sortie audio du téléviseur.

Attente Inchangé

Indique si les vidéos ou le son (entrée via des prises HDMI) snt restitués sur le téléviseur lorsque l'unité est en mode veille. Si cette fonction est réglée sur « Activé » vous pouvez utiliser les touches de sélection d'entrée (HDMI 1–6) pour sélectionner une entrée HDMI même lorsque l'unité se trouve en mode veille (témoin de veille clignotant sur l'unité).

Réglages

Désactivé	(Lorsque « Contrôle HDMI » est réglé sur « Désactivé »)Ne transmet pas de signaux vidéo/audio au téléviseur.
Auto	(Lorsque « Contrôle HDMI » est réglé sur « Activé »)Sélectionne automatiquement s'il faut émettre des vidéos/sons en fonction de l'état de l'appareil connecté.
Activé	Transmet des signaux vidéo/audio au téléviseur.(L'unité consomme plus d'électricité que lorsque l'option « Désactivé » est sélectionnée.)

Entrée audio TV

Sélectionne une prise d'entrée audio de l'unité à utiliser pour l'entrée audio TV lorsque « Contrôle HDMI » est réglé sur « Activé ». La source d'entrée de l'unité bascule automatiquement sur Audio TV lorsque l'entrée TV est basculée sur son syntoniseur intégré.

Réglages

AV 1–6

Réglage par défaut

AV 4

- Lorsque le mode ARC est utilisé pour transmettre des signaux audio TV sur l'unité, vous ne pouvez pas utiliser les prises d'entrée sélectionnées pour raccorder un appareil externe car l'entrée est utilisée pour l'entrée audio TV.

Synch. en veille

Choisit d'utiliser ou non le contrôle HDMI pour lier le comportement de veille du téléviseur et de l'unité lorsque « Contrôle HDMI » est réglé sur « Activé ».

Réglages

Désactivé	Ne règle pas l’unité en mode veille suite à la mise hors tension du téléviseur.
Activé	Règle l’unité en mode veille suite à la mise hors tension du téléviseur.
Auto	Règle l’unité en mode veille suite à la mise hors tension du téléviseur uniquement lorsque l’unité reçoit des signaux audio TV ou HDMI.

ARC

Active/désactive le mode ARC (p.21) lorsque « Contrôle HDMI » est réglé sur « Activé ».

Réglages

Désactivé	Désactive ARC.
Activé	Active ARC.

- Normalement, vous n'avez pas à modifier ce réglage. En cas de bruits provenant des enceintes raccordées à l'unité (si les signaux audio TV émis via ARC ne sont pas pris en charge par cette dernière), réglez « ARC » sur « Désactivé » et utilisez les enceintes du téléviseur.

SCÈNE

Active/désactive la lecture SCENE link lorsque « Contrôle HDMI » est réglé sur « Activé ».

Lorsque la fonction de lecture SCENE link est activée, les appareils compatibles avec le contrôle HDMI raccordés à l'unité via HDMI fonctionnent automatiquement comme indiqué ci-après, conjointement avec une sélection de scène.

• TV : mise sous tension et affichage du signal vidéo de l'appareil de lecture
• Appareil de lecture : démarrage de la lecture

Choix (touches SCENE)

Désactivé	Désactive la fonction de lecture SCENE pour la touche SCENE sélectionnée.
Activé	Active la fonction de lecture SCENE pour la touche SCENE sélectionnée.

Réglage par défaut

BD/DVD, TV : Activé

NET, RADIO : Désactivé

- La lecture SCENE link peut ne pas fonctionner correctement en raison d'incompatibilités entre les appareils. Nous vous conseillons d'utiliser un téléviseur et des appareils de lecture du même fabricant afin que le contrôle HDMI fonctionne de façon optimale.

Son

Configure les réglages de sortie audio.

- Les réglages par défaut sont soulignés.

Paramètre DSP

Configure les réglages du décodeur d'ambiance.

Mode CINEMA DSP 3D

Active/désactive le mode CINEMA DSP 3D (p.45). Si cette fonction est réglée sur « Activé », CINEMA DSP 3D fonctionne avec les programmes sélectionnés (sauf 2ch Stereo et 7ch/5ch Stereo).

Réglages

Désactivé	Désactive le mode CINEMA DSP 3D.
Activé	Active le mode CINEMA DSP 3D.

Panorama

Active/désactive l'effet d'élargissement du champ sonore avant. Lorsque cette fonction est activée, vous pouvez envelopper les sons des voies avant gauche/droite autour du champ et générer un champ sonore spacieux en combinaison avec le champ sonore d'ambiance. Ce réglage ne s'applique que lorsque « ☒PLII Music » ou « ☒PLIIx Music » (RX-V577 uniquement) est sélectionné.

Réglages

Désactivé	Désactive l'effet d'élargissement du champ sonore avant.
Activé	Active l'effet d'élargissement du champ sonore avant.

Ampleur centrale

Ajuste l'effet d'élargissement du champ sonore central. Niveau supérieur pour améliorer l'effet d'élargissement et inférieur pour le réduire (plus proche du centre). Ce réglage ne s'applique que lorsque « ☐PLII Music » ou « ☐PLIIx Music » (RX-V577 uniquement) est sélectionné.

Plage de réglage

0 à 3 à 7

Dimension

Ajuste la différence de niveau entre les champs sonores d'ambiance et avant. Supérieur pour renforcer le champ sonore avant et inférieur pour renforcer le champ sonore d'ambiance. Ce réglage ne s'applique que lorsque « ☒PLII Music » ou « ☒PLIIx Music » (RX-V577 uniquement) est sélectionné.

Plage de réglage

-3 à 0 à +3

Image centrale

Ajuste le niveau d'orientation central (effet d'élargissement) du champ sonore avant. Supérieur pour renforcer le niveau d'orientation central (moins d'effet d'élargissement) et inférieur pour l'affaiblir (plus d'effet d'élargissement). Ce réglage ne s'applique que lorsque « Neo:6 Music » est sélectionné.

Plage de réglage

0,0 à 0,3 à 1,0

Synchro

Ajuste le délai entre la sortie vidéo et la sortie audio.

- Vous pouvez activer/désactiver la fonction Synchronisation Lèvres des sources d'entrée au niveau de l'option « Sync. Lèvres » (p.74) du menu « Option ».

Sélection

Sélectionne la méthode de réglage du délai entre la sortie vidéo et audio.

Plage de réglage

Manuel	Sélectionnez cette option si vous souhaitez régler manuellement le délai entre la sortie vidéo et la sortie audio. Réglez la synchronisation des signaux de sortie audio dans « Réglage ».
Auto	Ajuste le délai entre la sortie vidéo et la sortie audio lorsqu’un téléviseur prenant en charge une fonction Synchronisation Lèvres automatique est raccordé à l’unité via HDMI. Si nécessaire, vous pouvez effectuer un réglage précis de la synchronisation des signaux audio de sortie dans « Réglage ».

- L'option « Sélection » est réglée automatiquement sur « Manuel » en fonction du téléviseur raccordé à l'unité.

Réglage

Permet de régler manuellement le délai entre la sortie vidéo et la sortie audio lorsque « Sélection » est réglé sur « Manuel ». Vous pouvez effectuer un réglage précis de la synchronisation des signaux audio de sortie lorsque « Sélection » est réglé sur « Auto ».

Plage de réglage

0 ms à 500 ms (incréments de 1 ms)

Volume

Permet de configurer les réglages du volume.

Échelle

Permet de permuter l'échelle de l'affichage du volume.

Réglages

dB	Permet d'afficher le volume en unité « dB ».
0–97	Permet d'afficher le volume en valeur numérique (0,5 à 97,0).

Dynamique

Permet de sélectionner la méthode de réglage de la dynamique pour la lecture de trains binaires audio (signaux Dolby Digital et DTS).

Réglages

Max	Produit un son sans réglage de la plage dynamique.
Std	Optimise la plage dynamique pour une utilisation normale à la maison.
Min/Auto	Règle la dynamique pour obtenir un son clair, y compris la nuit ou à faibles volumes.Lors de la lecture de signaux Dolby TrueHD, la dynamique est réglée automatiquement sur la base des informations de signal d'entrée.

Volume maximum

Règle le volume maximum de sorte que le son ne soit pas trop assourdissant.

Plage de réglage

-30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB [50,0 à 95,0 (incréments de 5,0), 97,0]

Volume initial

Règle le volume initial, à la mise sous tension du récepteur.

Réglages

Désactivé	Définit le niveau du volume au niveau où l’unité se trouvait avant sa dernière mise en veille.
Silencieux	Règle l’unité afin que le son soit mis en sourdine.
-80,0 dB à +16,5 dB (incréments de 0,5 dB) [0,5 à 97,0 (incréments de 0,5)]	Règle le niveau du volume au niveau spécifié.

Volume ZoneB

(RX-V577 uniquement)

Sélectionne le réglage du niveau du volume de la zone B conjointement à celui de la zone A.

Réglages

Sync.	Règle le niveau du volume de la zone B conjointement à celui de la zone A.
Async.	Ne règle pas le niveau du volume de la zone B conjointement à celui de la zone A. Règle le volume de la zone B séparément (p.70).

- Si l'option « Volume ZoneB » est définie sur « Async. », le niveau du volume de la zone B est temporairement défini à -40 dB. Si nécessaire, réglez le niveau du volume à l'aide de la télécommande (p.70).

Configure les réglages de l'alimentation.

- Les réglages par défaut sont soulignés.

Veille Automatique

Réglez la durée pour la fonction de veille automatique.

Réglages

Désactivé	Ne règle pas automatiquement l’unité en mode veille.
20 minutes	Règle l’unité en mode veille lorsque vous n’avez pas utilisé l’unité et que l’unité n’a pas détecté de signal d’entrée pour la durée spécifique.
2 heures, 4 heures,8 heures, 12 heures	Règle l’unité en mode veille lorsque vous ne l’avez pas utilisée pendant la durée spécifiée.

Réglage par défaut

Modèles pour le Royaume-Uni et l'Europe : 20 minutes

Autres modèles : Désactivé

- Juste avant que l'unité ne passe en mode veille, le message « AutoPowerStdby » s'affiche et un compte à rebours démarre sur l'afficheur de la face avant.

Mode ECO

Active/désactive le mode ECO (économie d'énergie).

Lorsque le mode eco est activé, vous pouvez réduire la consommation d'énergie de l'unité.

Réglages

Désactivé	Désactive le mode ECO.
Activé	Active le mode ECO.

• Veillez à appuyer sur ENTER pour redémarrer l'unité après la sélection d'un réglage. Le nouveau réglage est effectif après le redémarrage de l'unité.
• Lorsque l'option « Mode ECO » est réglée sur « Activé », l'afficheur de la face avant peut s'éteindre.
• Si vous voulez augmenter le volume du son, réglez « Mode ECO » sur « Désactivé ».

Fonction

Configure les fonctions qui permettent d'utiliser plus facilement l'unité.

- Les réglages par défaut sont soulignés.

Renommer entrée

Change le nom des sources d'entrée qui apparaissent sur l'afficheur de la face avant.

Sources d'entrée

HDMI 1–6, AV 1–6, USB, AUX

Procédure

1 Utilisez les touches de curseur ( / ) pour sélectionner une source d'entrée à renommer et appuyez sur ENTER.

- Pour sélectionner un nom parmi les présélections, utilisez les touches de curseur ( / ) pour sélectionner une source d'entrée et les touches de curseur ( / ) pour sélectionner un nom prédéfini.

2 Utilisez les touches de curseur (◀/▶) pour sélectionner le caractère à modifier et les touches de curseur (△/▽) pour le modifier.

Renommer entrée HDMI1 ◀Blu-ray OK:ENTER ANNUL:RETURN

3 Appuyez sur ENTER pour confirmer le nouveau nom.

- Appuyez sur RETURN pour annuler la saisie.

4 Pour modifier le nom d'une autre source d'entrée, recommencez les étapes 1 à 3.

5 Pour quitter le menu, appuyez sur SETUP.

Éclairage

Règle la luminosité de l'afficheur de la face avant.

Plage de réglage

-4 à 0 (supérieur pour une luminosité plus forte)

- L'afficheur de la face avant peut s'éteindre si l'option « Mode ECO » (p.88) est réglée sur « Activé ».

Protect. mém.

Évite la modification accidentelle des réglages.

Réglages

Désactivé	Ne protège pas les réglages.
Activé	Protège les réglages jusqu'à ce que « Désactivé » soit sélectionné.

- Lorsque l'option « Protect. mém. » est réglée sur « Activé », l'icône de verrouillage (✉) s'affiche sur l'écran de menu.

Protect. mém. Protect. mém. ← Activé Précédent:RETURN Icône

DC OUT

Configure les réglages de la prise DC OUT.

Mode alim.

Sélectionne le mode d'alimentation de l'accessoire AV Yamaha connecté à la prise DC OUT.

Réglages

En continu	Alimente l'appareil externe via la prise DC OUT en continu, que l'unité soit allumée ou en mode veille.
Alim. Sync	Alimente l'appareil externe via la prise DC OUT uniquement lorsque l'unité est allumée.

Réseau

Configure les réglages de réseau.

- Les réglages par défaut sont soulignés.

Information

Affiche les informations réseau sur l'unité.

Statut	État du raccordement de la prise NETWORK
Connexion*	Méthode de connexion
SSID *	Le point d'accès auquel l'unité est connectée
Sécurité *	La méthode de chiffrement pour votre réseau
Adresse MAC	Adresse MAC
Adresse IP	Adresse IP
Masque sous réseau	Masque sous réseau
Passerelle déf.	Adresse IP de la passerelle par défaut
Serveur DNS (P)	Adresse IP du serveur DNS primaire
Serveur DNS (S)	Adresse IP du serveur DNS secondaire
vTuner ID	ID de la radio Internet (vTuner)

* RX-V577 uniquement

Connexion réseau

(RX-V577 uniquement)

Sélectionne la méthode de connexion du réseau.

Choix

Câblé	Sélectionnez cette option lorsque vous voulez connecter l’unité à un réseau avec un câble de réseau disponible dans le commerce.
Sans fil	Sélectionnez cette option lorsque vous voulez connecter l’unité à un réseau par le biais du router sans fil (point d’accès). Pour plus de détails sur les paramètres, reportez-vous à « Raccordement de l’unité à un réseau sans fil » (p.30).
Wireless Direct	Sélectionnez cette option lorsque vous souhaitez raccorder un appareil mobile à l’unité directement. Pour plus de détails sur les réglages, reportez-vous à « Connexion d’un appareil mobile directement à l’unité (Wireless Direct) » (p.36).

Adresse IP

Configure les paramètres du réseau (tels que l'adresse IP).

DHCP

Choisir d'utiliser ou non un serveur DHCP.

Réglages

Désactivé	N’utilise pas un serveur DHCP. Configurez manuellement les paramètres réseau. Pour plus d’informations, reportez-vous à la section « Réglage manuel des paramètres réseau ».
Activé	Un serveur DHCP permet d’obtenir automatiquement les paramètres réseau de l’unité (tels que l’adresse IP).

Réglage manuel des paramètres réseau

1 Réglez « DHCP » sur « Désactivé ».
2 Utilisez les touches de curseur ( / ) pour sélectionner un type de paramètre.

Adresse IP	Spécifie une adresse IP.
Masque sous réseau	Spécifie un masque sous réseau.
Passerelle par défaut	Spécifie l'adresse IP de la passerelle par défaut.
Serveur DNS (P)	Spécifie l'adresse IP du serveur DNS primaire.
Serveur DNS (S)	Spécifie l'adresse IP du serveur DNS secondaire.

3 Utilisez les touches de curseur (◀/▶) pour sélectionner le caractère à modifier et (△/▽) pour sélectionner une valeur.
4 Pour quitter le menu, appuyez sur SETUP.

Filtre adresse MAC

Définit le filtre Adresse MAC permettant de limiter l'accès à l'unité depuis d'autres périphériques réseau.

- Opération de la fonction AirPlay (p.67) ou la DMC n'est pas limitée par ce paramètre.

Filtre

Active/désactive le filtre adresse MAC.

Réglages

Désactivé	Désactive le filtre adresse MAC.
Activé	Active le filtre adresse MAC. Dans « Adresse MAC1-10 », indiquez les adresses MAC des périphériques réseau autorisés à accéder à l’unité.

Adresse MAC1-10

Indique les adresses MAC (jusqu'à 10) des périphériques réseau dont l'accès à l'unité est autorisé si l'option « Filtre » est réglée sur « Activé ».

Procédure

1 Utilisez les touches de curseur (△/▽) pour sélectionner un numéro d'adresse MAC (1 à 10).
2 Utilisez les touches de curseur (◀/▶) pour sélectionner le caractère à modifier et (△/▽) pour sélectionner une valeur.
3 Pour quitter le menu, appuyez sur SETUP.

Contrôle DMC

Indique si un Digital Media Controller (DMC) compatible DLNA est autorisé à contrôler la lecture.

Réglages

Invalider	Ne permet pas aux DMC de contrôler la lecture.
Valider	Permet aux DMC de contrôler la lecture.

- Un Digital Media Controller (DMC) est un périphérique pouvant contrôler d'autres périphériques réseau. Lorsque cette fonction est activée, vous pouvez contrôler la lecture de l'unité depuis des DMC (tels que Windows Media Player 12) se trouvant sur le même réseau.

Veille du réseau

Indique si l'unité peut être mise sous tension depuis d'autres périphériques réseau (veille du réseau).

Réglages

Désactivé	Désactive la fonction de veille du réseau.
Activé	Active la fonction de veille du réseau.(L'unité consomme plus d'électricité que lorsque l'option « Désactivé » est sélectionnée.)

Nom du réseau

Modifie le nom du réseau (nom de l'unité du réseau) affiché sur les autres périphériques réseau.

Procédure

1 Appuyez sur ENTER accéder à l'écran de modification du nom.
2 Utilisez les touches de curseur (◀/▶) pour sélectionner le caractère à modifier et les touches de curseur (△/▽) pour le modifier.

Nom du réseau Yamaha x x x x x x Précédent:RETURN

3 Appuyez sur ENTER pour confirmer le nouveau nom.
4 Pour quitter le menu, appuyez sur SETUP.

Mise à jour réseau

Met à jour le microprogramme via le réseau.

Exéc. mise à jour

Lance le processus de mise à jour du microprogramme de l'unité. Pour plus d'informations, reportez-vous à la section « Mise à jour du microprogramme de l'unité » (p.97).

Vers. Microprog.

Affiche la version du microprogramme installée sur l'unité.

ID système

Affiche le numéro d'ID du système.

Langue

Sélectionne une langue pour le menu affiché à l'écran.

- Les réglages par défaut sont soulignés.

Réglages

English	English
日本語	Japonais
Français	Français
Deutsch	Allemand
Español	Espagnol
Русский	Russe
Italiano	Italien
中文	Chinois

• Les caractères japonais et chinois utilisés dans les informations sur le contenu (comme les titres de morceaux) ne peuvent pas être affichés.
• Les informations affichées sur la face avant sont exclusivement présentées en anglais.

Configuration des paramètres du système (menu ADVANCED SETUP)

Configurez les paramètres du système de l'unité à l'aide de l'afficheur de la face avant.

1 Faites passer l'unité en mode veille.
2 Tout en maintenant enfoncé STRAIGHT sur le panneau avant, appuyez sur ⏻ (alimentation).

(alimentation) PROGRAM STRAIGHT

3 Appuyez sur PROGRAM pour sélectionner un élément.
4 Appuyez sur STRAIGHT pour sélectionner un réglage.
5 Appuyez sur ⏻ (alimentation) pour faire basculer l'unité en mode veille et remettez-la sous tension.

Les nouveaux réglages prennent effet.

Éléments de menu ADVANCED SETUP

- Les réglages par défaut sont soulignés.

Élément	Fonction	Page
SP IMP.	(Modèles pour les États-Unis et le Canada uniquement)Change le réglage de l'impédance des enceintes.	94
REMOTE ID	Sélectionne le code de télécommande de l'unité.	95
TU	(Modèle pour l'Asie et modèle Standard uniquement)Change le réglage de la fréquence de syntonisation FM/AM.	95
TV FORMAT	Modifie le type de signal vidéo de la sortie HDMI.	95
INIT	Restaure les réglages par défaut.	95
UPDATE	Met à jour le microprogramme.	96
VERSION	Vérifie la version du microprogramme actuellement installé sur l'unité.	96

Modification du réglage de l'impédance des enceintes (SP IMP.)

(Modèles pour les États-Unis et le Canada uniquement)

SP IMP. . . 80MIN

Changez les réglages de l'impédance d'enceinte de l'unité en fonction de l'impédance des enceintes raccordées.

Réglages

6 Ω MIN	Sélectionnez cette option lorsque des enceintes 6 ohms sont raccordées à l’unité.
8 Ω MIN	Sélectionnez cette option lorsque des enceintes 8 ohms ou plus sont raccordées à l’unité.

Sélection de l'ID de la télécommande (REMOTE ID)

REMOTE ID: ID1

Modifiez le code de télécommande de l'unité de sorte qu'il corresponde au code de la télécommande (par défaut : ID1). Lors de l'utilisation de plusieurs récepteurs AV Yamaha, vous pouvez régler chaque télécommande avec un seul ID de commande pour leur récepteur correspondant.

Réglages

ID1, ID2

Changement du code de la télécommande

Pour sélectionner ID1, maintenez enfoncée la touche de curseur (◀) et appuyez sur la touche SCENE (BD/DVD) pendant au moins 3 secondes. Pour sélectionner ID2, maintenez enfoncée la touche de curseur (◀) et appuyez sur la touche SCENE (TV) pendant au moins 3 secondes.

- Le témoin TRANSMIT clignote deux fois pour indiquer que l'ID de la télécommande est sélectionné. S'il clignote six fois, la sélection a échoué.

Changement du réglage de la fréquence de syntonisation FM/AM (TU)

(Modèle pour l'Asie et modèle Standard uniquement)

TU....FM50/AM9

Modifiez le réglage de la fréquence de syntonisation FM/AM de l'unité en fonction de votre pays ou de votre région.

Réglages

FM100/AM10	Sélectionnez cette option lorsque vous souhaitez régler la fréquence FM par pas de 100 kHz et la fréquence AM par pas de 10 kHz.
FM50/AM9	Sélectionnez cette option lorsque vous souhaitez régler la fréquence FM par pas de 50 kHz et la fréquence AM par pas de 9 kHz.

Modification du type de signal vidéo (TV FORMAT)

TV FORMAT·NTSC

Basculez le type de signal vidéo de la sortie HDMI de sorte qu'il corresponde au format de votre téléviseur. Puisque l'unité sélectionne automatiquement le type de signal vidéo afin qu'il corresponde au téléviseur, il est inutile de modifier ce réglage. Modifiez ce réglage uniquement lorsque les images de l'écran du téléviseur ne s'affichent pas correctement.

Réglages

NTSC, PAL

Réglage par défaut

Modèles pour les États-Unis, le Canada, la Corée et modèles Standard : NTSC

Autres modèles : PAL

Restauration des réglages par défaut (INIT)

INIT : . . . CANCEL

Restaure les réglages par défaut de l'unité.

Choix

ALL	Restaure les réglages par défaut de l’unité.
ANN.	Ne procède pas à l’initialisation.

Mise à jour du microprogramme (UPDATE)

UPDATE : . . . . USB

De nouveaux microprogrammes proposant des fonctions supplémentaires ou des améliorations du produit seront publiés le cas échéant. Les mises à jour peuvent être téléchargées à partir de notre site Web. Si l'unité est connectée à Internet, vous pouvez télécharger le microprogramme via le réseau. Pour plus d'informations, reportez-vous aux informations fournies avec les mises à jour.

Procédure de mise à jour du microprogramme

N'effectuez pas cette procédure à moins que la mise à jour du microprogramme soit nécessaire. Veillez également à lire les informations fournies avec les mises à jour avant de mettre le microprogramme à jour.

1 Appuyez à plusieurs reprises sur STRAIGHT pour sélectionner « USB » ou « NETWORK » et appuyez sur INFO pour lancer la mise à jour du microprogramme.

Choix

USB	Mettez à jour le microprogramme à l’aide d’un dispositif de stockage USB.
NETWORK	Mettez à jour le microprogramme via le réseau.

- Si l'unité détecte un microprogramme plus récent sur le réseau, l'icône représentant une enveloppe (☑) s'affiche à l'écran. Dans ce cas, vous pouvez également mettre à jour le microprogramme de l'unité en suivant la procédure indiquée dans la section « Mise à jour du microprogramme de l'unité » (p.97).

Vérification de la version du microprogramme (VERSION)

VERSION: - xx.xx

Vérifiez la version du microprogramme actuellement installé sur l'unité.

• Vous pouvez également vérifier la version du microprogramme grâce à l'option « Mise à jour réseau » (p.93) du menu « Réglage ».
• L'affichage de la version du microprogramme peut prendre un certain temps.

TRANSMIT SLEEP RECEMBER HOMI 1 2 3 4 5 6 AV 1 2 3 4 5 6 ZONE A AUX USB NET ONE B FM AM INFO MEMORY MOVIE MUSIC SUR, DECODE STRAIGHT BAS ENHANCED DIRECT SCENE BD DVD TV NET RADIO SETUP ENTER TOP MENU POP-UP MENU MODE YAMAHA SETUP Touches de curseur ENTER

Mise à jour du microprogramme de l'unité via le réseau

De nouveaux microprogrammes proposant des fonctions supplémentaires ou des améliorations du produit seront publiés le cas échéant. Si l'unité est connectée à Internet, vous pouvez télécharger le microprogramme via le réseau et le mettre à jour.

Remarque

• N'utilisez pas l'unité et ne déconnectez pas le câble d'alimentation ou le câble réseau lors de la mise à jour du microprogramme. La mise à jour peut prendre environ 20 minutes ou plus (en fonction de votre débit Internet).
• Si la vitesse de connexion Internet est faible, ou si l'unité est raccordée au réseau sans fil, la mise à jour du réseau risque de ne pas être possible en fonction de l'état de la connexion sans fil. Dans ce cas, mettez à jour le microprogramme à l'aide du dispositif de stockage USB (p.96).
• Pour réaliser la procédure suivante, votre téléviseur doit être raccordé à l'unité via HDMI. Si tel n'est pas le cas, effectuez la mise à jour depuis le menu « ADVANCED SETUP » (p.96).
• Pour plus de détails sur la mise à jour, consultez le site Web Yamaha.

- Vous pouvez aussi mettre à jour le microprogramme à l'aide du dispositif de stockage USB depuis le menu « ADVANCED SETUP » (p.96).

1 Appuyez sur SETUP.
2 Utilisez les touches de curseur pour sélectionner « Réseau » et appuyez sur ENTER.
3 Utilisez les touches de curseur pour sélectionner « Mise à jour réseau » et appuyez sur ENTER.
Si un nouveau microprogramme est disponible, l'icône enveloppe (☑) s'affiche à l'écran.

Mise à jour réseau Exéc. mise à jour Vers. Microprog. x.xx ID système xxxxxxxxx Mise à jour:ENTER Précédent:RETURN

- Pour annuler l'opération sans avoir mis à jour le microprogramme, appuyez sur SETUP.

4 Utilisez les touches de curseur pour sélectionner « Exéc. mise à jour » et appuyez sur ENTER.
L'affichage a l'écran est désactivé et la mise à jour commence.

5 Si « UPDATE SUCCESS PLEASE POWER OFF! » apparaît sur l'afficheur de la face avant, appuyez sur ⏻ (alimentation) situé sur le panneau avant.

La mise à jour du microprogramme est terminée.

Foire aux questions

Le nouveau système d'enceintes ne produit pas un équilibre sonore idéal...

Si vous avez changé les enceintes ou que vous possédez un nouveau système d'enceintes, utilisez le mode YPAO pour optimiser à nouveau les réglages des enceintes (p.38). Si vous souhaitez procéder à des réglages manuels, utilisez l'option « Enceinte » du menu « Réglage » (p.79).

Nous avons des enfants en bas âge et nous voulons définir des limites de volume...

Si un enfant actionne accidentellement les boutons de réglage de l'unité principale ou de la télécommande, le volume risque d'augmenter brutalement. Cela peut également provoquer des blessures ou endommager l'unité ou les enceintes. Nous vous conseillons d'utiliser l'option « Volume maximum » du menu « Réglage » pour régler le niveau de volume maximum de l'unité à l'avance (p.86).

Il arrive qu'à la mise sous tension de l'unité, le son soit très fort...

Par défaut, le volume est automatiquement réglé au niveau auquel l'unité se trouvait lorsqu'elle est passée en mode veille pour la dernière fois. Pour régler un niveau de volume fixe, utilisez l'option « Volume initial » du menu « Réglage » pour sélectionner le volume à appliquer lors de la mise sous tension du récepteur (p.86).

Je suis gêné par les différences de volume lors du changement de source d'entrée.

Vous pouvez corriger les différences de volume entre les sources d'entrée à l'aide de l'option « Réglage entrée » du menu « Option » (p.74).

J'ai effectué les raccordements HDMI, mais le contrôle HDMI ne fonctionne pas du tout...

Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI (p.111). Une fois que vous avez raccordé les appareils compatibles avec le contrôle HDMI (tels que des lecteurs BD/DVD) à l'unité, activez le contrôle HDMI sur chaque appareil et procédez au réglage de la liaison du contrôle HDMI. Ce réglage est nécessaire chaque fois que vous ajoutez un nouvel appareil compatible avec le contrôle HDMI à votre système. Pour plus d'informations sur le fonctionnement du

contrôle HDMI entre votre téléviseur et les appareils de lecture, reportez-vous au mode d'emploi de chaque appareil.

Je souhaite afficher le nom d'un appareil ou une marque sur l'afficheur de la face avant lors de la sélection d'une source d'entrée...

Par défaut, le nom des sources d'entrée (par exemple « HDMI 1 » et « AV 1 ») apparaît sur l'afficheur de la face avant lorsqu'une source d'entrée est sélectionnée. Si vous voulez les renommer à votre guise, utilisez l'option « Renommer entrée » (p.89) du menu « Réglage ». Vous pouvez également sélectionner un nom parmi les présélections (par exemple « Blu-ray » et « DVD »).

Comment éviter la modification accidentelle des réglages...

Vous pouvez protéger les réglages configurés sur l'unité (comme les réglages d'enceintes) en utilisant l'option « Protect. mém. » du menu « Réglage » (p.89).

La télécommande de l'unité commande simultanément l'unité et un autre appareil Yamaha...

Lorsque vous utilisez plusieurs appareils Yamaha, la télécommande peut actionner un autre produit Yamaha ou une autre télécommande peut fonctionner sur l'unité. Dans ce cas, enregistrez un code de télécommande différent pour les appareils que vous souhaitez commander à l'aide de chaque télécommande (p.95).

Je veux profiter des vidéos et de l'audio lues par l'appareil vidéo, même lorsque l'unité est en mode veille...

Si vous avez raccordé un appareil vidéo à l'unité en HDMI, vous pouvez restituer des signaux vidéo/audio lus par l'appareil vidéo sur le téléviseur, même si l'unité est en mode veille. Pour utiliser cette fonction, réglez l'option « Attente inchangé » (p.83) du menu « Réglage » sur « Activé ». Lorsque cette fonction est activée, vous pouvez également changer la source d'entrée à l'aide de la télécommande de l'unité.

Guide de dépannage

Reportez-vous au tableau suivant si l'unité ne fonctionne pas convenablement.

Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'unité hors tension, débranchez la fiche du câble d'alimentation et prenez contact avec le revendeur ou le centre d'entretien Yamaha agréé.

Vérifiez tout d'abord les points suivants :

① Les câbles d'alimentation de l'unité, du téléviseur et des appareils de lecture (tels que des lecteurs BD/DVD) sont correctement raccordés aux prises secteur.
② L'unité, le caisson de graves, le téléviseur et les appareils de lecture (tels que les lecteurs BD/DVD) sont sous tension.
③ Les connecteurs de chaque câble sont correctement insérés dans les prises de chaque appareil.

Alimentation, système et télécommande

Anomalies	Causes possibles	Actions correctives
L'alimentation n'est pas activée.	Le circuit de protection a été activé trois fois de suite. Si tel est le cas, le témoin de veille clignote lorsque vous essayez de mettre l'unité sous tension.	Par mesure de protection, la fonction de mise sous tension est désactivée. Contactez votre revendeur ou le centre d'entretien Yamaha le plus proche pour demander la réparation.
L'alimentation n'est pas désactivée.	Le microprocesseur interne s'est figé en raison d'une décharge électrique externe (provoquée par un orage ou une décharge d'électricité statique), ou d'une baisse importante de la tension d'alimentation.	Sur le panneau avant, maintenez la touche ⏻ (alimentation) pendant plus de 10 secondes pour initialiser et redémarrer l'unité. (Si l'anomalie persiste, débranchez la fiche du câble d'alimentation de la prise secteur, puis rebranchez-la.)
L'alimentation est immédiatement désactivée (mode de mise en veille).	L'unité a été mise sous tension pendant un court-circuit au niveau d'un câble d'enceinte.	Torsadez solidement les fils nus de chaque câble d'enceinte et raccordez l'unité et les enceintes (p.17).
L'unité entre automatiquement en mode veille.	La minuterie a fonctionné.	Mettez l'unité sous tension et reprenez la lecture.
	La fonction de mise en veille automatique s'est enclenchée car l'unité n'a pas été utilisée pendant la durée spécifiée.	Pour désactiver la fonction de mise en veille automatique, réglez l'option « Veille Automatique » du menu « Réglage » sur « Désactivé » (p.88).
	Le réglage de l'impédance des enceintes est incorrect.	Réglez l'impédance afin qu'elle corresponde à vos enceintes (p.94).
	Le circuit de protection a été activé du fait d'un court-circuit.	Torsadez solidement les fils nus de chaque câble d'enceinte et raccordez l'unité et les enceintes (p.17).
L'unité ne réagit pas.	Le microprocesseur interne s'est figé en raison d'une décharge électrique externe (provoquée par un orage ou une décharge d'électricité statique), ou d'une baisse importante de la tension d'alimentation.	Sur le panneau avant, maintenez la touche ⏻ (alimentation) pendant plus de 10 secondes pour initialiser et redémarrer l'unité. (Sì l'anomalie persiste, débranchez la fiche du câble d'alimentation de la prise secteur, puis rebranchez-la.)
La télécommande ne fonctionne pas sur l’unité.	L’unité se trouve hors du rayon d’action.	Utilisez la télécommande dans le rayon d’action (p.4).
	Les piles sont usagées.	Remplacez les piles.
	Le capteur de la télécommande de l’unité est exposé à la lumière directe du soleil ou d’un éclairage puissant.	Réglez l’angle d’éclairage ou repositionnez l’unité.
	Le code de télécommande de l’unité et celui de la télécommande ne sont pas identiques.	Modifiez le code de télécommande de l’unité ou celui de la télécommande (p.95).
	La télécommande est réglée en mode de fonctionnement de la zone B.	Réglez la télécommande en mode de fonctionnement de la zone A (p.70).

Audio

Anomalies	Causes possibles	Actions correctives
Absence de son.	Une autre source d'entrée est sélectionnée.	Sélectionnez une source d'entrée appropriée à l'aide des touches de sélection.
	L'unité reçoit des signaux qu'elle ne peut pas restituer.	Certains formats audio numériques ne peuvent pas être lus sur l'unité. Pour vérifier le format audio du signal d'entrée, utilisez l'option « Info. signal » du menu « Option » (p.74).
	(RX-V577 uniquement)La sortie audio sur la Zone A (ou la Zone B) est désactivée.	Appuyez sur ZONE A (ZONE B) pour activer la sortie audio sur la Zone A (ou la Zone B).
	Le câble raccordant l'unité et l'appareil de lecture est défectueux.	Si le raccordement est correct, remplacez le câble par un autre.
Il est impossible d'augmenter le volume.	Le volume maximum est réglé.	Utilisez l'option « Volume maximum » du menu « Réglage » pour régler le volume maximum (p.86).
	Un appareil raccordé aux prises de sortie de l'unité n'est pas sous tension. (Cela peut se produire en raison des caractéristiques des amplis-tuners audio-vidéo.)	Mettez sous tension tous les appareils raccordés aux prises de sortie de l'unité.
Une enceinte spécifique n'émet aucun son.	La source de lecture ne fournit aucun signal pour cette voie.	Pour le vérifier, utilisez l'option « Info. signal » du menu « Option » (p.74).
	Le programme sonore/décodeur actuellement sélectionné n'utilise pas l'enceinte.	Pour le vérifier, utilisez l'option « Signal test » du menu « Réglage » (p.82).
	La sortie audio de l'enceinte est désactivée.	Exécutez la mesure YPAO (p.38) ou utilisez l'option « Configuration » du menu « Réglage » pour modifier les réglages de l'enceinte (p.79).
	Le volume de l'enceinte est défini à un niveau trop bas.	Exécutez la mesure YPAO (p.38) ou utilisez l'option « Niveau » du menu « Réglage » pour régler le volume de l'enceinte (p.81).
	(RX-V577 uniquement)La sortie audio sur la Zone A (ou la Zone B) est désactivée.	Appuyez sur ZONE A (ZONE B) pour activer la sortie audio sur la Zone A (ou la Zone B).
	Le câble d'enceinte raccordant l'unité et l'enceinte est défectueux.	Si le raccordement est correct, remplacez le câble d'enceinte par un autre.
	L'enceinte est défectueuse.	Pour le vérifier, remplacez-la par une autre enceinte. Si l'anomalie persiste, il se peut que l'unité présente un dysfonctionnement.
(RX-V577 uniquement)L'enceinte d'ambiance arrière n'émet aucun son.	L'option Surround étendu est désactivée.	L'option « Extended Surround » du menu « Option » permet de sélectionner le décodeur à utiliser (p.73).
	L'option « Affect. amp puiss. » est réglée sur « BI-AMP » ou « Zone B ».	Lorsque l'option « Affect. amp puiss. » du menu « Réglage » est réglée sur « BI-AMP » ou sur « Zone B », vous ne pouvez pas utiliser les enceintes surround arrière. Pour ce faire, réglez l'option « Affect. amp puiss. » sur « Basic » (p.79).
Le caisson de graves n'émet aucun son.	La source de lecture ne fournit aucun signal de fréquence grave ou LFE.	Pour le vérifier, réglez l'option « Extra graves » du menu « Réglage » sur « Activé » pour que le caisson de graves produise des composantes basse fréquence de voie avant (p.80).
	La restitution à partir du caisson de graves est désactivée.	Exécutez la mesure YPAO (p.38) ou réglez l'option « Subwoofer » du menu « Réglage » sur « Utiliser » (p.79).
	Le volume du caisson de graves est défini à un niveau trop bas.	Réglez le volume du caisson de graves.
	Le caisson de graves a été désactivé par sa fonction de mise en veille automatique.Le téléviseur ne prend pas en charge le système HDCP (High-bandwidth Digital Content Protection).	Désactivez la fonction de mise en veille automatique du caisson de graves ou réglez son niveau de sensibilité.Reportez-vous au mode d'emploi du téléviseur et vérifiez les spécifications de ce dernier.
L'appareil de lecture n'émet aucun son (raccordé à l'unité avec un câble HDMI).
	L'unité n'est pas réglée pour restituer le son via les prises HDMI des bornes SPEAKERS.	Dans la section « Sortie Audio » du menu « Réglage », réglez l'option « Amplificateur » sur « Activé » (p.83).
	Le nombre d'appareils raccordés à la prise HDMI OUT est supérieur à la limite.	Débranchez quelques appareils HDMI.
Le téléviseur n'émet aucun son (en cas d'utilisation du contrôle HDMI).	Le téléviseur est réglé pour restituer les signaux audio sur ses propres enceintes.	Modifiez le réglage de la sortie audio du téléviseur afin que les signaux audio de ce dernier soient restitués sur les enceintes raccordées à l'unité.
	Un téléviseur ne prenant pas en charge ARC est raccordé à l'unité uniquement à l'aide d'un câble HDMI.	Utilisez un câble optique numérique pour établir une connexion audio (p.19).
	(Si le téléviseur est raccordé à l'unité avec un câble audio) Le réglage de l'entrée audio du téléviseur ne correspond pas au raccordement réel.	Utilisez l'option « Entrée audio TV » du menu « Réglage » pour sélectionner la prise d'entrée audio appropriée (p.83).
	(Si vous essayez d'utiliser ARC) L'option ARC est désactivée sur l'unité ou le téléviseur.	Réglez l'option « ARC » du menu « Réglage » sur « Activé » (p.84). Activez également l'option ARC sur le téléviseur.
Seules les enceintes avant produisent un son multivoies.	L'appareil de lecture est réglé pour restituer uniquement un son à 2 voies (PCM par exemple).	Pour le vérifier, utilisez l'option « Info. signal » du menu « Option » (p.74). Si nécessaire, modifiez le réglage de la sortie audio numérique de l'appareil de lecture.
Présence de bruit/ronflement.	L'unité est trop proche d'un autre appareil numérique ou radiofréquence.	Éloignez l'unité de l'appareil en question.
	Le câble raccordant l'unité et l'appareil de lecture est défectueux.	Si le raccordement est correct, remplacez le câble par un autre.
Le son est déformé.	Le volume de l'unité est défini à un niveau trop élevé.	Baissez le volume. Si l'option « Mode ECO » est réglée sur « Activé », réglez-la sur « Désactivé » (p.88).
	Un appareil raccordé aux prises de sortie de l'unité n'est pas sous tension.	Mettez sous tension tous les appareils raccordés aux prises de sortie de l'unité.

Anomalies	Causes possibles	Actions correctives
Absence d'image.	Une autre source d'entrée est sélectionnée sur l'unité.	Sélectionnez une source d'entrée appropriée à l'aide des touches de sélection.
	Une autre source d'entrée est sélectionnée sur le téléviseur.	Changez la source d'entrée du téléviseur afin d'afficher l'image à partir de l'unité.
	La sortie du signal vidéo à partir de l'unité n'est pas prise en charge par le téléviseur.	Vérifiez le réglage de la sortie vidéo de l'appareil de lecture. Pour plus d'informations sur les signaux vidéo pris en charge par le téléviseur, reportez-vous au mode d'emploi de ce dernier.
	Le câble raccordant l'unité et le téléviseur (ou l'appareil de lecture) est défectueux.	Si le raccordement est correct, remplacez le câble par un autre.
L'appareil de lecture n'affiche aucune image (raccordé à l'unité avec un câble HDMI).	Le signal vidéo d'entrée (résolution) n'est pas pris en charge par l'unité.	Pour consulter les informations sur le signal vidéo actuel (résolution), utilisez l'option « Info. signal » du menu « Option » (p.74). Pour plus d'informations sur les signaux vidéo pris en charge par l'unité, reportez-vous à la section « Compatibilité du signal HDMI » (p.113).
	Le téléviseur ne prend pas en charge le système HDCP (High-bandwidth Digital Content Protection).	Reportez-vous au mode d'emploi du téléviseur et vérifiez les spécifications de ce dernier.
	Le nombre d'appareils raccordés à la prise HDMI OUT est supérieur à la limite.	Débranchez quelques appareils HDMI.
Le menu de l'unité ne s'affiche pas sur le téléviseur.	Le téléviseur n'est pas raccordé à l'unité au moyen d'un câble HDMI.	Vous pouvez afficher le menu de l'unité sur le téléviseur uniquement s'ils sont reliés par un câble HDMI. Si nécessaire, utilisez un câble HDMI pour les relier (p.19 à 21).
	Une autre source d'entrée est sélectionnée sur le téléviseur.	Changez la source d'entrée du téléviseur afin d'afficher l'image à partir de l'unité (prise HDMI OUT).

Radio FM/AM

Anomalies	Causes possibles	Actions correctives
La réception radio FM est faible ou parasitée.	L'appareil est soumis aux effets de trajets multiples.	Réglez la hauteur ou l'orientation de l'antenne FM ou placez-la à un autre endroit.
	Vous êtes trop éloigné de la station de transmission FM.	Appuyez sur MODE pour sélectionner la réception de la radio FM en monophonique (p.49).
		Utilisez une antenne FM extérieure. Nous vous conseillons d'utiliser une antenne sensible à plusieurs éléments.
La réception radio AM est faible ou parasitée.	Les bruits peuvent être provoqués par des lampes fluorescentes, moteurs, thermostats ou autres appareils électriques.	Il est difficile d'éliminer totalement les parasites. Ils peuvent cependant être réduits en installant une antenne AM extérieure.
Les stations radio ne peuvent pas être sélectionnées automatiquement.	Vous êtes trop éloigné de la station de transmission FM.	Sélectionnez la station manuellement (p.49).
		Utilisez une antenne extérieure. Nous vous conseillons d'utiliser une antenne sensible à plusieurs éléments.
	Le signal radio AM est faible.	Réglez l'orientation de l'antenne AM.
		Sélectionnez la station manuellement (p.49).
		Utilisez une antenne AM extérieure. Connectez-la à la prise ANTENNA (AM), ainsi qu'à l'antenne AM fournie.
Impossible d'enregistrer les stations radio AM en tant que présélections.L'unité ne détecte pas le dispositif USB.	Auto Preset a été utilisée.	Auto Preset permet uniquement l'enregistrement de stations de radio. Enregistrez les stations radio AM manuellement (p.50).
	Le dispositif USB n'est pas correctement raccordé à la prise USB.	Mettez l'unité hors tension, rebranchez votre dispositif USB et remettez l'unité sous tension.
	Le système de fichiers du dispositif USB n'est pas au format FAT16 ou FAT32.	Utilisez un dispositif USB au format FAT16 ou FAT32.
Impossible d'afficher les dossiers et fichiers du dispositif USB.	Les données du dispositif USB sont protégées par cryptage.	Utilisez un dispositif USB sans fonction de cryptage.
La fonction réseau ne fonctionne pas.	Les paramètres réseau (adresse IP) n'ont pas été obtenus correctement.	Activez la fonction du serveur DHCP sur votre routeur et réglez l'option « DHCP » du menu « Réglage » sur « Activé » sur l'unité (p.91). Si vous souhaitez configurer manuellement les paramètres réseau, vérifiez que vous utilisez une adresse IP qui n'est pas utilisée par d'autres périphériques réseau (p.91).
L'unité ne détecte pas le PC.	Le réglage du partage de support est incorrect.	Configurez le paramètre de partage et sélectionnez l'unité comme un appareil sur lequel des contenus musicaux sont partagés (p.60).
	Certains logiciels de sécurité installés sur votre PC bloquent l'accès de l'unité à votre PC.	Vérifiez les réglages des logiciels de sécurité installés sur votre PC.
	L'unité et le PC ne se trouvent pas sur le même réseau.	Vérifiez les connexions réseau et vos paramètres de routeur avant de raccorder l'unité et le PC au même réseau.
	Le filtre adresse MAC est activé sur l'unité.	Dans « Filtre adresse MAC » du menu « Réglage », désactivez le filtre adresse MAC ou spécifiez l'adresse MAC de votre PC pour permettre à ce dernier d'accéder à l'unité (p.92).
Impossible d'afficher ou de lire les fichiers du PC.	Les fichiers ne sont pas pris en charge par l'unité ou le serveur multimédia.	Utilisez le format de fichier pris en charge à la fois par l'unité et le serveur multimédia. Pour plus d'informations sur les formats de fichier pris en charge par l'unité, reportez-vous à la section « Lecture de musique stockée sur des serveurs multimédias (PC/NAS) » (p.60).
Impossible de lire la radio Internet.	La station radio Internet sélectionnée est actuellement indisponible.	Il se peut qu'un problème soit survenu au niveau de la station de radio ou que le service ait été interrompu. Réessayez ultérieurement ou sélectionnez une autre station.
	La station radio Internet sélectionnée n'émet plus actuellement.	Certaines stations de radio Internet n'émettent pas à certaines heures de la journée. Réessayez ultérieurement ou sélectionnez une autre station.
	L'accès au réseau est limité par les paramètres de pare-feu de vos périphériques réseau (tels que le routeur).	Vérifiez le réglage pare-feu de vos périphériques réseau. La radio Internet est uniquement lisible lorsqu'elle passe par le port désigné par chaque station radio. Le numéro de port varie en fonction de la station de radio.
L'application « AV CONTROLLER » pour Smartphone et tablettes ne parvient pas à détecter l'unité.	Le filtre adresse MAC est activé sur l'unité.	Dans « Filtre adresse MAC » du menu « Réglage », désactivez le filtre adresse MAC ou spécifiez l'adresse MAC de votre Smartphone ou tablette pour leur permettre d'accéder à l'unité (p.92).
	L'unité et le Smartphone/la tablette ne se trouvent pas sur le même réseau.	Vérifiez les connexions réseau et les paramètres de routeur avant de connecter l'unité et le Smartphone/la tablette au même réseau.
La mise à jour du microprogramme via le réseau a échoué.	La raison en est peut-être l'état du réseau.	Mettez à nouveau à jour le microprogramme par le biais du réseau ou utilisez un dispositif de stockage USB (p.96).
L'iPod ne reconnaît pas l'unité lors de l'utilisation d'AirPlay.(RX-V577 uniquement)L'unité ne peut pas se connecter à l'Internet au moyen d'un router sans fil (point d'accès).	L'unité est connectée à un router SSID multiple.	Accéder à l'unité risque d'être limité par la fonction de séparation du réseau sur le router. Raccordez l'iPod à la SSID qui peut accéder à l'unité.
	Le router sans fil (point d'accès) est mis hors tension.	Mettre le router sans fil sous tension.
	L'unité et le router sans fil (point d'accès) sont trop éloignés.	Placez l'unité et le router sans fil (point d'accès) plus proches l'un de l'autre.
	Un obstacle se trouve entre l'unité et le router sans fil (point d'accès).	Déplacez l'unité et le router sans fil (point d'accès) à un endroit où il n'y a aucun obstacle entre les deux.
(RX-V577 uniquement)Le réseau sans fil est introuvable.	Les fours à micro-ondes ou autres appareils sans fil dans votre voisinage peuvent perturber la communication sans fil.	Mettez ces appareils hors tension.
	L'accès au réseau est limité par les paramètres du pare-feu du router sans fil (point d'accès).	Vérifiez le paramètre du pare-feu du router sans fil (point d'accès).

Signalement d'erreurs sur l'afficheur de la face avant

Message	Causes possibles	Actions correctives
Access denied	L'accès au PC est refusé.	Configurez les paramètres de partage et sélectionnez l'unité comme un appareil sur lequel des contenus musicaux sont partagés (p.60).
Access error	L'unité ne parvient pas à accéder au dispositif USB.	Mettez l'unité hors tension et rebranchez votre dispositif USB. Si l'anomalie persiste, essayez un autre dispositif USB.
	L'unité ne parvient pas à accéder à l'iPod.	Éteignez, puis rallumez l'iPod.
	L'unité ne prend pas en charge l'iPod raccordé.	Utilisez un iPod pris en charge par l'unité (p.53).
	Un problème est survenu lors de l'acheminement du signal du réseau vers l'unité.	Assurez-vous que votre routeur et votre modem sont sous tension.
		Vérifiez la connexion entre l'unité et le routeur (ou concentrateur) (p.25).
Check SP Wires	Les câbles d'enceintes subissent des courts-circuits.	Torsadez solidement les fils nus de chaque câble et raccordez-les correctement à l'unité et aux enceintes.
DC Overloaded	Une surintensité circule via l'accessoire AV raccordé à la prise DC OUT.	Mettez l'unité hors tension et raccordez à nouveau l'accessoire AV.
Internal Error	Une erreur interne s'est produite.	Contactez votre revendeur ou un centre d'entretien Yamaha agréé.
No content	Le dossier sélectionné ne contient aucun fichier lisible.	Sélectionnez un dossier contenant des fichiers pris en charge par l'unité.
No device	L'unité ne parvient pas à détecter le dispositif USB.	Mettez l'unité hors tension et rebranchez votre dispositif USB. Si l'anomalie persiste, essayez un autre dispositif USB.
	L'unité ne parvient pas à détecter l'iPod.	Éteignez, puis rallumez l'iPod.
Not available	(RX-V577 uniquement)Radio Internet a été sélectionné en tant que source d'entrée lors de l'utilisation de Wireless Direct.	Vous ne pouvez pas utiliser la radio Internet lors de l'utilisation de Wireless Direct. Pour écouter la radio Internet, connectez l'unité à un router.
	Le serveur DHCP est introuvable.	Assurez-vous que la fonction de serveur DHCP sur votre router est activée.
Not connected	Le câble de réseau n'est pas raccordé.	Raccordez correctement le câble de réseau.
	(RX-V577 uniquement)Le router sans fil (point d'accès) est introuvable.	Assurez-vous que le router sans fil (point d'accès) est mis sous tension.
Please wait	L'unité se prépare à se connecter au réseau.	Attendez que le message disparaisse. Si le message reste affiché plus de 3 minutes, mettez l'unité hors tension, puis remettez-la sous tension.
RemID Mismatch	Le code de télécommande de l'unité et celui de la télécommande ne sont pas identiques.	Modifiez le code de télécommande de l'unité ou celui de la télécommande (p.95).
Unable to play	L'unité ne parvient pas à lire les morceaux stockés sur l'iPod pour une raison quelconque.	Vérifiez les données. S'il est impossible de les lire sur l'iPod lui-même, il se peut que la zone de stockage ou les données soient défectueuses.
	L'unité ne parvient pas à lire les morceaux stockés sur le PC pour une raison quelconque.	Vérifiez que l'unité prend en charge le format des fichiers que vous tentez de lire. Pour plus d'informations sur les formats pris en charge par l'unité, reportez-vous à la section « Lecture de musique stockée sur des serveurs multimédias (PC/NAS) » (p.60). Si l'unité prend en charge le format de fichier, mais qu'elle ne parvient toujours pas à lire les fichiers, il se peut que le réseau soit surchargé.
USB Overloaded	Une surintensité traverse le dispositif USB.	Mettez l'unité hors tension et rebranchez votre dispositif USB. Si l'anomalie persiste, essayez un autre dispositif USB.
Version error	La mise à jour du microprogramme a échoué.	Mettez, à nouveau, le microprogramme à jour.

Glossaire

Informations audio

■ Format de décodage audio

Dolby Digital

Dolby Digital est un format audio numérique compressé développé par Dolby Laboratories, Inc. qui prend en charge les systèmes audio à 5.1 voies. Cette technologie est utilisée pour les signaux audio de la plupart des DVD.

Dolby Digital EX

Dolby Digital EX restitue 6.1 voies à partir de sources à 5.1 voies enregistrées en Dolby Digital Surround EX. Ce décodeur ajoute un champ sonore arrière d'ambiance aux 5.1 voies d'origine.

Dolby Digital Plus

Dolby Digital Plus est un format audio numérique compressé développé par Dolby Laboratories, Inc. qui prend en charge les systèmes audio à 7.1 voies. Dolby Digital Plus est également totalement compatible avec les systèmes audio multivoies existants qui prennent en charge Dolby Digital. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).

Dolby Pro Logic II

Dolby Pro Logic II permet de reproduire 5 voies à partir de sources à 2 voies. Trois modes sont disponibles : « Music mode » pour la musique, « Movie mode » pour les films et « Game mode » pour les jeux vidéo.

Dolby Pro Logic IIx

Dolby Pro Logic IIx permet de reproduire 7 voies à partir de sources à 2 voies ou multivoies. Trois modes sont disponibles : « Mode Music » pour la musique, « mode Movie » pour les films et « mode Game » pour les jeux vidéo (pour les sources à 2 voies uniquement.

Dolby TrueHD

Dolby TrueHD est un format audio avancé, sans perte, développé par Dolby Laboratories, Inc. pour offrir une expérience cinéma maison en haute définition, avec la qualité des masters des studios d'enregistrement. Dolby TrueHD peut gérer jusqu'à huit voies audio de 96 kHz/24-bits (jusqu'à six voies audio de 192 kHz/24 bits) simultanément. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).

DTS 96/24

DTS 96/24 est un format audio numérique compressé prenant en charge les systèmes audio à 5.1 voies et les signaux audio de 96 kHz/24 bits. Ce format est également totalement compatible avec les systèmes multivoies existants qui prenant en charge le DTS Digital Surround. Cette technologie est utilisée pour les DVD musicaux, etc.

DTS Digital Surround est un format audio numérique compressé développé par DTS, Inc. qui prend en charge les systèmes audio à 5.1 voies. Cette technologie est utilisée pour les signaux audio de la plupart des DVD.

DTS-ES

DTS-ES restitue 6.1 voies à partir de sources à 5.1 voies enregistrées en DTS-ES. Ce décodeur ajoute un champ sonore arrière d'ambiance aux 5.1 voies d'origine. Au format DTS-ES Matrix 6.1, un son d'ambiance arrière est enregistré dans les voies surround, tandis qu'au format DTS-ES Discrete 6.1, une voie d'ambiance arrière distincte est enregistrée.

DTS Express

DTS Express est un format audio numérique compressé prenant en charge les systèmes audio à 5.1 voies et permettant un taux de compression supérieur à celui du format DTS Digital Surround développé par DTS, Inc. Cette technologie est conçue pour les services de contenu audio d'Internet et les sources audio secondaires des disques BD (Blu-ray Disc).

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est un format audio numérique compressé développé par DTS, Inc. qui prend en charge les systèmes audio à 7.1 voies et 96 kHz/24 bits. DTS-HD High Resolution Audio est également totalement compatible avec les systèmes audio multivoies existants qui prennent en charge DTS Digital Surround. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).

DTS-HD Master Audio

DTS-HD Master Audio est un format audio avancé, sans perte, développé par DTS, Inc. pour offrir une expérience cinéma maison en haute définition, avec la qualité des masters des studios d'enregistrement. DTS-HD Master Audio peut gérer jusqu'à huit voies audio de 96 kHz/24 bits (jusqu'à six voies audio de 192 kHz/24 bits) simultanément. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).

DTS Neo:6

DTS Neo:6 permet de reproduire 6 voies à partir de sources à 2 voies. Deux modes sont disponibles : « Music mode » pour la musique et « Cinema mode » pour les films. Cette technologie offre des voies matricielles distinctes de son surround sans limitation de bande passante.

DSD (Direct Stream Digital)

La technologie DSD (Direct Stream Digital) permet d'enregistrer des signaux audio sur des supports de stockage numériques, comme les SACD (Super Audio CDs). Les signaux sont enregistrés à une fréquence d'échantillonnage haute fréquence de 2,8224 MHz. La réponse en fréquence la plus élevée est égale ou supérieure à 100 kHz, avec une dynamique de 120 dB. Cette technologie propose une meilleure qualité audio que celle utilisée pour les CD.

FLAC

FLAC est un format de fichier pour la compression de données audio sans perte. FLAC offre un taux de compression inférieur aux formats audio compressés avec perte mais garantit une meilleure qualité de son.

Fréquence d'échantillonnage/bits de quantification

La fréquence d'échantillonnage et les bits de quantification indiquent la quantité d'informations que représente la numérisation d'un signal audio analogique. Ces valeurs sont indiquées comme dans les exemples suivants : « 48 kHz/24 bits ».

- Fréquence d'échantillonnage

La fréquence d'échantillonnage (nombre d'échantillons utilisés sur le signal par seconde) est également connue sous le nom de taux d'échantillonnage. Plus la fréquence d'échantillonnage est élevée, plus la plage de fréquences pouvant être lues est vaste.

- Bits de quantification

Le nombre de bits de quantification indique le degré de précision utilisé pour la conversion du niveau sonore en valeur numérique. Plus ce nombre est élevé, plus l'expression du niveau sonore est précise.

MP3

L'un des formats audio numériques compressés utilisé par MPEG. Avec les technologies psychoacoustiques, cette méthode de compression permet d'atteindre une fréquence de compression élevée. Elle permet de compressor une quantité de données d'environ 1/10 en conservant une qualité audio d'un certain niveau.

MPEG-4 AAC

Norme audio MPEG-4. Elle est utilisée pour les téléphones mobiles, lecteurs audio portables et les services de contenu audio d'Internet car elle permet d'atteindre un taux de compression élevé des données tout en conservant une meilleure qualité audio qu'avec le format MP3.

PCM (Pulse Code Modulation)

PCM est une technique qui permet de produire un signal audio numérique à partir d'un signal analogique, de l'enregistrer et de le transmettre. Cette technologie sert de base au développement de tous les autres formats audio. Elle est utilisée comme un format audio sans perte appelé PCM linéaire pour le son sur divers supports, tels que les CD et BD (disques Blu-ray).

WAV

Format de fichier audio standard Windows qui définit la méthode d'enregistrement des données numériques obtenues par la conversion de signaux audio. Par défaut, la méthode PCM (aucune compression) est utilisée, mais vous pouvez également utiliser d'autres méthodes de compression.

WMA (Windows Media Audio)

L'un des formats audio numériques compressés développés par Microsoft Corporation. Avec les technologies psychoacoustiques, cette méthode de compression permet d'atteindre une fréquence de compression élevée. Elle permet de compressor une quantité de données d'environ 1/20 en conservant une qualité audio d'un certain niveau.

Autres

Connexion bi-amplificatrice (Bi-amp)

Le raccordement bi-amplificateur permet d'utiliser deux amplificateurs pour une seule enceinte. Lorsque vous utilisez ce type de raccordement, l'unité achemine le haut-parleur de graves et d'aigus vers une enceinte au moyen des amplificateurs distincts. Ainsi, ceux-ci restituent un signal audio clair sans interférence.

LFE (Low Frequency Effects) système à 0.1 voie

Cette voie reproduit des signaux graves de basse fréquence et possède une plage de fréquences de 20 Hz à 120 Hz. Cette voie est ajoutée aux voies de toutes les bandes Dolby Digital ou DTS afin d'améliorer les effets sonores basse fréquence. Cette voie est appelée la voie 0.1 car elle se limite exclusivement aux signaux audio basse fréquence.

Lip sync

La sortie audio est parfois en retard par rapport à la sortie audio en raison de la complexité du traitement des signaux causée par l'augmentation de la capacité du signal vidéo. La synchro lèvres est une technique permettant de corriger automatiquement le décalage entre les sorties audio et vidéo.

Informations vidéo et HDMI

Deep Color

Deep Color est une technologie prise en charge par la caractéristique HDMI. Deep Color accroît le nombre de couleurs disponibles dans les limites de l'espace colorimétrique RVB ou YCbCr. Les systèmes colorimétriques traditionnels traitent les couleurs sur 8 bits. Deep Color traite les couleurs sur 10, 12 ou 16 bits. Cette technologie permet aux TVHD et à d'autres types d'écran de passer de millions à des milliards de couleurs et d'éliminer l'apparition de bandes couleur sur l'écran pour des transitions de tons douces et des gradations subtiles entre les couleurs.

HDMI

HDMI (High-Definition Multimedia Interface) est l'interface standard universelle de transmission des signaux audio/vidéo numériques. Cette interface permet de transmettre les signaux audio numériques et vidéo numériques à l'aide d'un unique câble, sans perte. Le format HDMI est compatible avec le système HDCP (High-bandwidth Digital Content Protection) et fournit une interface audio/vidéo sécurisée. Pour plus d'informations sur HDMI, visitez le site Web HDMI à l'adresse suivante : « http://www.hdmi.org/ ».

Signal vidéo composant

Dans le cas d'un système utilisant les composantes vidéo, le signal vidéo est séparé en signal de luminance Y et les signaux de chrominance Pb et Pr. Les couleurs peuvent être reproduites plus fidèlement car chaque signal est indépendant.

Signal vidéo composite

Avec le système de signaux audio composites, les signaux de couleur, luminosité et synchronisation sont combinés et transmis au moyen d'un unique câble.

x.v.Color

« x.v.Color » est une technologie prise en charge par la caractéristique HDMI. Il s'agit d'un espace colorimétrique plus complet que l'espace sRVB, et qui permet la visualisation de couleurs qui ne pouvaient être affichées par le passé. Tout en restant compatible avec la gamme de couleurs de la norme sRVB,
« x.v.Color » agrandit l'espace colorimétrique et permet ainsi de produire des images plus vives et naturelles.

Réseau, informations

SSID

SSID (Service Set Identifier) est un nom qui identifie un point d'accès LAN sans fil spécifique.

Wi-Fi

Wi-Fi (Fidélité sans fil) est une technologie qui permet à un appareil électronique d'échanger des données ou de se connecter à l'Internet sans fil à l'aide d'ondes radio. Wi-Fi offre l'avantage d'éliminer la complexité d'effectuer des connexions avec les câbles LAN à l'aide d'une connexion sans fil. Seuls les produits qui respectent les tests d'interopérabilité de Wi-Fi Alliance peuvent porter la marque « Wi-Fi Certified ».

WPS

WPS (Wi-Fi Protected Setup) est une norme établie par la Wi-Fi Alliance qui permet un établissement aisé d'un réseau domestique sans fil.

Technologies Yamaha

CINEMA DSP (Processeur de champ sonore numérique)

Étant donné que Dolby Surround et DTS ont été conçus, à l'origine, pour les salles de cinéma, leurs effets sont mieux perçus dans une salle équipée de nombreuses enceintes et qui a été construite pour favoriser les effets sonores. Chez soi, la taille de la pièce, les matériaux des murs et le nombre d'enceintes diffèrent très largement et il est logique qu'il en soit de même au niveau des sons perçus. Se référant à une multitude de mesures, CINEMA DSP, la technologie DSP originale de Yamaha, vous offre une expérience audiovisuelle comparable à celle que vous connaîtriez dans une salle de cinéma, chez vous.

CINEMA DSP 3D

Les données des champs sonores mesurés contiennent les informations relatives à la hauteur des images sonores. Le mode CINEMA DSP 3D permet de reproduire la hauteur exacte des images sonores pour créer des champs sonores 3D précis et intenses dans une pièce d'écoute.

La fonction Compressed Music Enhancer compense les harmoniques tronquées des formats de compression de musique (comme le format MP3). Cette technologie permet donc d'améliorer les performances d'ensemble du système.

SILENT CINEMA

Yamaha a mis au point, pour le casque, un champ sonore DSP naturel et réaliste. Les valeurs des paramètres ont été calculées précisément pour que chaque programme sonore soit restitué par le casque comme il l'est par les enceintes.

Virtual CINEMA DSP

Virtual CINEMA DSP permet au système de reproduire virtuellement le champ sonore des enceintes d'ambiance avec les enceintes gauche et droite. Même si les enceintes d'ambiance ne sont pas raccordées, l'unité crée un champ sonore réaliste dans la pièce d'écoute.

Virtual Presence Speaker (VPS)

Virtual Presence Speaker permet au système de reproduire virtuellement la hauteur du champ sonore 3D sans enceintes de présence avant. Même si les enceintes de présence avant ne sont pas raccordées, l'unité crée un champ sonore 3D dans la pièce.

Appareils et formats de fichiers pris en charge

- Appareils pris en charge

□ Appareils USB

• Cette unité prend en charge les périphériques de stockage de masse USB (par ex., mémoires flash ou lecteurs audio portables) à l'aide du format FAT16 ou FAT32.
• Ne raccordez pas de périphériques autres que des périphériques de stockage de masse USB (tel que des chargeurs USB ou des concentrateurs USB), PC, lecteurs de carte, un HDD externe, etc.
• Des périphériques USB avec chiffrement ne peuvent pas être utilisés.
• Certaines fonctions risquent de ne pas être compatibles, selon le modèle ou le fabricant du dispositif de stockage USB.

iPod

Made for.

(à compter de janvier 2014)

- L'iPod peut ne pas être détecté par l'unité. Certaines fonctions risquent de ne pas être compatibles selon le modèle ou la version du logiciel de l'iPod.

AirPlay

AirPlay fonctionne avec iPhone, iPad et iPod touch avec iOS 4.3.3 ou version ultérieure, Mac avec OS X Mountain Lion et Mac et PC avec iTunes 10.2.2 ou version ultérieure. (à compter de janvier 2014)

À propos de HTC Connect

Ce récepteur fonctionne avec « HTC Connect », une manière simple de profiter de toute la musique depuis votre smartphone certifié HTC Connect.

1. Le flux de musique HTC Connect fourni sur ce produit a été développé sur base du test d'interopérabilité tel que défini par le programme HTC Connect avec les smarthpones compatibles avec HTC Connect.
2. HTC Connect a été testé avec les formats d'encodage AAc et MP3. D'autres formats peuvent ne pas être compatibles.
3. La congestion élevée du réseau risque d'interférer avec l'opération de HTC Connect.
4. La navigation de musique via la barre de progression musicale n'est pas actuellement prise en charge avec HTC Connect.

Veuillez vérifier le site Web HTC pour des informations actuelles concernant les fonctions compatibles avec les appareils et le support de format audio : http://www.htc-connect.com/certified-devices

Formats de fichier

USB

• L'unité prend en charge la lecture de fichiers WAV (format PCM uniquement), MP3, WMA, MPEG-4 AAC, FLAC et ALAC (Apple Lossless Audio Codec) (1 ou 2 voies uniquement).
• L'unité est compatible avec une fréquence d'échantillonnage pouvant atteindre 192 kHz pour les fichiers WAV et FLAC, 96 kHz pour les fichiers ALAC et 48 kHz pour les autres fichiers.
• L'unité prend en charge la lecture sans trous des fichiers WAV, FLAC et ALAC.
• Le contenu Digital Rights Management (DRM) ne peut pas être lu.

PC/NAS

• L'unité prend en charge la lecture de fichiers WAV (format PCM uniquement), MP3, WMA, MPEG-4 AAC, FLAC et ALAC (Apple Lossless Audio Codec) (1 ou 2 voies uniquement).
• L'unité est compatible avec des fréquences d'échantillonnage pouvant atteindre 192 kHz pour les fichiers WAV et FLAC, 96 kHz pour les fichiers ALAC et 48 kHz pour les autres fichiers.
• L'unité prend en charge la lecture sans trous des fichiers WAV, FLAC et ALAC.
• Pour lire les fichiers FLAC, vous devez installer le logiciel serveur qui prend en charge le partage des fichiers FLAC via DLNA sur votre PC ou utiliser un serveur de stockage réseau prenant en charge les fichiers FLAC.

Flux des signaux vidéo

Les signaux vidéo transmis d'un appareil vidéo vers l'unité sont restitués sur le téléviseur, comme indiqué ci-dessous.

Informations sur le contrôle HDMI

Contrôle HDMI

Le contrôle HDMI vous permet de faire fonctionner des appareils externes via HDMI. Si vous raccordez un téléviseur prenant en charge le contrôle HDMI à l'unité à l'aide d'un câble HDMI, vous pouvez contrôler l'unité (alimentation et volume par exemple) à l'aide de la télécommande du téléviseur. Vous pouvez également contrôler les appareils de lecture (tels que des lecteurs BD/DVD compatibles avec le contrôle HDMI) raccordés à l'unité à l'aide d'un câble HDMI.

Opérations accessibles à partir de la télécommande du téléviseur

• Synchronisation en veille
• Commande du volume, y compris la mise en sourdine
• Basculement vers la source audio d'entrée à partir du téléviseur lorsque la source d'entrée de celui-ci est basculée sur son syntoniseur intégré
• Basculement vers la source vidéo/audio d'entrée à partir de l'appareil de lecture sélectionné
• Basculement entre les appareils de sortie audio (l'unité ou l'enceinte du téléviseur)

(Exemple)

Opérations accessibles à partir de la télécommande de l'unité

• Démarrage de la lecture sur l'appareil et mise sous tension du téléviseur avec sélection de scène (p.43)
• Changement de la source d'entrée du téléviseur afin d'afficher le menu « Réglage » (lorsque vous appuyez sur SETUP)
• Contrôle de l'appareil de lecture (lecture et opérations de menu)

(Exemple)

Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI suivant après avoir raccordé le téléviseur et les appareils de lecture.

Pour plus de détails sur les réglages et le fonctionnement de votre téléviseur, reportez-vous au manuel d'utilisation de ce dernier.

- Ce réglage est nécessaire chaque fois que vous ajoutez un nouvel appareil compatible avec le contrôle HDMI à votre système.

1 Mettez sous tension l'unité, le téléviseur et les appareils de lecture. 2 Configurez les réglages de l'unité.

① Changez la source d'entrée du téléviseur afin d'afficher l'image à partir de l'unité.
② Appuyez sur SETUP.

SETUP ENTER Touches de curseur ENTER

③ Utilisez les touches de curseur pour sélectionner « HDMI » et appuyez sur ENTER.

Réglage Enceinte HDMI Son ECO Fonction Réseau Langue Configuration

④ Appuyez à nouveau sur ENTER.
⑤ Utilisez les touches de curseur (△/▽) pour sélectionner « Contrôle HDMI » et les touches de curseur (◀/▷) pour sélectionner « Activé » comme indiqué ci-dessous.

Configuration Contrôle HDMI Activé Sortie Audio Auto Attente Inchangé Auto Entrée audio TV AV4 Synch. en veille Auto ARC Activé SCENE Précédent: RETURN

⑥ Si vous effectuez un raccordement de câble optique numérique entre le téléviseur et l'unité, utilisez les touches de curseur (△/▽) pour sélectionner l'« Entrée audio TV » et les touches de curseur (◀/▷) pour sélectionner « AV 1 ».
⑦ Appuyez sur SETUP.

3 Activez le contrôle HDMI sur le téléviseur et les appareils de lecture (tels que des lecteurs BD/DVD compatibles avec le contrôle HDMI).
4 Désactivez l'alimentation principale du téléviseur, puis mettez hors tension l'unité et les appareils de lecture.
5 Mettez sous tension l'unité et les appareils de lecture, puis allumez le téléviseur.
6 Changez la source d'entrée du téléviseur afin d'afficher l'image à partir de l'unité.
7 Vérifiez les points suivants :

Au niveau de l'unité : l'entrée à laquelle l'appareil de lecture est raccordé est sélectionnée. Si ce n'est pas le cas, sélectionnez la source d'entrée manuellement.

Au niveau du téléviseur : la vidéo de l'appareil de lecture s'affiche.

8 Vérifiez que l'unité est correctement synchronisée avec le téléviseur en mettant ce dernier hors tension ou en réglant le volume du téléviseur à l'aide de sa télécommande.

!

• Si le contrôle HDMI ne fonctionne pas correctement, essayez de débrancher le téléviseur, puis de le rebrancher comme indiqué aux étapes 2 et 3. Cette opération pourrait résoudre le problème. Par ailleurs, le contrôle HDMI risque de ne pas fonctionner si le nombre d'appareils raccordés est supérieur à la limite. Dans ce cas, désactivez le contrôle HDMI sur les appareils non utilisés.
• Si l'unité n'est pas synchronisée avec les opérations d'alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur.
• Nous vous conseillons d'utiliser un téléviseur et des appareils de lecture du même fabricant afin que le contrôle HDMI fonctionne de façon optimale.

ARC vous permet l'entrée de signaux audio de téléviseur sur l'unité avec le câble HDMI qui transmet un signal vidéo vers le téléviseur.

Vérifiez ce qui suit après les réglages Contrôle HDMI.

1 Sélectionnez un programme télé avec la télécommande.
2 Assurez-vous que la source d'entrée de l'unité sera automatiquement basculée sur « AV 4 » et que les signaux audio du téléviseur seront lus sur l'unité.

Si vous ne pouvez pas entendre les signaux audio du téléviseur, vérifiez ce qui suit :

• « ARC » (p.84) dans le menu « Réglage » est réglé sur « Activé ».
• Le câble HDMI est raccordé à la prise HDMI compatible avec ARC (prise HDMI marquée « ARC ») sur le téléviseur.

Certaines prises HDMI sur le téléviseur ne sont pas compatibles avec ARC. Pour plus de détails, reportez-vous au mode d'emploi pour le téléviseur.

!

• Si le son est interrompu lors de l'utilisation de la fonction ARC, réglez l'option « ARC » (p.84) du menu « Réglage » sur « Désactivé » et utilisez un câble optique numérique pour transmettre des signaux audio TV sur l'unité (p.19).
• Lors de l'utilisation d'ARC, raccordez un téléviseur à l'aide d'un câble HDMI qui prend en charge ARC.

#

- L'option « AV 4 » est définie en usine en tant qu'entrée audio du téléviseur. Si vous avez raccordé un appareil externe aux prises AV 4, utilisez « Entrée audio TV » (p.83) dans le menu « Réglage » pour changer l'attribution d'entrée audio TV. Pour utiliser la fonction SCENE (p.43), vous devez également changer l'attribution d'entrée pour SCENE (TV).

Compatibilité du signal HDMI

Signaux audio

Type de signal audio	Format de signal audio	Supports compatibles (exemple)
PCM linéaire à 2 voies	2 voies, 32 à 192 kHz, 16/20/24 bits	CD, DVD-Video, DVD-Audio
PCM linéaire multivoies	8 voies, 32 à 192 kHz, 16/20/24 bits	DVD-Audio, BD (Blu-ray Disc), HD DVD
DSD	2 à 5.1 voies, 2,8224 MHz, 1 bit	SACD
Train binaire	Dolby Digital, DTS	DVD-Video
Train binaire (Audio haute définition)	Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS Express	BD (Blu-ray Disc), HD DVD

Signaux vidéo

L'unité est compatible avec les signaux vidéo ayant les résolutions suivantes :

• VGA
- 720p/60 Hz, 50 Hz
- 480i/60 Hz
- 1080i/60 Hz, 50 Hz
- 576i/50 Hz
• 1080p/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz
- 480p/60 Hz
• 4K/30 Hz, 25 Hz, 24 Hz
- 576p/50 Hz

• Lors de la lecture de DVD-Audio protégés contre la copie par le système CPPM, les signaux vidéo et audio peuvent ne pas être restitués selon le type du lecteur.
• L'unité n'est pas compatible avec des appareils HDMI ou DVI qui ne prennent pas en charge le système HDCP. Pour plus d'informations, reportez-vous au mode d'emploi de chaque appareil.
• Pour décoder les signaux audio à train binaire sur l'unité, réglez correctement l'appareil source de sorte qu'il transmette directement les signaux audio à train binaire (sans les décoder). Pour plus d'informations, reportez-vous au mode d'emploi de l'appareil de lecture.

Diagramme de référence (face arrière)

HDMI OUT ARC HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 NETWORK (NET) Antenna AM (RADIO) FM 75Ω COMPONENT VIDEO Pr Pr Pb Y COMPONENT VIDEO VIDEO L Coaxial AV 3 Coaxial AV 4 AV 5 AV 6 MONITOR OUT PV DC OUT 5V=0,5A SUBVOOFER PRE OUT SPEAKERS FRONT CENTER SURROUND /ZONE B SINGLE + - (modèle pour les États-Unis RX-V577)

- La zone autour des prises de sortie audio/vidéo est blanche sur le produit réel afin d'éviter les mauvais raccordements.

Marques commerciales

DOLBY®

TRUEHD

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic, Surround EX et le symbole du double D sont des marques commerciales de Dolby Laboratories.

dts-HD®

(Pour RX-V477)

Fabriqué sous licence et sous les numéros de brevets américains suivants : 5,956,674 ; 5,974,380 ; 6,226,616 ; 6,487,535 ; 7,212,872 ; 7,333,929 ; 7,392,195 ; 7,272,567 et sous d'autres brevets américains et internationaux, émis ou en attente. DTS-HD, le symbole associé et DTS-HD accompagnée de son symbole sont des marques déposées de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

dts-HD®

Master Audio

(Pour RX-V577)

Fabriqué sous licence et sous les numéros de brevets américains suivants : 5,956,674 ; 5,974,380 ; 6,226,616 ; 6,487,535 ; 7,212,872 ; 7,333,929 ; 7,392,195 ; 7,272,567 et sous d'autres brevets américains et internationaux, émis ou en attente. DTS-HD, le symbole associé et DTS-HD accompagnée de son symbole sont des marques déposées et DTS-HD Master Audio est une marque commerciale de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

Made for

AirPlay

« Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été spécialement conçu pour être raccordé respectivement à un iPod ou un iPhone et qu'il a été certifié par le développeur comme répondant aux normes de performances d'Apple.

Apple n'est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et à la réglementation en vigueur.

Veuillez noter que l'utilisation de cet accessoire avec les iPod ou iPhone peut affecter la performance sans fil.

iTunes, AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Fraunhofer

Institut

Ce récepteur prend en charge les connexions réseau.

HDMI ^TM

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et/ou dans d'autres pays.

x.v.Color™

« x.v.Color » est une marque commerciale de Sony Corporation.

dlna

CERTIFIED™

DLNA™ et DLNA CERTIFIED™ sont des marques de commerce ou des marques déposées de Digital Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.

Windows™

Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.

Internet Explorer, Windows Media Audio et Windows Media Player sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Android™

Android est une marque de Google Inc.

CERTIFIED

Le logo Wi-Fi CERTIFIED est une marque de certification de Wi-Fi Alliance.

La marque d'identification Wi-Fi Protected Setup est une marque de Wi-Fi Alliance.

Les logos HTC, HTC Connect et HTC Connect sont soit des marques de commerce déposées soit des marques de commerce de HTC Corporation.

SILENT ™ CINEMA

« SILENT CINEMA » est une marque commerciale de Yamaha.

Caractéristiques techniques

Prises d'entrée

- Audio analogique

Audio x 4 (AV 4–6, AUX [Mini Jack])

- Audio numérique (Fréquences prises en charge : 32 kHz à 96 kHz)

Optique x 1 (AV 1)

* Remarque : l'attribution est possible. [SURROUND BACK, BI-AMP (FRONT L/R), ZONE B]

- Sortie subwoofer x 2 (SUBWOOFER PRE OUT 1–2, mono)

- AV OUT x 1

- Casque x 1 (PHONES)

[RX-V477]

- Sortie enceinte x 5 (FRONT L/R, CENTER, SURROUND L/R)

- Sortie Subwoofer x 1 (SUBWOOFER PRE OUT)

- AV OUT x 1

- Casque x 1 (PHONES)

- Vidéo

Composite x 2 (MONITOR OUT, AV OUT)

Composante x 1 (MONITOR OUT)

- Sortie HDMI

HDMI OUT x 1

Autres prises

- YPAO MIC x 1

- DC OUT x 1

HDMI

- Fonctions HDMI : Deep Color, « x.v.Color », Auto Lip Sync, ARC (Audio Return Channel), 3D, 4K Ultra HD

- Format vidéo (Mode répétition)

- VGA

- 480i/60 Hz

- 576i/50 Hz

- 480p/60 Hz

- 576p/50 Hz

- 720p/60 Hz, 50 Hz

- 1080i/60 Hz, 50 Hz

- 1080p/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz

- 4K/30 Hz, 25 Hz, 24 Hz

- Format audio

- Dolby TrueHD

- Dolby Digital Plus

- Dolby Digital

- DTS-HD Master Audio

- DTS-HD High Resolution Audio

- DTS Express

- DTS

- DSD 2 voies à 6 voies

- PCM 2 voies à 8 voies (192 kHz/24 bits max.)

- Protection de contenu : compatible HDCP

- Fonction de liaison : compatible avec CEC

TUNER

- Syntoniseur analogique

[Modèles pour le Royaume-Uni et l'Europe]

FM/AM avec Radio Data System x 1 (TUNER)

[Autres modèles]

FM/AM x 1 (TUNER)

USB

- Compatible iPod, mémoire USB de stockage de masse

- Capacité d'alimentation électrique : 1,0 A

Réseau

- Fonction PC Client

- Compatible avec la version DLNA 1,5

- Compatible avec AirPlay

- Radio Internet

Réseau sans fil [RX-V577]

- Normes sans fil LAN

IEEE802.11b, IEEE802.11g

- Bande de fréquence radio

2,4 GHz

Méthode à bouton poussoir, méthode PIN

- Wireless Direct

Connexion directe avec appareils mobiles

- Type de programme

WEP, WPA-PSK (TKIP), WPA-PSK (AES), WPA2-PSK (AES), Mode Mixé

Formats de décodage compatibles

- Format de décodage

- Dolby TrueHD, Dolby Digital Plus

- Dolby Digital EX [RX-V577]

- Dolby Digital

- DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS Express

- DTS, DTS 96/24, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1

- Format de décodage postérieur [RX-V577]

- Dolby Pro Logic

- Dolby Pro Logic II Music, Dolby Pro Logic II Movie, Dolby Pro Logic II Game

- Dolby Pro Logic IIx Music, Dolby Pro Logic IIx Movie, Dolby Pro Logic IIx Game

- DTS Neo:6 Music, DTS Neo:6 Cinema [RX-V477]

- Dolby Pro Logic

- Dolby Pro Logic II Music, Dolby Pro Logic II Movie, Dolby Pro Logic II Game

- DTS Neo:6 Music, DTS Neo:6 Cinema

Section audio

- Alimentation de sortie nominale (deux voies)

[Modèles pour les États-Unis et le Canada] (20 Hz à 20 kHz, 0,09% THD, 8 Ω)

[Autres modèles] (20 Hz à 20 kHz, 0,09% THD, 6 Ω)

Avant G/D 80 W+80 W

[Modèles pour les États-Unis et le Canada] (1 kHz, 0,9 % THD, 8 Ω)

Avant G/D 95 W+95 W

Centre 95 W

- Alimentation de sortie nominale (une voie)

[Modèles pour les États-Unis et le Canada] (1 kHz, 0,9 % THD, 8 Ω)

[Autres modèles] (1 kHz, 0,9 % THD, 6 Ω)

Avant G/D....115 W/voie

Centre....115 W/voie

Surround G/D 115 W/voie

Surround arrière G/D [RX-V577].... 115 W/voie

- Puissance de sortie effective maximale (JEITA, 1 kHz, 10% THD, 6 Ω)

[Modèles pour la Chine, l'Asie, la Corée Taiwan et modèle standard]

Avant G/D 135 W/voie

Centre.... 135 W/voie

Surround G/D 135 W/voie

Surround arrière G/D [RX-V577]...... 135 W/voie

- Puissance dynamique (IHF)

[Modèles pour les États-Unis et le Canada]

RX-V477:

• Taux d'amortissement

Avant G/D, 20 Hz à 20 kHz, 8 Ω....120 ou plus

- Sensibilité et impédance d'entrée

- Signal d'entrée maximum

AV 4 etc. (1 kHz, 0,5 % THD, Effet activé) ......2,3 V

- Niveau de sortie/Impédance de sortie

AV OUT....200 mV/1,2 kΩ

SUBWOOFER....1 V/1,2 kΩ

- Sortie/Impédance nominale à la prise de casque

AV 4 etc. (1 kHz, 50 mV, 8 Ω)....100 mV/470 Ω

- Réponse en fréquence

AV 4 etc. vers Avant (10 Hz à 100 kHz)....+0/-3 dB

- Rapport signal/bruit (Réseau IHF-A)

AV 4 etc. (DIRECT) (Entrée 1 kΩ ouverte, Sortie enceinte)

110 dB ou plus

- Bruit résiduel (Réseau IHF-A)

Avant G/D (Sortie enceinte) 150 μV maxi

- Séparation entre les voies

AV 4 etc. (Entrée 1 kΩ ouverte, 1 kHz/10 kHz)

70 dB/50 dB ou plus

- Commande de volume

Plage....MUTE, -80 dB à +16,5 dB

Pas 0,5 dB

- Caractéristiques des graves et des aigus

Augmentation/Coupure basses ..... ±6 dB/0,5 dB Pas à 50 Hz

Recoupement de basses....350 Hz

Augmentation/Coupure aigus...... ±6 dB/0,5 dB Pas à 20 kHz

Recoupement d'aigus....3,5 kHz

- Caractéristiques de filtre

(fc=40/60/80/90/100/110/120/160/200 Hz)

• Type de signal vidéo
  [Modèles pour les États-Unis, le Canada, la Corée, Taiwan et le modèle standard]....NTSC [Autres modèles]....PAL
• Niveau du signal vidéo
  Composite ....1 Vp-p/75 Ω Composantes Y....1 Vp-p/75 Ω Pb/Pr....0,7 Vp-p/75 Ω
• Niveau d'entrée vidéo maximum .... 1,5 Vp-p ou plus
• Rapport signal/bruit vidéo .... 50 dB ou plus
• Réponse en fréquence sortie moniteur Composantes ....5 Hz à 60 MHz, -3 dB

Section FM

• Gamme de syntonisation
  [Modèles pour les États-Unis et le Canada] .....87,5 à 107,9 MHz [Modèle pour l'Asie, Taiwan et modèle standard] .....87,5/87,50 MHz à 108,0/108,00 MHz [Autres modèles].....87,50 MHz à 108,00 MHz
• Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100 % MOD.) Mono.... 3 μV (20,8 dBf)
• Rapport signal/bruit (IHF) Mono....71 dB Stéréo....70 dB
• Distorsion harmonique (IHF, 1 kHz) Mono....0,5% Stéréo....0,6%
• Entrée d'antenne .... 75 Ω asymétrique

Section AM

• Gamme de syntonisation

[Modèles pour les États-Unis et le Canada] .... 530 kHz à 1 710 kHz [Modèle pour l'Asie, Taiwan et modèle standard] .... 530/531 kHz à 1 710/1 611 kHz [Autres modèles].... 531 kHz à 1 611 kHz

Généralités

- Alimentation

[Modèles pour les États-Unis et le Canada] .....CA 120 V, 60 Hz

[Modèle pour Taiwan et modèle standard] .....CA 110 à 120/220 à 240 V, 50/60 Hz

[Modèle pour la Chine] ......CA 220 V, 50 Hz

[Modèle pour la Corée]......CA 220 V, 60 Hz

[Modèle pour l'Australie]......CA 240 V, 50 Hz

[Modèles pour le Royaume-Uni et l'Europe] .....CA 230 V, 50 Hz

[Modèle pour l'Asie]......CA 220 à 240 V, 50/60 Hz

- Consommation 260 W

- Consommation en veille

Contrôle HDMI et Attente Inchangé désactivés 0,1 W maxi

Contrôle HDMI et Attente Inchangé Auto (aucun signal) 0,3 W (minimum)

Contrôle HDMI et Attente Inchangé activés (aucun signal) .... 1,0 W (en général) [RX-V577]

Veille du réseau activée

Filaire....2,3 W (en général)

Wi-Fi 2,8 W (en général)

Sans fil Direct .... 3,1 W (en général)

Contrôle HDMI, Attente Inchangé (aucun signal) et Veille du réseau activés....3,3 W (en général) [RX-V477]

Veille du réseau activée .... 2,3 W (en général)

Contrôle HDMI, Attente Inchangé (aucun signal) et Veille du réseau activés....2,5 W (en général)

• Consommation d'alimentation maxi [Modèles pour l'Asie, Taiwan et standard]......600 W
• Dimensions (L x H x P)....435 x 161 x 315 mm
• Dimensions de référence (avec antenne sans fil jointe) [RX-V577]....435 x 221 x 327 mm * Pieds et embouts inclus

- Poids [RX-V577]....8,1 kg [RX-V477]....8,0 kg

*Les spécifications peuvent être modifiées sans avis préalable.

Index

Symboles

Icône enveloppe (✉) 97

Icône de verrouillage (🔒) 89

Valeurs numériques

2ch Stereo (programme sonore) 46

4K Ultra HD 113

5ch Stereo (programme sonore) 46

7ch Stereo (programme sonore) 46

A

Access denied (signalement d'erreur) 106

Access error (signalement d'erreur) 106

Action Game (programme sonore) 45

Adaptive DRC (DSP/Surround, menu Option) 73

Adresse IP (Information, menu Réglage) 91

Adresse IP (Réseau, menu Réglage) 91

Adresse MAC (Filtre adresse MAC, menu Réglage) 92

Adresse MAC (Information, menu Réglage) 91

Adventure (programme sonore) 45

Affect. amp puiss. (Enceinte, menu Réglage) 79

Affichage des informations (afficheur de la face avant) 8

Afficheur de la face avant (nom des pièces et fonctions) 8

Afficheur de la face avant, informations 71

Aléatoire (périphérique de stockage USB, menu Option) 59

Ampleur centrale (Paramètre DSP, menu Réglage) 85

Amplificateur (Sortie Audio, menu Réglage) 83

Analyse du point d'accès (Sans fil, menu Réglage) 33

Annulé (message d'erreur YPAO) 40

Annuler préréglage (radio FM/AM, menu Option) 51

ARC (Audio Return Channel) 112

ARC (HDMI, menu Réglage) 84

Attente inchangé (HDMI, menu Réglage) 83

Aucun MIC (message d'erreur YPAO) 40

Aucun signal (message d'erreur YPAO) 40

Audio Decoder (afficheur de la face avant) 71

Audio Return Channel (ARC) 112

AutoPowerStdby (ECO, menu Réglage) 88

Avant (Enceinte, menu Réglage) 79

B

B RATE (Info. signal, menu Option) 74

BASS (mode sonore) 48

BI-AMP (Affect. amp puiss., menu Réglage) 79

Câblé (Connexion réseau, menu Réglage) 91

Caisson de graves (Enceinte, menu Réglage) 79

Canal (Info. signal, menu Option) 74

Casque 46

Cellar Club (programme sonore) 46

Centre (Enceinte, menu Réglage) 79

Chamber (programme sonore) 46

CHAN (Info. signal, menu Option) 74

Changement d'affichage des informations (afficheur de la face avant) 71

Charge d'iPod 53

Check SP Wires (signalement d'erreur) 106

CINEMA DSP 45

CINEMA DSP 3D 45

Circulation routière (Radio Data System) 52

Clock Time (Radio Data System) 52

Code PIN (Sans fil, menu Réglage) 33

Compatibilité du signal HDMI 113

Configuration de scène 43

Configuration du bouton WPS 31

Connexion (Information, menu Réglage) 91

Connexion réseau (Réseau, menu Réglage) 91

Contrôle DMC (Réseau, menu Réglage) 92

Contrôle HDMI (HDMI, menu Réglage) 83

Coupure (Enceinte, menu Réglage) 80

D

DC OUT (Fonction, menu Réglage) 90

DC Overloaded (signalement d'erreur) 106

Débit (Info. signal, menu Option) 74

Décodage direct 47

Decoder Off

(informations de l'afficheur de la face avant) 71

Décodeur d'ambiance 47

DHCP (Adresse IP, menu Réglage) 91

Dimension (Paramètre DSP, menu Réglage) 85

DIRECT (mode sonore) 48

Dolby Pro Logic (décodeur d'ambiance) 47

Dolby Pro Logic II (décodeur d'ambiance) 47

Dolby Pro Logic Ilx (décodeur d'ambiance) 47

DSP Program (afficheur de la face avant) 71

DSP/Surround (menu Option) 73

DTS Neo:6 (décodeur d'ambiance) 47

Dynamique (Volume, menu Réglage) 86

E

Échant. (Info. signal, menu Option) 74

Échelle (Volume, menu Réglage) 86

Éclairage (Fonction, menu Réglage) 89

Écoute de radio FM 49

Écoute de radio Internet 64

Effet de champ sonore 45

Égaliseur (Enceinte, menu Réglage) 81

Emplacement des enceintes 12

Enceinte (menu Réglage) 79

Entrée vidéo (Info. signal, menu Option) 74

Erreur int. (Message d'erreur YPAO) 40

Erreur niveau (message d'avertissement YPAO) 41

Exéc. mise à jour (Mise à jour réseau, menu Réglage) 93

Filtre (Filtre adresse MAC, menu Réglage) 92

Filtre adresse MAC (Réseau, menu Réglage) 92

Flux des signaux vidéo 110

Fonction (menu Réglage) 89

FORMAT (Info. signal, menu Option) 74

Format (Info. signal, menu Option) 74

Format de fichier audio (dispositif de stockage USB) 110

Format de fichier audio (PC/NAS) 110

Fréquence (radio FM/AM) 49

G

GEQ (Égaliseur, menu Réglage) 81

Gestion d'alimentation 88

Haute définition, audio 113

HDMI (menu Réglage) 83

HDMI OUT (TV) (Sortie Audio, menu Réglage) 83

Hors Phase (message d'avertissement YPAO) 41

Hors portée (message d'avertissement YPAO) 41

HTC Connect 110

I

ID système (Mise à jour réseau, menu Réglage) 93

Image centrale (Paramètre DSP, menu Réglage) 85

Impédance d'enceinte 12

In.Trim (Réglage volume, menu Option) 74

Indicateur (nom de pièces et fonctions) 8

Indication d'erreur (afficheur de la face avant) 106

Info. signal (menu Option) 74

Information (Réseau, menu Réglage) 91

Informations de signal 74

INIT (menu ADVANCED SETUP) 95

Input (afficheur de la face avant) 71

Interlock (menu Option) 75

Internal Error (signalement d'erreur) 106

L

Langue (menu Réglage) 93

Lecture de musique dans plusieurs pièces 69

Lecture directe 48

Lecture du contenu d'iPod 53

Lecture du contenu d'iPod (AirPlay) 67

Lecture du contenu d'iTunes (AirPlay) 67

Lecture du contenu de dispositif de stockage USB 57

Lecture du contenu de NAS 61

Lecture du contenu PC 61

Luminosité de l'afficheur de la face avant 89

M

Masque sous réseau (Adresse IP, menu Réglage) 91

Masque sous réseau (Information, menu Réglage) 91

Menu ADVANCED SETUP 94

Menu Option 72

Menu Réglage 76

Message d'avertissement YPAO 41

Message d'erreur YPAO 40

Microphone YPAO 38

Microprogramme, mise à jour 96

Minuterie 10

Mise à jour du microprogramme (réseau) 96

Mise à jour du microprogramme (USB) 96

Mise à jour réseau (Réseau, menu Réglage) 93

Mise en sourdine 42

Mode alim. (DC OUT, menu Réglage) 90

Mode CINEMA DSP 3D

(Paramètre DSP, menu Réglage) 85

Mode ECO (ECO, menu Réglage) 88

Mono Movie (programme sonore) 45

MOVIE (catégorie de programme sonore) 45

MUSIC (catégorie de programme sonore) 46

Music Video (programme sonore) 46

N

No content (signalement d'erreur) 106

No device (signalement d'erreur) 106

Nom du réseau (Réseau, menu Réglage) 92

Not available (signalement d'erreur) 106

Not connected (signalement d'erreur) 106

Opération de lecture de base 42

Optimisation automatique des réglages d'enceintes 38

P

Panneau arrière (nom des pièces et fonctions) 9

Panneau avant (nom des pièces et fonctions) 7

Panorama (Paramètre DSP, menu Réglage) 85

Paramètre DSP (Son, menu Réglage) 85

Partager param Wi-Fi (iOS) (Sans fil, menu Réglage) 30

Pas enc. Av. (message d'erreur YPAO) 40

Pas enc. Surr. (message d'erreur YPAO) 40

Passerelle déf. (Information, menu Réglage) 91

Passerelle par défaut (Adresse IP, menu Réglage) 91

PEQ (Égaliseur, menu Réglage) 81

Phase SWFR (Enceinte, menu Réglage) 80

Please wait (signalement d'erreur) 106

Préréglage auto (radio FM, menu Option) 50

Préréglage de station automatique (radio FM) 50

Présélection de station manuelle (radio FM/AM) 50

Prog. Circul. Routière (radio FM, menu Option) 52

Program Service (Radio Data System) 52

Program Type (Radio Data System) 52

Programme sonore 45

Protect. mém. (Fonction, menu Réglage) 89

R

Radio Text (Radio Data System) 52

Réception monophonique (radio FM) 49

Réception stéréo (radio FM) 49

Réglage (Lipsync, menu Réglage) 86

Réglage d'ID de télécommande 95

Réglage de fréquence de coupure (caisson de graves) 38

Réglage de l'impédance d'enceinte 15, 94

Réglage de pas de fréquence 49, 95

Réglage du partage de support 60

Réglage du type du signal vidéo 95

Réglage entrée (Réglage volume, menu Option) 74

Réglage manuel (Sans fil, menu Réglage) 34

Réglage subwoofer

(Réglage volume, menu Option) 74

Réglage volume (menu Option) 74

Réglage ZoneB (Réglage volume, menu Option) 70

RemID Mismatch (signalement d'erreur) 106

REMOTE ID (menu ADVANCED SETUP) 95

Renommer (nom d'entrée) 89

Renommer (nom de réseau) 92

Renommer entrée (Fonction, menu Réglage) 89

Répéter (iPod, menu Option) 56

Répéter (PC/NAS, menu Option) 63

Répéter

(périphérique de stockage USB, menu Option) 59

Réseau (menu Réglage) 91

Réseau, informations 91

Restauration du réglage par défaut 95

Roleplaying Game (programme sonore) 45

S

SAMPL (Info. signal, menu Option) 74

Sans fil

(Connexion réseau, menu Réglage) 30, 91

SBR → SBL (message d'erreur YPAO) 40

SCÈNE (HDMI, menu Réglage) 84

SCENE, fonction 43

Sci-Fi (programme sonore) 45

Sécurité (Information, menu Réglage) 91

Sélection (Lipsync, menu Réglage) 86

Sélection de la tension 26

Sélection de langue de menu 27

Sélection de station préréglée (radio FM/AM) 51

Sélection du mode sonore 44

Sélection EQ (Égaliseur, menu Réglage) 81

Serveur DNS (Adresse IP, menu Réglage) 91

Serveur DNS (Information, menu Réglage) 91

Signal test (Enceinte, menu Réglage) 82

SILENT CINEMA 46

Son (menu Réglage) 85

Sortie Audio (HDMI, menu Réglage) 83

Sortie vidéo (Info. signal, menu Option) 74

Sortie vidéo (menu Option) 75

SP IMP. (menu ADVANCED SETUP) 94

Spectacle (programme sonore) 45

Sports (programme sonore) 45

SSID 108

SSID (Information, menu Réglage) 91

Standard (programme sonore) 45

Station présélectionnée (radio FM/AM) 50

Statut (Information, menu Réglage) 91

STRAIGHT (mode sonore) 47

SUR.DECODE (mode sonore) 47

Surr. arr. (Enceinte, menu Réglage) 80

Surround (Enceinte, menu Réglage) 80

SW.Trim (Réglage volume, menu Option) 74

Sync. Lèvres (menu Option) 74

Synch. en veille (HDMI, menu Réglage) 83

Synchro (Son, menu Réglage) 86

Synchro lèvres 108

Syntonisation de radio FM/AM 49

Syntonisation du Radio Data System 52

Système à 2.1voies 14

Système à 3.1voies 14

Système à 4.1voies 14

Système à 5.1 voies (Virtual CINEMA FRONT) 13

Système à 5.1voies 13, 16

Système à 6.1voies 13

Système à 7.1voies 13, 16

T

Télécommande (nom des pièces et fonctions) 10

The Bottom Line (programme sonore) 46

The Roxy Theatre (programme sonore) 46

Unable to play (signalement d'erreur) 106

UPDATE (menu ADVANCED SETUP) 96

USB Overloaded (signalement d'erreur) 106

V

V IN (Info. signal, menu Option) 74

V OUT (Info. signal, menu Option) 74

Veille Automatique (ECO, menu Réglage) 88

Veille du réseau (Réseau, menu Réglage) 92

Vérif. Surr. (Message d'erreur YPAO) 40

Vérification de la version du microprogramme 96

Verrouillage volume (menu Option) 75

Vers. Microprog.

(Mise à jour réseau, menu Réglage) 93

VERSION (menu ADVANCED SETUP) 96

Version error (signalement d'erreur) 106

Vidéo/audio, combinaison de prises d'entrée 22

Virtual CINEMA DSP 46

Virtual CINEMA FRONT 46

Virtual CINEMA FRONT (Enceinte, menu Réglage) 81

Virtual Presence Speaker (VPS) 6

Volume (Son, menu Réglage) 86

Volume initial (Volume, menu Réglage) 86

Volume maximum (Volume, menu Réglage) 86

Volume ZoneB (Volume, menu Réglage) 87

VPS (Virtual Presence Speaker) 6

vTuner ID (Information, menu Réglage) 91

W

Wi-Fi 108

Wireless Direct

(Connexion réseau, menu Réglage) 36, 91

WPS 108

Y

Yamaha Parametric room Acoustic Optimizer

(YPAO) 38

YPAO

(Yamaha Parametric room Acoustic Optimizer) 38

Z

ZB.Trim (Réglage volume, menu Option) 70

Zone B 69

Zone B (Affect. amp puiss., menu Réglage) 79

Zone B, fonctionnement 70

Zone B, préparation 69

Zone B, réglage du volume 70

YAMAHA
