PAC L16A - Climatiseur portable DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur portable
Marque	DELONGHI
Modèle	PAC L16A
Dimensions (L × H × P)	505 × 825 × 440 mm
Poids	34 kg
Alimentation électrique	230 V ~ 50 Hz
Réfrigérant	R410a
Fonctions	Climatisation, déshumidification, ventilation, chauffage (selon modèle)
Vitesses de ventilation	Haute, Moyenne, Basse, Auto
Télécommande	Oui (incluse)
Minuterie	Oui (programmable jusqu'à 24 h par pas de 30 min puis 1 h)
Filtres	Antibactériens, nettoyage hebdomadaire recommandé
Roulettes	Oui (avec cale-roulettes)
Système d'autodiagnostic	Oui (codes L, PF, Ft)
Température de fonctionnement (climatisation)	21 à 35 °C
Température de fonctionnement (chauffage)	Max. 25 °C
Type d'installation	Portable (sans installation fixe) ou semi-permanente
Accessoires inclus	Tuyau d'évacuation, embout fenêtre, ventouses, piles, cale-roulettes, traverse réglable (selon modèle)
Sécurité	Mise à la terre obligatoire, arrêt automatique sur bac plein (code Ft)
Cordon d'alimentation	Remplacement exclusivement par un technicien agréé

FOIRE AUX QUESTIONS - PAC L16A DELONGHI

Comment installer le climatiseur sans percer de trou dans le mur ?

Fixez le tuyau d'évacuation d'air dans le logement prévu à l'arrière de l'appareil, puis appliquez l'embout pour fenêtre à l'extrémité du tuyau. Placez l'appareil près d'une fenêtre ou d'une porte-fenêtre et positionnez l'embout de manière à évacuer l'air chaud vers l'extérieur. Utilisez les ventouses fournies pour maintenir les vitres légèrement entrouvertes si nécessaire.

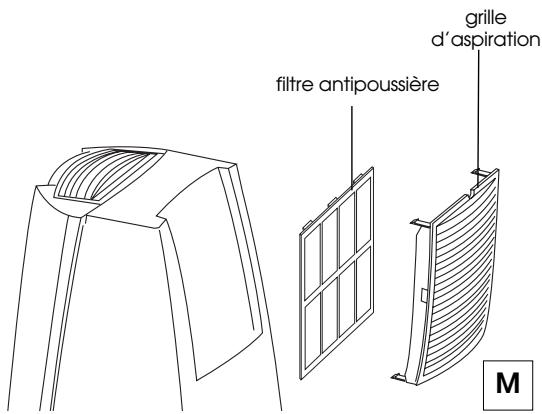

Comment nettoyer les filtres à air ?

Retirez la grille d'aspiration en la tournant vers l'extérieur, puis décrochez le filtre antipoussière de la grille. Aspirez la poussière ou lavez-le à l'eau tiède (inférieure à 40 °C). Laissez-le sécher complètement avant de le remettre en place. Il est recommandé de nettoyer le filtre chaque semaine de fonctionnement.

Que signifie le code "Ft" affiché à l'écran ?

Le code Ft signifie "Full Tank" (bac plein). Cela indique que le bac de récupération d'eau est plein. Vous devez vider le bac en retirant les bouchons des tuyaux d'évacuation situés à l'arrière de l'appareil (après avoir ouvert le volet). Une fois vidé, rebouchez les tuyaux et replacez-les.

Puis-je utiliser une rallonge électrique avec ce climatiseur ?

Non, il est déconseillé d'utiliser une rallonge. Le manuel précise qu'il faut éviter d'utiliser des rallonges pour le cordon d'alimentation. Si le cordon est trop court, faites appel à un électricien qualifié pour modifier l'installation électrique.

Comment programmer la minuterie pour que l'appareil s'allume automatiquement ?

Branchez l'appareil, allumez-le et sélectionnez la fonction désirée, puis remettez-le en veille. Appuyez sur la touche minuterie (H), réglez le nombre d'heures souhaité avec les touches + et - (pas de 30 min jusqu'à 10 h, puis pas d'1 h jusqu'à 24 h). Confirmez en appuyant à nouveau sur la touche minuterie. Le compte à rebours s'affiche.

Quelle est la température idéale à programmer en été ?

Le manuel recommande une température comprise entre 24 °C et 27 °C en été. Il est déconseillé de régler une température nettement inférieure à la température extérieure pour éviter une consommation excessive et des chocs thermiques.

Comment vidanger l'eau en fin de saison ?

Ouvrez le volet (8) au dos de l'appareil, extrayez les deux tuyaux d'évacuation, retirez les bouchons et laissez couler toute l'eau résiduelle. Une fois vide, rebouchez les tuyaux et remettez-les en place. Nettoyez également les filtres et faites-les sécher avant de les remonter.

Comment utiliser la télécommande ?

Dirigez la télécommande vers le récepteur du climatiseur (distance max. 7 mètres sans obstacle). Appuyez sur ON/OFF pour démarrer, puis sur MODE pour choisir la fonction (COOL, HEAT, etc.). Utilisez les touches + et - pour régler la température et FAN pour la vitesse de ventilation. Remplacez les piles (2× R03 "AAA") lorsque nécessaire.

Quelles sont les précautions de sécurité essentielles ?

L'appareil doit être relié à une mise à la terre efficace. Ne tirez pas sur le cordon, n'installez pas l'appareil près de sources de chaleur ou de gaz inflammables. Débranchez toujours avant nettoyage. Les réparations doivent être effectuées par un Centre de Service Agréé.

Que faire si l'écran affiche "PF" ?

Le code PF signifie "Probe Failure" (sonde détériorée). Cela indique un problème avec le capteur de température. Contactez un Centre de Service Après-vente agréé pour faire réparer l'appareil.

MODE D'EMPLOI PAC L16A DELONGHI

Chère Cliente, Cher Client.

Nous vous remercions d'avoir choisi un produit De Longhi, le plus important fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino. Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino crée. Nous vous prions de bien vouloir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soigneusement. Ses conseils vous permettront d'obtenir les meilleurs résultats de cette Pinguino en toute sécurité.

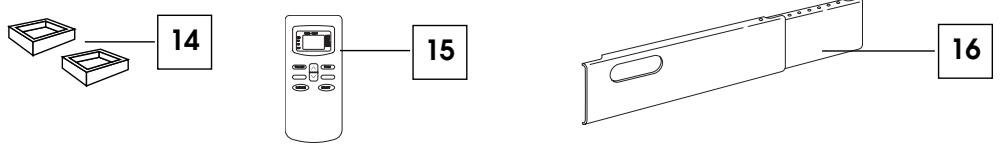

ACCESSOIRES

Avertissements

• Cet appareil a été conçu pour la climatisation des locaux domestiques et ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou d'altérer d'une quelconque façon les caractéristiques de l'appareil.
• L'appareil doit être installé selon les normes en vigueur dans le pays de destination.
• Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Après-vente agréés par le fabricant.

Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.

• Si le cordon d'alimentation est abîmé, il devra être remplacé exclusivement par un personnel spécifique agréé par le Fabricant.
• Cet appareil doit être utilisé exclusivement par des enfants ; ne laissez pas les enfants jouer avec.
• Ne laissez pas les enfants ni les personnes incapables utiliser cet appareil sans surveillance.
• Ne laissez pas les enfants jouer avec l'appareil.
• Cet appareil doit être relié à une mise à la terre efficace.

Faites contrôler l'installation électrique par un électricien qualifié.

• Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur.
• Ne posez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres antibactériens au moins une fois par semaine.
• Évitez d'utiliser des appareils de chauffage tout près du climatiseur. L'appareil doit être transporté à la verticale ou couché sur le côté.
• Utilisez l'appareil en suivant exclusivement cette notice.

Ces instructions ne couvrent toutefois pas toutes les conditions et situations pouvant se présenter. Il est toujours nécessaire d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers.

• Au moment de démolir le climatiseur, apportez-le dans un centre de collecte spécialisé.
• Les matériaux utilisés pour l'emballage sont recyclables.

Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour ce type de déchets.

• Ne couvrez pas l'appareil avec des sacs en plastique avant de le ranger. Le R410a est un gaz frigorigène qui respecte les normes CE sur l'écologie.

Il est recommandé de ne pas percer le circuit frigorifique de l'appareil. - Respectez une distance minimale de 50 cm entre l'appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.)

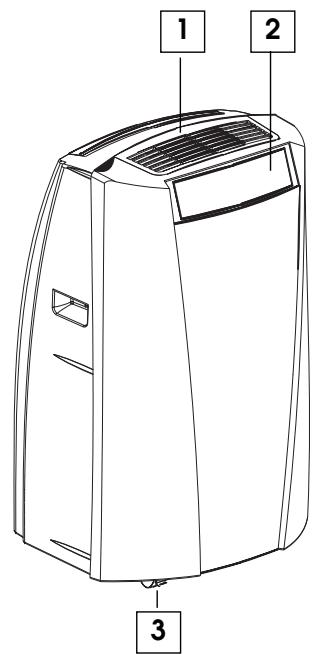

DESCRIPTION

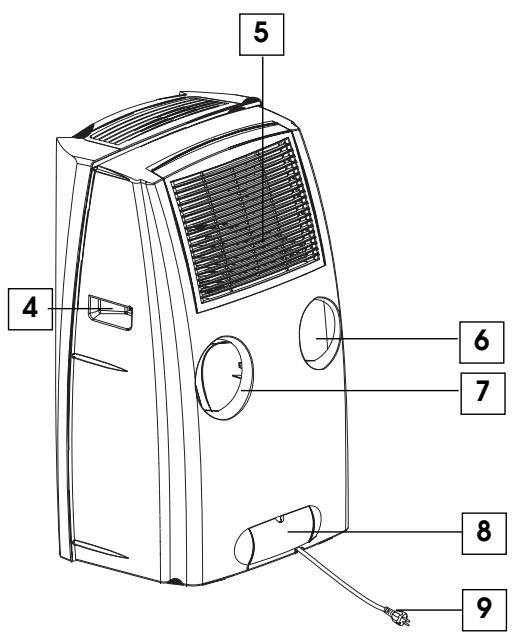

1 grille de sortie de l'air 2 tableau de commande 3 roulettes 4 poignées 5 grille aspiration air évaporateur 6 logement du tuyau d'évacuation de l'air 7 grille aspiration air condenseur 8 volet tuyaux d'évacuation 9 cordon d'alimentation

10 bouchon de la bride 11 tuyau d'évacuation de l'air 12 embout pour fenêtre 13 ventouses 14 cale-roulettes 15 télécommande (seulement sur certains modèles) 16 traverse réglable pour fenêtre (seulement sur certains modèles)

Les climatiseurs Pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24 °C et 27 °C et avec une humidité relative d'environ 50 %.

Le climatiseur est un appareil qui prélève l'humidité et la chaleur de la pièce dans laquelle il est placé.

Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être déplacés non seulement d'une pièce à l'autre dans la maison mais aussi d'un édifice à l'autre.

L'air chaud de votre pièce passe, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant; ensuite, une fois chaude et humide, elle est évacuée vers l'extérieur.

Dans les modèles avec unité extérieure, le circuit refroidit en exploitant l'air extérieur.

Tous les climatiseurs Pinguino peuvent être également utilisés en simple ventilation.

Préparation à l'emploi

BRANCHEMENT ÉLECTRIQUE

Avant de brancher la fiche sur la prise de courant, vérifiez si :

• la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l'appareil ;
• la prise et la ligne d'alimentation électrique peuvent supporter la charge requise ;
• la prise est appropriée à la fiche de l'appareil, autrement faites-la remplacer ;
• la prise est reliée à une mise à la terre efficace.

Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.

Le cordon d'alimentation doit être remplacé exclusivement par un technicien spécialisé.

Vous trouverez ci-après toutes les indications nécessaires pour préparer au mieux le fonctionnement de votre climatiseur.

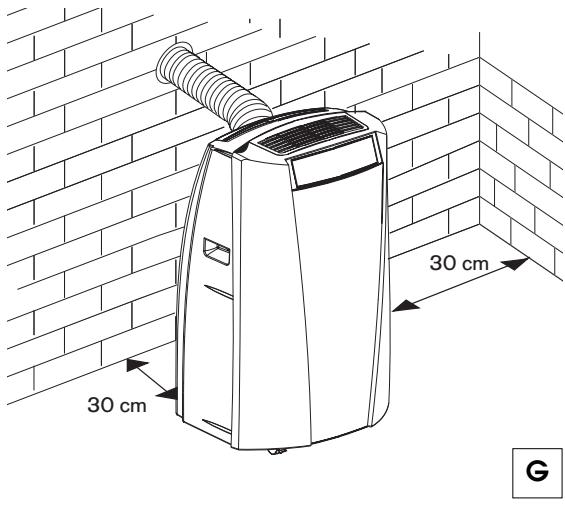

L'appareil doit toujours être installé en veillant à ce qu'il n'y ait aucun obstacle sur l'entrée et la sortie de l'air.

CLIMATISATION SANS INSTALLATION

Quelques simples opérations, et Pinguino vous garantira le bien-être :

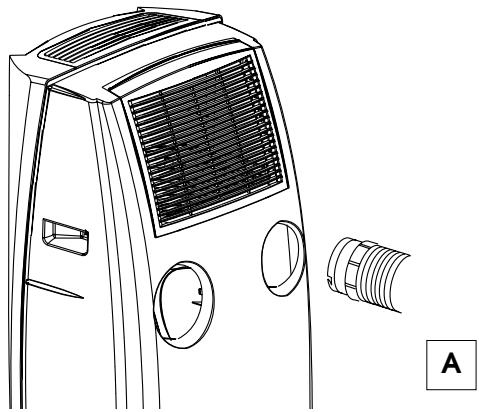

Fixez le tuyau d'évacuation de l'air dans le logement 6 prévu à l'arrière de l'appareil. Introduisez-le comme l'indique la figure A.

• Appliquez l'embout pour fenêtre 12 à l'extrémité du tuyau 11.
• Approchez le climatiseur d'une fenêtre ou d'une porte-fenêtre. Veillez à ne pas obturer le tuyau d'évacuation de l'air.

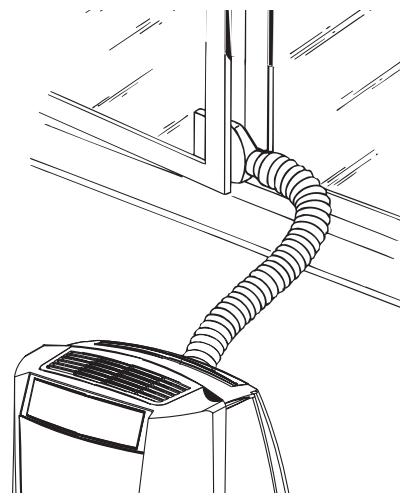

• Entrebâillez la fenêtre ou la porte-fenêtre et positionnez l'embout 12 (voir figure B).

Limitez au minimum la longueur et les coudes des tuyaux d'air et évitez les étranglements.

B

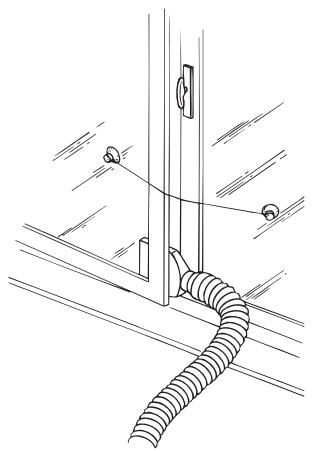

• Si vous avez une fenêtre à double battant, utilisez les ventouses 13 fournies avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. C).

Préparation à l'emploi

Utilisation de la traverse réglable (seulement sur certains modèles)

• Certains modèles sont dotés d'une traverse réglable très utile si vous avez des stores déroulables.

Pour appliquer la traverse, procédez de la façon suivante :

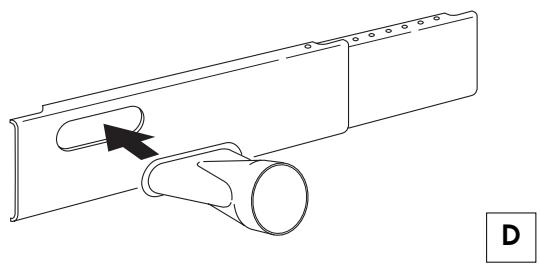

• introduisez l'embout pour fenêtre dans l'orifice prévu dans la traverse (Fig. D),

• positionnez la traverse sur le rebord,

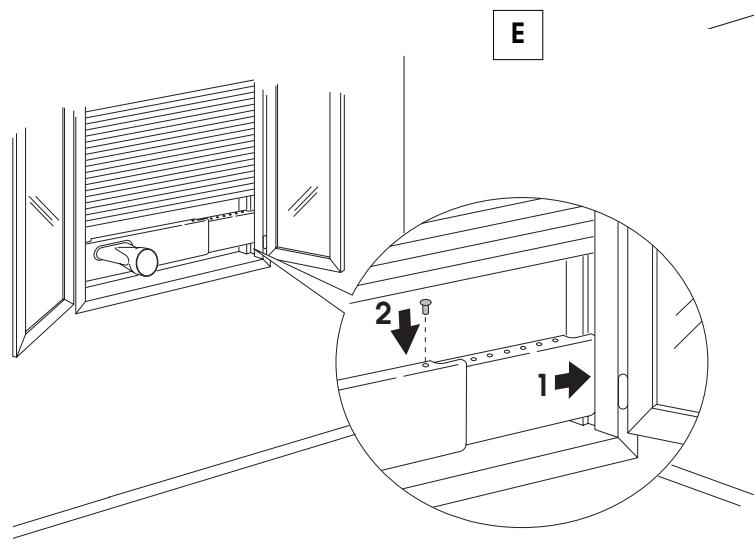

• étendez la traverse sur la longueur de la fenêtre, jusqu'à l'insérer dans les glissières de la persienne.

Si vous le désirez, bloquez la traverse avec l'axe de fixation dont elle est dotée (fig. E) et abaissez la persienne dessus.

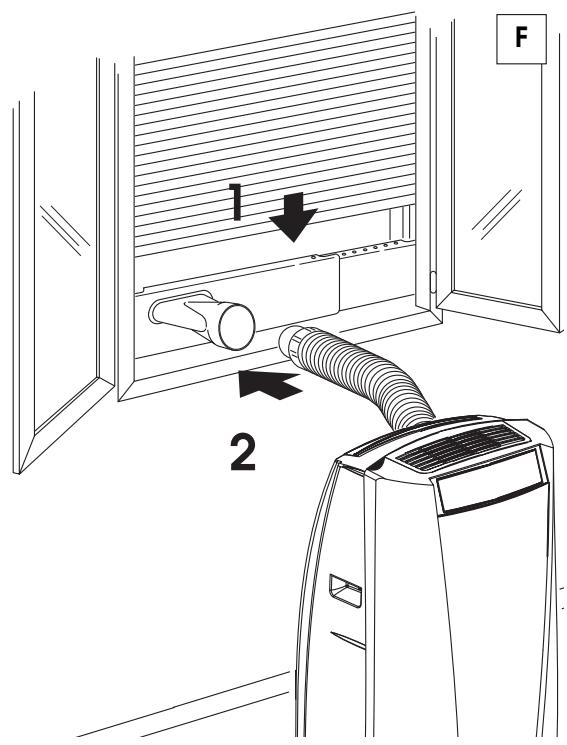

appliquez le tuyau d'évacuation d'air 11 sur l'embout pour fenêtre 12 et introduisez l'autre extrémité du tuyau dans le dos du climatiseur (figure F)

Préparation à l'emploi

Si vous le désirez, Pinguino peut être aussi installé de manière semi-permanente (Fig. G).

Dans ce cas, vous devrez :

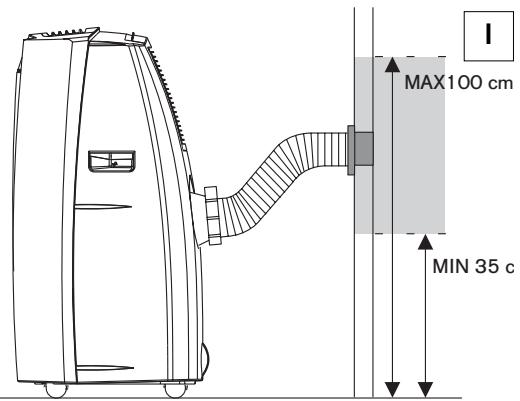

• percer un trou dans un mur communiquant avec l'extérieur ou à travers la vitre d'une fenêtre. Respectez les dimensions du trou et les intervalles de hauteur indiqués figures H et I.

dans la vitre de la fenêtre

Dans le socle en bois de la porte-fenêtre

Dans le mur : nous conseillons d'isoler la section du mur avec un matériau isolant approprié.

H

Limitez au minimum la longueur et les coudes des tuyaux d'air et évitez les étranglements.

• Appliquez sur le trou la bride 10 fournie avec l'appareil. Fixez le tuyau 11 dans le logement prévu au dos de l'appareil (fig. A page 38).
• Appliquez l'extrémité du tuyau à la bride comme illustré fig. F.

Quand le tuyau 11 n'est pas raccordé, il est conseillé de boucher le trou avec le bouchon de la bride 10.

REMARQUE

Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte légèrement entrouverte (1 cm peut suffire) afin de garantir un renouvellement suffisant de l'air dans la pièce.

Tableau de commande

LE TABLEAU DE COMMANDE

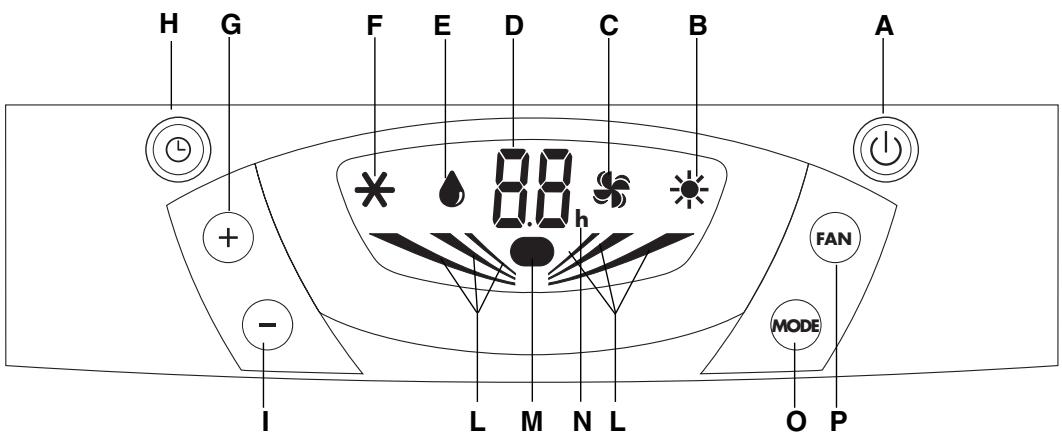

DESCRIPTION DU TABLEAU DE COMMANDE

A Touche ON/STAND-BY (marche-veille) B Témoin fonction chauffage (seulement sur certains modèles) C Témoin fonction ventilation D Display Il affiche les valeurs de température programmes et le temps de fonctionnement programme E Témoin fonction déshumidification F Témoin fonction climatisation G Touche augmentation température/ temps de fonctionnement programme H Témoin minuterie

I Touche diminution température/ temps de fonctionnement programme L Témoins vitesse de ventilation M Récepteur télécommande N Indicateur heures minuterie O Touche sélection fonctions MODE

Climatisation, déshumidification, ventilation, chauffage (seulement sur certains modèles)

P Touche FAN : sélection vitesse de ventilation

Fonctionnement

MISE EN MARCHE DE L'APPAREIL

Branchez l'appareil.

Deux lignes sur l'afficheur indiquent que l'appareil est en veille (stand-by).

Appuyez sur la touche ON/STAND-BY (A) (au démarrage, le climatiseur part de la dernière fonction programmée avant l'arrêt). Appuyez sur la touche MODE (O) jusqu'à ce que s'allume le voyant correspondant à la fonction désirée, soit :

Témoin (F) : fonction climatisation

Témoin (E) : fonction déshumidification

Témoin (C) : fonction ventilation

Témoin (B) : fonction chauffage (seulement sur certains modèles)

Idéale pour les périodes de tout fouer qui imposent une action de rafraîchissement et déshumidification.

Pour programmer correctement cette fonction, appuyez sur la touche "MODE" jusqu'à ce que le témoin s'allume, appuyez sur les touches + (G) ou - (I) jusqu'à ce que l'écran affiche la température que vous désirez atteindre.

Sélectionnez ensuite la vitesse de ventilation en appuyant sur la touche FAN (P) jusqu'à ce que s'allume le témoin de la vitesse de ventilation désirée, soit :

(HIGH) si vous désirez obtenir la puissance maximale du climatiseur en atteignant le plus rapidement possible la température désirée

(MED) si vous désirez réduire le bruit tout en maintenant un bon niveau de confort.

(LOW) si vous désirez le plus grand silence.

Si vous préférez que la machine choisisse automatiquement la meilleure vitesse de ventilation, en fonction de la température que vous avez programmée sur l'écran numérique (le graphique de l'écran est en mouvement).

L'été, les températures les plus adaptées varient de 24 à 27°C. Les températures nettement inférieures à la température extérieure sont déconseillées.

FONCTION DÉSHUMIDIFICATION

Elle est idéale pour réduire l'humidité ambiante en évitant les baisses et les hausses de température (saisons intermédiaires, endroits humides, périodes de pluie, etc.)

En fonction déshumidification, l'appareil choisit automatiquement la vitesse de ventilation.

FONCTION VENTILATION

Choisissez la vitesse de ventilation en appuyant sur la touche "FAN" (P). L'écran affichera la vitesse de ventilation sélectionnée (HIGH, MED, LOW). Cette modalité ne permet pas de sélectionner la fonction AUTO.

FONCTION CHAUFFAGE (SEULEMENT SUR CERTAINS MODÈLES)

Pour programmer correctement cette fonction, appuyez sur les touches + (G) ou - (I) jusqu'à ce que l'écran affiche la température que vous désirez atteindre.

En chauffage, la vitesse du ventilateur est automatiquement choisie par l'appareil.

PROGRAMMATION DE LA MINUTERIE

La minuterie permet de régler la présélection de la mise en marche et de l'arrêt de l'appareil. Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.

Présélection de la mise en marche

• Branchez et allumez l'appareil en appuyant sur la touche ON/STAND-BY (A) ; sélectionnez la fonction désirée et les autres programmes de fonctionnement (température, vitesse de ventilation, etc.).
• Appuyez de nouveau sur la touche ON/STAND-BY (A) : l'appareil se mettra en veille.
• Appuyez sur la touche minuterie (H) : le dernier réglage effectué ou la valeur prédéfinie 6.0 h clignotera à l'écran.
• Agissez sur les touches + (G) ou - (I) pour programmer le nombre d'heures au bout duquel l'appareil doit démarrer.
• Pour les 10 premières heures, vous pouvez programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure. Si vous appuyez sur les touches "+" (G) ou "-" (I) pendant plus de 2 secondes, vous activerez automatiquement le défilement rapide jusqu'à un maximum de 24 heures. Pour confirmer le réglage effectué, appuyez à nouveau sur la touche minuterie dans les quelques secondes.
• Si vous ne confirmez pas dans les quelques secondes, l'écran se remettra en veille. La minuterie étant branchée, l'écran affiche le temps manquant avant l'allumage programmé. Pour supprimer la programmation de la minuterie, appuyez sur la touche minuterie (H).

Présélection de l'arrêt

• Vous pouvez programmer la présélection de l'arrêt "climatisation/déshumidification/ventilation/chauffage (seulement sur certains modèles)" depuis n'importe quelle modalité de fonctionnement.
• Appuyez sur la touche minuterie (H) : le dernier réglage effectué ou la valeur prédéfinie 6.0 h clignotera à l'écran.
• Agissez sur les touches + (G) ou - (I) pour programmer le nombre d'heures au bout duquel l'appareil doit s'arrêter.

Pour les 10 premières heures, vous pouvez programmer par tranches d'une demi-heure.

Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure.

Si vous appuyez sur les touches "+" (G) ou "-" (I) pendant plus de 2 secondes, vous activerez automatiquement le défilement rapide jusqu'à un maximum de 24 heures.

Pour confirmer le réglage effectué, appuyez à nouveau sur la touche minuterie dans les quelques secondes. À l'heure établie, le climatiseur s'arrête et se remettra en veille.

Pour supprimer la programmation de la minuterie, appuyez sur la touche minuterie (H).

Autodiagnostic

AUTODIAGNOSTIC

L'appareil est doté d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement.

SI L'ÉCRAN AFFICHE...	...QUE FAIRE ?
L'LOW TEMPERATURE (HORS-GEL)	Quand la machine travaille en fonction climatisation ou déshumidification, ce dispositifé évite la formation de glace. Le processus de dégivrage étant terminé, l'appareil repartira automatiquement.
PF PROBE FAILURE (SONDE DÉTÉRIORÉE)	Si cette alarme apparait, contactez un centre de Service.
Ft FULL TANK (BAC PLEIN)	Videz le bac de sécurité au moyen des tuyaux d'évacuation (voir page 49 "opération de fin de saison")

FONCTIONNEMENT DE LA TÉLÉCOMMANDE (seulement sur certains modèles)

UTILISATION CORRECTE DE LA TÉLÉCOMMANDE

• Dirigez la télécommande vers le récepteur M) du climatiseur.
• Distance maximale : environ 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
• Maniez la télécommande très doucement, évitez de la faire tomber, de l'exposer aux rayons directs du soleil et de la placer à proximité de sources de chaleur.

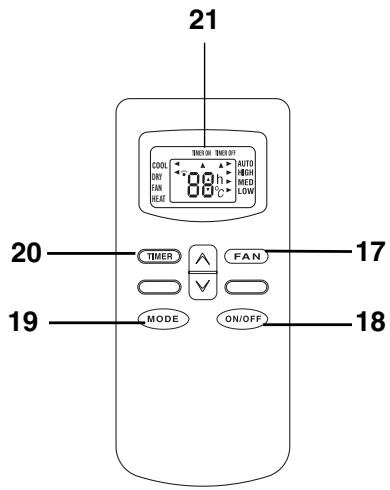

DESCRIPTION DE LA TÉLÉCOMMANDE

Introduction ou remplacement des piles

• Retirez le couvercle au dos de la télécommande ;
• Retirez les éventuelles piles usées ;
• Introduisez deux piles R03 "AAA" de 1,5 V en les mettant dans la bonne position (voir les instructions à l'intérieur du compartiment à piles). Refermez le couvercle.

Si vous remplacez ou si vous jetez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

MISE EN MARCHE DE L'APPAREIL

Branchez l'appareil.

Appuyez sur la touche ON/OFF (18) de la télécommande (à la mise en marche, le climatiseur part de la dernière fonction programmée avant l'arrêt).

Appuyez sur la touche MODE (19) pour sélectionner la fonction désirée :

CLIMATISATION (COOL)

CHAUFFAGE (HEAT), seulement sur certains modèles

Sur l'écran, une flèche indique la fonction sélectionnée.

Fonctionnement avec télécommande

FONCTION CLIMATISATION (COOL)

Idéale pour les périodes de tout fouer qui exigent une action de rafraîchissement et de ventilation.

Dans la fonction climatisation, pour sélectionner la température désirable, agissez sur les touches

L'écran affichera la température programmée.

Pour modifier la vitesse de ventilation, agissez sur le bouton FAN (17) de la télécommande en choisissant :

AUTO : si vous préférez que la machine choisisse automatiquement la meilleure vitesse de ventilation,

en fonction de la température que vous avez programmée sur l'écran numérique.

HIGH : si vous désirez obtenir la puissance maximale du climatiseur en atteignant le plus rapidement possible la température désirée.

MED : si vous désirez réduire le bruit tout en maintenant un bon niveau de confort.

LOW : si vous désirez le maximum de silence.

Deux flèches à l'écran indiquent respectivement "COOL" et la vitesse de ventilation.

L'été, les températures les plus adaptées varient de 24 à 27 °C. Les températures nettement inférieures à la température extérieure sont toujours déconseillées.

FONCTION DÉSHUMIDIFICATION

Elle est idéale pour réduire l'humidité ambiante en évitant les baisses et les hausses de température (saisons intermédiaires, endroits humides, périodes de pluie, etc.).

En fonction de l'humidité, l'appareil ajuste automatiquement la vitesse de ventilation.

Deux flèches à l'écran de la télécommande indiquent respectivement "DRY" et "AUTO".

FONCTION SEULEMENT VENTILATION (FAN)

Dans le mode ventilation, vous pouvez programmer la vitesse du ventilateur en appuyant sur le bouton FAN (17).

La vitesse du ventilateur change de l'une à l'autre parmi celles disponibles (LOW/MED/HIGH).

Deux flèches à l'écran indiquent la fonction "FAN" et la vitesse programmée.

Ce mode ne permet pas de sélectionner la vitesse AUTO.

FONCTION CHAUFFAGE (seulement sur certains modèles)

Pour programmer correctement cette fonction, appuyez sur les touches jusqu'à ce que l'écran affiche la température que vous désirez atteindre.

En chauffage, la vitesse du ventilateur est automatiquement décidée par l'appareil.

PROGRAMMATION DE LA MINUTERIE

La minuterie permet de régler la présélection de la marche ou de l'arrêt de l'appareil. Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.

Comment programmer la présélection de l'arrêt

• Le climatiseur étant en marche, appuyez sur la touche TIMER (20) : l'écran affichera les heures, le symbole "h" clignotant et une flèche indiquant "TIMER OFF".
• Programmez le temps d'arrêt désiré à l'aide des touches (de 30 minutes à 24 heures). Pour les 10 premières heures, vous pouvez programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure.
• Appuyez de nouveau sur la touche TIMER pour confirmer la sélection effectuée. Un signal sonore et l'affichage du temps programmé sur le tableau de commande confirment la programmation de la minuterie. L'écran du climatiseur et celui de la télécommande affichent le temps qui reste au fur et à mesure que le temps s'écoule.

À la fin du temps programmé, l'appareil s'arrête automatiquement.

Pour annuler la programmation de la minuterie, appuyez à nouveau sur le bouton TIMER : vous entendrez un signal sonore et les deux écrans afficheront à nouveau les programmes effectués avant l'activation de la minuterie.

Fonctionnement avec télécommande

Comment programmer la présélection de la marche

• Le climatiseur étant en veille, appuyez sur la touche TIMER : l'écran affichera une flèche clignotante indiquant "TIMER ON". Vous pouvez maintenant effectuer toutes les programmations désirées au moment de la mise en marche programmée (modalités de fonctionnement, vitesse du ventilateur et température). Confirmez les programmes à l'aide du bouton TIMER. L'écran affichera les heures et le symbole "h" clignotant.
• Programmez le temps de mise en marche désiré à l'aide des touches (de 30 minutes à 24 heures).

Pour les 10 premières heures, vous pouvez programmer par franches d'une demi-heure.

Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure.

• Appuyez de nouveau sur la touche TIMER pour confirmer la mise en marche programmée.

Un signal sonore et l'affichage du temps programmé sur le tableau de commande confirment la programmation de la minuterie.

L'écran affiche le temps qui reste au fur et à mesure que le temps s'écoule.

• À la fin du temps programmé, l'appareil s'allume automatiquement avec les programmes choisis.
• Pour annuler la programmation de la minuterie, appuyez à nouveau sur le bouton TIMER : vous entendrez un signal sonore et les deux écrans se remettront en veille.

Conseils

Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur :

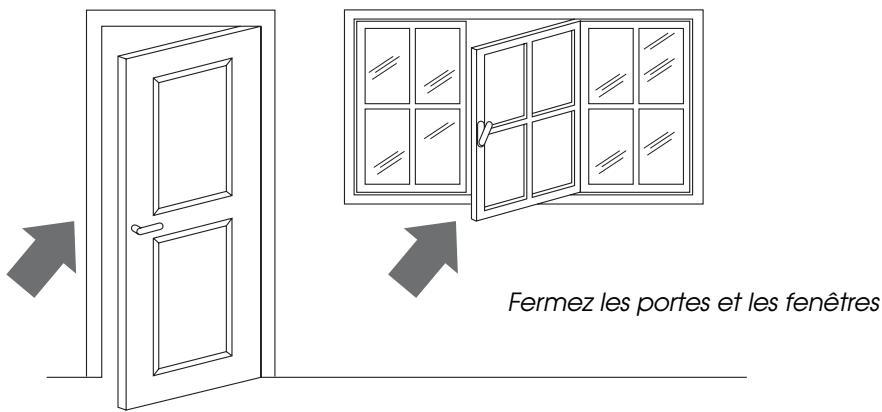

• Fermez toutes les portes et les fenêtres de la pièce à climatiser,

sauf dans le cas d'une installation à travers un trou percé dans le mur.

Dans ce cas, il est conseillé de laisser une porte ou une fenêtre entrebâillée afin de garantir un bon renouvellement de l'air dans la pièce.

• N'utilisez pas l'appareil dans des endroits très humides (buanderie). N'utilisez pas l'appareil à l'extérieur.

Pour garantir un fonctionnement extrêmement économique de votre climatiseur, n'exposez pas la pièce aux rayons directs du soleil : fermez les rideaux et/ou baissez partiellement les stores ; - Ne posez pas d'objets sur le climatiseur ; - N'obstruez pas l'aspiration 5 ni le refoulement de l'air 1 ; Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce.

Ne couvrez pas l'appareil

Baissez les stores ou fermez les rideaux.

• Contrôlez si le climatiseur est positionné sur un sol "parfaitement plat". Insérez éventuellement les 2 cale-roulettes [14] sous les roulettes avant [3].

Avant toute opération de nettoyage ou d'entretien, arrêtez toujours l'appareil en appuyant sur la touche ON/STAND-BY (A) ou sur le bouton (18) de la télécommande (sur les modèles qui le prévoient) et débranchez toujours lorsqu'elles.

NETTOYAGE DE LA CARROSSERIE

Nous vous conseillons de nettoyer l'appareil avec un simple chiffon humide et de l'essuyer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur à l'eau.

Précautions

N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage.

Ne vaporisez jamais de liquide insecticide ou similaire.

NETTOYAGE DES FILTRES À AIR.

Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre antipoussière chaque semaine de fonctionnement. Le filtre se trouve au niveau de la grille d'aspiration et cette grille est à son tour le siège du filtre. Pour le nettoyage du filtre, il sera donc nécessaire de :

1. retirer la grille d'aspiration en la tournant vers l'extérieur (figure L).

1. retirer le filtre antipoussière en le décrochant de la grille (figure M).

Aspirez la poussière qui s'est déposée sur le filtre. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois.

La température de l'eau doit être inférieure à 40°C.

Après l'avoir lavé, laissez-le sécher.

Pour remonter le filtre, remettez-le dans la grille d'aspiration, puis raccrochez celle-ci à l'appareil.

CONTRÔLES AU DÉBUT DE LA SAISON

Vérifiez que le cordon d'alimentation et la prise sont parfaitement intacts et assurez-vous que la mise à la terre est efficace.

Respectez scrupuleusement les normes d'installation.

OPÉRATIONS CONSEILLÉES À LA FIN DE LA SAISON

Pour vider complètement l'eau du circuit intérieur, ouvrez le volet 8 au dos de l'appareil.

Extrayez les 2 tuyaux d'évacuation, retirez les bouchons et laissez couler toute l'eau résiduelle (figure N).

Une fois que tout est vide, rebouchez les tuyaux et remettez-les à leur place.

Nettoyez les filtres et faites-les bien sécher avant de les remonter.

Si quelque chose ne marche pas…

PROBLÉMES	CAUSES	SOLUTIONS
Le climatiseur ne démarre pas	Absence de courantLa fiche n'est pas branchéeLe dispositif de sécurité s'est déclenché	attendezbranchez la ficheAppelez le Centre de service
Le climatiseur ne marche que peu de temps	Le tuyau d'évacuation d'air forme un étrangle-mentLe tuyau d'évacuation d'air est bouchéLe tuyau d'évacuation d'air forme des plis	Déployez correctement le tuyau d'évacuationVérifiez s'il existe des obstacles empêchant l'évacuation de l'air à l'extérieurÉliminez les plis
Le climatiseur fon-citionne mais il ne rafraîchit pas la pièce	Il y a une fenêtre ouverteUne source de chaleur fonctionne dans la pièce (brûleur, lampe, etc.)Le tuyau d'évacuation de l'air s'est déboîtédilfres à air encrassésLa puissance du climatiseur n'est pas adéquate aux conditions ou aux dimensions de la pièce	Fermez la fenêtreÉliminez la source de chaleur emboîtez le tuyauNettoyez ou remplacez les fil-tres
Odeur particulière dans la pièce	le filtré à air est sale	Nettoyez le filtré ou remplacez-le
Après la remise en marche, le climatiseur ne fonctionne pas pendant environ 3 minutes	Le dispositif de sécurité de la machine s'est déclenché	Attendez 3 minutes

L'écran affiche L/PF/Ft

GARANTIE ET ASSISTANCE TECHNIQUE

Les conditions de garantie et d'assistance technique sont indiquées sur le certificat qui accompagne votre appareil.

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES
Température dans la pièce en climatisation	21 ÷ 35°C
Température dans la pièce en chauffage (seulement sur certains modèles)	max. 25°C

CARACTÉRISTIQUES TECHNIQUES

Tensiond'alimentation	voir plaquesignalétique
Puisance max.	"
absorbée en climatisation
Puisance max. absorbéeen chauffage (seulementsur certains modèles)	"
Réfrigérant	"
Puisance réfrigérante	"
Dimensions de l'unité interieure:
• largeur	505 mm
• hauteur	825 mm
• profondeur	440 mm
• poids	34 kg

Le transport, la charge, le nettoyage, la récupération et l'écoulement du réfrigérant doivent être effectués exclusivement par les centres de service agréés par le fabricant.

La démolition de l'appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant.

AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2002/96/CE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
