Type de produit	Décodeur TNT DVB-T
Marque	Samsung
Modèle	DTB-B460F
Dimensions (L x H x P)	270 mm x 200 mm x 45 mm
Poids net	1,2 kg
Alimentation	230 V~ CA, 50/60 Hz
Consommation	Faible consommation (non précisée)
Plage de fréquences tuner	50 ~ 860 MHz
Démodulation	OFDM (DVB-T), modes 2K/8K
Décodeur vidéo	MPEG-2 MP@ML, résolution 720x576, formats 4:3 et 16:9
Décodeur audio	MPEG-1 Layer I & II, modes mono, stéréo, dual, joint stéréo
Sorties vidéo	2x SCART (RGB/CVBS), HDMI
Sortie audio numérique	SPDIF optique
Connecteur d'antenne	Entrée RF (type F), boucle RF (LOOP)
Nombre de canaux	Jusqu'à 500
Guide électronique de programmes	EPG intégré

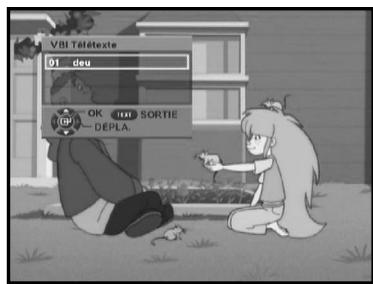

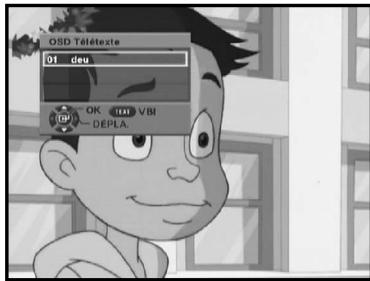

Télétexte	OSD et VBI
Contrôle parental	Par code PIN (4 chiffres, défaut 0000)
Mise à jour logicielle	Par canal OTA
Langues OSD	6 langues dont français
Télécommande	Avec points Braille pour malvoyants
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +70 °C
Nettoyage	Débrancher, nettoyer avec chiffon légèrement humide, sans solvants
Entretien	Faire appel à un technicien qualifié

FOIRE AUX QUESTIONS - DTB-B460F SAMSUNG

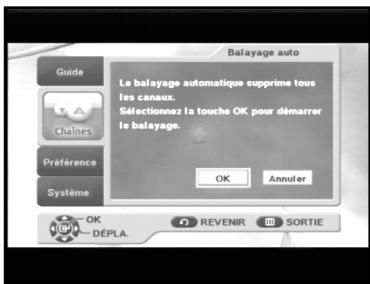

Comment effectuer une recherche automatique des chaînes ?

Depuis le menu principal, sélectionnez Chaînes > Balayage auto et appuyez sur OK. Le décodeur recherchera automatiquement toutes les chaînes disponibles.

Comment ajouter une chaîne à la liste des favoris ?

Affichez la chaîne souhaitée, appuyez sur la touche FAV de la télécommande, puis sur la touche bleue pour l'ajouter. Pour supprimer, utilisez la touche rouge.

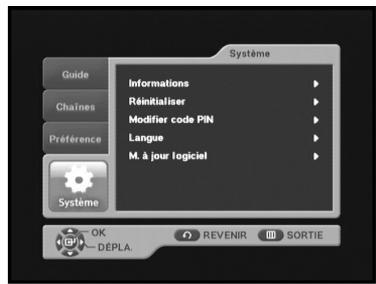

Comment réinitialiser le décodeur aux paramètres d'usine ?

Allez dans Système > Réinitialisation et confirmez en sélectionnant Oui. Cela effacera tous les réglages et canaux mémorisés.

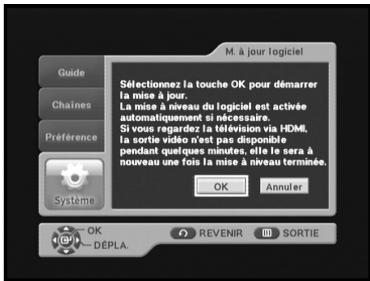

Comment mettre à jour le logiciel du décodeur ?

Dans le menu Système > M. à jour logiciel, sélectionnez OK. La recherche d'une mise à jour dure environ 2 minutes. Si une version plus récente est disponible, la mise à jour démarre automatiquement.

Que faire si je n'ai pas d'image à l'écran ?

Vérifiez que le décodeur n'est pas en veille (témoin lumineux allumé). Assurez-vous que la connexion SCART ou HDMI est correcte et que le téléviseur est sur la bonne source (ex: AV ou HDMI).

Comment connecter le décodeur à un téléviseur ?

Utilisez un câble SCART entre la prise AV1 (TV) du décodeur et l'entrée SCART du téléviseur. Pour une meilleure qualité, utilisez un câble HDMI entre HDMI OUT (modèle DTB-B460F) et l'entrée HDMI du téléviseur.

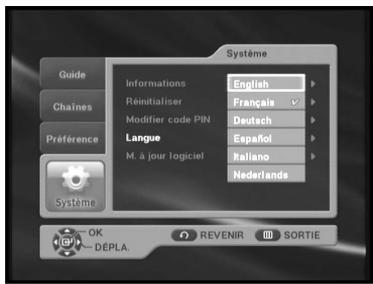

Comment changer la langue de l'interface ?

Allez dans Système > Langue. Utilisez les touches ▲/▼ pour sélectionner la langue désirée (français disponible) et appuyez sur OK.

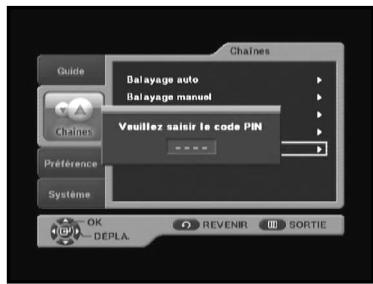

Comment activer le contrôle parental ?

Dans le menu Chaînes > Contrôle parental, entrez votre code PIN (défaut 0000). Vous pourrez ensuite verrouiller les chaînes souhaitées en les sélectionnant.

Que signifie le message 'Recherche du signal' ?

Ce message apparaît lorsque le signal de l'antenne est insuffisant ou absent. Vérifiez les connexions du câble d'antenne, l'orientation de l'antenne et utilisez éventuellement un préamplificateur.

Comment nettoyer le décodeur ?

Débranchez le décodeur de la prise secteur. Nettoyez l'extérieur avec un chiffon doux légèrement humide. N'utilisez pas de solvants ni de produits abrasifs.

MODE D'EMPLOI DTB-B460F SAMSUNG

Consignes d'utilisation. F

Consignes d'utilisation.

Mesures de sécurité

Ce STB a été fabriqué conformément aux normes de sécurité internationales.

Veuillez lire attentivement les consignes de sécurité suivantes.

ALIMENTATION SECTEUR: 230V CA, 50 / 60Hz

SURCHARGE: Ne surchargez pas les prises murales, les rallonges ou les adaptateurs sous peine de provoquer un incendie ou un choc électrique.

LIQUIDES : Évitez de mettre des liquides en contact avec le STB.

NETTOYAGE: Avant de procéder au nettoyage, débranchez le STB de la prise murale. Nettoyez l'extérieur à l'aide d'un chiffon légèrement imprégné d'eau (n'utilisez pas de solvants).

VENTILATION : N'obstruez pas les orifices de ventilation du STB. Assurez-vous que l'air circule librement autour du STB. Ne rangez jamais le STB dans un endroit où il serait exposé à la lumière directe du soleil ni à proximité d'appareils de chauffage, tels qu'un radiateur. Ne placez jamais d'autres appareils électroniques au-dessus du STB. Laissez un espace d'au moins 30 mm entre le STB et le mur.

ACCESSOIRES : N'utilisez pas d'accessoires non recommandés par le fabricant sinon vous risquez de provoquer un danger ou d'endommager l'appareil.

Connexion au SIGNAL du televiseur cable et au televiseur:

Connectez tous les composants avant de brancher le cordon d'alimentation sur la prise murale. Désactivez toujours le STB, le téléviseur et les autres composants avant de brancher ou de débrancher les câbles.

ENTRETIEN: N'effectuez pas vous-même l'entretien de ce produit.

La garantie ne sera plus valide.

Confiez l'entretien à un technicien qualifié.

FOUDRE : Si le STB est installé dans une zone à forte activité orageuse, des dispositifs de protection pour la ligne téléphonique pour modem et le connecteur secteur du STB sont essentiels.

Par temps d'orage, vous devez respecter l'instruction du fabricant relative à la protection d'autres appareils, tels que le téléviseur, les équipements Hi-Fi, etc., connectés au STB.

MISE A LA TERRE: Le cable terrestre DOIT ETRE MIS A LA TERRE.

Le système de mise à la terre doit être conforme à la norme SABS 061.

1. Respectez les instructions suivantes pour éviter d'endommager le cordon ou la fiche d'alimentation.

• Ne modifiez pas ou ne manipulez pas arbitrairement le cordon ou la fiche d'alimentation.
• Ne pliez pas ou ne tordez pas excessivement le cordon d'alimentation. Veillez à débrancher le cordon d'alimentation en tenant la fiche.
• Ne plus possible les appareils de chauffage du cordon d'alimentation pour éviter que le cache ne fonde.

2. Le non-respect de l'une des instructions suivantes peut provoquer un choc électrique.

• N'ouvrez pas le corps principal.
• N'insérez pas d'objets métalliques ou inflammables à l'intérieur du produit.
• Ne touchez pas la fiche d'alimentation avec les mains mouillées.
• Débranche le cordon d'alimentation en cas d'orage.
• Ne couvrez pas les orifices de ventilation du récepteur avec, par exemple, des journaux, des vêtements, etc.
• Ne placez pas le récepteur au-dessus d'appareils électroménagers émettant de la chaleur.

Contactez votre distributeur local si le produit est hors service.

(Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique

déchets ménagers. L'élimination inconnue des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veilliez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

TABLE des matières

Mise en route 2

Mesures de sécurité 2

Fonctions générales 5

Connexion du STB 6

Description 8

Panneau avant. 8

Panneau arrière 9

Télécommande 10

Fonctions de base 12

Fonctionnement du récepteur 17

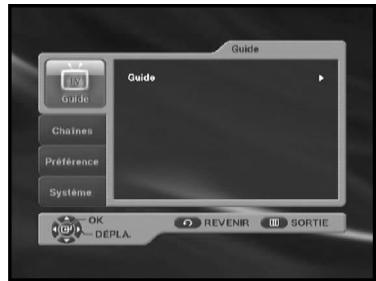

Menu principal 17

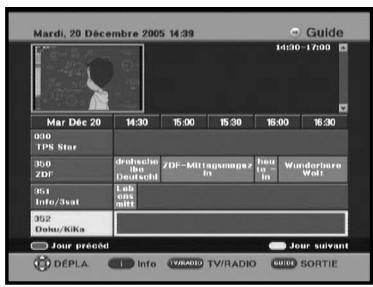

1. Guide électronique de programme (EPG) 17

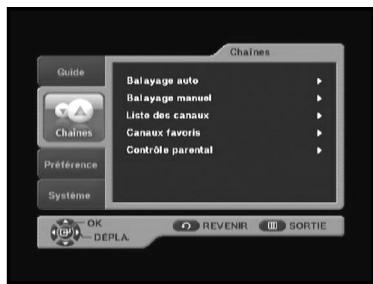

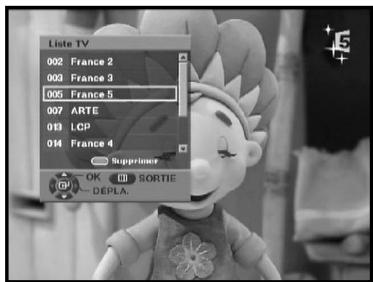

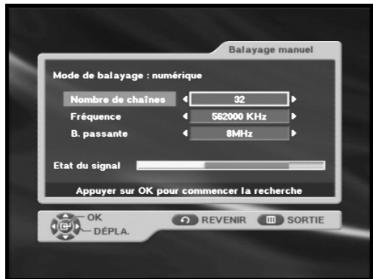

2. Chaînes 18 2.1 Balayage auto. 18 2.2 Balayage manuel 19 2.3 Liste des canaux. 19 2.4 Canaux favoris 20 2.5 Contrôle parental 20

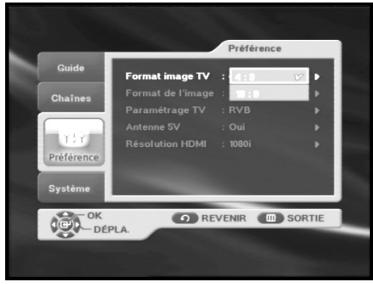

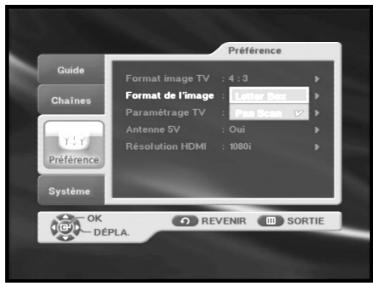

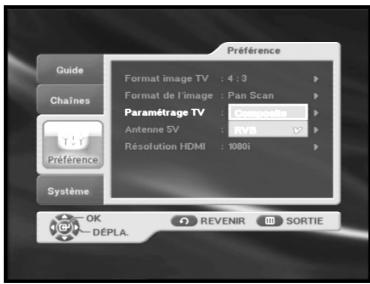

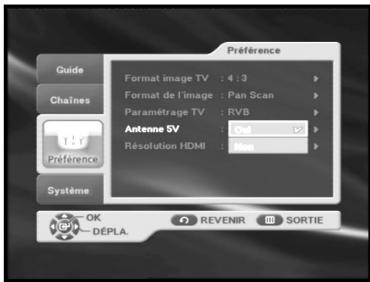

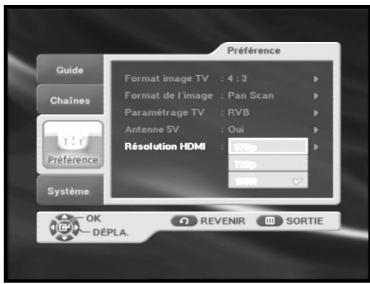

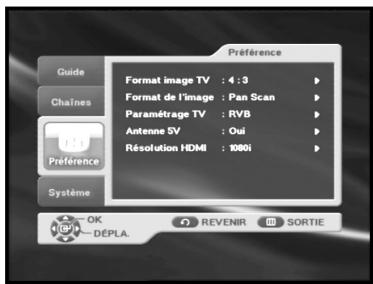

3. Prefence 21
4. Systeme 24

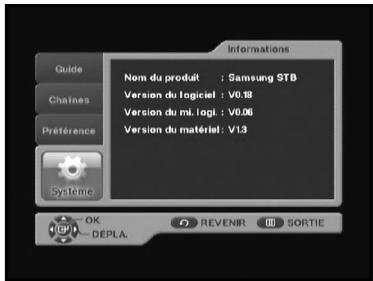

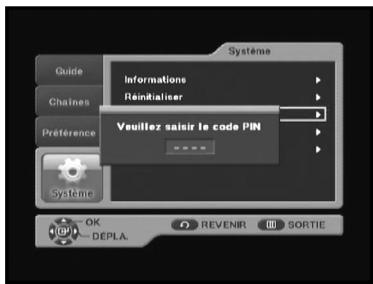

4.1 Informations 24 4.2 Reinitialisation 24 4.3 Modification du code PIN 25 4.4 Langue 25 4.5 M. à jour logiciel 26

Référence 27

Dépannage 27 Mise au rebut 27 Caractéristiques techniques 28

1. Section utilisateur

500 CANAUX PROGRAMMABLES GUIDE ELECTRONIQUE DE PROGRAMME AVANCE PRISE EN CHARGE DE PLUSIEURS LANGUES POUR L'OSD - PRISE EN CHARGE DE PLUSIEURS LANGUES POUR LE TELETEXTE (VBI) TELECOMMANDANTE INFRAROUGE MUNIE DE FONCTIONS COMPLETES BALAYAGE AUTO ET MANUEL ORGANISATION DES CANAUX (PROGRAMMABLE) FAIBLE CONSOMMATION MISE A JOUR AUTOMATIQUE DE L'EPG - PRISE EN CHARGE DU LCN (Numero de canal local)

2. Section TUNER

TUNER A LARGE BANDE 50~860 MHz SORTIE RF EN BOUCLE (MALE) POUR RECEPTEUR ANALOGIQUE

3. Sectionvideo

COMPATIBLE DVB-T VIDEO MPEG-2 (MP@ML) PRESE EN CHARGE DU RATIO D'ASPECT 4:3 (NORMAL) ET 16:9 (ECRAN LARGE) FFT:2KOU8K 2SCART SORTIE HDMI (pour le modele DTB-B460F).

4. Section AUDIO

MPEG 1 AUDIO LAYER I & II MODE MONO, DUAL, STEREO ET STEREO/AUDIO FREQUENCES D'ECHANTILLONNAGE DE 32,44,1 ET 48 KHz CONTROLE DU VOLUME ET MODE MUET VIA LA TELECOMMANDE SORTIE AUDIO NUMERIQUE SPDIF

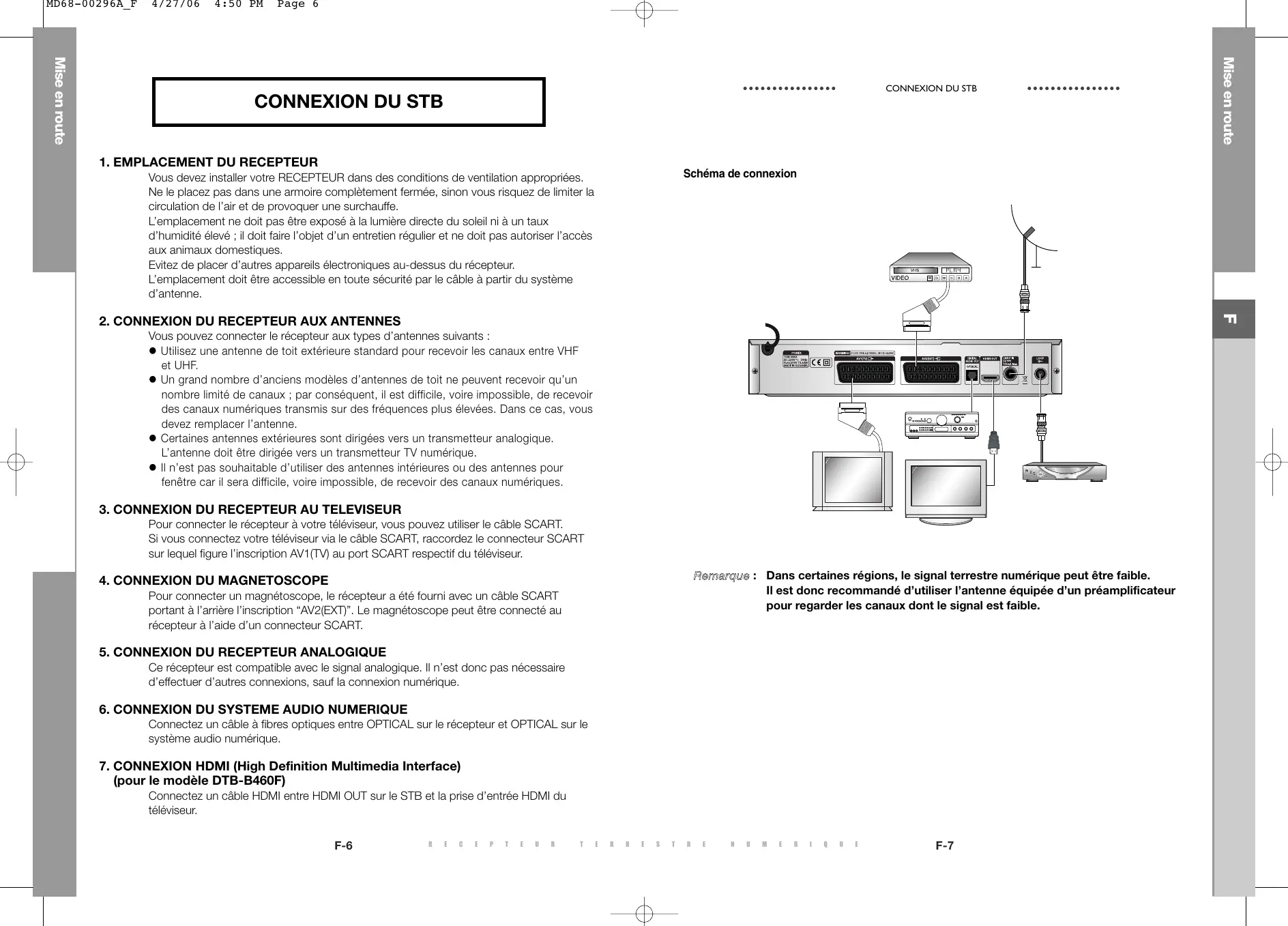

1. Emplacement du recepteur

Vous devez installer votre RECEPTEUR dans des conditions de ventilation appropriées.

Ne le placez pas dans une armoire complètement fermée, sinon vous risquez de limiter la circulation de l'air et de provoquer une surchauffe.

L'emplacement ne doit pas être exposé à la lumière directe du soleil ni à un taux

d'humidité élevé; il doit faire l'objet d'un entretien régulier et ne doit pas autoriser l'accès aux animaux domestiques.

Evitez de placer d'autres appareils électroniques au-dessus du récepteur.

L'emplacement doit être accessible en toute sécurité par le câble à partir du système d'antenne.

2. Connexion du recepteur aux antennes

Vous pouvez connecter ce récepteur aux types d'antennes suivants

• Utilisez une antenne de toit extérieure standard pour recevoir les canaux entre VHF et UHF.
• Un grand nombre d'anciens modèles d'antennes de toit ne peuvent recevoir qu'un nombre limité de canaux; par conséquent, il est difficile, voire impossible, de recevoir des canaux numériques transmis sur des fréquences plus élevées. Dans ce cas, vous ne pouvez pas recevoir des canaux numériques transmis sur des fréquences plus élevées.
• Certaines antennes extérieures sont dirigées vers un transmetteur analogique. L'antenne doit être dirigée vers un transmetteur TV numérique.
• Il n'est pas souhaitable d'utiliser des antennes intérieures ou des antennes pour fenêtre car il sera difficile, voir impossible, de recevoir des canaux numériques.

3. Connexion du recepteur au televiseur

Pour connecter le récepteur à votre téléviseur, vous pouvez utiliser le cable SCART.

Si vous connectez votre téléviseur via le cable SCART, raccordez le connecteur SCART sur lequel figure l'inscription AV1(TV) au port SCART respectif du téléviseur.

4. Connexion du magnetoscope

Pour connecter un magnétoscope, le récepteur a été fourni avec un cable SCART portant à l'arrière l'inscription "AV2(EXT)". Le magnétoscope peut être connecté au récepteur à l'aide d'un connecteur SCART.

5. Connexion du recepteur analogique

Ce récepteur est compatible avec le signal analogique. Il n'est donc pas nécessaire d'effectuer d'autres connexions, sauf la connexion numérique.

6. Connexion du systeme AUDIO numerique

Connectez un câble à fibres optiques entre OPTICAL sur le récepteur et OPTICAL sur le système audio numérique.

7. Connexion HDMI (high definition multimedia interface) (pour le modèle dtb-b460f)

Connectez un câble HDMI entre HDMI OUT sur le STB et la prise d'entrée HDMI du téléviseur.

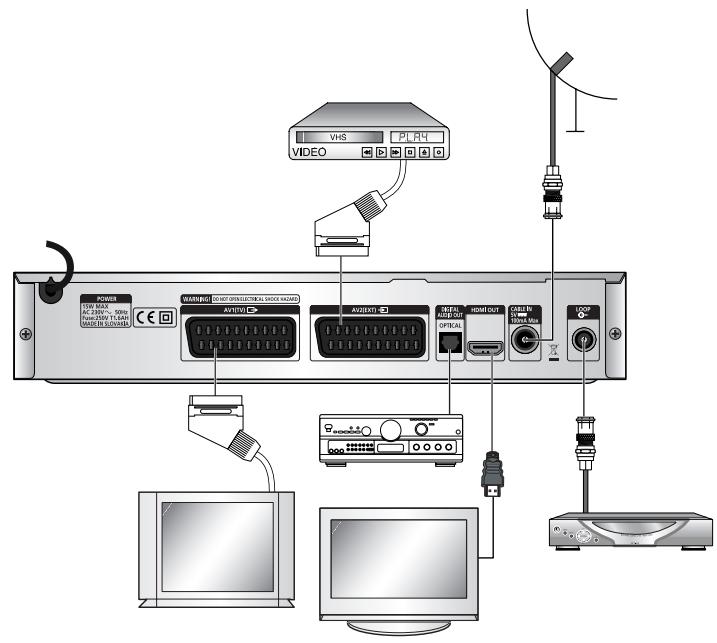

Schéma de connexion Remarque: Dans certaines régions, le signal terrestre numérique peut être faible. Il est donc recommandé d'utiliser l'antenne équipée d'un préamplificateur pour regarder les canaux dont le signal est faible.

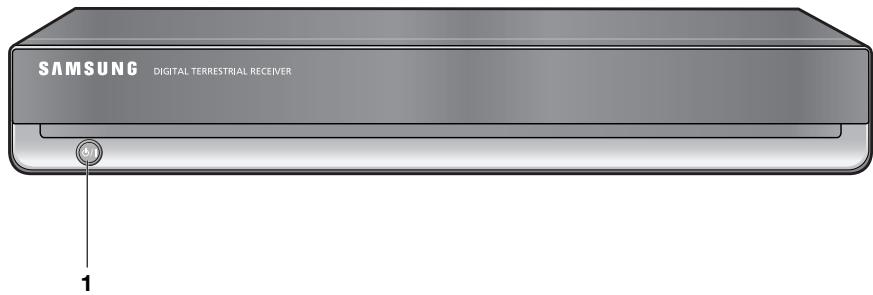

Panneau avant

1. / 20476

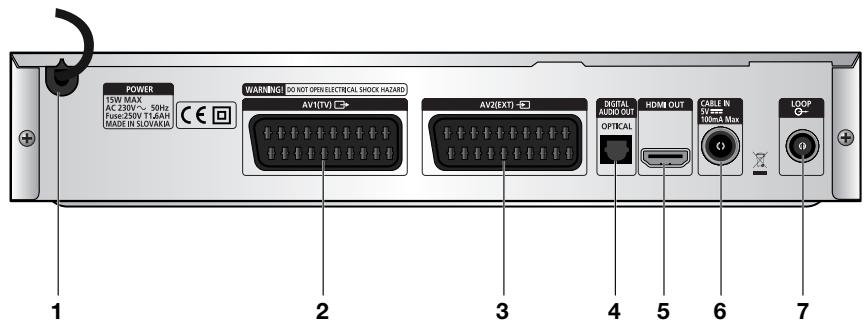

Panneau arrêté

1. ALIMENTATION SECTEUR Permet de brancher le cordon d'alimentation secteur. La plage de tension CA d'entrée est de 230V 50 Hz/60 Hz. 2. AV1 (TV) Permet de connecter le téléviseur. Le format RVB est pris en charge.
2. AV2 (EXT) Permet de connecter le magnétoscope ou un autre appareil.
3. DIGITAL AUDIO OUT Sortie permettant de connecter un amplificateur numérique.
4. HDMI OUT Ce port permet de connecter la prise d'entrée HDMI de l'appareil (pour le modèle DTB-B460F).
5. CABLE IN Ce port permet de connecter le câble coaxial à partir du réseau de câbles.
6. LOOP Permet d'activer la connexion d'un récepteur analogique. Le récepteur est équipé de ce port 'LOOP'.

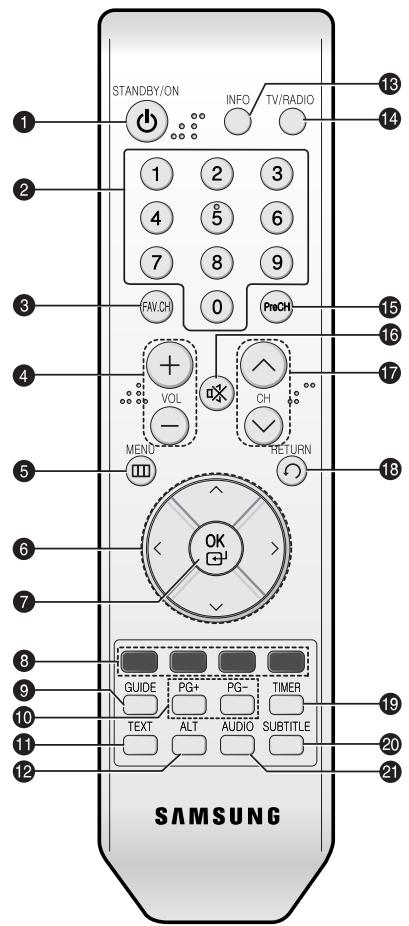

Télécommande

Remarque : 1. Lorsque vous insérez les piles, veillez à ce que la polarité (+/-) soit correcte. 2. Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons.

1. STANDBY/ON Active et désactive le STB.
2. Pavé numérique (0 à 9) Permet d'entrer une valeur numérique et de sélectionner directement le canal en saisissant le nombre dans la liste correspondante.
3. FAV. CH Affiche la liste des canaux favoris.
4. VOL+/VOL- Permet d'augmenter ou de diminuer le volume.
5. MENU Affiche le menu principal à l'écran.
6. Touches de direction Commandent le curseur dans le menu.
7. OK Confirme une sélection.
8. Touches couleur (rouge, vert, jaune, bleu)

Permettent de sélectionner une opération spéciale pour le STB.

1. GUIDE Affiche le guide électronique de programme (EPG).
2. PG+/PG- Permet de déplacer des pages vers le haut ou vers le bas en mode Téletexte.
3. TEXT Permet de sélectionner le mode de teinte.
4. ALT Permet de sélectionner la liste des pistes audio pour le service en cours.
5. INFO Permet d'afficher les informations sur le programme en cours.
6. TV/RADIO Permet de passer au canal TV ou Radio et inversement.
7. PréCH Revient au canal précédent. 16.※(MUTE) Cette touche permet de. permuter entre le mode audio normal et silencieux.
8. CH ∧ / CH ∨ Permet de changer les canaux.
9. RETURN Revient au menu precedent.
10. TIMER Cette fonction n'est pas prise en charge
11. SUBTITLE Permet de changer la langue d'un sous-titre.
12. AUDIO Permet de sélectionner un mode audio.

1. Affichage du canal

Avant de visualiser le programme télévisé, vous devez accéder à l'installation.

Par conséquent, seules les images de menu s'afficheront en premier.

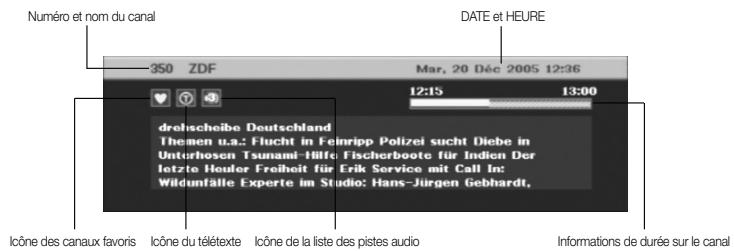

Une fois les canaux programmés, l'image suivante (bannière) s'affiche à chaque changement de canaux :

• Appuyez sur la touche INFO en mode d'affichage.
• Sélectionnez le canal en appuyant sur le pavé numérique (0 à 9) ou sur les touches CH /CH , puis appuyez sur la touche TV/RADIO pour passer au canal TV ou Radio.
• Si vous appuyez sur la touche INFO une seconde fois, des informations détaillées sur le programme en cours peuvent s'afficher dans une autre fenêtre.

• Si le programme est pris en charge, la liste d'icônes suivante s'affiche.

Icône des canaux favoris Icône des canaux cryptés Icône des canaux verrouillés Icône de la liste des pistes audio Icône des sous-titres Icône du télétexte Icône Chaîne de télévision Icône Chaîne de radio

Cette image s'affiche également à chaque changement de canaux.

Lorsque vous appuyez sur la touche TV/RADIO de la télécommande, vous passez du programme

TV au programme RADIO et inversement.

2. Contrôle du volume

Pour contrôler le niveau du volume :

• Appuyez sur la touche VOL+ ou VOL- pour régler le niveau du volume.
• Appuyez sur l'icône (MUTE) (Muet) pour activer le mode silence.
• Appuyez de nouveau sur la touche (MUTE) (Muet) ou sur la touche VOL+ ou VOL- pour annuler le mode muet.

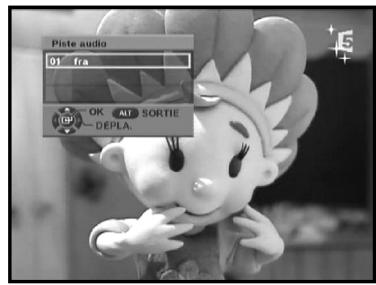

3. Sélection de piste audio

• Appuyez sur la touche ALT pour afficher la liste des pistes audio.
• Appuyez sur les touches △ / ▽ et OK pour sélectionner une piste audio.
• Lorsque vous regardez la télévision via la sortie HDMI, le mode audio AC 3 n'est pas pris en charge.

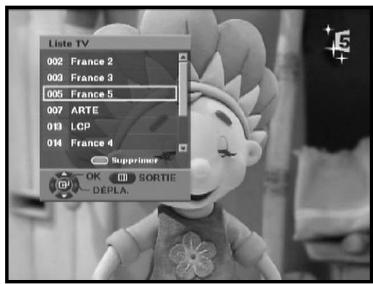

• Appuyez sur la touche OK lorsque le programme souhaité s'affiche.
• Effectuez une sélection dans la liste en appuyant sur la touche TV/RADIO.
• Sélectionnez le canal en appuyant sur les touches / pour déplacer les pages des listes vers le haut ou vers le bas.
• Appuyez sur la touche rouge pour supprimer un canal de la liste TV ou Radio.
• Appuyez sur la touche OK pour regarder ce canal.

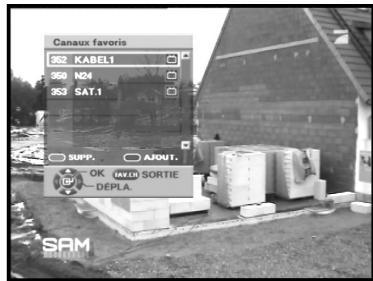

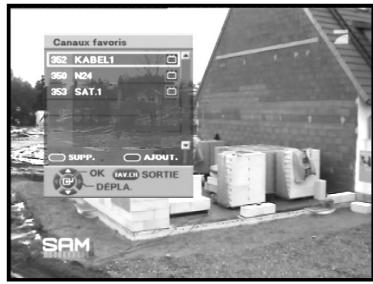

5. Configuration des canaux favoris

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favors.

• Appuyez sur la touche FAV lorsque le programme souhaité s'affiche.
• Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue. Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge.

Pour regarder le canal favori

• Appuyez sur la touche FAV, puis sélectionnez le canal à l'aide des touches ▲ / ▼.
• Appuyez sur la touche OK pour regarder ce canal.

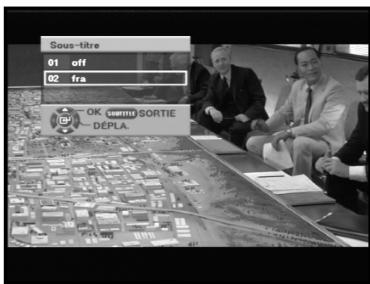

6. Modification de la langue de sous-titre

Si le programme de diffusion en cours comporte des sous-titres, appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre actuelles. Si le programme en cours est sous-titré, le symbole s'affiche en tant qu'information sur le canal.

• Appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre. Utilisez les touches / pour sélectionner la langue de sous-titre souhaitée.
• Appuyez sur la touche OK et la langue de sous-titre souhaitée s'affiche. Pour désactiver le texte, appuyez sur la touche SUBTITLE et sélectionnez '01 off'. Appuyez ensuite sur la touche OK.

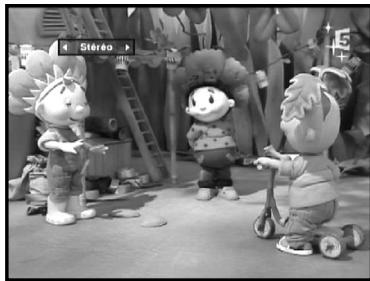

7. Sélection du mode audio

En fonction du programme diffusé, vous pouvez désirer le mode stéréo, mono, droite ou gauche.

• Appuyez sur la touche AUDIO pour afficher le menu audio.
• Utilisez les touches /▶ pour sélectionner un menu audio.

Stereo: Sélectionnez cette option pour écouter la piste audio en stéréo.

Mono: Sélectionnez cette option pour écouter la piste audio en mono.

Droite: Sélectionnez cette option pour écouter la piste audio droite via les deux haut-parleurs.

Gauche: Sélectionnez cette option pour écouter la piste audio gauche via les deux haut-parleurs.

8. Modification de l'osd de télétexte

• Si le programme diffusé fournit un OSD de télétexte, appuyez sur la touche TEXT pour afficher la liste d'OSD de télétexte en cours.
• Utilisez les touches / pour sélectionner l'OSD de télétexte souhaité.
• Appuyez sur la touche OK et l'OSD de télétexte souhaité s'affiche.
• Lorsque l'écran du télétexte s'affiche, appuyez sur les symboles /, /, PG+, PG-, ou sur le pavé numérique pour accéder à la page souhaitée. Pour avancer ou reculer de 100 pages, appuyez sur PG+ ou PG-.
• Appuyez sur la touche TEXT pour quitter le menu.

Fonction de la touche INFO sur l'écran du télétexte

• Appuyez une fois sur la touche INFO : l'arrière-plan de l'écran du télétexte devient transparent et affiche le texte.
• Appuyez deux fois sur la touche INFO : l'arrière-plan de l'écran du télétexte s'assombrit et n'affiche que le texte, pas la vente.
• Appuyez trois fois sur la touche INFO : un écran identique à celui de la sélection du télétexte s'affiche.

9. Modification du VBI de télétexte

• Si le programme en cours de diffusion fournit un VBI de télétexte, appuyez deux fois sur la touche TEXT pour afficher la liste VBI de télétexte en cours.
• Ce télétexte s'affiche à l'écran des téléviseurs qui prennent en charge le télétexte. Utilisez les touches / pour sélectionner le VBI de télétexte souhaité.
• Appuyez sur la touche OK et le VBI de télétexte souhaité s'affiche.
• Lorsque l'écran du télétexte s'affiche, appuyez sur les symboles / ou sur le pavé numérique pour accéder à la page souhaitée.
• Appuyez sur la touche TEXT pour quitter le menu.

Menu principal

Après l'installation du système d'antenne et du STB avec les connecteurs correspondants.

• Branchez l'alimentation secteur et mettez le récepteur sous tension.
• Appuyez sur la touche MENU pour afficher le menu principal.

L'écran suivant s'affiche :

Les rubriques des sous-menus s'affichent.

Les sous-menus sont Guide, Chaînes, Préférences et Système.

1. Guide électronique de programme (EPG)

Le guide électronique de programme fournit une liste des canaux.

• Sélectionnez "Guide" dans le menu principal, puis appuyez sur la touche OK.

Touche verte : permet de revenir à la date précédente.

Touche jaune : permet de passer à la date suivante.

Touche INFO : La touche INFO permet d'afficher des informations détaillées sur la chaîne.

• Appuyez sur les touches △ / ▽ pour sélectionner le canal souhaité, puis appuyez sur la touche OK.

Remarque: Accès rapide au menu GUIDE : appuyez simplement sur la touche GUIDE lorsque le programme souhaité s'affiche.

2. Chaînes

Ce menu comporte 5 sous-menus : Balayage auto, Balayage manuel, Liste des canaux, Canaux favoris et Contrôle parental.

• Sélectionnez "Chaînes" dans le menu principal à l'aide des touches ▲ / ▼.
• Placez le curseur sur le sous-menu et appuyez sur la touche OK.

Si vous n'avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s'applique.

2.1 Balayage auto

Cette fonction permet de télécharger les canaux automatiquement à partir de la charge préprogrammée. - Appuyez sur la touche OK. Le balayage auto démarre. Tous les canaux de la liste sont automatiquement téléchargés.

2.2 Balayage manuel

Pour régler les nouveaux canaux et les signaux faibles, le STB est équipé de l'option "Balayage manuel" qui permet à l'utilisateur d'entrer les données relatives au canal.

• Sélectionnez le numéro de canal.

Voulez selectionner le canal specifique a recherche.

Ces données sont définies par défaut, mais vous pouvez les sélectionner en option.

La barre d'état du signal vous indique si elles sont valides.

• Entrez la fréquence du canal à rechercher.
• Sélectionnez la bande passante. - Vous pouvez sélectionner une valeur de 6, 7 ou 8 MHz.
• Appuyez sur la touche OK pour démarrer le balayage.

2.3 Liste des canaux

Cette fonction permet de supprimer les canaux.

• Sélectionnez le canal à supprimer à l'aide des touches /.
• Appuyez sur la touche rouge. Le message "Souhaitez-vous supprimer la chaîne sélectionnée ?" s'affiche. Pour supprimer le canal, sélectionnez Oui.
• Pour accéder à une chaîne de télévision ou de radio, appuyez plusieurs fois sur la touche TV/RADIO.

Remarque: 1. Pour regarder le canal sur la liste des canaux, sélectionnez le canal et appuyez sur la touche OK.

1. Accès rapide au menu Nombre des canaux : appuyez simplement sur la touche OK lorsqu'elle programme souhaite s'affiche.

2.4 Canaux favoris

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favoris.

• Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue.
• Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge.
• Appuyez sur la touche OK pour regarder ce canal.

Remarque: Accès rapide au menu Canaux favoris : appuyez simplement sur la touche FAV lorsque le programme souhaite s'affiche.

2.5 Contrôle parental

Cette fonction définit les restrictions de programmes et empêche l'accès non autorisé à votre STB à l'aide d'un code PIN (numéro d'identification personnel) de 4 chiffres (code PIN par défaut : 0000)

En sélectionnant ce menu, vous pouvez verrouiller les canaux souhaités.

• Entrez le code PIN. Si vous n'avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s'applique.

3. Préférence

Cette option permet de modifier les réglages prédéfinis tels que le format de l'image ou le réglage TV selon vos exigences.

Vous pouvez définir les différents réglages que vous souhaitez.

• Placez le curseur sur le sous-menu et appuyez sur la touche OK.
• Sélectionnez le Format image TV : STANDARD 4:3 ou ECRAN LARGE 16:9.
• Sélectionnez le Format de l'image : Letter Box ou Pan Scan. (Bandeau ou Recadrage automatique

• Sélectionnez le Paramétrage TV : Composite ou RVB. Vous pouvez sélectionner le type de signal vidéo.

• Sélectionnez Antenne 5V: Oui ou Non.

Sélectionnez Alimentation d'antenne active

Utilisez les touches △ / ▽ pour sélectionner Oui ou Non, puis appuyez sur la touche OK.

Oui: L'alimentation d'antenne active est fournie par la borne d'entrée ANT pour améliorer le signal RF.

L'alimentation d'antenne active n'est pas fournie.

• Sélectionnez la Résolution HDMI (High Definition Multimedia Interface) : 576p, 720p ou 1080i. (pour le modèle DTB-B460F)

Remarque: Lorsque vous connectez un cable HDMI entre la prise HDMI OUT (sortie HDMI) sur le STB et la prise d'entrée HDMI du téléviseur, le menu Résolution HDMI s'affiche.

Résolution et entrelacement

La résolution et l'entrelacement sont deux des éléments qui déterminent la qualité d'une image télévisée.

• Résolution : pour l'équipement et la diffusion TV, la résolution est définie par le nombre de lignes horizontales qui s'affichent pour former la trame d'une image vidéo. Plus les lignes de résolution utilisées pour dessiner la trame d'une image vidé horizontales pour créer la trame d'une image vidéo. La technologie HDTV utilise 720 ou 1080 lignes pour créer chaque trame vidéo.
• Entrelacement : pour l'affichage vidéo, les téléviseurs affichent une nouvelle trame vidéo à une vitesse imperceptible à l'œil nu (de 24 à 60 trames par seconde selon le téléviseur et la diffusion).

L'entrelacement se réfère au fait que chacune de ces trames contient toutes les lignes vidéo de chaque trame ou une ligne sur deux.

Les signaux entrelacés contiennent une partie des lignes de deux trames vidéo (chacune durant 1/60e de seconde) et les combinent pour former une trame qui dure 1/30e de seconde. De cette manière, l'entrelacement trompe l'œil et vous pensez voir deux fois la résolution actuellement à l'écran. Pour la vidéo non entrelacée (appelée vidéo à balayage progressif), les trames vidéo s'affichent tous les 1/60e de seconde, contenant toutes les lignes d'informations vidéo de chaque trame.

Les spécifications de la résolution vidéo sont généralement indiquées par le nombre de lignes horizontales, suivi de la lecture i pour la vidéo entrelacée ou p pour vidéo à balayage progressif. La plupart des diffusions TV utilisent 576i (576 lignes de résolution vidéo entrelacée).

4. Système

Ce menu comporte 5 sous-menus : Informations, Réinitialiser, Modifier code PIN, Langue et Mise à jour logiciel.

• Placez le curseur sur le sous-menu et appuyez sur la touche OK.

4.1 Informations

Si vous nevez contacter votre fournisseur ou un centre de services, vous serez peut-être invité à fournir des informations de ce menu.

Placez le curseur sur le sous-menu et appuyez sur la touche OK.

4.2 Réinitialisation

Cette fonction permet de rétablir les réglages par défaut au cas où l'utilisateur rencontre certains problèmes après la modification des données du canal et autres, qui peuvent s'avérer incorrectes.

Sélectionnez le menu Réinitialiser dans le menu Système et appuyez sur la touche OK.

Pour continuer, sélectionnez "OUI" dans la fenêtre d'avertissement. Les réglages par défaut du récepteur sont automatiquement réinitialisés.

La procédure de réinitialisation des réglages par défaut peut durer quelques secondes.

4.3 Modification du code PIN

Pour cette option, vous devez entrer le code PIN actuel à l'emplacement du premier curseur et le code PIN souhaité à l'emplacement du deuxième curseur. Entrez une fois le nouveau code PIN pour confirmer. Le code PIN doit être une valeur numérique de 4 chiffres. CODE PIN PAR DEFAULT : 0000

4.4 Langue

Cette option permet à l'utilisateur de sélectionner l'option "Langue" souhaitée pour l'OSD.

• Pour aider les utilisateurs de régions différentes ne parlant pas la même langue, l'OSD est disponible en 6 langues : English, Français, Deutsch, Espanol, Italiano et Nederlands.
• Pour sélectionner la langue souhaitée, appuyez sur les touches / pour modifier la langue, puis sur la touche OK.
• La langue de l'OSD varie en fonction de l'option sélectionnée.

4.5 Mises à jour logiciel

Cette fonction vous permet de vérifier si une nouvelle version du logiciel est disponible et, dans ce cas, de le mettre à niveau.

• Pour ce faire, sélectionnez 'OK' et appuyez sur la touche OK.
• La recherche de la disponibilité d'une nouvelle version du logiciel prendra environ 2 minutes. Si une version plus récente est disponible, la mise à niveau du logiciel commence.
• Dans le cas contraire, le message "Il n'est pas nécessaire de mettre le logiciel à jour!" s'affiche.
• Pour annuler la mise à niveau, sélectionnez 'Annuler' et appuyez sur la touche OK.

Depannage

Dans certaines régions, le signal terrestre numérique peut être faible. Il est donc recommandé d'utiliser l'antenne équipée d'un préamplificateur pour regarder les canaux dont le signal est faible.

Vous pouvez télécharger et mettre à niveau le logiciel du récepteur par le biais d'un canal spécifique désigné par le distributeur.

Il vous fournira davantage d'informations à ce sujet.

Problème	Cause possible	Problème
Aucunvoyant allumé sur la face avant ;aucune alimentation	Le cordon d'alimentation n'est pas branché correctement.	Brancher le cordon d'alimentationcorrectement.
Aucune image à l'écran	Le récepteur est en mode veille.La prise péritel n'est pascorrectement branchée à la sortieVIDEOS du téléviseur. Un canal ouune sortie VIDEOS incorrecte estseLECTIONnée sur le téléviseur.	Mettre le récepteur sous tension.Vérifier les connexions et corriger.Vérifier le canal et la sortie vidéo et corriger(manuel d'utilisation du téléviseur).
Aucun son	Cable Le cable audio n'est pascorrectement branché.Niveau sonore régèle sur 0.La fonction Muet est activée.	Vérifier les connexions et corriger.Augmenter le niveau sonore du téléviseur. Appuyer sur la touche MUTE.
La télécommande nefonctionne pascorrectement.	Dysfonctionnement.Batteries déchargées ou malinsérées.	Diriger la télécommande vers letéléviseur.Remplacer les batteries ou les insérercorrectement.
Qualité d'image médiocre	Faible intensité du signal	Vérifier l'intensité du signal dans le menu“Balayage manuel”. Corriger l'alignementde l'antenne.
Message d'erreur“Recherche du signal” àl'écran	Câble de l'antenne débranchéou desserré.Position Incorrecte de l'antenne.	Vérifier les connexions et corriger.Vérifier la position et corrigerVérifier l'intensité du signal dans le menu“Balayage manuel"
Message d'erreur “Donnéesde canal inexistantes” àl'écran	Récepteur pas encoreparamétré	Effectuer une recherche dans le menuInstallation.

Mise au rebut

L'appareil, l'emballage (p. ex. polystyrène) et les batteries ne doivent jamais être jetés avec les ordures ménagères. Procurez-vous les informations sur la réglementation en vigueur de votre localité et éliminez les déchets conformément aux spécifications dans les différents endroits mis à disposition.

Alimentation

Type: SMPS

Tension d'entrée : 230 V~ CA, 50/60 Hz

Fusibles: 250V T1.6A

DEMODULATION : DEMODULATION OFDM (DVB-T)

MODE: 2K/8K

FREQUENCY DE CODE : Fréquence de code à convolution

Viterbi - 1/2, 2/3, 3/4, 5/6, 7/8

Tuner

Plage de fréquence : 50~860 MHz

Niveau du signal d'entrée : -25 ~ -65 dBm

Sélection du canal : synthétiseur de fréquence PLL

Impédance d'entrée : 75 Ω non équilibrée

Type de connecteur : femelle type Din (entrée RF/sortie RF)

Décodeur video

Décodage du système : MPEG 2 ISO/IEC 13818

(flux de transport)

Profil et niveau : MPEG 2 MP@ML (4:2:2)

Fréquence de données : 1~15 Mb/s

Formats vidéo : 4:3 (normal) et 16:9 (écran large)

Résolution d'image : 720(H) x 576(V) x 50 champs/s

Décodeur audio

Décodage du système : MPEG 1 ISO/IEC 11172-3 couche I & II

Mode audio : canal simple, double, stéréo et stéréo

jointe

Fréquence d'échantillonnage : 32, 44,1, 48, 96 KHz

Remarque : les caractéristiques techniques du STB peuvent être modifiées sans préavis.

Sortie a/v

PERITEL TV : VIDEO (CVBS, RGB), AUDIO D & G

PERITEL MAGNETOSCOPE : VIDEO (CVBS), AUDIO D & G

SPDIF: sortie audio numérique

HDMI : HDMI OUT (pour le modèle DTB-B460F).

Caractéristiques physiques

Dimensions (L x H x P) : 270 mm x 200 mm x 45 mm

Poids (net) : 1.2 kg

Température de fonctionnement : 0^à +45^

Température de stockage : -10 °C à +70 °C

DTB-B460F / DTB-B360F

Fusibles : 250V T1.6AH

DESMODULACION : DESMODULACION OFDM (DVB-T)

MODO: 2K/8K
