MODE D'EMPLOI DTB-B360F SAMSUNG

Ce STB a été fabriqué conformément aux normes de sécurité internationales. Veuillez lire attentivement les consignes de sécurité suivantes.

1. Respectez les instructions suivantes pour éviter d’endommager le cordon ou la fiche d’alimentation.

ALIMENTATION SECTEUR : 230 V~ CA, 50/60 Hz

Ne surchargez pas les prises murales, les rallonges ou les adaptateurs sous peine de provoquer un incendie ou un choc électrique.

Evitez de mettre des liquides en contact avec le STB.

Avant de procéder au nettoyage, débranchez le STB de la prise murale.

Nettoyez l’extérieur à l’aide d’un chiffon légèrement imprégné d’eau (n’utilisez pas de solvants).

N’obstruez pas les orifices de ventilation du STB. Assurez-vous que l’air circule librement autour du STB. Ne rangez jamais le STB dans un endroit où il serait exposé à la lumière directe du soleil ni à proximité d’appareils de chauffage, tels qu’un radiateur.

Ne placez jamais d’autres appareils électroniques au-dessus du STB. Laissez un espace d’au moins 30 mm entre le STB et le mur.

N’utilisez pas d’accessoires non recommandés par le fabricant sinon vous risquez de provoquer un danger ou d’endommager l’appareil.

Ne modifiez pas ou ne manipulez pas arbitrairement le cordon ou la fiche d’alimentation.

Ne pliez pas ou ne tordez pas excessivement le cordon d’alimentation. Veillez à débrancher le cordon d’alimentation en tenant la fiche. Eloignez le plus possible les appareils de chauffage du cordon d’alimentation pour éviter que le cache ne fonde.

2. Le non-respect de l’une des instructions suivantes peut provoquer un choc

N’ouvrez pas le corps principal.

N’insérez pas d’objets métalliques ou inflammables à l’intérieur du produit. Ne touchez pas la fiche d’alimentation avec les mains mouillées. Débranchez le cordon d’alimentation en cas d’orage. Ne couvrez pas les orifices de ventilation du récepteur avec, par exemple, des journaux, des vêtements, etc. Ne placez pas le récepteur au-dessus d’appareils électroménagers émettant de la chaleur.

3. N’utilisez pas le produit s’il est hors service. Si vous l’utilisez alors qu’il est défectueux, vous risquez de l’endommager sérieusement.

Contactez votre distributeur local si le produit est hors service.

CONNEXION AU SIGNAL DU TELEVISEUR CABLE ET AU TELEVISEUR :

Connectez tous les composants avant de brancher le cordon d’alimentation sur la prise murale. Désactivez toujours le STB, le téléviseur et les autres composants avant de brancher ou de débrancher les câbles.

N’effectuez pas vous-même l’entretien de ce produit.

Sinon, la garantie ne sera plus valide. Confiez l’entretien à un technicien qualifié.

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective)

Si le STB est installé dans une zone à forte activité orageuse, des dispositifs de protection pour la ligne téléphonique pour modem et le connecteur secteur du STB sont essentiels.

Par temps d’orage, vous devez également respecter l’instruction du fabricant relative à la protection d’autres appareils, tels que le téléviseur, les équipements Hi-Fi, etc., connectés au STB.

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

MISE A LA TERRE : Le câble terrestre DOIT ETRE MIS A LA TERRE.

Le système de mise à la terre doit être conforme à la norme SABS 061.

Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Fonctions générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Connexion du STB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Panneau avant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Panneau arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fonctionnement du récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Menu principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 1. Guide électronique de programme (EPG) . . . . . . . . . . . . . . . . . . 17 2. Chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 2.1 Balayage auto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 2.2 Balayage manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 2.3 Liste des canaux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 2.4 Canaux favoris . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 2.5 Contrôle parental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 3. Préférence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 4. Système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 4.1 Informations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 4.2 Réinitialisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 4.3 Modification du code PIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 4.4 Langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 4.5 M. à jour logiciel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3. SECTION VIDEO COMPATIBLE DVB-T VIDEO MPEG-2 (MP@ML)

PRISE EN CHARGE DU RATIO D’ASPECT 4:3 (NORMAL) ET 16:9 (ECRAN LARGE) FFT : 2 K OU 8 K 2SCART SORTIE HDMI (pour le modèle DTB-B460F).

Référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-5

F Fonctions de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TABLE DES MATIERES MD68-00296A_F

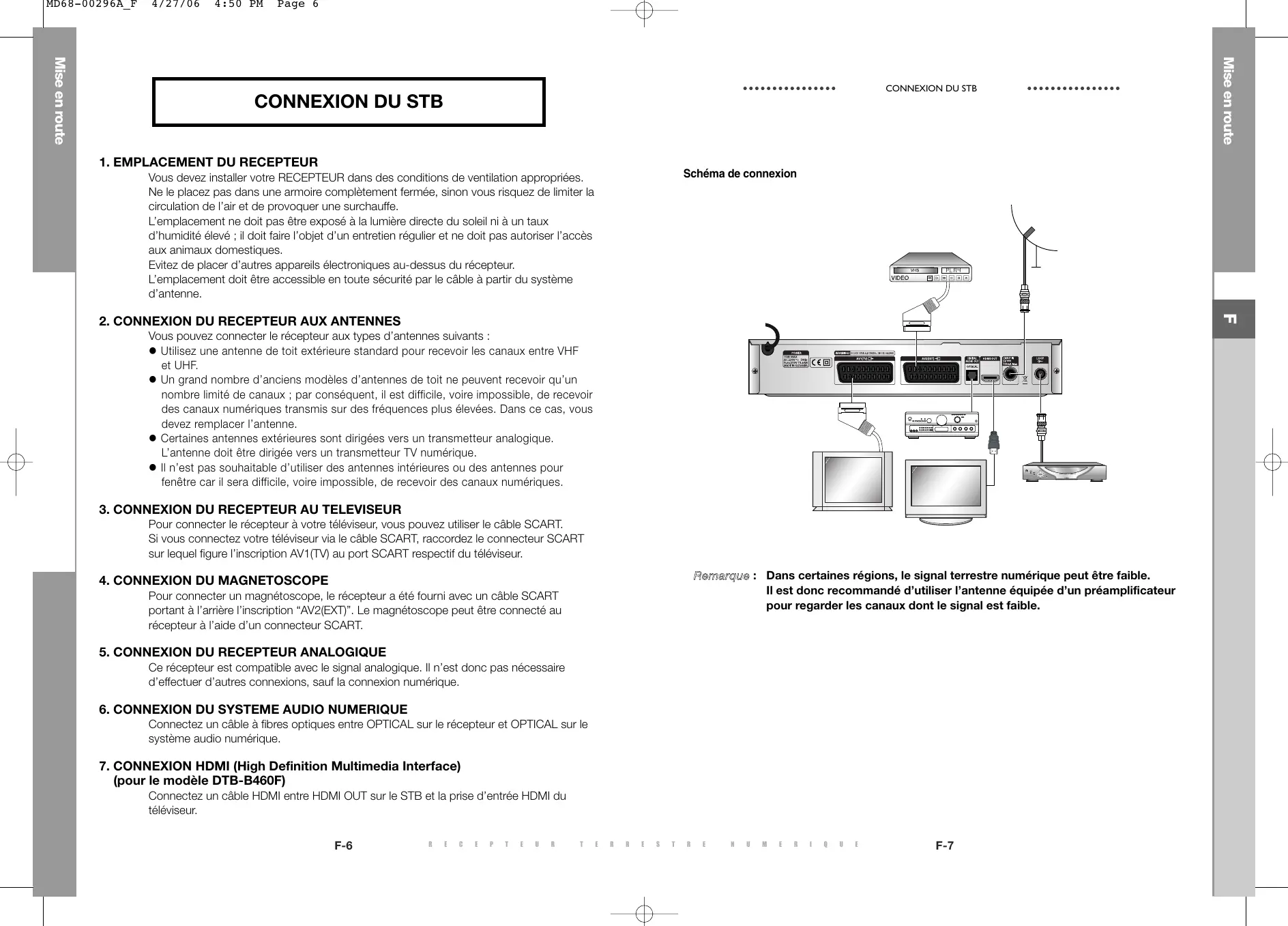

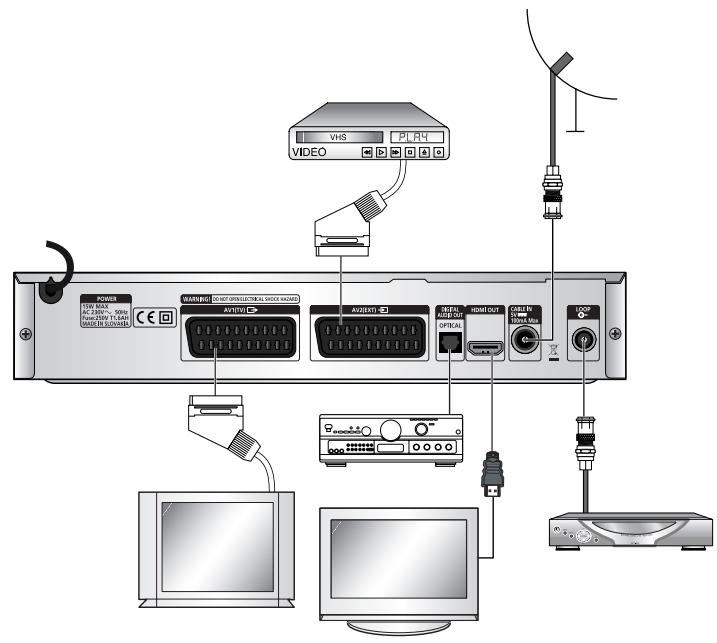

1. EMPLACEMENT DU RECEPTEUR Schéma de connexion

Vous devez installer votre RECEPTEUR dans des conditions de ventilation appropriées.

Ne le placez pas dans une armoire complètement fermée, sinon vous risquez de limiter la circulation de l’air et de provoquer une surchauffe. L’emplacement ne doit pas être exposé à la lumière directe du soleil ni à un taux d’humidité élevé ; il doit faire l’objet d’un entretien régulier et ne doit pas autoriser l’accès aux animaux domestiques. Evitez de placer d’autres appareils électroniques au-dessus du récepteur. L’emplacement doit être accessible en toute sécurité par le câble à partir du système d’antenne.

2. CONNEXION DU RECEPTEUR AUX ANTENNES Vous pouvez connecter le récepteur aux types d’antennes suivants :

Utilisez une antenne de toit extérieure standard pour recevoir les canaux entre VHF et UHF. Un grand nombre d’anciens modèles d’antennes de toit ne peuvent recevoir qu’un nombre limité de canaux ; par conséquent, il est difficile, voire impossible, de recevoir des canaux numériques transmis sur des fréquences plus élevées. Dans ce cas, vous devez remplacer l’antenne. Certaines antennes extérieures sont dirigées vers un transmetteur analogique. L’antenne doit être dirigée vers un transmetteur TV numérique. Il n’est pas souhaitable d’utiliser des antennes intérieures ou des antennes pour fenêtre car il sera difficile, voire impossible, de recevoir des canaux numériques.

3. CONNEXION DU RECEPTEUR AU TELEVISEUR Pour connecter le récepteur à votre téléviseur, vous pouvez utiliser le câble SCART.

Si vous connectez votre téléviseur via le câble SCART, raccordez le connecteur SCART sur lequel figure l’inscription AV1(TV) au port SCART respectif du téléviseur. Remarque : Dans certaines régions, le signal terrestre numérique peut être faible. Il est donc recommandé d’utiliser l’antenne équipée d’un préamplificateur pour regarder les canaux dont le signal est faible.

4. CONNEXION DU MAGNETOSCOPE Pour connecter un magnétoscope, le récepteur a été fourni avec un câble SCART portant à l’arrière l’inscription “AV2(EXT)”. Le magnétoscope peut être connecté au récepteur à l’aide d’un connecteur SCART.

5. CONNEXION DU RECEPTEUR ANALOGIQUE Ce récepteur est compatible avec le signal analogique. Il n’est donc pas nécessaire d’effectuer d’autres connexions, sauf la connexion numérique.

6. CONNEXION DU SYSTEME AUDIO NUMERIQUE Connectez un câble à fibres optiques entre OPTICAL sur le récepteur et OPTICAL sur le système audio numérique.

7. CONNEXION HDMI (High Definition Multimedia Interface)

(pour le modèle DTB-B460F) Connectez un câble HDMI entre HDMI OUT sur le STB et la prise d’entrée HDMI du téléviseur. F-6

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-7

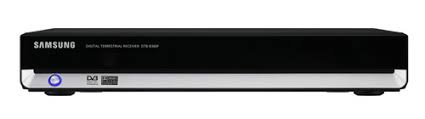

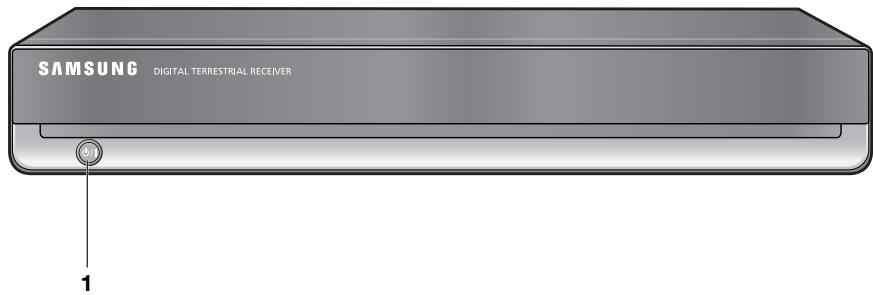

DESCRIPTION DESCRIPTION Panneau avant

Cette touche permet d’activer et de désactiver le récepteur (Veille).

R E C E P T E U R T E R R E S T R

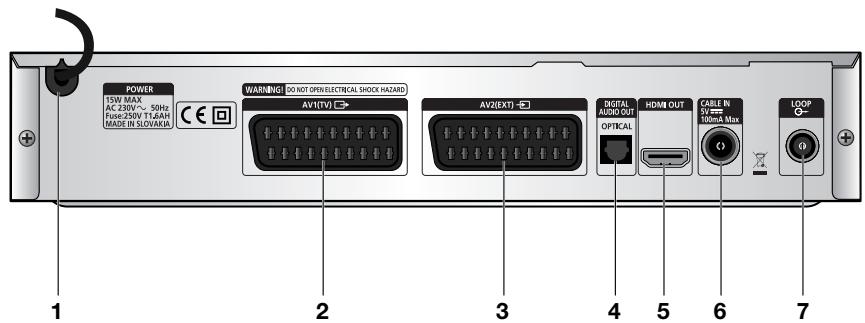

Permet de brancher le cordon d’alimentation secteur.

La plage de tension CA d’entrée est de 230 V~, 50 Hz/60 Hz.

Permet de connecter le téléviseur.

Le format RVB est pris en charge.

Permet de connecter le magnétoscope ou un autre appareil.

Sortie permettant de connecter un amplificateur numérique.

5. HDMI OUT Ce port permet de connecter la prise d’entrée HDMI de l’appareil

(pour le modèle DTB-B460F).

6. CABLE IN Ce port permet de connecter le câble coaxial à partir du réseau de câbles.

7. LOOP Permet d’activer la connexion d’un récepteur analogique.

Le récepteur est équipé de ce port ‘LOOP’.

E N U M E R I Q U E F-9

DESCRIPTION Mise en route

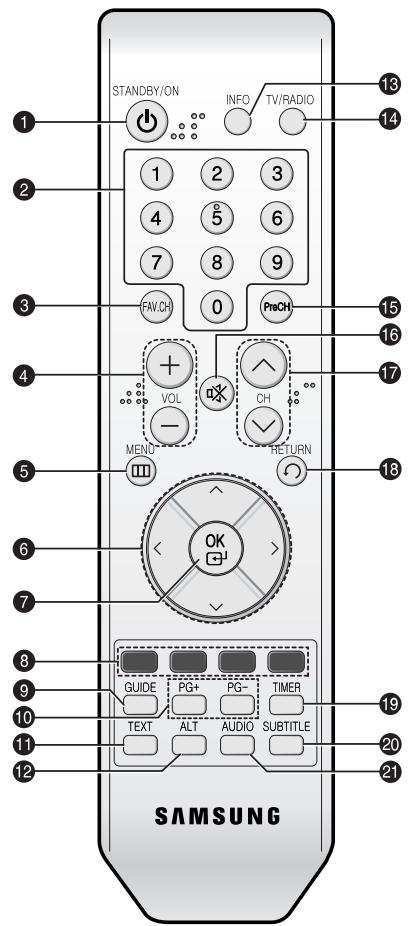

DESCRIPTION Active et désactive le STB.

2. Pavé numérique (0 à 9) Permet d’entrer une valeur numérique et de sélectionner directement le canal en saisissant le numéro dans la liste correspondante.

Affiche la liste des canaux favoris.

Permet d’augmenter ou de diminuer le volume.

5. MENU Affiche le menu principal à l’écran.

6. Touches de direction

Commandent le curseur dans le menu.

7. OK Confirme une sélection.

8. Touches couleur (rouge, vert, jaune, bleu)

Permettent de sélectionner une opération spéciale pour le STB.

9. GUIDE Affiche le guide électronique de programme (EPG).

Permet de déplacer des pages vers le haut ou vers le bas en mode

11. TEXT Permet de sélectionner le mode de télétexte.

12. ALT Permet de sélectionner la liste des pistes audio pour le service en cours.

13. INFO Permet d’afficher les informations sur le programme en cours.

14. TV/RADIO Permet de passer au canal TV ou Radio et inversement.

15. PreCH Revient au canal précédent.

Cette touche permet de permuter entre le mode audio normal et silencieux.

/CH Permet de changer les canaux.

18. RETURN Revient au menu précédent.

19. TIMER Cette fonction n'est pas prise en charge

20. SUBTITLE Permet de changer la langue d’un sous-titre.

21. AUDIO Permet de sélectionner un mode audio.

1. Lorsque vous insérez les piles, veillez à ce que la polarité (+/-) soit correcte.

2. Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-11

3. FAV.CH MD68-00296A_F

2. Contrôle du volume

1. Affichage du canal

Avant de visualiser le programme télévisé, vous devez procéder à l’installation. Par conséquent, seules les images de menu s’afficheront en premier. Une fois les canaux programmés, l’image suivante (bannière) s’affiche à chaque changement de canaux :

Pour contrôler le niveau du volume :

Appuyez sur la touche VOL+ ou VOL- pour régler le niveau du volume.

Appuyez sur l’icône (MUTE) (Muet) pour activer le mode silence. ● Appuyez de nouveau sur la touche (MUTE) (Muet) ou sur la touche VOL+ ou VOL- pour annuler le mode muet. ●

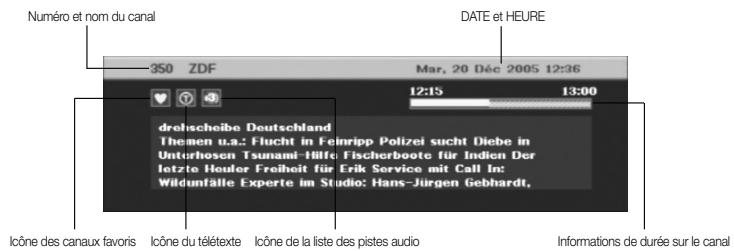

Appuyez sur la touche INFO en mode d’affichage.

Sélectionnez le canal en appuyant sur le pavé numérique (0 à 9) ou sur les touches CH /CH , puis appuyez sur la touche TV/RADIO pour passer au canal TV ou Radio. ● Si vous appuyez sur la touche INFO une seconde fois, des informations détaillées sur le programme en cours peuvent s’afficher dans une autre fenêtre.

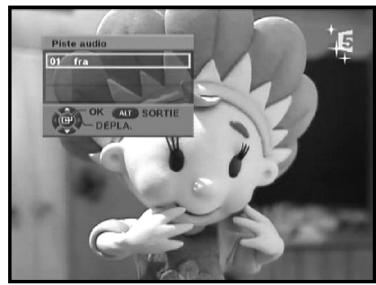

3. Sélection de piste audio

Numéro et nom du canal

Icône des canaux favoris

Appuyez sur la touche ALT pour afficher la liste des pistes audio.

● Appuyez sur les touches / et OK pour sélectionner une piste audio. ● Lorsque vous regardez la télévision via la sortie HDMI, le mode audio AC 3 n’est pas pris en charge.

DATE et HEURE Informations de durée sur le canal

Icône du télétexte Icône de la liste des pistes audio

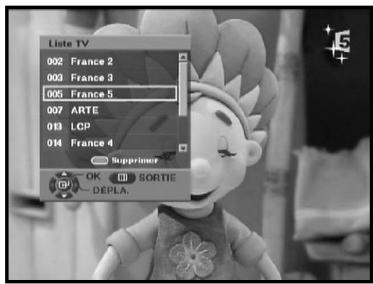

4. Liste des services

Si le programme est pris en charge, la liste d’icônes suivante s’affiche.

Appuyez sur la touche OK lorsque le programme souhaité s’affiche.

Effectuez une sélection dans la liste en appuyant sur la touche TV/RADIO. Sélectionnez le canal en appuyant sur les touches / pour déplacer les pages des listes vers le haut ou vers le bas. Appuyez sur la touche rouge pour supprimer un canal de la liste TV ou Radio. Appuyez sur la touche OK pour regarder ce canal.

Icône des canaux favoris

Icône des canaux cryptés

Icône des canaux verrouillés

Icône de la liste des pistes audio

Icône des sous-titres

Icône Chaîne de télévision

Icône Chaîne de radio

Cette image s’affiche également à chaque changement de canaux. Lorsque vous appuyez sur la touche TV/RADIO de la télécommande, vous passez du programme TV au programme RADIO et inversement.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-13

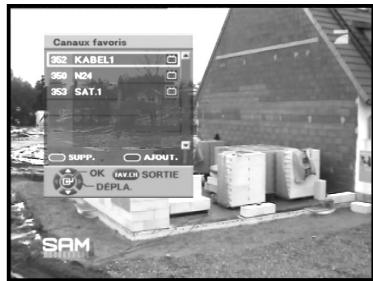

5. Configuration des canaux favoris

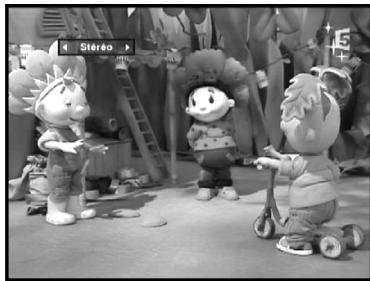

7. Sélection du mode audio

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favoris.

En fonction du programme diffusé, vous pouvez choisir le mode stéréo, mono, droite ou gauche.

Appuyez sur la touche FAV lorsque le programme souhaité s’affiche.

● Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue. Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge.

Appuyez sur la touche AUDIO pour afficher le menu audio.

● Utilisez les touches / pour sélectionner un menu audio. Stéréo:

Appuyez sur la touche FAV, puis sélectionnez le canal à l’aide des touches / .

● Appuyez sur la touche OK pour regarder ce canal.

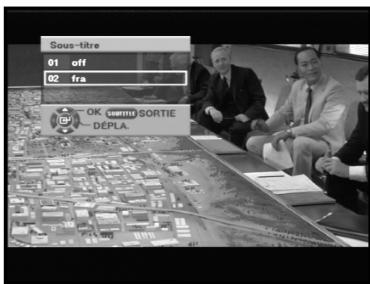

6. Modification de la langue de sous-titre

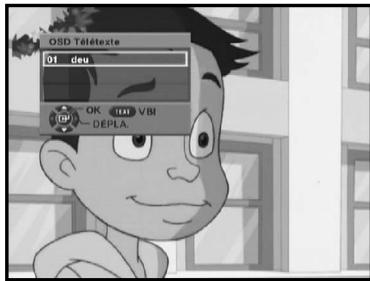

8. Modification de l’OSD de télétexte Si le programme de diffusion en cours comporte des sous-titres, appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre actuelles. Si le programme en cours est sous-titré, le symbole s’affiche en tant qu’information sur le canal.

Si le programme diffusé fournit un OSD de télétexte, appuyez sur la touche TEXT pour afficher la liste d’OSD de télétexte en cours.

Utilisez les touches / pour sélectionner l’OSD de télétexte souhaité. Appuyez sur la touche OK et l’OSD de télétexte souhaité s’affiche. Lorsque l’écran du télétexte s’affiche, appuyez sur les symboles / , / , PG+, PG-, ou sur le pavé numérique pour accéder à la page souhaitée. Pour avancer ou reculer de 100 pages, appuyez sur PG+ ou PG-. Appuyez sur la touche TEXT pour quitter le menu.

Appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre.

● Utilisez les touches / pour sélectionner la langue de sous-titre souhaitée. ● Appuyez sur la touche OK et la langue de sous-titre souhaitée s’affiche. Pour désactiver le texte, appuyez sur la touche SUBTITLE et sélectionnez ‘01 off’. Appuyez ensuite sur la touche OK.

Fonction de la touche INFO sur l’écran du télétexte

Appuyez une fois sur la touche INFO : l’arrière-plan de l’écran du télétexte devient transparent et affiche le texte.

● Appuyez deux fois sur la touche INFO : l’arrière-plan de l’écran du télétexte s’assombrit et n’affiche que le texte, pas la vidéo. ● Appuyez trois fois sur la touche INFO : un écran identique à celui de la sélection du télétexte s’affiche.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-15

F Sélectionnez cette option pour écouter la piste audio en stéréo.

Mono: Sélectionnez cette option pour écouter la piste audio en mono. Droite: Sélectionnez cette option pour écouter la piste audio droite via les deux haut-parleurs. Gauche: Sélectionnez cette option pour écouter la piste audio gauche via les deux haut-parleurs.

Pour regarder le canal favori

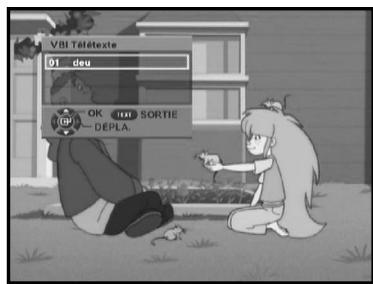

9. Modification du VBI de télétexte

Après l’installation du système d’antenne et du STB avec les connecteurs correspondants.

Branchez l’alimentation secteur et mettez le récepteur sous tension.

● Appuyez sur la touche MENU pour afficher le menu principal. L’écran suivant s’affiche : Les rubriques des sous-menus s’affichent. Les sous-menus sont Guide, Chaînes, Préférence et Système.

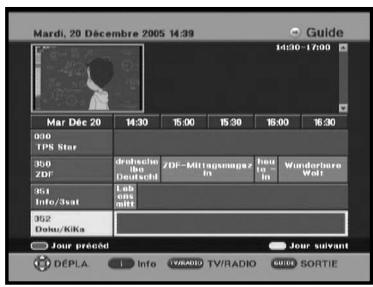

1. Guide électronique de programme (EPG)

Le guide électronique de programme fournit une liste des canaux. ●

Sélectionnez “Guide” dans le menu principal, puis appuyez sur la touche OK.

Touche verte : permet de revenir à la date précédente. Touche jaune : permet de passer à la date suivante. Touche INFO : La touche INFO permet d’afficher des informations détaillées sur la chaîne. Appuyez sur les touches / pour sélectionner le canal souhaité, puis appuyez sur la touche OK.

Remarque : Accès rapide au menu GUIDE : appuyez simplement sur la touche GUIDE lorsque le programme souhaité s’affiche.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-17

Si le programme en cours de diffusion fournit un VBI de télétexte, appuyez deux fois sur la touche TEXT pour afficher la liste VBI de télétexte en cours.

Ce télétexte s’affiche à l’écran des téléviseurs qui prennent en charge le télétexte. Utilisez les touches / pour sélectionner le VBI de télétexte souhaité. Appuyez sur la touche OK et le VBI de télétexte souhaité s’affiche. Lorsque l’écran du télétexte s’affiche, appuyez sur les symboles / ou sur le pavé numérique pour accéder à la page souhaitée. Appuyez sur la touche TEXT pour quitter le menu.

Fonctionnement du récepteur

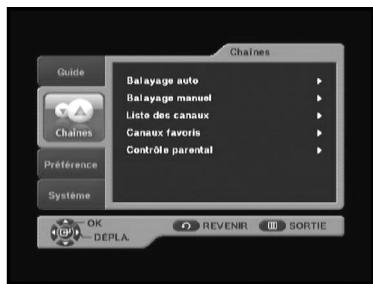

Ce menu comporte 5 sous-menus :

Balayage auto, Balayage manuel, Liste des canaux, Canaux favoris et Contrôle parental.

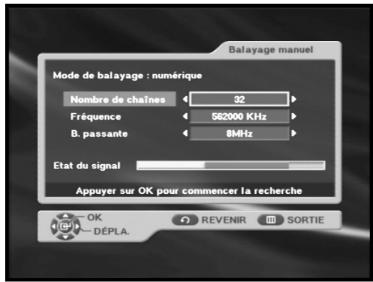

Pour régler les nouveaux canaux et les signaux faibles, le

STB est équipé de l’option “Balayage manuel” qui permet à l’utilisateur d’entrer les données relatives au canal.

Sélectionnez “Chaînes” dans le menu principal à l’aide des touches / .

● Placez le curseur sur le sous-menu et appuyez sur la touche OK.

Sélectionnez le numéro de canal.

Vous pouvez sélectionner le canal spécifié à rechercher.

Si vous n’avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s’applique.

Entrez la fréquence du canal à rechercher.

Sélectionnez la bande passante. Vous pouvez sélectionner une valeur de 6, 7 ou 8 MHz. ● Appuyez sur la touche OK pour démarrer le balayage. ●

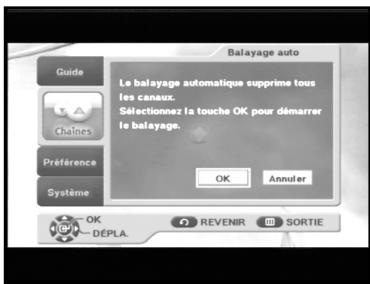

Cette fonction permet de télécharger les canaux automatiquement à partir de la charge préprogrammée. ● Appuyez sur la touche OK. Le balayage auto démarre. Tous les canaux de la liste sont automatiquement téléchargés.

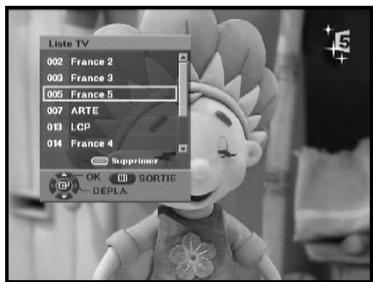

2.3 Liste des canaux

Cette fonction permet de supprimer les canaux. ●

Sélectionnez le canal à supprimer à l’aide des touches

/ . ● Appuyez sur la touche rouge. Le message “Souhaitez-vous supprimer la chaîne sélectionnée ?” s’affiche. Pour supprimer le canal, sélectionnez Oui. ● Pour accéder à une chaîne de télévision ou de radio, appuyez plusieurs fois sur la touche TV/RADIO. Remarque : 1. Pour regarder le canal sur la liste des canaux, sélectionnez le canal et appuyez sur la touche OK. 2. Accès rapide au menu Liste des canaux : appuyez simplement sur la touche OK lorsque le programme souhaité s’affiche.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-19

F Ces données sont définies par défaut, mais vous pouvez les sélectionner en option.

La barre d’état du signal vous indique si elles sont valides.

Fonctionnement du récepteur

Fonctionnement du récepteur

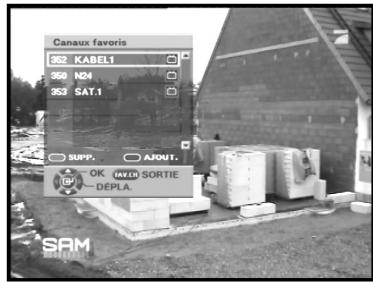

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favoris.

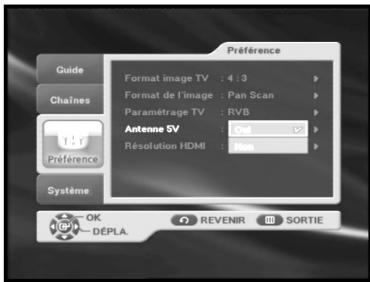

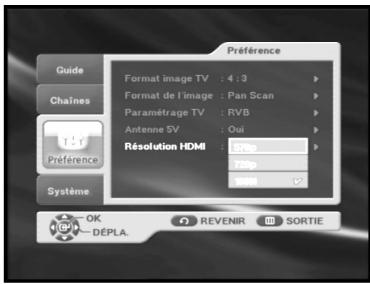

Cette option permet de modifier les réglages prédéfinis tels que le format de l’image ou le réglage TV selon vos exigences.

Vous pouvez définir les différents réglages que vous souhaitez.

Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue.

● Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge. ● Appuyez sur la touche OK pour regarder ce canal.

Placez le curseur sur le sous-menu et appuyez sur la touche OK.

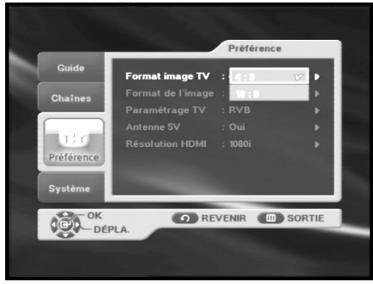

Sélectionnez le Format image TV : STANDARD 4:3 ou

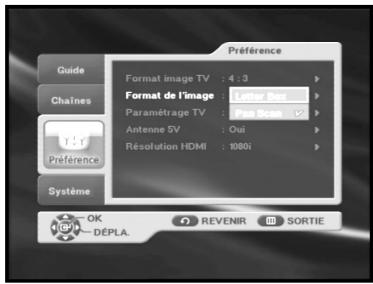

Sélectionnez le Format de l’image : Letter Box ou Pan

Scan. (BaLettres ou Rec. auto.) (Cette fonction est disponible lorsque le rapport d’aspect du téléviseur est 4:3 standard)

F Remarque : Accès rapide au menu Canaux favoris : appuyez simplement sur la touche FAV lorsque le programme souhaité s’affiche.

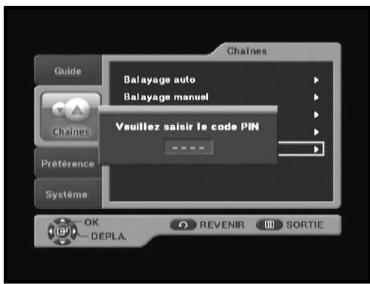

2.5 Contrôle parental

Cette fonction définit les restrictions de programmes et empêche l’accès non autorisé à votre STB à l’aide d’un code PIN (numéro d’identification personnel) de 4 chiffres (code PIN par défaut : 0000) En sélectionnant ce menu, vous pouvez verrouiller les canaux souhaités. ●

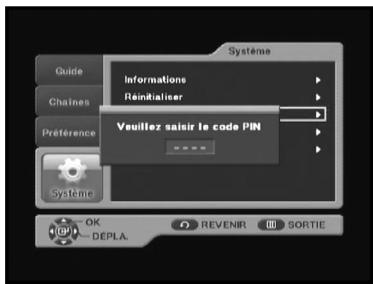

Entrez le code PIN. Si vous n’avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s’applique.

Fonctionnement du récepteur

Fonctionnement du récepteur

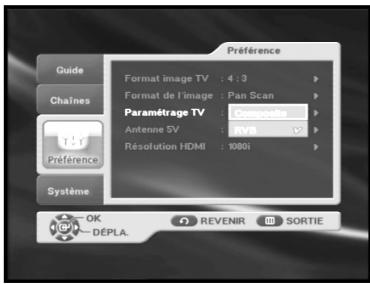

Sélectionnez le Paramétrage TV : Composite ou RVB.

Vous pouvez sélectionner le type de signal vidéo.

Résolution et entrelacement

La résolution et l’entrelacement sont deux des éléments qui déterminent la qualité d’une image télévisée. ●

pour l’équipement et la diffusion TV, la résolution est définie par le nombre de lignes horizontales qui s’affichent pour former la trame d’une image vidéo.

Plus les lignes de résolution utilisées pour dessiner la trame d’une image vidéo sont nombreuses, plus l’image sera détaillée et nette. La résolution TV standard utilise 576 lignes horizontales pour créer la trame d’une image vidéo. La technologie HDTV utilise 720 ou 1080 lignes pour créer chaque trame vidéo. ● Entrelacement : pour l’affichage vidéo, les téléviseurs affichent une nouvelle trame vidéo à une vitesse imperceptible à l’œil nu (de 24 à 60 trames par seconde selon le téléviseur et la diffusion). L’entrelacement se réfère au fait que chacune de ces trames contient toutes les lignes vidéo de chaque trame ou une ligne sur deux. Les signaux entrelacés contiennent une partie des lignes de deux trames vidéo (chacune durant 1/60e de seconde) et les combinent pour former une trame qui dure 1/30e de seconde. De cette manière, l’entrelacement trompe l’œil et vous pensez voir deux fois la résolution actuellement à l’écran. Pour la vidéo non entrelacée (appelée vidéo à balayage progressif), les trames vidéo s’affichent tous les 1/60e de seconde, contenant toutes les lignes d’informations vidéo de chaque trame.

Sélectionnez Antenne 5V : Oui ou Non.

Sélectionnez Alimentation d’antenne active Utilisez les touches / pour sélectionner Oui ou Non, puis appuyez sur la touche OK. Oui : L’alimentation d’antenne active est fournie par la borne d’entrée ANT pour améliorer le signal RF. Non : L’alimentation d’antenne active n’est pas fournie.

Sélectionnez la Résolution HDMI (High Definition

Multimedia Interface) : 576p, 720p ou 1080i. (pour le modèle DTB-B460F)

Les spécifications de la résolution vidéo sont généralement indiquées par le nombre de lignes horizontales, suivi de la lettre i pour la vidéo entrelacée ou p pour vidéo à balayage progressif. La plupart des diffusions TV utilisent 576i (576 lignes de résolution vidéo entrelacée).

Remarque : Lorsque vous connectez un câble HDMI entre la prise HDMI OUT (sortie HDMI) sur le

STB et la prise d’entrée HDMI du téléviseur, le menu Résolution HDMI s’affiche.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-23

Fonctionnement du récepteur

Fonctionnement du récepteur

4.3 Modification du code PIN Ce menu comporte 5 sous-menus : Informations,

Réinitialiser, Modifier code PIN, Langue et M.à jour logiciel.

Pour cette option, vous devez entrer le code PIN actuel à l’emplacement du premier curseur et le code PIN souhaité

à l’emplacement du deuxième curseur. Entrez une deuxième fois le nouveau code PIN pour confirmer. Le code PIN doit être une valeur numérique de 4 chiffres. CODE PIN PAR DEFAUT : 0000

Placez le curseur sur le sous-menu et appuyez sur la touche OK.

Fonctionnement du récepteur

Fonctionnement du récepteur

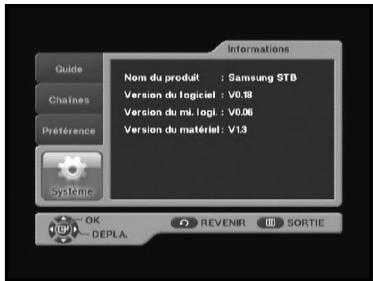

Si vous devez contacter votre fournisseur ou un centre de services, vous serez peut-être invité à fournir des informations de ce menu.

Placez le curseur sur le sous-menu et appuyez sur la touche OK.

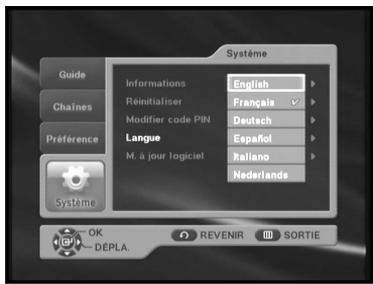

Cette option permet à l’utilisateur de sélectionner l’option

"Langue" souhaitée pour l’OSD. ●

Pour aider les utilisateurs de régions différentes ne parlant pas la même langue, l’OSD est disponible en 6 langues : English, Français, Deutsch, Español, Italiano et

Nederlands. ● Pour sélectionner la langue souhaitée, appuyez sur les touches / pour modifier la langue, puis sur la touche OK. ● La langue de l’OSD varie en fonction de l’option sélectionnée.

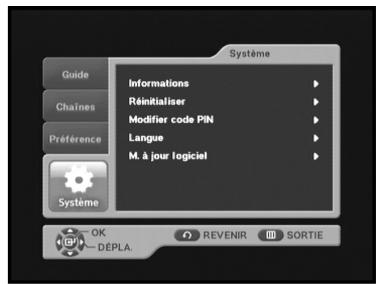

4.2 Réinitialisation

Cette fonction permet de rétablir les réglages par défaut au cas où l’utilisateur rencontre certains problèmes après la modification des données du canal et autres, qui peuvent s’avérer incorrectes. Sélectionnez le menu Réinitialiser dans le menu Système et appuyez sur la touche OK. Pour continuer, sélectionnez “OUI” dans la fenêtre d’avertissement. Les réglages par défaut du récepteur sont automatiquement réinitialisés. La procédure de réinitialisation des réglages par défaut peut durer quelques secondes.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-25

4.5 M. à jour logiciel

Dans certaines régions, le signal terrestre numérique peut être faible.

Il est donc recommandé d’utiliser l’antenne équipée d’un préamplificateur pour regarder les canaux dont le signal est faible.

Cette fonction vous permet de vérifier si une nouvelle version du logiciel est disponible et, dans ce cas, de le mettre à niveau.

Vous pouvez télécharger et mettre à niveau le logiciel du récepteur par le biais d’un canal spécifique désigné par le distributeur.

Il vous fournira davantage d’informations à ce sujet.

Aucun voyant allumé sur la face avant ; aucune alimentation

Le cordon d’alimentation n’est pas branché correctement.

Brancher le cordon d’alimentation correctement.

Aucune image à l’écran

Le récepteur est en mode veille.

La prise péritel n’est pas correctement branchée à la sortie vidéo du téléviseur. Un canal ou une sortie vidéo incorrecte est sélectionnée sur le téléviseur.

Mettre le récepteur sous tension.

Vérifier les connexions et corriger.

Cable Le câble audio n’est pas correctement branché.

Niveau sonore réglé sur 0. La fonction Muet est activée.

Vérifier les connexions et corriger.

La télécommande ne fonctionne pas correctement.

Diriger la télécommande vers le téléviseur.

Remplacer les batteries ou les insérer correctement.

Qualité d’image médiocre

Faible intensité du signal

Vérifier l’intensité du signal dans le menu

“Balayage manuel”. Corriger l’alignement de l’antenne.

“Recherche du signal” à l’écran

Câble de l’antenne débranché ou desserré.

Position incorrecte de l’antenne.

Vérifier les connexions et corriger.

Message d’erreur “Données de canal inexistantes” à l’écran

Récepteur pas encore paramétré

Effectuer une recherche dans le menu

Batteries déchargées ou mal insérées.

Vérifier le canal et la sortie vidéo et corriger

(manuel d’utilisation du téléviseur).

Augmenter le niveau sonore du téléviseur. Appuyer sur la touche MUTE.

Vérifier la position et corriger

Vérifier l’intensité du signal dans le menu “Balayage manuel”

MISE AU REBUT L’appareil, l’emballage (p. ex. polystyrène) et les batteries ne doivent jamais être jetés avec les ordures ménagères. Procurez-vous les informations sur la réglementation en vigueur de votre localité et éliminez les déchets conformément aux spécifications dans les différents endroits mis à disposition.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-27

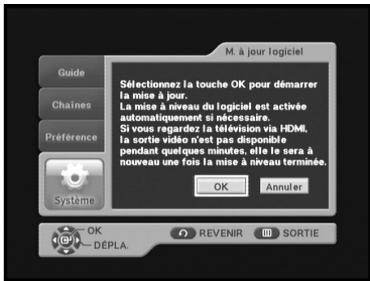

F Pour ce faire, sélectionnez ‘OK’ et appuyez sur la touche

OK. ● La recherche de la disponibilité d’une nouvelle version du logiciel prendra environ 2 minutes. Si une version plus récente est disponible, la mise à niveau du logiciel commence. ● Dans le cas contraire, le message “Il n'est pas nécessaire de mettre le logiciel à jour!” s’affiche. ● Pour annuler la mise à niveau, sélectionnez ‘Annuler’ et appuyez sur la touche OK.

Fonctionnement du récepteur

CARACTERISTIQUES TECHNIQUES Sortie A/V Type :

Tension d’entrée : Fusibles :

PERITEL MAGNETOSCOPE : SPDIF : HDMI :

VIDEO (CVBS, RGB), AUDIO D & G VIDEO (CVBS), AUDIO D & G sortie audio numérique

HDMI OUT (pour le modèle DTB-B460F).

DEMODULATION : MODE : FREQUENCE DE CODE :

Caractéristiques physiques

Dimensions (L x H x P) : Poids (net) : Température de fonctionnement : Température de stockage :

270 mm x 200 mm x 45 mm

1.2 kg 0 °C à + 45 °C

-10 °C à + 70 °C Tuner

Plage de fréquence : Niveau du signal d’entrée : Sélection du canal : Impédance d’entrée : Type de connecteur :

-25 ~ -65 dBm synthétiseur de fréquence PLL 75 Ω non équilibrée femelle type Din (entrée RF/sortie RF)

Décodage du système :

MPEG 2 ISO/IEC 13818

(flux de transport) MPEG 2 MP@ML (4:2:2) 1~ 15 Mb/s 4:3 (normal) et 16:9 (écran large) 720(H) x 576(V) x 50 champs/s

Fréquence de données : Formats vidéo : Résolution d’image : Décodeur audio Décodage du système : Mode audio :

MPEG 1 ISO/IEC 11172~3 couche I & II canal simple, double, stéréo et stéréo jointe

32, 44,1, 48, 96 KHz

Fréquence d’échantillonnage :

Remarque : les caractéristiques techniques du STB peuvent être modifiées sans préavis.

R E C E P T E U R T E R R E S T R E N U M E R I Q U E F-29

F DEMODULATION OFDM (DVB-T)

2K/8K Fréquence de code à convolution Viterbi - 1/2,2/3,3/4,5/6,7/8

5:27 PM Page II SCART TV :

SCART VÍDEO : SPDIF : HDMI :

Type : Input voltage : Fuse rating :

TECHNICAL SPECIFICATIONS TV SCART :

VCR SCART : SPDIF : HDMI :

DEMODULATION : MODE : CODE RATE :

Physical Specification
