Type de commande	Télécommande filaire murale individuelle
Couleur	Noir
Dimensions (L x H x P)	70 x 121 x 16 mm
Poids	0,09 kg
Écran	Afficheur monochrome 2,6 pouces
Unités contrôlables	Jusqu'à 16 unités intérieures
Compatibilité séries LG	LSN, LMAN, LMN, LQN, LDN, LHN, LMCN, LCN, LMVN, LVN, LMU, ARNU, URNU
Fonctions principales	On/Off, réglage température, vitesse ventilateur, balayage automatique, angle lamelles
Affichage température	Température intérieure en temps réel
Verrouillage	Verrouillage total des touches (Child Lock)
Pression statique externe	Réglage E.S.P (External Static Pressure)
Compensation coupure courant	Electric Failure Compensation intégrée
Paramétrage Wi-Fi	Mode AP Wi-Fi pour configuration réseau
Voyant LED	Indicateur de statut de fonctionnement
Application type	Hôtellerie, tertiaire, bureaux
Modèle successeur	PREMTC00U

FOIRE AUX QUESTIONS - PQRCHCA0Q LG

À quoi sert la télécommande filaire LG PQRCHCA0Q ?

La PQRCHCA0Q est une télécommande filaire murale conçue pour piloter les climatiseurs gainables et multi-splits LG en environnement hôtelier ou tertiaire. Elle offre un contrôle simplifié sans sélection de mode, idéal pour les espaces où l'utilisateur final doit disposer d'un accès limité aux réglages.

Quelle est la différence entre la PQRCHCA0Q et une télécommande filaire LG standard ?

La PQRCHCA0Q est une version simplifiée : elle ne dispose pas de minuterie, de sélection de mode, d'affichage de l'heure ni de suivi d'humidité. Elle est volontairement réduite pour les hôtels et bureaux où l'administrateur souhaite limiter les réglages accessibles aux occupants.

Combien d'unités intérieures la PQRCHCA0Q peut-elle piloter ?

La télécommande peut contrôler jusqu'à 16 unités intérieures LG connectées en réseau. Elle fonctionne en mode contrôleur individuel et doit être raccordée par câble à l'unité ou au réseau de climatiseurs.

Quels modèles LG sont compatibles avec la PQRCHCA0Q ?

Elle est compatible avec plus de 80 références d'unités intérieures LG, notamment les séries LSN, LMAN, LMN, LQN, LDN, LHN, LMCN, LCN, LMVN, LVN, LMU, ARNU et URNU. Consultez la liste de compatibilité complète dans la notice d'installation ou sur le site LG.

Comment régler la température avec la PQRCHCA0Q ?

Utilisez les touches + et - pour augmenter ou diminuer la consigne de température. La valeur souhaitée s'affiche sur l'écran monochrome de 2,6 pouces. La température ambiante intérieure est également visible en temps réel sur l'afficheur.

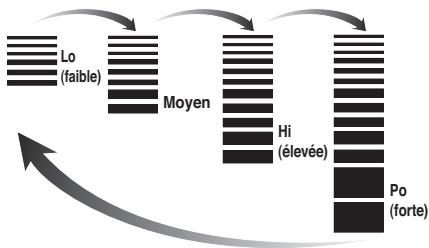

Comment régler la vitesse du ventilateur ?

Appuyez sur la touche dédiée à la vitesse de ventilation pour faire défiler les niveaux disponibles (faible, moyen, fort, automatique selon l'unité raccordée). Le réglage est immédiatement envoyé à l'unité intérieure.

Comment contrôler l'orientation des lamelles (vanes) ?

La PQRCHCA0Q permet d'ajuster l'angle des lamelles via la fonction Vane Control et d'activer le balayage automatique (Auto Swing). Pressez la touche correspondante pour choisir entre une position fixe ou le mouvement oscillant.

Comment activer le verrouillage (Child Lock) ?

La télécommande intègre une fonction ALL Button Lock (verrouillage total des touches), aussi appelée verrouillage enfants. Maintenez la combinaison de touches indiquée dans la notice pour activer ou désactiver ce mode, signalé par un indicateur à l'écran.

La PQRCHCA0Q possède-t-elle un mode Wi-Fi ?

Oui, la télécommande dispose d'un mode paramétrage Wi-Fi AP permettant de configurer la connexion sans fil des unités compatibles. Ce réglage est destiné aux installateurs et ne remplace pas les fonctions Wi-Fi d'un contrôleur domotique.

Le produit PQRCHCA0Q est-il encore disponible à l'achat ?

La PQRCHCA0Q est classée End-of-Life (EOL) par LG et a été remplacée par le modèle PREMTC00U. Il est encore possible de trouver du stock chez certains revendeurs spécialisés en pièces HVAC. Rapprochez-vous de votre distributeur LG HVAC pour la disponibilité.

Que signifie la LED sur la télécommande PQRCHCA0Q ?

Le voyant LED sert d'indicateur de statut de fonctionnement. Il signale l'état actif ou inactif de l'unité raccordée. En cas de clignotement anormal, vérifiez la connexion du câble et consultez le code d'erreur affiché sur l'écran de l'unité intérieure.

Comment compenser une panne de courant avec la PQRCHCA0Q ?

La télécommande intègre une fonction Electric Failure Compensation : après une coupure électrique, l'unité peut redémarrer automatiquement dans le dernier état de fonctionnement enregistré. Ce paramètre est configurable selon l'installation.

MODE D'EMPLOI PQRCHCA0Q LG

• Plage de valeurs de ESP : 0~255

Lisez ce manuel soigneusement avant d'utiliser votre appareil et conservez-le pour une consultation ultérieure.

MODÈLES : PQRCHCAOQ

PQRCHCAOQW

ASTUCES POUR ÉCONOMISER L'ÉNERGIE

Nous vous donnons ici quelques astuces qui vous permettront de minimiser la consommation d'énergie lorsque vous utilisez le climatiseur. Vous pouvez utiliser un climatiseur de manière plus efficace en vous référant aux instructions ci-dessous.

• Évitez un refroidissement excessif des unités intérieures. Une telle application pourrait représenter un danger pour votre santé et entraîner une plus grande consommation de courant.
• Évitez d'exposer le climatiseur aux rayons solaires lorsque vous l'utilisez à l'aide des rideaux ou des persiennes.
• Maintenez les portes et les fenêtres complètement fermées lorsque vous utilisez le climatiseur.
• Ajustez le sens du débit d'air verticalement ou horizontalement pour permettre la circulation de l'air intérieur.
• Accélérez le ventilateur pour refroidir ou réchauffer rapidement l'air intérieur en peu de temps.
• Ouvrez régulièrement des fenêtres pour des besoins d'aération étant donné que la qualité de l'air intérieur peut se détériorer si vous utilisez le climatiseur pendant plusieurs heures.
• Nettoyez le filtre à air une fois toutes les 2 semaines. La poussière et la saleté qui se sont accumulées à l'intérieur du filtre à air peuvent empêcher la circulation de l'air ou réduire les fonctions de refroidissement / déshumidification.

Pour vos archives

Agrafez votre reçu sur cette page dans le cas où vous en avez besoin pour couvrir la date d'achat ou pour des besoins de garantie. Écrivez le numéro du modèle et le numéro de série ici :

Numéro du modèle :

Numéro de série :

Ils sont mentionnés sur l'étiquette apposée sur la face latérale de l'appareil.

Nom du distributeur :

Date d'achat :

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ ENTIÈREMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.

Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir une performance optimale de votre produit.

AVERTISSEMENT :

Le non-respect de ces consignes peut être fatal ou provoquer des blessures graves.

ATTENTION :

Le non-respect de ces consignes peut provoquer des blessures légères ou endommager le produit.

AVERTISSEMENT :

• Les travaux d'installation ou de dépannage effectués par des personnes non qualifiées peuvent vous exposer à des risques, ainsi que les autres personnes.
• L'installation DOIT être conforme aux codes de construction locaux, et dans le cas où il n'en existe pas, au Code National de l'Électricité NFPA 70/ANSI C1-1003 ou à l'édition actuelle et au Code Canadien de l'Électricité, Partie 1 CSA C.22.1.
• Les informations contenues dans ce manuel sont destinées à un technicien de maintenance qualifié qui maîtrise les consignes de sécurité et dispose d'outils et d'instruments de test appropriés.
• Le fait de ne pas lire attentivement et de ne pas respecter les instructions de ce manuel peut provoquer un dysfonctionnement de l'équipement, des dégâts matériels, des blessures individuelles et/ou la mort.

Installation

• Vous devez recourir aux prestations d'un centre de services ou d'un magasin spécialisé dans l'installation lorsque vous installez les équipements.
• Cela va provoquer un incendie, un choc électrique, une explosion ou des blessures.
• Consultez un centre de services ou un magasin spécialisé dans l'installation lors de la réinstallation du produit.
• Cela va provoquer un incendie, un choc électrique, une explosion ou des blessures.
• Évitez de démonter, d'installer et de modifier les équipements de façon aléatoire.
• Cela va causer un incendie ou un choc électrique.

Fonctionnement

• Ne mettez pas de substances inflammables à proximité du produit.
• Elles vont provoquer un incendie.
• Évitez que l'eau pénètre dans le produit.
• Cela va causer un choc électrique ou une panne.
• Ne soumettez pas le produit aux chocs.
• Le fait de soumettre le produit à un choc va provoquer des pannes.
• Consultez un centre de services ou un magasin spécialisé dans l'installation lorsque le produit devient humide.
• Cela va causer un incendie ou un choc électrique.
• Ne soumettez pas le produit à un choc en utilisant des objets pointus et tranchants.
• Cela va causer des pannes en endommageant des organes.

ATTENTION

• Ne nettoyez pas le produit à l'aide d'un détergent puissant comme le solvant, mais utilisez uniquement des tissus doux.
• Ces détergents peuvent causer un incendie ou une déformation du produit.
• N'appuyez pas sur l'écran avec une forte pression et ne sélectionnez pas deux boutons.
• Cela va provoquer une défaillance ou un dysfonctionnement du produit.
• Évitez de toucher ou de tirer le fil conducteur avec des mains mouillées.
• Cela va causer une défaillance du produit ou un choc électrique.

TABLE DES MATIÈRES

2 ASTUCES POUR ÉCONOMISER L'ÉNERGIE 3 CONSIGNES DE SÉCURITÉ IMPORTANTES 6 DESCRIPTION DE LA PARTIE 6 Utilisation de la télécommande 6 Accessoires 7 INSTRUCTIONS D'INSTALLATION 8 Contrôle groupé 9 Configuration de l'installation 9 - Procédure à suivre pour accéder au mode de configuration de l'installation 10 - Tableau contenant les codes des paramètres d'installation 11 - Mode test de fonctionnement 11 - Configuration de l'adresse de la commande centrale

12 - P.S.E 12 - Thermistance 13 - Choix de la hauteur du plafond 13 - Configuration de la pression statique 14 - Configuration de la télécommande maître/esclave 14 - Changement en Fahrenheit

15 MANUEL D'UTILISATION

15 Fonctionnement standard 15 - Mode Refroidissement 15 - Mode Chauffage 15 - Mode de fonctionnement automatique 15 - Mode déshumidification 15 - Mode ventilation 16 Configuration des fonctions 16 - Sélection de la vitesse du ventilateur 16 - Contrôle de la température de la pièce 16 - Contrôle parental

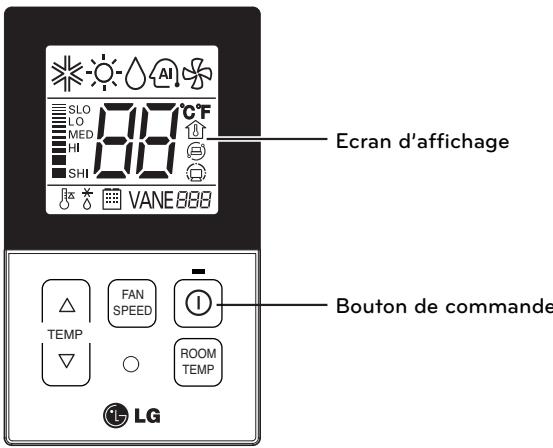

DESCRIPTION DE LA PARTIE

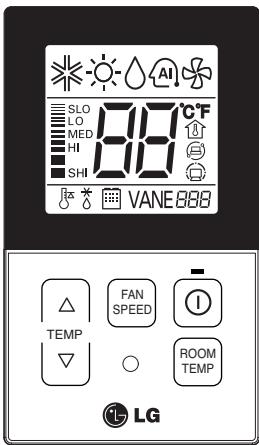

Utilisation de la télécommande

Panneau de commande	Ecran d'affichage	Description
TEMP	18~30°C	Bouton de réglage de la température: permet d'ajuster la température ambiente lors du refroidissement et du chauffage.
FAN	SLO	Bouton de réglage de la vitesse du ventilateur intéérieur: permit de régler la vitesse de ventilation.
SPEED	LDO
	MRO
	SHI
①		Bouton de mise en marche/arrêt: permet demettre le système en marche/hors tension.
ROOM		permet d'afficher la température ambiente. Exemple) 23°
TEMP

Accessoire

Câble de connexion (1EA, 10m)

Vis (2 EA)

Manuel d'utilisation

INSTRUCTIONS D'INSTALLATION

1 Serrez fermement la vis fournie après avoir installé le panneau d'installation de la télécommande à l'emplacement souhaité.

• Installez-le de sorte qu'il ne se torde pas, sinon cela pourrait entraîner une mauvaise installation.

Installez le panneau de la télécommande sur le boîtier d'encastrement, si ce dernier est prévu.

2 Vous pouvez installer le câble de la télécommande filaire selon trois directions.

• Direction d'installation : vers la surface du mur, vers le haut, vers la droite
• Si vous installez le câble de la télécommande vers le haut et vers la droite, veuillez le faire après avoir retiré la rainure guide de câble de ladite télécommande.

Retirez la rainure de guidage avec une pince à long bec.

① vers la surface du mur ② Rainure de guidage de la partie supérieure ③ Rainure de guidage de la partie droite

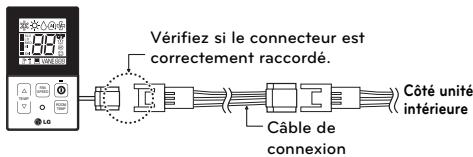

3. Connectez l'unité intérieure et la télécommande à l'aide du câble de connexion.

4. Utilisez un câble d'extension si la distance entre la télécommande filaire et l'unité intérieure est supérieure à 10 m. 5. Installez la partie supérieure de la télécommande dans le panneau d'installation fixé sur la surface du mur, comme illustré ci-dessous, puis connectez-la au panneau d'installation en appuyant sur la partie inférieure.

• Lors de la connexion, éliminez tout espace entre les parties supérieure, inférieure, droite et gauche du panneau de commande à distance et du panneau d'installation.

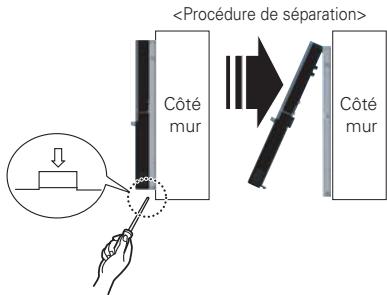

Pour séparer la télécommande du panneau d'installation, comme illustré ci-dessous, insérez d'abord le tournevis dans le trou de séparation inférieur, puis tournez dans le sens des aiguilles d'une montre.

• Il existe deux trous de séparation. Utilisez-les individuellement.
• Veillez à ne pas endommager les composants internes lors de la séparation.

Contrôle groupé

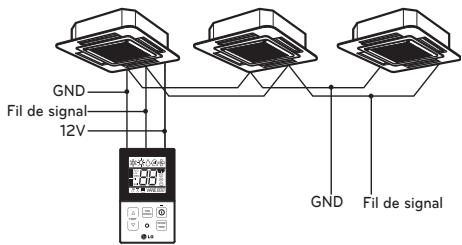

1. En cas d'installation de plus de 2 unités de climatiseur sur une télécommande filaire, effectuez la connexion comme illustré à droite.

• S'il ne s'agit pas de l'unité intérieure avec événement, définissez l'unité comme esclave.
• Vérifiez la communication via l'événement dans le manuel d'utilisation du produit.

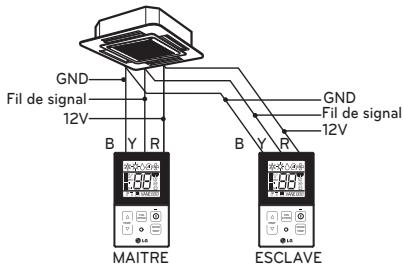

2. En cas d'installation de plus de 2 télécommandes filaires sur un climatiseur, effectuez la connexion comme illustré à droite.

• Si vous reliez plus de deux télécommandes à un seul climatiseur, configurez une télécommande comme maître et les autres comme esclaves, comme dans la figure ci-dessous.
• Vous ne pouvez pas contrôler le groupe comme illustré à droite pour certains produits.
• Consultez le manuel du produit pour plus d'informations. Pour contrôler plusieurs unités intérieures avec la fonction de communication via l'évent en utilisant une seule télécommande, vous devez modifier la configuration maître/esclave de l'unité intérieure.
• Pour les produits avec conduit et de type cassette de plafond, modifiez la configuration du commutateur du PCB intérieur.

Commutateur n° 3 désactivé : Maître (configuration par défaut)

Commutateur n° 3 désactivé : Esclave

• Pour les produits de type installation et montage mural, modifiez la configuration maître/esclave à l'aide de la télécommande sans fil. (Référez-vous à la télécommande sans fil pour plus de détails.)
• Lors de l'installation de 2 télécommandes pour une seule unité intérieure avec la fonction de communication via l'évent, configurez la télécommande maître/esclave. (Référez-vous à la sélection maître/esclave de la télécommande.) Lors du contrôle groupé, certaines fonctions peuvent être limitées, en dehors de la configuration du fonctionnement de base, le niveau de ventilation Min/Moy/Max, le réglage du verrouillage de la télécommande et le réglage de l'heure.

3. En cas d'installation de plus de 2 télécommandes filaires sur un climatiseur, veuillez effectuer la connexion comme illustré sur la figure à droite.

• Si vous connectez plus de deux télécommandes à un seul climatiseur, configurez une télécommande comme maître et les autres comme esclaves, comme dans la figure ci-dessous.
• Vous ne pouvez pas contrôler le groupe comme illustré sur la figure à droite pour certains produits.
• Consultez le manuel du produit pour plus d'informations.

Lors du contrôle groupé, configurez la télécommande maître/esclave. Référez-vous à la section relative à la configuration de l'installation pour plus d'informations sur la méthode de configuration maître/esclave.

Configuration de l'installation

Procédure à suivre pour accéder au mode de réglage de l'installation

ATTENTION

• Le mode de configuration de l'installation permet de configurer le fonctionnement détaillé de la télécommande. Une mauvaise définition du mode de configuration de l'installation peut provoquer des anomalies sur le produit, des blessures individuelles ou des dégâts matériels. Cette opération doit être réalisée par un installateur agréé. Toute installation ou modification exécutée par une personne non qualifiée ainsi que les conséquences y afférentes relèvent de la responsabilité de cette dernière. Dans ce cas, aucun entretien gratuit ne sera assuré.

1. Si vous souhaitez définir le mode de configuration de l'installation, appuyez simultanément sur le bouton Température plus et sur le bouton Température ambiante pendant cinq secondes. 2. Lorsque vous entrez dans le mode de configuration pour la première fois, le code de la fonction s'affiche sur l'écran LCD.

• Il est possible que certaines catégories du menu ne s'affichent pas selon le fonctionnement du produit, ou que le nom du produit soit différent.

1. Produit climatiseur général

Non.	Fonction	Code	Valeur
1	Test de fonctionnement	01	01:Définir
2	Configuration de l'adresse	02	00~FF : Adresse
3	Valeur P.S.E	03	<Niveau PSE> 01:Extrémanent faible 0 ~ 255 02:Faible 03:Moyen 04:Elevé 05:Extrémanent élevé
4	Thermistance	04	01:Télécommande 02:Intérieur 03:2TH
5	Hauteur du plafond	05	01:Moyen 02:Faible 03:Elevé 04:Extrémanent élevé
6	Pression statique	06	01:V-H 02:F-H 03:V-L 04:F-L
7	Configuration Maître	07	00:Esclave 01:Maître
8	Changement Celsius Fahrenheit	12	00:Celsius 01:Fahrenheit (Optimisé uniquement pour les Etats-Unis)

• Il est possible que certains contenus ne s'affichent pas selon le fonctionnement du produit.

Mode test de fonctionnement

Après avoir installé le produit, vous devez exécuter un test de fonctionnement. Pour plus de détails, consultez le manuel du produit.

1. Appuyez sur le bouton Δ et le bouton ROOM SIMULTANÉMENT pendant plus de 3 secondes. 2. Le chiffre de configuration '01' clignote.

3. Appuyez sur le bouton ① pour démarrer.

4. Pendant l'exécution du test, appuyez sur le bouton ci-dessous pour quitter le programme.

Configuration de l'adresse de la commande centrale

Il s'agit d'une configuration fonctionnelle qui permet d'utiliser la commande centrale.

1. Appuyez sur le bouton Δ et le bouton ROOM simultanément pendant plus de 3 secondes. 2. Configurez le code de la fonction '02' en appuyant sur le bouton ROOM TEMP.

3. Définissez le numéro du groupe et celui de l'unité intérieure.

4. Appuyez sur le bouton pour enregistrer la configuration. 5. Appuyez sur le bouton Δ et le bouton ROOM simultanément pendant plus de 3 secondes après la fin de la configuration.

REMARQUE

• Après la configuration, le système quitte automatiquement le mode configuration si vous n'appuyez sur aucun bouton pendant 25 secondes.
• Si vous quittez cette fonction sans appuyer sur le bouton de configuration, les paramètres ne s'appliquent pas.

P.S.E

Il s'agit d'une fonction qui détermine la force éolienne pour chaque niveau de vent. En plus, cette fonction est prévue pour faciliter l'installation.

• Une mauvaise configuration de la PSE peut provoquer un dysfonctionnement du climatiseur.
• Cette configuration doit être effectuée par un technicien certifié.

1. Appuyez sur le bouton ( ) et le bouton ( ) simultanément pendant plus de 3 secondes. 2. Configurez le code de la fonction '03' en appuyant sur le bouton ( ).

3. Sélectionnez le niveau de ventilation et la valeur de la PSE.

• Plage des valeurs PSE : 0~255

4. Appuyez sur le bouton ( ) pour enregistrer la configuration. 5. Appuyez sur le bouton ( ) et le bouton ( ) simultanément pendant plus de 3 secondes après la fin de la configuration.

REMARQUE

• Lorsque vous réglez la valeur PSE sur le produit sans une ventilation très faible ou une fonction de ventilation puissante, cela risque de ne pas fonctionner. Veillez à ce que la valeur PSE ne soit pas modifiée pour chaque niveau de ventilation.
• Une configuration de la valeur PSE à un niveau excessivement faible/élevé ne fonctionne pas pour certains produits.
• La valeur PSE est disponible pour une plage précise propre au produit.

Thermistance

Cette fonction permet de sélectionner la sonde de température pour la mesure de la température ambiante.

1 Appuyez sur le bouton Δ et le bouton simultanément pendant plus de 3 secondes. 2 Configurez le code de la fonction '04' en appuyant sur le bouton [ROOM TEMP].

3 Définissez la valeur du thermisteur en appuyant sur le bouton de contrôle de la température.

(01: Télécommande, 02: Intérieur, 03: 2TH)

4 Appuyez sur le bouton pour enregistrer la configuration. 5 Appuyez sur le bouton Δ et le bouton simultanément pendant plus de 3 secondes après la fin de la configuration.

REMARQUE

• La fonction 2TH comporte des caractéristiques opérationnelles différentes en fonction du produit.
• Refroidissement : Fonctionnement à une température supérieure en comparant la température de l'unité intérieure et celle de la télécommande filaire. (Il existe des produits qui fonctionnent à une température faible.)
• Chaud : Fonctionnement à une température plus faible en comparant la température de l'unité intérieure et celle de la télécommande filaire.

Choix de la hauteur du plafond

Cette fonction permet d'ajuster le débit d'air en fonction de la hauteur du plafond (pour le produit de type plafond)

1 Appuyez sur le bouton Δ et le bouton simultanément pendant plus de 3 secondes. 2 Configurez le code de la fonction '05' en appuyant sur le bouton [ROOM] [TEMP].

3 Définissez la valeur du thermisteur en appuyant sur le bouton de contrôle de la température.

(01: Dispositif de régulation à distance, 02: Intérieur, 03: 2TH)

4 Appuyez sur le bouton ⑥ pour enregistrer la configuration. 5 Appuyez sur le bouton et le bouton simultanément pendant plus de 3 secondes après la fin de la configuration.

REMARQUE

• Le réglage de la hauteur du plafond est disponible pour certains produits.
• Il est possible que la hauteur du plafond correspondant à la fonction "Extrêmement élevé" ne soit pas disponible selon les unités intérieures.
• Consultez le manuel du produit pour plus d'informations.

Configuration de la pression statique

Cette fonction est appliquée au type à conduit uniquement.

Sa configuration dans ces cas va causer des dysfonctionnements.

1. Appuyez sur le bouton Δ et le bouton ROOM simultanément pendant plus de 3 secondes.

2. Configurez le code de la fonction '06' en appuyant sur le bouton ROOM.

3. Définissez la valeur du thermisteur en appuyant sur le bouton contrôle de la température.

(01: V-H, 02: F-H, 03: V-L, 04: F-L)

Sélection de la pression		Fonction
		Etat de la zone	Valeur PSE standard
01	V-H	Variable	Élevé
02	F-H	Fixe	Élevé
03	V-L	Variable	Faible
04	F-L	Fixe	Faible

4. Appuyez sur le bouton pour enregistrer la configuration. 5. Appuyez sur le bouton Δ et le bouton ROOM simultanément pendant plus de 3 secondes après la fin de la configuration.

Configuration de la télécommande maître/esclave

Il s'agit d'une fonction qui permet de configurer le contrôle groupé, ou un contrôle à 2 télécommandes.

1. Appuyez sur le bouton Δ et le bouton ROOM simultanément pendant plus de 3 secondes. 2. Configurez le code de la fonction '07' en appuyant sur le bouton ROOM TEMP.

3 Sélectionnez Maître/esclave en appuyant sur le bouton de la température.

(00: Esclave, 01: Maître)

4 Appuyez sur le bouton ⑥ pour enregistrer la configuration. 5 Appuyez sur le bouton Δ et le bouton /TEMP simultanément pendant plus de 3 secondes après la fin de la configuration.

Télécommande	Fonction
Maitre	L'unité interieure fonctionné selon la télécommande principale au niveau du contrôle groupé. (maître est configuré lorsque le produit est livré ausorting de l'entreprise.)
Esclave	ConfigurEZ toutes les télécommandes sur esclave, sauf télé-commande principale sur Escalve au niveau du contrôle groupé.

• Reportez-vous à la section «Contrôle groupé» pour des détails.

• Dans un contrôle groupé, les réglages de fonctionnement de base, la puissance du débit d'air faible/moyenne/forte, le verrouillage de la télécommande, les réglages de l'heure et d'autres fonctions peuvent être restreints.

Cette fonction est utilisée pour changer l'affichage entre le Celsius et le Fahrenheit.

(Optimisé uniquement pour les États-Unis)

1 Appuyez sur le bouton Δ et le bouton simultanément pendant plus de 3 secondes. 2 Configurez le code de la fonction '12' en appuyant sur le bouton [ROOM TEMP].

3 Sélectionnez l'unité de la température à l'aide du bouton correspondant.

(00: Celsius, 02: Fahrenheit)

4 Appuyez sur le bouton pour enregistrer la configuration. 5 Appuyez sur le bouton Δ et le bouton simultanément pendant plus de 3 secondes après la fin de la configuration. * Chaque fois que vous appuyez sur le bouton Δ en mode Fahrenheit, la température va augmenter/chuter de 2 degrés.

MANUEL D'UTILISATION

Fonctionnement standard

*Le mode de fonctionnement ne peut être configuré qu'à partir de la Commande Centrale.

Mode refroidissement

Il permet de rafraîchir la pièce avec un vent pur et confortable.

1 Appuyez sur le bouton 0.

2 Réglez la température souhaitée en appuyant sur le bouton température. (Plage des températures : 18°C 30°C (64°F 86°F))

Mode chauffage

Il permet d'alimenter l'intérieur avec un vent chaud.

1 Appuyez sur le bouton 0.

2 Réglez la température souhaitée en appuyant sur le bouton température. (Plage des températures : 16°C 30°C ( 60°F 86°F )

Mode de fonctionnement automatique

Il permet de rafraîchir rapidement la pièce à l'aide d'un air frais et agréable.

1 Appuyez sur le bouton 0.

2 Lorsque la température ambiante est inférieure à la température souhaitée : démarrage du fonctionnement en mode chauffage [pour les modèles thermopompes uniquement]

Lorsque la température ambiante est supérieure à la température souhaitée : le mode refroidissement se déclenche.

Mode déshumidification

Il permet de supprimer l'humidité en refroidissant faiblement l'air.

1 Appuyez sur le bouton 0.

Mode ventilation

Il permet de souffler l'air dans l'unité intérieure.

1. Appuyez sur le bouton 0.

• Le contrôle de la température n'est pas disponible en mode Ventilation et Déshumidification.

Configuration des fonctions

Sélection de la vitesse du ventilateur

Vous pouvez contrôler la vitesse du ventilateur.

1. Appuyez sur le bouton 0. 2. Appuyez sur le bouton FAN/SPEED.

Sélection de la vitesse du ventilateur en mode Refroidissement

Sélection de la vitesse du ventilateur en mode Chauffage, Sec, Ventilation et Auto

REMARQUE

• Si le produit n'est pas compatible avec le contrôle de la vitesse du ventilateur, il ne fonctionnera pas selon la sélection que vous avez effectuée.

Contrôle de la température ambiante

1. Appuyez sur le bouton [ROOM] (TEMP).

REMARQUE

• Pour afficher la température en Celsius ou en Fahrenheit, voir page 14 pour savoir comment changer l'affichage LCD.
• Étant donné que la distribution de la température au niveau de l'espace d'installation de la télécommande n'est pas uniforme, une petite différence peut être observée entre la température réellement ressentie et l'indication de la télécommande sur la température ambiante.

Contrôle parental

Il s'agit de la fonction à utiliser pour empêcher les enfants ou des tiers d'utiliser le produit de façon inappropriée.

1. Appuyez sur le bouton Δ et le bouton FAN SPEED simultanément pendant plus de 3 secondes.

REMARQUE

• Après la configuration de la fonction 'CP', si un autre bouton est configuré, ce bouton ne peut être activé lorsque 'CP' apparaît sur la zone d'affichage de la température.
