Produkttyp	Kabelfernbedienung für Klimaanlage
Marke	LG
Kompatible Modelle	PQRCHCAOQ, PQRCHCAOQW
Abmessungen (ca.)	120 x 80 x 20 mm
Gewicht (ca.)	200 g
Stromversorgung	über Verbindungskabel von der Inneneinheit
Länge des mitgelieferten Kabels	10 m
Hauptfunktionen	Kühlen, Heizen, Auto, Entfeuchten, Lüften
Temperatureinstellung	Kühlen: 18-30 °C, Heizen: 16-30 °C
Ventilatorgeschwindigkeit	Niedrig, Mittel, Hoch, Sehr hoch (je nach Modus)
Zusatzfunktionen	Kindersicherung, Anzeige Raumtemperatur, Fernbedienungssperre
Installationskonfiguration	Funktionstest, Zentraladresse, PSE, Thermistor, Deckenhöhe, Statischer Druck, Master/Slave, Celsius/Fahrenheit
Gruppensteuerung	Bis zu mehreren Innengeräten oder mehreren Fernbedienungen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Installation durch einen qualifizierten Fachmann; nicht Wasser aussetzen; nicht zerlegen
Ersatzteile / Reparierbarkeit	Verbindungskabel (Referenz mitgeliefert), Montageschrauben; Reparatur durch autorisiertes Servicecenter
Allgemeine Informationen	Mehrsprachige Anleitung (FR, DE, EN, ES, IT, PT, RU, etc.); 128 Seiten

Häufig gestellte Fragen - PQRCHCA0Q LG

Wie installiere ich die Kabelfernbedienung?

Befestigen Sie die Installationsplatte mit den mitgelieferten Schrauben an der Wand. Verbinden Sie das Verbindungskabel zwischen Fernbedienung und Innengerät (max. Länge 10 m, bei Bedarf Verlängerung verwenden). Setzen Sie die Fernbedienung in die Platte ein, indem Sie zuerst den oberen Teil einrasten lassen, dann den unteren. Zum Entfernen stecken Sie einen Schraubendreher in das Trennungslock und drehen ihn im Uhrzeigersinn.

Wie greife ich auf den Installationskonfigurationsmodus zu?

Drücken Sie gleichzeitig die Tasten Temperatur + und Raumtemperatur für 5 Sekunden. Das Display zeigt dann den Funktionscode (z.B. 01 für Funktionstest) an.

Wie konfiguriere ich die Gruppensteuerung mit mehreren Innengeräten?

Verbinden Sie die Innengeräte parallel mit einer einzigen Fernbedienung. Stellen Sie die Slave-Geräte über den PCB-Schalter (bei Kanalmodellen) oder über die drahtlose Fernbedienung ein. Konfigurieren Sie die Kabelfernbedienung als Master (Code 07, Wert 01). Konsultieren Sie das Handbuch für Einschränkungen.

Wie ändere ich die Anzeige von Celsius auf Fahrenheit?

Im Konfigurationsmodus (Tasten Temperatur+ und Raumtemperatur 3s) wählen Sie den Funktionscode 12 und stellen Sie mit den Temperaturtasten auf 00 (Celsius) oder 01 (Fahrenheit). Bestätigen Sie mit der Ein/Aus-Taste.

Was tun, wenn die Fernbedienung nicht mit dem Innengerät kommuniziert?

Überprüfen Sie die Verkabelung: korrekter Anschluss der Drähte (3 Adern?). Stellen Sie sicher, dass die Fernbedienung richtig in der Platte sitzt. Starten Sie das Innengerät neu. Wenn das Problem weiterhin besteht, testen Sie im Funktionstestmodus (Code 01) oder wenden Sie sich an einen Installateur.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Ein/Aus und Ventilatorgeschwindigkeit für 3 Sekunden. Das Display zeigt 'CP'. Danach funktionieren nur die erlaubten Tasten; zum Deaktivieren wiederholen Sie den Vorgang.

Was bedeutet der Fehlercode oder Parameter PSE (Elektronischer Statischer Druck)?

Der PSE passt die Lüfterstärke für jede Stufe an. Er wird im Installationsmodus (Code 03) eingestellt. Wert von 0 bis 255. Eine falsche Konfiguration kann Fehlfunktionen verursachen; stellen Sie ihn nur bei Bedarf und durch einen Techniker ein.

Wie reinige ich die Fernbedienung?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, starke Reinigungsmittel oder Wasser. Vermeiden Sie Kratzer auf dem Display.

Kann ich diese Fernbedienung mit jedem LG-Klimagerät verwenden?

Nein, dieses Modell ist nur mit bestimmten LG-Innengeräten kompatibel (Modelle PQRCHCAOQ und PQRCHCAOQW). Überprüfen Sie die Kompatibilität in der Anleitung Ihres Klimageräts.

Wie ersetze ich das Verbindungskabel, wenn es beschädigt ist?

Kaufen Sie ein Ersatzkabel von LG mit gleicher Länge (max. 10 m). Trennen Sie die Stromversorgung, entfernen Sie die Fernbedienung aus der Platte, trennen Sie das alte Kabel und schließen Sie das neue an den Klemmen beider Geräte an. Bauen Sie alles wieder zusammen. Ziehen Sie bei Bedarf einen Fachmann hinzu.

BEDIENUNGSANLEITUNG PQRCHCA0Q LG

Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.

MODELLE: PQRCHCAOQ

PQRCHCAOQW

ENERGIESPARTIPPS

Die folgenden Hinweise helfen Ihnen, den Stromverbrauch des Klimagerätes zu verringern.

Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise:

• Innenräume nicht zu stark herunterkühlen. Eine zu kalte Raumluft ist gesundheitsschädlich und verursacht hohe Stromkosten.
• Direkte Sonneneinstrahlung bei laufendem Klimagerät mithilfe von Rollos oder Gardinen verhindern.
• Türen und Fenster bei laufendem Klimagerät fest geschlossen halten.
• Die Richtung des vertikalen und horizontalen Luftstroms zur optimalen Zirkulation der Raumluft einstellen.
• Den Lüfter zum schnellen Herunterkühlen oder Aufheizen der Raumluft vorübergehend auf eine höhere Geschwindigkeit einstellen.
• Zum Durchlüften regelmäßig die Fenster öffnen, da die Qualität der Raumluft bei längerem Betrieb des Klimagerates abnimmt.
• Der Luftfilter sollte alle zwei Wochen gereinigt werden. Im Luftfilter angesammelter Staub und Verunreinigungen können den Luftstrom während der Kühlung/Entfeuchtung blockieren oder behindern.

Für Ihre Unterlagen

Heften Sie Ihren Beleg als Nachweis über das Kaufdatum bzw. zur Vorlage im Garantiefall an diese Seite. Notieren Sie hier die Modell- und Seriennummer des Gerätes:

Modellnummer:

Seriennummer:

Diese Nummern finden Sie auf einem Etikett auf der Seite des Gerätes.

Händler:

Kaufdatum:

WICHTIGE SICHERHEITSHINWEISE

BITTE LESEN SIE VOR INBETRIEBNAHME DES GERÄTES SÄMTLICHE ANLEITUNGEN.

Bitte beachten Sie stets die folgenden Vorsichtshinweise, um gefährliche Situationen zu vermeiden und die optimale Leistung des Gerätes zu gewährleisten.

ACHTUNG

Bei Missachtung der Anweisungen besteht die Gefahr von schweren Verletzungen oder Lebensgefahr.

VORSICHT

Bei Missachtung der Anweisungen besteht die Gefahr von leichten Verletzungen oder Schäden am Gerät.

ACHTUNG

• Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, besteht die Möglichkeit von Gefahren für Sie und andere. Die Montage MUSS nach den örtlichen Bauvorschriften bzw. bei nicht vorhandenen Vorschriften mit den elektrotechnischen Sicherheitsvorschriften NFPA 70/ANSI C1-1003 oder einer aktuellen Ausgabe sowie den kanadischen elektrotechnischen Sicherheitsvorschriften Teil 1 CSA C.22.1 erfolgen.
• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechniker vorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge und Testgeräte verfügen.
• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahr von Geräteausfällen, Sachschäden, Verletzungen und/oder Lebensgefahr.

Montage

• Wenden Sie sich zur Montage des Gerätes an den Kundendienst oder an einen Montage-Fachbetrieb.
• Es besteht Brand-, Stromschlag-, Explosions- und Verletzungsgefahr.
• Wenden Sie sich zur Neumontage des Gerätes an den Kundendienst oder an einen Montage-Fachbetrieb.
• Es besteht Brand-, Stromschlag-, Explosions- und Verletzungsgefahr.
• Das Gerät nicht auseinandernehmen, reparieren oder verändern.
• Es besteht Brand- oder Stromschlaggefahr.

Betrieb

• Keine brennbaren Stoffe in der Nähe des Gerätes lagern.
• Ansonsten besteht Feuergefahr.
• Es darf kein Wasser in das Gerät eindringen.
• Es besteht die Gefahr von Stromschlägen und Geräteausfällen.
• Das Gerät keinen Erschütterungen aussetzen.
• Bei starker Stoßeinwirkung auf das Gerät besteht die Gefahr von Geräteausfällen.
• Falls das Gerät nass geworden sein sollte, wenden Sie sich an den Kundendienst oder an einen Montage-Fachbetrieb.
• Es besteht Brand- oder Stromschlaggefahr.
• Das Gerät nicht mit scharfen und spitzen Gegenständen berühren.
• Es besteht die Gefahr von Geräteausfällen durch beschädigte Bauteile.

VORSICHT

• Das Gerät nicht mit starken Reinigungsmitteln und nur mit einem weichen Tuch reinigen.
• Es besteht die Gefahr von Bränden und Verformungen des Gerätes.
• Nicht zu kräftig auf den Bildschirm drücken und nur eine Schaltfläche gleichzeitig antippen. - Es besteht die Gefahr von Geräteausfällen oder Fehlfunktionen.
• Das Netzkabel niemals mit feuchten Händen berühren oder daran ziehen. - Es besteht die Gefahr von Geräteausfällen oder Stromschlägen.

INHALTSVERZEICHNIS

2 ENERGIESPARTIPPS

3 WICHTIGE SICHERHEITSHINWEISE

6 BESCHREIBUNG DER BAUTEILE

6 Verwendung der Fernbedienung

6 Zubehör

7 MONTAGEANLEITUNG

8 Gruppensteuerung 9 Einstellungen 9 -Einstellungsmodus aufrufen 10 - Tabelle der Einstellungskennungen 11 - Testbetrieb 11 - Adressierung der Zentralsteuerung 12 - ESP 12 -Thermistor 13 - Wahl der Deckenhöhe 13 -Einstellung des statischen Drucks 14 -Einstellung Master/Slave für Fernbedienung 14 - Umschalten zwischen Celsius und Fahrenheit

15 BEDIENUNGSANLEITUNG

15 Normalbetrieb 15 -Kühlungsbetrieb 15 -Heizbetrieb 15 - Automatikbetrieb 15 - Entfeuchtungsbetrieb 15 -Lüfterbetrieb 16 Funktionseinstellungen 16 -Einstellen der Lüftergeschwindigkeit 16 - Raumtemperatur anzeigen 16 -Tastensperre

BESCHREIBUNG DER BAUTEILE

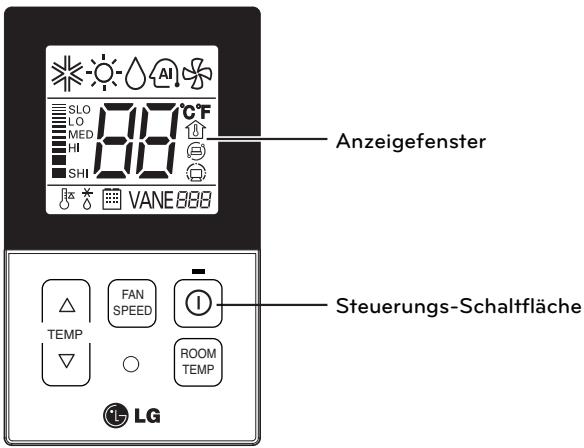

Umgang mit der Fernbedienung

Schaltkasten	Anzeigefenster	Beschreibung
TEMP	18~30°C	Taste zur Temperatureinstellung: Einstellen der Raumtemperatur im Kühlungs- bzw. Heizbetrieb.

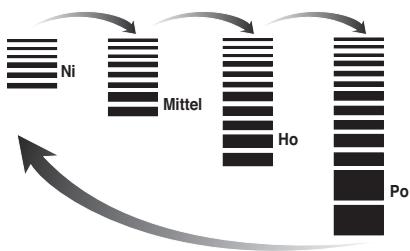

FAN	LLO	Taste für Lüftergeschwindigkeit Innengerät: Einstellen der Lüftergeschwindigkeit.
SPEED	LNO
	SHI
①		Netzschalter: Gerät ein- und ausschalten.
ROOM	8	Anzeige der Raumtemperatur. Beispiel) 23
TEMP

Zubehör

Anschlusskabel (1 Stk., 10 m)

Schrauben (2 Stk.)

Bedienungs- und Montageanleitung

MONTAGEANLEITUNG

1 Die Montagehalterung der Fernbedienung muss mit den enthaltenen Schrauben an der gewünschten Position befestigt werden.

Die Montagehalterung darf nicht gebogen werden, ansonsten kann die Fernbedienung nicht richtig eingesetzt werden. Die Fernbedienung muss an der Montagehalterung befestigt werden, falls vorhanden.

2 Die Kabel der Kabel-Fernbedienung können in drei Richtungen verlegt werden.

- Richtung: Oberfläche der Wand, oben, rechts - Beim Verlegen der Kabel der Fernbedienung oben und rechts muss zunächst die Kabelführung abgenommen werden.

Führungskerbe mit langem Stift entfernen.

① Unterputzmontage ② Kabelführung links ③ Kabelführung rechts

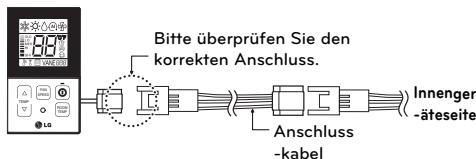

3 Bitte schließen Sie das Anschlusskabel am Innengerät und an der Fernbedienung an.

4 Bei einem Abstand zwischen Kabel-Fernbedienung und Innengerät von mehr als 10 m sollte ein Verlängerungskabel verwendet werden. 5 Betten Sie die obere Seite der Fernbedienung wie in der Abbildung gezeigt in die Montagehalterung an der Wand ein und drücken Sie dann den unteren Teil der Fernbedienung an.

• Die Fernbedienung muss ohne Zwischenräume oben, unten, rechts und links an der Montagehalterung befestigt werden.

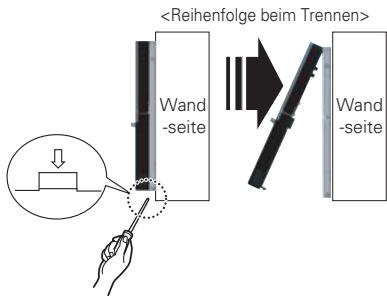

Um die Fernbedienung von der Montagehalterung abzunehmen, führen Sie einen Schraubenzieher in die untere Öffnung ein und drehen Sie ihn im Uhrzeigersinn, wie in der Abbildung gezeigt.

• An der Unterseite befinden sich zwei Öffnungen. Lösen Sie die Fernbedienung an einer Öffnung zurzeit. Die inneren Bauteile dürfen beim Abnehmen der Fernbedienung nicht beschädigt werden.

Gruppensteuerung

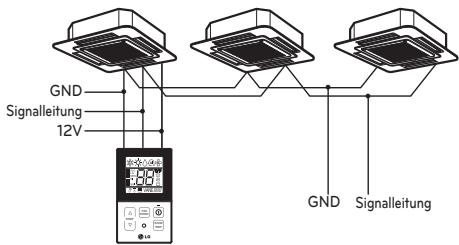

1 Richten Sie sich beim Anschluss von mehr als zwei Klimageräten an eine Kabel-Fernbedienung nach der Abbildung rechts.

• Falls es sich bei dem Gerät nicht um ein Innengerät zur Ereignismeldung handelt, stellen Sie das Gerät als Slave-Gerät ein.
• Hinweise zur Ereignismeldung finden Sie im Handbuch des Gerätes.

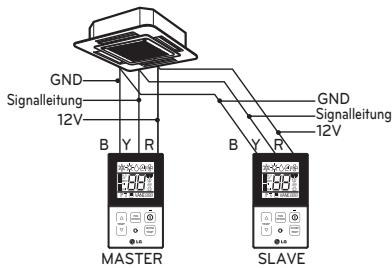

2 Richten Sie sich beim Anschluss von mehr als zwei Kabel-Fernbedienungen an ein Klimagerät nach der Abbildung rechts.

• Stellen Sie beim Anschluss von mehr als zwei Kabel-Fernbedienungen an ein Klimagerät eine Kabel-Fernbedienung als Hauptgerät (Master) und die übrigen Geräte als Nebengeräte (Slave) ein, wie in der Abbildung rechts gezeigt.
• Bestimmte Geräte lassen sich nicht wie in der Abbildung rechts als Gruppe steuern.
• Genauere Hinweise finden Sie im Handbuch des Gerätes. Zur Steuerung mehrerer Innengeräte mit Ereignismeldungsfunktion über eine Fernbedienung muss die Einstellung Master/Slave am Innengerät vorgenommen werden.
• Bei Decken-Kassetten- und Rohrleitungsmodellen müssen die Schalterstellungen der Leiterplatine des Innengerätes vorgenommen werden.

Schalter Nr. 3 AUS: Master (Werkseinstellung) Schalter Nr. 3 EIN: Slave

• Bei Modellen zur Wandmontage und Standgeräten erfolgt die Master-/Slave-Einstellung über die kabellose Fernbedienung. (Genauere Hinweise finden Sie in der Bedienungsanleitung der kabellosen Fernbedienung) * Bei Einsatz von zwei oder mehr Fernbedienungen für ein Innengerät mit Ereignismeldungsfunktion muss die Master/Slave-Einstellung der Fernbedienung vorgenommen werden. (Hinweise finden Sie im Kapitel 'Fernbedienung Master/Slave') Während der Gruppensteuerung sind bestimmte Betriebseinstellungen, die Steuerung der Luftstromrate Min./Mittel/Max., die Tastensperre der Fernbedienung und die Uhrzeiteinstellungen u. U. nur eingeschränkt verfügbar.

Richten Sie sich beim Anschluss von mehr als zwei Kabel-Fernbedienungen an ein Klimagerät nach der Abbildung rechts.

• Stellen Sie beim Anschluss von mehr als zwei Kabel-Fernbedienungen an ein Klimagerät eine Kabel-Fernbedienung als Hauptgerät (Master) und die übrigen Geräte als Nebengeräte (Slave) ein, wie in der Abbildung rechts gezeigt.
• Bestimmte Geräte lassen sich nicht wie in der Abbildung rechts als Gruppe steuern.
• Genauere Hinweise finden Sie im Handbuch des Gerätes.
• Zur Gruppensteuerung muss die Master-/Slave-Einstellung der Fernbedienung vorgenommen werden. Hinweise zum Einstellen des Master-/Slave-Betriebs finden Sie im Kapitel Einstellungsmodus unter Master/Slave.

Einstellungen

Einstellungsmodus aufrufen

VORSICHT

• Der Einstellungsmodus dient zur detaillierten Einstellung der Funktionen der Fernbedienung. Bei unsachgemäßen Einstellungen im Einstellungsmodus besteht die Gefahr von Gerätestörungen, Verletzungen oder Sachschäden. Die Einstellungen sollen von einem ausgebildeten Monteur vorgenommen werden. Bei Einstellungen oder Änderungen, die von unqualifizierten Personen vorgenommen wurden, haftet die jeweilige Person für sämtliche Folgen. In diesem Fall erlischt die Garantie.

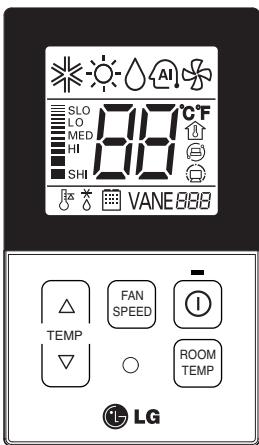

1 Um den Einstellungsmodus zu starten, halten Sie gleichzeitig die Taste Temperatur Auf und die Taste zur Einstellung der Raumtemperatur fünf Sekunden lang gedrückt. 2 Beim ersten Aufrufen des Einstellungsmodus wird eine Funktionskennung am unteren Rand der LCD-Anzeige eingeblendet.

• Je nach Funktionsumfang des Gerätes werden bestimmte Menükategorien u. U. nicht angezeigt, oder die Menübezeichnungen können sich unterscheiden.

1 Allgemeines Klimagerät

Nr.	Funktion	Kennung	Wert
1	Testbetrieb	01	01:Aktivieren
2	Adressierung	02	00~FF : Adresse
3	ESP-Wert	03	<ESP-Stufe>01: Sehr niedrig 0 ~ 25502: Niedrig03: Mittel04: Hoch05: Sehr hoch
4	Thermistor	04	01: Fernb.02: Innengerät03: 2TH
5	Deckenhöhe	05	01: Mittel02: Niedrig03: Hoch04: Sehr hoch
6	Statischer Druck	06	01: V-H02: F-H03: V-N04: F-L
7	Master-Einstellung	07	00: Slave01: Master
8	Umschalten zwischenCelsius und Fahrenheit	12	00: Celsius01: Fahrenheit (Nur für U.S.A.)

• Bestimmte Menüs werden je nach Produktmodell u. U. nicht angezeigt.

Testbetrieb

Nach der Montage des Gerätes muss ein Testlauf durchgeführt werden. Genauere Hinweise finden Sie im Handbuch des Gerätes.

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. Die Anzeige '01' blinkt.

3 Drücken Sie zum Starten die Taste ①.

4 Der laufende Testbetrieb kann über die Taste beendet werden.

Adressierung der Zentralsteuerung

Diese Funktion dient zur Verbindung mit der Zentralsteuerung.

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '02' ein.

3 Stellen Sie die Gruppen- und Innengerätenummer ein.

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und Temple gleichzeitig mindestens drei Sekunden lang gedrückt.

HINWEIS

• Falls im Einstellungsmodus 25 Sekunden lang keine Eingabe erfolgt, wird der Einstellungsmodus automatisch beendet.
• Beim Beenden ohne Drücken der Einstellungstaste werden die geänderten Einstellungen nicht übernommen.

ESP

• Eine unsachgemäße Einstellung des externen statischen Drucks der Rohrleitungen kann Fehlfunktionen des Klimagerätes verursachen.
• Diese Einstellungen müssen von einem zugelassenen Techniker vorgenommen werden.

1 Halten Sie die Tasten Δ und ROOM Temple gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '03' ein.

3 Stellen Sie die ESP-Lüfterstufe und den ESP-Wert ein.

• Einstellbare ESP-Werte: 0-255

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt.

HINWEIS

Die Einstellung des ESP-Wertes am Gerät ohne gering bzw. stark eingestellte Luftstromrate ist u. U. nicht möglich. - Der ESP-Wert sollte nicht für jede Lüfterstufe verändert werden. - Bei einigen Geräten sind die ESP-Werte Sehr gering und Leistung nicht möglich. - Der einstellbare ESP-Wert ist vom jeweiligen Gerätemodell abhängig.

Thermistor

Mit dieser Funktion wird der Temperatursensor zur Ermittlung der Raumtemperatur ausgewählt

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste [ROOM] die Funktionskennung '04' ein.

3 Stellen Sie mit den Tasten zur Temperatureinstellung einen Thermistorwert ein. (01: Fernbedienung, 02: Innengerät, 03: 2TH)

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt.

! HINWEIS

Die Funktion 2TH besitzt unterschiedliche Betriebseigenschaften als das Gerät. - Kühlung: Einstellung der Maximaltemperatur durch Vergleich der Temperaturen des Innengerätes und der Kabel-Fernbedienung. (Bestimmte Geräte werden mit geringerer Temperatur betrieben.) Heizung: Einstellung der Mindesttemperatur durch Vergleich der Temperaturen des Innengerätes und der Kabel-Fernbedienung.

Wahl der Deckenhöhe

Diese Funktion dient zur Einstellung der Luftstromrate des LÜFTERS, je nach Deckenhöhe (nur Geräte zur Deckenmontage).

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '05' ein.

3 Stellen Sie mit den Tasten zur Temperatureinstellung einen Thermistorwert ein.

(01: Fernbedienung, 02: Innengerät, 03: 2TH)

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt.

HINWEIS

Die Deckenhöhe kann nur bei bestimmten Modellen eingestellt werden. Die Einstellung "Sehr hoch" für die Deckenhöhe ist bei bestimmten Innengeräten nicht möglich. - Genauere Hinweise finden Sie im Handbuch des Gerätes.

Einstellung des statischen Drucks

Diese Funktion ist ausschließlich für Rohrführungsmodelle möglich. Diese Einstellung kann bei bestimmten Modellen zu Fehlfunktionen führen.

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '06' ein.

3 Stellen Sie mit den Tasten zur Temperatureinstellung einen Thermistorwert ein.

Auswahl des Drucks		Funktion
		Bereichsstat us	ESP-Standardwe rt
01	V-H	Variabel	Hoch
02	F-H	Fest	Hoch
03	V-L	Variabel	Niedrig
04	F-L	Fest	Niedrig

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt.

Einstellung Master/Slave für Fernbedienung

Mit Hilfe dieser Funktion wird die Gruppensteuerung bzw. die Steuerung über zwei Fernbedienungen festgelegt.

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '07' ein.

3 Wählen Sie mit den Tasten zur Temperatureinstellung entweder Master oder Slave. (00: Slave, 01: Master)

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt.

Fernbediedung	Funktion
Master	Das Innengerät wird während der Gruppensteuerung über die Master-Fernbediennung betriehen. (Die Werkseinstellung für diesen Wert lautet Master.)
Slave	Zur Gruppensteuerung sollenn)samtliche Fernbedienungen alsSlave- und nur eine als Master-Fernbediennung eingerichtet werden.

• Genauere Hinweise finden Sie im Kapitel 'Gruppensteuerung'.
• Während der Gruppensteuerung sind allgemeine Betriebseinstellungen, die Steuerung der Luftstromrate gering/mittel/stark, die Tastensperre der Fernbedienung, die Uhrzeiteinstellungen sowie andere Funktionen u. U. nur eingeschränkt verfügbar.

Umschalten zwischen Celsius und Fahrenheit

Diese Funktion erlaubt das Umschalten zwischen Celsius und Fahrenheit. (Nur für U.S.A.)

1 Halten Sie die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. 2 Stellen Sie mit der Taste ROOM die Funktionskennung '12' ein.

3 Legen Sie mit den Tasten zur Temperatureinstellung die Maßeinheit für die Temperaturanzeige fest. (00: Celsius, 01: Fahrenheit)

4 Drücken Sie zum Speichern die Taste ①. 5 Halten Sie nach dem Vornehmen der Einstellungen die Tasten Δ und ROOM gleichzeitig mindestens drei Sekunden lang gedrückt. * Bei jedem Drücken der Tasten [Δ] [√] im Fahrenheit-Modus wird die Temperatur um zwei Grad erhöht/verringert.

BEDIENUNGSANLEITUNG

Normalbetrieb

• Der Betriebsmodus kann nur über die Zentralsteuerung eingestellt werden.

Kühlbetrieb

Die Raumtemperatur wird angenehm heruntergekühlt.

1 Drücken Sie die Taste ①.

2 Stellen Sie mit den Tasten zur Temperatureinstellung die gewünschte Temperatur ein. (Einstellbarer Temperaturbereich: 18°C - 30°C [64°F-86°F])

Heizbetrieb

Zuführung von warmer Luft in den Raum.

1 Drücken Sie die Taste ①.

2 Stellen Sie mit den Tasten zur Temperatureinstellung die gewünschte Temperatur ein. (Einstellbarer Temperaturbereich: 16°C - 30°C [60°F-86°F])

Auto-Betriebsmodus

Für kühle und angenehm frische Raumluft in kürzester Zeit

1 Drücken Sie die Taste ①.

2 Falls die Raumtemperatur geringer als die gewünschte Temperatur ist: Der Heizbetrieb wird gestartet [Nur Geräte mit Wärmepumpe]

Falls die Raumtemperatur höher als die gewünschte Temperatur ist: Der Kühlbetrieb wird gestartet

Entfeuchtungsbetrieb

Während des Kühlbetriebs wird Luftfeuchtigkeit beseitigt.

1 Drücken Sie die Taste ①.

Lüfterbetrieb

Es wird unbehandelte Luft in den Raum geleitet, keine Kaltluft.

1 Drücken Sie die Taste ①.

* Im Entfeuchtungs- und Lüfterbetrieb kann die Temperatur nicht eingestellt oder geändert werden.

Einstellungen der Funktionen

Einstellen der Lüftergeschwindigkeit

Die Lüftergeschwindigkeit kann auf einfache Weise eingestellt werden.

1 Drücken Sie die Taste ①. 2 Drücken Sie die Taste FAN SPEED

Einstellen der Lüftergeschwindigkeit im Kühlbetrieb

Einstellen der Lüftergeschwindigkeit im Heiz-, Trocknungs-, Lüfter- und Automatikbetrieb

HINWEIS

• Falls die Steuerung der Lüftergeschwindigkeit für dieses Gerät nicht möglich ist, wird die Auswahl nicht übernommen.

Überprüfung der Raumtemperatur

1 Drücken Sie die Taste [ROOM] [TEMP].

HINWEIS

Um die Temperaturanzeige auf Celsius oder Fahrenheit umzuschalten, beachten Sie die Hinweise zum LCD-Bildschirm auf Seite 14. Da die Temperaturverteilung am Montageort der Fernbedienung nicht immer gleichmäßig ist, können leichte Unterschiede zwischen der tatsächlich geführten und der auf der Fernbedienung angezeigten Raumtemperatur festgestellt werden.

Tastensperre

Mit Hilfe dieser Funktion wird eine Bedienung des Gerätes durch Kinder oder unbefugte Personen verhindert.

1 Halten Sie die Tasten Δ und gleichzeitig mindestens drei Sekunden lang gedrückt.

HINWEIS

• Bei aktivierter Tastensperre werden sämtliche Tasten deaktiviert und das Symbol 'CL' erscheint im Anzeigebereich der Temperatur.
