Type de produit	Appareil photo numérique compact
Marque	Samsung
Modèle	PL100 Silver Front
Capteur	CCD 1/2,33", 12,2 mégapixels effectifs
Objectif	Focale 6,3-18,9 mm (équiv. 35-105 mm), ouverture F3,0-F5,6
Écran principal	LCD 2,7", 230 000 points
Écran frontal	LCD 1,5", 61 000 points (autoportrait)
Dimensions (L x H x P)	95,7 x 56 x 20,3 mm
Poids	111 g (sans batterie ni carte)
Alimentation	Batterie lithium-ion rechargeable BP70A, 740 mAh
Stockage interne	Environ 5 Mo
Stockage externe	Carte SD/SDHC (jusqu'à 8 Go)
Vitesse d'obturation	Auto 1/8-1/1500 s, Programme 1-1/1500 s, Nuit 8-1/1500 s
Fonctions principales	Photo, vidéo, autoportrait avec écran frontal, détection de visage, suivi de mise au point
Connectivité	USB 2.0, sortie AV, prise DC
Logiciel fourni	Intelli-studio (transfert et retouche)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	5% à 85%
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux ; éviter poussière et humidité
Sécurité	Ne pas utiliser près de gaz inflammables ; tenir hors de portée des enfants ; ne pas utiliser le flash à moins d'1 m des yeux
Pièces détachées et réparabilité	Batterie et chargeur spécifiques Samsung ; carte mémoire standard

FOIRE AUX QUESTIONS - PL100 SILVER FRONT SAMSUNG

Comment allumer l'appareil photo ?

Appuyez sur le bouton Marche/Arrêt (numéro 2 sur le schéma). Lors de la première mise sous tension, configurez la langue, la date et l'heure.

Comment prendre un autoportrait avec l'écran frontal ?

En mode Prise de vue, appuyez une fois sur le bouton Écran LCD Frontal (numéro 4). L'écran frontal s'allume pour vous cadrer. Appuyez à mi-course puis à fond sur le déclencheur.

Comment transférer les photos sur un ordinateur Windows ?

Connectez l'appareil à l'ordinateur avec le câble USB fourni. Allumez l'appareil. Sous Windows Vista/7, sélectionnez 'Run Installer.exe'. Le logiciel Intelli-studio s'ouvre et vous guide pour le transfert.

Quel type de carte mémoire puis-je utiliser ?

Vous pouvez utiliser une carte SD (jusqu'à 4 Go) ou SDHC (jusqu'à 8 Go). Insérez-la avec la puce orientée vers le haut.

Comment charger la batterie ?

Utilisez l'adaptateur secteur et le câble USB fournis. Branchez l'appareil (éteint) à une prise secteur. Le voyant est rouge pendant la charge et vert quand elle est terminée.

Comment filmer une vidéo ?

Tournez la molette sur le mode (vidéo). Cadrez votre sujet et appuyez sur le déclencheur pour démarrer. Pour mettre en pause, appuyez sur OK. Appuyez à nouveau sur le déclencheur pour arrêter.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement insérée. Si le problème persiste, retirez la batterie et la carte mémoire, attendez quelques secondes puis réinsérez-les.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec (type microfibre). Ne soufflez pas directement avec la bouche pour éviter l'humidité. Évitez les solvants.

Quels accessoires sont optionnels ?

Vous pouvez acheter un étui de protection, un câble Audio/Vidéo pour visualiser sur un téléviseur, un chargeur de batterie supplémentaire ou des cartes mémoire plus grandes.

Combien de photos puis-je stocker sur une carte de 1 Go ?

En résolution maximale (12M), environ 147 photos ; en résolution normale, environ 403 photos. Ces chiffres sont indicatifs et varient selon les conditions de prise de vue.

MODE D'EMPLOI PL100 SILVER FRONT SAMSUNG

Informations relatives à la santé et à la sécurité ..... 2 1

Présentation de l'appareil photo 4 13

Assemblage de votre appareil photo 5 12

Contenu du coffret 5

Insertion de la batterie et de la carte mémoire 6

Chargement de la batterie......6

Mise en route de l'appareil photo 7

Sélection des options .....7

Prise de vues photo ou vidéo 8 27

Lecture de fichiers 9 55

Transfert de fichiers vers un PC (Windows) 10 68

Caractéristiques ....11 91

FR-2

Informations relatives à la santé et à la sécurité

Avertissements

N'utilisez pas l'appareil photo à proximité de gaz et de liquides inflammables ou explosifs

N'utilisez pas l'appareil à proximité de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matériaux explosifs dans le même emplacement que l'appareil ou ses accessoires.

Ne laissez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographiés

N'utilisez pas le flash trop près (moins d'un mètre) des personnes et des animaux. L'utilisation du flash trop près des yeux du sujet peut provoquer des lésions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

• Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre appareil.
• Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cuisinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Attention

Manipulez et stockez votre appareil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre appareil photo. N'utilisez pas l'appareil avec les mains mouillées. L'eau peut endommager votre appareil photo et entraîner l'annulation de la garantie du fabricant.
• Evitez d'utiliser et de stocker votre appareil dans un endroit poussiéreux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

- Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enfoncer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

- N'introduisez pas de corps étrangers dans les compartiments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par votre garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0 °C / 32 °F ou supérieures à 40 °C / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionnements des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

FR-3

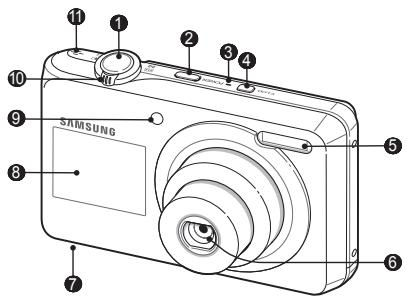

Présentation de l'appareil photo

SAMSUNG

1 Déclencheur
② Bouton de marche/arrêt
③ Microphone
4 Bouton de l'ecran LCD frontal
5 Flash
6 : Objectif
7 Trappe batterie
8 Écran frontal
⑨ Voyant AF / Voyant du retardateur
10 Touche zoom
11 Haut-parleur

⑫ Voyant d'etat
13 Molette de réglage
14 Port USB et port Audio/Vidéo (Compatible avec un câble USB ou un câble Audio/Vidéo)
15 Touche Fonction
16 Touche Lecture
17 Touche Navigation / Touche OK
18 Touche Menu
19 Fixation du pied
20 Écran principal

FR-4

Assemblage de votre appareil photo

Contenu du coffret

Adaptateur secteur / Câble USB

CD-ROM (Manuel d'utilisation inclus)

Guide de demarrage rapide

Accessoires en option

Étui de l'appareil photo

Cartes mémoire

Câble Audio/Vidéo

Chargeur de batterie

FR-5

Assemblage de votre appareil photo

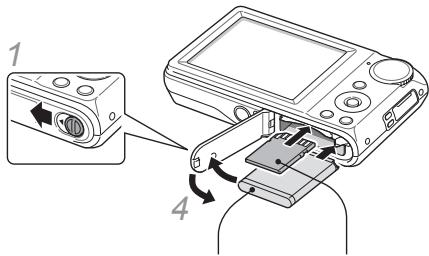

Insertion de la batterie et de la carte mémoire

3 Le logo Samsung est orienté vers le haut
2 La puce est orientée vers le haut

▼ Retrait de la batterie

▼ Retrait de la carte mémoire

Poussez doucement jusqu'à faire sortir la carte de son logement, puis retirez-la entièrement.

FR-6

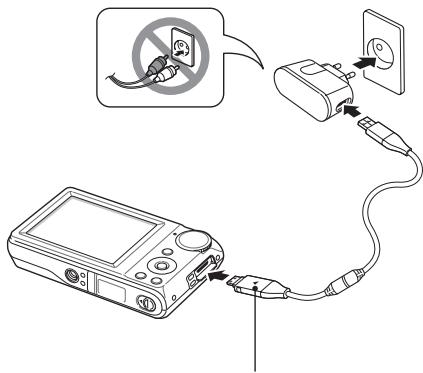

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

• Rouge : en charge
• Vert : rechargé

Mise en route de l'appareil photo

1 Appuyez sur [POWER].

- L'écran de configuration initiale s'affiche lorsque vous allumez votre appareil photo pour la première fois.

2 Sélectionnez une langue, réglez la date et l'heure et choisissez un fuseau horaire.

Sélection des options

1 En mode Prise de vue, appuyez sur [MENU].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

12M -2 -1 0 +1 +2 ISO EV MENU RETOUR Déplacer

• Pour vous déplacer à gauche ou à droite, appuyez sur [⚡] ou [💡].
• Pour vous déplacer en haut ou en bas, appuyez sur [DISP] ou [✿].

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

- Appuyez de nouveau sur [MENU] pour revenir au menu précédent.

FR-7

Français

Prise de vues photo ou vidéo

Prise de vues

1 À l'aide de la molette de réglage, choisissez le mode AUTO.
2 Cadrez le sujet à photographier.
3 Appuyez à mi-course sur le déclencheur pour une mise au point automatique.

- Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

FR-8

Prenez une photo de vous-même en utilisant l'écran frontal

L'écran frontal vous permet de réaliser des autoportraits.

1 En mode Prise de vue, appuyez une fois sur [Ecran LCD Frontal].

- L'écran frontal bascule en mode Autoportrait.

2 Appuyez à mi-chemin sur le déclencheur pour une mise au point automatique.
3 Appuyez à fond sur le déclencheur pour prendre la photo.

Filmer une séquence vidéo

1 À l'aide de la molette de réglage, choisissez le mode 🎨.
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur.
- Appuyez sur [OK] pour marquer une pause ou reprendre.
4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Remarque

Nombre de photos en fonction de la résolution
(pour une carte SD de 1 Go)

Résolution		Maximale	Elevée	Normale
12M	4000 X 3000	147	284	403
10M	3984 X 2656	167	313	441
9M	3840 X 2160	202	367	528
8M	3264 X 2448	211	374	537
5M	2560 X 1920	339	566	792
3M	2048 X 1536	510	802	1 065
2M	1920 X 1080	735	1 144	1 437
1M	1024 X 768	1 287	1 670	1 872

Ces chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramètres et des conditions de prise de vue.

Lecture de fichiers

Visionner des photos

1 Appuyez sur [▶].
2 Appuyez sur [⚡] ou sur [💡] pour parcourir les fichiers.
- Maintenez appuyé pour un défilement rapide des fichiers.

Affichage des vidéos

1 Appuyez sur [▶].
2 Appuyez sur [OK].
3 Utilisez les touches suivantes pour contrôler la lecture.

[⚡]	Retour arrière
[OK]	Mettre en pause ou reprendre après une pause
[💡]	Avance rapide
[Zoom] vers la gauche ou la droite	Réglage du niveau sonore

FR-9

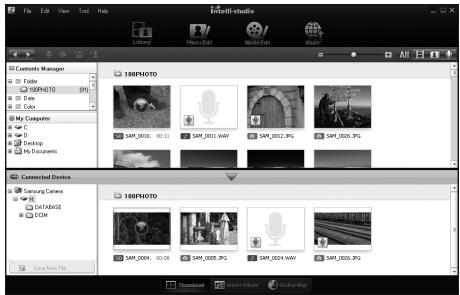

Transfert de fichiers vers un PC (Windows)

1 Branchez l'appareil photo à l'ordinateur à l'aide du câble USB.

2 Allumez l'appareil photo.

• L'ordinateur reconnaît l'appareil photo automatiquement.
• Pour Windows Vista, sélectionnez Run Installer. exe dans la fenêtre AutoPlay.

3 Sélectionnez un dossier sur votre ordinateur dans lequel vous allez enregistrer les nouveaux fichiers.

- Si votre appareil photo est vide, la fenêtre de sauvegarde n'apparaitra pas.

4 Sélectionnez Oui.

- Les nouveaux fichiers seront transférés sur votre ordinateur. Vous pouvez à présent utiliser le programme Intelli-studio.

File Edit View Tools Help Library Format Edit Book Content Manager OP Color XOMY010 (PP) Date Color My Computer C: Desktop My Documents 18BFSHOTO SAP_0016. 30.11 SAP_0011.WAV SAP_0023.JPG SAP_0026.JPG Connected Device SamsungCamers DATABILE COM 18BFSHOTO SAP_0024. 30.08 SAP_0025.JPG SAP_0029.WAV SAP_0026.JPG Download Refresh Window Help

Remarque

À propos d'Intelli-studio

Intelli-studio est un programme qui permet de lire et de modifier les fichiers. Ce logiciel vous permet également de télécharger des fichiers vers des sites Web tels que Flickr ou YouTube.

FR-10

Caractéristiques

Capteur d'images	• Type : CCD 1/2.33" (environ 7,79 mm)• Pixels effectifs : environ 12,2 mégapixels• Nombre total de pixels : environ 12,4 mégapixels
Objectif	• Distance focale : Objectif Samsung f = 6,3 - 18,9 mm (équivalent à un film 35 mm : 35 - 105 mm)• Plage d'ouverture de l'objectif : F3,0 (W) - F5,6 (T)
Écran	• Écran principal : 2,7" (environ 6,9 cm) QVGA (230 000 pixels)• Écran frontal : LCD TFT 1,5" (3,8 cm) 61 000 pixels
Mise au point	Mise au point auto TTL (Mise au point multiple, Mise au point au centre, MAP détect. visage, Mise au point avec suivi)
Vitesse d'obturation	• Automatique : 1/8 - 1/1 500 s.• Programme : 1 - 1/1 500 s.• Nuit : 8 - 1/1 500 s.• Feux d'artifice : 2 s.
Stockage	• Mémoire interne : environ 5 Mo• Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garantis), Carte SDHC (jusqu'à 8 Go garantis)La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (BP70A, 740 mAh)
Dimensions (l x h x p)	95,7 x 56 x 20,3 mm
Poids	111 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité	5 - 85 %

FR-11
