PL100 - Appareil photo SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo numérique compact
Marque	Samsung
Modèle	PL100
Capteur d'image	CCD 1/2,33", 12,2 mégapixels effectifs
Objectif	Samsung, f=6,3-18,9 mm (équiv. 35-105 mm), ouverture F3,0 (W) - F5,6 (T)
Écran principal	LCD TFT 2,7" (6,9 cm), 230 000 pixels
Écran frontal	LCD TFT 1,5" (3,8 cm), 61 000 pixels
Mise au point	Automatique TTL (multi, centre, détection visage, suivi)
Vitesse d'obturation	Auto: 1/8-1/1500 s, Programme: 1-1/1500 s, Nuit: 8-1/1500 s, Feux d'artifice: 2 s
Stockage interne	Environ 5 Mo
Stockage externe	Carte SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go) - optionnelles
Alimentation	Batterie lithium-ion rechargeable BP70A (740 mAh)
Dimensions (L×H×P)	95,7 × 56 × 20,3 mm
Poids	111 g (sans batterie ni carte mémoire)
Connectivité	USB 2.0, Audio/Video (prise combo 20 broches)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	5 à 85 %
Fonctions principales	Prise de photos et vidéos, autoportrait par écran frontal, flash intégré, zoom optique 3x, retardateur, détection de visage
Entretien et nettoyage	Éviter l'eau, la poussière et les températures extrêmes. Nettoyer avec un chiffon doux.
Sécurité	Ne pas utiliser près de gaz inflammables. Tenir hors de portée des enfants. Utiliser uniquement des batteries et chargeurs Samsung.
Pièces détachées et réparabilité	Batterie, chargeur, câble USB, carte mémoire en option. Réparation par centre agréé.

FOIRE AUX QUESTIONS - PL100 SAMSUNG

Comment charger la batterie du Samsung PL100 ?

Utilisez le chargeur fourni ou l'adaptateur secteur. Branchez le câble USB à l'appareil et à une source d'alimentation. Le voyant rouge indique la charge, vert signifie chargée.

Comment insérer une carte mémoire ?

Ouvrez le compartiment batterie/carte. Insérez la carte avec le logo Samsung vers le haut et les contacts vers l'intérieur. Poussez jusqu'au clic. Pour retirer, poussez doucement pour l'éjecter.

Comment prendre un autoportrait avec l'écran frontal ?

En mode Prise de vue, appuyez une fois sur le bouton Écran LCD Frontal. L'écran frontal s'allume. Cadrez-vous, puis appuyez à mi-course sur le déclencheur pour la mise au point, puis à fond pour prendre la photo.

Comment transférer des photos sur un PC Windows ?

Branchez l'appareil à l'ordinateur avec le câble USB. Allumez l'appareil. L'ordinateur reconnaît l'appareil. Sous Windows Vista, sélectionnez 'Run Installer.exe'. Choisissez un dossier et cliquez sur Oui pour transférer les fichiers. Le logiciel Intelli-studio peut être utilisé.

Quels types de cartes mémoire sont compatibles ?

L'appareil accepte les cartes SD jusqu'à 4 Go et les cartes SDHC jusqu'à 8 Go (en option).

Comment régler la date et l'heure ?

Lors de la première mise en marche, l'écran de configuration s'affiche. Utilisez les touches de navigation pour sélectionner la langue, la date, l'heure et le fuseau horaire. Vous pouvez aussi accéder à ces réglages via le menu.

Comment utiliser le zoom ?

Utilisez la touche Zoom (marquée +/-) pour zoomer avant ou arrière. En mode Prise de vue, appuyez sur la partie Télé pour zoomer, sur la partie Grand angle pour dézoomer.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement insérée. Si la batterie est déchargée, rechargez-la. Si le problème persiste, contactez un centre de service agréé.

Comment éviter d'endommager l'appareil photo ?

Évitez l'exposition à l'eau, à la poussière, aux températures extrêmes (moins de 0°C ou plus de 40°C). N'utilisez pas le flash à moins d'un mètre des yeux. Utilisez uniquement des accessoires Samsung.

Quelle est la résolution maximale des photos ?

La résolution maximale est de 12 mégapixels (4000×3000 pixels). D'autres résolutions sont disponibles : 10M, 9M, 8M, 5M, 3M, 2M, 1M.

MODE D'EMPLOI PL100 SAMSUNG

Informations relatives à la santé et à la sécurité 2 1

Présentation de l'appareil photo 4 13

Assemblage de votre appareil photo 5 12

Contenu du coffret 5

Insertion de la batterie et de la carte mémoire 6

Chargement de la batterie. 6

Mise en route de l'appareil photo 7

Sélection des options 7

Prise de vues photo ou vidéo 8 27

Lecture de fichiers 9 55

Transfert de fichiers vers un PC (Windows) 10 68 Caractéristiques 11 91

FR-2

Avertissements

N'utilisez pas l'appareil à proximité de gaz et de liquides inflammables ou explosifs

N'utilisez pas l'appareil à proximité de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matériel explosives dans le même emplacement que l'appareil ou ses accessoires.

Ne laissez pas l'appareil à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pièces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pièces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Évitez d'endommager la vue des sujets photographiés. N'utilisez pas le flash trop près (moins d'un mètre) des personnes et des animaux. L'utilisation du flash trop près des yeux du sujet peut provoquer des lésions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre appareil. - Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cuisinière ou un radiateur. En cas de surchauffe, les batteries risquent d'exploser.

Manipuez et stockez votre appareil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre appareil photo. N'utilisez pas l'appareil avec les mains mouillées. L'eau peut endommager votre appareil photo et entraîner l'annulation de la garantie du fabricant.
• Evitez d'utiliser et de stocker votre appareil dans un endroit poussié
• Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enforcer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.
• N'introduisez pas de corps étrangers dans les compartiments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par leur garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0°C / 32 °F ou supérieures à 40°C / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionnements des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

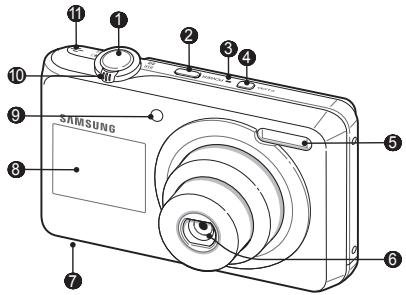

Présentation de l'ordinateur photo

1 Declencheur Bouton de marche/arret 3 Microphone 4 Bouton de l'ecran LCD frontal 5 Flash 6 Objectif 7 Trappe batterie Ecran frontal 9Voyant AF/Voyant du retardateur 10 Touche zoom 1 Haut-parleur

12 : Voyant d'état 13 Molette de réglage 14 Port USB et port Audio/Video (Compatible avec un cable USB ou un cable Audio/Video) 15 Touche Fonction 16 Touche Lecture 17 Touche Navigation / Touche OK 18 Touche Menu Fixation du pied 20 Écran principal

FR-4

Assemblage de votre appareil photo

Contenu du coffret Appareil photo

Adaptateur secteur / Câble USB

CD-ROM (Manuel d'utilisation inclus)

Guide de démarrage rapide

Accessoires en option Étui de l'appareil photo

Cartes mémoire

Cable Audio/Video

Chargeur de batterie FR-5

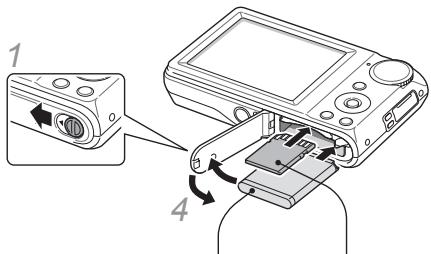

Insertion de la batterie et de la carte mémoire

3 Le logo Samsung est orienté vers le haut

2 La puce est orientée vers le haut

Retrait de la batterie

Retrait de la carte mémoire

Poussez doucement jusqu'à faire sortir la carte de son logement, puis retirez-la entièrement.

FR-6

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

Voyant lumineux - Rouge : en charge - Vert : recharge

Mise en route de l'appareil photo

1. Appuyez sur [POWER].

• L'écran de configuration initiale s'affiche lorsqu'vous allumez votre appareil photo pour la première fois.

2 Sélectionnez une langue, réglez la date et l'heure et choisissez un fuseau horaire.

Sélection des options

1 En mode Prise de vue, appuyez sur [MENU]. 2 Utilisez les touches de navigation pour atteindre une option ou un menu.

• Pour vous déplacer à gauche ou à droite, appuyez sur [4] ou [5].
• Pour vous déplacer en haut ou en bas, appuyez sur [DISP] ou [5].

Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

• Appuyez de nouveau sur [MENU] pour revenir au menu précédent.

Prise de vues

1 À l'aide de la molette de réglage, CHOISSEZ LE mode AUTO. 2 Cadrez le sujet à photographier. 3 Appuyez à mi-course sur le déclencheur pour une mise au point automatique.

• Un cadre vert signifie que le sujet est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

FR-8

Prenez une photo de vous-même en utilisant l'écran frontal

L'écran frontal vous permet de réaliser des autoportraits.

1 En mode Prise de vue, appuyez une fois sur [Écran LCD Frontal].

L'écran frontal bascule en mode Autoportrait.

2 Appuyez à mi-chemin sur le déclencheur pour une mise au point automatique. 3 Appuyez à fond sur le déclencheur pour prendre la photo.

Filmer une série vidéo

1 À l'aide de la molette de réglage, CHOISSEZ LE mode. 2 Cadrez le sujet à photographier. 3 Appuyez sur le déclencheur.

• Appuyez sur [OK] pour marquer une pause ou reprenez. 4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Nombre de photos en fonction de la résolution

(pour une carte SD de 1 Go)

Résolution		Maximale	Elevée	Normale
12M	4000 X 3000	147	284	403
10M	3984 X 2656	167	313	441
9M	3840 X 2160	202	367	528
8M	3264 X 2448	211	374	537
5M	2560 X 1920	339	566	792
3M	2048 X 1536	510	802	1 065
2M	1920 X 1080	735	1 144	1 437
1M	1024 X 768	1 287	1 670	1 872

Ces chiffres proviennent des mesures effectuées par Samsung dans des conditions normales. Ils peuvent varier en fonction des paramètres et des conditions de prise de vue.

Visionner des photos

1. Appuyez sur [O]. 2. Appuyez sur [4] ou sur [O] pour parcourir les fichiers.

• Maintenez appuyé pour un défilement rapide des fichiers.

Affichage des vidéos

1 Appuyez sur [O]. 2 Appuyez sur [OK]. 3 Utilisez les touches suivantes pour contrôler la lecture.

[+]	Retour arrêté
[OK]	Méttre en pause ou reprendre après une pause
[?]	Avance rapide
[Zoom] vers la gauche ou la droite	Réglage du niveau sonore

FR-9

Transfert de fichiers vers un PC (windows)

1 Branchez l'appareil photo à l'ordinateur à l'aide du câble USB.

Allumez l'appareil photo.

L'ordinateur reconnaît l'appareil photo automatiquement. - Pour Windows Vista, sélectionnez Run Installer.exe dans la fenêtre AutoPlay.

Sélectionnez un dossier sur votre ordinateur dans lequel vous allez enregistrer les nouveaux fichiers.

• Si votre appareil photo est vide, la fenêtre de sauvegarde n'apparaîtra pas.

4 Sélectionnez Oui.

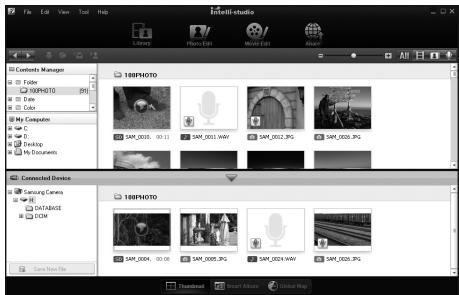

• Les nouveaux fichiers seront transférés sur votre ordinateur. Vous pouvez à présent utiliser le programme Intelli-studio.

Intelli-studio est un programme qui permet de lire et de modifier les fichiers. Ce logiciel vous permet également de télécharger des fichiers vers des sites Web tels que Flickr ou YouTube.

Caractéristiques

Capteur d'images	• Type : CCD 1/2.33" (environ 7,79 mm) • Pixels effectifs : environ 12,2 megapixels • Nombre total de pixels : environ 12,4 megapixels
Objectif	• Distance fiscale : Objectif Samsung f = 6,3 - 18,9 mm (équivalent à un film 35 mm : 35 - 105 mm) • Plage d'ouverture de l'objet : F3,0 (W) - F5,6 (T)
Écran	• Écran principal : 2,7" (environ 6,9 cm) QVGA (230 000 pixels) • Écran frontal : LCD TFT 1,5" (3,8 cm) 61 000 pixels
Mise au point	Mise au point auto TTL (Mise au point multiple, Mise au point au centre, MAP détect. visage, Mise au point avec suivi)
Vitesse d'obturation	• Automatique : 1/8 - 1/1 500 s. • Programme : 1 - 1/1 500 s. • Nuit : 8 - 1/1 500 s. • Feux d'artifice : 2 s.
Stockage	• Mémoire interne : environ 5 Mo • Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garantis), Carte SDHC (jusqu'à 8 Go garantis) La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (BP70A, 740 mAh)
Dimensions (l x h x p)	95,7 x 56 x 20,3 mm
Poids	111 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité	5 - 85 %

FR-11
