Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Capacité du réfrigérateur	210 litres
Capacité du congélateur	90 litres
Dimensions (H x L x P)	185 x 60 x 65 cm
Poids	60 kg
Classe énergétique	A+
Niveau sonore	42 dB
Type de froid	Froid statique
Fonctions principales	Réfrigération, congélation, compartiment à légumes
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité modérée
Consommation annuelle d'énergie	300 kWh
Garantie	2 ans
Couleur	Blanc
Accessoires inclus	Clayettes en verre, bac à légumes

FOIRE AUX QUESTIONS - NBAA13V INDESIT

Comment régler la température de mon réfrigérateur INDESIT NBAA13V ?

Pour régler la température, utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez le bouton vers la droite pour abaisser la température et vers la gauche pour l'augmenter.

Mon réfrigérateur fait un bruit anormal, que dois-je faire ?

Vérifiez si l'appareil est bien de niveau et si rien ne bloque les ventilateurs. Si le bruit persiste, il pourrait s'agir d'un problème avec le compresseur ou d'autres composants internes, et il est conseillé de contacter un technicien.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Assurez-vous que la porte est bien fermée et que les joints sont en bon état. Vérifiez également que le thermostat est réglé à la bonne température. Si le problème persiste, il pourrait y avoir un problème avec le circuit de refroidissement.

Comment dégivrer mon réfrigérateur INDESIT NBAA13V ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez un récipient pour récupérer l'eau de dégivrage. Ne jamais utiliser d'outils pointus pour retirer la glace.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez avec un chiffon propre et sec.

Que faire si les lumières de mon réfrigérateur ne s'allument pas ?

Vérifiez d'abord si l'appareil est bien branché. Ensuite, examinez l'ampoule pour voir si elle doit être remplacée. Si tout semble en ordre, il pourrait y avoir un problème électrique qui nécessite l'intervention d'un professionnel.

Mon réfrigérateur INDESIT NBAA13V a une odeur désagréable, comment y remédier ?

Vérifiez les aliments pour s'assurer qu'aucun n'est périmé ou moisi. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Placez un ouvert de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Comment savoir si mon réfrigérateur a besoin d'une réparation ?

Si vous constatez des bruits anormaux, un manque de refroidissement, une accumulation de glace excessive ou des odeurs désagréables persistantes, il est conseillé de faire vérifier l'appareil par un technicien.

MODE D'EMPLOI NBAA13V INDESIT

Mise en place et raccordement

Réversibilité des portes

Description de l'appareil, 23

Vued'ensemble

Mise en marche et utilisation, 24-25

Mise en service de l'appareil

Réglage de la température

Pour profiter à plein de votre réfrigérateur

Pour profiter à plein de votre congélateur

Entretien et soins, 26-27

Mise hors tension

Nettoyage de l'appareil

Contre la formation de moissures et de mauvaises odeurs

Dégivrage de l'appareil

Remplacement de l'ampoule d'éclairage

PURE WIND PLUS Entretien des filtres

Précautions et conseils, 28

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Anomalies et remèdes, 29

Assistance, 30

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une piece bien aérée et non humide.
2. Ne bouchez pas les grilles d'airation arrêté : le compresseur et le condensateur produit de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les cots et les meubles/parois laterales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisineille electrique).
5. Pour maintainir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.

Mise à niveau

1.Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites replacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles.
! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle prériodiquement et ne peut être remplace que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

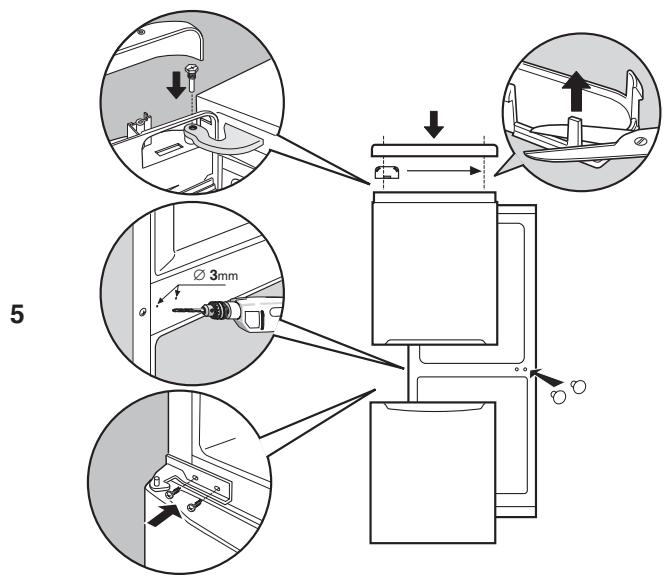

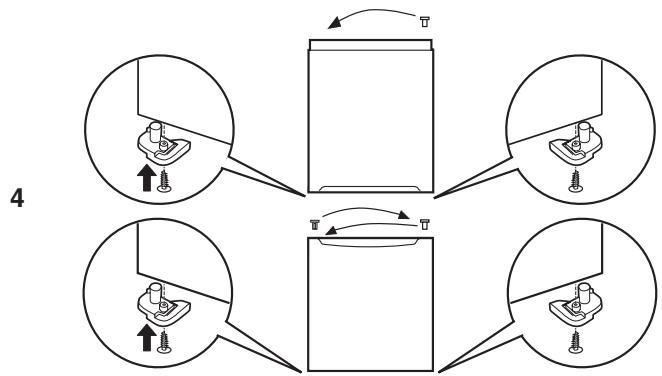

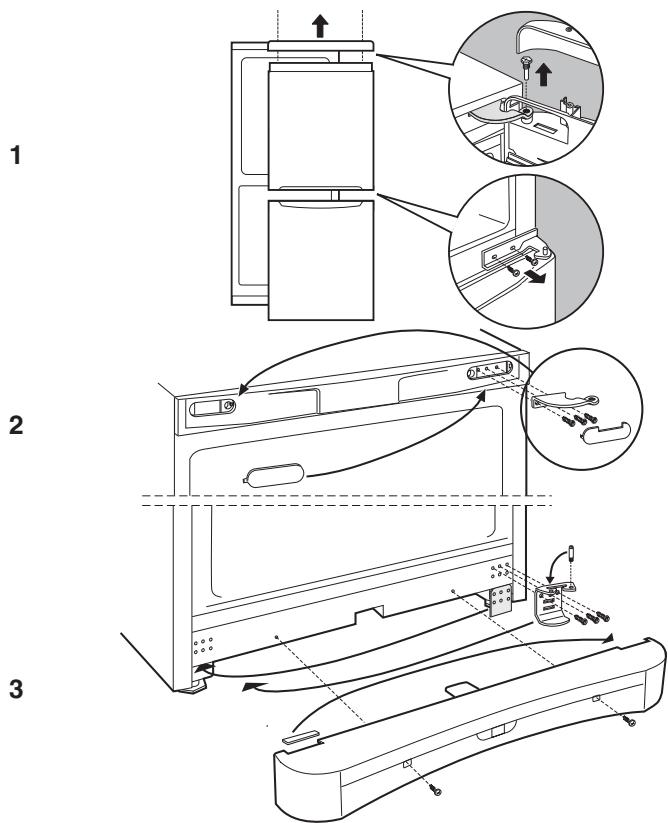

Réversibilité des portes

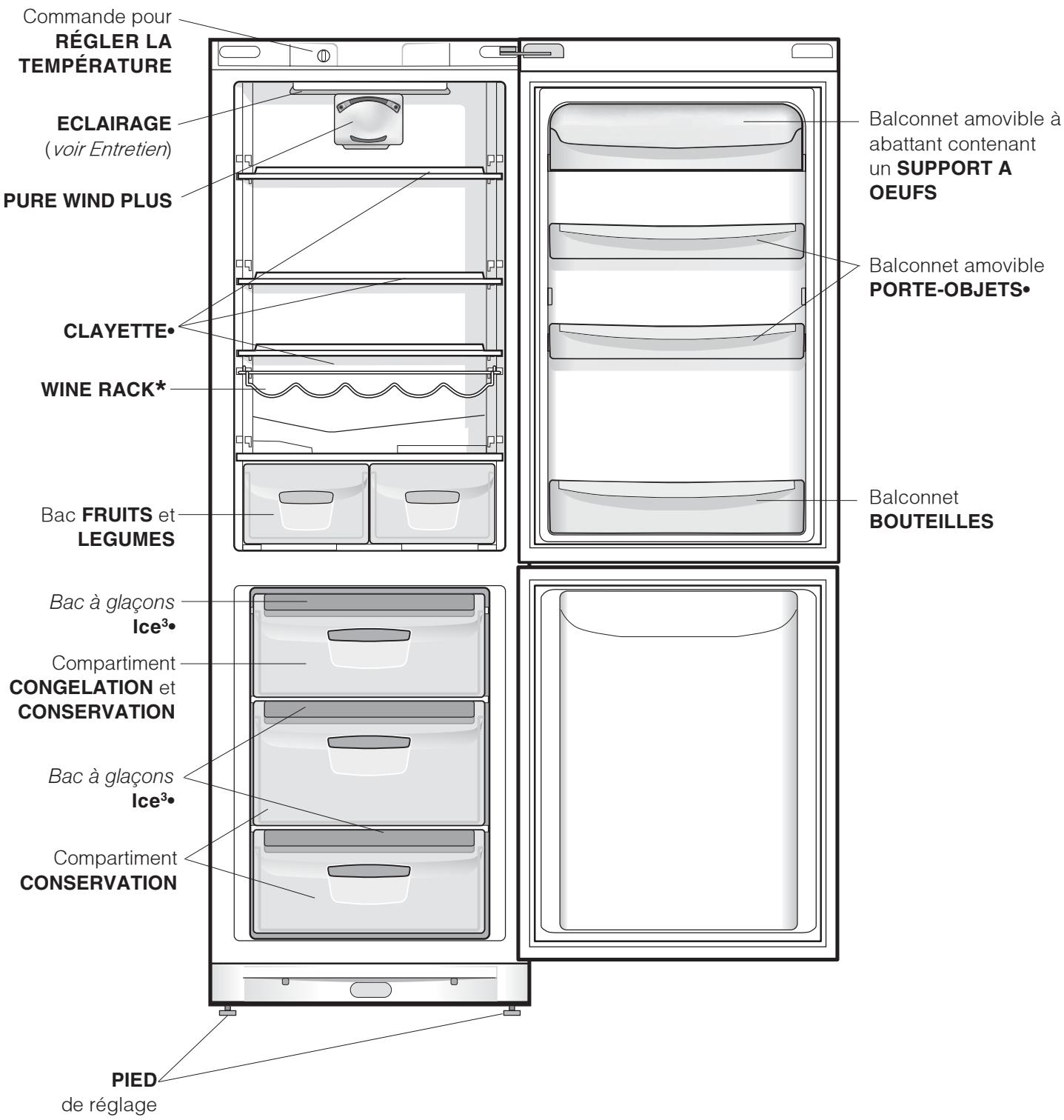

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrésprésentant des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Leur nombre et/ou leur emplacement peut varier.
* N'existe que sur certains modèles.

Mise en service de l'appareil

! Avant demettre l'appareil en service, suivez bien les instructions sur I'installation (voir Installation).
! Avant de brancher votre apparéil, nettoyez bien les comportiments et les accessoires à l'eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage interieur s'allume.
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des alimentés dans le réfrigérateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartmenté réfrigérateur est automatique en fonction de la position du bouton du thermostat.

$$ \downarrow = \text {m o i n s f r o i d} \quad \downarrow \downarrow = \text {p l u s f r o i d} $$

Nous conseillons toute fois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet apparéil loge sa "partie refroidissante" à l'intérieur de la paroi arrrière du compartment réfrigérateur. Pendant le fonctionnement de l' apparéil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas!党的建设者用的

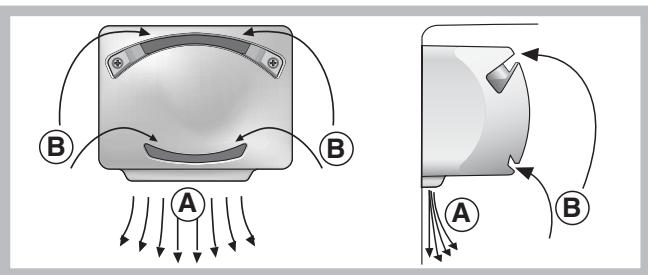

PURE WIND PLUS

On le reconnaît à la présence d'un dispositif appliqué à la paroi dans le haut du compartment réfrigérateur (voir figure).

Pure Wind Plus qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablit très rapidement la température à l'intérieur du réfrigerateur après chaque ouverture. L'air souffle (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

Les produits Pure Wind Plus sont équipés d'un filtré qui permet, grâce à sa composition spéciale avec ions d'argent, de réduire de 70% l' apparition de bacteriés et d'éliminer les mauvaises odeurs à l'intérieur du compartment réfrigérateur pour assurer une meilleure conservation des alimentés.

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevé, votre apparéil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

CLAYETTES: pleines ou grillagées. Elles sont amovibles et régliables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de recipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Pour profiter à plein de votre réfrigérateur

• Pour régler la température, utilisez le bouton de REGLAGE DE LA TEMPERATURE (voir Description).
• N'introduisez que des alimentes froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de recipients non fermés contenant des liquides : ces derniers entraineraient une augmentation de l'humidité et la formation d'eau condensée.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des alimentés décongelés ou en cours de déconnéglation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les alimentés frais à congeler ne doivent pas être placés au contact d'aliments déjà congélés; il faut les stocker dans le compartment supérieur CONGELATION et CONSERVATION où la température qui descend audressous de -18°C garantit une vitesse de congélation ajustée.
• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartment réfrigérateur en bas à gauche (exemple: 4 Kg/24h).
• Pour gagner de la place à l'intérieur du compartment congestion, vous pouze enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si vous appeareil en est équipé) et stocker vos alimentés directement sur les plaques evaporantes.

! Evitez d'ouvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, n'ouvre pas la porte du congelateur : les produits surgelés et congelés se conservont ainsi sans problème pendant 9 - 14 heures environ.

! Si la température ambiente se maintain longuement au-dessous de 14^ , le compartment freezer n'arrive pas à atteindre les Températures indispensablees à une longue conservation et la période de conservation sera par conséquent réduite.

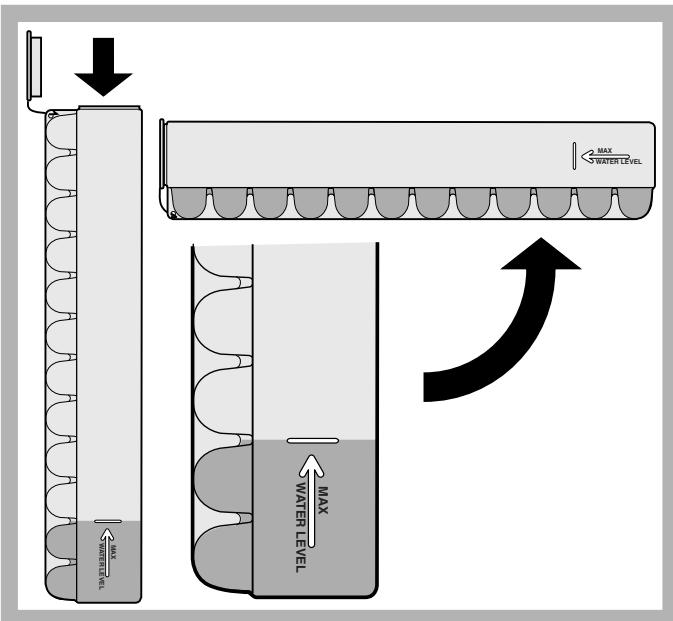

Bac à glaçons Ice3.

Placés dans la partie supérieure des tiroirs du compartment freezer, ils sont plus ergonomiques et garantissant davantage de propre: en effet, les glaçons ne touchent plus aux alimentés stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le recipient après l'avoir rempli).

1. Pour sorting le bac, poussez-le vers le haut.
   Vérifiez que le bac est bien vide avant de le replir en introduisant l'eau par l'ouverture prévue.
2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité d'eau génée la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).
3. Faites pivoter le bac de 90^ : l'eau envahit les cavités selon le principe des vases communicants (voir figure).
4. Bouchez l'ouverture à l'aide du couvercle fourni, remettez le bac à sa place.
5. Une fois que la glace s'est formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à l'extérieur pour détacher les glaçons que vous ferez partager par l'ouverture prévue.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de bicarbonate de soude ou de savon neutre. N'utilise pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soignusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesses, après avoir étéint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire ajustat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet apparueil est fabriqué dans des matériaux hygieniques qui ne transmettent pas d'odeur. Pour savegarder cette caractéristique, voirlez à bien emballer et couvrir vos alimentés. Vous évitez par la même occasion la formation de taches.
• Si vous devez laisser votre apparéil étèint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laisserez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.
Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant.

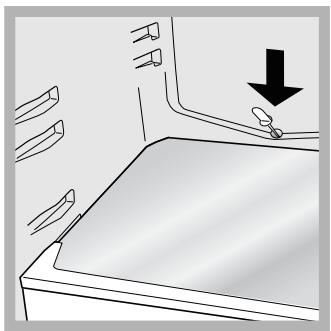

Dégivrage du compartment réfrigérateur

Le réfrigérateur est muni d'un système de dégivrage automatique: l'eau est acheminée vers la paroi arrêté par

un trou d'évacuation (voir figure) où la chaleur produit par le compresseur la fait evaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

Dégivrage du compartmentingéglateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel:

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur ● .
2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartment congélateur des recipients d'eau tiège.

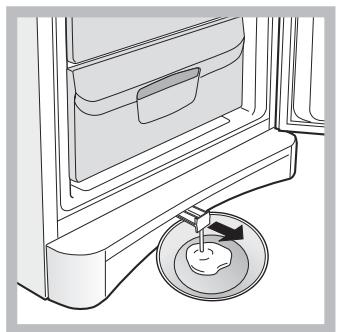

1. Certains de nos
   appareils sont équipés du
   SYSTEME DRAIN pour
   acheminer I'eau vers
   I'extérieur: laissez I'eau
   s'écouler dans un
   récipient (voir figure).

2. Nettoyez et séchez soigneusement le compartment congélateur avant de rallumer l'appareil.

3. Avant da ranger vos alimentés dans le compartment congélateur, attendez environ 2 heures pour le rétablissement des conditions ideales de conservation des alimentés.

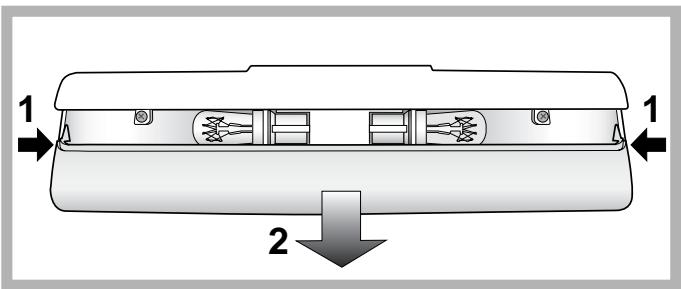

Remplacement de l'ampoule déclairage

Pour remplacer l'ampoule d'éclairage du compartment réfrigérateur, débranchez la fiche de la prise de courant. Suívez les indications fournies ci-dessous. Pour pouvoir remplacer l'ampoule, démonze le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoulesemblable dont la puissance doit correspond à cette indiquée sur le couvercle de protection (15 W ou 25 W).

PURE WIND PLUS

Entretien des filtres

Introduire la pointe d'un petit tournevis à tête plate dans les fentes de la partie gauche de l'enveloppe des filtres (voir illustrations) pour les décrocher. Laver à intervalles réguliers (tous les 12-18 mois) les filtres à l'eau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser sécher soigneusement avant de remettre les filtres en place. Si les filtres ne sont pas extractibles, ou s'il est particulièrement difficile de les démonter, contacter le service d'assistance technique.

! L'appareil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tensione) et

modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes;

• 2002/96/CE.

Sécurité générale

• Cet apparéil a été consçu pour un usage familial, de type non professionnel.
• Cet apparéil qui sert à conserver et à congeler des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirezutoff pas sur le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur ● (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartments de conservation pour alimentés congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommendé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congelateur.
• Ne permettez pas aux enfants de jouer avec l'appareil. Il ne faut enaucun cas qu'ils s'asseyent sur les tiroirs ou qu'ils s'accrochent à la porte.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils ménagers usages ne soient pas jets dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Installez votre apparéil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas pres de sources de chaleur.
• Pour introduire ou sortir les alimentes, n'ouvre les portes de l'appareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable dépense d'énergie.

• Ne chargez pas trop votre apparéil : pour une bonne conservation des alimentés, le froid doit pouvoir circuler librement. Si la circulation est entrée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température interieure ce qui oblige le comprésseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dés que de la glace se dépose (voir Entretien); une couche de glace trop épaissé gène considérablement la cession de froid aux alimentés et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échéapper (voir Entretien).

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôle s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

L'éclairage interieur ne s'allume pas.

Le réfrigérateur et le congélateur refroidissant peu.

Les alimentés gèlent à l'intérieur du réfrigérateur.

Le ventilateur PIRE WIND PLUS ne tourne pas.

Le moteur est branché en permanence.

L'appareil est très bruyant.

La température est élevé à certains endroits de l'extérieur du réfrigérateur.

Formation de givre ou de gouttelettes d'eau sur la paroi arrière du compartmenté réfrigérateur.

Il y a de l'eau dans le fond du réfrigérateur.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enforcée pour qu'il y ait contact ou bien il y a une coupure de courant.
• Les portes ne ferment pas bien ou les joints sont abimés.
• Ouverture trop fréquence des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.
• Le réfrigerateur et le congélateur sont excessivement replis.

• La température ambiente de travail du produit est inférieure à 14^ .

• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.

• Les alimentés touchent à la paroi arrêté.

• Le système PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétablier les conditions optimes dans le compartment réfrigérateur.

• La porte n'est pas bien fermée ou trop souvent ouverte.

• La température à l'extérieur est très élevé.
  L'épaissur du givre dépasse 2-3 mm (voir Entretien).

• L'appareil n'a pas eté installé bien à plat (voir Installation).

• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit

• Il s'agit du fonctionnement normal du produit.
• Le trou d'évacuation de l'eau est bouché (voir Entretien).

Avant de contacter le centre d'Assistance:

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
  Si, malgre tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

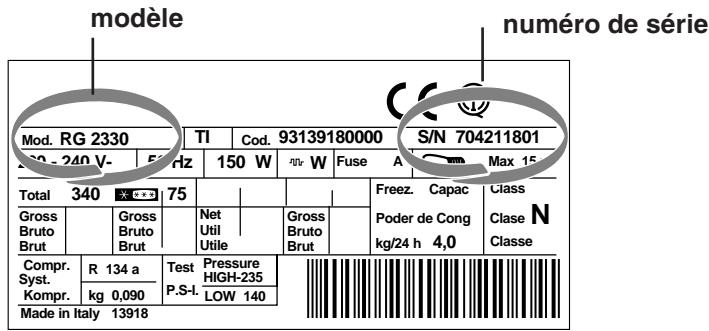

Signalez:

• le type d'anomalie
• le modele de l'appareil (Mod.)
• le nombre de série (S/N)

Vous trouvrez tous ces renseignements sur l'étiquette signalétique place dans le compartment réfrigérateur en bas à gauche.

Ne faites jamais appel à des techniciens non agrés et refusez toujours des pieces détachées non originales.

Italiano, 1

GB

English, 11

F

Français, 21

Deutsch, 31

NL

Nederlands, 41 Espanol, 51

DK

Dansk, 61

NBAA 13 V NX

Inhaltsverzeichnis

Installation, 32
