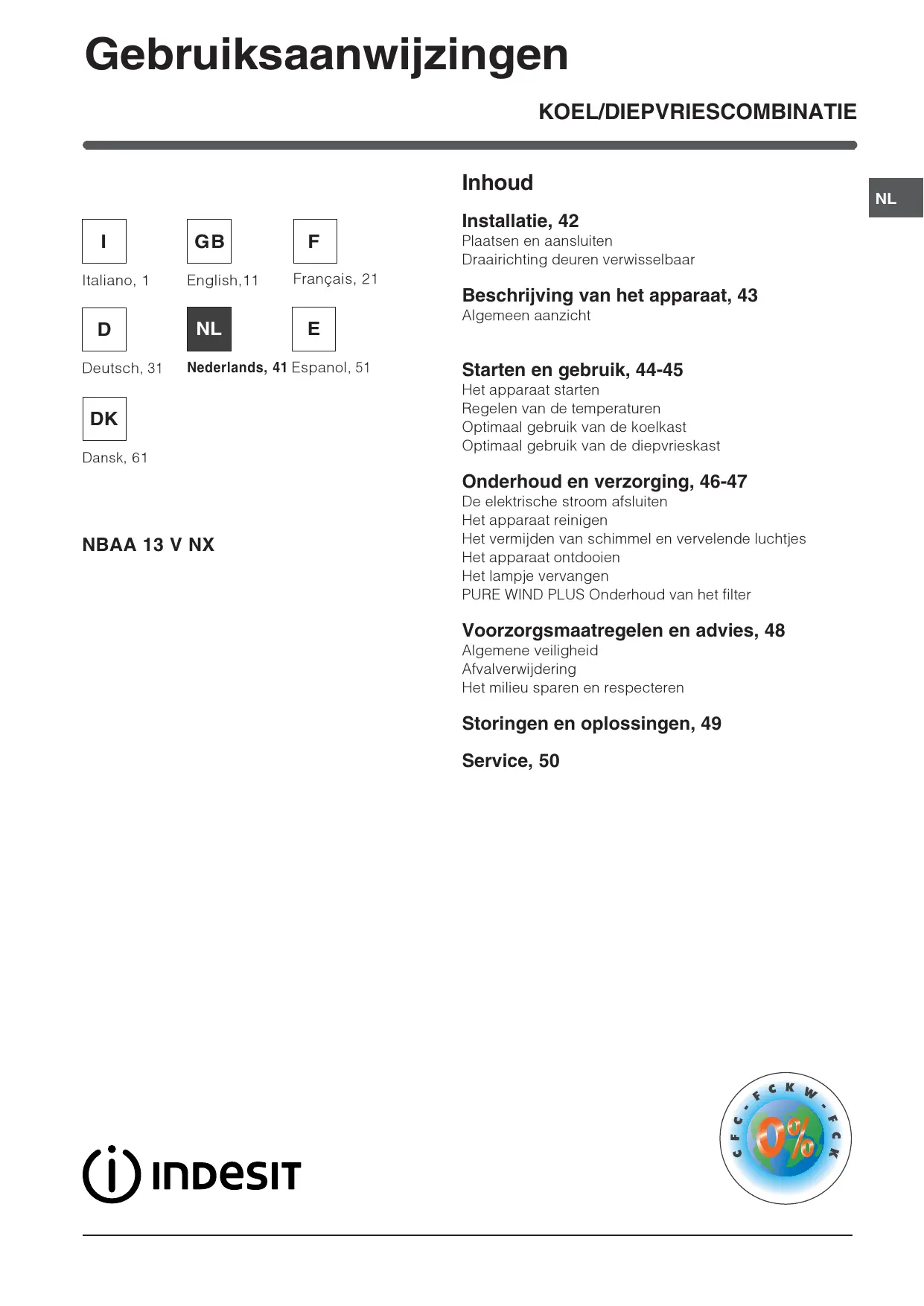

GEBRUIKSAANWIJZING NBAA13V INDESIT

Plaatsen en aansluiten

Draairichting deuren verwisselbaar

Beschrijving van het apparatusat, 43

Algemeen aanzicht

Starten en gebruik, 44-45

Het apparatus starten

Regelen van de temperaturen

Optimaal gebruik van de koelkast

Optimaal gebruik van de diepvrieskast

Onderhoud en verzorging, 46-47

De elektrische stroom aflsluiten

Het apparaat reinigen

Het vermijden van schimmel en vertelende luchtjes

Het apparatus ontdooien

Het lampje verrangen

PURE WIND PLUS Onderhoud van het filter

Voorzorgsmaatregelen en advies, 48

Algemene veilighheid

Afvalverwijdering

Het milieu sparen en respecteren

Storingen en oplossingen, 49

Service, 50

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanner u het product weggeeft, verkoopt of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik en verilgheit.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.
2. Laat de ventilatieroosters aan de weiterzijde vrij: de compressor en de condensator geben warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.
3. Laat een afstand van minstens 10 cm vrij:tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm:tussen de zijkanten en nevenstaande meubels/wanden.
4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).
5. Om de juiste afstand:tussen het apparaat en dechterwand te behouden, moet u de afstandhoulders monteren die zich in de installmentiekit bevinden, volgens de instructies op het speciale instructieblad.

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.
2. Mocht de vloer Niet volledig horizontaal zich, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3aar voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);
• het stopcontact en de stekker overeenkomen.
  Als dat nicht het geval is, dient een erkende monteur de stekker te verrangen (zie Service); gelebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is,要去en het snoer en het stopcontact makkelijk te bereiken zich.
! Het snoer mag nicht worden gebogen of samengedrukt.
! Het snoer要去 vanijd tot vrij worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nicht verantwoordelijk碍 worden gesteld als deze normen nicht worden nageleefd.

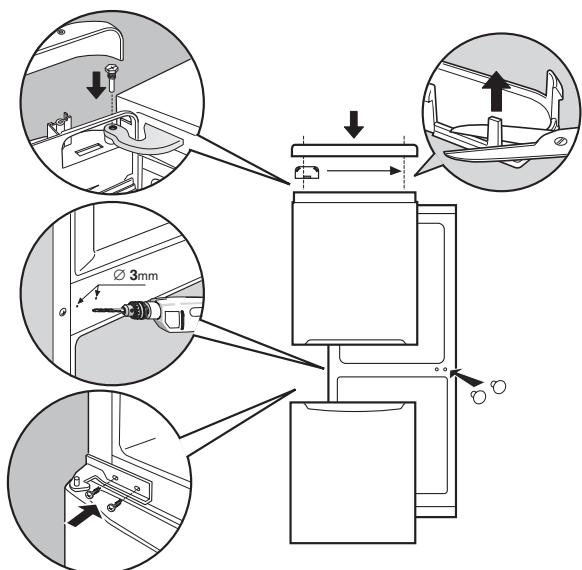

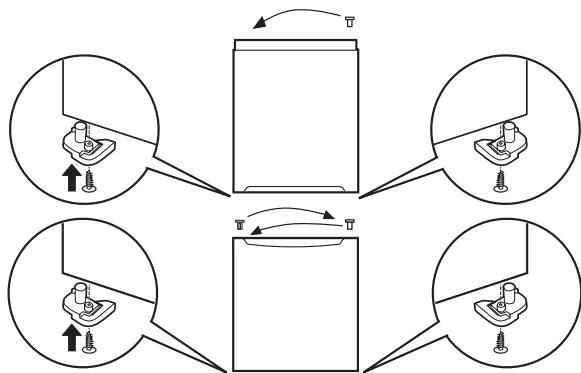

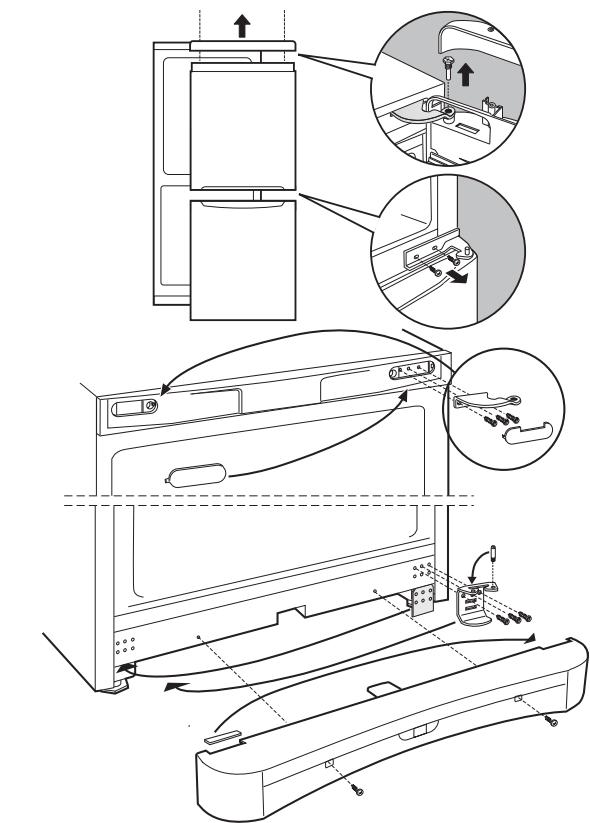

Draairichting deuren verwisselbaar

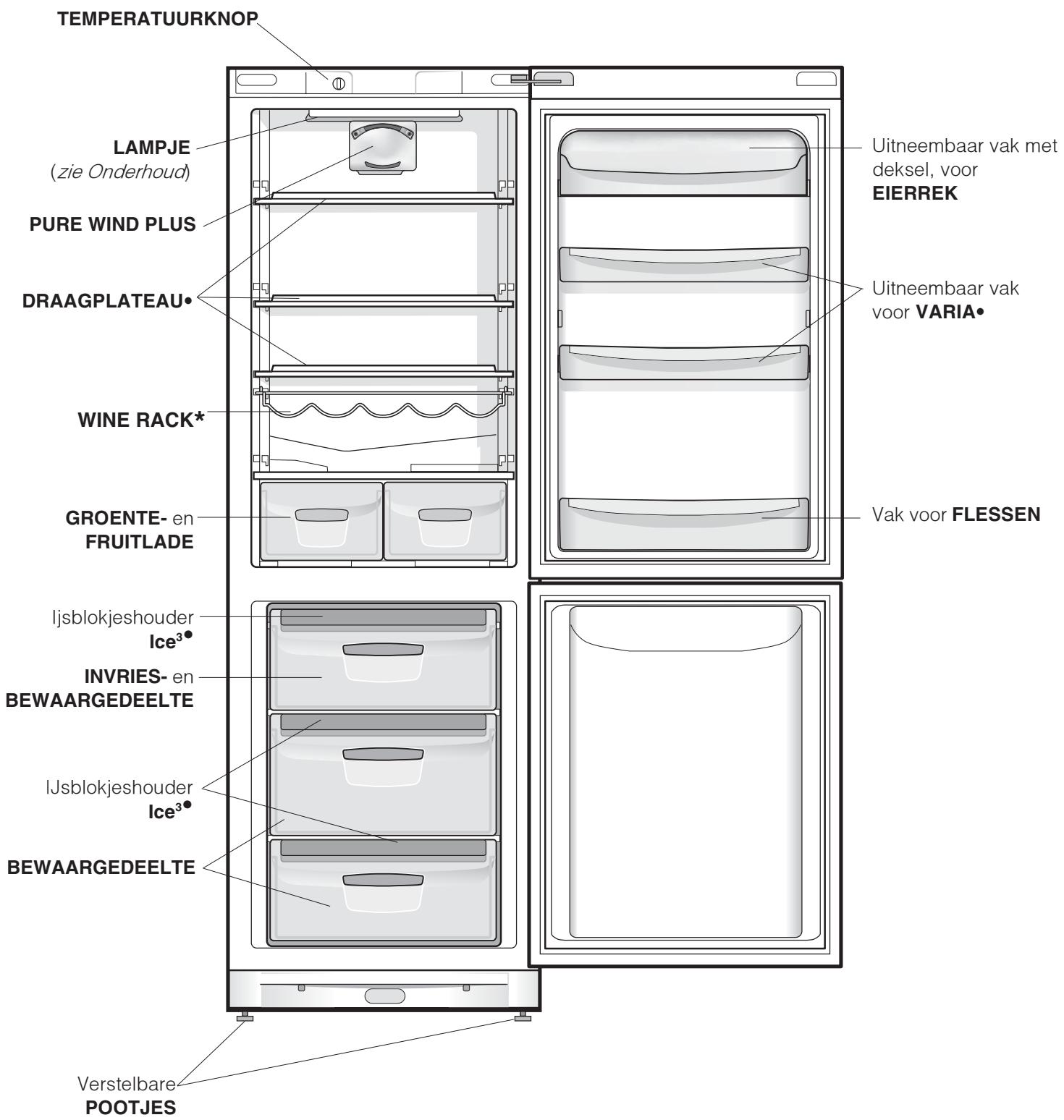

Algemeen aanzlicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is waarom möglichk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina's.

- Deze können variieren voor wat betreft eenal of positie.
* Alleen op enkele modellen aanwezig.

Het apparatus starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installmentie na te volgen (zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koel-als het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.
1. Steek de stekker in het stopcontact en verzeker uervaan dat het lampje aan de binnenkant van het apparaat aangaat.
2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddlesen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte worden automatisch geregeld aan de hand van de stand van de thermostaatknop.

$$ \downarrow = \text {m i n d e r k o u d} \quad \Downarrow \downarrow = \text {k o u d e r} $$

Wij raden een gemiddelde stand aan.

Het koelsystem van dit apparaat bevindt zich aan de binnenkant van dechterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficientre binnenruimte en een verbeterd esthetisch effect. Dezechyterwand zal tijdens de werkung van het apparaat ofwel bedekt zich met ijs, ofwel met waterdruppels, maar gelang de compressor wel of Niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze.

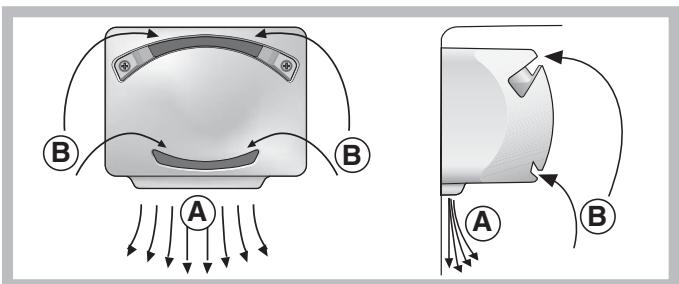

PURE WIND PLUS

Dit herkent u aan het mechanisme aan de bovenkant van het koelgedeelte (zie afbeelding).

Door middel van het PURE WIND PLUSkest u levensmiddelen optimaal bewaren. Het systeem zorgt ervoor dat, nadat de deur open is geweest, de temperatuur binnen het apparaat weeer snug op hetzelfde nivea wordt teruggebracht en overal goed worden verspreid: de geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwijl de warmere lucht (B) wordt wegbezogen (zie afbeelding).

De Pure Wind Plus producten beschikken bovendien ook over een filter met speciale zilverionen waarmee de aanwezigheid van bacteriën met 70% worden verminderd en nare luchtjes in de koelkast worden beperkt, waardoor het voedsel better worden bewaard.

Als u de knop TEMPERATUURREGELING op een hoge standzet en als er tegelijkertijdveel etenswaar en een hoge buitentemperatuur is, zou het kuren gebeuren dat het apparaat constant werkt. Dit heeft een overtollige ijsproductie en een hoog elektriciteitsverbruik als gevolg: dit kan voorkomen worden door de knop op een lagere stand te zetten (er za een automatische ontdooingplaatsvinden).

DRAAGPLATEAUS: plateaus of roosters. Deze können dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeeling), voor het invoeren van groe verpakkingen of etenswaren. Het is Niet moodzakelijk het draagplateu

volledig te verwijderen om de hoogte te regelen.

Optimaal gebruik van de koelkast

• Gebruik voor het regelen van de temperatuur de knop TEMPERATUURREGELING(zie Beschrijving).
• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warmer (zie Voorzorgsmaatregelen en advies).
  Denk eraan dat u gekookte etenswaren nicht langer kunt bewaren dan rauwe.
• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en eenaaropvolgende condensproductie.

Optimaal gebruik van de diepvrieskast

• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijkke etenswaar要去 gelijk worden gekoekt en gegeten (binnen 24aar).
• Verse etenswaren die moeten worden ingevroren mogen nooit in contact raken met etenswaren die al bevroren zich; verse etenswaren moeten in het bovenste INVRIES- en BEWAARGEDEELTE worden gezet, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.
• Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral Niet als er een dop op zit of als ze hermetisch+zijn afgesloten, ze zouden konnen barsten.
• De maximum hoeveelheid die men dagelijks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

! Open de deur van de diepvrieskast Nietijdens het invriezen.

! Wanner de stroom wegvalt of wanner er een storing optreedt, dient u de deur van de diepvrieskast nicht te openen: de levensmiddelen blijven op deze manier nog ongeveeer 9 à 14 uw goed bewaard.

! Als de kamertemperatuur zich voor langerearendonder de 14^ bevindt, bereikt het diepvriesgedeelte Niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en za de bewaartijd van de etenswaren als gevolg korter+zijn.

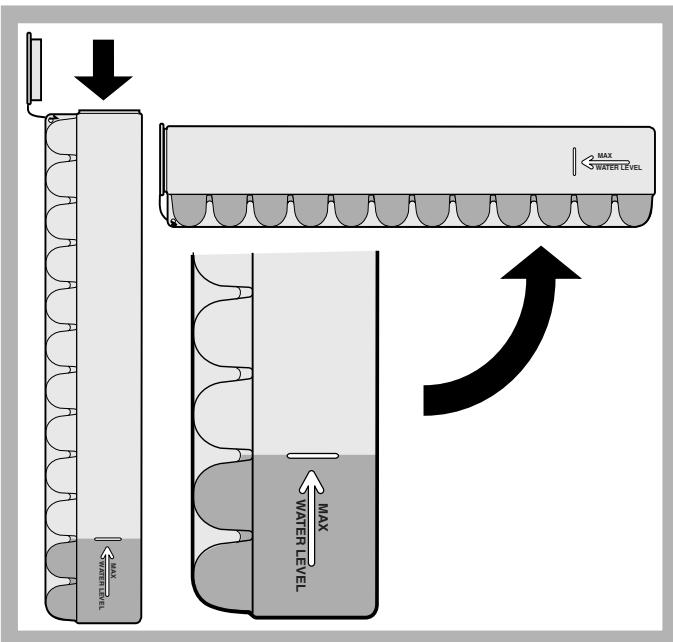

Ijsblokjeshouder Ice3

Het feit dat ze bovenop de laden van de freezer zijn geplaatst zorgt voor de Beste ergonomie en reinheid: de ijsblokjes komen Niet meer in contact met de etenswaren in de freezeer: bovendien worden water knoeienijdens het opvullen vermeden (ook de deksel voor het afsluiten van het gat na het opvullen is bijgeleverd).

1. Haal de ijsblokjeshouder uit de deur door hem eerst maar de houders door middel van decommunicerende vaten (zie afbeelding).
2. Zorg ervoor nooit het aangegeven niveau te overschrijden (MAX WATER LEVEL). Teveel water belemmert het loskomen van de ijsblokjes (mocht dit gebeuren, wacht dan tot het ijs gesmolten is en leeg de houder).
3. Draai de houder 90^ : het water vult de houders door middel van de communererende vaten (zie afbeelding).
4. Sluit de opening af met bijgeleverde dop en zet de houder weeer op+zijn plaats. Plaats eerst de bovenkant en liaison hem dan maar beneden zakken.
5. Als het ijs is gezormd (minstens 8aar) moet u de houder tegen een hard oppervlak stoten en de buitenkant ervan natmaken. Op deze manier raken de ijsblokjes los en kunt u ze er door de opening uithalen.

De elektrische stroom aflsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat aflsuiten van de elektrische stroom door de stekker uit het stopcontact te halen.

Het is nicht voldoende de knop van de temperatuurregeling op stand ● te zetten (apparaat uit) om alle elektrische contacten uit te schakelen.

Het apparatus reinigen

• De buitenkant, de binnenkant en de rubberen aufdichtingen können worden schoongemaaakt met een lauwe spon s en soda of een neutral schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.
• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.
• De achechterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kutu dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het vermijden van schimmel en vertelende luchtjes

• Het apparatusaat is vervaardigd uit hygienisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.
• Als u het apparaat voor langereijd uitzet moet u de binnenkant reinigen en de deuren openlaten.

Het apparatus ontdooien

! Houdt u aan onderstaande instructies.

Gebruik om het apparaat te ontdooien geen scherpe of punctige voorwerpen. Deze zouden het koelcircuit onherstelbaar+kunnen beschadigen.

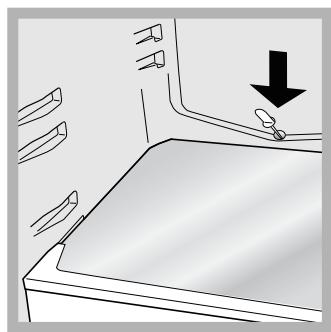

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische

ontdooifunctie: het water
wordt door een speciale
afvoeropening (zie
afbeelding) maar de
achterkant geleid waar de
warmte van de
compressor het doet
verdampen. Het enige wat
u af en toe moet doein is
de opening reinigen en
controleren of het water
vrijuit kan afvloeien.

Het ontdooien van het diepvriesgedeelte

Als de ijslaag dikker is dan 5 mm要去 u een handmatige ontdooiing uitvoeren:

1. Draai de knop van de TEMPERATUURREGELING op stand
2. Omwikkel de etenswaren uit de diepvries met papier en leg ze op een koele plaats.
3. Laat de deur van de diepvrieskast open totdat het ijscopleet gesmolten is; dit proces kurz u versnellendoor er bakken met lauw water in neer te zetten.
4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem waar aanzet.

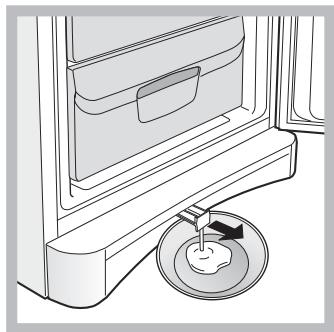

1. Enkele apparaten zich voorzien van een DRAINAGE SYSTEEM om het water maar buiten af te voeren: zet het bijgeleverde schrapertje in de speciale gleuf onderaan en LAST het water in een bak lopen (zie afbeelding).

2. Nadat u de etenswaren in de diepvrieskast heeft geplaatst要去 circa 2aar wachten totdat het apparaat weeopnormale wijze functioneert.

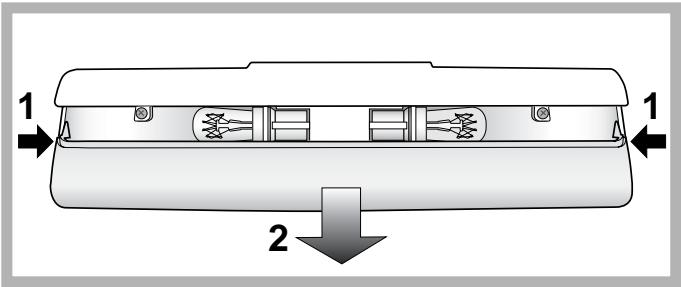

Het lampje verrangen

Om het lampje van het koelgedeelte te verrangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Pak het lampje beet door eerst het beschemmingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

PURE WIND PLUS

Onderhoud van het filter

Maak de filters los aan de linkerzijde van het omhulsel door de punt van eenkleine platte schroevendraaier in de openings te steken (zie aangehechte afbeeldingen). Was de filters regelmatig (elke 12-18 maanden) onder stromend water met een neutraal schoonmaakmiddel, om eventuele afzettingen te verwijderen. Laat alles goed drogen voor u de filters wee op hunplaats zet. Als de filters Niet losgemaaakt kannen worden, of als u moeite heeft ze te verwijderen, dient u contact op te nemen met de technische dienst.

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligeid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 73/23/EEG van 19/02/73 (Laagspanning) en waaropvolgende wijzigingen;
• 89/336/EEG van 03/05/89 (Elektromagnetische
  Compatibility) enaaropvolgende wijzigingen;
• 2002/96/CE.

Algemene veiligheid

• Dit apparaat is vervaardigd voor nicht-professioneel gebruik binnenshuis.
• Het apparaat dient te worden gebrukt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden gebrukt, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Raak het apparaat Niet blootsvoets of met natte handen of voeten aan.
• Raak nooit de koelelementen aan de binnenkant aan: u zou zich können verbranden of verwonden.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
  Maak de koelkast Niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Het is Niet genoeg de TEMPERATUURKNOPPEN op stand ● tezetten (apparaat uit) om alle elektrische contacten uit te schakelen.
• Als het apparaat defect is, mag u nooit aan het interne systeme sleutelen om een reparatie UIT te voeren.
• Gebruik in de vakken waar ingevroren levensmiddelen worden bewaard geen scherpe of suntige voorwerpen of elektrische apparaten die Niet door de fabrikant worden aanbevolen.
• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.
• Laat kinderen nicht met het apparaat spelen. Ze mogen in ieder geval nooit op de lades zitten of aan de deur hangen.
• Het verpakkingsmaterial is geen spelelgoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houdt u aan deplaatselijke normen, zodat het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去enApart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去en ingezameld.

Consumen loemen contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen,plaats het Niet dicht bij een warmtebron.
• Laat de deur, wanner u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort möglichn openstaan.

Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

• Vul het apparaat Niet met teveel etenswaren: voor een optimale conservering要去 de koude luchtstroom vrijuit kennen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.
• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.
• Ontdooi het apparaat als er ijsvorming plaatsvindt (zie Onderhoud); een dikke laag ij's vertraagt de koudeoverdracht maar de levensmiddelen en verhoegt het energieverbruik.
• Houdt de afdichtingen efficiënt en schoon, zodat ze goed aan de deuren sluiten en de kou Niet lately ontsnappen (zie Onderhoud).

Het zou können gebeuren dat het apparaat Niet functioneert. Voordat u de Servicedienst belt (zie Service),要去 u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het lampje van de binnenverlichting gaat Niet aan.

De koelkast en de diepvrieskast zichn Niet koud genoeg.

In de koelkast bevriezen de etenswaren.

De ventilator PURE WIND PLUS draait nicht.

De motor blijdt doorlopend draaien

Het apparaat maakt veel lawaai.

Enkele delen aan de buitenkant van de koelkast zich neer warm.

Op dechyterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

Op de bodem van de koelkast ligt water.

Mogelijk oorzaken / Oplossingen:

• De stekker zit nicht in het stopcontact, of zich voldoende om contact te makesen. Wellicht zit het hele huis zonder stroom.
• De deuren sluiten Niet goed of de afdichtingen zijn versleten.
• De deuren worden vaak geopend.
• De knop van de TEMPERATUURREGELING staat nicht op de goede stand
• De koelkast of de diepvrieskast় overmatig bevuld.

• De temperatuur van het vertrek waar het apparaat zich bevindt is lager dan 14^ .

• De knop van de TEMPERATUURREGELING staat nicht op de goede stand

• De levensmiddelen staan in contact met de weiterwand.

• Het PURE WIND PLUS systeme wordt alleen dan automatisch geactiveerd als hetoodzakelijk is de optimale condites aan de binnenkant van het koelgedeelte terug te brengen.

• De deur is nicht goed dicht of wordt constant geopend.

• De buitentemperatuur is erg hoog.

• De ijslaag is meer dan 2-3 mm dik (zie Onderhoud).

• Het apparaat staat nicht waterpas (zie Installatie).

• Het apparaat staat:tussen meubels of objecten die trillen of geluid maken.

• Het verkoelingsgas maakt een Licht geluid ook wanner de compressor stil staat: dit is normalaal, het is geen storing.

• De hoge temperaturen zijnoodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product

• Dit is de normale werkking van het product.
• De afvoeropening voor het water is verstopt (zie Onderhoud).

Voordat u de Servicedienst belt:

• Controller of u de storing nicht zich kunt oplossen (zie Storingen en oplossingen).
• Indien, ondanks alle controles, het apparaat Niet goed werkt en de storing blijft bestaan, kut u zich tot de dichtstbijzijdene Technische Dienst wenden.

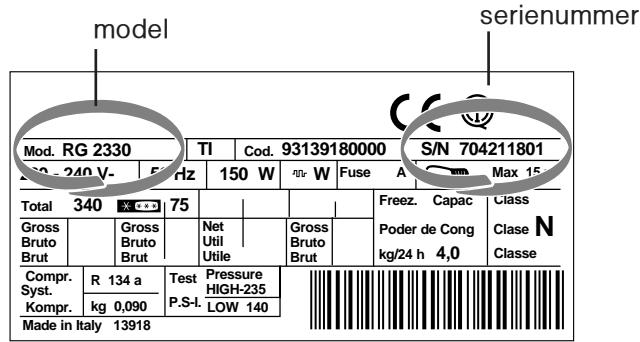

U moet doorgeven:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Wendt u zich nooit tot onbevoegde installateurs en weiger algid de installation van nicht originele onderdelen
