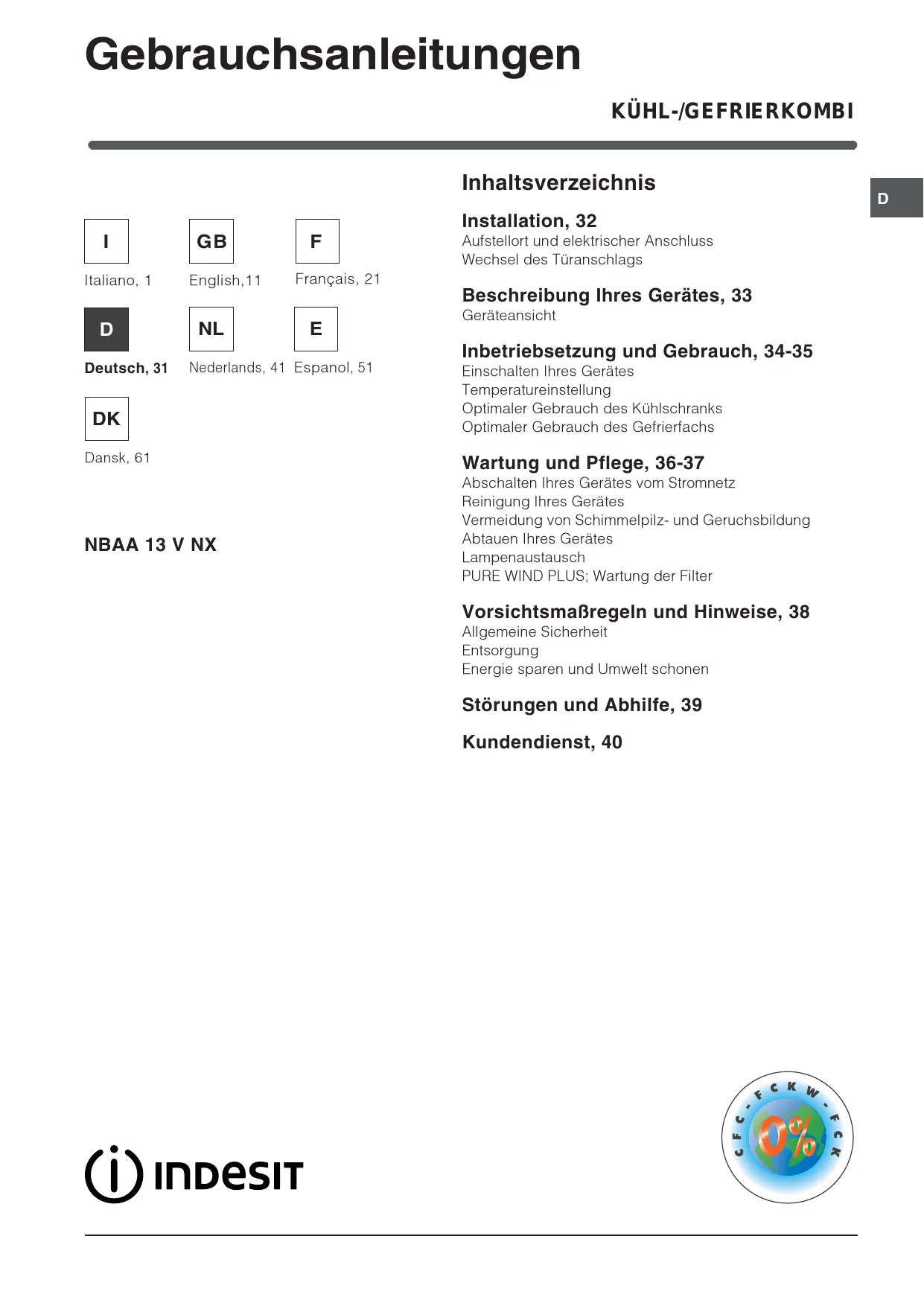

BEDIENUNGSANLEITUNG NBAA13V INDESIT

Aufstellort und elektrischer Anschluss

Wechsel des Turanschlags

Beschreibung Ihres Gerätes, 33

Geräteansicht

Inbetriebsetzung und Gebrauch, 34-35

Einschalten Ihres Gerätes

Temperatureinstellung

Optimaler Gebrauch des Kühlschranks

Optimaler Gebrauch des Gefrierfachs

Wartung und Pflege, 36-37

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen Ihres Gerätes

Lampenaustausch

PURE WIND PLUS; Wartung der Filter

Vorsichtsmaßregeln und Hinweise, 38

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Störungen und Abhilfe, 39

Kundendienst, 40

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnöttig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).
5. Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigeführten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
2. Sollete der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Fuß aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfugen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links) angegebene max. Leistungsaufnahme des Gerätesträgt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (befindlich in der Kuhlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Solle this not der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) ausauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installmentem Gerät leicht zugänglich sein.
! Das Netzkabelarf nichtgebogen bzw.eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

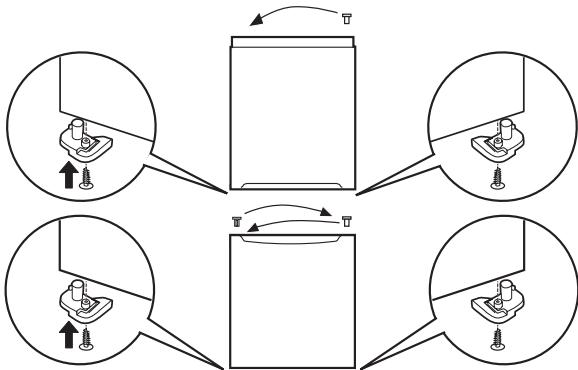

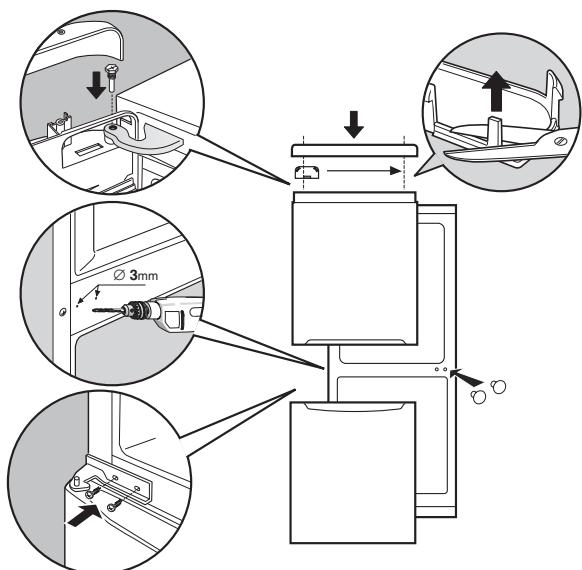

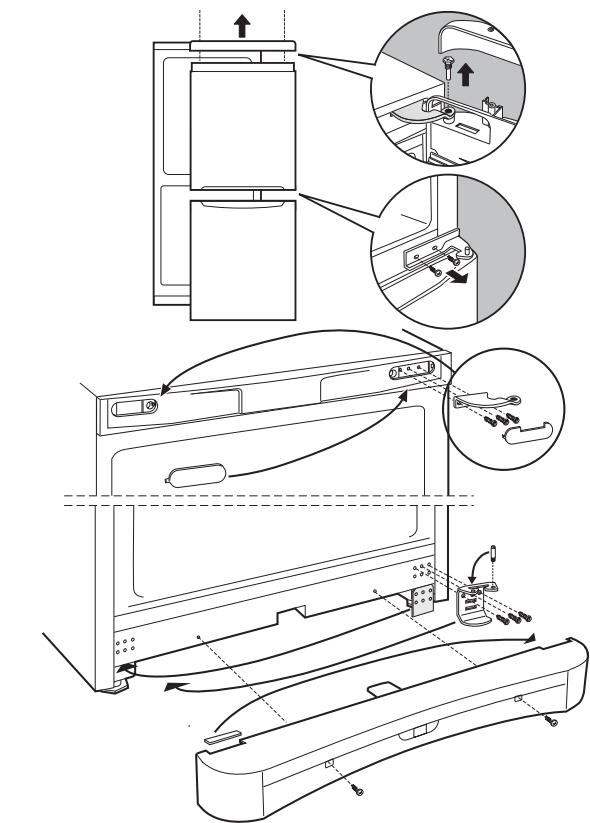

Wechsel des Turanschlags

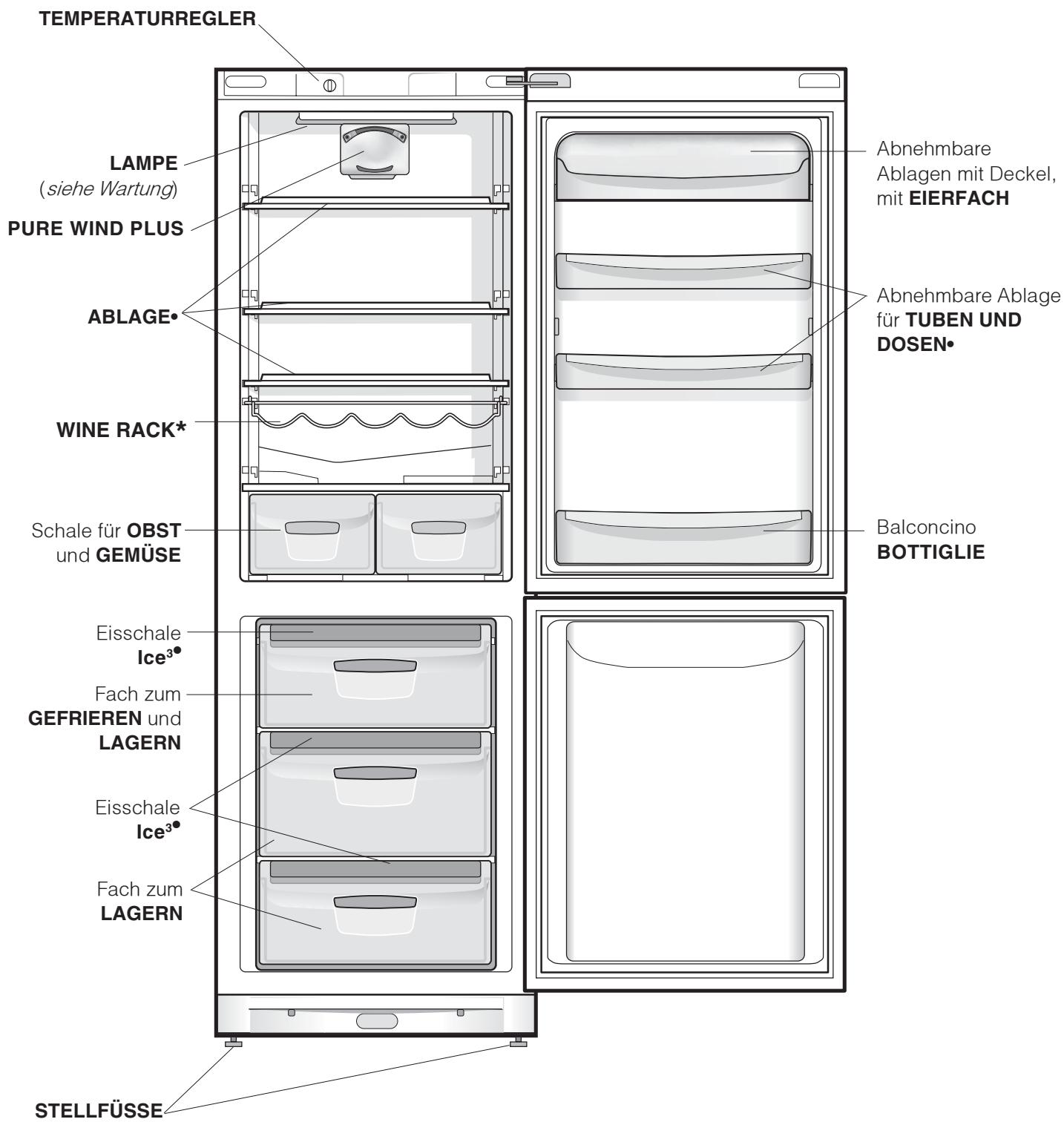

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

- Unterschiedliche Anzahl und Platzierung.
* Nicht bei allen Modellen.

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchung einschaltet.
2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden konnen die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

= hochste Temperatur = kalteste Temperatur Es empfehlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kuhlteils ein Rückwandverdampfer integriert. Diese ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet vollig normal.

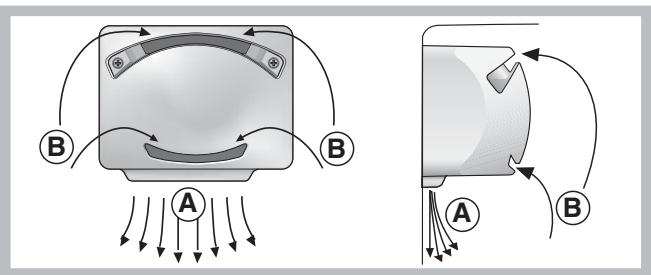

PURE WIND PLUS

Ist Ihr Gerät mit diesen System ausgestattet, befindet sich an der Rückwand im Inneren des Kuhlteils die entsprechende Vorrichtung (siehe Abbildung).

Das PURE WIND PLUS gewährleistet eine optimale Konservierung der Lebensmittel, da dank diesen Systems nach einem Öffnen der Tür die korrekte Temperatur äußert schnell wieder hergestellt und gleichmäßig verteil wird: Die durch das Geblase ausgestoßene Luft (A) erkaltet durch den Kontakt mit der kalten Geräterückwand, die Warmluft (B) dagegen wird aufgenommen (siehe Abbildung).

Die Produkte „Pure Wind Plus" sind mit einem Filter ausgestattet, der es, dank einer besonderen Zusammensetzung mit Silberionen, erhöglich, Bakterienbildung um 70% sowie Geruchsbildung im Innern der Kuhlzelle zu verringn, wodurch eine bessere Aufbewährung der Lebensmittel gewährleistet wird.

Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut).

ABLAGEN: glattflächig oder in Gitterform.
Sie können Herausgezogen und dank entsprechender Führungen (siehe Abbildung), hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (siehe Beschreibung).
• Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals freiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).
  -itte beachten Sie,dass gekochtte Speisen nicht langer halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Optimaler Gebrauch des Gefrierfachs

• An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Bereits gefrore Nebelsmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt. Letztere müssen in der oberen Schale GEFRIEREN und LAGERN eingefroren werden. Dort sinkt die Temperatur unter -18°C, die Speisen werden demnach schnell und schonend eingefroren.
• Lagern Sie im Gefrierfachitte keine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
  Die Höchstmenge an Lebensmitteln, die tätiglich eingefroren werden kann, ist auf dem Typenschild (befindlich im Kühlschrank unter links) ersichtlich (Beispiel: Kg/24h 4).

! Wahrend des Schnellgefrierens sollte das Öffnen der Tur vermieden werden.
! Auch während eines Stromausfalls oder einer Störung solte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühguthalt sich so unverändert für ungebahr 9-14 Stunden.
! Liegt die Umgebungstemperatur für längerere Zeit unter 14^ , können die zur langzeitigen Konservierung im Gefrierfach erforderlichen Temperatoren nicht kompletter erreicht werden; demnach ist die Haltbarkeitszeit verringgert.

Eisschale Ice3.

Dank der Positionierung theses Behalters oben an den Schalen der Gefrierzone ist großere Ergonomie und Sauberkeit gewährleistet: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschüttten von Wasser beim Fullen des Behalters (ein entsprechender Verschluss, mit dem die Öffnung nach Fullen verschlüssen werden kann, wird mitgeliefert).

1. Ziehen Sie die Eiswürfelschale nach oben hin Heraus Vergewissern Sie sich, dass die Schale ganz leer ist und fullen Sie sie durch die entsprechende Öffnung.
2. Die angezeigte Fülllengeitte nicht überschreiben (MAX WATER LEVEL). Zu viel Wasser befindert das Herausnahmen der Eiswürfel (in einem solchen Fall warten Sie, bis das Eis schmilzt und entleeren Sie die Schale).
3. Drehen Sie die Schale um 90^ : das Wasser lauft in die einzeln, durch keine Adern verbundenen Formen (siehe Abbildung
4. Schließen Sie die Öffnung mit dem mitgelieferten Deckel.
5. Die geformten Eiswürfel (Mindestzeit ca. 8 Std.) konnen durch leichtes Aufschlagen des Behalters auf ein harte Oberfläche gelöst werden, um sie dann durch die Öffnung herausrutschen zu halten.

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden.

Es genegt nicht, den Temperaturschalter auf Position (Gerä ausgescheltet) zu drehen, um jeglichen Stromkontakt auszuschreiben.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge geträkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.
• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestillten Staubsaugers entfernt werden, jedoch nicht ohne das Kuhlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Gerätetur offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschreiben. Verwenden Sie zum Abtauen des Gerätesitte keine scharfen oder spitzen Gegenstände, die den Kuhlkreis hoffungslslos beschädigen konnten.

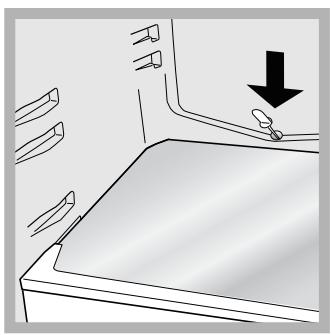

Abtauen des Kühlschranks

Der Kuhlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine petite Ablauföffnung (siehe

Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese keine Öffnung sollen jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

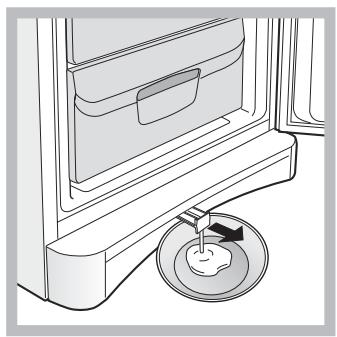

Abtauen des Gefrierfachs

lst die Reifschicht jedoch zu dick, muss manuell abgetaut werden:

1. Drehen Sie den TEMPERATURSCHALTER auf Position
2. Wickeln Sie das Gefrier- bzw. Tiefkühlgut dicht ein und legen Sie es in einen anderen Gefrierschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.
3. Lassen Sie die Geräte tür offen stehen, bis der Reif*völlig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.
4. Einige Modelle sind mit dem DRAIN SYSTEM, das das

Tauwasser nach auBen ableitet, ausgestattet: Stecken Sie den mitgelieferten Schaber in den entsprechenden, unten befindlichen Schlitz und lassen Sie das Tauwasser darüber in eine Schale laufen (siehe Abbildung).

1. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.
2. Warten Sieitte 2 Stunden, bis die idealen Gefrierbedingungen wieder gegeben sind, bevor Sie das Gefriergut in die Gefrierzone geben.

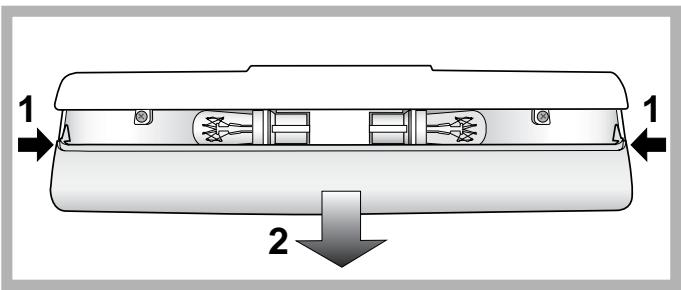

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchting muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

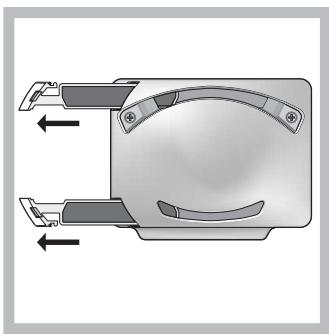

PURE WIND PLUS Wartung der Filter

Haken Sie die Filter an der linken Seite der Schale aus.
Fugen Sie hierzu die Spitze eines kleinen
Flachschraubenziehers in den Schlitz ein (siehe beiliegende Abbildungen).
Reinigen Sie die Filter in regelmäßigen Abständen (alle 12-18 Monate) unter fliebendem Wasser mit einem milden Spülmittel, um eventuelle Ablagerungen auszuspulen. Lassen Sie die Filter gut trocknen, bevor Sie sie wieder einsetzen.
Sollte es nicht möglich sein, die Filter abzunehmen, oder sollenten Sie hierbei Schwierigkeiten haben, fordern Sieitte den Kundendienst an.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründengeliefert und sollenen aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen -89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. -2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kuhl-/ und Gefrierkombi finden nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genegt nicht, den TEMPERATURSCHALTER auf Position ● (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschreiben.
• Bei etwaigen Störungen versuchen Sieitte nicht, das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutlagerfacheritte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.
  Eiswurfel nicht sofort in den Mund behmen.
• Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Auf keinen Fall)dürfen sie sich auf die Gefrierfachschalen setzen, oder sich an die Tür hangen.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Höhe von Wärmequellen.
• Öffnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnahmen. Bei jeder Türoeffnung besteht wertvolle Energie verloren.
• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.
• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lessen (siehe Wartung).

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innbeleuchtung schaltet nicht ein.

Die Kuhlleistung des Kuhlschranks und des Gefrierfachs ist zu gering.

Der Kuhlschrank kuhltszark, das Kuhlgut gefriert.

Das PURE WIND PLUS-Lufterrad dreht sich nicht

Der Motor lauft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Die Temperatur einiger Kühlschrank-AuBenteile ist sehr hoch

An der Kuhlzonen-Rückwand bildet sich Reif oder Wassertropfen

Auf dem Boden des Kühlschranks steht Wasser.

Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
  Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlissen.
  Die Turen werden zu oft geöffnet.
• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.

• Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.
  Die Geräte-Betriebsraumtemperatur liegt unter 14^

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
  Das Kuhlgut kommt mit der Rückwand in Berührung.

• Das PURE WIND PLUS-System setzt sich nur dann automatisch in Betrieb, wenn eine Wiederherstellung der optimalen Betriebsbedingungen in der Kühlzone erforderlich ist
  Die Tır ist nicht richtig geschlossen oder wird zu halten geöffnet.
  Die Umgebungstemperatur ist sehr hoch.
  Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).
• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und darauf zur Gerauschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.
• Die hohen Temperatures sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.
• Es handelt es sich um die normale Funktionseiste des Produkts.
  Die Tauwasserablauföffnung ist verstopt (siehe Wartung).

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte betrz aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit:

Geben SieitteFolgendesan:

• die Art der Störung
• das Gerätemodell (Mod.)
  die Modellnummer (S/N).

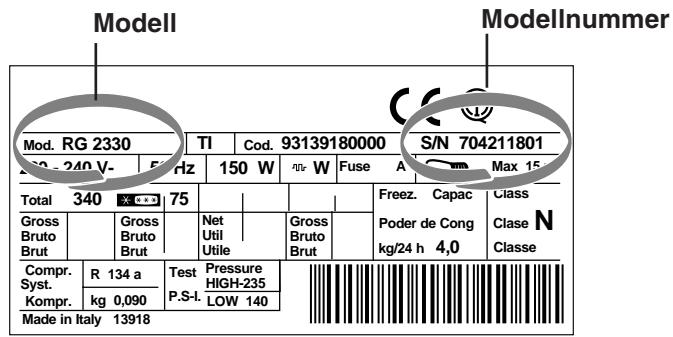

Entnahmen Sie diese Datenitte dem Typenschild (befindlich im Kuhlraum unten links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und setzen Sie ausschließlich Original-Ersatzteile einbauen.
