Type de produit	Hotte de cuisine encastrable
Marque	FRANKE
Modèle	COUNTRY LIVERPOOL FCL 912
Largeur disponible	45 cm (448 mm), 50 cm (498 mm), 55 cm (548 mm), 60 cm (598 mm), 70 cm (698 mm), 80 cm (798 mm), 90 cm (898 mm)
Distance minimale entre plan de cuisson et hotte	650 mm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'éclairage	Lampe à incandescence 40 W ou halogène 20 W (selon version)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Filtres anti-graisse	Filtres métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Filtre anti-odeur, non lavable, à remplacer tous les 3-4 mois
Diamètre de sortie d'air	120 mm (évacuation ou recyclage)
Matériau	Acier inoxydable (probable)
Installation	Encastrée ou sous meuble, avec sortie d'air évacuation ou recyclage
Classe électrique	Classe I (mise à la terre obligatoire)
Niveau sonore	Non spécifié, varie selon vitesse
Entretien	Nettoyage extérieur avec chiffon humide et détergent neutre
Poids (estimation)	Environ 10-15 kg selon largeur
Garantie	Se référer au manuel ou au vendeur
Accessoires fournis	Grille orientée, profil de fermeture, vis de montage, gabarit de perçage

FOIRE AUX QUESTIONS - COUNTRY LIVERPOOL FCL 912 FRANKE

Quelle est la hauteur minimale d'installation de la hotte au-dessus du plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment nettoyer les filtres anti-graisse ?

Retirez les filtres métalliques en agissant sur les crochets. Lavez-les au lave-vaisselle ou à la main avec un détergent doux, sans les plier. Laissez sécher complètement avant de les remonter. Effectuez cette opération tous les 2 mois environ.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive.

Comment remplacer l'ampoule ?

Selon le modèle, retirez les filtres métalliques et dévissez l'ampoule à incandescence (40 W) ou, pour la version halogène (20 W), retirez le support d'éclairage en dévissant deux vis, puis remplacez la lampe en insérant correctement les fiches dans la douille.

Puis-je utiliser la hotte en mode recyclage ?

Oui, pour une installation en version recyclage, percez un trou de 125 mm dans la tablette supérieure, connectez un tuyau de 120 mm et fixez la grille orientée fournie. Assurez-vous que les filtres à charbon actif sont installés.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur bipolaire. Assurez-vous que le chariot coulissant est correctement fermé (un déclic doit se faire entendre lors de la première ouverture). Si le problème persiste, contactez un professionnel.

Est-il possible de laver les filtres au lave-vaisselle ?

Oui, les filtres anti-graisse métalliques peuvent être lavés au lave-vaisselle. Cependant, évitez de les plier et laissez-les sécher complètement avant de les remettre en place.

Quel diamètre de conduit d'évacuation utiliser ?

Utilisez un tuyau rigide ou flexible d'un diamètre égal ou supérieur à 120 mm. Le parcours doit être le plus court possible.

La hotte est-elle adaptée aux personnes à mobilité réduite ?

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant des capacités réduites sans surveillance ou formation appropriée. Les enfants doivent être surveillés pour éviter qu'ils jouent avec l'appareil.

Quels sont les risques en cas de non-respect des consignes de sécurité ?

Un non-respect peut entraîner des risques d'incendie, d'électrocution ou de mauvaise ventilation. Notamment, ne pas laisser les flammes libres sous la hotte, ne pas faire flamber d'aliments et toujours nettoyer les filtres régulièrement.

MODE D'EMPLOI COUNTRY LIVERPOOL FCL 912 FRANKE

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte. Pour les appareils appartenant à la 1ère classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

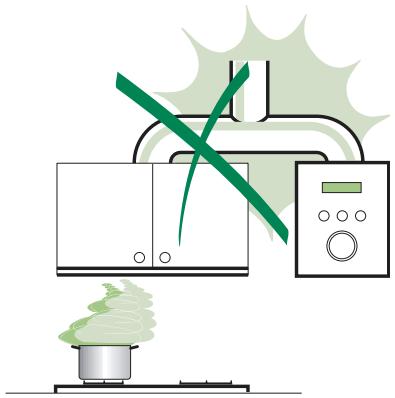

• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps voulu des filtres, à la cadence conseillée (risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

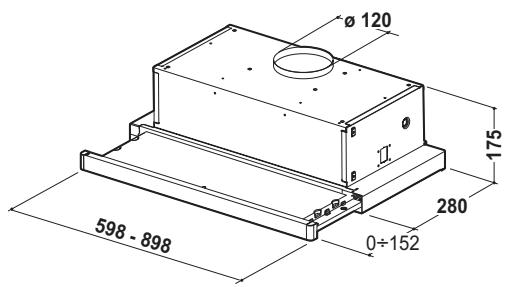

Encombrement

Hotte Type	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

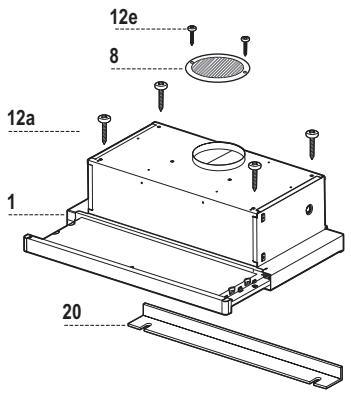

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture

Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

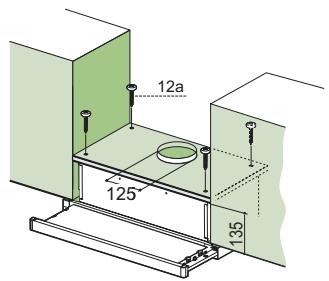

Perçage du plan de support et montage de la hotte MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté plus haut de 135 mm par rapport au plan inférieur des armoires murales.
• Percer un trou de φ 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de φ 125 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

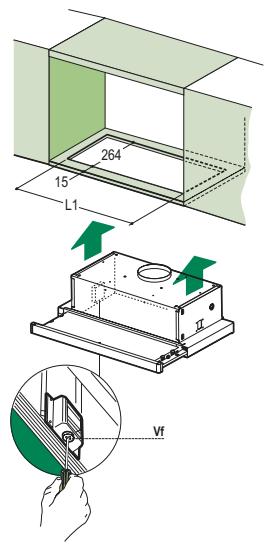

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

Hotte Type	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

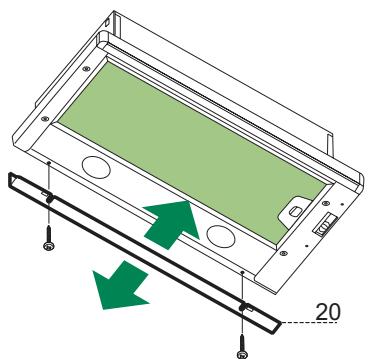

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil, à l'aide des vis déjà prévus à cet effet.

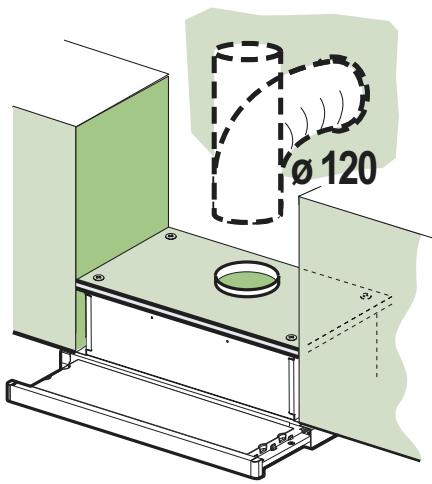

SORTIE AIR VERSION ÉVACUATION

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de φ 120 mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

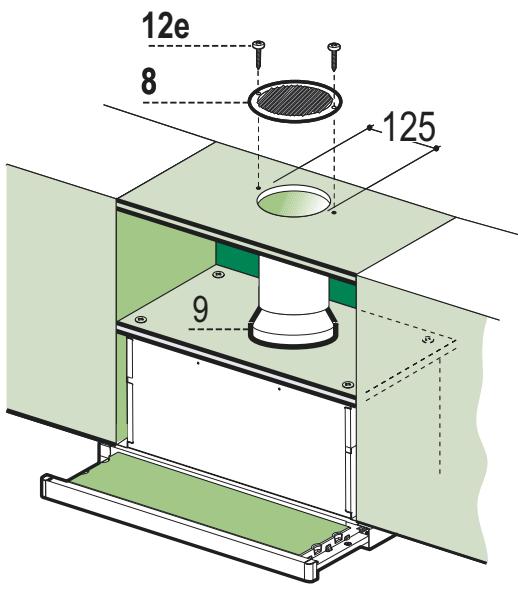

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de φ 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Connecter la bride au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de φ 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

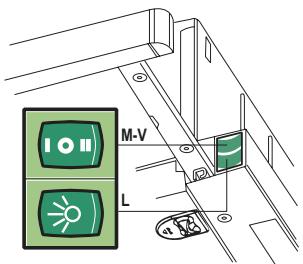

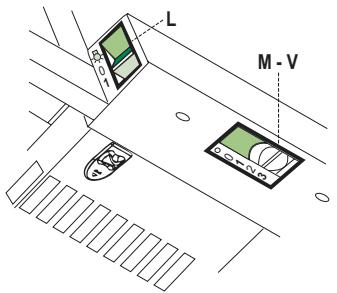

Tableau de commande

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

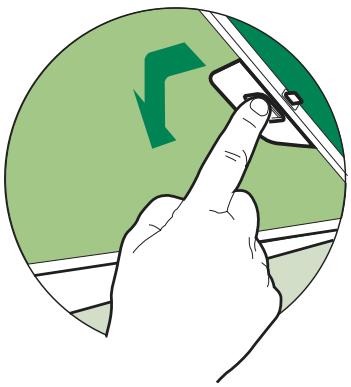

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Filtres anti-odeur (version filtrante)

REMPLACEMENT

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ, ou bien plus souvent en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les filtres anti-graisse.

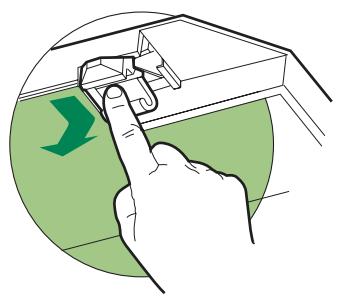

• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Remonter les filtres anti-graisse. Refermer le chariot aspirant.

Éclairage

REMPLACEMENT DES LAMPES

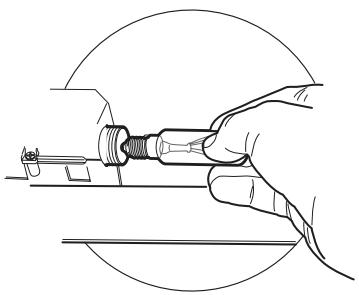

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Éclairage

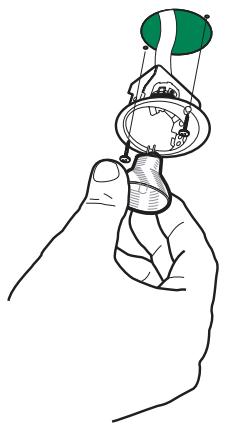

Lampe halogène de 20 W.

• Retirer les 2 vis qui fixent le support d'éclairage et ôter ce dernier de la hotte.
• Extraire la lampe du support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.
