Tipo di prodotto	Cappa da cucina da incasso
Marca	FRANKE
Modello	COUNTRY LIVERPOOL FCL 912
Larghezza disponibile	45 cm (448 mm), 50 cm (498 mm), 55 cm (548 mm), 60 cm (598 mm), 70 cm (698 mm), 80 cm (798 mm), 90 cm (898 mm)
Distanza minima tra piano di cottura e cappa	650 mm
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza illuminazione	Lampada a incandescenza 40 W o alogena 20 W (secondo versione)
Numero di velocità	3 (minima, media, massima)
Filtri antigrasso	Filtri metallici autoportanti, lavabili in lavastoviglie (ogni 2 mesi)
Filtro al carbone attivo	Filtro antiodore, non lavabile, da sostituire ogni 3-4 mesi
Diametro uscita aria	120 mm (evacuazione o ricircolo)
Materiale	Acciaio inossidabile (probabile)
Installazione	Da incasso o sotto mobile, con uscita aria evacuazione o ricircolo
Classe elettrica	Classe I (messa a terra obbligatoria)
Livello sonoro	Non specificato, varia a seconda della velocità
Manutenzione	Pulizia esterna con panno umido e detergente neutro
Peso (stima)	Circa 10-15 kg a seconda della larghezza
Garanzia	Fare riferimento al manuale o al venditore
Accessori forniti	Griglia orientabile, profilo di chiusura, viti di montaggio, dima di foratura

Domande frequenti - COUNTRY LIVERPOOL FCL 912 FRANKE

Qual è l'altezza minima di installazione della cappa sopra il piano di cottura?

La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 650 mm.

Come pulire i filtri antigrasso?

Rimuovere i filtri metallici agendo sui ganci. Lavarli in lavastoviglie o a mano con un detergente delicato, senza piegarli. Lasciar asciugare completamente prima di rimontarli. Effettuare questa operazione ogni 2 mesi circa.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non si lava e deve essere sostituito ogni 3-4 mesi, o più spesso in caso di utilizzo intensivo.

Come sostituire la lampadina?

Secondo il modello, rimuovere i filtri metallici e svitare la lampadina a incandescenza (40 W) oppure, per la versione alogena (20 W), rimuovere il supporto illuminazione svitando due viti, quindi sostituire la lampada inserendo correttamente le spine nella presa.

Posso utilizzare la cappa in modalità ricircolo?

Sì, per un'installazione in versione ricircolo, praticare un foro da 125 mm nel ripiano superiore, collegare un tubo da 120 mm e fissare la griglia orientabile fornita. Assicurarsi che i filtri al carbone attivo siano installati.

Cosa fare se la cappa non funziona?

Controllare prima l'alimentazione elettrica e l'interruttore bipolare. Assicurarsi che il carrello scorrevole sia correttamente chiuso (si deve sentire un clic alla prima apertura). Se il problema persiste, contattare un professionista.

È possibile lavare i filtri in lavastoviglie?

Sì, i filtri antigrasso metallici possono essere lavati in lavastoviglie. Tuttavia, evitare di piegarli e lasciarli asciugare completamente prima di rimetterli a posto.

Quale diametro del condotto di evacuazione utilizzare?

Utilizzare un tubo rigido o flessibile di diametro uguale o superiore a 120 mm. Il percorso deve essere il più corto possibile.

La cappa è adatta a persone con mobilità ridotta?

Questo apparecchio non è progettato per essere utilizzato da persone (compresi i bambini) con capacità ridotte senza supervisione o formazione adeguata. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

Quali sono i rischi in caso di mancato rispetto delle norme di sicurezza?

Il mancato rispetto può comportare rischi di incendio, elettrocuzione o cattiva ventilazione. In particolare, non lasciare fiamme libere sotto la cappa, non flambare cibi e pulire sempre regolarmente i filtri.

MANUALE UTENTE COUNTRY LIVERPOOL FCL 912 FRANKE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 14 MANUTENZIONE 15

SOMMARIO

IT

CONSIGLI E SUGGERIMENTI 17 CARATTERISTICHE 18 INSTALLAZIONE 19 UTILIZZO 21 MANUTENZIONE 22

INDICE

DE

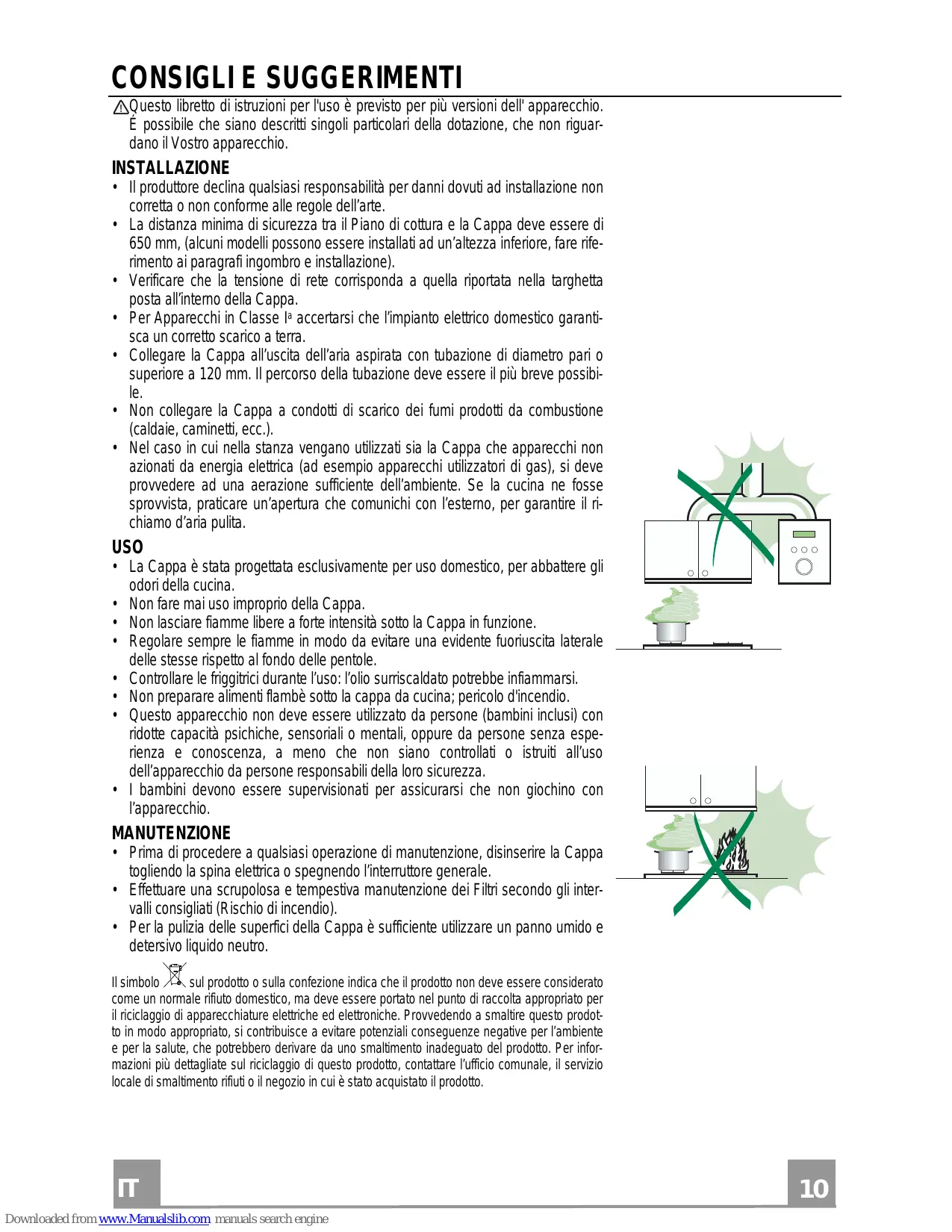

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.

È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile. Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

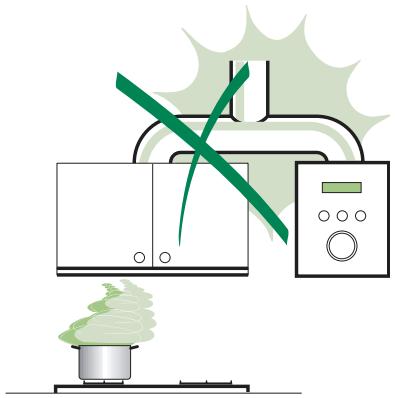

• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere ad alta intensità mentre la cappa è in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persona responsabile della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

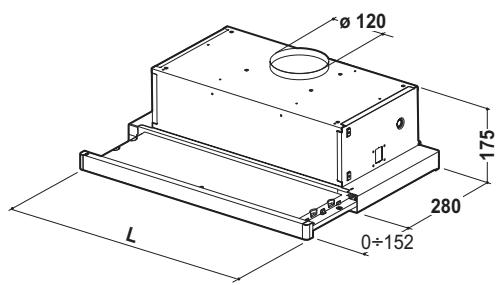

Ingombro

Tipo Cappa	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura
Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura piano di supporto e montaggio cappa

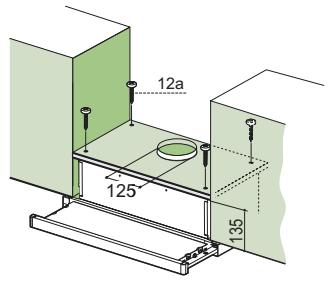

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• Praticare un foro ø 125 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
• Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

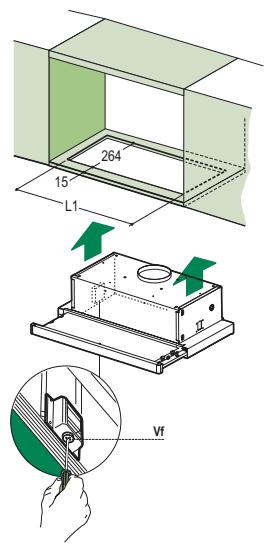

MONTAGGIO CON FISSAGGIO A SCATTO

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili con i Supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del Pensile, come indicato.
• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
• Bloccare definitivamente serrando le Viti Vf dal fatto della Cappa.

Tipo Cappa	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

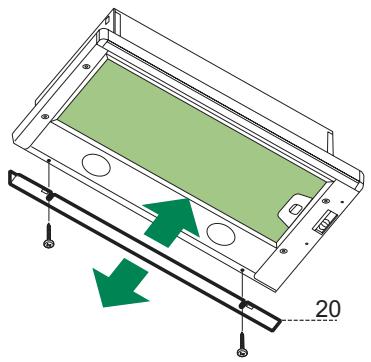

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della Cappa e la Parete di fondo può essere chiuso applicando il Profilo 20 in dotazione con le Viti predisposte a quello scopo.

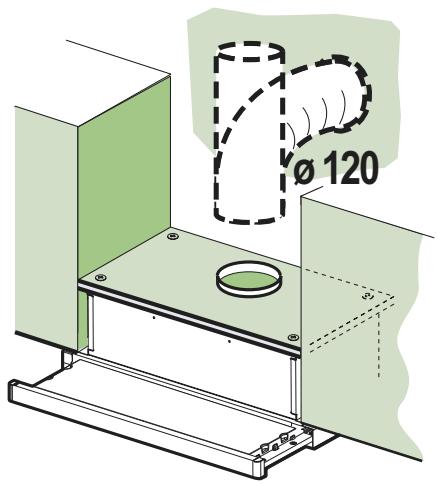

USCITA ARIA VERSIONE ASPIRANTE

Per installare in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

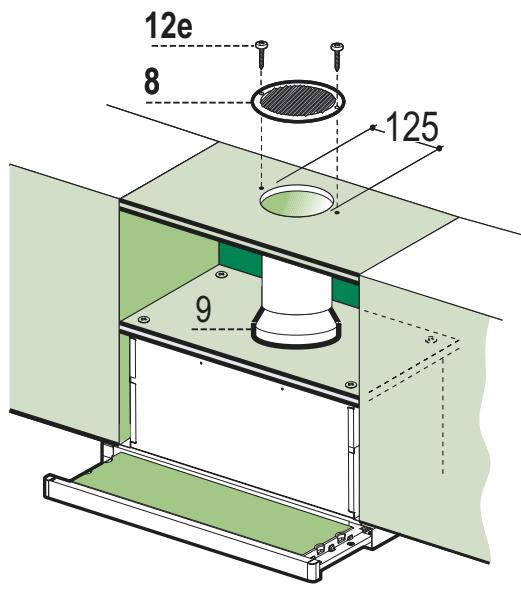

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro Ø 125 mm sull'eventuale mensola coprente la cappa.
• Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di Ø 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei filtri antiodore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta azionare il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

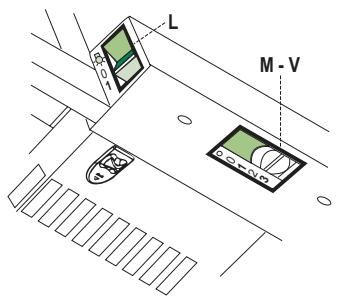

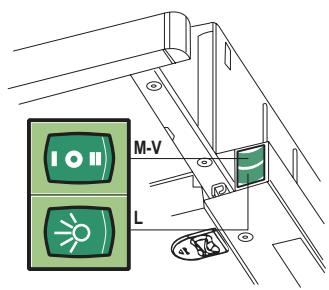

Quadro comandi

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

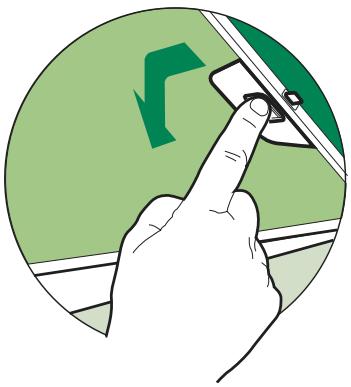

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidoro (Versione Filtrante)

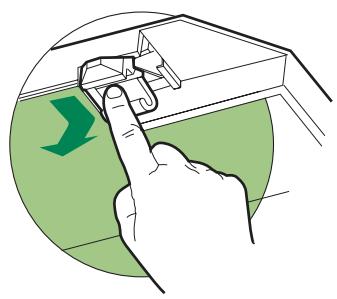

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri antigrasso
• Rimuovere il filtro antidoro al carbone attivo saturo, agganciandolo agli appositi agganci. Rimontare i filtri antigrasso. Richiudere il carrello aspirante.

Illuminazione

SOSTITUZIONE LAMPADE

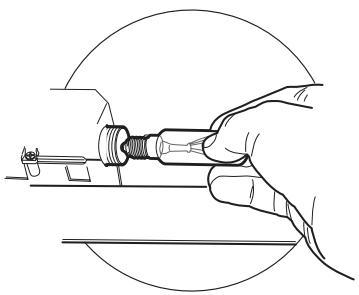

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

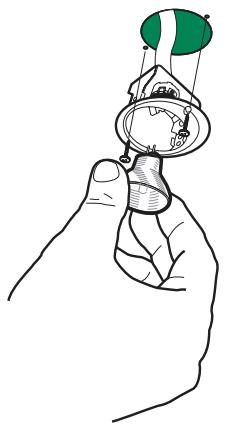

Lampade alogene da 20 W.

• Togliere le due viti che fissano il supporto illuminazione e sfilarlo dalla cappa.
• Estrarre la lampada dal supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del supporto.
• Rimontare il supporto fissandolo con le due viti precedentemente tolte.
