Ürün Tipi	Ankastre Davlumbaz
Marka	FRANKE
Model	COUNTRY LIVERPOOL FCL 912
Mevcut Genişlik	45 cm (448 mm), 50 cm (498 mm), 55 cm (548 mm), 60 cm (598 mm), 70 cm (698 mm), 80 cm (798 mm), 90 cm (898 mm)
Ocak ile Davlumbaz Arasındaki Minimum Mesafe	650 mm
Elektrik Beslemesi	220-240 V ~ 50 Hz
Aydınlatma Gücü	40 W akkor lamba veya 20 W halojen lamba (modele göre)
Hız Sayısı	3 (minimum, orta, maksimum)
Yağ Filtreleri	Kendinden destekli metal filtreler, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Koku önleyici filtre, yıkanamaz, her 3-4 ayda bir değiştirilmelidir
Hava Çıkış Çapı	120 mm (tahliye veya devridaim)
Malzeme	Paslanmaz çelik (muhtemelen)
Kurulum	Ankastre veya mobilya altı, tahliye veya devridaim hava çıkışlı
Elektrik Sınıfı	Sınıf I (topraklama zorunlu)
Ses Seviyesi	Belirtilmemiş, hıza göre değişir
Bakım	Dış temizlik nemli bez ve nötr deterjan ile
Ağırlık (tahmini)	Yaklaşık 10-15 kg (genişliğe göre)
Garanti	Kılavuza veya satıcıya bakın
Verilen Aksesuarlar	Yönlendirilebilir ızgara, kapatma profili, montaj vidaları, delme şablonu

Sık sorulan sorular - COUNTRY LIVERPOOL FCL 912 FRANKE

Davlumbazın ocak üzerindeki minimum montaj yüksekliği nedir?

Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi en az 650 mm olmalıdır.

Yağ filtreleri nasıl temizlenir?

Metal filtreleri kancalardan çıkarın. Bulaşık makinesinde veya elde yumuşak bir deterjanla yıkayın, bükmeyin. Tekrar takmadan önce tamamen kurumalarını bekleyin. Bu işlemi yaklaşık her 2 ayda bir yapın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Ampul nasıl değiştirilir?

Modele göre, metal filtreleri çıkarın ve akkor ampulü (40 W) sökün veya halojen versiyon için (20 W), iki vidayı sökerek aydınlatma desteğini çıkarın, ardından fişleri duya doğru şekilde takarak lambayı değiştirin.

Davlumbazı devridaim modunda kullanabilir miyim?

Evet, devridaim versiyonu kurulumu için üst rafta 125 mm'lik bir delik açın, 120 mm'lik bir boru bağlayın ve verilen yönlendirilebilir ızgarayı sabitleyin. Aktif karbon filtrelerin takılı olduğundan emin olun.

Davlumbaz çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini ve çift kutuplu anahtarı kontrol edin. Sürgülü taşıyıcının doğru şekilde kapalı olduğundan emin olun (ilk açılışta bir tık sesi duyulmalıdır). Sorun devam ederse bir profesyonele danışın.

Filtreleri bulaşık makinesinde yıkamak mümkün mü?

Evet, metal yağ filtreleri bulaşık makinesinde yıkanabilir. Ancak bükmemeye dikkat edin ve tekrar yerine koymadan önce tamamen kurumalarını bekleyin.

Hangi tahliye borusu çapı kullanılmalıdır?

120 mm veya daha büyük çapta sert veya esnek bir boru kullanın. Güzergah mümkün olduğunca kısa olmalıdır.

Davlumbaz hareket kısıtlılığı olan kişiler için uygun mudur?

Bu cihaz, gözetim veya uygun eğitim olmaksızın kısıtlı yeteneklere sahip kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır. Çocuklar cihazla oynamamaları için gözetlenmelidir.

Güvenlik talimatlarına uyulmaması durumunda riskler nelerdir?

Uyulmaması yangın, elektrik çarpması veya yetersiz havalandırma risklerine yol açabilir. Özellikle, davlumbazın altında açık alev bırakmayın, yiyecekleri flambe etmeyin ve filtreleri düzenli olarak temizleyin.

KULLANIM KILAVUZU COUNTRY LIVERPOOL FCL 912 FRANKE

Bu kullanma talimati birden fazla cihaz modeli icinGPCERlidir.

Cihaziniza uymayan bazi donanim özellikleri tarif edilmş olabilir.

MONTAJ

• Yalnis veya eksik montajdanDOGAN herhangi bir zararin sorumluluğu ureticiye ait degildir.
• Davlumbaz ile pişirici cihazın ocak kılımıarasindaki minimum güvenlik mesafesi 650 mm.dir (bazı modeller daha alçak seviyede bir yüksekkığ kurulabilir, hacim ve kurulum ile ilgili paragraflara bakıniz).
• Besleme voltajin, davlumbaz icerisine yerleştilen bilgi etiketinde belirtilenle ayn olup olmadgün kontrl edin.
• Sinif I elektrikli alelteri icin, guç kayıngün yeterli topraklamayı,...saglayip,...saglamadi,...kontrol edin. Minimum 120 mm)...capinda bir boru yoluyla davlumbazi,...cık)..bacasina,...baglayin. Baca,...baglantisi,...mumkun oldu-. gunca kisa olmaldir.
• Davlumbaz borusunu yanici duman taşiyan baca deligiine (buhar kazani, somine, vb.) baglamayin.
• Davlumbazin elektrikle calismayan aletlerle (ornegin; gazlci hazlar) bagintili olarak kullanilmaması halinde cikis gazinin geri tepmesini onlemek amaciyla odada yeterli bir havalandirma saglanmalidir. Temiz hava girisini temin etmek icin mutfakta dokrudan disariya acilan bir açiklik bulunmalidir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amaciyla evlerde kullanim icin tasarlanmistr. Ticari ve endustriyel amaclar icin kullanmayiniz.
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.
• Davlumbaz calisirken altinda kesinlikle yuksek ciplak ates birakmayin.
• Alev)yogunlugunu doogrudan tencerenin aktinda kalacak sekilde ayarlayin,kenarlarini sarmadigindan emin olun.
• Yägda kizartma tavaları nı kullanırken surekli olarak takip edin: fazla isinan yaq tutusabilitir.
• Kapağın altindaki kılıçmadan kaçının, yangın risik
• Bu alet, güvenliklerinden sorumlu kılışer tarafindan kontrol edilmedikleri veya erfolilmedikleriSurece; fiziksel, duyumsal ve zihinsel kapasitesinde kılıtlama olan (cocuklar dahil) veya aleti kullanma tecrubesi ve bilgisi olmayan kılışer tarafindan kullanılamaz.
• Bebeklerin, alette oynamadiklarindan emin olmak icin kontrol edilmeli gerekir.

BAKIM

Herhangi bir bakim isleminiGPCkeleStirmeden once davlumbazikapatin veya fisini cikarin.
- Filtreri belirtilen zamanlarda temizleyin ve / veya degistirin(Yangin riski).
- Cihazi nemli bir bez ve nõrbir siv i deterjan kullanarak temizleyin.

Urün veya paketi üzerindeki sembolü, bu urünün normal bir evsel atik olarak gürumlmesi ve bu tip elektriki veya elektronik cihazlarin atildigi donusümlu toplama noktarina terkedilmesi gerektigi isaret eder. Bu urünu gerektigi gibi elimine etme kurallarina uyarsaniz cevre ve insan sagligi üzerindeki olumsuz etkilerini bertarf etmeye katki saglamis olursunuz. Bu urünün geridonusum kosullari hakinda daha ayrintili bilgi icin hudutlarıinde bulundugunuz belediyenin ilgili diaresine, atik yoketme servisine veya urünün saticisina dinismaniz.

Boyutlar

Davlumbaz	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Parçalar

Ref.	Adedi	Ürünün
1	1	Davlumbaz güvdesi ile: Kontrol Düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlordirmeli Hava Çkış Izgarası
20	1	Kapatma elemani

Ref.	Adedi	Montaj Parçalari
12a	4	Vidalar 4,2 x 44,4
12e	2	Vidalar 2,9 x 9,5

Adedi malzeme

1 Kullanim Kilavuzu

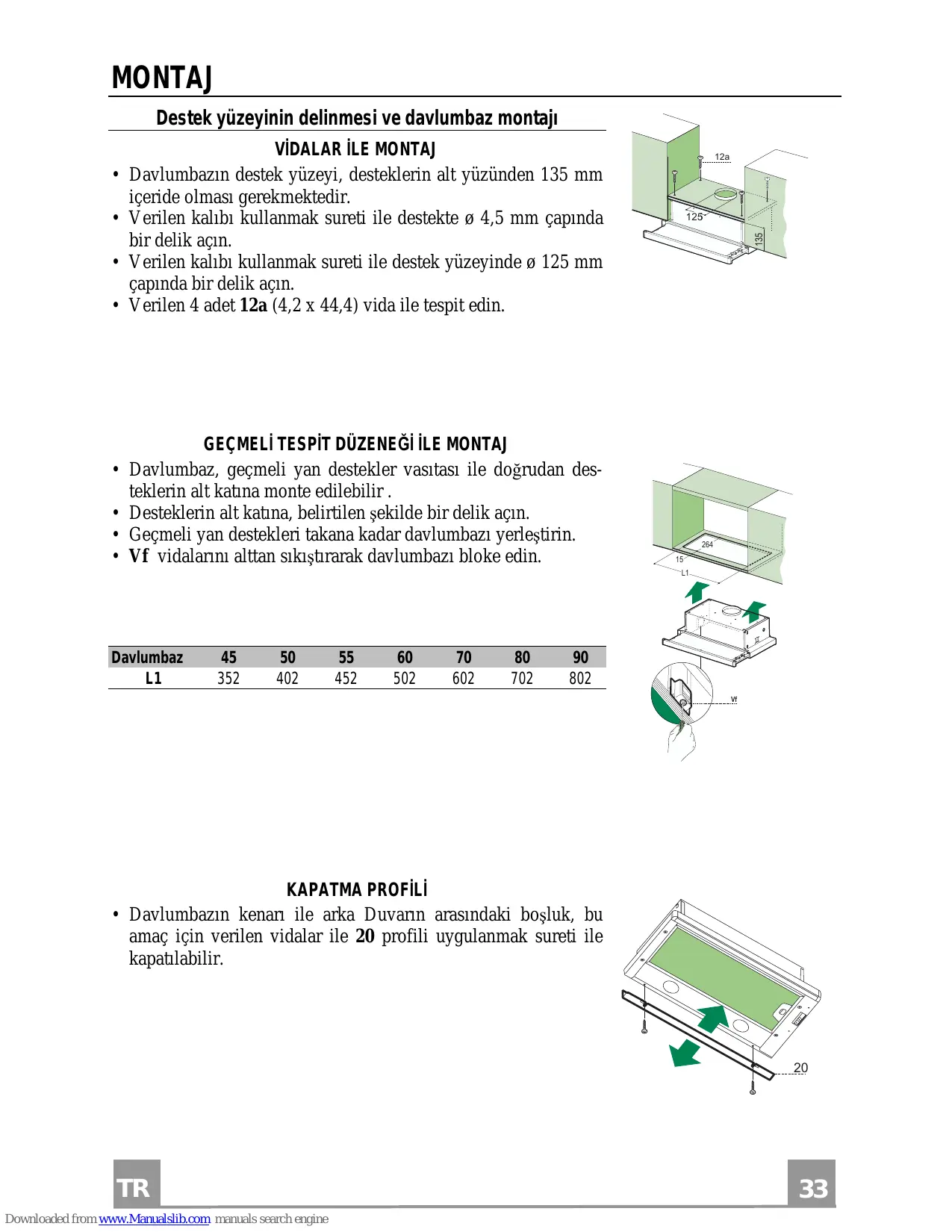

Destek yüzeyinin delinmesi ve davlumbaz montaji

VIDALARILE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt:yüzunden 135 mm iceride olması gerekmektedir.
• Verilen kalibi kullanmak sureti ile destekte 4,5 mm çapinda bir delikuncated.
• Verilen kalibı kullanmak sureti ile destek yüzeyinde 125 mm capinda bir delikuncated.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

GEÇMELİ TESPİT DÜZENEQE İL MONTAJ

• Davlumbaz, geleçmeli yan destekler vasıtası ileogrudan desteklerin alt katına monte edile bilir.
• Desteklerin alt katina, belirtilen sekilde bir delikagine.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştinir.
• Vf vidalarini alttan sikişirarak davlumbaz bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

KAPATMA PROFILI

• Davlumbazın kenari ile arka Duvarınarasındaki boşluk, bu amaç icin verilen vidalar ile 20 profili uygulanmak sureti ile kapatilabilelir.

ASPIRATORLÜ MODEL HAVA ÇIKİSİ

Aspiratorlü modelin montaji icin, davlumbaz, montörün/seceçgi 120 mm capinda sert veya esnek bir boru ileçkışkanalina baglanmalidir.

• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku Alma filtrerini seksarınüz.

FILTRELİ MODEL HAVA ÇIKΙSİ

• Davlumbazın üzerinde eger mevcut ise yerleşik bulunan 125 mm capinda bir delikaginez.
• Davlumbaz üzerindeki konsoldaki Çkış deligiine flanş 120 mm capinda esnek ya da sert bir boru ile baglayıniz.
• Boruyu uygunözellakte kelepçelerle seksınüz. Gereken malzeme cihaz donanımlyla birlikte verilmemistir.
• Yönlendirmeli 1zgaray1 8 donanimdaki 2 adet vida ile 12e (2,9 x 9,5) çíkɪs noktasina sabitleyiniz.
• Aktif karbonlu koku filtrerinin mevcut olduklarindan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı, en az 3 mm kontakalıkkılgı對於 kutuplu bir anahtar üzerinde sebeke cereyanına®, baglayın.
• Davlumbaz ilk kez monte edildikten sonra, yüruyen arabanın, tamponda klik sesi duyulana kadar el ile açilması gerekmektedir.

Kumanda tablosu

L Işiklar Aydinlatma tesisatı açip kapatır.
M Motor Havacekme motorunu açip kapatir.
V Hiz Calisma hizin1 belirler:

1. Az miktarda pişirme bu-harı oldugunda, surekli ve özellikle sessiz bir havadevir daimine uygun minümum.Gray.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınin yüzük bir kismına uygun orta seviyede hiz.
3. Uzun sureleree de maksum piisirme buhari emisyonlarini gogusle-meye uygun maksum hiz.

L Işiklar Aydinlatma tesisatı açip kapatır.
M Motor Hava cekme motorunu açip kapatir.
V Hiz Calisma hizin1 belirler:

1. Az miktarda pişirme bu-harı oldugunda, surekli ve özellikle sessiz bir hava devir daimine uygün minümum Hz.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınin yüzük bir kismına uygun orta seviyede hiz.

Yag filterleri

MONTELI METAL YAG FILTRELERIN IN TEMIZLIGI

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya Özellikle yüzgün kullanımöz konusu ile daha sık yıkanmalid行李.
  Emme arabasini cikartin.
• Kancalarına bastirmak sureti ile filtrerleri teker teker çıkartin.
• Filtreleri katlamadan yikayın ve monte etmeden önce kurutun. (Zamanla filtre:yüzeyinde meydana gelebilecek renkdehyşikligi filtrrenin etkinliginde kesinlikle bir azalmaya neden olmaz.)
• Kolu disaridan gürilen tarafa kalacak sekilde yeniden monte edin.
  Emme arabasini kapatin.

Koku filtreleri (Filtreli Versiyon)

DEGISTIRME

• Yicanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kulanild.dktan sonra veya Özellikle)yogun kullanım四周 konusu isendeğistirilirler.
  Emme arabasini cikartin.
• Yag filtrerini Çıkartin.
• Kancalarından bastırarak koku filtresini aktif saturkardan Türkiye.
• Yag filtrresini yerine takin.
  Emme arabasini kapatin.

Aydinlatma

AMPULLERIN DEGISTIRILMESI

40 W akkor lambalar

Metalik yag tutucu filtrerleri cikariniz.
- Ampulleri geşetip Çikarınüz ve�能:i Özellijklere sahip yenileriyledehyşiriniz.
Metalik yag tutucu filtrerleri tekrar takiniz.

Aydinlatma

AMPUL DEGISTIRME

20 W halojen ampuller

• Lamba Destek parçasinı sabitleyen iki vidayı seksüp, parçayı Davlumbazdan Çikarınız.
• Ampulü Destek parçasindanentries.
• Ayni Özellikere sahip bir yenisi ile degişiriniz ve ikikıçık (iğne) fişinin Destek parçası icindeki yuvalarına iyi oturduguunda emin olunuz.
• Destek parçasinı tekrar yerine takıp/DDa hance dokulan vidaları ile sabitleyiniz.

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

436002977_ver6
