Type de produit	Hotte aspirante de cuisine
Marque	FRANKE
Modèle	BOX FBI 532H XS
Usage	Domestique
Type d'installation	Encastrable sous meuble mural
Version	Aspirante ou filtrante (recyclage)
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance d'éclairage	Lampe halogène 20 W (G4 12V) ou équivalent
Nombre de vitesses	4 (1, 2, 3, intensive temporisée 6 min)
Commandes	Poussoirs électroniques avec indicateurs LED
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtre à charbon actif	Optionnel, remplaçable, non lavable
Alarme saturation filtres	Oui, signal LED (graisse 100h, charbon 200h)
Distance minimale au plan de cuisson	650 mm
Protection	Mise à la terre obligatoire, interrupteur bipolaire
Poids	Environ 15 kg (estimation)
Matériaux	Acier inoxydable (corps) / verre (panneau)
Niveau sonore	Non spécifié
Télécommande	Optionnelle (piles LR03-AAA non fournies)

FOIRE AUX QUESTIONS - BOX FBI 532H XS FRANKE

Quelle est la hauteur minimale entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Certains modèles peuvent être installés plus bas, vérifiez les dimensions de travail dans la notice.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques peuvent être lavés au lave-vaisselle. Ils doivent être nettoyés au moins tous les 2 mois ou lorsque la LED S1 s'allume.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé environ tous les 4 mois ou lorsque la LED S1 clignote (alarme activée).

Comment réinitialiser l'alarme de saturation des filtres ?

Éteignez les lumières et le moteur, puis appuyez sur la touche T3 pendant au moins 3 secondes jusqu'à ce que la LED clignote 3 fois.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez une lampe halogène 20 W avec culot G4 sous 12 V, ou une ampoule équivalente (voir tableau des ampoules dans la notice).

Puis-je utiliser la hotte en version filtrante ?

Oui, il faut installer les filtres à charbon actif et percer un trou de 125 mm pour la sortie d'air recyclé. La grille orientée est fournie.

Comment activer la télécommande ?

Maintenez la touche T4 enfoncée pendant 5 secondes (toutes charges éteintes) jusqu'à ce que la LED clignote 2 fois. Pour désactiver, refaites la même opération (1 clignotement).

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (interrupteur bipolaire) et le fusible. Assurez-vous que la hotte est correctement branchée et mise à la terre.

Peut-on installer la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez impérativement la distance minimale de 650 mm et assurez une aération suffisante (pression négative max 0,04 mbar).

Comment retirer le panneau pour accéder aux filtres ?

Tirez le panneau vers l'avant, puis décrochez-le en faisant coulisser le levier du goujon de fixation spécifique.

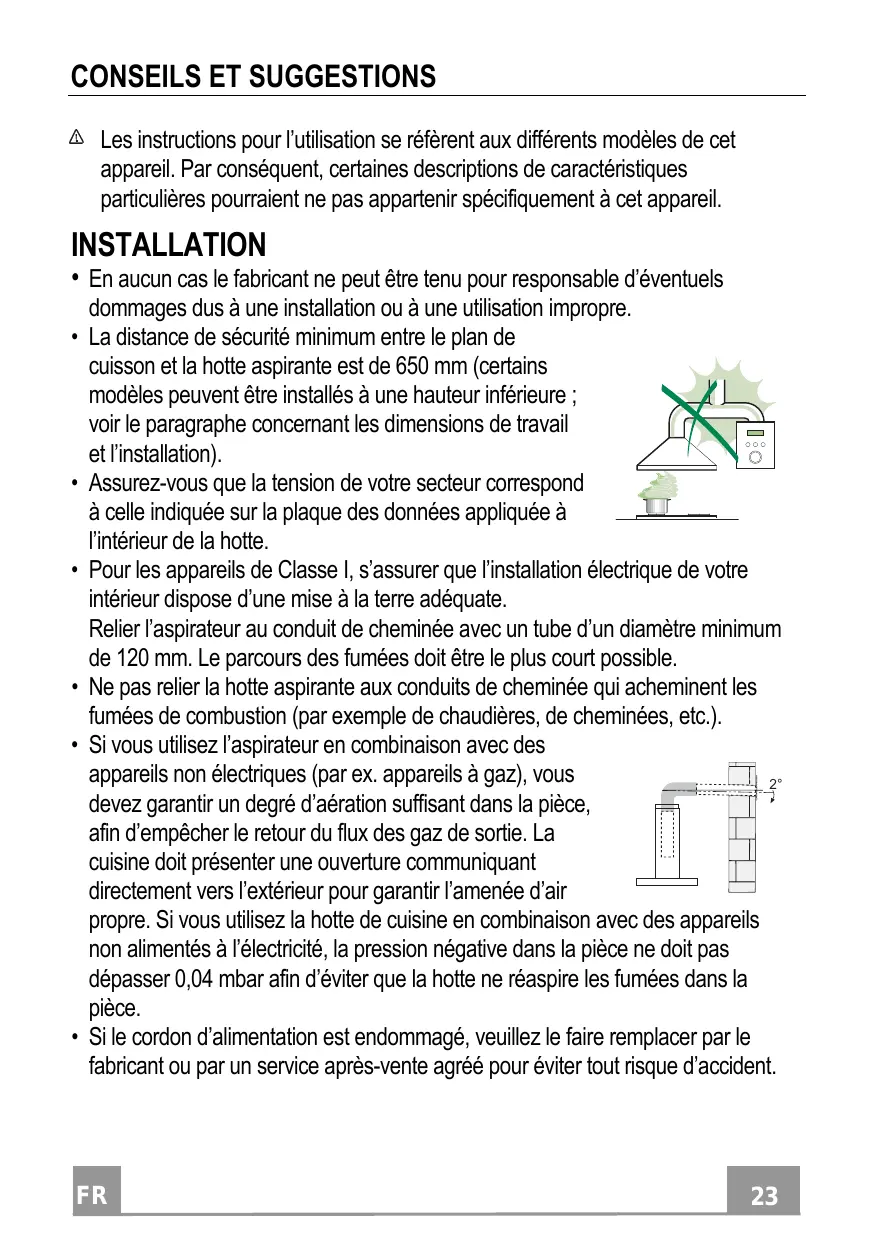

MODE D'EMPLOI BOX FBI 532H XS FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuels dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des

appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit partager une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en teni
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : les parties accessibles peuvent être très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

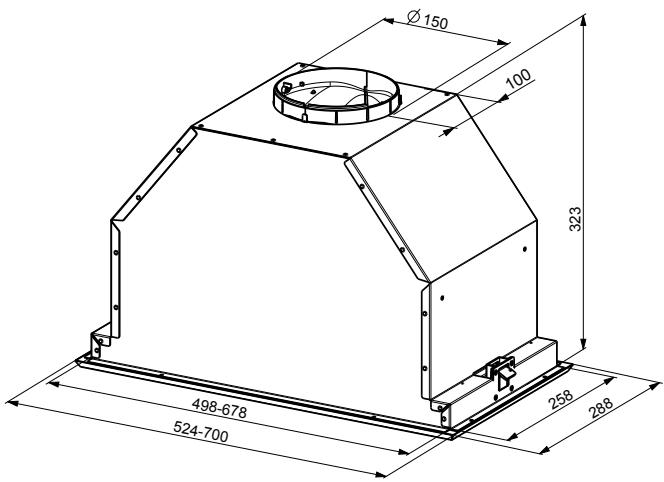

Encombrement

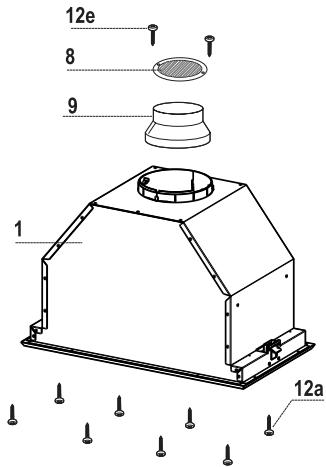

Composants Réf. Q. te Composants de Produit

1	1	Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille en Direction Sortie Air
9	1	Flasque de Réduction ø 150-120 mm

Réf. Qté Composants pour l'installation Qté Documentation 1 Manuel d'instructions

12a	8	Vis
12e	2	Vis 2,9 x 9,5

Avant de MONTER la HOTTE dans l'armoire MURALE SUIVRE la MARCHE ci-dessous :

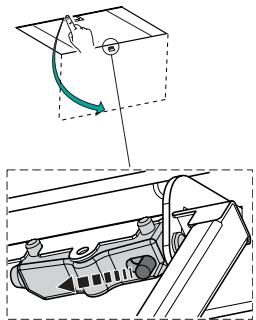

• Ouvrir le panneau en le tirant.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécifique prévu.
• Retirer les filtres à graisse.

• Débrancher le câblage des commandes en intervenant sur les connecteurs.
• Débrancher le câblage des lumières en intervenant sur les connecteurs.

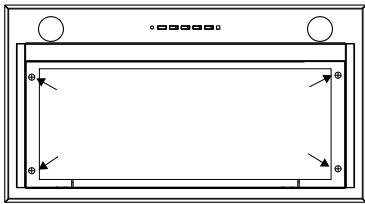

• Retirer le cadre en desserrant les 4 vis (2 à droite et 2 à gauche).

• La hotte peut être installée directement sur le plan inférieur des armoires murales (650 mm min. par rapport au plan de cuisson).
• Faire une entaille sur le plan inférieur de l'armoire murale, de la manière indiquée.
• Fixer avec 8 vis 12a fournies.
• Revisser le cadre avec les 4 vis précédemment retirées, rebrancher le câblage des commandes et lumières, remonter le filtre à graissé et fermer le panneau.

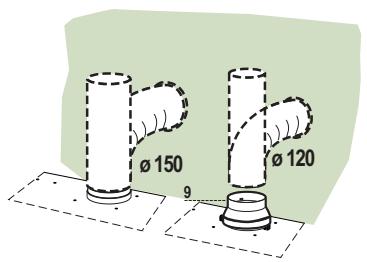

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

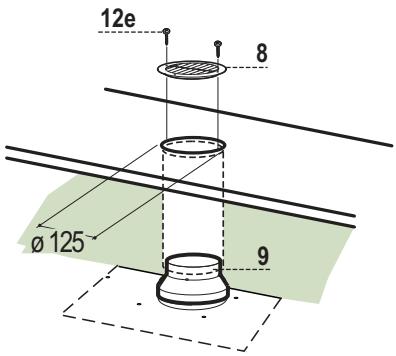

SORTIE Air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter le flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.

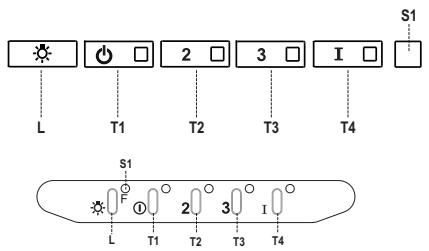

Tableau de commande

Touche	Led	Fonction
L	-	Allume/Éteint les lumières à la luminosité maximum.
T1	Fixe	Démarre/Coupe le moteur à la première vitesse.
T2	Fixe	Démarre le moteur à la deuxième vitesse.
		Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif s'active et la led correspondante clignotera 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant 5 secondes.La led correspondante clignotera 1 fois.
T3	Fixe	Démarre le moteur à la troisisième vitesse.
		Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.
T4	Fixe	Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 6 minutes. ÀpRES ce délambda, Le système returnne automatiquement à la vitesse sélectionnée. Si activée avec le moteur à l'arrêt, à la fin du délambda le système passé en mode OFF.
		Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignotera 2 fois.Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignotera 1 seule fois
S1	Fixe	Signale l'alarme saturation filtres àGRAisse métalliques et la nécessité de les laver. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.(Reset voir paragraphe Entretien)
	Clignotante	Lorsque l'alarme de saturation du filtre anti-odeur est activée, c'est l'indice que le filtre doit être remplaced. Laver aussi les filtres àGRAisse métalliques.L'alarme de saturation filtre anti-odeur au charbon actif entre en fonction après 200 heures de travail effectif de la hotte.(Activation et Reset voir paragraphe Entretien)

Telecommande (fournie sur demande)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-carbon 1,5V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent neutre.
• Le nettoyer également à l’intérieur avec un chiffon humide et un détergent neutre; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau; ne pas utiliser des substances abrasives.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s'allume ou au moins tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Nettoyage filtres

Ouvrir les portes - Retirer le filtre en le poussant vers l'arrière du groupe et en tirant en même temps vers le bas. - Laver le filtre en évitant de le plier, et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier). - Le remonter en faisant attention de garder la poignée vers la partie visible externe. Refermer les portes.

Il n'est ni livrable, ni régénérable. Le replacer lorsque la LED S1 clignote ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, se vérifie seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu'à ce que la led de confirmation clignote :

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Remplacement du filtre

Ouvrir les portes - Retirer le filtre àGRAISSÉ - Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A). - Monter les nouveaux filtres, comme indiqué (B). - Remonter le filtre àGRAISSE - Refermer les portes.

Lampe halogène de 20 w.

• Sortir la lampe de la douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 - 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD--16/40/1B-E--G13--26/720
	18	G13	57	589,8 x 26	FD--18/40/1B-E--G13--26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
