Ürün tipi	Mutfak davlumbazı
Marka	FRANKE
Model	BOX FBI 532H XS
Kullanım alanı	Ev tipi
Kurulum tipi	Duvar altı ankastre
Versiyon	Emişli veya filtreli (devridaim)
Hava çıkış çapı	150 mm (120 mm'ye düşürülebilir)
Elektrik beslemesi	220-240 V ~ 50/60 Hz
Aydınlatma gücü	Halojen lamba 20 W (G4 12V) veya eşdeğeri
Hız sayısı	4 (1, 2, 3, 6 dk zamanlayıcılı yoğun)
Kumandalar	LED göstergeli elektronik butonlar
Yağ filtreleri	Metal, bulaşık makinesinde yıkanabilir
Aktif karbon filtre	İsteğe bağlı, değiştirilebilir, yıkanamaz
Filtre doluluk alarmı	Evet, LED sinyali (yağ 100sa, karbon 200sa)
Ocaktan minimum mesafe	650 mm
Koruma	Topraklama zorunlu, çift kutuplu anahtar
Ağırlık	Yaklaşık 15 kg (tahmini)
Malzemeler	Paslanmaz çelik (gövde) / cam (panel)
Ses seviyesi	Belirtilmemiş
Uzaktan kumanda	İsteğe bağlı (LR03-AAA piller dahil değildir)

Sık sorulan sorular - BOX FBI 532H XS FRANKE

Davlumbaz ile ocak arasındaki minimum yükseklik nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, kullanım kılavuzundaki çalışma boyutlarını kontrol edin.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. En az 2 ayda bir veya S1 LED'i yandığında temizlenmelidir.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz veya yenilenemez. Yaklaşık her 4 ayda bir veya S1 LED'i yanıp söndüğünde (alarm etkin) değiştirilmelidir.

Filtre doluluk alarmı nasıl sıfırlanır?

Işıkları ve motoru kapatın, ardından LED 3 kez yanıp sönene kadar T3 tuşuna en az 3 saniye basın.

Aydınlatma için hangi tip ampul kullanılmalıdır?

12 V altında G4 duylu 20 W halojen lamba veya eşdeğer bir ampul kullanın (kullanım kılavuzundaki ampul tablosuna bakın).

Davlumbazı filtreli versiyonda kullanabilir miyim?

Evet, aktif karbon filtrelerin takılması ve geri dönüştürülmüş hava çıkışı için 125 mm'lik bir delik açılması gerekir. Yönlendirilebilir ızgara verilir.

Uzaktan kumanda nasıl etkinleştirilir?

T4 tuşuna 5 saniye basılı tutun (tüm yükler kapalı) LED 2 kez yanıp sönene kadar. Devre dışı bırakmak için aynı işlemi tekrarlayın (1 kez yanıp söner).

Davlumbaz çalışmıyorsa ne yapmalıyım?

Elektrik beslemesini (çift kutuplu anahtar) ve sigortayı kontrol edin. Davlumbazın doğru şekilde takılıp topraklandığından emin olun.

Davlumbaz gazlı ocağın üzerine monte edilebilir mi?

Evet, ancak minimum 650 mm mesafeye kesinlikle uyun ve yeterli havalandırma sağlayın (maksimum 0,04 mbar negatif basınç).

Filtrelere erişmek için panel nasıl çıkarılır?

Paneli öne doğru çekin, ardından özel sabitleme piminin kolunu kaydırarak çıkarın.

KULLANIM KILAVUZU BOX FBI 532H XS FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

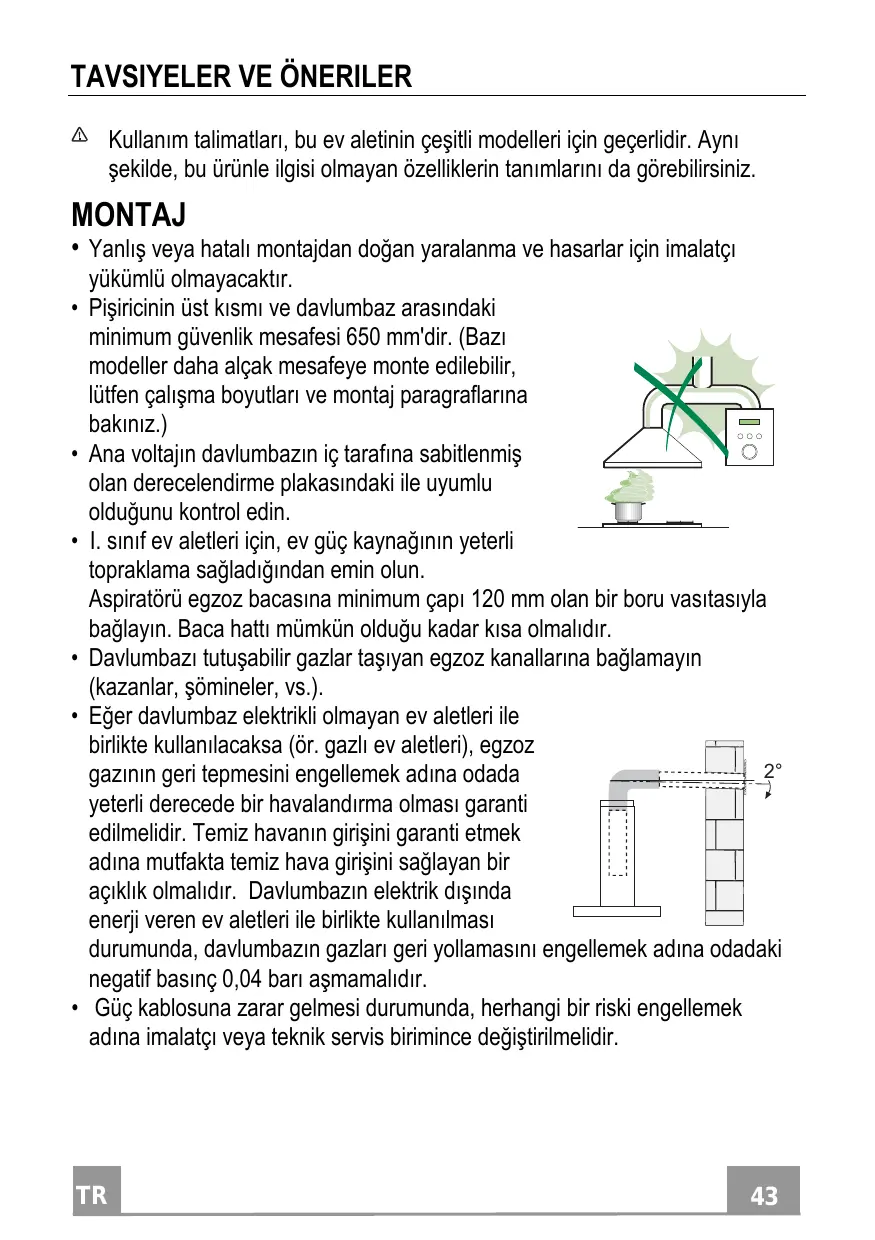

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin. I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi sağlayan bir açıklık olmalı. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava değişimi ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmayacaktır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

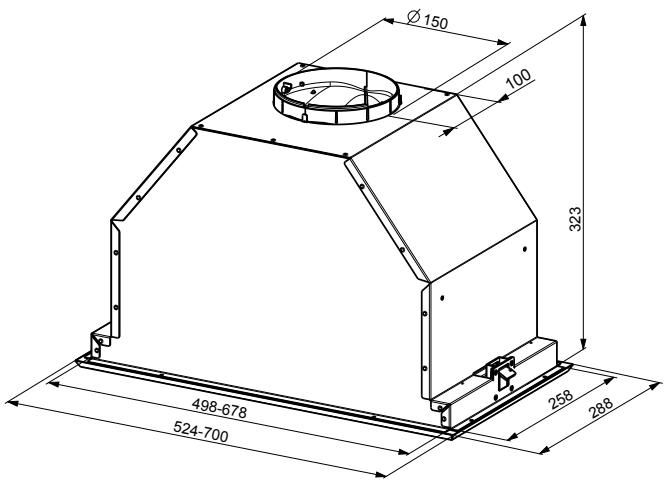

Boyutlar

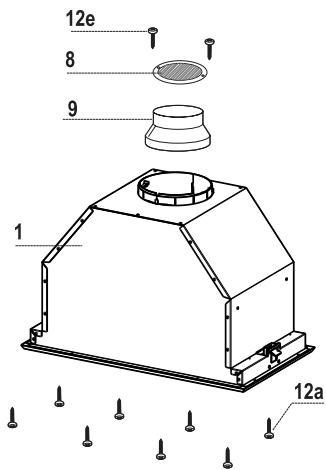

Parçalar

Rif.	adet	Ürün parçaları
1	1	Kummandalar, İsklar ve Filtrlerle komple halde davlumbaz güvdesi
8	1	Yönlü uzgara
9	1	Redüksiyon Flanlı 150-120 mm
Rif.	adet	Montaj parçaları
12a	8	Vidalar
12e	2	Vida 2,9 x 9,5
adet		Belgeler
1		Kullanım El Kitabı

Davlumbaz Gövdesinin Montajı

DAVLUMBAZI MUTFAK GÖVDESİNE BAĞLAMADAN ÖNCE ŞUNLARI YAPIN:

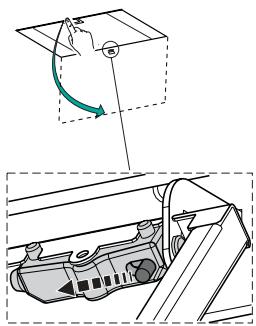

Panoyu çekerek açın. - Sabitleme piminin kolunu kaydırarak paneli davlumbaz gövdesinden kurtarınız.

Yağ önleyici filtreleri çıkarın.

• Konnektörleri çalıştıran kabloları sökün.

• Konnektörleri çalıştıran aydınlatma kablolarını çıkarın.

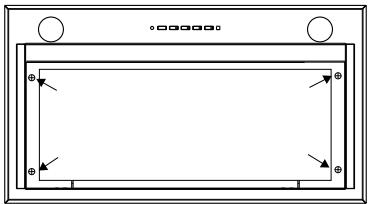

• 4 Vidayı (2 adet sağda, 2 adet solda) sökerek çerçeveyi çıkarın.

• Davlumbaz duvar ünitelerinin alt kısmına monte edilebilir (Pişirme yüzeyinden en az 650 mm yukarıya).
• Mutfak dolabından gösterildiği gibi bir alt yüzey parçası kesin. Birlikte gelen 8 vida 12a ile sabitleyin.
• Daha önce çıkarmış olduğunuz çerçeveyi 4 vida ile yeniden takın, kabloları yeniden bağlayın, yağ filtresini takın ve paneli kapatın.

Bağlantılar

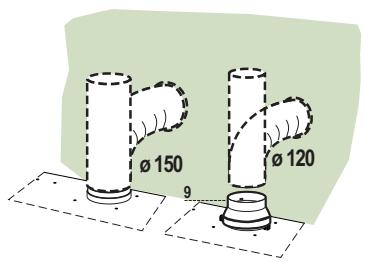

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

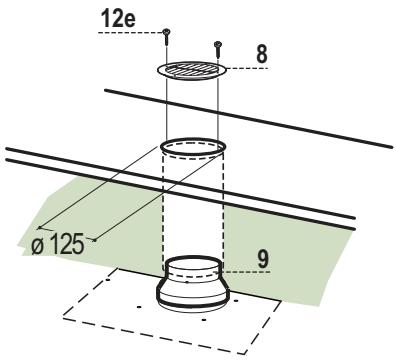

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde, eğer mevcut ise, yerleşik bulunan konsola 125 mm çapında bir delik açınız.
• Redüksiyon flanşını (9) davlumbaz gövdesi çıkışına takınız.
• Flanşı 120 mm çapında esnek ya da sert bir boru ile davlumbaz üzerindeki konsolda bulunan çıkış deliğine bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı (8) donanımdaki 2 adet vida ile (2,9 x 9,5) noktasına sabitleyiniz.
• Aktif karbonlu koku filtresinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, temas noktaları arasında 3 mm açıklık olan çift kutuplu bir anahtar üzerinden elektrik şebekesine bağlayınız.

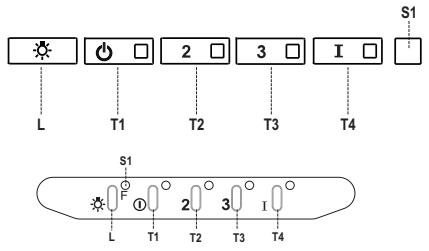

Kumanda Tablosu

Tuş	Led	Fonksiyon
L	-	Azami aydnlhta,isiklan,açar/kapar.
T1	Sabit	Birinci Hazarda motoru caliştirn/kapatir.
T2	Sabit	İkinci Hazarda motoru caliştirn.
		Bütin elektrik akimlan (Motor+Isik) kapalyyken yaklaşık 5 saniye boyunca tuşu baslithuttuğunuzda, Çift "Led" isigi yanarak "Karbon Filtresi" alarmi etkinleştilir. Devre dhe birakmak,içın,aynı tuşa yine 5 saniye boyunca tek "Led" isigi yanana kadar baslithutulur.
T3	Sabit	Üçinci Hazarda motoru caliştirn.
		Bütin elektrik akimlan (Motor+Isik) kapalyyken yaklaşık 3 saniye boyunca tuşu baslithuttuğunuzda S1 Led,uçlu,isikyanarak tekrar baslaltir.
T4	Sabit	Motoru YOGUN Hazarda caliştirn.Bu.Here6 daki kaya ayarlanmstur.Süre bittişinde,sistem[daha önceden ayarlanmsthiza otomatikolarak tekrar,döner.Eger bu,hizkapalibir makineden ortayaçkmşsa,süre bittişinde OFFdurumuna geleçer.
		5 saniye boyunca baslithutarak "Led" isigi,iki,kere,yandiğnda telekomanda aktif hale gelir.5 saniye boyunca baslithutarak ilgili "Led" isigi,sadecebir,kere,yandiğnda telekomanda devre,dşolur.
S1	Sabit	Yağ Onleyici Metal Filtrelerinin dolduguun ve,yikanmaları,gerektişi belirtmektedir.AlarmDavlumbazin 100 saatlik,yogun kullanı,süresinden,sonra,dewreye girmektedir.(Bakirmboliümüne bilgün)
	Flasör	Koku Emici Akif Carbonlu Filtrenin dolduguun bildiren alarm,degristilmesi veYağ OnleyiciMetal Filtrenin de,yikanması,gerektişi belirtmektedir.Koku Emici Akif Carbonlu Filtrenindolduguunbildiren alarm,davlumbazin 200 saatlik,yogun calişma,saatinden,sonra,dewreyegirmektedir.(Etkinleşürme icin Bakirmboliümüne bilgüniz)

UZAKTAN KUMANDA (OPSİYONEL)

Bu cihaza bir uzaktan kumanda ile de komut verilebilir; bu kumanda 1,5 Volt'luk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalışır (dahil değildir).

• Uzaktan kumandayı ısı kaynakları yakınında bırakmayınız.
• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kaplarına atınız.

Panelin açılması

• Panoyu çekerek açın.
• Dış taraftan nemli bir bez ve nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak suretiyle temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ önleyici Metalik Filtreler

Bulaşık makinesinde yıkanabilirler. S1 ledi yandığında veya 2 ayda bir veya özellikle yoğun kullanımlarda daha sık aralıklarla yıkanmaları gerekmektedir.

FİLTRELERİN TEMİZLENMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna LED uzun ışık yanana kadar basılı tutun.

Filtrelerin Temizlenmesi

• Kanatları açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkarın.
• Filtreyi bükmeden yıkayın ve yeniden takmadan evvel kurumaya bırakın (zamanla filtre yüzeyinde görülebilecek olası bir renk değişikliği, kesinlikle etkinliğine zarar vermez.)
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Kanatları kapatınız.

Yıkanamaz, geri dönüşümlü değildir, ekranda S1 ledi görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali, eğer önceden etkinleştirilmişse, sadece Aspirasyon Motoru çalıştırıldığı zaman çalışır.

Alarmın etkinleştirilmesi

• Filtre edici sürümlü Davlumbazlarda, Filtrelerin dolma alarmı sinyali, kurulum anında veya devamında devreye alınır.
• Işıkları ve aspiratör motorunu kapatın.
• T2 tuşuna 5 saniye süreyle ledin onay ışığı iki kere yanana kadar basınız.

DEĞİŞTİRİLMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna Led uzlu ışığı yanana kadar basılı tutun.

Filtrenin Değiştirilmesi

• Kanatları açınız.
• Yağ önleyici filtreyi çıkarın.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız.
• Yağ filtresini çıkarın.
• Kanatları kapatınız.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

20 W halojen ampuller

• Ampulü yuvasından çıkarınız.
• Aynı özelliklere sahip yenişiyle değiştiriniz ve küçük fişlerin duydaki yuvalarına iyi oturmasına dikkat ediniz.

Ampul	Ampul Güci (W)	Duy/Soket	Ampul Voltaji (V)	Boyut (mm)	ILCOS Kodu
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD--16/40/1B--G13--26/720
	18	G13	57	589,8 x 26	FD--18/40/1B--G13--26/600
	9	G23	60 (ampul) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampul) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
