| Marque | FALMEC |
| Modèle | Lumina NRS - CLMI90.00P2#BCOI490F |
| Type de produit | Hotte de cuisine |
| Largeur | 90 cm (estimation) |
| Mode d'installation | Évacuation extérieure (aspirante) ou recirculation intérieure (filtrante) |
| Nombre de vitesses | 4 vitesses + booster temporaire (vitesse 4) |
| Commande | Électronique tactile ou boutons (selon version) |
| Éclairage | LED (spots) ou lampe fluorescente (selon version) |
| Fonction Timer | Oui, arrêt automatique après 15 minutes |
| Alarme entretien filtres | Oui, après 30 heures d'utilisation (LED rouge fixe) |
| Cycle 24h | Oui (sur version tactile) : 1h ON / 3h OFF |
| Distance minimale au-dessus d'une table de cuisson gaz | 65 cm (ou selon instructions de montage) |
| Alimentation électrique | 230 V / 50 Hz (estimation standard) |
| Matériau | Acier inox brossé, panneaux en verre |
| Filtres métalliques anti-graisse | Lavables au lave-vaisselle, entretien après 30 h |
| Filtres à charbon actif HP (option) | Régénération : lavage lave-vaisselle 65°C puis four 80°C 20 min |
| Nettoyage des surfaces | Chiffon doux, détergent neutre ou alcool dénaturé |
| Sécurité | Mise à la terre obligatoire, ne pas utiliser sans filtres |
| Réparabilité | Pièces de rechange originales, contacter le SAV |
FOIRE AUX QUESTIONS - Lumina NRS - CLMI90.00P2#BCOI490F FALMEC
Questions des utilisateurs sur Lumina NRS - CLMI90.00P2#BCOI490F FALMEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice Lumina NRS - CLMI90.00P2#BCOI490F - FALMEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Lumina NRS - CLMI90.00P2#BCOI490F de la marque FALMEC.
MODE D'EMPLOI Lumina NRS - CLMI90.00P2#BCOI490F FALMEC
FR - Mesures pour l'installation.
Le travail d'installation doit être effectué par des installateurs compétents et qualifiés, conformément aux indications du présent manuel et en respectant les normes en vigueur.
Si le câble d'alimentation ou d'autres composants sont endommagés, la hotte NE doit PAS être utilisée : débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d'Assistance technique agréé pour la réparation.
Ne pas modifier la structure électrique, mécanique et fonctionnelle de l'appareil.
Ne pas tenter d'effectuer soi-même des réparations ou des remplacements : les interventions effectuées par des personnes non compétentes et non qualifiées peuvent provoquer des dommages, éventuellement très graves, à des choses et/ou à des personnes, non couverts par la garantie du Fabricant.
Sécurité technique
Avant d'inverser la hotte, contrôler l'intégrité et la fonctionnalité de chaque partie : en cas de constatation d'anomalies, ne pas procéder à l'installation et contacter le Revendeur.
En cas de constatation d'un défaut esthétique, la hotte NE doit PAS être installée ; la remettre dans son emballage d'origine et contacter le Revendeur.
Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques.
Pendant l'installation, toujours utiliser des équipements de protection individuelle (ex. : des chaussures de sécurité) et adopter un comportement prudent et correct.
Le kit de fixation (vis et chevilles) fourni avec la hotte est utilisable uniquement sur des murs en maçonnerie : s'il faut installer la hotte sur des murs de matériel, évaluer d'autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2).
Tenir compte du fait que l'installation avec des systèmes de fixation différents de ceux fournis ou non conformes peut comporter des risques de nature électrique et de tenue mécanique.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
Sécurité électrique
Le circuit électrique, auquel est reliée la hotte, doit être aux normes et muni d'un raccordement à la terre, conformément aux normes de sécurité du pays d'utilisation; il doit en outre être conforme aux normes européennes sur l'antiparasite radio.
Avant d'installer la hotte, s'assurer que la tension du secteur correspond à celle reportée sur la plaque qui se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé. Si cela n'était pas possible, prévoir un interrupteur général pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra être uniquement effectuée par un electricien qualifié.
La longueur maximum de la vis de fixation de la cheminée (fournie par le fabricant) est de 13mm. L'utilisation de vis non conformes avec les instructions peut comporter des risques de nature électrique.
En cas de dysfonctionnements de l'appareil, ne pas tenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assistance agréé pour la réparation.
Pendant l'installation de la hotte, débrancher l'appareil en retirant la prise ou en agissant sur l'interrupteur général.
Sécurité évacuation des fumées
Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produits par la combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l'évacuation de l'air à l'extérieur de la pièce sont respectées.
MISES en GARDE pour l'utilisateur
Ces mises en garde ont été rédigées pour votre sécurité et pour celle d'autrui, nous vous prions donc de lire attentivement toutes les parties de ce manuel avant d'utiliser l'appareil ou de le nettoyer.
Le fabricant décline toute responsabilité pour d’éventuels dommages, directs ou indirects, pouvant être causés aux personnes, aux choses et aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel.
Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consultation future.
Si l'appareil devait être vendu ou transféré à une autre personne, s'assurer que le manuel soit remis avec celui-ci, de manière à ce que le nouvel utilisateur puisse connaître le fonctionnement de la hotte et des mises en garde relatives.
Après l'installation des hottes en acier inox, il est nécessaire d'effectuer le nettoyage de celles-ci pour retarder les résidus de colle de la protection et les taches eventuelles de graissé et d'huile qui, si on ne les enlève pas, peuvent être cause de déterioration irréversible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat.
Exiger des pièces de rechange originales.
Destination d'utilisation
L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non professionnel ; toute autre utilisation différente de cette-ci est impropre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dégage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues d'expérience ou de connaissances nécessaires, pourvu qu'ils soient sous surveillance ou bien après qu'ils aient reçu les instructions relatives à une utilisation sèré de l'appareil et qu'ils aient compris les dangers correspondants.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
MISES en GARDE pour l'utilisation et le nettoyage
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus.
Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'appareil n'est pas utilisé.
Le poids maximum total d'éventuels objets positionnés ou suspendus (ou c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Contrôler les friteuses pendant l'utilisation : l'huile surchauffée pourrait s'enflammer.
Ne pas allumer de flammes nues sous la hotte.
Ne pas cuisiner avec une flamme nue sous la hotte.
Ne jamais utiliser la hotte sans les filtres métalliques anti-graisse ; dans ce cas, la graisse et la saleté se déposeraient dans l'appareil et compromettraient son fonctionnement.
Des parties accessibles de la hotte peuvent être chaudes si elles sont utilisées avec des appareils de cuisson.
Ne pas effectuer d'opérations de nettoyage si des parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans le présent manuel, un risque d'incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes.
En cas d'utilisation simultanée avec d'autres éléments (chaudières, poêles, cheminées, etc.) alimentés au gaz ou avec d'autres combustibles, pourvoir à une ventilation adéquate du local où s'effectue l'aspiration de la fumée, conformément aux normes en vigueur.
Installation
Partie réservée uniquement à un personnel qualifié
Avant d'effectuer l'installation de la hotte, lire attentivement le chap. « CONSIGNES DE SECURITE ET MISES EN GARDE »
Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte.
Positionnement
La distance minimale entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indiquée dans les instructions de montage.
En général, quand la hotte de cuisine est située au-dessus d'un plan de cuisson à gaz, cette distance doit être d'au moins 65 cm (25,6"). Cependant, sur la base d'une interprétation de la norme EN60335-2-31 du 11/07/2002 par le TC61 (sous-alinéa 7.12.1 session 15 point à l'ordre du jour 10.11), la distance minimum entre le plan de cuisson et la partie inférieure de la hotte peut être réduite à la hauteur indiquée dans les instructions de montage.
Si les instructions de la table de cuisson au gaz spécifient une distance supérieure, il faut en tenir compte.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
Branchement électrique
(partie réservée uniquement à un personnel qualifié)
Avant d'effectuer toute opération sur la hotte, débrancher l'appareil du réseau électrique.
Veiller à ce que les fils électriques à l'intérieur de la hotte ne soient pas débranchés ou coupés :
Dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique, contacter un personnel qualifié.
Le raccordement doit être effectué conformément aux dispositions de lois en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôle que :
- la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte;
- le circuit électrique soit aux normes et puisse supporter la charge de l'appareil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte);
- la fiche et le câble d'alimentation ne rentrent pas en contact avec des températures supérieures à 70°C;
- l'installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur;
- La prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée.
- appareils dépourvus d'un cable sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fils doivent être raccordés de la manière suivante : le fil jaune-vert doit servir pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase. La fiche doit être raccordée à une prise de sécurité ajustée.
- appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III. Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux règles d'installation.
Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE A évacuation exterieure (aspirante)
Dans cette version, les fumées et les vapeurs sont envoyées vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé par un tuyau à une sortie extérieure.
Le tuyau de sortie doit avoir :
- un diamètre égal ou supérieur à celui du raccord de la hotte.
- une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour éviter que la condensation ne reflue dans le moteur.
- un nombre de coudes réduit au minimum (pas plus de 3).
- une longueur de conduit réduite au minimum pour éviter toute vibration et réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauffés.
Pour empêcher les retours d'air de l'extérieur, un clapet de non return est installé en présence des moteurs avec 800m³ /h ou supérieurs.
Déviation pour l'allemagne :
Quand la hotte de la cuisine et des appareils alimentés avec une énergie différente de l'énergie électrique sont en fonction simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).
Hotte à recirculation intérieure (filtrante)
Dans cette version, l'air passe à travers les filtres au charbon actif pour être purifié et est recyclé dans la pièce.
Contrôler que les filtres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les instructions de montage.
Dans cette version, le clapet de non retour ne doit pas être monté : le retirer s'il est présent sur le raccord de sortie d'air du moteur.
Instructions de montage
Partie réservée uniquement à un personnel qualifié
La hotte peut être installée selon diverses configurations.
Les phases de montage génériques valent pour toutes les installations ; par contre, là où il est spécifique, suivre les phases correspondant à la configuration désirée.
Quand faut-il allumer la HOTTE?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l'aspiration complète de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
Vitesse : maintient l'air pur avec de faibles consommations d'électricité.
II vitesse : conditions normales d'utilisation.
III vitesse : présence de fortes odeurs et vapeurs.
IV vitesse : élimination rapide des odeurs et vapeurs.
Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Les filtres au charbon actif HP (en option) doivent être réactifs tous les 3-4 mois selon l'utilisation de la hotte.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN »
Commande électronique (STILO e PLANE)
| + | + | - |
| Moteur ON/OFF Au démarrage, la vitesse est celle mémorée à l'arrêt précédent. | |
| Augmentation de la vitesse de 1 à 4 La vitesse 4 n'est activée que pendant quelques minutes, puis la vitesse 3 s'active. | Les vitesse sont signalées par les lampes LED générantes sur les touches : + + - Vitesse 1 + + - Vitesse 2 + + - Vitesse 3 + + - Vitesse 4 (LED « + » clignotante) |
| Diminution de la vitesse de 4 à 1 | |
| Allumage / extinction lumière | |
| TIMER (LED rouge clignotante) Arrêt automatique après 15 min. La fonction se désactive (LED rouge éteinte) si : - Vous appuyez une autre fois sur la touche TIMER (▲). - Si vous appuyez sur la touche ON/OFF (▲). | |
| ALARME FILTRES (LED rouge fixe avec (▲) off) Entretien des filtres anti-graisse après environ 30 heures d'utilisation. Enfoncer (▲) pendant 3 secondes pour remettre le compteur à zéro. | |
Tableau tactile des commandes
| 24h |
| 24h 24h - | ON/OFF (LED fixe) Marche/arrêt moteur et Vit1. ON/OFF (LED clignotante) Appuyer pendant plus de 3 secondes pour activer le cycle 24h (1h ON -> 3h OFF -> 1h ON) La fonction se désactive si: - On étant le moteur (touché). - ÀpRES 24h |
| Activation Vitesse 2 | |
| Activation Vitesse 3 | |
| Activation Vitesse 4 seulement pendant quelques minutes, puis la vi-tesse 3 s'active. | |
| Allumage / extinction lumière |
TIMER (LED rouge clignotante)
Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- On éteint le moteur (touche ).
- On fait varier la vitesse.
ALARME Filtres (LED rouge fixe avec moteur OFF)
Entretien des filtres anti-graisse après environ 30 heures d'utilisation.
Enclencher pendant 3 secondes pour remettre le compteur à zéro.
Entretien
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général. Il ne faut pas utiliser de détergents contenant des substances abrasives, acides ou corrosives, ni de chiffons ayant des surfaces rêches.
Un entretien constant garantit un bon fonctionnement et un bon rendement dans le temps. Il faut accorder une attention particulière aux filtres métalliques anti-graisse : le nettoyage régulier des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.
Nettoyage des surfaces externes
Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances huileuses ou grasses ne puissent les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel »
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement imbibé d'un détergent liquide neutre ou avec de l'alcool dénaturé.
Terminer le nettoyage en rincant et en essuyant soigneusement avec des chiffons doux.
Ne pas utiliser trop d'eau à proximité du tableau de commande et des dispositifs d'éclairage pour éviter que l'humidité atteigne des parties électroniques.
Le nettoyage des panneaux en verre doit être effectué uniquement avec des détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant décline toute responsabilité si ces instructions ne sont pas respectées.
Nettoyage des surfaces internes
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des liquides ou des solvants.
Pour les parties métalliques internes, consulter le paragraphe précédent.
Filtres metalliques anti-graisse
Il est conseillé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heure environ dans de l'eau bouillante avec du produit vaisselle, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remonter.
Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériel des filtres : pour réduire cet inconvénient, utiliser des lavages à basses températures (55°C max.).
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage.
Filtres au charbon actif/HP (en option)
Ces filtres éliminent les odeurs présentes dans l'air qui les traverse. L'air épuré est ainsi renvoyé dans la pièce.
Les filtres au charbon actif HP sont reactifs en les lavant séparément dans le lave-vaisselle avec un détergent normal, à une température max. de 65°C, et en les passant au four à 80°C pendant 20 minutes.
La durée de vie maximale du filtre est de 2/3 ans avec un maximum de 10 lavages par an.
Éclairage (STILO E PLANE)
La hotte est équipée d'un éclairage par des spots LED à haute efficacité, faible consommation et durée très élevée en conditions d'utilisation normale.
S'il faut remplacer le spot, procéder comme sur la figure.
Éclairage (VELA)
La hotte est équipée d'un éclairage par des LED à haute efficacité, faible consommation et durée très élevée en conditions d'utilisation normale.
S'il faut remplacer le LED, s'adresser au service après-vente.

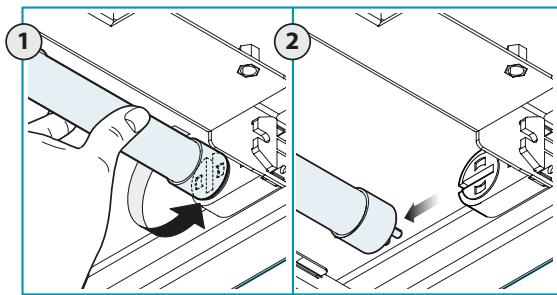

Éclairage (horizon e LUMINA)
La hotte est dotée d'éclairage à travers une lampe fluorescente.
Si son remplacement s’avérait nécessaire, procéder comme sur la figure.
Élimination en fin de VIE
Le symbole de la poubelle barrée reporté sur l'appareil en votre possession indique que le produit est un DEE, c'est-à-dire un « Déchet dérivant d'équipements Électriques et Électroniques » et, par conséquent, il ne doit pas être jeté.
Dans la poubelle non sélective (c'est-à-dire avec les « déchets urbains mixtes »),
mais il doit être géré séparément afin d’être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et éliminer en toute sécurité toute substance néfaste pour l’environnement et extraire les matières premières pouvant être recyclées. L’élimination correcte de ce produit contribuera à sauvegarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l’homme et pour l’environnement, qui pourrait être causés par une élimination inappropriée des déchets.
Nos priions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes pourraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale.
Informations sur l'elimination dans les PAYS de l'union européenne
La directive communautaire sur les appareils DEEE a été transposée de manière différente par chaque nation. Par conséquent, si l'on souhaite éliminer cet appareil, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
Informations sur l'elimination dans les PAYS qui n'appartiennt PAS à l'union europeenne
Le symbole de la poubelle barrée est valable seulement dans l'Union Européenne : si on souhaite éliminer cet appareil dans d'autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
Attention!
Le Fabricant se réserve le droit d'apporter des modifications aux appareils à tout moment et sans préavis. L'impression, la traduction et la reproduction, même partielle, du présent manuel doivent être autorisées par le Fabricant.
Les informations techniques, les représentations graphiques et les spécifications présentes dans ce manuel sont indicatives et non divulguables.
La langue de réduction du manuel est l'italien, le Fabricant n'est pas responsable d'éventuelles erreurs de transcription ou de traduction.
