AKR 758/IXL - Hotte WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Dimensions approximatives	90 cm de largeur
Poids	Environ 12 kg
Alimentation électrique	230 V, 50 Hz
Puissance	300 W
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance
Fonctions principales	Extraction et filtration des odeurs, éclairage LED
Entretien et nettoyage	Filtres lavables au lave-vaisselle
Pièces détachées et réparabilité	Disponibilité de pièces de rechange
Normes de sécurité	Conforme aux normes CE
Compatibilités	Compatible avec les cuisines de 90 cm
Informations générales	Installation murale, design inox

FOIRE AUX QUESTIONS - AKR 758/IXL WHIRLPOOL

Comment nettoyer le filtre de ma hotte WHIRLPOOL AKR 758/IXL ?

Pour nettoyer le filtre, retirez-le délicatement de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez et laissez sécher avant de le remettre en place.

Que faire si ma hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et que l'interrupteur est en position 'ON'. Si cela ne fonctionne pas, vérifiez le disjoncteur et remplacez les ampoules si nécessaire.

La hotte émet un bruit anormal, que faire ?

Un bruit anormal peut être dû à un filtre sale ou mal installé. Vérifiez l'état du filtre et assurez-vous qu'il est bien en place. Si le bruit persiste, contactez un professionnel pour un diagnostic.

Comment régler la puissance d'aspiration de ma hotte ?

La puissance d'aspiration peut être réglée à l'aide des boutons de commande sur le panneau de la hotte. Appuyez sur le bouton correspondant à la vitesse souhaitée (faible, moyenne, élevée).

Ma hotte ne ventile pas correctement, que faire ?

Assurez-vous que le conduit d'évacuation n'est pas obstrué. Vérifiez également que le filtre est propre et en bon état. Si le problème persiste, il peut être nécessaire de faire appel à un technicien.

Quel type de filtre dois-je utiliser pour ma hotte WHIRLPOOL AKR 758/IXL ?

Utilisez des filtres à graisse en aluminium ou en acier inoxydable, qui sont compatibles avec votre modèle. Consultez le manuel d'utilisation pour les références précises.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 4 à 6 mois, ou lorsque vous remarquez une diminution de l'efficacité de la hotte. Si vous détectez des odeurs persistantes, il est également temps de le changer.

Est-il normal que la hotte chauffe pendant son utilisation ?

Oui, il est normal que la hotte chauffe légèrement lors de son utilisation, surtout à des vitesses élevées. Cependant, si elle devient excessivement chaude, débranchez-la et contactez un professionnel.

Comment installer correctement ma hotte WHIRLPOOL AKR 758/IXL ?

Pour une installation correcte, suivez les instructions du manuel d'installation fourni. Assurez-vous que la hotte est fixée solidement au mur et que le conduit d'évacuation est correctement connecté.

Puis-je utiliser ma hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon approprié. Cela permet de purifier l'air sans évacuation extérieure.

MODE D'EMPLOI AKR 758/IXL WHIRLPOOL

Benutzer- und Wartungshandbuch
GB User and maintenance manual
F Manuel d'utilisation et d'entretien
NL Handleiding voor gebruik en onderhoud
E Manual de uso y mantenimiento
P Manual de uso e manutenção
1 Manuale d'uso e manutenzione
GR Evyειρίδιο χρήσης και συντήρησης

Ces instructions sont également disponibles sur le site web: www.whirlpool.eu.

ACCORDEZ TOUJOURS LA PRIORITE À LA SECURITE.

D'important messages relatifs à la sécurité figurent dans le present manuel et sur l'appareil. Nous vous invitons à les dire attentivement et à les observer en toute circonstance.

Ceci est le symbole de précaution sécuritaire. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels dérivant de l'utilisation de cet apparéil.

Tous les averissements concernant la sécurité sont precedés par le symbole de précaution et les termes suivants :

DANGER:

indique une situation dangereuse qui, si elle n'est pas evitée, provoque des blessures graves.

AVERTISSEMENT:

indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves.

Tous les avertissements précise le risque/danger auquel il est fait reference et indiquent comment réduire le risque de blessures, de dommages et de choc électrique resultant d'une utilisation incorrecte de l'appareil. Conformez-vous aux instructions suivantes :

L'installation ou la maintenance doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d'installation. Ne procédez à aucune réparation ni Hutchinson remplacement de piece sur l'appareil autres que ceux spécifique exigés dans le manuel d'utilisation.
- Debranche l'appareil de l'alimentation électrique avant de proceder à l'instation.
La mise à la terre de l'appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identifiées par le symbole sur l'étiquette des caractéristiques techniques.)
Le cordon d'alimentation doit etre assez long pour permettre le branchement de I'appareil sur la prise secteur.
- Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur.
- Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composants électriques.
- Évitez de toucher l'appareil avec les mains mouillées et ne l'utilise pas lorsque vous étés pieds nus.
- Cet apparéil peut être utilisé par des enfants âgés de 8 ans minimum ainsi que par des personnes aux capacités physiques, sensorières ou mentales réduites ou manquant d'expérience et de connaissances, à condition d'être surveillées ou instruits sur l'utilisation de l' apparéil en toute sécurité et d'être conscients des dangers encourus pendant l'utilisation. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et la maintenance ne doivent pas été confiés à des enfants, sauf s'ils sont surveillés par unadulte.
Pour toute réparation ou tout remplacement de pieces, procédez uniquement aux opérations spécifiées dans le manuel. Les pieces défectueuses doivent être replacées par des pieces authentiques. Toutes les autres opérations d'entretien sont du ressort exclusif d'un technicien spécialisé.
Pour éviter que les enfants ne jouent avec l'appareil, ne les laissez pas sans surveillance à proximé de ce dernier.
Lorsque you deze pcrer dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements electriques et/ou la tuyauterie.
- Les conduits d'évacuation doivent toujours acheminer les vapeurs/fumées vers l'extérieur.
Lair evacu ne doit pas etre achemine via un conduit servant a l'evacuation des fumees d'appareils a gaz ou autres combustibles, mais doit etre dirigé vers une sortie independante. Respectez toutes les reglementations nationales relatives à l'evacuation des fumees.

Si la hotte est utilise en meme temps que des appareils alimentes au gaz ou autres combustibles, la depressio dans la piece ne doit pas depasser 4 Pa (4 x 10-5 bars). Pour cette raison, veiliez a you assurer que la piece est correctement ventilée.

Le fabricant decline toute responsabilité en cas de dommages resultant d'une utilisation impropre ou d'un réglage erroné des commandes.
Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l'appareil. Nettoyez régulierement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s'accumulent. Enlevez et nettoyez ou remplacez fréquement les filtres.
- Ne flambez jamais des aliments sous l'appareil. Des flammes nues risqueraient de provoquer un incendie.
- Ne laïsez pas de poèles à frie sans surveillance lors de la cuisson, car l'huile de friture peut s'enflammer.
Un non-respect des instructions de nettoyage de la hotte et de remplacement des filtres peut et a l'origine d'un incendie.
La hote aspirante ne doit jamais etre ouverte sans que les filtres a graisse soient installés et elle doit etre sous surveillance constante.
- Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus.
Lorsque you utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci eliminera I'accumulation de chaleur dans l'appareil.
Assurez-vous que les ampoules sont froides avant de les toucher.
N'tilisez pas ou ne laissez pas la hotte sans ampoules correctement montees, afin d'eviter les risques de chic electrique.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
- Cét appareil n'est pas conscience pour une'utilisation à l'extérieur.
Lorsque la table de cuisson est en cours d'utilisation, les parties accessibles de la hotte peuvent revenir tres chaudes.

Déclaration de conformité C E

• Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :
• les objectifs sécurité de la directive « Basse Tension » 2006/95/CE (en replACEMENT de la directive 73/23/CEE et amendements ultérieurs);
• les exigences d'écodesign des réglementations européennes 65/2014 et 66/2014, conformément à la norme européen EN 61591
• les exigences de protection de la directive "CEM" 2004/108/EC.

La sécurité électriche de l'appareil est garantie uniquement lorsqu'il est correctement raccordé à une installation de mise à la terre approuvée.

Astuces d'économies d'énergie

• Mettez la hotte en marche à la vitesse minimum quand vous commences à faire cuir et laissez-la en marche pendant quelques minutes après la fin de la cuisson.
  Augmentez la vtesse uniquement en presence de grandes quantités de fumees et de vapeurs et reservez la ou les vtesss d'appoint aux cas extremes.
• Remplacez le ou les filtres de charbon si nécessaire pour maximiser la réduction des odeurs.
• Remplacez le ou les filtres àGRAISE si nécessaire pour maximiser la capture des graisses.
• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimier l'efficacité et minimiser le bruit.

MONTAGE

Apré le déballage de l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l'installation pour extraire l'appareil de son emballage en polystyrene.

PREPARATION EN VUE DE L'INSTALLATION

AVERTISSEMENT:

en raison de son poids élevé, la hotte doit être soulevée et installée par deux personnes au moins.

La distance minimum entre le support des ustensiles de cuisson placés sur la cusinière et la partie inférieure de la hotte ne doit pas être inférieure à 50 cm pour les cusinières électriques et 65 cm pour les cusinières au gaz ou mixtes. Avant de proceder à l'installation, vérifie également les distances minimum spécifiées dans le manuel de la cusinière. Si les instructions d'installation de la cusinière spécifique une distance supérieure entre la cusinière et la hotte, cette distance doit être observée.

RACCORDEMENT ELECTRIQU

Vérifie que la tension électrique spécifiée sur la plaque signalétique de l'appareil correspond à la tension de secteur. Cette information figure sur la partie interieure de la hotte, sous le filtre àGRAisses. Le remplacement du cable electrolyte (type H05 VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un centre d'entretien agree. Si la hotte est equipée d'une fiche electrolyte, branchez cette fiche sur une prise conforme aux réglementations en vigueur et située à un emplacement accessible après l'installation. En l'absence de fiche (câblage direct sur le réseau electrolyte) ou si la prise n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau electrolyte en cas de surtension de catégorie III, conformément aux réglementations sur le câblage.

RECOMMANDATIONS GÉNÉRALES

Avant utilisation

Retirez les protections en carton, les films transplants et les étiquettes autocollantes prsentes sur les accessoires. Vérifie que l'appareil n'a pas été endommagé pendant le transport.

Durant l'utilisation

Pour éviter tout endommagement, ne placez aucun poids sur l'appareil. Évitez d'exposer l'appareil aux agents atmosphériques.

CONSEILS POUR LA PROTECTION DE L'ENVIRONMENT

Mise au rebut de l'emballage

Les matériaux d'emballage sont entierement recyclables et portent le symbole de recyclage L'emballage doit par conséquent être mis au rebut de façon responsable et en conformité avec les réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

• Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EU relative aux Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
  En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à évier des conséquences nuisibles pour l'environnement et la santé de l'homme.

Le symbole apposé sur le produit ou sur la documentation qui l'accompagne indique que cet apparéil ne doit pas être traité comme une ordure menagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des apparéils électriques et électroniques.

Mise au rebut des apparêls menagers usage

• Cet apparéil est fabriqué à partir de matérieliaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux prescriptions locales en matière d'élimination des déchets. Avant demettre vosappeil au rebut,coupelez le cordon d'alimentation.
  Pour toute information sur le traitement, la récapération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets menagers ou le revendeur de l'appareil.

DIAGNOSTIC DES PANNES

L'appareil ne fonctionne pas:

• Vérifier la présence d'alimentation secteur et le branchement de l'appareil sur secteur
• Mettre l'appareil hors tension et le remetre sous tension pour voir si le problème persiste.

Le niveau d'aspiration de la hotte est insuffisant :

• Vérifiez la vitesse d'aspiration selectionnée et modifiez-la selon le besoin;
  Vérifiez la propriété des filtres
• Vérifiez si les bouches d'aération ne sont pas bloquées.

L'éclairage ne fonctionne pas;

• Verifiez l'ampoule electrique et remplacez-la si nécessaire
• Verifiez si l'ampoule électrique est bien installée.

SERVICE APRÈS-VENTE

Avant d'appeler le service après-venture :

1. Voyez si vous pouvez résoudre vous-même le problème avec l'aide des suggestions de la section « Diagnostic des pannes »
2. Mettez l'appareil hors tension, puis a nouveau sous tension pour voir si le problème persiste.

Si les contrôles ci-dessus ne corrigent pas le problème, contactez le service après-vente.

Precisez toujours :

Une brève description du problème;
Le type et le modele exacts de I'appareil
Le numero de service (Numero qui figure après le mot « Service » sur la plaque signalétique), situé à l'intérieur de l'appareil. Le numero de service est également indiqué sur le livre de la garantie
- Voiture adressé complète
- Voire numero de téléphone.

SERVICE

0000 000 0000

Si des réparations sont requises, contactez in agent SAV agré (pour garantir l'utilisation de pieces détaches identiques aux pieces d'origine et des réparations correctes).

NETTOYAGE DE L'IXELIUM

DANGER:

• N'utilise pas de nettoyants à vapeur.
• Debranchez l'appareil du secteur.

REMARQUE IMPORTANTE: N'utilise nz produits corrosifs ni détergents abrasifs. En cas de contact accidentel d'un tel produit avec l'appareil, essuyez-le immidiatement à l'aide d'un chiffon humide.

REMARQUE IMPORTANTE :

L'acier de la hotte a un revêtement en iXelium.

Pour le nettoyer, procedez comme suit :

Utilisez un chiffon doux (à microfibres de préférence) mouillé avec de l'eau ou un nettoyant normal pour vitres.
N'utilise pas d'essuie-tout car ils peuvent laisser des marques et des bouts de papier sur la hotte.
N'utilise pas de produits abrasifs, corrosifs ou a base de chlore ou de laine d'acier.
N'utilise pas d'équipements à vapeur.
N'utilisez pas de produits inflammables.
- Ne laissez pas de substances acides ou alcalines tels que le vinaigre, la moutarde, le sel, le sucre ou le jus de citron sur la hotte.

Utilisez des détergents spécifique conçus pour le nettoyage de l'appareil et suivez les instructions du fabricant.

REMARQUE IMPORTANTE : Nettoyez les filtres au moins une fois par mois pour enlever les résidus d'huile et de graisse.

AVERTISSEMENT :

-Munissez-vous de gants de travail.
- Débranchez l'appareil.

FILTRES A GRAISSE

Le filtré à graisse métallique à une durée illimitée et doit être lavé une fois par mois à la main ou au lave-vaiselle à basse température et en selectionnant un cycle court. Lavé dans un lave-vaisse, le filtré à graisse peut devenir opaque, mais la puissance de filtrage n'est modifiée en aucune façon.

Extraire la poignée pour retarder le filtrte.

Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

Le système d'éclairage de la hotte est basé sur la technologie à LED.

Les LED garantissant un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique.

Pour le remplacement des ampôules, adresse-vous au Service Àpres-vente.

FILTRE AU CHARBON (uniquement pour les versions recyclage)

Il absorbe les odeurs désagregables issues de la cuisson.

Remplacez le filtré à charbon tous les 4 mois

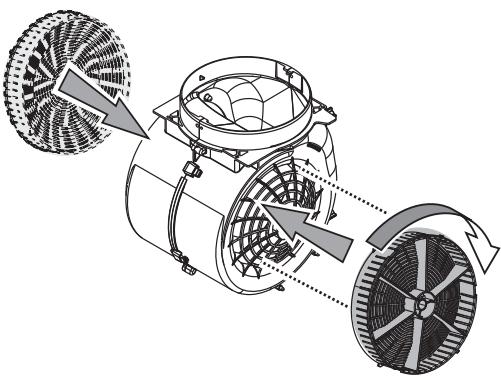

Montage et remplacement du filtré à charbon

1. Debranche la hotte du secteur.
2. Ouvrez et déposez le panneau d'aspiration.
3. Retirez les filtres àGRAisse.
4. Appliquez un filtré à charbon de chaque côté de façon à couvir les grilles de protection de l'hélice du moteur. Tournez les filtres dans le sens des aiguilles d'une montre de façon à les bloquer sur les butées centrales.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres à graisse et le panneau d'aspiration.

MATÉRIEL DE SÉRIE

Déballe tous les composants.

Verifiez qu'ils sont au complet.

• Hotte assemblée avec moteur, ampoules et filtres àGRAisses installés.
• Instructions de montage et d'utilisation
  1 cable electrique
  1 gabarit de montage
  1 VNRF (2 pieces)
  2 blocs de réglage
  2 supports pour blocs de réglage
  4vis04x8
  4vis03,9x25
  1 étrier de support

6 chevilles murales 0 8mm
6 vis 5 x 45
1 serre-cable
5 vis 03,5 x 9,5
1 étrier de support de cheminées (3 pièces)
2 vis 0,2,9 x 6,5
2 rondelles
- Uniquement pour la version recyclage: 1 déflecteur (3 pieces) + 4 vis de 0,2,9 x 6,5

INSTALLATION - INSTRUCTIONS PRÉLIMINAIRES DE MONTAGE

La hotte est concue pour etre installee et utilise en « Version aspiration » ou « Version recyclage »

Remarque: le modele avec valve electrique peut fonctionner uniquement en « version aspiration » et le tuyau d'évacuation doit être connecté à une unité péripérisque d'aspiration.

Version aspiration

Les vapeurs sont aspiées et rejetées à l'extérieur par un conduit d'évacuation (non fourni) fixé au raccord de sortie d'air de la hotte.

Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation.

IMPORTANT : s'il(s) est/sondéjàinstallé(s),retireezle(s)filtres(u)au charbon.

Version recyclage (filtrante)

L'air est filtré en passant à travers un/des filtré(s) à charbon, puis recyclé dans la pièce

IMPORTANT: contrôle que la recirculation de l'air est prévue.

Si la hotte n'est pas equipée de filtré/s au charbon, le/s commander et le/s monter avant d'utiliser la hotte.

N'installez pas la hotte à proximé d'une zone très sale, d'une fenetre, d'une porte ou d'une source de chaleur.

La hote est equipee de tout le materiel necessaire pour une installation sur la majeure partie des cloisons/plafonds. Il est toutefois necessaire de s'adresser a un technicien qualifie afin de s'assurer que le materiel est approprié au type de mur/plafond.

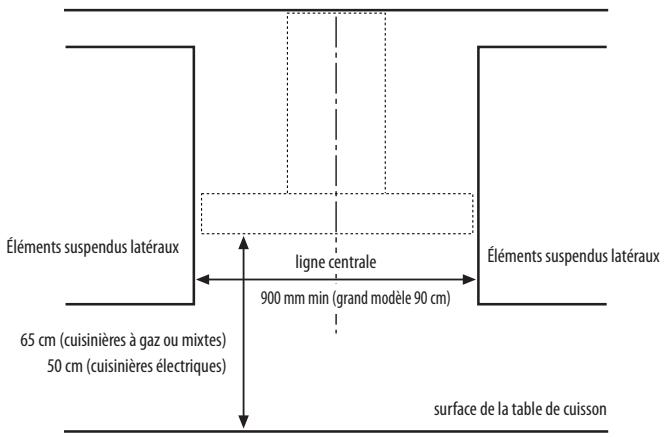

DIMENSIONS POUR L'INSTALLATION

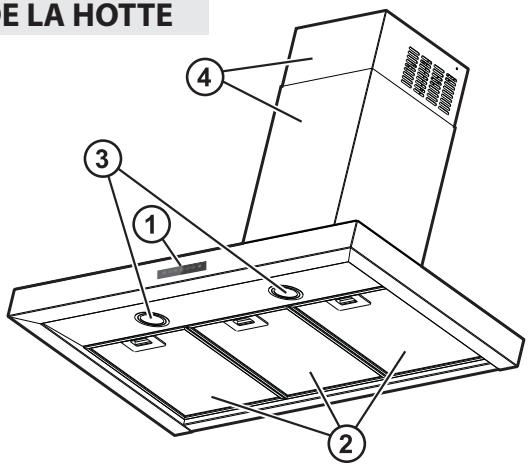

INSTALLATION - INSTRUCTIONS DE MONTAGE

Les instructions numerotées ci-dessous correspondant aux schémas numerotés que vous trouvrez à la fin de ce manuel.

1. Pour facilitier l'installation, tracez une ligne sur le mur jusqu'à au plafond correspondant à l'axe de symétrie de la hotte.
2. Appliquez le gabarit de perage sur le mur : la ligne verticale de centrage imprimee sur le gabarit de perage doit correspondre a la ligne de centrage dessinée sur le mur. En outre, le bord inférieur du gabarit de perage doit correspondre au bord inférieur de la hotte.
3. Pratiquez 2 orifices en haut (0 8 mm).

Remarque : les orifices inférieurs centraux ne sont pas nécessaires pour ce modele (les trous de sécurité seront effectués ulterieurement à l'etape 14-16)

1. Retirez le gabarit de perçage, introduisez les chevilles murales et fixez la patte d'accrochage de la hotte avec 2 vis de 5 × 45 ~mm .

2. Appliquez le support des gains sur le mur en contact avec le plafond, utilisez le support de colonne de hotte ou cheminées en suivant le gabarit de perçage (si prévue, la petite fente sur le support doit être en face de la ligne de centrage précédément tracée sur le mur).

3. marquez 2 orifices avec le crayon

4. pratique les orifices (0 8 mm).

5. introduizez 2 chevilles

6. fixez l'étrier de support des colonnes de hotte ou cheminées sur le mur à l'aide de 2 vis 5 × 45 ~mm .

7. Uniquement version aspirante - soufflage arriere : percez un trou sur le mur arriere pour le passage du tuyau de cheminée.

8. Uniquement version aspirante - soufflage au plafond : percez un trou dans le plafond pour le passage du tuyau de cheminée.
9. Effectuez le branchement electrique à l'alimentation de l'habitation.
10. Uniquement version recyclage: ajustez le deflecteur filtrant à la largeur de la cheminée (avec 2 vis 2,9x6,5mm).

Fixez le déflecteur au support des cheminées à l'aide de 2 vis 2,9x6,5mm).

1. Retirez le filtré àGRAisses.
2. Appliquez au capotage du moteur les deux supports lateraux du bloc de réglage (avec 4 vis 3,9x25mm); fixez les deux blocs de réglage aux supports (avec 4 vis 4x8mm).
3. Accrochez la hotte au support
4. Redressez la hotte de manière à ce qu'elle soit bien à l'horizontale.

Réglez la distance entre la hotte et le mur.

1. Marquez les orifices pour la fixation définitive de la hotte en suivant les indications.
2. Retirez la hotte du mur.
3. Percez les trouss dans le mur et introduizez les chevilles comme le montre la figure.
4. Accrochez la hotte au mur.
5. Fixez définitivement la hotte au mur avec les 2 vis 5 × 45 ~mm et les rondelles, comme indiqué. (OBLIGATOIRE !!)
6. Retirez le ruban de fixation du boitier de commande électronique sur le capotage du moteur.
7. Serrez à fond les vis, déjà partiellement serrées, de fixation du boîtier de commande électronique sur le capotage du moteur.

Remarque : le boitier pourrait etre temporairement fixe au-dessus ou sur les cotes du capotage du moteur. L'imag est purement indicative.

1. Faites passer le cordon d'alimentation dans les emplacements prevus.
2. Fixelezcableauserserc-cable.

IMPORTANT: cette opération est obligatoire. Elle évite la déconnexion accidentelle du cable électrique.

Réalizez le branchement au réseau électriche de l'habitation.

1. Uniquement version aspiration : montez le clapet de non retour de fumées (2 pieces) à la sortie du moteur.
2. Uniquement version aspiration: connectez le tuyau à l'évacuation des fumées à la bague de raccordement, le tuyau doit être acheminé vers l'extérieur; utilisez la bride polyvalente au cas où vous avons besoin de réduire le diamètre de sortie à 120-125mm.
3. Uniquement version recyclage: reliez le tuyau d'évacuation des fumées au déflecteur filtrant.
4. Introduisez les cheminées dans le logement prévu à cet effet au-dessus de la hotte jusqu'à recouvré complètement le groupe d'aspiration.
5. Deposez la section supérieure et fixez les cheminées avec les 2 vis 2,9x6,5mm, comme indiqué.
6. Uniquement version recyclage : installez les filtres au charbon sur les cotsés du moteur.

7. Reinstallé le filtré àGRAISSSE.

8. Bandeau de commande

9. Filtres àGRAISSE
10. Lampes LED.
11. Cheminée téléscopique

Bandeau de commande

T1. ON/OFF disposittif

ON: bandeau de commande allumé, aucune fonction active.

OFF: toutes les fonctions désactivées, bandeau de commande éteint.

Remarque : la hotte est doté d'une fonction « arrêt automatique » ; si le bandeau de commande est allumé pendant plus de 60 secondes, sans qu'aucune fonction moteur ou éclairage ne soit sélectionnée, la hotte s'éteint (OFF).

T2. OFF Éclairage

Appui long : diminution progressive de l'intensité.

T3. ON Éclairage

Appui long: augmentation progressive de l'intensité.

T4. ON/OFF Fonctionnement automatique

La hotte rgle automatiquement la vitesse (puissance) d'aspiration 1 pour augmenter si les conditions ambiantes detectees par le capteur de la hotte l'exigent. En I'absence de variations des conditions ambiantes, après 5 minutes (si la hotte est déjà à la vitesse (puissance) d'aspiration 1), la hotte s'esteint.

Remarque : pour un bon usage de cette fonction effectuer d'abord le « Réglage des paramètres pour le mode automatique » (voir paragraphe correspondant).

Remarque : pendant le fonctionnement automatique si l'utilisateur agit sur les autres fonctions qui regulent la vitesse, la ventilation automatique est désactivée.

T5. Reduction de vitesse / OFF moteur

T6. ON Moteur / Augmentation de la vitesse

T7. ON/OFF Vitesse intensive temporisée

La hote fonctionner a vitesse rapide pendant 5 minutes, pour revenir à la vitesse régée précédemment. Pour arreter le chrono pressez T7.

Remarque : pendant le fonctionnement de la vitesse intensive temporisée, si l'utilisateur agit sur d'autres fonctions qui regulent la vitesse, la temporisation s'arrête et on revient à la vitesse réglée précédemment.

Réglage des paramètres pour le mode automatique

Pour assurer une utilisation correcte des fonctions automatiques effectuez le « Étalonnage de la hotte » et « Sélection de la table de cuisson »

DESCRIPTION DE LA HOTTE

Afficheur allumé (ON) et aspiration éteinte (OFF), appuyez sur la touche T4 pendant 5 secondes.

La vitesse (puissance) d'aspiration 2 commence à fonctionner et la touche T4 clignote pour indiquer que l'étaconnage de la hotte a commencé, et durera environ 15 minutes.

Remarque : pour arreter l'etalonnage appuyer T4 pendant 5 secondes ; l'etalonnage sera invalidé et devra être répété.

Selection de la table de cuisson

Une fois l'afficheur allumé (ON) et l'aspiration éteinte, appuyez sur la touche T7 pendant 5 secondes.

Les touches T5, T6 et T7 s'allument.

Appuyez sur la touche T6 dans le cas d'une table de cuisson au gaz - la touche clignote, puis toutes les touches s'éteignent, pour indiquer que la sélection a été acceptée.

Appuyez sur la touche T5 dans le cas d'une plaque de cuisson électrique - la touche clignote, puis toutes les touches s'éteignent, pour indiquer que la sélection a été effectuee.

BELANGRIJKVEILIGHEIDSINSTRUCTIES

Efectue la connexion a la red de suministro électrique de la vivienda.
