MANUAL DE USUARIO AKR 758/IXL WHIRLPOOL
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Estas instrucciones también estarán disponibles en el situ web: www.whirlpool.eu.
SU SEGURIDAD Y LA DE LOS DEMÁS ES MUY IMPORTANTE.
Este manuall y el propio aparato contienen advertencias de seguridad, que se deben leer y seguir en todo momento.
Este sibolo de atencion, relacionado con la seguridad, alerta a los usersos sobre peligos potenciales para el usuario y para los demas.
Todas las advertencias de seguridad van precedidas del symbolo de alerta y el texto seguido:
PELIGRO:
Indica una situacion peligrosa que, si no se evita, provoca lesiones graves.
ADVERTENCIA:
Indica una situación peligrosa que, si no se evita, podra provocar lesiones graves.
Totos los mensajes relativos a la seguridad especifican el potencial peligro/aviso al que se refieren e indican como disminuir el riesgo de lesiones, daños y descargas electricas derivados de un uso incorrecto del aparato. Respete las siguientes instrucciones:
La instalacion de ser efectuada por un technician especializado, segun las instrucciones del fabricante y respetando las normas locales vigilentes. No realice reparaciones ni la sustitucion de piezas del aparato que no se solicite especificamente en el manual de usuario.
El aparato ha de desconectarse de la red eletrica antes de efectuarrialquier trabajo de instalacion.
La puesta a tierra del aparato es obligatoria. No esnecessary para las campanas de类产品, identificadas con el symbolo en la etiqueta de specifications.
- El cable de alimentación ha de ser lo suficientemente largo para poder conectar el aparato a la toma de corriente.
No tire del cable de alimentacion del aparato para desenhucarlo de la corriente.
- Una vez conclusa la instalacion, los componentes electricos deben quedar para del alcance del usuario.
No toque el aparato con partes del cuerpo humedes y no lo utilise con los pies descalzos.
- Este aparato pueda ser utilisé por niños de mas de 8 años y por personas con minusvalíaFsica, sensorial o mental, o sin la experiencia y los conocimientos necessarios, salvo que estén supervisos o hayan recibido instrucciones acerca del uso del aparato en conditiones seguras y conozcan losPEGros que conlleva su uso. No permita que los niños jueguen con el aparato. La limpieza y elostenimiento no deben ser efectuados por niños, a menos que estén supervisos poradultos.
No repare ni cambie ningun componente del aparato salvo que se indique expresamente en el manual. Sustituya las piezas defectuas con piezas de recambio originales. Todos los或者其他 servicios deostenimientos deben ser realizados por un先进技术pecializado.
Hay que vigilar a los niños para asegurarse de que no juguen con el aparato.
- Al taladrar la pared o el techo,onga cuidado para no dañar las conexiones electrolyticas y/o tuberías.
- Los canales para la ventilación deben evacuar siempre al aire libre.
El aire de salute noderabad ser expulsado por un conducto para la calidad de humos producidos por aparatos de gas u othermateriales combustibles, sino que deben tener una calidad differente. Se deben respetar todas las normativas nacionales referentes a la extracion de humos.
Si la campana se utilizes junto conthers aparatos que employan gas u others combustibles, la presion negativa del local no ha de ser superior a 4 Pa (4 x 10-5 bares). Por esta raison, aseguere de que el local dispone de ventilacion adecuada.
El fabricante declinaequalquier responsabilidad por el uso indebido o por una programacion incorrecta de los mandos.
El mantenimiento y la limpieza constantes garantizan el correcto funciona y las miglioras prestaciones del aparato. Elimine con fecuencia las incrustaciones de sociedad en las superficies para evitar la acumulación de grasa. Quite y limpie el bajo a menudo y cámbelo con fecuencia.
- No flamear alimentos bajo del aparato. El uso de llamas libres pueda provocar incendios.
No dejar sartenes sobre el fuego sin vigilancia durante la fritura de los alimentos, ya que el aceite utilizado para freir能把 inflamarse.
- Si no se respetan las instrucciones para limiar la campana yCambiar los filtros, se pueda provocar un incendio.
- No abra nunca el extractor si no está instalados los filtros antigrasa y supervisado en todo momento.
- Los aparatos de gas solo deben utilizar Debate de una campana extractora con ollas encima.
- Cuando se usesan mas de tres quemadores de gas, la campana extractordebeutilizarse con el nivel de potencia 2. De este modo se elimina la acumulacion de calor en el aparato.
- Antes de tocar las bombillas, compruebe que estén frias.
Aseguese de que las bombillas esten correctamente montadas; de lo contrario no utilise la campana ya que existe el riesgo de descarga electrica.
- Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing quantes de trabajo.
El producto no está previsto para ser utilisé al aire libre.
- Cuando se utilizes la placía, es posible que las partes accesibles de la campana se pongan calientes.
Declaración de conformidad C E
- Este aparato ha sido diseñado, fabricado y comercializzato de acuerdo con:
- Los objetivos de seguridad de la Directiva 2006/95/EC "Baja Tensión" (que sustituya a 73/23/CEE y posteriores enmiendas);
- Los requisitos de ecodiseño de los reglamentos delegados (UE) n° 65/2014 y n° 66/2014 en conformidad con la norma UNE 61591
- Los requisitos de proteccion de la Directiva "CEM" 2004/108/CE.
El aparato posee una toma de tierra que cumple las normas de seguridad existables por la ley.
Consejos para ahorro energi
- Ponga en marcha la campana con la potencia minima cuando empiece a cocinar y déjelo en marcha durante uno horas antes de que haya terminado de cocinar.
- Aumente la velocidad en caso de que haya mucho humano o vapor y utilise la potencia maxima (turbo) solo en situaciones extremas.
- Sustituya el filtro de carbón cuando seanecessary paramantener la eficiencia de eliminacionde malos olores.
- Sustituya el filtro antigrasa cuando seanecessary paramantener su eficiencia.
- Utilice el diametro máximo del sistema de canalización indicado en este manual para optimizar la eficiencia y reducir al máximo el ruido.
INSTALACION
Tras desembalar, compruebe si se ha dado el aparato durante el transporte. Si hubiera problemas,pongase en contacto con el comerciante o el Servicio de Assistance Tecnica. Para evitar daños, extraiga el aparato de su embalaje solo en el momento de la instalación.
PREPARACION PARA LA INSTALLACION
ADVERTENCIA:
este producto es pesado;sole se debe levantar e instalar la campana entre dos o más personas.
La distancia minima entre los recipientes de cocciudados encima de la placal de cocci y la parte mas bajo de la campana no debe ser inferior a 50 cm en las cocinas elctricas y de 65 cm en las cocinas a gas o mixtas. Ante de la instalacion, comprue be also las distancias minimas indicadas en el manual de la cocina. Si en las instrucliones de instalacion de la placal de cocci se especifica una distancia mayor, es necessario respetarla.
CONEXION ELECTRIC
Asegürese de que la tension de alimentación specifiesca en la placac de carteristicas coincide con el voltaje de la red electrica.
Esta informacion se encuentra en el interior de la campana, detrás del filtro antigrasa. La sustitución del cable electrico (esto H05 VV-F 3 x 0,75 mm²)Debe efectuarla un electricistaequalido. Pongase en contacto con un centro deostenimiento autorizzato.
Si la campana incluye un enchufe, conecte el enchufe a una toma que cumpla con la normativa vigente y que se encontrar en un lugar accesible antes de la instalacion. Si no hay ningún enchufe (conexión directa a la red electrónica) o si el enchufe que hay no está en un lugar al que se pueda acceder fácilmente, instale un interruptor bipolar homologado que garantice la total desconexión de la red en el caso de producirse sobretension de catégorie III, de acuerdo con la normativa sobre cableados.
RECOMENDACIONES GENERALES
Antes de使用者
Retire las protecciones de cartón, la película protectora y las etiquetas adhesivas de los accesos. Compruebe si se ha dñaado el aparato durante el transporte.
Durante el uso
Para evaporar daños, no colque objetos pesados sobre la campana. No exponga el aparato a los elementos atmosféricos.
CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE
Eliminación del embalaje
El material de embalaje es 100% reciclable y está marcado con el símbolo del reciclaje . Noarroje el material de embalaje en el medio ambiente, eliminelo de acuerdo con la normativa local vigente.
Eliminación del producto
-
Este aparato ha sido marcado de acuerdo con la Normativa Europea 2012/19/EU, Reciclaje de Aparatos Eléctricos y Electrónicos (RAEE).
Al asegurarse de la correcta eliminacion de este producto, ayudar a eatir posibles consecuencias negativas para el medio ambiente y la salute. -
El síbolo en el aparato o en la documentación que lo accompanies indica que no se pueda tratar como desecho dométrico, sino que debe entrega en un punto de recogida para el reciclaje de aparatos electricos y electrónicos.
Eliminación del electrodomésic
- Este aparato ha sido fabricado con materiales reciclables o reutilizables. Eliminelo de acuerdo con la normativa local sobre eliminacion de residuos. Antes de desecharlo, corte el cable de alimentacion.
Para mas informacion sobre el tratamento, recuperacion y recicaje de los electrodomesticos,pongase en contacto con la autoridad local competente, el serviceo de recogida de basuras domesticas o la tiendaonde adquiro el aparato.
GUIA DE SOLUCION DE PROBLEMAS
El aparato no funciona:
- Compruebe si hay corriente electrica y si el aparato está conectado al suministro electrico
- Apague y encienda el aparato para comprobar si persiste el problema.
La potencia de aspiracion de la campana no es suficiente:
- Compruebe la velocidad de aspiracion y ajustela si es requisiteo.
- Compruebe que los filtros estan limpios
- Asegürese de que las calidas de aire no está obstruidas.
La luz no funciona:
- Compruebe la bombilla y sustituyala si es necessario
- Compruebe que la bombilla se ha instalado correctamente.
SERVICIO DE ASISTENCIA TECNICA
Antes de Ilamar al Servicio de Asistencia Técnica:
- Compruebe si possibleccionar el problema con la ayuda de la "Guia de solucion de problemas".
- Apague y encienda el aparato para ver si el fallo continua.
Si a pesar de las comprobaciones anteriores se mantiene el fallo, consulte al Servicio de Asistencia Técnica más cercano.
Indique sometime:
- Una breve descripción del fallo.
- Tipo y modelos exacto del aparato
- El número de servicios (aparece afterwards de la palabra "Service" en la plaza de caracteristicas), dentro del aparato. El número de servicios también aparece en el folleto de garantía
Su direccion completa - Su numero de téléphone.
SERVICE
Si fuera necessario reparar el aparato,pongase en contacto con el Servicio de Assistance Tecnica (para garantizar el uso de piezas originales y que la reparacion se realiza correctamente).
LIMPIEZA DE LA SUPERFICIE DE IXELIUM
PELIGRO:
- No utilise limpiadores de vapor.
- Desconecte el aparato del suministro electrico.
IMPORTANTE: no utilise detergentes corrosivos o abrasivos. Si uno de"These produits entra accidentalmente en contacto con el aparato, limpielo de inmediato con un paño humedo.
IMPORTANT:
La superficie de acero de la campana tiene un trattamento de iXelium.
Para limpiarlo, realice lo seguiente:
- Use un paño suave (preferiblemente de microfibra) humedecido en agua o con un limpiacristales normal.
- No utilise papel de Cocina perché=Puedejar marcas y trozos de papel en la campana.
- No utilise produits abrasivos, corrosivos o a base de cloro o estropajos de acero.
No utilise aparatos de vapor.
No utilise productos inflamables. - No dejo acido o sustancias alcalinas como vinagre, mostaza, sal, azucar o zumo de limón en la campana.
Use detergentes especificamente diseñados para limpar el aparato y siga las instrucciones del fabricante.
IMPORTANT: Limpie los filtros al menos una vez al mes para eliminar residuos de aceite o grasa.
ADVERTENCIA:
- Utilizar guantes de proteccion.
- Desconectar el aparato de la red electrica.
FILTROS DE GRASA
El filtro metalico de grasa tiene una duración ilimitada y debe lavarse una vez al mes a mano o en el lavavajillas a baja temperatura y con un programa breve. Al lavarlo en el lavavajillas, el filtro de grasa podra perdir brillo; sin embargo, el poder de filtracion no se verá alterado.
Extraer el tirador para sacar el filtro.
Tras lavar y departing el filtro, volver a montarlo ejectando la secuencia inversa al desmontaje.
SUSTITUCION DE LAS BOMBILLAS
La campana cuenta con un sistemas de iluminacion con Tecnología LED.
Los LED garantizan una iluminacion optima, una duracion hasta 10 times mayor que las bombillas tradiconales y permiten ahorrar el 90% de energia electrica. Para la sustituation, dirigirse al Servicio de Asistencia Técnica.
FILTRO DE CARBON (sólo en los modelos de instalación filtrante)
Retiene los oleres desagradables de la cocción.
Cambiar el filtro de carbón cada 4 heures.

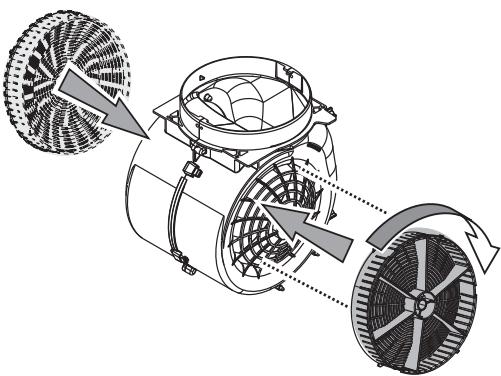

Montaje o sustitución del filtró de carbón
- Desconectar la campana de la red electrica.
- Abrir y sacar el panel de aspiración de su alojamento.
- Quitar los filtros de grasa.
- Colocar un filtro de carbón a cada lado para cubrir las dos rejillas que protegen el rotor del motor. Girar los filtros en sentido hora, para bloquearlos con los pernos centrales.
Para el desmontaje, ejectar la secuencia inversa al montaje.
Montar los filtros de grasa y el panel de aspiración.
MATERIAL SUMINISTRADO ADJUNTO
Extraer todos los componentes de los paquetes.
Comprobar que estén incluidos todos los componentes previstos.
- Campana ensamblada con motor, bombillas y filtros de grasa instalados.
-
Instrucciones de montaje y uso
1 cable electrolyco
1 plantilla de montaje
1 VNRF (2 piezas)
2 bloques de regulación
2 ganchos para los bloques de regulación
4 tornillos de 4x8
4 tornillos de 3,9 x 25
1 gancho de soporte -
6 tacos de pared Ø 8mm
- 6 tornillos de 05 x 45
1 prensaestopas
5 tornillo de 0,5 x 9,5
1 gancho de soporte para chimeneas (3 piezas)
2 tornillos de 0,2,9 x 6,5
2 arandelas - Sólo para la version filtrante: 1 deflector (3 piezas) + 4 tornillos de Ø 2,9 x 6,5
INSTALACION - INSTRUCCIONES PRELIMINARES DE MONTAJE
La campana ha sido disenada para ser instalada y realizada en "Version Aspirante" o en "Version Filtrante".
Note: el modelo con valvula electrica solo puede functionar en "Version Aspirante" y el tubo de evacuationdebe estar connectado a una unidad periférica de aspiración.
Version aspirante
Los vapores se aspiran yanean al exterior por un tubo de evacuation (no suministrado) que debe fjarse al empalme de salute de aire de la campana. Según el tubo de evacuation adquirido,deferá aplicarse un determinado sistemas de fijación al empalme de salute del aire.
IMPORTANT: descmountar el / los filtro(s) de carbón si ya está instalados.
Version filtrante
El aire se filtra pasando por uno o variedos filtros de carbón y se recicía en el ambiente
IMPORTANT: comprobar que esté asegurada la recirculación del aire.
Si la campana no está dotada de uno o variedes filtrlos de carbón, sera necessario pedirlo(s) e instalarlo(s) antes deutilizarla.
La instalación de la campanadeferéefectuarselejosdeáreauscias,ventanas,puertas y fuentesde calor.
La campana incluye todo el material requisite para su instalacion en la mayoria de las paredes y techos. Deequalier mode, conviene consultar a un technician.
cualificado para tener la certeza de que los materiales son adecuados a su techo.

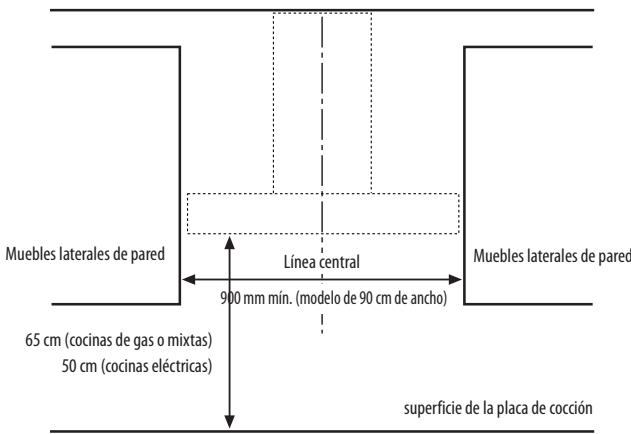

DIMENSIONES DE INSTALLACION
INSTALACION - INSTRUCCIONES DE MONTAJE
Las instrucciones seguides hacer referencia a las figuras y a los numeros que aparecen en las ultimas páginas de este manual.
- Con un lápiz, dibuje una linea en la pared hasta el techo, como linea central para poderla instalación.
- Aplie el esquema de perforacion a la pared: la linea vertical central dibujada en el esquema de perforacion debe coincidir con la linea central dibujada en la pared; ademas, el borde inferior del esquema de perforacion debe coincidir con el borde inferior de la campana.
- Realice los 2 orificios superiores ( 8mm)
Nota: los orificios centrales inferiores no son necessarios para este modelo (los orificios de seguridad se realizaran posteriormente en las fases 14-16)
- Retire el esquema de perforacion, introduzca 2 tacos en la pared y fije el gancho de soporte de la campana con 2 tornillos de 5 × 45 ~mm .
-
Fije el gancho de soporte de la chimenea en la pared, pegada al techo; utilise el gancho de soporte como esquema de perforacion (la petite rnura del soporteDebe coincidir con la linea dibujada en la pared);
-
marque con el lápiz 2 orificios
- executable los orificios (0 8 mm)
-
introduzca 2 tacos
-
fije a la pared el gancho de soporte con 2 tornillos de 5 × 45 ~mm .
-
Sólo version aspirante -urities posterior: realize un orificio en la pared posterior para hacer pasado el tubo de evacuation.
- Sólo version aspirante - calidad hacia el techo: realice un orificio en el techo para hacer pasado el tubo de evacuation.
- Prepare la connexion a la red de suministro électrique de la vivienda.
- Sólo version filtrante: ajuste el deflector filtrante al ancho de la chimenea (con 2 tornillos 2,9x6,5mm).
Fije el deflector al gancho de soporte de la chimenea (con 2 tornillos 2,9x6,5mm).
- Quite el filtro de grasa.
- Aplique a la caja del motor los dos ganchos laterales para el bloque de regulacion (con 4 tornillos 3,9× 25mm ; fije los dos bloques de regulacion a los ganchos
(con 4 tornillos 4× 8mm
- Cuelgue la campana en el gancho.
- Regule la disposicion horizontal de la campana.
Regule la distancia de la campana a la pared.
- Marque el/los orificio(s) para fjjar definitivamente la campana como muestra la figura.
- Retire la campana de la pared.
- Perfore la pared e introduzca los tacos como se ilustra.
- Enganche la campana en la pared.
- Fije la campana en la pared definitivement con 2 tornillos 5 × 45 ~mm y arandelas. (jiOBLIGATORIO!!)
- Quite la cinta adhesiva que fija la caja de la parte electrònica a la caja del motor.
- Apriete por Completely los tornillos ya parcialmente apretados que fjan la caja de la parte electrònica a la caja del motor.
Note: la caja se pueda fjjar temporalmente en la parte superior o en los laterales de la caja del motor; laImagen es solo indicativa.
- Pase el cable de alimentacion por el alojamento.
- Aseguere el cable con el prensaestopas.
IMPORTANTE: esta operation es obligatoria. Impide que el cable electrico se desconnecte por accidente.
- Sólo version aspirante: monte la valvula antirreturno de humos (2 piezas) a la salute del motor.
- Sólo version aspirante: conecte el tubo de evacuation de humos al anillo de connexion; el tubo va directamente al exterior; utilise la brida multi-empalme si necesita reducir el diametro de salute a 120-125mm.
- Solo version filtrante: conecte el tubo de evacuation de humos al deflector filtrante.
- Coloque la chimenea en el alojamento sobre la campana de manera que cubra Completely el grupo aspirante.
- Extraiga la sección superior y fije la chimenea con los 2 tornillos 2,9 × 6,5 ~mm como muestra la figura.
- Solo version filtrante: instale los filtros de carbón a los costados del motor.
-
Vuelva a montar el filtro de grasa.
-

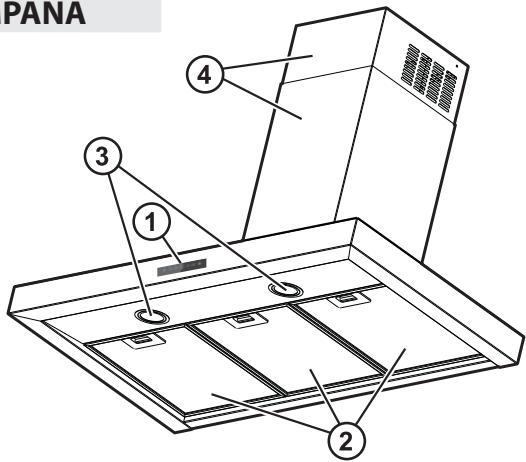

Panel de mandos
- Filtros de grasa.
- Bombillas LED.
- Chimenea telescopica.
Panel de mandos
T1. ON/OFF dispositiivo
ON: panel de control encendido,网通una referencia activa.
OFF: desactivación de todas las functions en uso, panel de control apagado.
Note: la campana está provista de la función "apagado automatico"; si el panel de control queda encendido más de 60 seguidos sin que se selección ninguna luz o funciona del motor, la campana se apaga (OFF).
T2. OFF Luz
Accionado prolongado: disminución gradual de la intensidad.
T3. ON Luz
Accionamento prolongado: aumento gradual de la intensidad.
T4. ON/OFF Funcionamento automatico
La campana ajusta automatically la velocidad (potencia) de aspiracion 1 para augmentar si las conditiones ambientales detectadas por el sensor de la campana lo requires. En ausencia de variaciones de las conditiones ambientales, a los 5关键时刻 (si la campana ya está en velocidad (potencia) de aspiracion 1), la campana se apaga.
Note: para el uso correcto de esta función, executar primero la "Regulación de los parámetros para el Funcioncimiento automatico" (ver el apartado correspondiente).
Note: durante el funciona automático, si el usuario activa other functions con regulación de la velocidad, la función de ventilación automática se desactiva.
T5. Disminución de la velocidad / OFF Motor
T6. ON Motor / Aumento de la velocidad
T7. ON/OFF Velocidad intensiva temporizada
La campana mantiene la velocidad intensiva durante 5关键时刻 yupones vuelva a la velocidad seleccionada anteriorsmente.
Para interruprir la temporización pulsar nuevomente T7.
Note: durante el funciona con velocidad intensiva temporizada, si el usuario activa otheras functions con regulacion de la velocidad, la temporizacion se interrupme, y se restablece la velocidad seleccionada anteriorsmente.
Regulación de los parámetros para el Funcioncimiento automatico
Para el uso correcto del functionality automatico, executar la "Calibracion de la campana" y la "Seleccion de la placal de cocciption".
Calibración de la campana
Con el display encendido (ON) y la aspiración apagada (OFF), pulsar la tecla T4 5关键时刻.
Se activa la velocidad (potencia) de aspiracion 2 y la tecla T4 se enciende de manera intermitente para indicar que ha comenzado la calibracion de la campana, que durar aproximamente 15 minutes.
Note: para interruprir la calibracion, pulsar T4 5 segundos; la calibracion quedar a anulada y se deben repetir.
Selección de la placá de coccción
Con el display encendido (ON) y la aspiracion apagada, pulsar la tecla T7 5 segundos. Las teclas T5, T6 y T7 se encienden.
Pulsar la tecla T6 en caso de placac de coccion a gas; la tecla se enciende de manera intermitente; bajo todas las teclas se apagan, para indicar que la selec tion se ha hecho efectiva.
Pulsar la tecla T5 en caso de placac de coccion elctrica; la tecla se enciende de manera intermitente; bajo todas las teclas se apagan, para indicar que la seleccion se ha hecho efectiva.
INSTRUÇÉS DE SEGURANÇA IMPORTANTES
O número "service" también está indicado noarto de garantia
ON: paine de controlo aceso, nenhuma funcao activa.
