ZHRN893K - Table de cuisson ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de table	Électrique
Nombre de foyers	4
Type de commande	Manuelle
Matériau de la surface	Verre céramique
Dimensions (L x P)	Non précisé
Puissance totale	Non précisé
Fonction booster	Non précisé
Sécurité enfants	Non précisé
Indicateur de chaleur résiduelle	Oui
Couleur	Noir
Installation	Encastrable
Type d'alimentation	Électrique
Compatible avec batterie induction	Non
Garantie	Non précisé

FOIRE AUX QUESTIONS - ZHRN893K ZANUSSI

Comment régler la température de mon ZANUSSI ZHRN893K ?

Pour régler la température, tournez le bouton de thermostat situé à l'intérieur du réfrigérateur. Assurez-vous de laisser le réfrigérateur fonctionner pendant quelques heures après le réglage.

Que faire si mon réfrigérateur ne fonctionne pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température adéquate.

Comment dégivrer mon ZANUSSI ZHRN893K ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes au sol pour absorber l'eau.

Pourquoi y a-t-il de l'eau sous mon réfrigérateur ?

Cela peut être dû à un drain de dégivrage bouché. Vérifiez le drain à l'intérieur du réfrigérateur et nettoyez-le si nécessaire.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quels types d'aliments puis-je conserver dans mon ZHRN893K ?

Vous pouvez conserver une grande variété d'aliments, y compris des fruits, des légumes, des produits laitiers, de la viande et des plats cuisinés. Assurez-vous de respecter les dates de péremption.

Que faire si le bruit de mon réfrigérateur est anormal ?

Un bruit anormal peut être causé par un objet bloquant le ventilateur ou par des vibrations dues à un sol inégal. Vérifiez ces éléments et repositionnez l'appareil si nécessaire.

Comment puis-je améliorer l'efficacité énergétique de mon réfrigérateur ?

Assurez-vous que les joints de porte sont en bon état, évitez d'ouvrir la porte trop souvent et maintenez une température adéquate. Dégivrez régulièrement si nécessaire.

MODE D'EMPLOI ZHRN893K ZANUSSI

FR Notice d'utilisation 13

Table de cuisson

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Sous réserve de modifications.

TABLE des matières

1. INFORMATIONS DE SÉCURITÉ 13
2. CONSIGNES DE SÉCURITÉ 15
3. INSTALLATION 17

4. DESCRIPTION DE L'APPAREIL 19

1. UTILISATION QUOTIDIENNE 20
2. ENTRETIEN ET NETTOYAGE 20
3. DEPANNAGE 21

8. CARACTERISTIQUES TECHNIQUES 22

1. RENDEMENT ÉNERGÉTIQUE 22

1. Informations de sécurité

Avant d'instruire et d'utiliser cet appareil, lisez attentivement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités nent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• ATTENTION : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Cet appareil est exclusivement destiné à une utilisation domestique. Ne modifiez pas les caractéristiques de cet appareil.
• ATTENTION : Toute cuisson doit être surveillée en permanence. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• AVERTISSEMENT : Risque d'incendie ! N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente/agréé.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• Ne posez pas d'objets métalliques, tels que des couteaux, des fourchettes, des cuillères et des couvercles sur la surface de cuisson car ils peuvent devenir chauds.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil, ni sur celui-ci.
• N'utilisez pas de nettoyeur vapeur ni de jet d'eau pour nettoyer l'appareil.

Avertissement!

L'appareil doit être installé et raccordé uniquement par un professionnel qualifié.

Avertissement!

Risque de blessure, de décharge électrique, d'incendie ou de dommage matériel à l'appareil.

Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

N'installez pas et ne branchez pas un appareil endommagé.

Retirez l'intégralité de l'emballage.

Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure cause des gonflements.

N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation

sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériel non inflammable.

Le panneau de séparation doit couvrir tout l'espace sous la table de cuisson.

Avant toute intervention, assurez-vous que l'appareil est débranché.

Assurez-vous que les paramètres figurant sur la plaque signalétique sont compatibles avec les données électriques nominales de l'alimentation secteur.

Assurez-vous que l'appareil est correctement installé. Des câbles ou prises secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne.

L'appareil doit être relié à la terre. Assurez-vous qu'une protection contre les chocs électriques est installée.

Utilisez le câble secteur correct. Utilisez la bride de décharge de traction sur le câble.

N'utilisez pas d'adaptateurs multiprise et de rallonges.

Veillez à ne pas endommager la fiche secteur ou le câble d'alimentation. Ne laissez pas le câble secteur s'emmêler.

Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique à proximité.

Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

La protection contre les chocs électriques des pièces sous tension et isolées doit être fixée de façon à ne pas pouvoir être retirée sans outils.

Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil, tirez toujours sur la fiche. Si la prise secteur est détachée, ne branchez pas la fiche secteur.

N'utilisez que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs.

L'installation électrique doit comporter un dispositif d'isolement qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

Avertissement!

Risque de blessure, de brûlures, de décharge électrique, d'incendie, d'explosion ou de dommage matériel à l'appareil.

Cet appareil est exclusivement destiné à un usage culinaire. Il ne doit pas être utilisé à d'autres fins.

Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).

Assurez-vous que les orifices de ventilation ne sont pas bouchés.

N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.

Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

Ne laissez pas de récipients chauds sur le bandeau de commande.

Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.

Ne laissez pas le contenu des récipients s'évaporer entièrement.

Ne placez jamais de papier aluminium sur l'appareil.

N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous les déplacez sur la surface de cuisson.

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

Éteignez l'appareil et laissez-le refroidir avant le nettoyage.

Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité,

ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

Pour réparer l'appareil, contactez un service après-vente/agréé. Utilisez exclusivement des pièces d'origine.

2.3 Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.

Débranche l'appareil de l'alimentation secteur.

Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

3.3 Câble d'alimentation

• La table de cuisson est fournie avec un câble d'alimentation.
• Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui doit supporter une température minimale de 90°C. Contactez votre service après-vente.

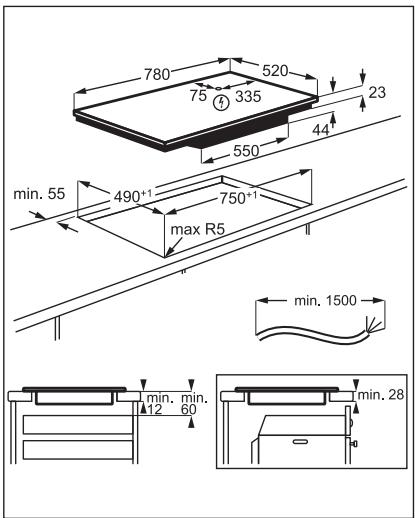

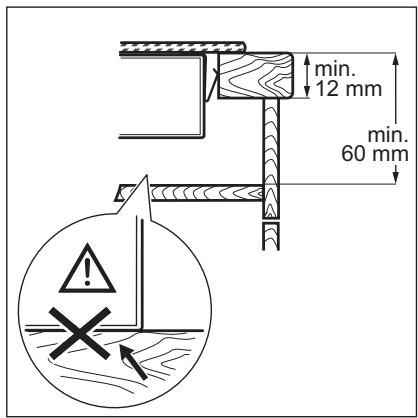

3.4 Assemblage

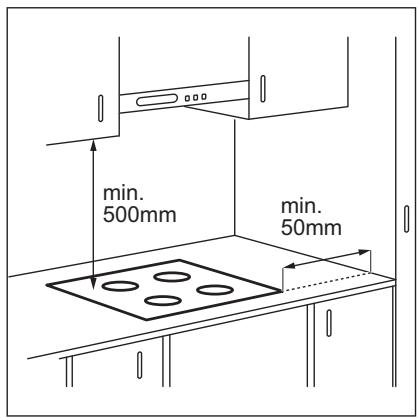

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les appareils.

3.5 Enceinte de protection

Si vous utilisez une enceinte de protection (accessoire supplémentaire), le fond de protection installé directement sous la table de cuisson n'est plus nécessaire. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

Vous ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson au-dessus d'un four.

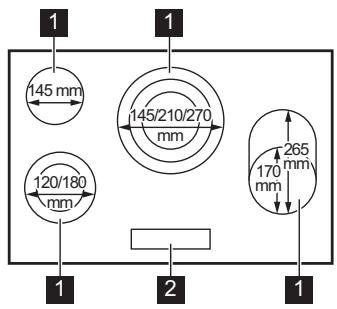

4.1 Description de la table de cuisson

Zone de cuisson 2 Bandeau de commande

Pour obtenir des informations détaillées sur la taille des zones de cuisson, reportez-vous aux « Efficacité énergétique »

4.2 Symboles sur le bandeau de commande et sur l'affichage

Symbole	Description
1	Pour allumer et éteindre la table de cuisson.
+	Pour verrouiller/déverrouiller le bandeau de commande.
1	Pour sélectionner la zone de cuisson.
- +	Pour sélectionner un niveau de cuisson.
- 1 +	Pour augmenter ou diminuer la durée.
◎◎◎	Pour activer ou désactiver le circuit extérieur (pour les grands récipiens).
0	La zone de cuisson est désactivée.
I - G	La zone de cuisson est activée. L'affichage indique le niveau de cuisson actuel.
R	Montée en température automatique est activé.
L	Leibandeu de commande est verrouillé. Verrouillage / Dispositif de sécurité enfants est acti- né.
H	Une zone de cuisson est encore chaude (chaleur résiduelle).
-	Arrêt automatique est activé.
E + chiffre	Un dysfonctionnement s'est produit.

5.1 Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Niveau de cuisson

Appuyez sur + pour augmenter le niveau de cuisson. Appuyez sur - pour diminuer le niveau de cuisson. Appuyez simultanément sur + et - pour désactiver la zone de cuisson.

Minuteur à rebours

Vous pouvez utiliser cette fonction pour régler la durée d'une seule session de cuisson.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.

Pour sélectionner la zone de cuisson :

appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.

Pour activer la fonction ou modifier la durée : appuyez sur la touche + ou — du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter, le décompte commence.

Pour voir le temps restant : appuyez sur la touche ① pour sélectionner la zone de cuisson. Le voyant de la zone de cuisson commence à clignoter. L'affichage indique la durée restante.

Pour désactiver la fonction : appuyez sur la touche ① pour sélectionner la zone de cuisson, puis appuyez sur —. Le décompte s'effectue jusqu'à 00. L'indicateur de la zone de cuisson disparaît.

Lorsque le compte à rebours est terminé, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arrêter le signal sonore : appuyez sur ①

6.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. Utilisez un racloir spécial pour la vitre.

6.2 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures. - Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à

L'aide d'un chiffon humide et d'un détergent non abrasif. Avec le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

Pour retirer les décolorations métalliques brillantes : utilisez une

solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

7.1 Que faire si...

Si vous ne trouvez pas de solution au problème ci-dessous, consultez la version complète du manuel d'utilisation en ligne, ou contactez un service après-vente/agréé si nécessaire.

Problème	Cause possible	Solution
Vou ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas branched à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
	Le fusible a disjoncté.	Assurez-vous que le fusible est lacause du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée,faites appel à un électricien qualifié.
	Vou ne règlez pas le niveau de cuisson dans les 10 secondes.	Allumez de nouveau la table de cuisson et règlez le niveau de cuisson en moins de 10 secondes.
	Vous avez appuyé sur plusieurs tou-ches sensitives en même temps.	Appuyez sur une seule touche sensiti-ve.
	Il y a de l'eau ou des taches de graissse sur le bandeau de commande.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint.Un signal sonore retentit lorsque la table de cuisson est éteinte.	Vous avez posé quelques chose sur une ou plusieurs touches sensitives.	Retirrez l'objet des touches sensitives.
La fonction Montée en tempora-ture automatique ne fonctionne pas.	La zone est chaude.	Laissez la zone refroidir suffisamment.
	Le niveau de cuisson le plus élevé est réglé.	Le niveau de cuisson le plus élevé estidentique à la puissance de la fonction.
	Vous avez diminué le niveau de cuisson jusqu'à 0.	Commencez à 0 et augmentez le ni-veau de cuisson.
Impossible d'activer le circuit extérieur.		Activez d'abord le circuit interieur en modifiant le niveau de puissance.
Les touches sensitives devien- nent chaudes.	Le réseau est trop grand ou youlse placez tropures des commandes.	Placez les réçipiens de grande tailleresur les zones de cuisson arrêté, si possible.
E et un chiffre s'affichent.	Une erreur s'est produit dans la ta-ble de cuisson.	Éteignez la table de cuisson et rallu-mez-la au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la ta-ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème per-siste, contactez le service après-vente/agréé.
Un bip constant se déclenché.	Le branchement électrique est incor-rect.	Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.
E6 s'affiche.	Il manque la seconde phase de l'ali-mentation électrique.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Retirez le fu-sible, attendez une minute, et replacez le fusible.

8.1 Plaque signalétique

Modèle ZHRN893K

Type 60 HBD 68 AO

Numéro de série.......

ZANUSSI

PNC 94959573101

220 - 240 V / 400 V 2N, 50 - 60 Hz

Fabriqué en Allemagne

7.35 Kw

9.1 Informations sur le produit conformément à la norme EU 66/2014 valable pour le marché européen uniquement

Identification du modele		ZHRN893K
Type de table de cuisson		Table de cuisson intégrée
Nombre de zones de cuisson		4
Technologie de chauffage		Chauffage par rayonne-ment
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	18,0 cm
	Arrière gauche	14,5 cm
	Arrière centrale	27,0 cm
Longueur (L) et largeur (W) de la zone de cuisson non circulaire	Arrière droite	L 26,5 cm
		W 17,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche	191,6 Wh / kg
	Arrière gauche	188,0 Wh / kg
	Arrière centrale	185,4 Wh / kg
	Arrière droite	191,6 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		189,2 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

9.2 Économie d'énergie

Vous pouvez économiser de l’énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Activez toujours la zone de cuisson après avoir posé le récipient dessus. Le fond du récipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipients sur les plus petites zones de cuisson.
• Placez directement le récipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

10. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils.

portant le symbole . Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
