Merk	ZANUSSI
Model	ZHRN893K
Producttype	Inbouw kookplaat
Aantal kookzones	4
Verwarmingstechnologie	Stralingsverwarming (keramisch glas)
Diameter van de kookzones	Links voor: 18,0 cm; Links achter: 14,5 cm; Midden achter: 27,0 cm; Rechts achter: 26,5 x 17,0 cm (rechthoekig)
Voeding	220-240 V / 400 V 2N, 50-60 Hz
Totaal vermogen	7,35 kW
Energieverbruik van de kookplaat	189,2 Wh/kg
Hoofdfuncties	Afteltimer, automatische uitschakeling, detectie van restwarmte, automatische temperatuurverhoging, vergrendeling van het bedieningspaneel
Veiligheid	Kinderbeveiliging, automatische uitschakeling, bedieningsvergrendeling
Bediening	Touch (bedieningspaneel)
Onderhoud en reiniging	Reinig na elk gebruik met een zachte, vochtige doek en een niet-schurend reinigingsmiddel; gebruik een speciale schraper voor ingebrande resten
Reserveonderdelen en repareerbaarheid	Originele reserveonderdelen beschikbaar; reparatie door erkende after-sales service
Algemene informatie	Huishoudelijk apparaat; geen stoomreiniger gebruiken; veiligheidsinstructies volgen

Veelgestelde vragen - ZHRN893K ZANUSSI

Hoe schakel ik de ZANUSSI ZHRN893K kookplaat in?

Druk gedurende ongeveer 1 seconde op de toets ① om de kookplaat in of uit te schakelen.

Hoe stel ik het kookniveau in?

Gebruik de toetsen + om te verhogen en - om te verlagen. Druk tegelijkertijd op + en - om de zone uit te schakelen.

Hoe vergrendel ik het bedieningspaneel?

Druk op de vergrendeltoets (symbool + met een hangslot) om te vergrendelen. Herhaal dezelfde handeling om te ontgrendelen.

Wat moet ik doen als er een foutcode wordt weergegeven (bijv. E6)?

Schakel de kookplaat uit en wacht 30 seconden voordat u hem weer inschakelt. Als de fout aanhoudt, haal dan de stekker eruit, wacht 30 seconden en steek de stekker er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welk type pannen kan ik op deze kookplaat gebruiken?

Gebruik pannen met een vlakke bodem, bij voorkeur van roestvrij staal of geëmailleerd. Vermijd gietijzeren of aluminium pannen, evenals pannen met een ruwe bodem, die het keramisch glas kunnen krassen.

Hoe reinig ik de kookplaat?

Reinig na elk gebruik met een zachte, vochtige doek en een niet-schurend reinigingsmiddel. Voor hardnekkig vuil (suiker, gesmolten plastic) gebruikt u een speciale schraper voor keramisch glas, waarbij u het mes schuin houdt.

Waarom schakelt de kookplaat automatisch uit?

De functie automatische uitschakeling wordt geactiveerd als een kookzone te lang aan blijft zonder gebruik of als u binnen 10 seconden na inschakeling geen niveau instelt.

Hoe gebruik ik de timer?

Selecteer de kookzone en stel vervolgens de duur in met de toetsen + of - van de timer (van 00 tot 99 minuten). De aftelling begint automatisch.

Wat betekent het weergegeven symbool 'H'?

H geeft aan dat de kookzone nog heet is (restwarmte). Raak deze niet aan zolang dit symbool wordt weergegeven.

Wat zijn de tips om energie te besparen?

Gebruik deksels, kies pannen die passen bij de grootte van de zones, gebruik restwarmte om warm te houden en verwarm alleen de benodigde hoeveelheid water.

GEBRUIKSAANWIJZING ZHRN893K ZANUSSI

NL Gebruiksaanwijzing 2

Kookplaat

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE 2 2. VEILIGHEIDSVOORSCHRIFTEN 4
2. INSTALLATIE 6
3. BESCHRIJVING VAN HET PRODUCT 8 5. DAGELIJKS GEBRUIK 9
4. ONDERHOUD EN REINIGING 9 7. PROBLEEMOPLOSSING 10
5. TECHNISCHE GEGEVENS 11
6. ENERGIEZUINIGHEID 11

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plaats voor toekomstig gebruik.

• Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en personen met fysieke, zintuiglijke of mentale beperkingen of met een gebrek aan ervaring en kennis als zij begeleiding of instructies krijgen met betrekking tot het veilige gebruik van het product en als zij de gevaren begrijpen. Kinderen jonger dan 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Laat kinderen niet met het apparaat spelen. Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.
• LET OP: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. De bereikbare delen worden heet. Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. De specificatie van dit apparaat niet wijzigen.
• LET OP: Het kookproces moet continu bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een fornuis met vet of olie kan gevaarlijk zijn en tot brand leiden. WAARSCHUWING: Brandgevaar: Het apparaat mag niet worden gebruikt als werkblad of aanrecht. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksaanwijzing als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken. WAARSCHUWING: Als het glaskeramische / glazen oppervlak gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat direct op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem in beide gevallen contact op met de erkende servicedienst.
• Probeer NOOIT om een brand te blussen met water. Schakel het apparaat uit en bedek dan de vlam, bv. met een deksel of een branddeken.
• LET OP: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een

tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.

• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.
• Plaats geen metalen voorwerpen, zoals messen, vorken, lepels en deksels op het kookoppervlak, aangezien ze heet kunnen worden.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.
• Gebruik geen stoomreiniger en waterstralen om het apparaat te reinigen.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie en elektrische aansluiting

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren en aansluiten.

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand en schade aan het apparaat.

Volg de installatie-instructies die zijn meegeleverd met het apparaat. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.

Houd de minimale afstand tot andere apparaten en eenheden.

Installeer en gebruik geen beschadigd apparaat.

Verwijder de verpakking volledig.

Wees altijd voorzichtig bij het verplaatsen van het apparaat omdat het zwaar is.

Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

Bescherm de bodem van het apparaat tegen stoom en vocht. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.

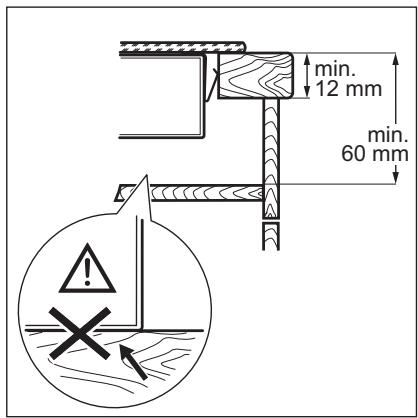

Als het apparaat geïnstalleerd is boven lades, zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

De onderkant van het apparaat kan heet worden. Installeer onder het apparaat een scheidingspaneel dat gemaakt is van triplex, keukenkastmateriaal of ander niet-brandbaar materiaal om te voorkomen dat hij de bodem raakt.

Het scheidingspaneel moet alle ruimte onder de kookplaat bedekken.

Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.

Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.

Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van

toepassing) kunnen ervoor zorgen dat de contactklem te heet worden.

Dit apparaat moet worden aangesloten op een geaard stopcontact. Zorg ervoor dat er een schokbeveiliging is geïnstalleerd.

Gebruik de juiste stroomkabel. Gebruik de klem om spanning op het snoer te voorkomen.

Gebruik geen adapters met meerdere stekkers en verlengkabels.

Zorg dat u de hoofdstekker en kabel niet beschadigt. Zorg dat de stroomkabel niet in de knoop geraakt.

Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het apparaat of heet kookgerei niet aanraakt als u het apparaat op een nabijgelegen contactdoos aansluit.

Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

Trek niet aan het netsnoer om het apparaat los te koppelen, trek altijd aan de stekker. Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3mm

2.2 Gebruik en onderhoud

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken, brand, explosie of schade aan het apparaat.

Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet voor andere doeleinden worden gebruikt.

Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Bedien het apparaat niet met natte handen of als het contact maakt met water.

Als u eten in de hete olie doet, kan het spatten.

Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u hiermee kookt.

De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

Activeer de kookzones niet met lege pannen of zonder pannen erop.

Zet geen heet kookgerei op het bedieningspaneel.

Leg geen hete deksel op het glazen oppervlak van de kookplaat.

Laat kookgerei niet droogkoken.

Geen aluminiumfolie op het apparaat leggen.

Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze wilt verplaatsen op het kookoppervlak.

Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

Met betrekking tot de lamp(en) in dit product en reserve lampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.

3. INSTALLATIE

3.1 Voor montage

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Serienummer

3.2 Ingebouwde kookplaten

Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

3.3 Aansluitkabel

• De kookplaat is voorzien van een aansluitsnoer.
• Voor het vervangen van een beschadigde voedingskabel, gebruikt u het kabeltype: H05V2V2-F dat een temperatuur van 90°C of hoger aankan. Neem contact op met een klantenservice bij u in de buurt.

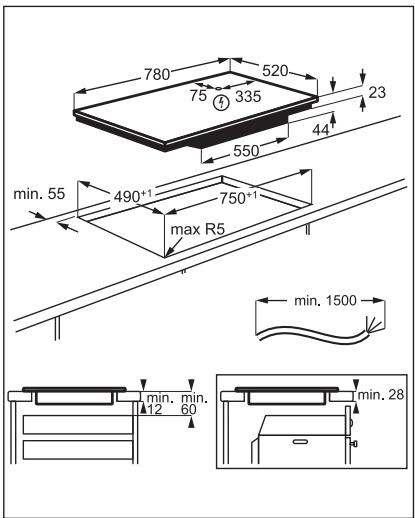

3.4 Montage

Als u de kookplaat onder een kap monteert, moet u de montage-instructies van de dampkap raadplegen om de minimale afstand tussen de apparaten te weten te komen.

2.3 Afvalverwerking

WAARSCHUWING! Gevaar voor letsel of verstikking.

Neem contact op met uw plaatselijke overheid voor informatie m.b.t. de correcte afvalverwerking van het apparaat.

Haal de stekker uit het stopcontact.

Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3.5 Beveiligingsdoos

Als u een beveiligingsdoos (een additioneel toebehoren) gebruikt, is de beschermingsvloer onder het fornuis niet noodzakelijk. De beveiligingsdoos is als toebehoren niet in elk land verkrijgbaar. Neem contact op met uw plaatselijke leverancier.

U kunt de beveiligingsdoos niet gebruiken als u de kookplaat boven een oven installeert.

4. BESCHRIJVING VAN HET PRODUCT

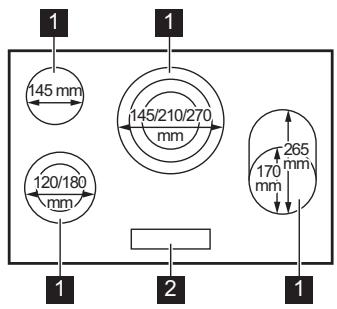

4.1 Indeling kookplaat

1 Kookzone 2 Bedieningspaneel

Raadpleeg "Energie-efficiëntie" voor gedetailleerde informatie over de maten van de kookzones.

4.2 Symbolen op het bedieningspaneel en het display

Symbool	Beschrijving
1	De kookplaat in- en uitschakelen.
1	Het bedieningspaneel vergrendelen/ontgrendelen.
1	De kookzone selecteren.
- 1+	Het instellen van een warmte-instelling.
- 1+	De tijd verlungen of verkorten.
◎◎◎	De buitenring in- en uitschakelen (voor grotere pannen).
0	De kookzone is uitgeschakeld.
1 - 9	De kookzone werkt. Op de display wordt de huidige kookstand weergegeven.
R	Automatisch opwarmen is in werkung.
L	Het bedieningspaneel is vergrendeld. Vergrendelen / Kinderbeveiligingsinrichting werkt.
H	Een kookzone is nog heet (restwarmte).
-	Automatische uitschakeling is in werkung.
E + cijfer	Er is een storing.

Raadpleeg voor gedetailleerde informatie over de functies de volledige versie van de gebruikershandleiding online.

5. DAGELIJKS GEBRUIK

5.1 In- of uitschakelen

Raak 1 seconde aan om de kookplaat in- of uit te schakelen.

5.2 De kookstand

+ aanraken om te verhogen. - aanraken om te verlagen. Raak + en - tegelijkertijd aan om de kookzone uit te schakelen.

5.3 Timer

- Timer met aftelfunctie

U kunt deze functie gebruiken om de lengte van een kooksessie in te stellen.

Stel eerst de warmtestand voor de kookzone in en dan de functie.

Om de kookzone in te stellen: tik

herhaaldelijk op ① totdat het lampje van een kookzone verschijnt.

Om de functie te activeren of de tijd te

wijzigen: tik op + of - van de timer om de

tijd in te stellen (00 - 99 minuten). Als het lampje van de kookzone gaat knipperen, wordt de tijd afgeteld.

Om de resterende tijd te zien: tik op ① om de kookzone in te stellen. Het indicatielampje van de kookzone begint te knipperen. Op het display worden de resterende tijd weergegeven.

Om de functie te deactiveren: tik op ① om de kookzone in te stellen en tik vervolgens op —. De resterende tijd telt terug tot 00. Het indicatielampje van de kookzone verdwijnt.

Als de aftelling beëindigd is, klinkt er een geluidssignaal en knippert 00. De kookzone wordt uitgeschakeld.

Om de functie te stoppen: tik op ①.

6. ONDERHOUD EN REINIGING

6.1 Algemene informatie

Maak de kookplaat na ieder gebruik schoon. - Gebruik altijd kookgerei met een schone bodem. - Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat. - Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat. - Gebruik een speciale schraper voor de glazen plaat.

6.2 De kookplaat schoonmaken

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de

kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Verkleuring van glanzende metalen verwijderen: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.

7. PROBLEEMOPLOSSING

7.1 Wat te doen als ...

Als u geen oplossing kunt vinden voor het onderstaande probleem, raadpleegt u de volledige versie van de gebruikershandleiding online, of neemt u indien nodig contact op met een erkende servicedienst.

Probleem	Mogelijk oorzaak	Oplossing
U kurz de kookplaat Niet inscha-kelen of bedieren.	De kookplaat is Niet aangesloten op een stopcontact of Niet goed gein-stalleerd.	Controleer of de kookplaat goed aan-gesloten is op hetlichtnet.
	De zekering is doorgeslagen.	Verzeker u ervan dat de zekering de oorzaak van de storing is. Als de zeke-ringen koer op ker doorslaan, neemt u contact op met een erkende installa-teur.
	Stel gedurende 10 seconden geen kookstand in.	Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in.
	U heb 2 ofmeer sensorvelden tege-lijkertijd aangeraakt.	Raak slechts één sensorveld aan.
	Water of vetvekken op het bedie-ningspaneel.	Reinig het bedieningspaneel.
Er klinkt een geluidssignaal en de kookplaat wordenuitgeschakeld. Als de kookplaat wordenuitge-schakeld, klinkt er een geluids-signaal.	U hebiets op een of meer sensor-velden geplaatst.	Verwijder het voorwerp van de sensor-velden.
Automatisch opwarmen werknt Niet.	De zone is heet.	Laat de zone voldoende afkoelen.
	De hoogste kookstand is ingesteld.	De hoogste kookstand heeft hetzelfde vermogen als de functie.
	U hebdt de kookstand verlaagd maar 0.	Begin vanaf 0 en verhoog de kook-stand.
U kurz de buitenste ring Niet in-schakelen.		Schakel eerst de binnenste ring in door de kookstand te wijzigen.
De sensorvelden worden heet.	De pan is te groot of u plaatst deze te zich bij de bedieningsknoppen.	Plaats grotere pannen indien möglich op dechterste kookzones.
En een getal gaan branden.	Er is een fout opgetreden in de kookplaat.	Schakel de kookplaat UIT en schakel deze na 30 seconden weer in. Indien Opnieuw wordenweergegeven, trekt u de stekker van de kookplaat UIT het stopcontact. Steek de stekker van de kookplaat er na 30 seconden weer in. Als het probleem zich blij voordoen, neemt u contact op met een erkende servicedienst.
U kunt een constant piepgeluid horen.	De elektrische aansluiting is ver-keerd.	Trek de stekker van de kookplaat uit het stopcontact. Laat de installmentie controlleren door een erkende elektricien.
E6gaat aan.	De tweede fase van de stroomtoe-voer ontbreekt.	Controller of de kookplaat goed aan-gesloten is op het lichtnet. Verwijder de zekering, wacht een minuut, enplaats de zekering wee terug.

Gemaakt in Duitsland

7.35 kW

9. ENERGIEZUINIGHEID

9.1 Productinformatie volgens EU 66/2014 alleen geldig voor EU-markt

Modelidentificatie		ZHRN893K
Type kookplaat		Ingebouwde kookplaat
Aantal kookzones		4
Verwarmingstechnologie		Stralingswarmte
Diameter Ronde kookzones (Ø)	Linksvoor	18,0 cm
	Linksachter	14,5 cm
	Middenachter	27,0 cm
Lengte (L) en bredte (B) van nicht-circulaire kookzo- ne	Rechtsachter	L 26,5 cm
		B 17,0 cm
Energieverbruik per kookzone (EC electric cooking)	Linksvoor	191,6 Wh / kg
	Linksachter	188,0 Wh / kg
	Middenachter	185,4 Wh / kg
	Rechtsachter	191,6 Wh / kg
Energieverbruik van de kookplaat (EC electric hob)		189,2 Wh / kg

EN 60350-2 - Huishoudelijke elektrische kookapparaten - deel 2: Kookplaten - Methodes voor het meten van de prestatie

9.2 Energiebesparing

U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Warm alleen de hoeveelheid water op die u nodig heeft.
• Doe indien mogelijk altijd een deksel op de pan. Zet uw kookgerei op de kookzone voordat u deze activeert.
• De bodem van het kookgerei moet dezelfde afmeting hebben als de kookzone. Zet kleiner kookgerei op kleinere kookzones.
• Plaats het kookgerei precies in het midden van de kookzone.
• Gebruik de restwarmte om het eten warm te houden of te smelten.

10. MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

BEZOEK ONZE WEBSITE VOOR:
