ZHRN893K - Kochfeld ZANUSSI - Kostenlose Bedienungsanleitung

Marke	ZANUSSI
Modell	ZHRN893K
Produkttyp	Einbau-Kochfeld
Anzahl der Kochzonen	4
Heiztechnologie	Strahlungsheizung (Glaskeramik)
Durchmesser der Kochzonen	Vorne links: 18,0 cm; Hinten links: 14,5 cm; Hinten Mitte: 27,0 cm; Hinten rechts: 26,5 x 17,0 cm (rechteckig)
Stromversorgung	220-240 V / 400 V 2N, 50-60 Hz
Gesamtleistung	7,35 kW
Energieverbrauch des Kochfelds	189,2 Wh/kg
Hauptfunktionen	Rückwärtszähler, automatische Abschaltung, Restwärmeanzeige, automatische Temperaturerhöhung, Bedienfeldverriegelung
Sicherheit	Kindersicherung, automatische Abschaltung, Bedienfeldsperre
Bedienung	Touch (Bedienfeld)
Pflege und Reinigung	Reinigung nach jedem Gebrauch mit einem weichen, feuchten Tuch und einem nicht scheuernden Reinigungsmittel; für eingebrannte Verschmutzungen einen speziellen Glaskeramik-Schaber verwenden
Ersatzteile und Reparierbarkeit	Original-Ersatzteile verfügbar; Reparatur durch autorisierten Kundendienst
Allgemeine Informationen	Haushaltsgerät; keinen Dampfreiniger verwenden; Sicherheitshinweise beachten

Häufig gestellte Fragen - ZHRN893K ZANUSSI

Wie schalte ich das Kochfeld ZANUSSI ZHRN893K ein?

Drücken Sie die Taste ① etwa 1 Sekunde lang, um das Kochfeld ein- oder auszuschalten.

Wie stelle ich die Kochstufe ein?

Verwenden Sie die Tasten + zum Erhöhen und - zum Verringern der Stufe. Drücken Sie gleichzeitig + und -, um die Zone auszuschalten.

Wie verriegele ich das Bedienfeld?

Drücken Sie die Verriegelungstaste (Symbol + mit einem Schloss), um zu verriegeln. Wiederholen Sie die Aktion, um zu entriegeln.

Was tun, wenn ein Fehlercode angezeigt wird (z.B. E6)?

Schalten Sie das Kochfeld aus und warten Sie 30 Sekunden, bevor Sie es wieder einschalten. Wenn der Fehler bestehen bleibt, ziehen Sie den Stecker für 30 Sekunden und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Art von Kochgeschirr sollte ich auf diesem Kochfeld verwenden?

Verwenden Sie flachbödige Töpfe und Pfannen, vorzugsweise aus Edelstahl oder emailliertem Material. Vermeiden Sie Gusseisen- oder Aluminiumgeschirr sowie Töpfe mit rauem Boden, die die Glaskeramik zerkratzen könnten.

Wie reinige ich das Kochfeld?

Reinigen Sie nach jedem Gebrauch mit einem weichen, feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Für hartnäckige Verschmutzungen (Zucker, geschmolzenes Plastik) verwenden Sie einen speziellen Glaskeramik-Schaber, indem Sie die Klinge schräg halten.

Warum schaltet sich das Kochfeld automatisch aus?

Die Funktion automatische Abschaltung wird aktiviert, wenn eine Kochzone zu lange ohne Verwendung eingeschaltet bleibt oder wenn Sie innerhalb von 10 Sekunden nach dem Einschalten keine Stufe einstellen.

Wie verwende ich den Timer?

Wählen Sie die Kochzone aus und stellen Sie die Dauer mit den Tasten + oder - des Timers ein (von 00 bis 99 Minuten). Der Countdown beginnt automatisch.

Was bedeutet das angezeigte Symbol 'H'?

H zeigt an, dass die Kochzone noch heiß ist (Restwärme). Berühren Sie sie nicht, solange dieses Symbol angezeigt wird.

Welche Tipps gibt es zum Energiesparen?

Verwenden Sie Deckel, wählen Sie Topfgrößen passend zu den Kochzonen, nutzen Sie die Restwärme zum Warmhalten und erhitzen Sie nur die benötigte Wassermenge.

BEDIENUNGSANLEITUNG ZHRN893K ZANUSSI

DE Benutzerinformation 24

Kochfeld

ZANUSSI

8. TECHNISCHE GEGEVENS

8.1 Typeplaatje

Model ZHRN893K

Type 60 HBD 68 AO

Serienr.

ZANUSSI

PNC-productnumber 949 595 731 01

220-240 V/400 V 2N 50-60 Hz

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 24
2. SICHERHEITSANWEISUNGEN 26 3. MONTAGE 28 4. GERÄTEBESCHREIBUNG 30
3. TÄGLICHER GEBRAUCH 31
4. REINIGUNG UND PFLEGE 31
5. FEHLERSUCHE 32
6. TECHNISCHE DATEN 33
7. ENERGIEEFFIZIENZ 33

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Produkts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen. Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß. VORSICHT: Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile werden heiß. Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt. Nehmen Sie keine technischen Änderungen am Gerät vor. VORSICHT: Der Kochvorgang muss kontinuierlich überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• WARNUNG: Brandgefahr: Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, die in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen angegeben sind oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.
• WARNUNG: Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke. VORSICHT: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Höhe oder auf das Gerät.
• Reinigen Sie das Gerät nicht mit einem Dampfreiniger und Wasserstrahl.

2. SICHERHEITSANWEISUNGEN

2.1 Montage und Elektroanschluss

WARNUNG!

Nur eine qualifizierte Fachkraft darf die Montage und den Anschluss des Geräts vornehmen.

WARNUNG!

Verletzungs-, Stromschlag-, Brandgefahr sowie Risiko von Schäden am Gerät.

Halten Sie sich an die mitgelieferte Montageanleitung. Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

Entfernen Sie das gesamte Verpackungsmaterial.

Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit. Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

Installieren Sie das Gerät nicht direkt über einer Tür oder unter einem Fenster. So kann

heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

Der Boden des Geräts kann heiß werden. Bringen Sie eine feuerfeste Trennplatte aus Sperrholz, Küchenmöbelmaterial oder einem anderen nicht entflammbaren Material unter dem Gerät an, damit der Boden nicht zugänglich ist.

Die Trennplatte muss den gesamten Bereich unter dem Kochfeld abdecken.

Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß verlegte Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.

Das Gerät muss geerdet sein. Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden. Verwenden Sie die Zugentlastung für das Kabel.

Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

Achten Sie darauf, Netzstecker oder Netzkabel nicht zu beschädigen. Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose in der Nähe sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

Ziehen Sie nicht am Netzkabel, sondern am Netzstecker, um das Gerät von der Spannungsversorgung zu trennen. Falls die Steckdose lose ist, stecken Sie den Netzstecker nicht ein.

Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

2.2 Gebrauch und Wartung

WARNUNG! Verletzungsgefahr

Verletzungs-, Verbrennungs-, Stromschlag-, Brand-, Explosionsgefahr sowie Risiko von Schäden am Gerät.

Dieses Gerät ist nur zum Kochen bestimmt. Es darf nicht für andere Zwecke verwendet werden.

Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

Legen Sie keine Topfdeckel auf die Glasoberfläche des Kochfeldes.

Lassen Sie das Kochgeschirr nicht leerkochen.

Legen Sie keine Alufolie auf das Gerät.

Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

Schalten Sie das Gerät vor der Reinigung aus und lassen Sie es abkühlen.

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie

keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.

Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

Zur Reparatur des Geräts wenden Sie sich an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.3 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

Trennen Sie das Gerät von der Stromversorgung.

Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.

3.3 Anschlusskabel

Das Kochfeld wird mit einem Anschlusskabel geliefert.

• Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90 °C standhält. Wenden Sie sich an den Kundendienst vor Ort.

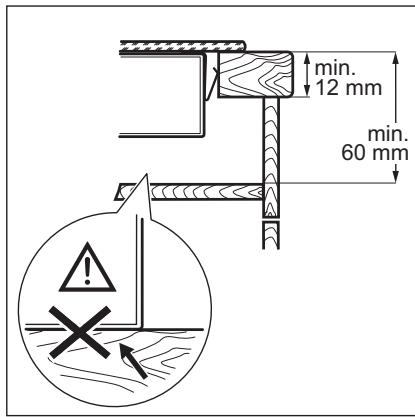

3.4 Einbau

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss.

3.5 Schutzboden

Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren Händler vor Ort.

Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

4. GERÄTEBESCHREIBUNG

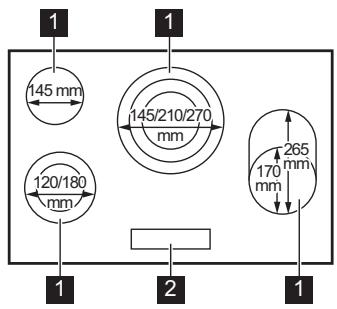

4.1 Kochfeldanordnung

1 Kochzone 2 Bedienfeld

Weitere Einzelheiten zur Größe der Kochzonen finden Sie unter „Energieeffizienz".

4.2 Symbole auf dem Bedienfeld und im Display

Symbol	Beschreibung
1	Ein- und Ausschalten des Kochfeldes.
2	Verriegeln/Entriegeln des Bedienfelds.
1.	Auswahlen der Kochzone.
-/+	Einstellen der Kochstufe.
-1+	Erhöhen oder Verringern der Zeit.
◎◎◎	Ein- und Ausschalten des äußerten Kreises (für größere Töppe).
0	Die Kochzone ist ausgeschaltet.
I.-9	Die Kochzone ist eingeschaltet. Im Display wird die aktuelle Kochstufe angezeigt.
R	Automatisches Aufheizen ist eingeschaltet.
L	Das Bedienfeld ist verriegelt. Verriegeln / Kindersicherung in Betrieb.
H	Eine Kochzone ist noch frei (Restwärme).
-	Automatische Abschaltung ist eingeschaltet.
E+Ziffer	Es ist eine Störung aufgetreten.

Detaillierte Informationen zu den Funktionen finden Sie in der vollständigen Online-Version der Bedienungsanleitung.

5. TÄGLICHER GEBRAUCH

5.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang, um das Kochfeld ein- oder auszuschalten.

5.2 Einstellen der Kochstufe

Berühren Sie +, um die Kochstufeneinstellung zu erhöhen. Berühren Sie -, um die Kochstufeneinstellung zu verringern. Berühren Sie zum Ausschalten der Kochzone + und - gleichzeitig.

5.3 Timer

- Countdown-Timer

Sie können diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen.

Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.

Auswählen der Kochzone: Berühren Sie ① wiederholt, bis die Anzeige der gewünschten Kochzone erscheint.

Einschalten der Funktion oder Ändern der Zeit: Berühren Sie + oder -, um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone anfängt zu blinken, wird die Zeit heruntergezählt.

So wird die Restzeit angezeigt: Berühren Sie ①, um die Kochzone auszuwählen. Die Kontrolllampe der Kochzone beginnt zu blinken. Das Display zeigt die Restzeit an.

Ausschalten der Funktion: Berühren Sie ①, um die Kochzone auszuwählen und

berühren Sie dann —. Die verbleibende Zeit zählt rückwärts bis 00. Die Kontrolllampe der Kochzone erlischt.

i Nach Ablauf der Zeit ertönt ein akustisches Signal und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie ①.

6. REINIGUNG UND PFLEGE

6.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

6.2 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld

beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Entfernen Sie metallisch schimmernde Verfärbungen: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

7. FEHLERSUCHE

7.1 Was zu tun ist, wenn ...

Wenn Sie unter keine Lösung für das Problem finden, überprüfen Sie die vollständige Version der Bedienungsanleitung online oder wenden Sie sich ggf. an ein autorisiertes Servicezentrum.

Störung	Mögliche Ursache	Problembehebung
Der Backofen kann nicht eingeschaltet oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungs-gemäß an die Spanningsversorgung angeschlossen ist.
	Die Sicherung ist durchgebrannt.	Vergewissem Sie sich, dass die Siche-rung die Ursache für die Störung ist.Brennt die Sicherung wiederholt durch,wenden Sie sich an eine qualifizierteElektrofachkraft.
	Sie haben die Kochstufe nicht inner-halb von 10 Sekunden eingestellt.	Schalten Sie das Kochfeld erneut einund stellen Sie innerhalb von wenigerals 10 Sekunden die Kochstufe ein.
	Sie haben 2 oder mehr Sensorfeldergleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
	Auf dem Bedienfeld befinden sichWasser- oder Fettspritzer.	Reinigen Sie das Bedienfeld.
Ein akustisches Signal erfort unddas Kochfeld wird ausgeschaltet.Wenn das Kochfeld ausgeschaltist, ertönt ein akustisches Sig-nal.	Sie haben etwas auf ein oder mehrere Sensorfelder gestellt.	Entfernen Sie den Gegenstand vonden Sensorfeldern.
Automatisches Aufheizen faktio-niert nicht.	Die Kochzone ist heiß.	Lassen Sie die Kochzone abkühlen.
	Die höchste Kochstufe ist eingestellt.	Die höchste Kochstufe hat die gleicheLeistung wie die Funktion.
	Sie haben die Kochstufe auf 0 ver-ringert.	Beginnen Sie bei 0 und erhöhen Siedie Kochstufe.
Der äußere Heizkreis{lssst sichnicht einschalten.		Schalten Sie zuerst den inneren Heiz-kreis durch Ändern der Kochstufe ein.
Die Sensorfelder werden heiß.	Das Kochgeschirr ist zu groß oderSie haben es zu nahe an die Bedie-nelemente gestellt.	Stellen Sie großeSochgeschirr nachMöglichkeit auf die hinteren Kochzo-nen.
Eund eine Zahl werden angezeigt.	Es ist ein Fehler im Kochfeld aufgetreten.	Schalten Sie das Kochfeld aus undnach 30 Sekunden wieder ein. WennEerneut erscheidt, trennen Sie dasKochfeld von der Spanningsversorgung. Schalten Sie nach 30 Sekundendas Kochfeld wieder ein. Wenn dasProblem weiterhin besteht, wendenSie sich an ein autorisiertes Service-zentrum.
Es ist ein konstanter Piepton zu horen.	Unsachgemäßer elektrischer Anschluss.	Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.
E6 leuchtet.	Die zweite Phase der Spannings-versorgung ist nicht vorhanden.	Prüfen Sie, ob das Kochfeld ordnungs-gemäß an die Spanningsversorgung angeschlossen ist. Nehmen Sie die Sicherung hereaus, warten Sie eine Minu-te und setzen Sie die Sicherung wie-der ein.

8. TECHNISCHE DATEN

8.1 Typenschild

Modell ZHRN893K

Typ 60 HBD 68 AO

Ser.-Nr.

ZANUSSI

Produkt-Nummer (PNC) 949 595 731 01

220-240 V/400 V 2N ~ 50-60 Hz

Hergestellt in Deutschland

7.35 kW

9. ENERGIEEFFIZIENZ

9.1 Produktinformationen gemäß EU 66/2014, nur gültig für den EU-Markt

Modellidentification		ZHRN893K
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Kochzonen		4
Heiztechnologie		Kochzone mit Strahlungs-behezung
Durchmesser der kriesfürigen Kochzonen (Ø)	Vorne links	18,0 cm
	Hinten links	14,5 cm
	Hinten Mitte	27,0 cm
Länge (L) und Breite (B) der nicht kriesfürigen Kochzone	Hinten rechts	L 26,5 cm
		B 17,0 cm
Energieverbrauch pro Kochzone (EC electric coo-king)	Vorne links	191,6 Wh / kg
	Hinten links	188,0 Wh / kg
	Hinten Mitte	185,4 Wh / kg
	Hinten rechts	191,6 Wh / kg
Energieverbrauch des Kochfelds (EC electric hob)		189,2 Wh / kg

EN 60350-2 - Elektrische Kochgeräte für den

Hausgebrauch - Teil 2: Kochfelder -

Verfahren zur Messung der

Gebrauchseigenschaften

9.2 Energie sparen

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Der Boden des Kochgeschirrs sollte denselben Durchmesser wie die Kochzone haben.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

10. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
