LSTF 7B019 - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Hotpoint
Modèle	LSTF 7B019
Dimensions (HxLxP)	82 x 44,5 x 55 cm
Capacité	10 couverts standard
Classe énergétique	A+
Consommation d'énergie annuelle	237 kWh/an
Consommation d'eau annuelle	2800 L/an
Niveau sonore	49 dB(A)
Programmes de lavage	Eco, Intensif, Normal, Fast, Délicat, Express, Trempage
Options	Départ différé, Demi-charge, Tablettes multifonctions
Sécurité	Dispositif anti-fuite, sécurité enfants, verrouillage porte
Matériau de la cuve	Inox
Réglage dureté de l'eau	Oui, 5 niveaux
Pression d'eau	0,05 – 1 MPa (0,5 – 10 bar)
Alimentation électrique	Voir plaque signalétique (230 V ~ 50 Hz)
Poids (approx.)	35 kg
Classe d'efficacité de séchage	A
Durée du programme Eco	130 min
Type d'installation	Encastrable ou libre pose

FOIRE AUX QUESTIONS - LSTF 7B019 HOTPOINT

Comment installer le lave-vaisselle ?

Placez l'appareil sur un sol plat et rigide. Raccordez le tuyau d'arrivée d'eau à une prise filetée 3/4 gaz (eau froide ou chaude max 60°C). Le tuyau d'évacuation doit être placé entre 40 et 80 cm du sol. Branchez la fiche sur une prise avec terre.

Quel programme choisir pour une vaisselle normalement sale ?

Le programme Eco est le plus efficace en consommation d'eau et d'énergie pour une vaisselle normalement sale. Sa durée est de 130 minutes.

Comment régler la dureté de l'eau ?

Mettez l'appareil sous tension, maintenez la touche P enfoncée 5 secondes jusqu'au bip. Utilisez la touche P pour sélectionner le niveau (1 à 5) correspondant à la dureté de votre eau (voir tableau dans la notice). Appuyez sur ON/OFF pour valider.

Que faire si la vaisselle n'est pas sèche en fin de cycle ?

Vérifiez que vous avez sélectionné un programme avec séchage (ex: Eco, Intensif). Assurez-vous que le réservoir de produit de rinçage est plein et que le dosage est correct (tournez le régleur sur 3-4). Les plastiques retiennent naturellement des gouttes.

Comment nettoyer les filtres ?

Tournez le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le retirer. Soulevez le gobelet filtrant B en appuyant sur les ailettes. Retirez le filtre inox A. Nettoyez-les à l'eau courante avec une brosse non métallique. Ne retirez jamais la protection de la pompe.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que : le robinet d'eau est ouvert, la porte est bien fermée, la fiche est branchée et la prise fonctionne. Éteignez puis rallumez l'appareil après une minute.

Comment charger les paniers pour un lavage optimal ?

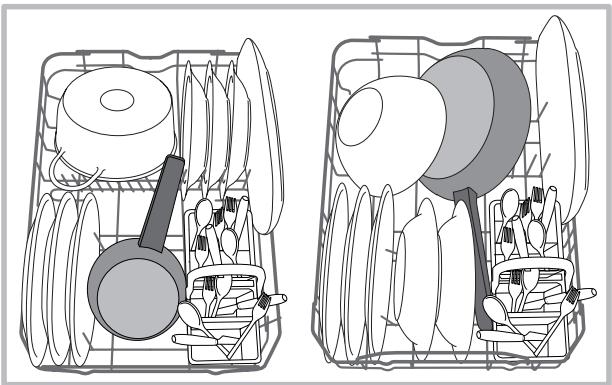

Placez la vaisselle très sale dans le panier inférieur (jets plus puissants). Les verres et tasses dans le panier supérieur. Les couteaux pointes vers le bas dans le panier à couverts. Assurez-vous que les bras de lavage tournent librement.

Quelle quantité de sel régénérant utiliser ?

Lors du premier remplissage, versez environ 1 kg de sel spécial lave-vaisselle dans le réservoir après avoir rempli d'eau à ras bord. Ensuite, remplissez quand le voyant SEL s'allume ou que le flotteur vert n'est plus visible.

Les voyants SEL et PRODUIT DE RINÇAGE restent allumés malgré le remplissage, est-ce normal ?

Oui, si vous n'utilisez pas de sel ou de produit de rinçage, les voyants restent allumés. Même avec des tablettes multifonctions, il est conseillé d'ajouter du sel pour les eaux dures.

Comment résoudre un problème de calcaire sur la vaisselle ?

Augmentez le niveau de dureté de l'eau (réglage adoucisseur). Vérifiez que le réservoir de sel est plein et que le couvercle est bien fermé. Assurez-vous que le produit de rinçage est dosé correctement.

MODE D'EMPLOI LSTF 7B019 HOTPOINT

Précautions et conseils, 4-5

Service, 10

Fiche produit, 12

Installation, 36-37

Description de l'appareil, 38

Sél régénérant et Produit de rinçage, 39

Charger les paniers, 40-41

Produit de lavage et utilisation du lave-vaiselle, 42

Programmes, 43

Programmes spéciaux et options, 44

Entretien et soin, 45

Anomalies et remèdes, 46

Fiche du produit, 13

Installation, 48-59

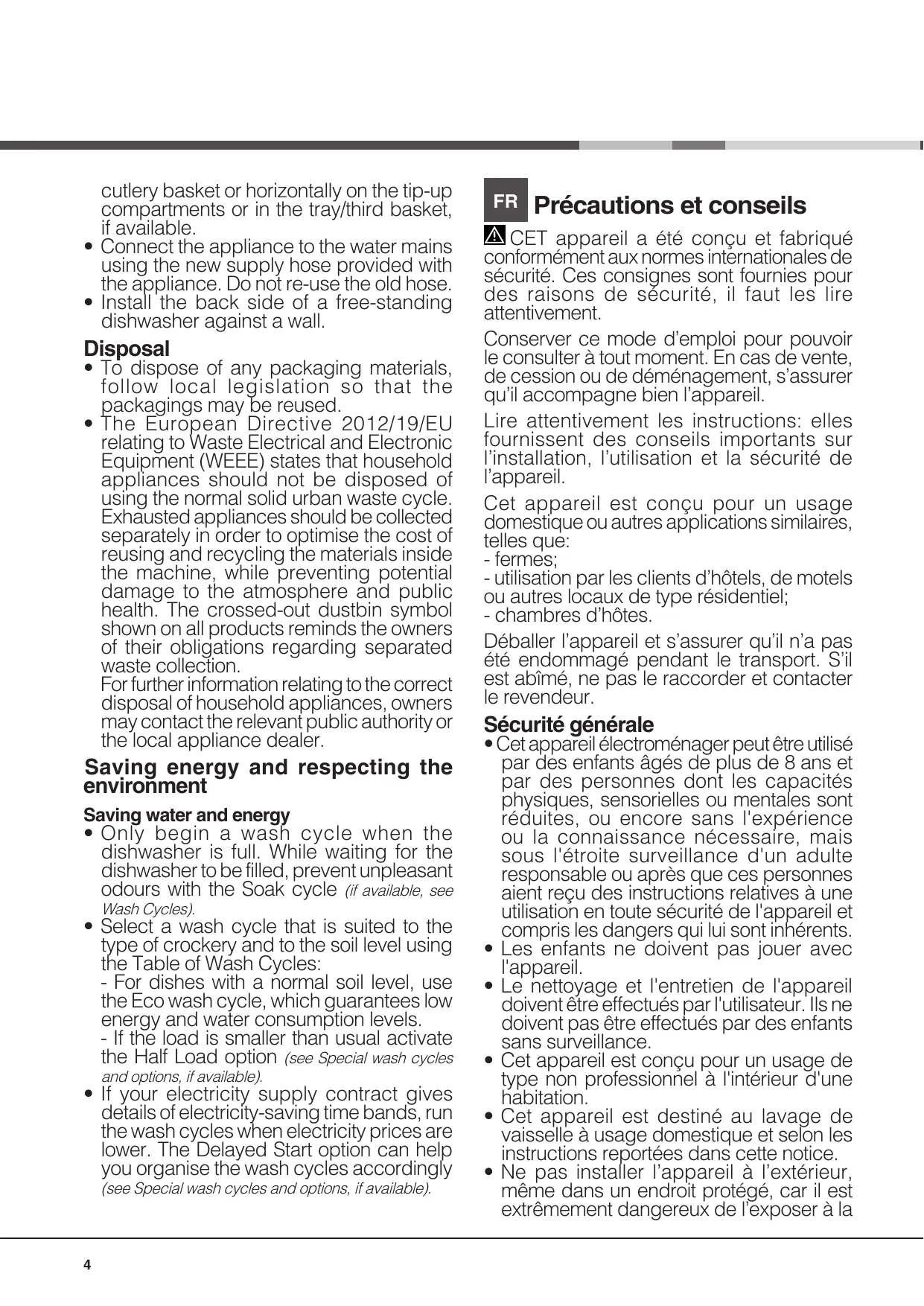

Précautions et conseils

Cet appareil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil.

Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Cet appareil est donc pour un usage domestique ou autres applications similaires, telles que:

• fermes;
• utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel;
• chambres d'hôtes.

Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le revendeur.

Sécurité générale

• Cet appareil électroménager peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore sans l'expérience ou la connaissance nécessaire, mais sous l'étroite surveillance d'un adulte responsable ou après que ces personnes aient reçu des instructions relatives à une utilisation en toute sécurité de l'appareil et compris les dangers qui lui sont inhérents.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien de l'appareil doivent être effectués par l'utilisateur. Ils ne doivent pas être effectués par des enfants sans surveillance.
• Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet appareil est destiné au lavage de vaisselle à usage domestique et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l'exposer à la

pluie et aux orages.

• Ne pas toucher au lave-vaisselle pieds nus.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant après chaque utilisation et avant d'effectuer tous travaux de nettoyage et d'entretien.
• Le nombre maximal de couverts est indiqué dans la fiche produit.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. Garder les produits de lavage et de rincage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.
• Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés, pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modèle en est équipé, dans le plateau ou troisième panier.
• L'appareil doit être raccordé à l'arrivée d'eau en le reliant avec le nouveau tuyau d'arrivée. L'ancien tuyau d'arrivée ne doit pas être réutilisé.
• Si le lave-vaisselle est en libre pose, le côté arrière de ce dernier doit être placé contre le mur.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
• La directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l'attente de remplir l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (si disponible - voir Programmes).
• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :
• pour de la vaisselle lernormalement sale, CHOISIR LE PROGRAMME Eco (économique), il limite la quantité d'eau et d'électricité utilisée.
• pour une quantité réduite de vaisselle, choisir l'option Demi-charge (si disponible voir Programmes Spéciaux et Options).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé peut aider à organiser les lavages dans ce sens (si disponible voir Programmes Spéciaux et Options).

Avant d'appeler le service d'assistance technique:

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
• Faire partir le programme pour s'assurer que l'inconvénient a été résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agréé.

Communique:

• le type d'anomalie;
• le modèle de l'appareil (Mod.);
• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

Fiche de produit
Marque	HOTPOINT ARISTON
Modèle	LSTF 7B019
Capacité nominale dans un environnement standard (1)	10
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevé)	A+
Consommation d'énergie par année en kWh (2)	237
Consommation d'énergie du cycle de lavage standard en kWh	0.83
Consommation d'énergie en mode "off" en W	0.5
Consommation d'énergie en mode "on" en W	5.0
Consommation d'eau par an en litres (3)	2800
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	130'
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	49
Encastrable	Oui
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisse normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

En cas de déménagement, transporter l'appareil verticalement ; si besoin est, l'incliner sur le dos.

L'adaptation des installations de plomberie de l'installation doit être effectuée par du personnel qualifié

Les tuyaux d'arrivée et d'évacuation de l'eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas pliés ou écrasés par le lave-vaisselle.

Raccord du tuyau d'évacuation de l'eau

• À une prise d'eau filetée 3/4 gaz froide ou chaude (max. 60°C).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

Si la longueur du tuyau d'évacuation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé (voir Assistance). La pression de l'eau doit être comprise entre les valeurs citées dans le tableau des Caractéristiques techniques, autrement le lave-vaisselle risque de ne pas fonctionner correctement. Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

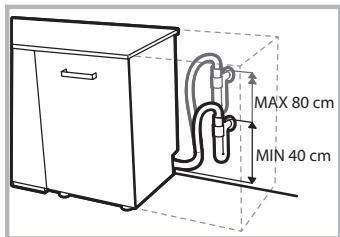

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle.

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, stérer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle : - est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'alimentation de l'eau.

Attention : tension dangereuse !

Il ne faut en aucun cas couper le tuyau d'approvisionnement en eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaissette);
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte :
• La prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n'utiliser ni rallonges ni prises multiples.

Après installation de l'appareil, le cordon d'alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrabouillé. Afin d'éviter tout danger, faire changer le cordon d'alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance) Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.
2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent* sous le plan en bois pour le protégerr contre le risque de formation de condensation.
3. Installer le lave-vaisselle de manière à ce que les côtes et la paroi arrêté touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu* (voir feuille de montage). Pour régler la hauteur du pied arrêté, agir sur la douille rouge à six pans située dans la partie avant du lave-
4. Présent uniquement sur certains modèles.

Conseils pour le premier lavage

Après l'installation, stérer les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de dureté de l'eau du réseau. (voir chapitre Produit de rinçage et Sel régénérant)

Lors de son premier chargement, il faut d'abord remplir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde.

Faire démarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après remplissage du réservoir, le voyant SEL* s'éteint.

À l'absence de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'objet chauffant.

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande a été activée : allumage, fin de cycle etc..

Tous les symboles/voyants/LED lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modèle de lave-vaisselle).

Affichage d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel, la température etc.

Caracteristiques techniques
Dimensions	largeur 44,5 cmhauteur 82 cmprofondeur 55 cm
Capacité	10 couverts standard
Pression eud'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puisance totaleabsorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 2006/95/EC (Basse Tension)- 2004/108/EC (CompatibleElectromagnétique)-2009/125/EC (Comm. Reg.1016/2010) (Ecodesign)-97/17/EC (Etiquetage)-2012/19/EU (DEEE)

• Présent uniquement sur certains modèles.

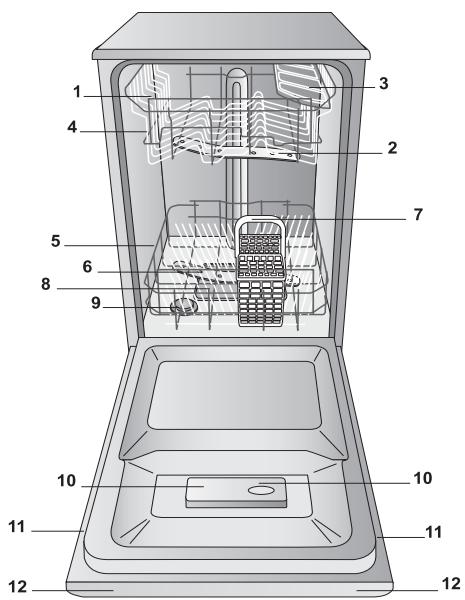

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produits de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord

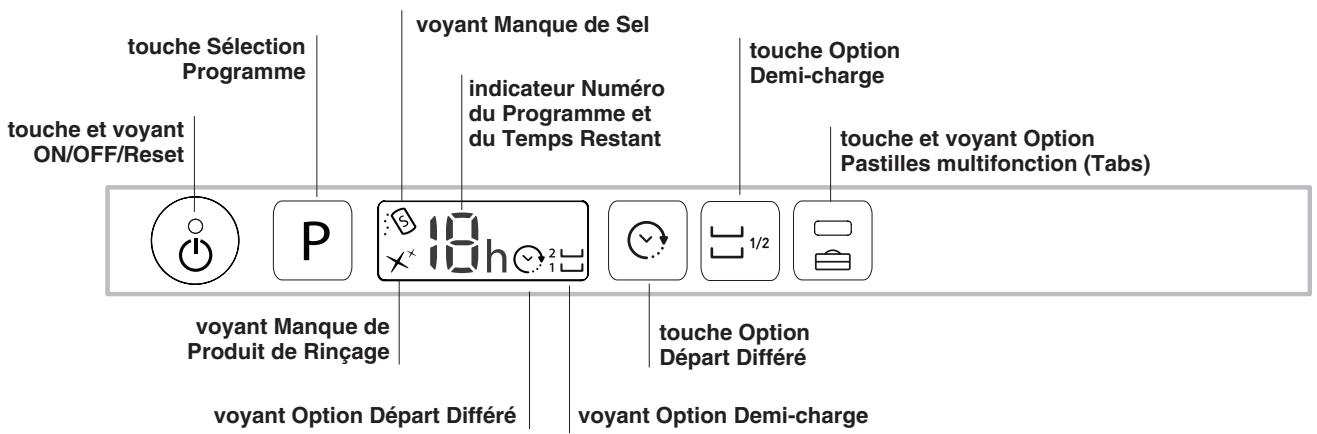

Tableau de bord

Uniquement pour modèles « tout intégrables » Présent uniquement sur certains modèles.

Le nombre et les types de programmes varient selon le modèle de lave-vaisselle.

N'utiliser que des produits de lavage spéciaux lave-vaisselle. N'utilise pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l'emballage. En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très dure. (Se conformer aux instructions reportées sur l'emballage). À défaut d'ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel régénérant

L'utilisation de Sel évite la formation de CALCAIRE sur la vaisselle et sur les composants fonctionnels du lave-vaisselle.

• Il est important que le réservoir à Sel ne soit jamais vide.
• Il est important de procéder au réglage de la durée de l'eau.

Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli : - quand le voyant SEL du bandeau s'allume ; - quand le flotteur vert qui se trouve sur le couvercle du sel n'est plus visible. - voir autonomie dans le tableau de durée de l'eau.

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir (voir figure) pour remplir le

réservoir de sel jusqu'au bord (1 kg environ) ; il est tout à fait normal que de l'eau déborde.

1. Enlever l'entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante.

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (ça pourrait endommager irremédiablement l'adoucisseur).

En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage de la dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur anticalcaire, il faut absolument procéder à un réglage selon la dureté de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une durée moyenne.

• Appuyer sur la touche ON/OFF pour mettre le lave-vaiselle sous tension
• Appuyer sur la touche ON/OFF pour allumer (1) Garder la touche P enfoncée pendant 5 secondes, jusqu'au bip. Appuyer sur la touche ON/OFF pour allumer
• Le numéro du niveau de sélection courant et le voyant Sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de dureté (voir tableau dureté). Appuyer sur la touche ON/OFF pour éteindre
• Réglage effectué!

Tableau de durété de l'eau				Autonomie moyenne-réservoir à Sel avec 1lavage par jour
niveau	°dH	°fH	mmol/l	mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5*	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.* La sélection 5 peut prolonger la durée.

(dH) = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre

Charger le produit de rinçage

Le produit de rinceage aide au SECHAGE de la vaiselle. Il faut replir le réserve à produit de rinceage :

• quand le voyant PRODUIT DE RINÇAGE s'allume sur le bandeau/écran.
• quand l'indicateur optique situé sur le couvercle du réservoir « E » passe de foncé à transparent.

1. Ouvrir le réservoir en tournant le couvercle « G » dans le sens inverse des aiguilles d'une montre. 2. Verser le produit de rincage sans le faire déborder. Si cela se produit, nettoyer avec un chiffon sec.
2. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être réglé. Tourner le dispositif de réglage « F ». Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• si la vaisselle présente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle, régler sur des chiffres plus élevés (3-4).
• Présent uniquement sur certains modèles.

Conseils

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisselle de manière à ce qu'elle ne roule pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.

Veiller à ce que les couvercles, manches, poèles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.

Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence, dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir chargé le lave-vaiselle, s'assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

Il est conseillé de ranger la vaisselle très sale dans le panier inférieur car dans cette partie du lave-vaisselle, les jets d'eau sont plus énergiques et permettent d'obtenir de bonnes performances de lavage.

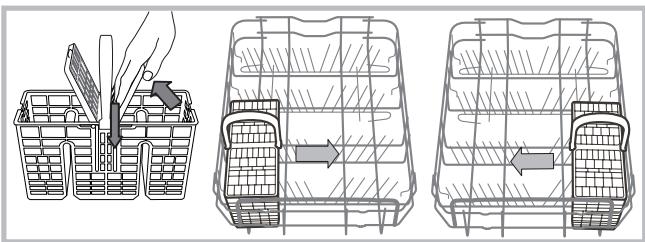

Panier à couverts

Le panier à couverts est équipé de grilles supérieures permettant de ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

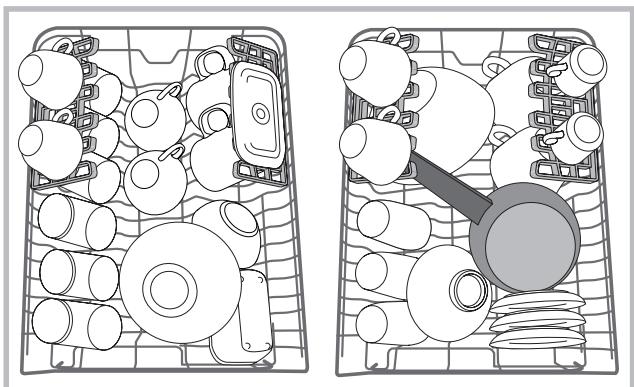

Panier supérieur

Réserve au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Clayettes rabattables à emplacement variable*

Les clayettes latérales peuvent être placées à trois hauteurs différentes afin d'optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant leurs pieds dans les fentes prévues à cet effet. Pour optimiser le séchage, désirez la plus forte inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme vouslu.

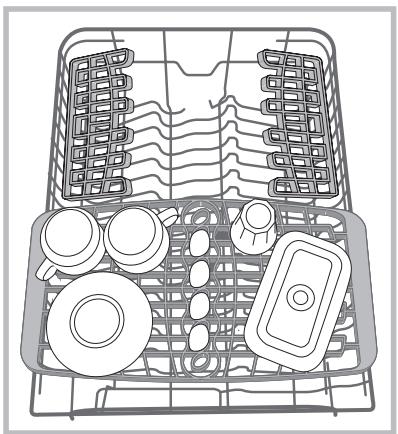

Plateau

Certains modes de lave-vaisselle sont dotés d'un plateau coulissant qui peut être utilisé pour contenir des couverts ou de la vaisselle de petite taille.

Pour des performances de lavage, éviter de mettre sous le plateau de la vaisselle encombrante. Le plateau à couverts est amovible. (voir figure)

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

Régler la hauteur du panier supérieur

Le panier supérieur est réglable en hauteur : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position BASSE, il permet d'exploiter au mieux l'espace des clayettes rabattables en créant plus de place de rangement vers le haut.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne JAMAIS soulever ou abaisser le panier d'un seul côté.

Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtés du panier et l'aider à descendre vers le bas.

Vaisselle non appropriée

Couverts et vaisselle en bois. - Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants. - Parties en matière synthétique ne résistant pas à la température. - Vaisselle en cuivre ou en étain. - Vaisselle sale de cendre, cire, GRAISSSE lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Causes:

• Type de verre et procédé de fabrication du verre.
• Composition chimique du produit de lavage.
• Température de l'eau du programme de rinçage.

Conseils :

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. Utiliser un produit de lavage délicat pour vaisselle.
• Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

Le dosage peut être adapté selon le degré de salissure.

En cas de vaisselle normalement sale, utiliser environ 25 g (produit de lavage en poudre) ou 25ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou précédemment rinçée à l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

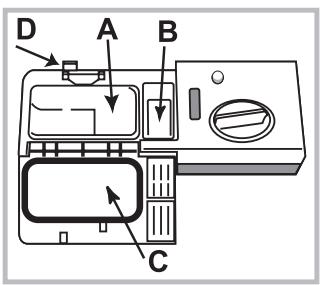

Ouvrir le distributeur à produit de lavage en actionnant le bouton D ; pour doser le produit de lavage, consulter le tableau des programmes :

• en poudre ou liquide : bacs A (produit de lavage) et B (produit de prélavage)
• tablettes : quand le programme en prévoit 1, placer cette dernière dans

le bac A et fermer le couvercle C. S'il en prévoit 2, mettre la deuxième dans le fond de la cuve.

Éliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle C jusqu'au déclic.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment voulu.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETES qui adapte le programme de lavage de manière à toujours obtenir les autres résultats de lavage et de séchage possibles.

N'utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rinçage et Sel régénérateur.

Il est conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Ouvrir la porte et appuyer sur la touche ON-OFF.
3. Doser le produit de lavage. (voir produit de lavage).
4. Charger les paniers (voir Charger les paniers).
5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes). Appuyer sur la touche P.
6. Sélectionner les options de lavage*. (voir Programmes spéciaux et Options).
7. Fermer la porte pour faire démarrer le programme.
8. La fin du programme est signalée par des signaux acoustiques et le numéro du programme clignote sur l'afficheur. Ouvrir la porte, appuyer sur la touche ON/OFF pour éteindre l'appareil.
9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Pour réduire sa consommation d'énergie, la machine s'est automatiquement arrêtée dans certaines conditions de non-utilisation prolongée.

A PROGRAMMES AUTO*: un capteur spécial qui équipe certains modèles de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique.

La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

Modifier un programme en cours

En cas d'erreur de sélection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe, appuyer de façon prolongée sur la touche ON/OFF, l'appareil s’éteint. Rallumer l'appareil à l'aide de la touche ON/OFF et sélectionner le nouveau programme ainsi que les options eventuelles, fermer la porte pour faire démarrer.

Introduire de la vaisselle en cours de lavage

Sans éteindre l'appareil, ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisselle. Fermer la porte : le cycle redémarre.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme européenne EN 50242. Selon les différentes conditions d'utilisation, la durée et les données des programmes peuvent être différentes. Le nombre et les types de programmes et des options varient selon le modèle de lave-vaisselle.

Programme	Séchage	Options	Durée du programme H:Min.	Consommation d'eau (litre/cycle)	Consommation d'énergie (KWh/cycle)
1. Eco	Oui	Départ différé - Demi-charge - Tabs	02:10'	10	0,83
2. Intensif	Oui	Départ différé - Demi-charge - Tabs	02:30'	14	1,3
3. Normal	Oui	Départ différé - Demi-charge - Tabs	02:00'	13,5	1,1
4. Fast	Non	Départ différé - Demi-charge - Tabs	01:00'	10,5	0,95
5. Délicat	Oui	Départ différé - Demi-charge - Tabs	01:40'	10	0,95
6. Express	Non	Départ différé - Tabs	00:25'	8,5	0,5
7. Trempage	Non	Départ différé - Demi-charge	00:10'	4,0	0,01

Indications sur le choix des programmes et dosage du produit de lavage

1. Le cycle de lavage ECO est le programme standard auquel se réfèrent les données de l'étiquette-énergie. Ce cycle est prévu pour le lavage de vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. 4 g/ml* + 21 g/ml - 1 Tab (Quantité de produit de lavage pour le prélavage)
2. Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile). 25 g/ml - 1 Tab
3. Vaisselle casseroles normalement sales. 4g / ml - 1 Tab
4. Vaissselle du jour en quantite réduite. (Idéal pour 4 couverts) 25g / ml - 1 Tab
5. Cycle pour vaisselle fragile ne supportant pas les hautes températures. 25 g/ml - 1 Tab
6. Cycle rapide conseillé en cas de vaisselle peu sale. (idéal pour 2 couverts) 21 g/ml - 1 Tab
7. Lavage préalable dans l'attente de compléter le chargement au repas suivant. Pas de produit de lavage. Consommations en stand-by: Consommation en left-on mode: 5,0 W - Consommation en off-mode: 0,5 W.

Remarque :

Pour obtenir des performances optimales avec les programmes "Fast" et "Express", il est conseillé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]

Options de lavage

Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) la LED correspondante clignote 3 fois de suite et des bips retentissent.

Option départ différé

Possibilité de différer le départ du programme de 1 à 12 heures :

1. Appuyer sur la touche DÉPART DIFFÉRÉ : l'écran affiche le symbole correspondant ; toute pression successive fait augmenter le délai (1h, 2h, etc. jusqu'à 12h maximum) de démarrage du programme sélectionné.
2. Sélectionner le programme et fermer la porte : le compte à rebours commence ;
3. À l'expiration du délai d'attente, le voyant s'éteint et le programme démarre.

Pour modifier le délai d'attente et sélectionner un temps inférieur, appuyer sur la touche DEPART DIFFÉRÉ. Pour l'annuler, appuyer plusieurs fois de suite sur la touche jusqu'à ce que le voyant du délai d'attente sélectionné s'éteigne. Le programme démarre à la fermeture de la porte.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Option tablets multifonctions (tabs)

• Cette option permet d'optimiser le résultat de lavage et de séchage.

En cas d'utilisation de tablettes multifonction, appuyer sur la touche TABLETIES MULTIFONCTION, le symbole correspondant s'allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L'option « Tablettes Multifonctions » prolonge la durée du programme.

Option demi-charge

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant correspondant s'allume.

Une autre pression sur la touche DEMI-CHARGE permet de désactiver l'option.

Ne pas oublier de réduire de moitié la quantité de produit de lavage.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous les travaux d'entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Éviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : il vaut mieux les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclure supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtre d'entrée d'eau*

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.

Nettoyer périodiquement le filtre d'entrée de l'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau, stériliser le filtre et le laver soigneusement à l'eau courante.
• Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidues d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé. Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit : 1. Tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales du gobelet filtrant B pour le faire sortir (Fig. 2). 3. Dégager le filtre inox A (fig. 3). 4. Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig. 4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte. Au retour, effectuer un lavage à vide.
• Présent uniquement sur certains modèles.

Anomalies et remèdes

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies :	Causes / Solutions possibles :
Le lave-vaiselle ne démarre pas ou n'obéit pas aux commandes	• Le robinet de l'eau n'est pas ouvert. • Eteindre l'apparéil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et sélectionner à nouveau le programme. • La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaiselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'àu fond. • La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic » .
Le lave-vaiselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé. • Le tuyau de vidange de l'eau est plie (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôler la hauteur du tuyau d'évacuation.
Le lave-vaiselle est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. Ranger la vaisse correctement et s'assurer que les bras de lavage tournent librement. • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). Ne pas prélaver la vaisse à la main.
La vaisse et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant. • Le réglage de la durée de l'eau n'est pas ajustat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rincegage). • Le couvercle du réservoir à sel et à produit de rincegage n'est pas bien fermé. • Il n'y a plus de produit de rincegage ou son dosage est insuffisant.
La vaisse et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincegage est excessif.
La vaisse n'est pas sèche.	• Il y a eu sélection d'un programme sans séchage. • Il n'y a plus de produit de rincegage. (voir Sel régénérant et Produit de rincegage). • Le réglage du produit de rincegage n'est pas approprié. • La vaisse est en matière anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisse n'est pas propre.	• La vaisse n'est pas rangée correctement. • Les bras de lavage ne tournent pas librement car ils sont génés par la vaisse. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). • Le couvercle du réservoir à produit de rincegage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rincegage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'acciviée d'eau il est bloqué et ses voyants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé. • Le tuyau d'acciviée de l'eau est plie (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • Àprès avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisse et faire démarrer un nouveau cycle de lavage. • Si le problème persististe, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

• Présent uniquement sur certains modèles.
