Tipo di prodotto	Lavastoviglie da incasso
Marca	Hotpoint
Modello	LSTF 7B019
Dimensioni (AxLxP)	82 x 44,5 x 55 cm
Capacità	10 coperti standard
Classe energetica	A+
Consumo energetico annuale	237 kWh/anno
Consumo idrico annuale	2800 L/anno
Livello sonoro	49 dB(A)
Programmi di lavaggio	Eco, Intensivo, Normale, Veloce, Delicato, Express, Ammollo
Opzioni	Partenza ritardata, Mezzo carico, Pastiglie multifunzione
Sicurezza	Dispositivo antiallagamento, sicurezza bambini, blocco porta
Materiale della vasca	Acciaio inox
Regolazione durezza dell'acqua	Sì, 5 livelli
Pressione dell'acqua	0,05 – 1 MPa (0,5 – 10 bar)
Alimentazione elettrica	Vedere targa segnaletica (230 V ~ 50 Hz)
Peso (circa)	35 kg
Classe di efficienza di asciugatura	A
Durata del programma Eco	130 min
Tipo di installazione	Da incasso o libera installazione

Domande frequenti - LSTF 7B019 HOTPOINT

Come installare la lavastoviglie?

Posizionare l'apparecchio su un pavimento piano e rigido. Collegare il tubo di ingresso dell'acqua a un rubinetto filettato 3/4 gas (acqua fredda o calda max 60°C). Il tubo di scarico deve essere posizionato tra 40 e 80 cm dal pavimento. Inserire la spina in una presa con messa a terra.

Quale programma scegliere per stoviglie normalmente sporche?

Il programma Eco è il più efficace per consumo di acqua ed energia per stoviglie normalmente sporche. La sua durata è di 130 minuti.

Come regolare la durezza dell'acqua?

Accendere l'apparecchio, tenere premuto il tasto P per 5 secondi fino al segnale acustico. Usare il tasto P per selezionare il livello (1-5) corrispondente alla durezza dell'acqua (vedere tabella nel manuale). Premere ON/OFF per confermare.

Cosa fare se le stoviglie non sono asciutte a fine ciclo?

Verificare di aver selezionato un programma con asciugatura (es. Eco, Intensivo). Assicurarsi che il serbatoio del brillantante sia pieno e che il dosaggio sia corretto (ruotare il regolatore su 3-4). La plastica trattiene naturalmente gocce.

Come pulire i filtri?

Ruotare il filtro cilindrico C in senso antiorario per rimuoverlo. Sollevare il bicchiere filtrante B premendo sulle alette. Rimuovere il filtro in acciaio A. Pulirli con acqua corrente utilizzando una spazzola non metallica. Non rimuovere mai la protezione della pompa.

Cosa fare se la lavastoviglie non si avvia?

Verificare che: il rubinetto dell'acqua sia aperto, la porta sia ben chiusa, la spina sia inserita e la presa funzioni. Spegnere e riaccendere l'apparecchio dopo un minuto.

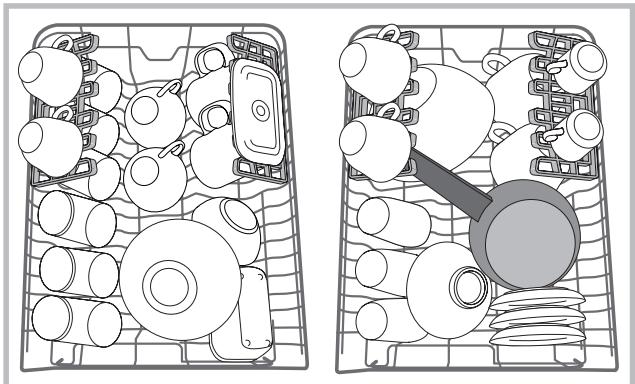

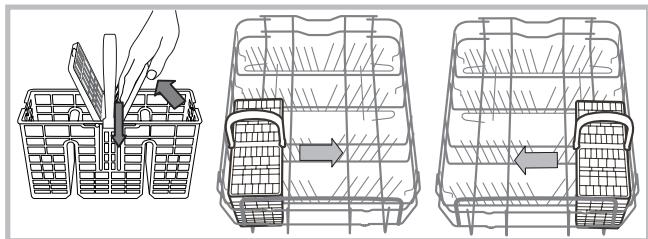

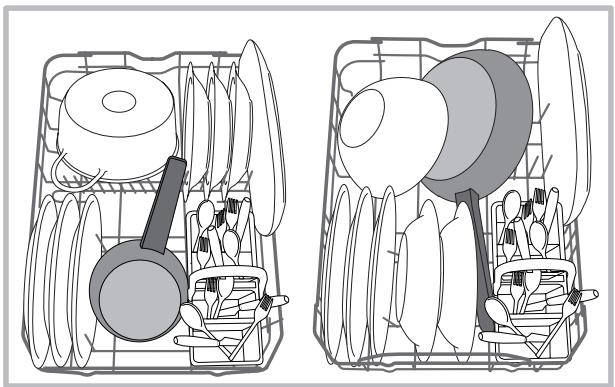

Come caricare i cestelli per un lavaggio ottimale?

Posizionare le stoviglie molto sporche nel cestello inferiore (getti più potenti). Bicchieri e tazze nel cestello superiore. I coltelli con punta verso il basso nel cestello delle posate. Assicurarsi che i bracci di lavaggio ruotino liberamente.

Quanto sale rigenerante utilizzare?

Al primo riempimento, versare circa 1 kg di sale speciale per lavastoviglie nel serbatoio dopo averlo riempito d'acqua fino all'orlo. Successivamente, riempire quando la spia SEL si accende o quando il galleggiante verde non è più visibile.

Le spie SEL e BRILLANTANTE rimangono accese nonostante il riempimento, è normale?

Sì, se non si utilizza sale o brillantante, le spie rimangono accese. Anche con pastiglie multifunzione, è consigliato aggiungere sale per acque dure.

Come risolvere un problema di calcare sulle stoviglie?

Aumentare il livello di durezza dell'acqua (regolazione addolcitore). Verificare che il serbatoio del sale sia pieno e che il coperchio sia ben chiuso. Assicurarsi che il brillantante sia dosato correttamente.

MANUALE UTENTE LSTF 7B019 HOTPOINT

Istruzioni per l'uso LAVASTOVIGLIE - Sommario

Istruzioni per l'uso, 1

Precauzioni e Consigli, 2-3

Assistenza, 9

Scheda prodotto, 11

Installazione, 14-15

Descrizione dell'apparecchio, 16

Sale Rigenerante e Brillantante, 17

Caricare cesti, 18-19

Detersivo e uso della lavastoviglie, 20

Programmi, 21

Programmi Speciali ed Opzioni, 22

Manutenzione e cura, 23

Anomalie e rimedi, 24

English

Intretinere si curatire, 78

Anomalii si remedii, 79

IT Precauzioni e consigli

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

È importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:

-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

Sicurezza generale

• Questo elettrodomestico più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché sotto stretta sorveglianza di una persona responsable oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione dell'apparecchio deve essere effettuata dall'utilizzatore. Non deve essere effettuata da bambinienza sorveglianza.
• L'apparecchio è statoconcepto per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico e secondo le istruzioni riportate in quello libretto.

• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.

• E necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente alla fine di agli ciclo e prima di effettuare operazioni di pulizia e manutenzione.
• Il numero massimo di coperti èindicato nella scheda prodotto.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo è il brillantante fuori alla portata dei bambini.
• Gli imballaggi non sono gliocattoli per bambini.
• I coltelli e gli utensili con bordi affiliati devono essere sistemati con le punte/lame rivolte versuso il basso nel cestino posate o posti in posizione orizzontale sulle ribaltine o nel vassoio/terzo cesto nei modelli in cui è presente.
• L'apparecchio deve essere connesso alla rete idrica collegando il nuovo tubo di carico e il vecchio tubo di carico non deve essere riutilizzato.
• Se la lavastoviglia è a libera installmente, il lato posteriori della stessa deve essere quello contro un muro.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
  La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), precede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE

di "piccolissime dimensioni" (nessun lato sopra i 25 cm) possono essre consegnati Gratisamente ai negotiantianche se non si acquista nulla (solo nei negoti con superficie di vendita superiore a 400mq Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Aoviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (dove disponibile - vedi Programmi).
• Selezionare un programma adatto al tipo di stoviglia e al grado di sporco consultando la Tabella dei programmi:

-per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

• se il carico è rìdotto attivare l'opzione Mezzo carico (dove disponibile vedi Programmi Speciali ed Opzioni).

• Se il proprioio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettare i lavaggi negli orari a tariffa ridotta. L'opzione Partenza Ritardata può aiutare a organizzato i lavaggi in tal senso (dove disponibile vedi Programmi Speciali ed Opzioni).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riaviare il programma per controllare se l'inconveniente è stato oviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

(vedi Descrizione dell'apparecchio).

EN Assistance

Scheda prodotto
Marchio	HOTPOINT ARISTON
Modello	LSTF 7B019
Capacità nominale in numero di coperti standard (1)	10
Classe di efficienza energetica su una Scala da A+++ (bassi consumi) a D (alti consumi)	A+
Consumo energetico annuo in kWh (2)	237
Consumo energetico del ciclo di lavaggio standard in kWh	0.83
Consumo di potenza nel modo spento in W	0.5
Consumo di potenza nel modo lasciato acceso in W	5.0
Consumo di acqua annuo in litri (3)	2800
Classe di efficacia di asciugatura su una Scala da G (efficacia minima) ad A (efficacia massima)	A
Durata del programma per il ciclo di lavaggio standard in minuti	130'
Durata del modo lasciato acceso in minuti	12
Rumore in dB(A) re 1 pW	49
Prodotto da incasso	Si
NOTE
1) L'informazione sull'etichetta e sulla schedafanno riferimento al programma standard di lavaggio, quello programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO.
2) Consumo di energia basato su 280 clici anni standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la fine ciclo. Il consumo effettivo dipende da come viene usato l'elettrodomestico.
3) Basato su 280 clici di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio.

EN Product Data (product fiche)

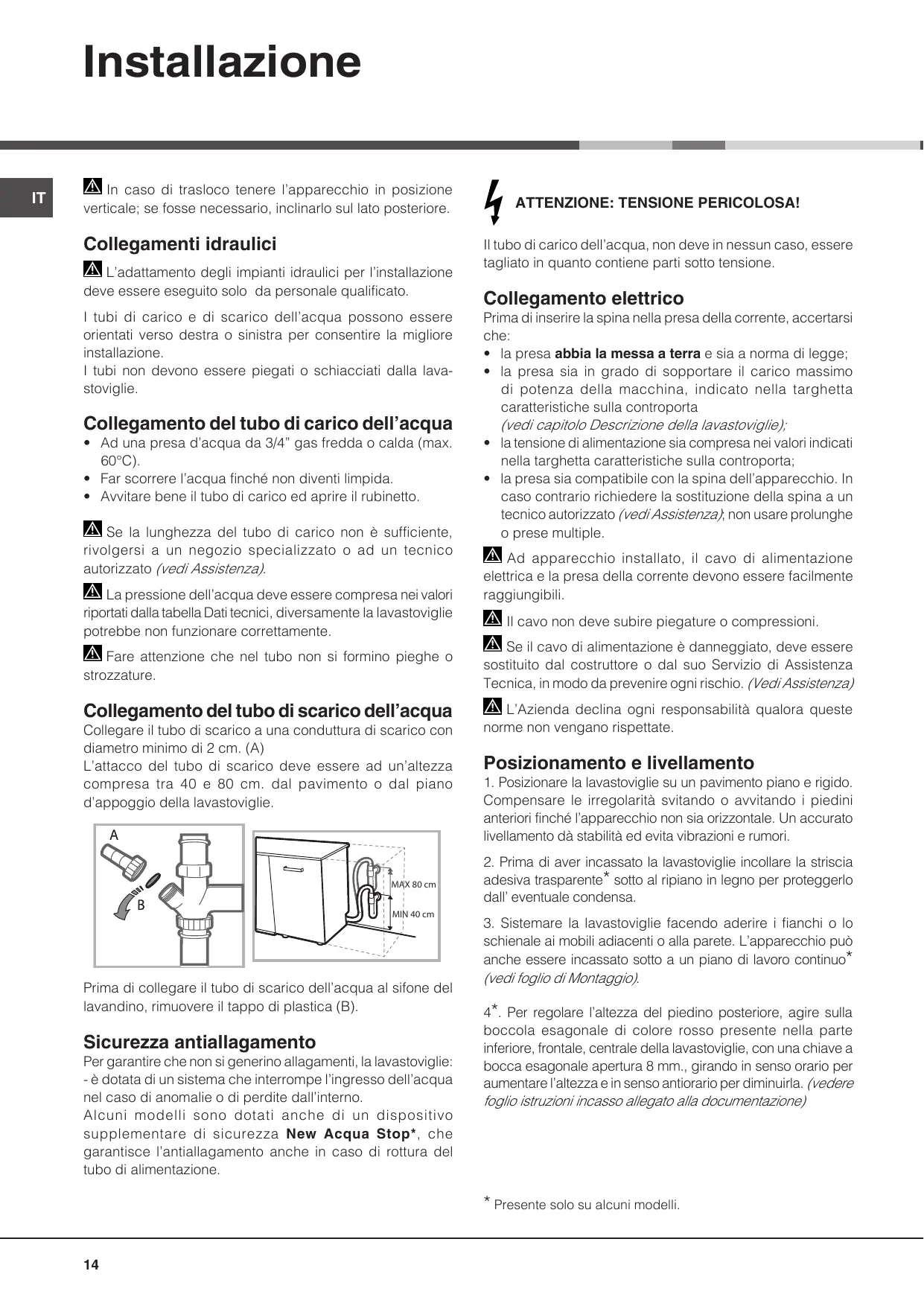

In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Collegamenti idraulici

A L'adattamento degli impianti idraulici per l'installazione deve essere eseguito solo da personale qualificato.

I tubi di carico e di scarico dell'acqua possono essere orientati verso destra o sinistra per consentire la migliorie installmentazione.

I tubi non devono essere piegati o schiacciati alla lavastoviglie.

Collegamento del tubo di carico dell'acqua

• Ad una presa d'acqua da 3/4" gas fredda o calda (max. 60^ ).
• Far scorrere l'acqua finché non diventi limpida.
• Avvitare bene il tubo di carico ed aprire il rubinetto.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negotio specializzato o ad un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati technici, diversamente la lavastoviglia potrebbe non funzionare correttamente.
A Fare attenuation che nel tubo non si formino pieghe o strozzatura.

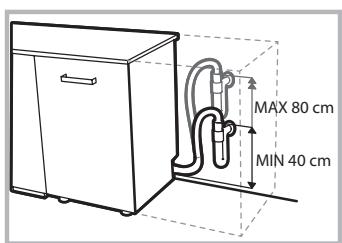

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)

L'attacco del tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d'appoggio della lavastoviglie.

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati ancche di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamento ancche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSION PERICOLOSA!

Il tubo di carico dell'accqua, non delve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglia);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technique autorizzato (vediAssistenza), non usare prolunghere o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere disponente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
L'Azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Posizionamento e livellamento

1. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni e rumori.
2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente* molto al ripiano in legno per proteggerlo dall'eventuale condensa.
3. Sistemare la lavastoviglie facendoaderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio più anche essere incassato molto a un piano di lavoro continu* (vedi foglio di Montaggio).
   4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per aumento l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Avvertenze per il primo lavaggio

Dopo l'installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattimento sul cesto superiore (dove presenti).

Impostazioni addolcitore acqua

Prima di avviare il primo lavaggio, impostare il livello di durezza dell'acqua di rete. (vedi capitolo Brillantante e sale rigenerante)

Il primo caricamento del serbatoio dell'addolcitore delve avvenire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l'acqua fuoriesca.

Far partire un ciclo di lavaggio subito dopo.

Usare solo sale specifico per lavastoviglie.

Dopo il caricamento la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 44,5 Altezza cm. 82 Profondità cm. 55
Capacità	10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etichettatura) -2012/19/EC (Smaltimento RAEE)

La macchina, è dotata di segnali acustici/toni (secondo il modello d'lavastoviglie) che avvisano dell'avvenuto dato: accensione, fine ciclo ecc..

I symboli/spie/led luminosi presenti sul pannello comandi/ display, possono variate di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie).

Il display*, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio, al tempo residuo, alla temperatura ecc... ecc...

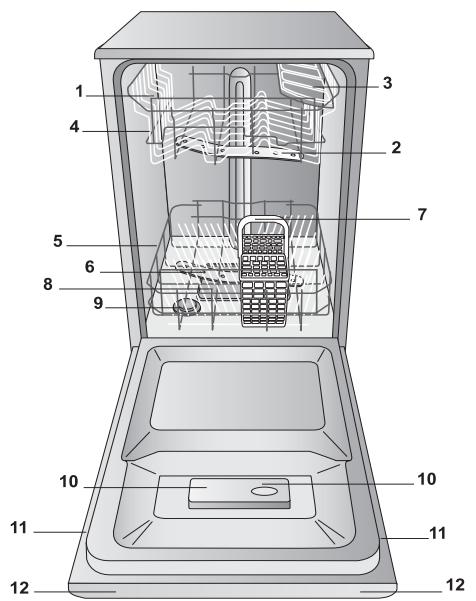

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillante
11. Targhetto caratteristiche
12. Pannello comandi***

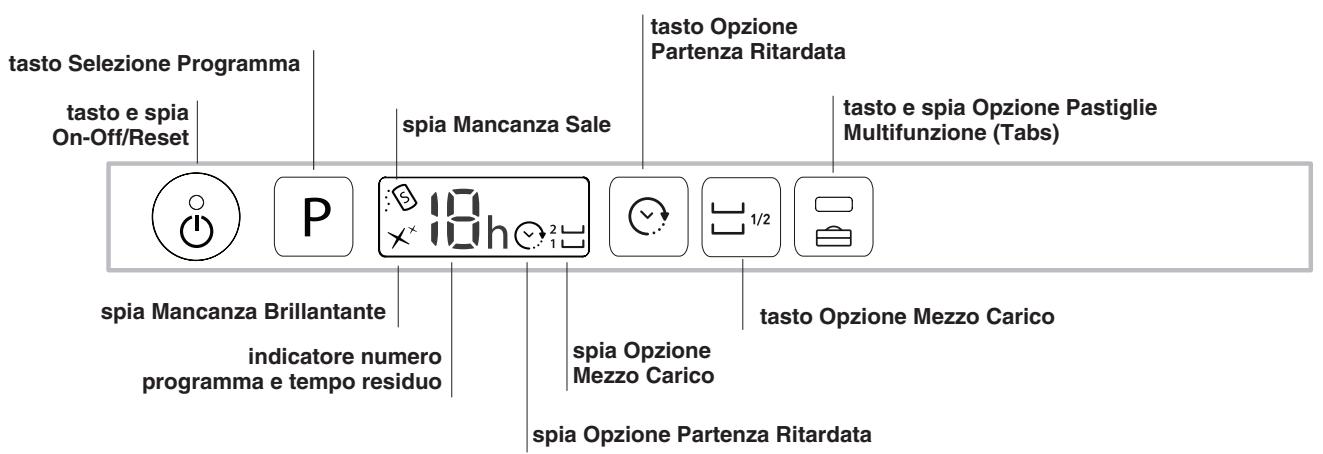

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.

Seguire leindicazioni riportate sulla confezione.

A Se si usa un prodotto multifunzione, si consiglia comunique di aggiungere il sale, specie se l'acqua è dura o molto dura. (Seguire leindicazioni riportate sulla confezione).
Nonaggiungendo né sale né brillantante ènormale che le spiè MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese.

Caricare il sale rigenerante

L'utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie.

• E' importante che il serbatoio del sale non sia mai vuoto.
• E' importante effettuire l'impostazione della durezza dell'acqua. Il serbatoio del sale èizzato nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:
• quando sul pannello si accende la spia MANCANZA SALE*;
• quando il galleggiante verde* presente sul tappo sale, non è piùvisible.
• vedi autonomia in tabella durezza acqua.

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizionale l'imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è

normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo tutto l'acqua corrente prima di avvitarlo.
   E' consigliabile effettuare questa operazione ad agli caricamento del sale.
   Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).
   A. Quando è necessario caricare il sale, si consiglia di effettuare l'operazione prima dell'avvio del lavaggio.

Impostazione durezza dell'acqua

Per ottenere un perfetto funzionamento dell'addolcitore anticalcare, è indispensable e effettuare una regolazione in funzione della durezza dell'acqua dell'appartamento. il dato è reperibile presso l'Ente erogatore acqua potabile. Il valore impostato èEDI ad una durezza media.

• Accendere la lavastoviglie da tasting ON/OFF
• Spagnere da tasto ON/OFF
• Tenere premuto il tasting P 5 secondi, fino a quando si sentirà un beep.
• Accendere da tasto ON/OFF
• Lampeggia il numero del livello di selezione corrente e la spia sale.
• Premere il tastingo P per selezionare il livello di durezza desiderato (vedi tabella durezza).
• Spagnere da tasto ON/OFF
• Impostazione completata!

Tabella Durezze Acqua				Autonomia media contentatore sale con 1 lavaggio al giorno
livello	°dH	°fH	mmol/l	mesi
1	0 - 6	0 - 10	0 - 1	7 mesi
2	6 - 11	11 - 20	1,1 - 2	5 mesi
3	12 - 17	21 - 30	2,1 - 3	3 mesi
4	17 - 34	31 - 60	3,1 - 6	2 mesi
5*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. Con impostazione 5 la durata più prolongarsi.

(^ dH)= durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il brillante

Il brillantante facilità l'ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito:

• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*
• quando l'indicatore ottico presente sullo sportellino del contentitore "E", passa da scuro a trasparente.

1. Aprire il serbatoio ruotando il tappo "G" in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavitare il tappo.

Non versare MAI il brillantante direttamente all'interno della

vasca.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Girare il regolatore "F". Si posso impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato è parl ad un livello medio.

• se sulle stoviglie ci sono striature bluastre, impostare verso i numeroi bassi (1-2).

• se sulle stoviglie ci sono gobce d'acqua o macchie di calcare impostare verso i numero alto (3-4).

• Presente solo su alcuni modelli.

Suggerimenti

Prima di caricare i cesti, eliminare delle stoviglie i residui di cibo e vuotare bicchieri e i contentitori dei liquidi rimasti. Non è necessario un risciacquo Preventivo sotto acqua corrente.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contentitori siano disposti con l'apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all'acqua di raggiungere tutte le superfici e di defluire. Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.

Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiornente le gocce d'acqua e quando il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramicà o acciaio.

Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.

Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può containere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi granì vanno sistematì di preferenza ai latì del cesto.

E' consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in quello settore i getti d'acqua sono più energici e permettono di ottenerile miglioruri prestazioni di lavaggio.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la系統azione dei piatti oppure in posizione orizzontale (abbassati) per poter caricare più agevolmente pentole e insalatiere.

Cestino delle posate

Il cestino delle posate è munito di griglie superiori per una migliorie disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore.

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse.

* Presente solo su alcuni modelli.

Ribaltine a posizione variabile*

Le ribaltine laterali sono posizionabili su tre altezza differenti per ottimizzare la disposizione delle stoviglie nelso spazio del cesto.

I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole.

Per ottimizzare l'asciugatura, posizionare le ribaltine con l'inclinazione maggiore. Per variare l'inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.

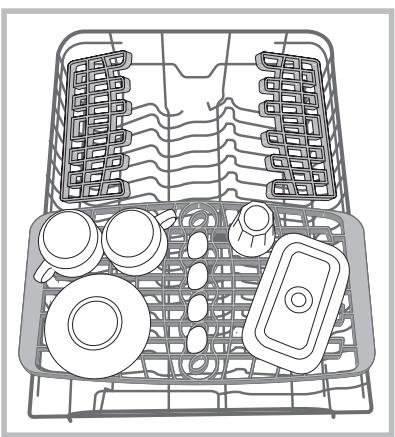

Vassoio*

Alcuni modelli di lavastoviglie sono dotati di un vassoio scorrevole che può essere utilizzato per contenere posate o stoviglie di piccole dimensioni.

Per miglior i prestazioni di lavaggio, evitare di caricare molto al vassoio stoviglia ingombranti. Il vassoio portaposate è rimovibile. (vedi figura)

• Presente solo in alcuni modelli.

**Variabili per numero e posizione.

Regolare l'altezza del cesto superiore

Il cesto superiore è regolabile in altezza: in posizione alla quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione Bassa, in modo da sfruttare gli spazi delle ribaltine creando più spazio verso l'alto.

E'preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Se il cesto è dotato di Lift-Up* (vedi figura), sollevare il cesto afferrandolo ai lati e muovero verso l'alto. Per tornare nella posizione Bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso.

Stoviglie non idonee

• Posate e stoviglie di legno.
• Bicchieri decorati delicati, stovigliae di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.
• Parti in materiale sintetico non resistenti alla temperatura.
• Stoviglie di rame e stagno.
• Stoviglie sporche di genere, cera, grasso lubricante o inchiestro.

Le decorazioni su vetro, i peszzi di alluminio e argento durante il lavaggio possono tendere aambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

Cause:
- Tipo di vetro e procedimento di produzione del vetro.
- Composizione chimica del detersivo.
- Temperatura dell'acqua del programma di risciacquo. Consiglio:
- Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.
- Usare detersivo delicato per stoviglie.
- Estrarre bicchieri e posate alla lavastoviglie al più presto possibile après la fine del programma.

Detersivo e uso della lavastoviglie

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A seconda del grado di sporco, il dosaggio più essere adattato al singolo caso con un detersivo in polvere o liquido.

Solitamente per uno sporco normale, utilizzato circa 25 gr. (detersivo in polvere), o 25ml (detersivo liquido). Se si impiegano le pastiglie neISTA una.

Se le stoviglie sono peu sporche o sono state sciacquate precedentemente quello l'acqua, ridurre sensibilmente la dose del detersivo.

Per un buon risultato di lavaggio osservareanche le istruzioni riportate sulle confezioni del detersivo.

In caso di ulteri o domande consiglio di rivolgersi agli uffici di consulenza dei produttori di detersivi.

Aprière il contentitore del detersivo azionando il pulsante D; dosare il detersivo consultando la tabella dei programmi:

• in polvere o liquido: vaschette A (detersivo per lavaggio) e B (detersivo per prelavaggio)
• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio C; quando ne richiede 2, mettere la seconda sul fondo

della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio C sino allo scatto.

Il contentitore detersivo si après automaticamente in funzione del programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato utilizzato l'opzione TABS, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliorare risultato di lavaggio e di asciugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Unutilizzoecessivo di detersivo poo lasciare residui di schiuma a fine ciclo.

Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo combinato di detersivo, brillantante liquido e sale rigenerante.

Si consiglia di usare detersivi nella fosfati e nella cloro che sono i più indicati per la tutela dell'ambiente.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Aprière la porta e premere il tasting ON-OFF: le spie ON/OFF, opzioni e il display si illuminano.
3. Dosare il detersivo. (vedi a lato).
4. Caricare i cesti (vedi Caricare i cesti).
5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.
6. Selezionare le opzioni di lavaggio*. (vedi Progr. speciali ed Opzioni).
7. Avviare chiudendo la porta.
8. La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Apriré la porta, spegnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina dalla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

A Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolongato, la macchina si spegne automaticamente.
A PROGRAMMI AUTO*: alcuni modelli di lavastoviglie sono dotati di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficente ed economico. La durata dei programmi Auto potrà variare per l'intervento del sensore.
A Se le stoviglia sono peu sporche o sono state sciacquate precedentamente molto l'acqua, ridurre sensibilmente la dose del detersivo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, PURché appena iniziato: après la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolongata premere il tasting ON/OFF, la macchina si spelne. Riaccendere la macchina con il tasting ON/OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta.

Aggiungere andere stoviglie

Senza spegnere la macchina, après la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

I dati dei programmi sono misurati in condizioni di lavoratorioio secondo Norma europea EN 50242

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Programma	Asciugatura	Opzioni	Durata dei programmi ore:min.	Consumo acqua (I/ciclo)	Consumo energia (KWh/ciclo)
1. Eco	Si	Partenza Ritardata – Tabs – Mezzo Carico	02:10'	10	0,83
2. Intensivo	Si	Partenza Ritardata – Tabs – Mezzo Carico	02:30'	14	1,3
3. Normale	Si	Partenza Ritardata – Tabs – Mezzo Carico	02:00'	13,5	1,1
4. Fast	No	Partenza Ritardata – Tabs – Mezzo Carico	01:00'	10,5	0,95
5. Delicati	Si	Partenza Ritardata – Tabs – Mezzo Carico	01:40'	10	0,95
6. Express	No	Partenza Ritardata – Tabs	00:25'	8,5	0,5
7. Ammollo	No	Partenza Ritardata – Mezzo Carico	00:10'	4,0	0,01

Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell'etichetta energetica; quello ciclo è adatto a lavare stoviglia normalmente sporche ed è il programma più efficente in termini di consumo energetico e di acqua per quello tipo di stoviglia. 4 gr/ml* + 21 gr/ml (Quantità di detersivo del prelavaggio)
2. Stoviglie e pentole molto sporche (non usare per pezzi delicati). 25 gr/ml - 1 Tab
3. Stoviglie e pentole normalmente sporche. 4 gr/ml** + 21 gr/ml -1 Tab
4. Sporco quotidiano in quantità limitata. (Ideale per 4 coperti) 25 gr/ml - 1 Tab
5. Ciclo per stoviglie delicate, più sensibili alle alto temperature. 25 gr/ml - 1 Tab
6. Ciclo veloc da utilizzare per stoviglie poco sporche. (ideale per 2 coperti) 21 gr/ml - 1 Tab
7. Lavaggio preliminare in attesa di completeness il carico al pasto successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W.

IT

Note:

le migliorie prestazioni dei programmi "Fast" ed "Express", si ottengono preferibilmente rispetto il numero di coperti specificati.

Per consumare di meno usa la lavastoviglia a piano carico.

Nota per i lavoratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Opzioni di lavaggio

Se un'opzione non è compatible con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocamente 3 volte e si sentono dei segnali acustici.

Opzione Partenza ritardata

É possibile posticipare da 1 a 12 ore l'avvio del programma:

1. Premere il tasting partenza RITARDATA: il display visualità il relativo significolo; a agli successiva pressione viene incrementato il tempo (1h, 2h, ecc. fino ad un max. di 12h) alla partenza del programma selezionato.
2. Selezionare il programma e chiudere la porta: inizia il conto alla rovescia;
3. A tempo scaduto, la spia si spegne e il programma si avvia. Per modificare il ritardo e selezionare un tempo inferiore premere il tasto PARTENZA RITARDATA. Per annullario premere il tasto in successione finché non si spegne la spia del ritardo selezionato. Il programma si avvia alla chiusura della porta.

Non è possibile impostare la Partenza Ritardata a ciclo avviato.

_1/2 Opzione Mezzo carico

Se le stoviglia sono poche, si può effettuire il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina.

Un'ulteriore pressione del tasting MEZZO CARICO deselezionale l'opzione.

Ricordarsi di dimezzare la quantità di detersivo.

Opzione Pastiglie Multifunzione (Tabs)

Con Questa opzioneiene ottimizzato il risultato di lavaggio ed asciugatura.

Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina.

A L'opzione "Pastiglie Multifunzione", comporta l'allungamento del programma.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e molto aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può sucedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta tirandolo verso l'alto.

Pulizia del filtro entrada acqua*

Se i tubi dell'accqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'accqua fino a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto dove entra l'accqua si intasi, danneggiarando la lavastoviglie.

Periodicamente, pulire ilhetto entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'accqua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente sotto un getto di acqua corrente.
- Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per ave buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.
La lavastoviglia non deve essere usataswana filtri o con，默认snganziato.
- Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni/DDs oto riportate:
1. ruotare in senso antiorario il filtrro cilindrico C ed estrarlo (fig. 1).
2. Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);
3. Sfilare il piatto filtering inox A. (fig. 3).
4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasting ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• Verifica che i cesti siano inserti sono in fondo. • La serratura è scattata; spingere energeticamente la porta sono a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma di lavaggio non è ancora terminato. • Il tubo di scarico dell'acqua èiegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie correttamente • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). Non prelavare a mano le stoviglie.
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante. • La regolazione della durezza dell'acqua non è adeguata; augmentare i valori. (vedi Brillantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono molto asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito. (vedi Brillantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materia antiaderente o in plastica; è normale la presenza di gobce d'acqua.
Le stoviglie non sono pulite.	• Le stoviglie non sono sistmate correttamente. • Gli irroratori non sono liberi di ruotare, bloccati da stoviglie. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brillantante e sale).
La lavastoviglie non carica acqua è bloccata con spie lampeggianti	• Manca l'accua nella rete idrica o il rubinetto è chiuso. • Il tubo di carico dell'acqua èiegato (vedi Installazione). Riprogrammare la macchina e riavviare. • I filtrà sono intasati; è necessario pulirli. • Lo scarico è intasato; è necessario pulirlo. • Dopo aver effettato le operazioni di verifica e pulizia, spegnere ed accendere la lavastovigiè e far ripartire un nuovo ciclo di lavaggio. • Se il problema persististe, chiudere il rubinetto dell'acqua, staccare la spina e contattare il centro assistenza.

• Presente solo su alcuni modelli.
