MANUAL DE UTILIZARE LSTF 7B019 HOTPOINT

Produit de lavage et utilisation du lave-vaisselle, 42 Programmes, 43 Programmes spéciaux et Options, 44

Entretien et soin, 45

Anomalies et remèdes, 46

Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que: - fermes; - utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel; - chambres d’hôtes. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.

• Cet appareil électroménager peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou encore sans l'expérience ou la connaissance nécessaire, mais sous l'étroite surveillance d'un adulte responsable ou après que ces personnes aient reçu des instructions relatives à une utilisation en toute sécurité de l'appareil et compris les dangers qui lui sont inhérents.

• Les enfants ne doivent pas jouer avec l'appareil. • Le nettoyage et l'entretien de l'appareil doivent être effectués par l'utilisateur. Ils ne doivent pas être effectués par des enfants sans surveillance. • Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation. • Cet appareil est destiné au lavage de vaisselle à usage domestique et selon les instructions reportées dans cette notice. • Ne pas installer l’appareil à l’extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l’exposer à la

pluie et aux orages.

• Ne pas toucher au lave-vaisselle pieds nus. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Fermer le robinet de l’eau et débrancher la fiche de la prise de courant après chaque utilisation et avant d’effectuer tous travaux de nettoyage et d’entretien. • Le nombre maximal de couverts est indiqué dans la fiche produit. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer. • Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. • Garder les produits de lavage et de rinçage hors de la portée des enfants. • Les emballages ne sont pas des jouets pour enfants. • Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés, pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modèle en est équipé, dans le plateau ou troisième panier. • L’appareil doit être raccordé à l’arrivée d’eau en le reliant avec le nouveau tuyau d’arrivée. L’ancien tuyau d’arrivée ne doit pas être réutilisé. • Si le lave-vaisselle est en libre pose, le côté arrière de ce dernier doit être placé contre le mur.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent

être recyclés. • La directive européenne 2012/19/EU sur les déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective.

Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.

Economies et respect de l’environnement

Faire des économies d’eau et d’électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir l’appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (si disponible - voir Programmes).

• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes : - pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée. - pour une quantité réduite de vaisselle, choisir l’option Demi-charge (si disponible voir Programmes Spéciaux et Options).

• Si le contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L’option Départ différé peut aider

à organiser les lavages dans ce sens (si disponible voir Programmes Spéciaux et Options).

ES Precauciones y consejos

• No apoyarse ni sentarse sobre la puerta abierta: el aparato podría voltearse. • La puerta no se debe dejar abierta, ya que podría causar tropiezos. • Conservar el detergente y el abrillantador fuera del alcance de los niños. • Los embalajes no son juguetes para los niños. • Los cuchillos y utensilios con bordes filosos deben colocarse en el cesto para cubiertos con las puntas/hojas hacia abajo Media carga (si la hay - ver Programas especiales y opciones).

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realizar los lavados en los horarios con tarifa reducida.

Para organizar mejor los lavados, puede ser útil la opción de Arranque diferido (si la hay - ver Programas especiales y opciones). Scoateţi maşina de spălat din ambalajul său şi verificaţi să nu fi suferit daune în timpul transportului. Nu racordaţi maşina dacă este deteriorată şi contactaţi distribuitorul. • Si ce n’est pas le cas, contacter un Service d’Assistance Technique agréé.

Ne jamais faire appel à des techniciens non agréés.

Communiquer: • le type d’anomalie; • le modèle de l’appareil (Mod.); • le numéro de série (S/N). Ces informations figurent sur la plaque signalétique apposée sur l’appareil (voir Description de l’appareil).

ES Asistencia Técnica

Antes de llamar al Servicio de Asistencia Técnica: • Verifique si la anomalía puede ser resuelta por Ud. mismo 1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO. Consommation d''énergie du cycle de lavage standard en kWh Consommation d''energie en mode "off" en W Consommation d''energie en mode "on" en W Consommation d''eau par an en litres (3) Classe d’efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum) Durée du programme pour un cycle de lavage standard en minutes Durée du mode "on" en minutes Émissions acoustiques dans l’air, exprimées en dB(A) re 1 pW Encastrable

NOTES HOTPOINT ARISTON LSTF 7B019

3) Sur la base de 280 cycles de lavage standard. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil.

Consumo de potencia en el modo apagado en W Consumo de potencia en el modo espera en W Consumo de agua anual en litros (3) Clase de eficacia de secado sobre una escala de G (eficacia mínima) a A (eficacia máxima) Duración del programa por ciclo de lavado estándar en minutos Duración del modo espera en minutos Nivel de ruido en dB(A) re 1 pW Modelo de encastre

1) La información contenida en la etiqueta y la ficha se refiere al ciclo estándar de lavado, este programa está diseñado para lavar normalmente vajillas manchadas y es el programa más eficiente en términos de consumo combinado de agua y energía. El ciclo estándar de lavado se corresponde con el ciclo Eco.

2) Basado en 280 ciclos de lavado estándar con agua fría y consumo de modos de bajo consumo energético. El consumo actual dependerá de cómo se utilice el aparato. 3) Basado en 280 ciclos de lavado estándar. El consumo actual de agua depende de cómo se utilice el aparato.

Clasa de eficienţă la centrifugare pe o scară de la G (eficienţă minimă) la A (eficienţă maximă) Durata programului de spălare rufe standard exprimată în minute. Durata modului left-on (rămas în funcţiune) exprimată în minute Nivelul de zgomot exprimat în dB(A) re 1 pW Model încorporat • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur ; • la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser

à un magasin spécialisé ou à un technicien agréé (voir Assistance).

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contreporte ;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n’utiliser ni rallonges ni prises multiples.

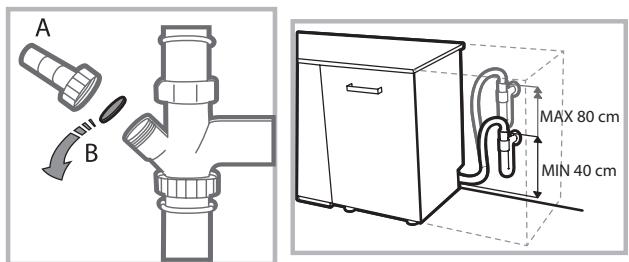

Les tuyaux d’amenée et d’évacuation de l’eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation.

Attention à ce que les tuyaux d’arrivée et d’évacuation ne soient pas pliés ou écrasés par le lave-vaisselle.

• A une prise d'eau filetée 3/4” gaz froide ou chaude (max.

60°C). • Faire couler l'eau jusqu'à ce qu'elle soit limpide. 80 cm au-dessus du sol ou du plan d’appui du lave-vaisselle.

MIN 40 cm Le câble ne doit être ni plié ni trop écrasé.

Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide.

Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de bruits et de vibrations. 2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent* sous le plan en bois pour le protéger contre le risque de formation de condensation. 3. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu* (voir feuille de montage). 4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lavevaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d’instructions jointe à

* Présent uniquement sur certains modèles.

Conseils pour le premier lavage

Après l'installation, retirer les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de dureté de l'eau du réseau. (voir chapitre Produit de rinçage et sel régénérant)) Lors de son premier chargement, il faut d'abord remplir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde.. Faire démarrer un cycle de lavage tout de suite après. N’utiliser que du sel spécial lave-vaisselle.

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande

a été activée: allumage, fin de cycle etc..

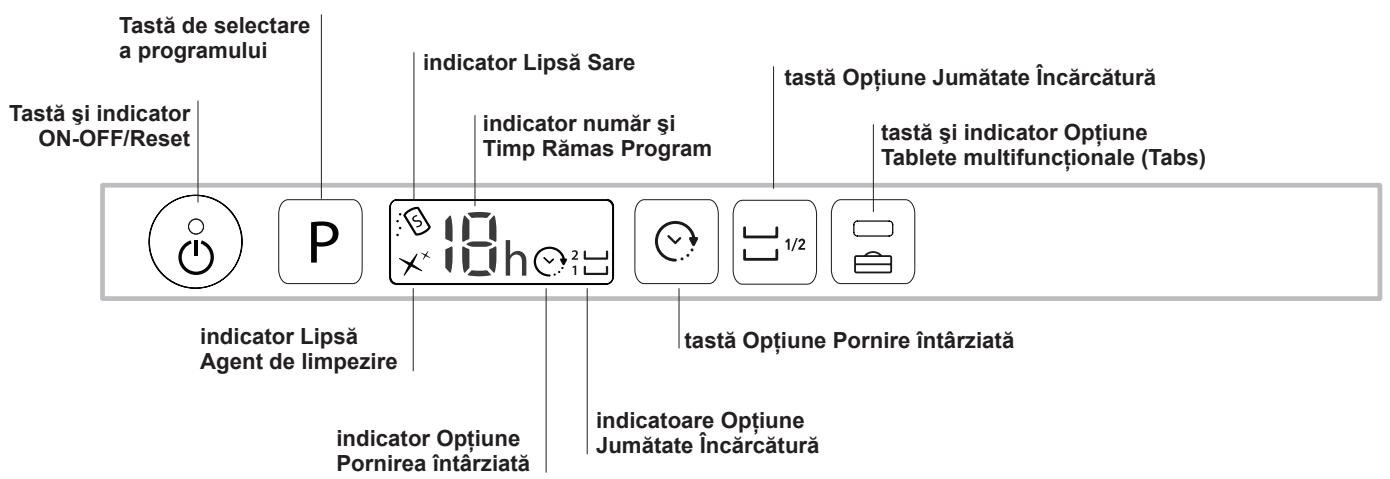

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modèle de lave-vaisselle).

Affichage* d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel, la température etc.... etc...

Après remplissage du réservoir, le voyant SEL* s'éteint.

L'absence de remplissage du réservoir à sel peut endommager l’adoucisseur d’eau et l’élément chauffant.

Caractéristiques techniques

Dimensions Bacs produit de lavage et réservoir à produit de rinçage Plaque signalétique Tableau de bord***

Programme touche et voyant ON/OFF/Reset N’utiliser que des produits de lavage spéciaux lave-vaisselle. N’utilisez pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l’emballage. En cas d’utilisation d’un produit multifonction, nous conseillons malgré tout d’ajouter du sel, surtout en cas d’eau dure ou très dure. (Se conformer aux instructions reportées sur l’emballage). Faute d’ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* restent allumés.

Charger le sel régénérant

L'utilisation de sel évite la formation de CALCAIRE sur la vaisselle et sur les composants fonctionnels du lave-vaisselle.

• Il est important que le réservoir à sel ne soit jamais vide. • Il est important de procéder au réglage de la dureté de l'eau. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli: • quand le voyant SEL* du bandeau s’allume; • quand le flotteur vert* qui se trouve sur le couvercle du sel n'est plus visible. • voir autonomie dans le tableau de dureté de l'eau. 1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d’une montre. 2. Lors de la première mise en service : remplir le réservoir d’eau à ras bord. 3. Utiliser l’entonnoir (voir figure) pour remplir le réservoir de sel jusqu’au bord (1 kg environ); il est tout à fait normal que de l'eau déborde. 4. Enlever l’entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l’eau courante. Nous conseillons d’effectuer cette opération à chaque chargement de sel. Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur). En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage dureté de l’eau

Pour obtenir un fonctionnement parfait de l’adoucisseur anticalcaire, il faut absolument procéder à un réglage selon la dureté de l’eau de l’appartement. Se renseigner auprès de l’organisme distributeur de l’eau. La valeur sélectionnée correspond à une dureté moyenne.

Autonomie moyenne réservoir à sel avec 1 lavage par jour niveau

°dH °fH mmol/l mois FR Tableau de dureté de l’eau

• quand le voyant PRODUIT DE RINÇAGE*s'allume sur le bandeau/écran.

• quand l'indicateur optique situé sur le couvercle du réservoir « E », passe de foncé à transparent. 1. Ouvrir le réservoir en tournant le couvercle « G » dans le sens inverse des aiguilles d’une montre. 2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec. 3. Revisser le couvercle. Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n’est pas satisfaisant, le dosage du produit de rinçage peut être réglé. Tourner le dispositif de réglage « F ». Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• si la vaisselle présente des traces bleuâtres, régler sur des chiffres plus bas (1-2). • s’il y a des gouttes d’eau ou des taches de calcaire sur la vaisselle, régler sur des chiffres plus élevés (3-4).

• Appuyer sur la touche ON/OFF pour mettre le lave-vaisselle sous tension

• Appuyer sur la touche ON/OFF pour éteindre • Garder la touche P enfoncée pendant 5 secondes, jusqu’au bip. • Appuyer sur la touche ON/OFF pour allumer • Le numéro du niveau de sélection courant et le voyant sel clignotent. • Appuyer sur la touche P pour sélectionner le niveau de dureté (voir tableau dureté). • Appuyer sur la touche ON/OFF pour éteindre • Réglage effectué !

* Présent uniquement sur certains modèles.

39 Pas besoin de rincer préalablement à l'eau courante. Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement. Veiller à ce que les couvercles, manches, poêles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts. La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier. Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence. dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer. Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

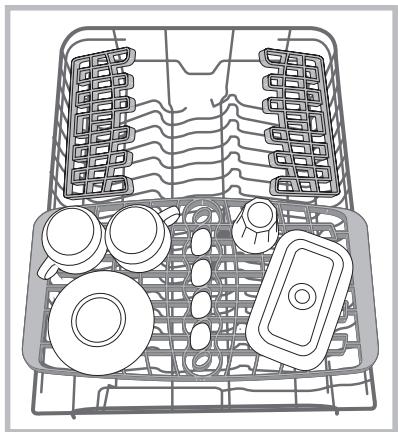

Certains modèles de lavevaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

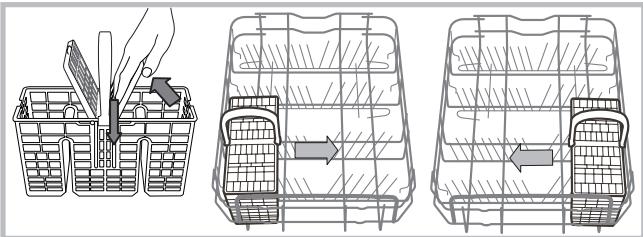

Panier à couverts Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

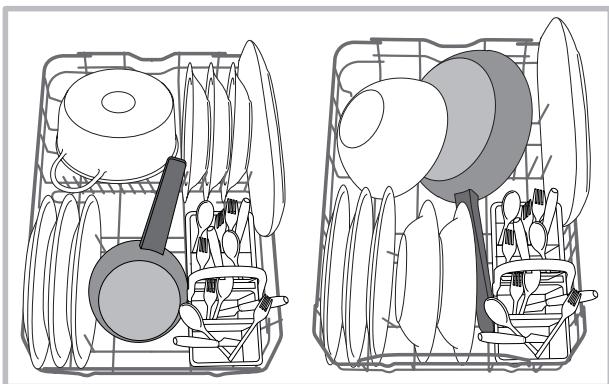

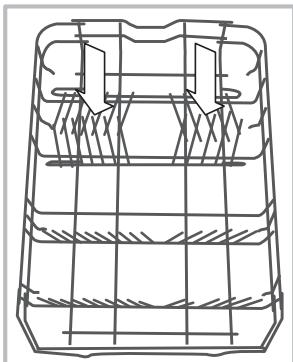

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

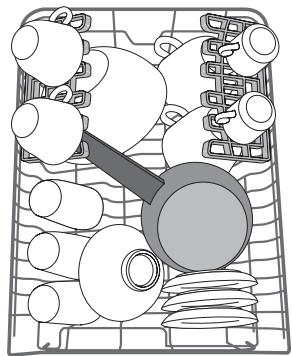

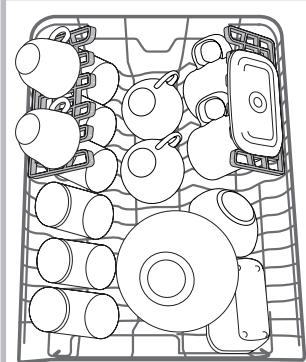

Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant leurs pieds dans les fentes prévues à cet effet.

Pour optimiser le séchage, choisir la plus forte inclinaison des clayettes rabattables. Pour modifier l’inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme voulu.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne JAMAIS soulever ou abaisser le panier d’un seul côté.

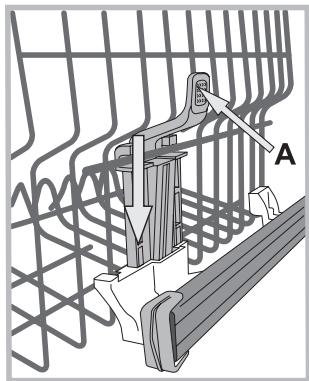

Le panier supérieur est réglable en hauteur : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position basse, il permet d’exploiter au mieux l’espace des clayettes rabattables en créant plus de place de rangement vers le haut.

Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtés du panier et l'aider à descendre vers le bas.

Vaisselle non appropriée

• Couverts et vaisselle en bois. • Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants. • Parties en matière synthétique ne résistant pas à la température. • Vaisselle en cuivre ou en étain. • Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaisselle

Causes : • Type de verre et procédé de fabrication du verre. • Composition chimique du produit de lavage. • Température de l'eau du programme de rinçage.

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. • Utiliser un produit de lavage délicat pour vaisselle. • Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

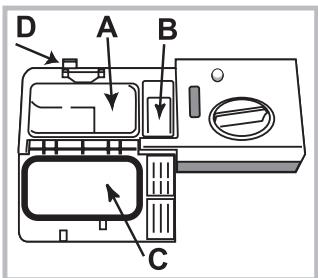

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. Le dosage peut être adapté selon le degré de salissure. En cas de vaisselle normalement sale, utiliser environ 25 g (produit de lavage en poudre) ou 25ml (produit liquide). En cas d’utilisation de tablettes, une seule suffit. En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité de produit de lavage. Pour un bon résultat de lavage, suivre également les instructions reportées sur l’emballage. Pour toute autre demande de renseignements, s’adresser aux fabricants de produits de lavage. Ouvrir le distributeur à produit de lavage en actionnant le bouton D; pour doser le produit de lavage, consulter le tableau des programmes : • en poudre ou liquide : bacs A (produit de lavage) et B (produit de prélavage) •tablettes: quand le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle C. S’il en prévoit 2, mettre la deuxième dans le fond de la cuve. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle C jusqu’au déclic. Le distributeur à produits de lavage s’ouvre automatiquement selon le programme, au moment voulu. En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETTES qui adapte le programme de lavage de manière à toujours obtenir les meilleurs résultats de lavage et de séchage possibles. N’utiliser que du produit de lavage spécial lave-vaisselle. NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rinçage et sel régénérant. Il est conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

* Présent uniquement sur certains modèles.

Mettre en marche le lave-vaisselle

3. Doser le produit de lavage. (voir produit de lavage).

4. Charger les paniers (voir Charger les paniers). 5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P. 6. Sélectionner les options de lavage*. (voir Progr. spéciaux et Options). 7. Fermer la porte pour faire démarrer le programme. 8. La fin du programme est signalée par des signaux acoustiques et le numéro du programme clignote sur l’afficheur. Ouvrir la porte, appuyer sur la touche ON/OFF pour éteindre l’appareil. 9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. Pour réduire sa consommation d’énergie, la machine s’éteint automatiquement dans certaines conditions de nonutilisation prolongée. PROGRAMMES AUTO*: un capteur spécial qui équipe certains modèles de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l’intervention du capteur.

Modifier un programme en cours

En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe, appuyer de façon prolongée sur la touche ON/OFF, l’appareil s’éteint. Rallumer l’appareil à l’aide de la touche ON/ OFF et sélectionner le nouveau programme ainsi que les options éventuelles, fermer la porte pour faire démarrer.

Introduire de la vaisselle en cours de lavage

Sans éteindre l’appareil, ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Fermer la porte: le cycle redémarre.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

Selon les différentes conditions d’utilisation, la durée et les données des programmes peuvent être différentes.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

2. Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile). 25 g/ml – 1 Tab 3. Vaisselle et casseroles normalement sales. 4 g/ml**+ 21 g/ml – 1 Tab 4. Vaisselle du jour en quantité réduite. (Idéal pour 4 couverts) 25 g/ml – 1 Tab 5. Cycle pour vaisselle fragile ne supportant pas les hautes températures. 25 g/ml – 1 Tab 6. Cycle rapide conseillé en cas de vaisselle peu sale. (idéal pour 2 couverts) 21 g/ml – 1 Tab 7. Lavage préalable dans l’attente de compléter le chargement au repas suivant. Pas de produit de lavage Consommations en stand-by: Consommation en left-on mode: 5,0 W - Consommation en off-mode: 0,5 W.

"Fast" et "Express" il est conseillé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge. Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à: contact@whirlpool.com

Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote 3 fois de suite et des bips retentissent.

Option Départ différé

Possibilité de différer le départ du programme de 1 à 12 heures : 1. Appuyer sur la touche DÉPART DIFFÉRÉ : l’écran affiche le symbole correspondant ; toute pression successive fait augmenter le délai (1h, 2h, etc. jusqu’à 12h maximum) de démarrage du programme sélectionné. 2. Sélectionner le programme et fermer la porte : le compte à rebours commence ; 3. A l’expiration du délai d’attente, le voyant s’éteint et le programme démarre. Pour modifier le délai d’attente et sélectionner un temps inférieur appuyer sur la touche DEPART DIFFÉRÉ. Pour l’annuler, appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant du délai d’attente sélectionné s’éteigne. Le programme démarre dès fermeture de la porte.

Option Tablettes Multifonctions (Tabs)

Cette option permet d’optimiser le résultat de lavage et de séchage. En cas d’utilisation de tablettes multifonction, appuyer sur la touche TABLETTES MULTIFONCTION, le symbole correspondant s'allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L’option « Tablettes Multifonctions » prolonge la durée du programme.

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d’eau, d’électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant correspondant s’allume. Une autre pression sur la touche DEMI-CHARGE permet de désactiver l’option. Ne pas oublier de réduire de moitié la quantité de produit de lavage.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

* Présent uniquement sur certains modèles.

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites. • Débrancher la fiche de la prise de courant lors du nettoyage de l’appareil et pendant tous travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N’utiliser ni solvants ni détergents abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d’humidité.

• Nettoyer régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé. • Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit : 1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d’une montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2) ; 3. Dégager le filtre inox A. (fig. 3). 4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(pièce noire) (fig.4).

Nettoyer les bras de lavage

Les deux bras de lavage sont tous deux démontables. Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d’une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d’orifices soit bien orientée vers le haut. Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

1 Nettoyer, périodiquement le filtre d’entrée de l’eau situé à la sortie du robinet. - Fermer le robinet de l’eau. - Dévisser l’extrémité du tuyau d’arrivée de l'eau, retirer le filtre et le laver soigneusement à l’eau courante. - Remettre le filtre en place et visser le tuyau.

• Débrancher les raccordements électriques et fermer le robinet de l’eau.

• Laisser la porte entrouverte. • Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’une minute environ et sélectionner à nouveau le programme. • La fiche n’est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaisselle n’est pas bien fermée.

La porte ne ferme pas

• S'assurer que les paniers sont bien poussés jusqu'au fond.

• La serrure est déclenchée ; pousser énergiquement sur la porte jusqu’au « clic ».

Le lave-vaisselle ne vidange pas.

• Le programme de lavage n'est pas encore terminé.

• Le tuyau de vidange de l’eau est plié (voir Installation). • L’évacuation de l’évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôler la hauteur du tuyau d'évacuation.

Le lave-vaisselle est bruyant.

• La vaisselle s’entrechoque ou butte contre les bras de lavage. Ranger la vaisselle correctement et s'assurer que les bras de lavage tournent librement.

• Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle). Ne pas prélaver la vaisselle à la main.

La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

• Absence de sel régénérant.

• Le réglage de la dureté de l'eau n'est pas adéquat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rinçage). • Le couvercle du réservoir à sel et à produit de rinçage n'est pas bien fermé. • Il n’y a plus de produit de rinçage ou son dosage est insuffisant.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

• Le dosage du produit de rinçage est excessif.

La vaisselle n’est pas sèche.

• ll y a eu sélection d’un programme sans séchage.

• Il n'y a plus de produit de rinçage. (voir Sel régénérant et Produit de rinçage). • Le réglage du produit de rinçage n’est pas approprié. • La vaisselle est en matériau anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.

La vaisselle n’est pas propre.

• La vaisselle n’est pas rangée correctement.

• Les bras de lavage ne tournent pas librement car ils sont gênés par la vaisselle. • Le programme de lavage n’est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle). • Le couvercle du réservoir à produit de rinçage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rinçage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).

Il n’y a pas d’arrivée d’eau

• Il y a une coupure d'eau du réseau ou le robinet est fermé.

• Le tuyau d’arrivée de l’eau est plié (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • Après avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisselle et faire démarrer un nouveau cycle de lavage. • Si le problème persiste, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

il est bloqué et ses voyants clignotent

* Présent uniquement sur certains modèles.

• La toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta

(ver Descripción del lavavajillas);

• La tensión de alimentación esté dentro de los valores indicados en la placa de características ubicada en la contrapuerta; • La toma sea compatible con la clavija del aparato. Si no es así, solicitar la sustitución a un técnico autorizado (ver Asistencia); no utilizar prolongaciones ni tomas múltiples. Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos. (Ver Asistencia) La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

La falta de llenado del contenedor de sal puede dañar el ablandador de agua y el elemento que produce calor.

Placa de características

Tecla Inicio Diferido

• ver la autonomía en la tabla de dureza del agua. 1. Extraer el cesto inferior y desenroscar el tapón del depósito en sentido antihorario. 2. Sólo para el primer uso: llenar el depósito de agua hasta el borde. 3. Colocar el embudo (ver la figura) y llenar el depósito de sal hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua. 4. Sacar el embudo, eliminar los residuos de sal de la boca y enjuagar el tapón bajo el agua corriente antes de enroscarlo. Es aconsejable realizar esta operación cada vez que se carga la sal. Cerrar bien el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el ablandador). Cuando sea necesario cargar sal, se recomienda hacerlo antes de lanzar el lavado.

Selección de la dureza del agua

Para asegurar el funcionamiento correcto del ablandador antical, es indispensable seleccionar la dureza del agua. Este dato se puede averiguar con la empresa de suministro de agua potable. El valor preseleccionado corresponde a una dureza media.

Autonomía media recipiente de sal con 1

Tabla de Dureza del Agua ciclo de lavado por día nivel • si en la vajilla quedan estrías azulinas, seleccionar un valor bajo (1-2). • si en la vajilla quedan gotas de agua o manchas de cal, seleccionar un valor alto (3-4).

• Encender el lavavajillas con la tecla ON/OFF

• Apagar con la tecla ON/OFF • Mantener pulsada la tecla P 5 segundos, hasta oír una señal acústica. • Encender con la tecla ON/OFF • Parpadea el número del nivel de selección actual y el testigo de la sal. • Pulsar la tecla P para seleccionar el nivel de dureza deseado (ver la tabla de Dureza del agua). • Apagar con la tecla ON/OFF • Selección efectuada.

* Presente sólo en algunos modelos.

La vajilla de plástico y las sartenes antiadherentes tienden a retener las gotas de agua, por lo que quedarán menos secas que las vajillas de cerámica o acero. Es conveniente colocar los objetos livianos (por ejemplo, los recipientes de plástico) en el cesto superior, de modo que no puedan moverse. Una vez terminada la carga, comprobar que los rociadores giren libremente.

Cesto de los cubiertos

El cesto de los cubiertos tiene rejillas superiores para facilitar la disposición. El cesto se debe colocar sólo en la parte delantera del cesto inferior.

Si se emplean pastillas, es suficiente una.

Si la vajilla está poco sucia o ha sido aclarada anteriormente bajo el agua, reducir la dosis de detergente. Para asegurarse un buen lavado, seguir las instrucciones del envase del detergente. En caso de dudas, consultar con el fabricante del detergente. Abrir el depósito del detergente accionando la tecla D; dosificar el detergente consultando la tabla de programas: • en polvo o líquido: cubetas A (detergente para lavado) y B (detergente para prelavado) • pastillas: si el programa requiere 1, ponerla en la cubeta A y cerrar la tapa C; si requiere 2, poner la segunda en el fondo de la cuba. Eliminar los residuos de detergente de los bordes de la cubeta y cerrar la tapa C hasta el enganche. El depósito de detergente se abre automáticamente en el momento oportuno según el programa. Si se utilizan detergentes combinados, se recomienda la opción TABS, que adecua el programa para lograr el mejor resultado de lavado y secado posible.

Utilizar sólo detergente para lavavajillas.

NO UTILIZAR detergentes para lavado a mano. Modificar un programa en curso Si se ha seleccionado un programa equivocado, es posible cambiar, siempre que esté recién empezado: abrir la puerta con cuidado para no quemarse con el vapor, pulsar en forma prolongada la tecla ON/OFF y la máquina se apaga. Volver a encender la máquina con la tecla ON/OFF y seleccionar el nuevo programa y las nuevas opciones; ponerla en funcionamiento cerrando la puerta.

Sin apagar la máquina, abrir la puerta con cuidado para no quemarse con el vapor e introducir la vajilla. Cerrar la puerta: el ciclo se reanuda. La puerta no se cierra.

• Comprobar que los cestos estén introducidos hasta el fondo.

• Se disparó la cerradura; empujar enérgicamente la puerta hasta oír el encastre.
