MANUAL DE UTILIZADOR LSTF 7B019 HOTPOINT

Português Instruções de uso MÁQUINA DE LAVAR LOUÇA - Índice Instruções de uso, 1 Precauções e conselhos, 7-8 Assistência, 10 Ficha do produto, 13 Instalação, 48-59 Descrição do aparelho, 60 Sal, regenerador e abrilhantador, 61 Carregar os cestos, 62-63 Detergente e uso da máquina de lavar louça, 64 Programas, 65 Programas especiais e opções, 66 Manutenção e cuidados, 67 Anomalias e soluções, 68

Precauções e conselhos O aparelho foi projetado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho. Ler atentamente as instruções: nelas estão presentes informações importantes sobre a instalação, o uso e a segurança. Este aparelho foi projetado para o uso doméstico ou para aplicações simples, como por exemplo: - casas de férias; - uso por parte de clientes em hotéis, motéis e outros ambientes de tipo residencial; - bed and breakfast. Desembale o aparelho e controle que não tenha sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor. Segurança geral

• Este eletrodoméstico pode ser utilizado por crianças com mais de 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência e conhecimentos necessários, desde que sob rigorosa vigilância de uma pessoa responsável ou após terem recebido instruções relativas ao uso seguro do aparelho e à compreensão dos perigos associados ao uso.
• As crianças não devem brincar com o aparelho.
• A limpeza e manutenção do aparelho devem ser efetuadas pelo utilizador. Não deve ser efetuada por crianças sem vigilância.
• O aparelho foi concebido para um uso de tipo não profissional dentro do ambiente doméstico.
• O aparelho deve ser utilizado para a lavagem de louças de utilização doméstica, conforme as instruções escritas neste manual.

• Esta máquina de lavar louça não pode ser instalada ao ar livre, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais.
• Não toque na máquina com os pés descalços.
• Não retire a ficha da tomada de corrente puxando o cabo, mas segure a ficha.
• É necessário fechar a torneira da água e tirar a ficha da tomada da corrente elétrica no final de cada ciclo, antes de efetuar operações de limpeza e manutenção.
• O número máximo de louças é indicado na ficha do produto.
• Em caso de avarias, jamais aceda aos mecanismos internos para tentar reparar sozinho.
• Não se apoie nem se sente sobre a porta aberta: o aparelho pode voltar-se.
• A porta não pode ficar aberta para evitar o perigo de tropeçar.
• Mantenha o detergente e o abrilhantador fora do alcance das crianças.
• As embalagens não são brinquedos para crianças.
• As facas e utensílios com rebordos afiados devem ser colocados com as pontas/lâminas viradas para baixo no cesto dos talheres ou em posição horizontal nas peças basculantes no tabuleiro/terceiro cesto, nos modelos em que esteja presente.
• O aparelho deve ser ligado à rede hídrica através do novo tubo de carga e o tubo de carga antigo não deve ser reutilizado.
• Se a máquina de lavar louça for de instalação livre, o lado traseiro da mesma deve ser colocado contra uma parede. Eliminação

• Eliminação do material de embalagem: respeite a normas locais, assim as embalagens poderão ser reaproveitadas.
• A diretiva Europeia 2012/19/EU relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos em fim de vida devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais

que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do cesto do lixo cancelado está indicado em todos os produtos para lembrar o dever de coleta seletiva. Para mais informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contactar o serviço de coleta público ou os revendedores. Economizar e respeitar o ambiente Economizar água e energia

• Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Amolecimento (se disponível - ver Programas).

• Selecione um programa adequado ao tipo de louças e ao grau de sujidade consultando a tabela dos programas: - para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água. - se a carga for reduzida, utilize a opção Meia carga (se disponível - ver Programas especiais e opções).

• Se o seu contrato de fornecimento de energia elétrica previr faixas horárias de economia energética, efetue as lavagens nos horários com tarifa reduzida. A opção Início Posterior pode ajudar a organizar as lavagens nesse sentido (se disponível - ver Programas especiais e opções).

Assistência Antes de contactar a Assistência:

• Verifique se pode resolver sozinho a anomalia (veja Anomalias e Soluções).
• Reinicie o programa para controlar se o inconveniente foi resolvido.
• Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado. Nunca recorra a técnicos não autorizados. Comunique:
• o modelo da máquina (Mod.);
• o número de série (S/N). Estas informações encontram-se na placa de identificação situada no aparelho (veja Descrição do Aparelho).

Ficha de produto Ficha de produto Emissão de ruído aéreo expressa em dB(A) re 1 pW7) HOTPOINT ARISTON LSTF 7B019

Produto de encastre Sim Marca Modelo Capacidade nominal, em serviços de louça-padrão (1) Classe de eficiência energética numa escala de A+++ (baixos consumos) a D (altos consumos) Consumo de energia anual em kWh (2) Consumo de energia do ciclo de lavagem normal em kWh Consumo, em termos de potência, em estado de desactivação em (W) Consumo, em termos de potência, em estado inactivo em (W) Consumo de água anual em litros (3) Classe de eficácia de secagem numa escala da G (eficácia miníma) a A (eficácia máxima) Duração do programa para o ciclo de lavagem normal, em minutos 5) Duração do estado inactivo expressa em minutos 6) Observações 1) A informação constante na etiqueta e na tabela de características fazem referência ao programa normal de lavagem, este programa é adequado a lavar louça com um grau de sugidade normal e é o programa mais efeciente em termos de consumo combianado de energia e água. 2) Baseado em 280 ciclos de lavagem normal com enchimento a água fria e no consumo dos modos de baixo consumo de energia. O consumo real de energia dependerá das condições de utilização do aparelho.

3) Baseado em 280 ciclos de lavagem normal. O valor real do consumo de água dependerá do modo de utilização do aparelho.

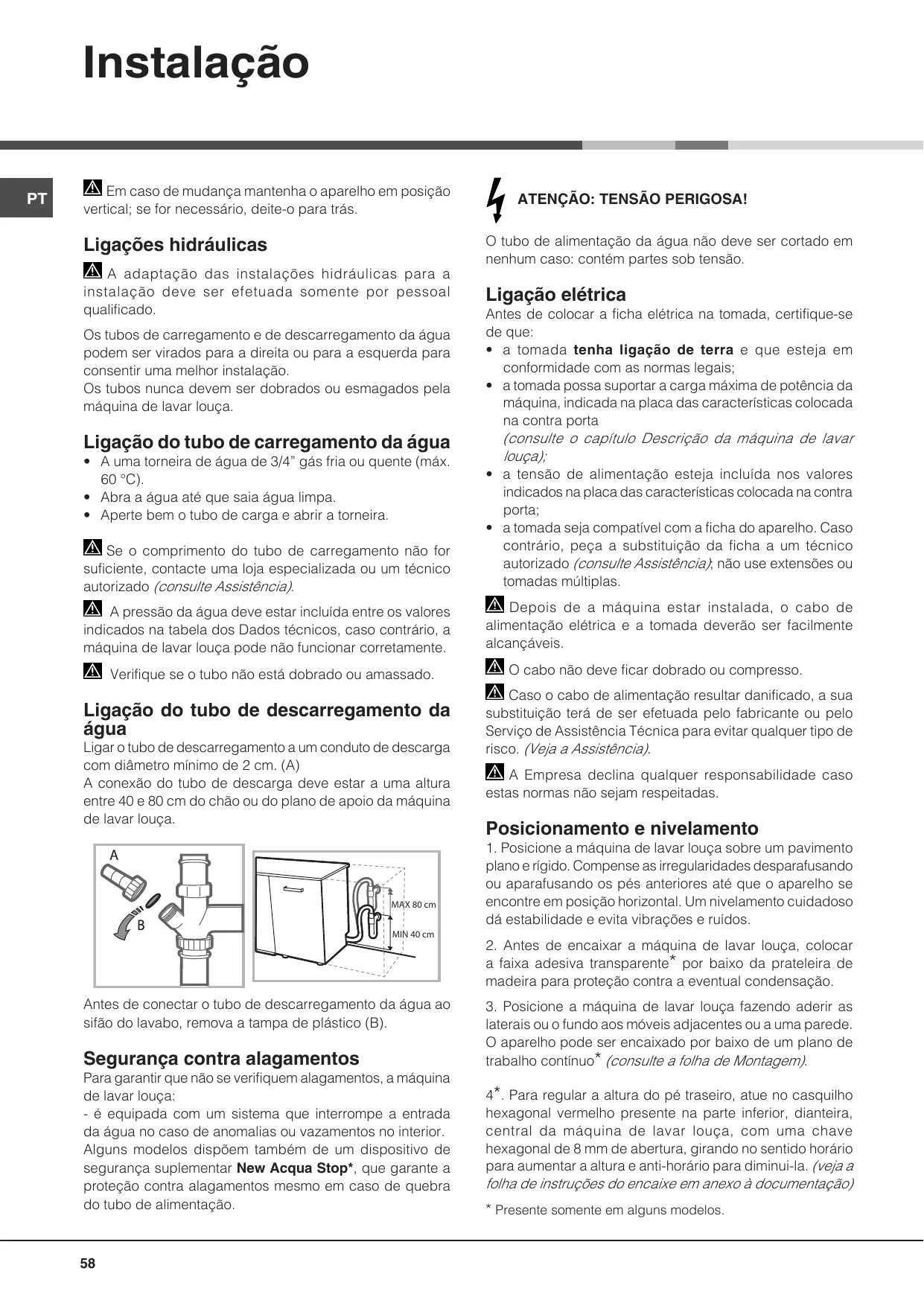

Em caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás. Ligações hidráulicas A adaptação das instalações hidráulicas para a instalação deve ser efetuada somente por pessoal qualificado. ATENÇÃO: TENSÃO PERIGOSA! O tubo de alimentação da água não deve ser cortado em nenhum caso: contém partes sob tensão. Ligação elétrica Os tubos de carregamento e de descarregamento da água podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação. Os tubos nunca devem ser dobrados ou esmagados pela máquina de lavar louça. Antes de colocar a ficha elétrica na tomada, certifique-se de que:

• a tomada tenha ligação de terra e que esteja em conformidade com as normas legais;
• a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta Ligação do tubo de carregamento da água (consulte o capítulo Descrição da máquina de lavar louça);

• A uma torneira de água de 3/4” gás fria ou quente (máx. 60 °C).
• Abra a água até que saia água limpa.
• Aperte bem o tubo de carga e abrir a torneira. Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (consulte Assistência).

• a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta;
• a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (consulte Assistência); não use extensões ou tomadas múltiplas. A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos, caso contrário, a máquina de lavar louça pode não funcionar corretamente. Depois de a máquina estar instalada, o cabo de alimentação elétrica e a tomada deverão ser facilmente alcançáveis. Verifique se o tubo não está dobrado ou amassado. Ligação do tubo de descarregamento da água Ligar o tubo de descarregamento a um conduto de descarga com diâmetro mínimo de 2 cm. (A) A conexão do tubo de descarga deve estar a uma altura entre 40 e 80 cm do chão ou do plano de apoio da máquina de lavar louça. MAX 80 cm MIN 40 cm Antes de conectar o tubo de descarregamento da água ao sifão do lavabo, remova a tampa de plástico (B). Segurança contra alagamentos Para garantir que não se verifiquem alagamentos, a máquina de lavar louça: - é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior. Alguns modelos dispõem também de um dispositivo de segurança suplementar New Acqua Stop*, que garante a proteção contra alagamentos mesmo em caso de quebra do tubo de alimentação.

O cabo não deve ficar dobrado ou compresso. Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efetuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência). A Empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas. Posicionamento e nivelamento

1. Posicione a máquina de lavar louça sobre um pavimento

plano e rígido. Compense as irregularidades desparafusando ou aparafusando os pés anteriores até que o aparelho se encontre em posição horizontal. Um nivelamento cuidadoso dá estabilidade e evita vibrações e ruídos.

2. Antes de encaixar a máquina de lavar louça, colocar

a faixa adesiva transparente* por baixo da prateleira de madeira para proteção contra a eventual condensação.

3. Posicione a máquina de lavar louça fazendo aderir as

laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado por baixo de um plano de trabalho contínuo* (consulte a folha de Montagem). 4*. Para regular a altura do pé traseiro, atue no casquilho hexagonal vermelho presente na parte inferior, dianteira, central da máquina de lavar louça, com uma chave hexagonal de 8 mm de abertura, girando no sentido horário para aumentar a altura e anti-horário para diminui-la. (veja a folha de instruções do encaixe em anexo à documentação)

• Presente somente em alguns modelos. Advertências para a primeira lavagem Depois da instalação, remova os tampões posicionados nos cestos e os elásticos de retenção no cesto superior (se presentes). Configuração do amaciador da água Antes de efetuar a primeira lavagem, configure o nível de dureza da água de rede. (consulte o capítulo Abrilhantador e sal regenerante) O primeiro carregamento do depósito de amaciador deve ser feito com água. Em seguida, introduza cerca de 1 kg de sal; é normal que a água transborde. Inicie imediatamente um ciclo de lavagem. Use apenas sal específico para máquinas de lavar louça. Depois de ter deitado o sal, o indicador luminoso FALTA A máquina emite sinais acústicos/tons (conforme o modelo de máquina de lavar louça) que avisam que o comando foi efectuado: ligação, fim de ciclo, etc. Os símbolos/indicadores luminosos/leds presentes no painel de comandos/ecrã podem ser uma cor diferente, intermitentes ou de luz fixa. (conforme o modelo de máquina de lavar louça). O ecrã mostra informações úteis relativas ao tipo de ciclo configurado, fase de lavagem/secagem, tempo restante, temperatura, etc. DE SAL* * irá desligar-se. O não enchimento do recipiente do sal, pode danificar o amaciador de água e o elemento aquecedor. Dados técnicos Capacidade largura 44,5 cm. altura 82 cm. profundidade 55 cm. 10 pessoas padrão Pressão da água na alimentação 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Tensão de alimentação Veja a placa das características Potência total absorvida Veja a placa das características Fusível Veja a placa das características Dimensões Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: -2006/95/EC (Baixa Tensão) -2004/108/EC (Compatibilidade Electromagnética) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Aplicação de rótulos) -2012/19/CE (REEE)

• Presente somente em alguns modelos.

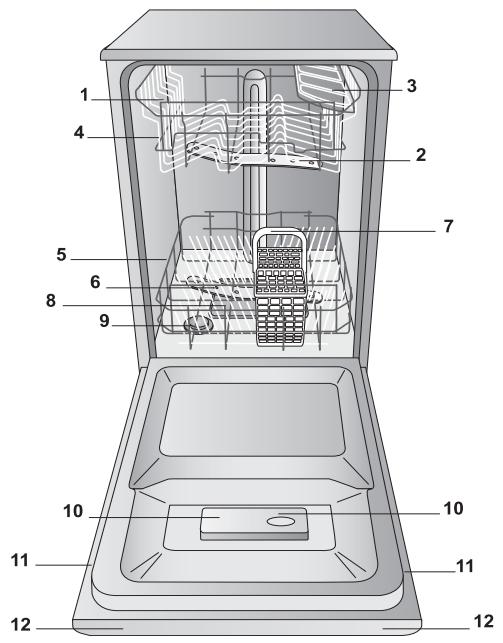

Descrição do aparelho

Cesto superior Braço aspersor superior Peças basculantes Regulação da altura do cesto Cesto inferior Braço aspersor inferior Cesto dos talheres Filtro de lavagem Reservatório do sal Recipientes detergente e reservatório abrilhantador Placa das características Painel de controlo*** Painel de comandos tecla de Selecção Programa tecla e indicador luminoso On-Off/ Reset tecla Opção Início Retardado Indicador luminoso Falta de Sal indicador luminoso Falta de Abrilhantador indicador luminoso Número Programa e Tempo Restante tecla e indicador luminoso Opção Pastilhas Multifunções tecla Opção Meia Carga indicador luminoso Opção Meia Carga indicador luminoso Opção Início Retardado *** Somente nos modelos totalmente encaixáveis.

• Presente somente em alguns modelos. O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Sal regenerante e abrilhantador Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial. Siga as indicações escritas na embalagem. Mesmo que utilize um produto multifunções, aconselhase sempre a adição de sal, especialmente se a água for dura ou muito dura. (Siga as indicações escritas na embalagem). Se não forem adicionados o sal e o abrilhantador, é normal que os indicadores luminosos FALTA DE SAL* e FALTA DE ABRILHANTADOR* continuem acesos. Carregar o sal regenerante O uso do sal evita a formação de CALCÁRIO na loiça e componentes funcionais da máquina.

• É importante que o depósito de sal nunca esteja vazio.
• É importante efetuar a configuração da dureza da água. O recipiente do sal está colocado na parte inferior da máquina de lavar louça (consulte Descrição) e deve ser enchido:
• quando no painel se acende o indicador luminoso FALTA SAL *;
• quando a boia verde* presente na tampa do sal deixa de ser visível.
• consulte a autonomia na tabela da dureza da água.

1. Extraia o cesto inferior e desatarraxe a

tampa do reservatório no sentido anti-horário.

2. Apenas para a primeira utilização: encha o

reservatório com água até ao rebordo.

3. Posicione o funil (veja a figura) e

encha o recipiente de sal até a beira (aproximadamente 1 kg); é normal que saia um pouco de água.

4. Remova o funil, elimine os resíduos de sal da boca do

reservatório; enxague a tampa sob água corrente antes de apertá-la. Recomenda-se realizar esta operação a cada carregamento de sal. Atarraxe bem a tampa, para que no reservatório não entre detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente). Caso seja necessário carregar o sal, é aconselhável efetuar a operação antes de iniciar a lavagem. Configuração da dureza da água Para que o amaciador anticalcário funcione perfeitamente, é indispensável efetuar uma regulação em função da dureza da água. Esta informação pode ser fornecida pela entidade fornecedora de água potável. O valor configurado corresponde a uma dureza média.

• Acenda a máquina de lavar louça com o botão ON/OFF Tabela da dureza da água nível

meses 7 meses 5 meses 3 meses 2 meses 2/3 semanas De 0 °f a 10 °f aconselha-se não utilizar sal.

• Com a configuração 5, a duração pode ser prolongada. (°dH = dureza em graus alemães - °fH = dureza em graus franceses - mmol/l = milimol p/litro) Carregar o abrilhantador O abrilhantador facilita a SECAGEM da loiça. O recipiente do abrilhantador deve ser enchido:
• se no painel/ecrã se acender o indicador luminoso FALTA DE ABRILHANTADOR*;
• se o indicador ótico presente na porta do recipiente “E” passar de escuro a transparente.

1. Abra o recipiente rodando a

tampa “G” para a esquerda.

2. Deite o abrilhantador evitando

que vaze. Se vazar, limpe imediatamente com um pano seco.

3. Atarraxe novamente a tampa.

NUNCA deite abrilhantador diretamente dentro da máquina. Regule a dose de abrilhantador. Se não ficar satisfeito com o resultado da secagem, é possível regular a dose de abrilhantador. Rode o regulador “F”. Podem ser configurados até 4 níveis com base no modelo de máquina de lavar louça. O valor configurado corresponde a um nível médio.

• se na louça lavada houver listras azuladas, configure para números mais baixos (1-2).
• se houver gotas de água ou manchas de calcário, configure para números mais altos (3-4).

• Desligue com o botão ON/OFF
• Mantenha pressionado o botão P durante 5 segundos, até ouvir um bip.
• Ligue com o botão ON/OFF
• Fica intermitente o nível de seleção atual e o indicador luminoso do sal.
• Pressione o botão P para selecionar o nível de dureza pretendido (consulte a tabela de dureza).
• Desligue com o botão ON/OFF
• Configuração terminada!

• Presente somente em alguns modelos.

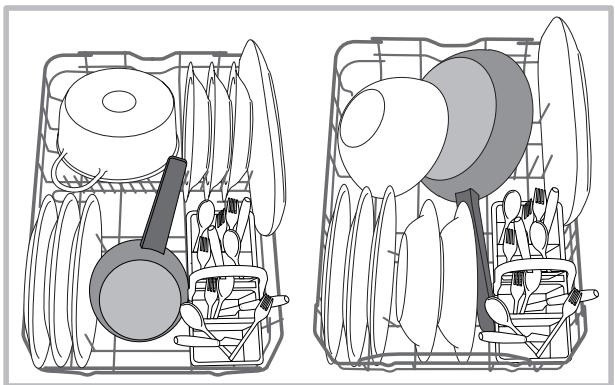

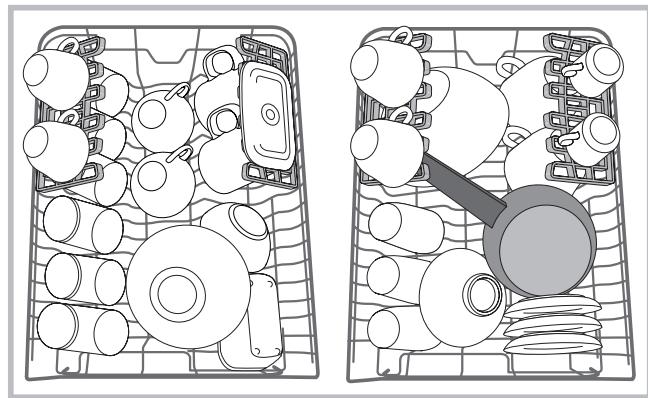

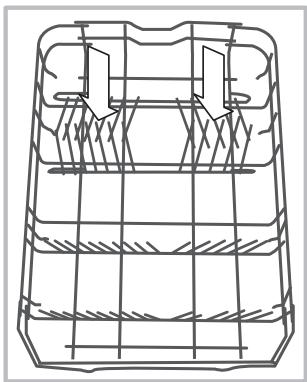

Sugestões Antes de carregar os cestos, elimine os resíduos de comida das louças e esvazie os líquidos restantes dos copos e dos recipientes. Não é necessário enxaguar antes sob água corrente. Coloque a louça de forma que fique bem fixa e não possa tombar. Os recipientes devem ser colocados com a abertura virada para baixo e as partes côncavas ou convexas na posição oblíqua, para permitir que a água chegue a todas as superfícies e deflua. Preste atenção para que as tampas, cabos, frigideiras e tabuleiros não impeçam a rotação dos braços aspersores. Coloque os objectos pequenos no cesto dos talheres. A louça de plástico e as frigideiras anti-aderentes têm tendência a reter as gotas de água e, como tal, o seu grau de secagem será inferior ao da louça em cerâmica ou inox. Os objectos leves (como os recipientes de plástico) devem ser posicionados de preferência no cesto superior e devem estar bem fixos. Depois de ter carregado, verifique se os braços aspersores rodam livremente. Cesto dos talheres O cesto dos talheres dispõe de grelhas superiores para uma melhor disposição dos mesmos. Deve ser posicionado somente na parte dianteira do cesto inferior. Cesto superior Carregue as louças delicadas e leves: copos, taças, pratos pequenos, tigelas baixas. Cesto inferior O cesto inferior pode conter panelas, tampas, pratos, tigelas, talheres, etc. Os pratos e tampas grandes devem ser posicionados de preferência dos lados. Peças basculantes com posição variável* Alguns modelos de máquina de lavar louça dispõem de sectores reclináveis*, que podem ser usados em posição vertical para posicionar os pratos ou em posição horizontal (baixos) para poder carregar mais facilmente os tachos e as tigelas. As peças basculantes podem ser posicionadas em três alturas diferentes para otimizar a disposição das louças no espaço do cesto. Os cálices podem ser posicionados de modo estável nas peças basculantes, inserindo a haste do copo na específica abertura. Para otimizar a secagem, posicione as peças basculantes com maior inclinação. Para modificar a inclinação, levante a peça basculante, faça-a deslizar ligeiramente e posicione-a como pretender. É aconselhável colocar a louça muito suja no cesto inferior, uma vez que, neste sector, os jactos de água são mais enérgicos e permitem obter melhores resultados de lavagem.

• Presente somente em alguns modelos. Variáveis por número e posição.

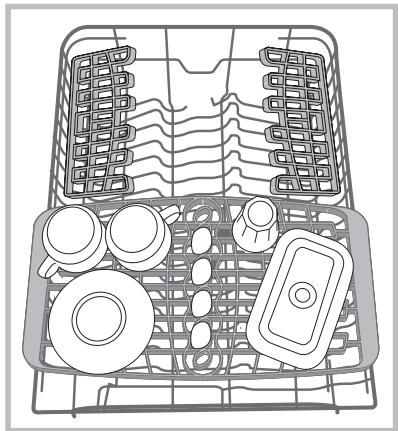

Tabuleiro* Alguns modelos de máquina de lavar louça dispõem de uma bandeja deslizante que pode ser utilizada para colocar talheres ou louças de pequenas dimensões. Para um melhor desempenho de lavagem, tente não colocar louças volumosas sob a bandeja. A bandeja de talheres é removível. (ver figura) Regular a altura do cesto superior O cesto superior é regulável em altura: na posição alta quando pretender colocar louças grandes no cesto inferior; na posição baixa, para aproveitar todos os espaços das peças basculantes, libertando mais espaço em cima. De preferência, regule a altura do cesto superior quando estiver VAZIO. Nunca levante ou abaixe o cesto por um só lado. Se o cesto estiver equipado com Lift-Up* (ver figura), levante o cesto segurando-o pelos lados e mova para cima. Para regressar à posição baixa, pressione as alavancas (A) nos lados do cesto e acompanhe a descida. Louças não adequadas

• Talheres e louças de madeira.
• Copos decorados e delicados, louças de artesanato artístico e antiguidades. As decorações não são resistentes.
• Partes em material sintético não resistente à temperatura.
• Louças de cobre e estanho.
• Louças sujas de cinza, cera, lubrificante ou tinta. As decorações do vidro e as partes em alumínio e prata podem mudar de cor e embranquecer durante a lavagem. Alguns tipos de vidro (por exemplo, objectos de cristal), após muitas lavagens, podem ficar opacos. Danos no vidro e louça Causas:
• Tipo de vidro e procedimento de produção do vidro.
• Composição química do detergente.
• Temperatura da água do programa de enxaguamento. Conselho:
• Utilizar apenas copos e porcelana com garantia do fabricante de resistência à lavagem em máquinas de lavar louça.
• Utilizar detergente delicado para máquinas de lavar louça.
• Retirar os copos e os talheres da máquina o mais rapidamente possível após o final do programa.

• Presente somente em alguns modelos.

Detergente e uso da máquina de lavar louça

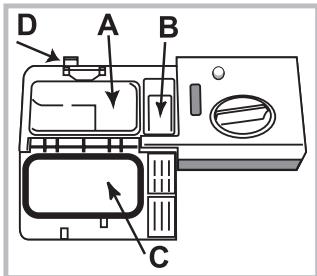

Carregar o detergente O bom resultado da lavagem depende também da dosagem correta do detergente; uma dose excessiva não lava de modo mais eficaz e polui o ambiente. A dosagem pode ser adaptada ao grau de sujidade. Normalmente, para uma sujidade normal, utilize cerca de 25 g. (detergente em pó) ou 25 ml (detergente líquido). Caso utilize pastilhas, basta apenas uma. Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente. Para um bom resultado de lavagem, seguir também as instruções na embalagem do detergente. Em caso de dúvida, é recomendável contactar os fabricantes de detergentes. Para abrir a embalagem do detergente, acione o dispositivo de abertura “A” Abra o compartimento do detergente com o botão D; doseie o detergente consultando a tabela de programas:

• e m p ó o u l í q u i d o : compartimento (detergente para lavagem) e B (detergente para prélavagem)
• pastilhas: quando o programa pedir uma pastilha, colocá-la no compartimento A e fechar a tampa C; quando pedir duas, colocar a segunda no fundo do tambor.
• Elimine os resíduos de detergente do rebordo do compartimento e feche a tampa C até encaixar. O recipiente do detergente abre automaticamente em função do programa, no momento adequado. Caso sejam utilizados detergentes combinados, é aconselhável utilizar a opção TABS, que adequa o programa de lavagem, de forma a obter sempre o melhor resultado de lavagem e secagem possível. Utilize apenas detergente para a máquina de lavar louça. NÃO UTILIZE detergentes para a lavagem à mão. Um uso excessivo de detergente pode deixar resíduos de espuma no fim do ciclo. As melhores performances de lavagem e secagem são obtidas com a utilização combinada de detergente, abrilhantador líquido e sal regenerante. Aconselha-se utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente. Ligar a máquina de lavar louça

1. Abra a torneira da água.

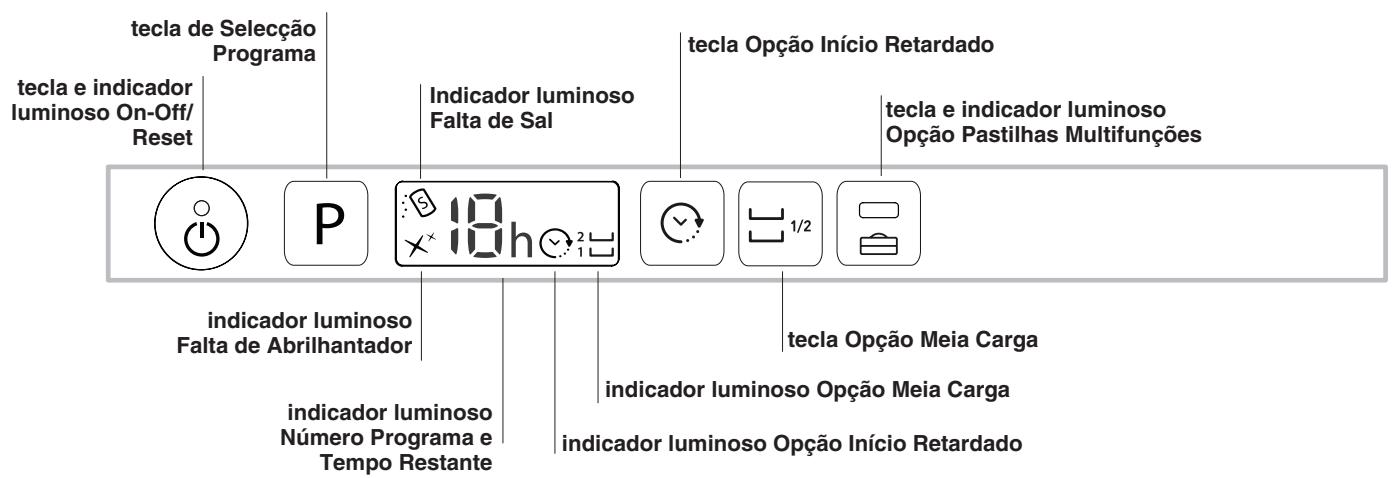

2. Abra a porta e pressione a tecla ON-OFF: os indicadores

luminosos ON-OFF, opções e ecrã iluminam-se.

3. Doseie o detergente. (veja ao lado)

4. Carregue os cestos (consulte Carregar os cestos).

5. Seleccione o programa em função das louças e do seu grau

de sujidade (consulte a tabela dos programas) pressionando a tecla P.

6. Seleccione as opções de lavagem * . (consulte Progr.

especiais e Opções).

7. Feche a porta para iniciar.

8. O fim do programa é assinalado por avisos sonoros e o

número do programa fica intermitente no ecrã. Abra a porta e, para desligar o aparelho, pressione a tecla ON-OFF, feche a torneira de água e retire a ficha da tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças, para evitar

queimaduras. Descarregue os cestos, começando pelo inferior. Para reduzir o consumo de energia eléctrica, em algumas condições de NÃO utilização prolongada, a máquina irá desligar-se automaticamente. PROGRAMAS AUTO*: alguns modelos de máquinas de lavar louça estão equipados com um sensor especial que consegue avaliar o grau de sujidade e configurar a lavagem mais eficiente e económica. A duração dos programas Auto poderá variar devido a uma intervenção do sensor. Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminua bastante a dose de detergente. Modificar o programa em curso Se tiver seleccionado o programa errado, é possível modificálo, desde que tenha iniciado há pouco tempo: abra a porta prestando atenção à saída de vapor e pressione prolongadamente a tecla ON/OFF para desligar a máquina. Ligue novamente a máquina com a tecla ON/OFF e seleccione o novo programa e as eventuais opções; feche a porta para iniciar. Acrescentar mais louça Sem desligar a máquina, abra a porta tomando cuidado com a saída de vapor, e coloque a louça dentro. Feche a porta para retomar o ciclo. Interrupções acidentais Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

• Presente somente em alguns modelos.

Programas Os dados dos programas são medidos em laboratório de acordo com a norma europeia EN 50242. Consoante as diferentes condições de utilização, a duração e os dados dos programas podem diferir.

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça. Secagem Opções Duração do programa horas:min. Consumo de água (l/ciclo) Consumo Energia (KWh/ ciclo)

Não IInício Retardado - Tabs Half Load 01:00’ 10,5 0,95

Não Início Retardado - Tabs 00:25’ 8,5 0,5

Não Início Retardado Half Load 00:10’ 4,0 0,01 Programa Indicações para a escolha dos programas e dosagem de detergente 1. O ciclo de lavagem ECO é o programa padrão a que se referem os dados da etiqueta energética; este ciclo é adequado para lavar louça de sujidade normal e é o programa mais eficiente em termos de consumo energético e água para este tipo de louça. 4 g/ml**+ 21 g/ml – 1 Tab (**Quantidade de detergente de pré-lavagem)

2. Louça e tachos muito sujos (não usar com louça delicada). 25 g/ml – 1 Tab

3. Louça e tachos normalmente sujos. 4 g/ml**+ 21 g/ml – 1 Tab

4. Sujidade quotidiana em quantidade limitada. (Ideal para 4 pessoas) 25 g/ml – 1 Tab

5. Ciclo para peças delicadas, mais sensíveis às altas temperaturas. 25 g/ml – 1 Tab

6. Ciclo rápido para utilizar com louças pouco sujas. (ideal para 2 pessoas) 21 g/ml – 1 Tab

7. Lavagem preliminar a aguardar que a carga fique completa na próxima refeição. Sem detergente

Consumo em stand-by: Consumo em modo left-on: 5 W - consumo em modo off: 0,5 W

• Presente somente em alguns modelos.

Programas especiais e opções

Observações: o melhor desempenho dos programas “Rápido/Fast e Express” obtém-se preferencialmente respeitando o número máximo de louças especificado. Para consumir menos, utilize a máquina com carga total. Nota para os Laboratórios de Ensaio: para informações sobre as condições do ensaio comparativo EN, solicitar ao endereço: contact@whirlpool.com Opção Meia carga Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Para seleccionar o programa, carregue na tecla de SELECÇÃO DE PROGRAMA, o respectivo indicador luminoso irá acender-se. Pressionando novamente a tecla MEIA CARGA, desactiva a opção. Lembre-se de utilizar somente a metade de detergente. Opções de lavagem Se uma opção não for compatível com o programa seleccionado (consulte a tabela dos programas), o respectivo led irá piscar rapidamente 3 vezes e ouvemse sons de aviso. Opção Pastilhas Multifunções (Tabs) Com esta opção é optimizado o resultado da lavagem e da secagem. Se usar pastilhas multifunções, carregue na tecla PASTILHAS MULTIFUNÇÕES, o respectivo indicador luminoso acendese e uma nova pressão da tecla desmarca a opção. A opção “Pastilhas Multifunções” implica um aumento do tempo de duração do programa. Opção Início Retardado É possível adiar de 1 a 12 horas o início do programa.

1. Pressione a tecla INÍCIO RETARDADO: o ecrã mostra

o símbolo respectivo; cada vez que pressionar, aumenta o tempo (1h, 2h, etc., até um máximo de 12h) do início do programa seleccionado.

2. Seleccione o programa e feche a porta: começa contagem

3. Quando terminar este tempo, o indicador apaga-se e o

programa inicia. Para modificar o atraso e seleccionar um tempo inferior, pressione a tecla INÍCIO RETARDADO. Para anulá-lo carregue na tecla várias vezes até que se apague o indicador luminoso do tempo seleccionado. O programa iniciará quando a porta for fechada. Não é possível escolher o Início Retardado depois de o ciclo ter começado.

Manutenção e cuidados Excluir a água e a corrente eléctrica

• Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos.
• Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção. Periodicamente, limpe o filtro de entrada da água posicionado na saída da torneira. - Feche a torneira da água. - Desparafuse a extremidade do tubo de alimentação da água, remova o filtro e limpe-o delicadamente sob um jacto de água corrente. Limpar a máquina de lavar louça - Insira novamente o filtro e parafuse o tubo.

• A superfície externa e o painel de comandos podem ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos. Limpar os filtros

• O tambor interno pode ser limpo de eventuais manchas com um pano embebido de água e um pouco de vinagre. Evitar cheiros desagradáveis
• Deixe a porta sempre entreaberta para evitar estagnações de humidade.
• Limpe regularmente as guarnições perimetrais de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis. Limpar os braços aspersores Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal. Ambos os aspersores são desmontáveis. Para desmontar o aspersor superior deve-se desapertar girando o aro de plástico na direcção anti-horária. O braço aspersor superior deve ser remontado com os furos para cima. Para desmontar o aspersor inferior faça pressão sobre as abas situadas nos lados e puxe-o para cima. O grupo filtrante é formado por três filtros que limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los. Limpar os filtros com regularidade. A máquina de lavar louça não deve ser utilizada sem filtros nem com o filtro desenganchado.
• Após algumas lavagens, controle o grupo filtrante e se necessário, limpe-o cuidadosamente com água corrente, com a ajuda de uma escovinha não de metal, seguindo as instruções abaixo:

1. gire no sentido anti-horário o filtro cilíndrico C e remova-o

2. Remova o copinho filtro B fazendo uma ligeira pressão nas

abas laterais (Fig. 2).

3. Desfie o prato filtro inox A (Fig. 3).

4. Inspeccione o depósito e elimine os eventuais resíduos de

comida. NUNCA REMOVA a protecção da bomba de lavagem (detalhe de cor preta) (fig. 4)

Limpeza do filtro de entrada da água* Se os tubos de água forem novos, ou se tiverem permanecido muito tempo não utilizados, antes de realizar a ligação, deixe escorrer água para certificar-se que seja límpida e isenta de impurezas. Sem esta precaução, há riscos de que o ponto de entrada da água se entupa, causando danos à máquina de lavar louça. Após a limpeza dos filtros, monte novamente o grupo filtrante e coloque-o correctamente na sua posição; isto é fundamental para o bom funcionamento da máquina de lavar louças. Longos períodos de ausência

• Desligue as ligações eléctricas e a feche a torneira da água.
• Deixe a porta entreaberta.
• Na volta, realize uma lavagem com a máquina vazia.

• Presente somente em alguns modelos.

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica. Anomalias: Possíveis causas / Solução: A máquina de lavar louça não começa a funcionar ou não responde aos comandos

• A torneira da água não está aberta.
• Desligue a máquina com a tecla ON/OFF, ligue novamente após um minuto e volte a reprogramar.
• A ficha não foi inserida corretamente na tomada de corrente ou mude de ficha
• A porta da máquina de lavar louça não está bem fechada. A porta não se fecha

• Verifique se os cestos estão inseridos até ao fundo
• O fecho da porta disparou: empurre com força a porta até ouvir um “clack”. A máquina de lavar louça não descarrega a água.

• O programa de lavagem ainda não terminou.

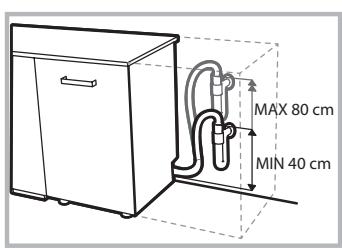

• O tubo de descarga da água está dobrado (consulte Instalação).
• A descarga do lavabo está obstruída.
• O filtro está obstruído por resíduos de comida.
• Verifique a altura do tubo de descarga. A máquina de lavar louça faz ruído.

• As louças chocam entre si ou contra os aspersores Posicione as louças corretamente e verifique se os aspersores rodam livremente.
• Presença de espuma em excesso: o detergente não foi doseado corretamente ou não é adequado para a lavagem na máquina de lavar louça. (consulte Detergente e uso da máquina de lavar louça) Não pré-lavar à mão as louças. Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

• Falta o sal regenerante.
• A regulação da dureza da água não é adequada: aumente os valores. (consulte Sal, regenerador e abrilhantador).
• A tampa do recipiente de sal não está bem fechada.
• O abrilhantador acabou ou a dosagem é insuficiente. Nas louças e nos copos há listras brancas ou manchas azuis.

• A dosagem do abrilhantador é excessiva. As louças estão pouco secas.

• Foi selecionado um programa sem secagem.
• O abrilhantador acabou. (consulte Sal, regenerador e abrilhantador).
• A regulação do abrilhantador não é adequada.
• As louças são de material antiaderente ou de plástico; é normal a presença de gotas de água. As louças não estão limpas.

• As louças não foram posicionadas corretamente.
• Os aspersores não rodam livremente; estão bloqueados pela louça.
• O programa de lavagem é demasiado delicado (consulte Programas).
• Presença de espuma em excesso: o detergente não foi doseado corretamente ou não é adequado para a lavagem na máquina de lavar louça. (consulte Detergente e uso da máquina de lavar louça)
• A tampa do recipiente para o abrilhantador não foi fechada corretamente.
• O filtro está sujo ou obstruído (consulte Manutenção e cuidados).
• Falta o sal regenerante (consulte Sal regenerante e abrilhantador).

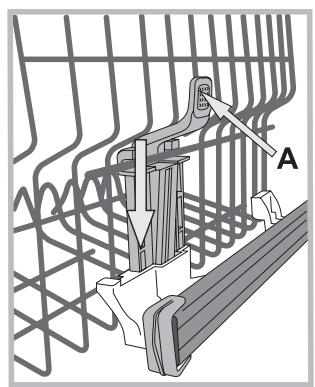

• Assegure-se de que a altura dos pratos é compatível com a regulação do cesto.
• Os orifícios dos aspersores estão obstruídos. (consulte Manutenção e cuidados). A máquina de lavar louça não carrega a água

• Houve um corte de água ou a torneira está fechada.
• O tubo de carregamento da água está dobrado (consulte Instalação).
• Os filtros estão obstruídos e é necessário limpá-los. (consulte Manutenção e cuidados).
• A descarga está obstruída e é necessário limpá-la.
• Depois de efetuar as operações de verificação e limpeza, desligue e volte a ligar a máquina de lavar louça e execute um novo ciclo de lavagem.
• Se o problema persistir, feche a torneira da água, desligue a ficha da tomada e contacte o centro de assistência. está bloqueada e os indicadores luminosos estão intermitentes

• Presente somente em alguns modelos.
