MANUAL DE USUARIO LSTF 7B019 HOTPOINT

Manual de instrucciones LAVAVAJILLAS - Índice

Instrucciones de uso, 1

Precauciones y consejos, 5-6 Asistencia, 10 Ficha producto, 12 Instalación, 47-48 Descripción del aparato, 49 Sal regeneradora y abrillantador, 50 Cargar los cestos, 51-52 Detergente y uso del lavavajillas, 53 Programas, 54 Programas especiales y opciones, 55 Mantenimiento y cuidados, 56 Anomalías y soluciones, 57

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, el manual debe permanecer junto al aparato. Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. Este aparato ha sido proyectado para uso doméstico y para aplicaciones similares, por ejemplo: - cortijos; - uso por parte de clientes en hoteles, moteles y otros ambientes de tipo residencial; - bed and breakfast. 5

Desembalar el aparato y comprobar que no haya sufrido daños durante el transporte. Si estuviera dañado, no conectarlo; llamar al revendedor.

• Este electrodoméstico puede ser utilizado por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo la estricta vigilancia de una persona responsable, siguiendo las instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes.

• Los niños no deben jugar con el aparato. • La limpieza y el mantenimiento del aparato deben ser efectuados por el usuario. No deben ser efectuados por niños sin vigilancia. • El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato debe ser utilizado para el lavado de vajilla de uso doméstico y según las instrucciones contenidas en este manual. • El aparato no se debe instalar al aire libre, ni siquiera si el lugar está protegido, porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas. • No tocar el lavavajillas con los pies descalzos. • No desconectar la clavija de la toma de corriente tirando del cable sino sujetando la clavija. • Es necesario cerrar el grifo de agua y desconectar la clavija de la toma de corriente al final de cada ciclo antes de realizar operaciones de limpieza y mantenimiento. • El número máximo de cubiertos se indica en la ficha del producto. • En caso de avería, no acceder nunca a los mecanismos internos para intentar su reparación. • No apoyarse ni sentarse sobre la puerta abierta: el aparato podría voltearse. • La puerta no se debe dejar abierta, ya que podría causar tropiezos. • Conservar el detergente y el abrillantador fuera del alcance de los niños. • Los embalajes no son juguetes para los niños. • Los cuchillos y utensilios con bordes filosos deben colocarse en el cesto para cubiertos con las puntas/hojas hacia abajo 6

o en posición horizontal sobre los cestos especiales adicionales o en la bandeja o el tercer cesto en los modelos que lo tienen.

• El aparato se debe conectar a la red del agua utilizando el nuevo tubo de carga. El tubo de carga anterior no se debe reutilizar. • Si el lavavajillas es de libre instalación, el lado posterior debe quedar contra una pared.

• Eliminación del material de embalaje: respetar las normas locales para que los embalajes puedan ser reutilizados.

• La norma Europea 2012/19/EU sobre residuos de equipos eléctricos y electrónicos (REEE) establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos eliminados deben ser recogidos en forma separada para optimizar la tasa de recuperación y reciclado de los materiales que los componen e impedir que provoquen daños a la salud y el medio ambiente. El símbolo del cubo tachado se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los propietarios podrán dirigirse al servicio público encargado de la recolección o a los revendedores.

Ahorrar y respetar el medio ambiente

Ahorrar agua y energía

• Poner en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina se llene, prevenir los malos olores con el ciclo Remojo (si lo hay - ver Programas).

• Seleccionar un programa adecuado al tipo de vajilla y al grado de suciedad consultando la Tabla de programas: - para la vajilla con suciedad normal utilizar el programa Eco, que garantiza un bajo consumo energético y de agua. - si la carga es reducida, activar la opción Media carga (si la hay - ver Programas especiales y opciones).

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realizar los lavados en los horarios con tarifa reducida.

Para organizar mejor los lavados, puede ser útil la opción de Arranque diferido (si la hay - ver Programas especiales y opciones).

PT ES Asistencia Técnica

Antes de llamar al Servicio de Asistencia Técnica: • Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones). • Vuelva a poner en funcionamiento el programa para controlar si el inconveniente ha sido resuelto. • Si no es así, llame al Servicio de Asistencia Técnica Autorizado. No llame nunca a técnicos no autorizados. Comunique: • el tipo de anomalía; • el modelo de la máquina (Mod.); • y el número de serie (S/N). Esta información se encuentra en la placa de características ubicada en el aparato (ver Descripción del aparato).

Marca Modelo Capacidad nominal en número de cubiertos estándar (1) Clase de eficiencia energética sobre una escala de A+++ (bajo consumo) a D (alto consumo) Consumo energético anual en kWh (2) Consumo energético del ciclo de lavado estándar en kWh Consumo de potencia en el modo apagado en W Consumo de potencia en el modo espera en W Consumo de agua anual en litros (3) Clase de eficacia de secado sobre una escala de G (eficacia mínima) a A (eficacia máxima) Duración del programa por ciclo de lavado estándar en minutos Duración del modo espera en minutos Nivel de ruido en dB(A) re 1 pW Modelo de encastre

1) La información contenida en la etiqueta y la ficha se refiere al ciclo estándar de lavado, este programa está diseñado para lavar normalmente vajillas manchadas y es el programa más eficiente en términos de consumo combinado de agua y energía. El ciclo estándar de lavado se corresponde con el ciclo Eco.

2) Basado en 280 ciclos de lavado estándar con agua fría y consumo de modos de bajo consumo energético. El consumo actual dependerá de cómo se utilice el aparato. 3) Basado en 280 ciclos de lavado estándar. El consumo actual de agua depende de cómo se utilice el aparato.

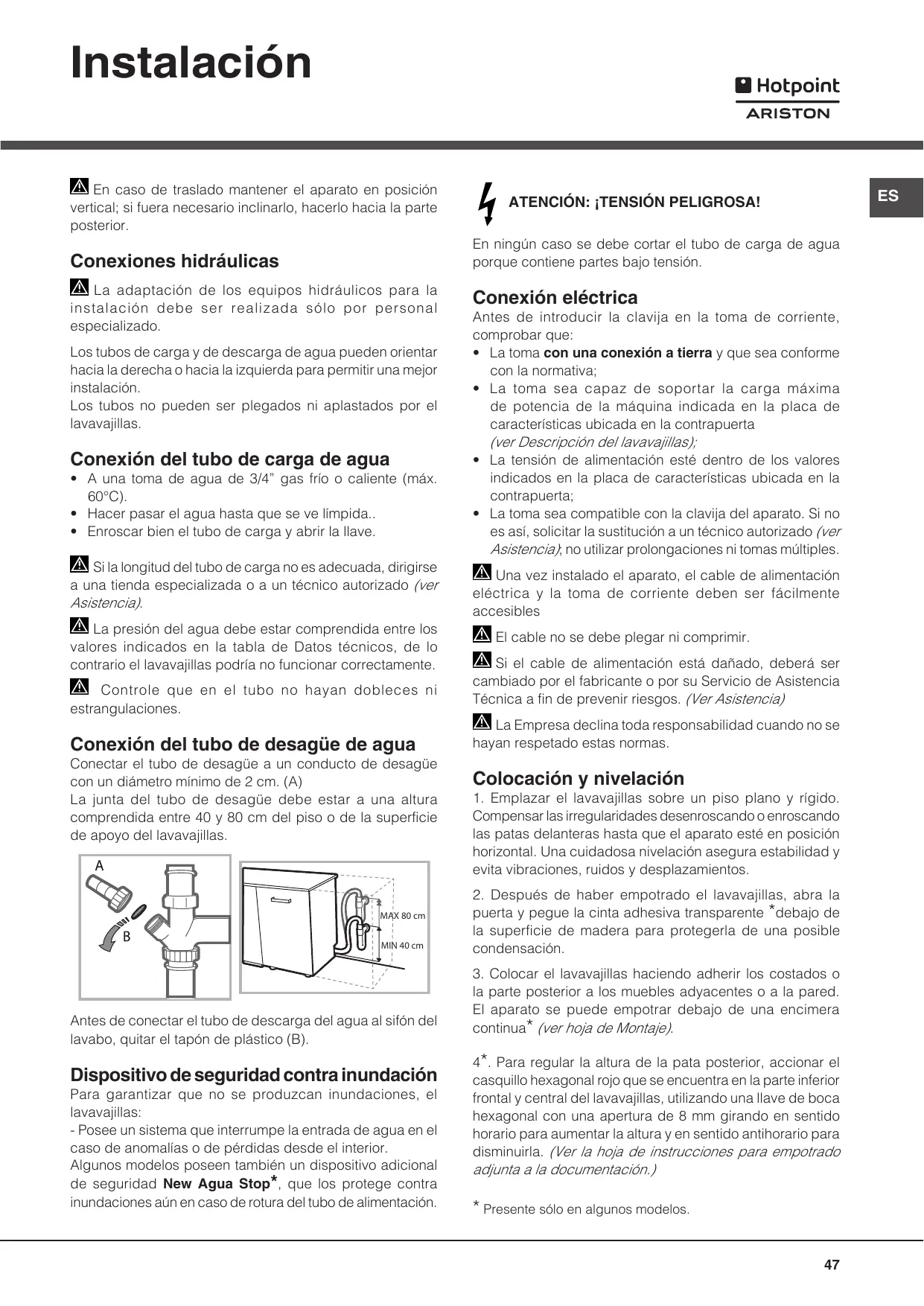

En caso de traslado mantener el aparato en posición vertical; si fuera necesario inclinarlo, hacerlo hacia la parte posterior.

ES ATENCIÓN: ¡TENSIÓN PELIGROSA!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes bajo tensión.

Conexiones hidráulicas

La adaptación de los equipos hidráulicos para la instalación debe ser realizada sólo por personal especializado. Los tubos de carga y de descarga de agua pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación. Los tubos no pueden ser plegados ni aplastados por el lavavajillas.

Conexión del tubo de carga de agua

• A una toma de agua de 3/4” gas frío o caliente (máx.

60°C). • Hacer pasar el agua hasta que se ve límpida.. • Enroscar bien el tubo de carga y abrir la llave. Si la longitud del tubo de carga no es adecuada, dirigirse a una tienda especializada o a un técnico autorizado (ver Asistencia). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos, de lo contrario el lavavajillas podría no funcionar correctamente. Controle que en el tubo no hayan dobleces ni estrangulaciones.

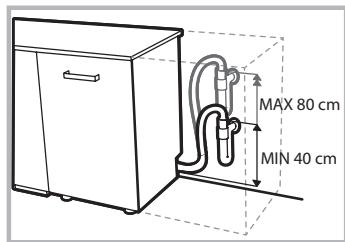

Conexión del tubo de desagüe de agua

Conectar el tubo de desagüe a un conducto de desagüe con un diámetro mínimo de 2 cm. (A)

La junta del tubo de desagüe debe estar a una altura comprendida entre 40 y 80 cm del piso o de la superficie de apoyo del lavavajillas.

Antes de conectar el tubo de descarga del agua al sifón del lavabo, quitar el tapón de plástico (B).

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas: - Posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior. Algunos modelos poseen también un dispositivo adicional de seguridad New Agua Stop*, que los protege contra inundaciones aún en caso de rotura del tubo de alimentación.

Antes de introducir la clavija en la toma de corriente, comprobar que:

• La toma con una conexión a tierra y que sea conforme con la normativa; • La toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta

(ver Descripción del lavavajillas);

• La tensión de alimentación esté dentro de los valores indicados en la placa de características ubicada en la contrapuerta; • La toma sea compatible con la clavija del aparato. Si no es así, solicitar la sustitución a un técnico autorizado (ver Asistencia); no utilizar prolongaciones ni tomas múltiples. Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos. (Ver Asistencia) La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Colocación y nivelación

1. Emplazar el lavavajillas sobre un piso plano y rígido.

Compensar las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una cuidadosa nivelación asegura estabilidad y evita vibraciones, ruidos y desplazamientos. 2. Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente *debajo de la superficie de madera para protegerla de una posible condensación. 3. Colocar el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato se puede empotrar debajo de una encimera continua* (ver hoja de Montaje). 4*. Para regular la altura de la pata posterior, accionar el casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una apertura de 8 mm girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (Ver la hoja de instrucciones para empotrado

adjunta a la documentación.)

* Presente sólo en algunos modelos.

ES Advertencias para el primer lavado

Después de la instalación, quitar los tampones colocados en los cestos y los elásticos de retención en el cesto superior (donde estén presentes.

Programación ablandador de agua

Antes de realizar el primer lavado, programar el nivel de durezadel agua de red. (ver capítulo Sal regeneradora y Abrillantador) La primera carga del depósito del ablandador debe producirse con agua, luego introducir aprox. 1 kg de sal, es normal que el agua salga. Realizar un ciclo de lavado inmediatamente. Utilizar sólo sal específica para lavavajillas.

Después de la carga de sal, la luz indicadora de FALTA DE La máquina dispone de señales sonoras/tonos (según el modelo de lavavajillas)) que indican la presión del mando: encendido, fin de ciclo, etc.

Los símbolos/testigos/indicadores luminosos presentes en el panel de control/display, pueden variar de color, parpadear o tener luz fija. (según el modelo de lavavajillas). En el display* aparece información sobre el tipo de ciclo programado, la fase de lavado/secado, el tiempo residual, la temperatura, etc.

La falta de llenado del contenedor de sal puede dañar el ablandador de agua y el elemento que produce calor.

ancho: 44,5 cm altura: 82 cm profundidad: 55 cm

10 cubiertos estándar

Presión del agua de alimentación

Tensión de alimentación

Ver la placa de características

Potencia total absorbida

Ver la placa de características

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la

Comunidad: -2006/95/EC (Bajo Voltaje) -2004/108/EC (Compatibilidad Electromagnética) -97/17/CE (etiquetado) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) - 2012/19/CE

* Presente sólo en algunos modelos.

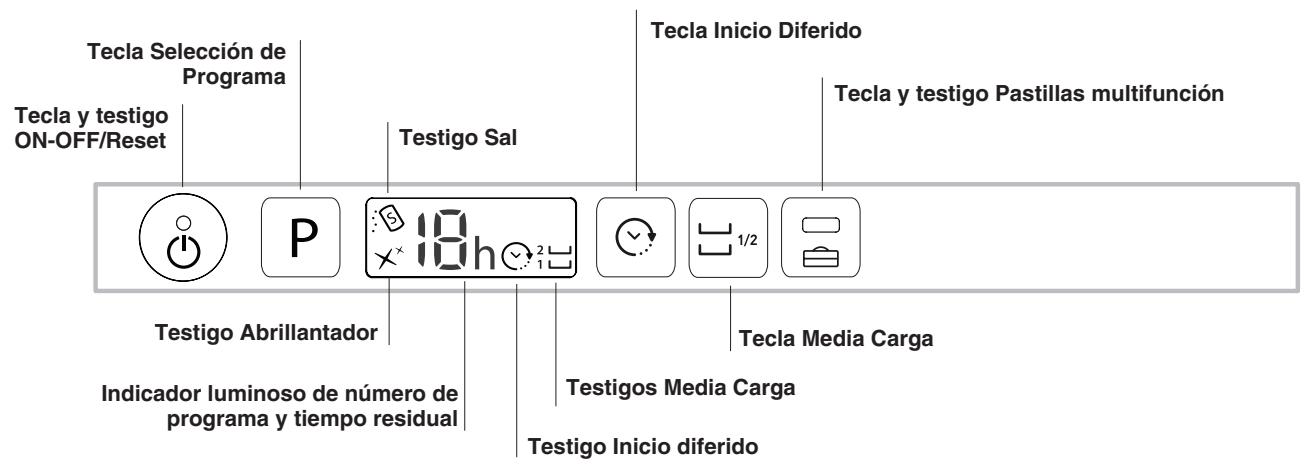

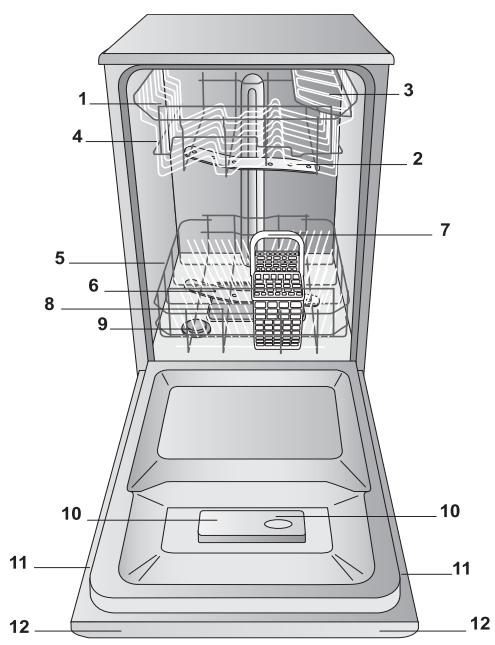

Descripción del aparato

Rociador superior Cestos adicionales Regulador de la altura del cesto Cesto inferior Rociador inferior Cesto para cubiertos Filtro de lavado Depósito de sal Cubetas de detergente y depósito de abrillantador Placa de características Panel de control***

Tecla Inicio Diferido

Programa Tecla y testigo ON-OFF/Reset

Tecla y testigo Pastillas multifunción

Testigo Abrillantador

Indicador luminoso de número de programa y tiempo residual

Testigos Media Carga Testigo Inicio diferido

*** Sólo en los modelos totalmente empotrados * Presente sólo en algunos modelos.

El número y el tipo de programas y opciones varían según el modelo de lavavajillas. 49

ES Utilizar sólo productos específicos para lavavajillas. No utilizar sal de cocina o industrial.

Seguir las indicaciones del envase. Si se utiliza un producto multifunción, se recomienda igualmente añadir sal, especialmente cuando el agua es dura o muy dura. (Seguir las indicaciones del envase.) Si no se añade ni sal ni abrillantador, es normal que los testigos FALTA SAL * y FALTA ABRILLANTADOR * permanezcan encendidos.

La sal previene la formación de CAL sobre las vajillas y los componentes del lavavajillas.

• Es importante que el depósito de sal nunca esté vacío. • Es importante seleccionar la dureza del agua. El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar: • cuando en el panel se enciende el testigo FALTA SAL*; • cuando el flotador verde* del tapón de la sal no está visible. • ver la autonomía en la tabla de dureza del agua. 1. Extraer el cesto inferior y desenroscar el tapón del depósito en sentido antihorario. 2. Sólo para el primer uso: llenar el depósito de agua hasta el borde. 3. Colocar el embudo (ver la figura) y llenar el depósito de sal hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua. 4. Sacar el embudo, eliminar los residuos de sal de la boca y enjuagar el tapón bajo el agua corriente antes de enroscarlo. Es aconsejable realizar esta operación cada vez que se carga la sal. Cerrar bien el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el ablandador). Cuando sea necesario cargar sal, se recomienda hacerlo antes de lanzar el lavado.

Selección de la dureza del agua

Para asegurar el funcionamiento correcto del ablandador antical, es indispensable seleccionar la dureza del agua. Este dato se puede averiguar con la empresa de suministro de agua potable. El valor preseleccionado corresponde a una dureza media.

Autonomía media recipiente de sal con 1

Tabla de Dureza del Agua ciclo de lavado por día nivel °dH °fH mmol/l meses 1 0-6 0 - 10 0-1 7 meses 2 6 - 11 11 - 20 1,1 - 2 5 meses 3 12 - 17 21 - 30 2,1 - 3 3 meses 4 17 - 34 31 - 60 3,1 - 6 2 meses 6,1 - 9 2/3 semanas 5* 34 - 50 61 - 90 De 0°f a 10°f se aconseja no utilizar sal. * Ajustando el valor en 5, la duración puede prolongarse.

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

Cargar el abrillantador

El abrillantador facilita el SECADO de la vajilla. El depósito del abrillantador se debe llenar:

• cuando en el panel/display se enciende el testigo FALTA ABRILLANTADOR* • cuando el indicador óptico* de la tapa del recipiente “E”, pasa de oscuro a transparente. 1. Abrir el depósito girando el tapón “G” en sentido antihorario. 2. Verter el abrillantador evitando que se derrame. Si esto sucede, limpiar rápidamente con un paño seco. 3. Volver a enroscar el tapón. No verter NUNCA el abrillantador directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no se obtiene un buen resultado de secado, es posible regular la dosis de abrillantador. Girar el regulador “F”. Es posible ajustar hasta un máximo de 4 niveles según el modelo de lavavajillas. El valor preseleccionado corresponde a un nivel medio. • si en la vajilla quedan estrías azulinas, seleccionar un valor bajo (1-2). • si en la vajilla quedan gotas de agua o manchas de cal, seleccionar un valor alto (3-4).

• Encender el lavavajillas con la tecla ON/OFF

• Apagar con la tecla ON/OFF • Mantener pulsada la tecla P 5 segundos, hasta oír una señal acústica. • Encender con la tecla ON/OFF • Parpadea el número del nivel de selección actual y el testigo de la sal. • Pulsar la tecla P para seleccionar el nivel de dureza deseado (ver la tabla de Dureza del agua). • Apagar con la tecla ON/OFF • Selección efectuada.

* Presente sólo en algunos modelos.

Sugerencias Antes de cargar los cestos, eliminar de la vajilla los residuos de alimentos y vaciar los vasos y las copas. No es necesario aclarar la vajilla con agua corriente. Disponer la vajilla de manera que quede firme y no se vuelque. Los recipientes deben colocarse con la abertura hacia abajo y las partes cóncavas o convexas en posición oblicua, para permitir que el agua alcance todas las superficies y fluya. Asegurarse de que las tapas, las asas, las sartenes y las bandejas no impidan la rotación de los rociadores. Colocar los objetos pequeños en el cesto de los cubiertos. La vajilla de plástico y las sartenes antiadherentes tienden a retener las gotas de agua, por lo que quedarán menos secas que las vajillas de cerámica o acero. Es conveniente colocar los objetos livianos (por ejemplo, los recipientes de plástico) en el cesto superior, de modo que no puedan moverse. Una vez terminada la carga, comprobar que los rociadores giren libremente.

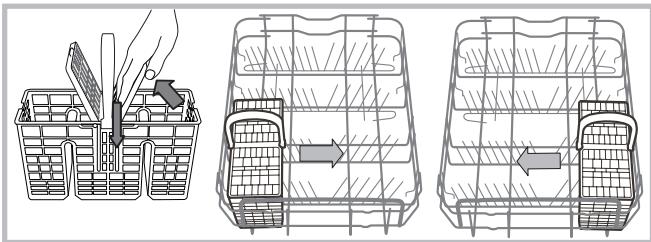

Cesto de los cubiertos

El cesto de los cubiertos tiene rejillas superiores para facilitar la disposición. El cesto se debe colocar sólo en la parte delantera del cesto inferior.

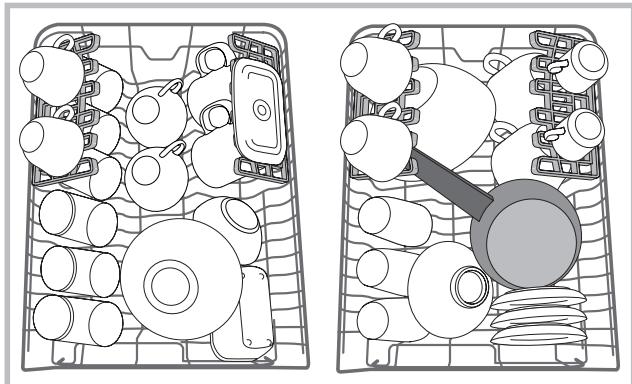

Cargar la vajilla delicada y liviana: vasos, tazas, platitos, ensaladeras bajas.

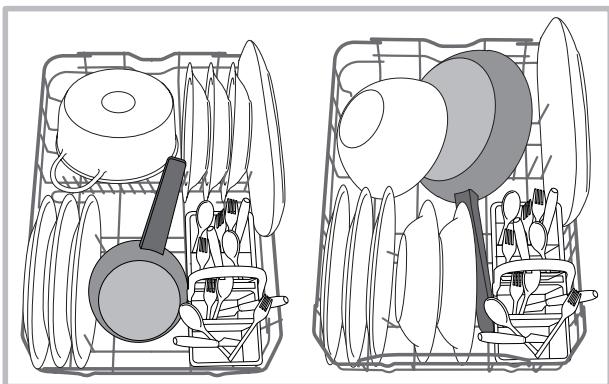

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc. Los platos y las tapas grandes se deben colocar preferentemente a los costados.

Solapas de posición variable*

Las solapas laterales se pueden colocar a tres alturas diferentes para optimizar la disposición de la vajilla en el cesto.

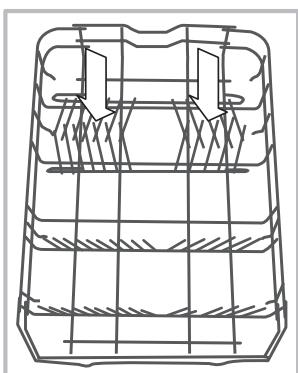

Algunos modelos de lavavajillas tienen sectores reclinables*, que se pueden utilizar en posición vertical, para colocar platos, u horizontal, para colocar ollas y ensaladeras.

Algunos modelos tienen Vertical Zone, soportes extraíbles especiales*en la zona posterior del cesto que pueden utilizarse para sostener sartenes o fuentes en una posición más vertical, para ocupar menos espacio. Para utilizarlos, sujetar el asa de color tirando hacia arriba y haciéndola girar hacia delante. Estos soportes pueden desplazarse hacia la derecha o la izquierda para adaptarse al tamaño de las vajillas.

Las copas se pueden colocar de forma estable sobre las solapas, introduciendo el pie en las ranuras correspondientes.

Para optimizar el secado, poner las solapas con la mayor inclinación. Para variar la inclinación, levantar la solapa, desplazarla suavemente y ponerla en la posición deseada.

Se recomienda poner la vajilla muy sucia en el cesto inferior, donde los chorros de agua son más enérgicos y permiten obtener mejores prestaciones de lavado.

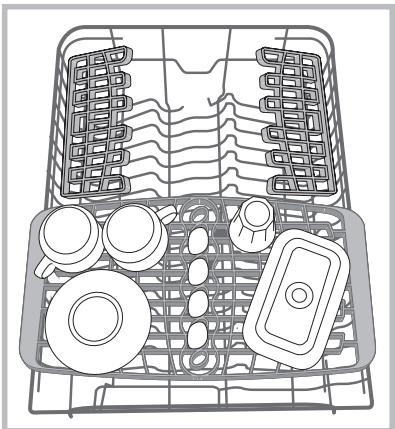

Algunos modelos de lavavajillas poseen una bandeja corredera que se puede utilizar para los cubiertos o la vajilla pequeña.

Para optimizar las prestaciones de lavado, evitar cargar vajilla voluminosa debajo de la bandeja. La bandeja para cubiertos es amovible. (ver la figura)

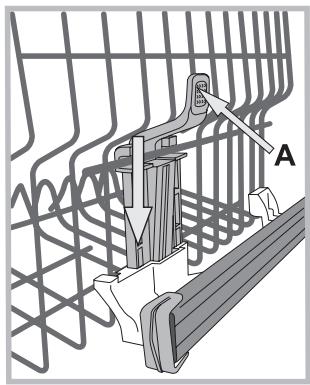

Regular la altura del cesto superior

El cesto superior es de altura regulable: la posición más alta facilita la disposición de vajillas voluminosas en el cesto inferior; la posición más baja permite aprovechar los espacios de las solapas para crear más espacio hacia arriba. Es preferible regular la altura del cesto superior con el CESTO VACÍO. No levantar ni bajar el cesto de un solo lado.

Si el cesto tiene Lift-Up* (ver la figura), sujetarlo por los costados y levantarlo. Para volver a la posición inferior, pulsar las palancas

(A) a los costados del cesto y acompañarlo hacia abajo.

Vajillas no aptas para el lavado en lavavajillas

• Cubiertos y vajillas de madera. • Vasos decorados delicados, vajillas artesanales y antigüedades. Las decoraciones no son resistentes. • Partes en material sintético no resistentes a la alta temperatura. • Vajilla de cobre o estaño. • Vajilla sucia de ceniza, cera, grasa lubricante o tinta. Las decoraciones sobre vidrio, aluminio y plata durante el lavado pueden cambiar de color o descolorarse. Ciertos tipos de vidrio (por ejemplo, los objetos de cristal) después de muchos lavados pueden perder brillo.

Daños al vidrio y a la vajilla

Causas: • Tipo de vidrio y procedimiento de producción del vidrio. • Composición química del detergente. • Temperatura del agua del programa de aclarado. Consejo: • Utilizar sólo vasos y porcelana cuya resistencia al lavado en lavavajillas esté garantizada por el fabricante. • Utilizar detergente delicado para vajilla. • Sacar los vasos y los cubiertos del lavavajillas lo más pronto posible al finalizar el programa.

* Presente sólo en algunos modelos.

Detergente y uso del lavavajillas

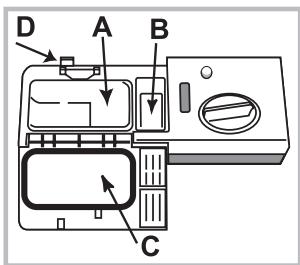

Cargar el detergente

Los buenos resultados del lavado dependen de la correcta dosificación del detergente; en caso de exceso, no se lava más eficazmente y se contamina el medio ambiente.

La dosis se puede adaptar al grado de suciedad. En general, para la suciedad normal hay que utilizar unos 25 g (detergente en polvo) o 25 ml (detergente líquido). Si se emplean pastillas, es suficiente una. Si la vajilla está poco sucia o ha sido aclarada anteriormente bajo el agua, reducir la dosis de detergente. Para asegurarse un buen lavado, seguir las instrucciones del envase del detergente. En caso de dudas, consultar con el fabricante del detergente. Abrir el depósito del detergente accionando la tecla D; dosificar el detergente consultando la tabla de programas: • en polvo o líquido: cubetas A (detergente para lavado) y B (detergente para prelavado) • pastillas: si el programa requiere 1, ponerla en la cubeta A y cerrar la tapa C; si requiere 2, poner la segunda en el fondo de la cuba. Eliminar los residuos de detergente de los bordes de la cubeta y cerrar la tapa C hasta el enganche. El depósito de detergente se abre automáticamente en el momento oportuno según el programa. Si se utilizan detergentes combinados, se recomienda la opción TABS, que adecua el programa para lograr el mejor resultado de lavado y secado posible.

Utilizar sólo detergente para lavavajillas.

NO UTILIZAR detergentes para lavado a mano. Un uso excesivo de detergente puede dejar residuos de espuma al final del ciclo. Las mejores prestaciones de lavado y secado se obtienen con el uso combinado de detergente, abrillantador líquido y sal regeneradora. Se aconseja usar detergentes sin fosfatos y sin cloro, que son los más indicados para proteger el medio ambiente.

Poner en funcionamiento el lavavajillas

1. Abrir el grifo de agua.

2. Abrir la puerta y pulsar la tecla ON/OFF: los testigos ON/OFF, las opciones y el display se encienden. 3. Cargar el detergente. (ver al lado). 4. Cargar los cestos (ver Cargar los cestos). 5. Seleccionar el programa según la vajilla y su grado de suciedad (ver la tabla de programas) pulsando la tecla P. 6. Seleccionar las opciones de lavado * . (ver Programas especiales y opciones). 7. Poner en funcionamiento cerrando la puerta. 8. El final del programa es indicado por señales acústicas y por el parpadeo del número del programa en el display. Abrir la puerta, apagar el aparato pulsando la tecla ON-OFF, cerrar el grifo de agua y desconectar la clavija de la toma de corriente. 9. Esperar unos minutos antes de sacar la vajilla, para evitar quemarse. Descargar los cestos comenzando por el inferior.

- Para reducir el consumo de energía eléctrica, si el aparato no se está utilizando, se apaga automáticamente.

PROGRAMAS AUTO*:con algunos modelos se puede evaluar el grado de suciedad a través de un sensor y seleccionar en consecuencia el lavado más eficiente y económico. La duración de los programas Auto podrá variar debido a la intervención del sensor. Si la vajilla está poco sucia o ha sido aclarada anteriormente bajo el agua, reducir la dosis de detergente.

Modificar un programa en curso

Si se ha seleccionado un programa equivocado, es posible cambiar, siempre que esté recién empezado: abrir la puerta con cuidado para no quemarse con el vapor, pulsar en forma prolongada la tecla ON/OFF y la máquina se apaga. Volver a encender la máquina con la tecla ON/OFF y seleccionar el nuevo programa y las nuevas opciones; ponerla en funcionamiento cerrando la puerta.

Sin apagar la máquina, abrir la puerta con cuidado para no quemarse con el vapor e introducir la vajilla. Cerrar la puerta: el ciclo se reanuda.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

* Presente sólo en algunos modelos.

ES Los datos de los programas se obtienen en condiciones de laboratorio según la Norma Europea EN 50242.

La duración y los datos de los programas pueden variar según las distintas condiciones de uso. El número y el tipo de programas y opciones varían según el modelo de lavavajillas.

Duración del programa h:min.

Consumo de agua (l/ciclo)

Inicio diferido – Media Carga - Tabs

Inicio diferido – Media Carga - Tabs

Inicio diferido – Media Carga - Tabs

Inicio diferido – Media Carga - Tabs

Inicio diferido – Media Carga - Tabs

Inicio diferido – Tabs

Inicio diferido - Media Carga

Indicaciones para la selección de programas y dosis de detergente

1. El ciclo de lavado ECO es el programa estándar al que se refieren los datos de la etiqueta energética; este ciclo es adecuado para lavar vajillas con suciedad normal y es el programa más eficiente en términos de consumo de energía y agua para este tipo de vajilla. 4 g/ml**+ 21 g/ml – 1 pastilla (**Cantidad de detergente del prelavado) 2. Vajilla y ollas muy sucias (no usar para vajilla delicada). 25 g/ml – 1 pastilla 3. Vajilla y ollas con suciedad normal. 4 g/ml**+ 21 g/ml – 1 pastilla 4. Vajilla con suciedad diaria en cantidad limitada. (Ideal para 4 cubiertos) 25 g/ml – 1 pastilla 5. Ciclo para vajilla delicada, más sensible a las altas temperaturas. 25 g/ml – 1 pastilla 6. Ciclo rápido para vajilla poco sucia. (Ideal para 2 cubiertos) 21 g/ml – 1 pastilla 7. Lavado preliminar a la espera de completar la carga después de otra comida. Sin detergente Consumos en modo stand-by: Consumo en modo left-on: 5 W - consumo en modo off: 0,5 W

Programas especiales y opciones

Notas: las mejores prestaciones de los programas "Fast y Exprés" se obtienen preferiblemente respetando la cantidad de cubiertos indicada. Para consumir menos utilizar el lavavajillas a plena carga. Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribir a la siguiente dirección: contact@whirlpool.com

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Seleccionar el programa y pulsar la tecla MEDIA CARGA; el testigo se enciende. Para deseleccionar la opción, presione nuevamente el botón MEDIA CARGA.

Recordar reducir a la mitad la cantidad de detergente.

Si una opción no es compatible con el programa seleccionado (ver la tabla de programas), el led correspondiente parpadea rápidamente 3 veces y se oyen señales acústicas.

Es posible postergar el comienzo del programa, de 1 a 12 horas: 1. Pulsar la tecla INICIO DIFERIDO: el display visualiza el símbolo correspondiente; cada vez que se vuelva a pulsar la tecla, se incrementará el lapso hasta el comienzo del programa seleccionado (1h, 2h, etc. hasta un máx. de 12h). 2. Seleccionar el programa y cerrar la puerta: comienza la cuenta al revés. 3. Una vez cumplido el tiempo, el testigo se apagará y comenzará el programa. Para reducir el tiempo pulsar, pulsar la tecla INICIO DIFERIDO. Para anularlo, pulsar la tecla varias veces hasta que se apague el testigo del inicio diferido. El programa comenzará cuando se cierre la puerta. No es posible seleccionar el Inicio Diferido después de que el ciclo ha comenzado.

Opcion Pastillas Multifunción (Tabs)

Con esta opción se optimiza el resultado del lavado y del secado. Si se utilizan pastillas multifunción, pulsar PASTILLAS MULTIFUNCIÓN; el símbolo se enciende; al volver a pulsar, la opción se desactiva. La opción “Pastillas Multifunción” alarga el programa.

* Presente sólo en algunos modelos.

ES Mantenimiento y cuidados

ES Interrumpir el agua y la corriente eléctrica

• Cerrar el grifo de agua después de cada lavado para prevenir el riesgo de pérdidas.

• Desconectar la clavija de la toma de corriente para la limpieza y los trabajos de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño no abrasivo humedecido con agua. No utilizar disolventes ni productos abrasivos.

• Las manchas de la cuba interna se pueden eliminar con un paño embebido en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre entreabierta la puerta para evitar el estancamiento de humedad.

• Limpiar regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente. El lavavajillas no se debe utilizar sin filtros o con el filtro desenganchado. • Después de algunos lavados, controlar el grupo filtrante y si es necesario limpiarlo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones: 1. Girar en sentido antihorario el filtro cilíndrico C y extraerlo

2. Extraer el cartucho del filtro B ejerciendo una leve presión sobre las aletas laterales (fig. 2); 3. Extraer el plato del filtro de acero inoxidable A. (fig. 3). 4. Inspeccionar el sumidero y eliminar los residuos de comida. NO QUITAR NUNCA la protección de la bomba de lavado

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

Ambos rociadores son desmontables. Para desmontar el rociador superior, es necesario desenroscar en sentido antihorario la virola de plástico. El rociador superior se vuelve a montar con la parte que tiene el mayor número de orificios dirigida hacia arriba. El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

3 Después de la limpieza de los filtros, volver a montar el grupo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Limpieza del filtro de entrada de agua*

Si los tubos de agua son nuevos o están inactivos desde hace mucho tiempo, antes de realizar la conexión, dejar correr el agua para verificar que sea límpida y que no contenga impurezas.

Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se atasque y el lavavajillas se dañe.

• Desconectar las conexiones eléctricas y cerrar el grifo del agua.

• Dejar la puerta entreabierta. • Al regresar, hacer un lavado con el lavavajillas vacío.

Periódicamente limpiar el filtro de entrada de agua colocado a la salida del grifo.

- Cerrar el grifo del agua. - Desenroscar el extremo del tubo de carga de agua, quitar el filtro y limpiarlo delicadamente bajo un chorro de agua corriente. - Introducir nuevamente el filtro y enroscar el tubo.

* Presente sólo en algunos modelos.

Anomalías y soluciones

Si el aparato presenta anomalías de funcionamiento, controlar los siguientes puntos antes de llamar al Servicio de Asistencia Técnica. Anomalías:

Posibles causas/Solución:

El lavavajillas no arranca o no responde a los mandos.

• El grifo de agua no está abierto.

• Apagar la máquina con la tecla ON/OFF, volver a encenderla después de un minuto aproximadamente y elegir el programa. • La clavija no está bien introducida en la toma de corriente; o cambiar la toma de corriente. • La puerta del lavavajillas no está bien cerrada.

La puerta no se cierra.

• Comprobar que los cestos estén introducidos hasta el fondo.

• Se disparó la cerradura; empujar enérgicamente la puerta hasta oír el encastre.

El lavavajillas no descarga agua. • El programa de lavado aún no ha terminado.

• El tubo de desagüe está plegado (ver Instalación). • El desagüe del fregadero está obstruida. • El filtro está atascado con residuos de comida. • Controlar la altura del tubo de desagüe. El lavavajillas hace ruido.

• La vajilla se golpea entre sí o contra los rociadores. Disponer la vajilla correctamente y comprobar que los rociadores giren libremente.

• Demasiada espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Detergente y uso del lavavajillas) No prelavar la vajilla a mano.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

• Falta la sal regeneradora.

• La regulación de la dureza del agua no es adecuada; aumentar los valores. (ver Sal regeneradora y abrillantador) • El tapón del depósito de la sal o del abrillantador no está bien cerrado. • El abrillantador se ha terminado o la dosis es insuficiente.

En la vajilla y en los vasos quedan estrías o matices azulados.

• La dosis de abrillantador es excesiva.

La vajilla no queda bien seca.

• Se ha seleccionado un programa sin secado.

• El abrillantador se ha terminado. (ver Sal regeneradora y abrillantador) • La regulación del abrillantador no es adecuada. • La vajilla es de material antiadherente o de plástico; es normal que queden gotas de agua.

La vajilla no queda limpia.

• La vajilla no está distribuida correctamente.

• Los rociadores no giran libremente. Están bloqueados por la vajilla. • El programa de lavado no es suficientemente enérgico (ver Programas). • Demasiada espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Detergente y uso del lavavajillas) • El tapón del abrillantador no se ha cerrado correctamente. • El filtro está sucio o atascado (ver Mantenimiento y cuidados). • Falta la sal regeneradora (ver Sal regeneradora y Abrillantador). • Comprobar que la altura de los platos sea compatible con la regulación del cesto. • Los orificios de los rociadores están obstruidos. (ver Mantenimiento y cuidados)

El lavavajillas no carga agua.

• Falta la alimentación de agua o el grifo está cerrado.

• El tubo de carga de agua está plegado (ver Instalación). • Los filtros están atascados; es necesario limpiarlos. (ver Mantenimiento y cuidados) • El desagüe está atascado; es necesario limpiarlo. • Efectuadas las verificaciones y la limpieza, apagar y encender el lavavajillas y lanzar un nuevo ciclo de lavado. • Si el problema persiste, cerrar el grifo del agua, desconectar la clavija eléctrica y llamar al centro de asistencia.

Está bloqueado y los testigos parpadean.

* Presente sólo en algunos modelos.

Falta de Abrilhantador indicador luminoso Número Programa e Tempo Restante

7 meses 5 meses 3 meses 2 meses 2/3 semanas

Carregar o abrilhantador

Reglaţi doza de agent de limpezire
